2024+ 特斯拉 Model 3 SOP8 VCLEFT 电源分配 1/2：左侧车身供电支路

VCLEFT配电1/2必须先区分高侧输出、半桥驱动与跨控制器转接。左车身控制器并不只供应左侧车门；本页还覆盖认证、充电口、后排加热、后逆变器逻辑电源、转向柱、左前座椅、鼓风机、OBD及约束控制器电源。

依据Tesla Model 3 SOP8 Electrical Reference，Power Distribution Vcleft - 1/2，05 2023，打印页42 OF 57。交互网页page=41是导航参数。文章标题“2024+”不能替代VIN、生产日期、配置与实际线束版本核对；LHST、PCOLM、LMBR、VNT、TOW及ETC配置条件按原图保留。

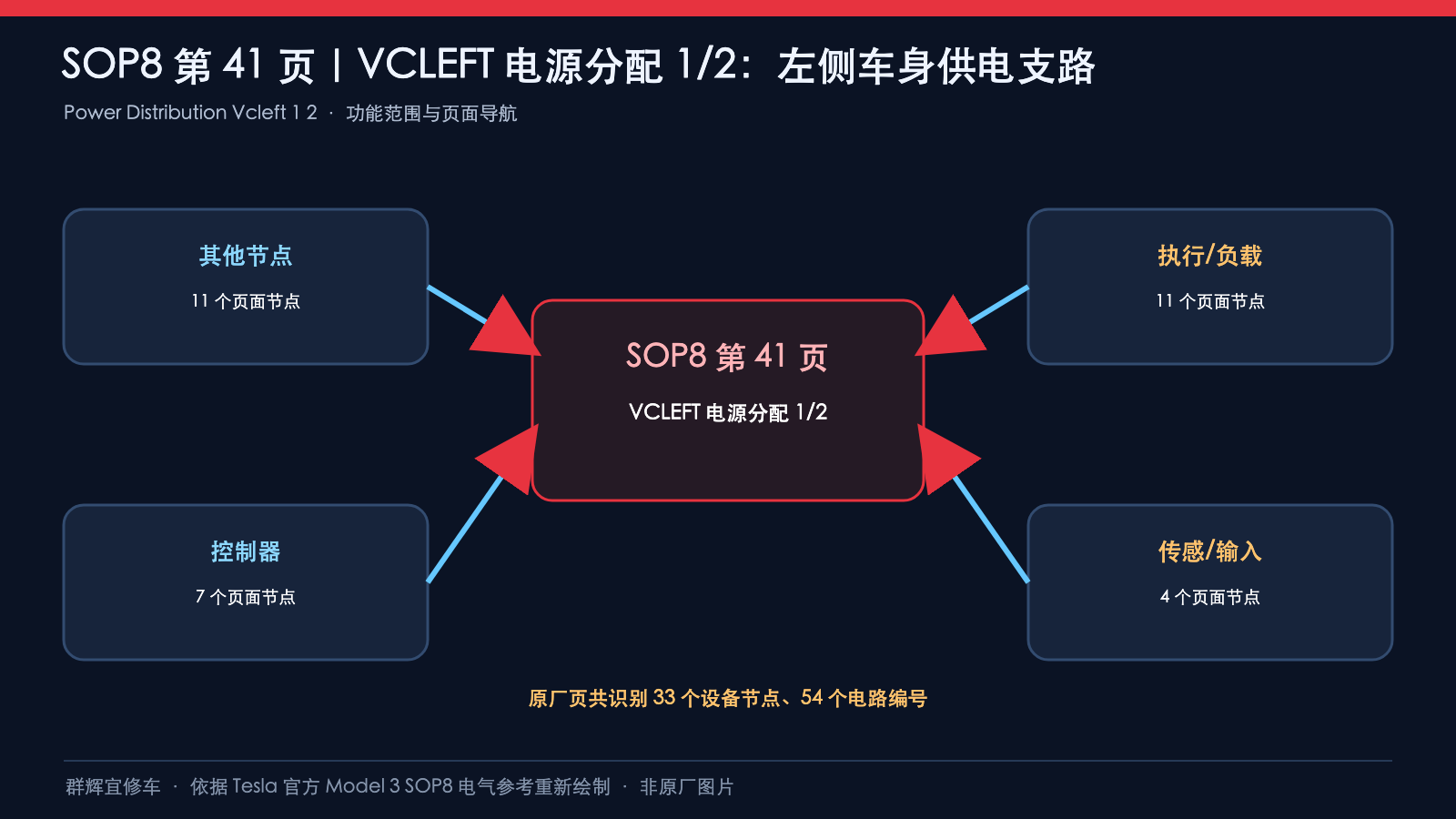

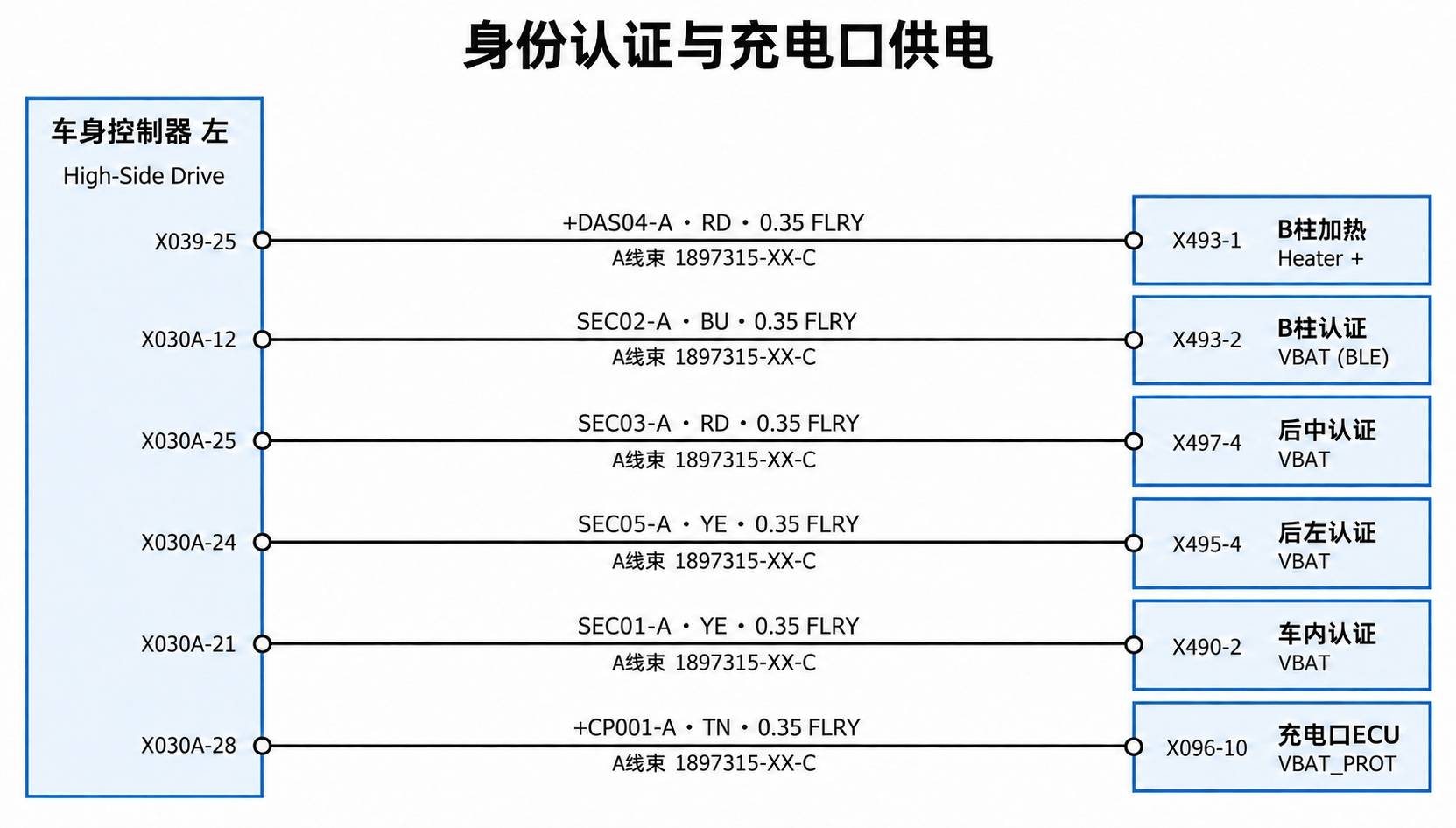

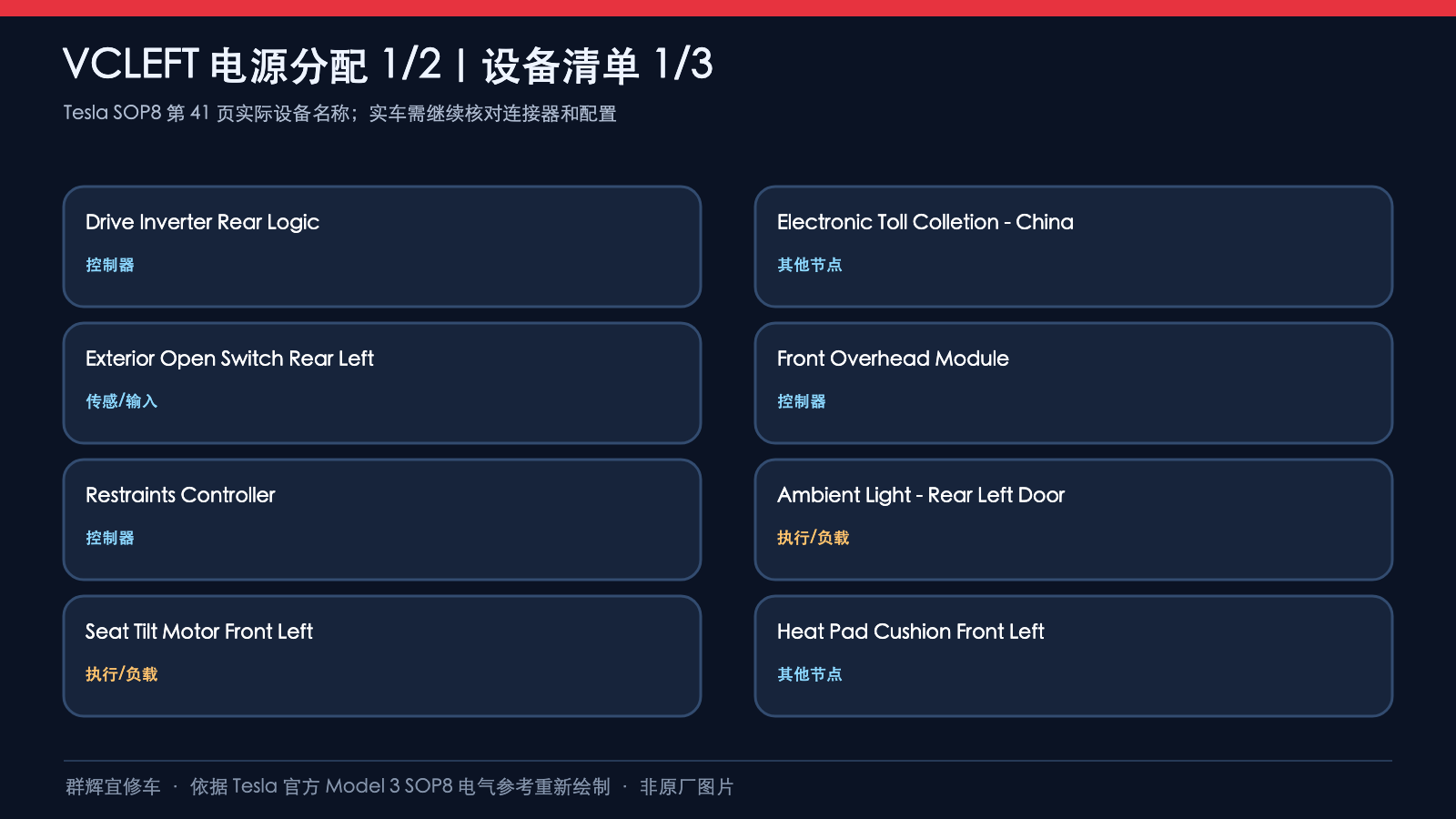

1、身份认证与充电口供电

左B柱认证与加热总成的两个电源端子不是同一支路。Heater +与VBAT (BLE)分别由不同输出驱动。后中、后左及车内认证端点也不能混接。

以上为High-Side Drive到Power In，均在A线束1897315-XX-C。这里只给出供电连接，不是BLE通信、充电协议或加热器搭铁全图。

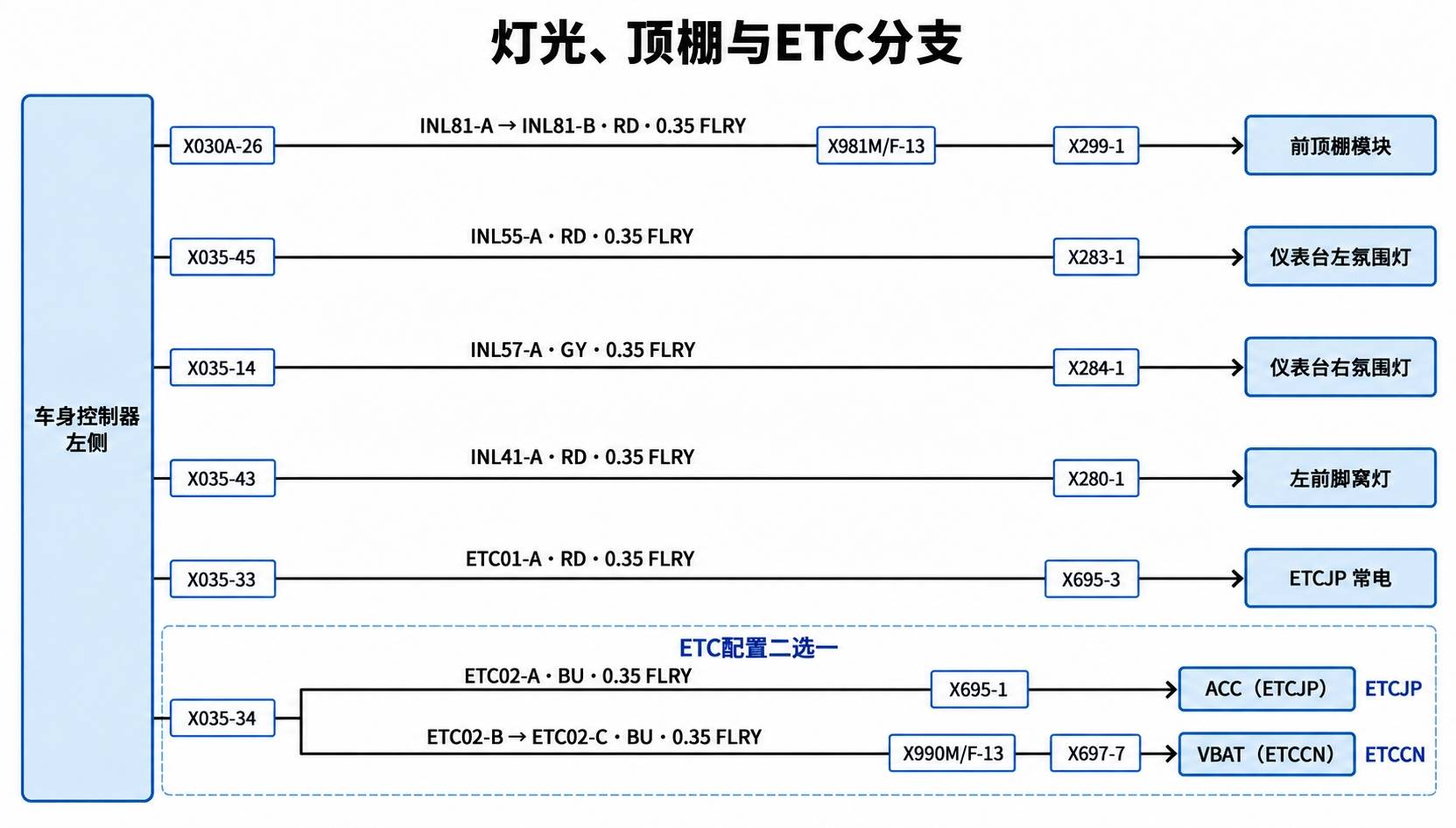

2、灯光、顶棚与ETC分支

顶棚模块线路经过X981，仪表台两侧氛围灯和左前脚窝灯则在本页直接画到负载。ETCJP、ETCCN代表不同配置，不是要求实车同时安装。

INL81-A在A线束、INL81-B在K线束1897345-XX-B；其余仪表台灯光在J线束1897343-XX-B或1897344-XX-A。中国ETC的末段为JTL线束1768837-XX-C。ETC支路的“常电”“ACC”是负载端原图名称，不能据此给出所有车辆的唤醒或休眠时序。

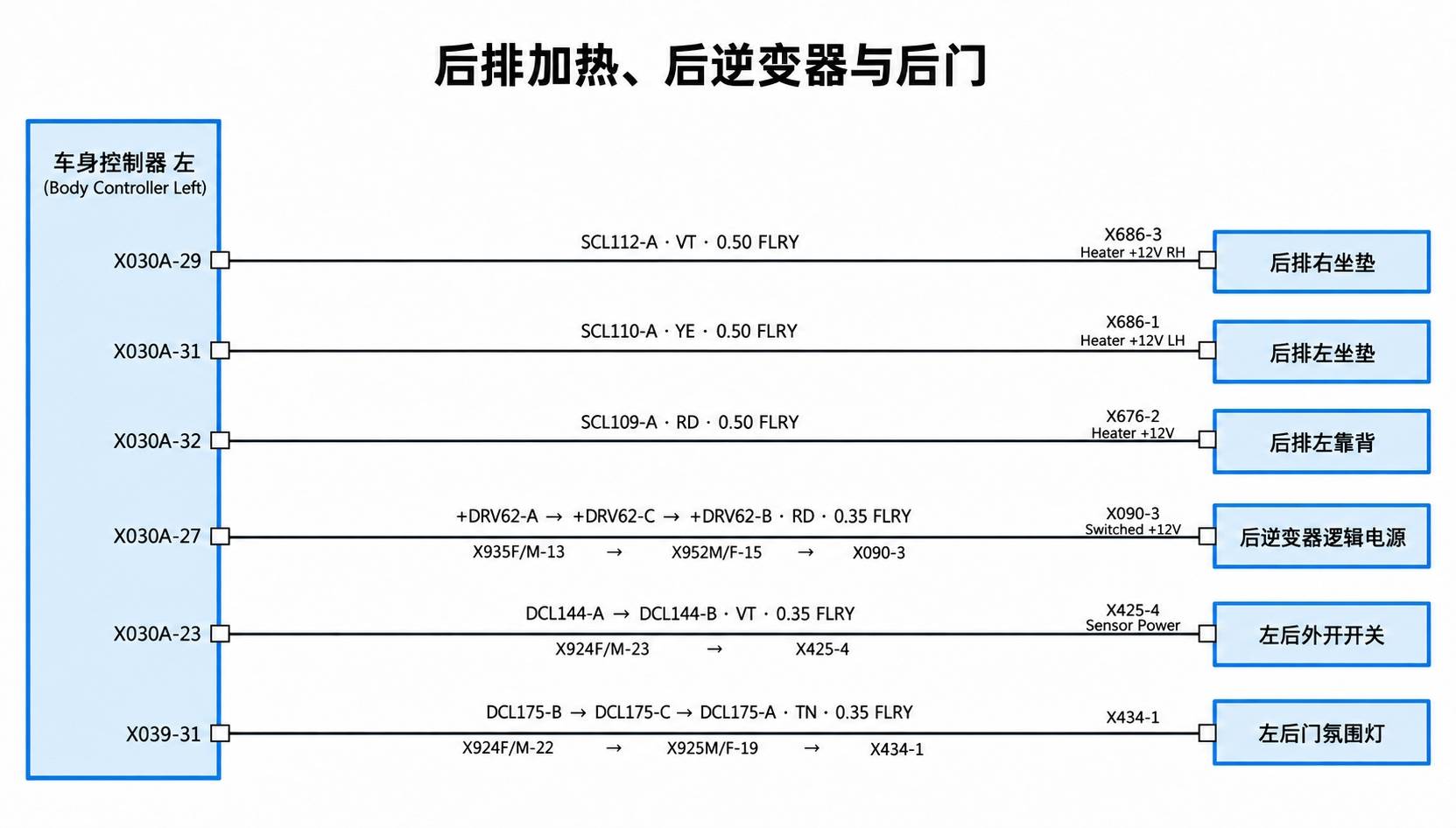

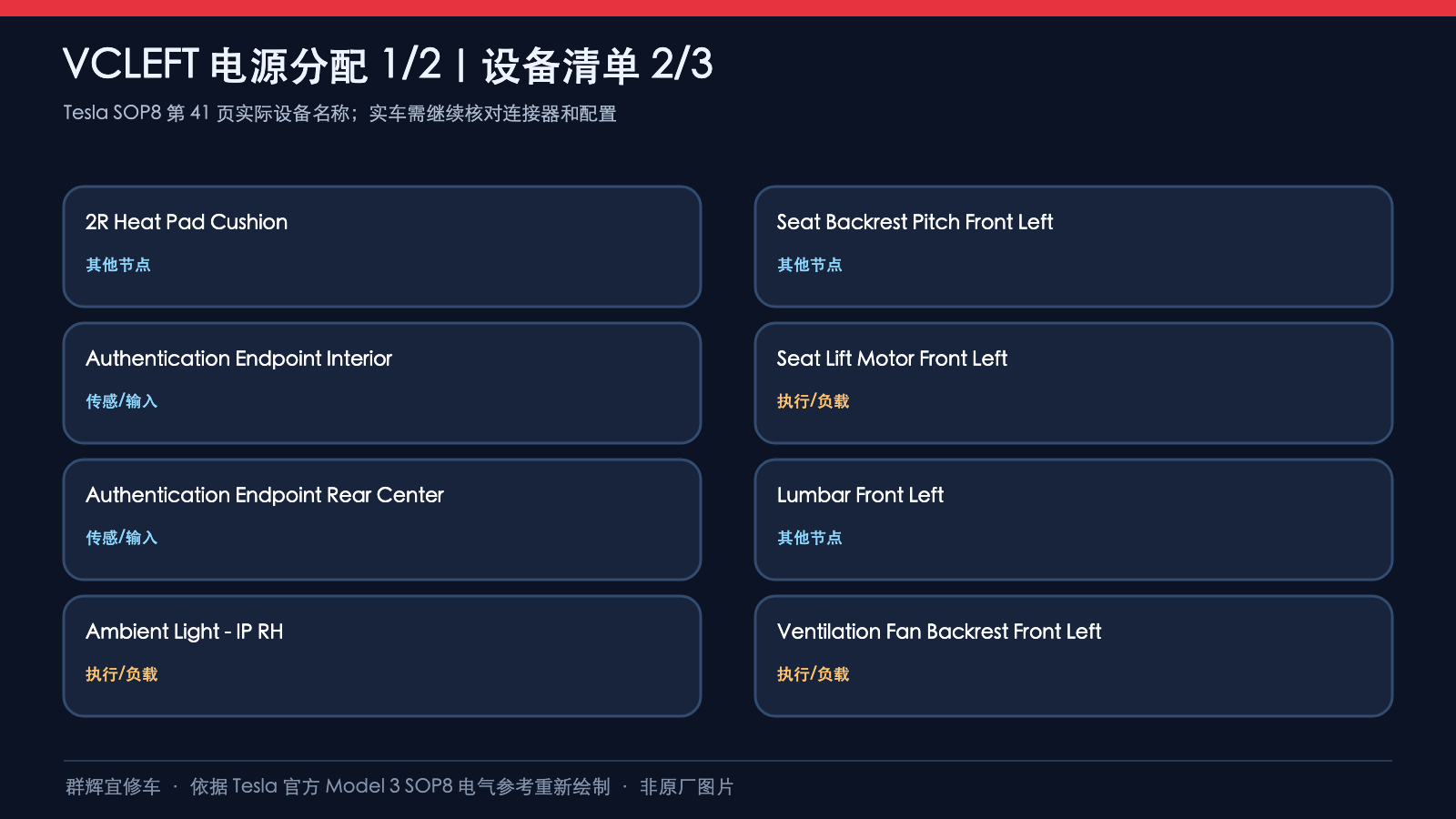

3、后排加热、后逆变器与后门

左控制器不仅服务左侧负载：本页同时包含后排右坐垫加热。后逆变器路径是逻辑电源Switched +12V，不是驱动电机高压相线。

氛围灯末段DCL175-A注明LHST，依次经过A、R、RT线束。后逆变器为A→B→X线束，不能把线号后缀误当连接器针脚。外开开关输出原名DOOR_REAR_EXTERIOR_HANDLE_SENSOR_5V；这里是传感器电源，不是门锁电机电源。

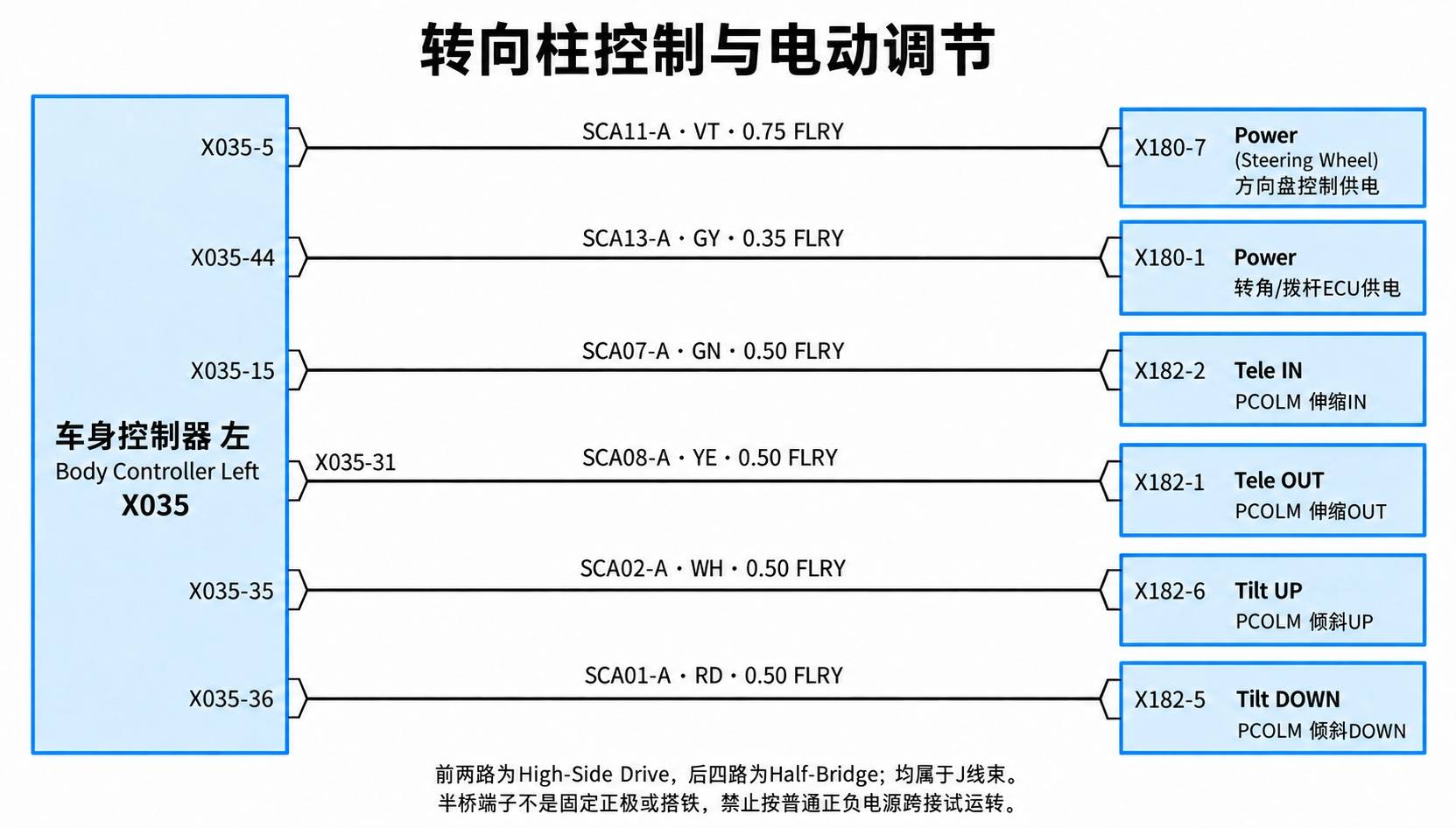

4、转向柱控制与电动调节

SCCM两路供电与转向柱调节电机的四条半桥线性质不同。PCOLM条件只适用于本图电动调节支路。

前两路为High-Side Drive，后四路为Half-Bridge；均属于J线束。伸缩线对标TWIST_SCA07-A，倾斜线对标TWIST_SCA01-A。半桥端子不是固定正极或搭铁，禁止按普通正负电源跨接试运转。

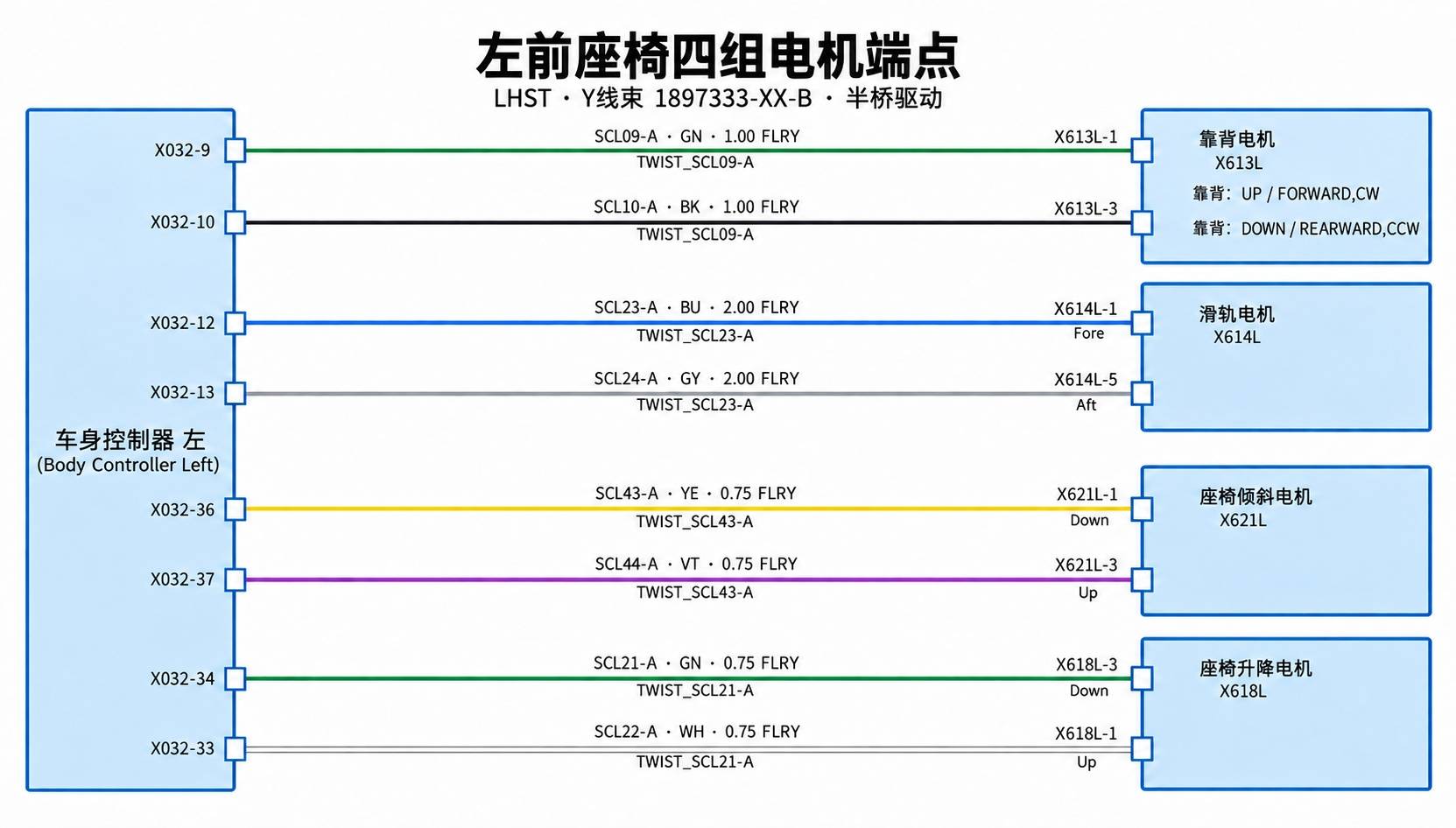

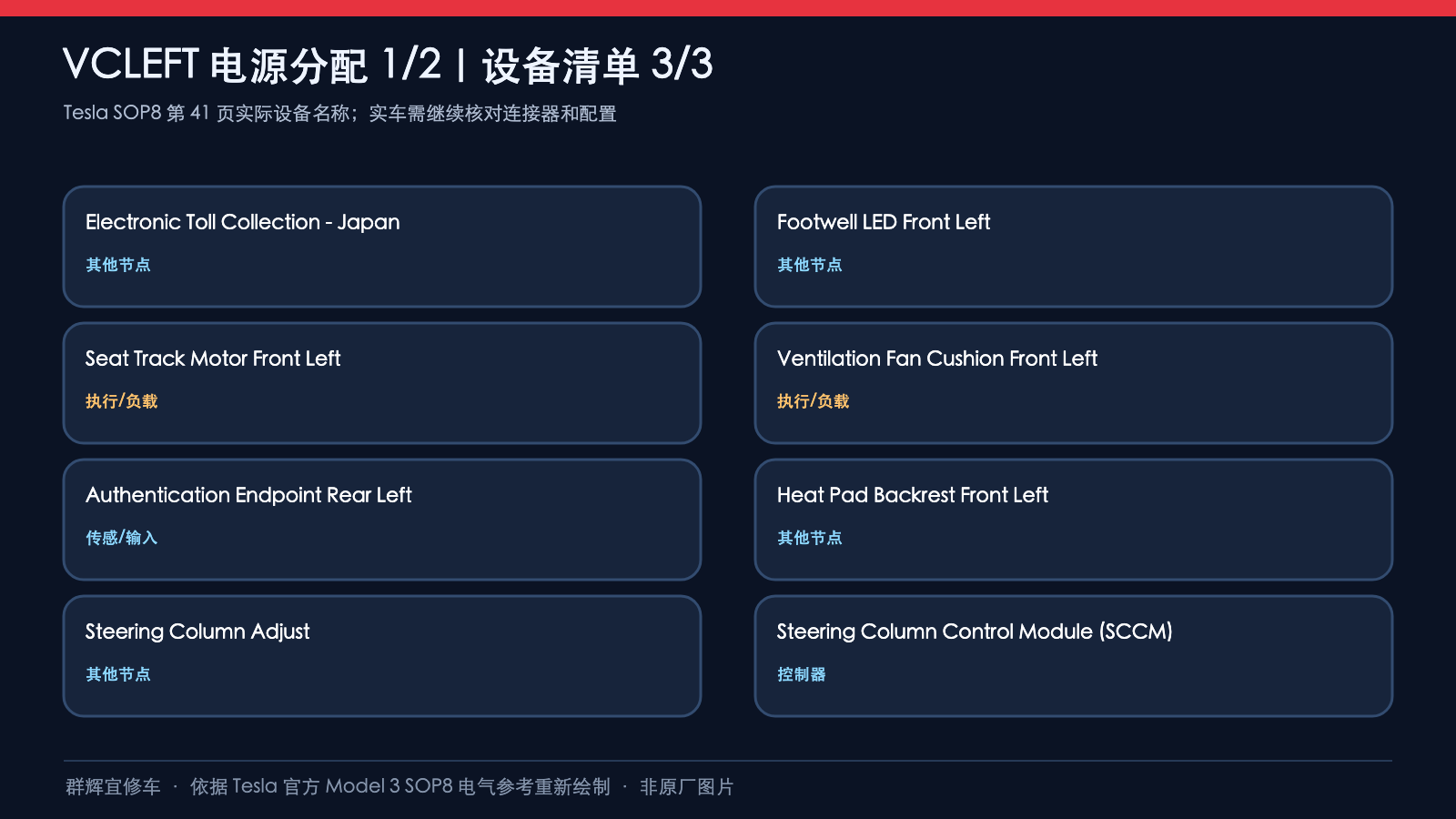

5、左前座椅四组电机端点

本页Y座椅线束1897333-XX-B的这些线路注明LHST。靠背、滑轨、倾斜与升降分别由独立半桥线对控制，不能把UP/DOWN统一理解成同一个电机方向。

四组绞线标记依次为TWIST_SCL09-A、TWIST_SCL23-A、TWIST_SCL43-A、TWIST_SCL21-A。图中没有展开放大后的连接器孔位视图；列表顺序不能当成插头上从左到右的针脚位置。

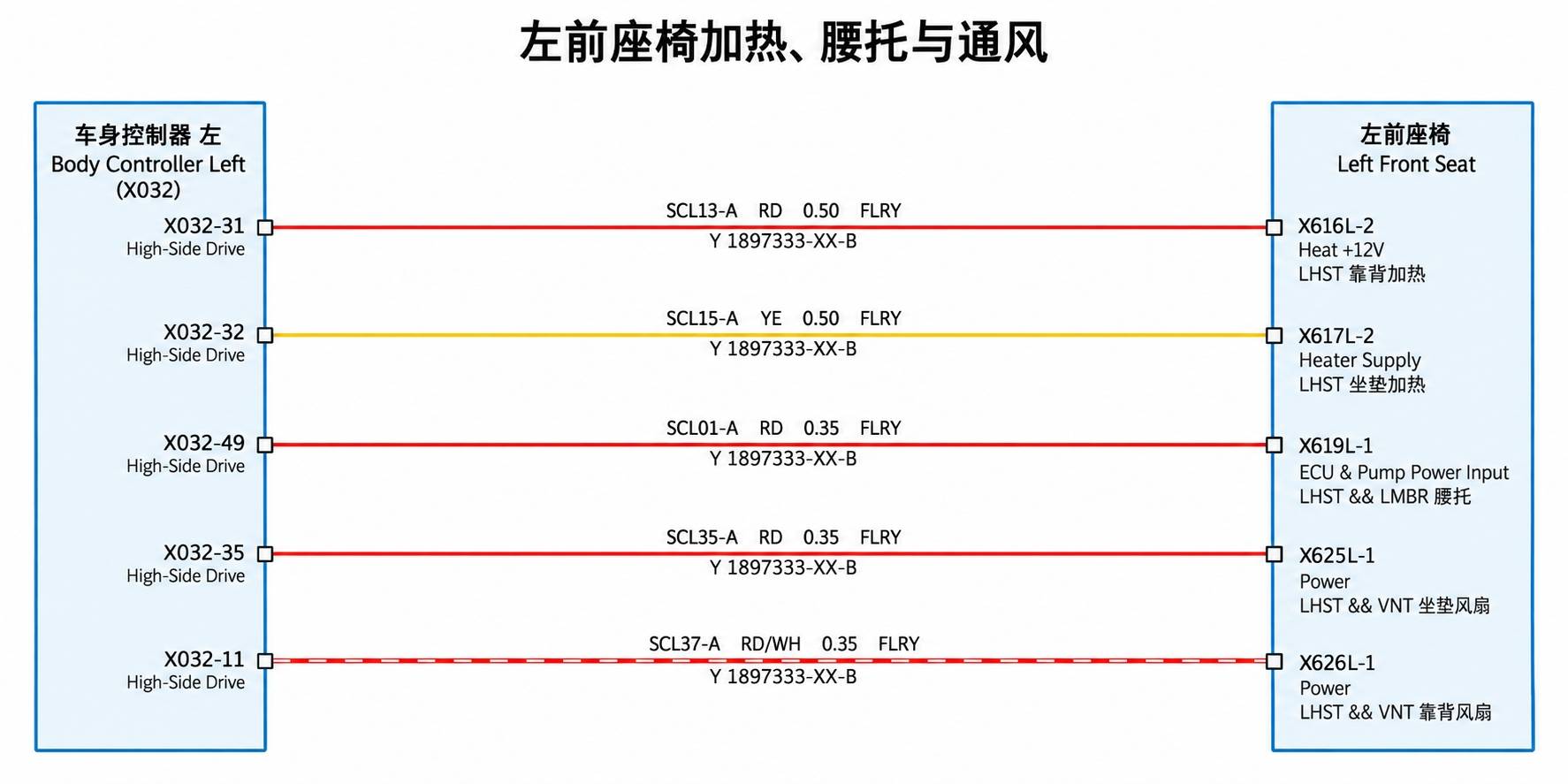

6、左前座椅加热、腰托与通风

加热、腰托和通风风扇在本页是高侧供电路径，不应与上一节的电机半桥线对合并。

五条均在Y线束。LMBR和VNT条件必须保留，不能把有腰托或通风的电路推广到所有座椅。原图未给出加热温度、热敏电阻值、风扇PWM控制规律或维修后的校准步骤。

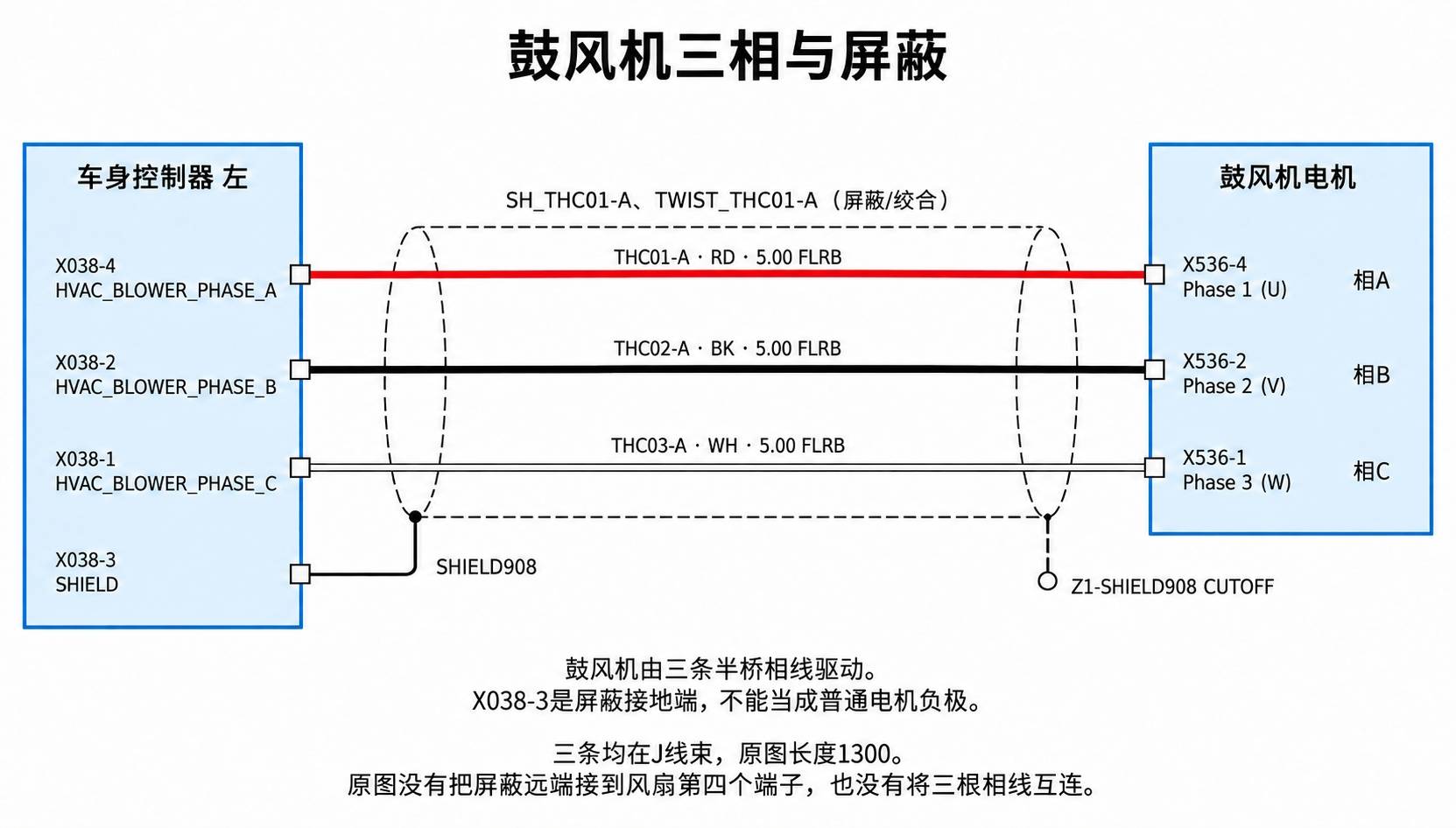

7、鼓风机三相与屏蔽

鼓风机由三条半桥相线驱动。X038-3是屏蔽接地端，不能当成普通电机负极。

三条均在J线束，原图长度1300。屏蔽/绞合标记SH_THC01-A、TWIST_THC01-A；控制器X038-3通过SHIELD908连接屏蔽层，远端标Z1-SHIELD908 CUTOFF。原图没有把屏蔽远端接到风扇第四个端子，也没有将三根相线互连。

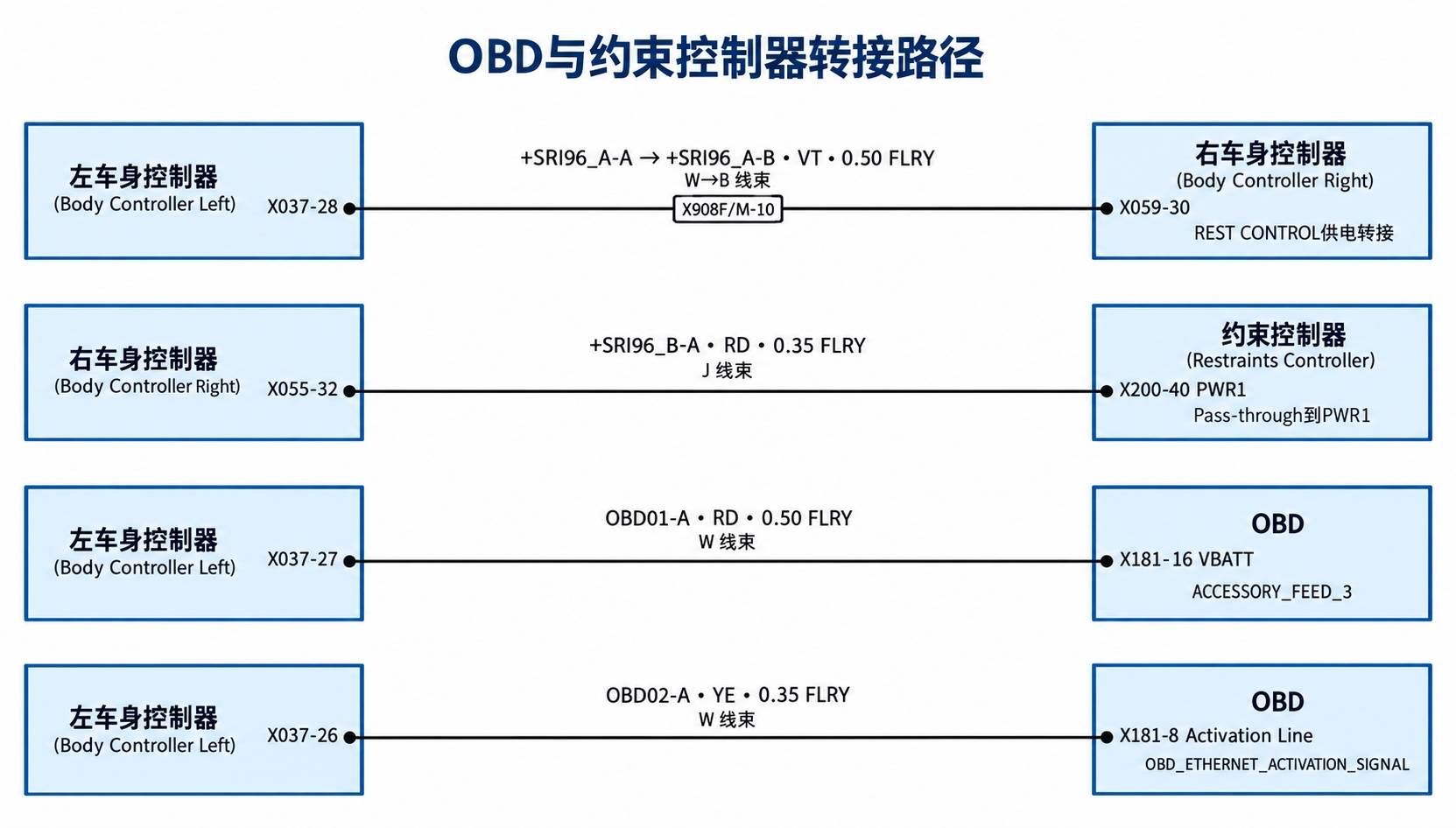

8、OBD与约束控制器转接路径

约束控制器电源在本页经过右车身控制器的Pass-through端点，不能跳过这段直接把两条线并写成一条。

第一条W→B线束，第二条J线束，OBD两条为W线束。X037-26原图没有High-Side Drive标注，不能把它当成与X037-27等价的固定电源。X059-30与X055-32在右控制器内的连接机制未展开，不补画内部保险或保护电路。

9、拖车控制器与未展开的信息

TOW配置：X030B-11 TRAILER_ECU通过TRL10-A（RD红，3.00 FLRB，A线束1897315-XX-C，原标长度5466）到拖车灯控制器X041-3 VBAT。它不是拖车每个灯泡的直接输出，后续灯光分配不在本页展开。

颜色代码：RD红、BU蓝、YE黄、GN绿、BK黑、WH白、VT紫、GY灰、TN棕褐，RD/WH为红白。规格后缀FLRY、FLRB按原标保留；线号、端位和线束版本共同识别一段线路，不能只凭颜色找线。

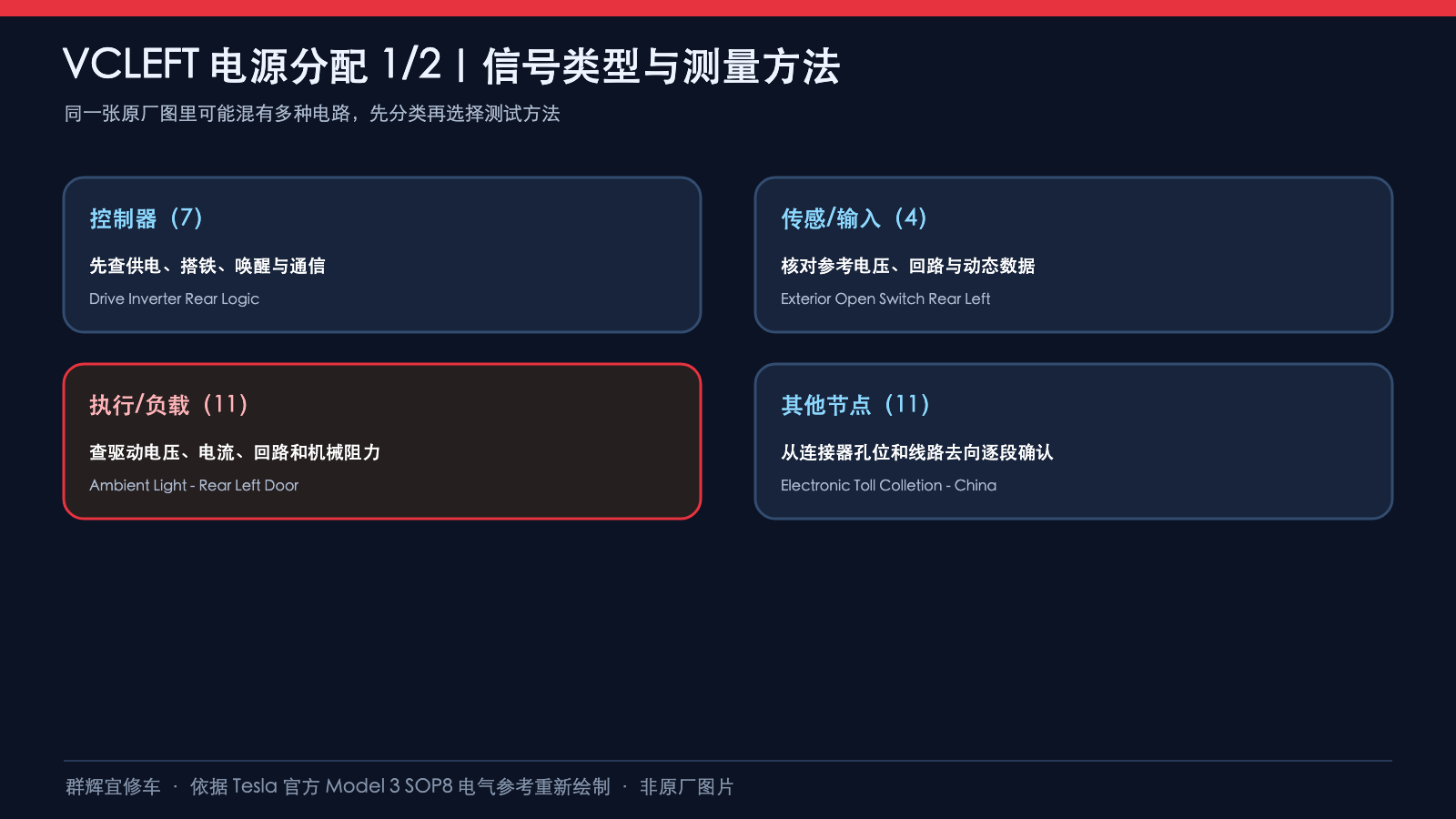

10、维修核查边界

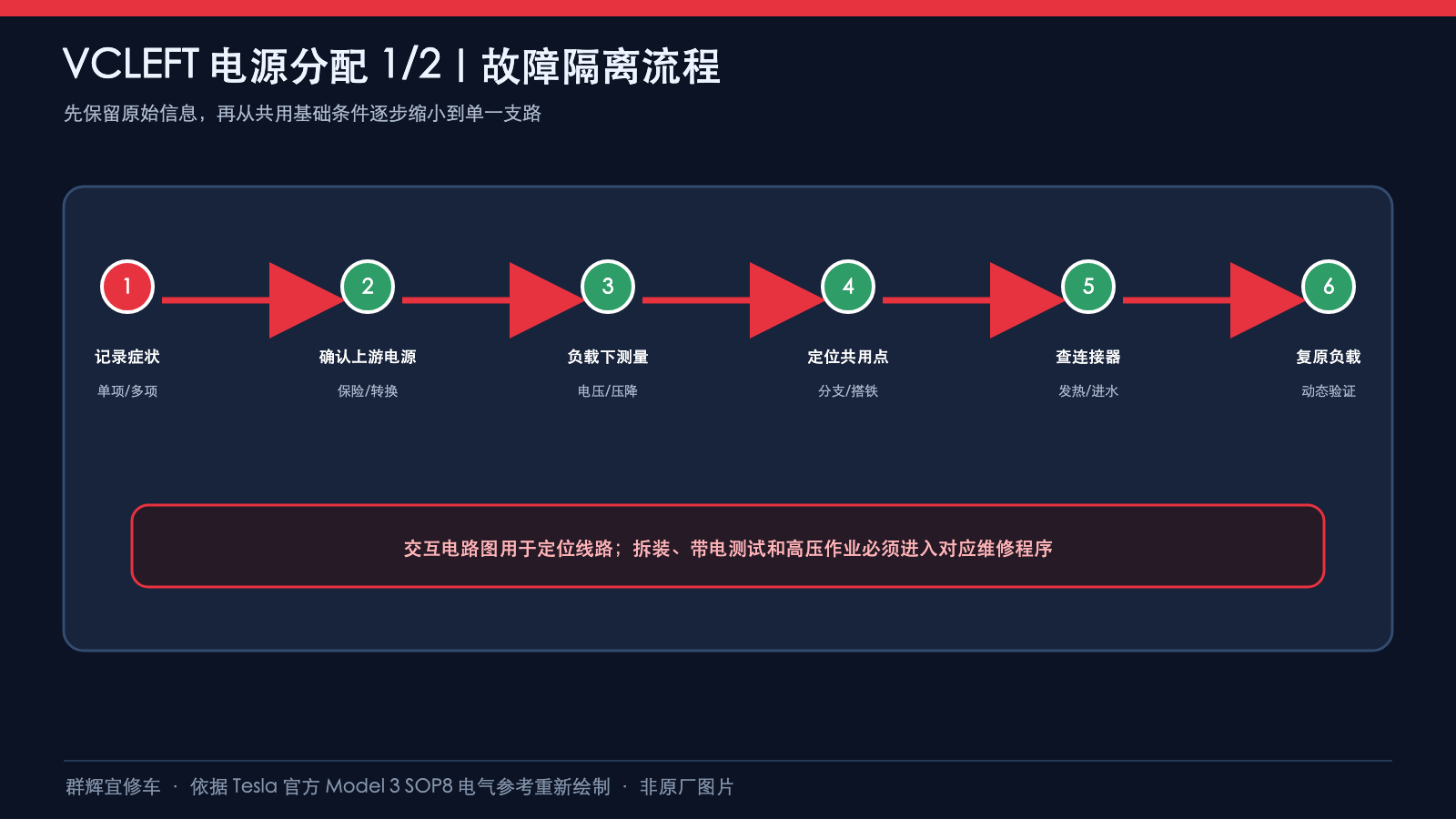

本页是线路阅读培训，不是带电跨接或拆装操作。先确认故障涉及的具体端点及适用配置，再结合完整供电、搭铁、网络与连接器端面资料按原厂诊断步骤核查。Power In、High-Side Drive和Half-Bridge不可互换；半桥线路不得按固定正负极强制供电。

原图没有给出保险容量、测试电压范围、允许压降、温度或电阻限值、断电等待时间、紧固扭矩及校准程序，本文不补造这些参数。约束系统及动力相关作业应由具备资质人员按适用隔离与安全程序实施，不向安全气囊点火回路施加试验电源。

资料来源

Tesla SOP8 VCLEFT配电1/2交互图与对应打印图。配图按原图分支重绘，并非特斯拉原始图片；图形位置不代表实际安装位置，端点排列也不是连接器端面孔位图。
