奔驰C218空调控制面板拆装：饰板释放、插头锁止与功能检查

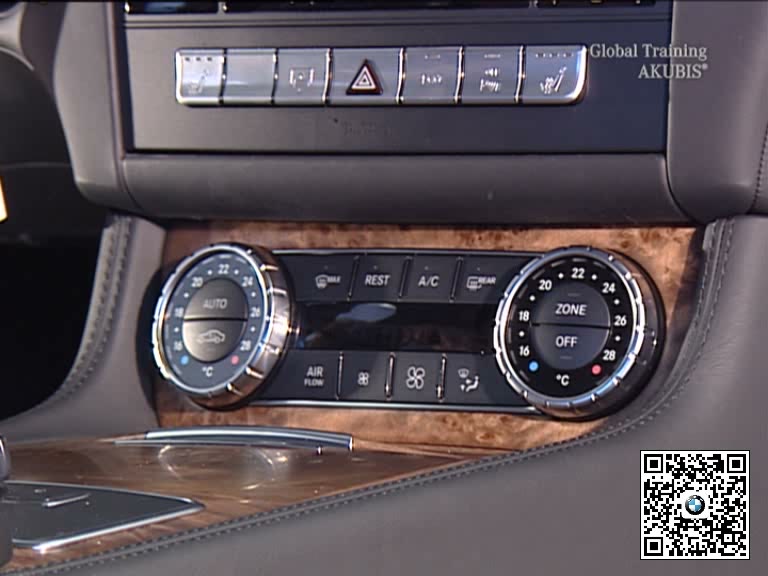

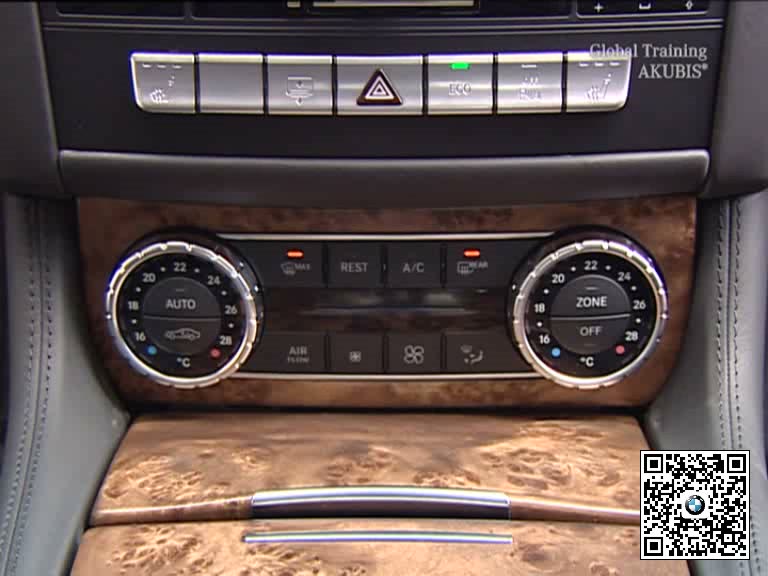

C218空调控制及操作单元位于中控面板下部，与周边饰板和按键组件紧密配合。直接从正面撬动，容易损坏木饰板边缘、卡扣和面板外观。

更换前应先读取相关故障，排除供电、通信或空调执行机构造成的表面故障。

一、确认故障并保护中控饰板

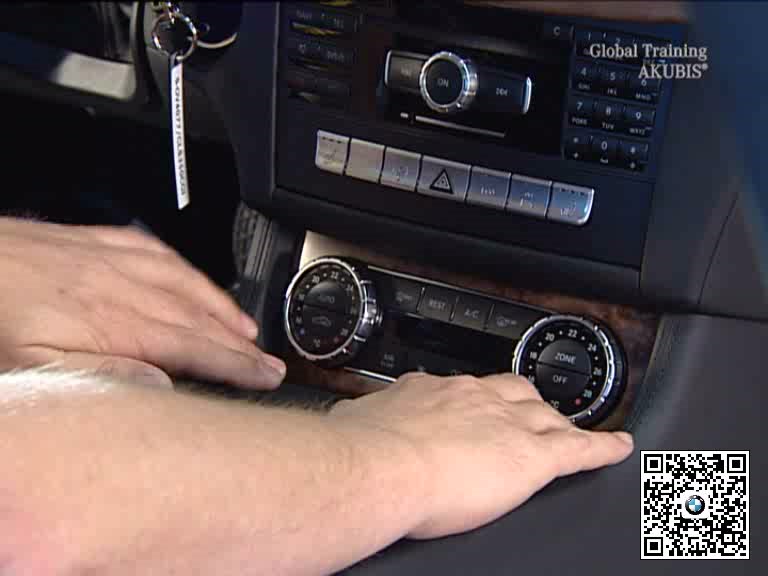

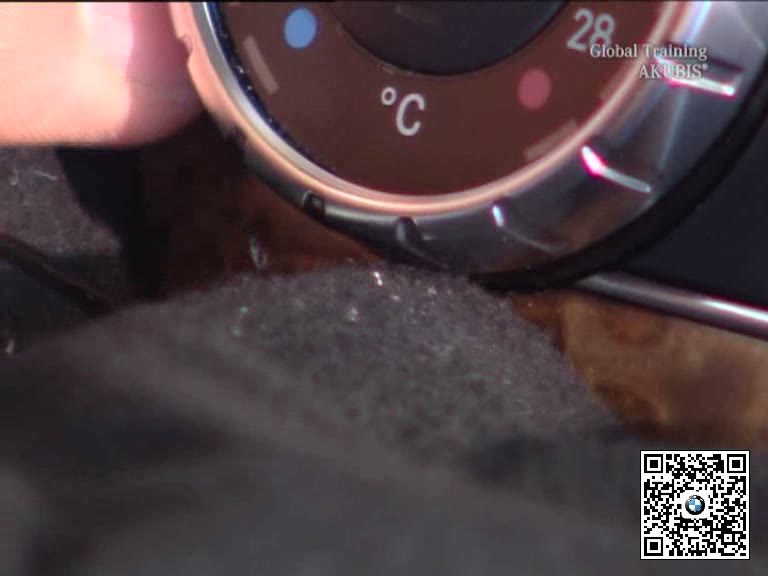

读取空调及车身控制单元故障，记录按键和显示异常。关闭点火开关，在周边饰板上贴保护胶带，准备塑料楔和适用工具。

二、按固定点释放操作面板

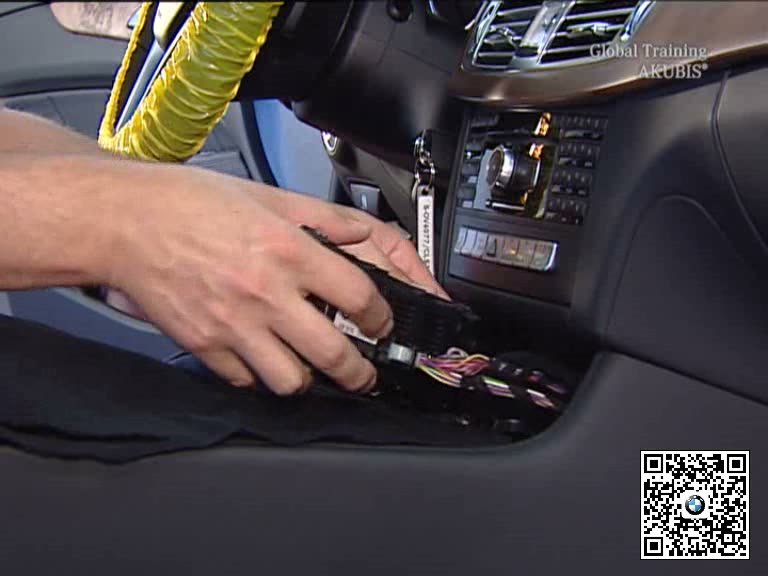

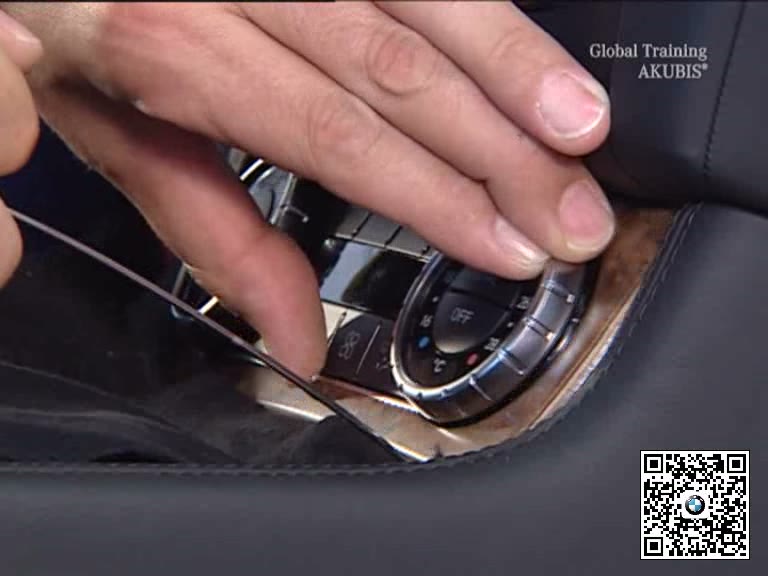

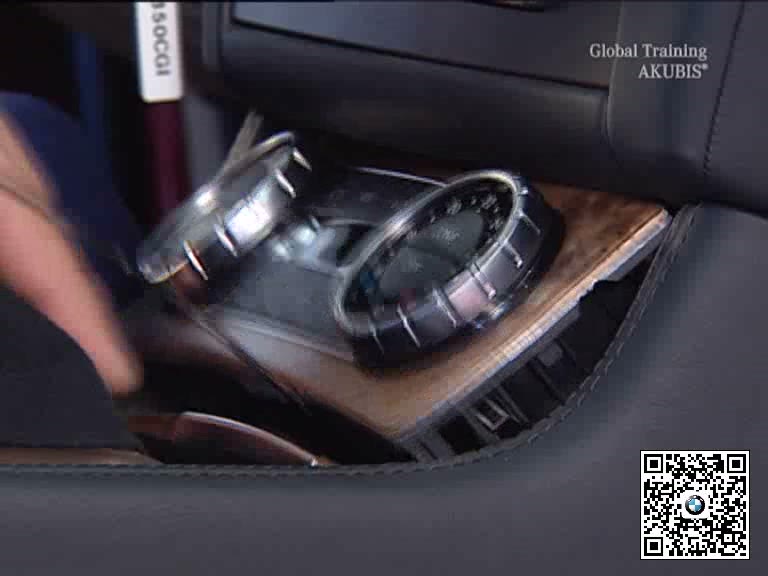

从规定位置拆下中控下部饰件，释放控制单元的固定螺钉和卡扣。面板松开后由手托住，不能依靠线束悬挂。

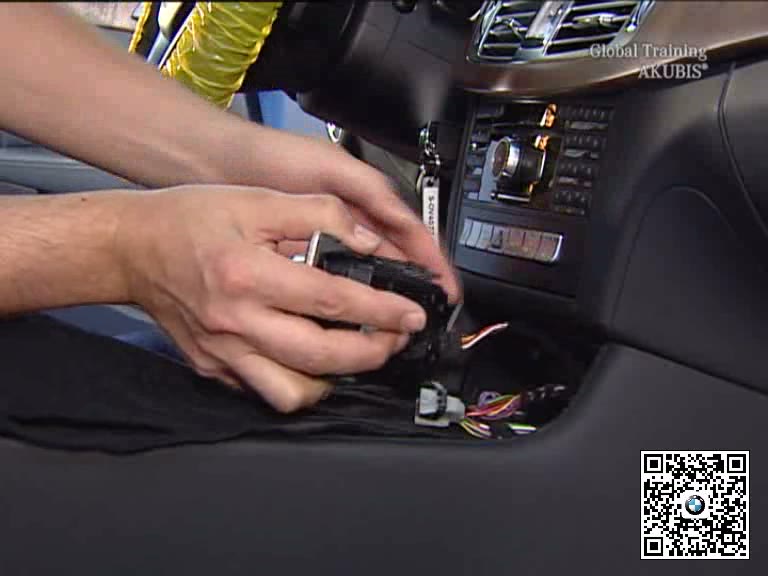

三、断开并检查电气连接

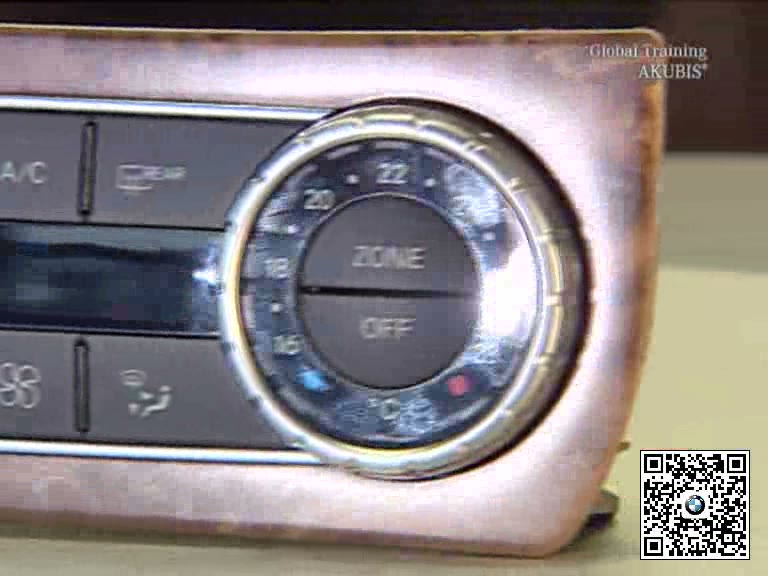

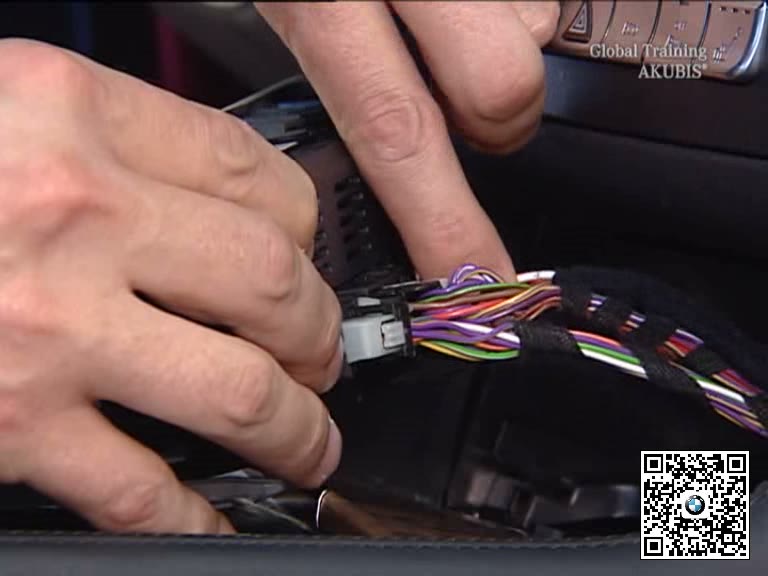

解锁背面的插头后再拔出连接器，检查端子、锁扣和线束是否受拉或受潮。若更换单元，核对部件号和车辆装备。

四、装复并检查空调操作功能

按原位接回插头并锁止，确认饰板各卡扣完全就位。通电后检查温度调节、风量、除雾、座椅相关按键及显示，并清除和复查故障。

五、完工检查要点

• 故障码与按键现象已记录。
• 饰板边缘和面板表面受到保护。
• 插头和锁扣状态正常。
• 空调及相关按键功能已复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
