本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI77.00-P-063188，版本1 |
|---|---|
| 功能组 | 77.00 概述 |
| 日期 | 2016-02-17 |
| 适用范围 | 所有带有滑动天窗的车型系列 |
一、故障现象与投诉条件
A 柱进水。
二、原通告列出的可能原因
排水软管损坏。
三、检查与补救步骤
- 拆下各种饰板。
- 去除 A 柱区域下方的排水套管，检查排水软管是否损坏。
- 通过淋水测试分析滑动天窗软管损坏的位置。
- 如损坏的位置可够到，可用连接件 (A000 997 67 69) 维修排水软管，无须更换！
要时可使用新的排水软管。
须更换滑动天窗软管。
请根据文档“SDS A 柱维修方法”（参见附件）进行。
附件
文件 描述
Schlauchverbinder.pdf 滑动天窗软管更换部件的中间件
Rep_Meth_ A-Saeule SDS _Feld.pdf 更换滑动天窗软管
Rep_Meth_ A-Saeule SDS _Feld_ENU.pdf 更换滑动天窗软管
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 204 639 04 94 前部排水软管 1 适用于左侧或右侧的更换部件 X
A 000 997 67 69 连接件 1 适用于左侧或右侧的更换部件 X
操作号与损坏代码
容 时间 损坏代码 提示
77-2265 用于滑动天窗框架的前部排水软管，位
置：....更换
ZM 78A05 04 左前侧排水软管
障的部件进行编码。
77-2265 用于滑动天窗框架的前部排水软管，位
置：....更换
ZM 78N05 04 右前侧排水软管
障的部件进行编码。

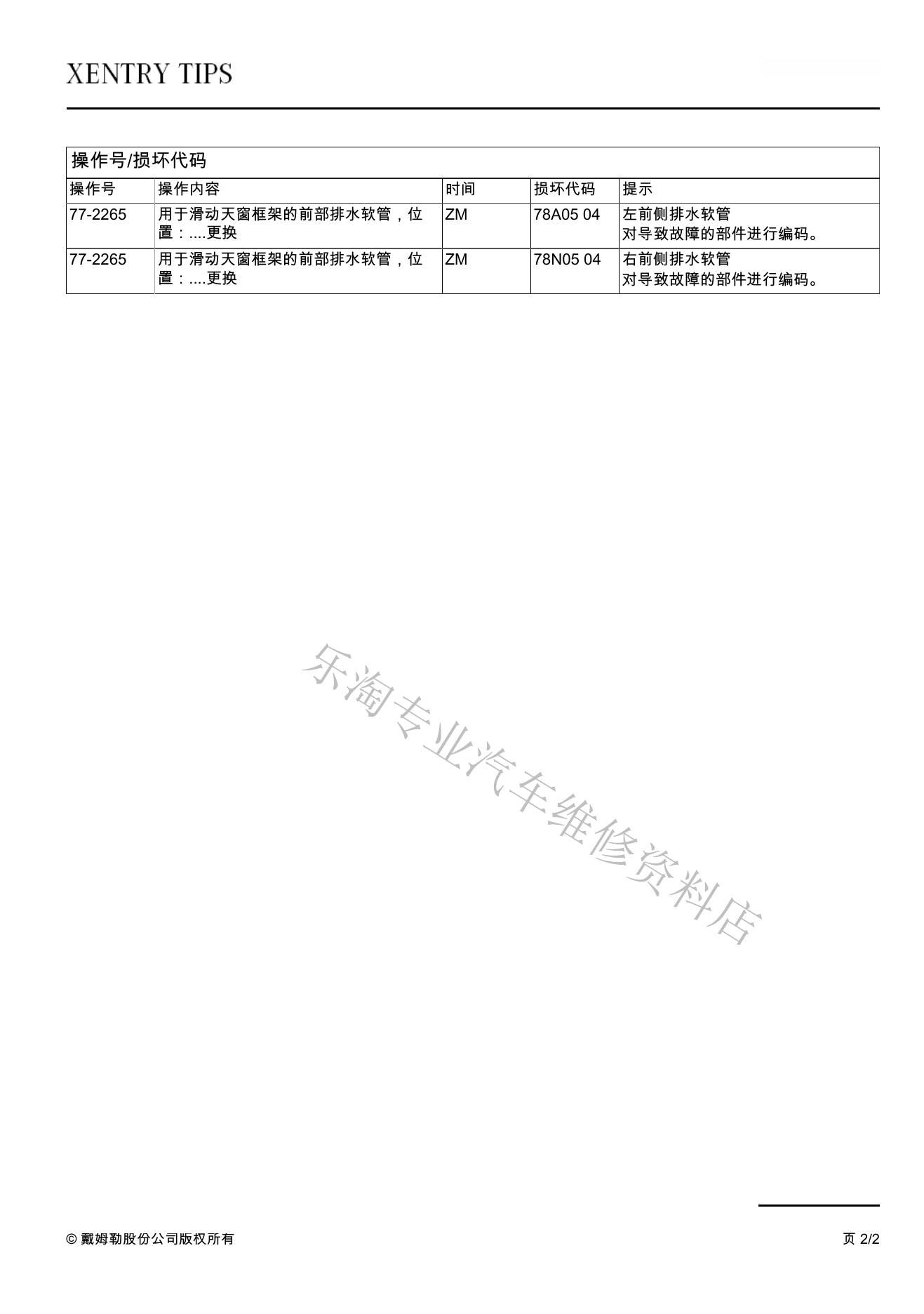

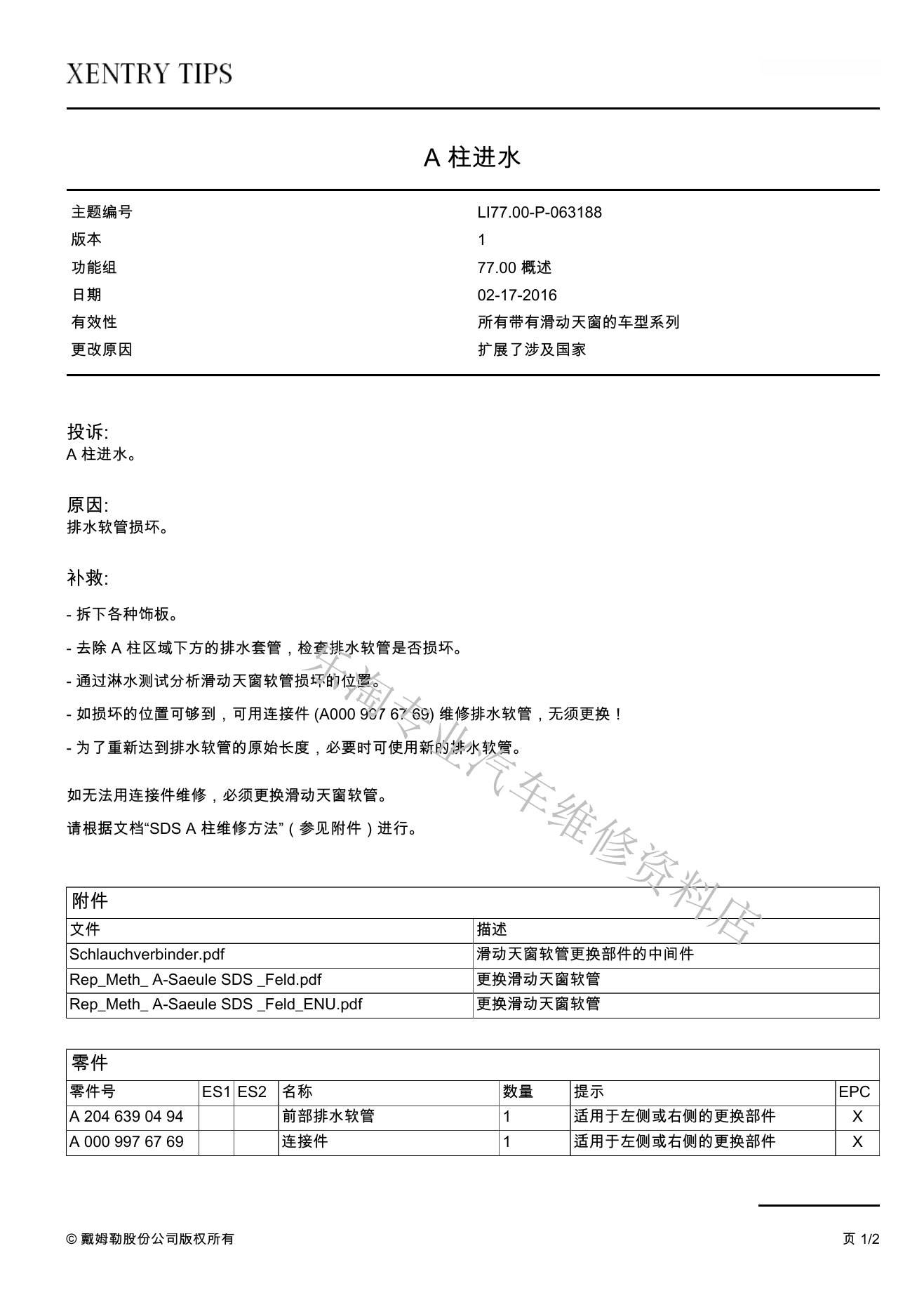

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
