奔驰W164/W166车门维修：前后门饰板与车门模块拆装

一、六段原资料与车型边界

本篇采用六段独立培训视频：W164前车门饰板、后车门饰板、前车门模块和后车门模块各一段，W166前车门饰板与车门内板各一段。资料中的“车门模块”主要指安装车窗机构、门锁连接、线束和控制单元的承载板总成，并不等同于只拆一只电子控制单元。W164与W166的饰件、卡扣、固定点和连接位置不同，必须按实车底盘号和装备调用对应WIS。

二、作业前准备与风险控制

拆门饰板前应确认车窗位置，保护玻璃、漆面、饰板和座椅，准备塑料楔及适配工具。涉及侧气囊、电气插接器或车门控制单元时，应依厂家流程断电并满足等待要求。拆门模块前还要支撑玻璃或按维修文件固定车窗机构，避免玻璃下落、线束受拉及密封面污染。

三、W164前车门饰板：饰条与隐藏固定

视频先记录W164前车门和饰板配置，再从扶手、装饰条及其周围区域进入。装饰件移开后才会露出部分固定位置；不能在未确认紧固件是否解除时直接拉扯饰板。原视频按实际顺序展示工具落点和饰条释放方向。

四、W164前车门饰板：卡扣、上缘与背部连接

固定件解除后，视频从饰板下部和侧边逐步释放卡扣，再将总成向上提离车门上缘。饰板与门体分开后仍有内开拉手拉索和电气插接器相连，必须在支撑饰板的状态下逐一断开并记录锁止方式。

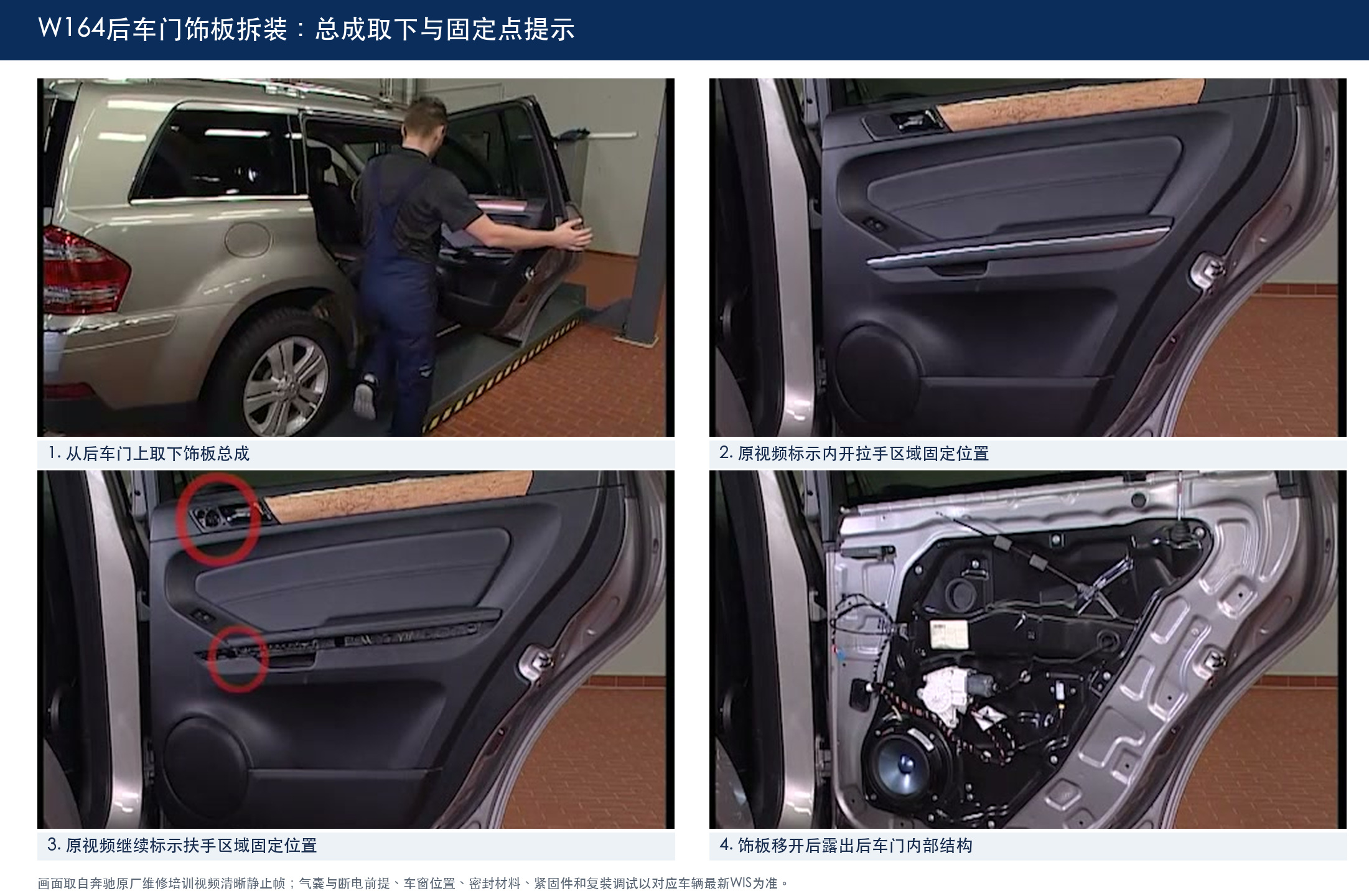

五、W164后车门饰板：原视频固定点提示

W164后车门视频展示饰板总成取下过程，并用原始红圈画面标明内开拉手和扶手附近的固定位置。短片中的标记属于该演示车辆的操作提示，复装时仍要核对实车卡扣数量、位置和饰板背部状态。

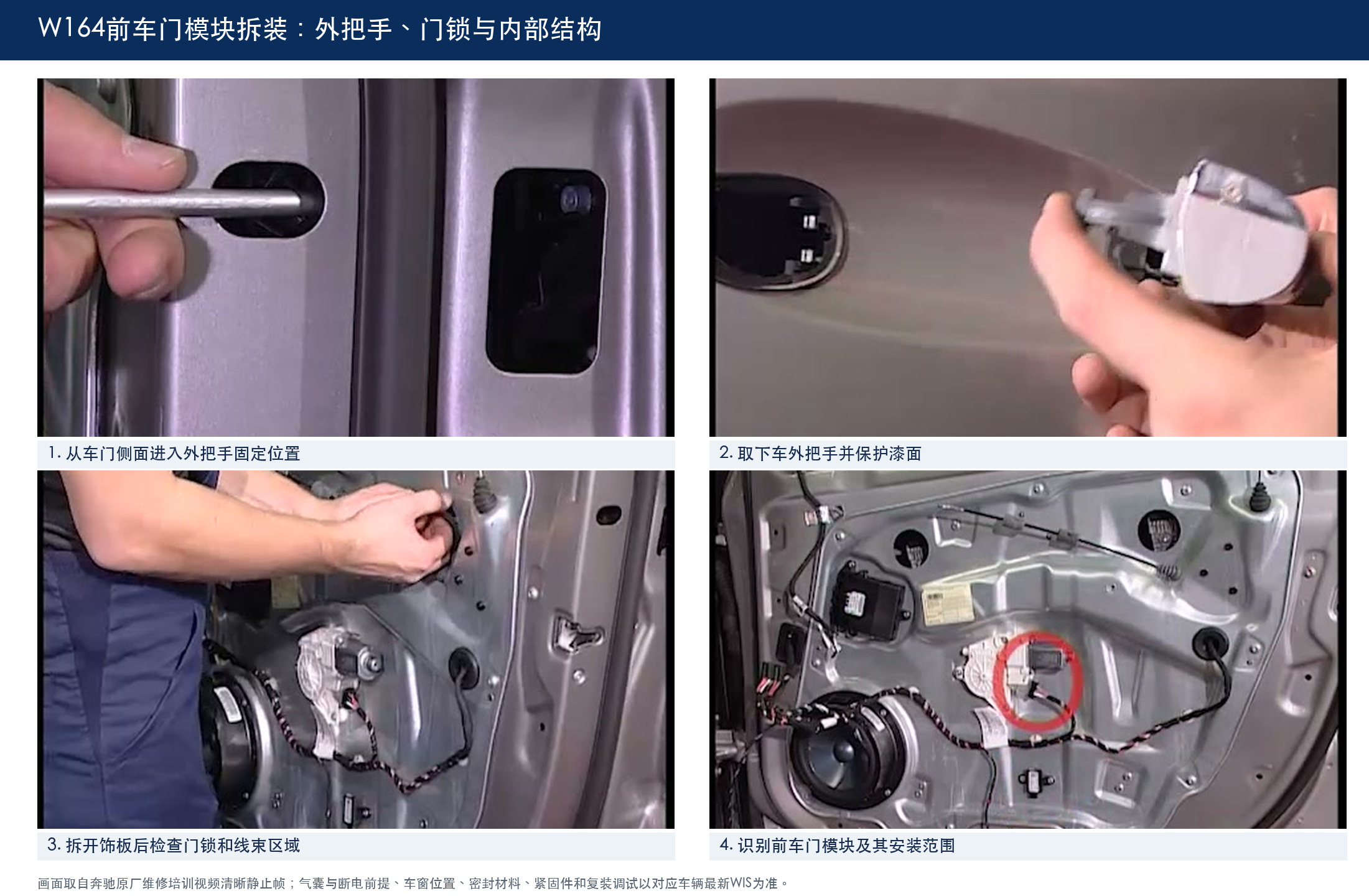

六、W164前车门模块：外把手与门锁入口

拆前门模块时，视频先从车门侧面和外把手区域进入，处理外把手固定并保护漆面；饰板移开后再检查门锁、拉索、线束和车窗机构。此处的操作范围已经超过一般饰板拆卸，必须同步管理玻璃位置和门锁连接。

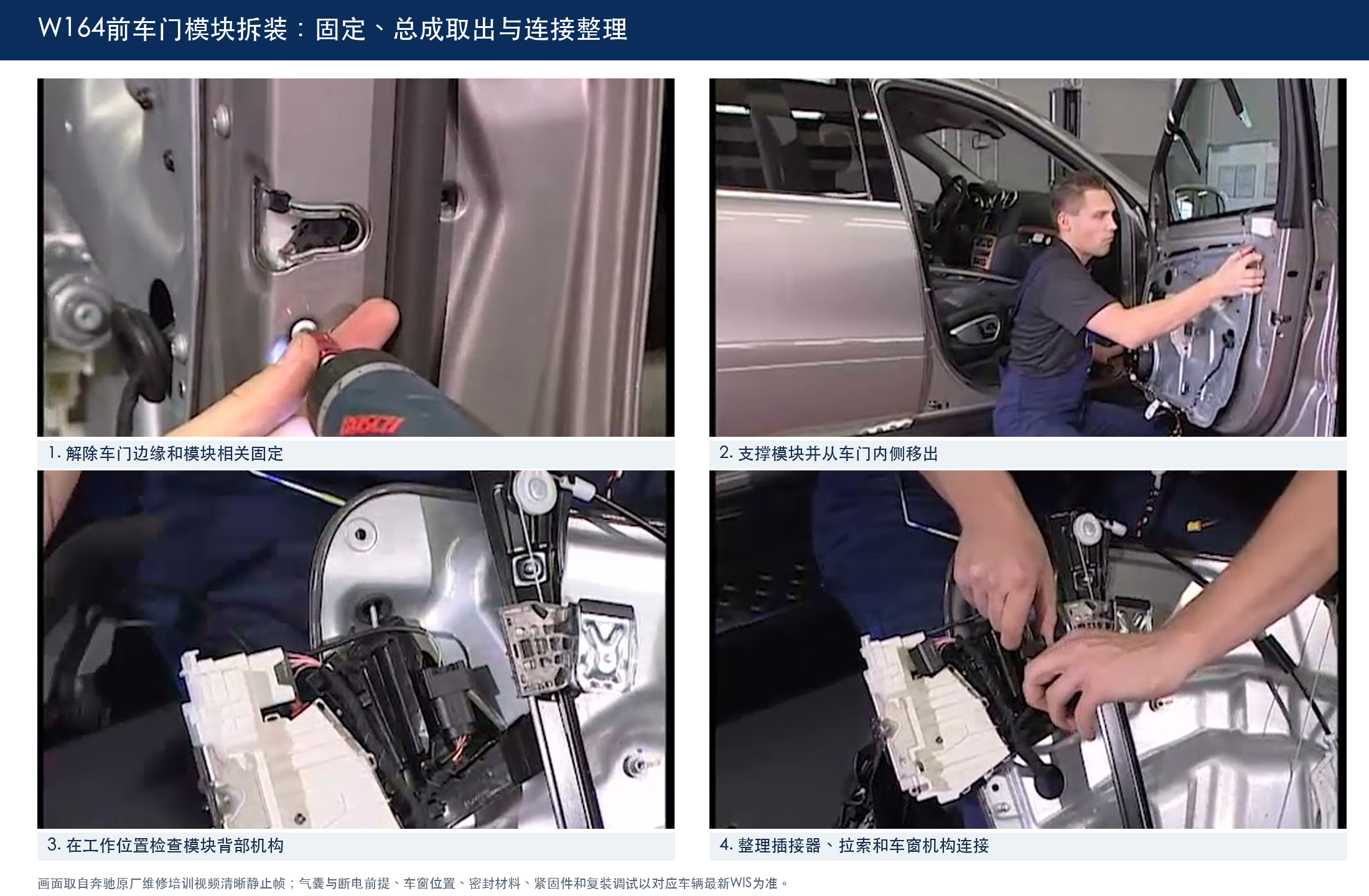

七、W164前车门模块：固定解除与总成取出

原视频沿模块周围解除固定，在支撑总成的前提下从车门内侧移出承载板。总成离开门体时要观察背部车窗机构、拉索、插接器和线束卡扣，不能让剩余连接承受模块重量。工作位置检查完毕后，应按拆卸记录整理所有连接。

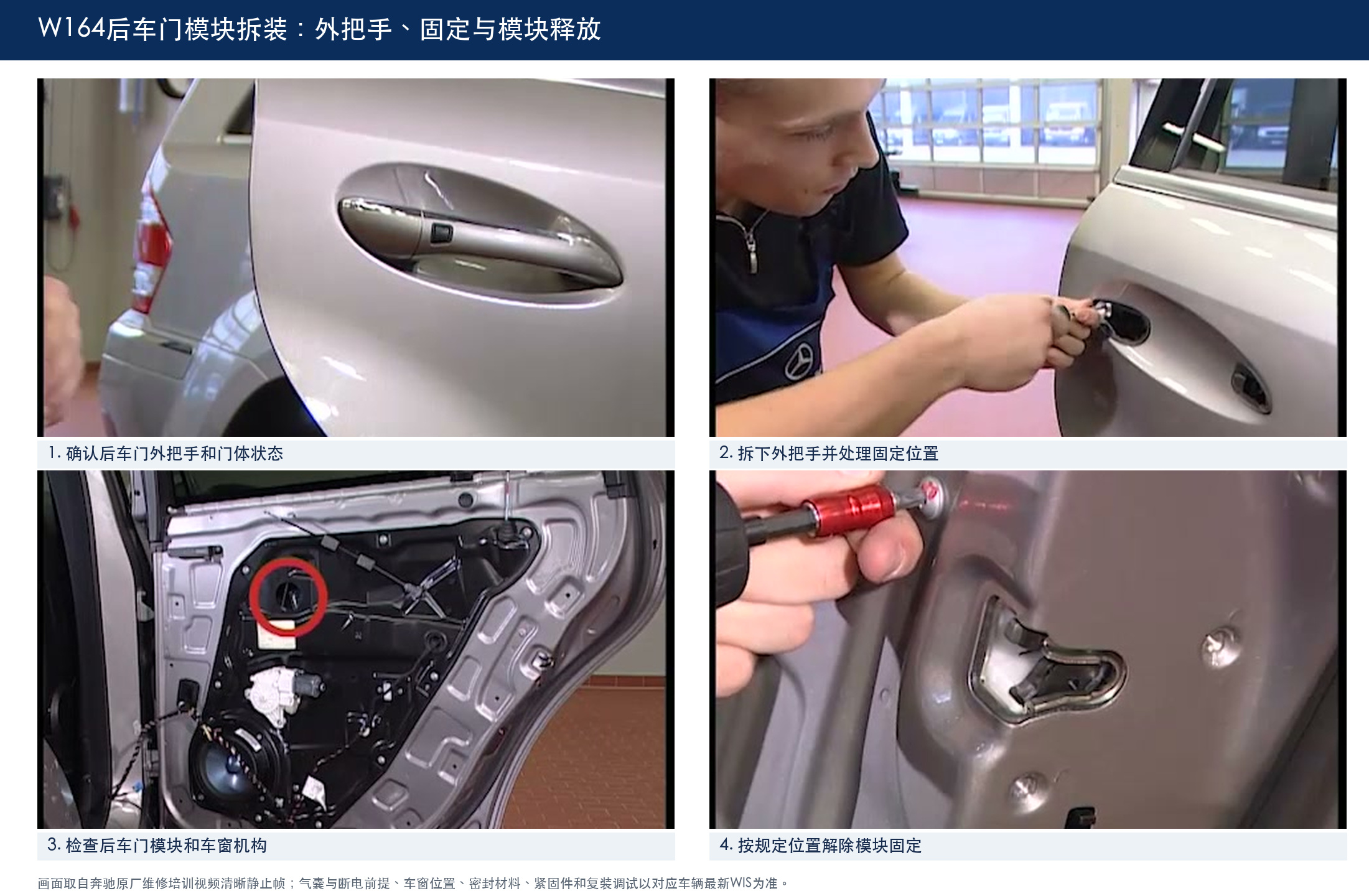

八、W164后车门模块：外把手、车窗机构和固定

后门模块视频同样从外把手和门体状态确认开始，随后处理外把手固定，露出并检查车窗机构及承载板。前后门结构并非镜像复刻，门锁、玻璃导向和固定位置均应以对应后门维修文件为准。

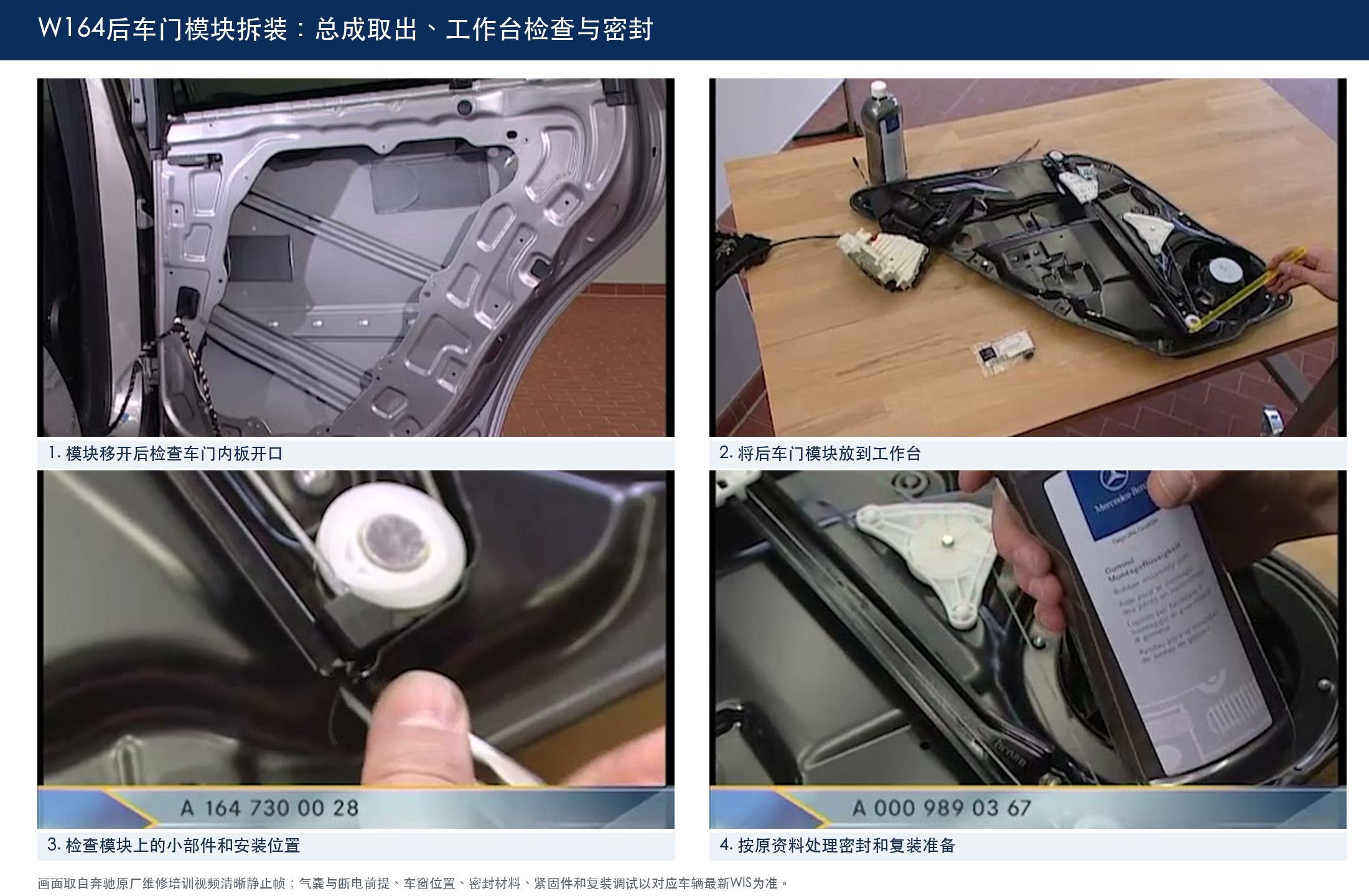

九、W164后车门模块：工作台检查与密封

模块移开后，视频展示车门内板开口、拆下总成的工作台状态、小部件位置和密封处理。密封材料不能仅凭外观随意重复使用；如维修文件要求更新，应清洁规定接合面并使用指定材料，避免后续进水、风噪和异响。

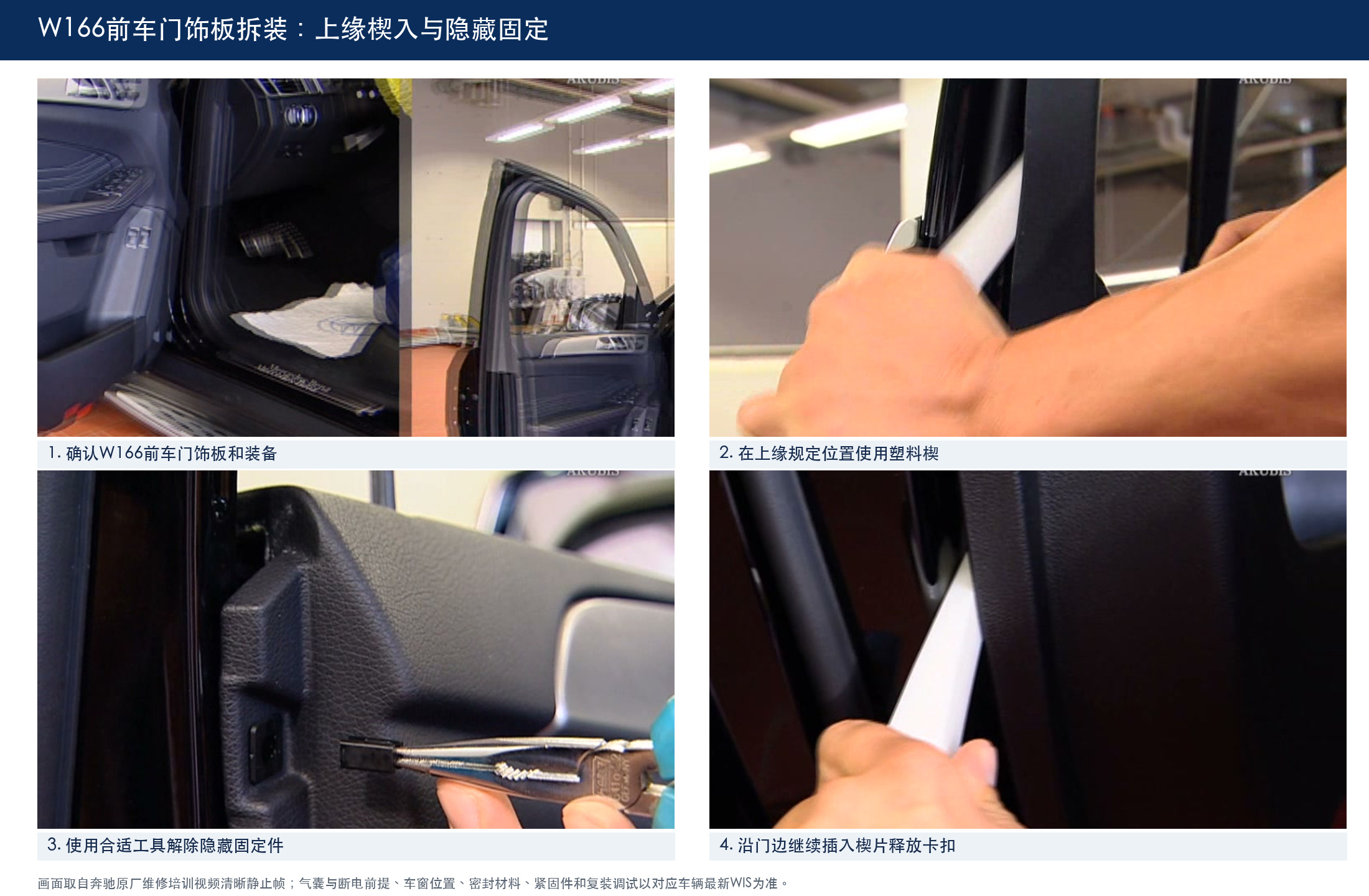

十、W166前车门饰板：塑料楔与卡扣释放

W166视频先确认饰板装备，再在规定上缘位置使用塑料楔，随后解除隐藏固定并沿门边释放卡扣。楔入位置和深度要服从原视频及对应WIS，避免损伤饰板表皮、卡扣座或邻近电气部件。

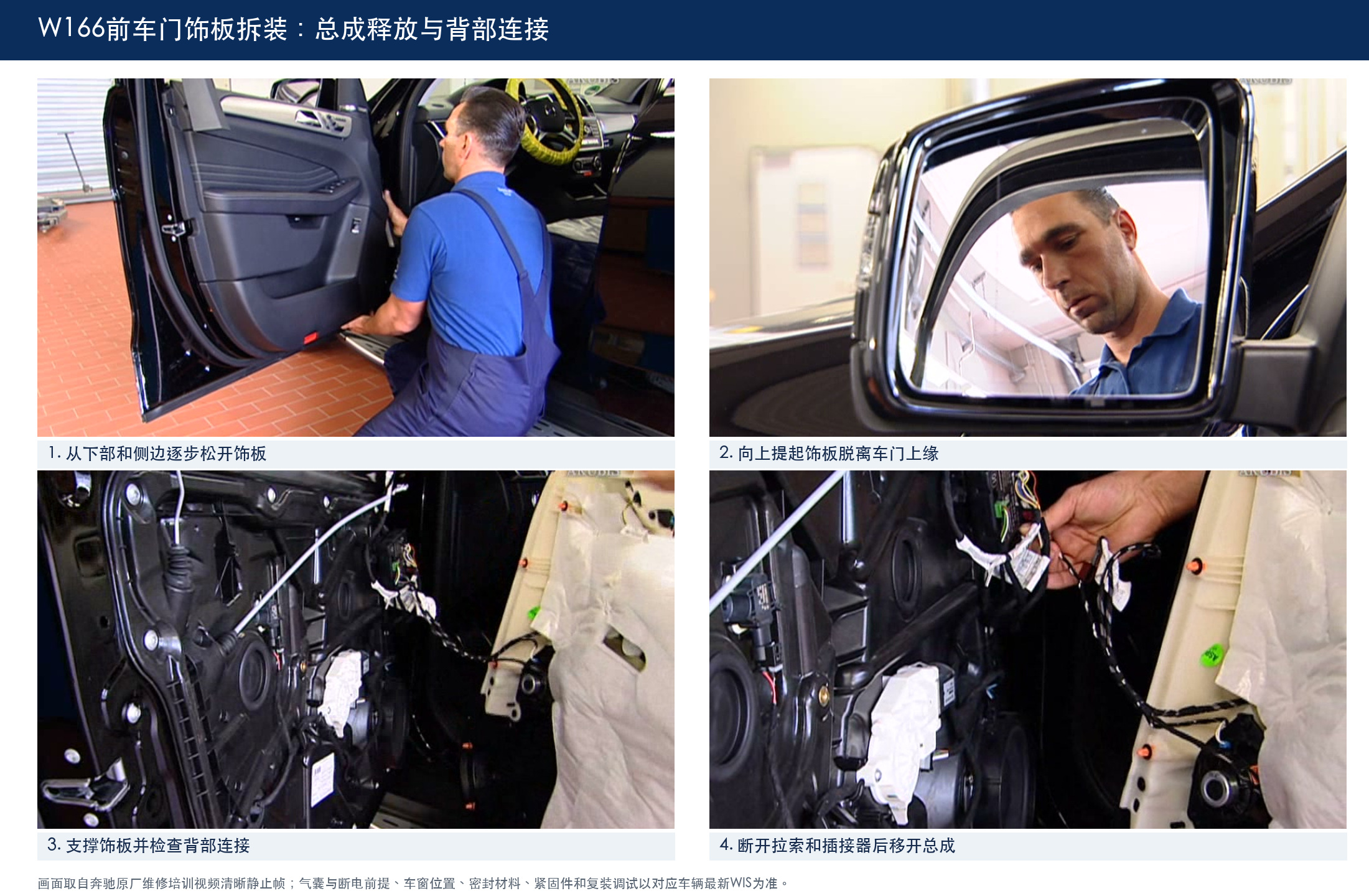

十一、W166前车门饰板：总成抬起与背部断开

周边连接松开后，饰板从下部和侧边逐步离开门体，并向上提离车门上缘。此时要支撑饰板，确认内开拉手拉索和各插接器的锁止结构，完成断开后再把总成移到安全位置。

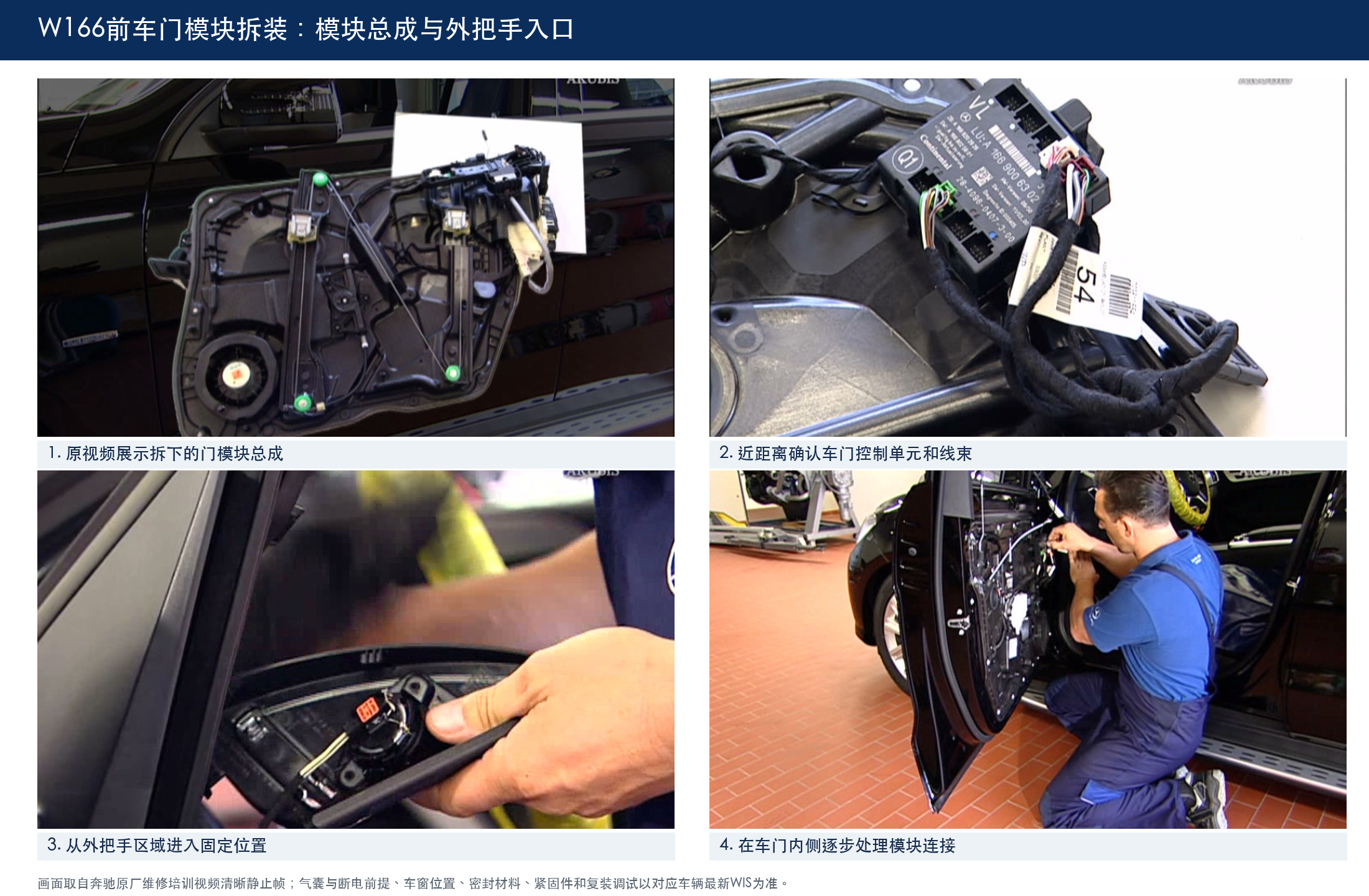

十二、W166车门模块：总成范围与外把手入口

W166车门内板视频先展示拆下的模块总成，可看到控制单元和线束安装在承载板上；随后从外把手区域和车门内侧进入固定位置。应把控制单元、门锁、拉索、车窗机构和承载板视为相互关联的系统，拆卸过程中逐项建立连接记录。

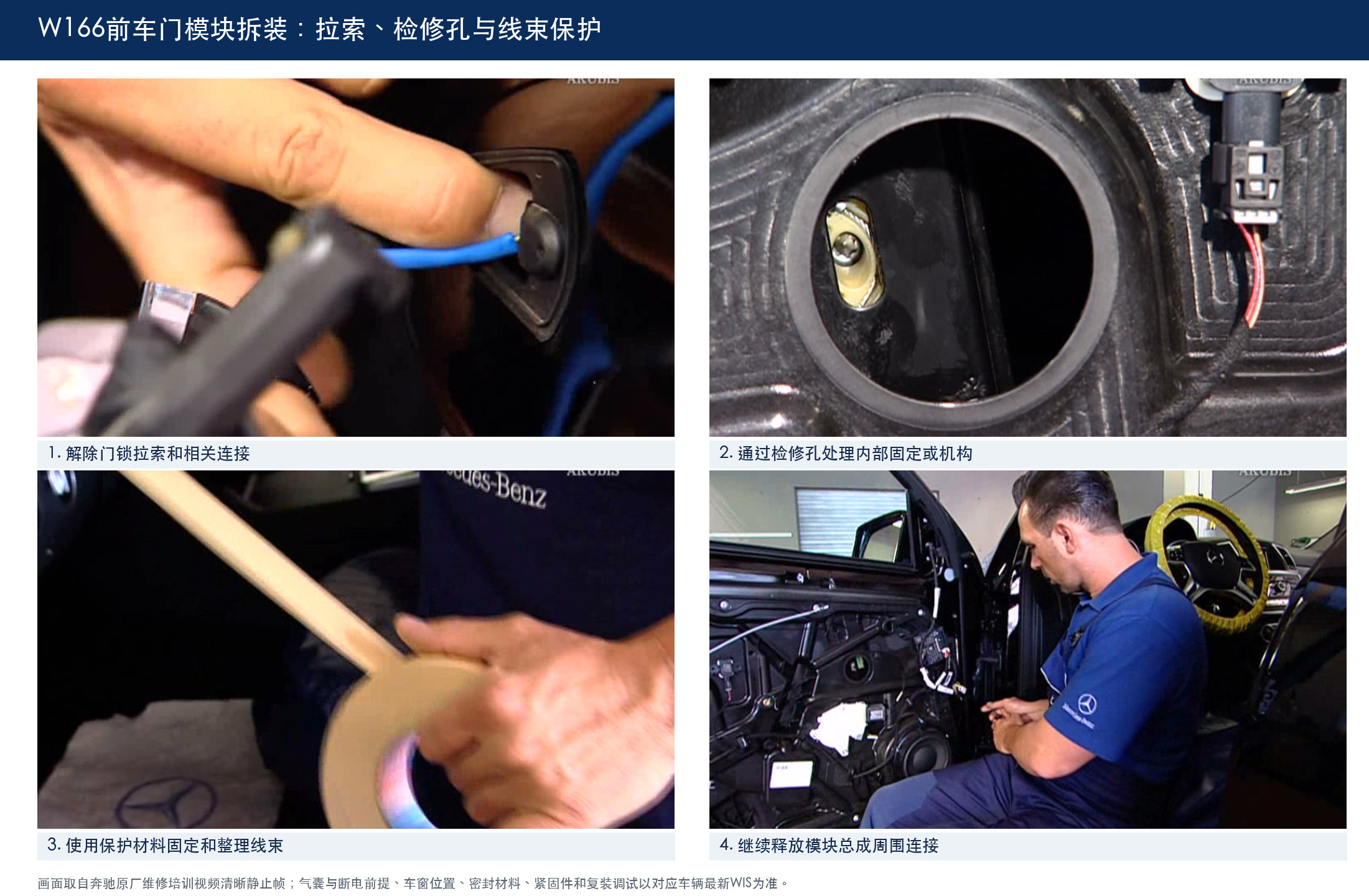

十三、W166车门模块：拉索、检修孔与线束保护

视频继续解除门锁拉索和相关连接，通过检修孔处理内部机构或固定，并使用保护材料临时整理线束。临时固定只用于防止拆装过程中夹伤或牵拉；复装时必须恢复厂家规定的卡扣、走线和活动余量。

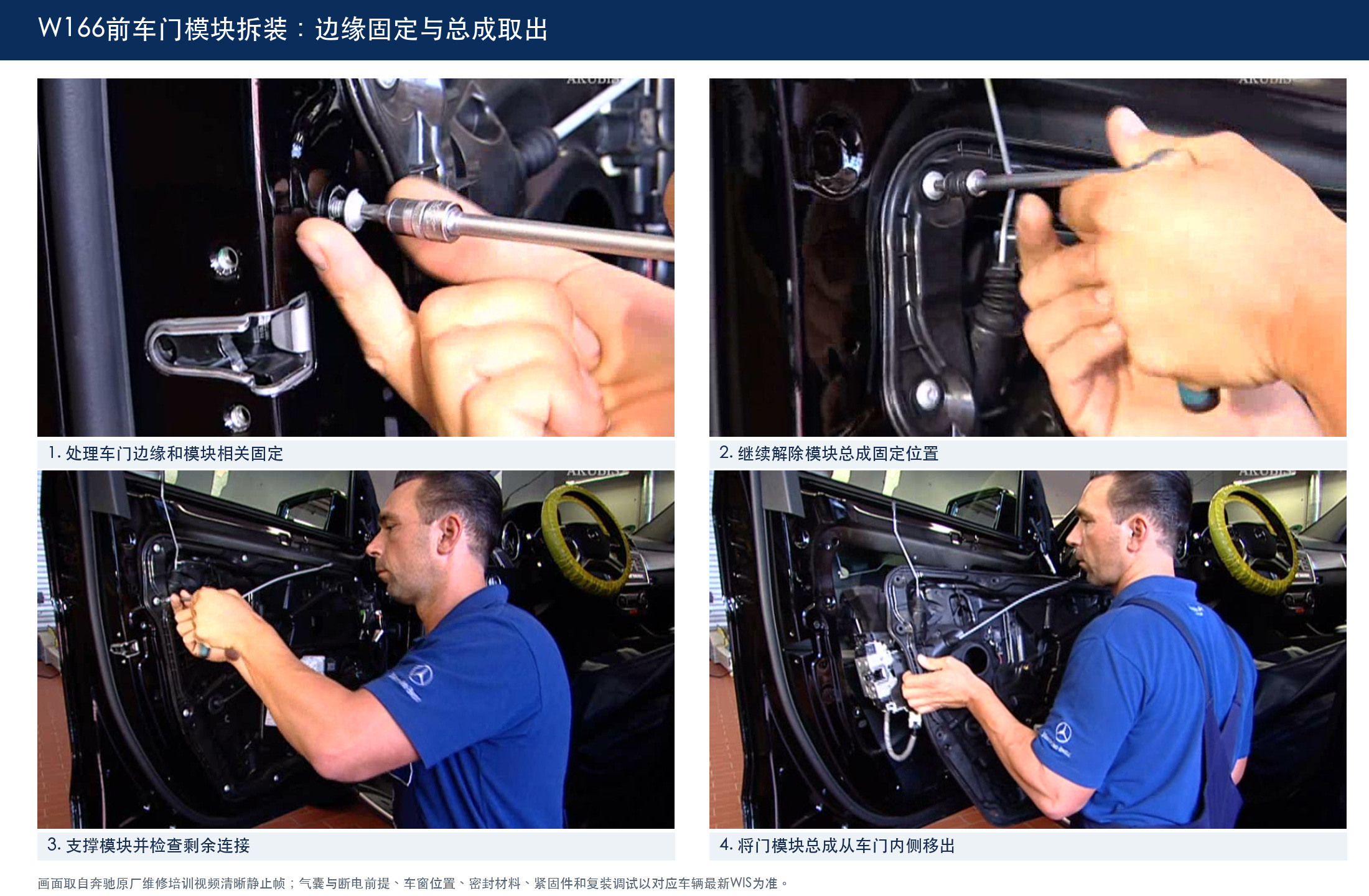

十四、W166车门模块：边缘固定与总成取出

最后沿车门边缘继续解除模块固定，确认不存在未断开的拉索、插头或机构连接后，支撑承载板并将总成从车门内侧移出。画面显示总成面积和重量均较大，取出时应避免碰伤门框、玻璃和线束。

十五、复装后的密封、功能与诊断检查

复装前应检查卡扣、卡扣座、密封面、线束卡扣、拉索端头、玻璃导向件和紧固件是否完整。完成后检查门锁内外开启、中央锁止、车窗升降与防夹、后视镜、照明、扬声器以及饰板间隙和异响；涉及控制单元或防夹功能时，按诊断仪和WIS完成学习、故障记忆检查及必要的标准化。
