奔驰电路图怎么看：部件代号、导线颜色、连接器与测量路径

奔驰电路图看起来代号多、跳转多，但核心仍是回答五个问题：电从哪里来，经过哪个保险和控制单元，通过哪些连接器，到达哪个负载，最后从哪里搭铁。只要先确认车型适用条件，再沿完整回路追踪，就能把复杂图纸变成可测量的诊断路径。

一、第一步不是看线，而是确认适用车型

同一车系会因年款、发动机、配置代码、生产日期和市场版本使用不同图纸。选错适用条件，保险位置、控制单元针脚和导线颜色都可能不同。开始前核对VIN、车型代码、生产日期和实际配置，并确认图纸版本覆盖目标车辆。

二、先选对图纸类型

功能图用于理解一个功能涉及哪些部件和信号；控制单元图集中显示某模块的针脚；连接器、接地点和套管图用于查实际位置；焊点或分配点图用于追踪一根电源如何分成多个支路。诊断一个功能时通常要在几类图之间跳转，而不是只盯一张图。

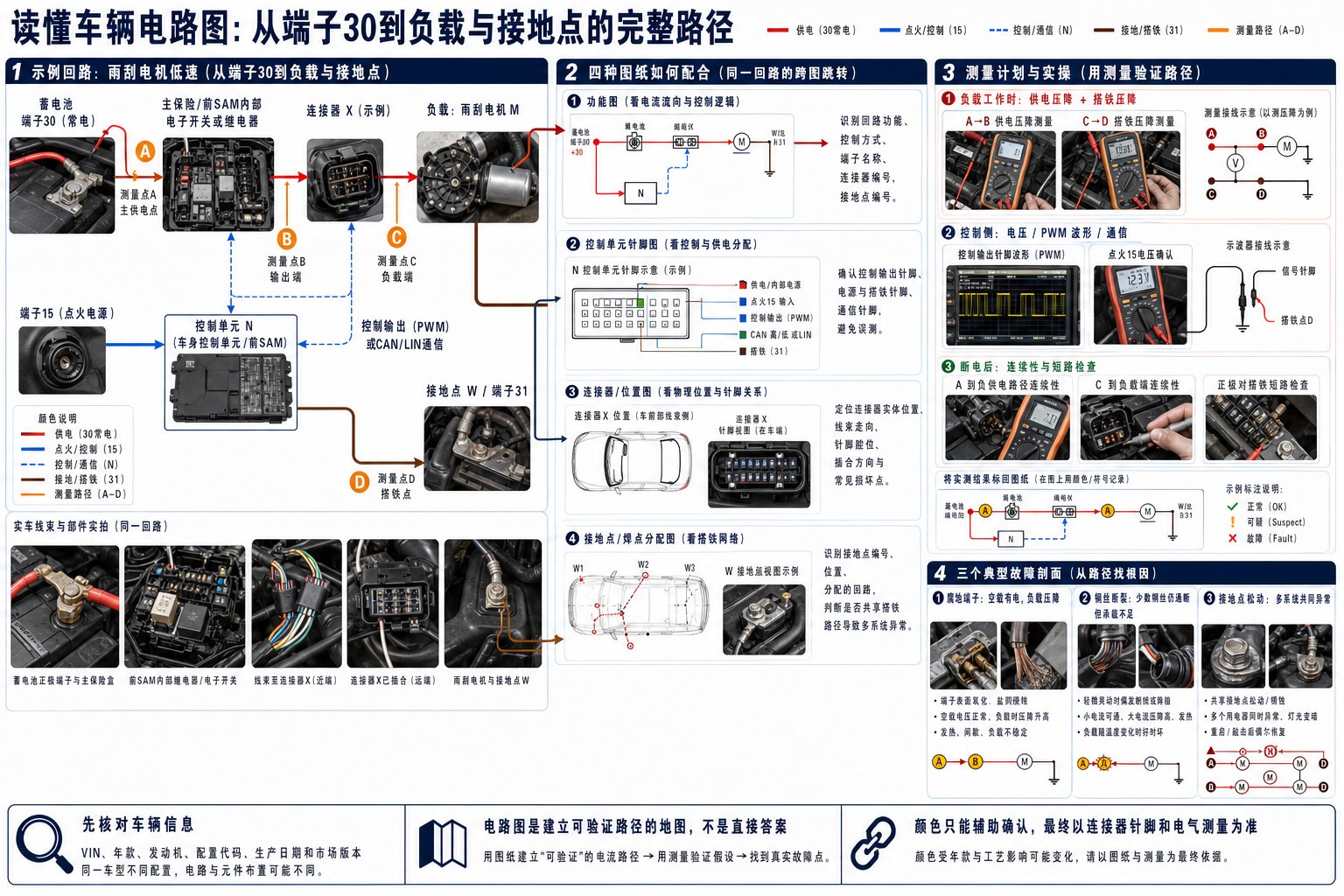

三、按完整电流路径阅读

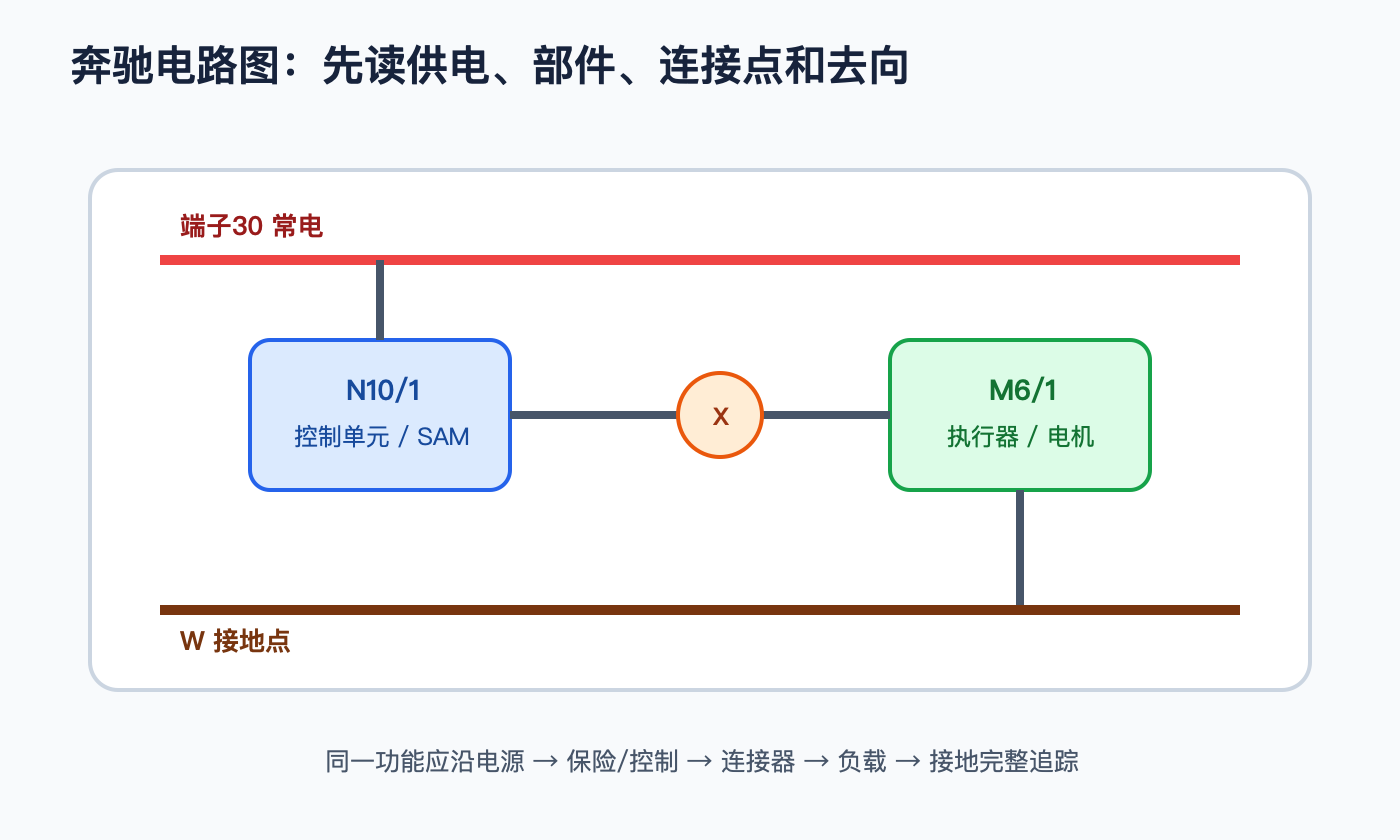

从端子30常电、端子15点火电或受控电源开始，沿保险、继电器或SAM输出向下追踪，记录每个连接器和针脚，直到执行器或控制单元，再找到回流接地点。若负载由PWM或半导体驱动，线路可能没有传统继电器，此时还要查控制条件和反馈信号。

四、常见部件代号怎么理解

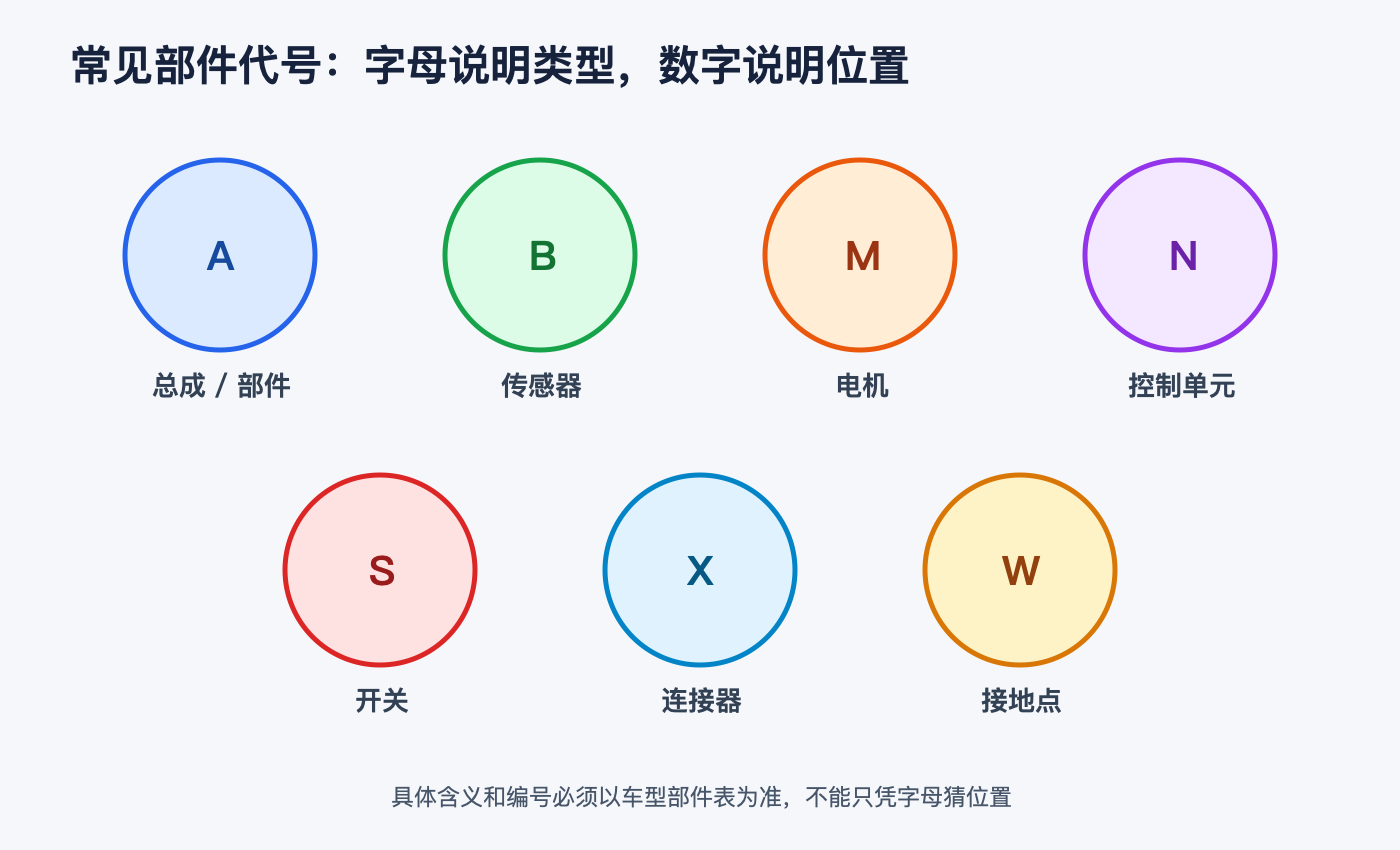

常见情况下，B多用于传感器，M用于电机，N用于控制单元，S用于开关，X用于连接器，W用于接地点，Z常见于套管或焊接分配点，F用于保险。A可能表示总成或部件。代号规则帮助快速识别，但具体名称和安装位置仍必须查部件表，不能仅凭字母猜测。

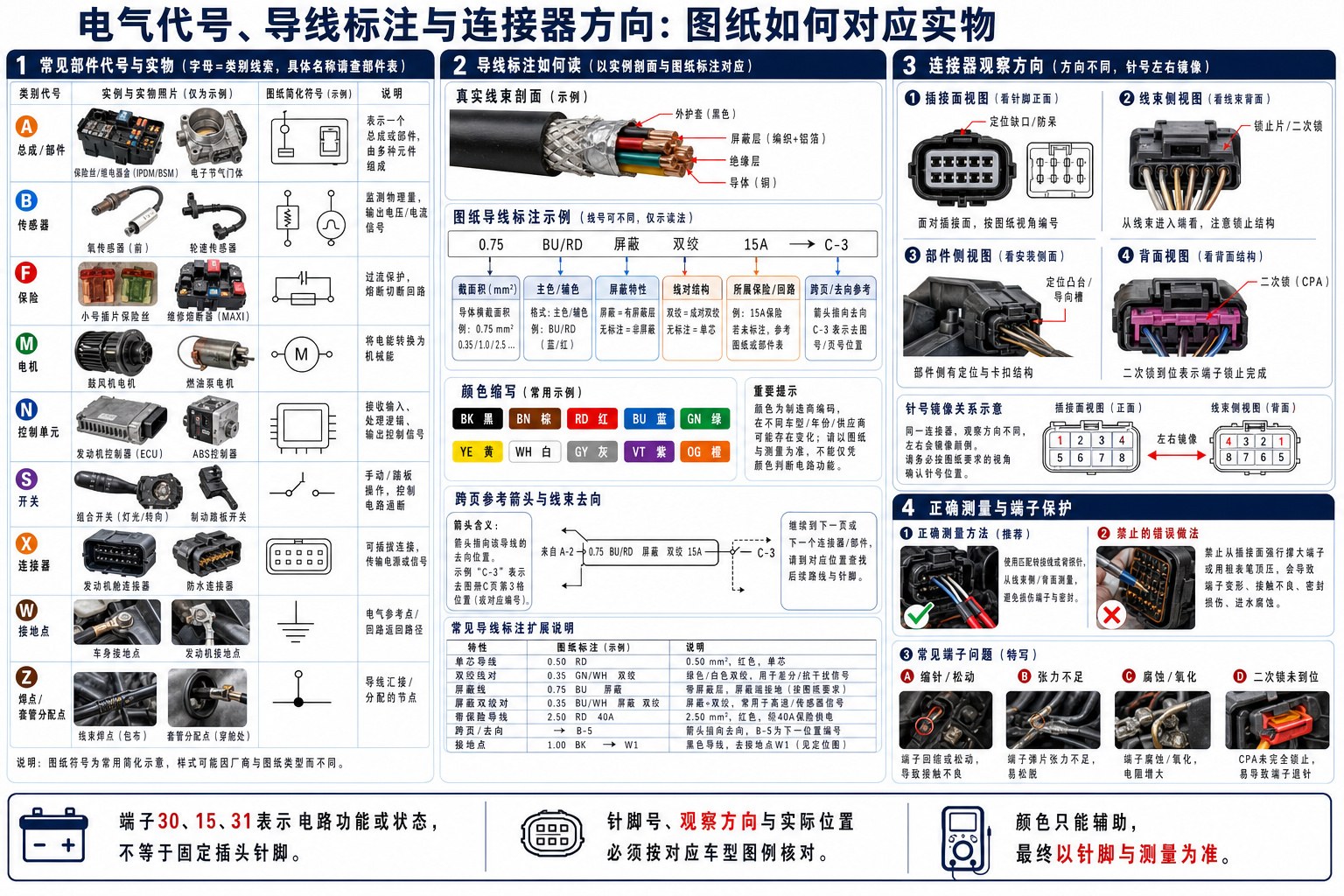

五、导线标注包含哪些信息

导线旁通常标有截面积、主色和辅色。例如颜色缩写常见BK黑、BN棕、RD红、BU蓝、GN绿、YE黄、WH白、GY灰、VT紫、OG橙。双色线的主辅顺序要按图例读取。实际车辆线径可能因生产变更不同，颜色也只能辅助确认，最终要以针脚和电气测量为准。

六、端子名称不是连接器针脚

端子30、15、15R、31等表示电路功能或供电状态，不等于某个固定插头脚位。端子30通常表示蓄电池常电，端子31表示接地，端子15与点火接通相关，但现代车辆常由控制单元电子生成。判断时应看实际状态和控制条件，不要用旧车机械点火开关思路硬套。

七、数据总线如何显示

CAN、LIN、FlexRay或MOST在功能图中表示控制单元间的信息连接，并不等于两模块之间一定有独立信号线。某个功能没有动作，既可能是负载电路问题，也可能是请求报文没有到达。需要结合网络拓扑、报码和实际值判断，不能沿一条“信号线”寻找不存在的断点。

八、连接器视图要注意观察方向

连接器图可能显示线束侧、部件侧、插接面或背面。方向看反会把左右针脚全部颠倒。查图例确认观察方向、定位缺口和锁止结构，再与壳体上的针号对应。测量时使用匹配转接线，避免粗表笔撑大端子或从正面损伤密封。

九、参考箭头和跨页跳转

线路末端的页码、图号或部件代号表示回路在另一张图继续。沿每个跳转记录来源与去向，尤其是经过SAM内部、焊点和总线网关时。建议把关键图打印或截图后用同一颜色标注供电、接地、输入、输出和通信，防止在多页之间丢失路径。

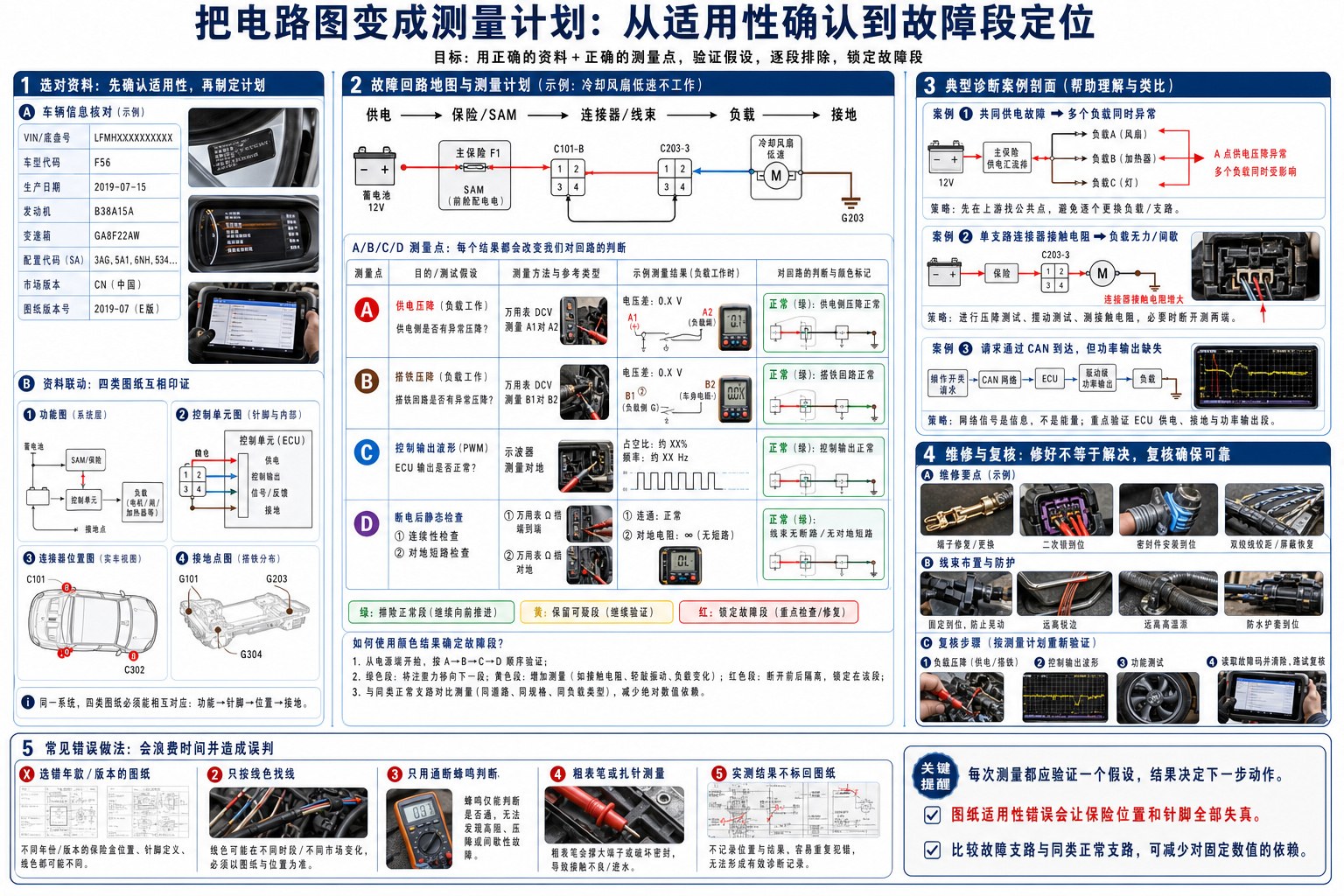

十、把图纸变成测量计划

• 在负载工作时测供电和搭铁压降，不只测空载电压。
• 在控制单元针脚查看输入请求、输出电压或PWM波形。
• 断电后按规定检查线路连续性和对地/对正短路。
• 比较故障支路与同类正常支路，减少对固定数值的依赖。
• 将每个实测结果标回电路图，逐段排除正常区域。

十一、为什么不能只用通断档

少数铜丝相连时通断档仍可能蜂鸣，但负载工作时会严重压降；端子腐蚀也可能在晃动或升温后才断开。对电源和搭铁优先做负载压降，对传感器和通信线结合波形、偏置电压与报码。通断测量只是其中一步，不能单独证明线路能承载工作电流。

十二、维修后的复核

修复端子或线束后，确认针脚位置、二次锁、密封塞、绞距、屏蔽和线束固定恢复。重新进行负载压降、实际值和功能测试，并查看相关控制单元报码是否返回。若改变过连接器或分配点，还要检查相邻回路没有被误伤。

诊断思路小结

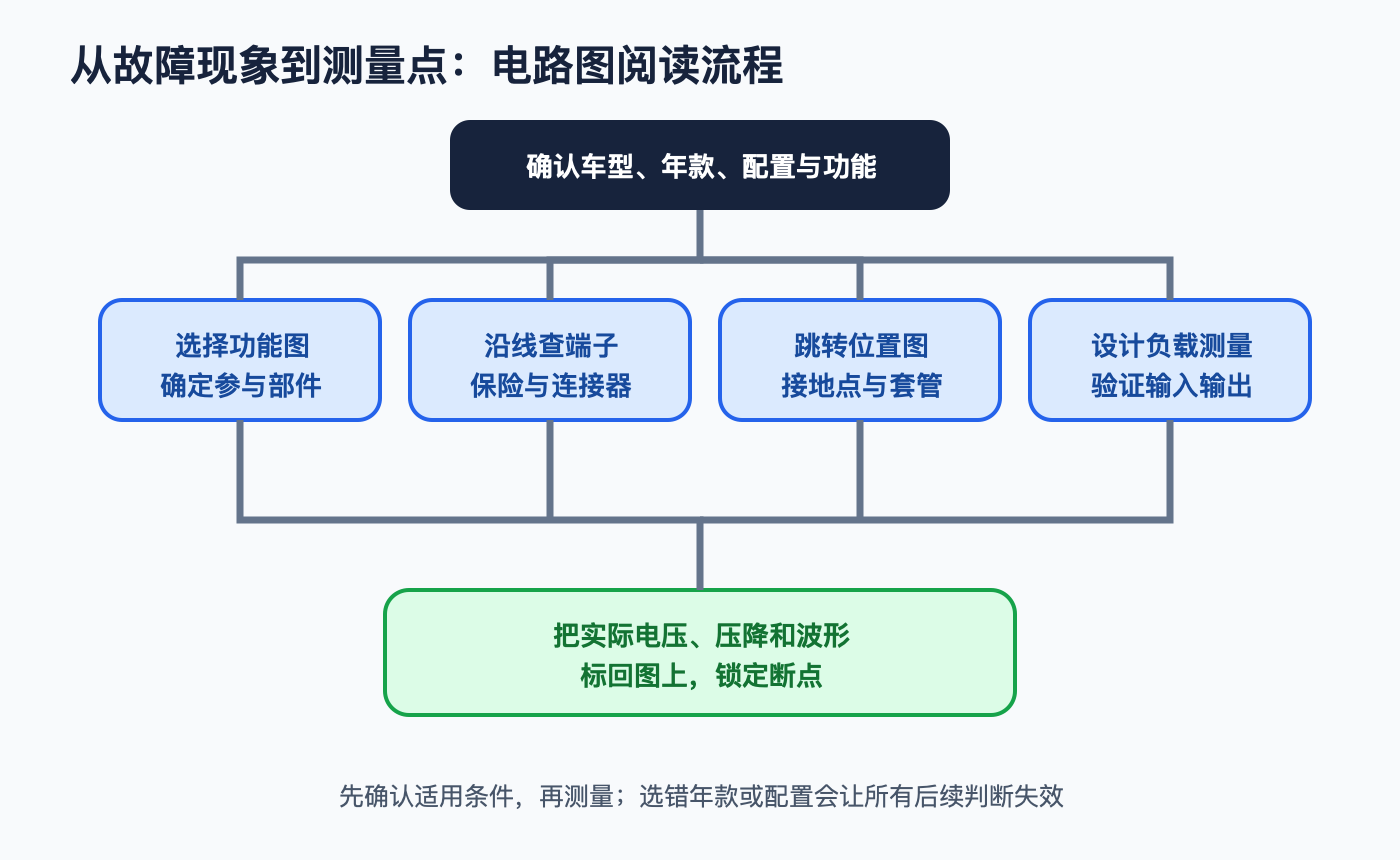

读奔驰电路图的顺序可以固定为：确认VIN和配置，选择正确图纸，识别部件代号，沿供电—控制—连接—负载—接地追踪，跳转到位置图确认实物，再把实测电压、压降和波形标回图上。图纸不是答案，而是建立可验证故障路径的地图。
