2021+ 特斯拉 Model S 天线接地噪音过滤器更换：4 Nm、RF接头与树形卡扣

2021+ 特斯拉 Model S 天线接地噪音过滤器更换，需先释放左侧白车身支架上的树形卡扣，再断开左侧天线RF过滤器接头。过滤器本体以T30螺栓紧固，复装值4 Nm，拆下螺栓后还要释放固定夹，不能拽线缆强行取出。

接地过滤器、RF接头与树形卡扣分别识别

对应原厂“噪音过滤器 - 接地 - 天线（拆卸和更换）”，适用2021+ Model S，中英文页面日期均为2026年8月9日，校正代码21300012，所列工时0.06小时。该部件的4 Nm固定与天线低压噪音过滤器的2 Nm不同，连接对象也不同，不能因为名称相近就混用。

先按关联资料移开后备箱行李架、尾门下部饰板和上部饰板。下部饰板八卡子、两个电气接头，拆下时托住，不能让饰板悬挂或骤降；上部饰板访问还需移开扬声器格栅八卡子，再释放上部饰板十卡子。仅为访问移开饰板总成时，不额外拆换其灯或开关。

上部饰板资料标记草案，并单列高位制动灯支架两卡子。若支架随作业发生分离，先核对其适用恢复要求，确保复装完整后继续；饰板和线束受力关系不明确时停止拆卸。

树形卡扣先释放，RF接头再分离

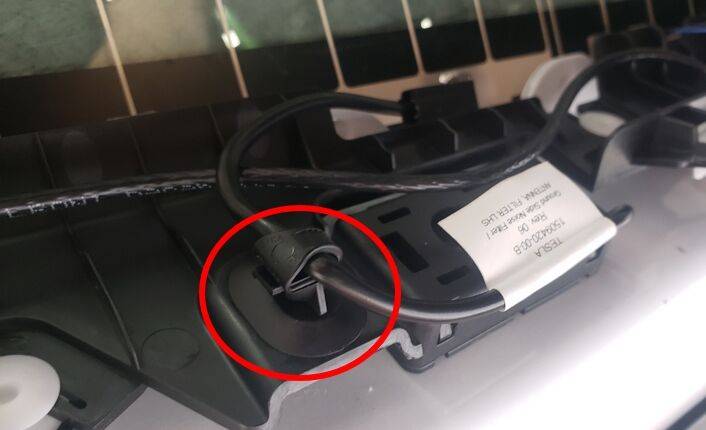

从左侧白车身（BIW sonic）支架拆下树形卡扣。下图红圈为这一固定位置；它承担的是线束固定，不能把释放树形卡扣当成已经断开电气连接。

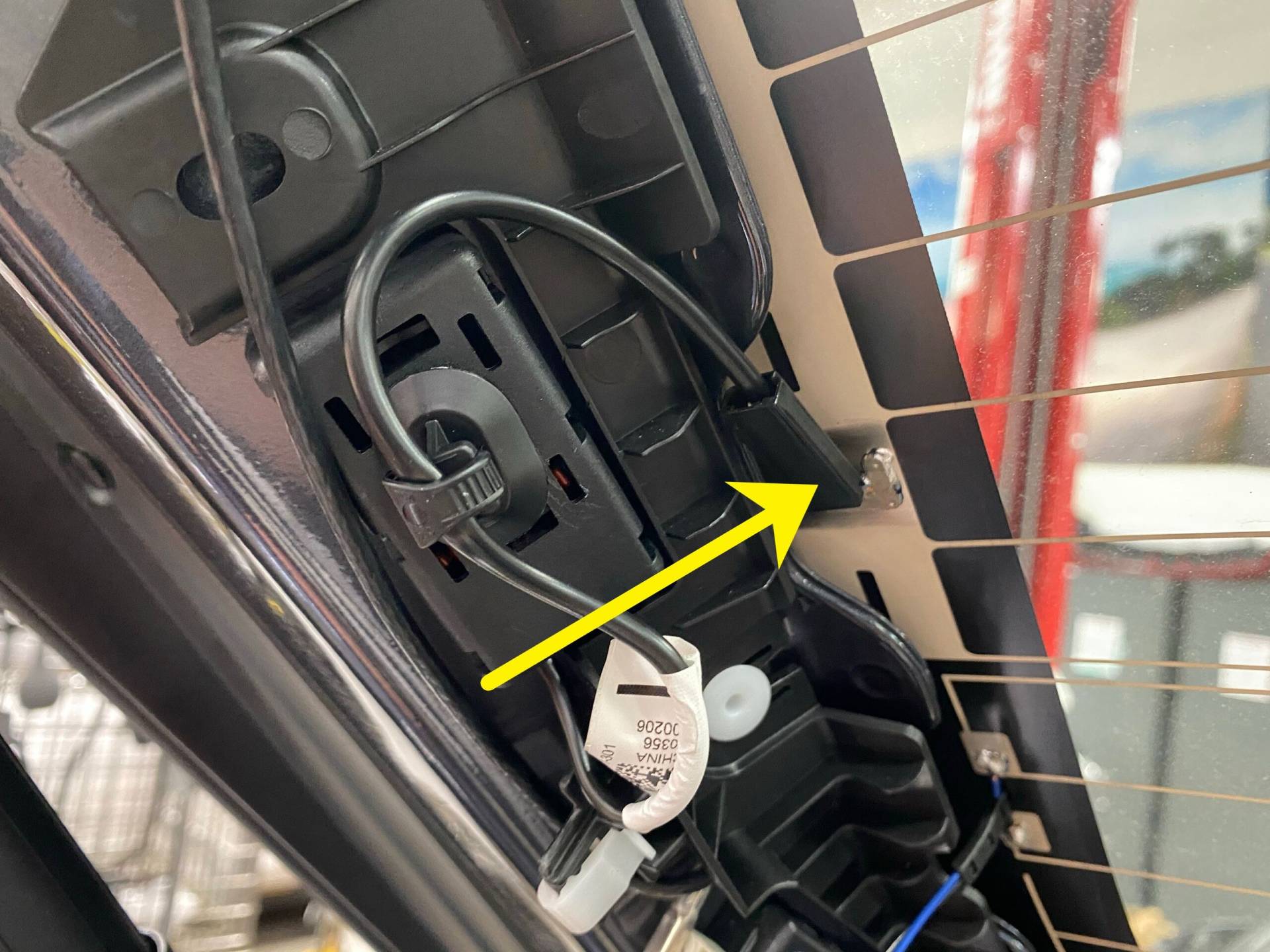

断开左侧天线RF过滤器电气接头。下图黄色箭头标示连接位置，按实车锁止结构完成分离，不通过拉线缆代替解锁。

螺栓4 Nm，取出前还要释放固定夹

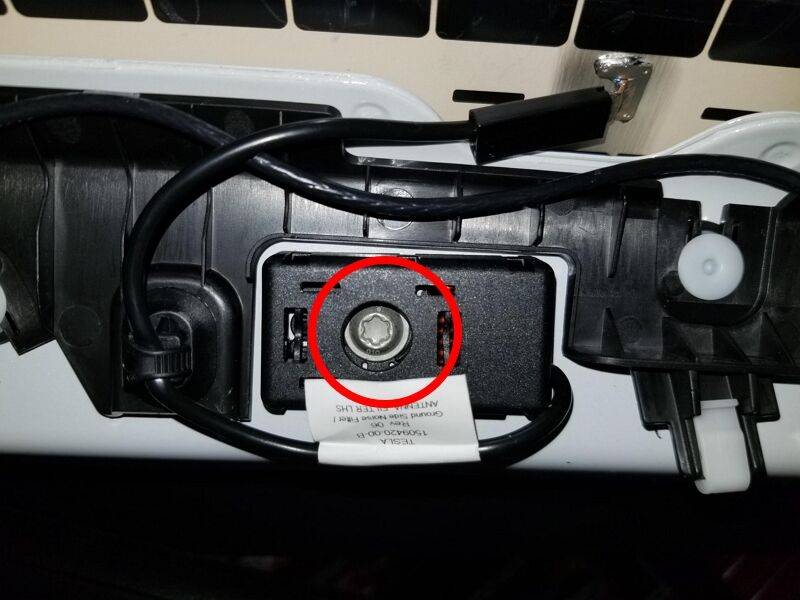

拆下过滤器与车身的固定螺栓，使用T30工具，再释放固定夹并取下过滤器总成。下图红圈为本体螺栓位置，复装紧至4 Nm；螺栓卸掉后仍被固定夹牵住时，不得用线缆拖拽总成。

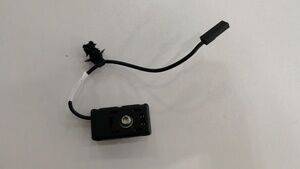

下图为原厂拆下总成的参考，便于区分本体、线缆及树形卡扣。安装时将本体放回对应位置，确认定位和固定夹关系，再安装T30螺栓，紧至4 Nm。避免线缆位于本体固定面下方或被紧固件夹住。

先恢复电气接头，再扣树形卡扣与饰件

连接左侧天线RF过滤器电气接头，再将树形卡扣固定到左侧白车身支架。检查接头锁止与线缆固定两件事均已完成；不能只看树形卡扣扣好就忽略接头，也不能接头接好却让线缆悬空。

上部饰板按一侧白车身支架、中间卡子、其余卡子的顺序恢复十卡子，再恢复扬声器格栅八卡子；下部饰板接回两个电气接头并扣回八卡子。确认发生分离的支架固定完整，最后恢复行李架、关闭尾门。

完工检查建议

• 接地噪音过滤器本体、固定夹及T30螺栓4 Nm完成，线缆没有被本体或紧固件夹住。
• 左侧RF接头锁止，树形卡扣固定到对应白车身支架；饰板、格栅、接头及行李架恢复。
• 在可比较条件下检查原报修的收音相关现象。异常持续时，回查RF接头、固定与线缆状态，再按适用电路和诊断继续处理。

原厂资料及关联程序

车型与位置：2021+ Model S，尾门内天线接地噪音过滤器及左侧RF接头。实际核对日期：2026年10月31日。

• 中文原厂程序：噪音过滤器 - 接地 - 天线（拆卸和更换）。
• 英文原厂程序：Noise Filter - Ground - Antenna (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-DF38500E-A04C-40E5-8637-E1D9350F0ADE。

以下资料用于核对必要前置及复装范围：

• 行李架 - 后备箱（拆卸和更换）：访问尾门内饰前移开及结束后恢复；英文资料。
• 饰板 - 掀背尾门 - 下部（拆卸和更换）：八卡子、两个接头及托住饰板的要求；英文资料。
• 饰板 - 上 - 掀背尾门（拆卸和更换）：十卡子恢复顺序及高位制动灯支架关系；资料标记草案；英文资料。
• 格栅 - 扬声器 - 掀背尾门（拆卸和更换）：由上部饰板资料引用的格栅八卡子访问和恢复；英文资料。

配图来自Tesla原厂维修手册。收音相关异常持续时，先分别检查RF接头、树形卡扣与过滤器本体固定，再按适用诊断确认后续维修。
