2021+ 特斯拉 Model S 左前门路面照明灯更换：两层三锁片、检修孔与边框对位

2021+ 特斯拉 Model S 左前车门路面照明灯，更换时先拆装饰饰件与车门饰板，再分别处理灯边框三锁片和灯体三锁片。边框拆下不等于灯体已释放；灯体要从饰板检修孔操作，复装先接线束、装灯体，再把边框三锁片对准灯内插槽压入。

灯边框与灯体是两层固定

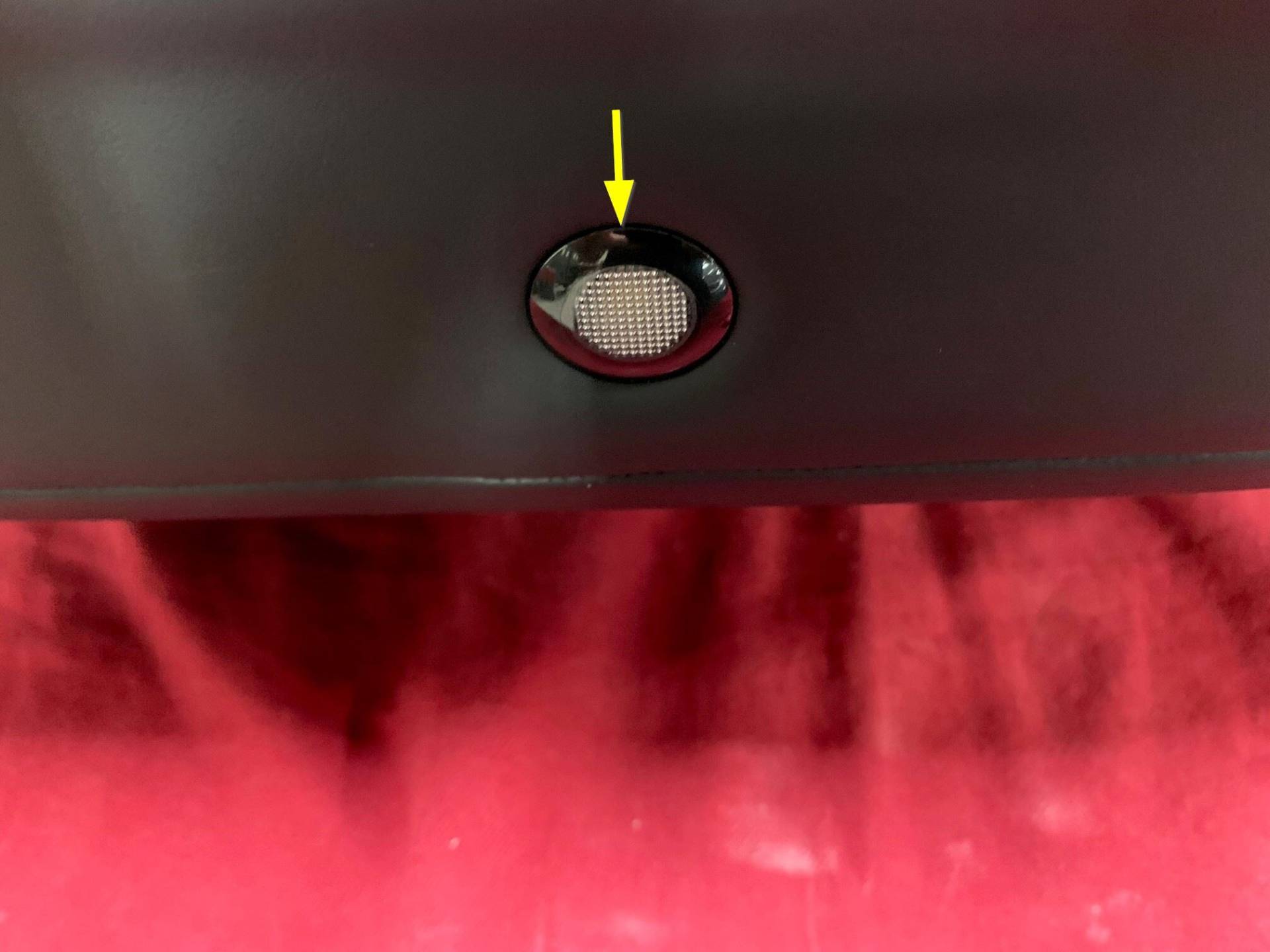

对应原厂“路面照明灯 - 前车门 - 左侧（拆卸和更换）”，适用2021+ Model S左前门，中英文页面日期均为2026年8月9日，校正代码17351202，所列工时0.18小时。下图为饰板外侧可见灯边框位置，不是允许直接从车外把整个灯体硬撬出来的说明。

打开左前门、降下车窗。按对应资料移开左前门装饰饰件与车门饰板：装饰饰件为七卡子和挂钩，从前侧释放后向后移动；门板还涉及反光灯、扶手维修盖板、四颗T30螺栓（6 Nm）、八卡子、把手拉索与电气连接器。拆下时托住门板，避免线束或拉索承重。

车门饰板的恢复范围还包括固件重装和门饰件对仪表板饰件的间隙检查，应按独立资料完整执行。适用间隙规格未确认时，停止门板调整及最终间隙验收，不能凭目测认定合格。

先移开边框，再从检修孔释放灯体

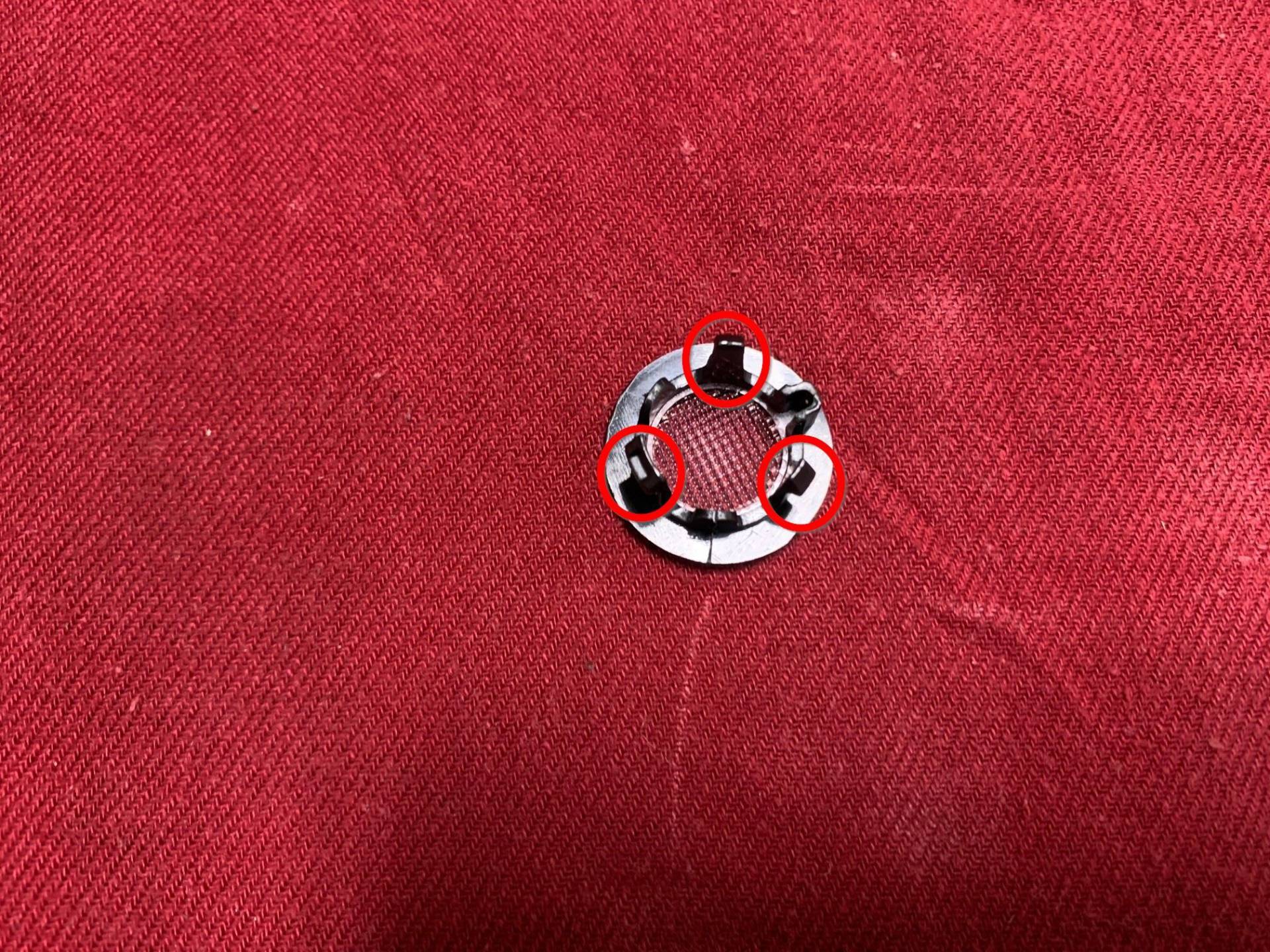

释放将灯边框固定到车门饰板的三个锁片，撬下边框。下图为取下边框的原厂参考，观察三个锁片及对应插入结构；边框与灯体的固定分别检查。

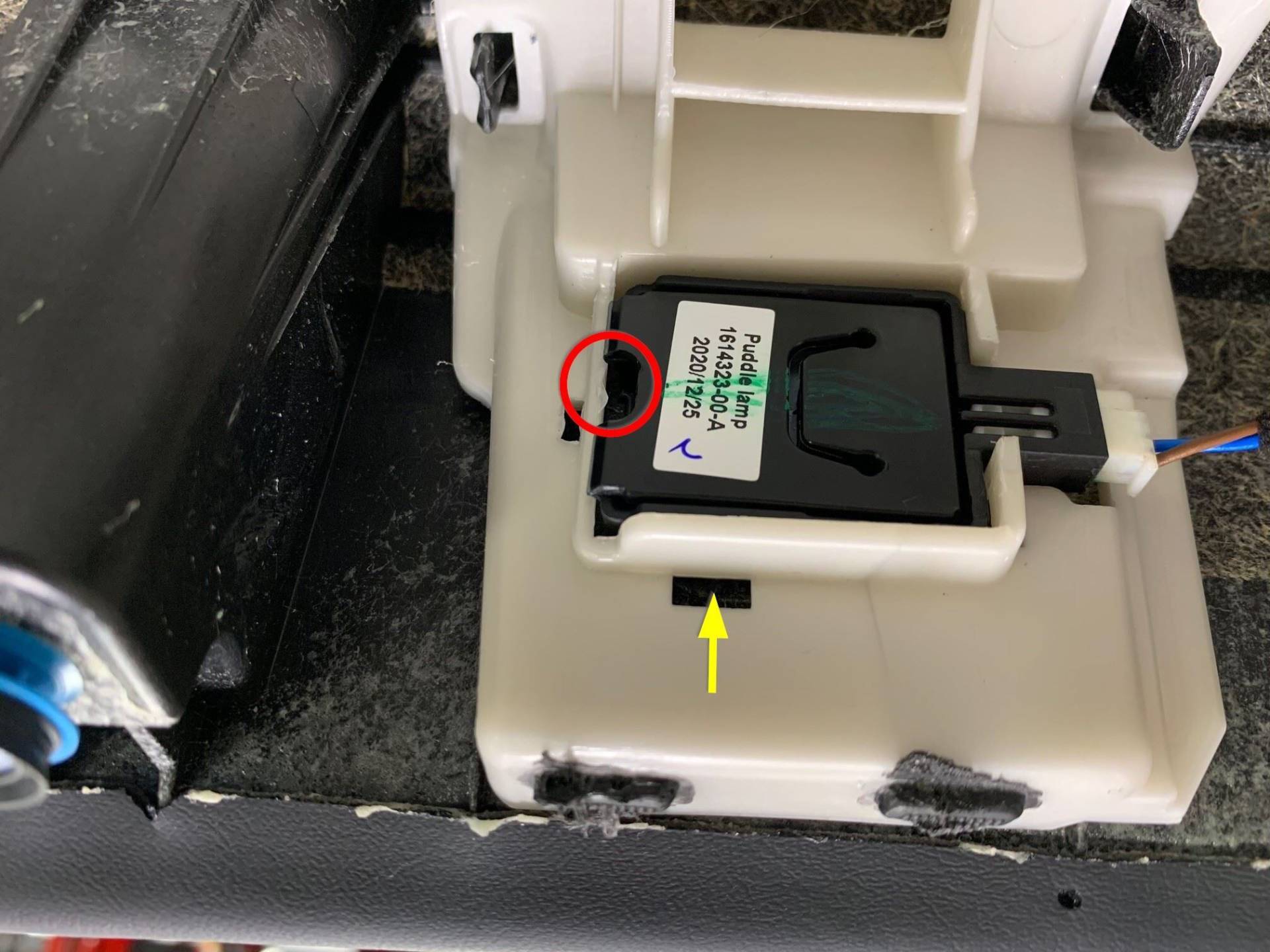

使用90度挑针按下灯体三个锁片，再用袖珍螺丝刀把灯体从门板检修孔撬出。下图为饰板背面的访问位置参考；操作时逐项释放锁片，不能通过扯接头或线束把仍被锁片固定的灯体拖出。

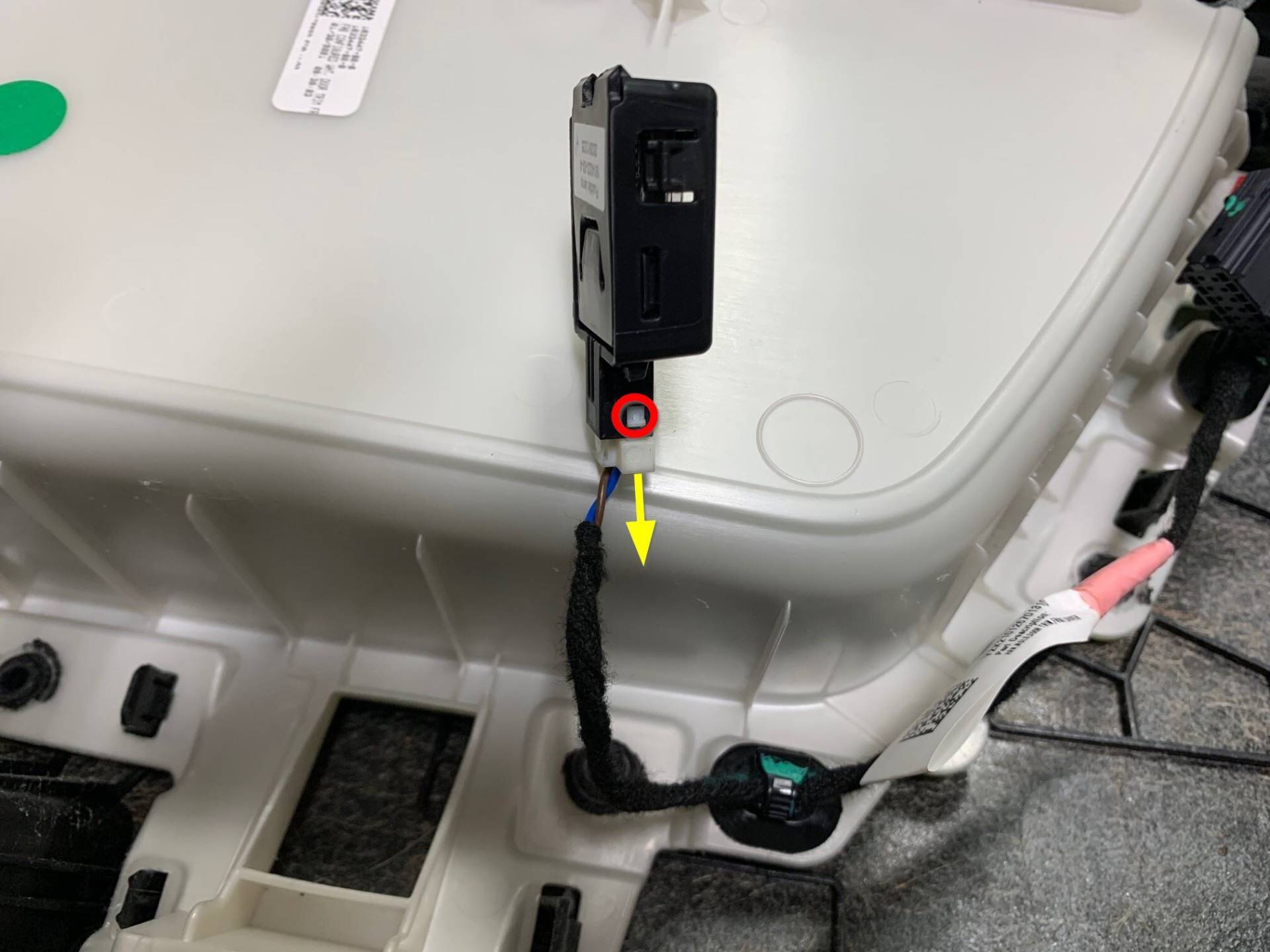

灯体移出后，释放接头锁片，再从门板线束断开路面照明灯。下图红圈及箭头用于辨认接头锁止处。接头与灯体都要托住，避免锁片未释放时拉扯线缆。

先接灯体，再把边框三锁片对准插槽

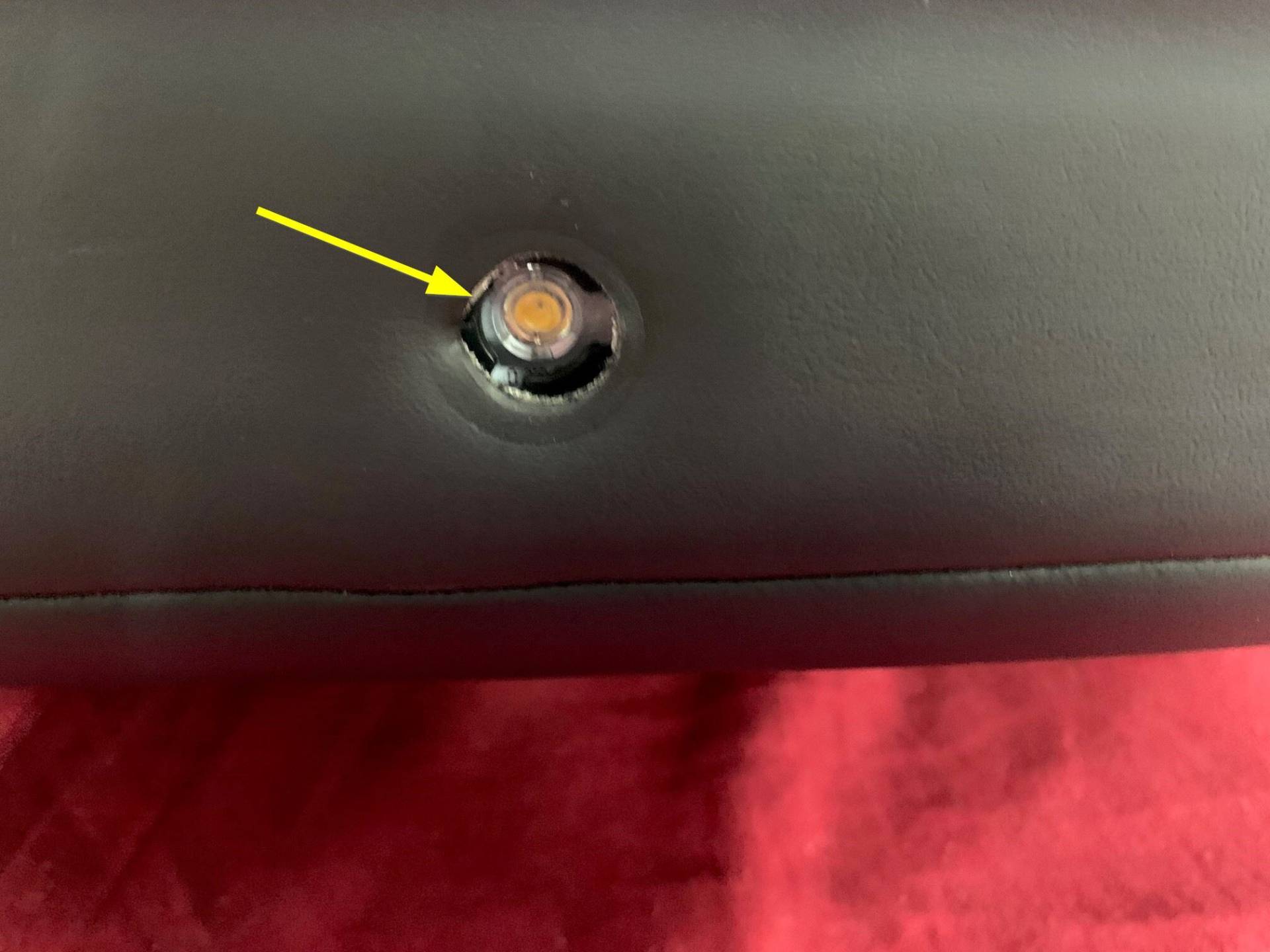

连接左前路面照明灯与车门线束，把灯体装入门板。再将边框三个锁片与灯内插槽对齐，向灯总成压入边框。下图箭头用于辨认边框安装关系；边框未对正或存在损伤时，先处理定位问题，不用强压补偿错位。

检查灯体固定、边框贴合及接头锁止后，再恢复车门饰板和装饰饰件。门板按资料恢复拉索、接头锁、八卡子及四颗6 Nm螺栓，受损卡子更换，反光灯与扶手维修盖板各自复装；七卡子的装饰饰件与挂钩也要分别确认。

门板恢复还包括软件和间隙检查

车门饰板资料所述固件重装入口使用Request后Install Now；独立“固件重新安装 - 触摸屏”资料对固件2023.12及以上给出REINSTALL入口。应按实车版本核对适用流程，并按要求使用低压电池维护工具；连接维护工具不需要断开低压电池。确认重装完成及Release Notes，出现错误信息应先处理。

低压维护工具拆除前，须按其资料确保车窗至少一分钟未动作，再关闭维护工具并拔掉电源，先移除黑色端再移除红色端及恢复保护盖。完成所有相关恢复、维护模式退出和间隙检查后，再升起左前车窗、关闭左前车门。不能只因灯已点亮就跳过门板拆装带来的恢复项目。

完工检查建议

• 灯体三锁片、边框三锁片分别到位，边框贴合，接头锁止，线束无夹压。
• 车门饰板拉索、接头、八卡子与四颗6 Nm螺栓及装饰饰件恢复，相关软件恢复和间隙检查完成。
• 确认左前门路面照明与门把手、车窗等受拆装影响的功能状态；不亮时回查接头与线束，再按适用电路诊断。

原厂资料及关联程序

车型与位置：2021+ Model S，左前车门饰板内路面照明灯及边框。实际核对日期：2026年10月31日。

• 中文原厂程序：路面照明灯 - 前车门 - 左侧（拆卸和更换）。
• 英文原厂程序：Puddle Light - Front Door - LH (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-45E9817D-DA0C-4916-9BAF-15737D82464D。

以下资料用于核对必要前置及复装范围：

• 装饰 - 饰板 - 前车门 - 左侧（拆卸和更换）：访问前置，七卡子与挂钩从前侧释放后向后移动；英文资料。
• 板件 - 车门饰板 - 前部 - 左侧（拆卸和更换）：检修孔访问、四颗6 Nm螺栓及拉索接头恢复，包含固件重装和间隙检查；英文资料。
• 反光灯 - 车门饰板 - 前 - 左侧（拆卸和更换）：门板资料引用的反光灯访问与恢复；英文资料。
• 盖板 - 维修 - 扶手 - 前车门 - 左侧（拆卸和更换）：门板固定螺栓访问所需盖板恢复；英文资料。
• 维护模式（启用和禁用）：门板资料引用的软件恢复及完成后的模式退出；英文资料。
• 固件重新安装 - 触摸屏：核对实车固件版本、重装入口及低压维护工具要求；英文资料。
• 低压维护设备（连接和断开）：固件重装电源支持，车窗等待及工具断开顺序；英文资料。
• 面板定位规格：门饰件对仪表板饰件间隙的适用规格入口，未取得适用值时停止调整及最终验收；英文资料。

配图来自Tesla原厂维修手册。灯体或边框无法锁定时先回查各自三锁片与插槽；照明异常持续时再检查接头、线束及适用电路。
