2021+ 特斯拉 Model S 后中控台脚部灯更换：双T10、1 Nm与透镜三锁片

2021+ 特斯拉 Model S 中控台后部脚部照明灯，要分清四组固定：背板七卡子、透镜三锁片、灯体两锁片，以及灯体两颗T10螺钉。螺钉复装为1 Nm，不能把背板已经取下或透镜已经拆开，当成灯体固定也已解除。

先取背板，两个接头分别断开

对应原厂“脚部空间照明灯 - 后 - 中控台（拆卸和更换）”，中英文页面日期均为2026年8月9日，校正代码17351112，所列工时0.12小时。适用于2021+ Model S中与图示相符的后中控台背板结构；实车背板、灯体或接头布置不符时，先核对对应配置资料。

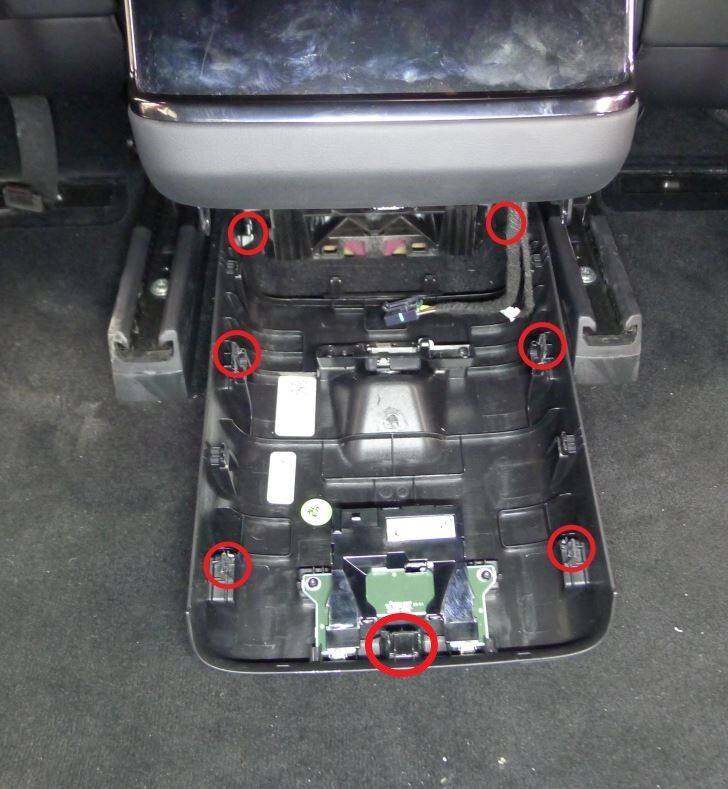

释放固定中控台背板的七个卡子，托住背板，再断开背板两个电气接头。下图红圈是七卡子位置参考，背板释放后仍有线束相连，不能让背板悬挂或突然掉落。

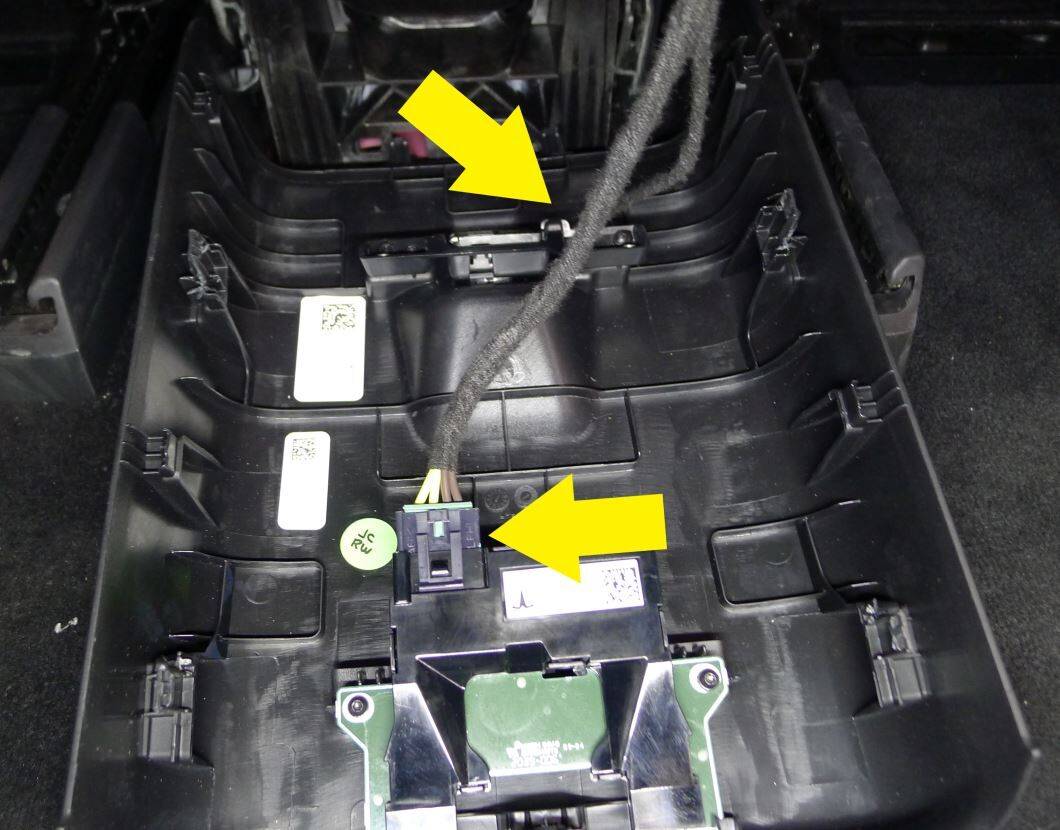

下图两处黄色箭头用于辨认背板接头位置。确认两个接头分离后，再将背板放到受保护的工作位置，避免灯、透镜与饰件表面受压。

透镜三锁片与灯体两锁片分开处理

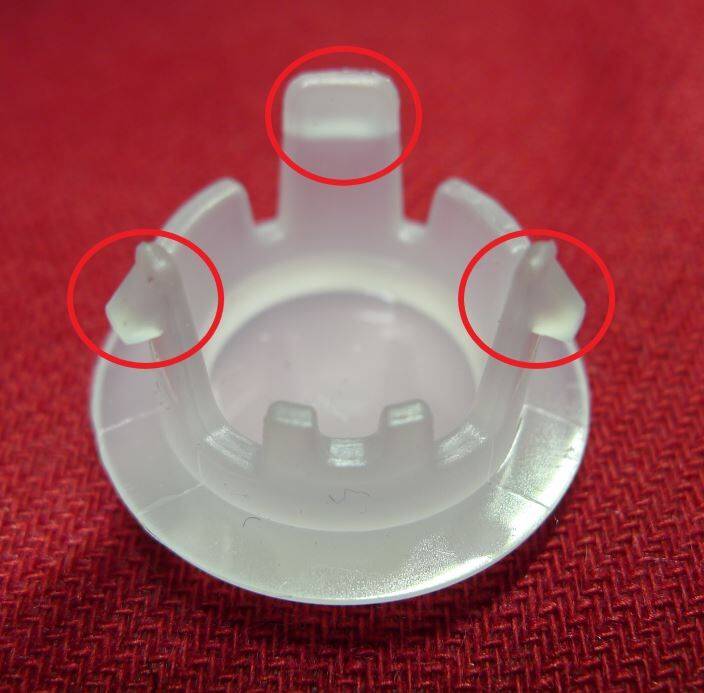

释放固定脚部照明灯透镜的三个锁片，取下透镜。下图红圈是透镜三处固定结构，不是灯体的两处锁片。先确认透镜锁片解除，再移开透镜，避免把灯体或饰板一同拉扯。

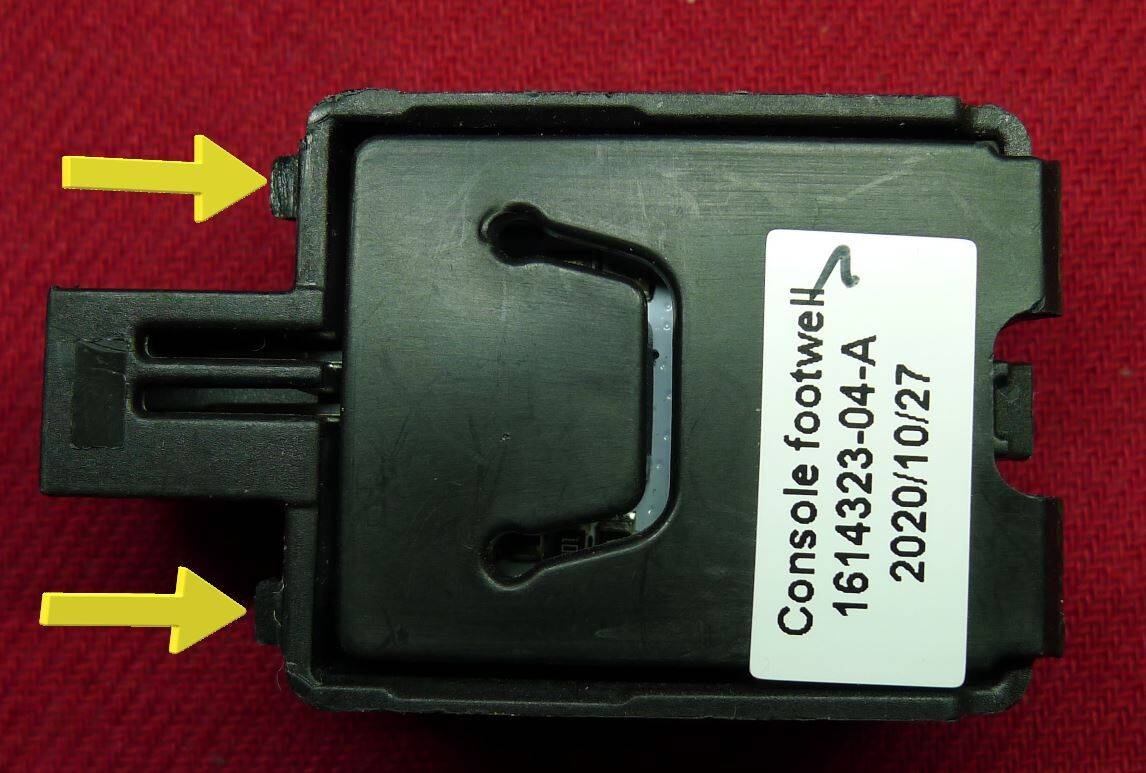

拆下固定灯体到背板的两颗T10螺钉，再解除灯体两个锁片，取出灯体。下图箭头用于辨认灯体固定结构；灯体锁片与螺钉都释放后才能移出，不用透镜开口作为强行撬脱灯体的支点。

灯体两颗T10、1 Nm，透镜另行就位

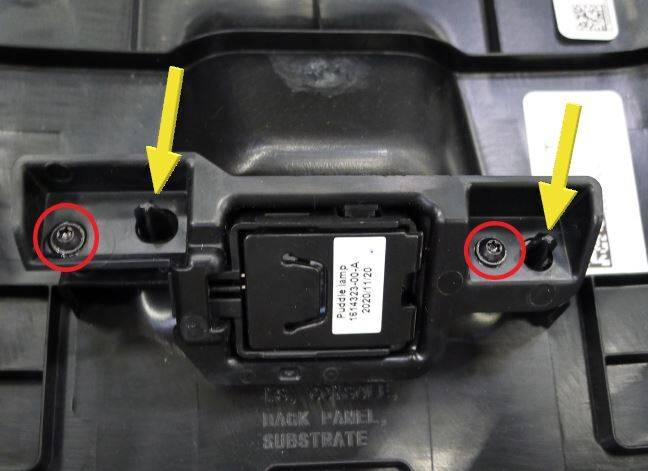

将脚部照明灯放回中控台背板，确认灯体与两锁片的安装关系，恢复两颗T10螺钉并分别紧至1 Nm。下图为原厂安装后的螺钉位置参考，左右固定点都要核对，不能把一侧已固定等同于两侧完成。

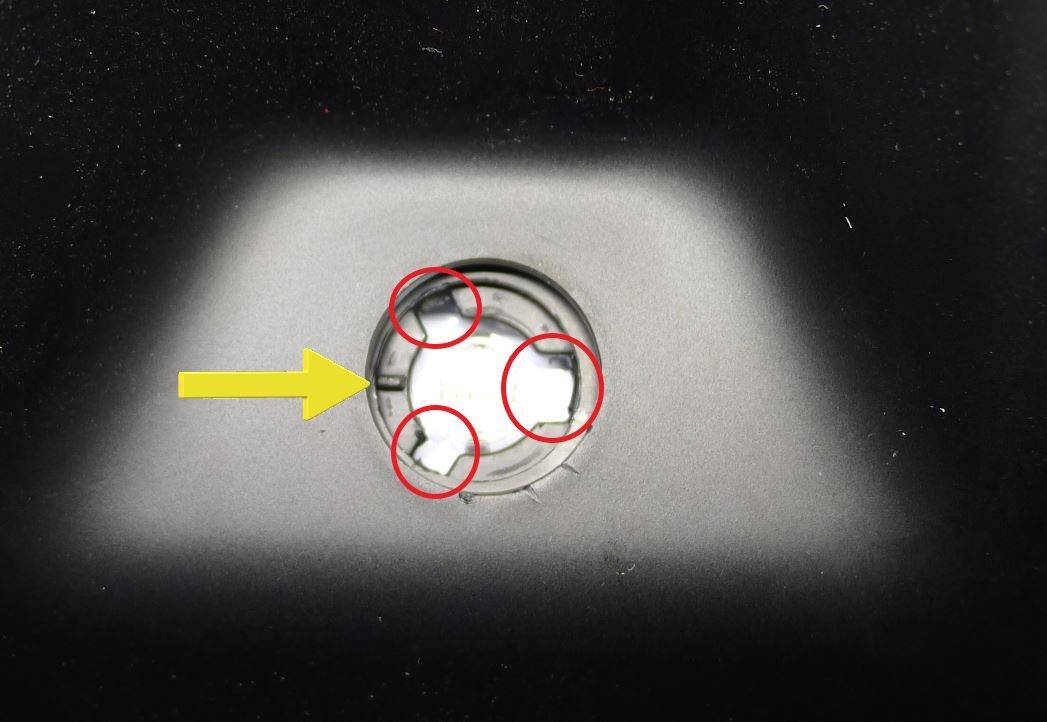

把透镜放回对应位置，核对三个锁片与背板、灯体开口的配合，确认透镜贴合且固定。下图显示透镜安装口三处结构，安装时先对正，避免强压错位或损伤的锁片。

接回背板接头，最后恢复七卡子

连接背板两个电气接头，整理线束，使其不夹在背板与中控台之间，再恢复七个背板卡子。检查背板各处贴合，不以某一角扣住代替整组固定完成。

完工检查建议

• 灯体两颗T10螺钉1 Nm，灯体两锁片与透镜三锁片分别到位，透镜无松动或错位。
• 背板两个接头连接完整，线束无夹压，七卡子分别恢复，背板周边贴合。
• 在照明条件允许时确认后部脚部照明；不亮或间歇时，先回查接头和线束，再按适用电路诊断，不直接把问题归为灯体失效。

原厂资料及关联程序

车型与位置：2021+ Model S，图示后中控台背板内脚部照明灯与透镜。实际核对日期：2026年10月31日。

• 中文原厂程序：脚部空间照明灯 - 后 - 中控台（拆卸和更换）。
• 英文原厂程序：Footwell Light - Rear - Center Console (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-E8C3FEA0-AA51-4F57-B5E9-998D91BCE7A2。

这项拆装未直接引用其他独立拆装资料，固定及恢复要求列在上述页面。

配图来自Tesla原厂维修手册。灯或透镜无法固定时，先分别检查灯体两锁片、透镜三锁片及两颗螺钉位置，再恢复背板并确认照明状态。
