2003款广本雅阁2.0L、2.4L电脑板资料端子图

2024年12月8日 05:00:00肖师傅

肖师傅

管理员, Keymaster

12189
文章

1
粉丝

端子速查评论63阅读模式

摘要2003款广本雅阁2.0L、2.4L电脑板资料端子资料。

2003款广本雅阁2.0L、2.4L电脑板资料端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

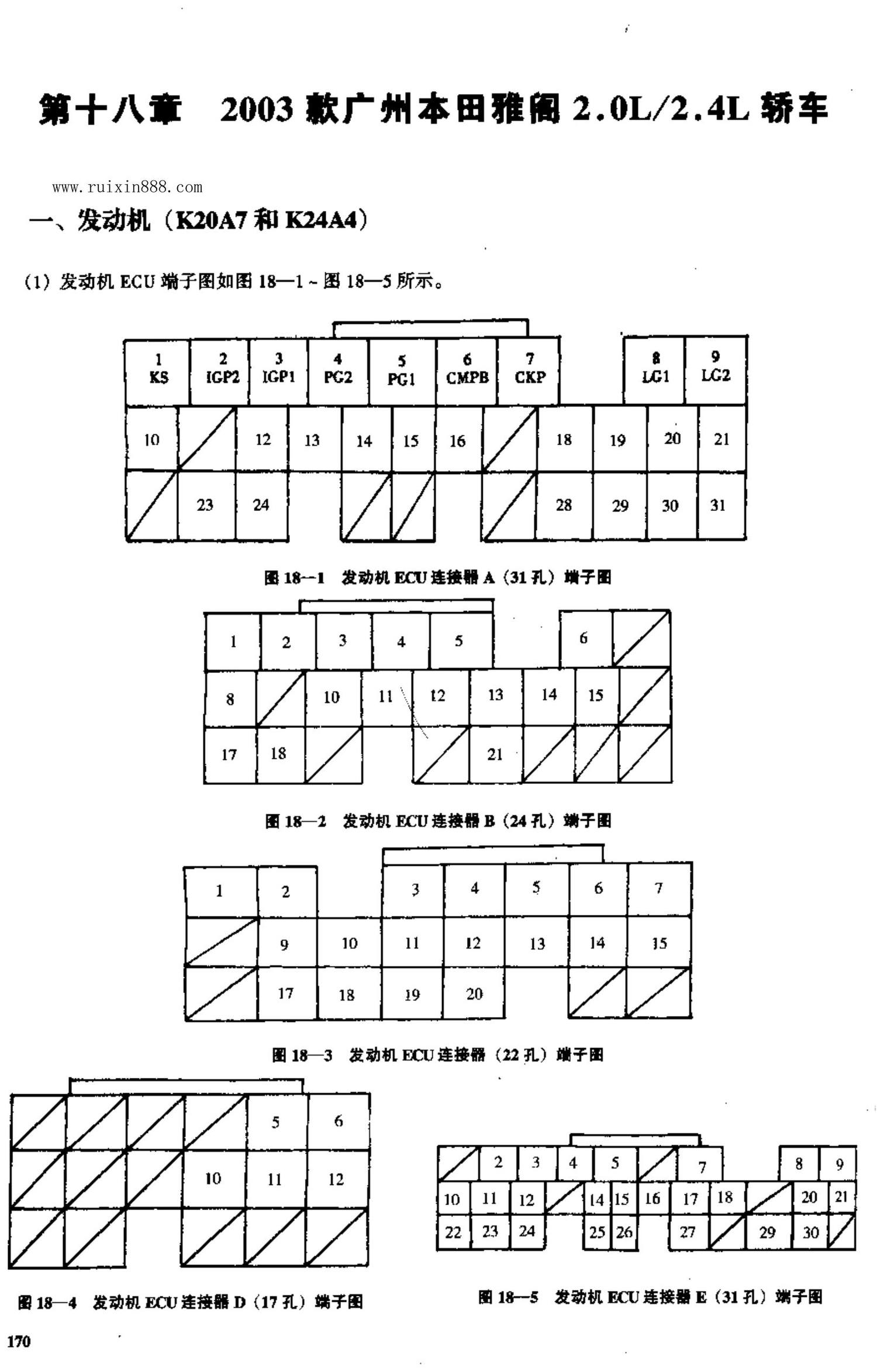

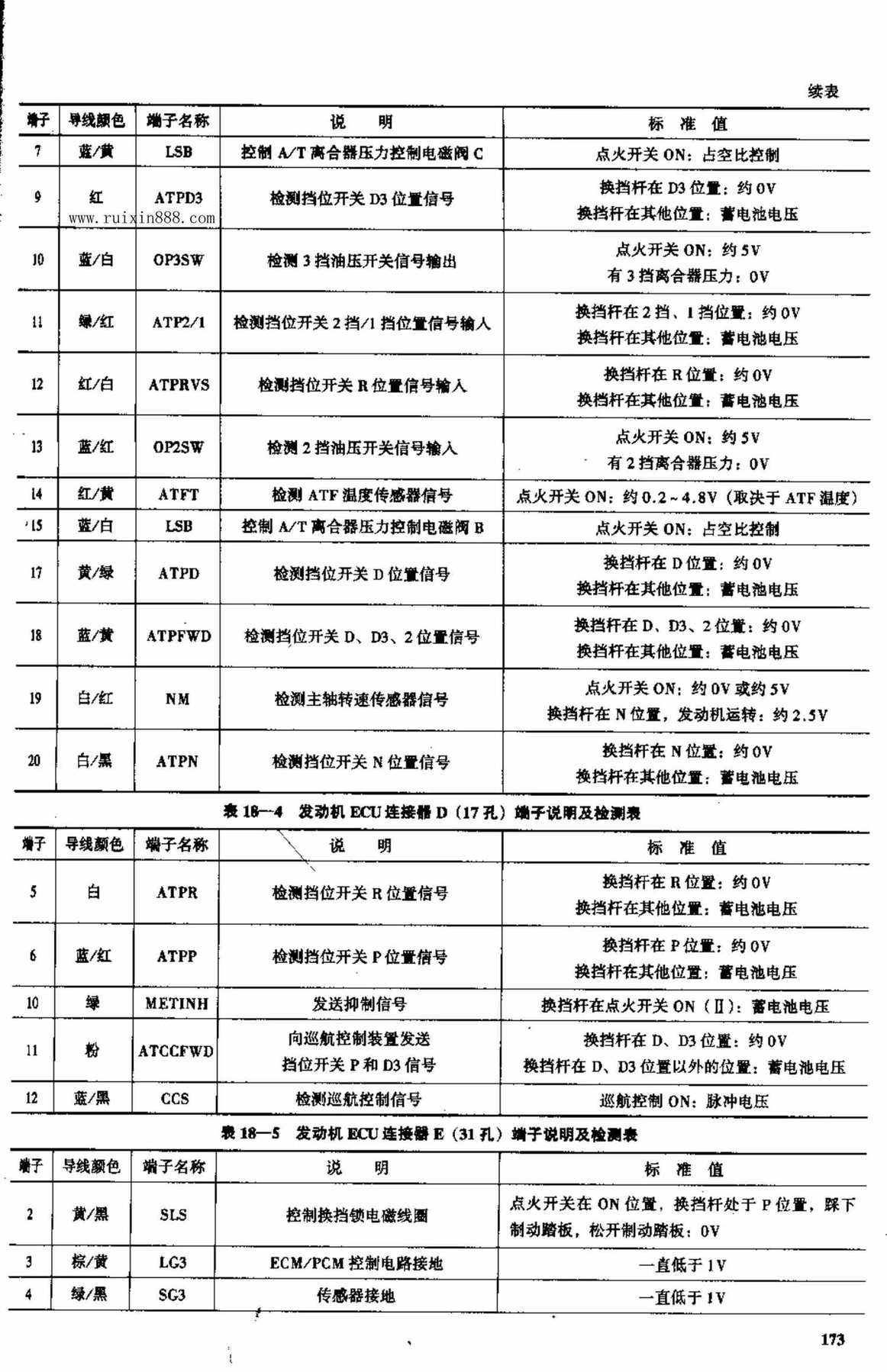

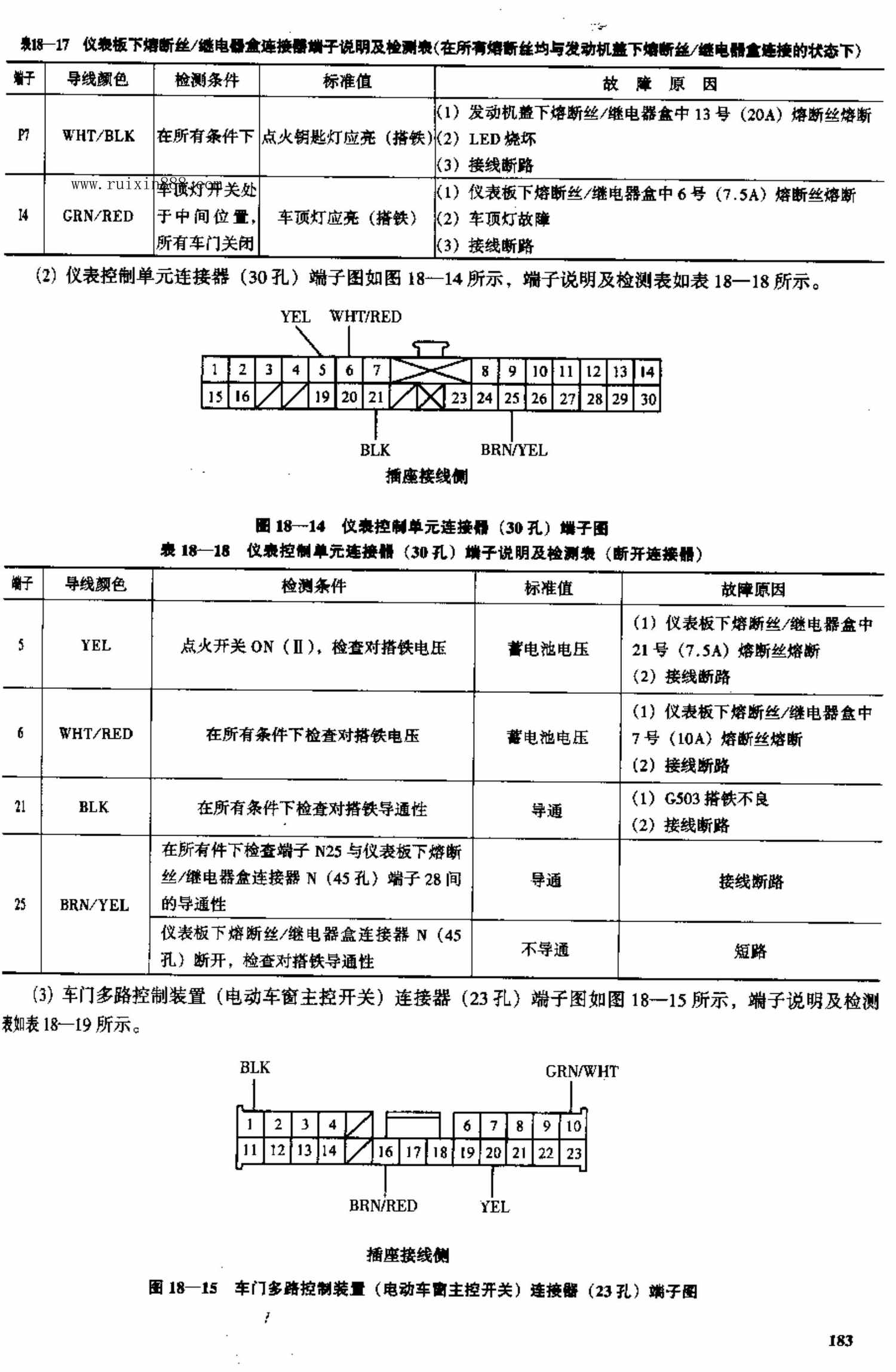

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第1页

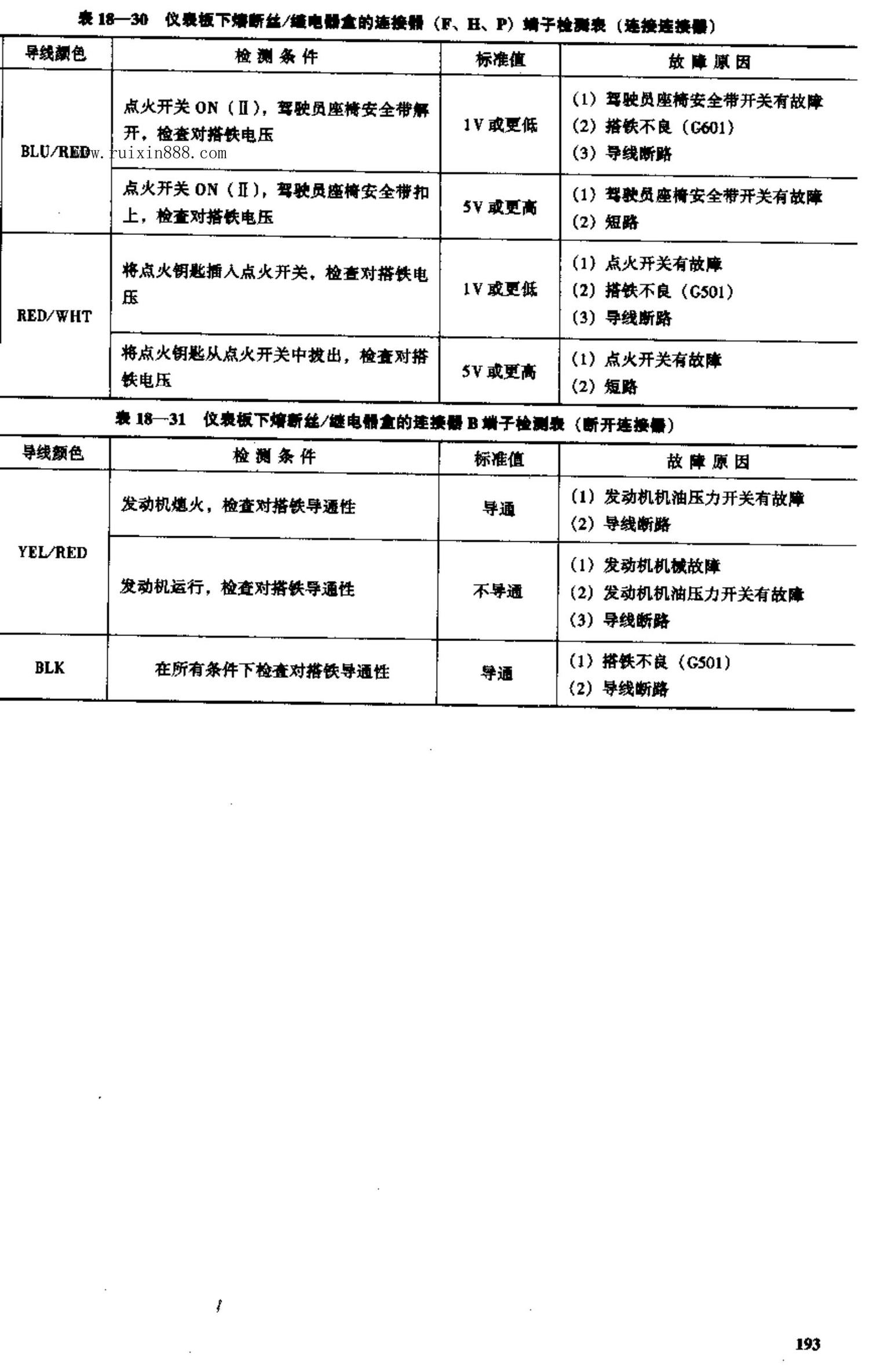

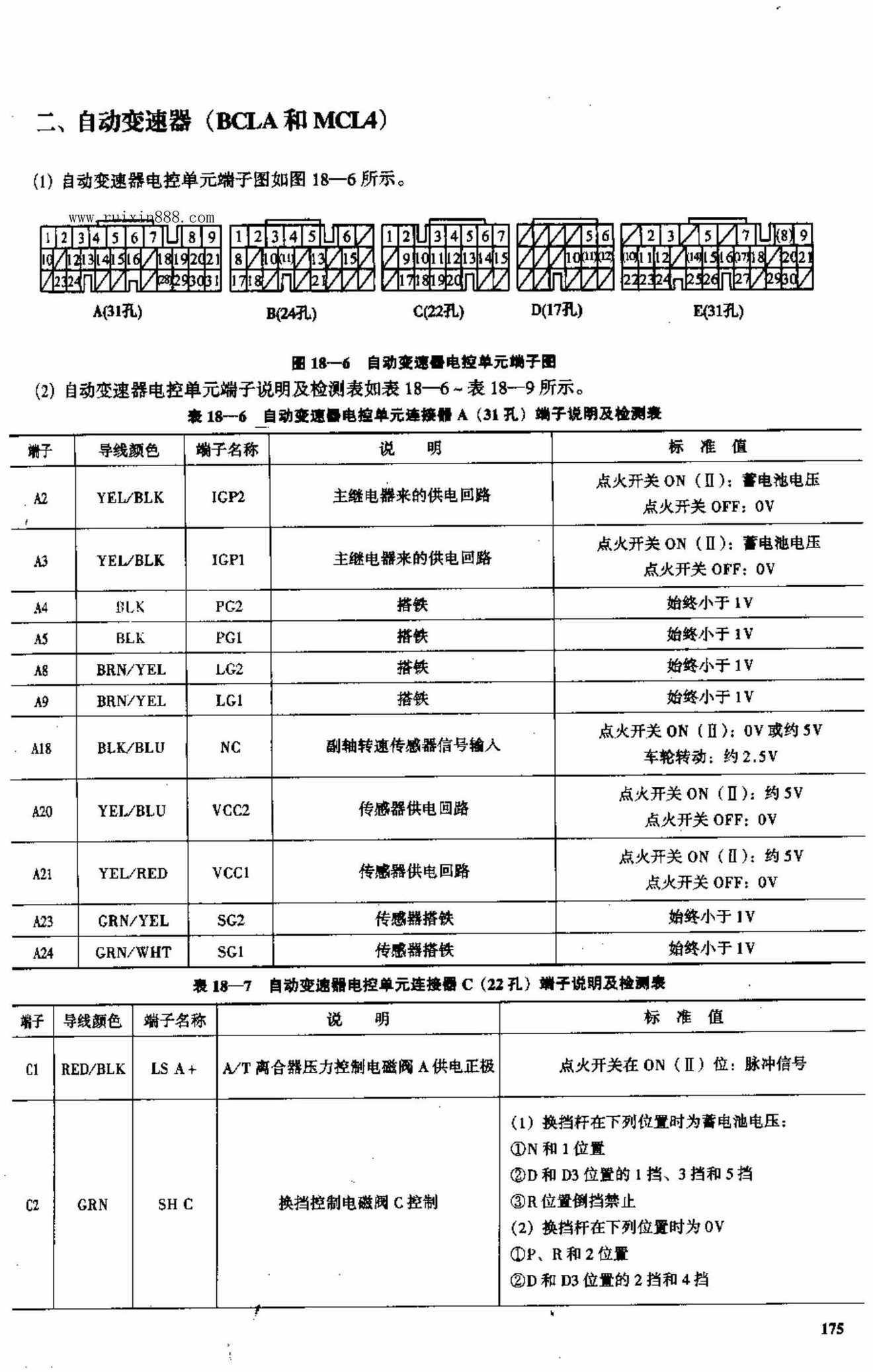

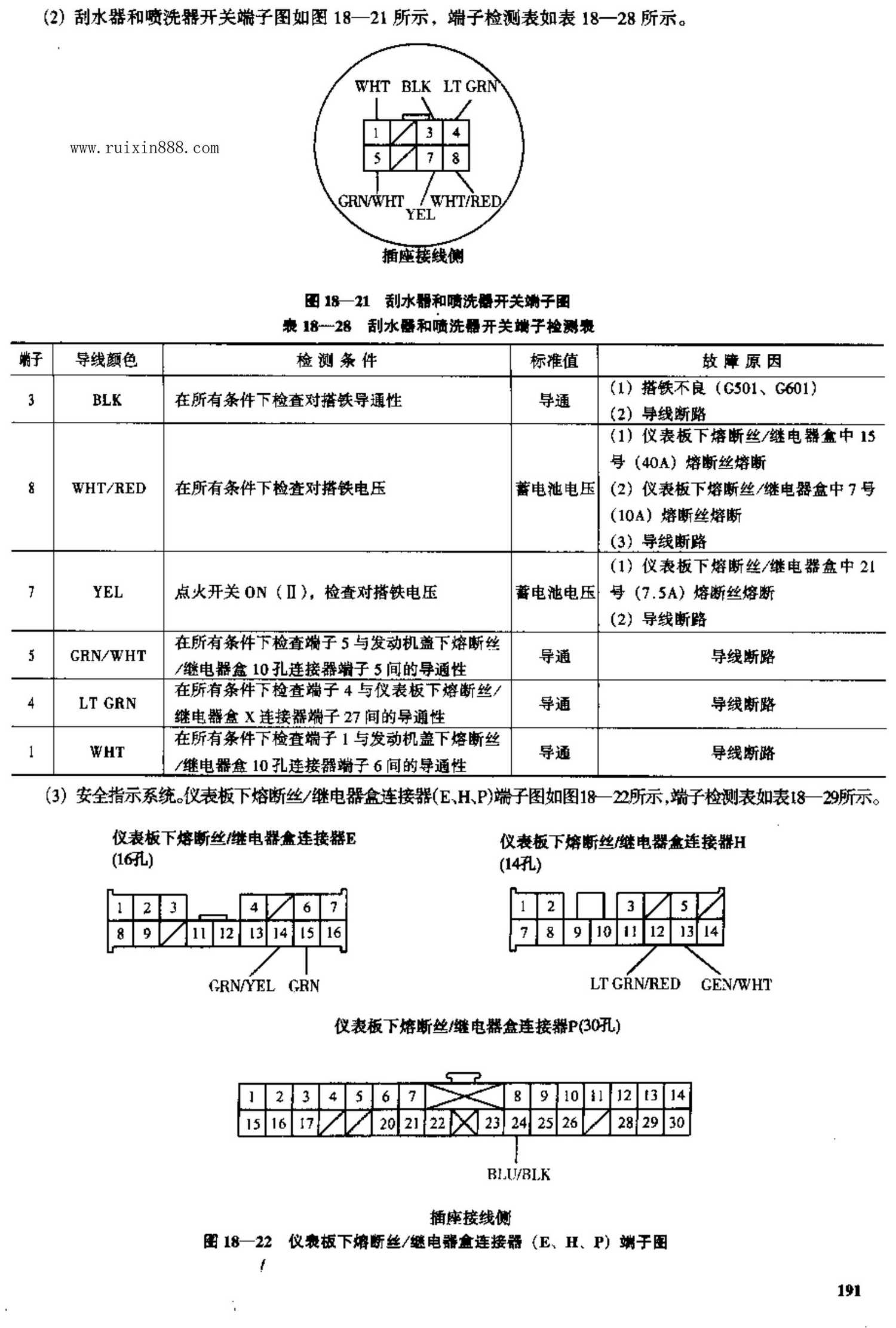

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第2页

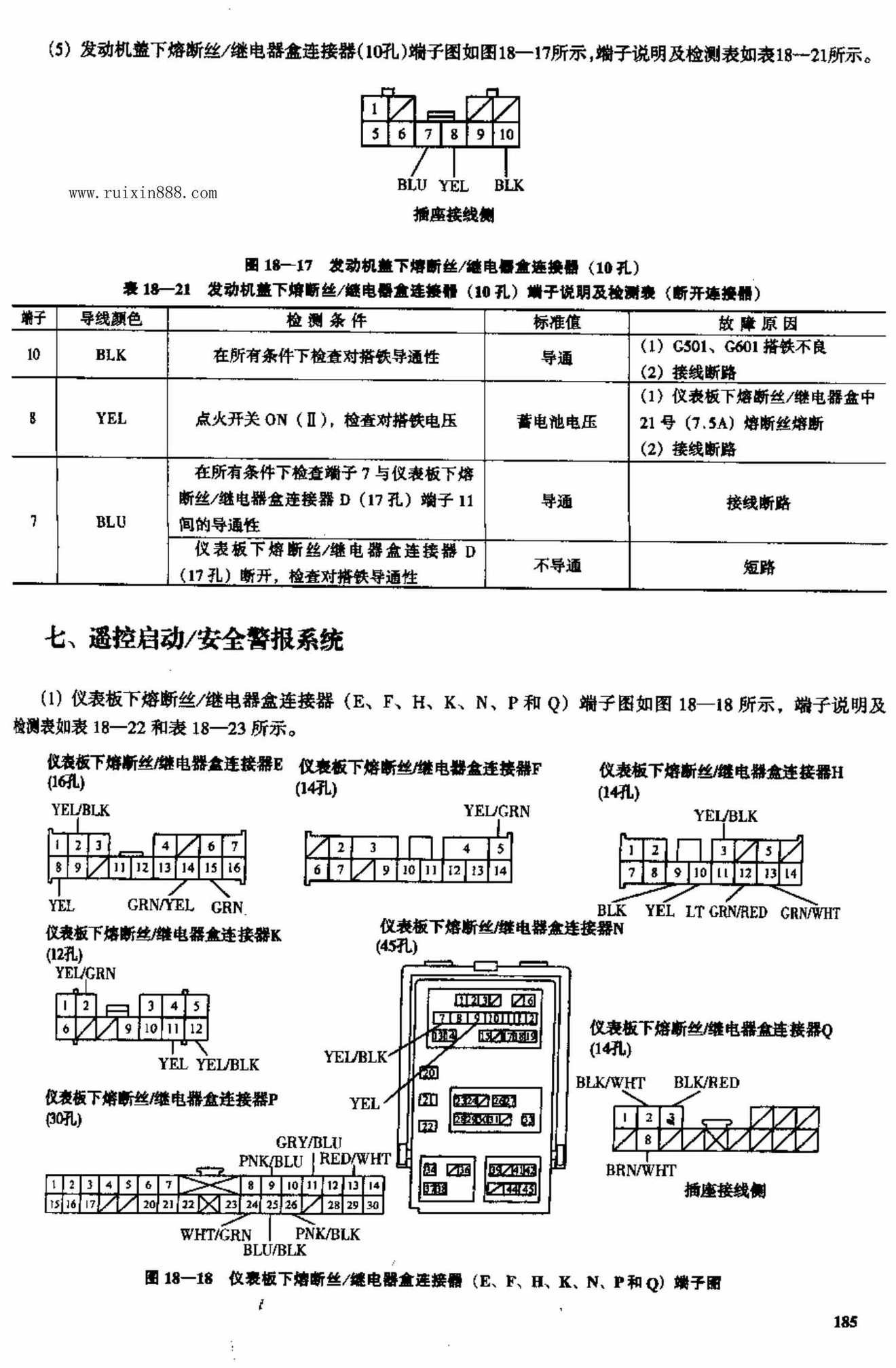

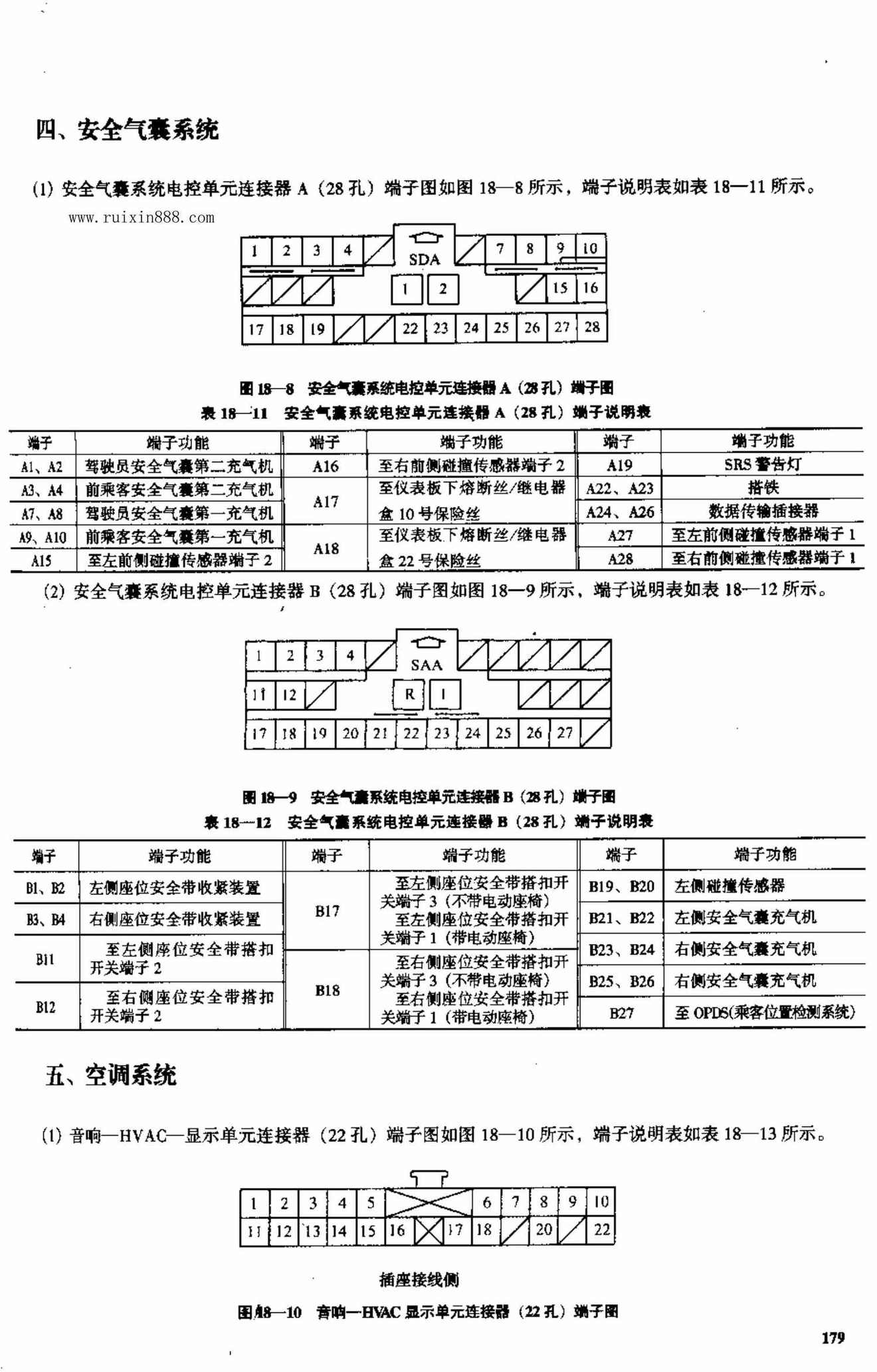

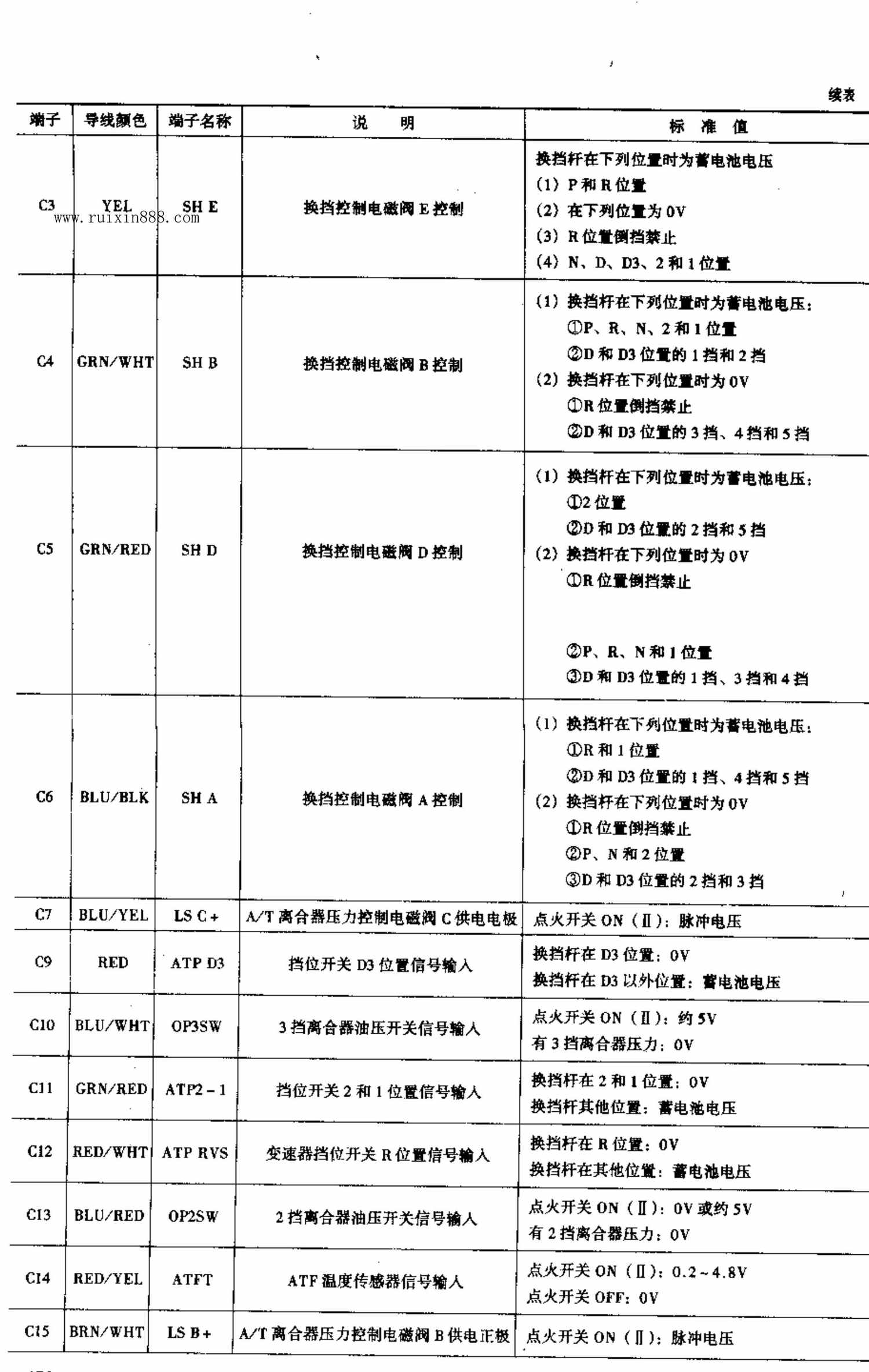

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第3页

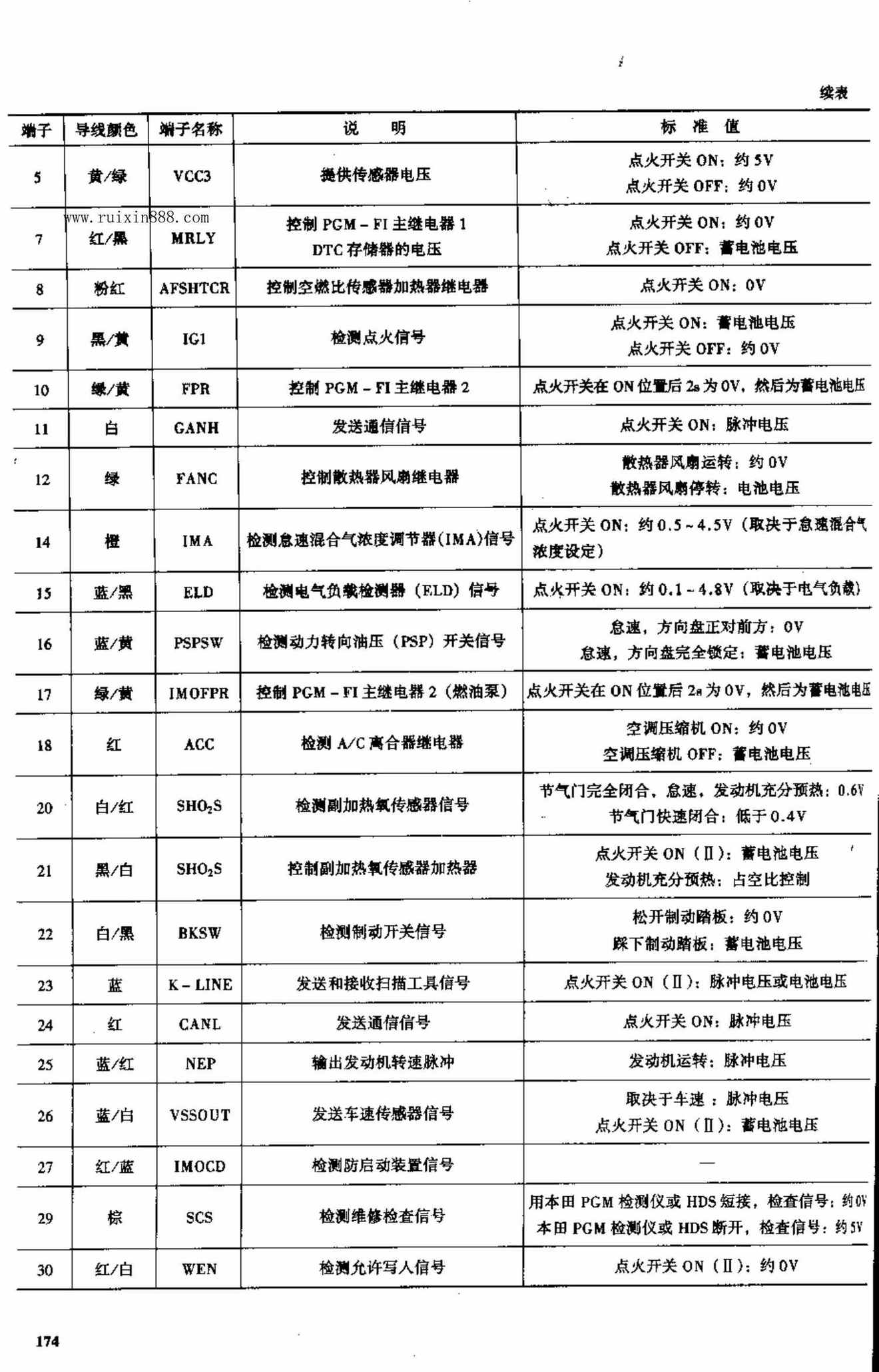

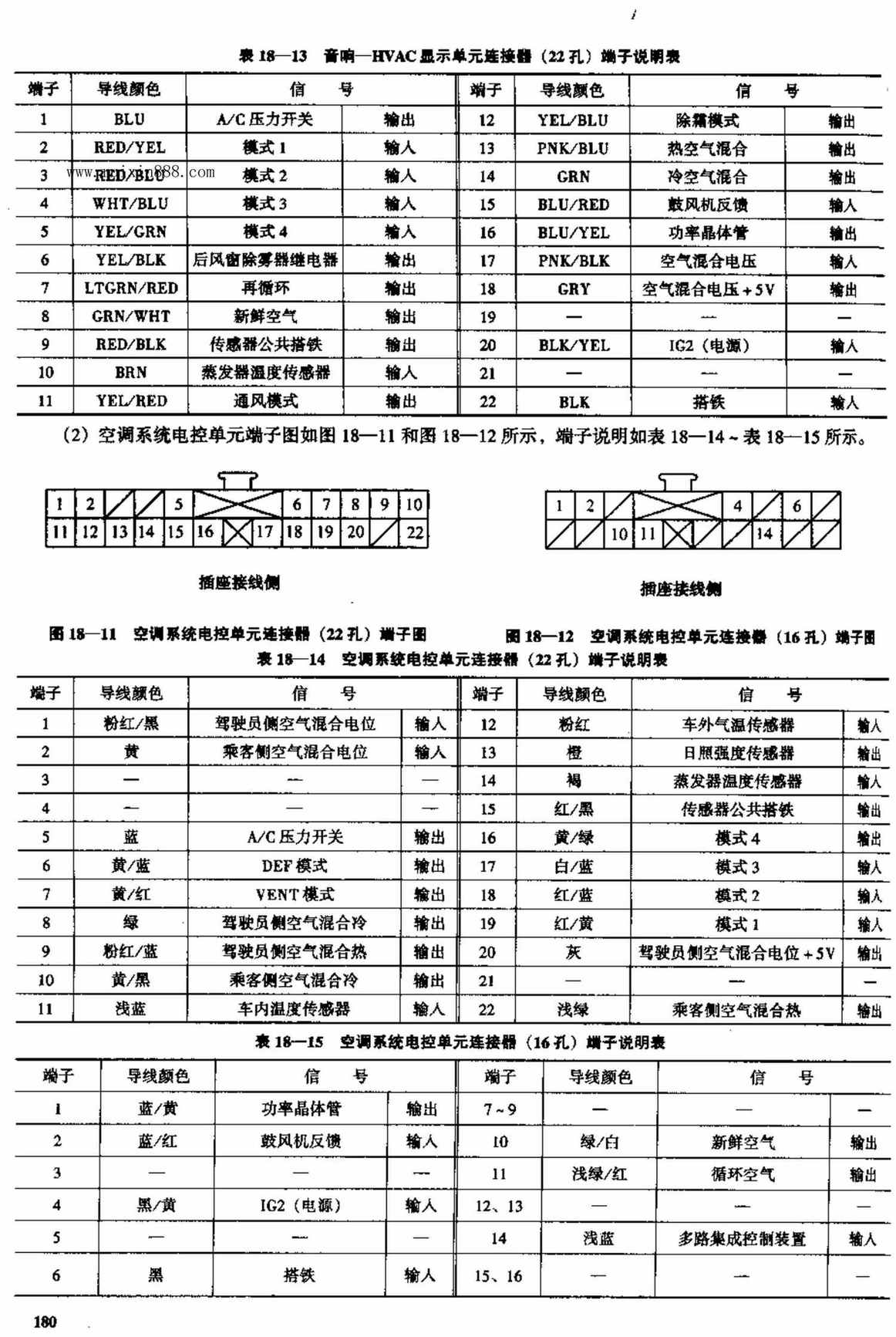

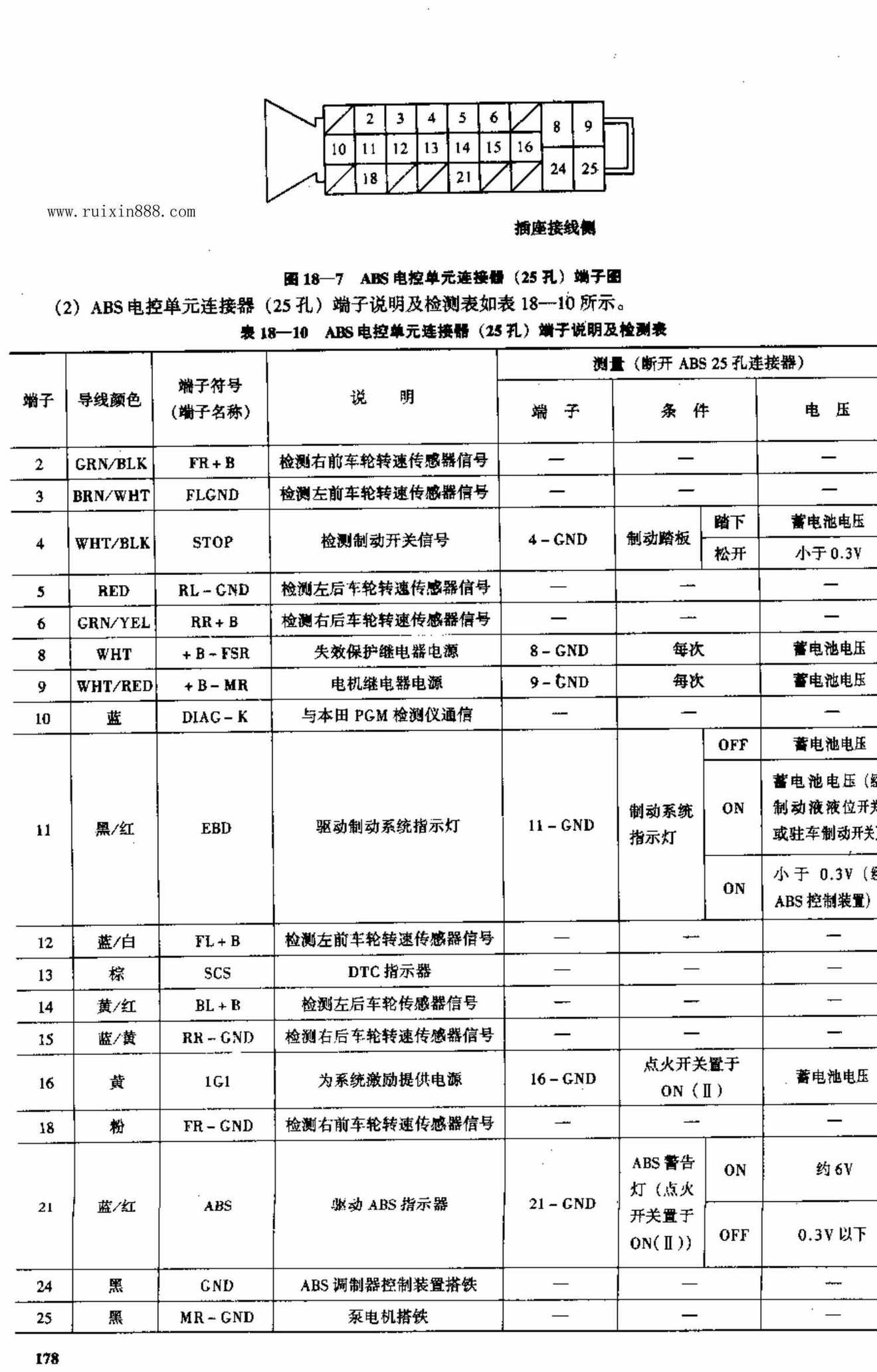

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第4页

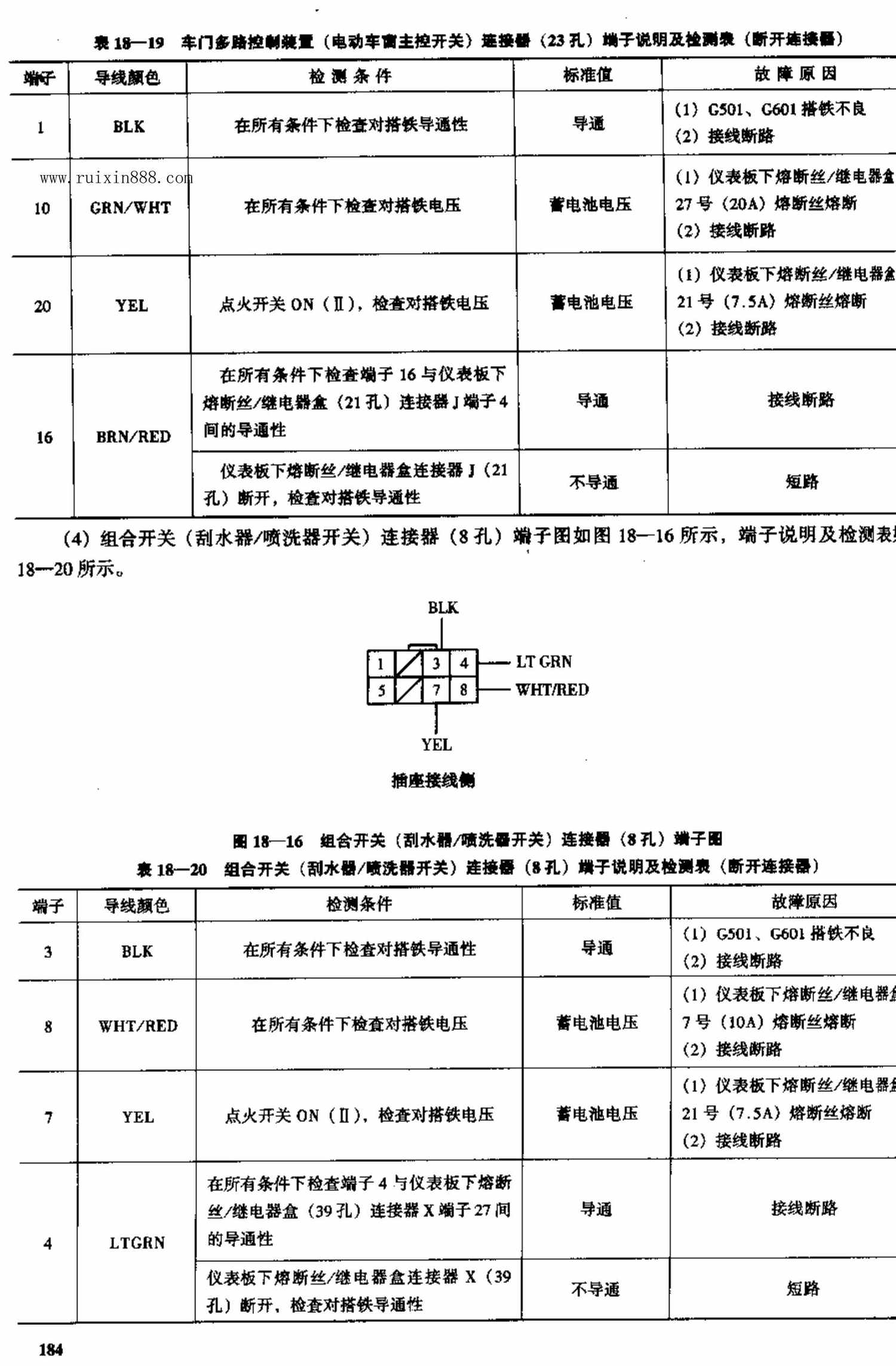

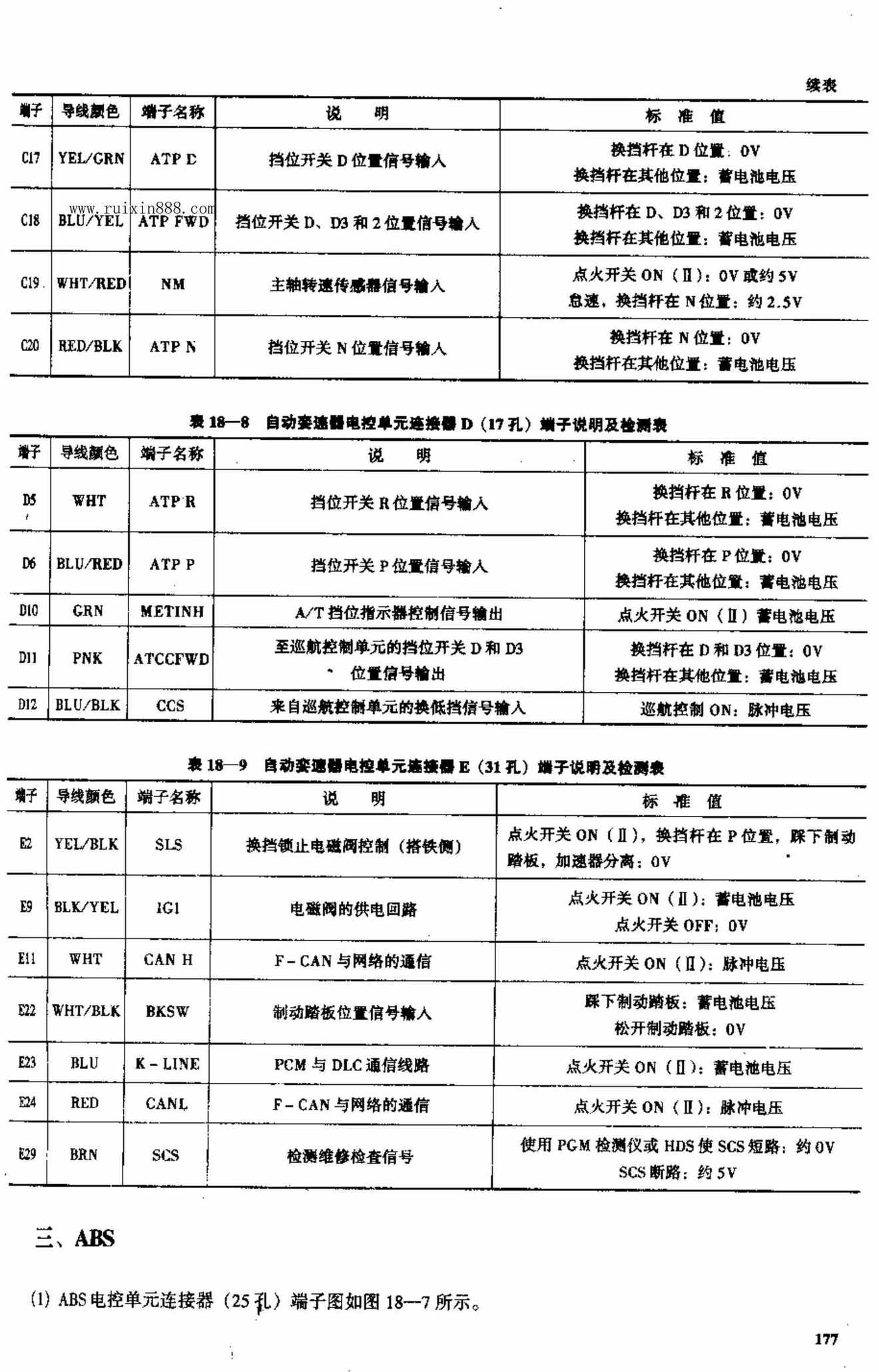

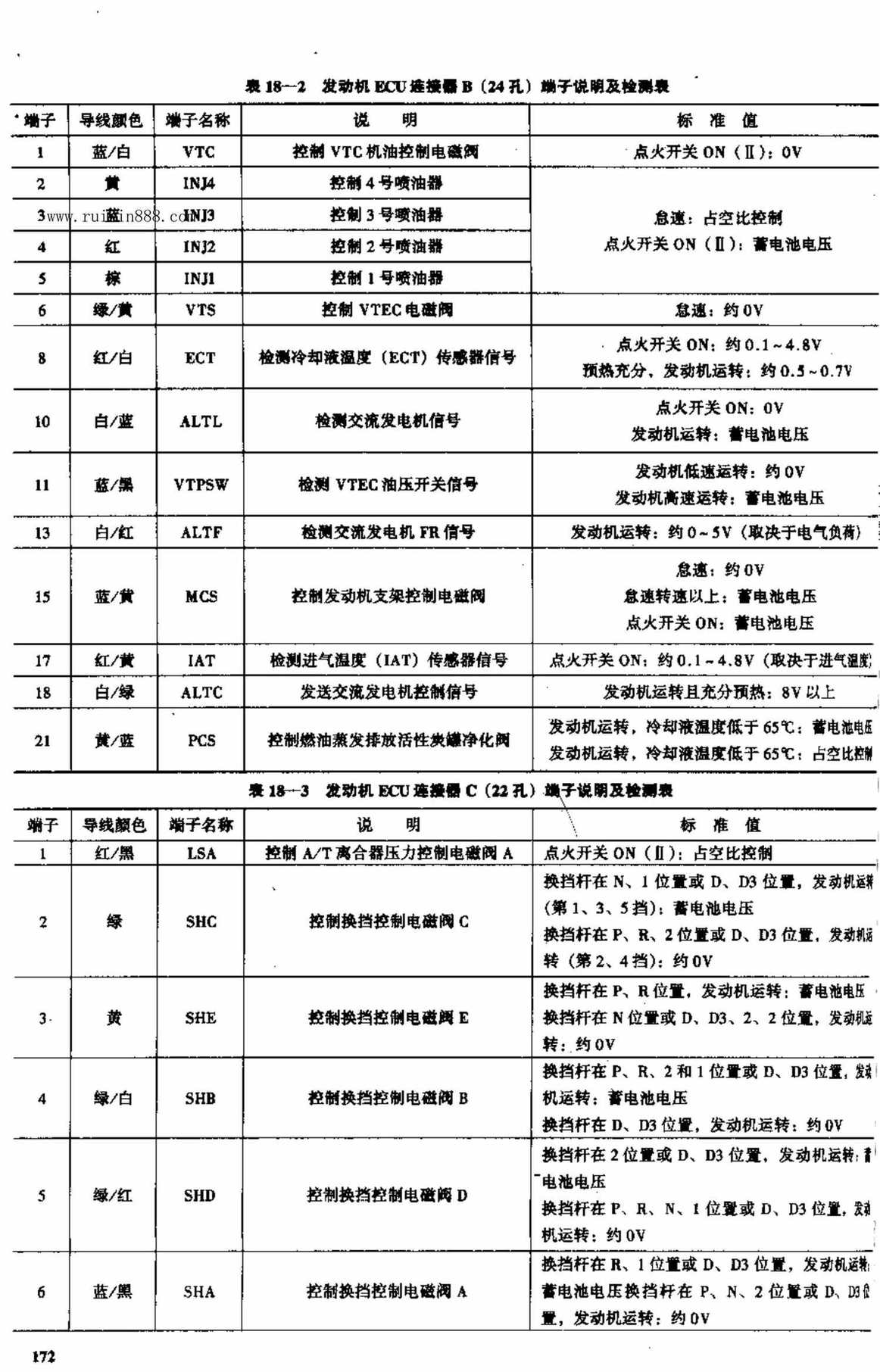

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第5页

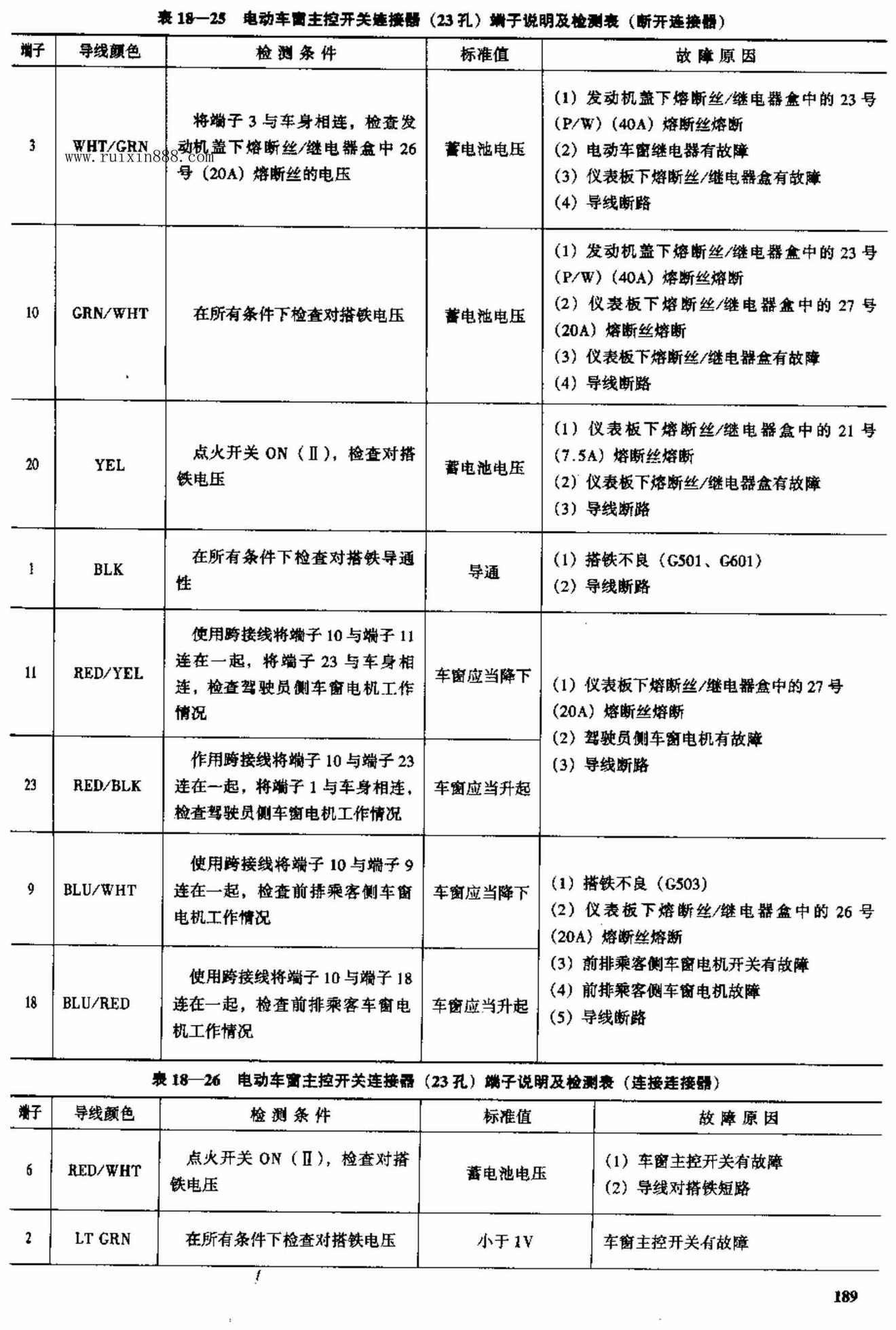

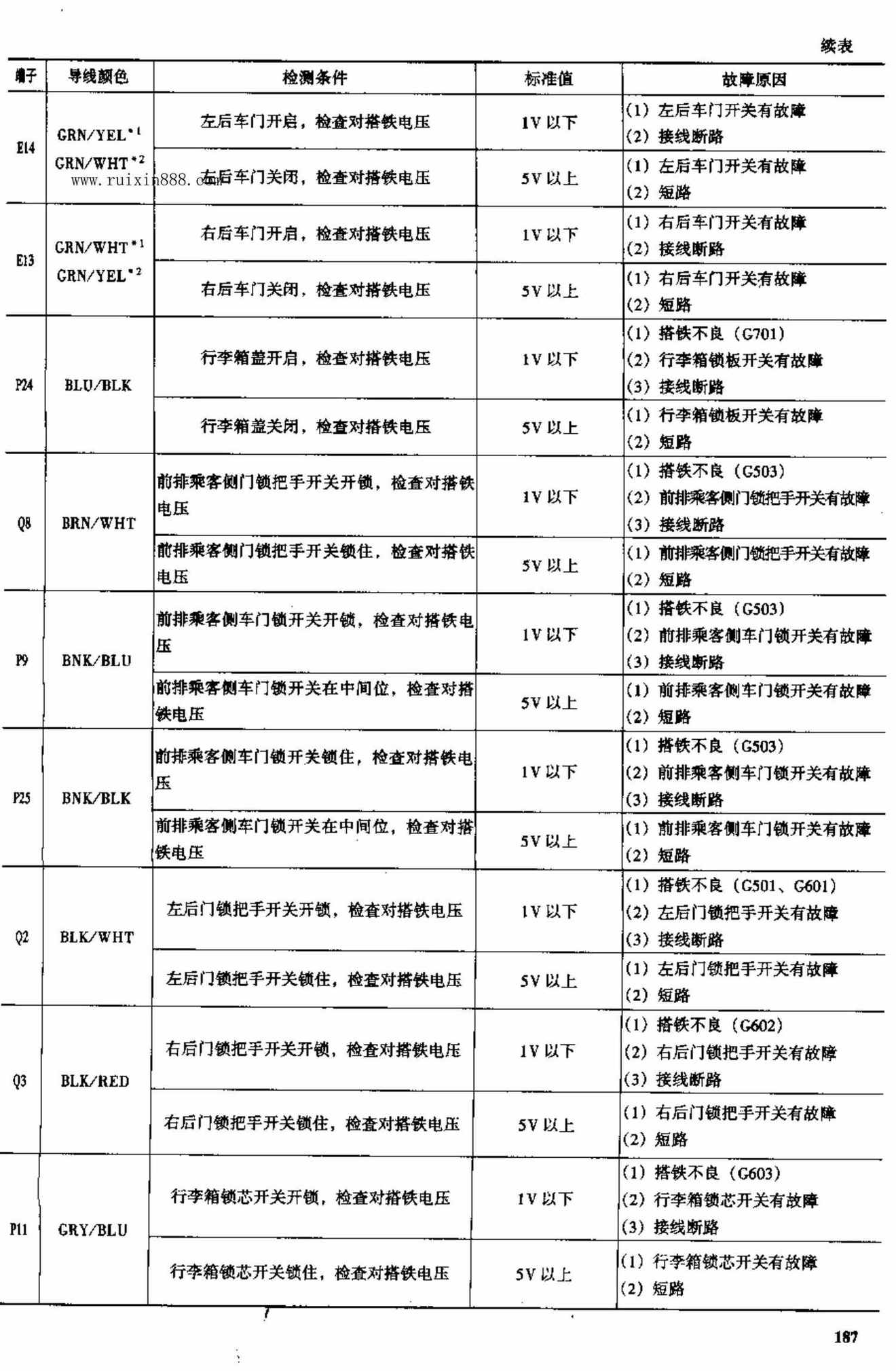

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第6页

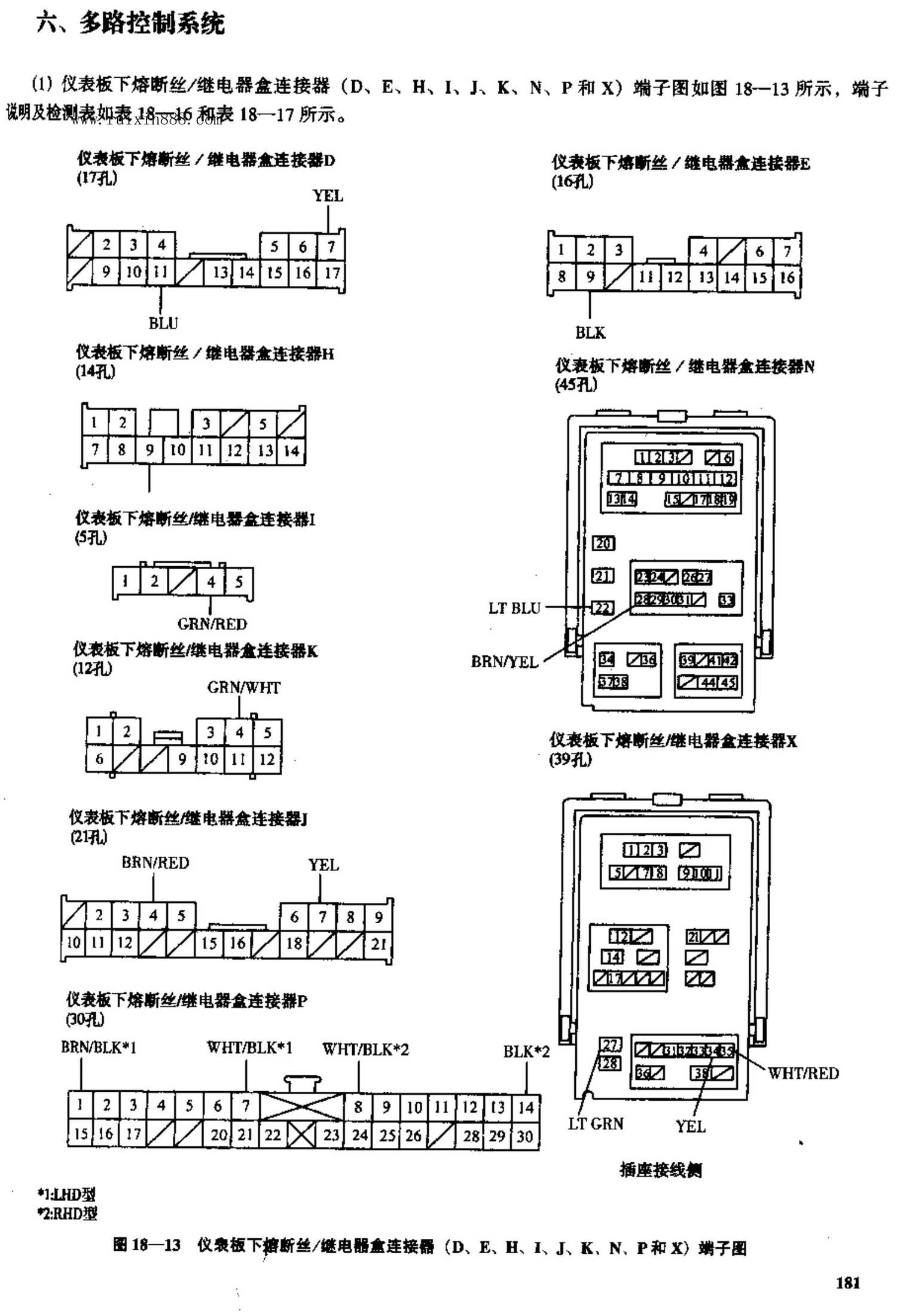

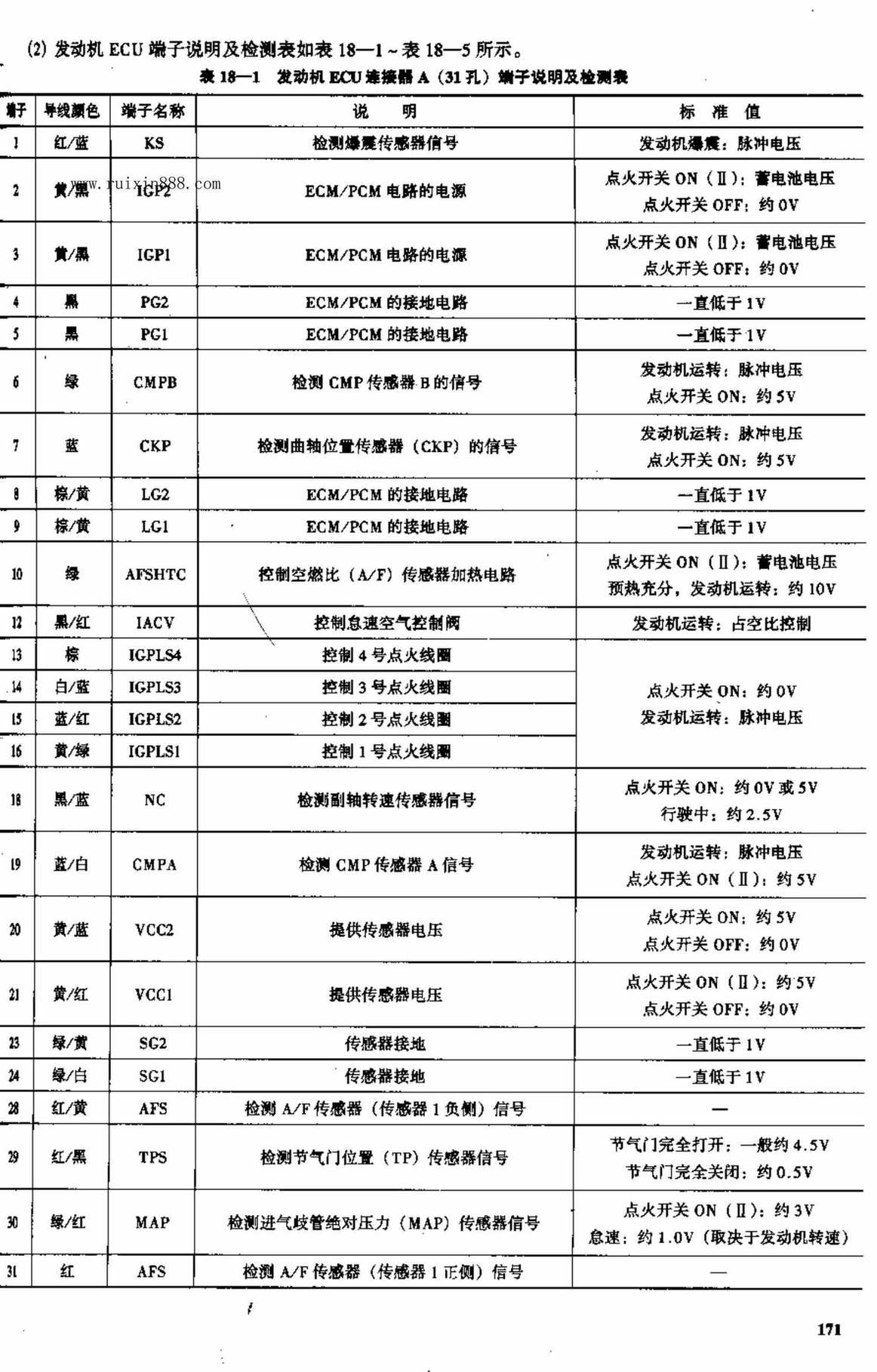

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第7页

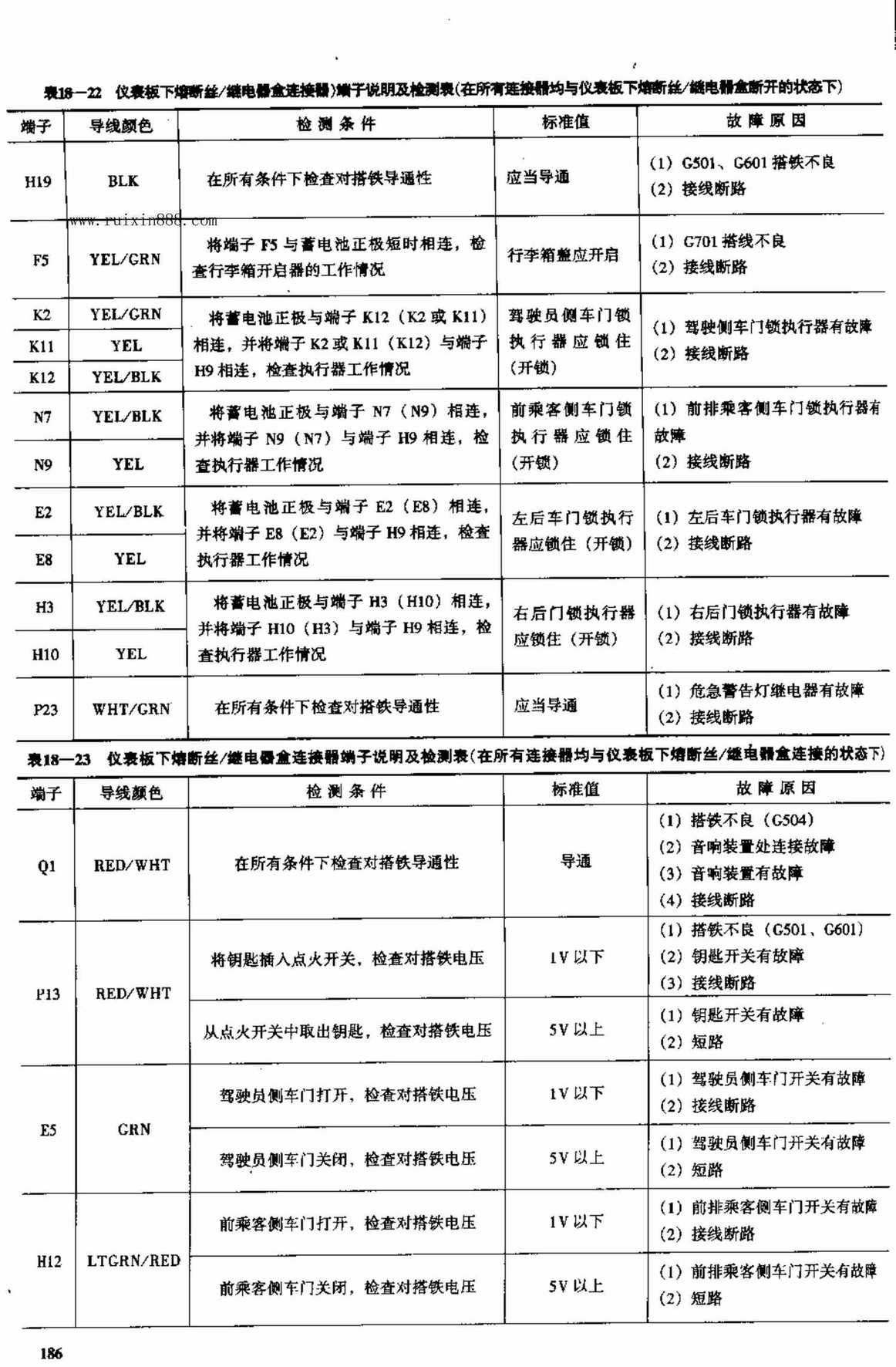

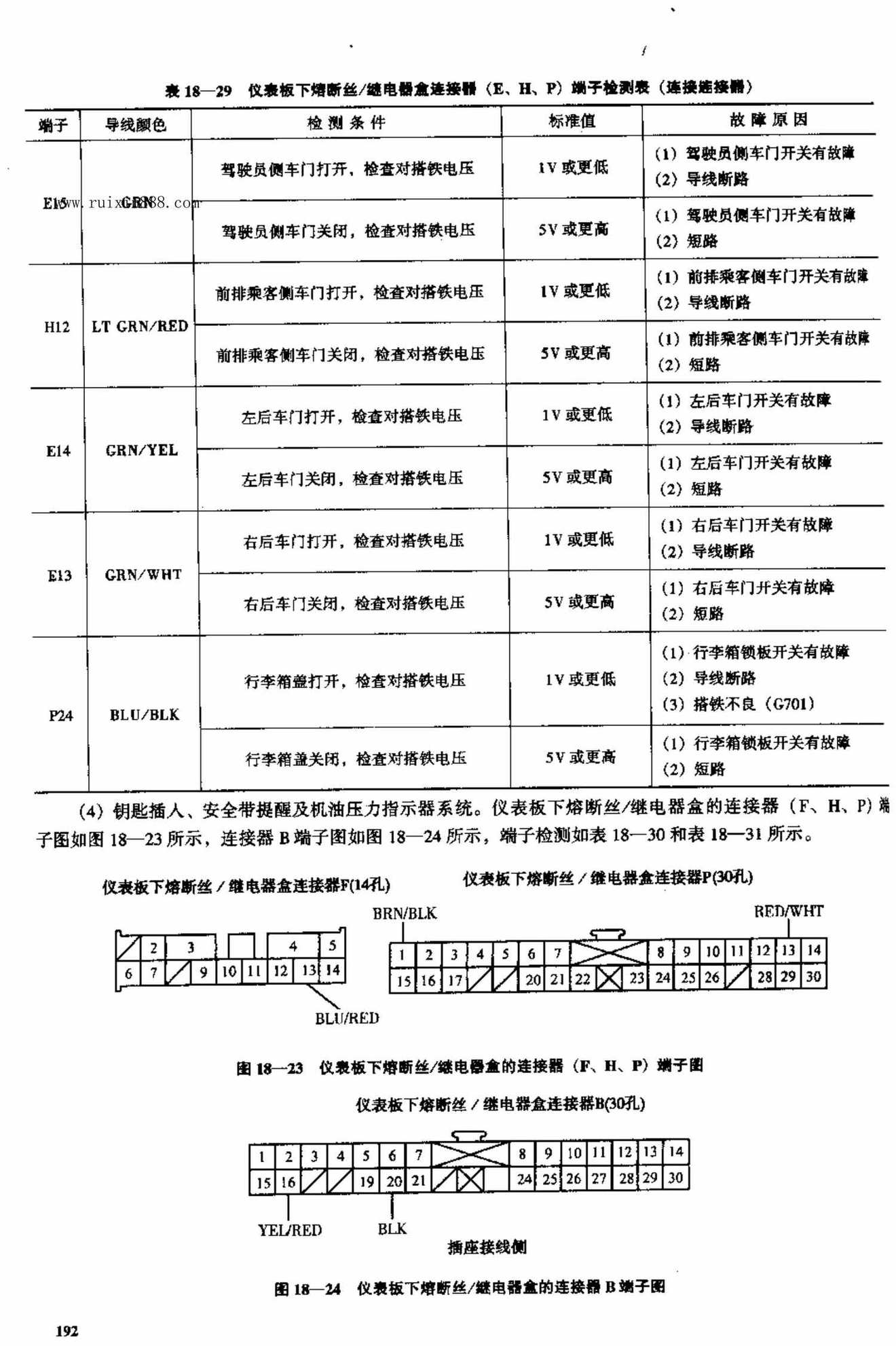

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第8页

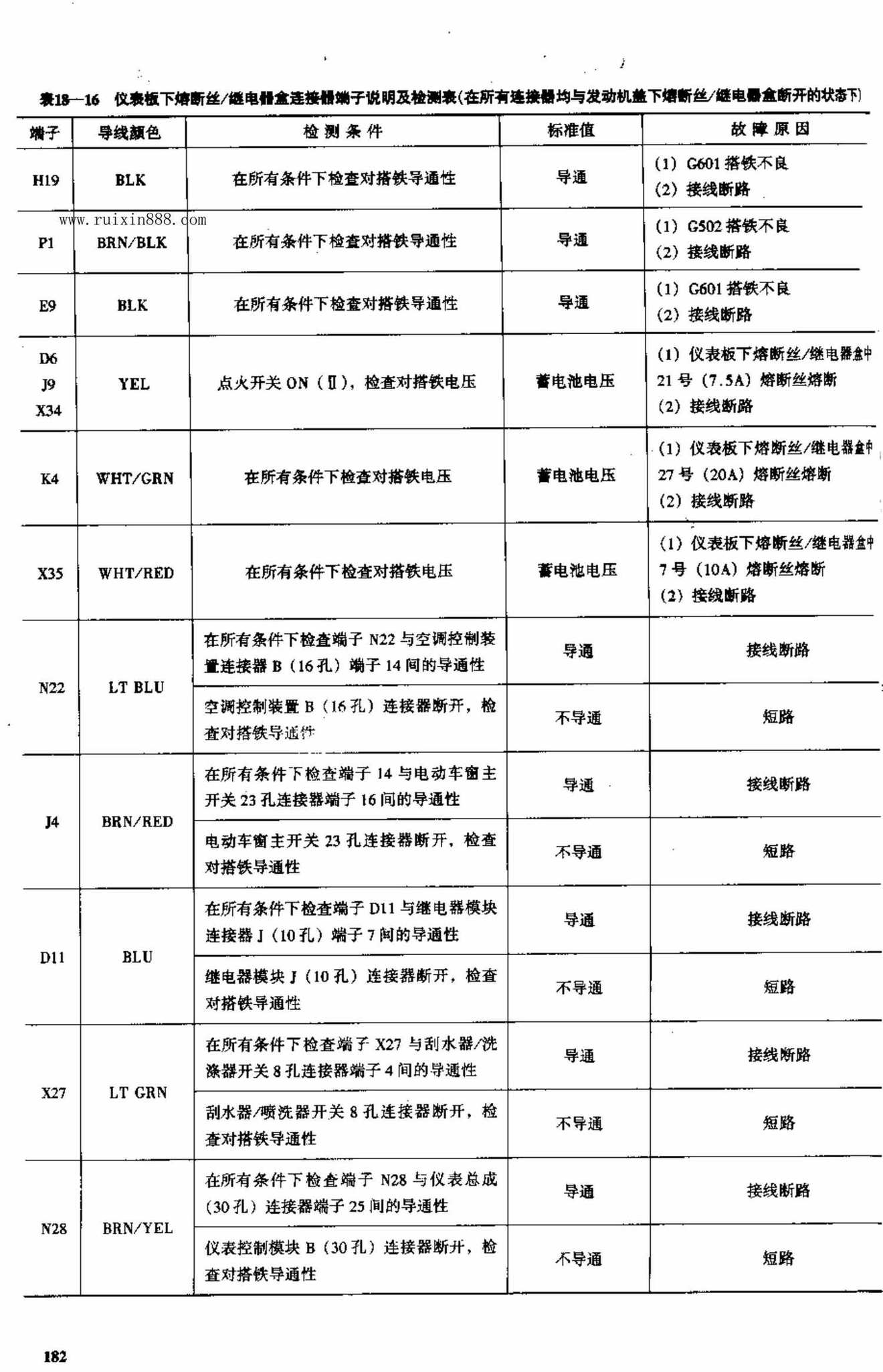

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第9页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第10页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第11页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第12页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第13页

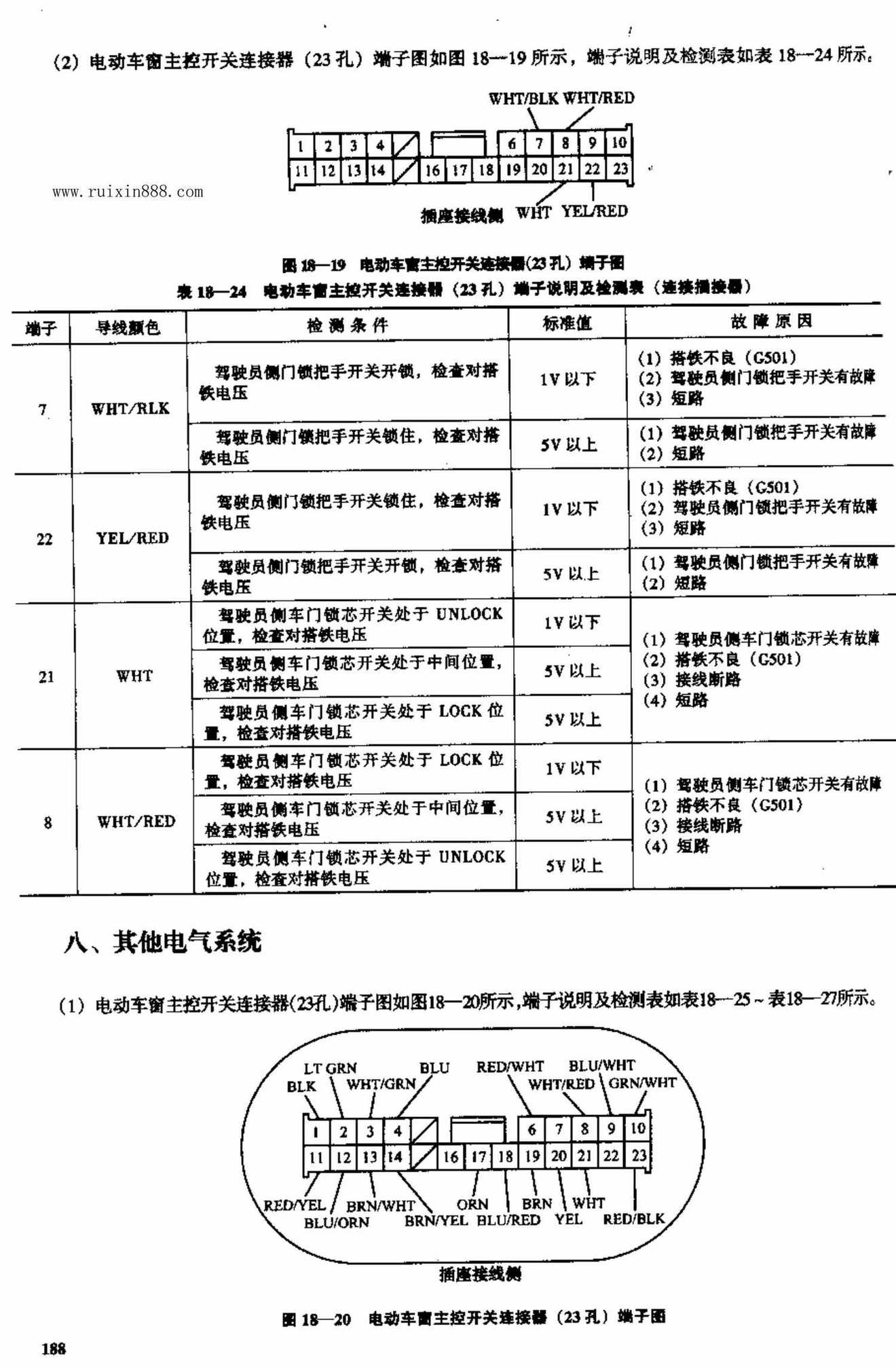

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第14页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第15页

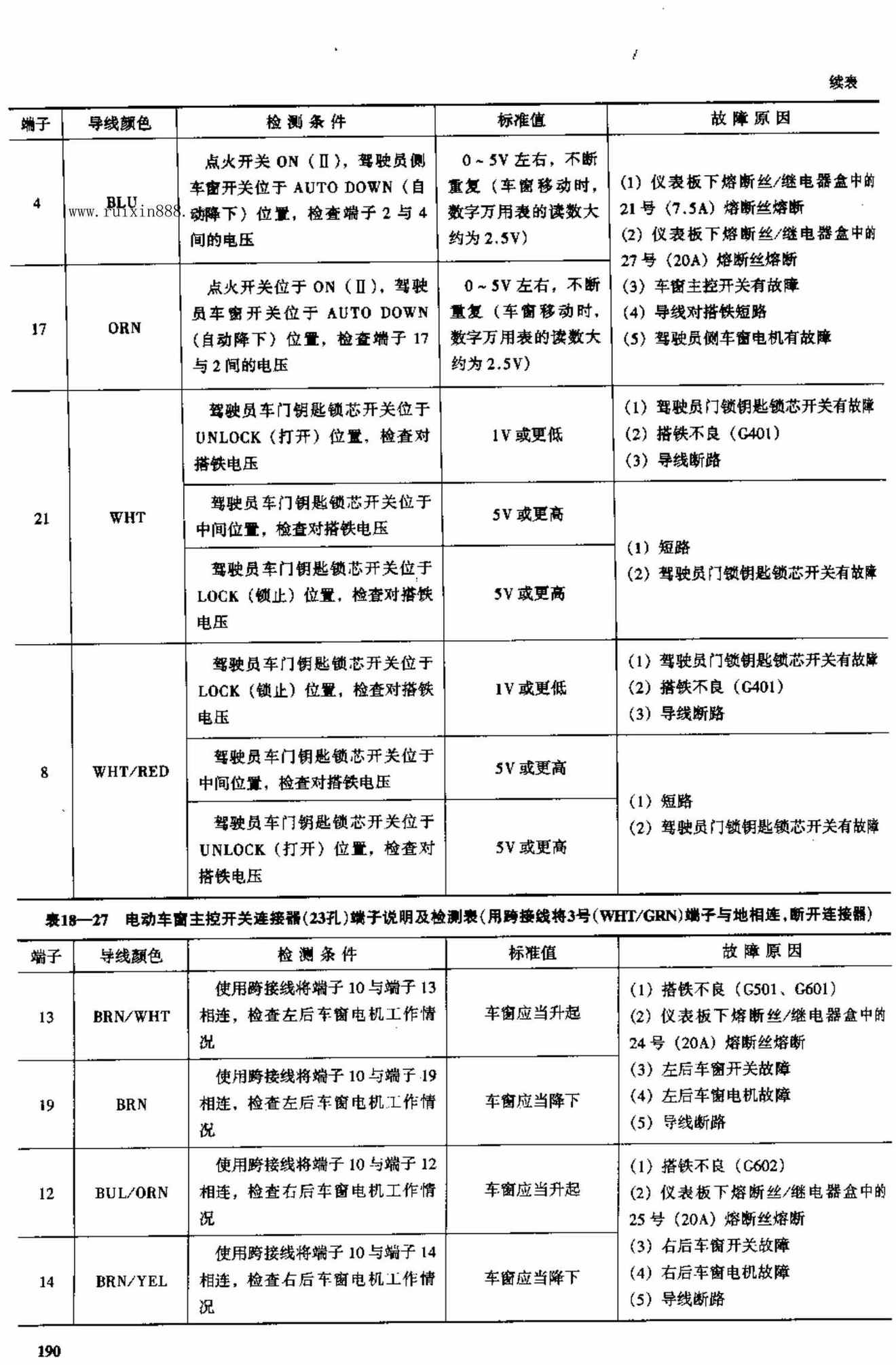

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第16页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第17页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第18页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第19页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第20页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第21页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第22页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第23页

2003款广本雅阁2.0L、2.4L电脑板资料端子图 — 2003款广本雅阁2.0L、2.4L电脑板资料端子图原始资料第24页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
