整理长城哈弗 H1车身电脑(8针+48针+8针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

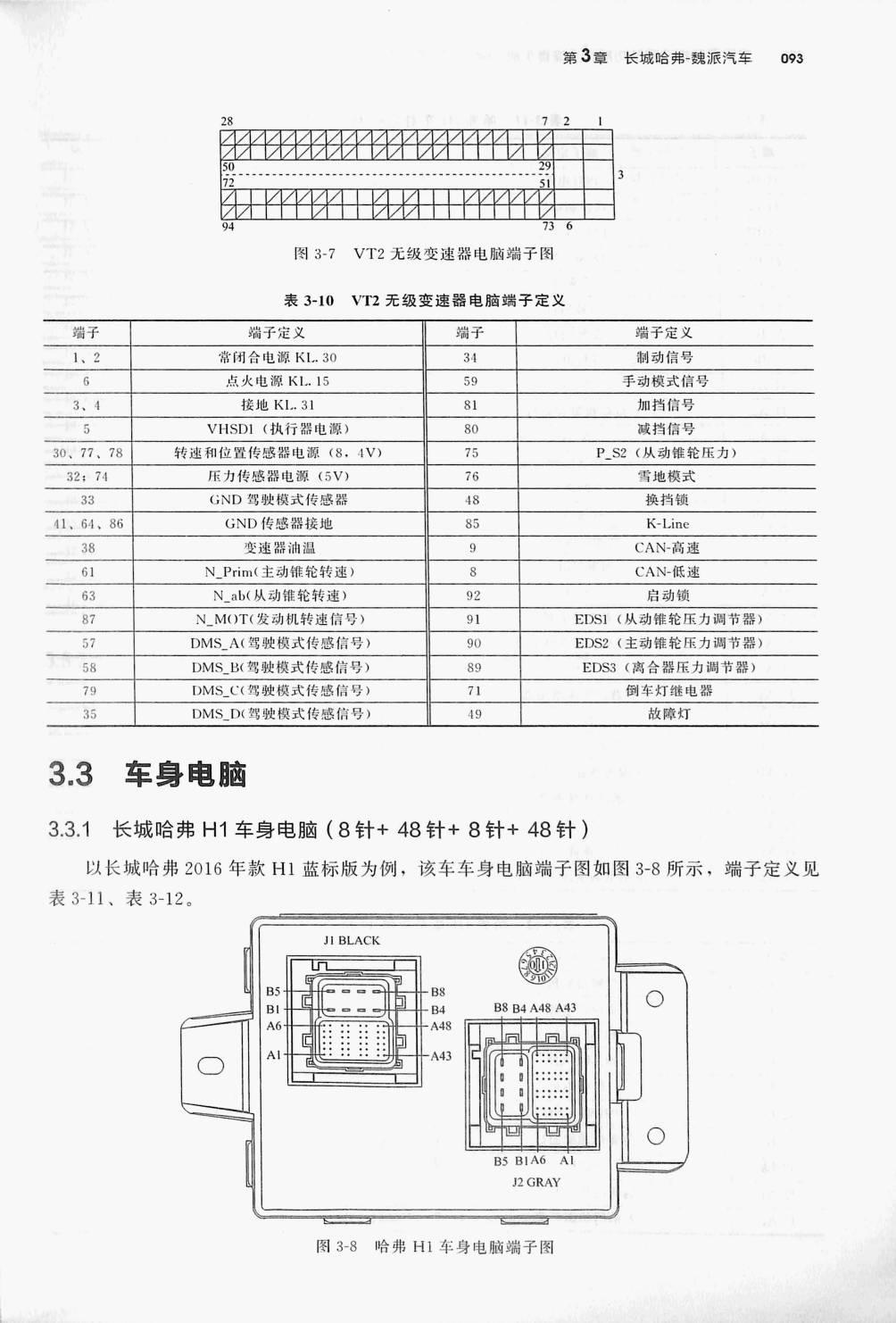

表3-10 VT2无级变速器电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1、2 | 常闭合电源 KL.30 | 34 | 制动信号 |
| 点火电源 KL.15 | 59 | 手动模式信号 | |
| 3、 | 接地 KL.31 | 81 | 加挡信号 |
| VHSDI(执行器电源) | 80 | 减挡信号 | |
| 30、77、78 | 转速和位置传感器电源(8．4V) | 75 | P_S2(从动锥轮压力) |
| 32:74 | 压力传感器电源(5V) | 76 | 雪地模式 |
| 33 | GND 驾驶模式传感器 | 48 | 换挡锁 |
表3-11、表3-12。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| JI BLACK | ||
| B5 | B8 | |
| BI | B4 | B8 B4 A48 A43 |
| A6 | -A48 | |
| AI | -A43 | |
| BS BIA6 AI | ||
| 12 GRAY |

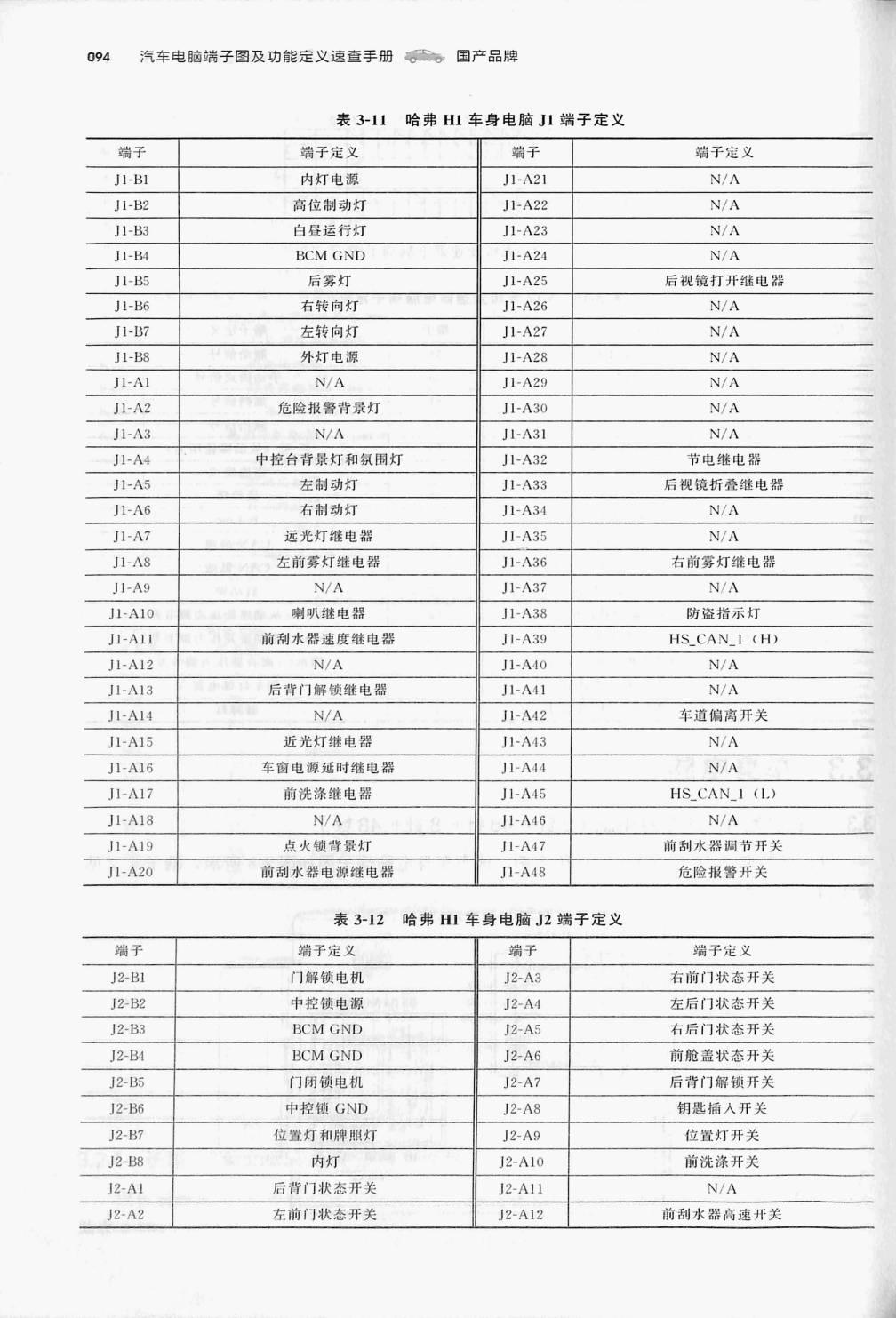

表3-11
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J1-B1 | 内灯电源 | J1-A21 | N/A |
| J1-B2 | 高位制动灯 | J1-A22 | N/A |
| J1-B3 | 白昼运行灯 | J1-A23 | N/A |
| 11-B4 | BCM GND | J1-A24 | N/A |
| J1-B5 | 后雾灯 | J1-A25 | 后视镜打开继电器 |
| 11-B6 | 冇转向灯 | J1-A26 | N/A |
| J1-B7 | 左转向灯 | J1-A27 | N/A |
| 11-B8 | 外灯电源 | J1-A28 | N/A |
| J1-A1 | N/A | J1-A29 | N/A |
| J1-A2 | 危险报警背景灯 | JI-A30 | N/A |
| J1-A3 | N/A | J-A31 | N/A |
| 11-A4 | 中控台背景灯和氛围灯 | J1-A32 | 节电继电器 |
| 11-45 | 左制动灯 | J1-A33 | 后视镜折叠继电器 |
| J1-A6 | 右制动灯 | J1-A34| | N/A |
| J1-A7 | 远光灯继电器 | J1-A35 | N/A |
| 1-A8 | 左前雾灯继电器 | J1-A36 | 右前雾灯继电器 |
| J1-A9 | N/A | 11-437 | N/A |
| J1-A10 | 喇叭继电器 | J1-A38 | 防盗指示灯 |
| 31-A11 | 前刮水器速度继电器 | 11-A39 | HS_CAN_I(H) |
| J1-A12 | N/A | 11-A40 | N/A |
| J1-A13 | 后背门解锁继电器 | J1-A41 | N/A |
| J1-A14 | N/A | J1-412 | 车道偏离开关 |
| J1-A15 | 近光灯继电器 | J1-A43 | N/A |
| J1-A16 | 车窗电源延时继电器 | 11-A44 | N/A |
| J1-A17 | 前洗涤继电器 | J1-A45 | HS_CAN_1(L) |
| J1-A18 | N/A | J1-A46 | N/A |
| 1-419 | 点火锁背景灯 | J1-447 | 前刮水器调节开关 |
| J1-A20 | 前刮水器电源继电器 | J1-A48 | 危险报警开关 |
表3-12
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| J2-B1 | 门解锁电机 | J2-A3 | 右前门状态开关 |
| 12-B2 | 中控锁电源 | J2-A4 | 左后门状态开关 |
| J2-B3 | BCM GND | J2-A5 | 右后门状态开关 |
| J2-B4 | BCM GND | J2-A6 | 前舱盖状态开关 |
| J2-B5 | 门网锁电机 | J2-A7 | 后背门解锁开关 |
| 12-B6 | 中控锁 GND | J2-A8 | 钥匙插入开关 |
| J2B7 | 位置灯和牌照灯 | J2-A9 | 位置灯开关 |
| J2-B8 | 内灯 | 12-A10 | 前洗涤开关 |
| J2-AI | 后背门状态开关 | J2-A11 | N/A |
| J2-A2 | 左前门状态开关 | J2-A12 | 前刮水器高速开关 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
