一汽大众3321 迈腾 B8 基本装备 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

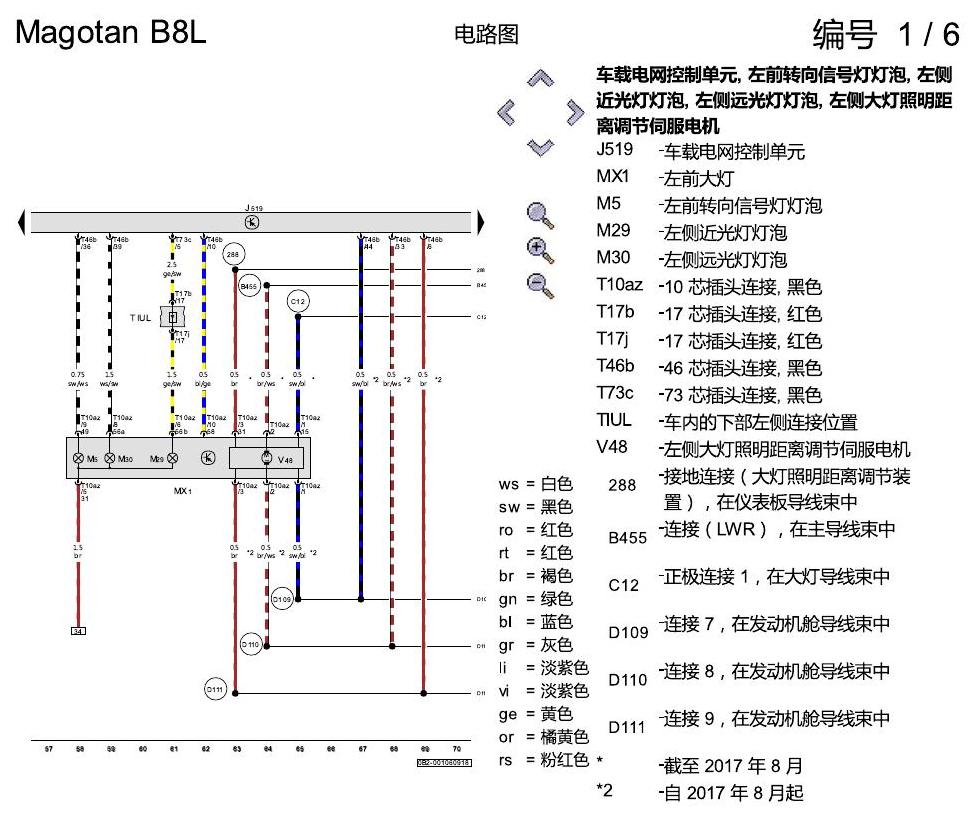

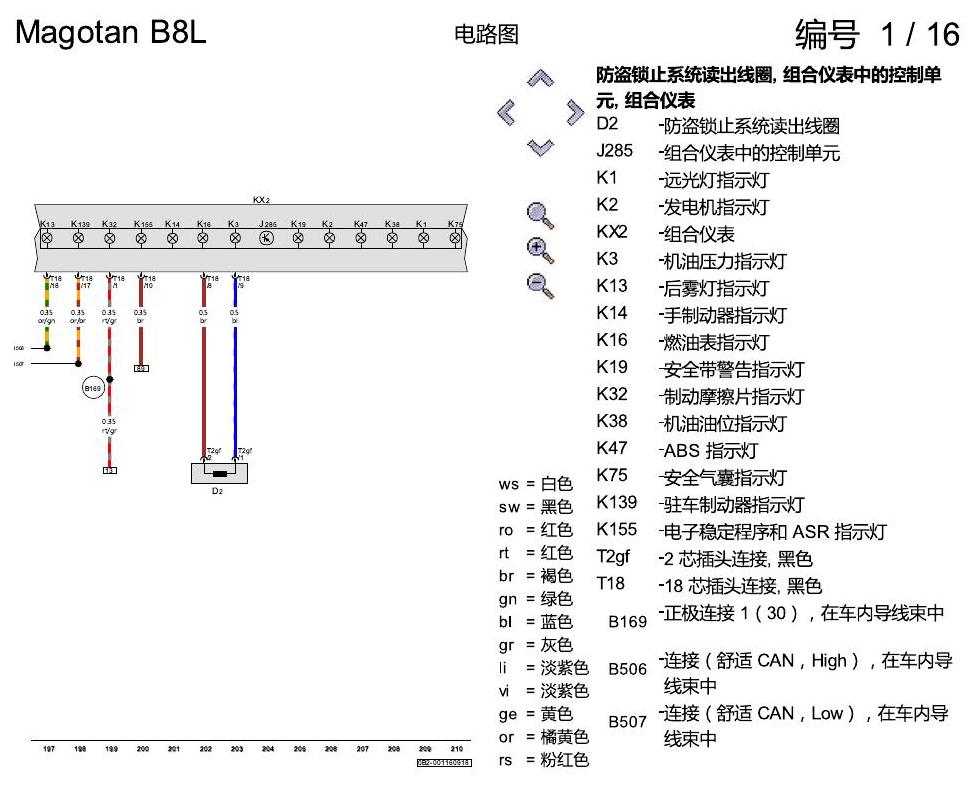

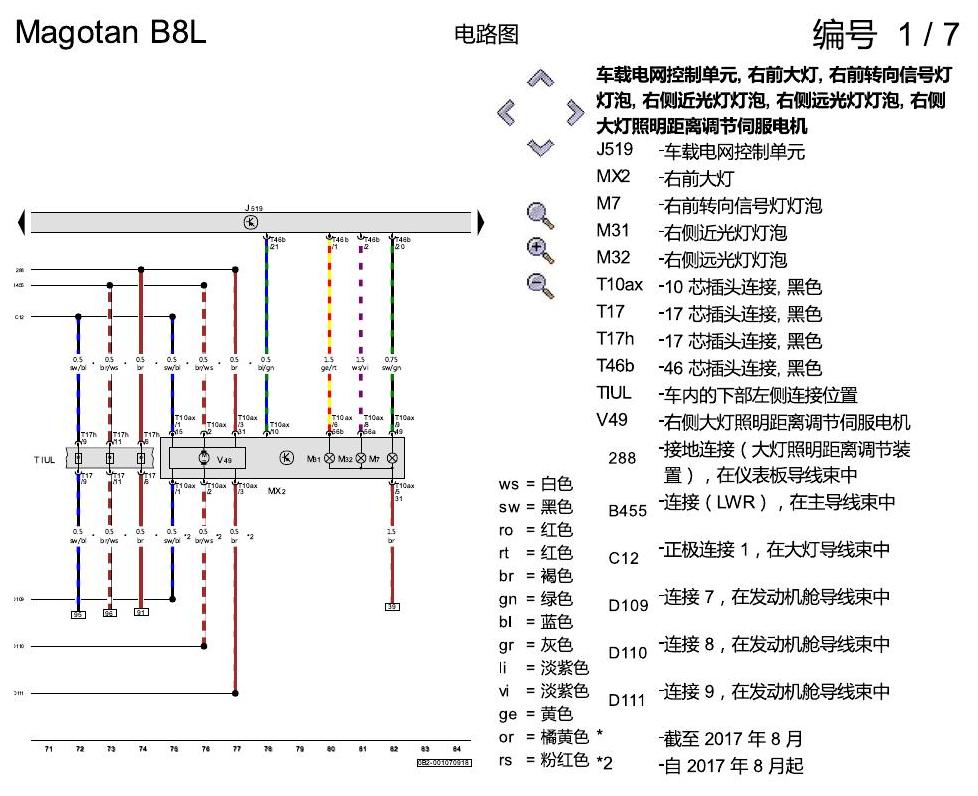

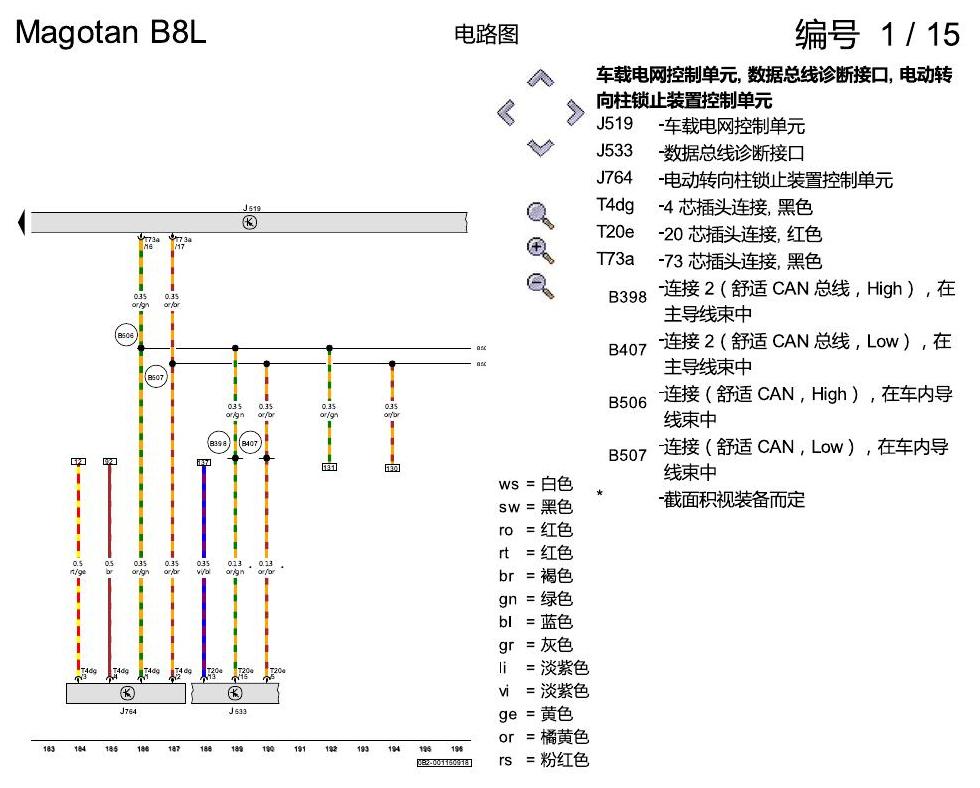

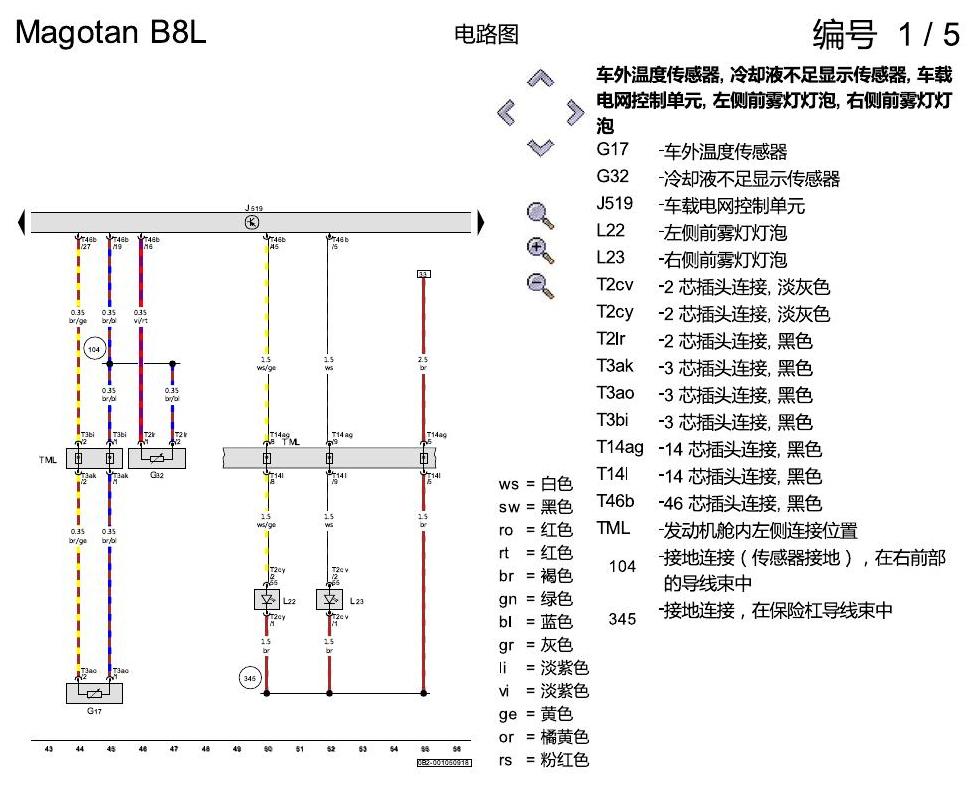

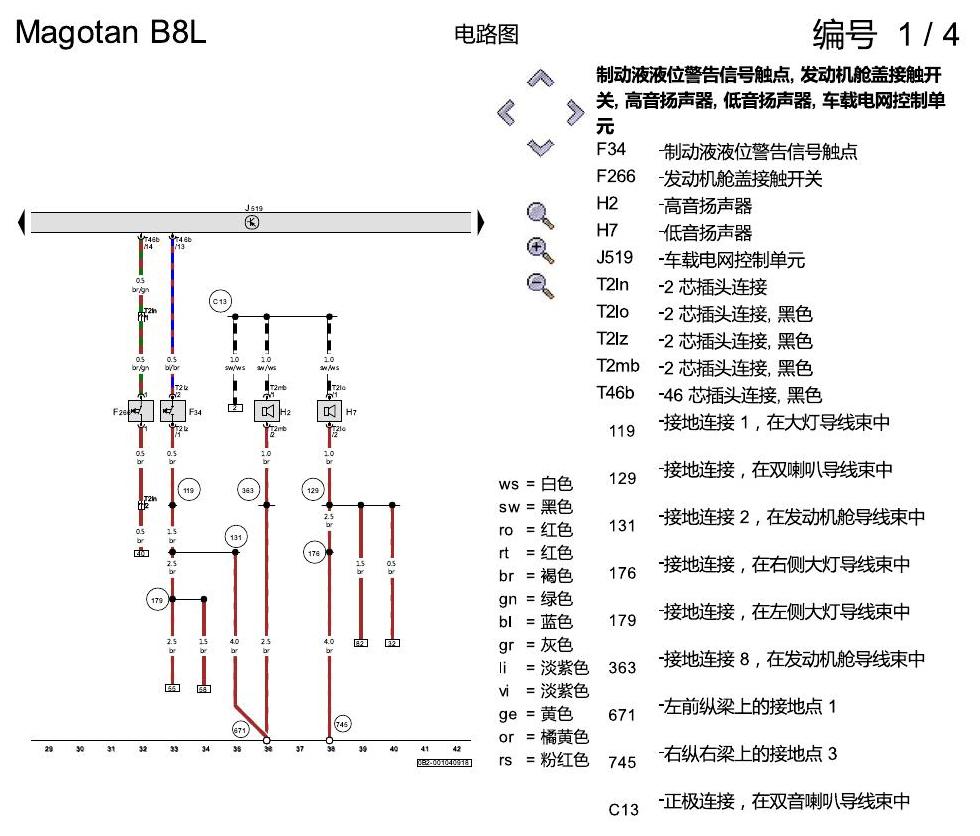

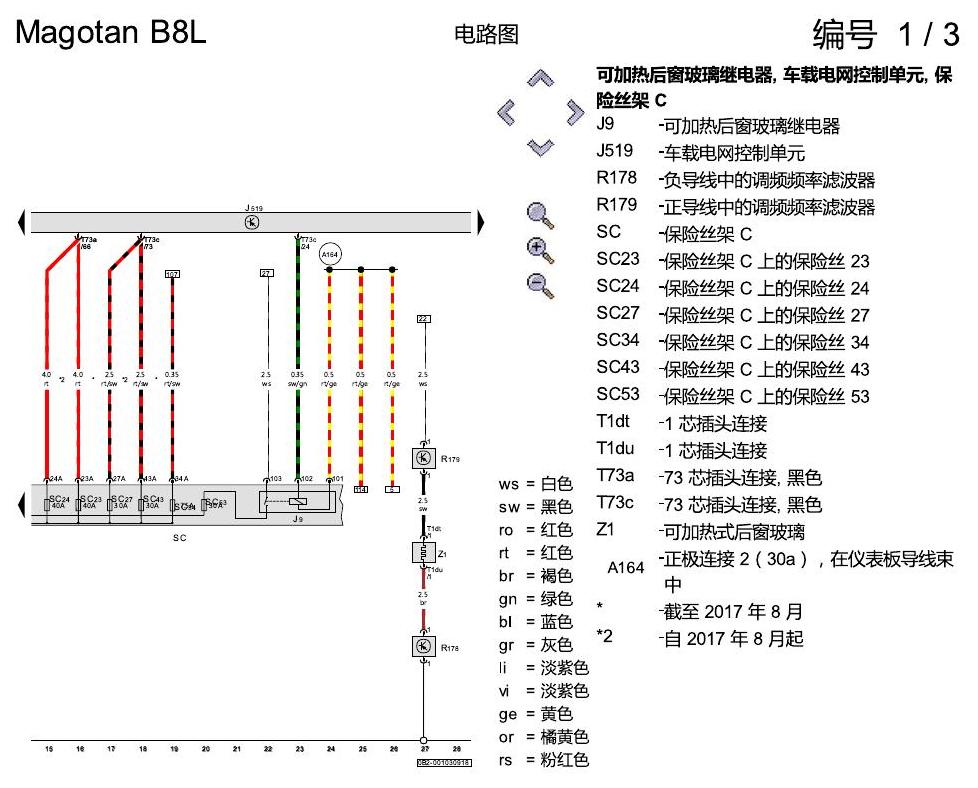

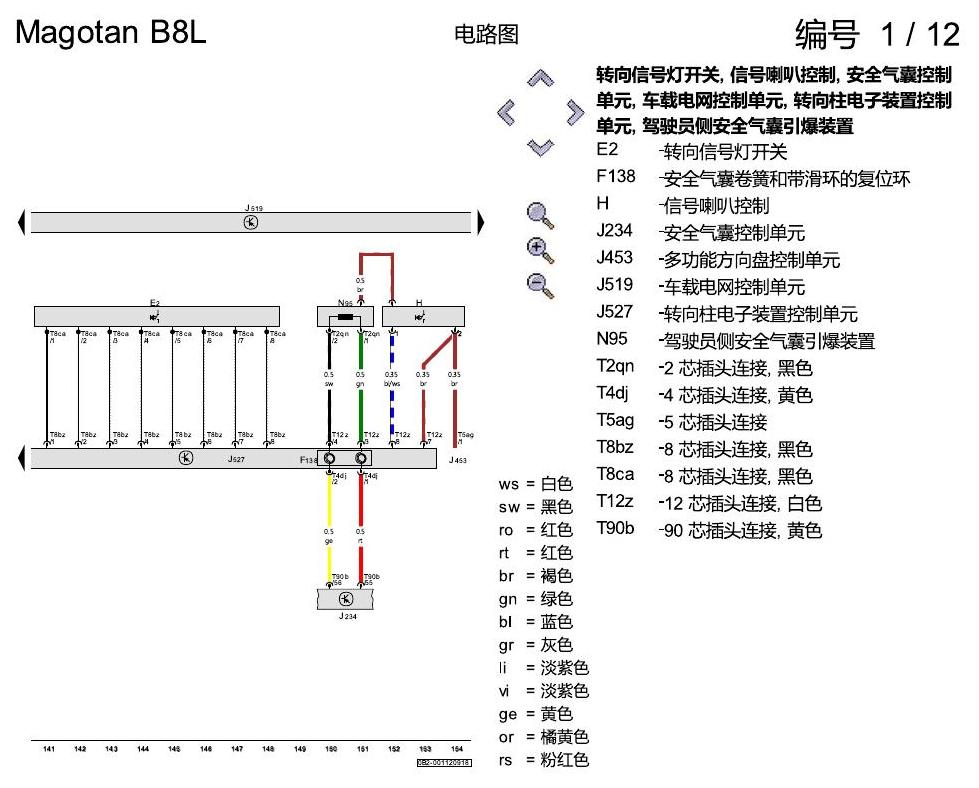

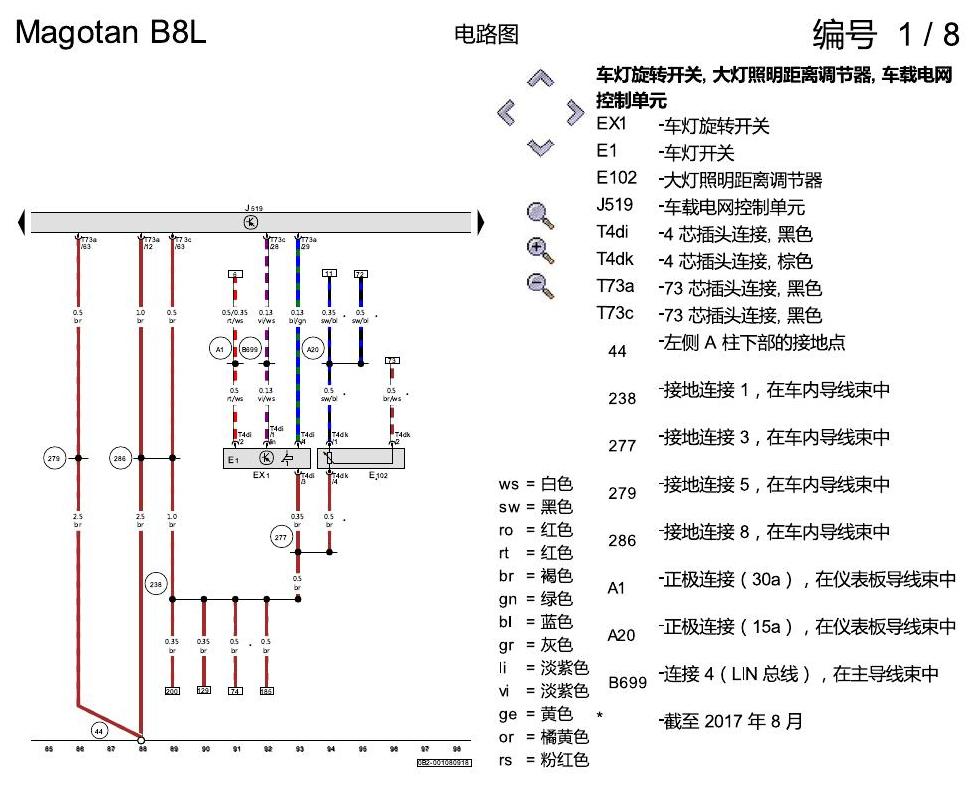

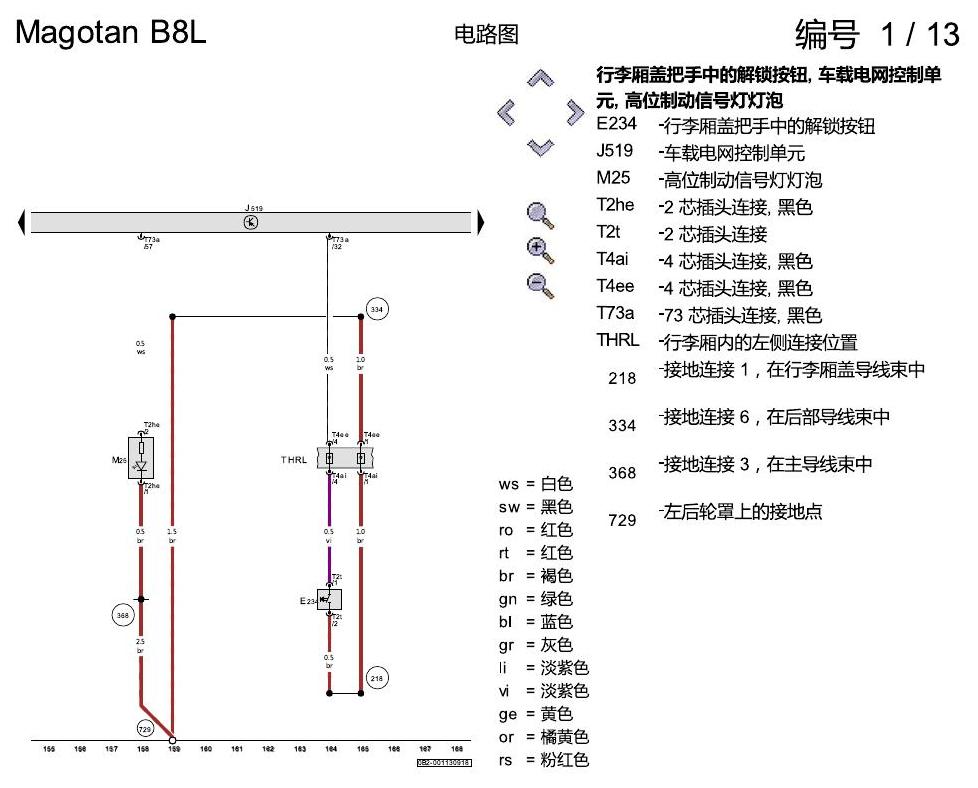

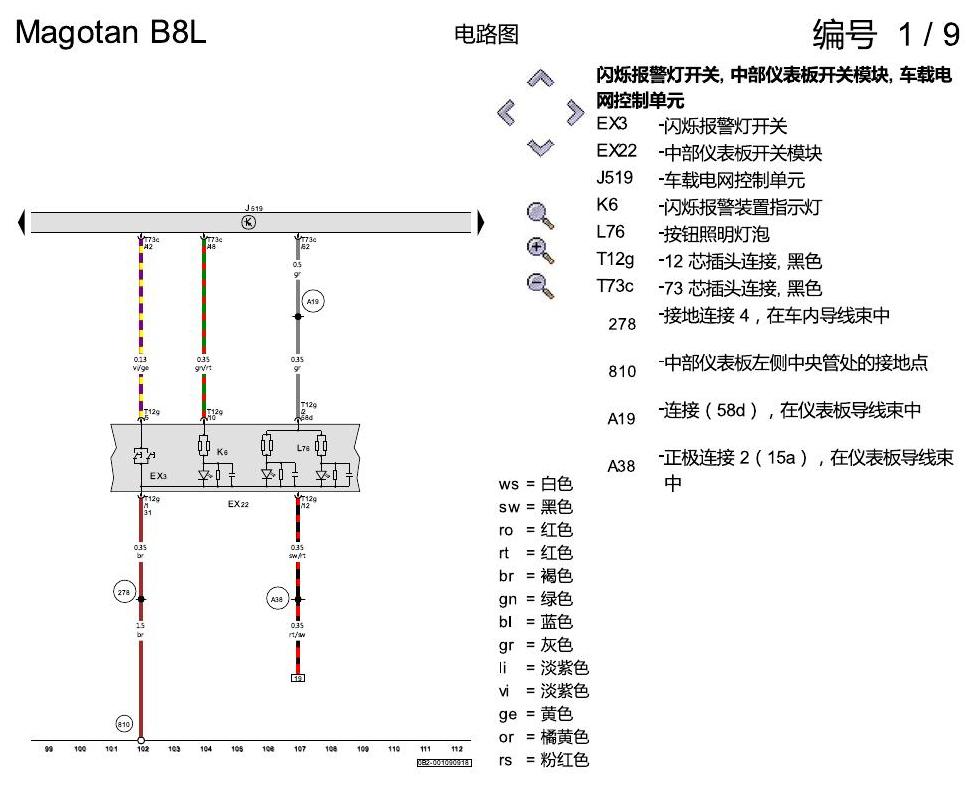

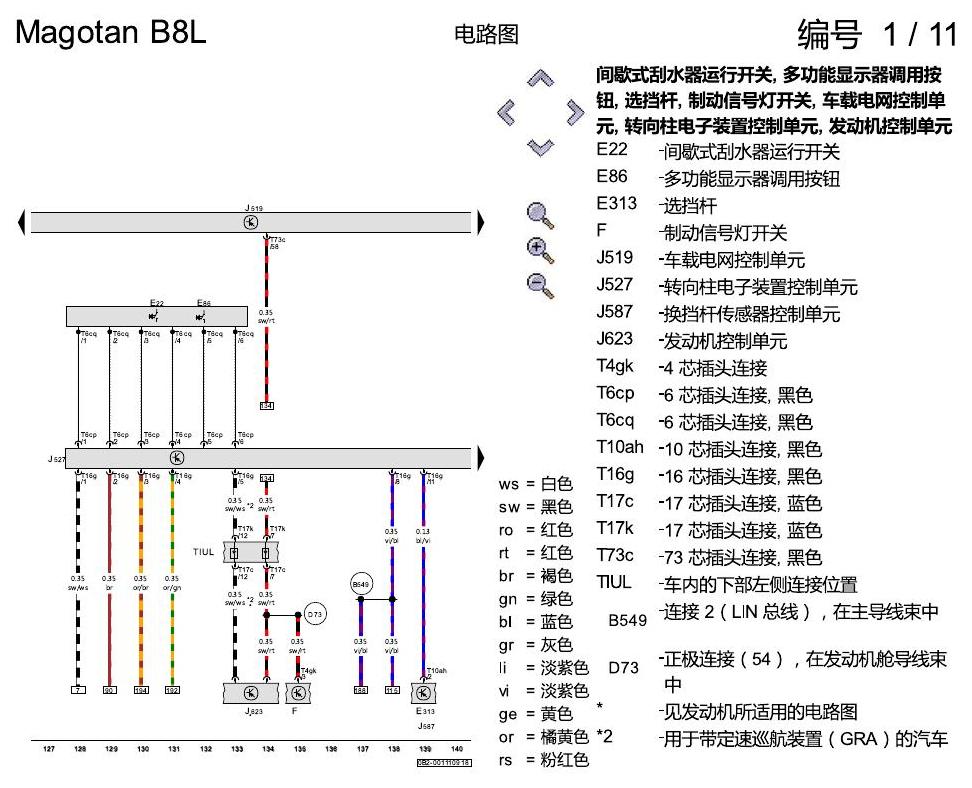

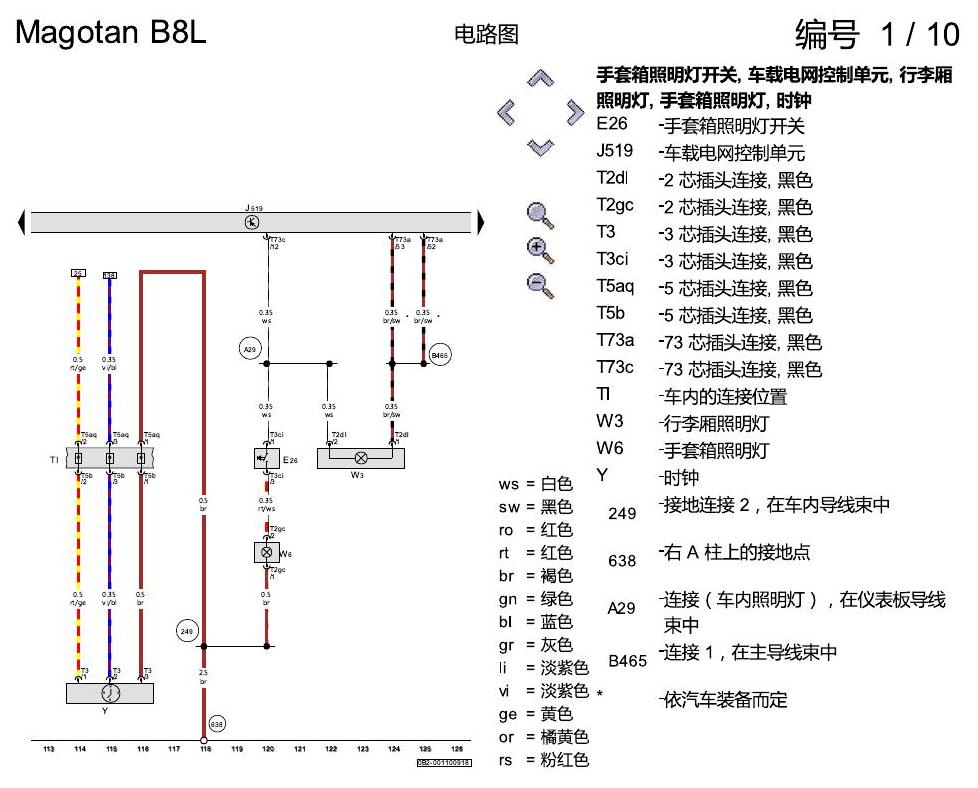

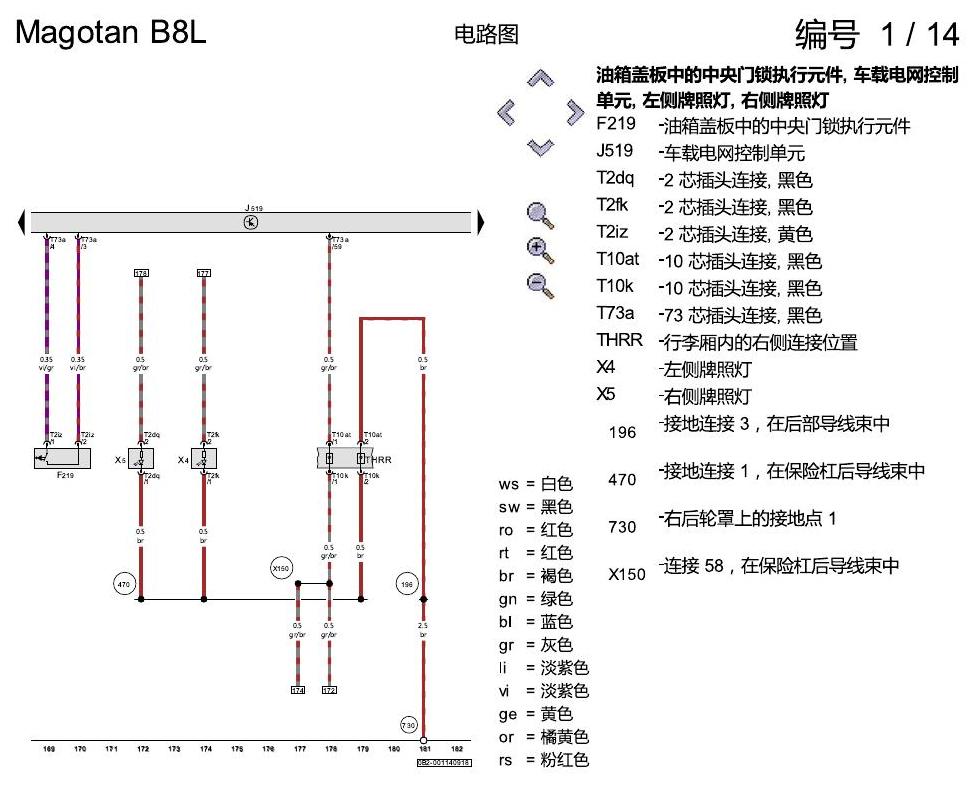

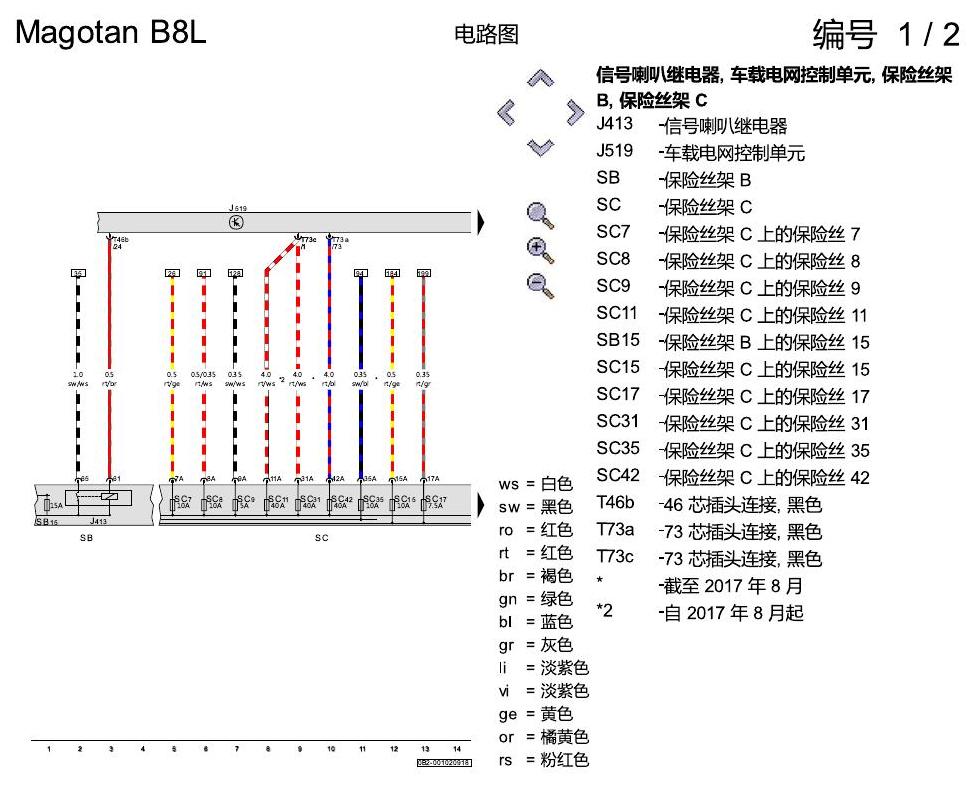

下方为原始资料图，共 16 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
上海大众途昂 基本装备 电路图
上海大众途昂 基本装备 电路图资料。
上海大众19途昂 安装位置 以 V 开头的零件 电路图
上海大众19途昂 安装位置 以 V 开头的零件 电路图资料。
奥迪A8 D5 电路图 自动防眩车内后视镜 电路图
奥迪A8 D5 电路图 自动防眩车内后视镜 电路图资料。
奥迪A6L车系带记忆功能的座椅调整和转向柱调节系统电脑板32+32+12+12针端子
奥迪A6L车系带记忆功能的座椅调整和转向柱调节系统电脑板32+32+12+12针端子资料。
进口大众途锐 带发光二极管(LED)的尾灯 , (8SP) 电路图
进口大众途锐 带发光二极管(LED)的尾灯 , (8SP) 电路图资料。
奥迪A5 电路图 多媒体系统适配装置 , (9WM) 电路图
奥迪A5 电路图 多媒体系统适配装置 , (9WM) 电路图资料。
