2024+ 特斯拉 Model 3 SOP8 约束系统安全带：预紧器、锁扣与占用信号

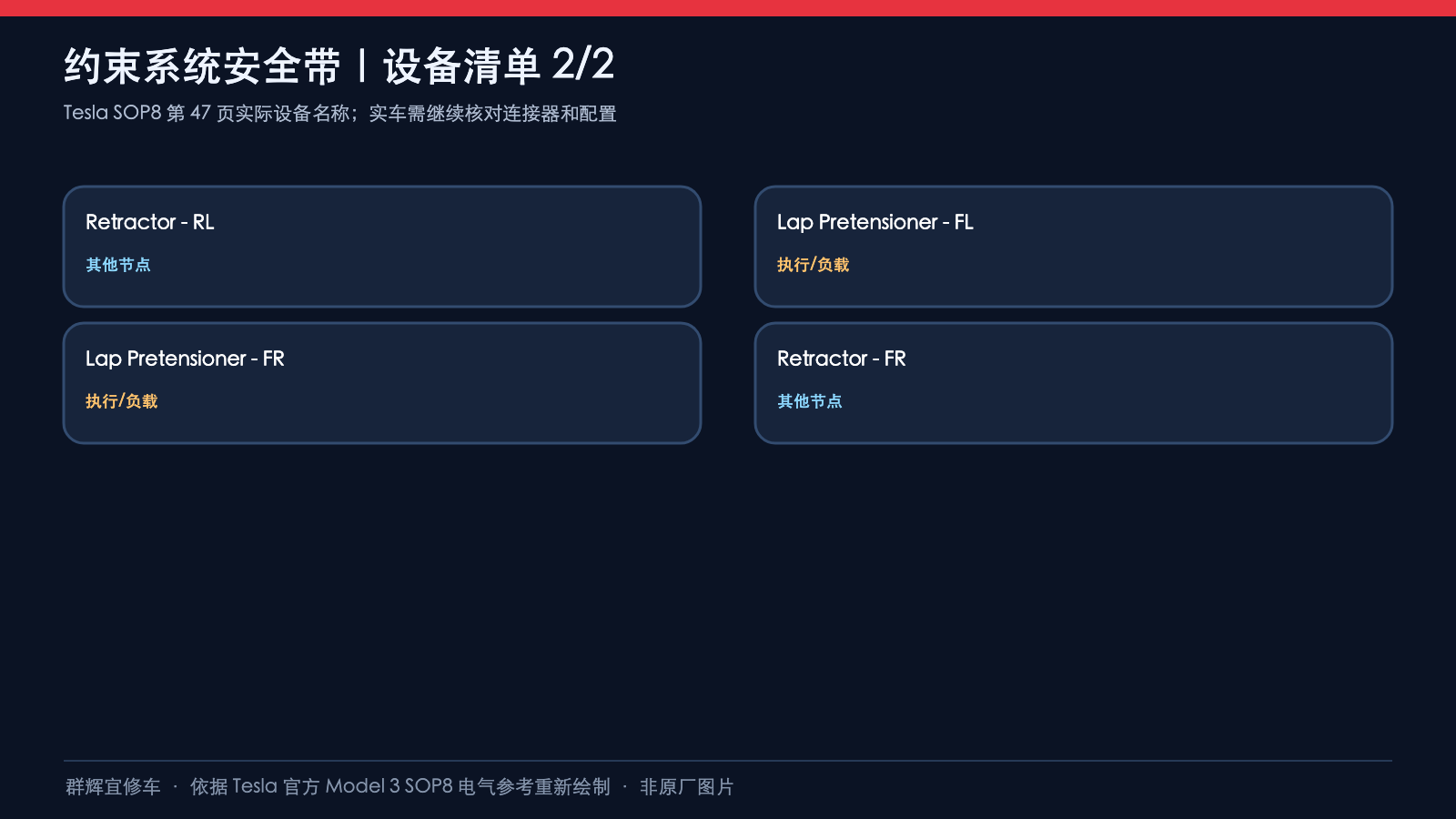

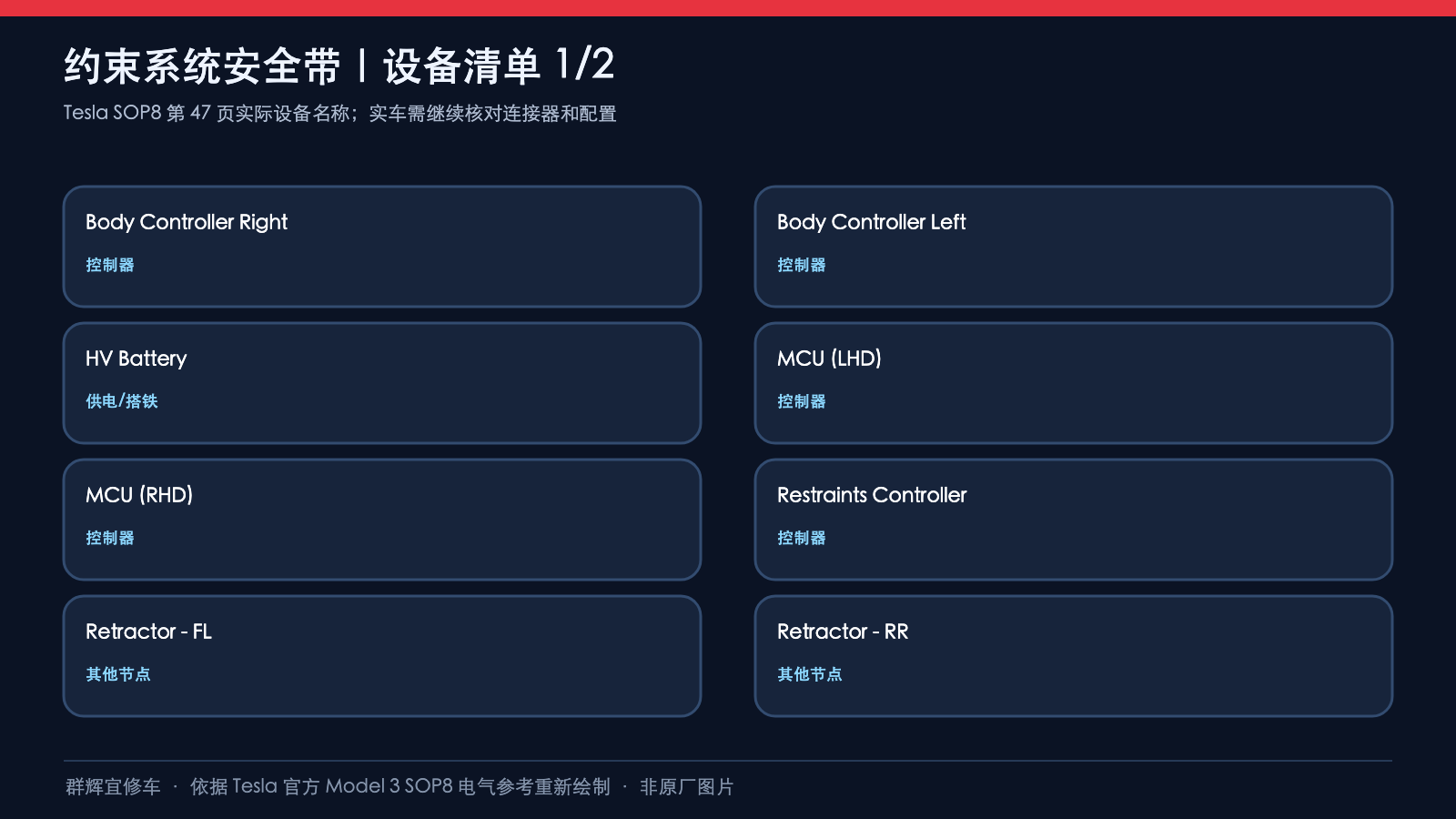

安全带电路必须区分预紧器、限力器、ALR传感器及ENS信号，不能把两线器件一律当作开关。本页以约束控制器X200、X201为主线，分六幅图识别卷收器、腰带预紧器、自动锁止卷收器传感器及通知信号；各图只画相应端子路径，不是拆装或测试工步。

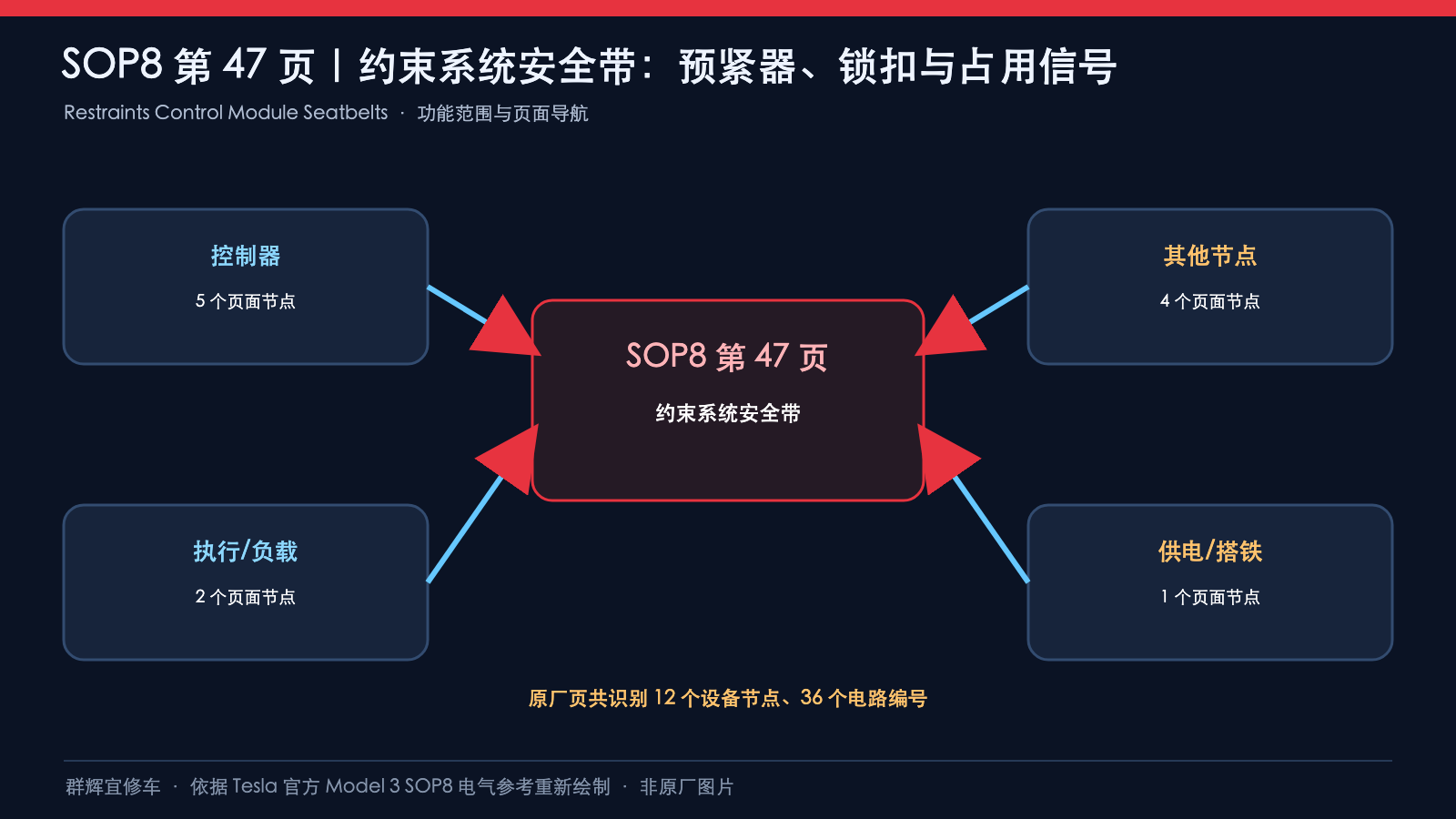

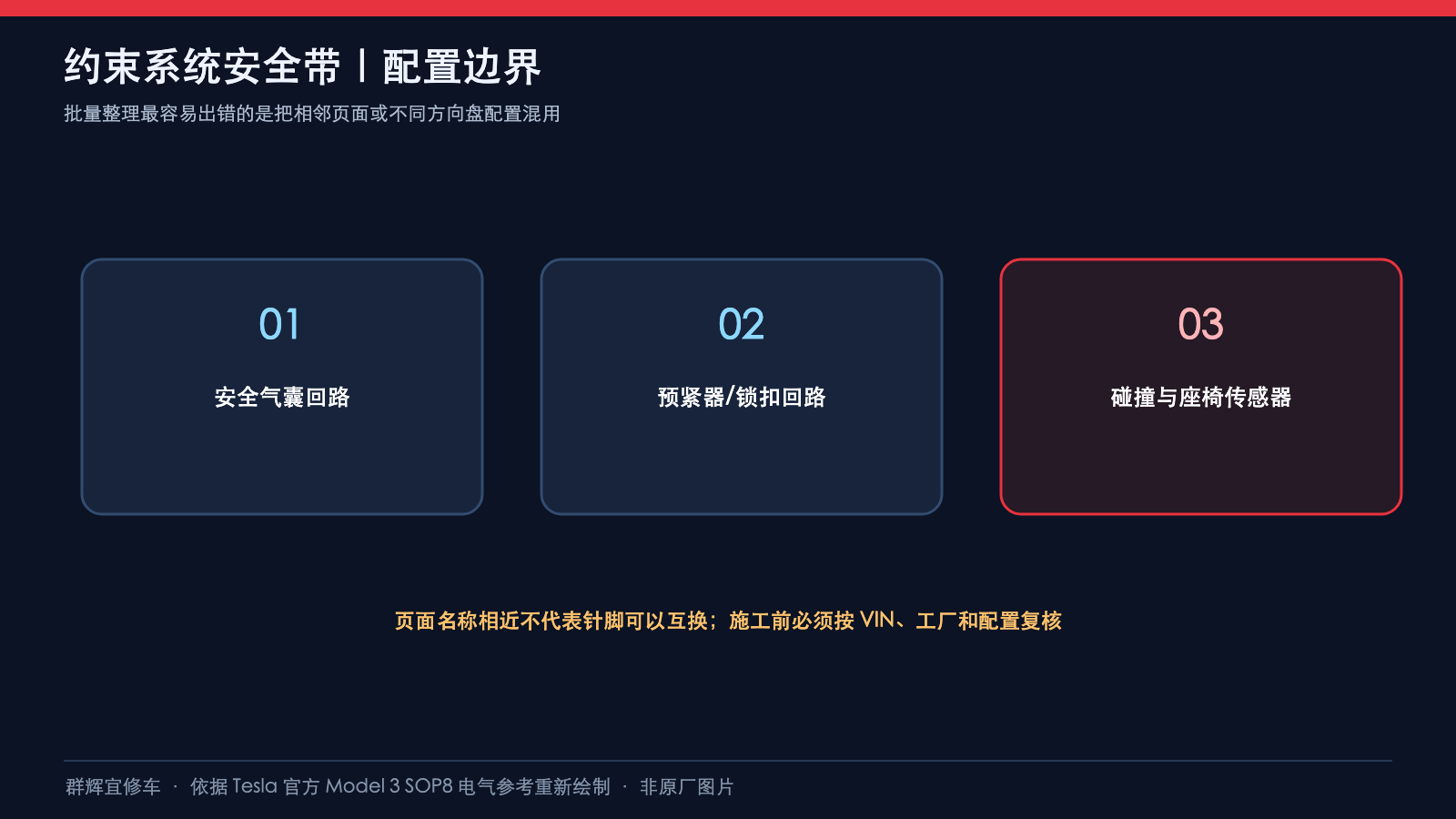

适用范围：Tesla Model 3 SOP8电气参考prog-233，05/2023，交互page=47、打印页48 of 57。原文章标题保留，但本张Seatbelts图没有展开安全带锁扣开关或座椅占用输入，不能把ALR传感器误称为占用传感器。是否适用须按工厂、生产日期和车辆配置核对，不能仅按“2024+”套用。

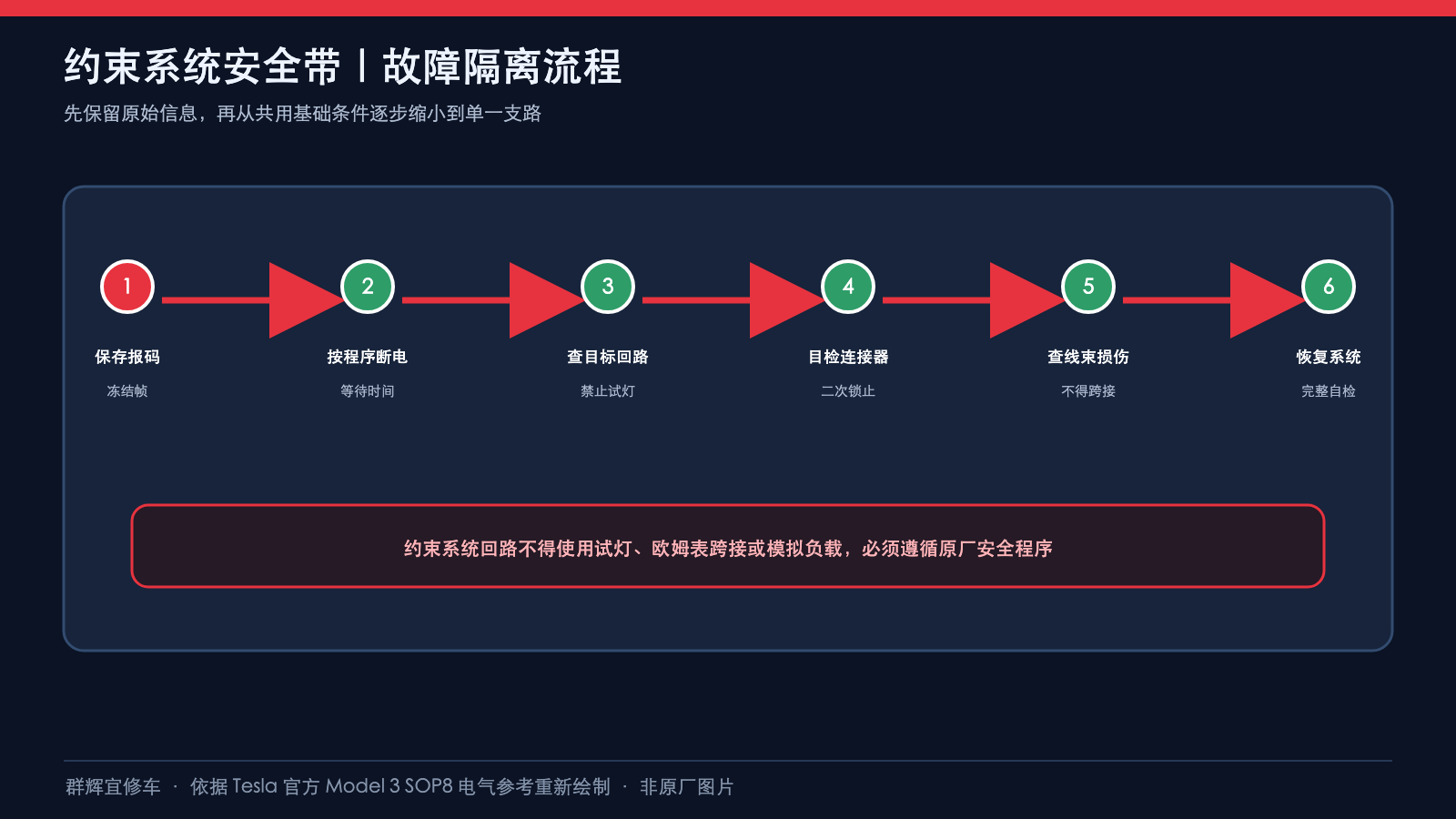

火工系统安全边界：预紧器和本页限力器端标Squib，不得直接测阻、用试灯探测、短接或外接电源试动作。Low-Side Drive不是可随意连接的车身搭铁。断电、等待、插接件处理及维修后验证须执行适用维修手册，本页不给出替代电阻、旁路或故障屏蔽方法。

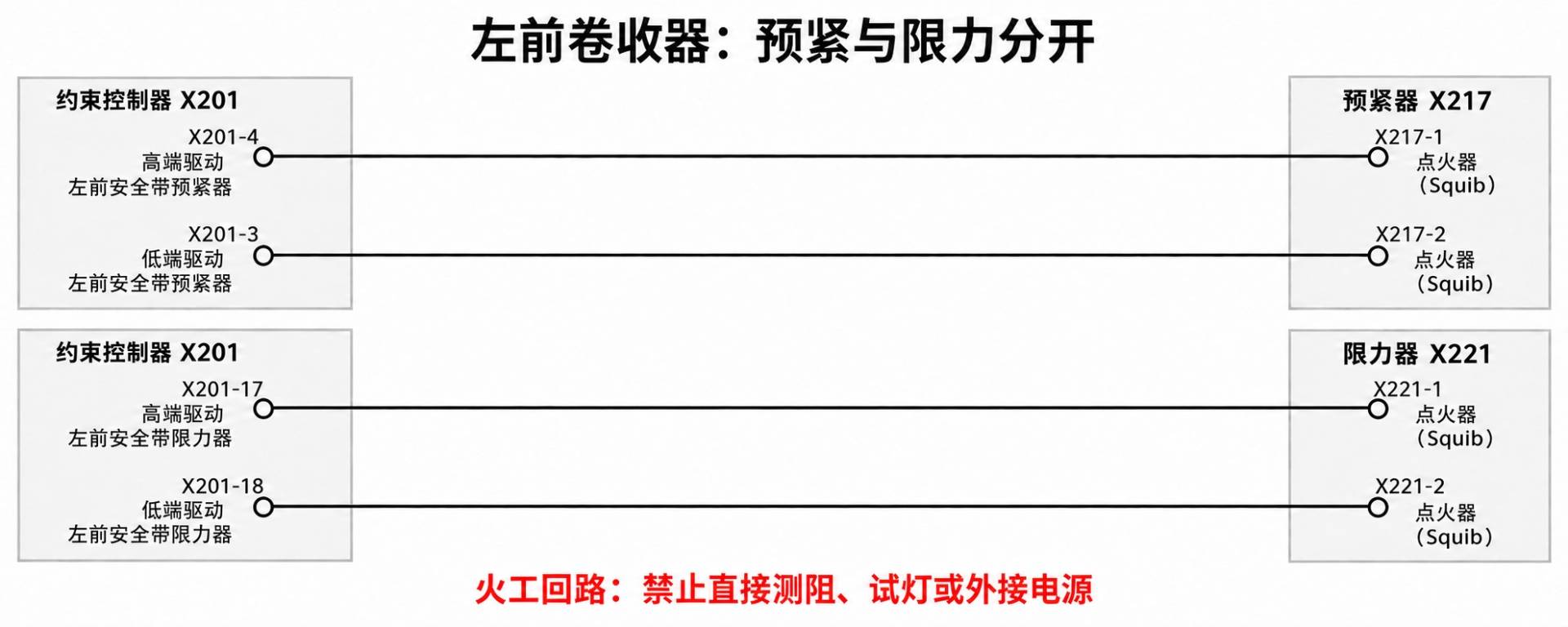

1、左前卷收器：预紧与限力不是同一对端子

左前卷收器总成在原图包含X217和X221。X217对应Left Retractor Pretensioner：X201-4 High-Side Drive到X217-1，X201-3 Low-Side Drive到X217-2。X221对应First Row Left Seatbelt Load Limiter：X201-17到X221-1，X201-18到X221-2。

这两组器件端均标FLIC+/FLIC−及Squib，不能因端名相似而交换插头或合并输出。图中器件框只用于分组，不是两端之间的公共导体，也不代表实际安装位置或连接器孔位。

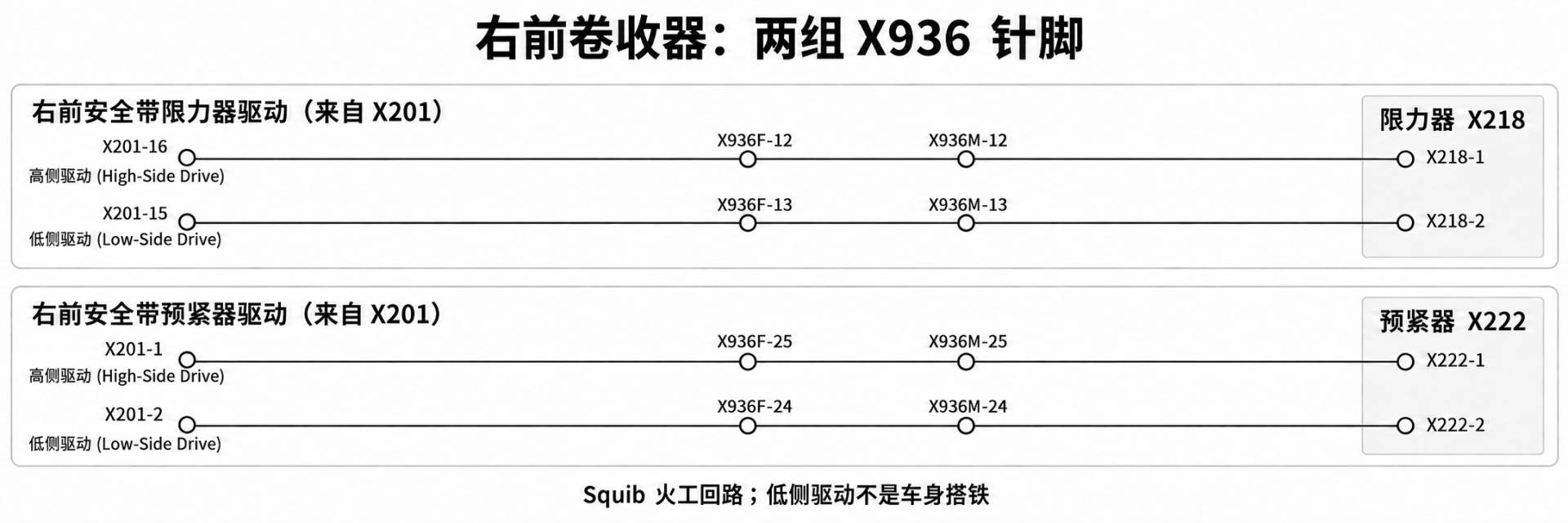

2、右前卷收器：限力器与预紧器编号顺序不同

右前X218在本图对应限力器：高侧X201-16→X936F-12/M-12→X218-1；低侧X201-15→X936F-13/M-13→X218-2。X222则对应Right Retractor Pretensioner：高侧X201-1→X936F-25/M-25→X222-1，低侧X201-2→X936F-24/M-24→X222-2。

左前X217为预紧器、X221为限力器；右前X218为限力器、X222为预紧器，不能仅凭编号相邻来类推功能。X936的12/13与25/24也不是同一组端子。M/F是同一插接件两侧，图中画成相连端子是电气路径，不是接插件拆开后的测试要求。

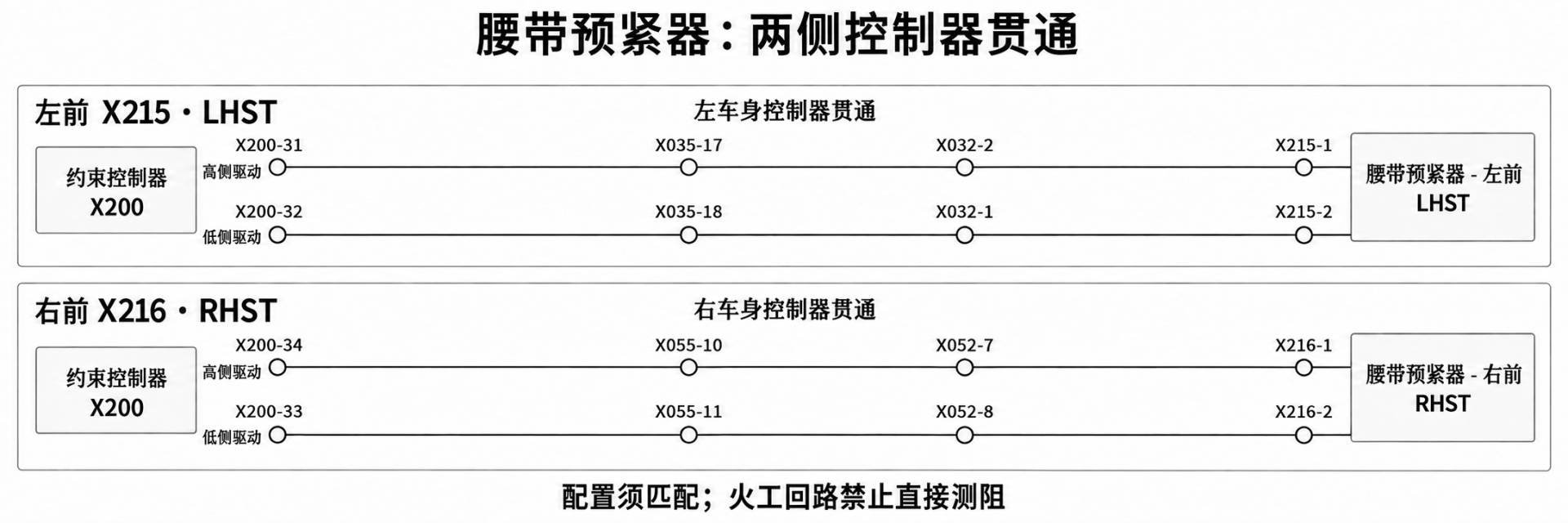

3、腰带预紧器：保留LHST和RHST条件

左前腰带预紧器X215带LHST条件，经左车身控制器贯通：高侧X200-31→X035-17→X032-2→X215-1；低侧X200-32→X035-18→X032-1→X215-2。

右前腰带预紧器X216带RHST条件，经右车身控制器贯通：高侧X200-34→X055-10→X052-7→X216-1；低侧X200-33→X055-11→X052-8→X216-2。LHST、RHST按原图作为适用条件保留，不在本页自行扩展缩写含义。

Pass-through表示图示贯通。高低侧仍来自约束控制器，不能因为经过车身控制器就误以为后者独立触发预紧器。左右出口次序不同，X032的2/1和X052的7/8必须按各自路径记录。

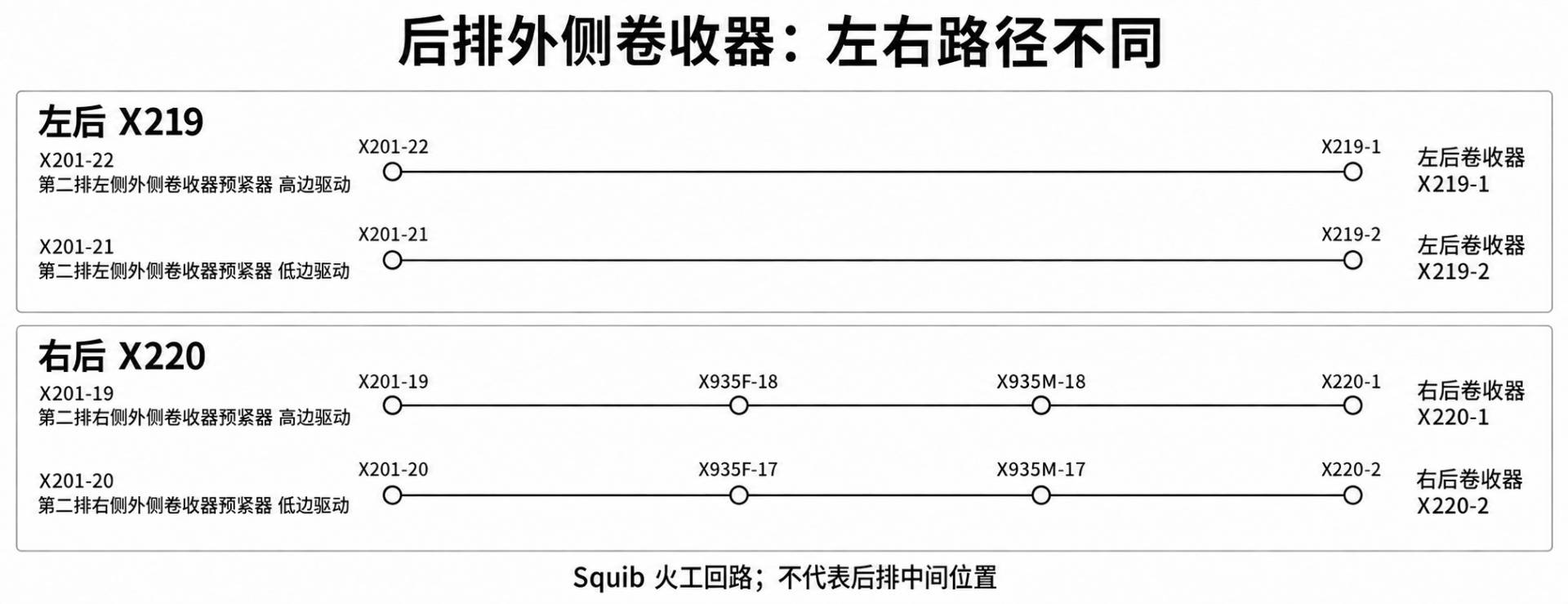

4、后排外侧卷收器：右侧多一组X935

左后外侧X219：X201-22高侧到X219-1，X201-21低侧到X219-2。右后外侧X220：X201-19经X935F-18/M-18到X220-1，X201-20经X935F-17/M-17到X220-2。

原图明确为Second Row Left/Right Outboard Retractor Pretensioner，即第二排左右外侧。本页不能推导后排中间位置具有同样配置，也不能把左侧不经X935的线路复制给右侧。双绞标记说明成对布线，不代表两根电气线互相短接。

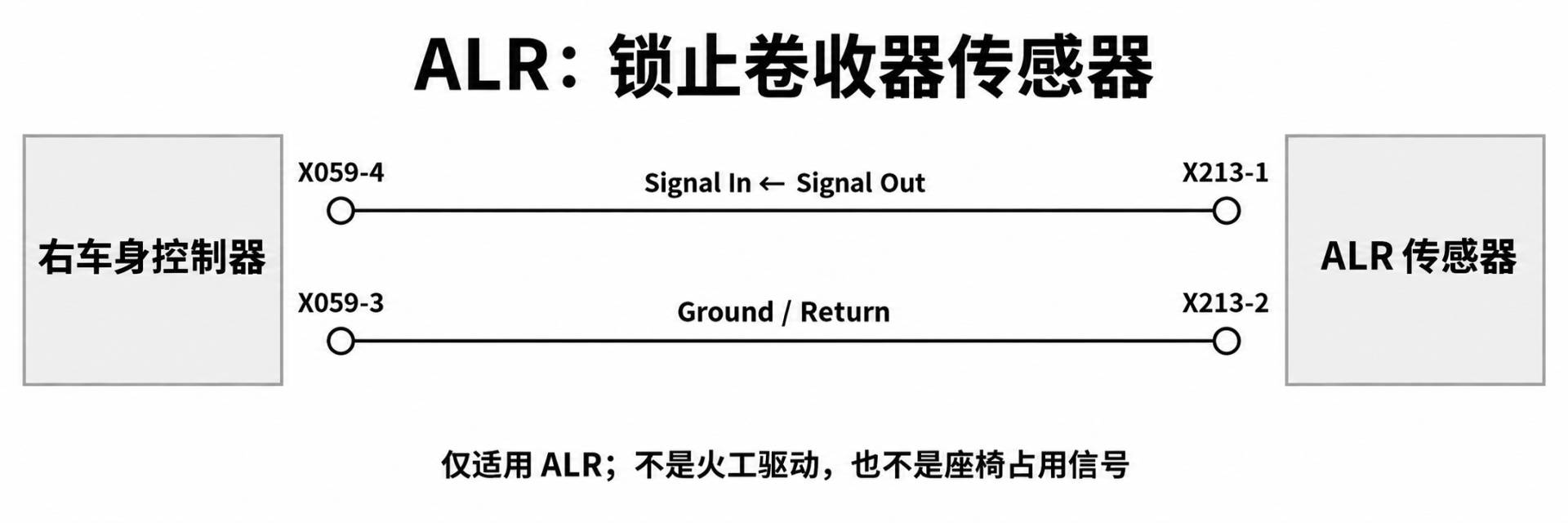

5、ALR是传感器，不是锁扣或占用输入

右车身控制器X059-4（Signal In）连接ALR传感器X213-1（Signal Out）；X059-3（Ground）连接X213-2（Ground/Return）。此支路带ALR条件，控制器回路名称为SEAT_FRONT_AUTOMATIC_LOCKING_RETRACTOR_SENSOR。

原图X213-1旁同时出现Signal Out和Power In文字，应按原图端口名称保留理解，不能据此推定电压、波形或外部供电接法。这组信号不能作为安全带锁扣开关、座椅占用检测或火工回路的替代说明。本页未给出传感器测试阈值，不能编造测量标准。

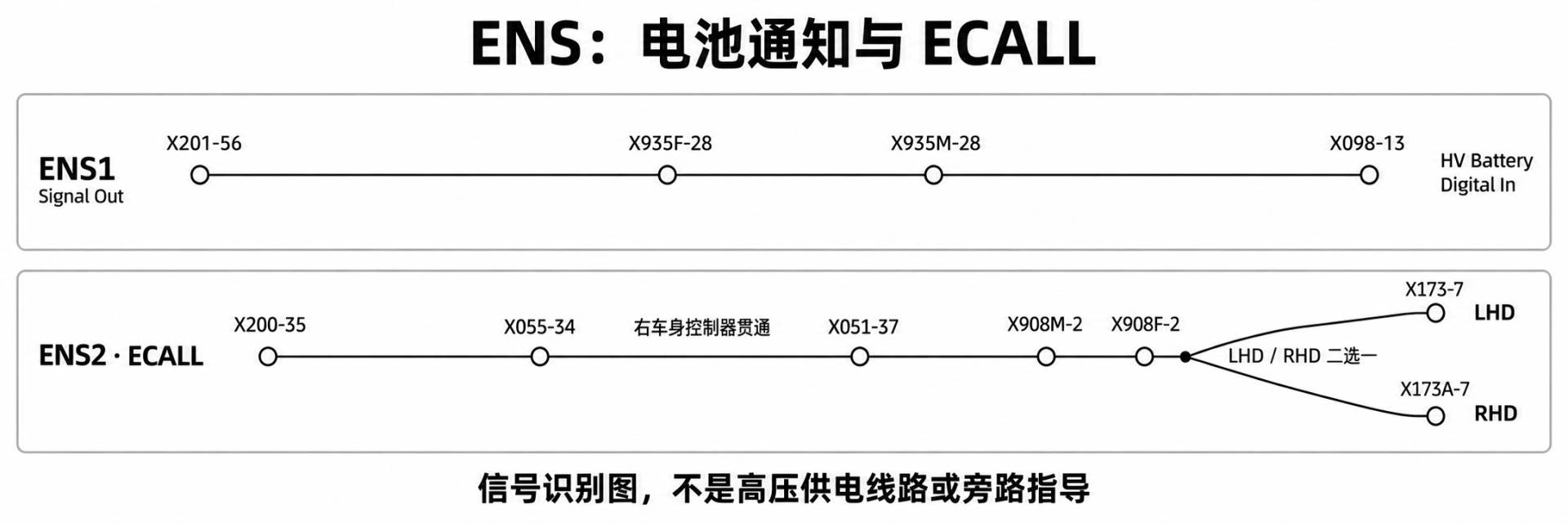

6、ENS通知信号：电池与ECALL各有路径

ENS1由约束控制器X201-56 Signal Out，经X935F-28/M-28，到高压电池X098-13 Digital In（RCM-ENS-IN）。这是信号连接，不是高压供电导线，也不能由此推断电池主接触器状态或认定车辆已完成高压隔离。

ENS2在图中为X200-35 Low-Side Drive，经右车身控制器X055-34→X051-37贯通，再经X908M-2/F-2到MCU。ECALL与LHD条件对应X173-7；ECALL与RHD条件对应X173A-7。重绘图将左右舵列作二选一配置，不表示车辆同时连接两个MCU。

这两组通知线不应短接、搭铁试验或用于绕过安全功能。原图没有给出触发条件、持续时间、输出阈值或ECALL功能验证步骤，实际检查须查适用程序。

7、CAN与未展开功能的边界

本页另标X201-72 CAN2H（Private）及X201-71 CAN2L（Private），导线以延续符号离开局部，并未在此页展开对端。不能自行补画终端电阻、节点或给出通用测阻结论，也不能把Private CAN与ENS或火工驱动相混。

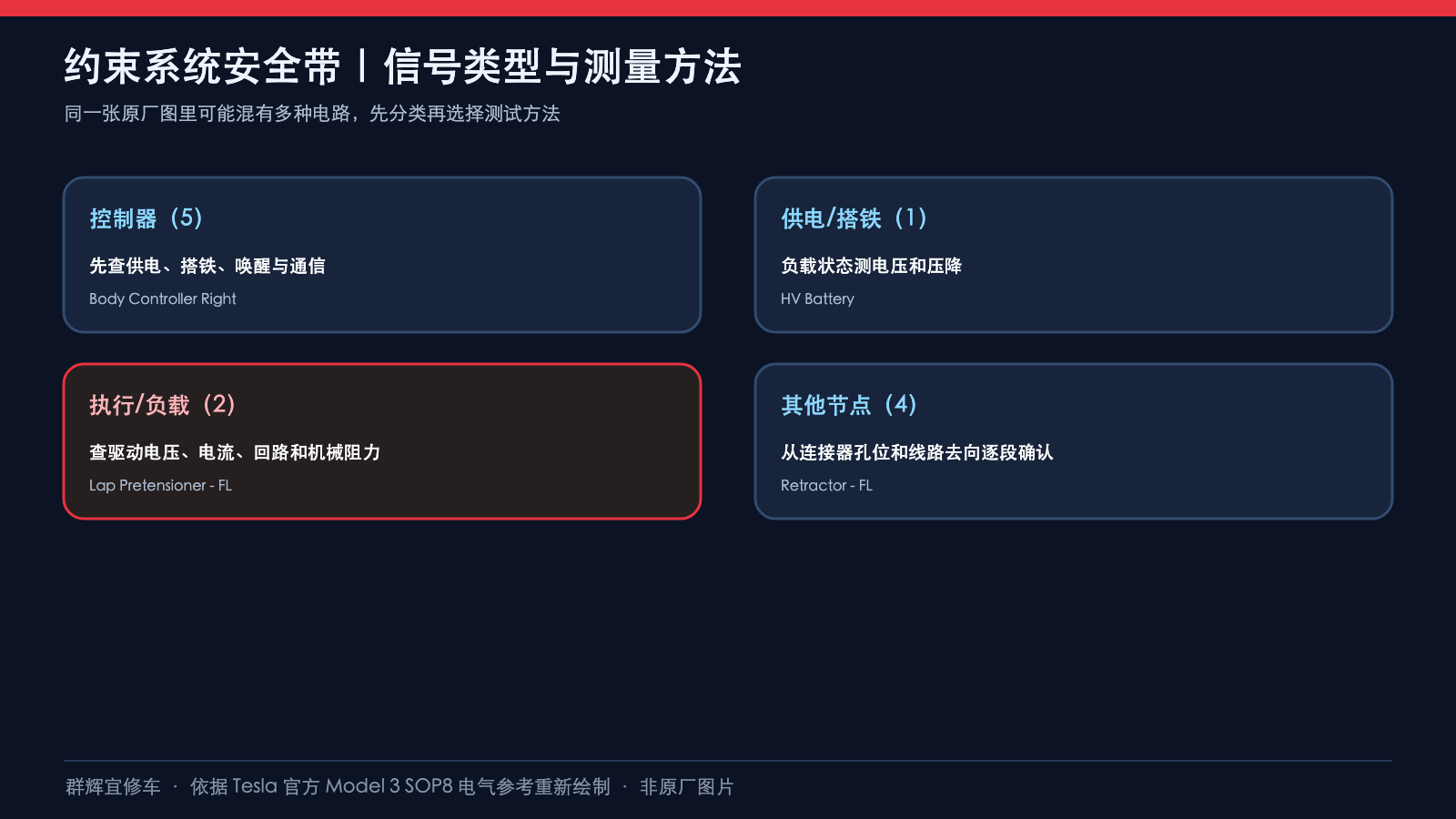

诊断记录应包括车辆配置、对应器件、控制器连接器和端子、中间插接件两侧以及故障现象。机械锁止、带体状态、碰撞后更换判据和约束系统功能验收须另依维修程序，不能以清码成功或电路图存在某条线作为完工证明。

资料来源

Tesla Model 3 SOP8安全带交互图及安全带打印图，05/2023，48 of 57。六幅图按原图端子路径分组重绘，非插头端面、拆装步骤或火工回路测试指导。
