2024+ 特斯拉 Model 3 CCS 充电口更换：母排9 N·m、50–270 μΩ与固件验证

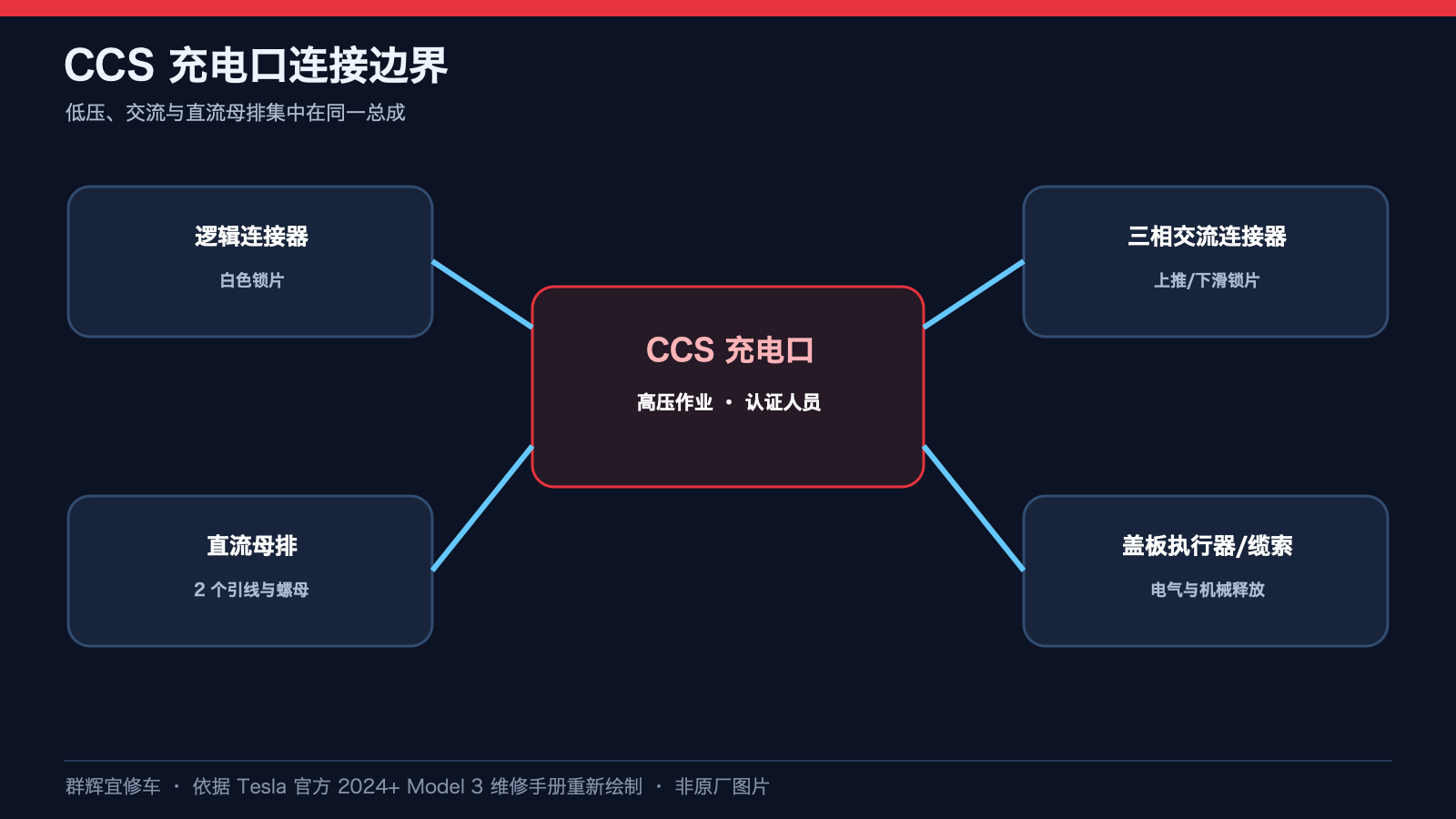

CCS充电口不能把所有锁片当成同一种结构，也不能把母排螺柱2 N·m与固定螺母9 N·m混用。本文针对2024+ Model 3的CCS充电端口，按原厂照片和结构图拆分接头、固定件、接触面及安全盖。国标和NACS端口不能直接套用；施工前须按VIN、市场、生产日期和零件版本确认适用程序。

一、高压作业边界

原厂程序要求具备对应高压认证与培训的人员执行。处理高压线缆、母排或接头时，需要规定的高压绝缘手套、皮革保护罩、眼部和足部防护；手套须按适用程序进行使用前检查与充气检测，并核对有效期。不能因断开低压或车辆不充电，就认定母排安全。

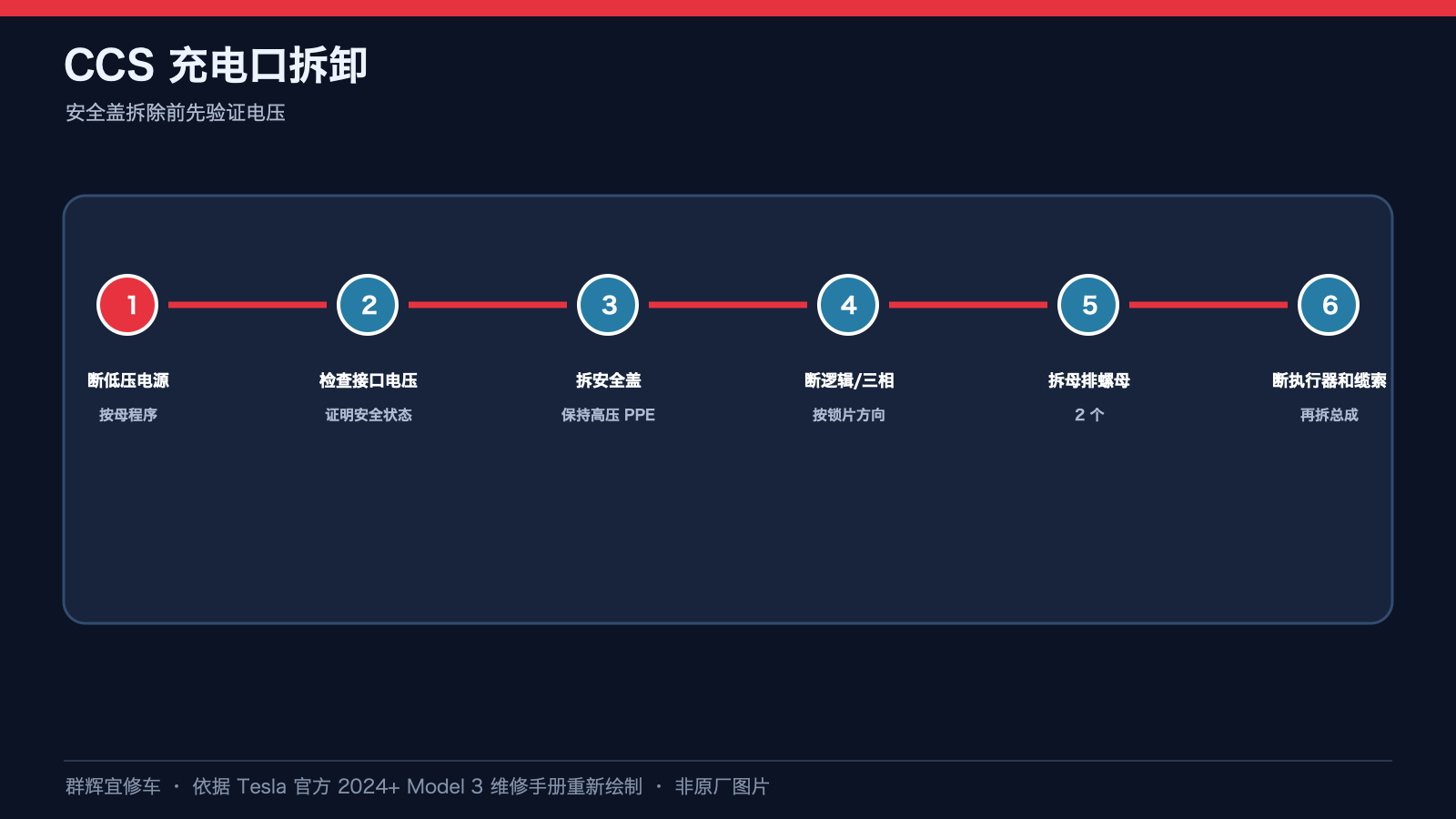

前置工作包括低压断开、充电接口电压检查和安全盖相关程序。本篇不补造电压测试点、探针插入方向或安全等待时间，未完成适用隔离与验电程序不得接触母排。去除首饰及可能掉入工作区的随身物品，按原厂防护要求操作。

原页列出FLUKE 1587、纤细测试探针、Hioki RM3548及9461探针。微欧连接电阻测量与绝缘电阻测试用途不同，不能把普通万用表的蜂鸣导通代替后续连接质量验收。

二、逻辑和三相接头分别解锁

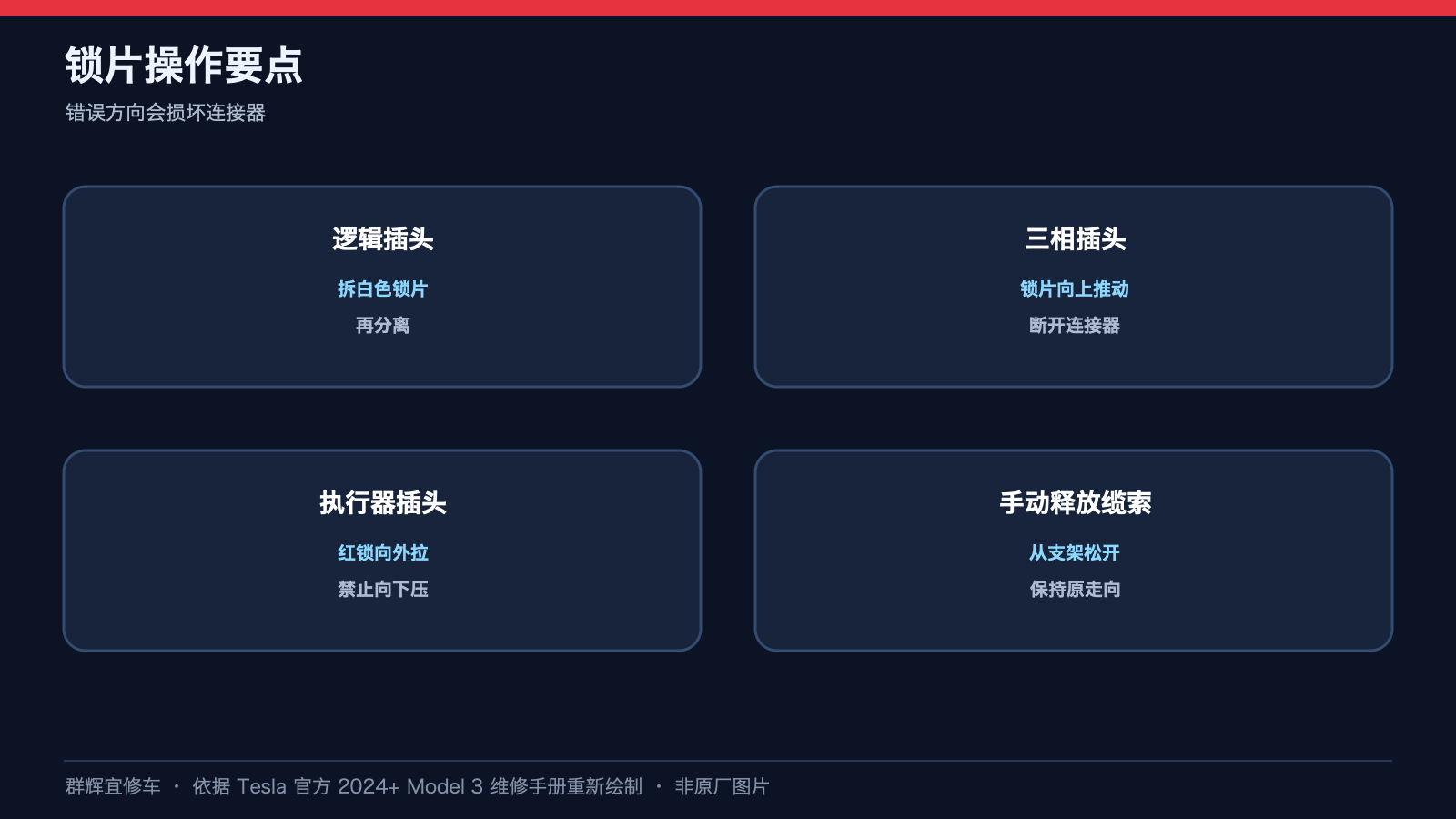

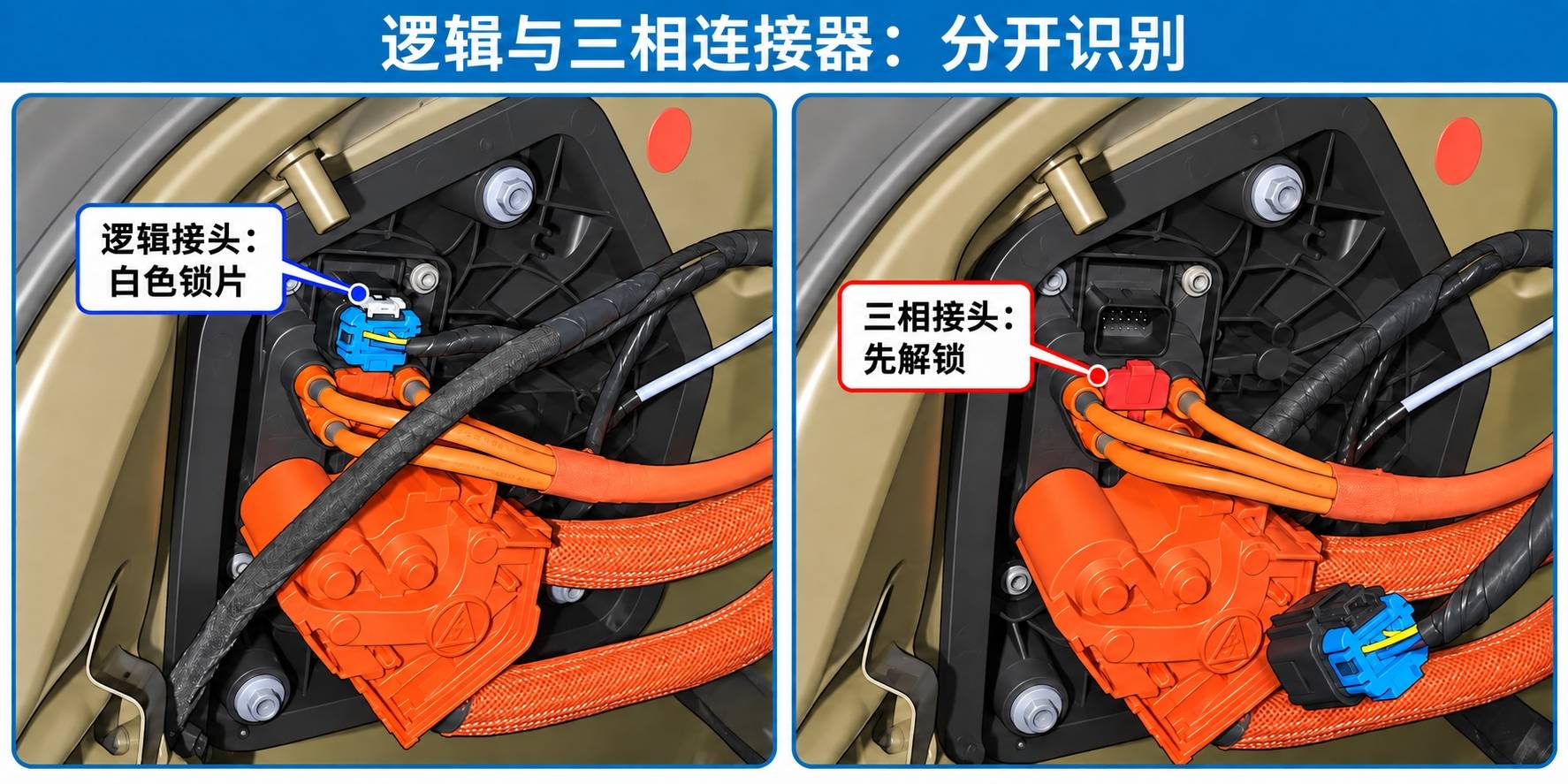

逻辑连接器使用白色锁片；先处理锁片，再分离连接器。交流三相连接器按原程序向上释放锁片后断开，安装时重新连接并向下锁定。两幅图保留各自的插接状态，不能把逻辑接头的动作照搬到三相接头，也不能拉拽线束代替解锁。

配图仅展示可见结构，未给出端子定义，不用于探针插孔。接头位置与线缆遮挡关系应和实车核对，遇到阻力先检查锁止是否释放。

三、传动装置接头和释放缆索不是同一对象

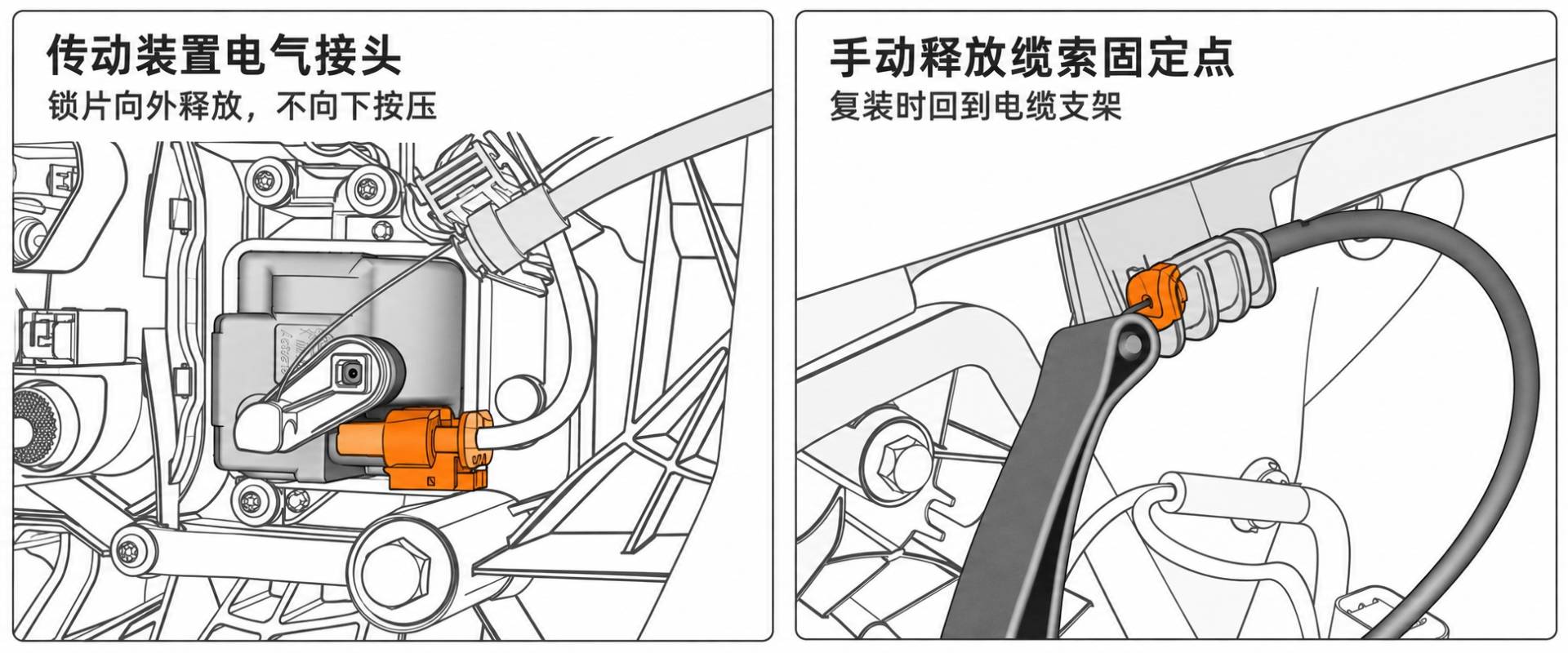

母排固定分离后，还需断开充电端口传动装置电气连接，释放手动缆索的车身固定。原厂特别警告：传动装置接头红色锁片不可向下按压，应向外拉至解锁后继续分离连接器。这个警告针对该接头，不是对所有红色锁片的通用操作规则。

手动释放缆索属于机械拉索，复装时固定回电缆支架；不能把它当成电气线拔插。作业时同时保护邻近线束，避免总成移出时仍牵连未释放的连接。

四、固定件分两组核对

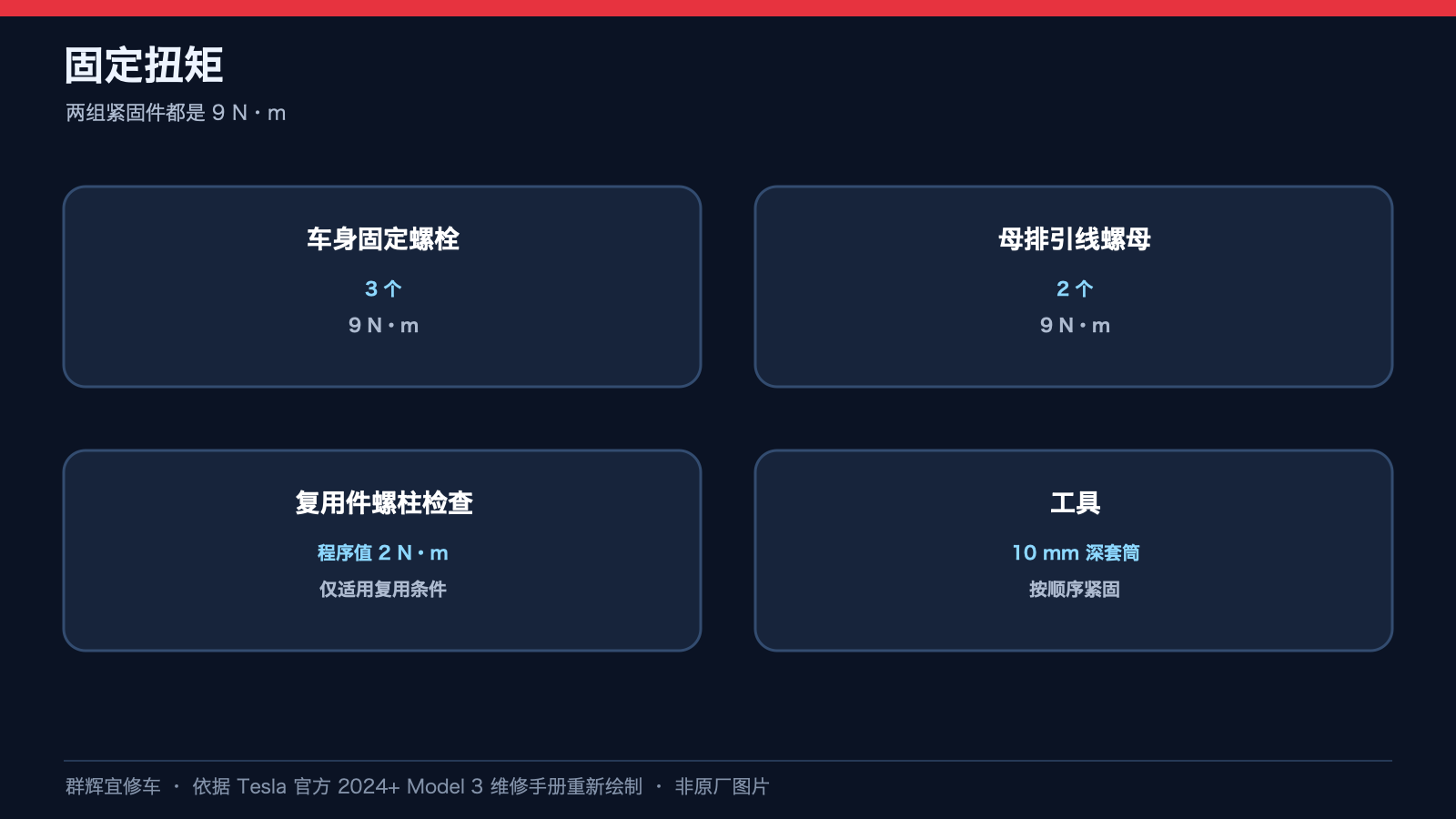

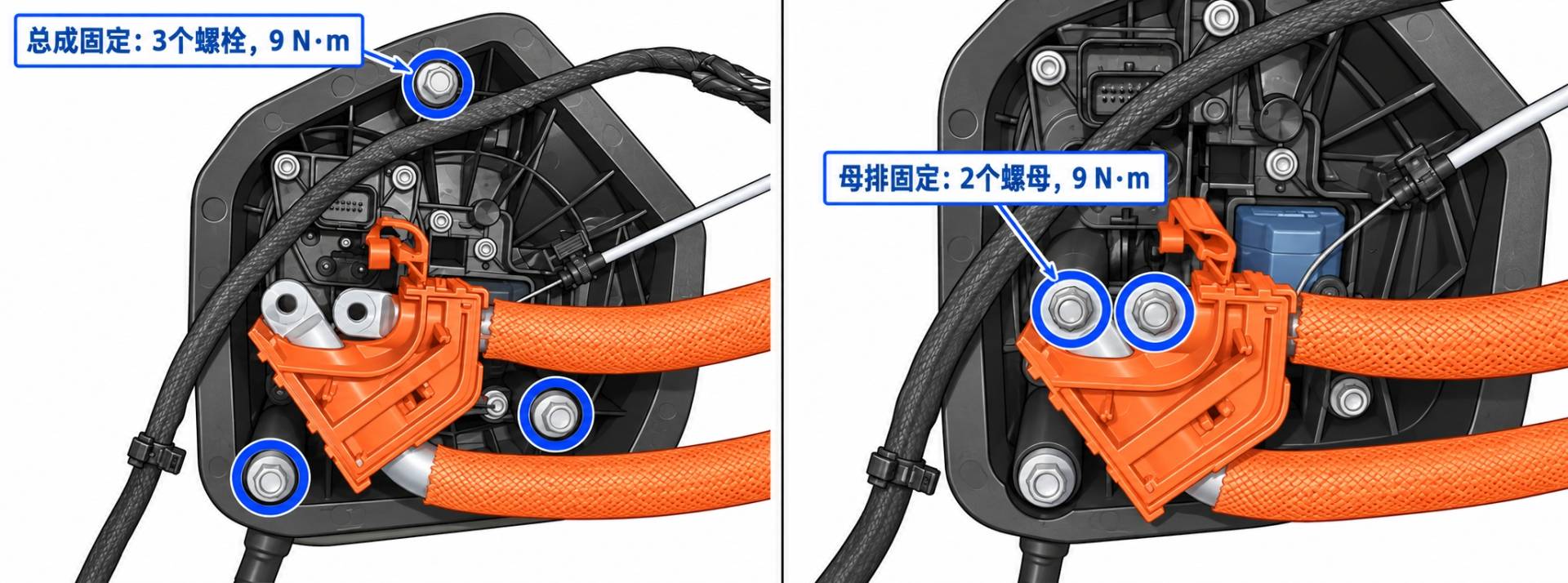

充电口总成通过3个螺栓固定到车辆；母排引线通过2个螺母固定到端口。两组安装扭矩均为9 N·m，但数量、位置和连接对象不同。原页推荐10毫米深套筒及相应棘轮、扭矩工具，母排操作还需规定电气防护。

总成支承和连接全部确认后再移出。安装时先定位总成并恢复固定，再按程序处理缆索、传动装置连接和母排。不能把图中未标注的小螺钉全部套用9 N·m。

五、新总成与复用原总成分开处理

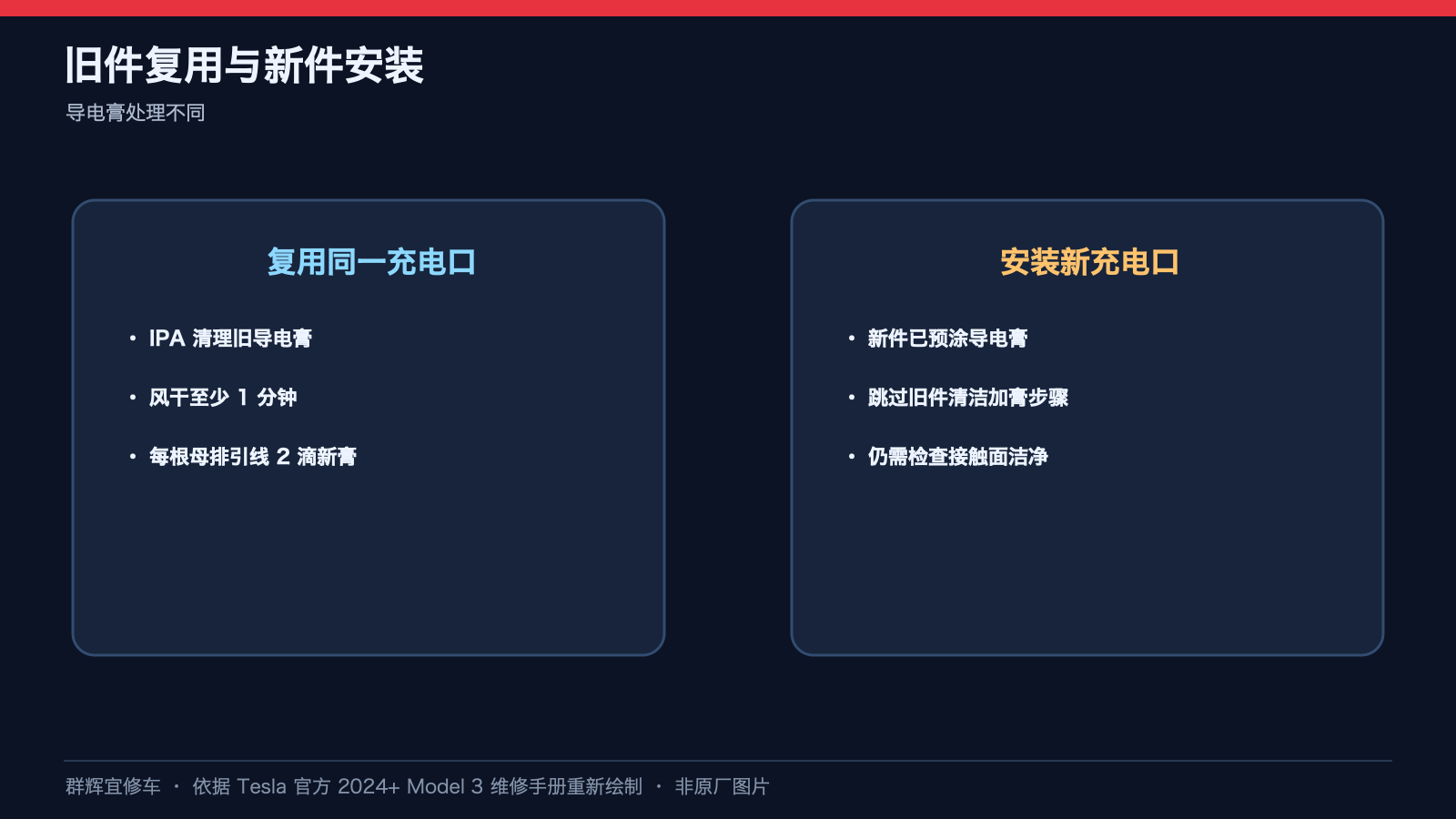

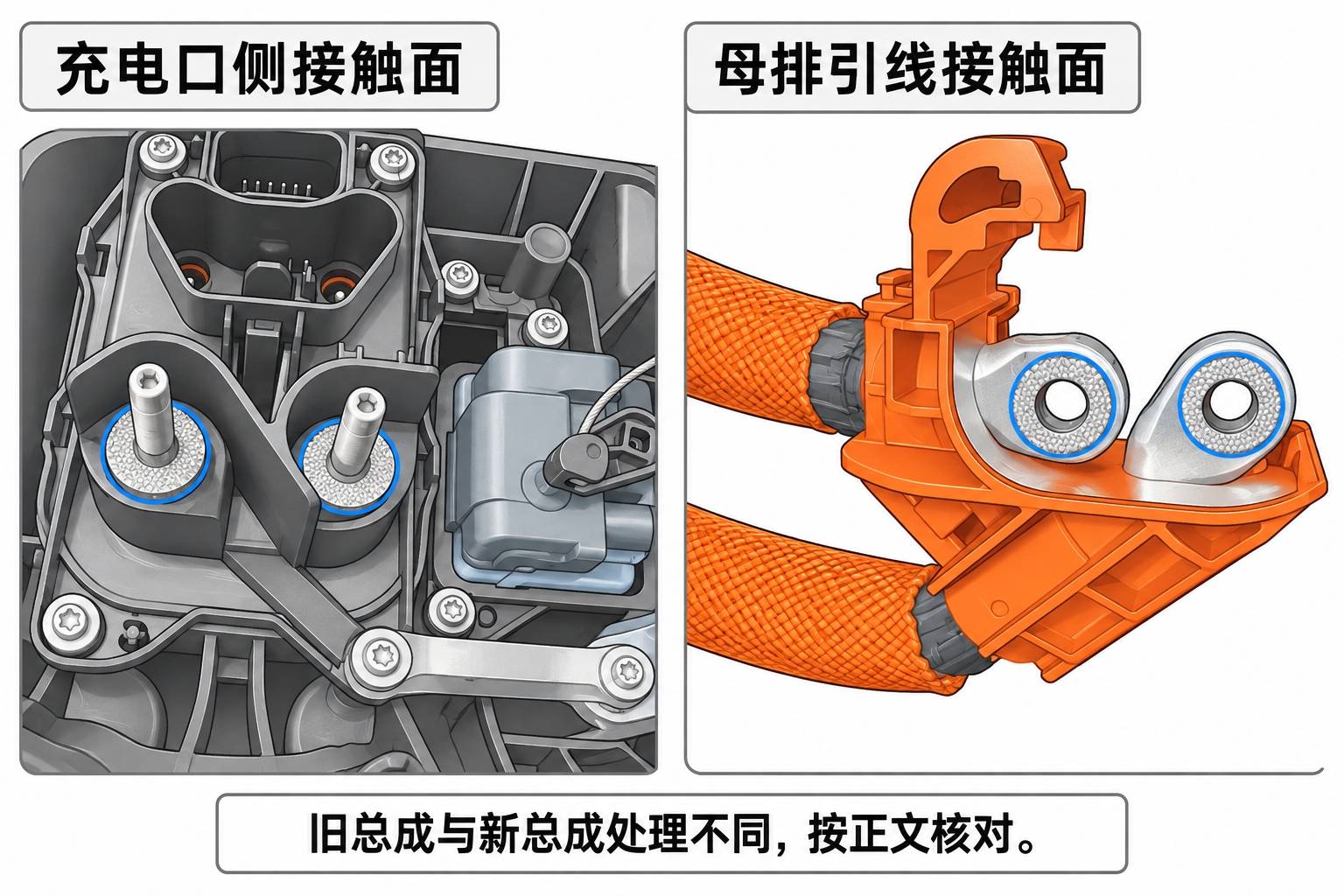

原总成再次安装时，原程序要求清洁充电口侧母排高压接触面，并等待1分钟风干；可以用塑料饰板工具辅助将IPA湿巾送入缝隙。母排引线侧也需去除残留和碎屑并风干。不要用金属工具刮伤接触面。

“复用同一端口”条件下，原程序还要求在每个母排引线与端口接触的一侧添加规定导电膏，每侧两滴并覆盖接触面。新端口已预涂导电膏，应跳过原页明确标为复用件的对应步骤，而不是照抄旧件流程把新件预涂层处理掉。引线的清洁要求不能因此一并遗漏。

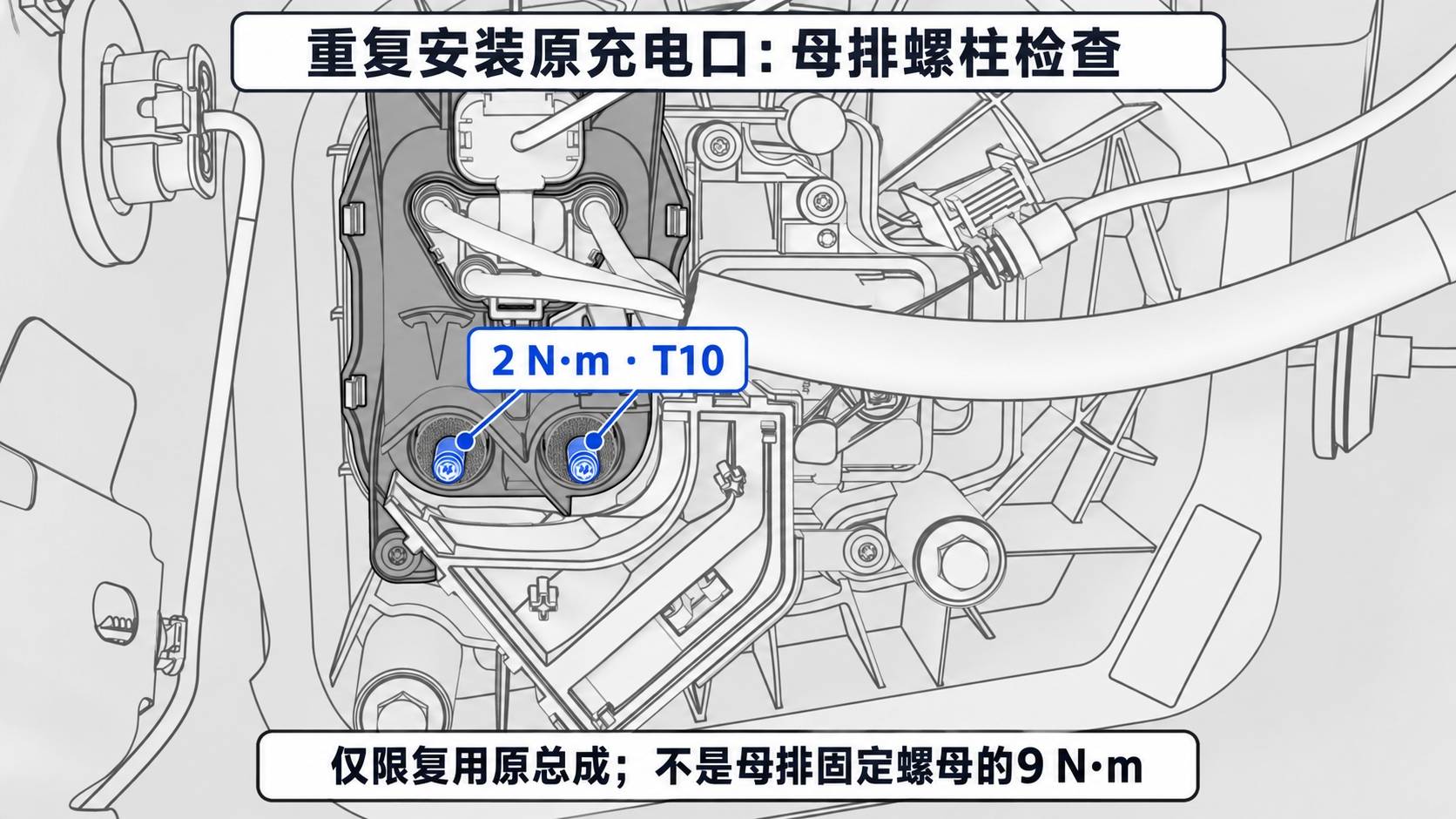

同一端口复装时，背面母排螺柱还有2 N·m的扭矩检查，工具为T10及规定的延长件、扭矩工具；新总成跳过该项。螺柱检查完成后，母排引线的两个固定螺母仍按9 N·m安装。这是两个不同对象、两个数值。

六、Hioki连接电阻：先零点调节，再分别测量

按原厂电阻表零点调节程序准备仪器，穿戴高压绝缘手套和皮革保护罩，分别检查两组母排引线与对应螺柱的连接电阻。不要跨接两根母排，也不要以本篇接触面图自行推断探针落点；测量接触方式必须按适用原厂测试资料确认。

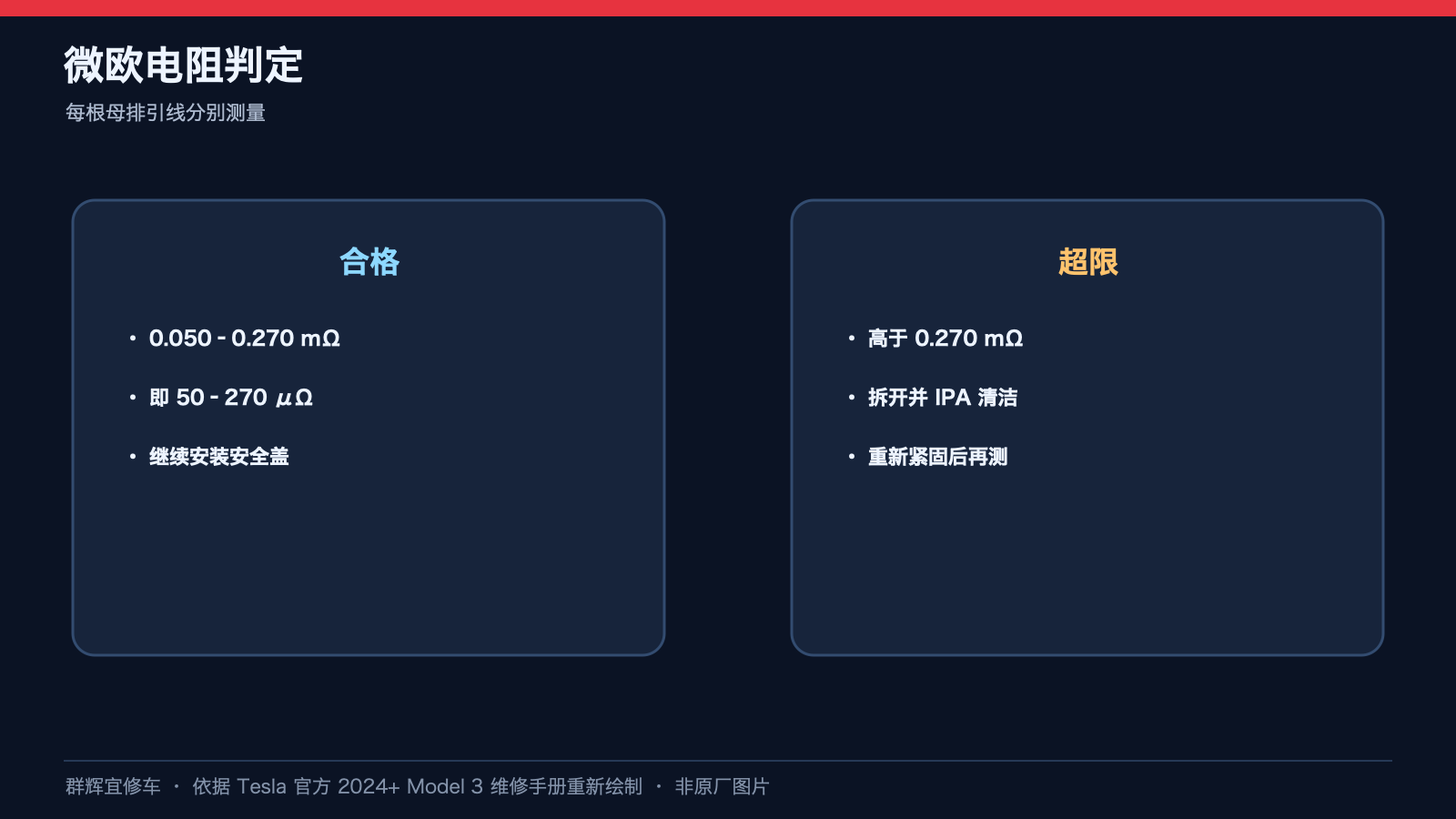

单位校核：原页在超上限说明中将0.270毫欧括注成0.270微欧，与同页范围说明及单位换算不一致。0.270 mΩ正确换算为270 μΩ，不能按0.270 μΩ判定。该处原文差异应在工单资料中注明，实车仍须核对当前适用程序与仪表单位。

低于下限的处理是该程序给出的特定复测规则，不意味着任意“接近零”的读数都代表正常。必须完成零点调节、正确接触和规定次数的复测并记录两处结果。

七、安全盖、插头与内饰恢复

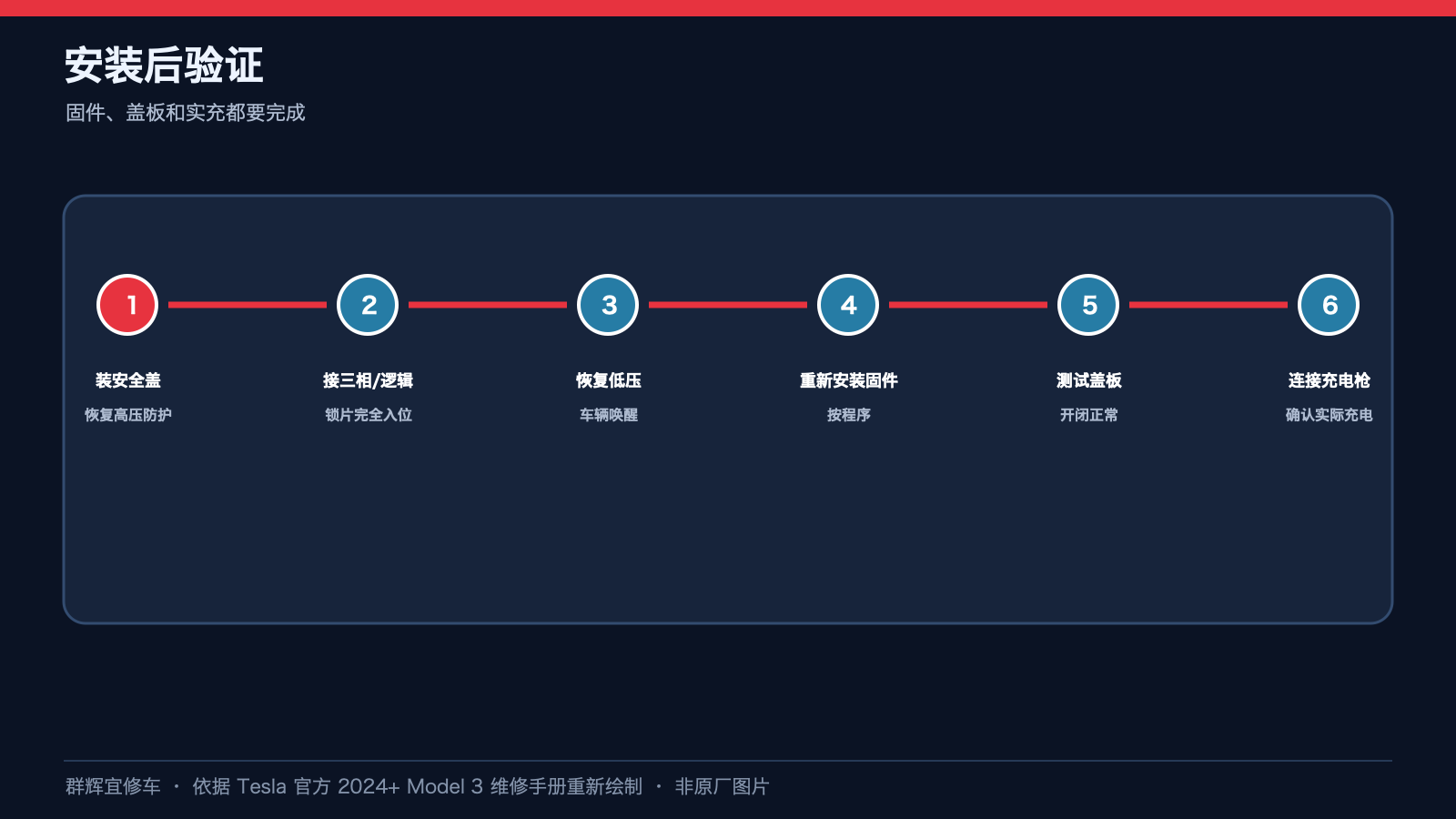

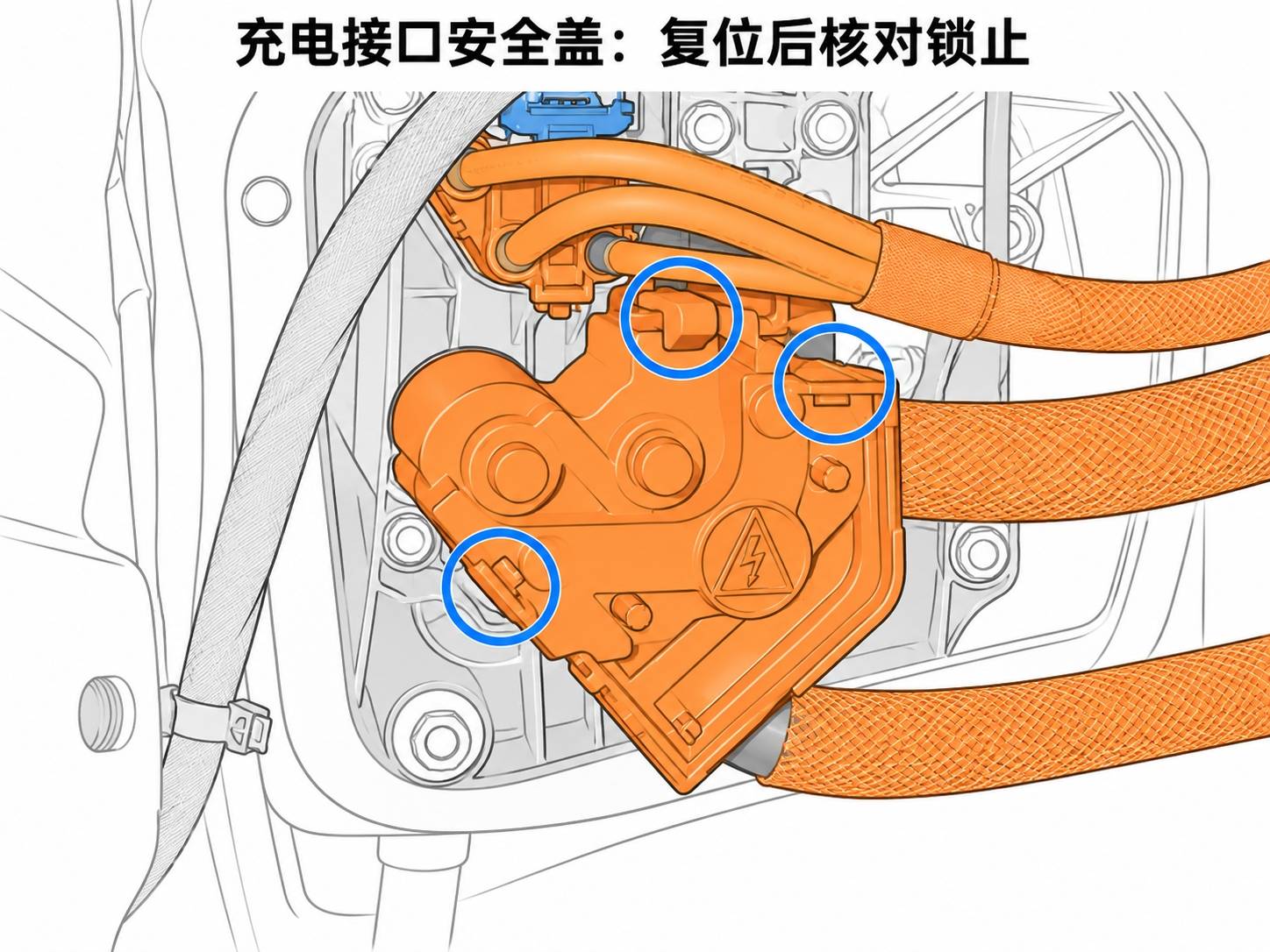

完成规定测试后，恢复充电接口安全盖并核对锁止。重新连接交流三相与逻辑接头，恢复各自锁片；按程序处理左侧行李箱饰板和工作灯连接，再恢复低压电源、前备箱后挡板及其他拆卸饰件。

原厂流程包含车辆固件重新安装，不应因端口已经装牢而跳过。后备箱门槛、负重底板支架和底板等按各自程序复位，确认没有遗漏的灯插头、卡子或被夹住的线束。

八、实际充电与盖板动作验收

按原程序检查盖板开启响应，使用充电手柄按钮及连接动作确认车辆能够充电；断开后确认盖板关闭。原厂明确不允许手动强行关闭充电口盖板。出现卡滞、充电异常或锁止不可靠，应查明原因，不以用手压回盖板作为验收。

交车记录应包含适用端口、两组固定件、复用或新件分支、螺柱检查适用性、仪表零点与两处电阻、固件及实际功能验证。本文是专业资料阅读培训，不替代资质、隔离验电和最新版原厂程序。

资料来源

Tesla：充电端口（CCS标准）（拆卸和更换），校正代码44011652，FRT 0.66。六幅教学结构图按原页照片及线描重绘，分开展示不同拆装状态，不作为连接器端面或测量探针图使用。
