奔驰X470技术型车底护板加装：固定点准备、护板定位与间隙复查

X470技术型车底护板重量较大并覆盖动力传动区域，加装时应使用辅助举升装置承托。

护板必须安装在套件规定固定点，装复后需确认与排气、转向、油路和运动部件留有足够间隙。

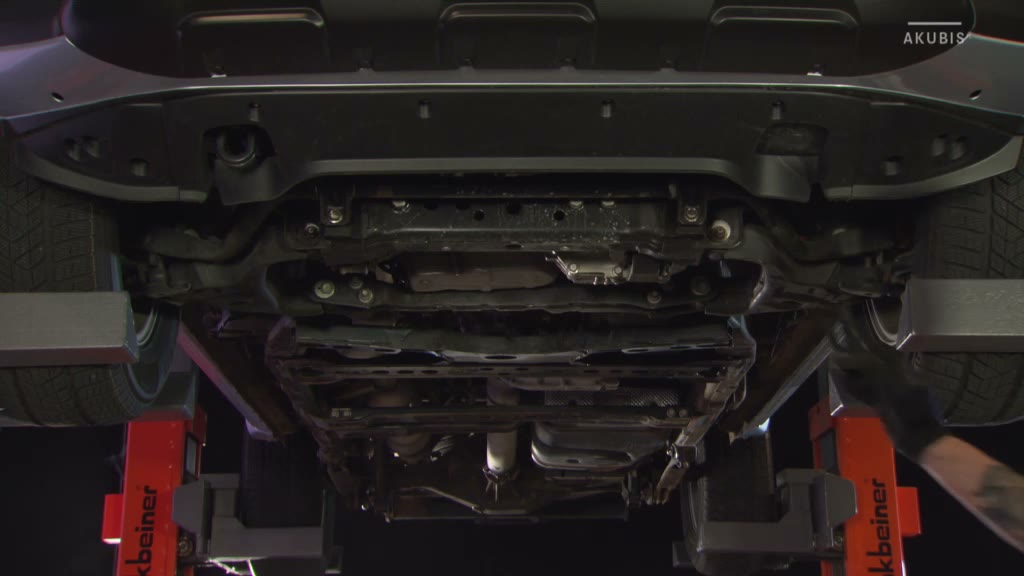

一、核对套件并准备车底固定位置

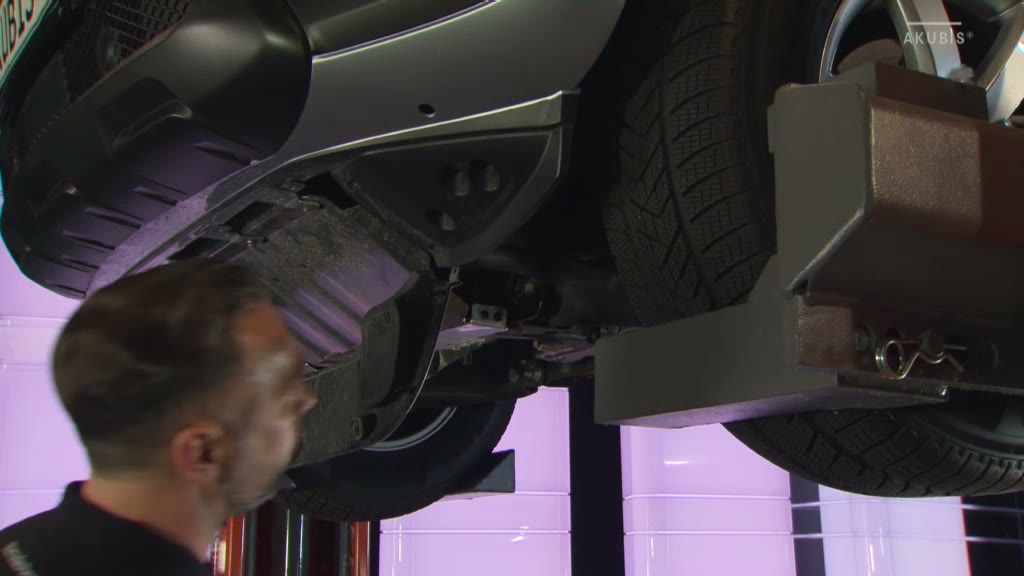

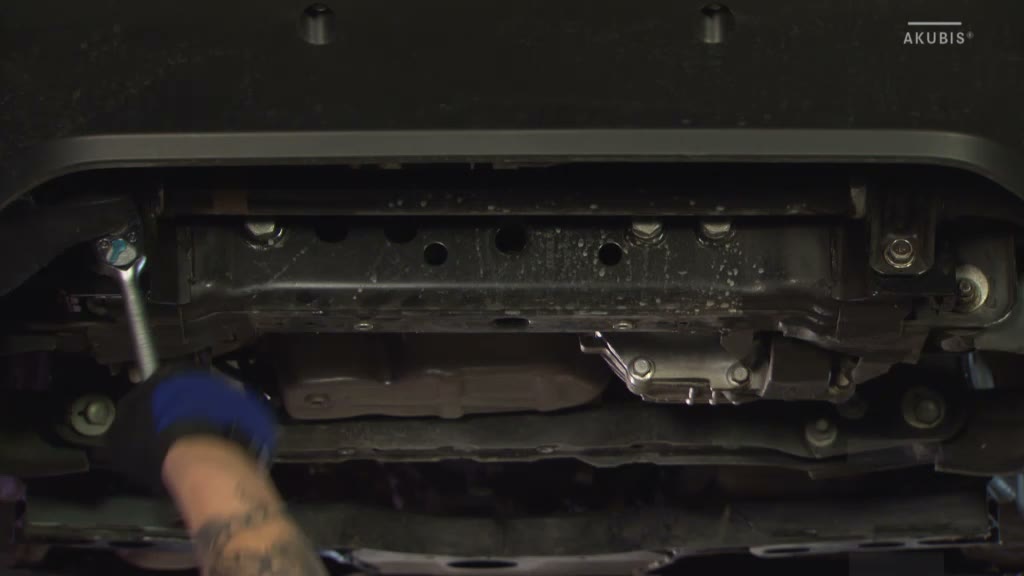

举升车辆并拆下需要替换的原车覆盖件，核对护板、支架、紧固件及车辆适用性。

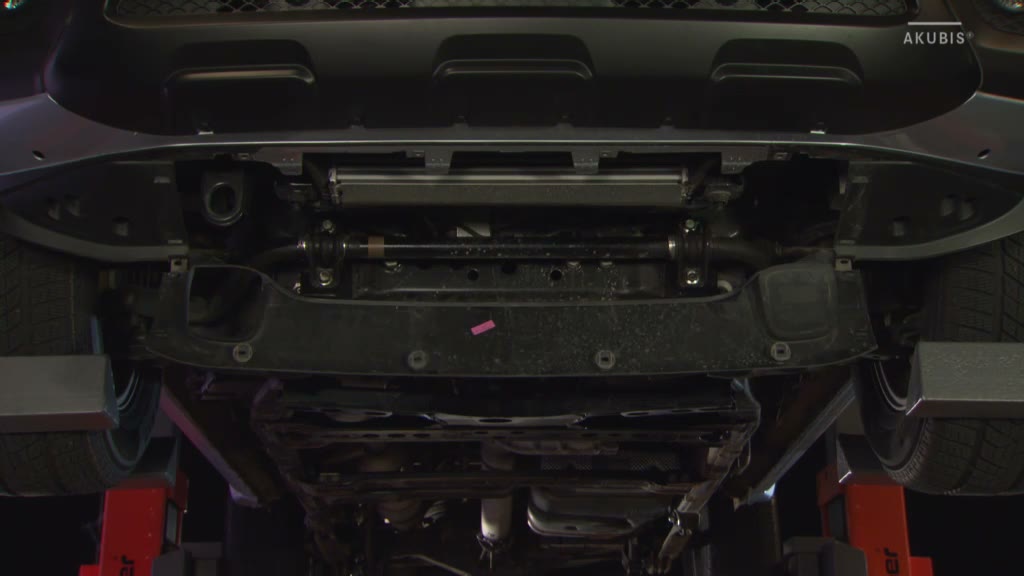

二、安装支架和新增固定件

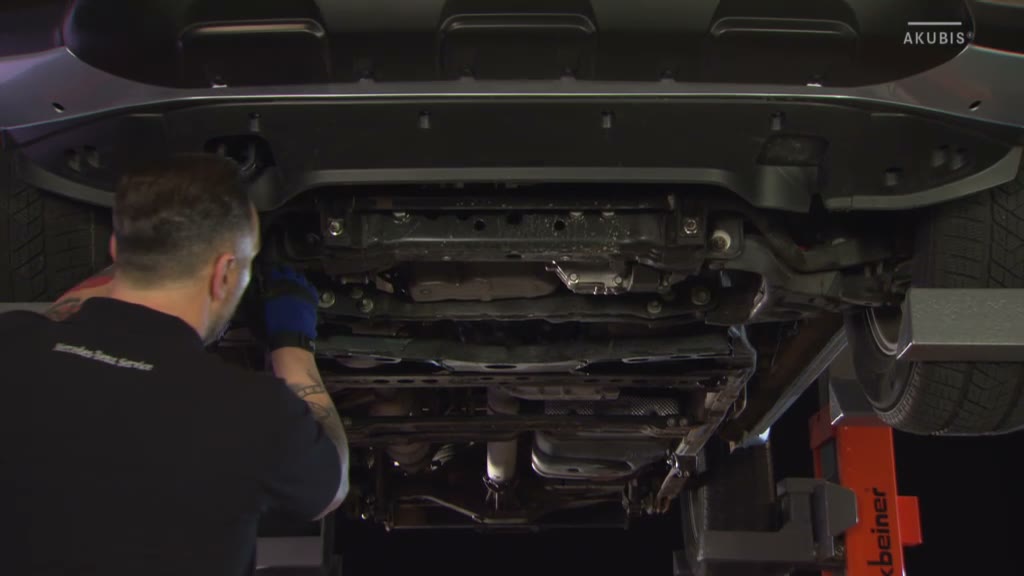

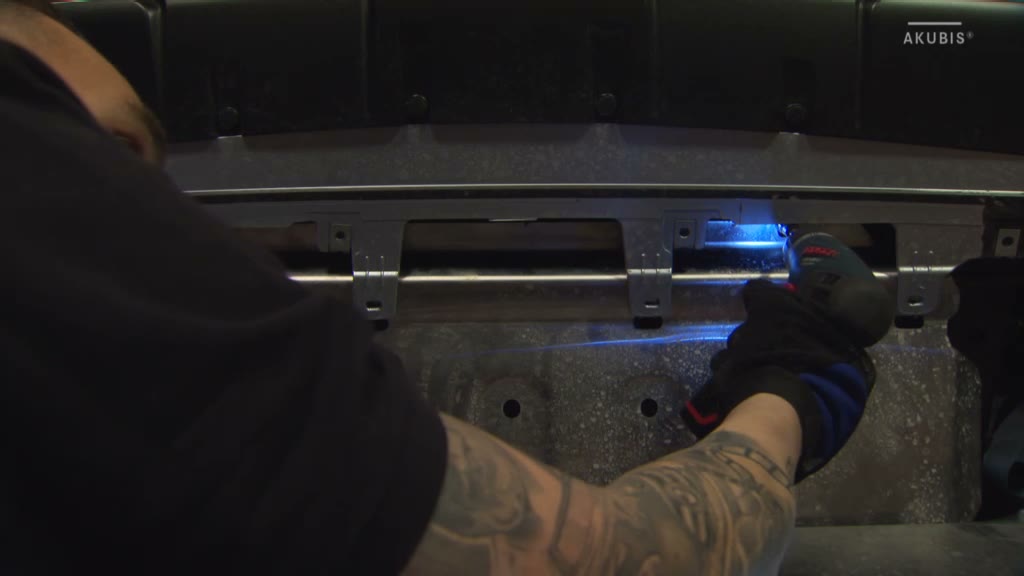

清洁底盘固定区域，将支架、螺母或连接件装到规定位置，先保留调整余量。

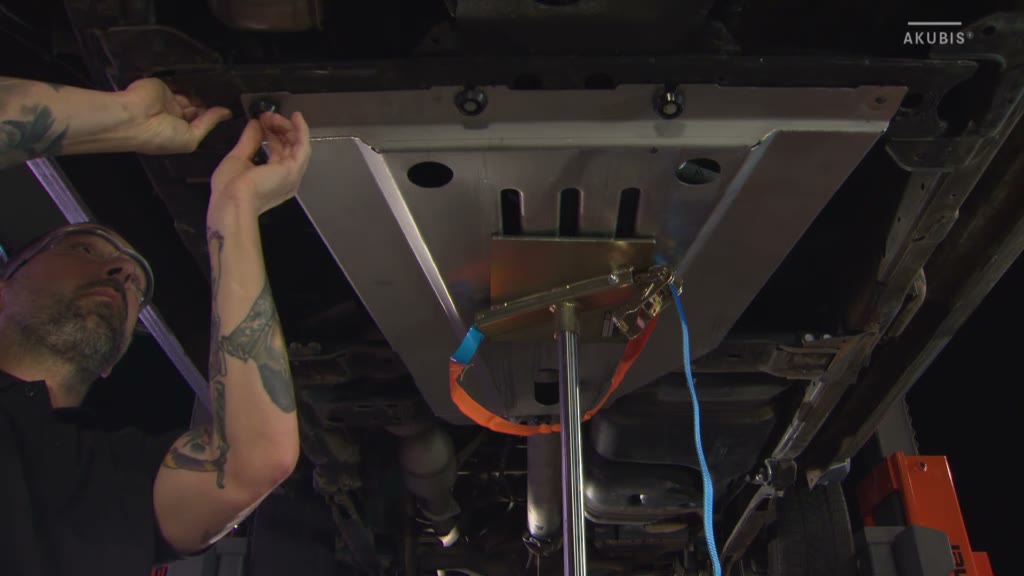

三、承托护板并按顺序完成紧固

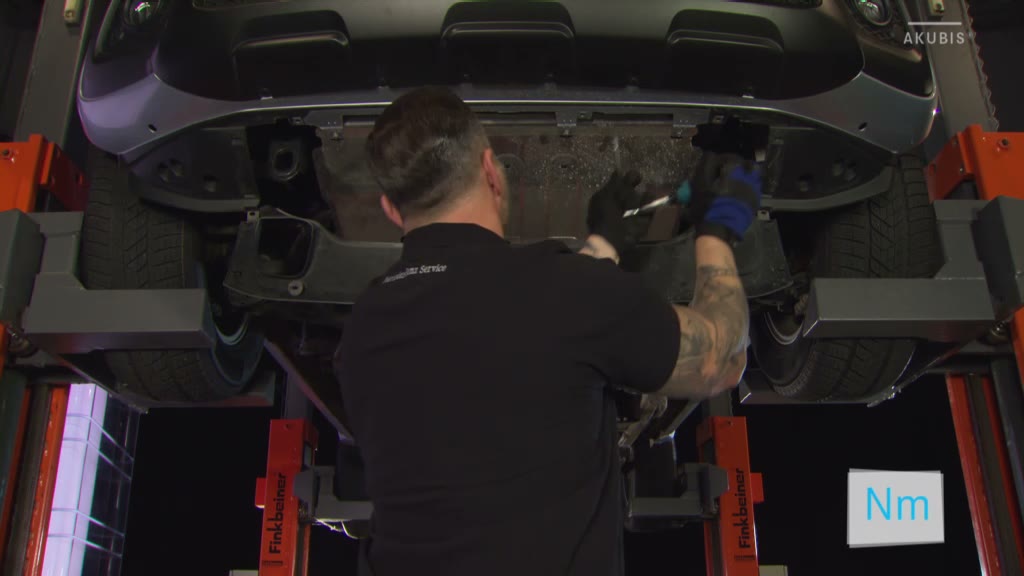

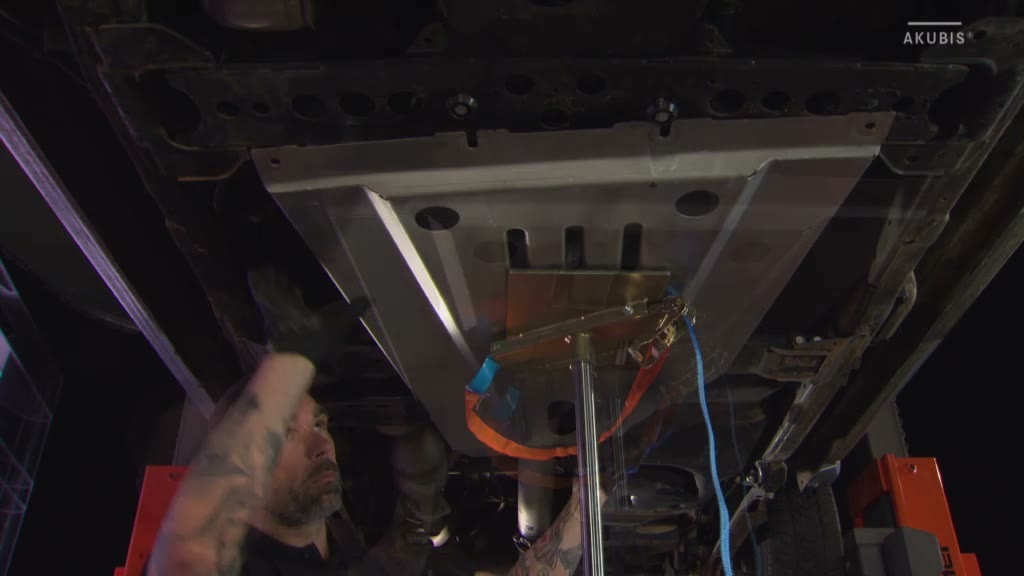

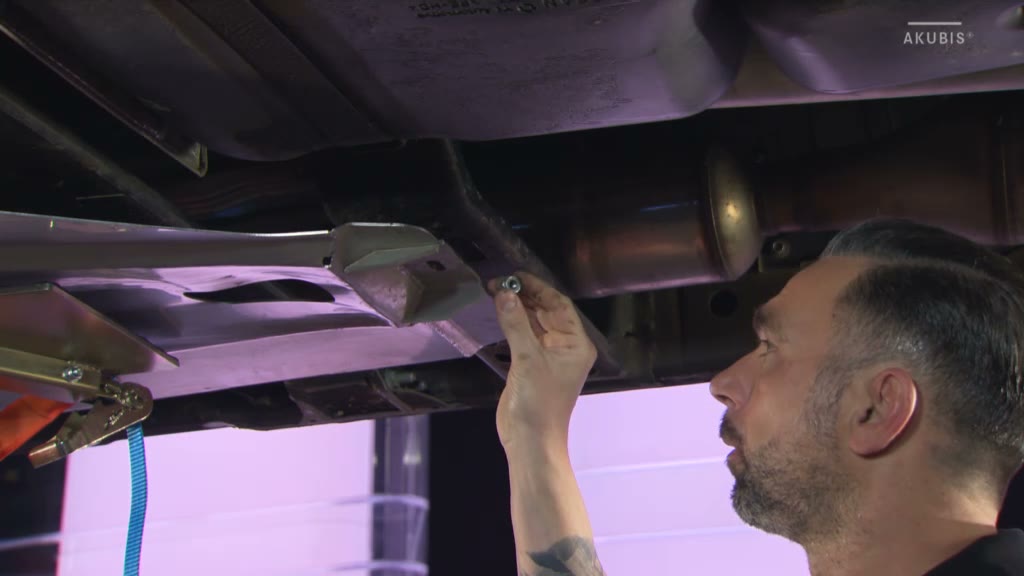

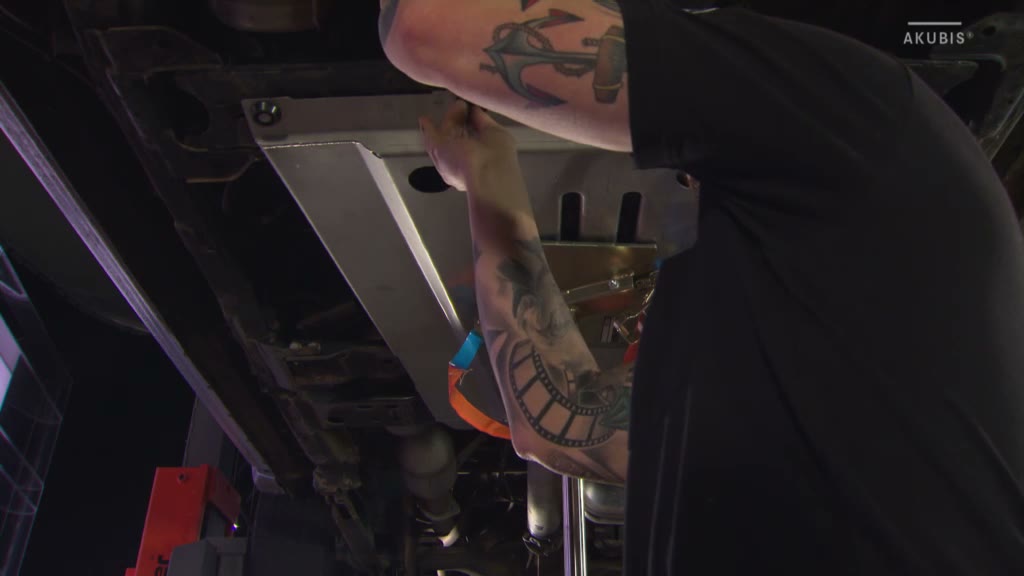

用辅助举升装置托住护板，对准所有安装孔后先手动旋入紧固件，再按规定顺序和要求紧固。

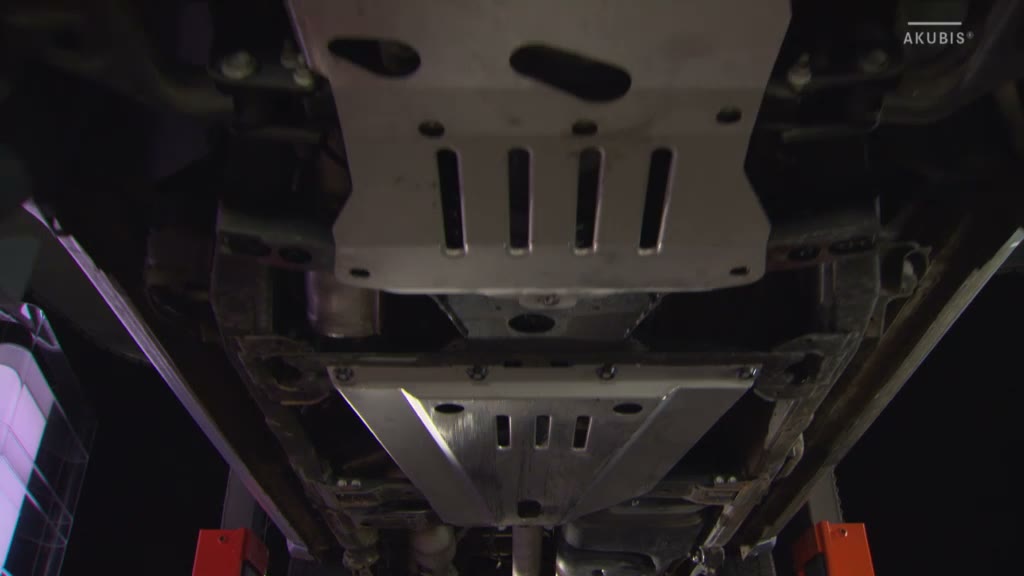

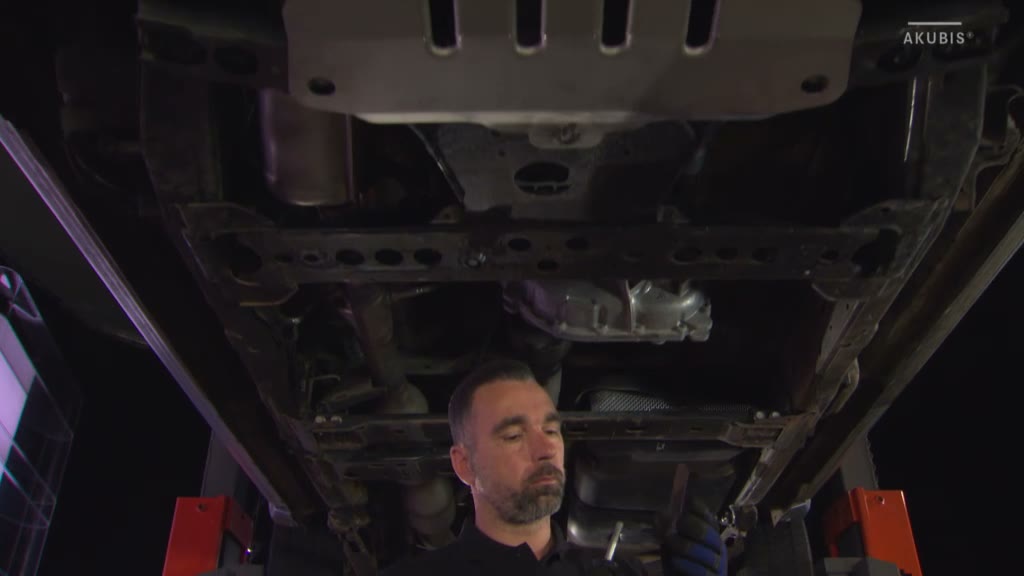

四、复查底盘间隙和固定可靠性

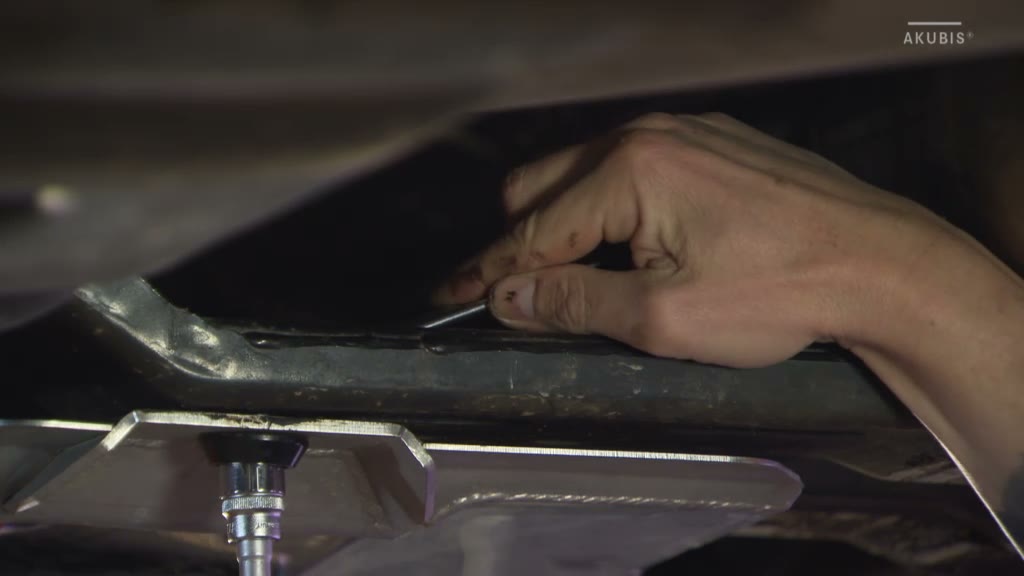

检查护板与排气、传动轴、转向和管线的间隙，确认无松动、变形或异常接触。

五、完工检查要点

• 加装套件与车辆配置匹配。
• 护板由辅助装置可靠承托。

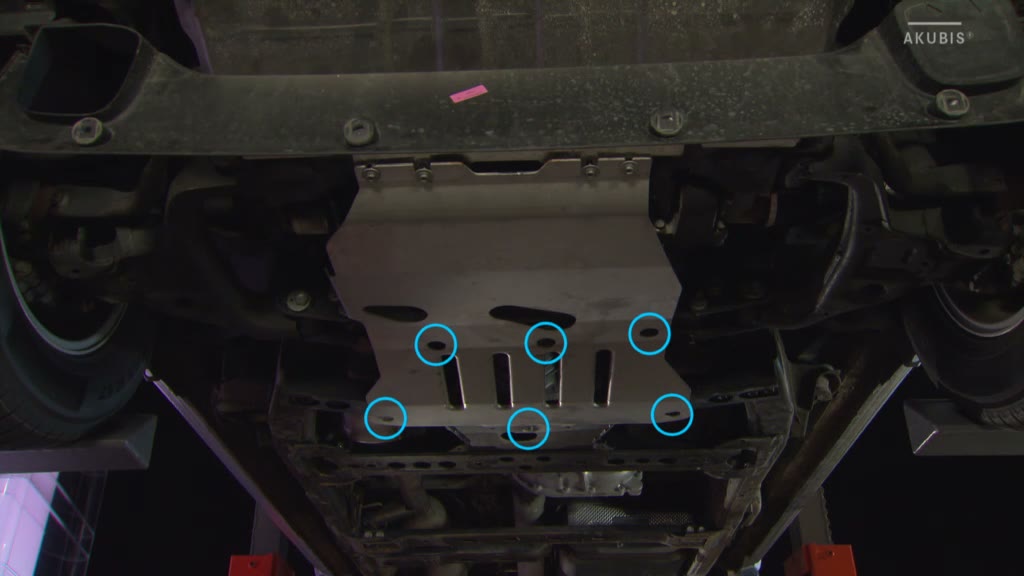

• 所有固定点均正确安装。
• 运动部件和高温部件间隙充足。
