奔驰M156/M159 漏油 (Refer to GI01.40-P-049961, V4)：LI01.40-P-051362

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

1. 曲轴密封环区域不密封（密封环翻折）

2. 波纹图案区域不密封

3. 压力油槽区域不密封

4. M159 正时箱盖罩区域不密封

二、原通告列出的可能原因

1. 曲轴密封圈

2. 曲轴箱底板多孔

3. 压力油槽芯孔螺栓不密封

4. M159 正时箱盖罩放油螺塞区域中有细孔

附件

文件 描述

3.jpg KGH 压力油槽螺栓

4.jpg KGH 底板不密封

5.JPG 正时箱盖罩油塞

1.jpg 通风孔 1

2.jpg 通风孔 2

三、检查与补救步骤

通（见附录）

障诊断后更换曲轴箱。

如果仍然不密封，则更换曲轴箱。

况 用 M-AMG 通过 TIPS 紧急事件模块与各个市场支持部取得联系。 请附上相应漏油位置的图片。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 112 997 02 46 根据电子零件目录（EPC） 1 订购后部曲轴密封圈

X

N 000908 024011 压力油槽钢制螺栓 1 X

A 001 989 89 20 10 密封剂 1 紧固扭矩 45 +/- Nm X

N 007603 024105 密封环 1 X

WIS参考

AR03.20-P-3063TMG 更换后部曲轴径向密封环 对于解决措施 1 补救

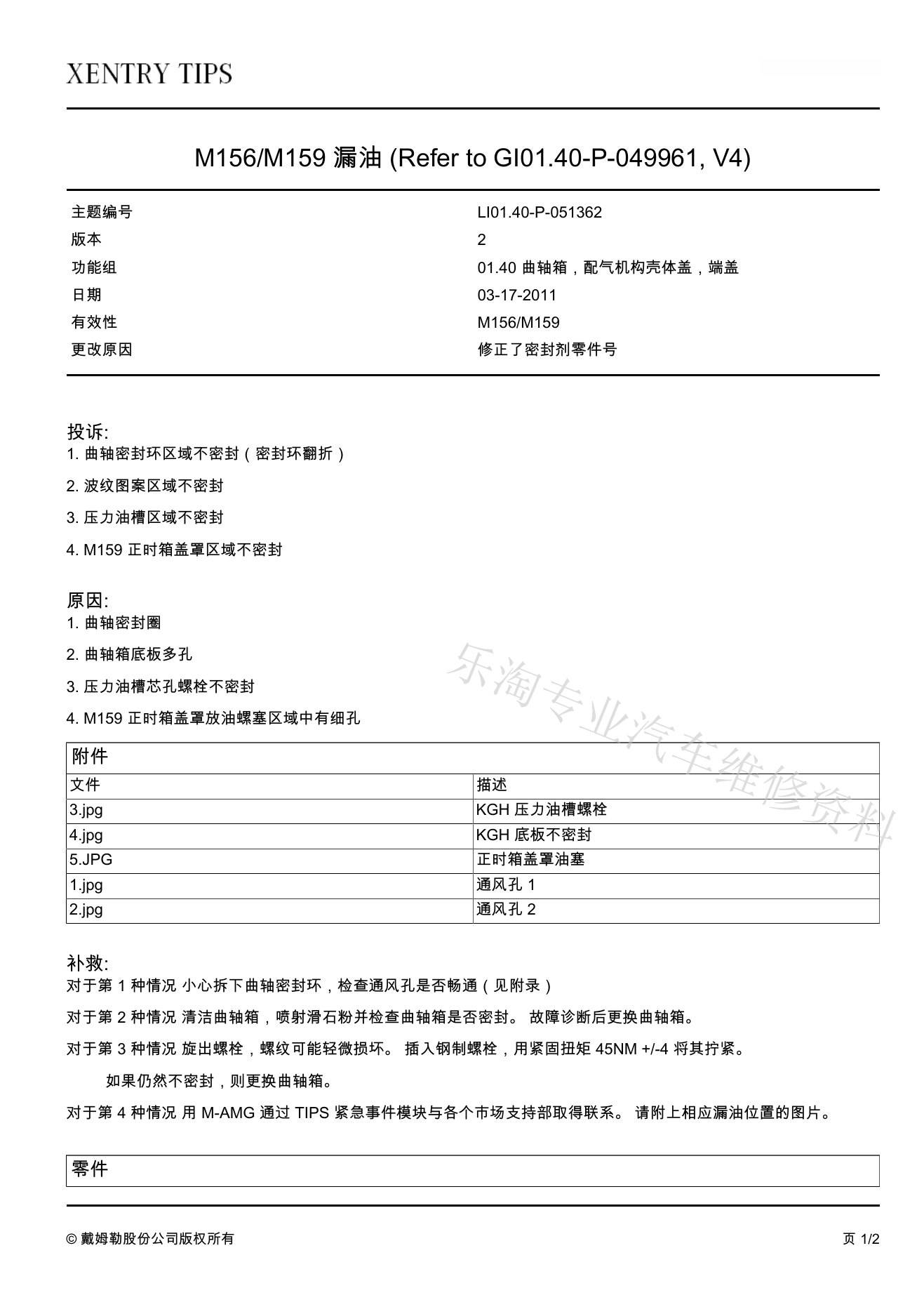

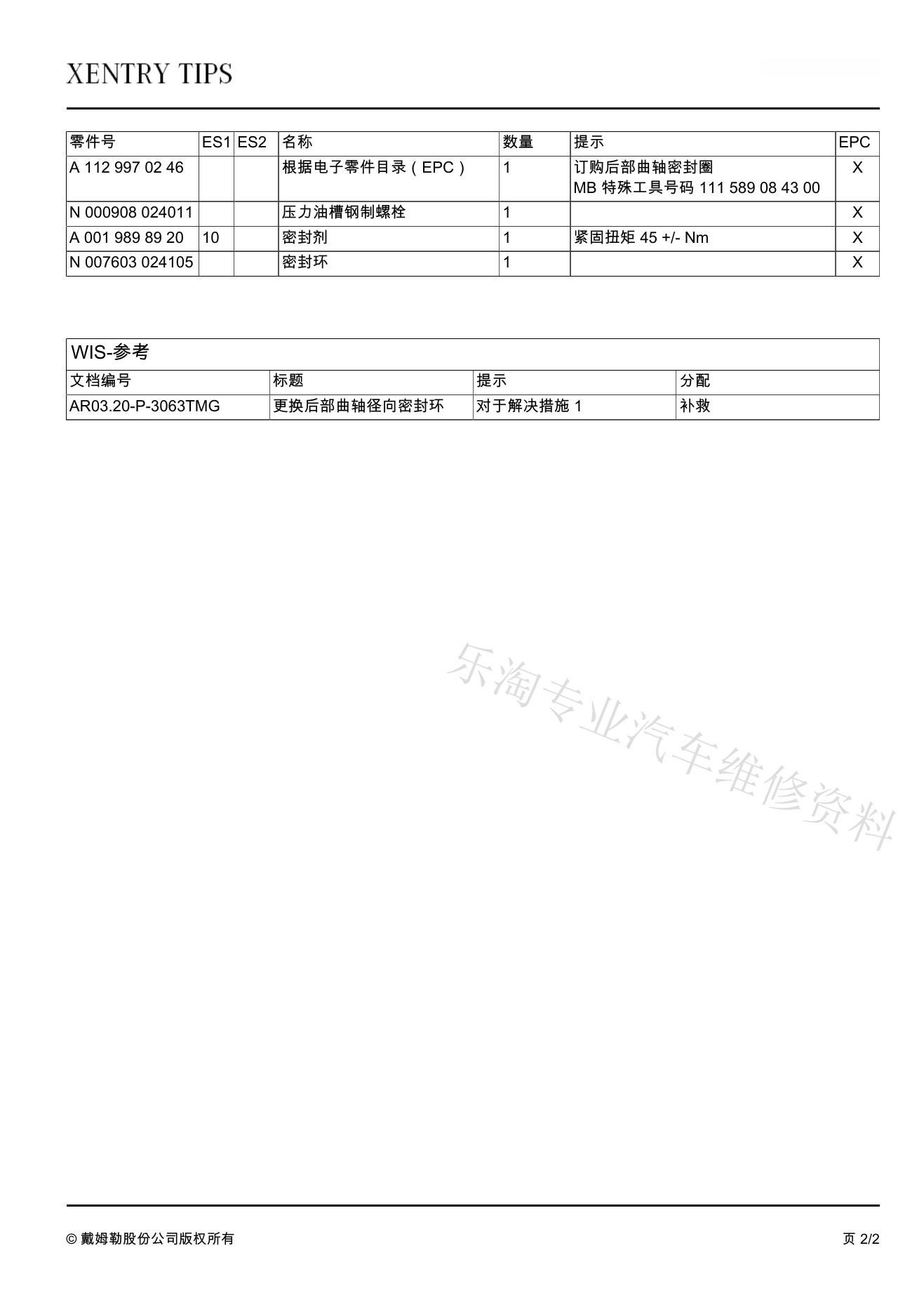

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
