奔驰防盗警报系统（EDW）无明显原因地触发 (Refer to GI80.50-P-048214, V5)：LI80.50-P-048957

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

EDW 系统误触发

警报源存储器中列出了玻璃破碎回路。

二、原通告列出的可能原因

Spacer（间隔垫片）与玻璃破碎回路的银合金发生化学反应，使之由此变得高阻抗

提示：

三、检查与补救步骤

1. 检查在警报源存储器中最后的警报源中是否列举有玻璃破碎回路。

值 - 防盗警报系统

保护（玻璃破碎传感器）”

值 -> 警报信号源下“由于玻璃破碎传感器发出警报”

况是这样，则请执行以下操作：

2. 测量后窗玻璃上玻璃破碎回路的插接头处的电阻。该电阻值应该小于 20 Ω。

3. 如果电阻值大于此值，则请更换后窗玻璃。

提示！

后车窗时 Spacer（间隔垫片）定位时与玻璃破碎回路保持足够距离！

对于车型 203.7，将间隔垫片定位于偏左 130 mm 处。

对于车型 204.2，将间隔垫片定位于半径延伸点偏上 6 mm 处。半径延伸点用绿色圆圈标注。

附件

文件 描述

neue Position Spacer.pdf 车型 203.7 间隔垫片新位置

neue Position Spacer S204.jpg 车型 204.2 间隔垫片新位置

四、控制单元与故障代码

障文本

OCP-Overhead control panel

(DBE2) (C (203))

B10A3 Interior motion protection: The glass breakage loop is open.

((ECU1_DEF@unknown))

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A2037400857 后窗玻璃 1 车型 203.7 X

A2037403857 后窗玻璃 1 车型 203.7，如果代码 840（深色玻

璃）存在

X

A2047400557 尾门后车窗 1 车型 204.2，如果没有收音机或驾驶

室管理及数据系统（COMAND）

X

A2047400957 尾门后车窗 1 车型 204.2，如果有收音机或 CO-

MAND

X

A2047401657 尾门后车窗 1 车型 204.2，如果有代码 840（深色

玻璃）和收音机或 COMAND

X

操作号与损坏代码

容 时间 损坏代码 提示

8230C 73

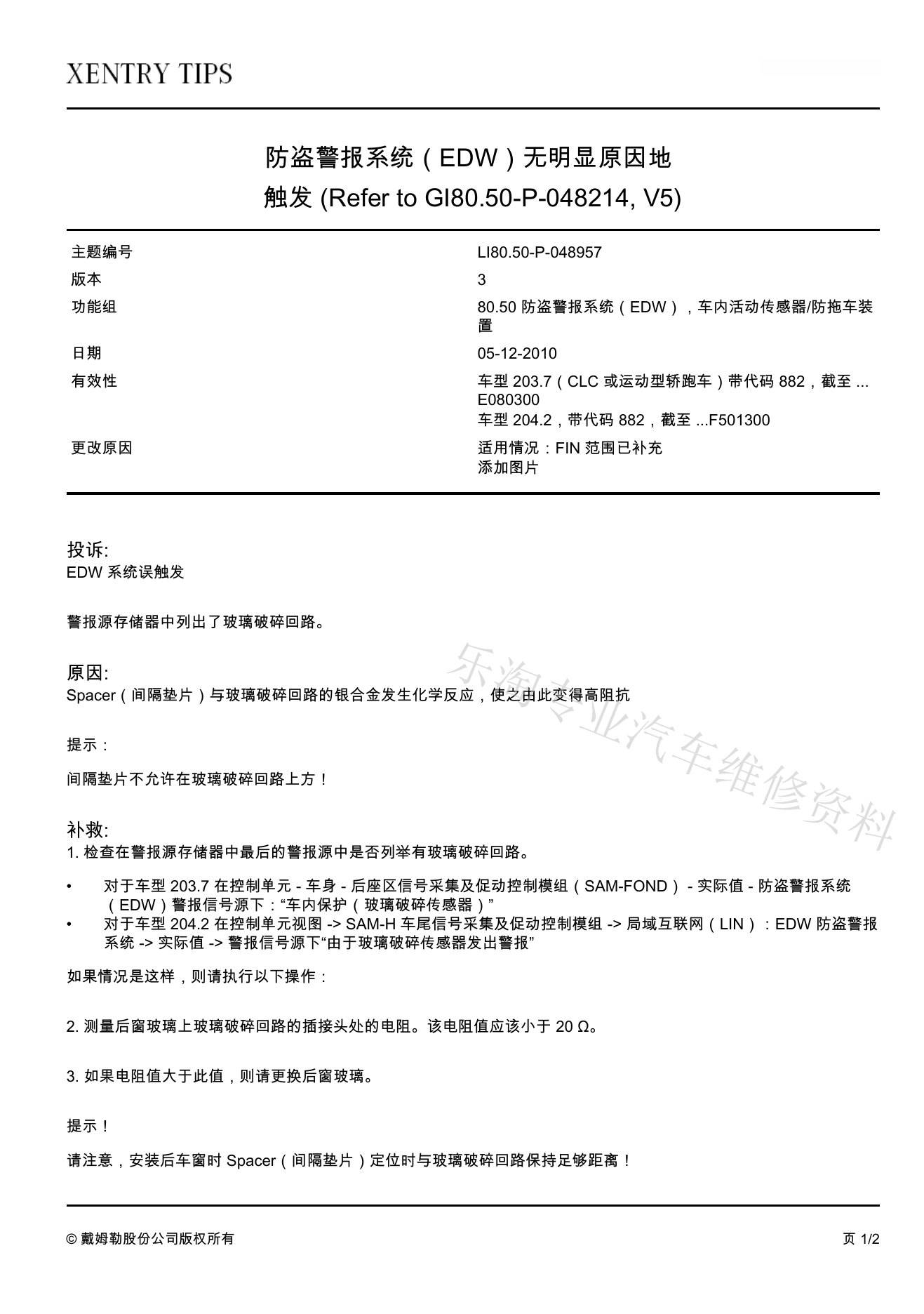

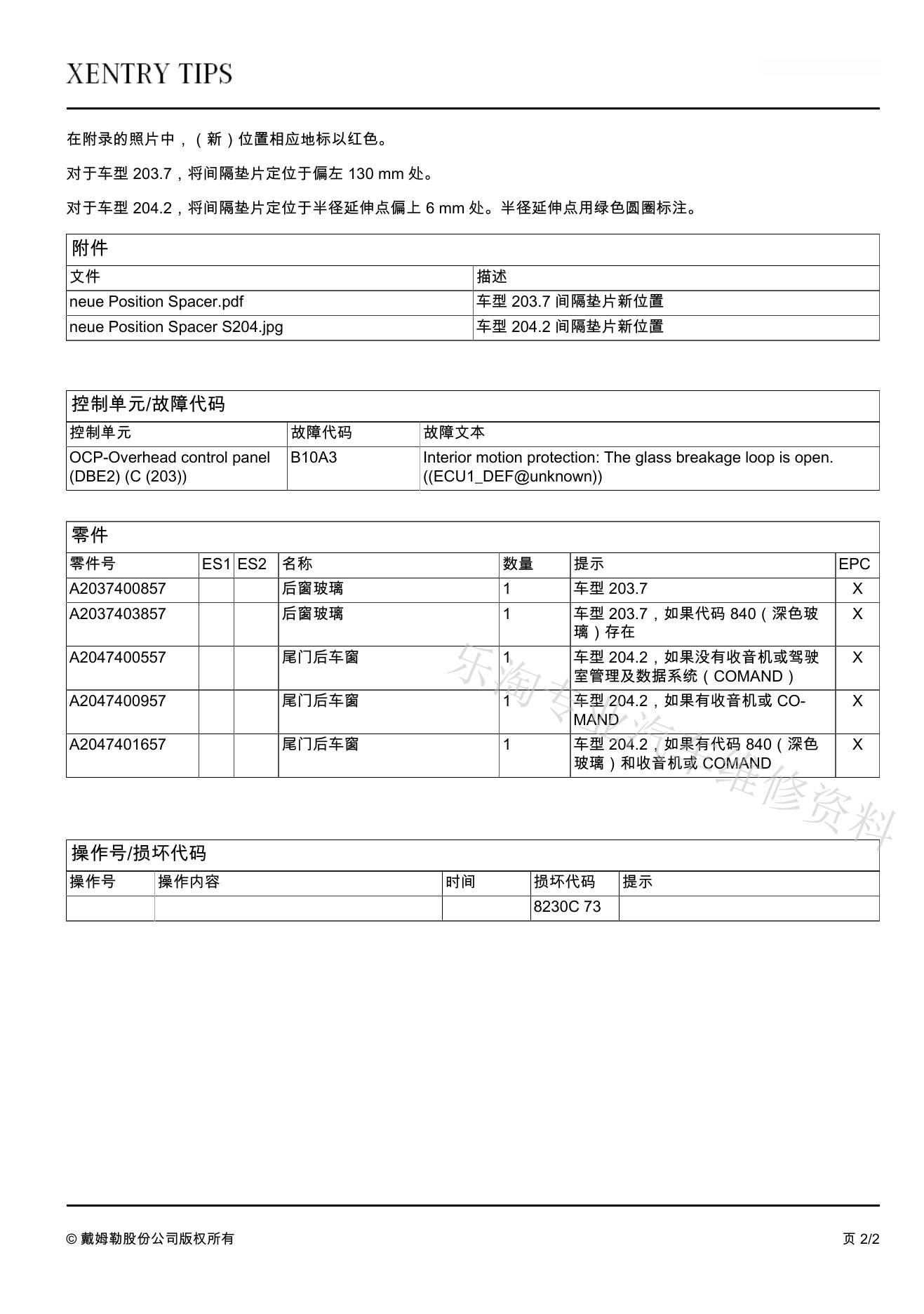

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
