奔驰W221整车网络与能源管理：CAN拓扑、12V/48V供电和启停控制

W221出现多个控制单元同时报码、静态电流异常或启停功能受限时，不能只围绕某个蓄电池或单个控制单元判断。整车网络、供电状态、能源需求和发动机运行阶段彼此关联，应先确认车辆装备，再沿网络与电源路径检查。

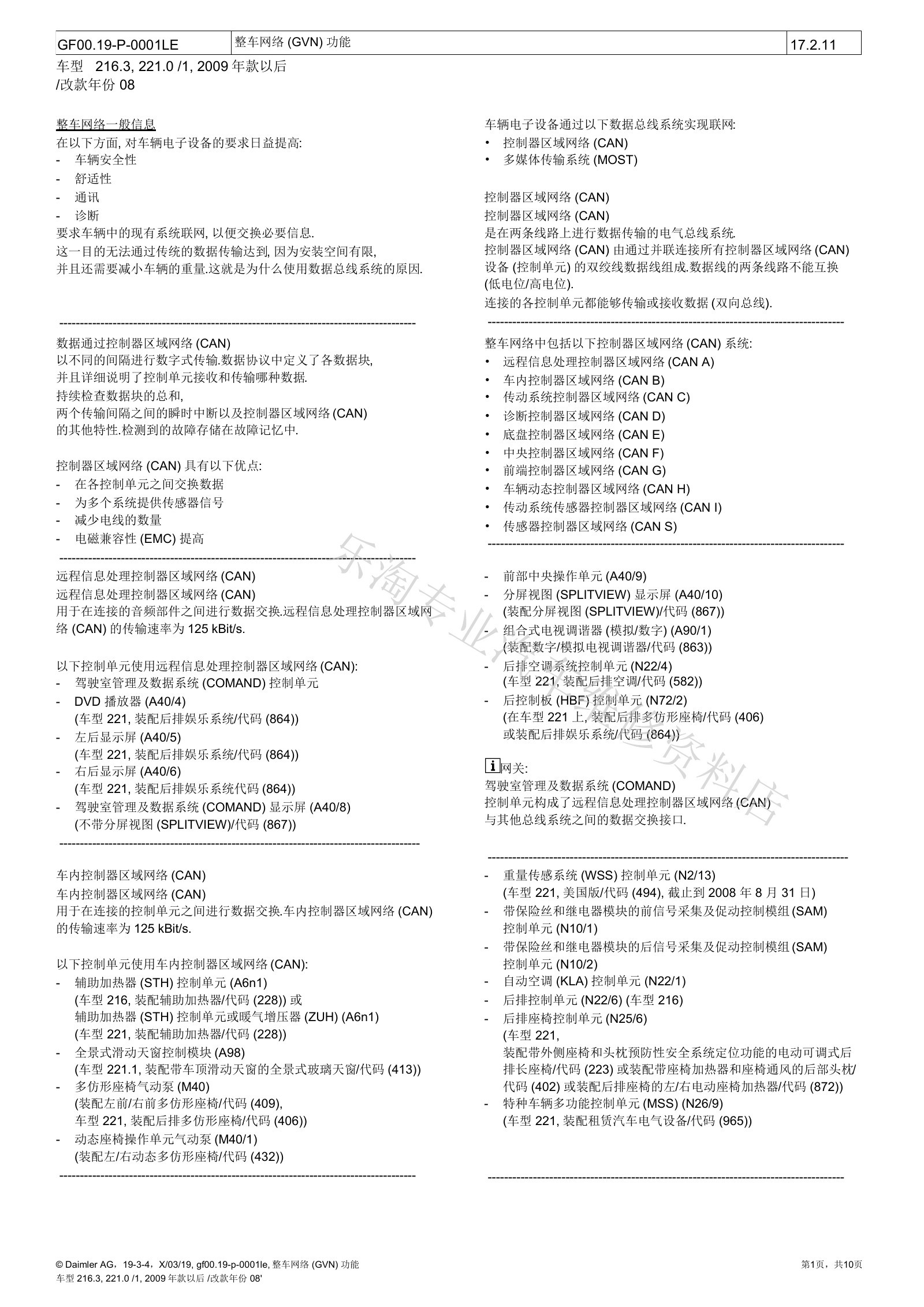

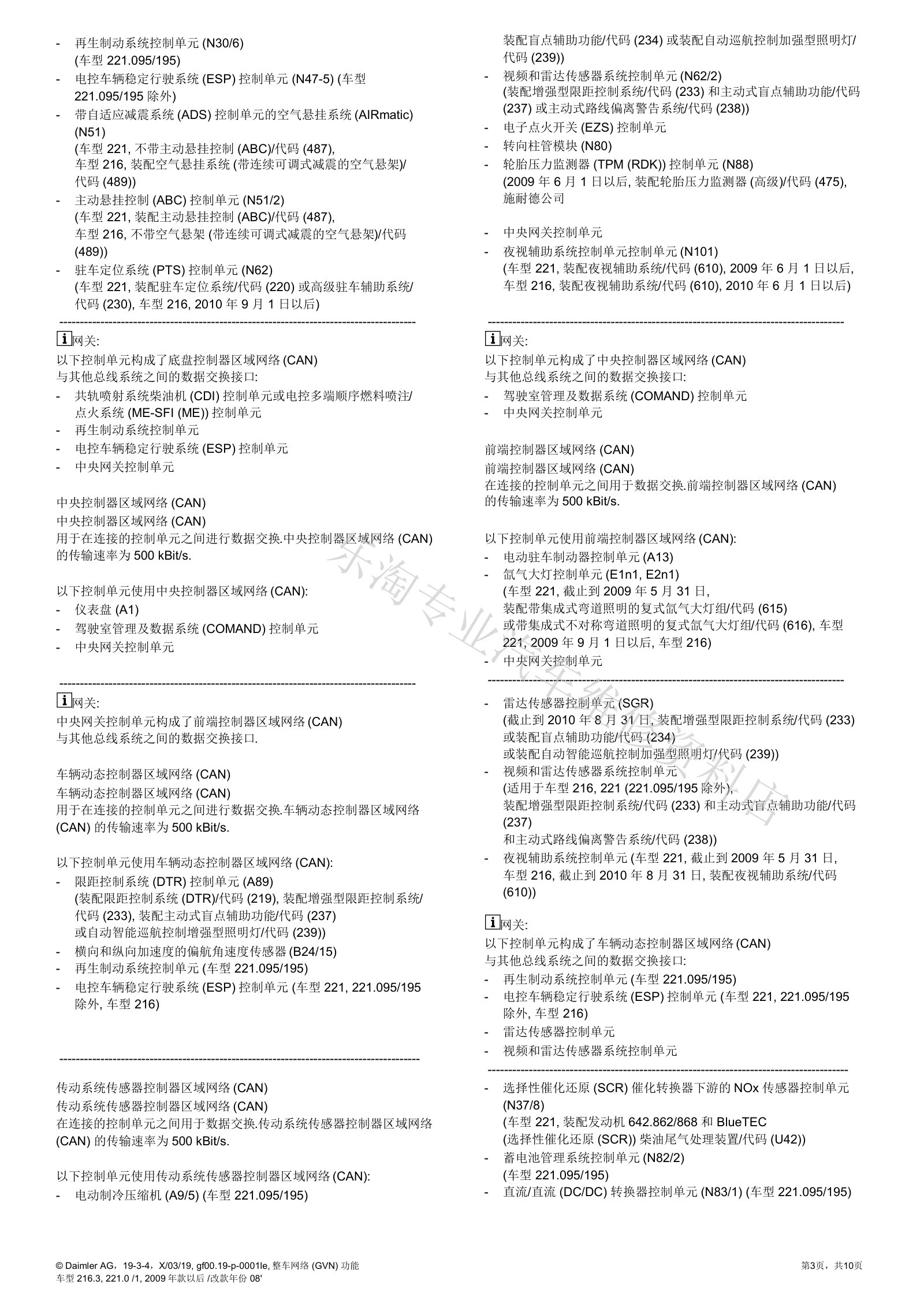

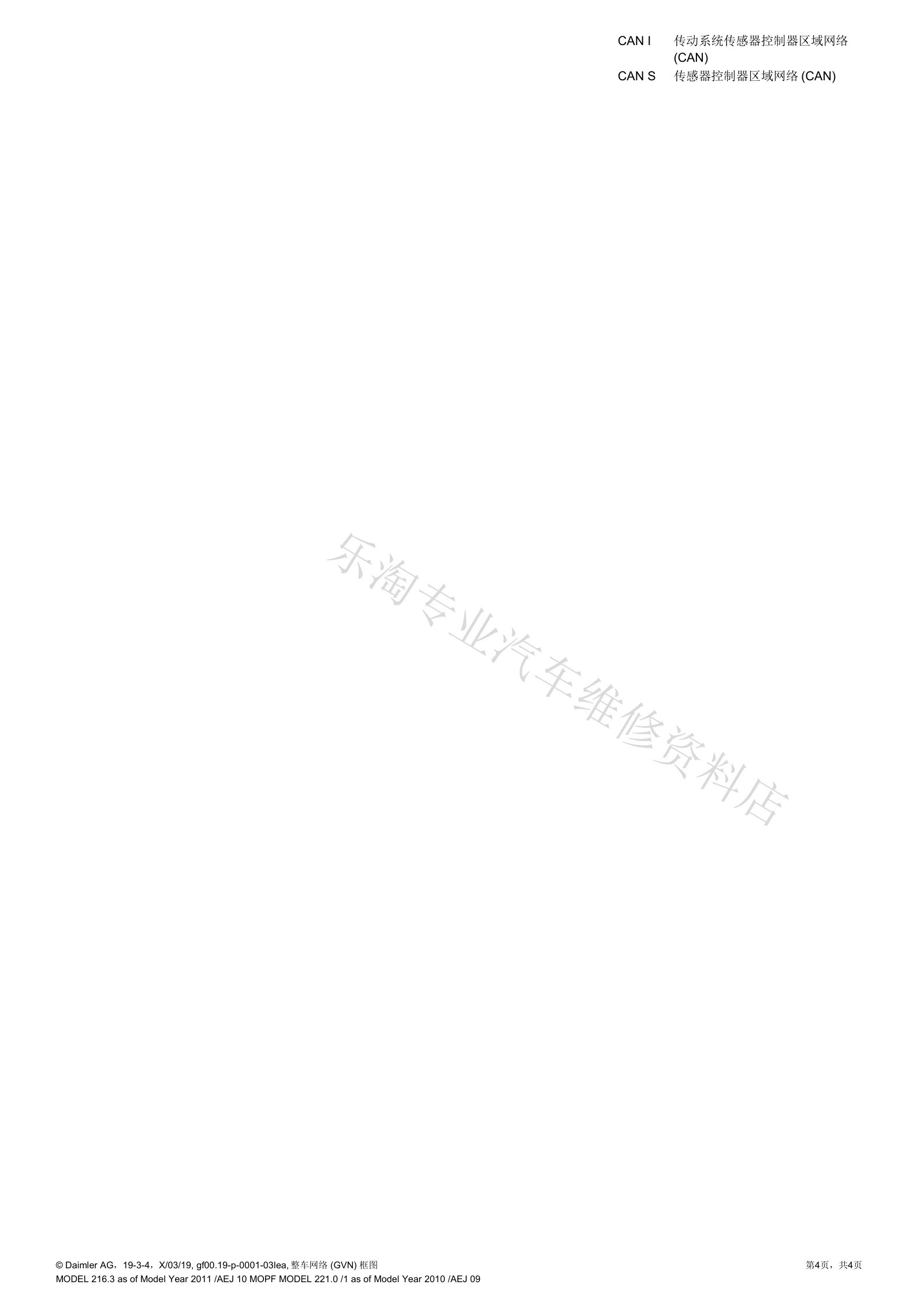

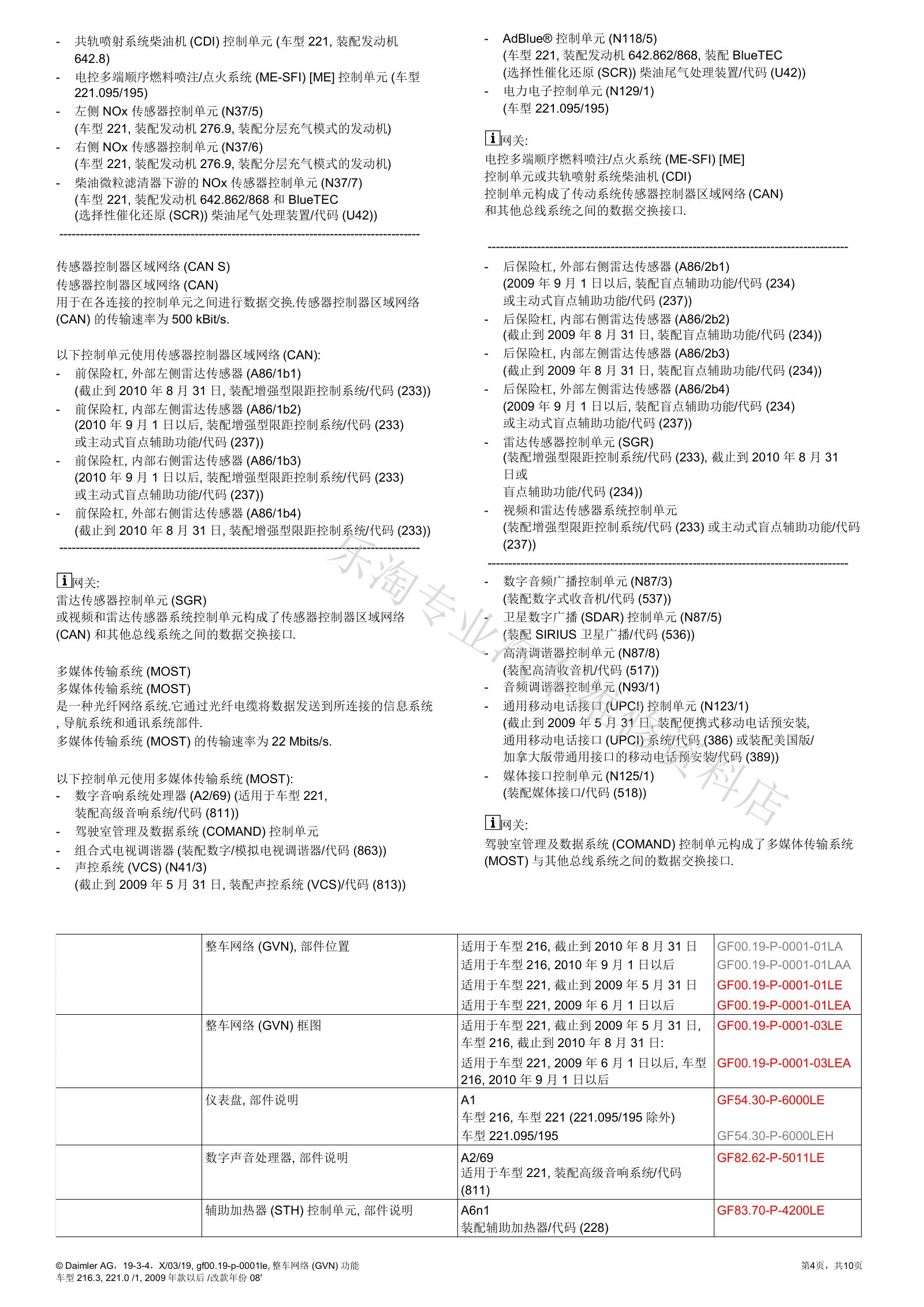

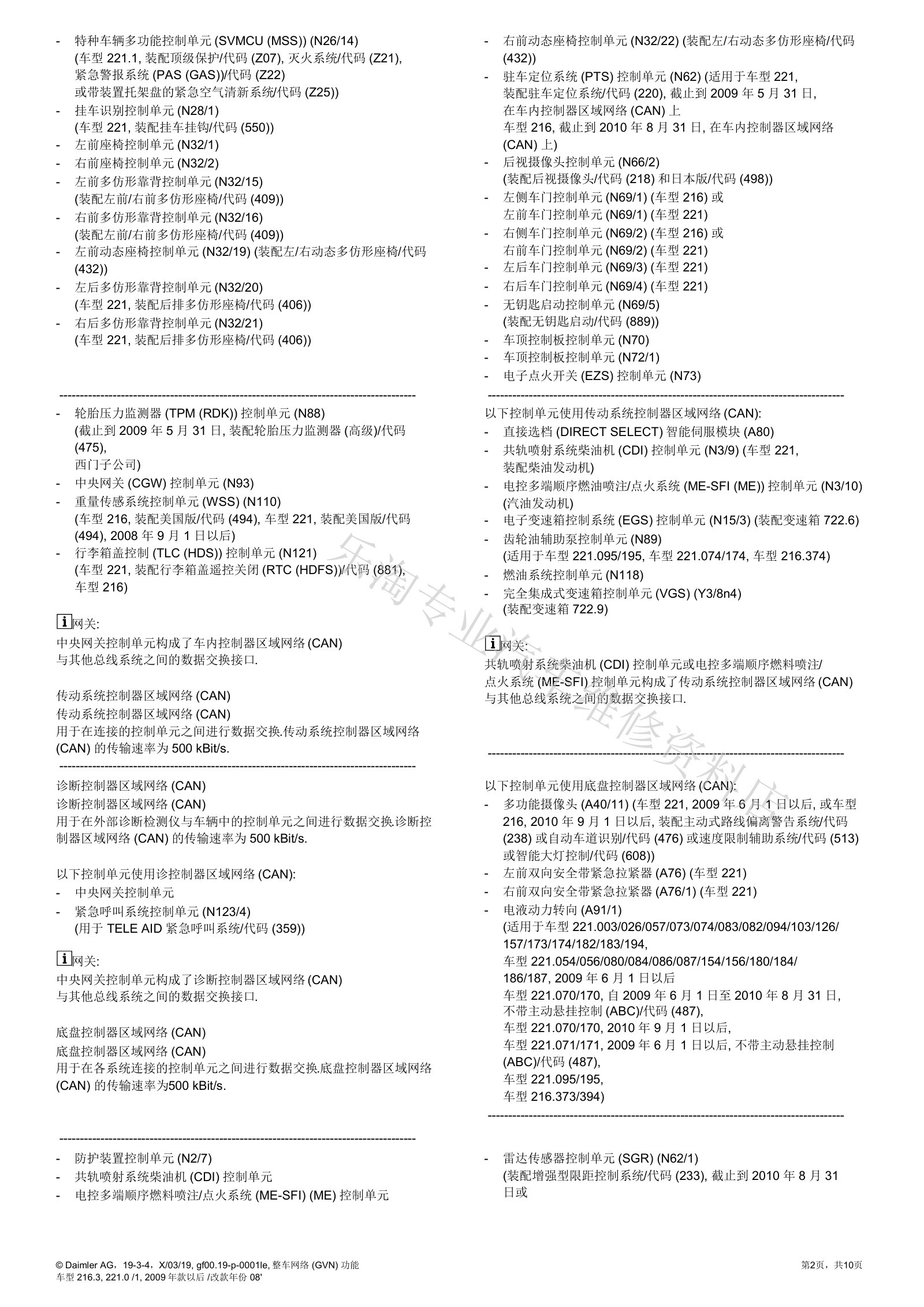

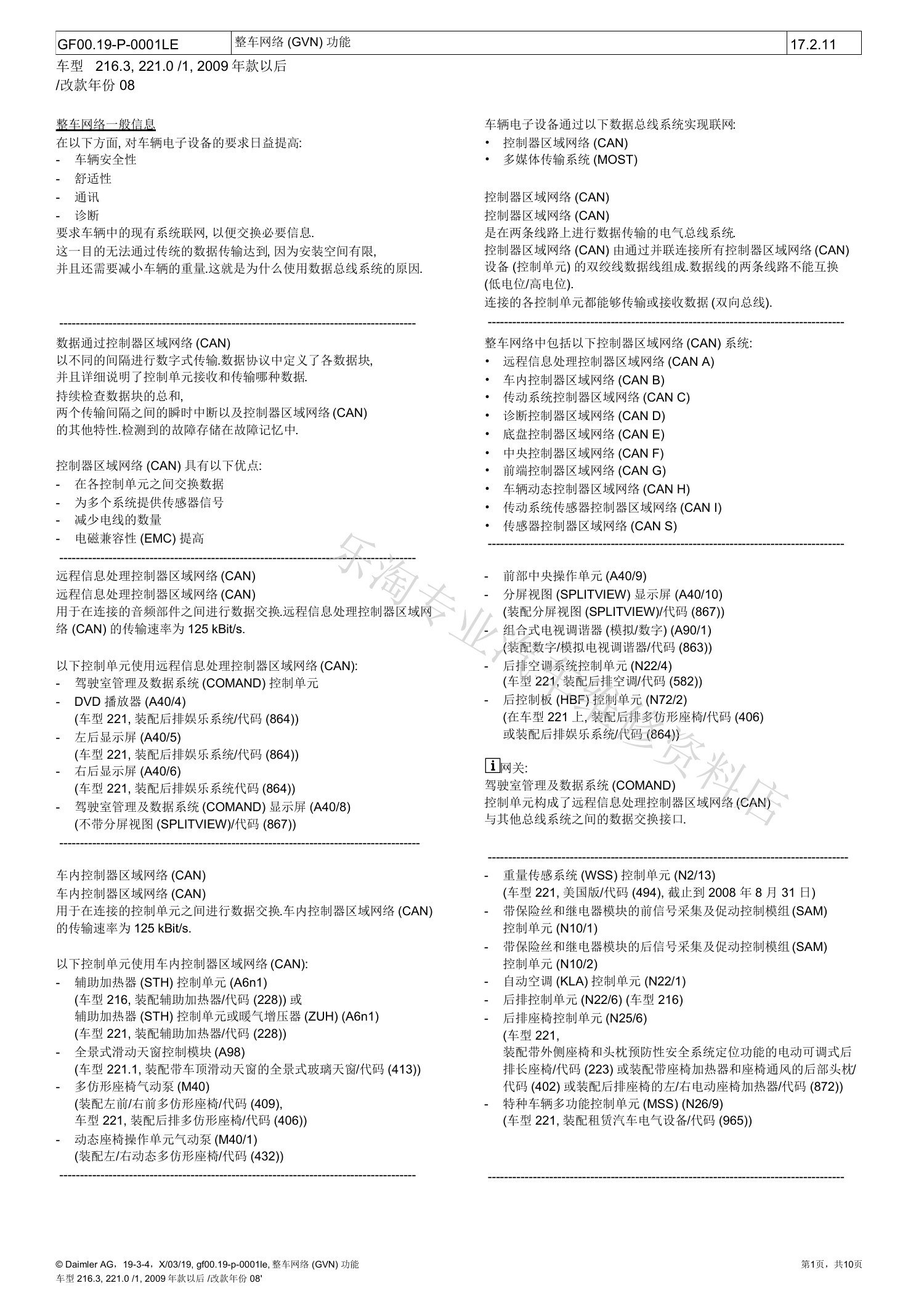

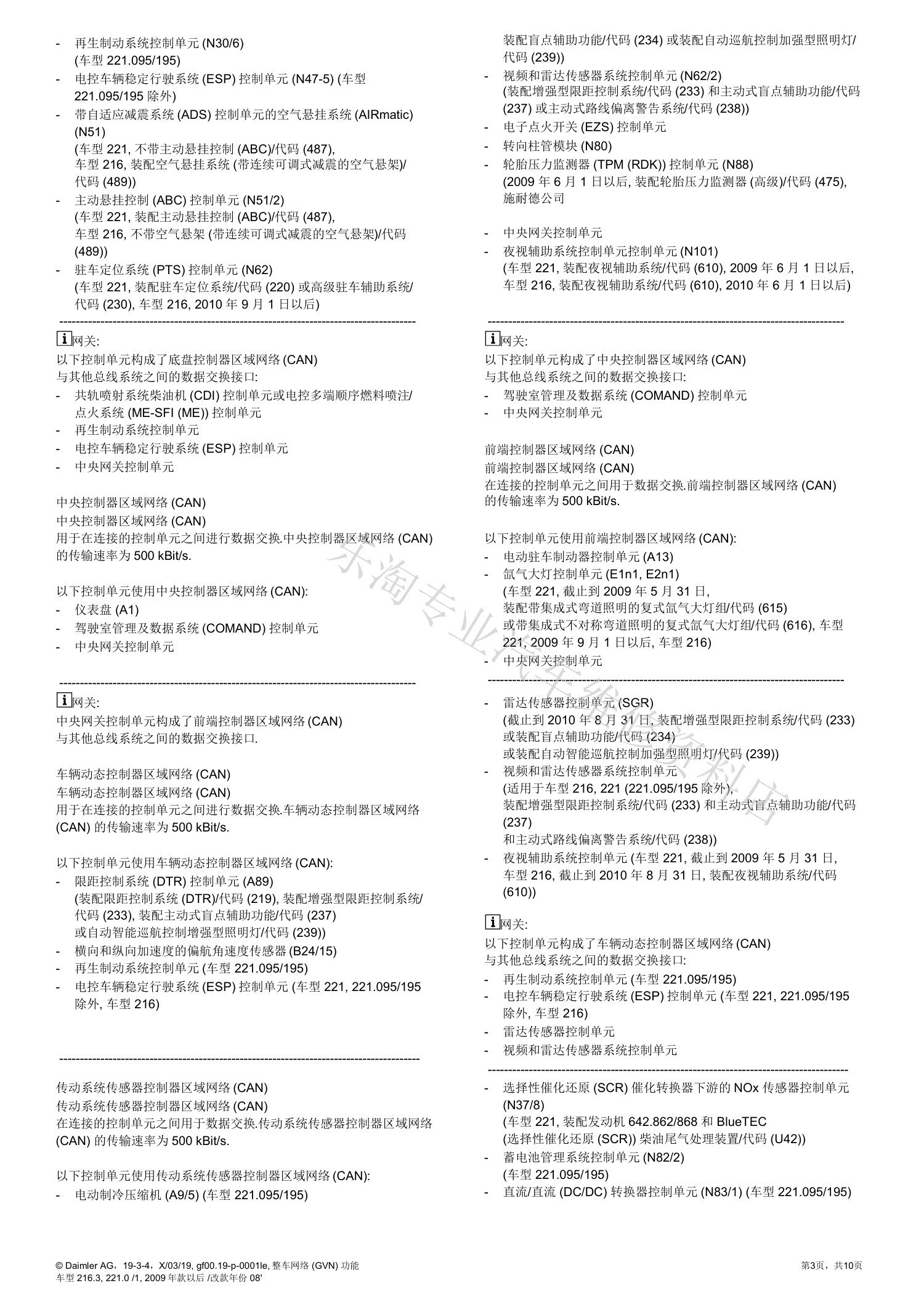

一、整车网络的功能与通信分区

W221使用多个CAN区域网络连接动力、底盘、车身、诊断与信息娱乐控制单元，中央网关负责不同网络之间的信息交换。共同通信故障应先检查网关、终端电阻、共同供电和总线波形。

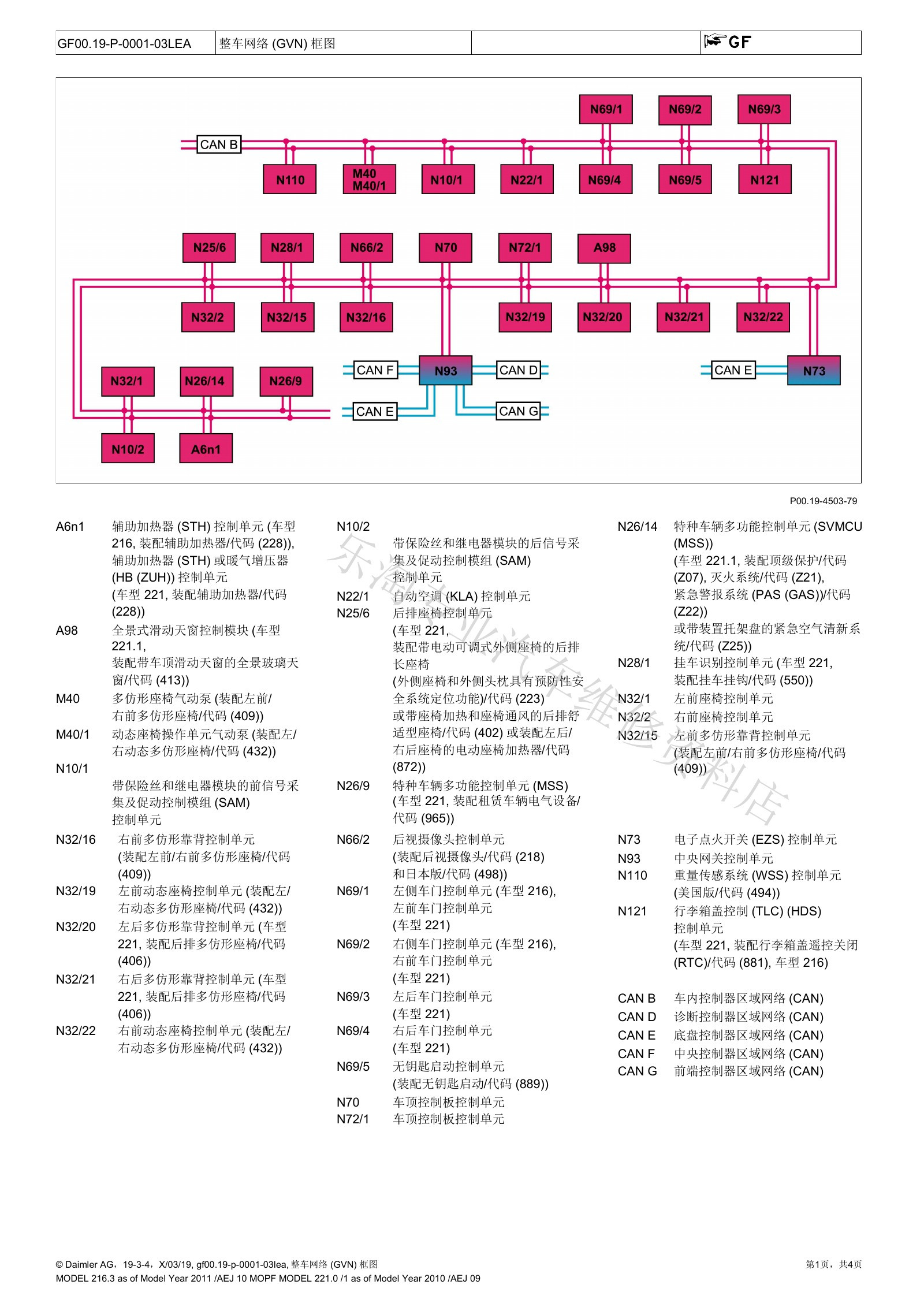

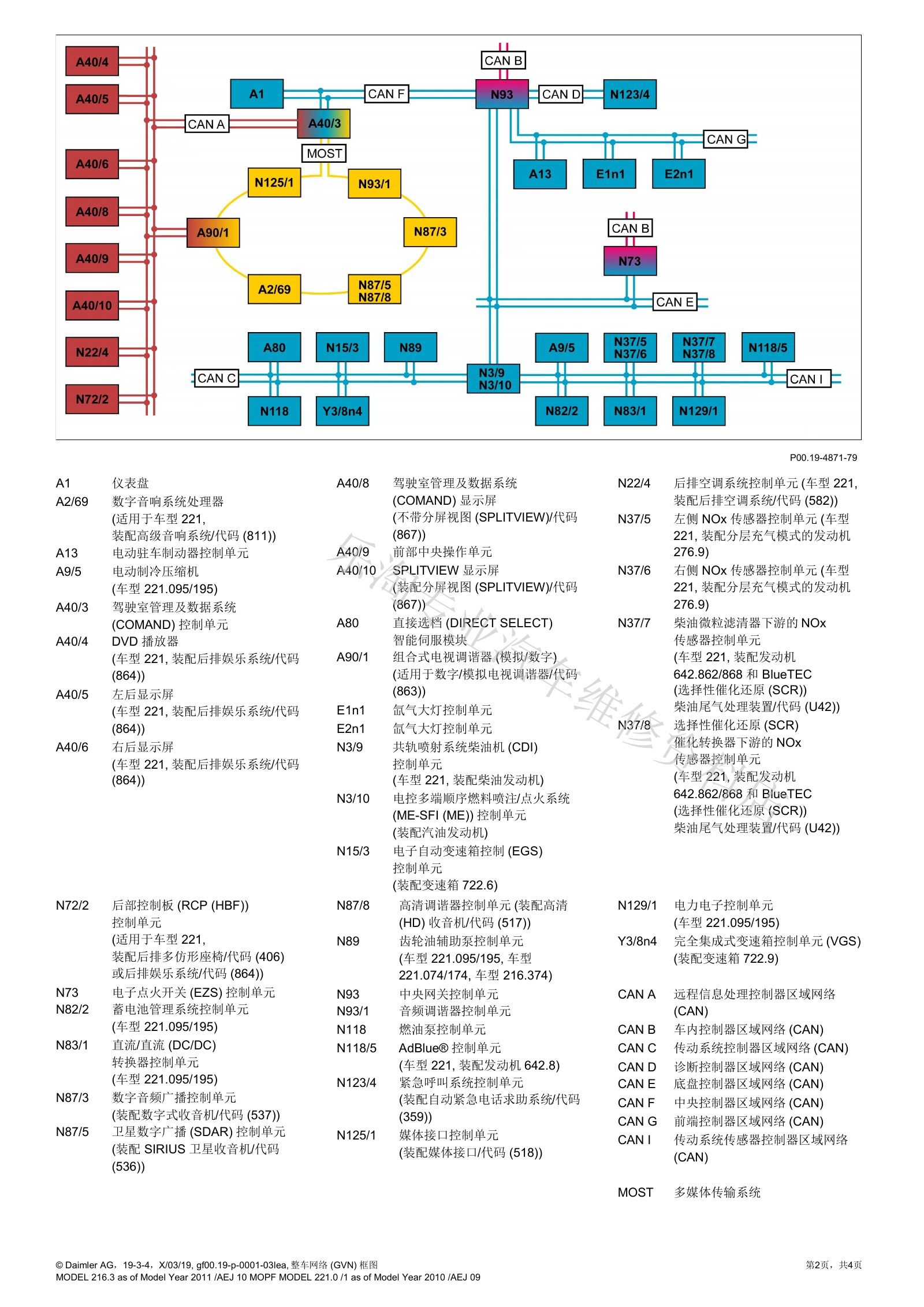

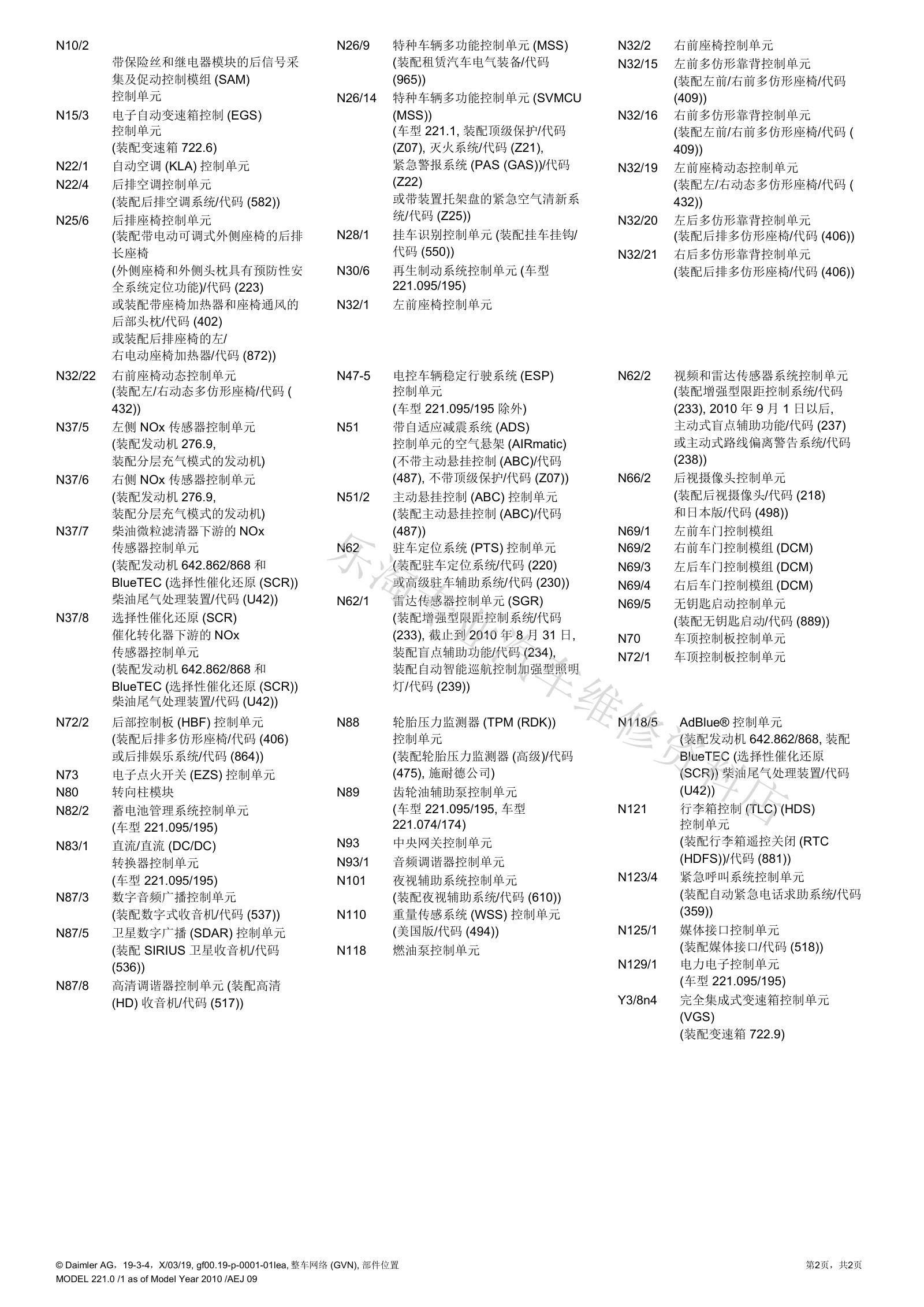

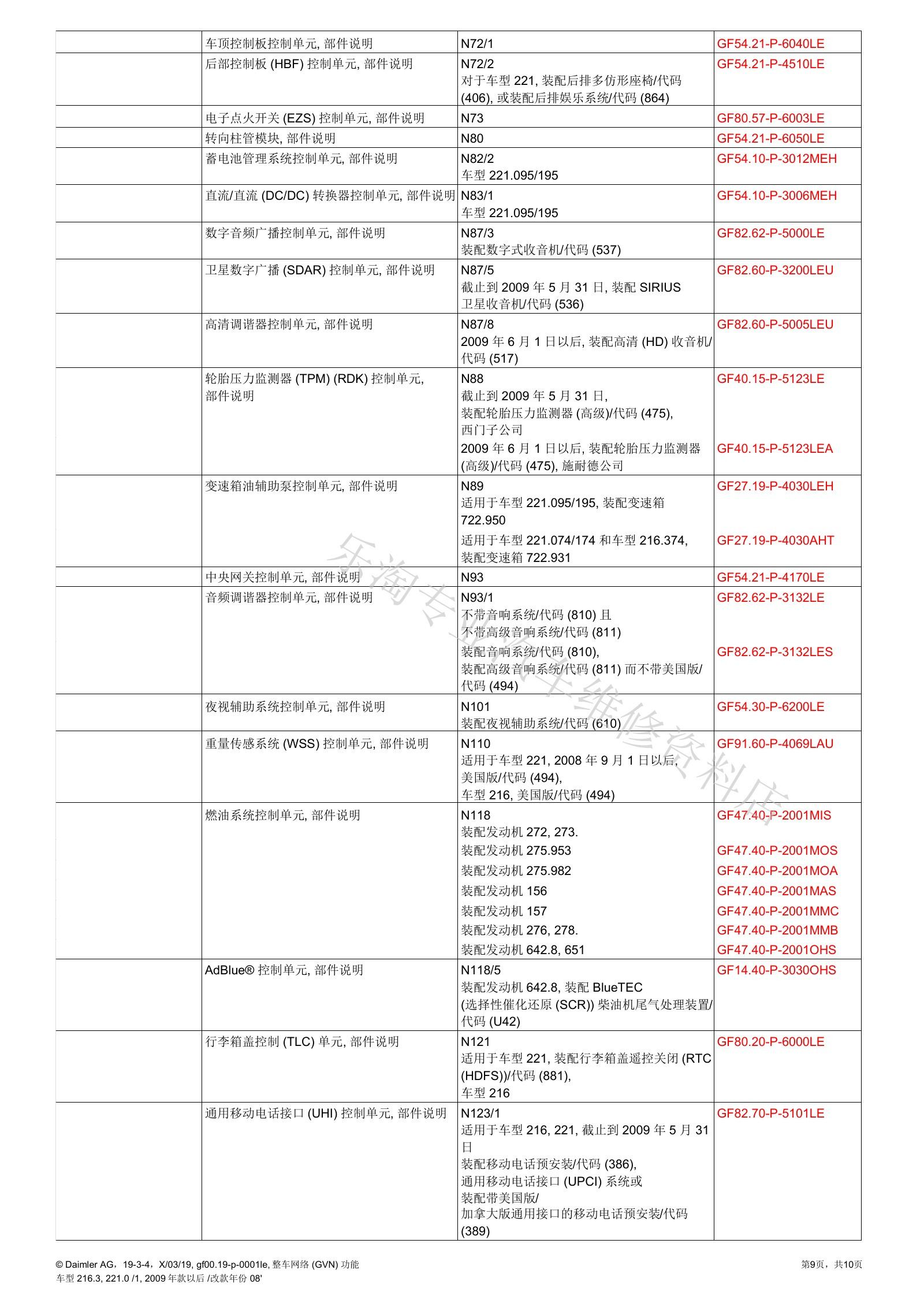

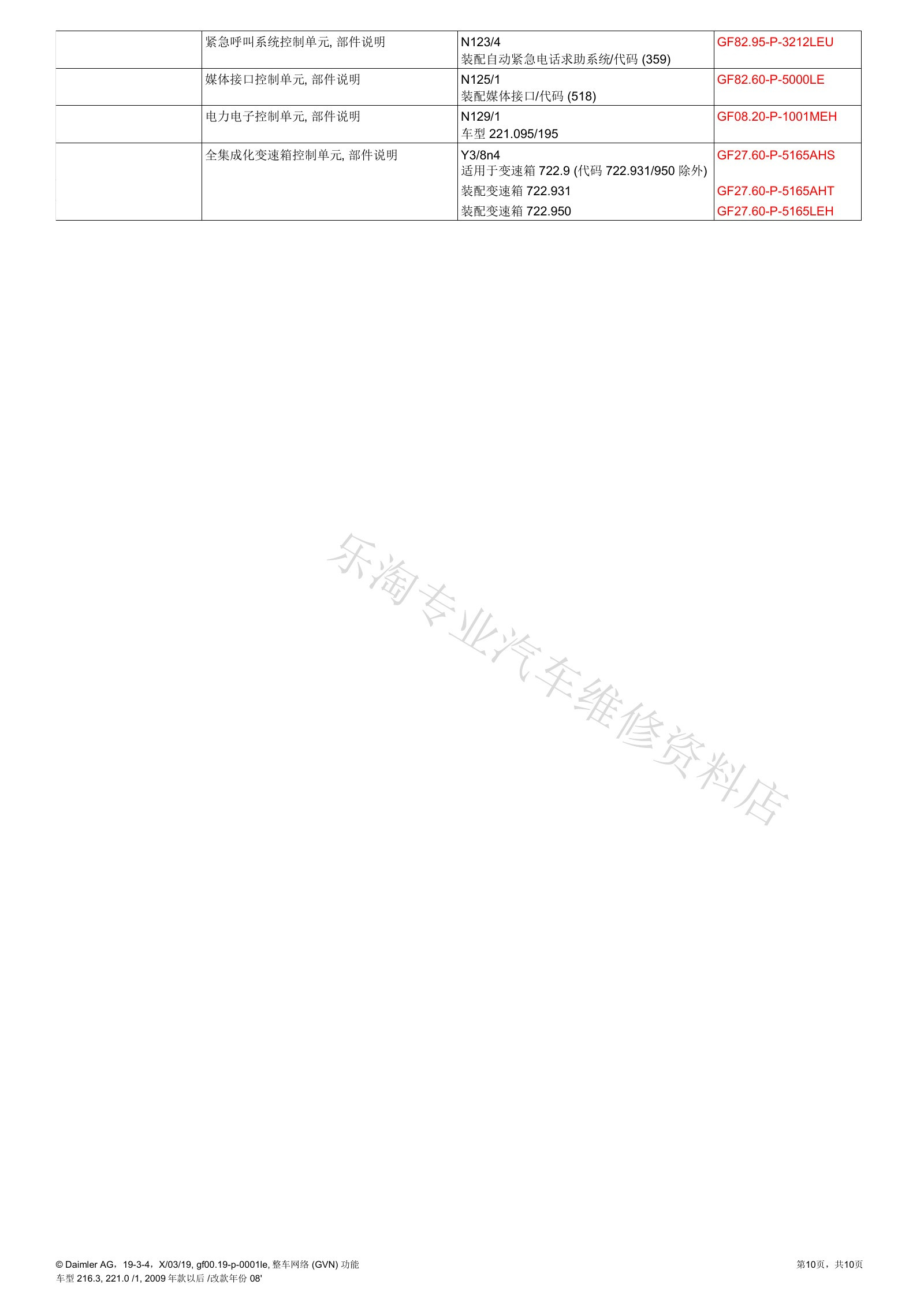

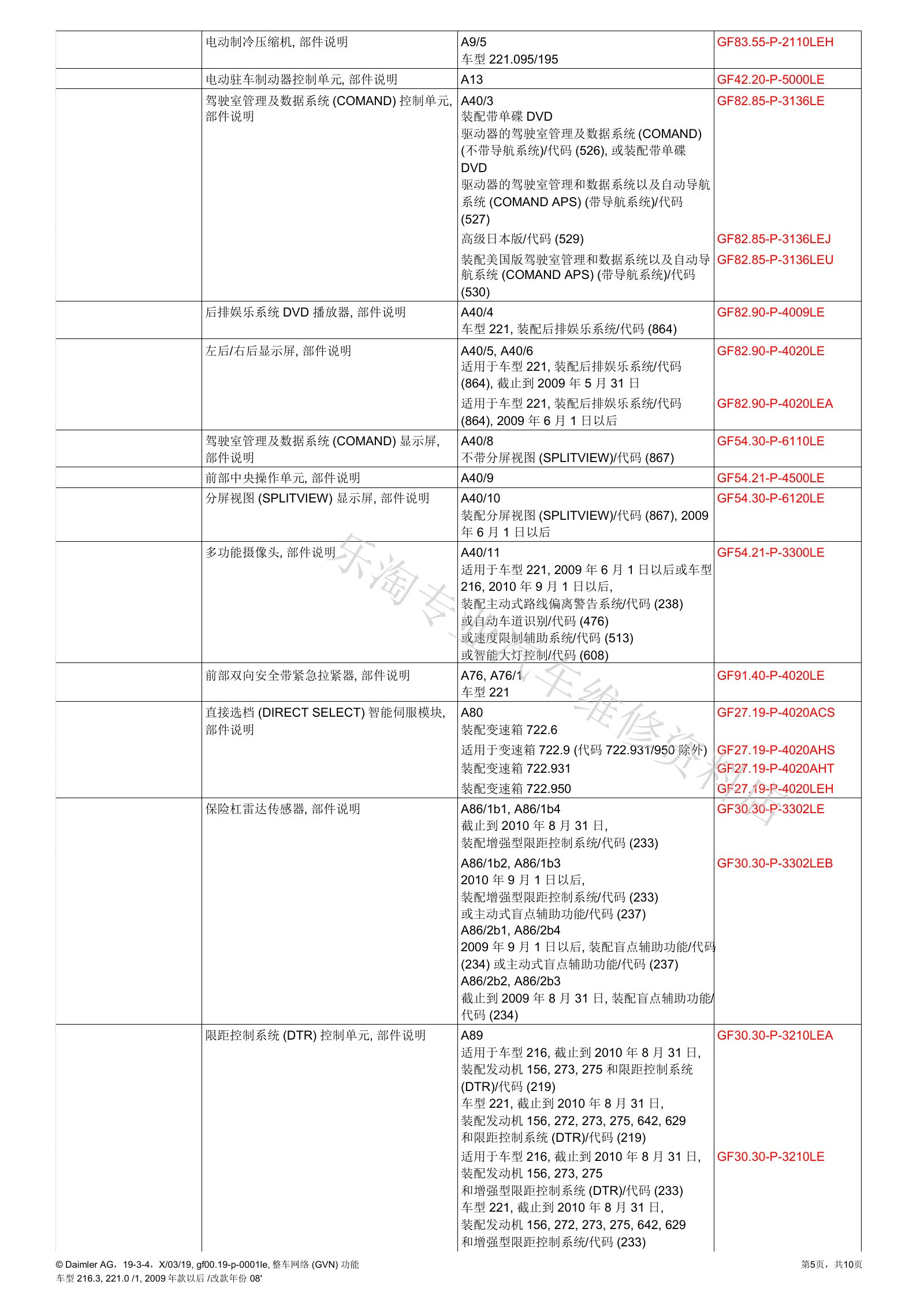

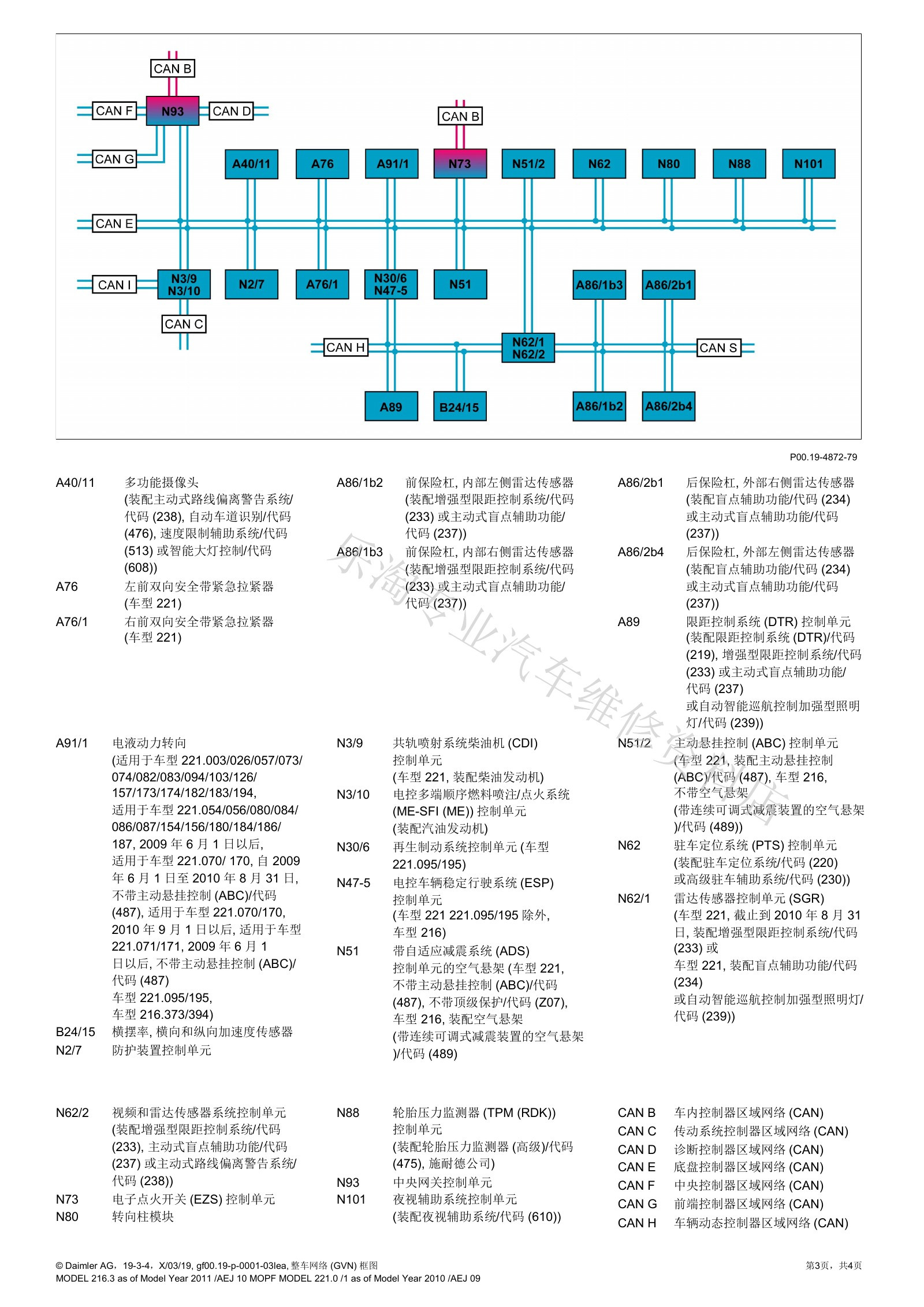

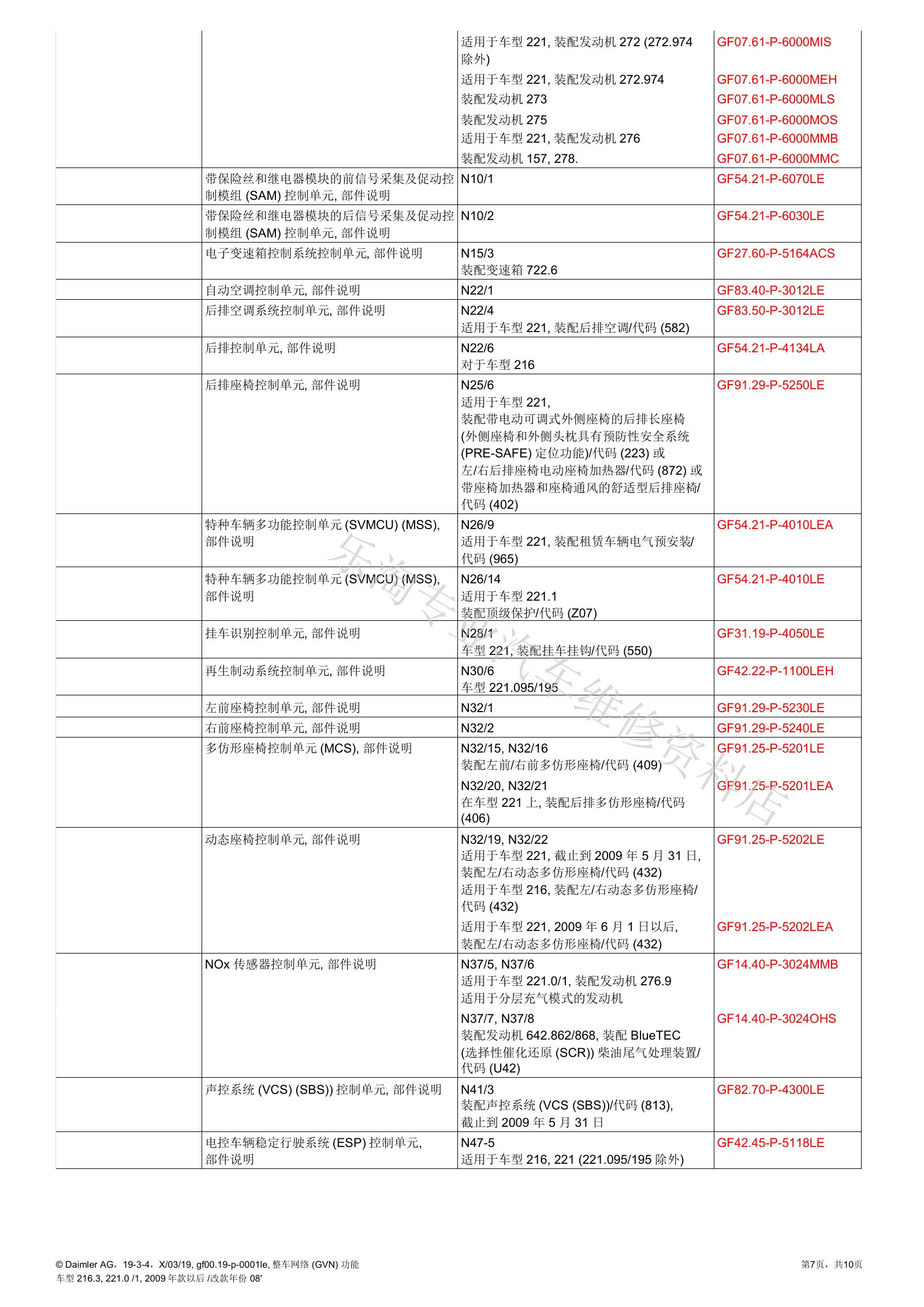

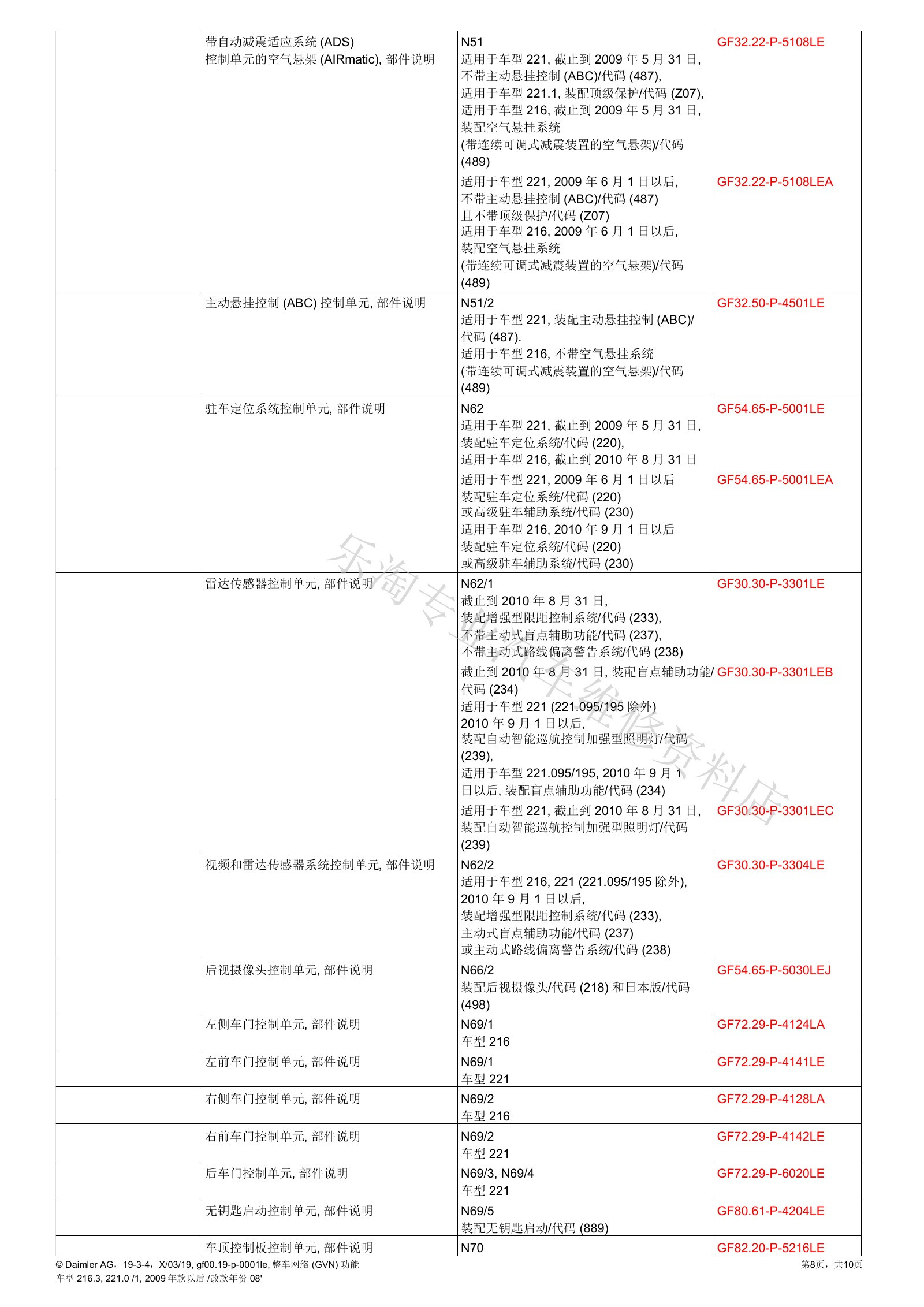

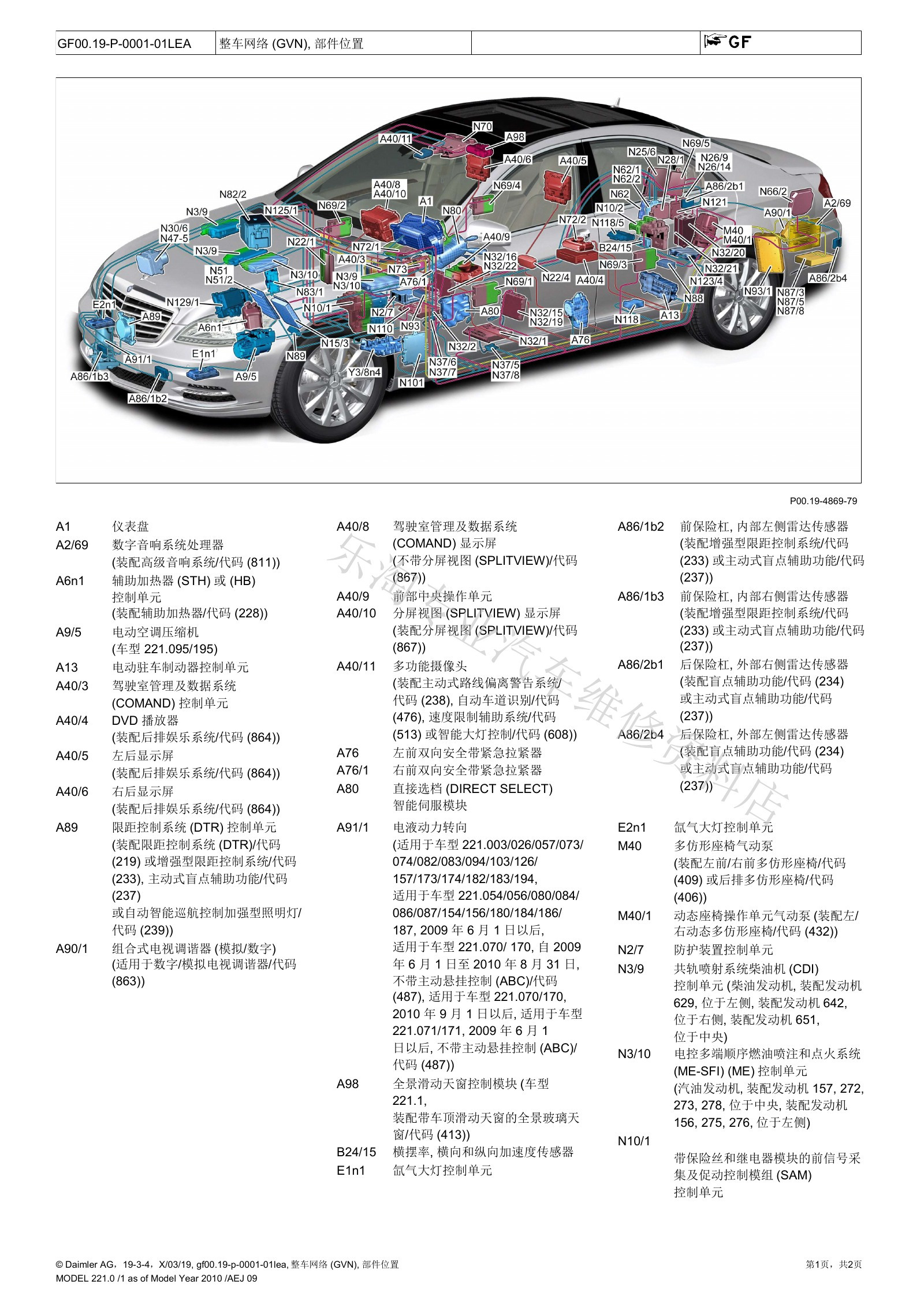

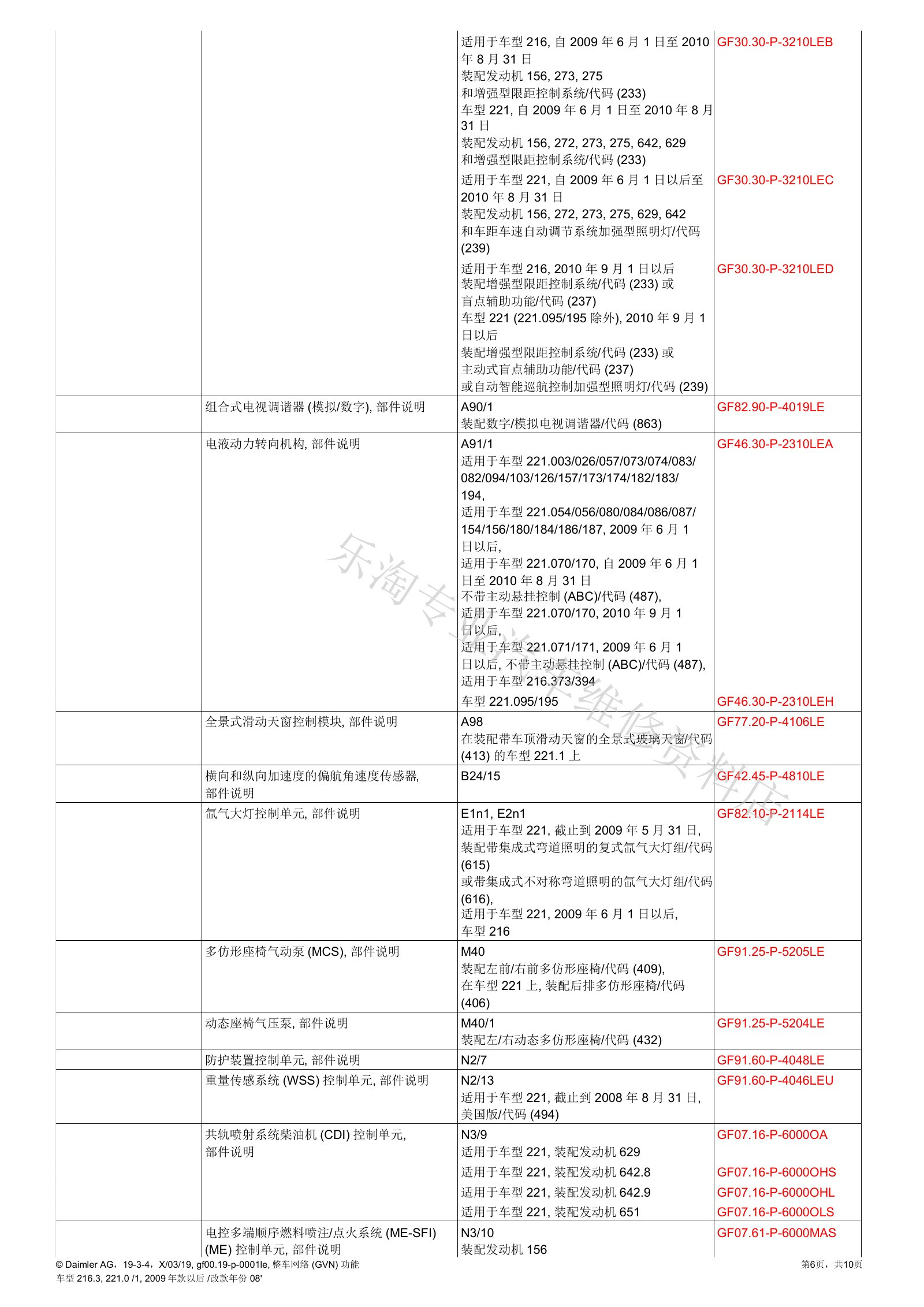

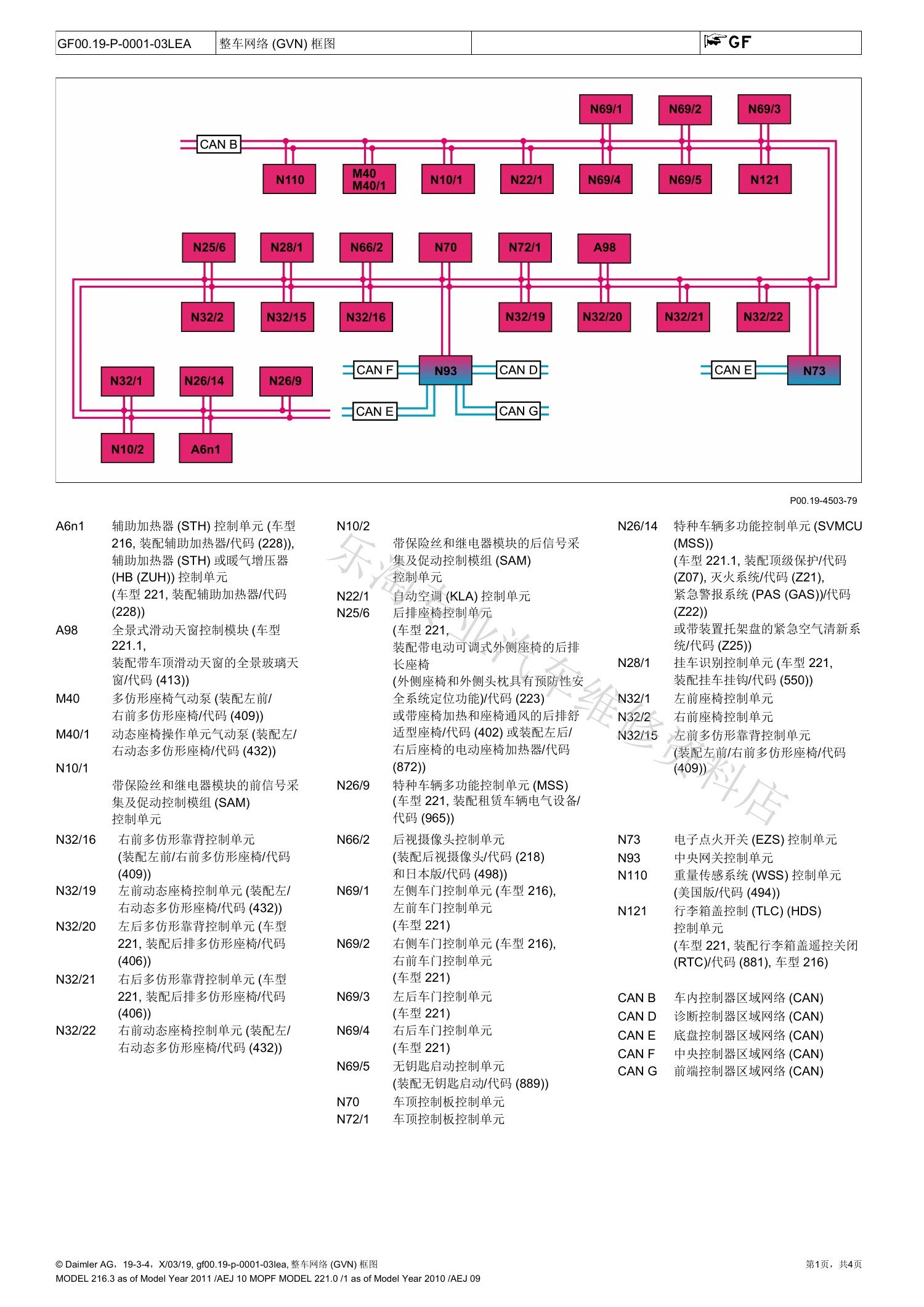

二、控制单元位置与网络框图

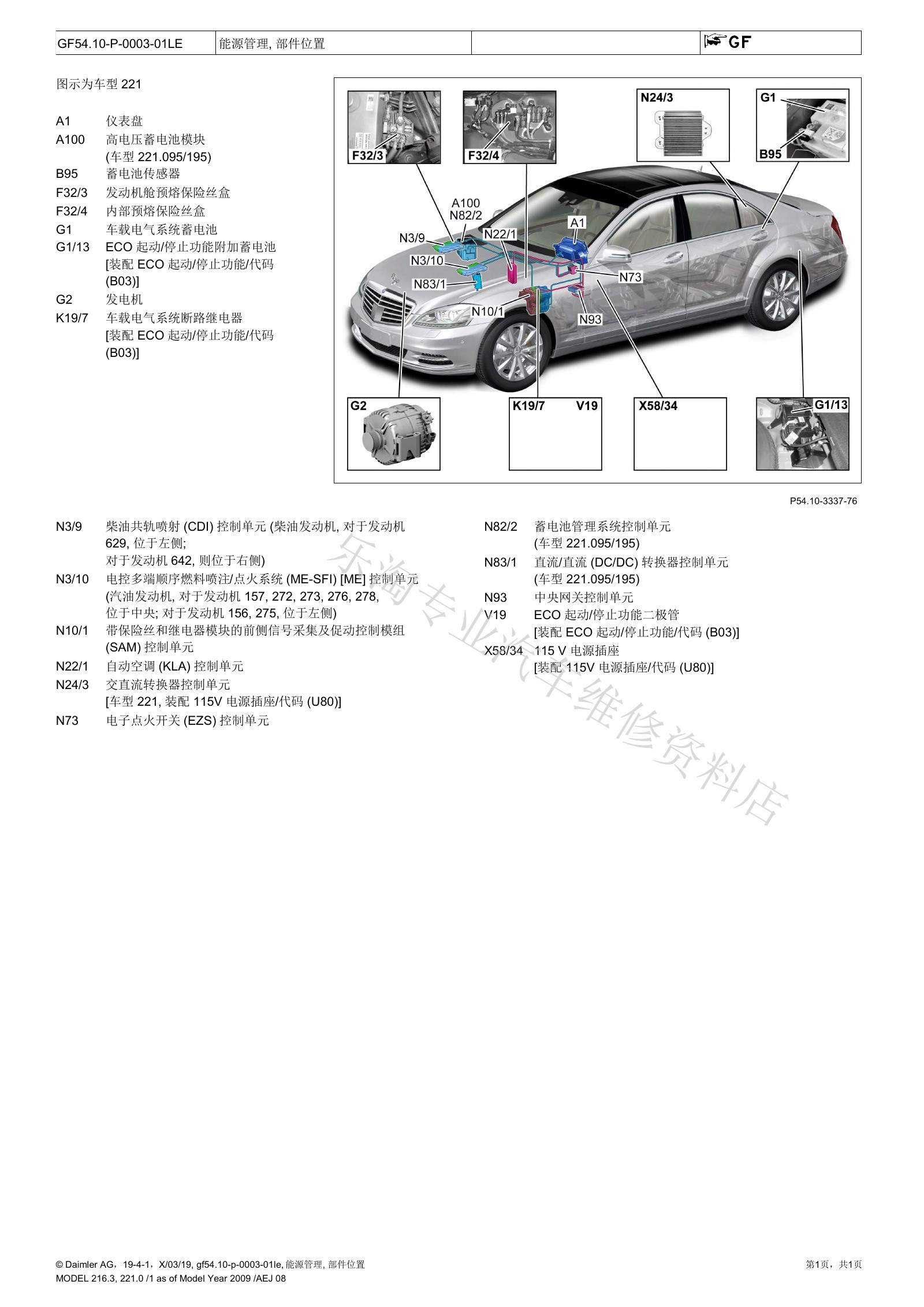

部件位置页用于确认控制单元在车辆上的实际安装位置，框图则显示CAN分区与跨网关通信关系。诊断时二者要结合使用，避免仅凭控制单元名称推断线路。

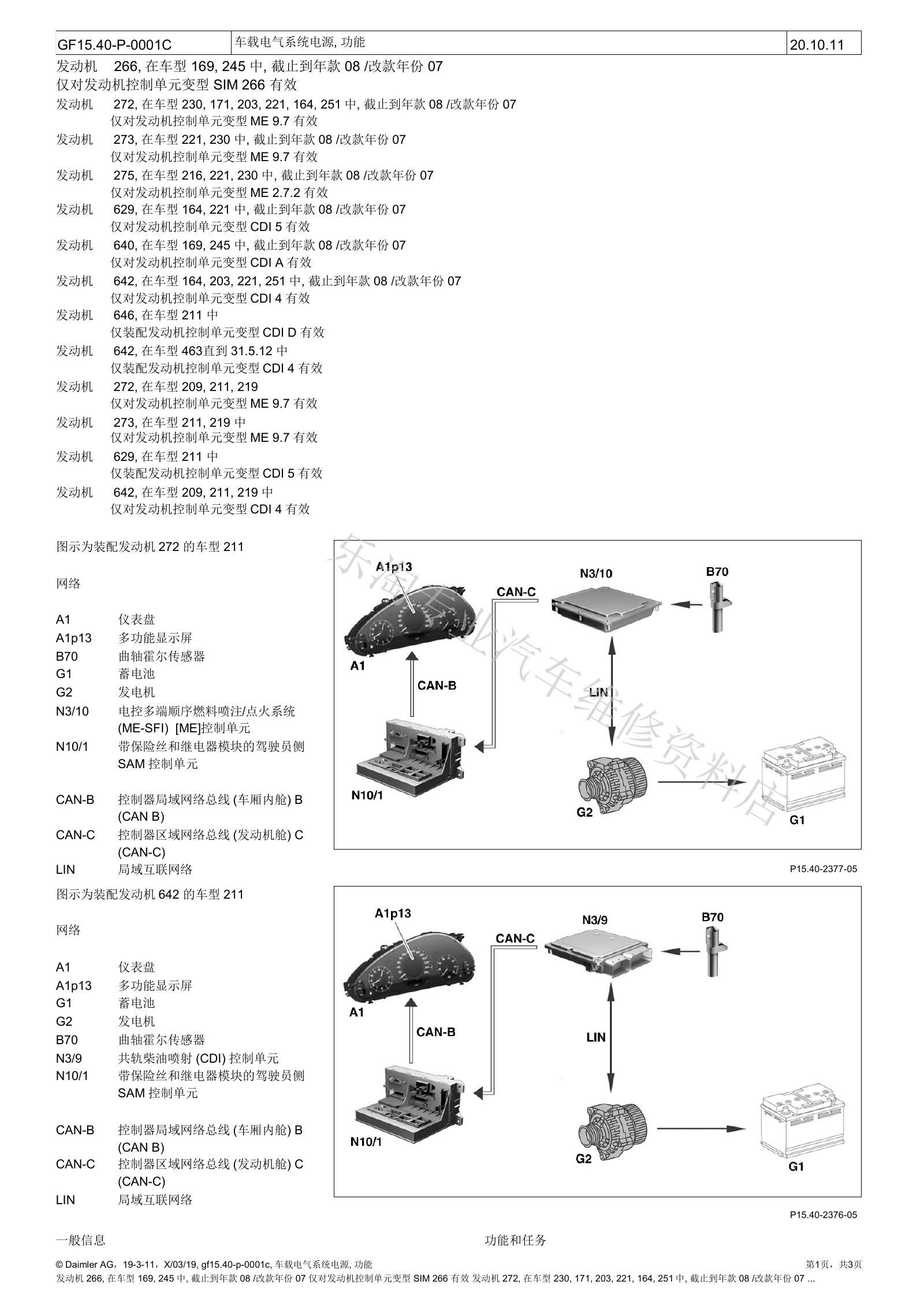

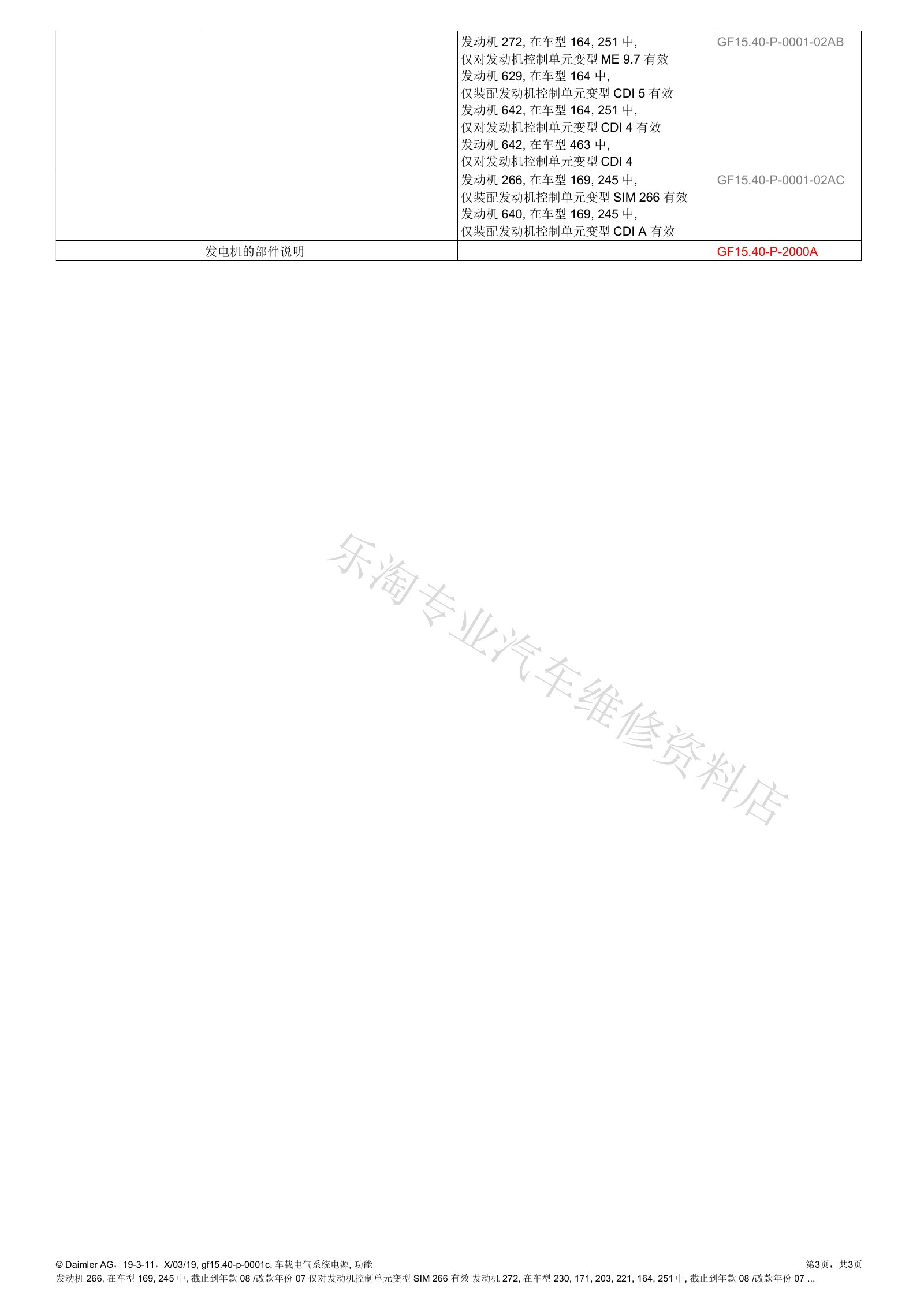

三、车载电器系统电源

车载电气系统按工作状态分配发电、蓄电池充放电和用电设备供电。低电压、过渡电阻或蓄电池状态估算异常，都可能导致舒适功能被分级关闭。

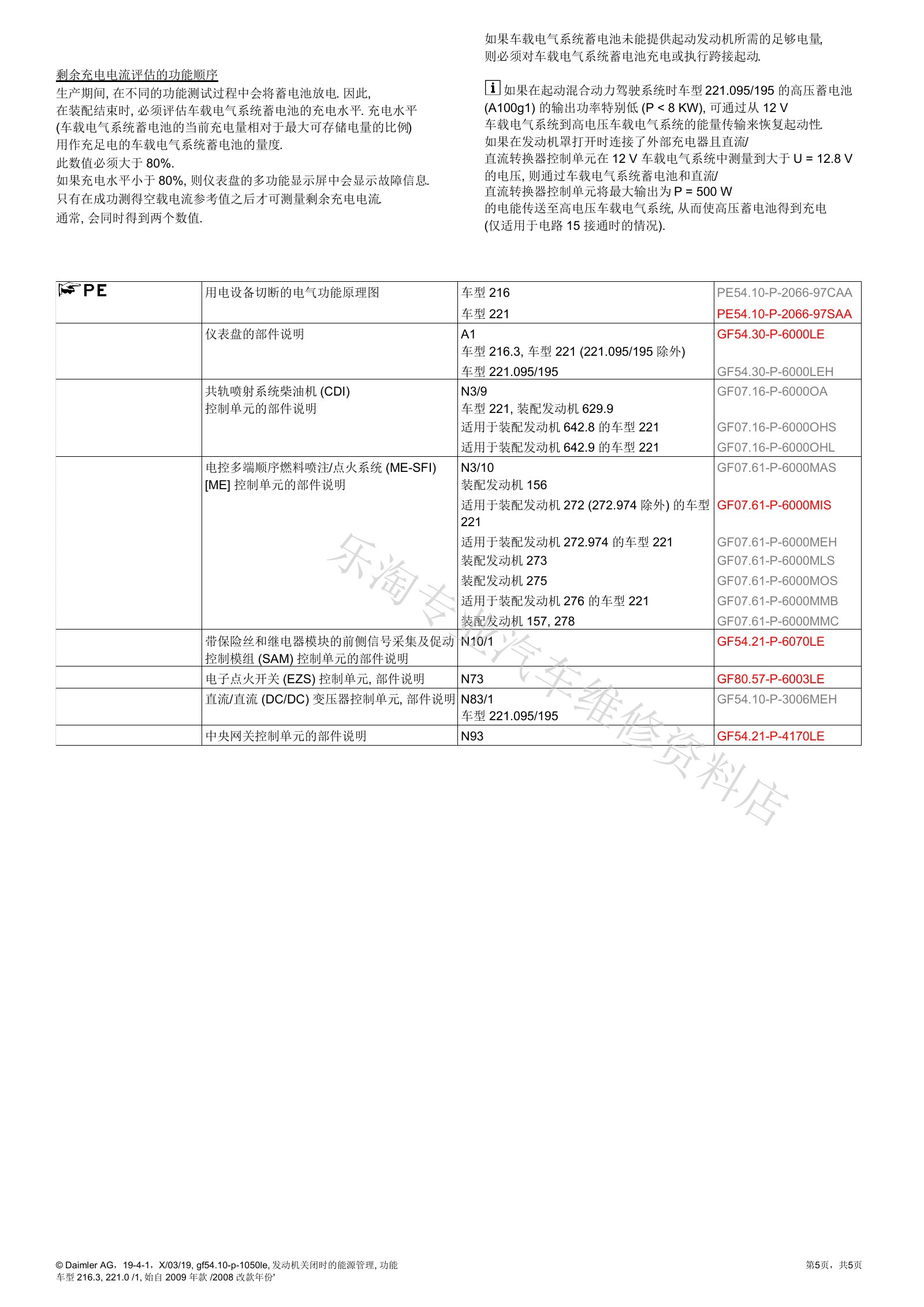

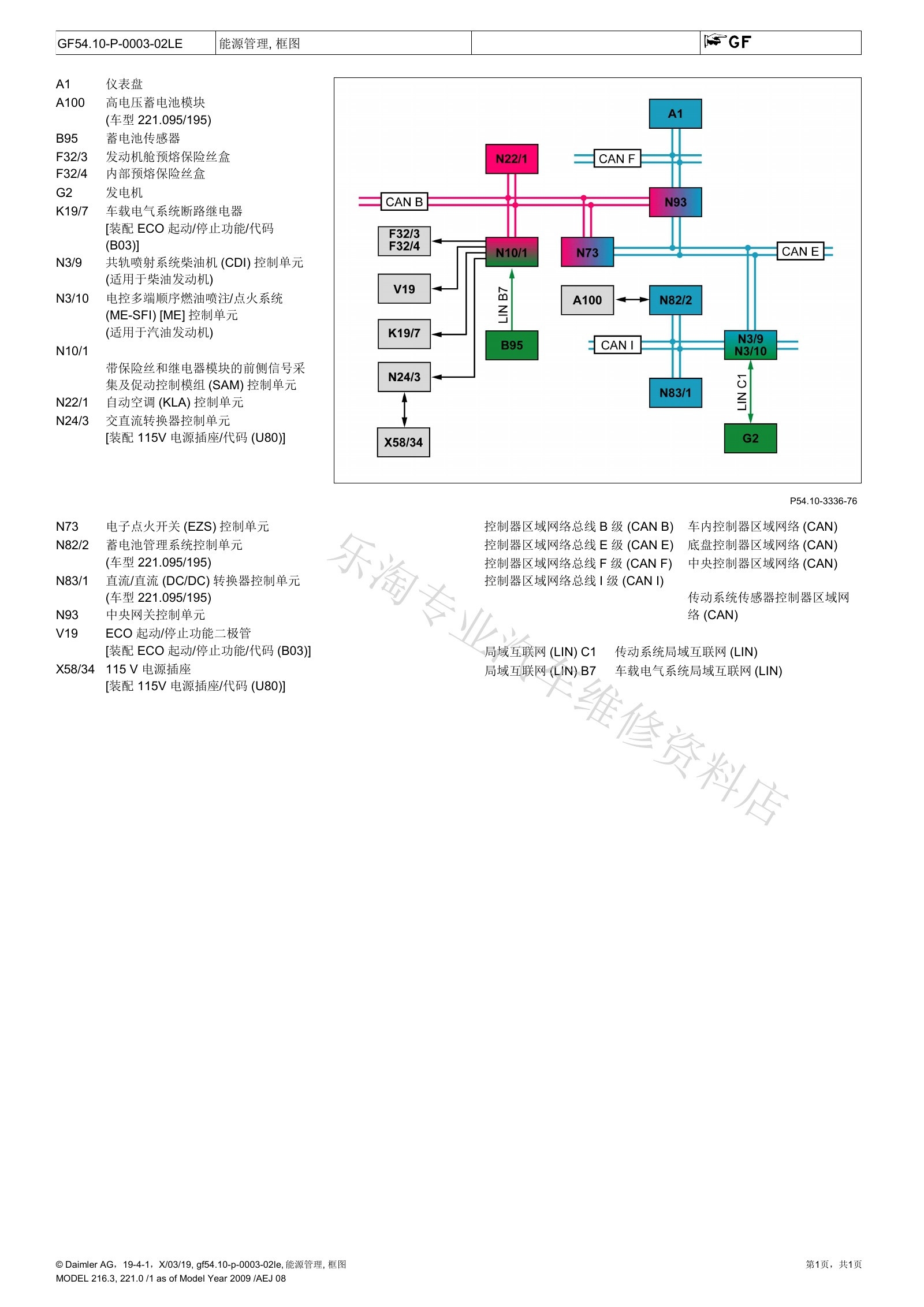

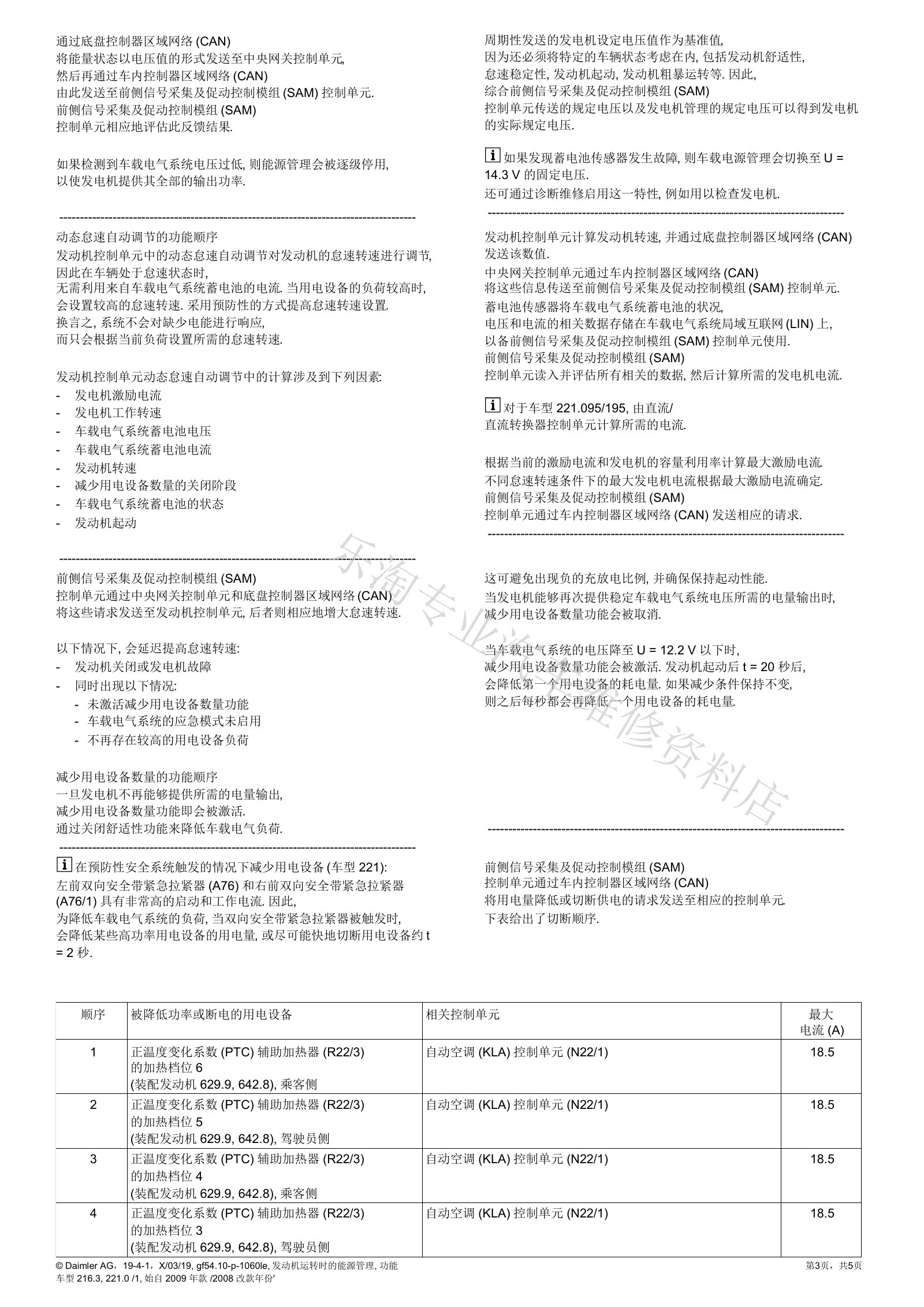

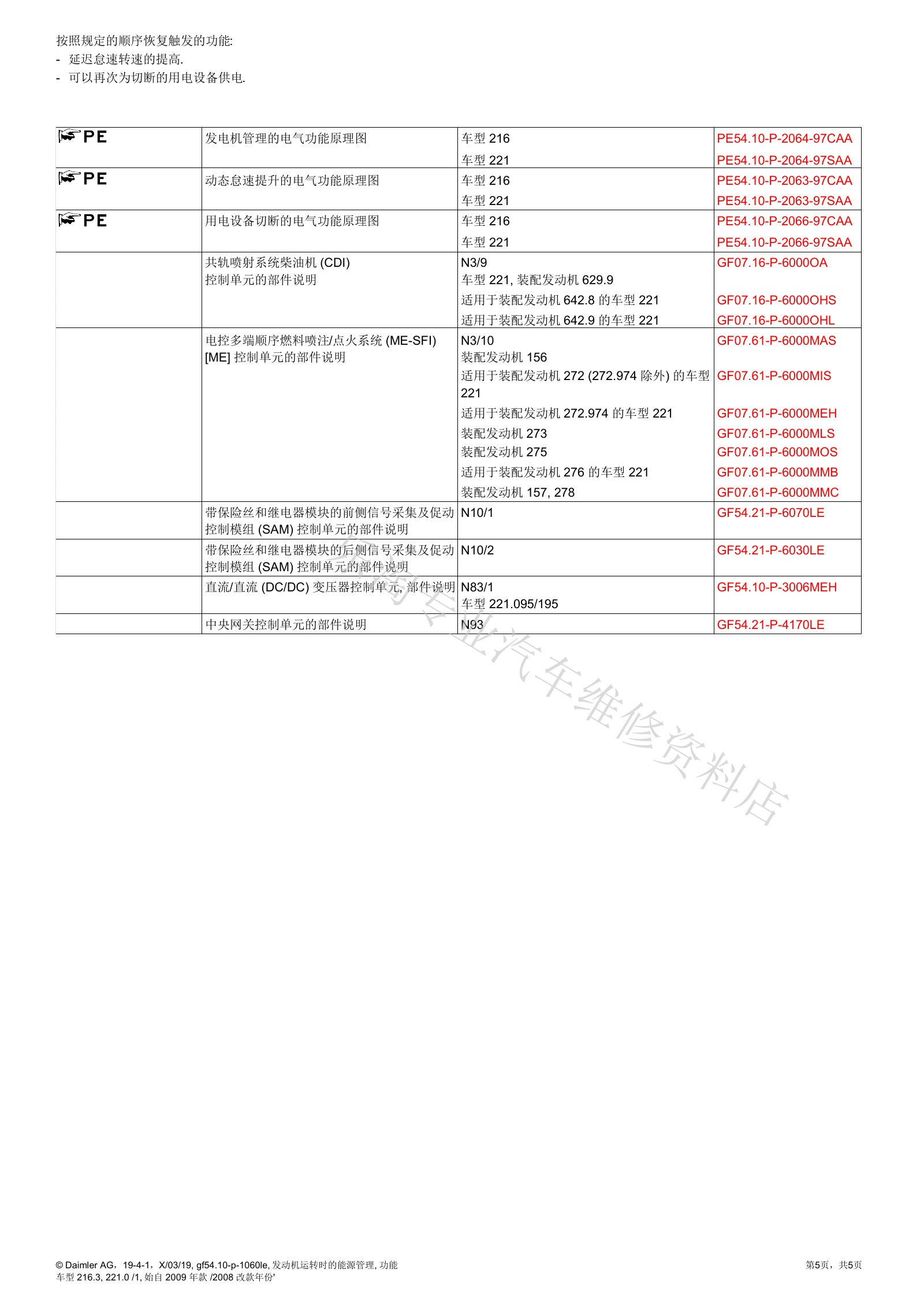

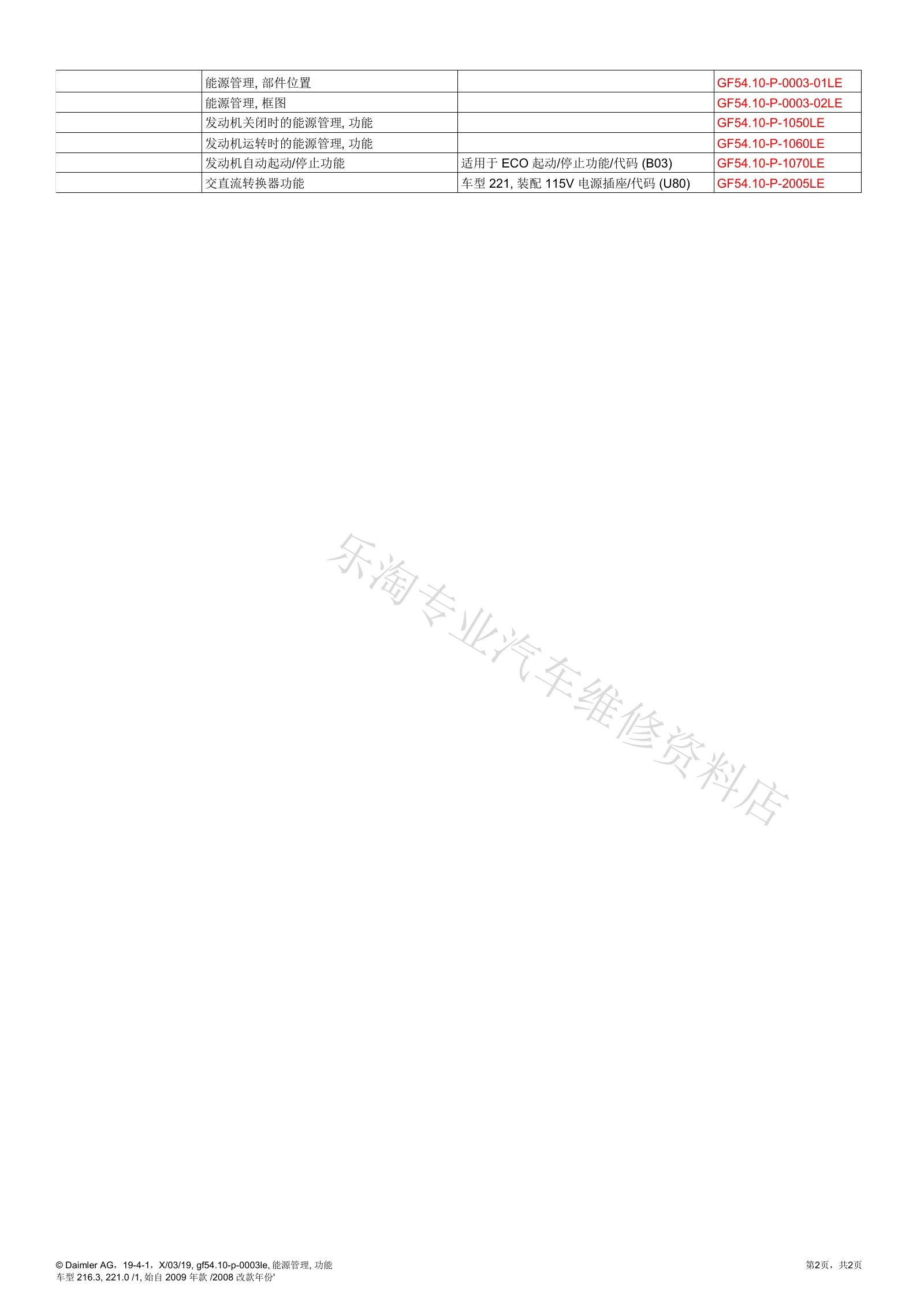

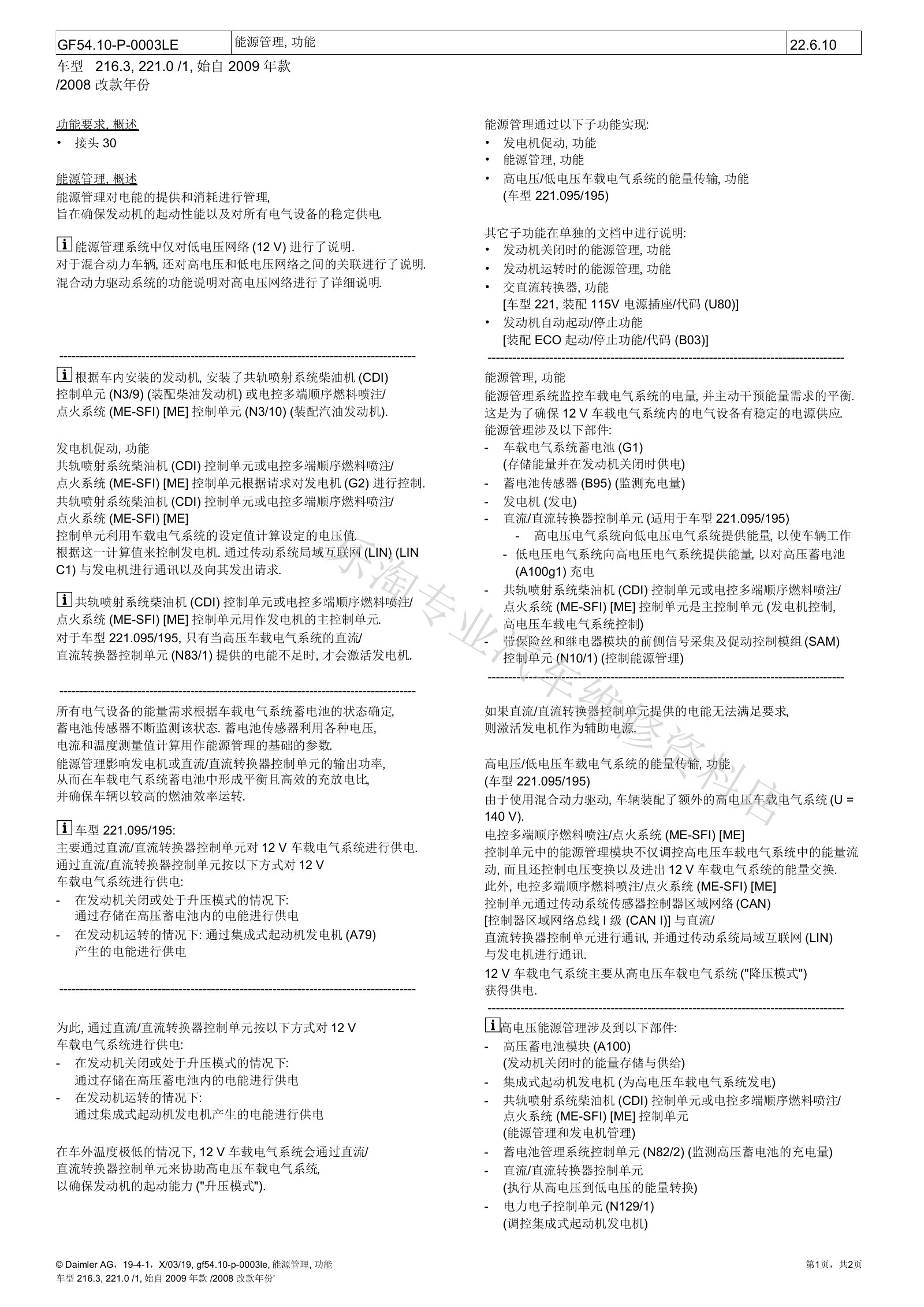

四、能源管理功能、位置与系统框图

能源管理根据蓄电池状态、发动机转速、发电机能力和用电需求计算允许负载。框图有助于区分状态采集、能量转换和用电设备降载环节。

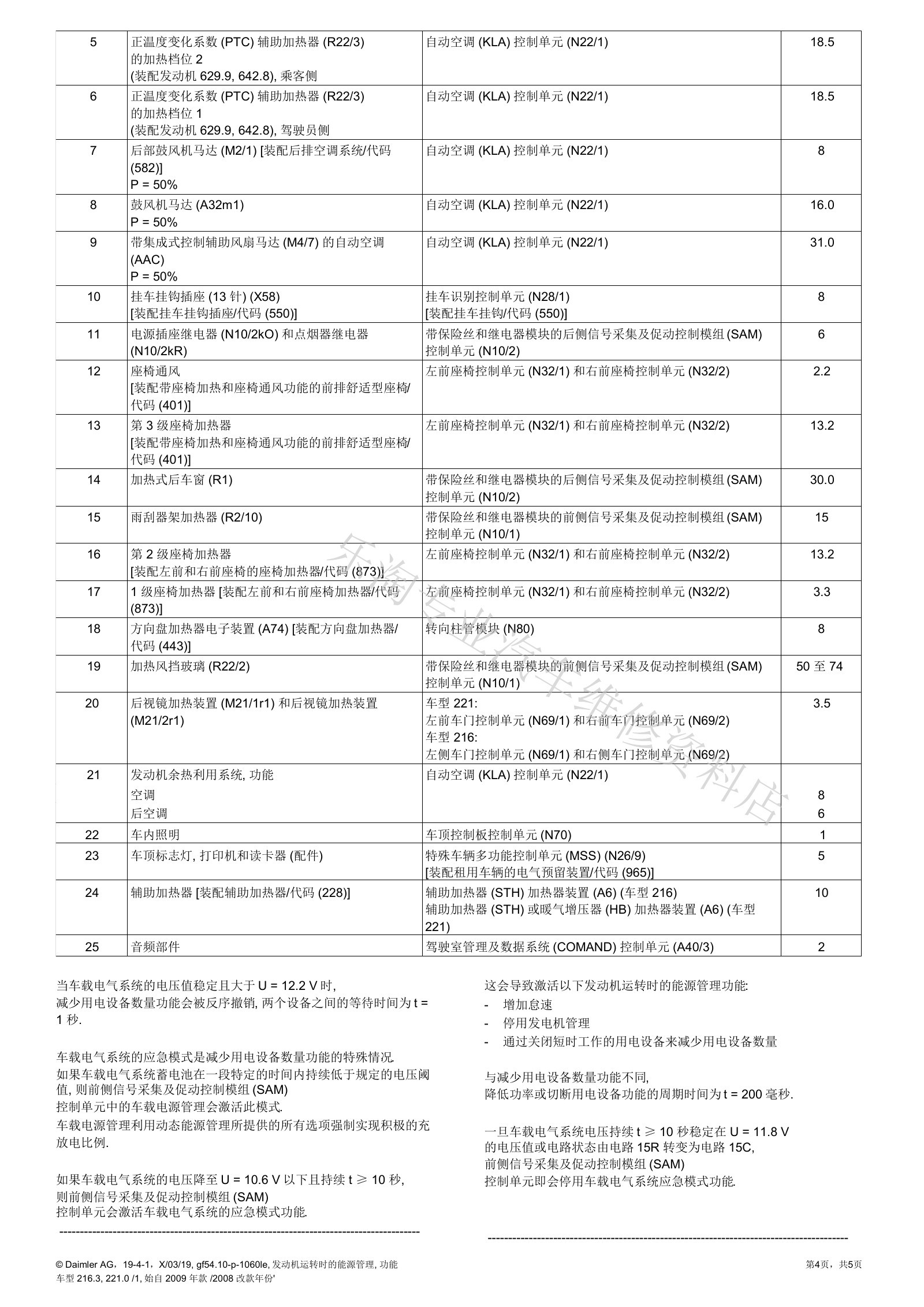

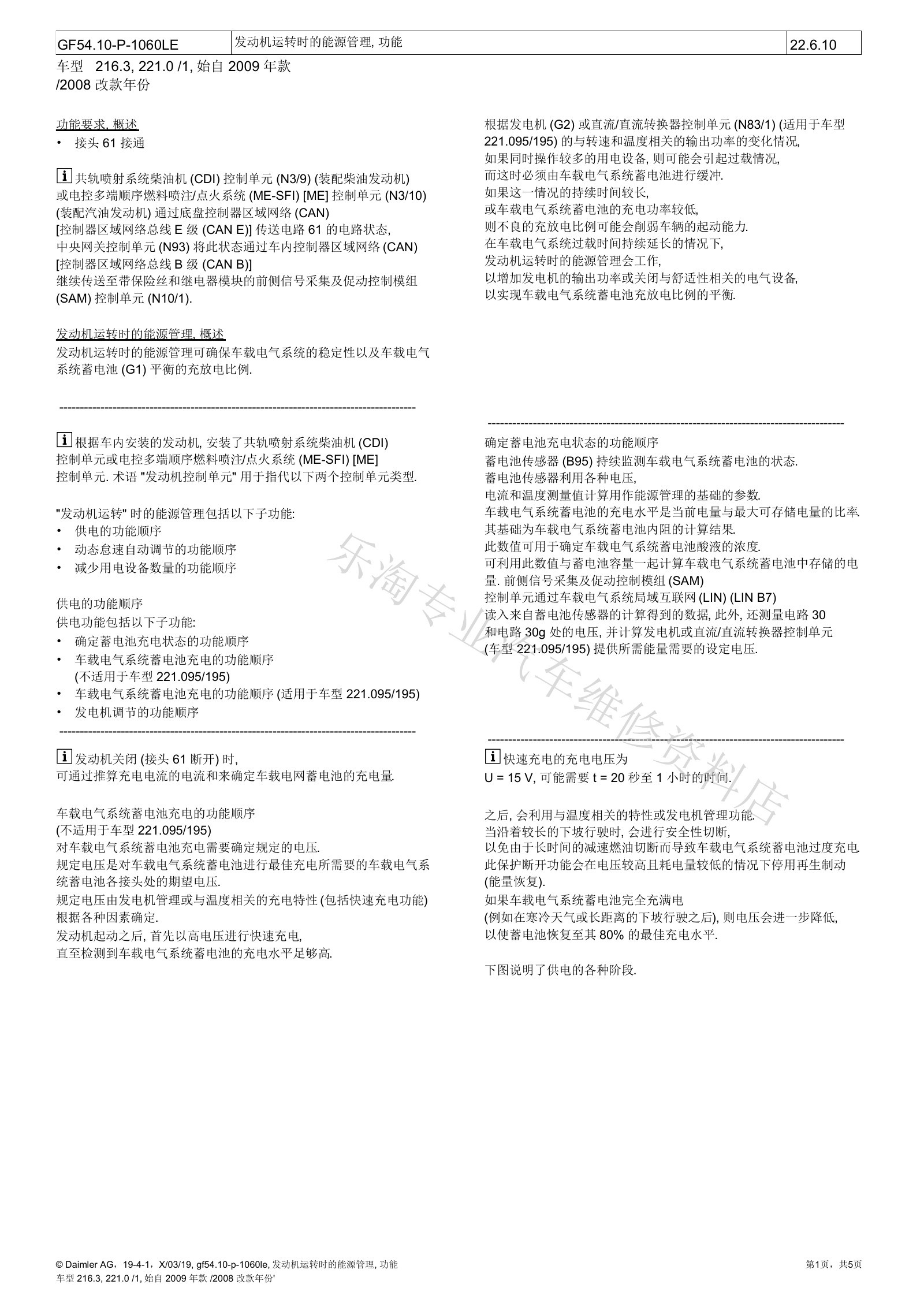

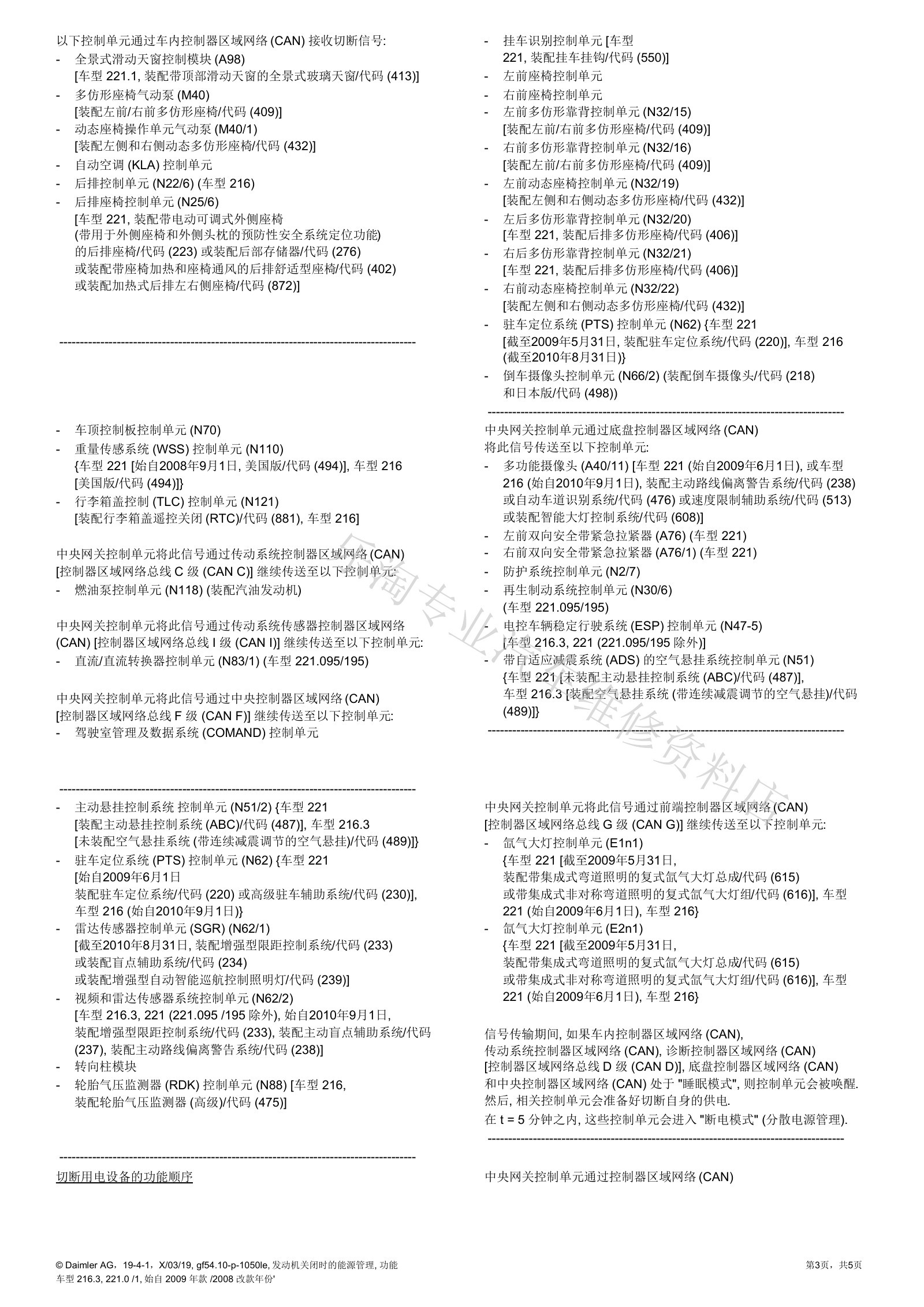

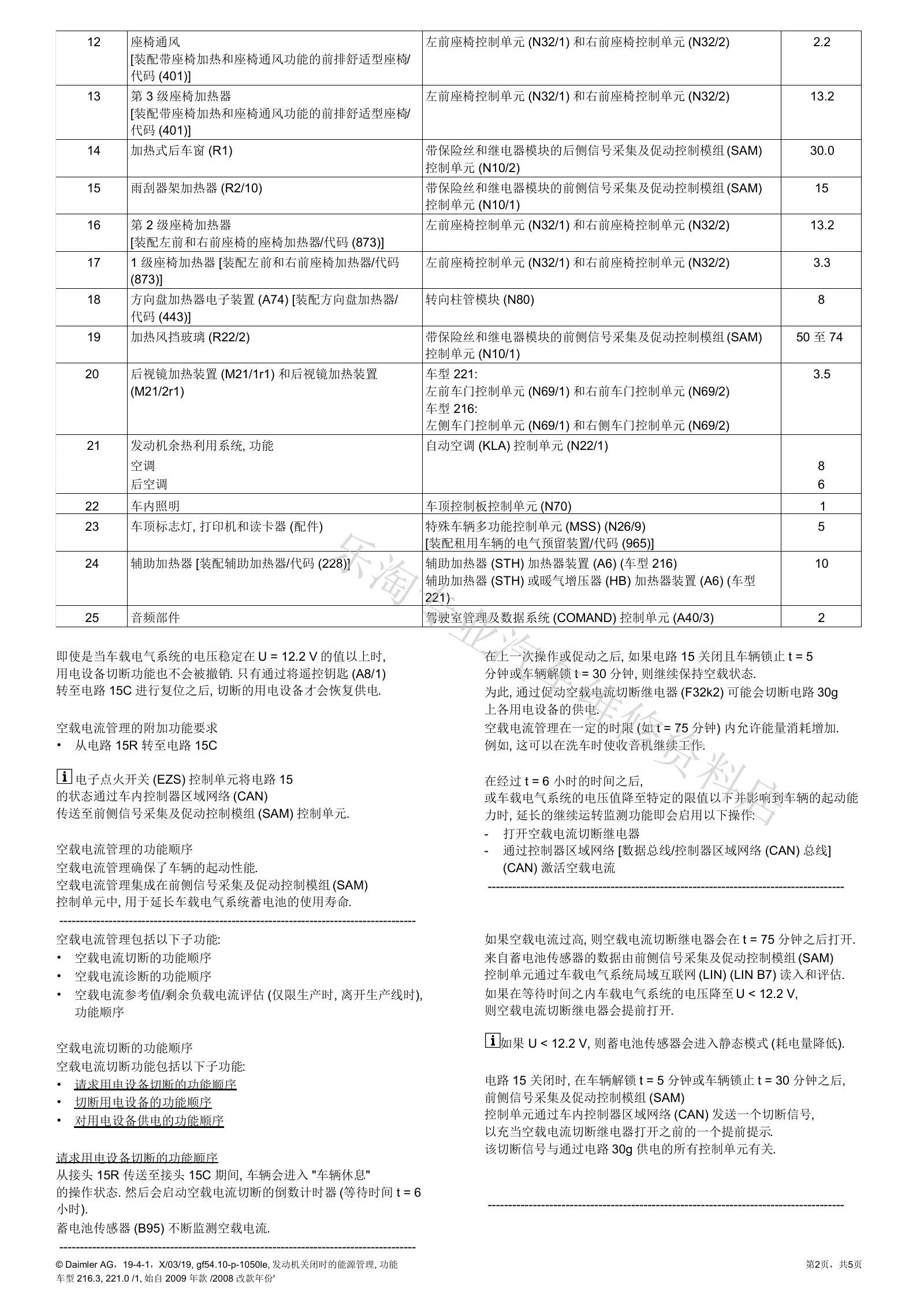

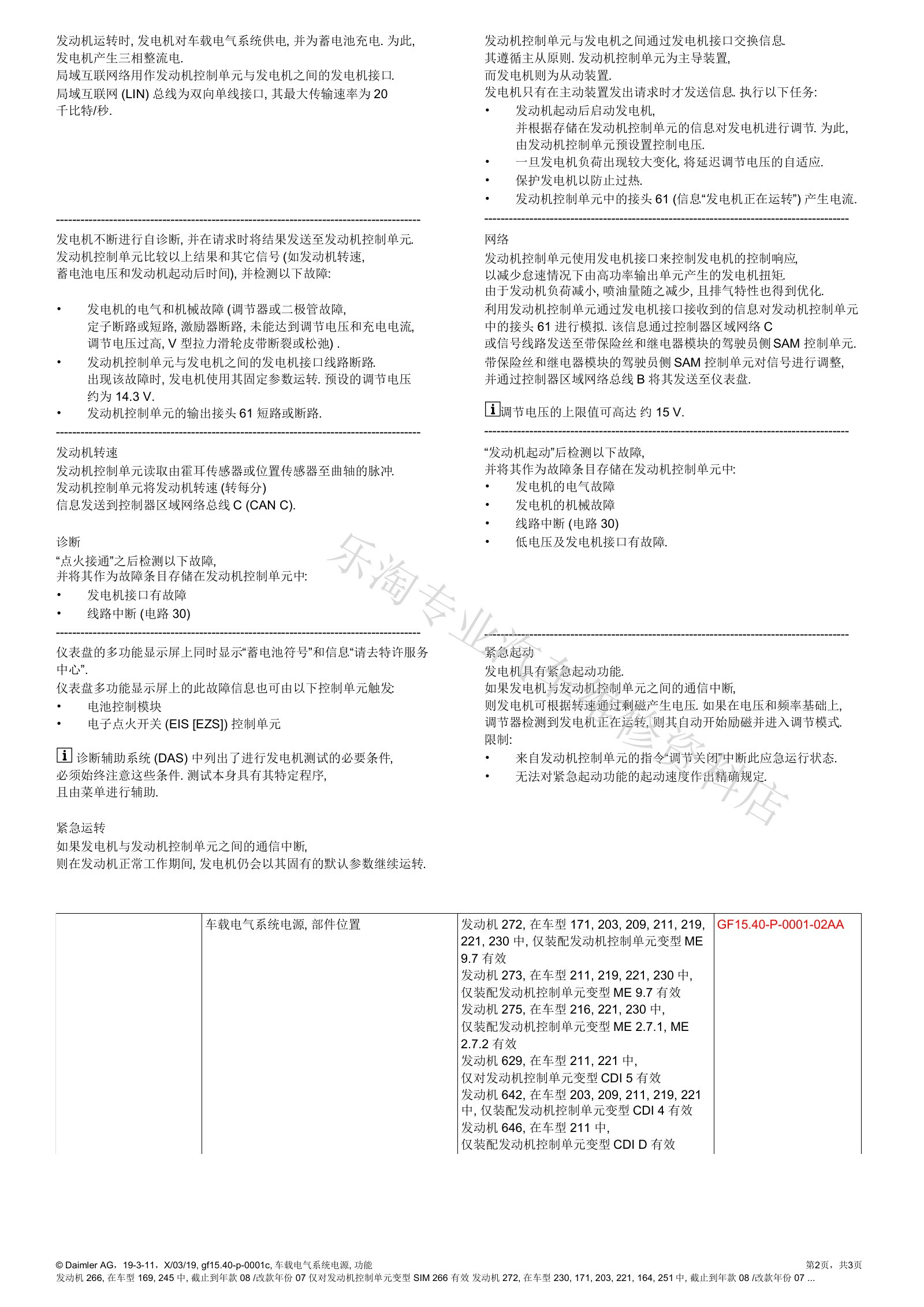

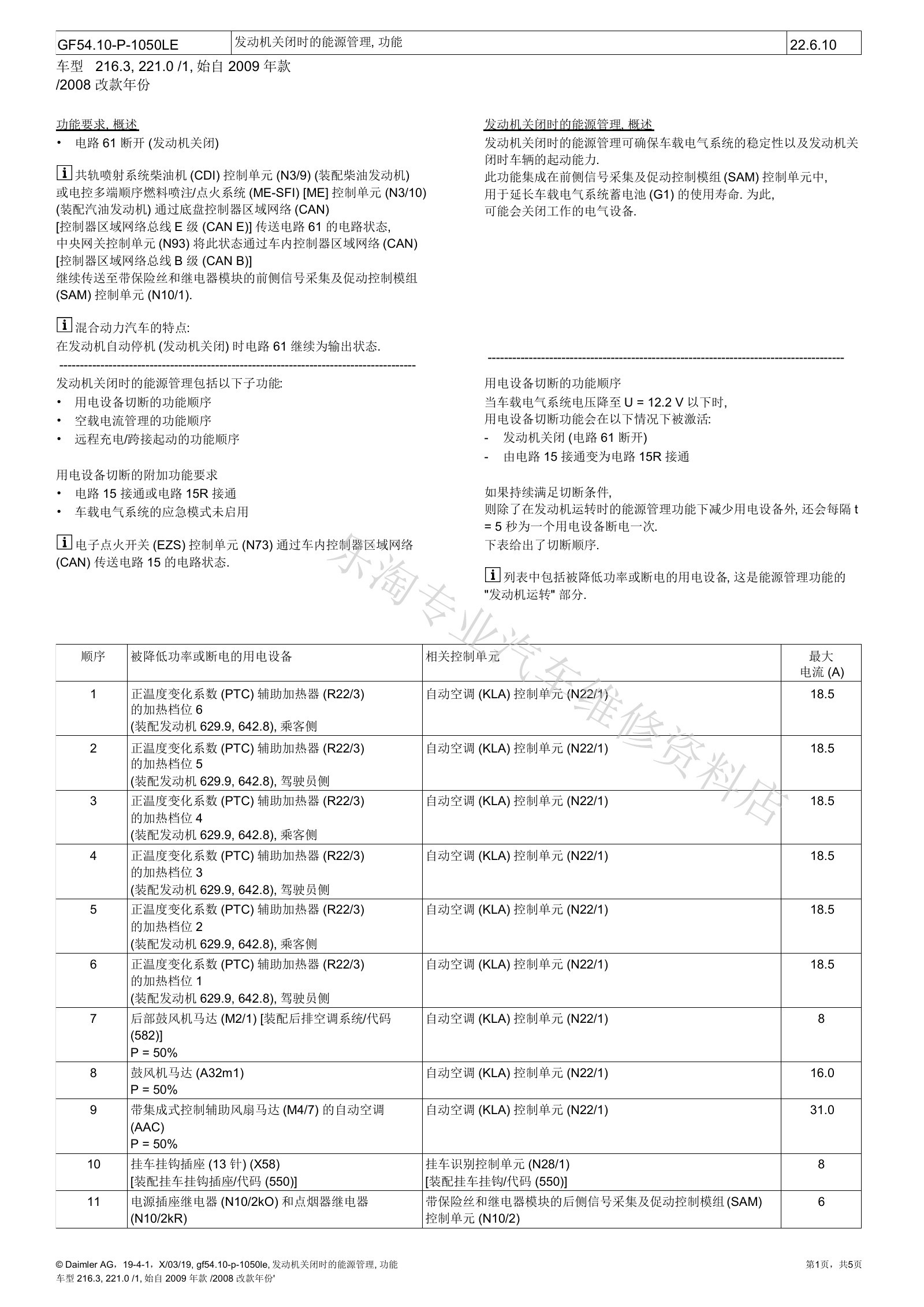

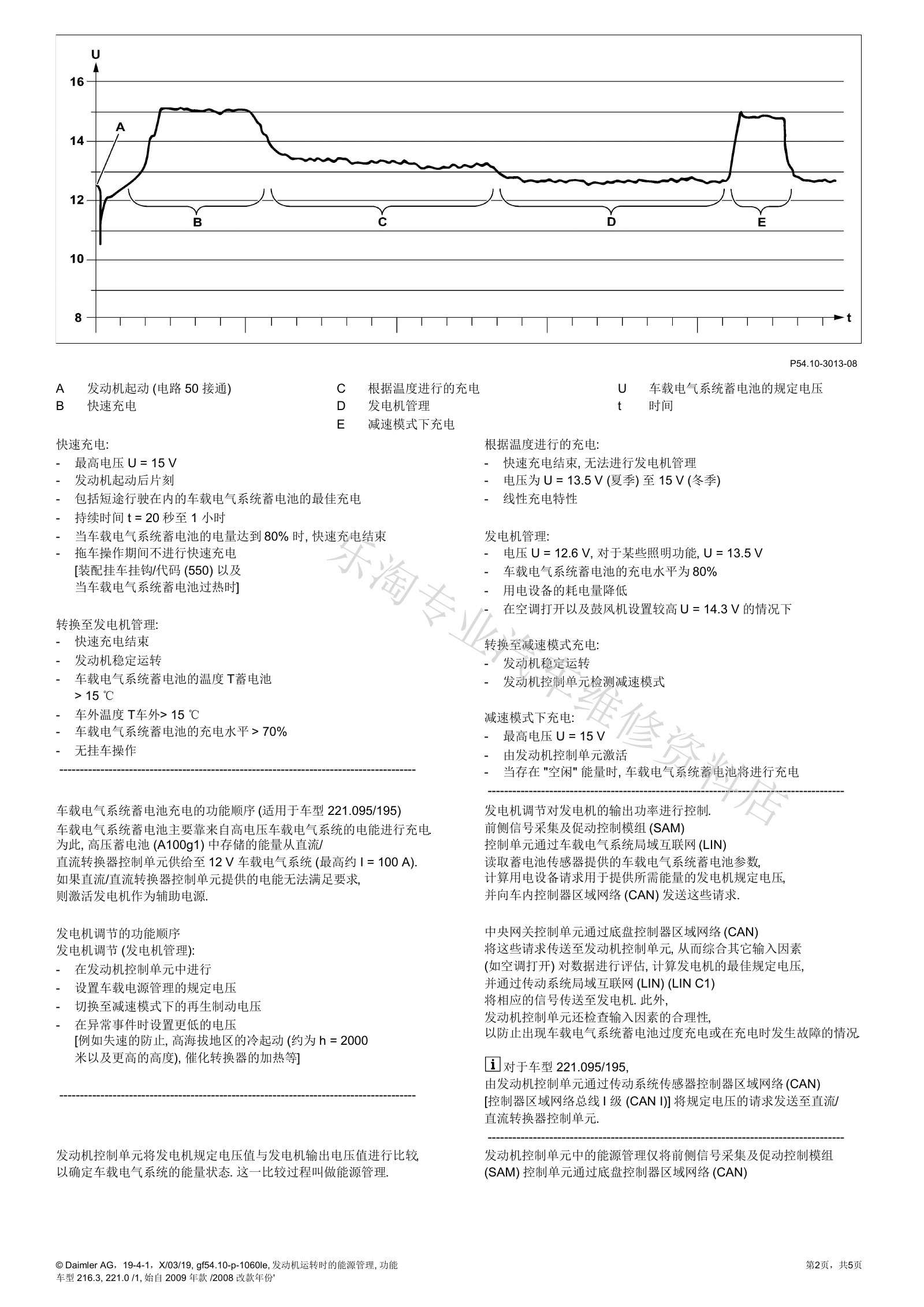

五、发动机关闭与运转时的管理逻辑

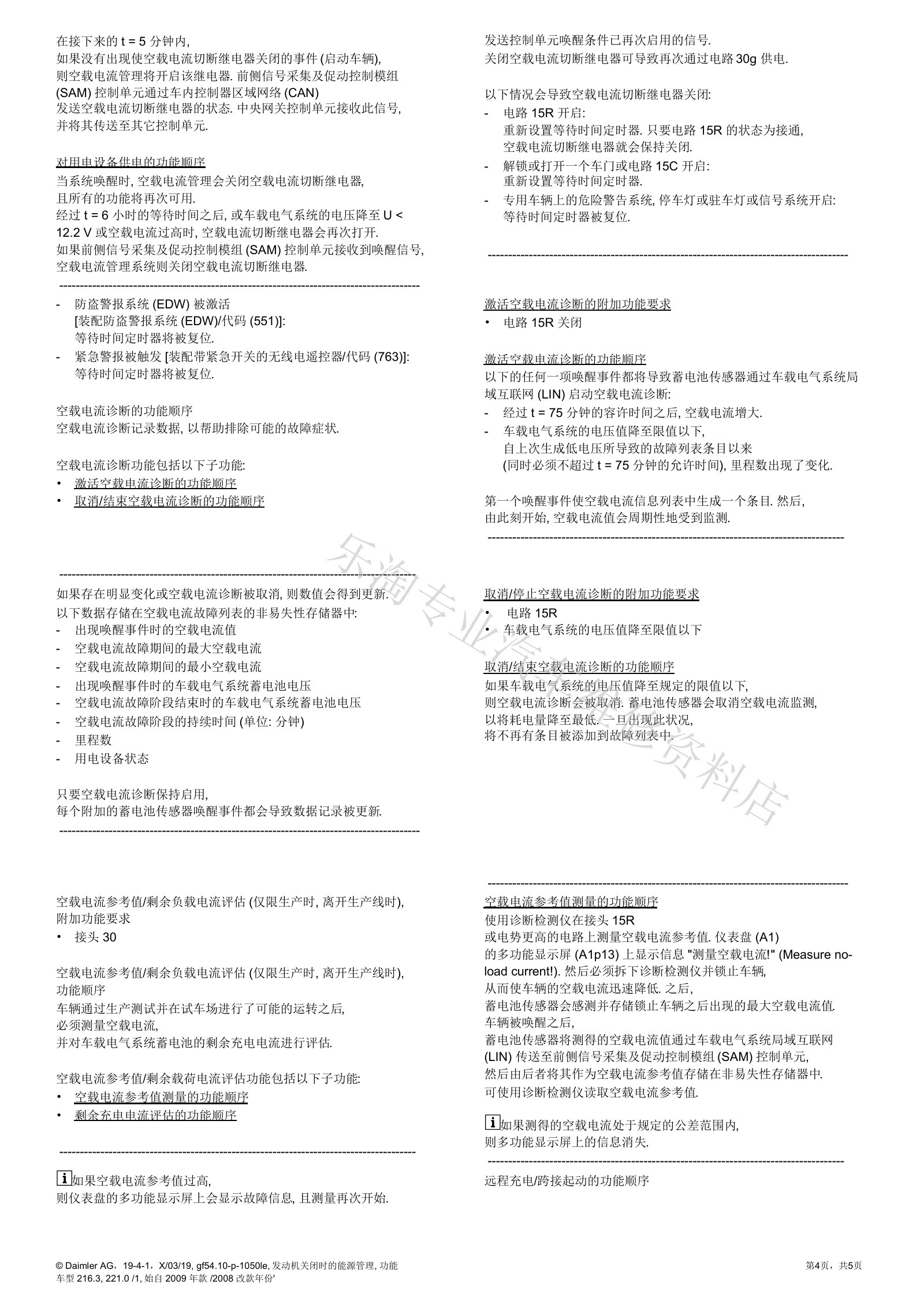

发动机关闭后系统重点监控静态电流和可用电量；发动机运转时则协调发电机负荷、蓄电池充电和设备功率。判断异常必须结合当时运行阶段。

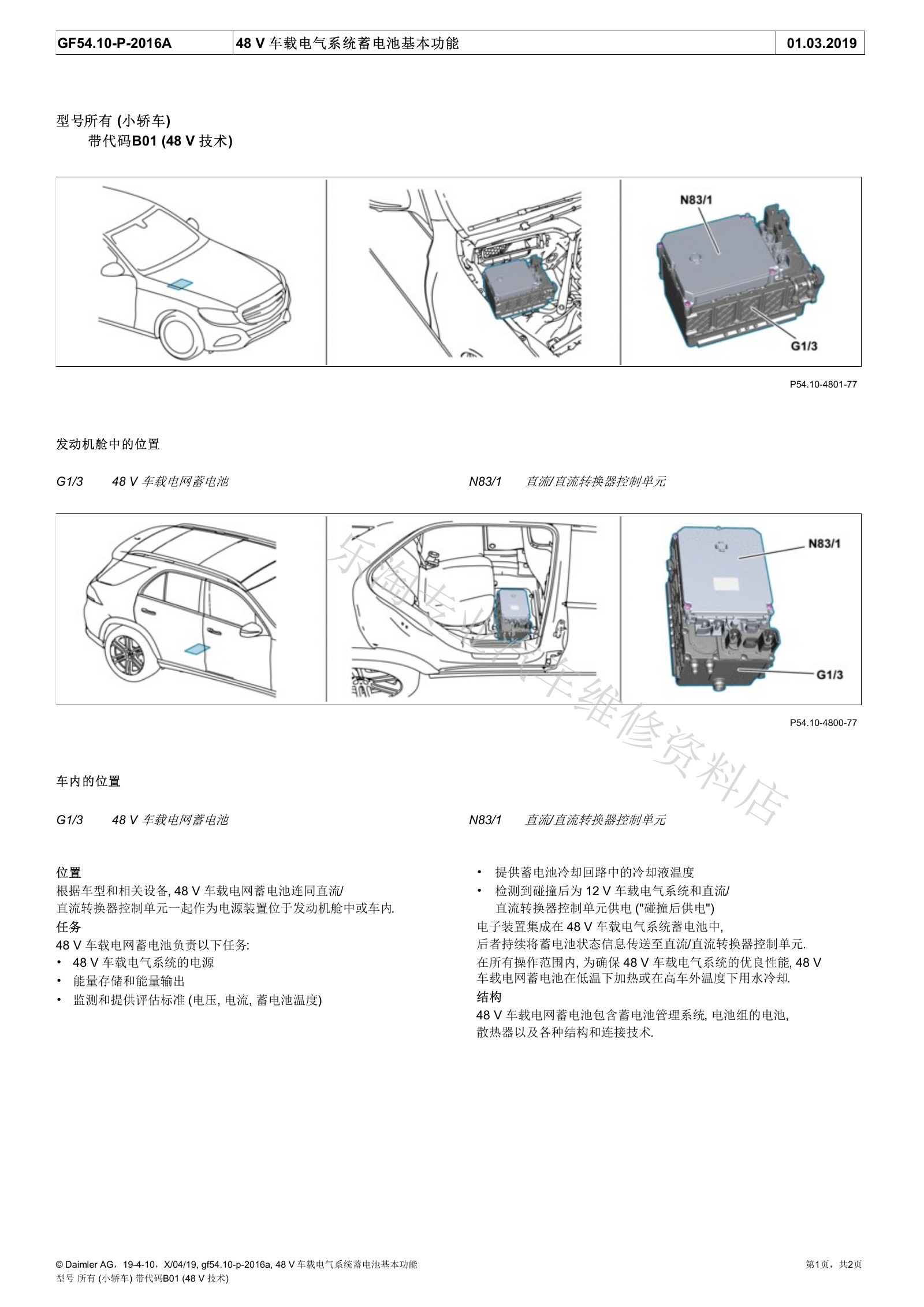

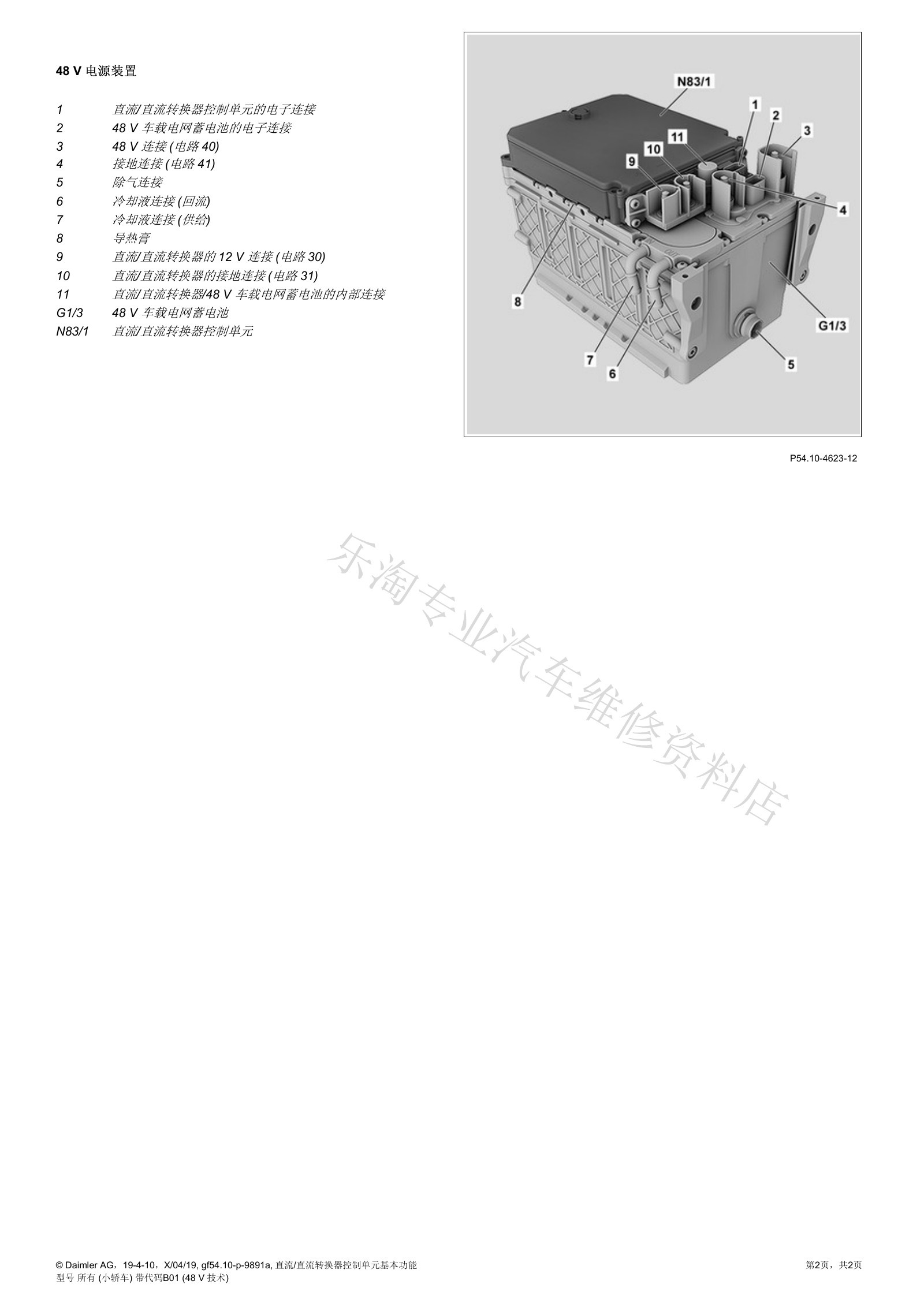

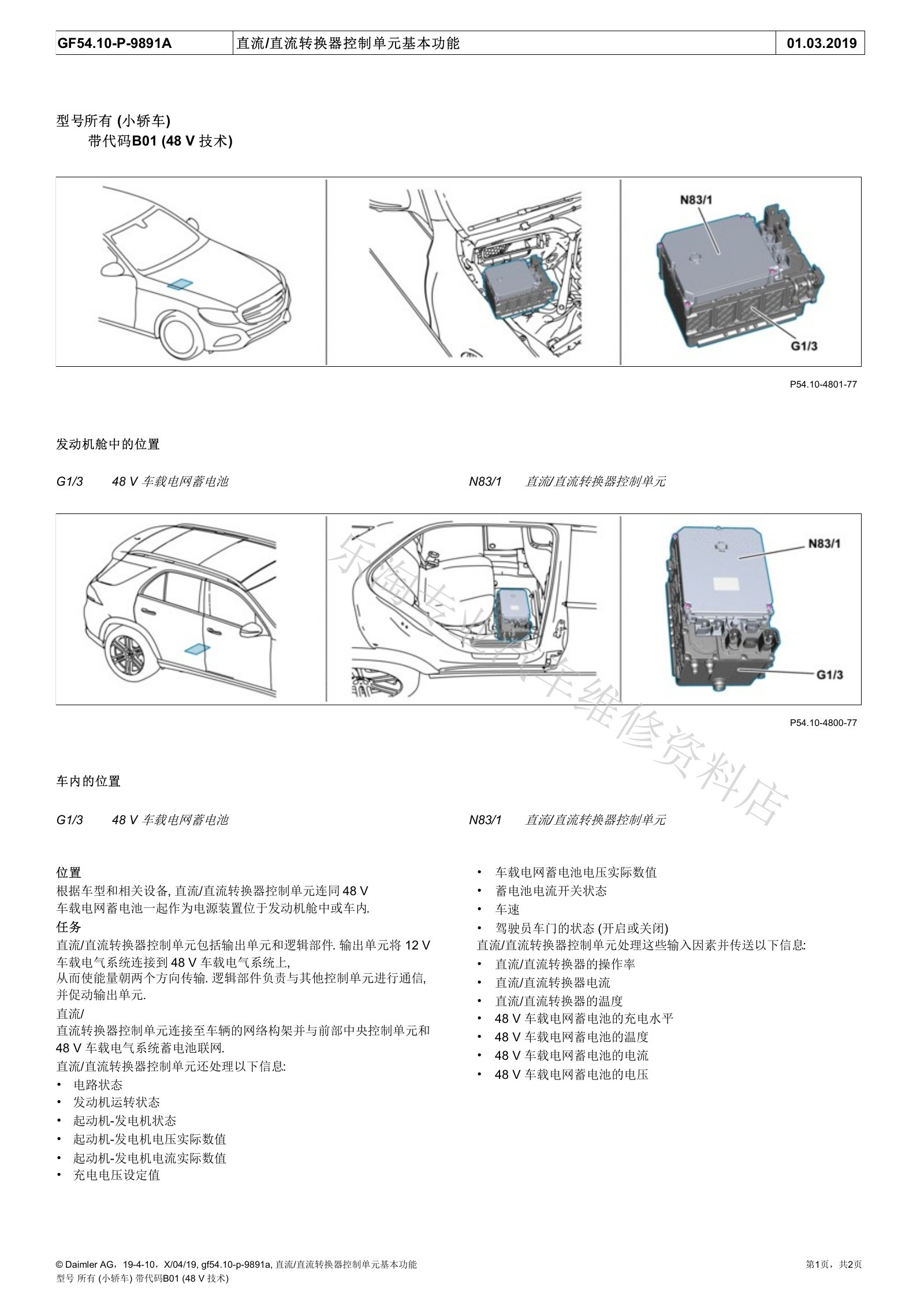

六、48V蓄电池与DC/DC转换

配备48V系统的车辆通过48V蓄电池和直流/直流转换器与12V车载电网交换能量。检修前应根据装备代码确认系统，并遵守高电流回路的断电要求。

七、网络与供电诊断顺序

• 核对VIN、生产日期和车辆装备代码。
• 测量蓄电池静态电压、启动压降和充电状态。
• 保存全车快速测试，先处理共同电压与网关故障。
• 按框图检查CAN电阻、波形、短路和开路。
• 记录发动机运行阶段、能源管理状态及被关闭的用电设备。
