汽车疑难故障诊断策略：问题定义、系统建模、测量方法与验证闭环

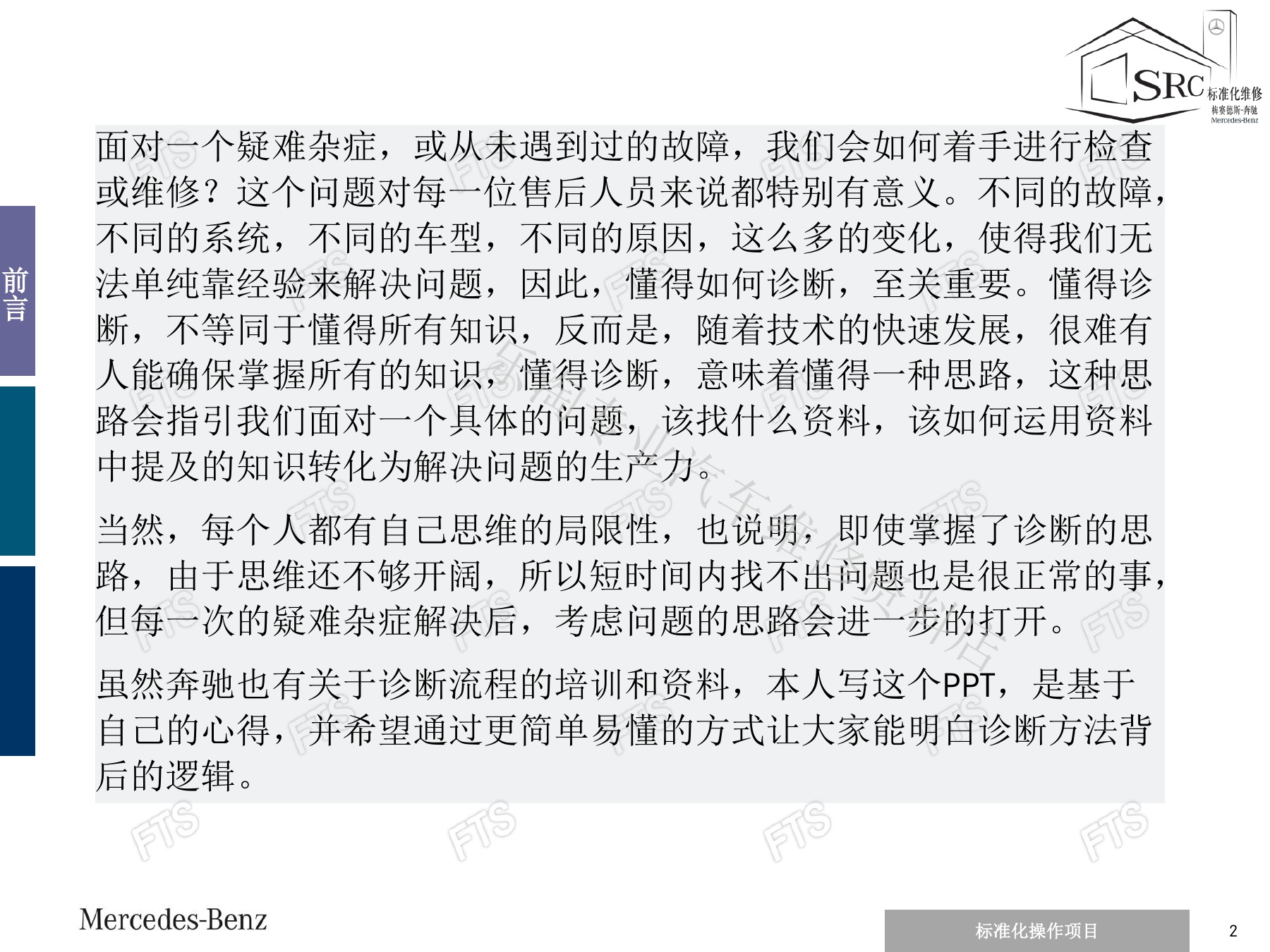

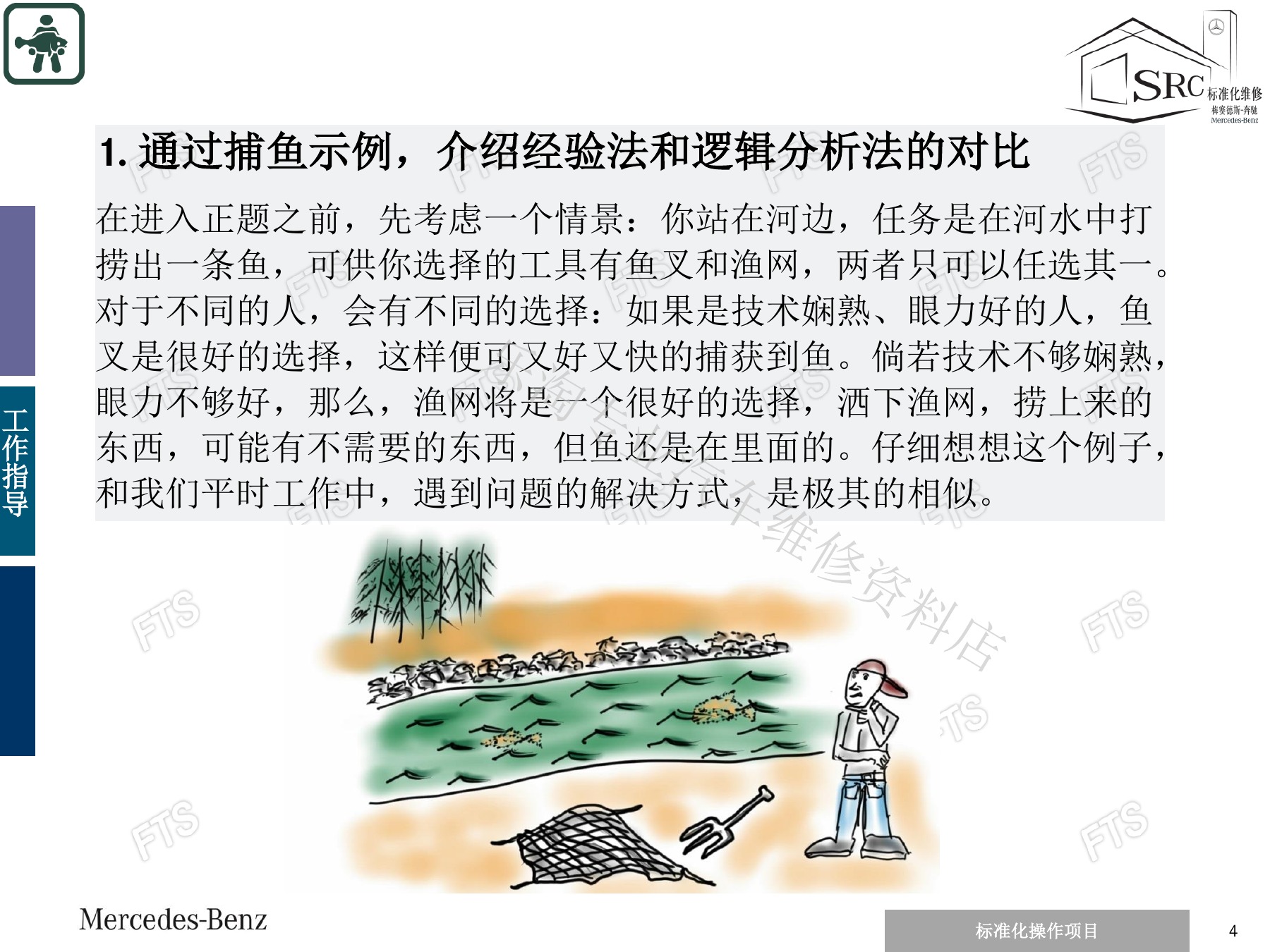

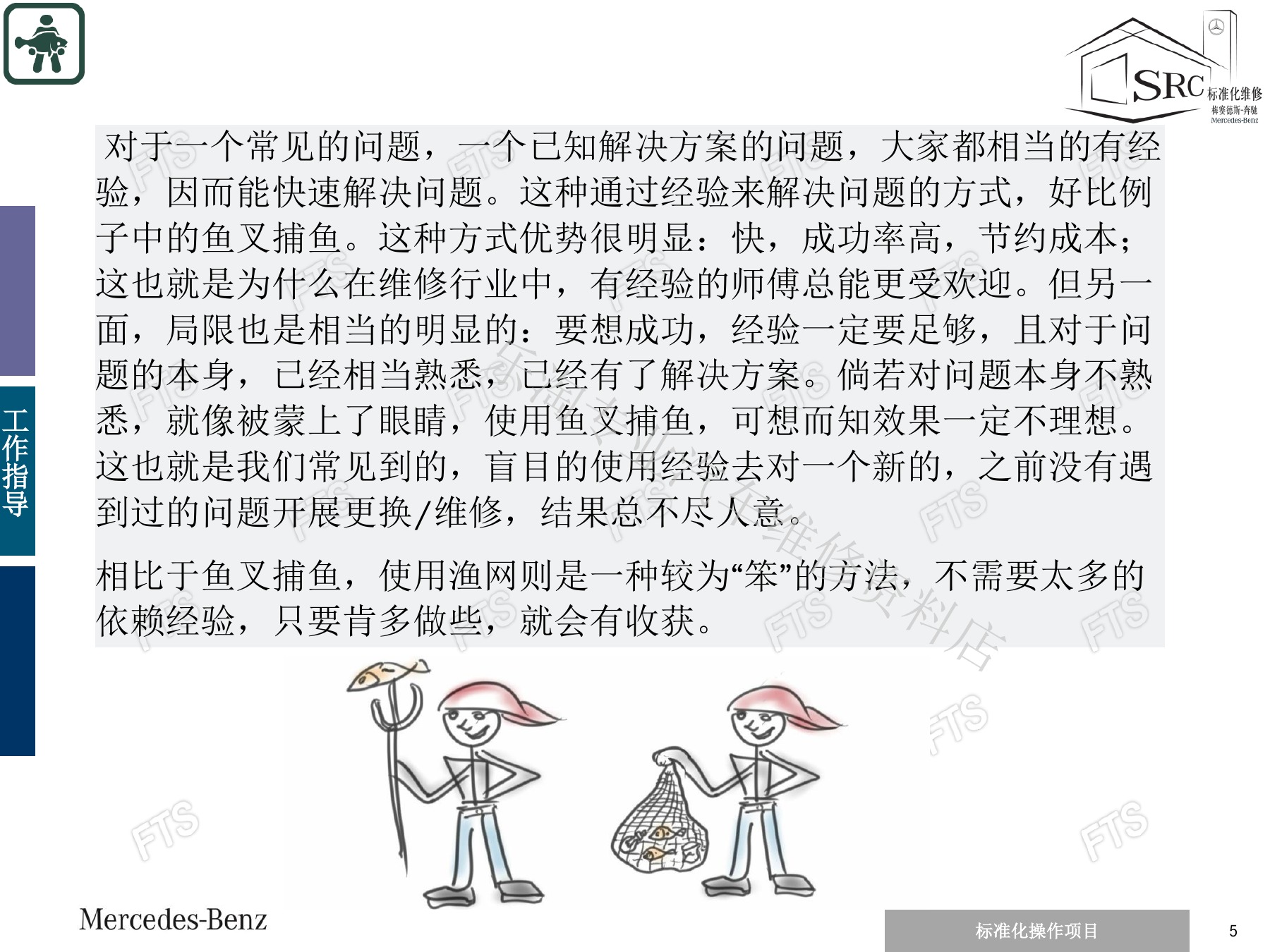

面对疑难故障或从未遇到的问题，单靠既有经验很容易陷入盲目更换。原资料用“鱼叉捕鱼”和“渔网捕鱼”的比喻说明两条路径：熟悉且已有可靠方案的问题可以快速处理；陌生问题则需要先确定范围、建立完整模型、列出可能原因，再用合适的检测方法逐项筛选。

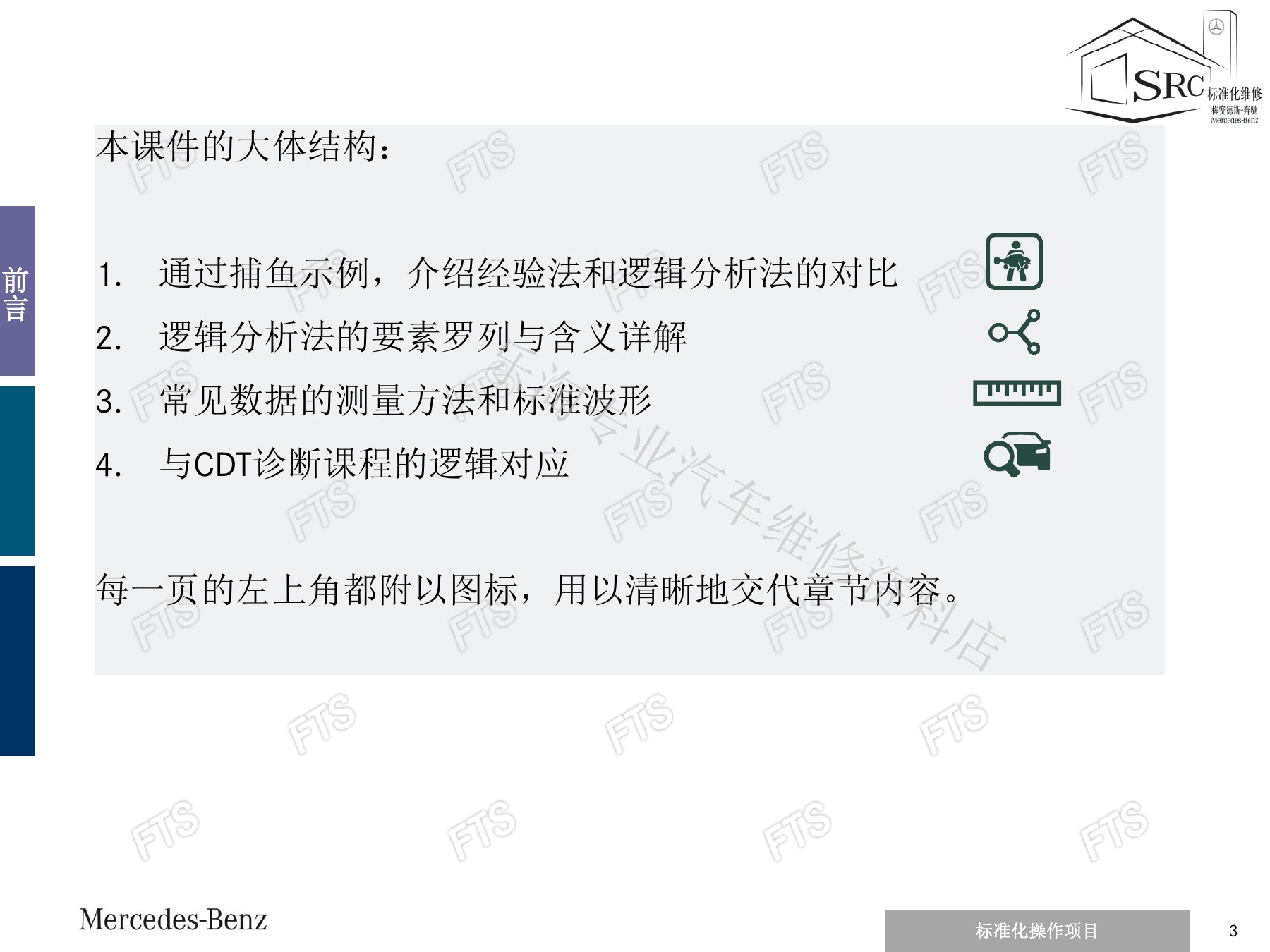

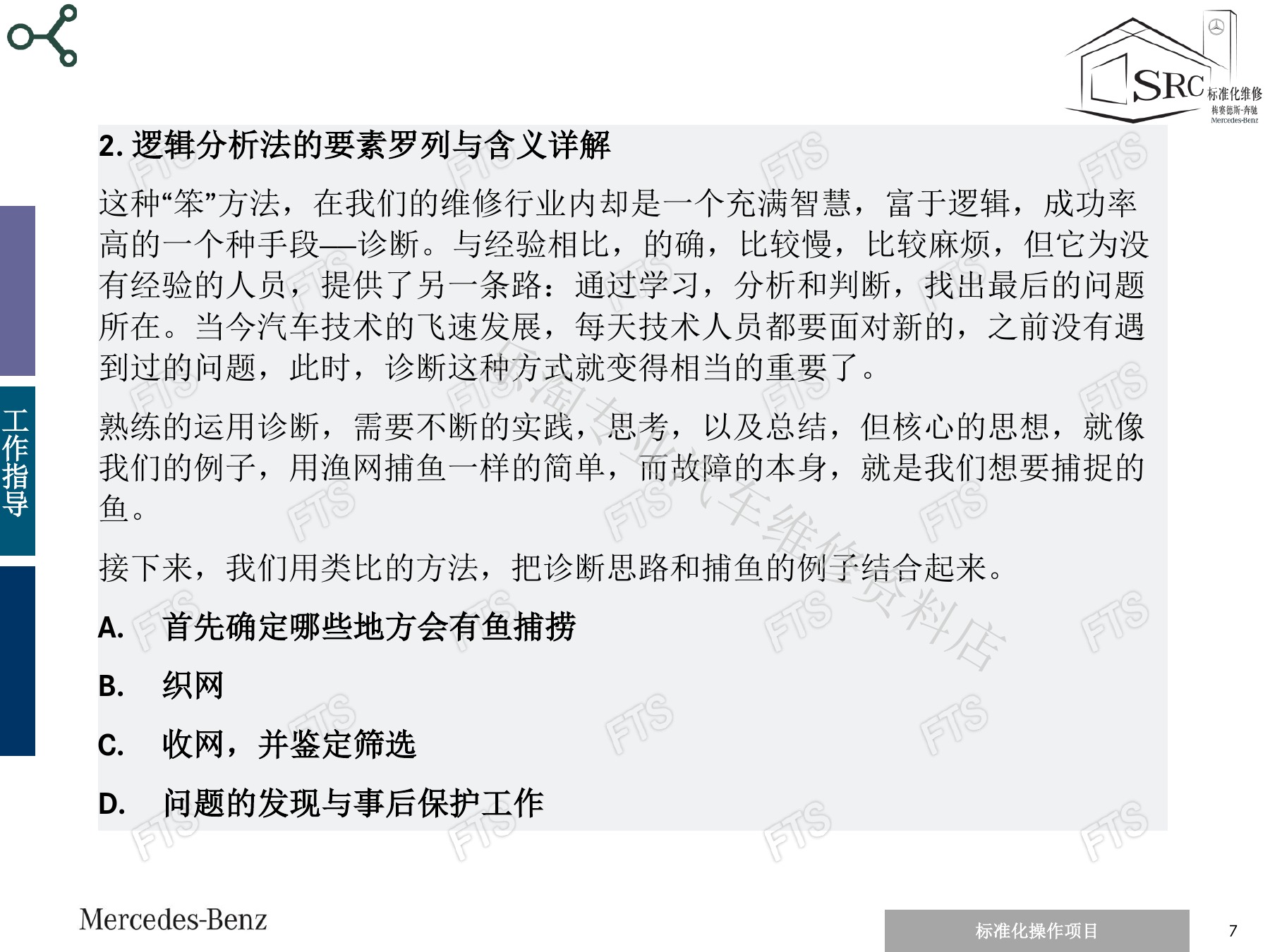

这套方法的重点不是记住所有故障答案，而是把客户投诉转化为可验证的问题，并让每一次测量都对应一个明确假设。原资料将完整过程归纳为四步：确定捕鱼区域、织网、收网筛选，以及找到问题后的修复与保护。

一、从客户投诉到问题定义：先确定“捕鱼区域”

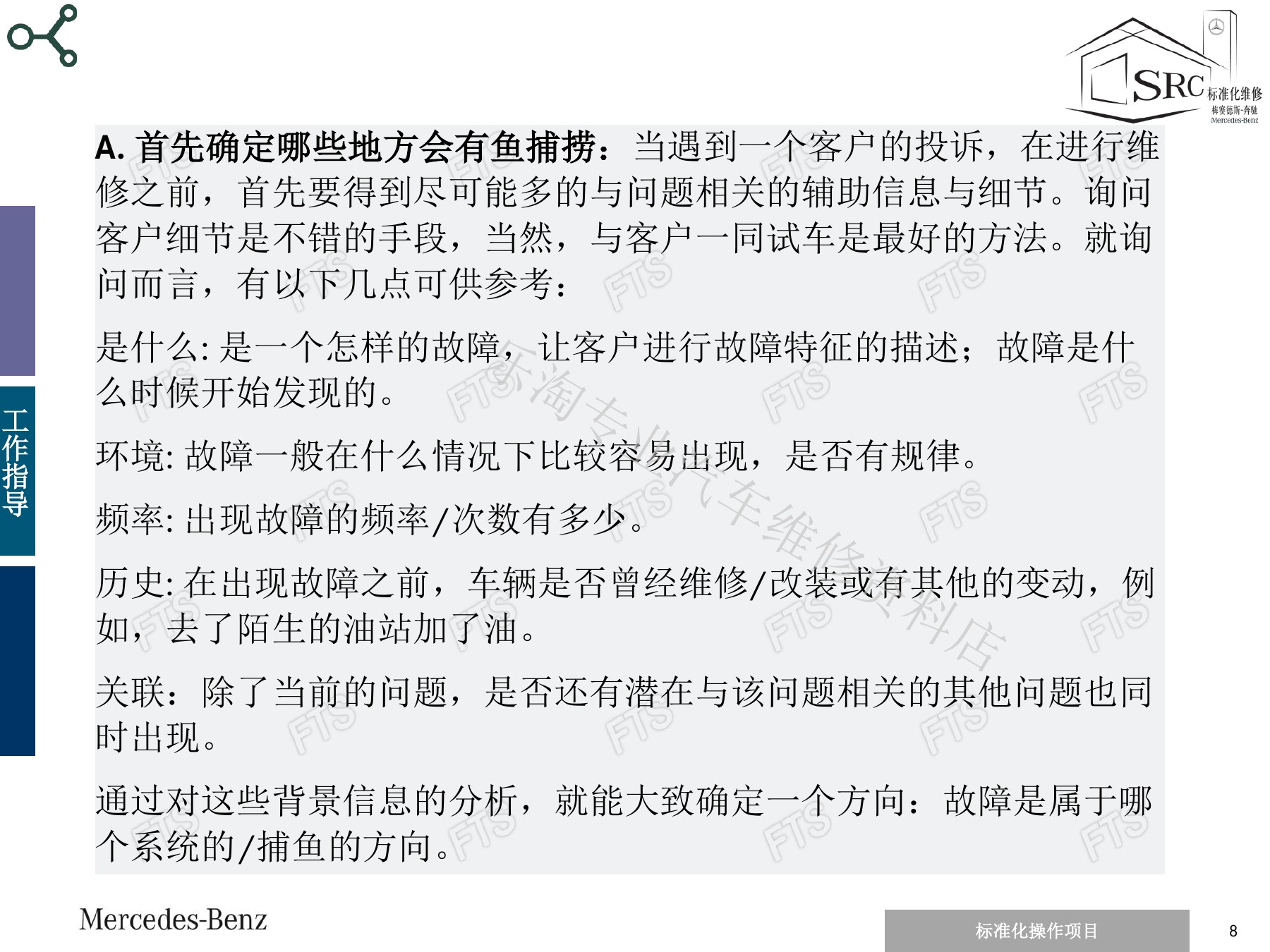

接车时先尽可能还原故障：它是什么现象、何时开始、在什么环境和工况下出现、频率如何、此前是否维修或改装，以及是否伴随其他相关现象。与客户共同试车通常比只听一句描述更容易得到有效边界。

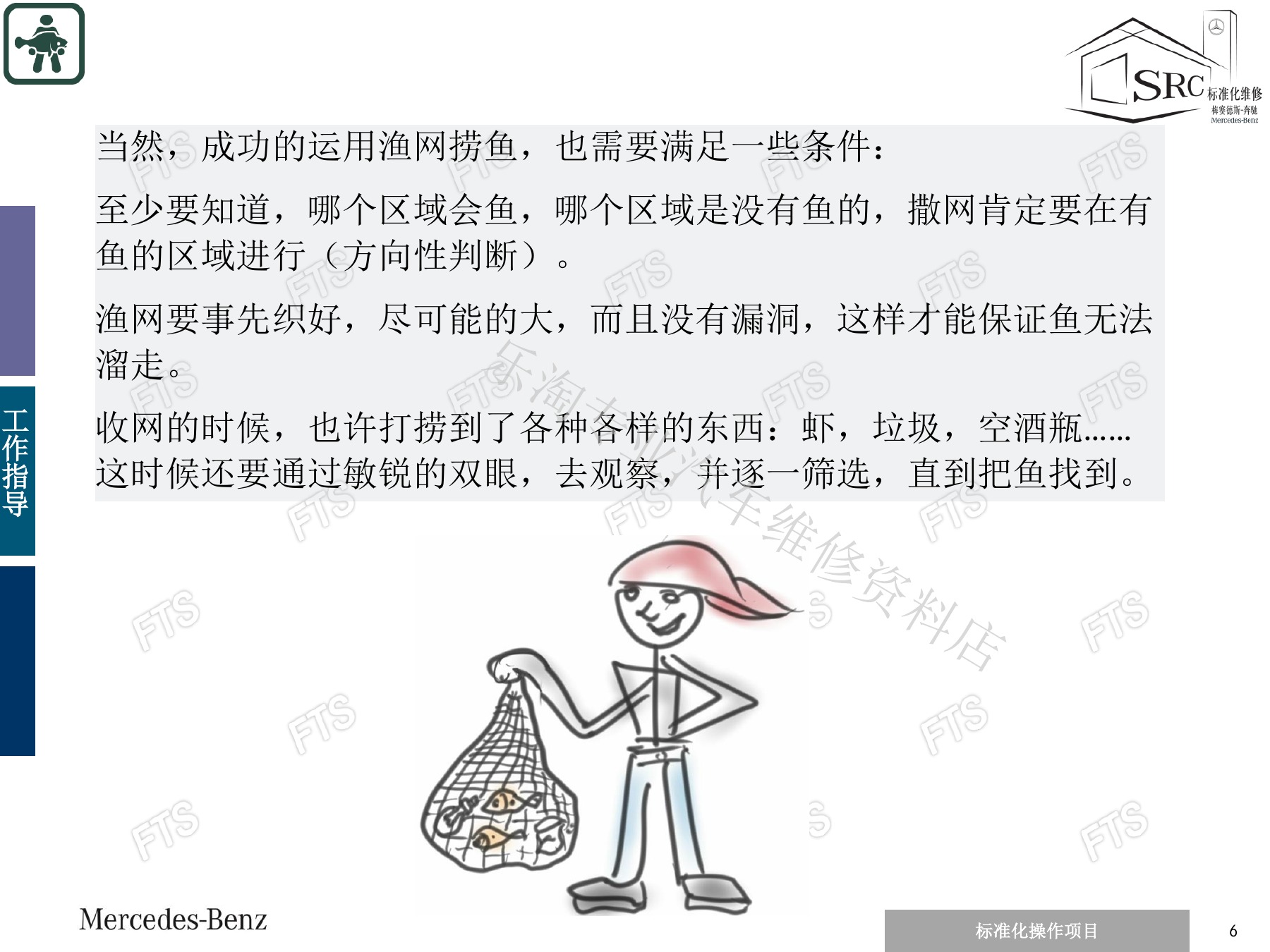

经验法像鱼叉，前提是问题熟悉且解决方案已经验证；逻辑诊断像渔网，速度可能较慢，却能降低陌生故障中凭感觉换件的风险。方向判断、网的完整性和后续筛选缺一不可。

二、知识、系统建模与可能原因：把“网”织完整

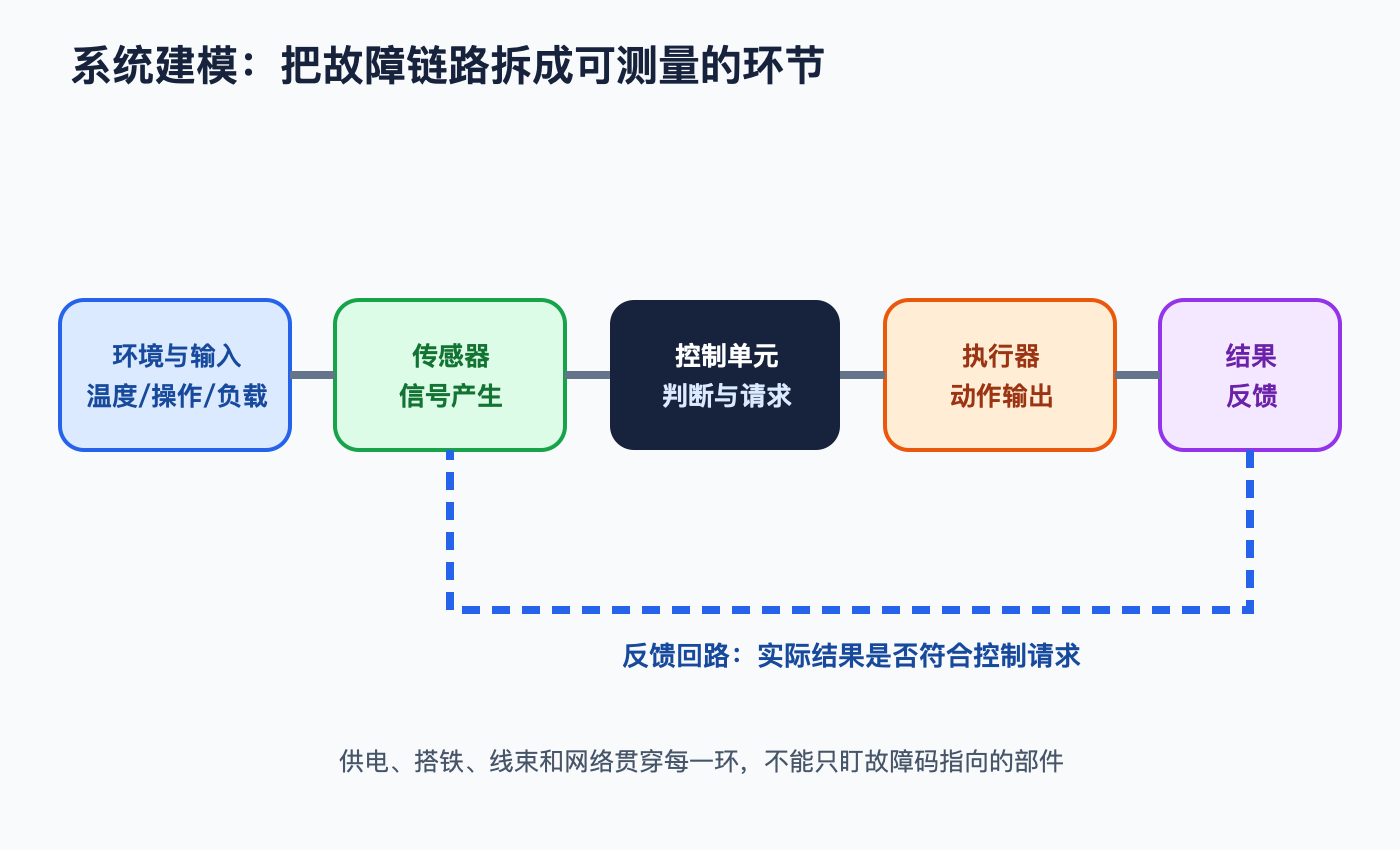

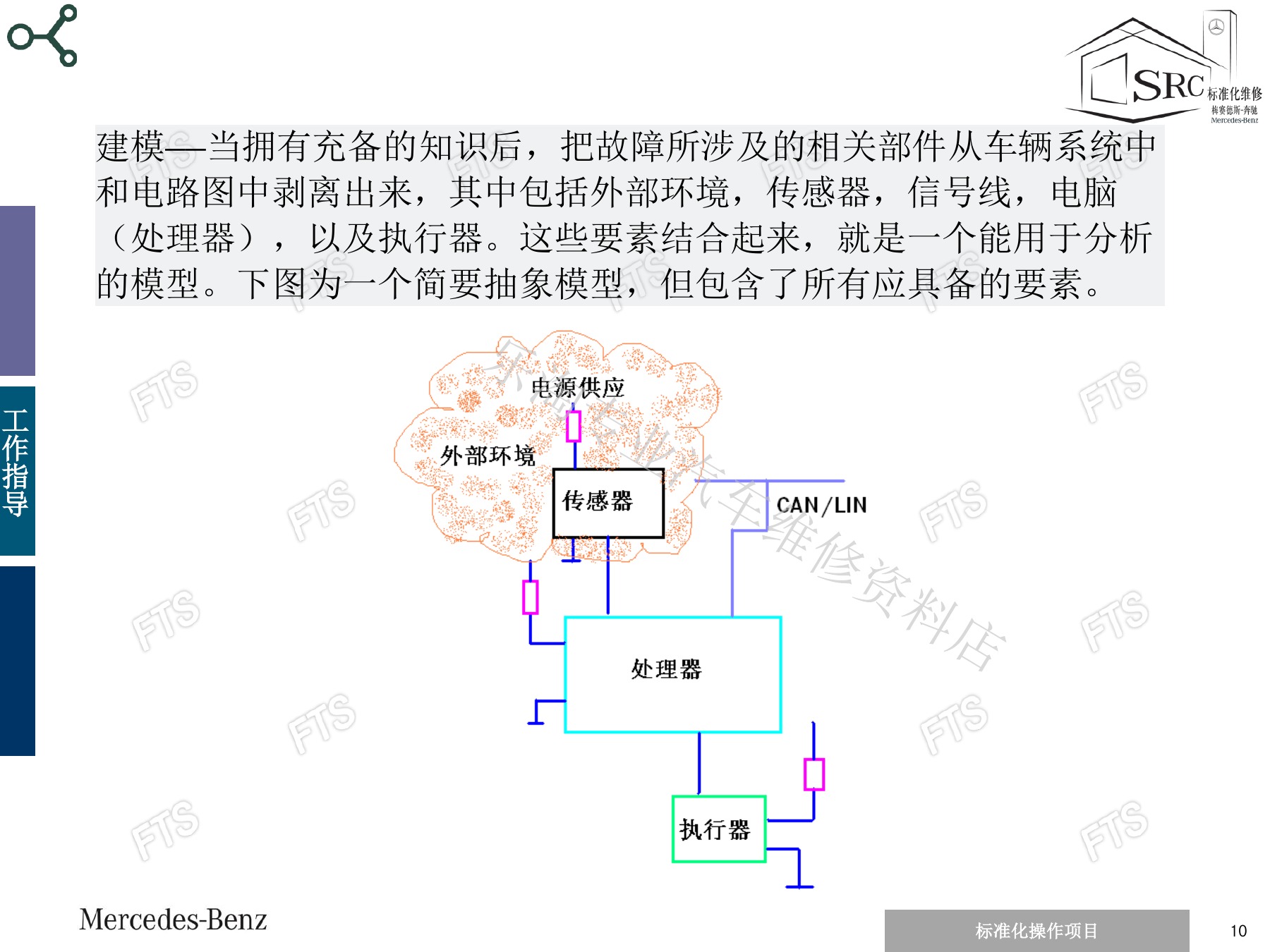

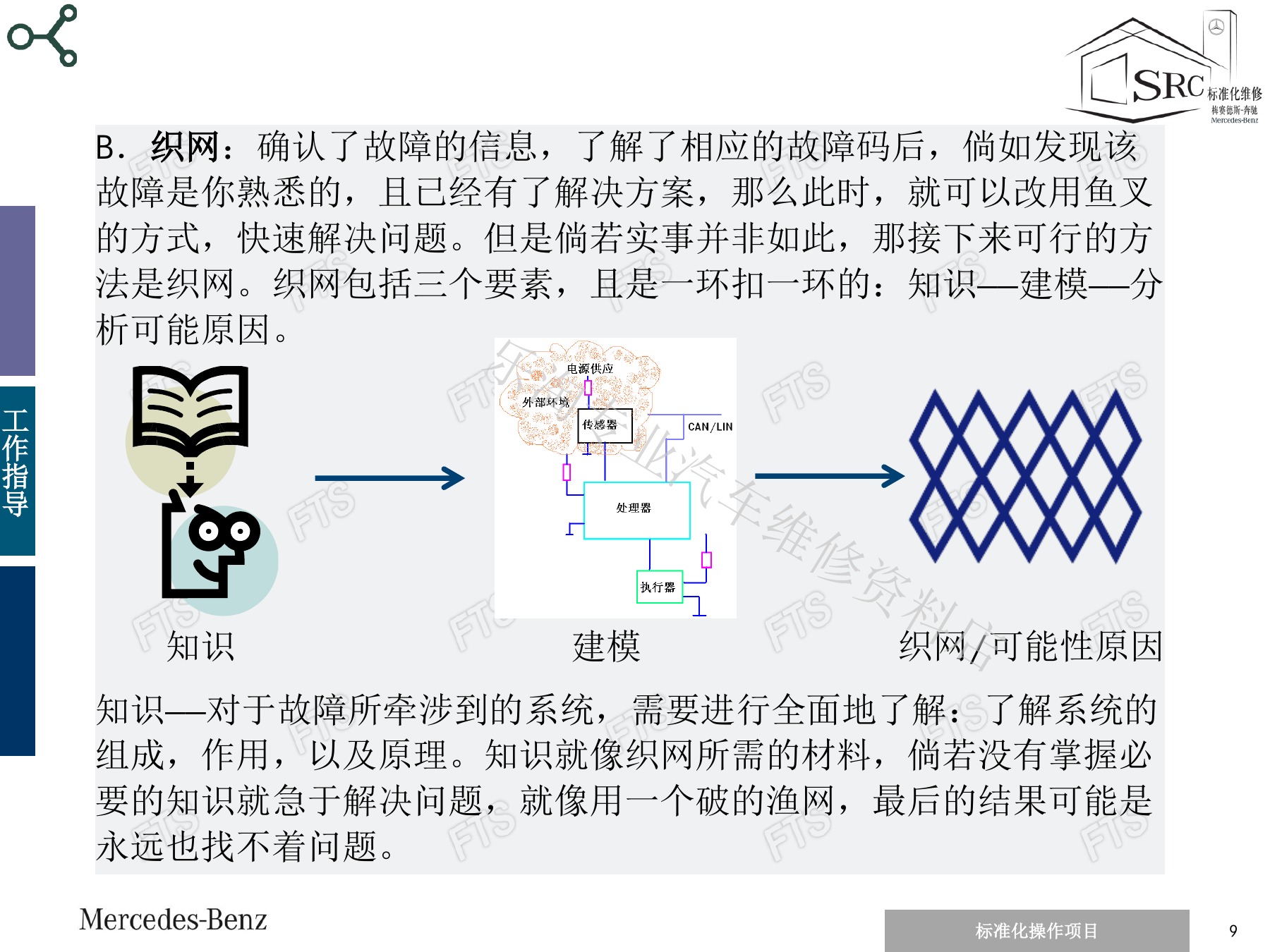

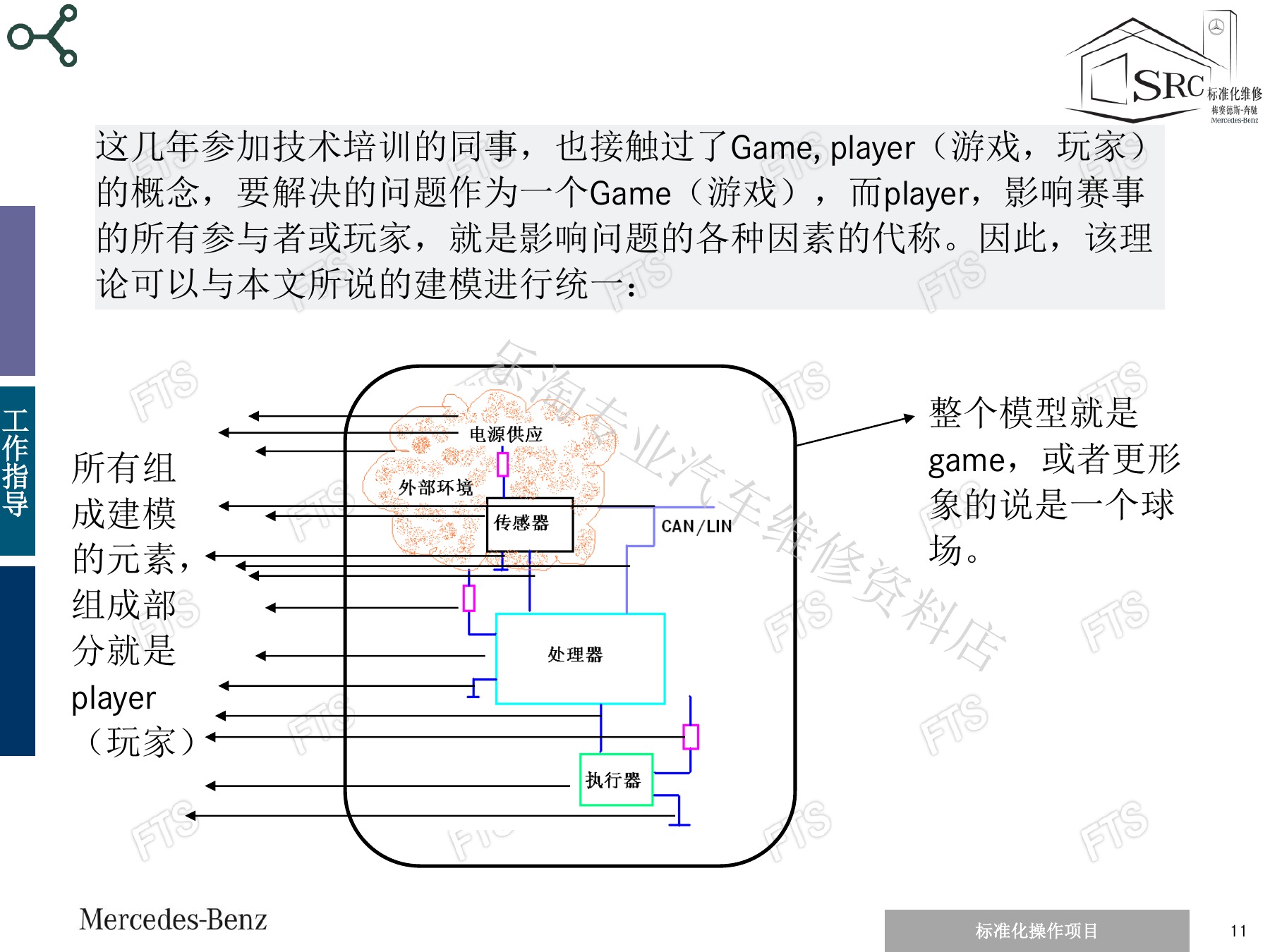

织网包含连续的三个环节：掌握相关系统知识、把影响故障的要素抽取成模型、围绕每个要素列出合理的可能原因。模型至少要覆盖外部环境、传感器、信号与线路、控制单元、执行器及其供电和通信。

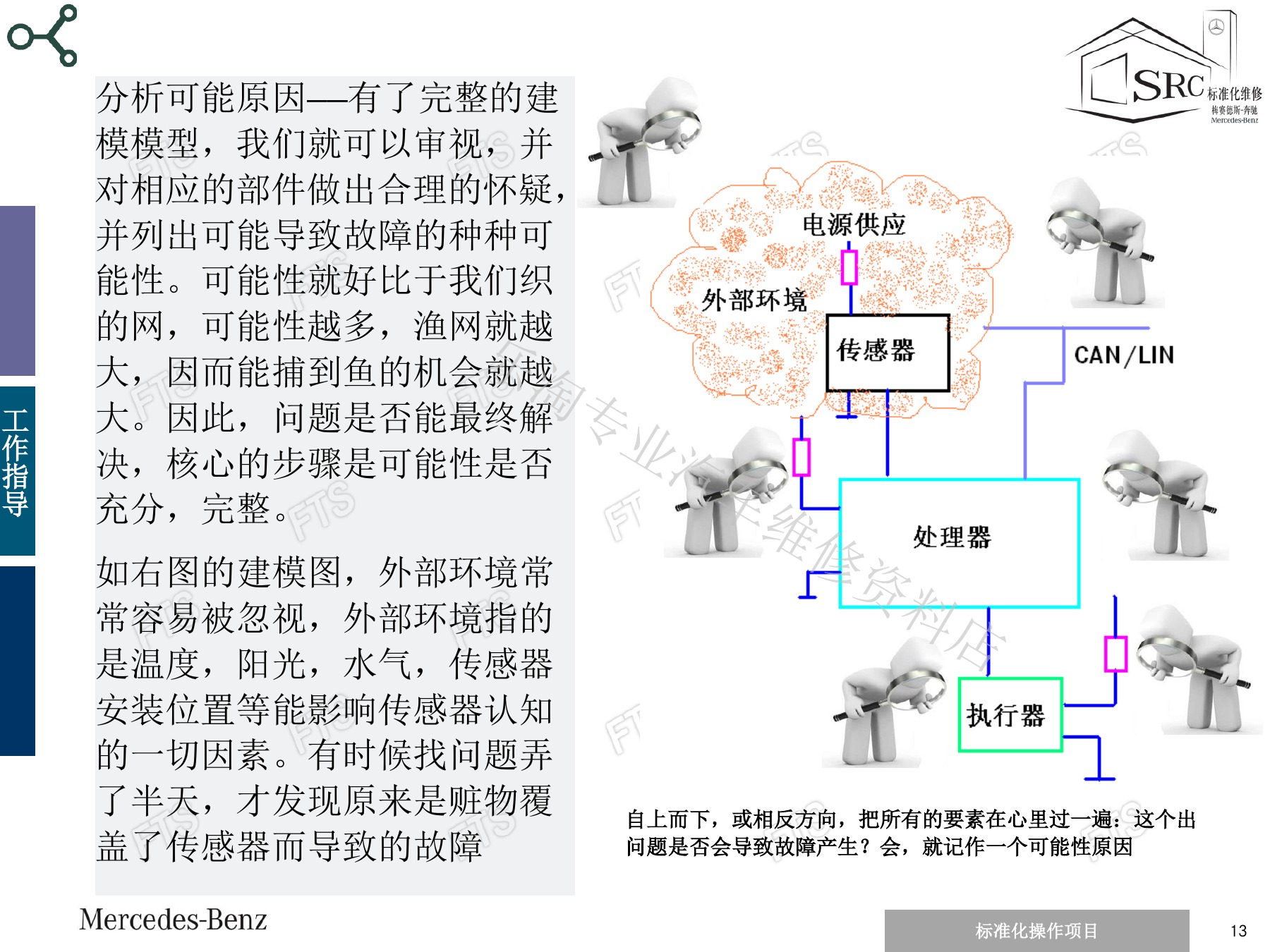

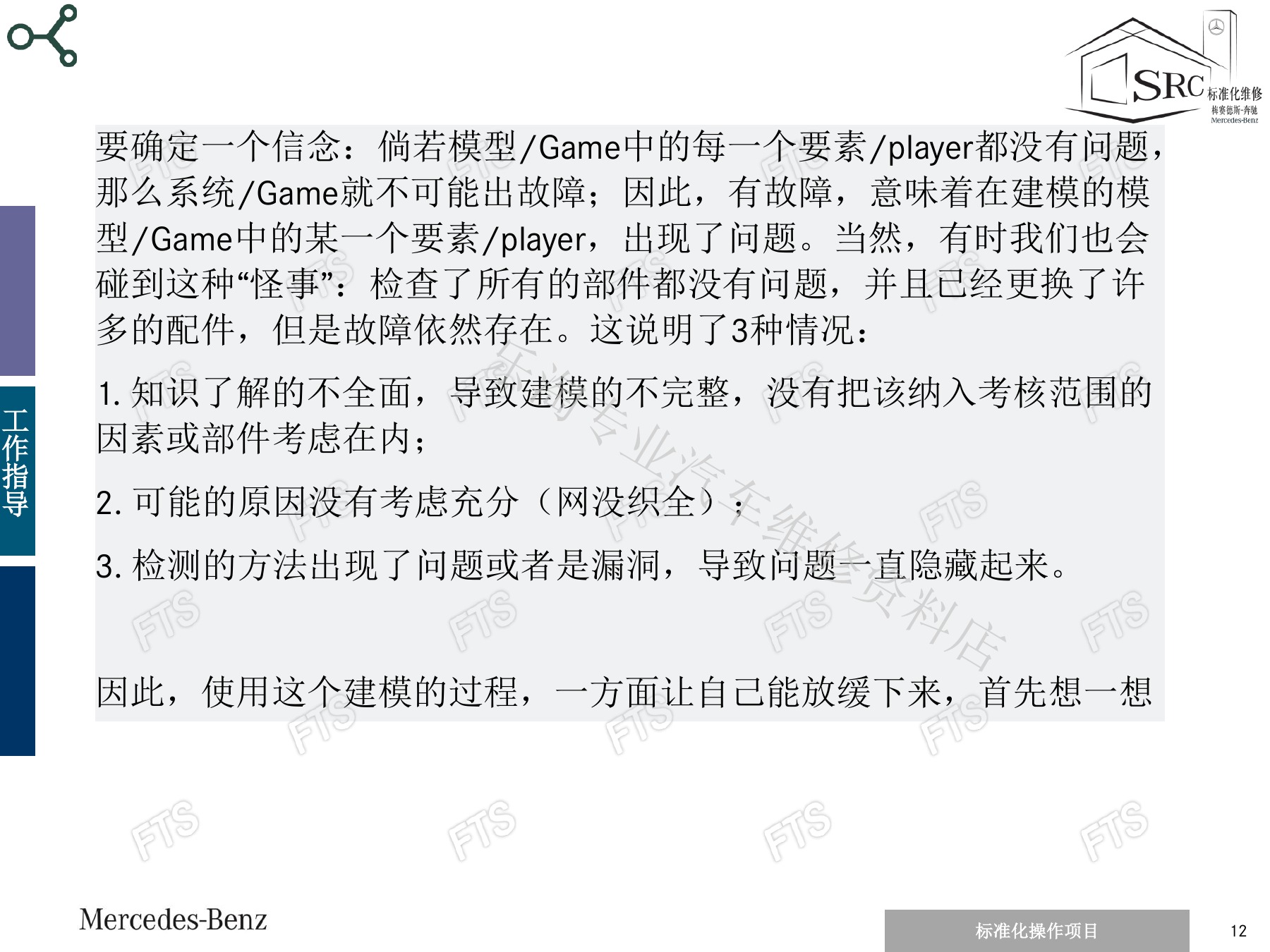

如果检查了许多部件甚至更换配件后故障仍在，往往意味着知识或模型不完整、可能原因漏列，或者检测方法本身存在漏洞。温度、阳光、水汽、污物、安装位置等外部因素也属于模型的一部分，不能只盯着电子部件。

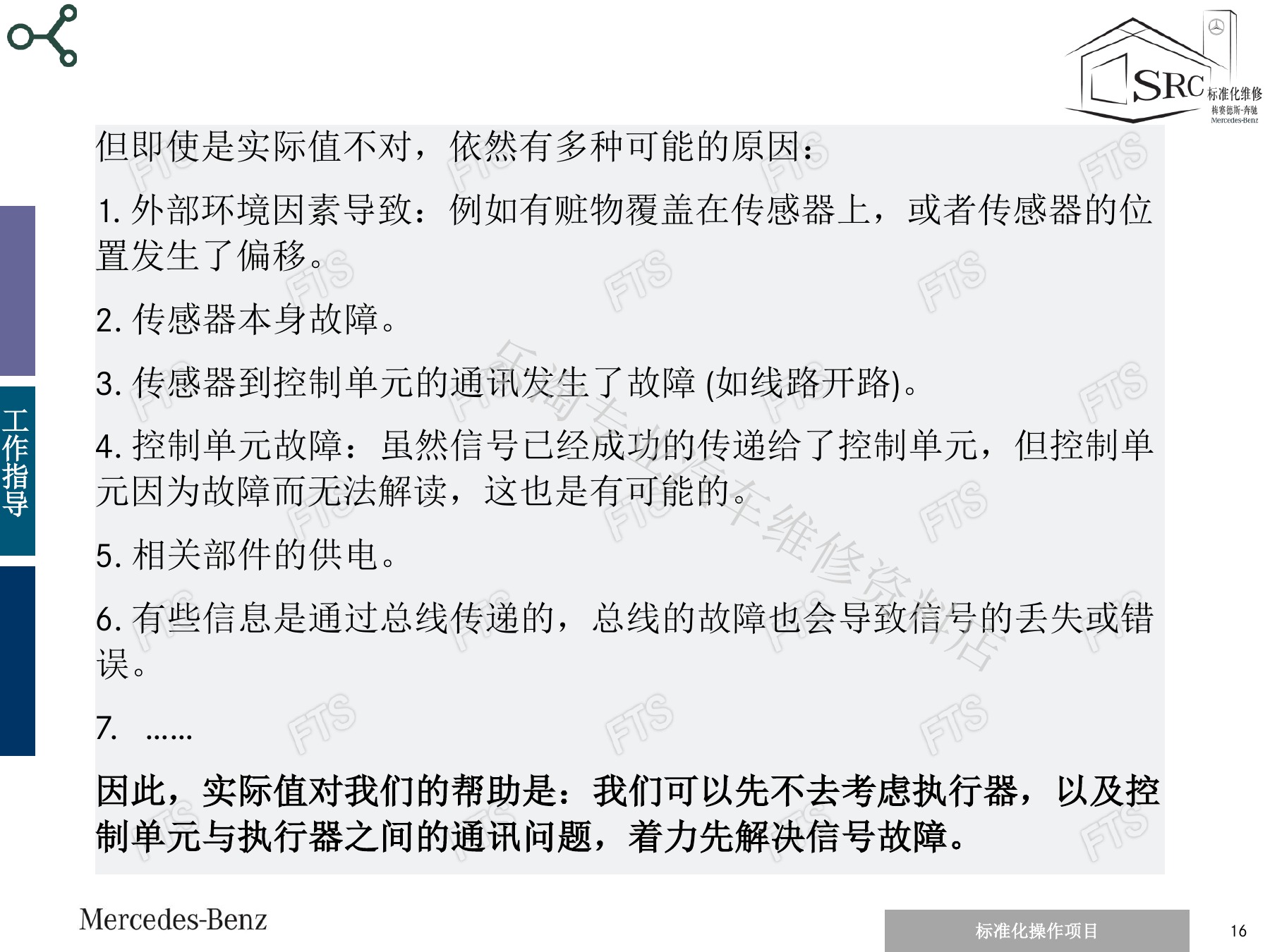

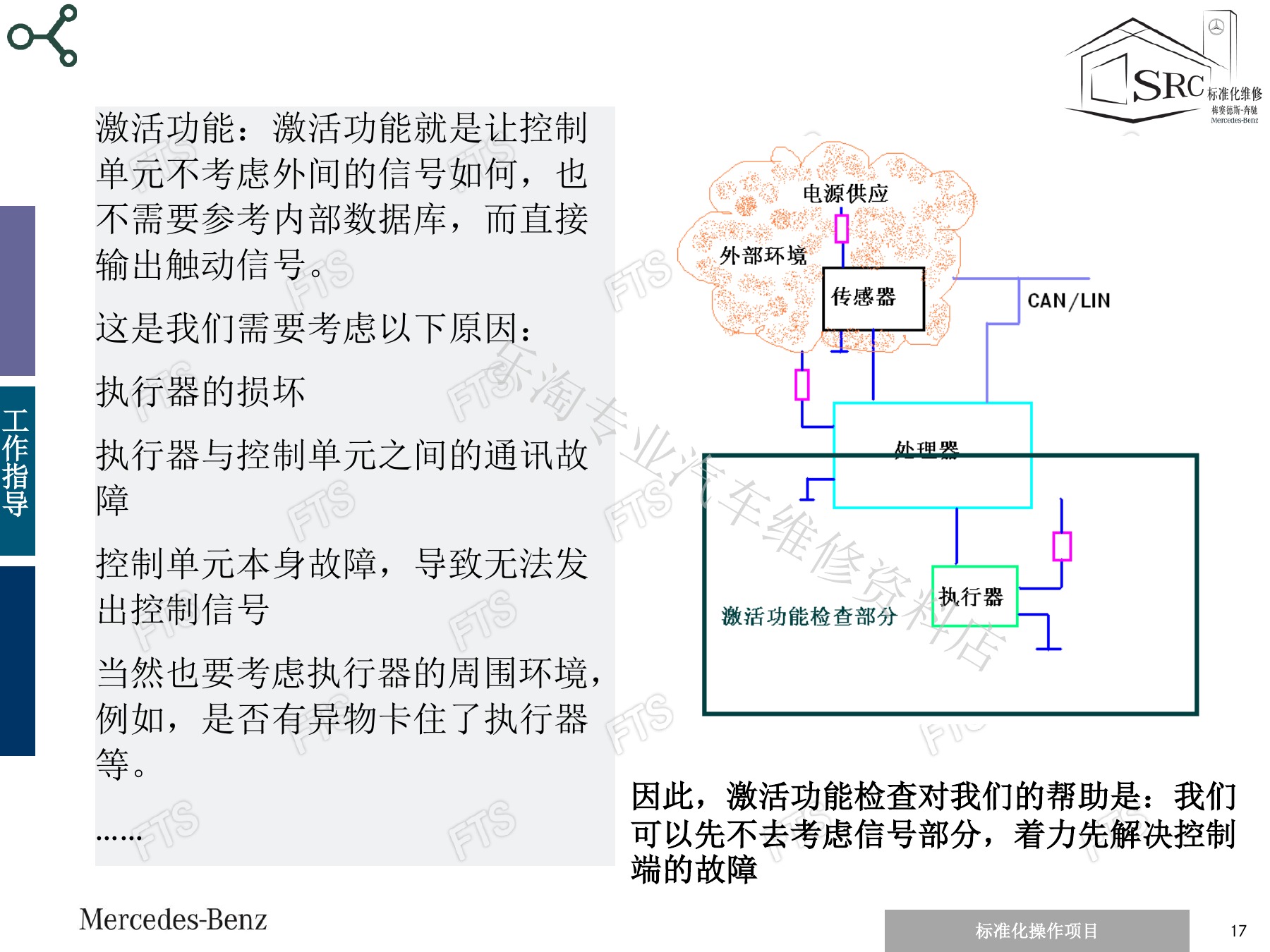

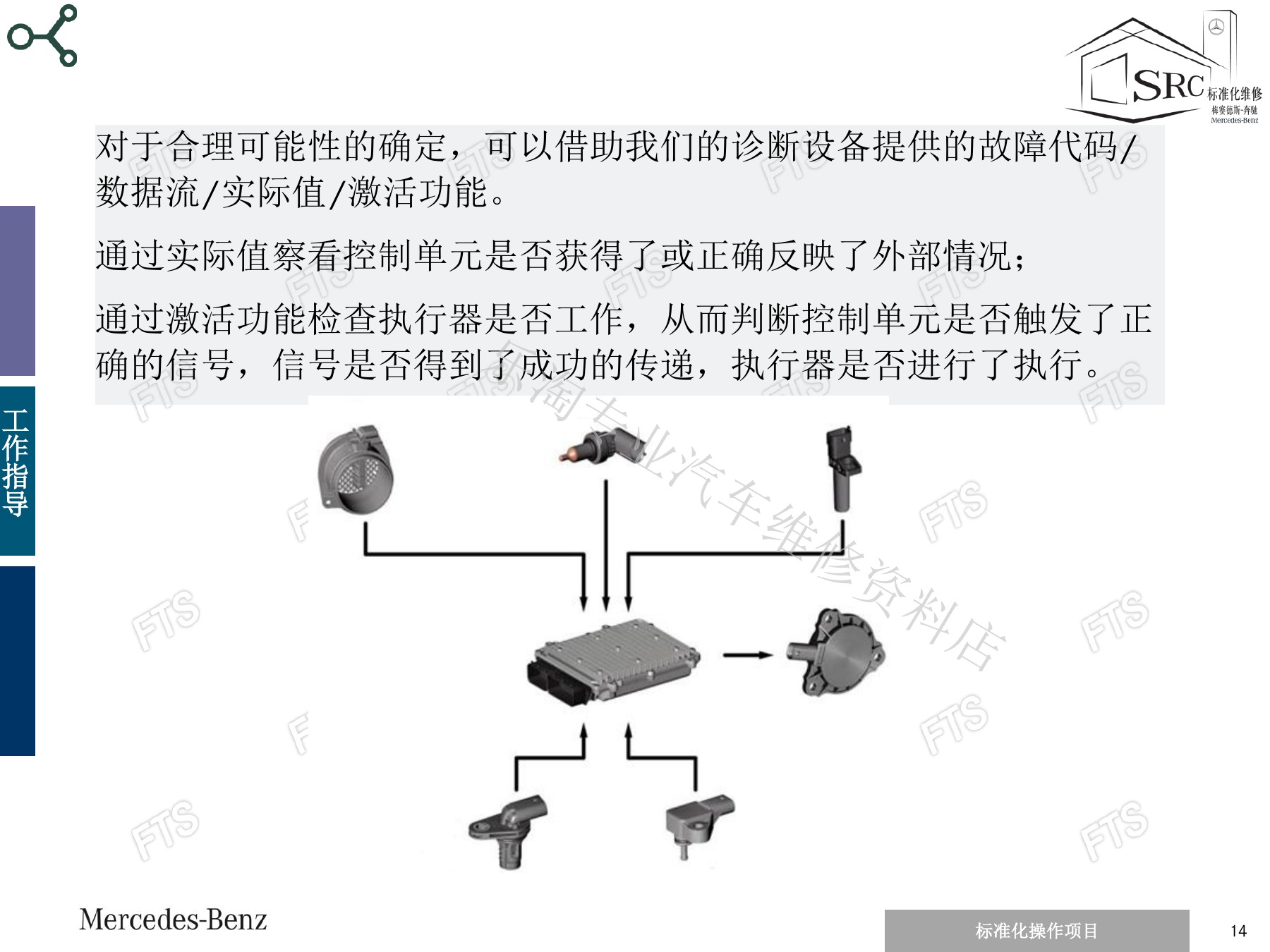

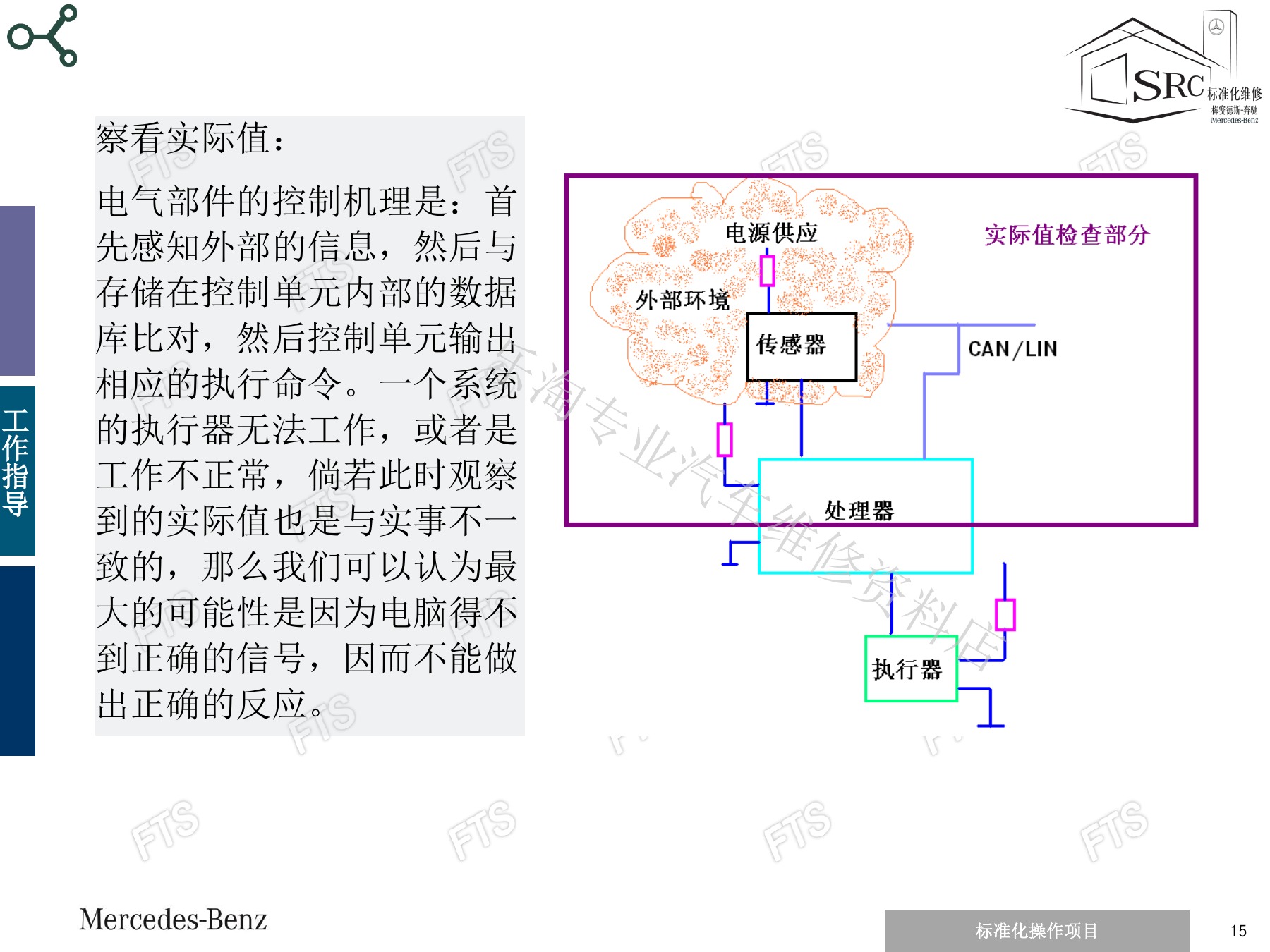

诊断仪的故障码、实际值和激活功能用来缩小范围。实际值异常时，应优先检查外部条件、传感器、供电、信号线路、总线和控制单元接收处理；激活执行器时，则重点转向控制输出、执行器线路、执行器本体及其机械环境。

三、逐项筛选：让每一种可能性都有对应检查

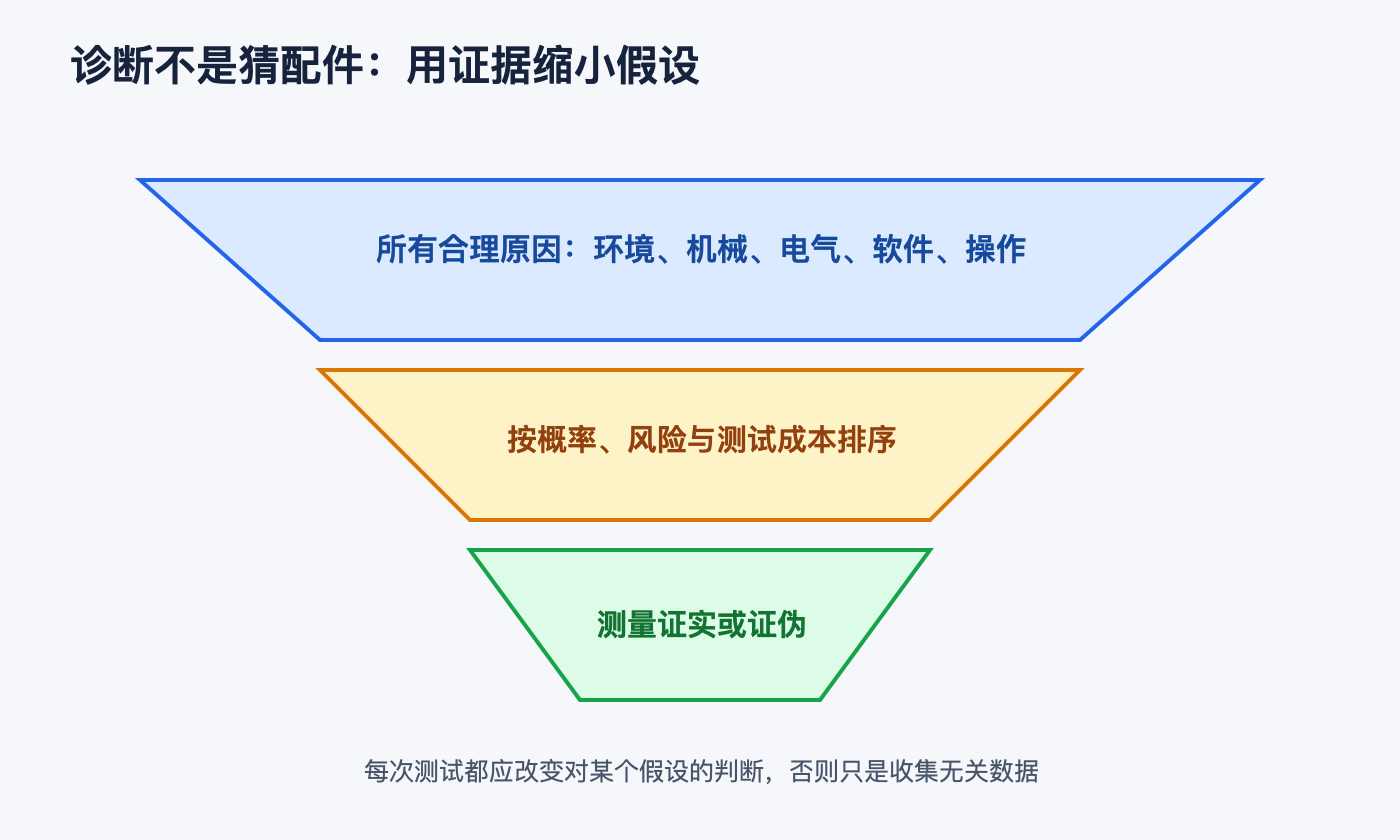

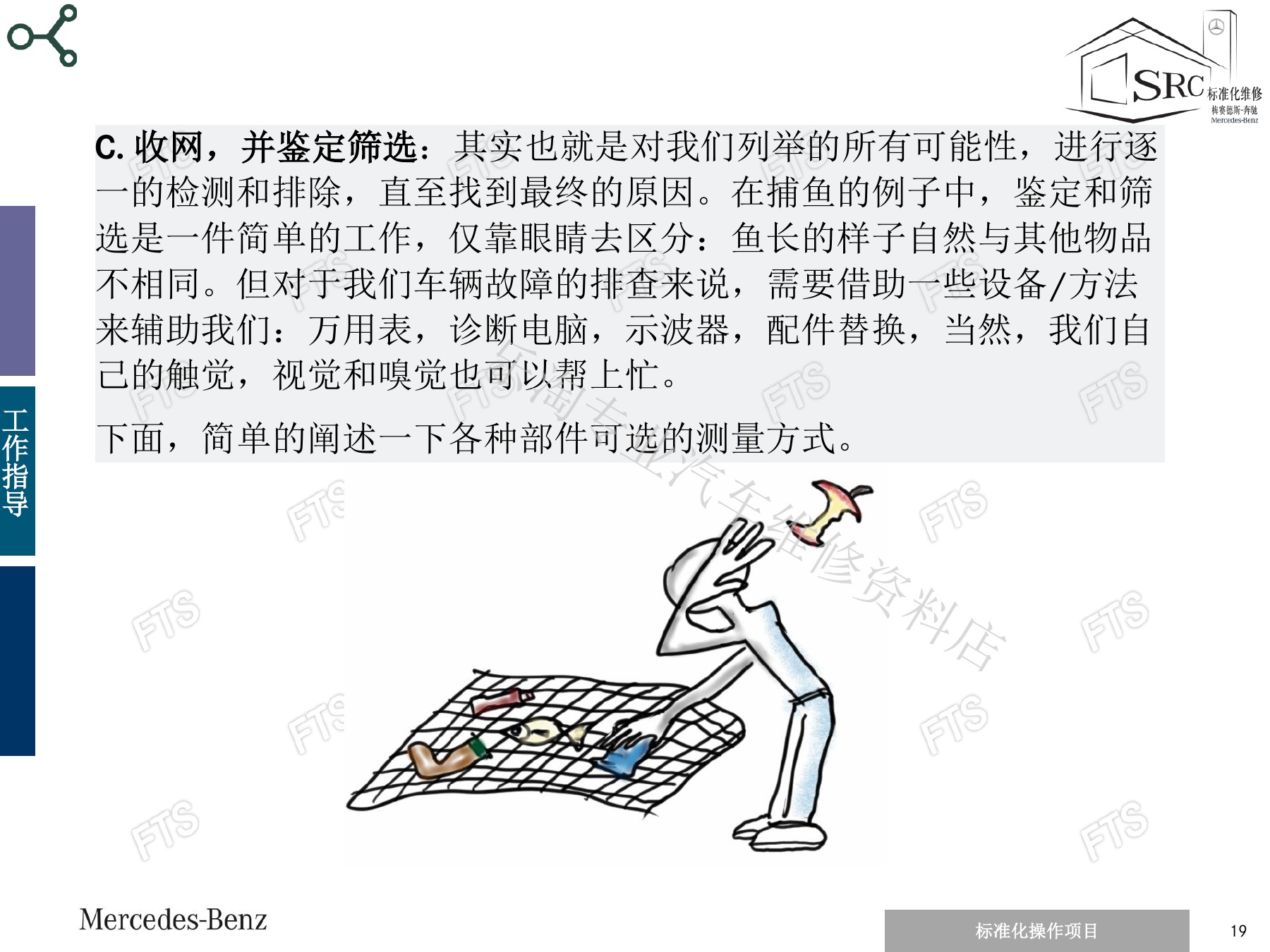

列出可能原因后，用万用表、诊断仪、示波器、外观检查以及必要的对比测试逐项排除。检测顺序不是固定模板，应优先选择概率较高、容易验证且不会破坏故障现场的项目。

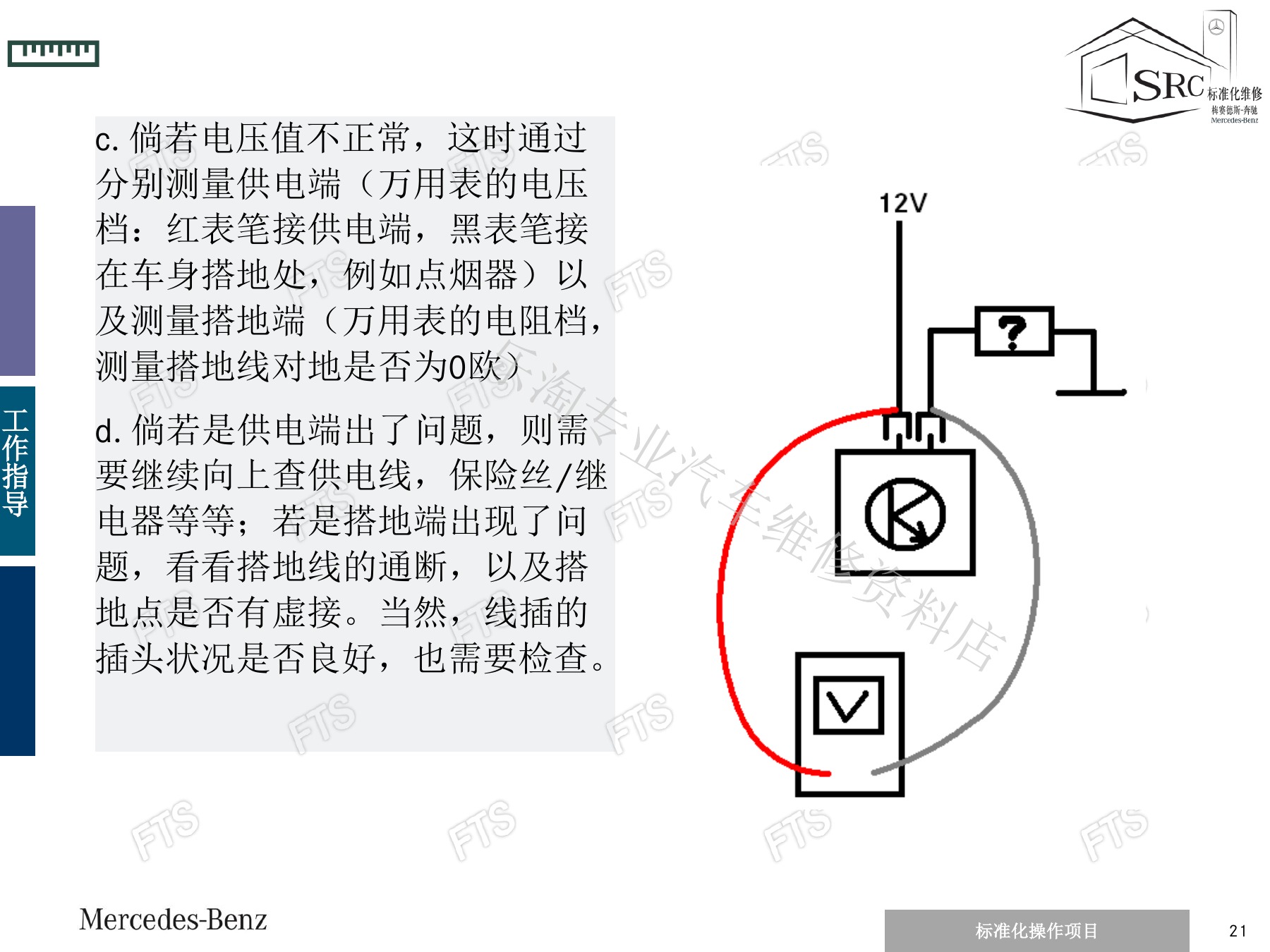

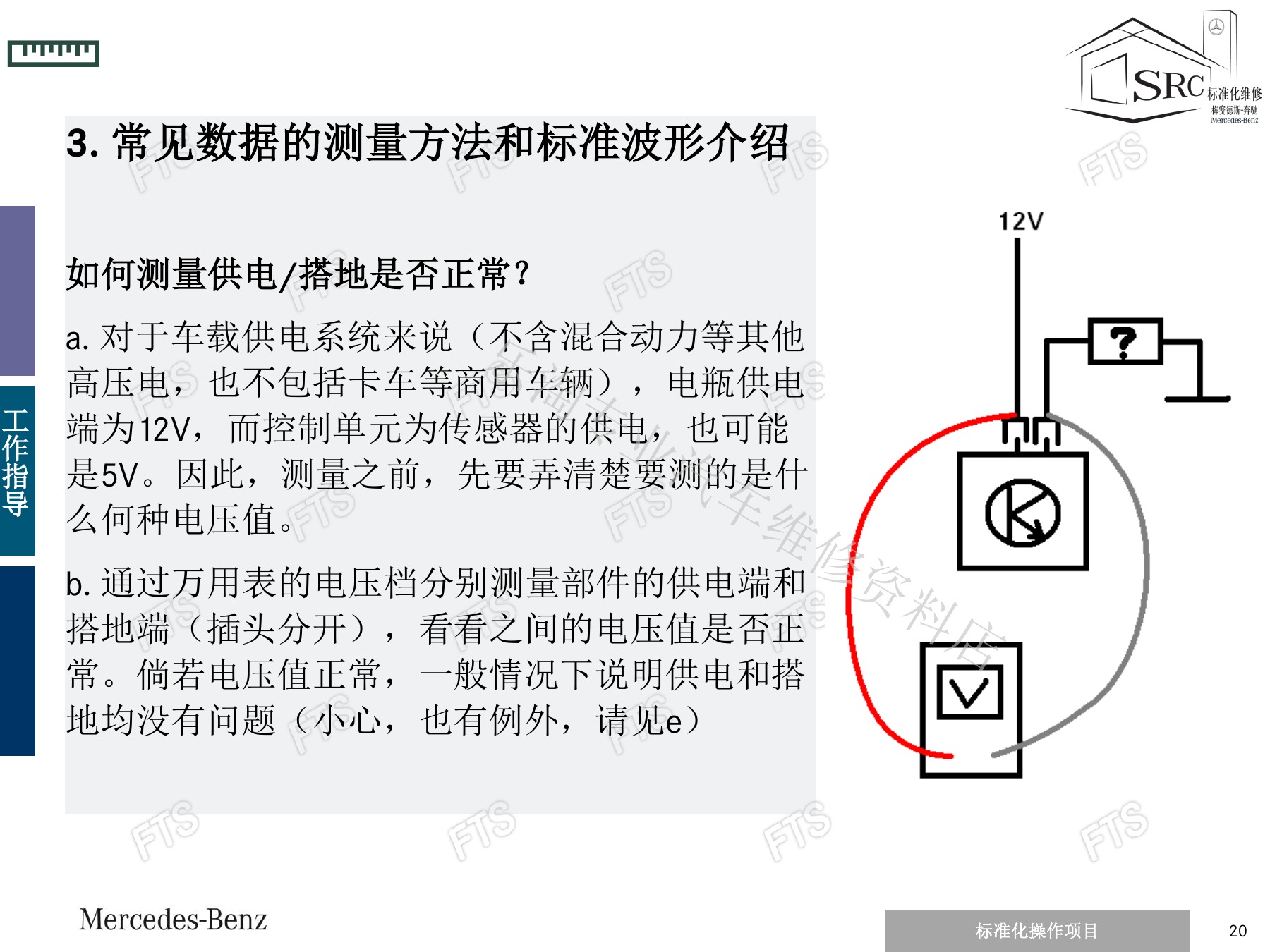

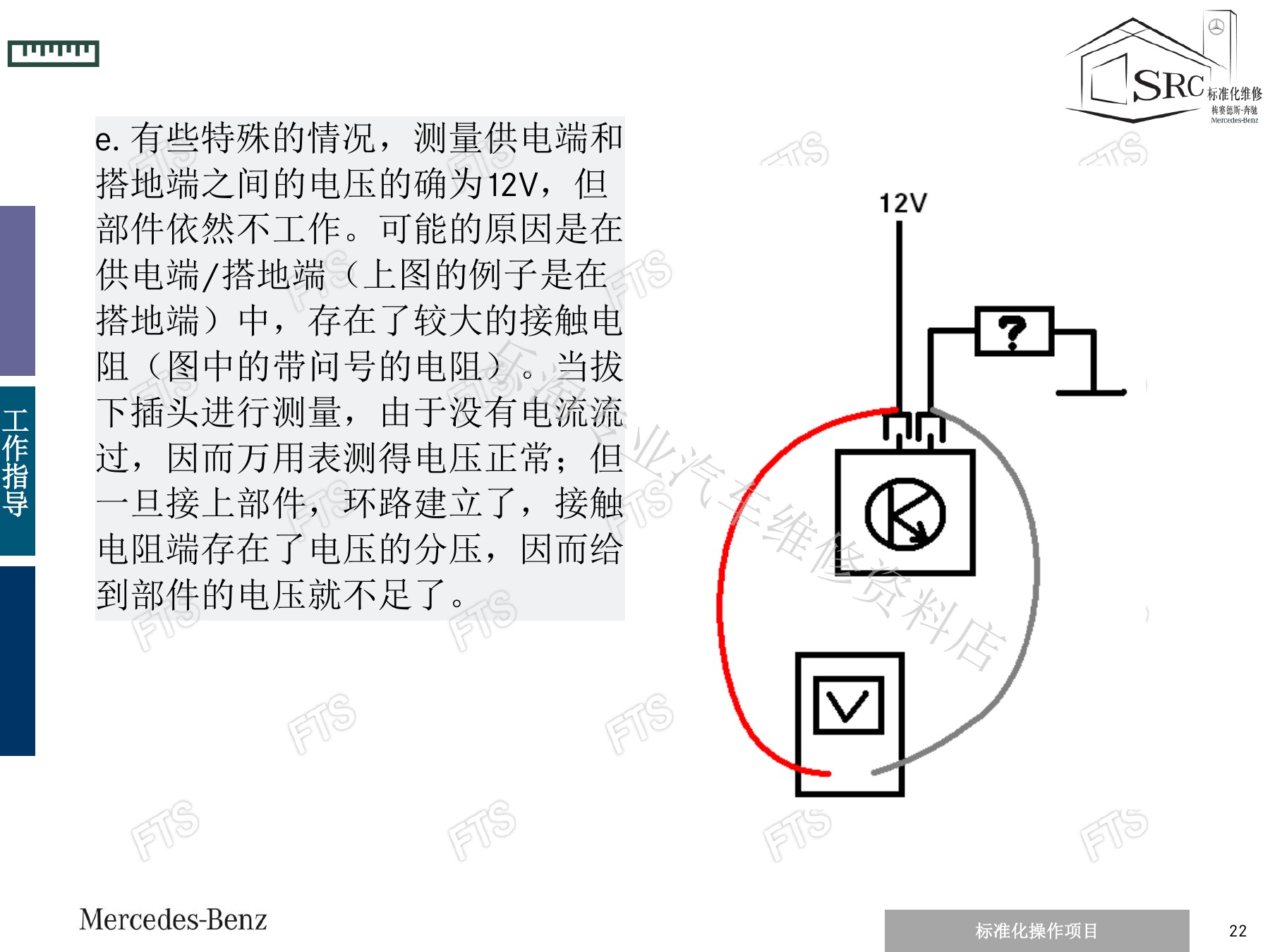

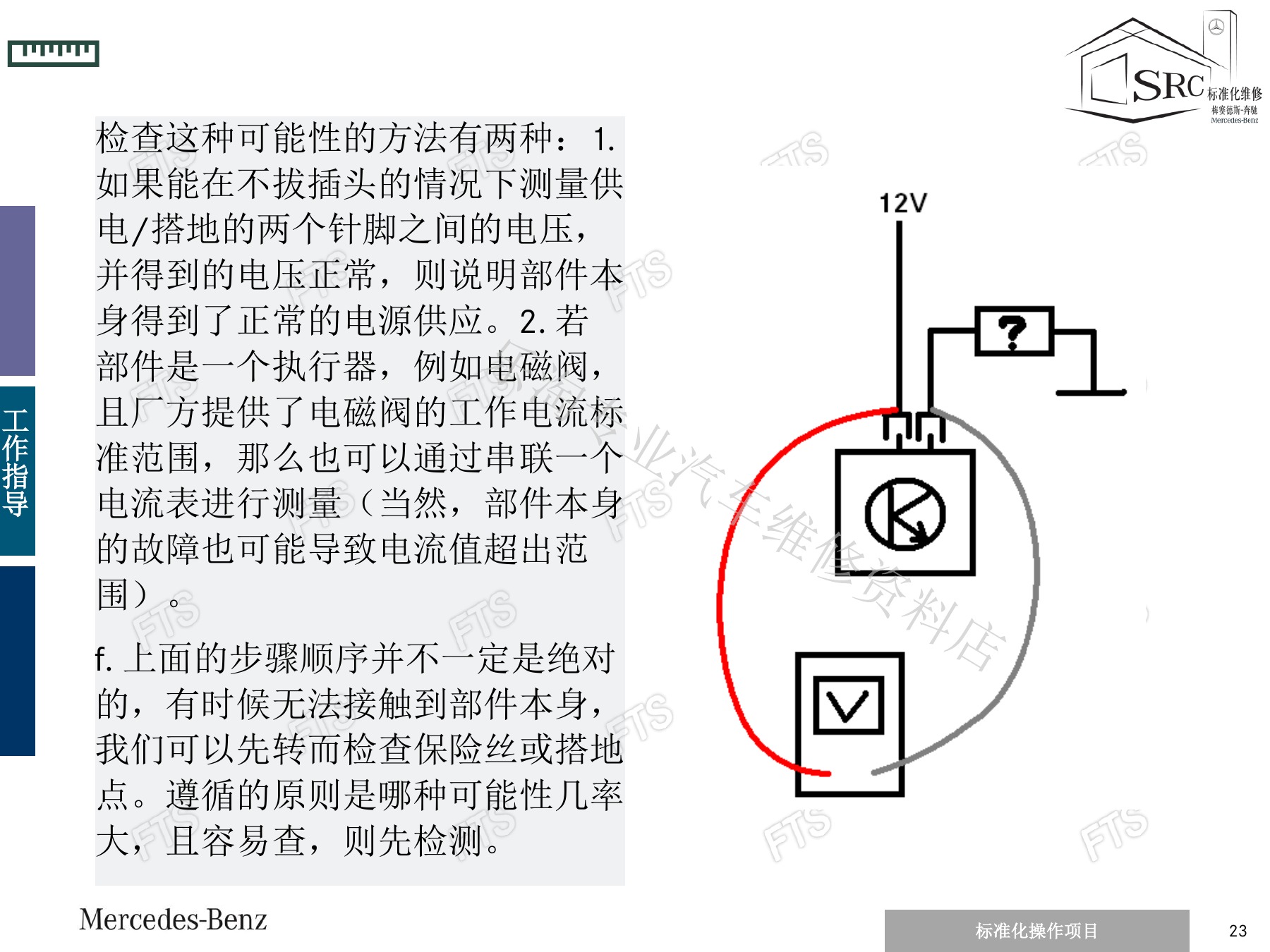

供电和搭铁不能只在插头断开、无负载时看一个正常电压。线路或搭地点存在较大接触电阻时，空载电压可能正常，部件接通后却因分压而无法工作。条件允许时应在负载接通状态下测量供电与搭铁之间的电压，或结合规定工作电流判断。

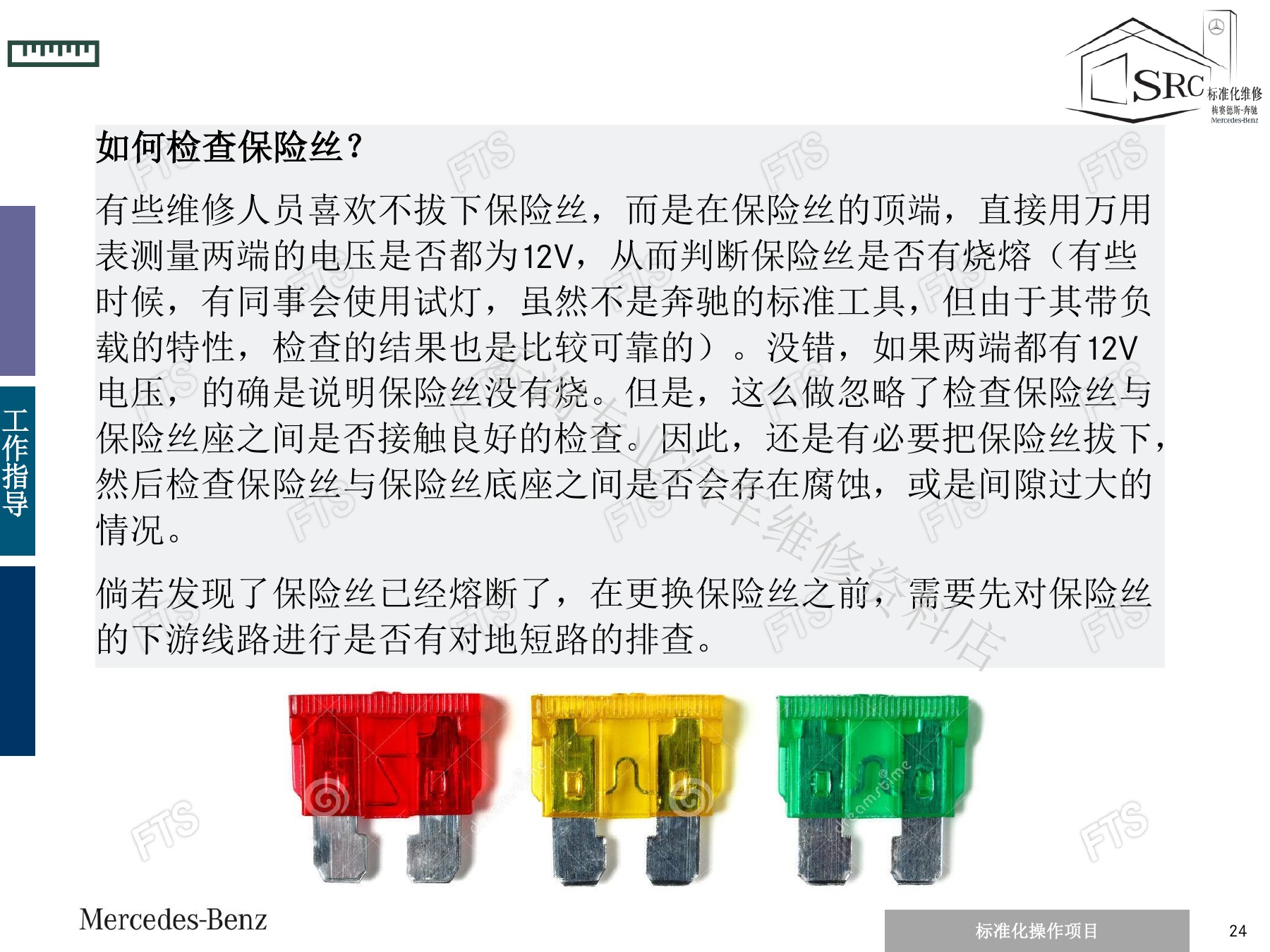

检查保险丝不仅要确认熔体是否断开，还要观察保险丝与底座是否腐蚀、松旷或接触不良。发现熔断时，应先排查下游线路是否对地短路，再按规定恢复。

四、继电器、线路与压降测量：区分开路、短路和高阻

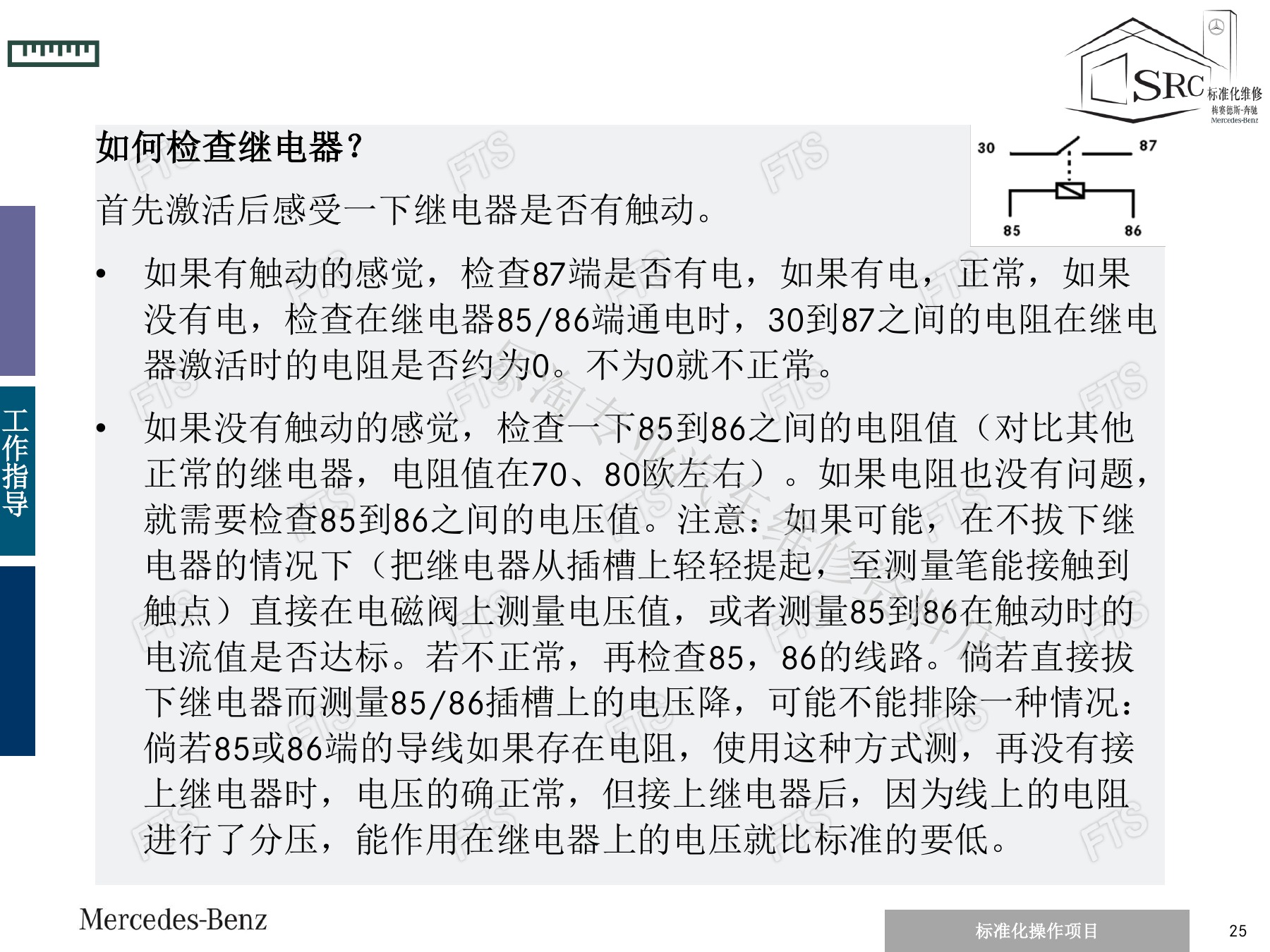

继电器检查应把线圈控制端和触点负载端分开判断：确认激活时是否动作、30与87端能否可靠导通、85与86端是否获得有效控制。无负载测量同样可能掩盖线路高阻，因此要尽量保留实际工作负载。

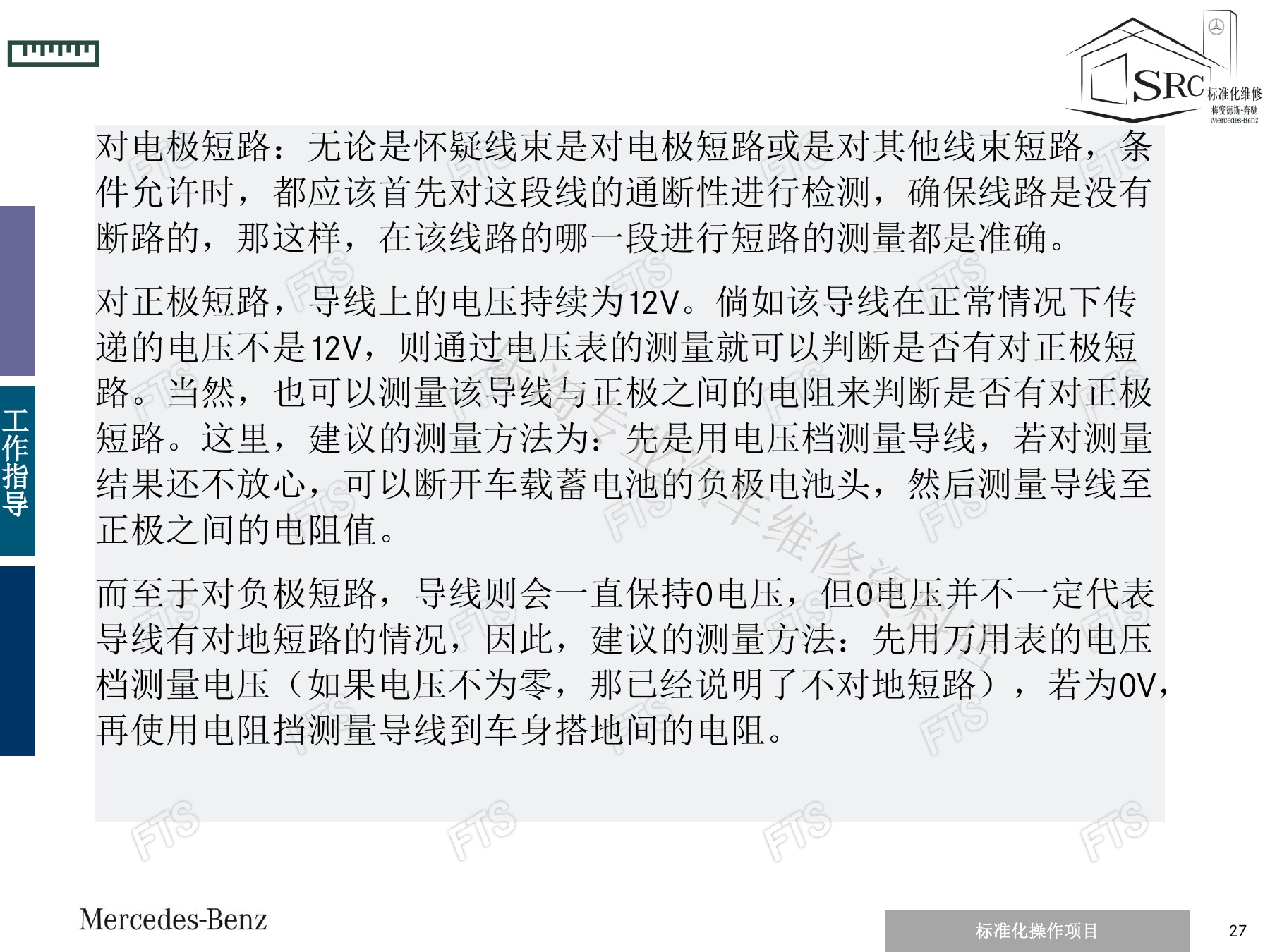

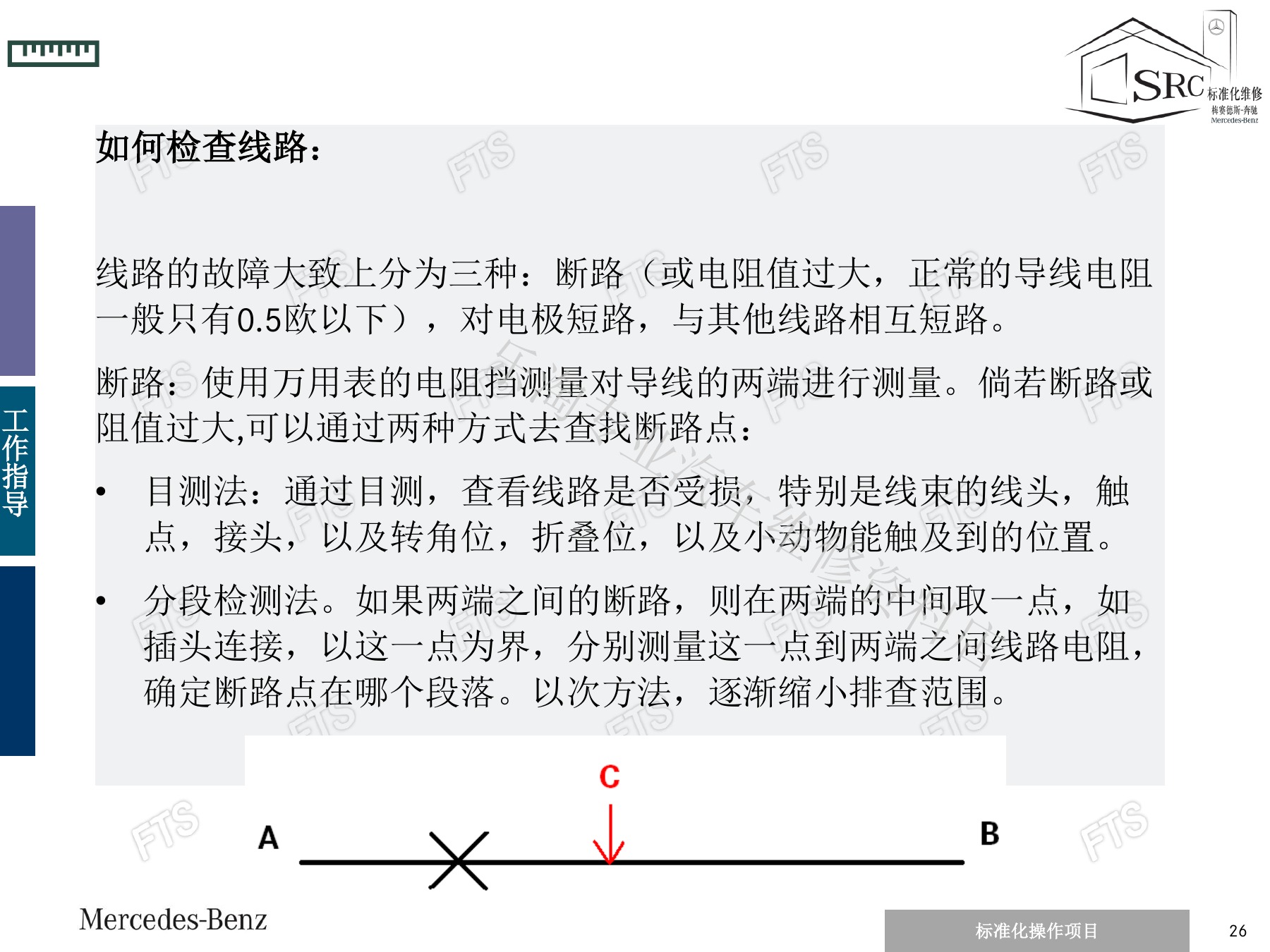

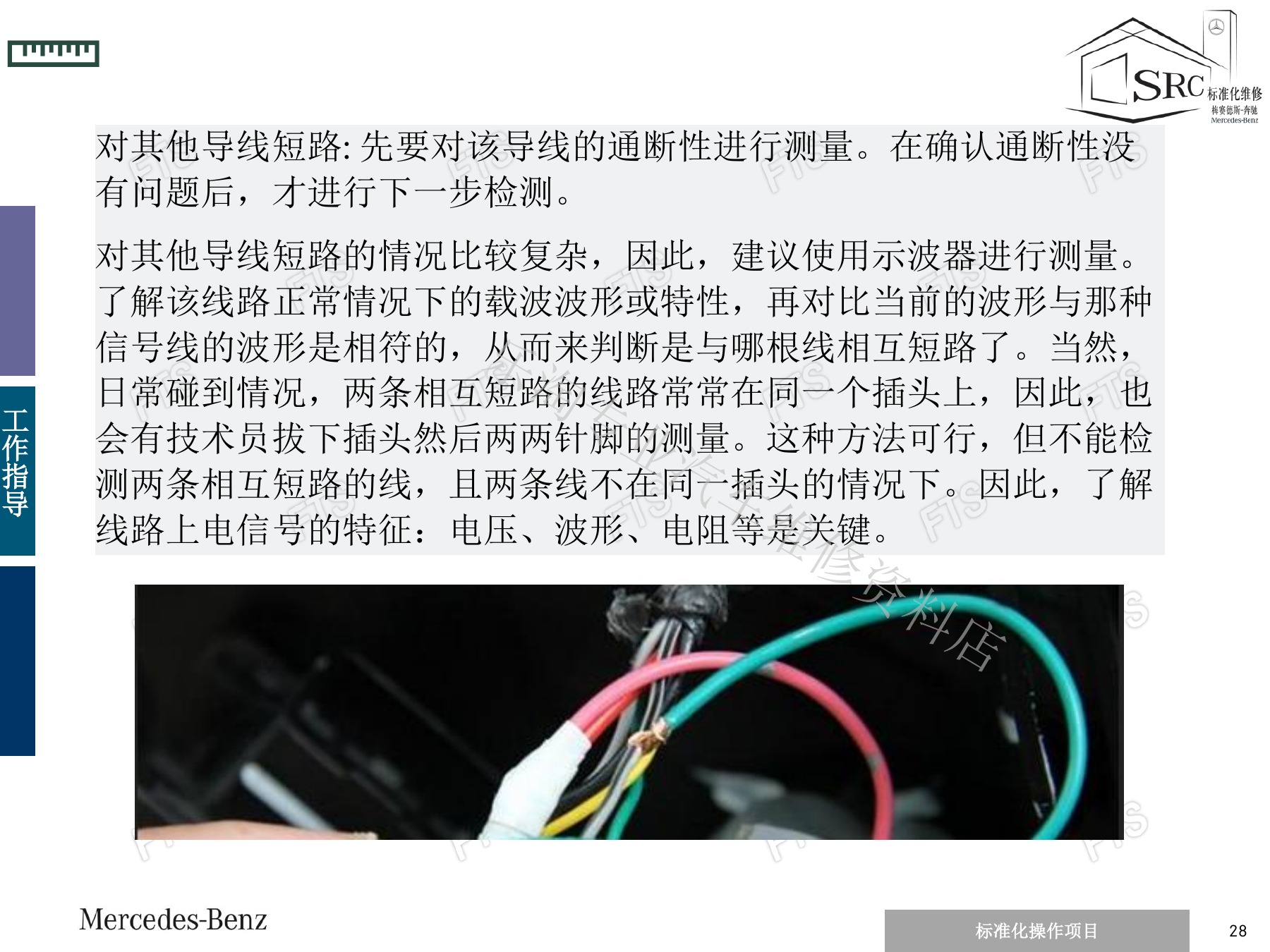

线路故障可分为断路或阻值过大、对正极或搭铁短路，以及与其他导线相互短路。断路可结合目视和分段测量逐步缩小范围；短路判断则要先确认线路通断，再根据正常电压、波形和线路关系设计测量。

测电阻前必须按维修文件断开相关电源和控制单元。涉及安全气囊、高压系统或敏感电子部件时，不能套用普通线路的通断测试方法。

五、频率、PWM、线性信号与总线波形判断

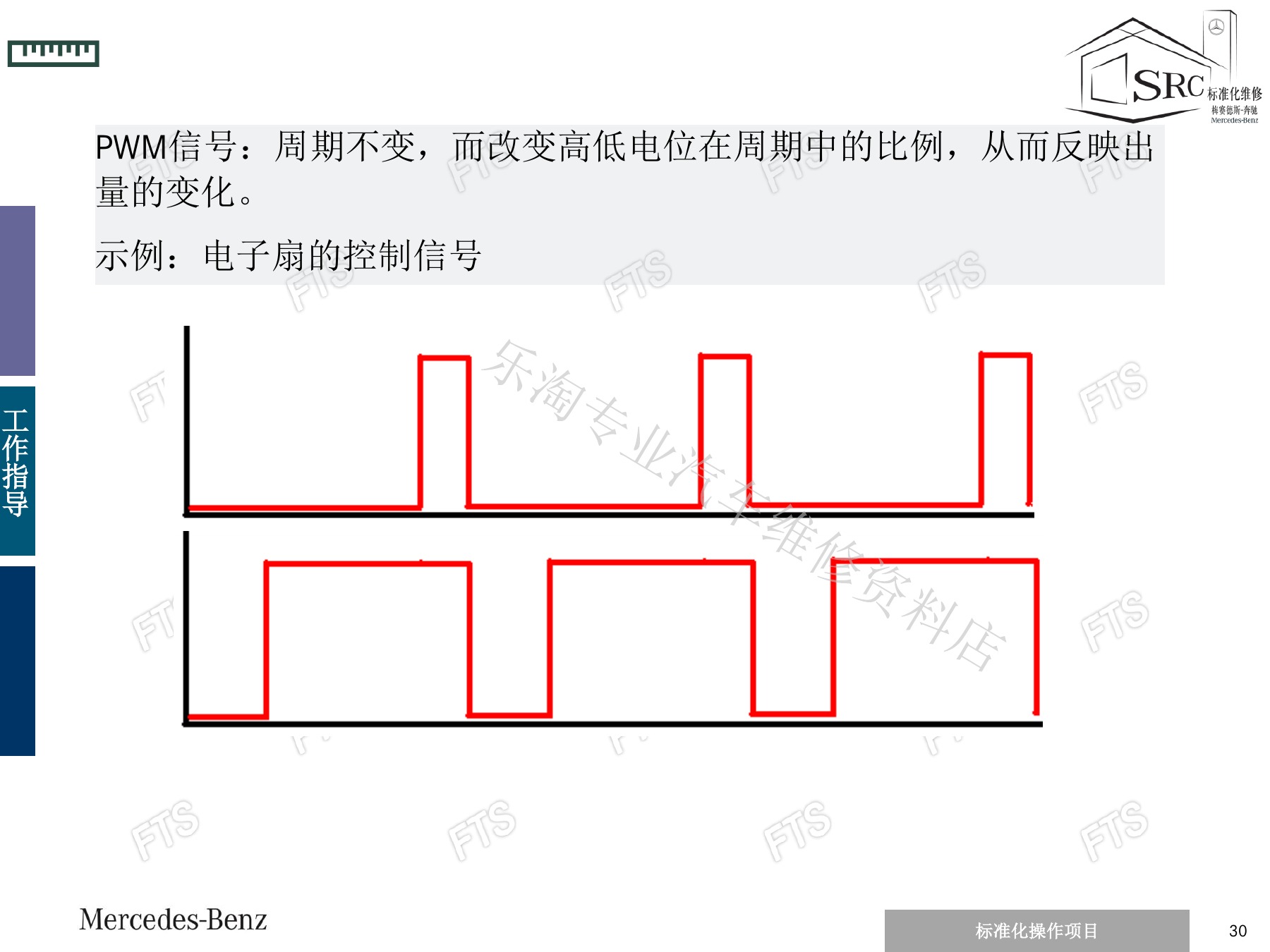

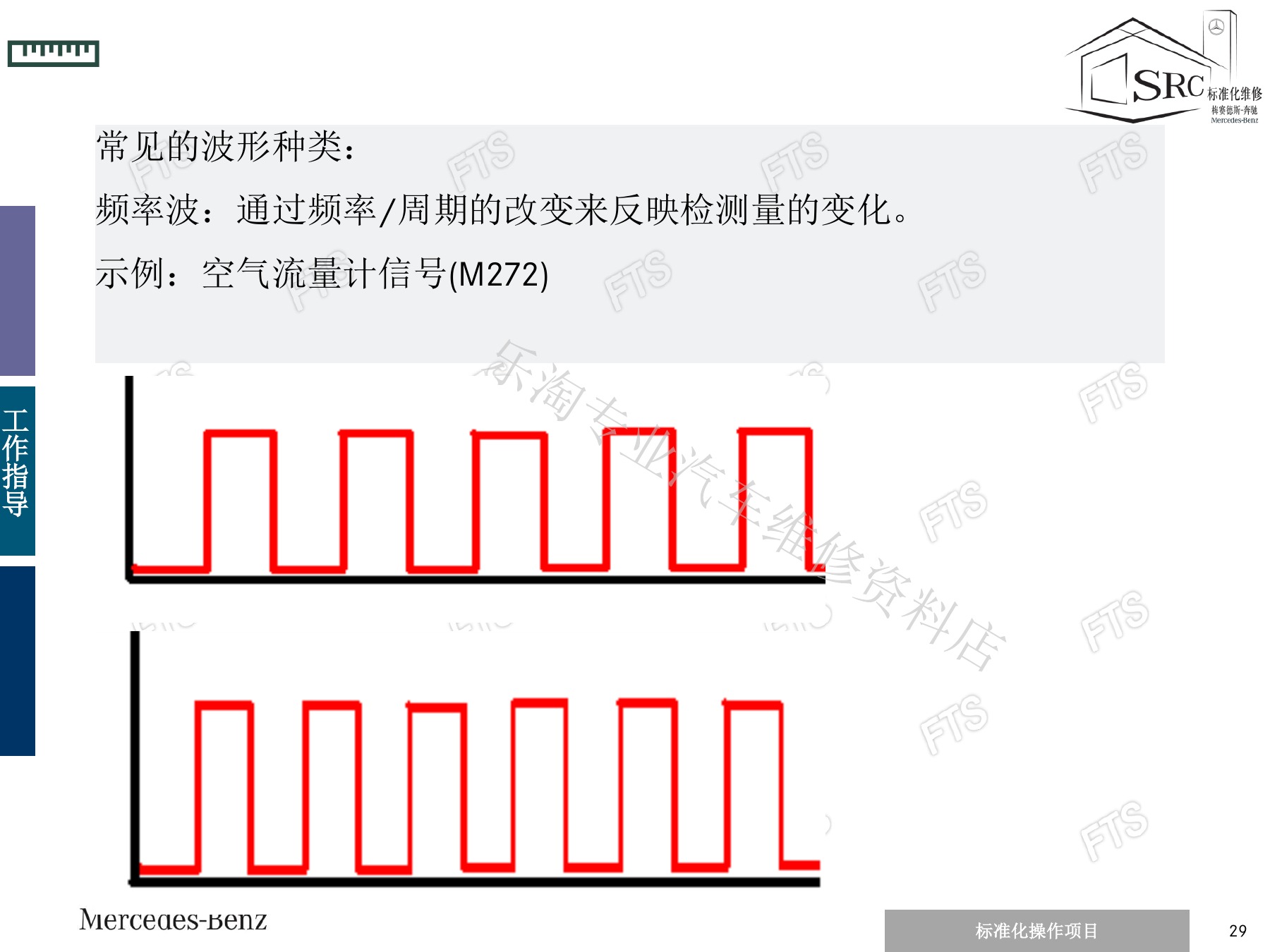

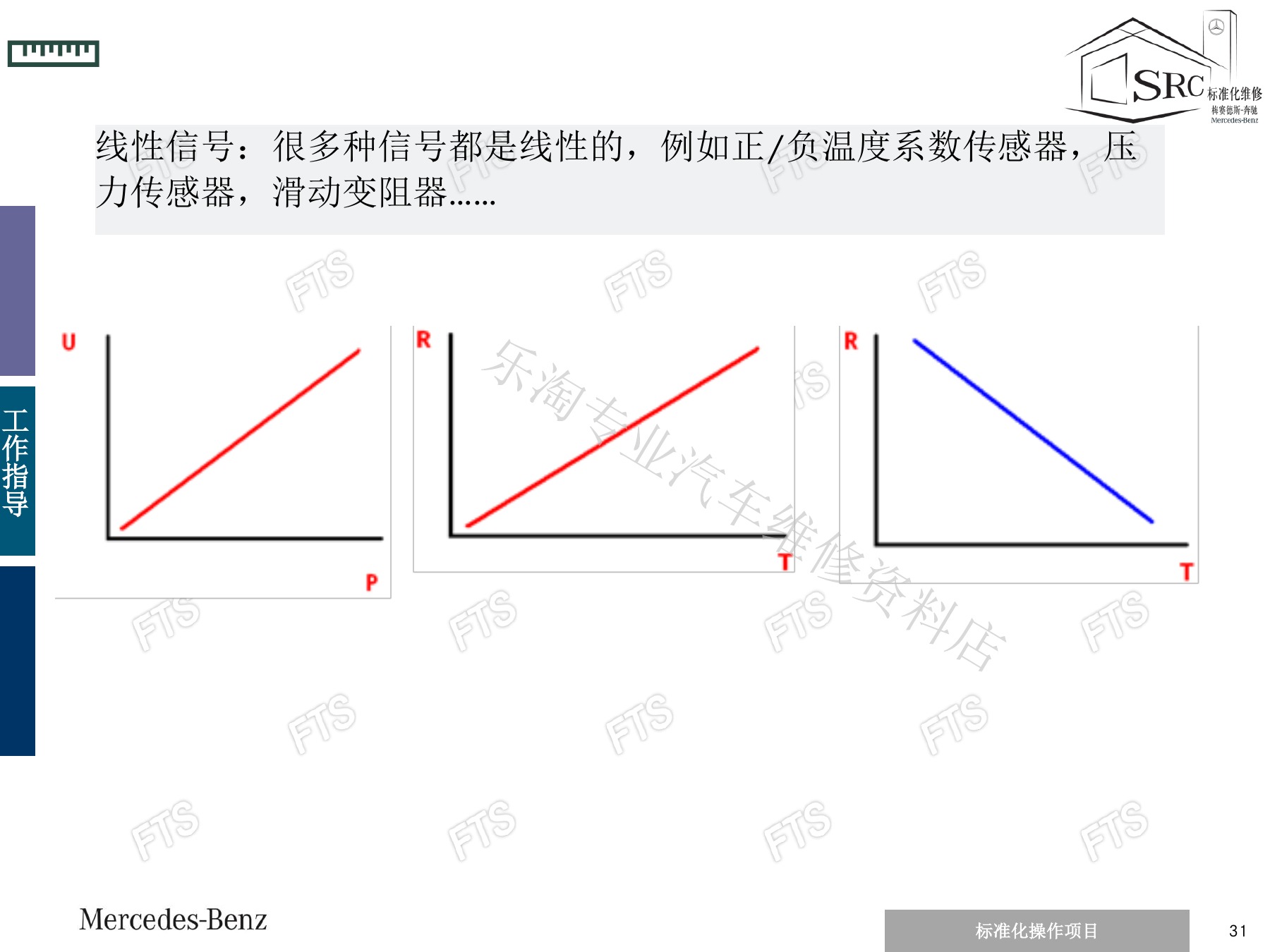

常见信号包括随频率或周期变化的频率信号、用占空比表示控制量的PWM信号，以及随物理量连续变化的线性信号。只有先知道正常信号形式、工作条件和测量基准，波形对比才有意义。

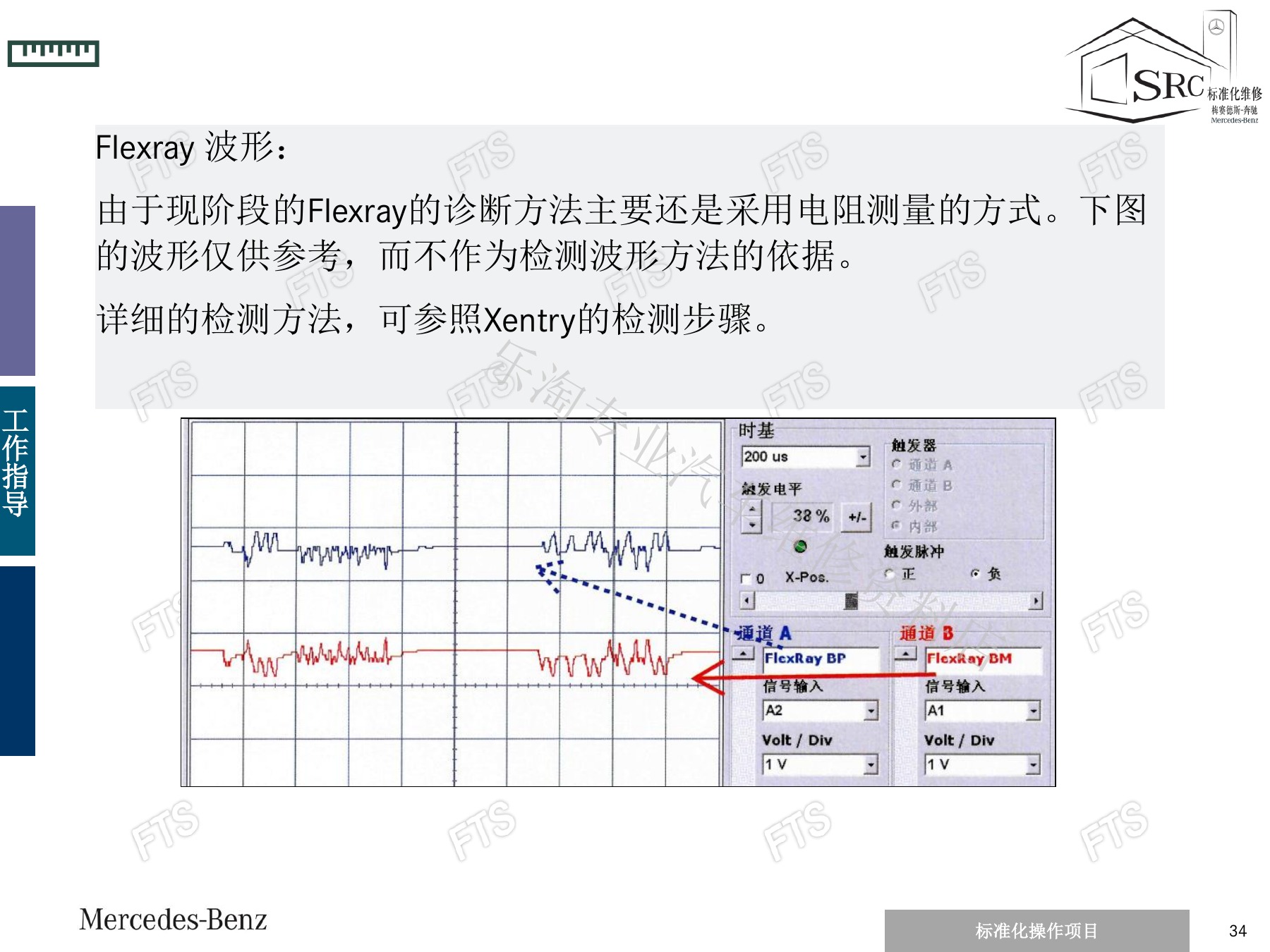

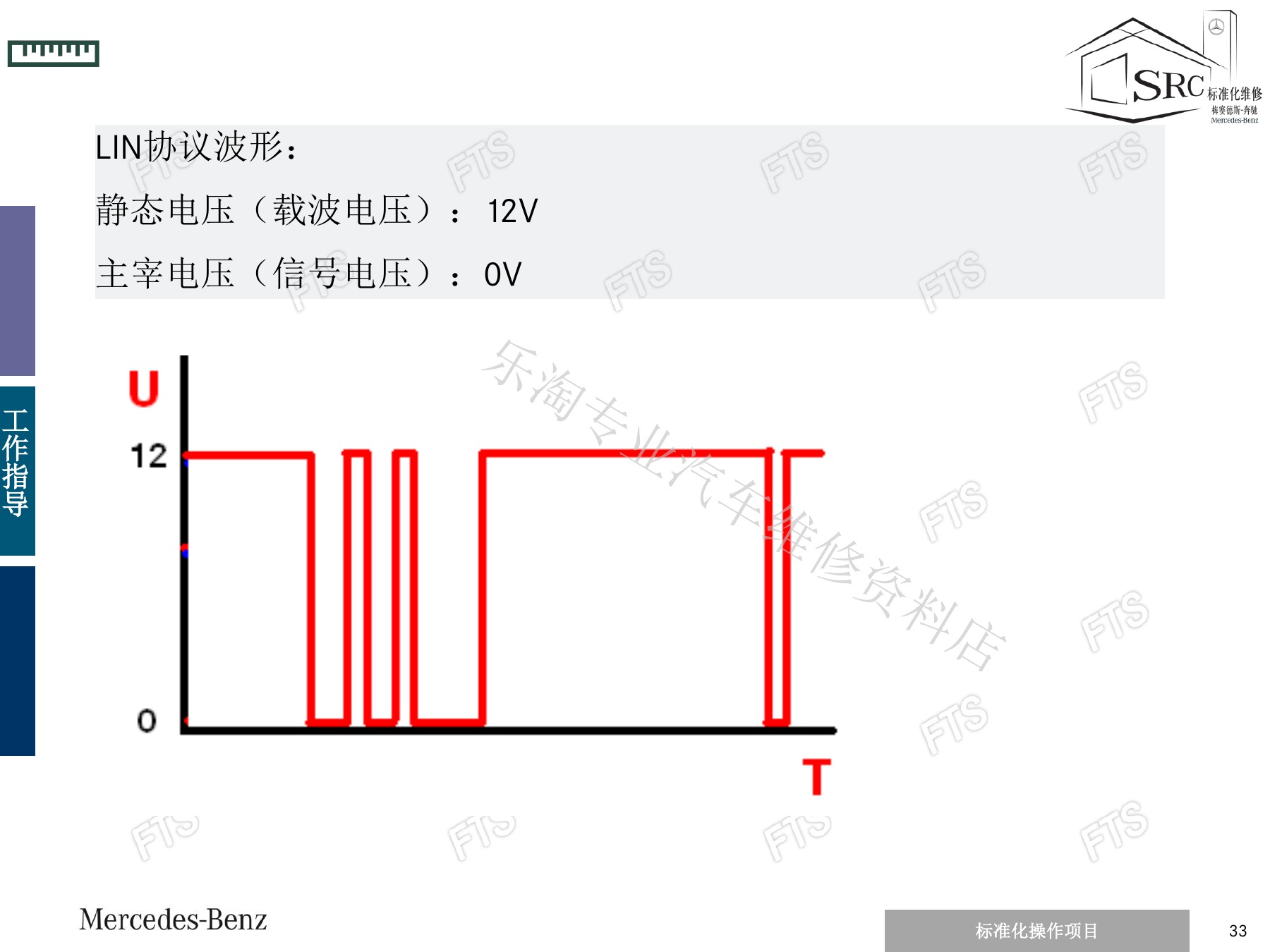

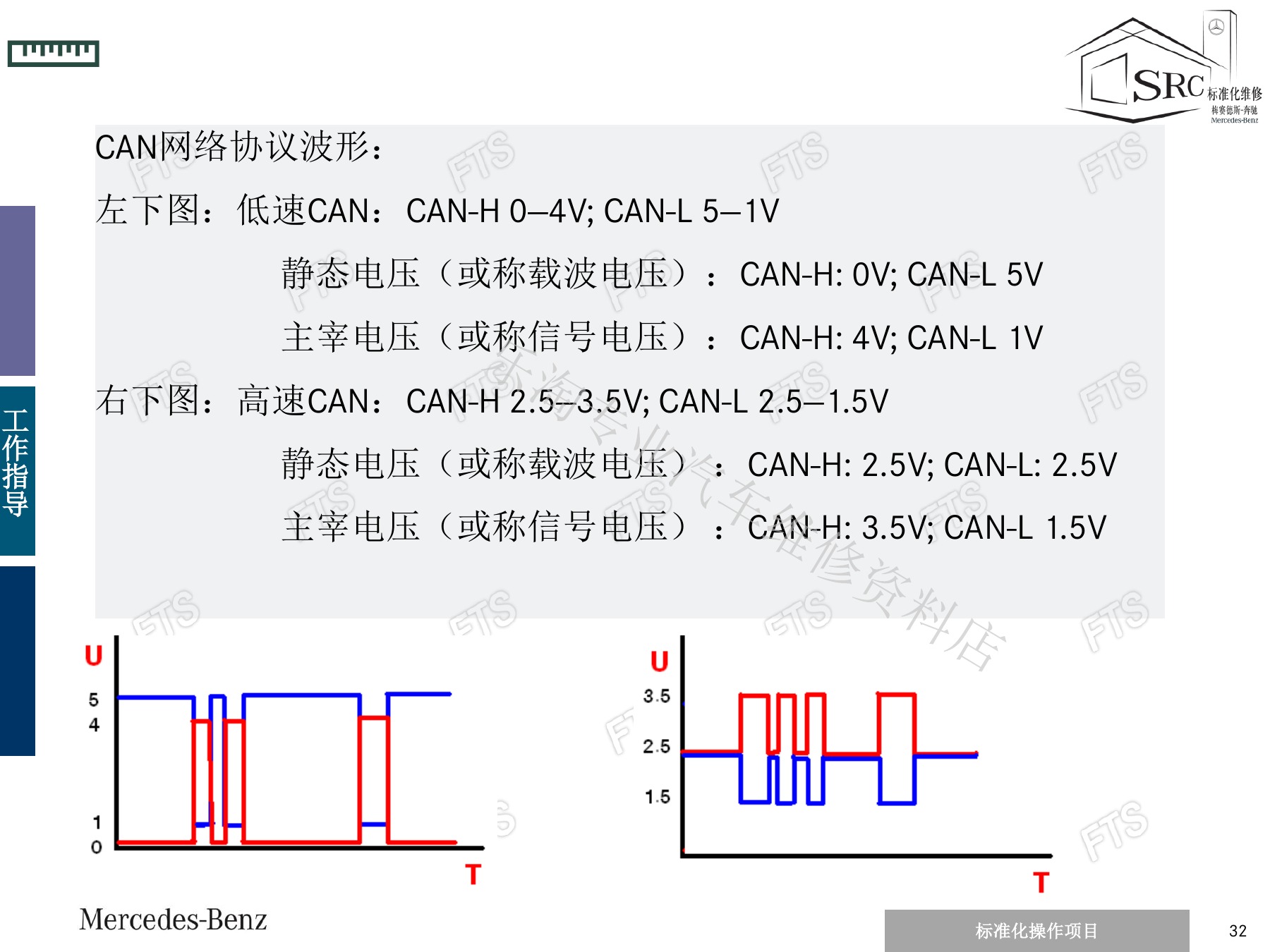

原资料列出低速和高速CAN、LIN以及FlexRay的典型波形特征，用于理解载波和信号状态。具体车型的网络拓扑、终端电阻、允许电压和测试步骤仍应以对应电路图及Xentry引导检测为准，不能把示意波形当成所有车辆的统一判定值。

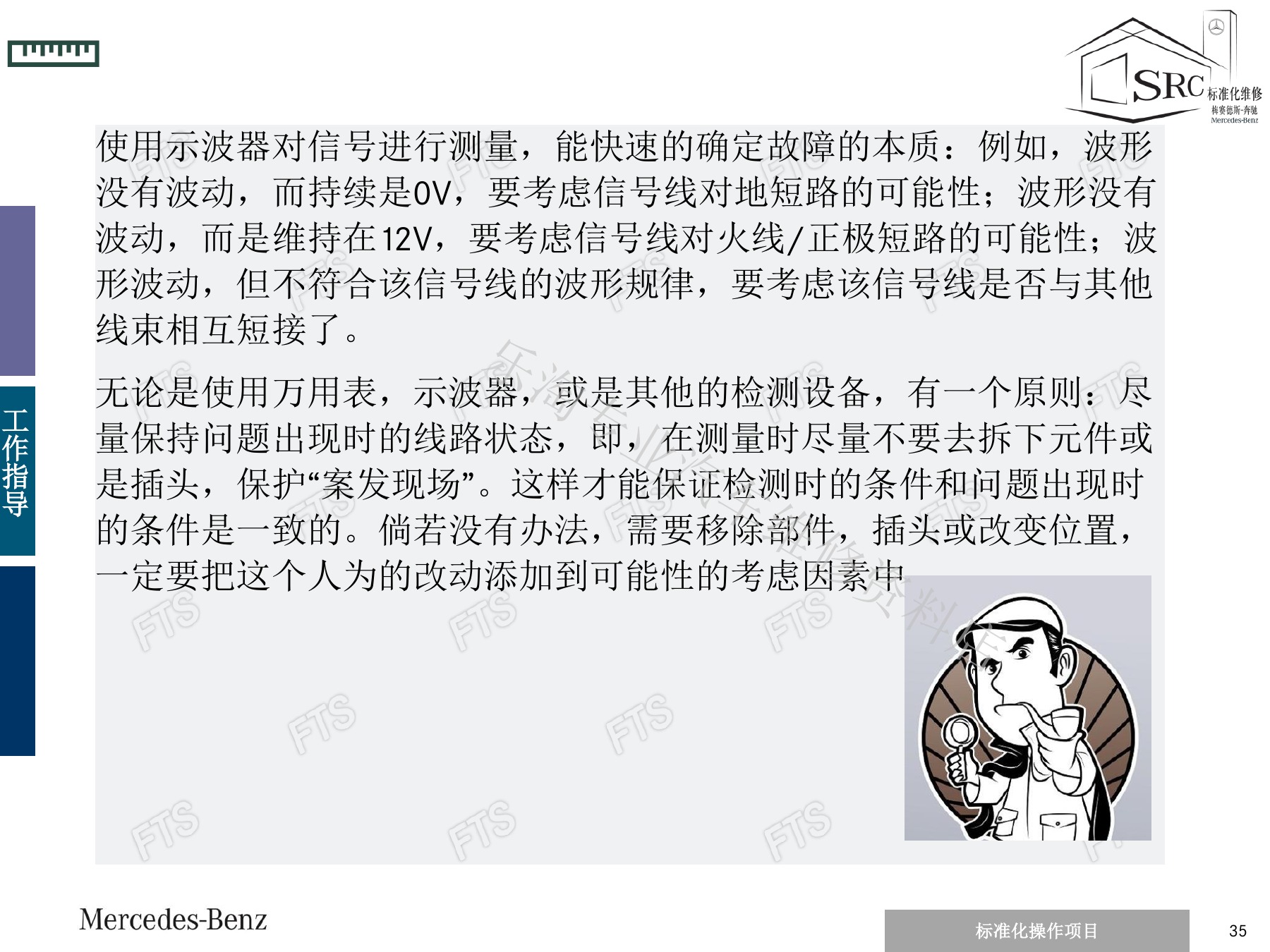

波形持续为零、持续处于电源电压或呈现其他线路特征时，分别提示对地短路、对正极短路或线间短接的可能性。测量时尽量不拔插头、不改变线束位置，以保留故障发生时的真实状态。

六、传感器、执行器、控制单元与最终验证闭环

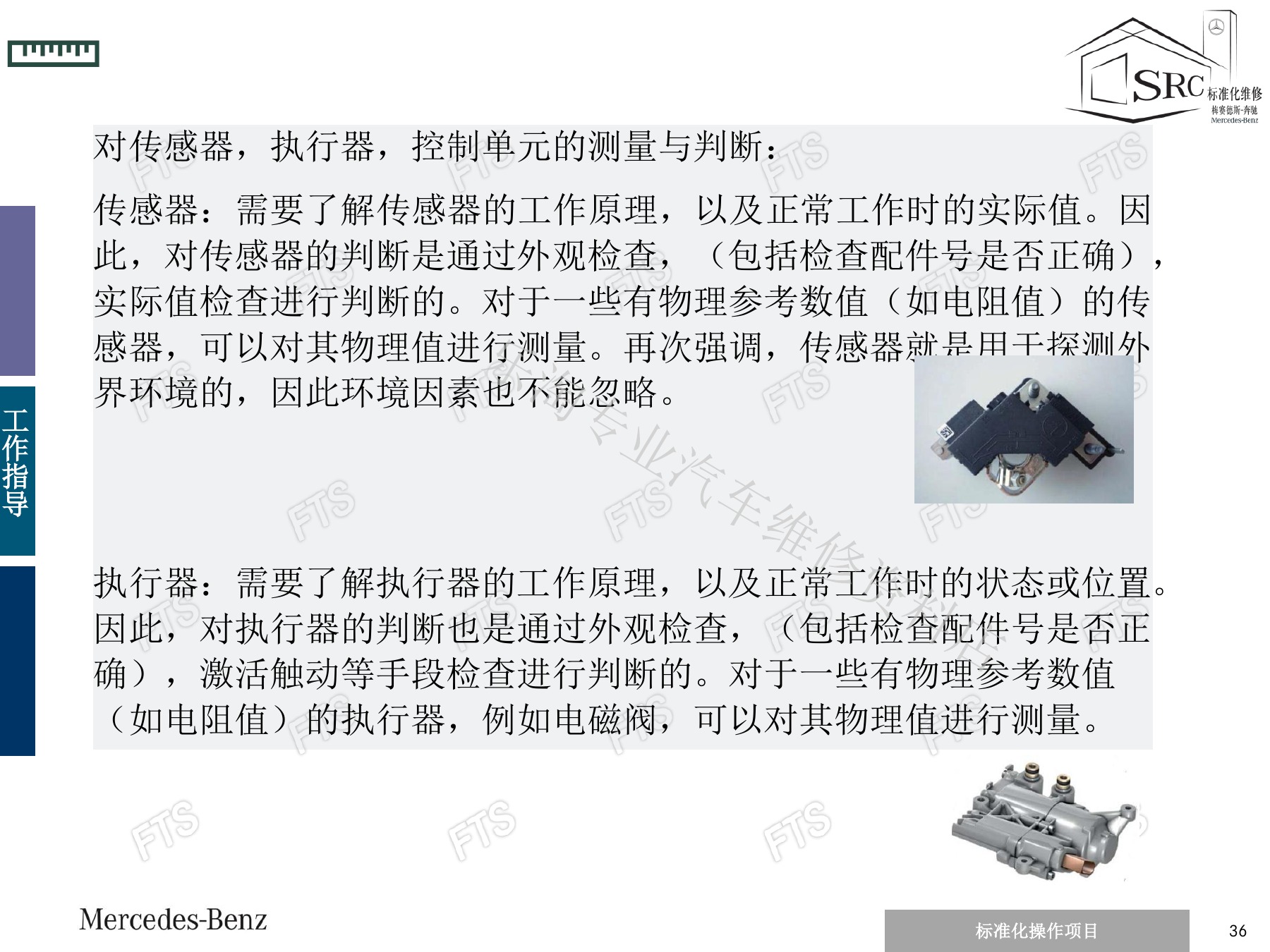

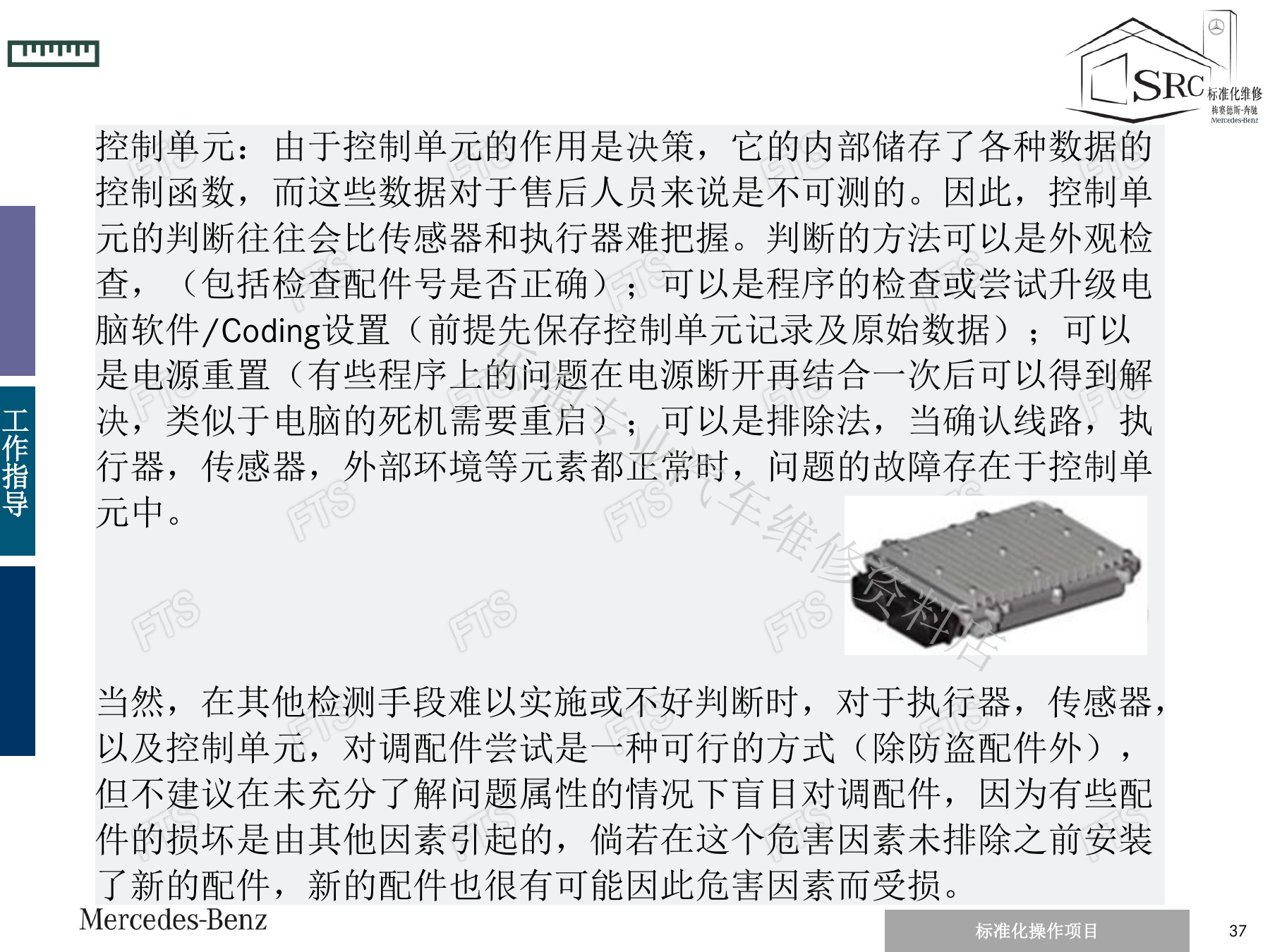

传感器判断要结合工作原理、外观和零件号、环境条件、实际值及可测物理量；执行器则结合结构原理、激活结果、位置或动作状态及其供电线路。控制单元内部决策逻辑通常不能直接测量，所以更依赖供电、接地、通信、软件设码和外围条件的排除。

对调部件只能作为有边界的验证方法，防盗相关部件不能随意互换；若导致原部件损坏的外部原因尚未排除，新件也可能再次受损。软件升级、设码或断电重置前应保存控制单元记录和原始数据。

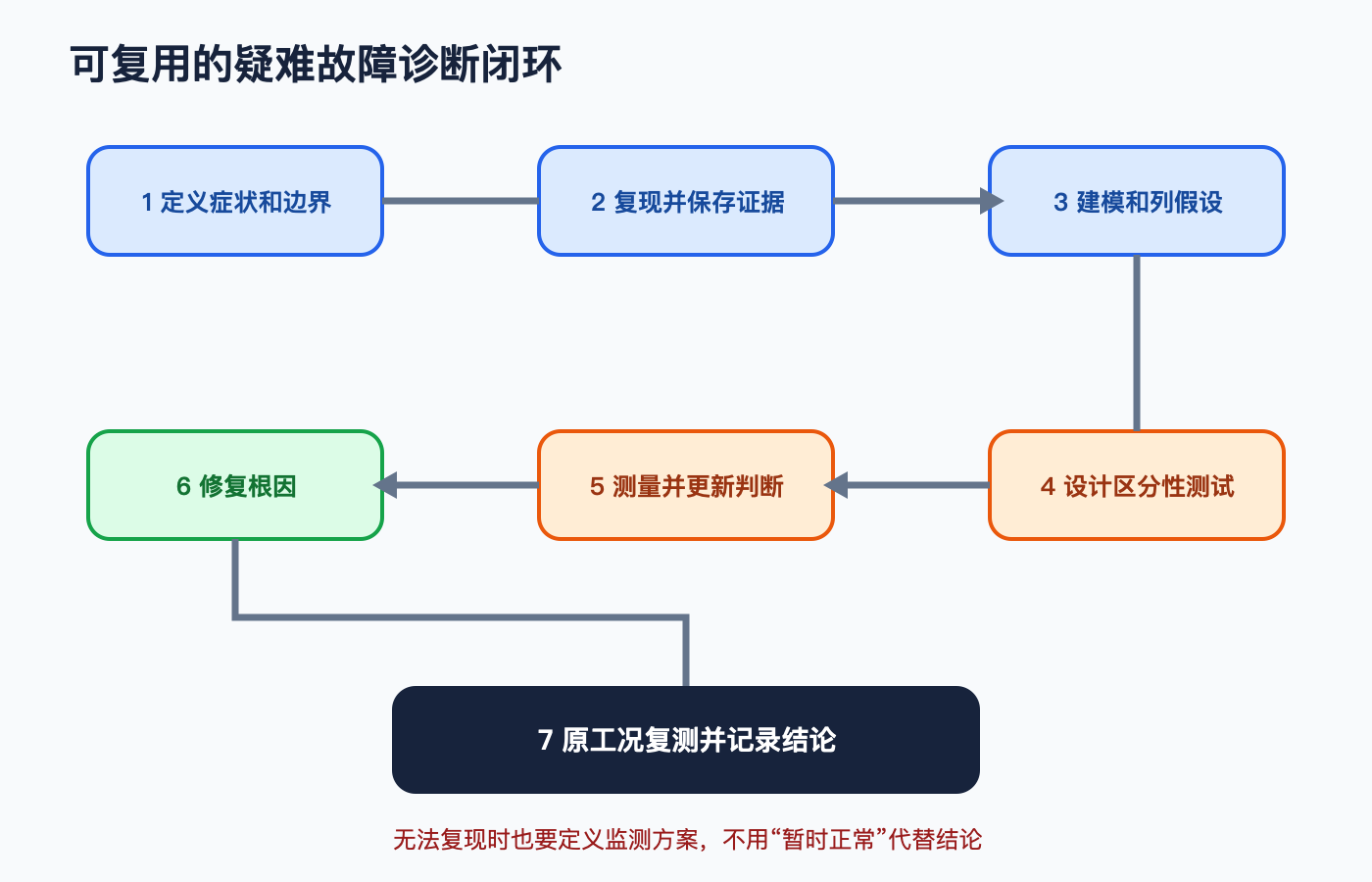

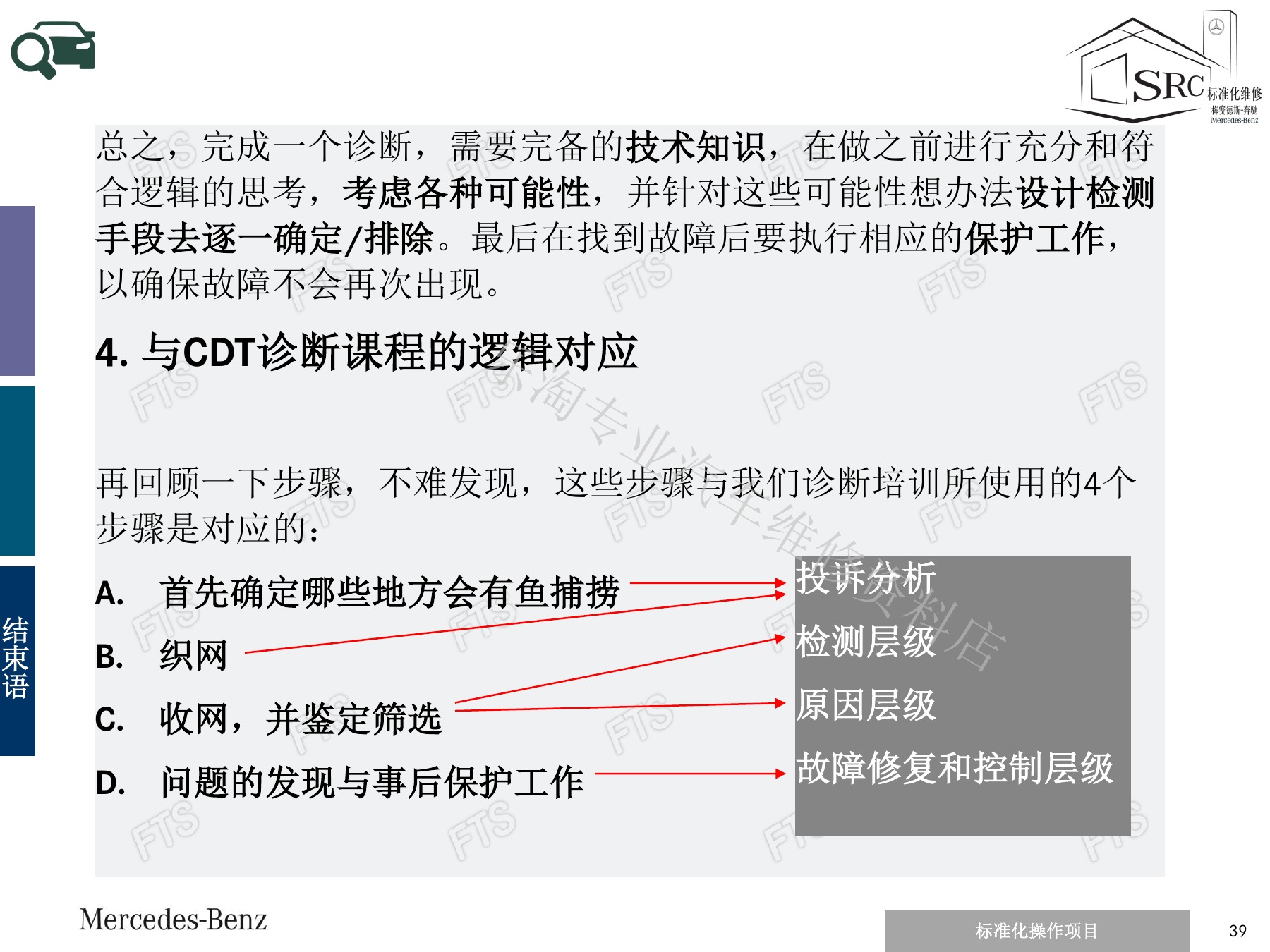

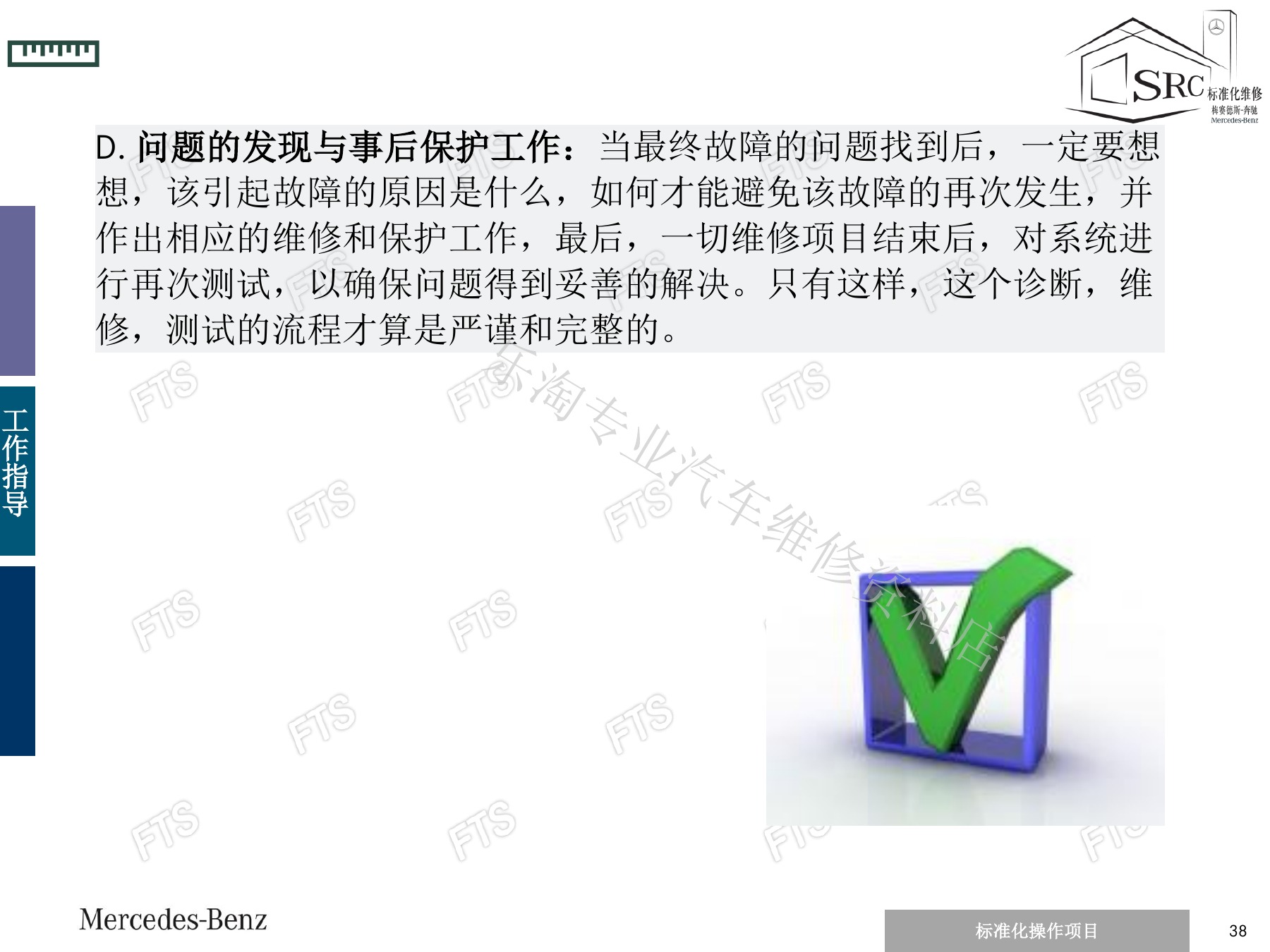

找到故障点后还要追问其形成原因，完成线路、密封、防护或固定等根因修复，并在相同触发条件下复测。对应诊断课程的四个层级就是：投诉分析、检测层级、原因层级、故障修复和控制层级。只有验证故障不再出现，诊断闭环才真正完成。
