奔驰散热器饰板被击穿 (Refer to GI88.20-P-050851, V2)：LI88.20-P-051170

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

保险杠表面损坏。 （图 1）

附件

文件 描述

保险杠表面损坏

二、原通告列出的可能原因

保险杆上面的散热器饰板被击穿，原因是散热器饰板到保险杠的间隙尺寸过小。

三、检查与补救步骤

垫片

1. 打开发动机罩

2. 拧出散热器饰板的外部固定螺栓

3. 拉出夹螺母

4. 将垫片与夹螺母一起推回到散热器饰板上。

须在发动机罩方向上垫上垫片（图 2）

5. 重新拧紧散热器饰板

（图 3）

（图 4）

附件

文件 描述

垫片

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

N 000000 003260 垫片 2 推到散热器饰板的夹螺母下 X

操作号与损坏代码

容 时间 损坏代码 提示

88311 42

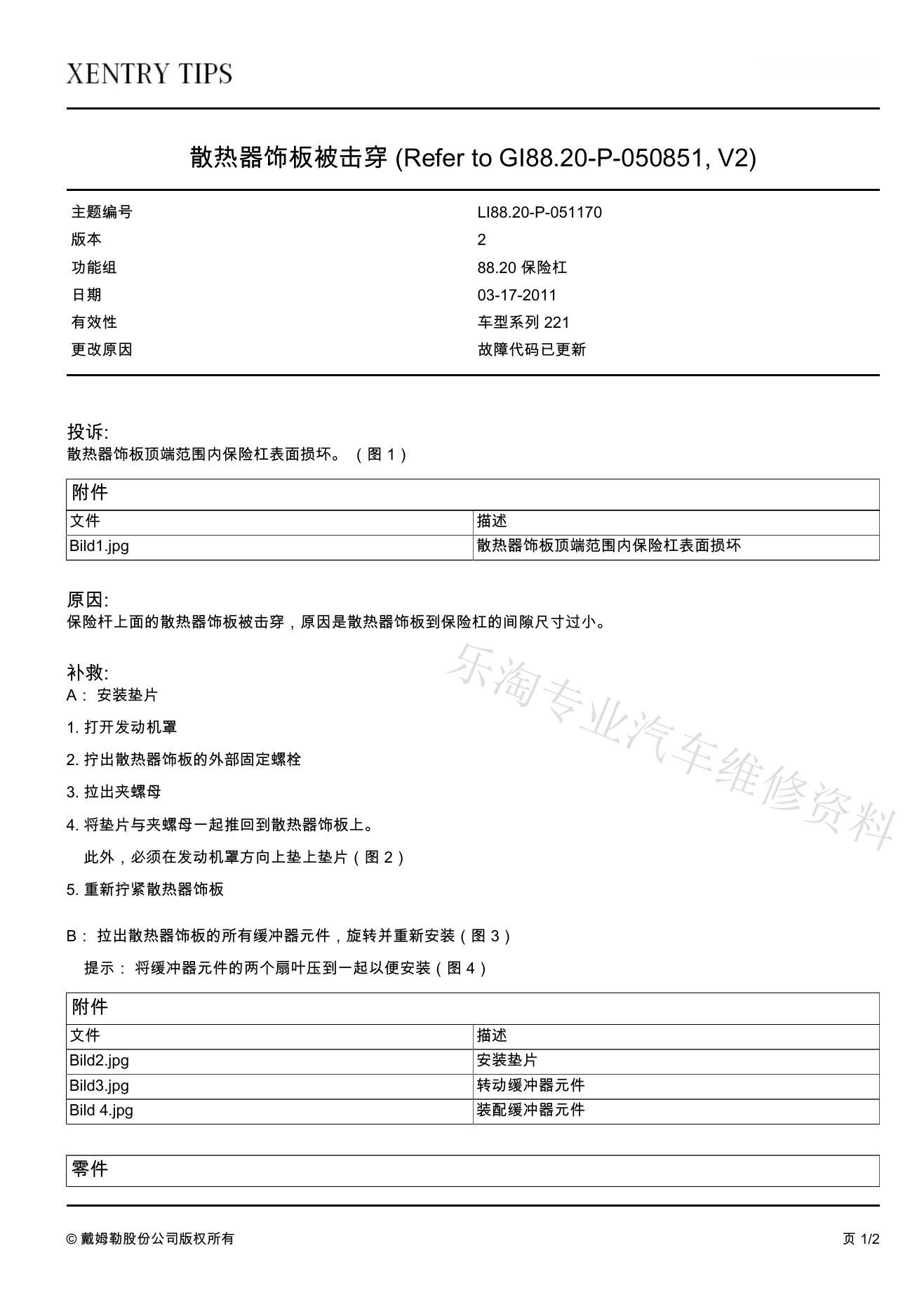

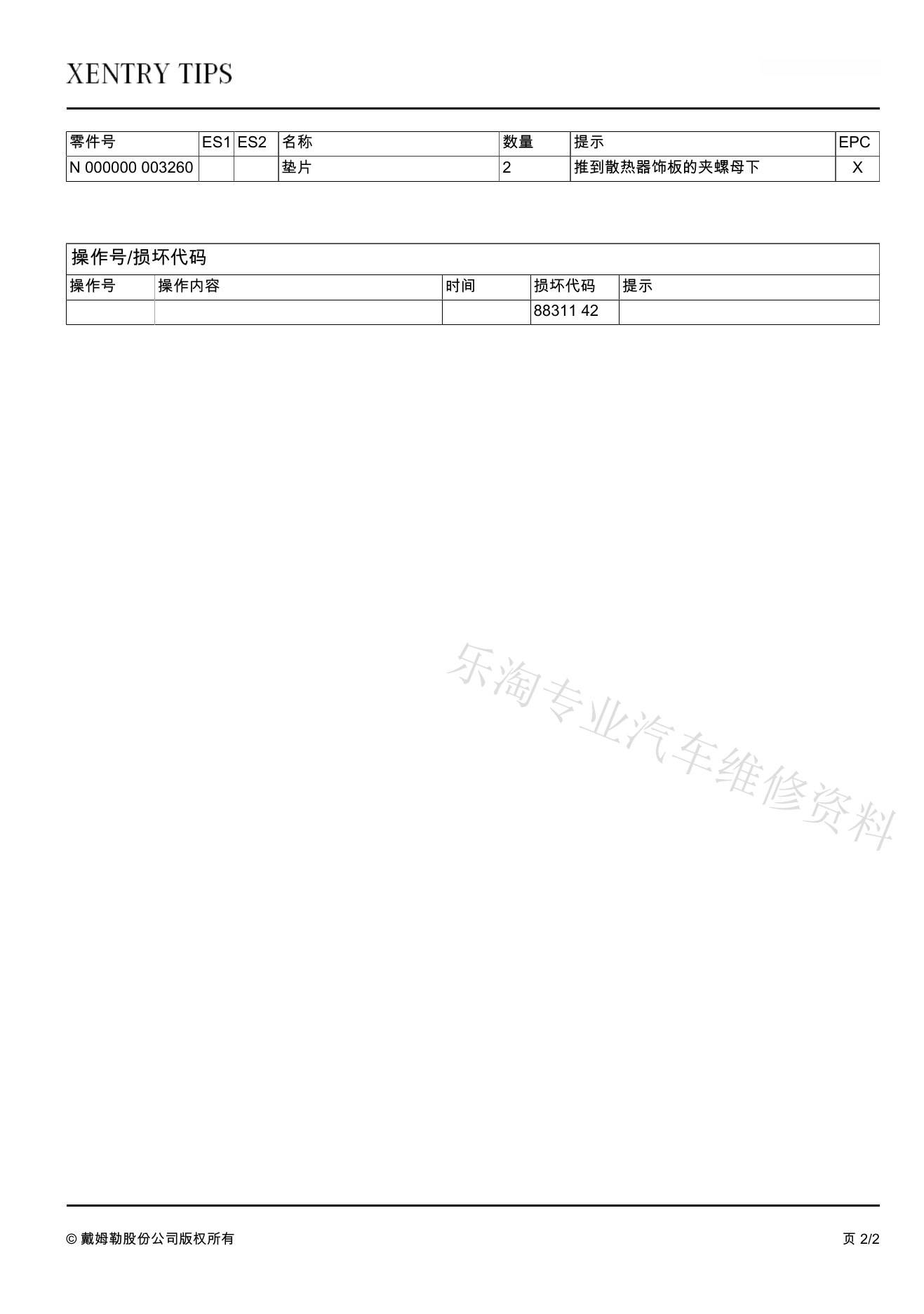

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
