奔驰OM646燃油量控制阀检查：诊断仪测试条件、波形与故障判断

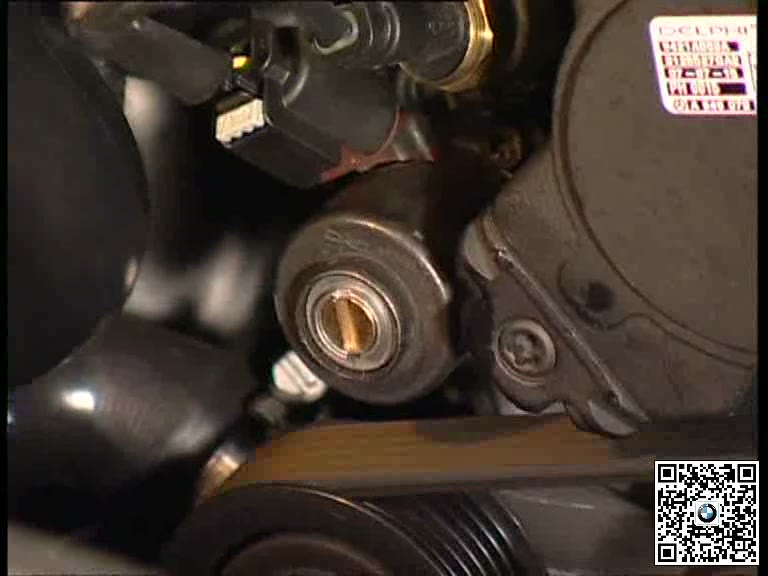

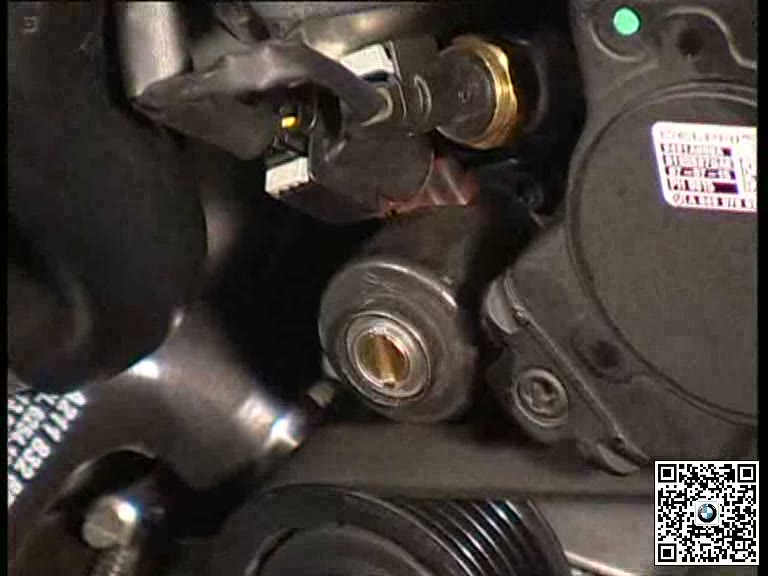

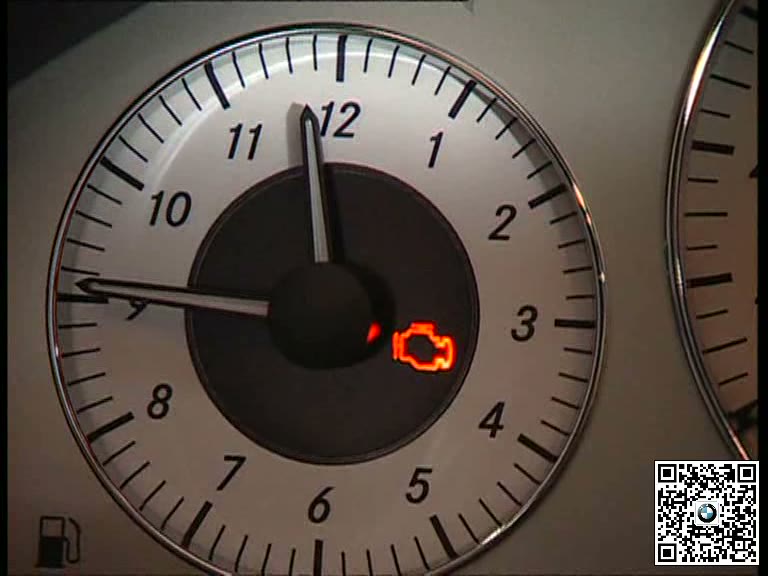

OM646共轨系统的燃油量控制阀参与高压泵进油量调节。阀门卡滞或电气异常可能造成轨压偏差、动力不足、熄火或发动机故障灯点亮。

更换量控阀之前应按诊断仪引导完成动态检查，并确认低压供油、燃油温度、冷却液温度和电气连接满足测试条件。

一、读取CDI故障码和实际值

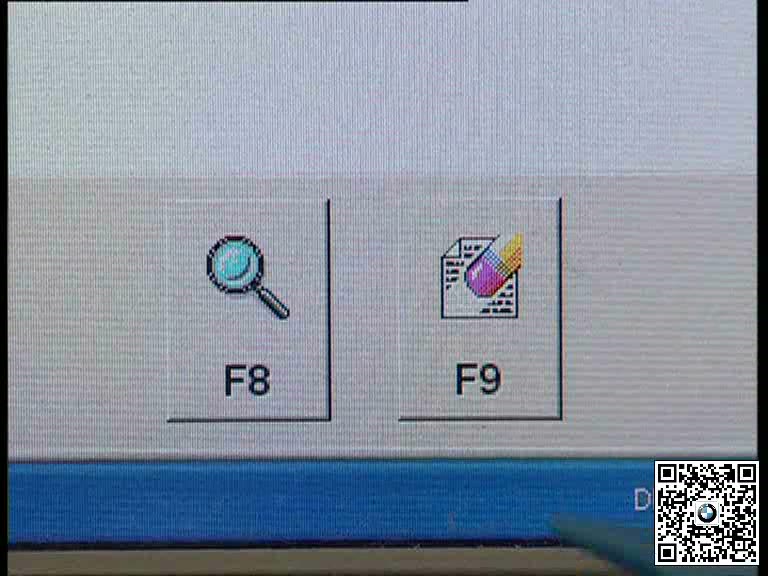

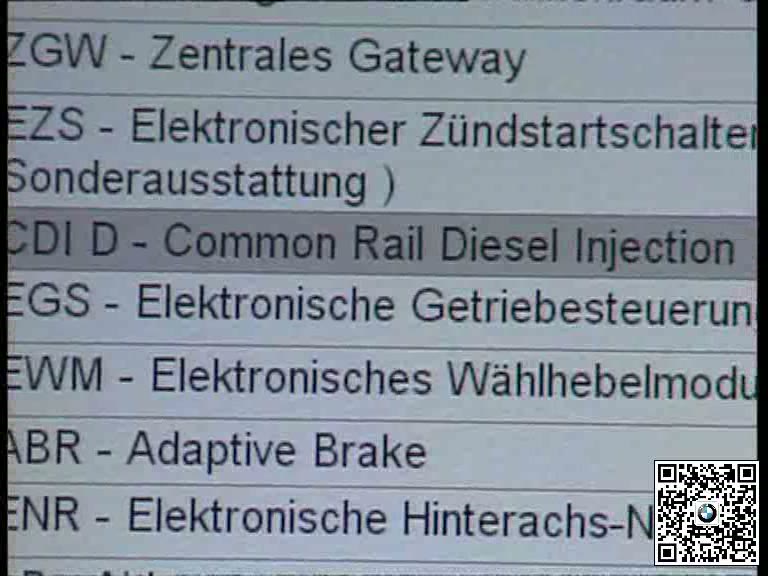

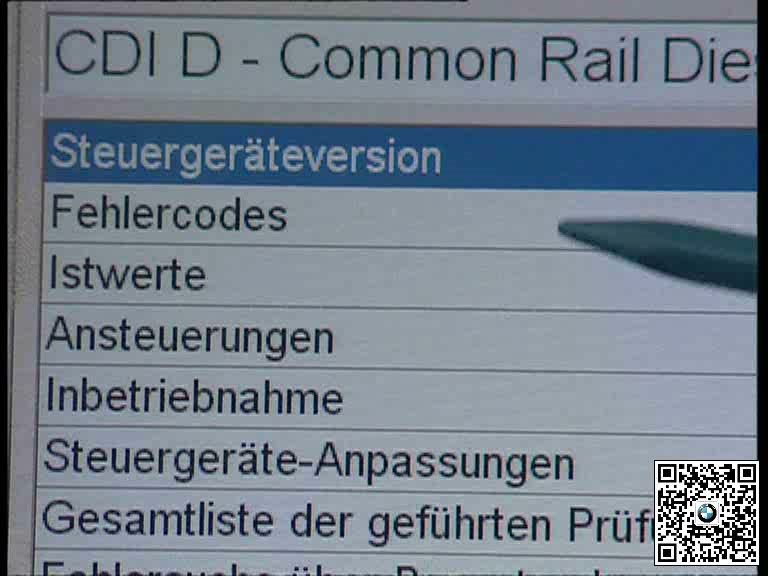

进入CDI控制单元读取故障码、轨压及量控阀相关实际值，记录故障发生条件。先检查插头、线束和低压燃油系统，避免把供油不足误判为量控阀故障。

二、满足诊断仪规定测试条件

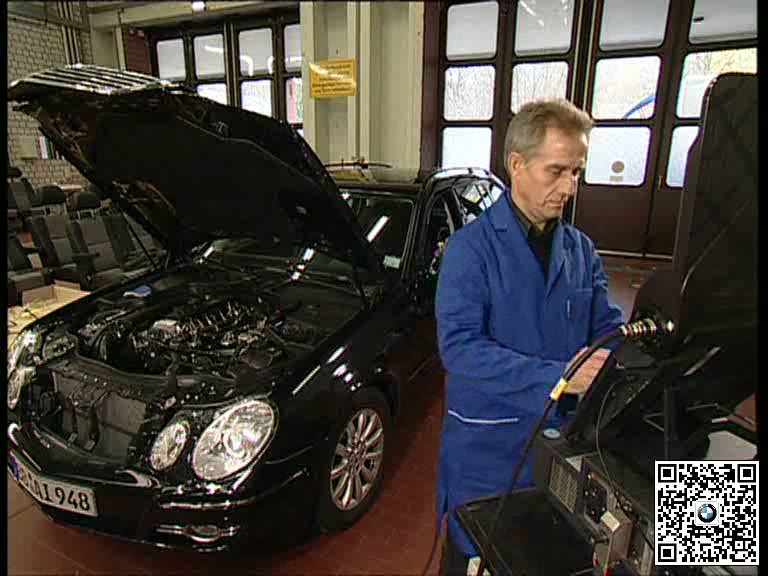

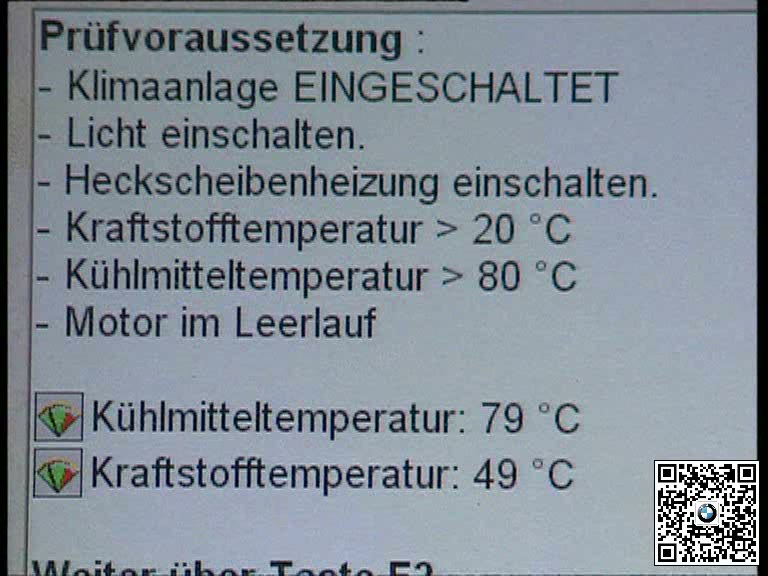

按照画面提示使冷却液温度、燃油温度和发动机运行状态达到要求，并按测试需要开启规定电气负载。条件不足时不应强行继续或套用其他车辆结果。

三、执行动态控制测试

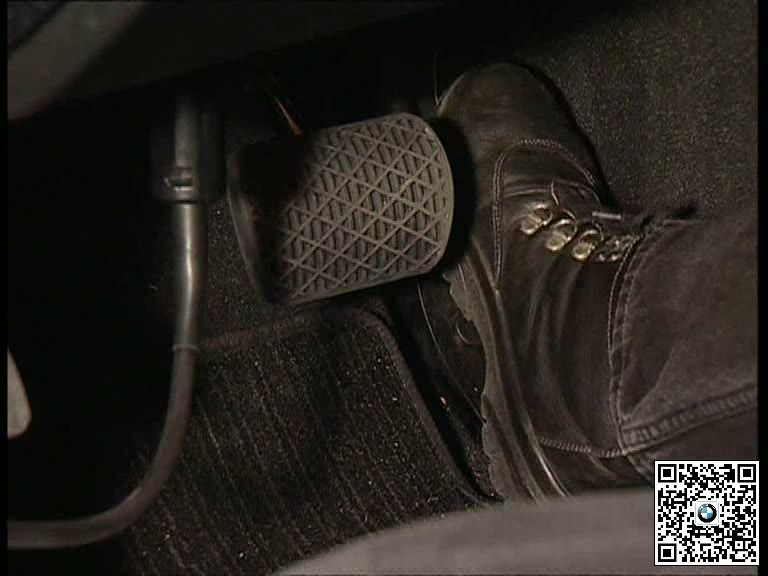

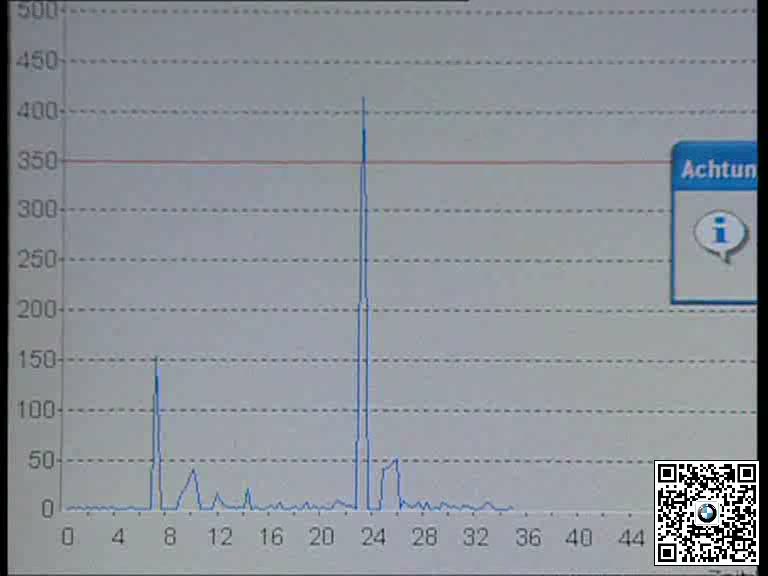

启动诊断仪测试后观察发动机响应、轨压变化和图形曲线。按引导操作加速踏板或保持规定转速，不在测试过程中随意改变负载。

四、结合结果确认维修方向

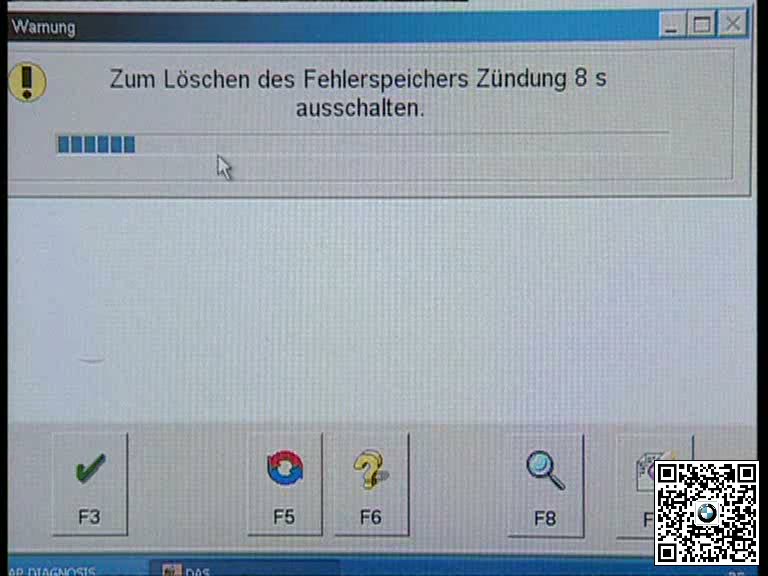

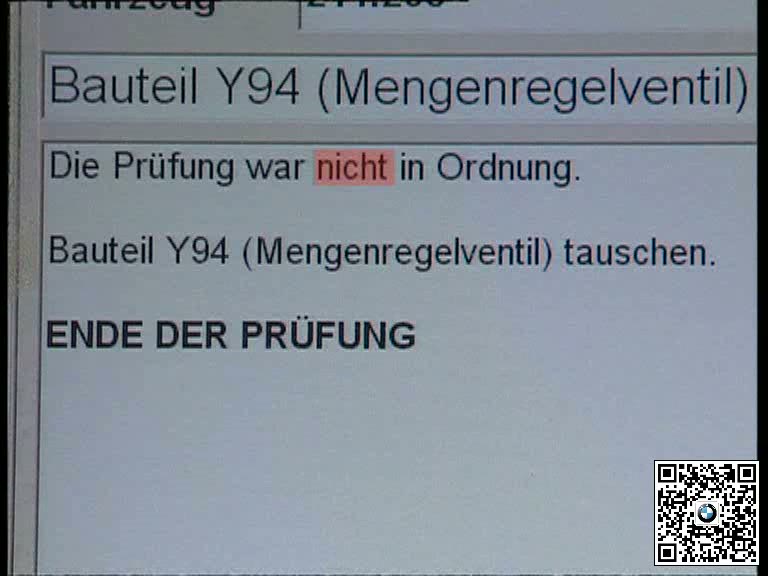

诊断仪给出不合格结果时，仍应复核供电、线路和燃油供应，再决定是否更换量控阀。维修后清除故障并重复相同测试，确认曲线和轨压恢复。

五、完工检查要点

• 低压供油、燃油品质、插头和线束已经检查。
• 燃油温度、冷却液温度和负载条件满足诊断要求。
• 动态测试过程按诊断仪提示执行并已保存结果。
• 维修后重复测试通过，故障码未再次出现。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
