奔驰R230可变车顶液压泵功能检查：顶篷动作、泵体运行与故障区分

R230可变车顶动作缓慢、中途停止或完全不动时，故障可能来自液压泵、电源、控制信号、液压油位、管路泄漏、液压缸或机械锁止。

功能检查应完整观察车顶动作阶段和泵体运行状态，不能仅凭泵有声音或车顶能移动就判断系统正常。

一、确认车顶操作前提

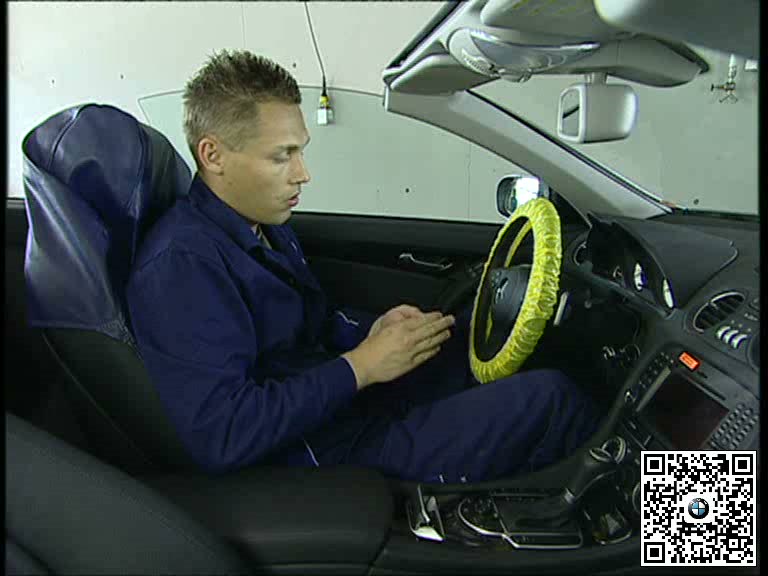

检查行李厢隔板、车门和车窗状态，确认蓄电池电压足够并读取车顶控制系统故障。清除车顶运动范围内物品，防止机构动作夹伤。

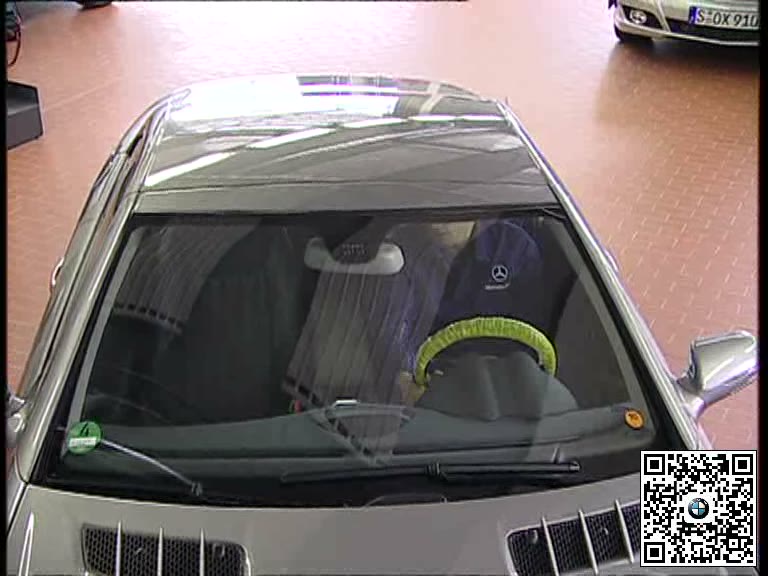

二、操作车顶并观察动作阶段

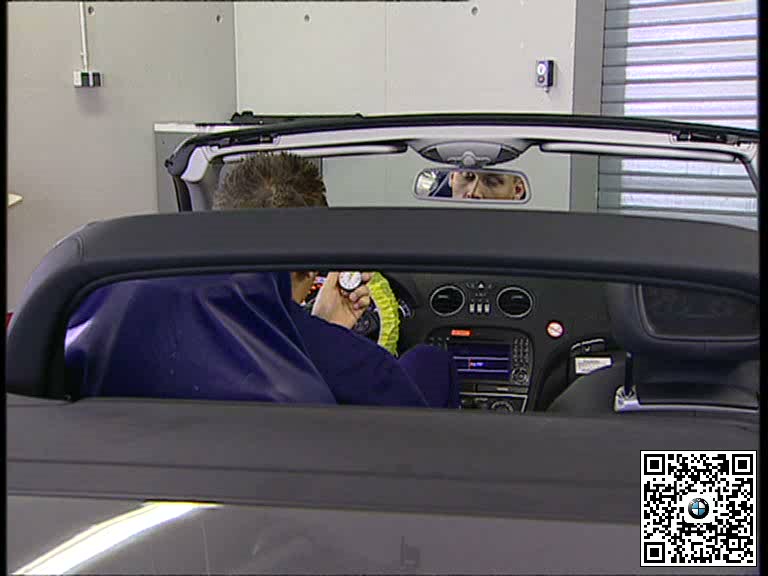

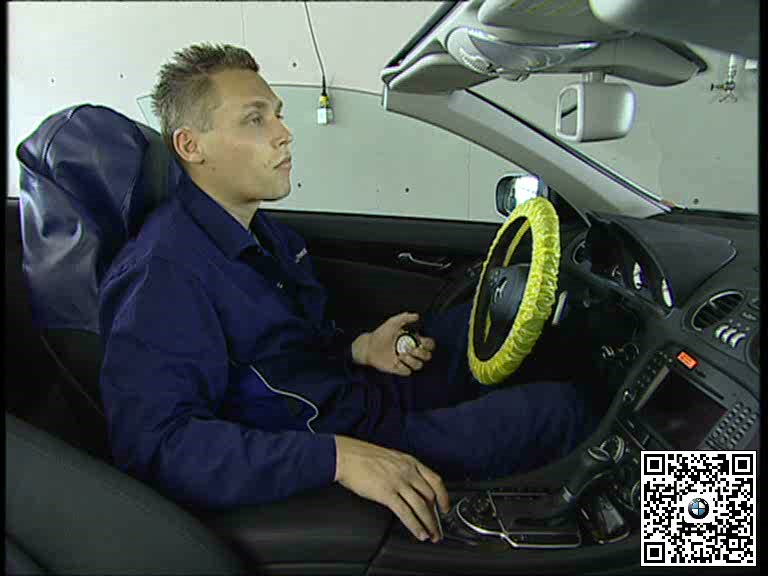

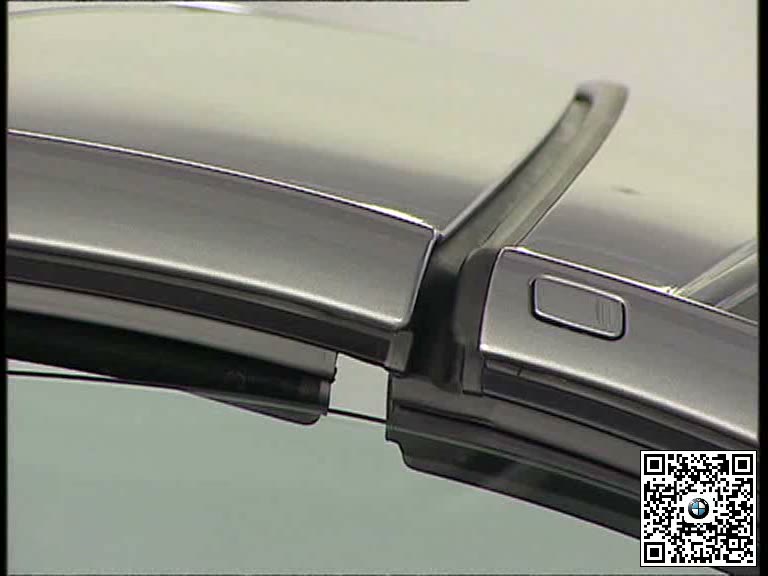

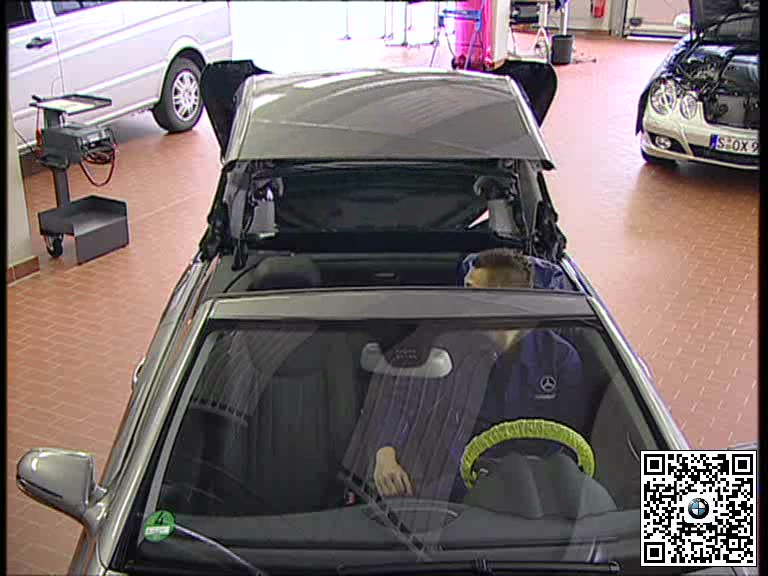

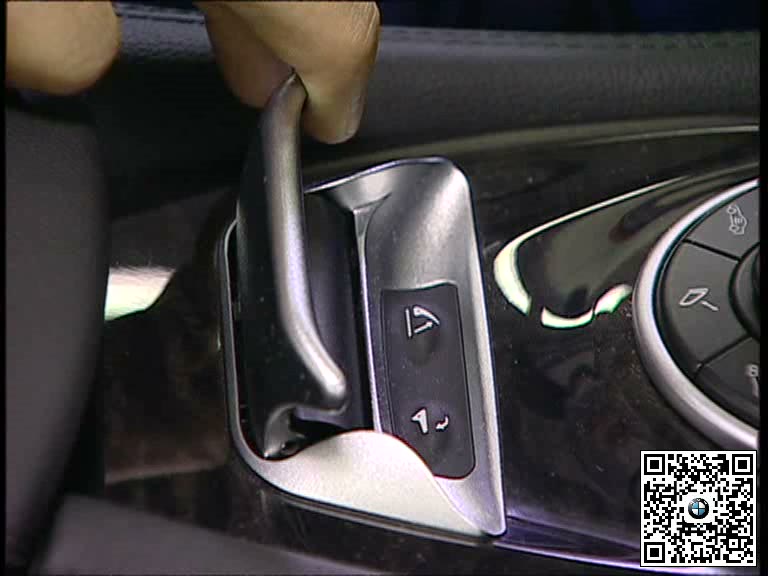

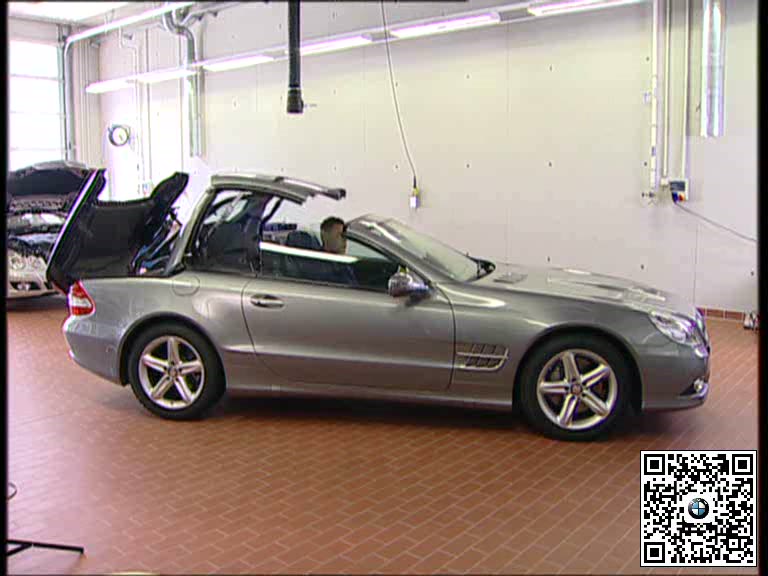

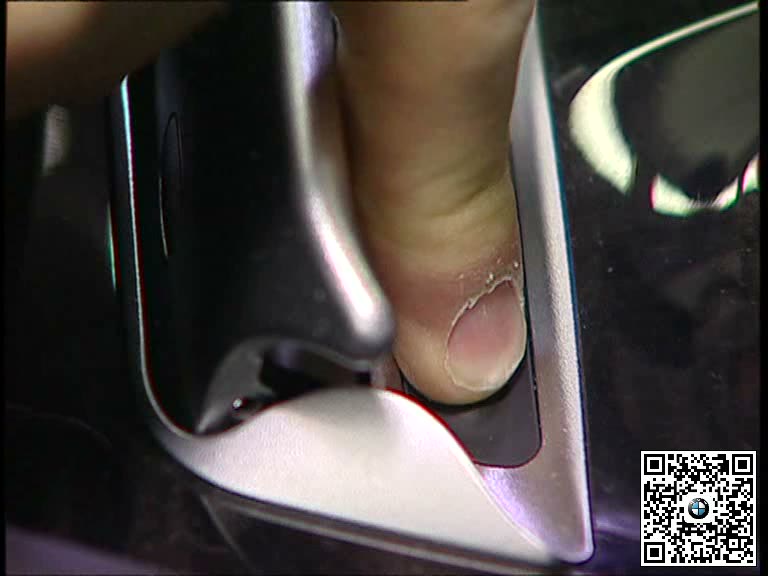

持续操作车顶开关，观察行李厢盖、车顶锁止、液压缸和车窗动作顺序。记录停止发生在哪一个阶段，以及是否伴随泵声、机械卡滞或仪表提示。

三、检查液压泵运行状态

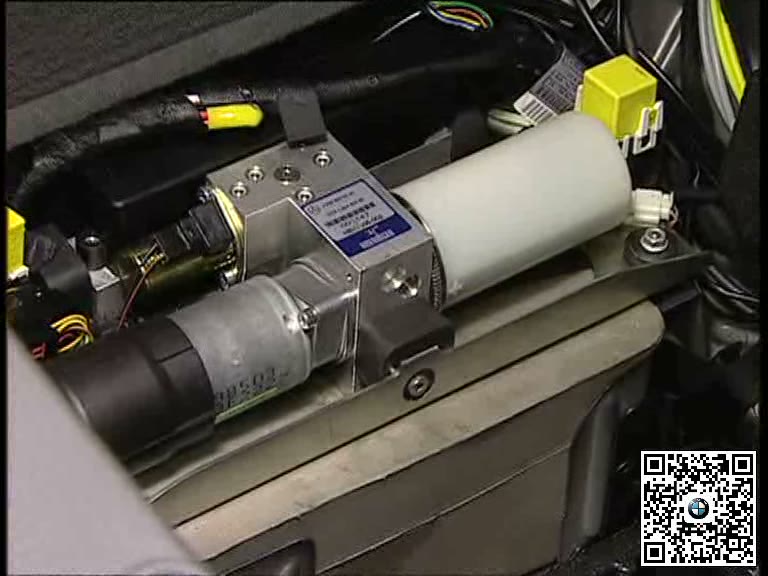

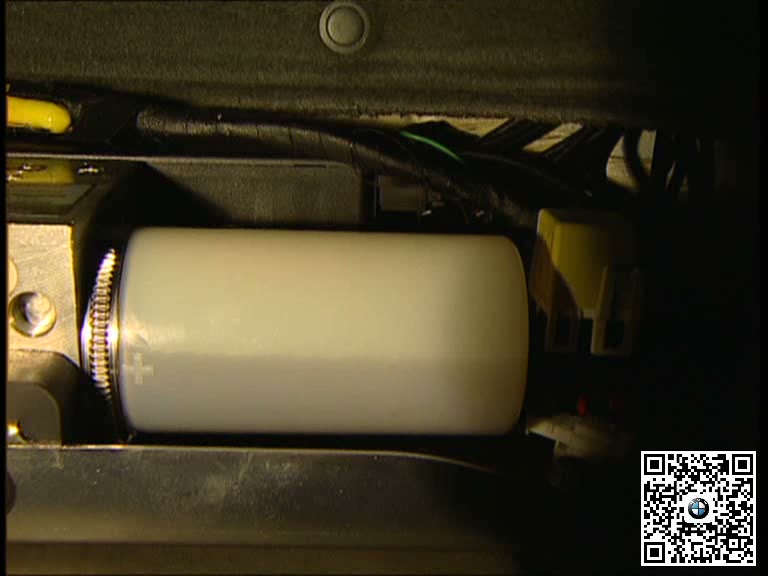

找到液压泵总成，检查供电、插头、液压油位和周围泄漏痕迹。车顶动作时对比泵的运行声、振动和系统动作，区分电机不转、空转和建立压力不足。

四、结合诊断结果确定故障范围

泵运行而车顶不动作时，应继续检查油位、阀体、管路、液压缸和机械锁止；泵不运行则检查电源、继电器、控制信号及电机。维修后完整执行开闭循环。

五、完工检查要点

• 车顶操作条件、蓄电池电压和行李厢隔板状态正确。
• 已记录故障发生的具体动作阶段。
• 泵体供电、运行声、油位和泄漏情况已分别检查。
• 维修后车顶完整开闭，锁止和车窗动作正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
