摘要依据奔驰完整课程整理CAN报文与仲裁、高低速电平、车型拓扑、电阻电压和波形诊断，并覆盖LIN与FlexRay结构。

奔驰车载网络并不是一根“通信线”的简单集合。原资料从CAN报文和仲裁讲到高速/低速CAN物理电平、不同车型的网络位置，再通过电阻、电压和示波器波形进入诊断，后半部分继续介绍LIN与FlexRay。

一、CAN总线、报文结构与仲裁基础

一、CAN总线、报文结构与仲裁基础（page-02）

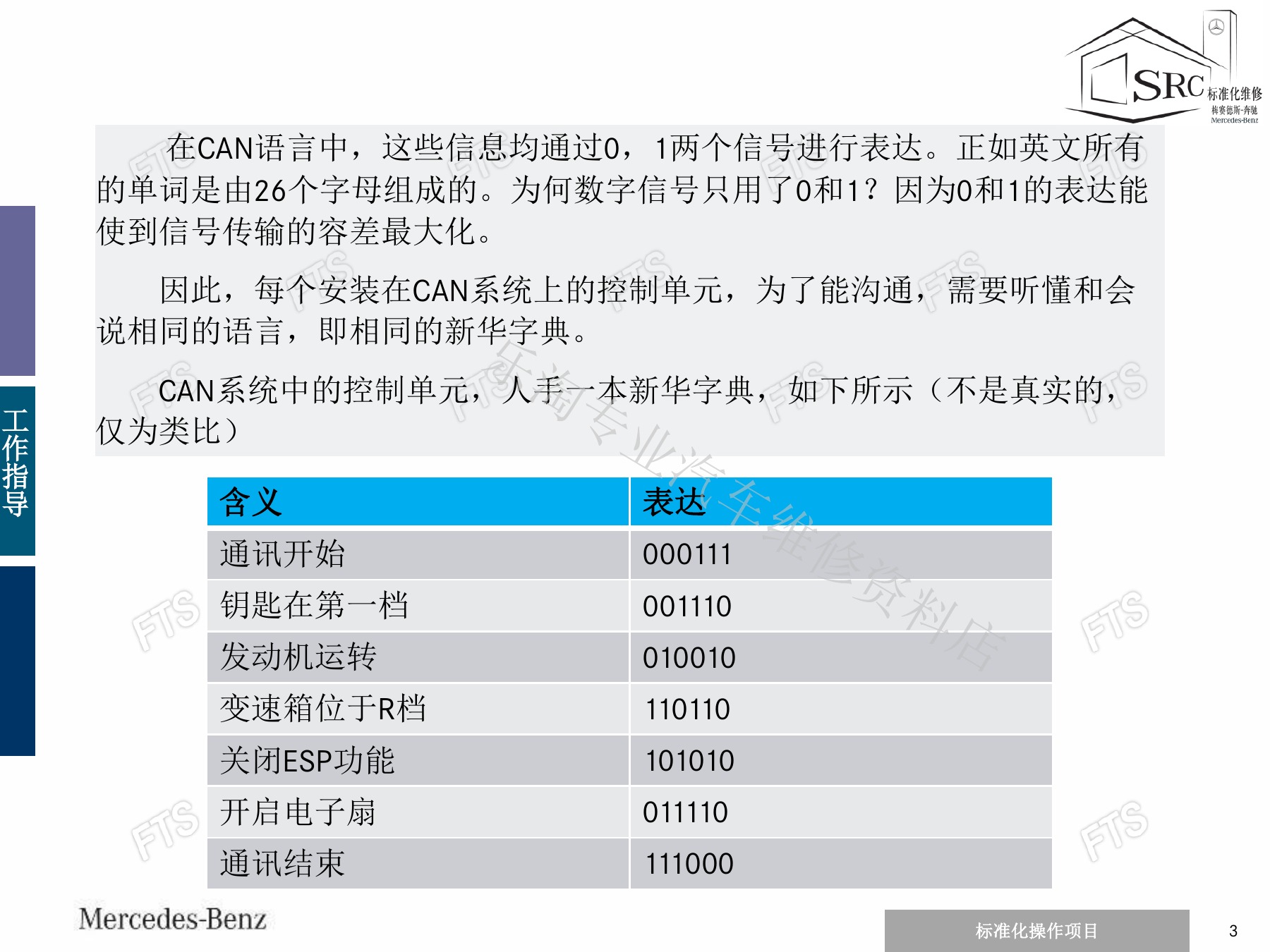

一、CAN总线、报文结构与仲裁基础（page-03）
一、CAN总线、报文结构与仲裁基础（page-04）

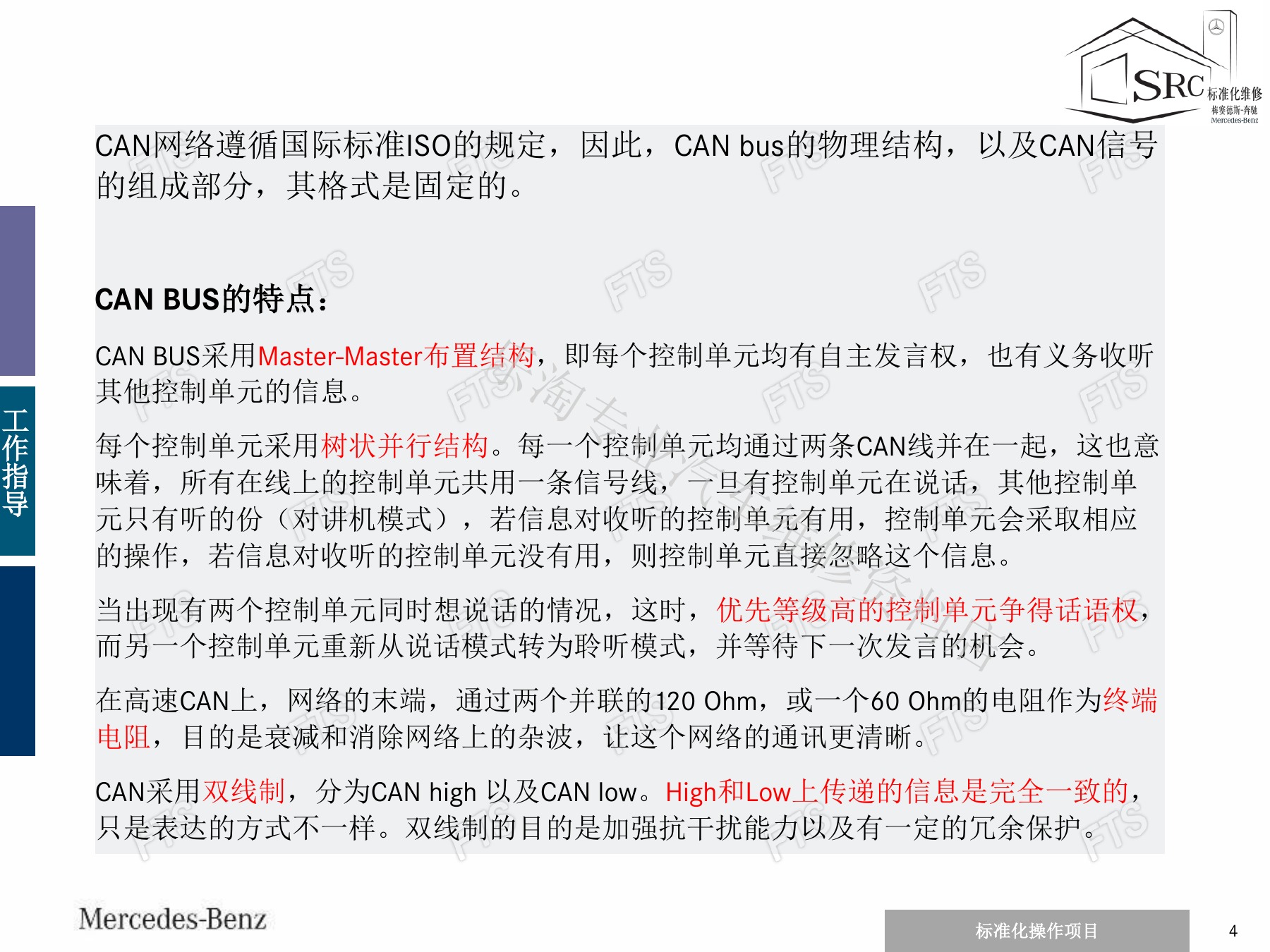

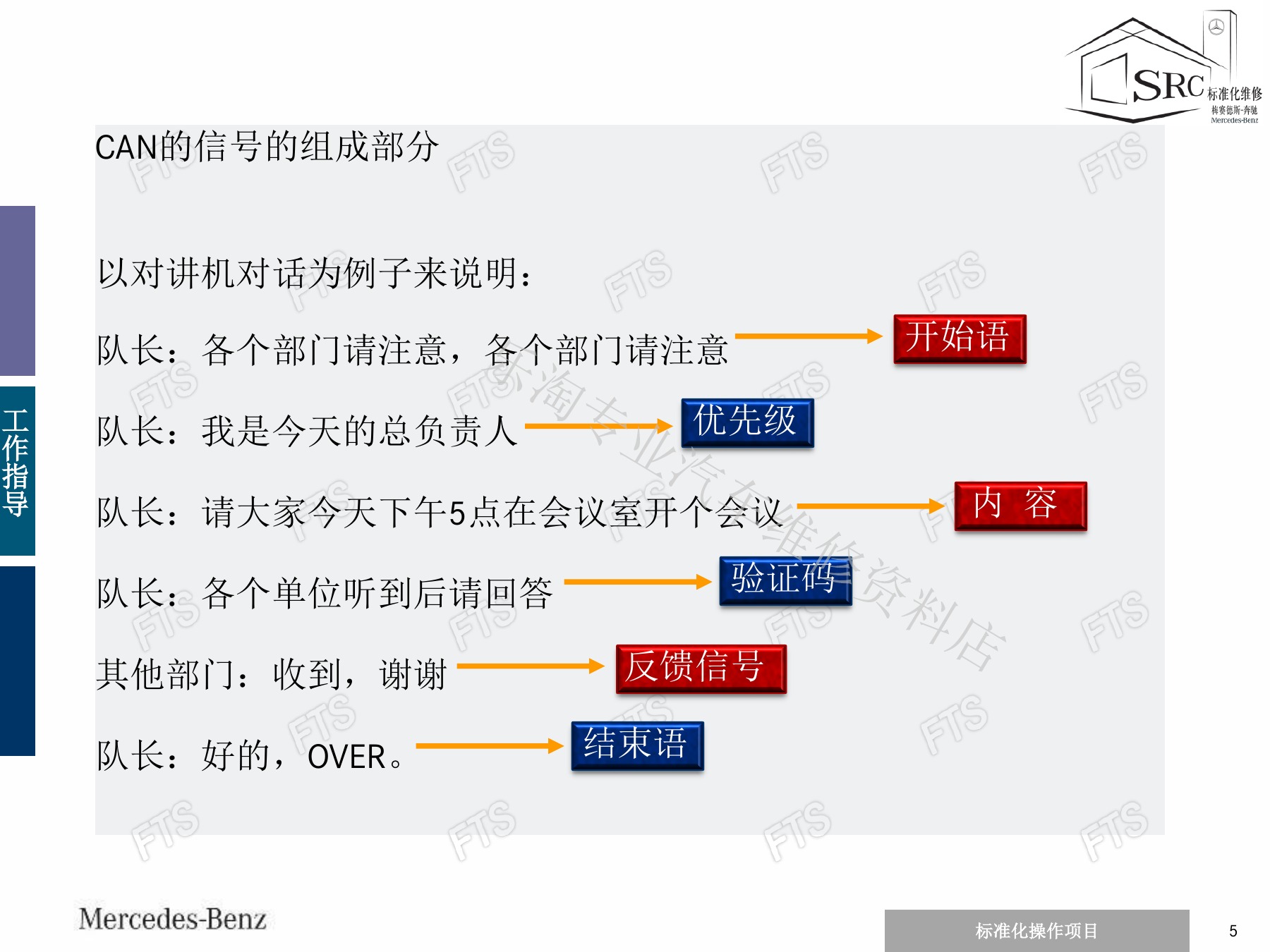

一、CAN总线、报文结构与仲裁基础（page-05）
一、CAN总线、报文结构与仲裁基础（page-06）

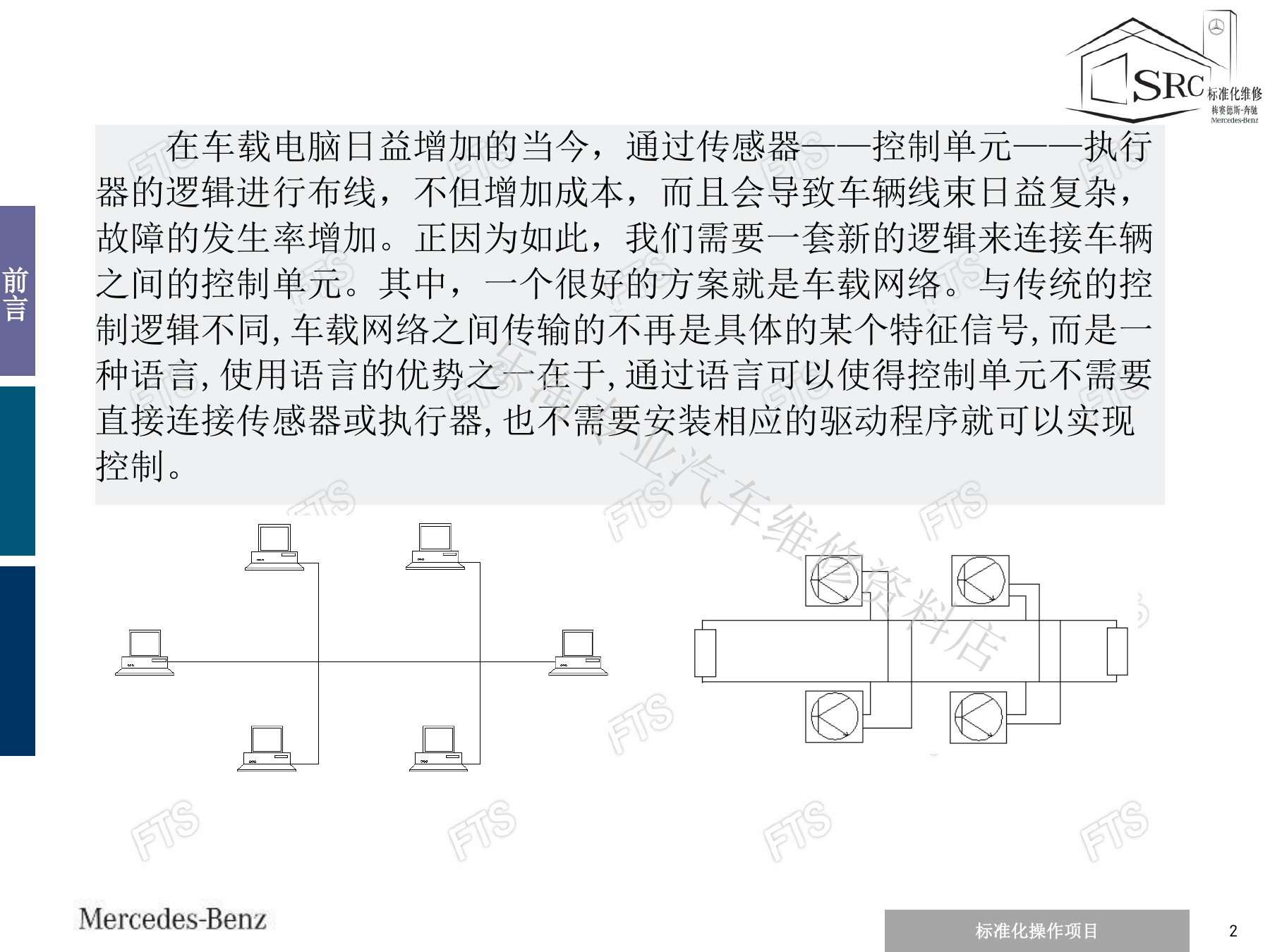

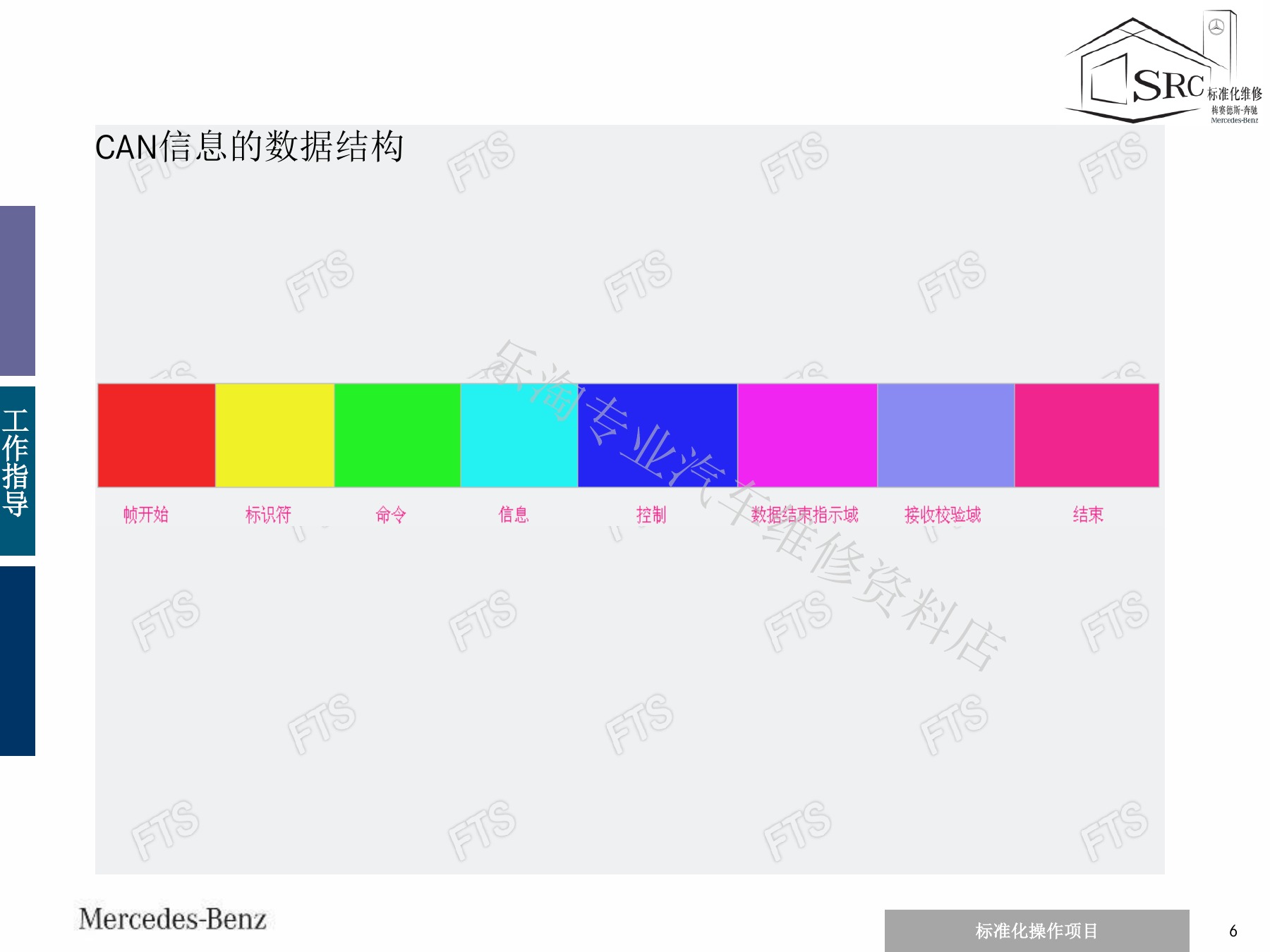

CAN采用多主机广播方式，控制单元通过标识符区分报文优先级。显性位与隐性位在仲裁时按位比较，低优先级发送节点退出而不破坏高优先级报文。总线空闲、起始位、数据段、校验、确认和结束区共同构成一次通信，诊断时应先理解“节点正常但某条报文缺失”和“整个物理总线故障”的区别。

二、高速与低速CAN的电压、电阻和失效特性

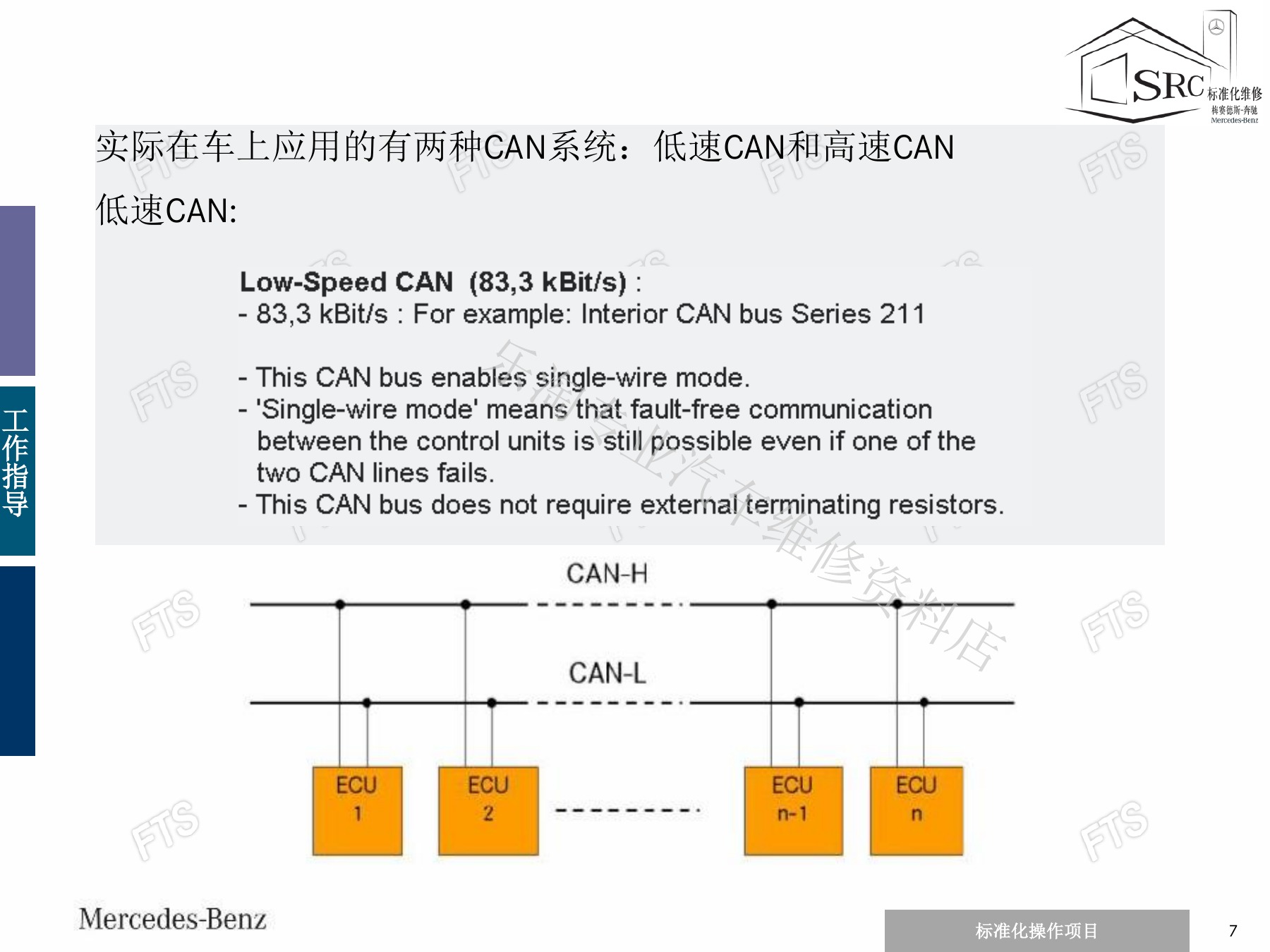

二、高速与低速CAN的电压、电阻和失效特性（page-07）
二、高速与低速CAN的电压、电阻和失效特性（page-08）
二、高速与低速CAN的电压、电阻和失效特性（page-09）
二、高速与低速CAN的电压、电阻和失效特性（page-10）

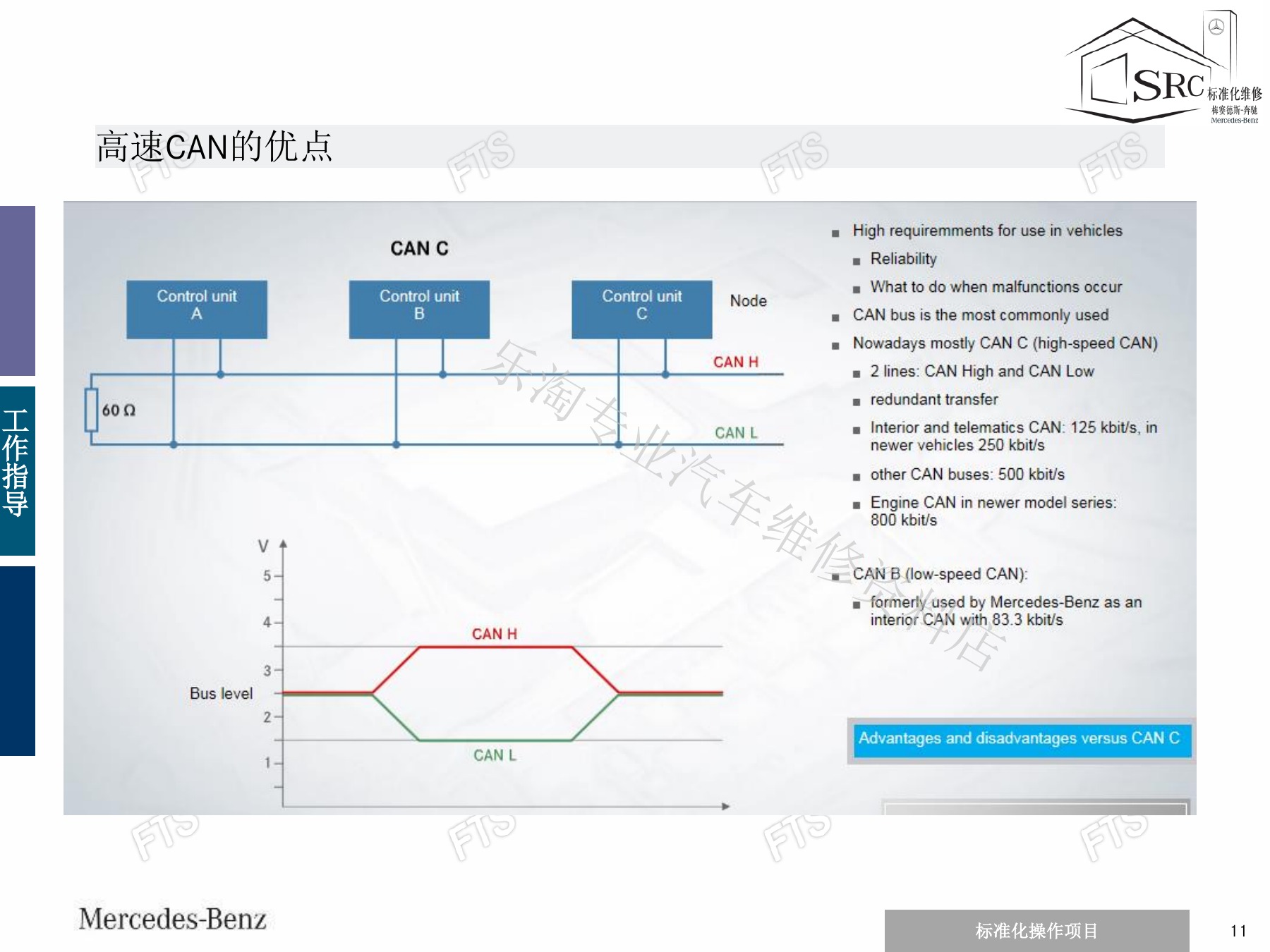

二、高速与低速CAN的电压、电阻和失效特性（page-11）

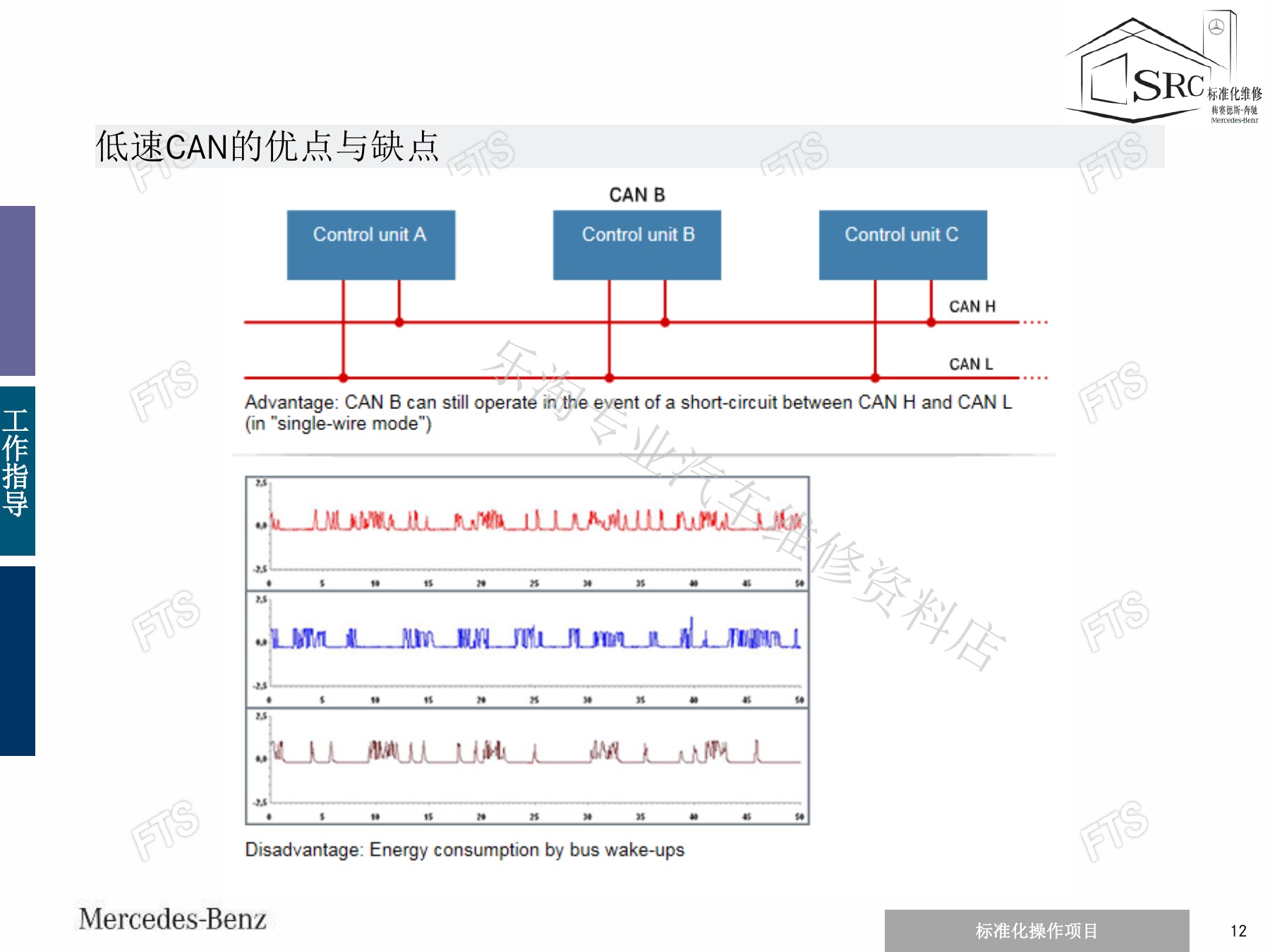

二、高速与低速CAN的电压、电阻和失效特性（page-12）

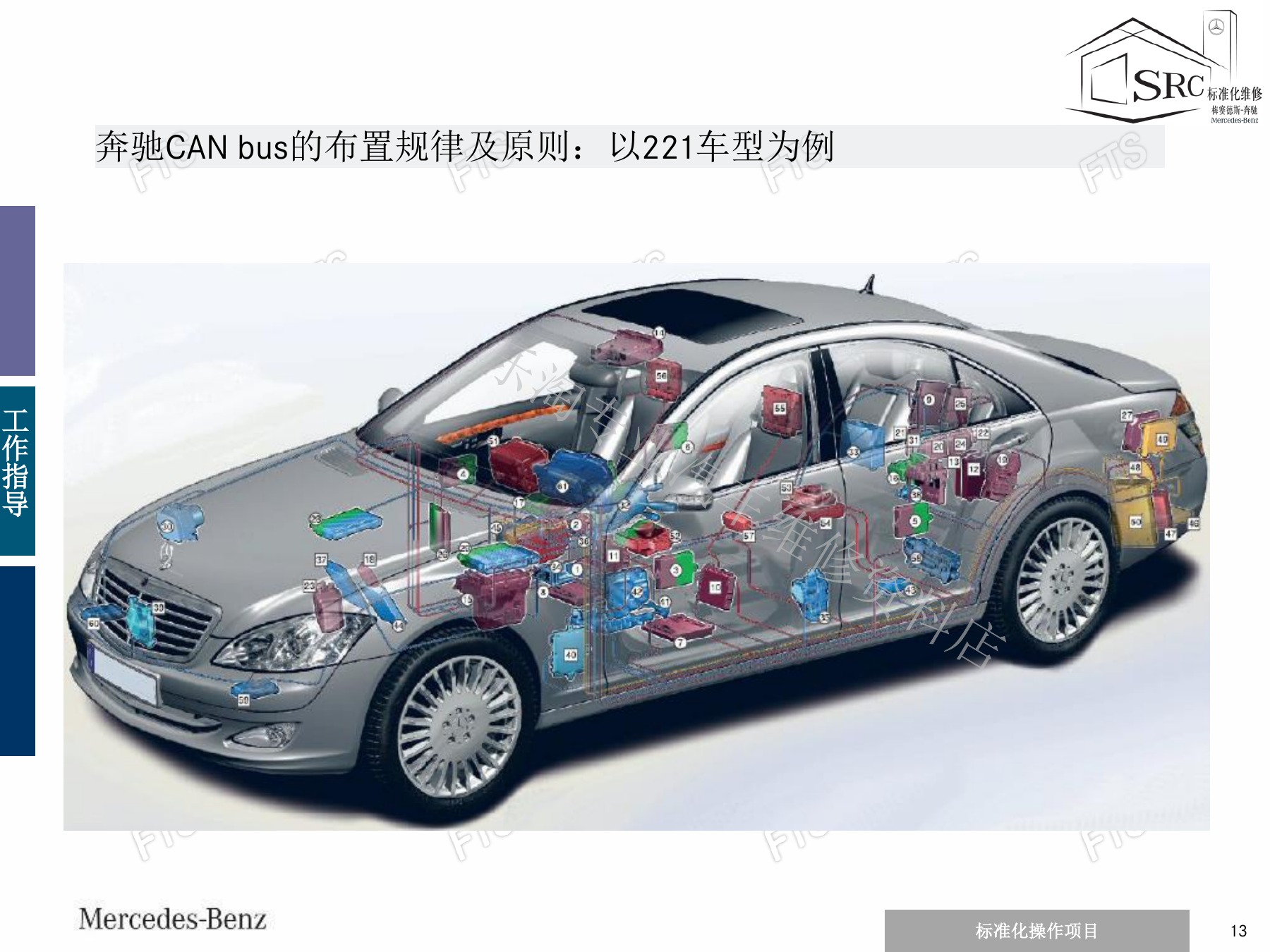

二、高速与低速CAN的电压、电阻和失效特性（page-13）

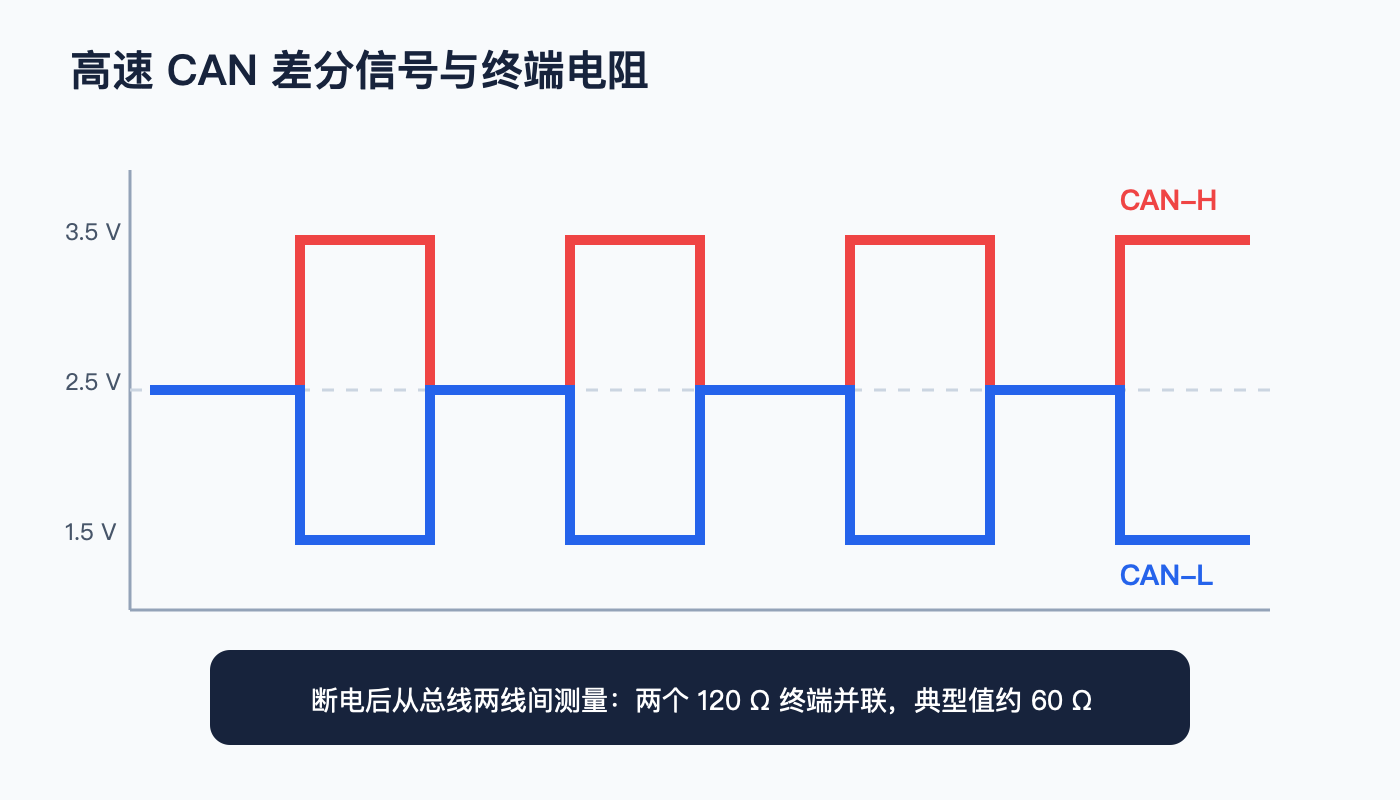

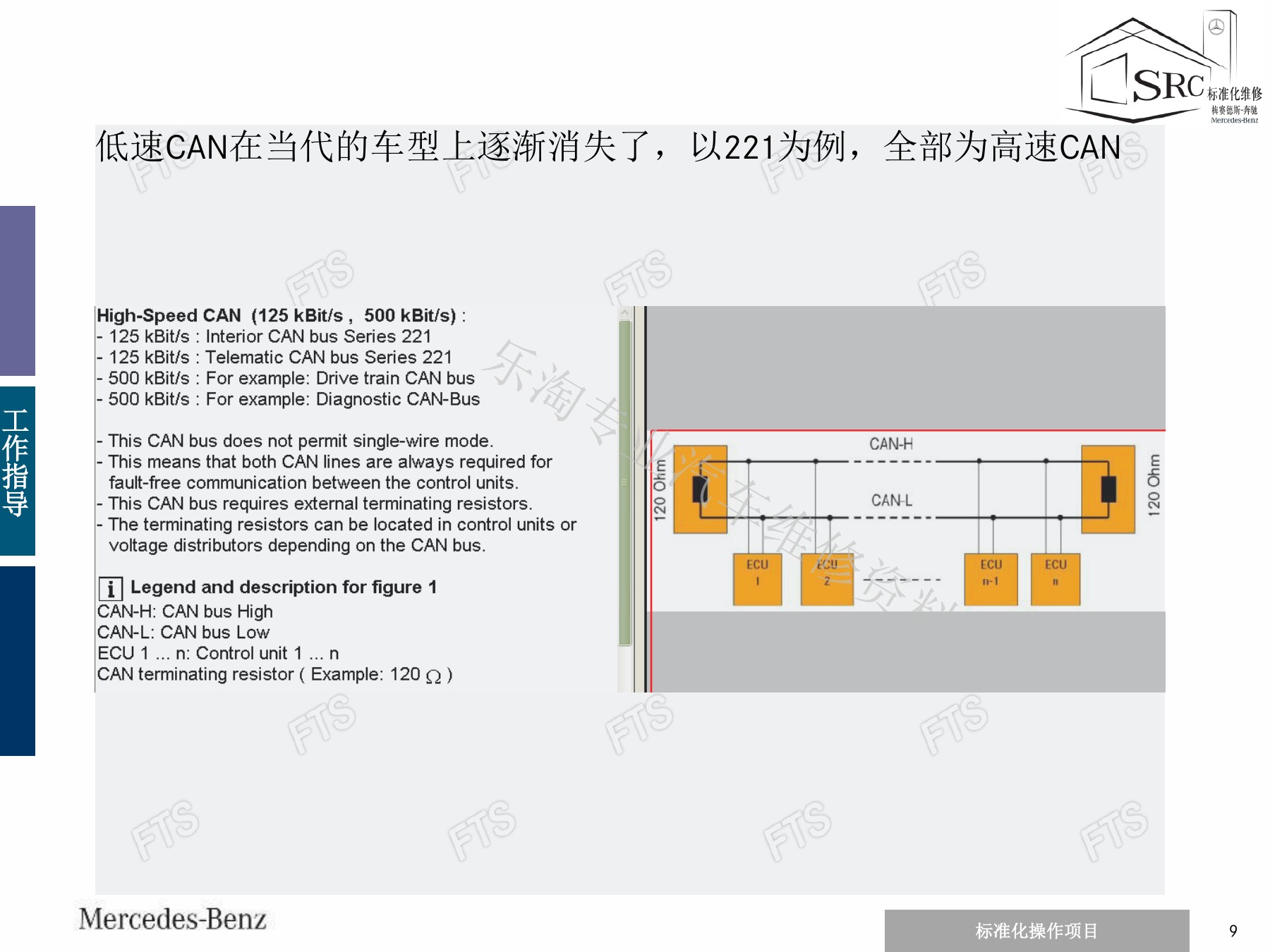

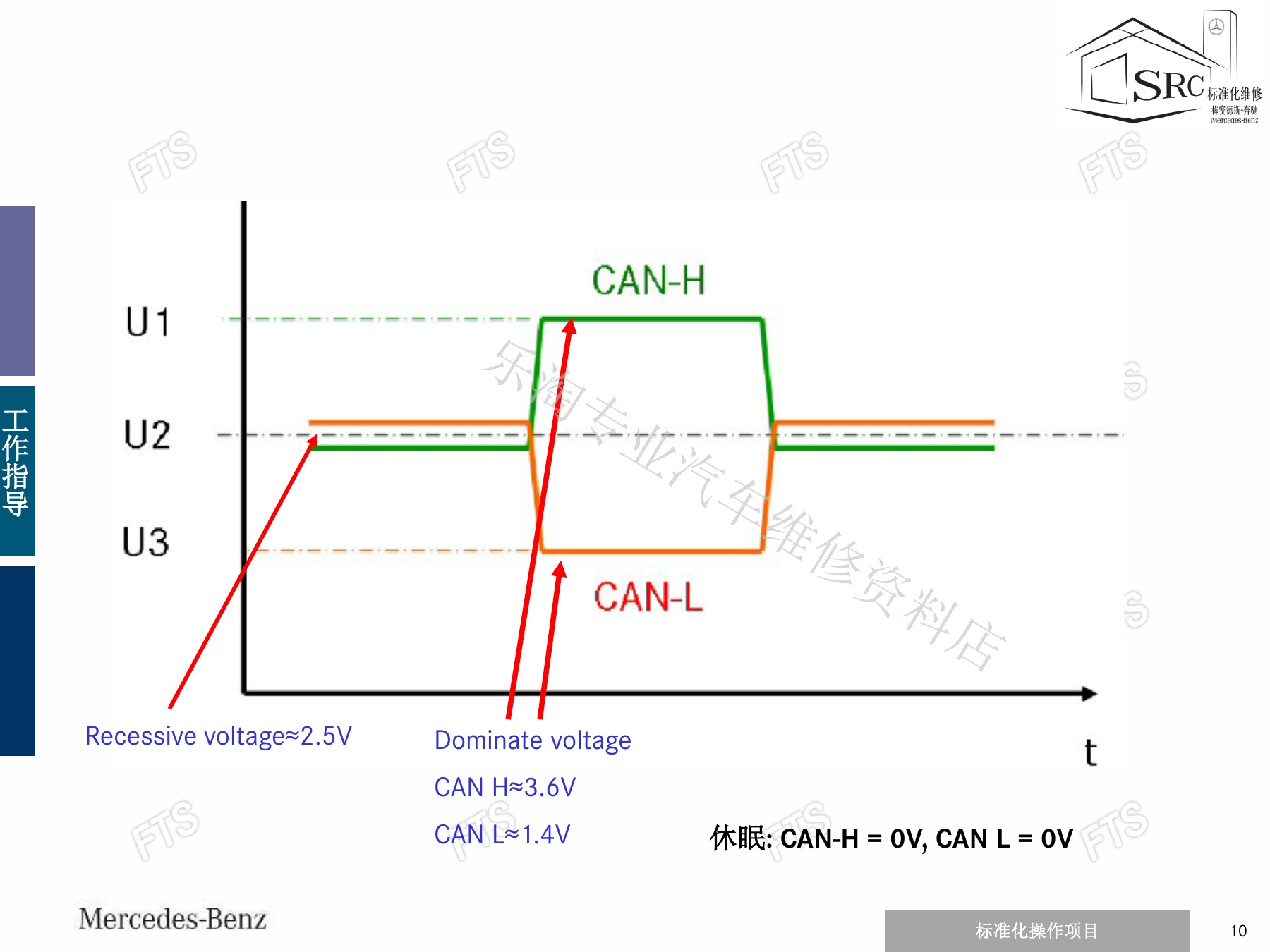

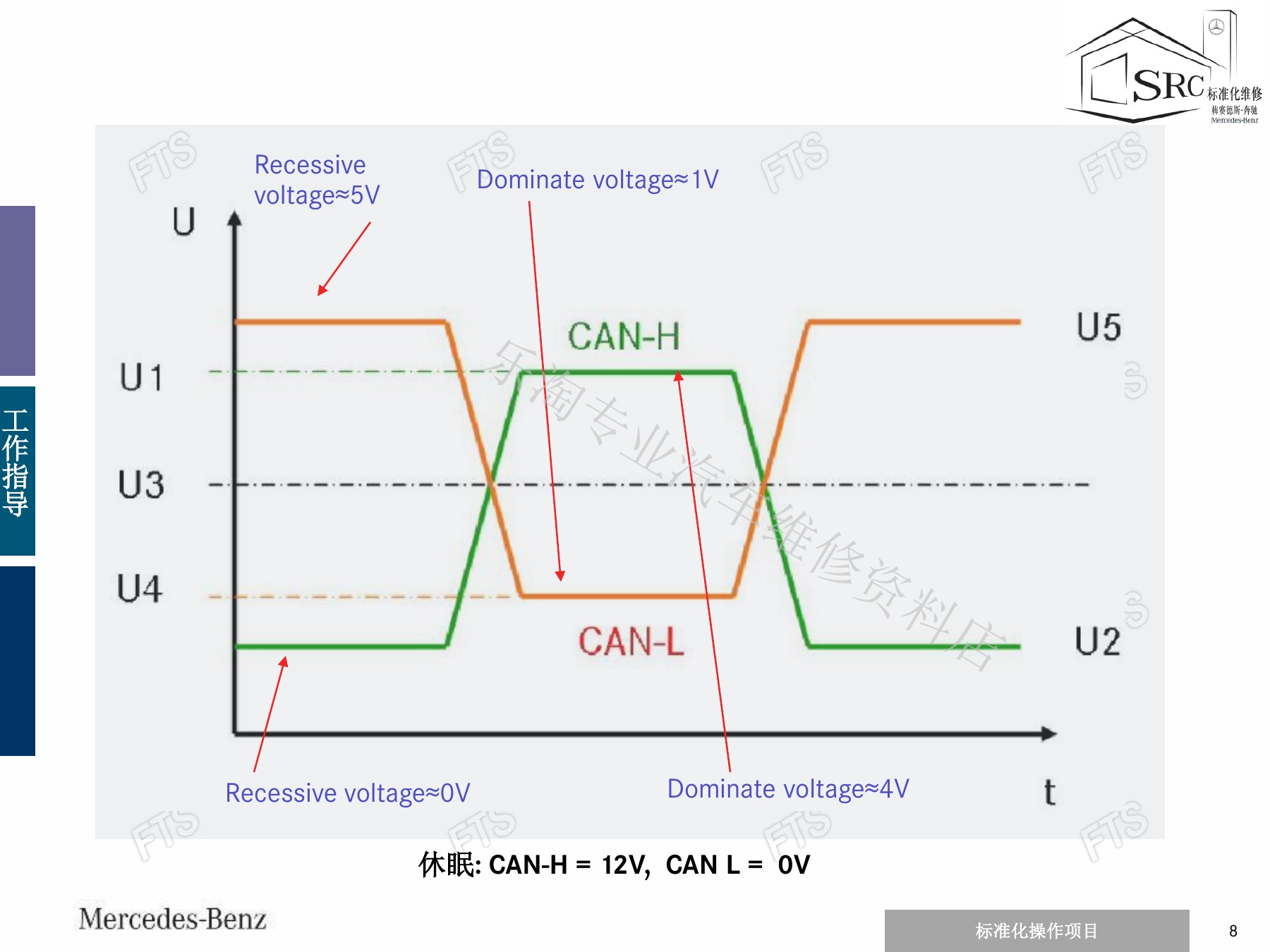

资料分别展示低速CAN和高速CAN的CAN-H/CAN-L电平变化、终端方式及单线容错差异。高速CAN两线以相反方向变化形成差分信号，终端电阻用于抑制反射；低速网络在部分故障下可能继续单线通信。测量前必须识别所处网络，不能把一种总线的静态电压或电阻值套到另一种总线。

三、车型网络拓扑与控制单元实际安装位置

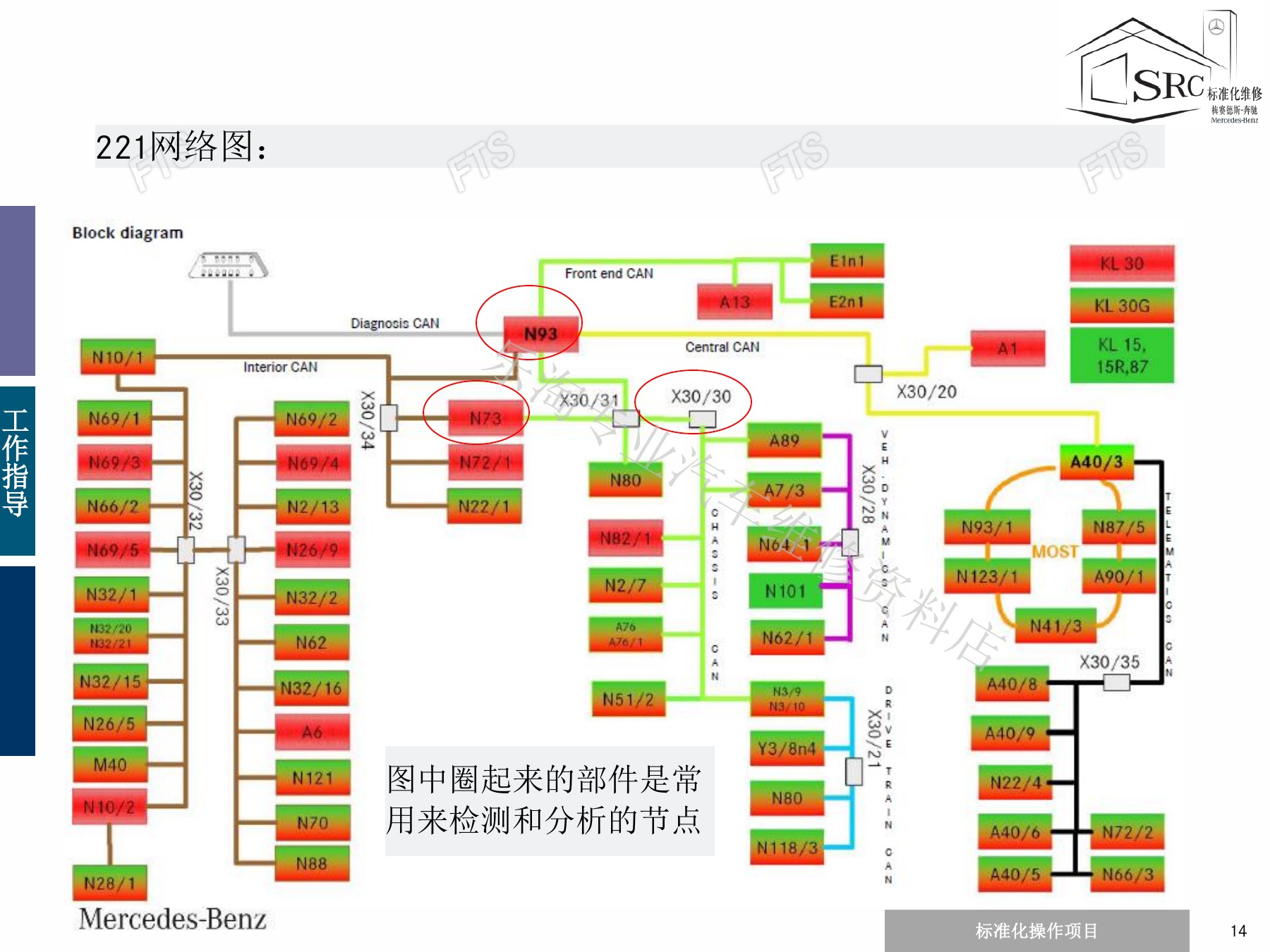

三、车型网络拓扑与控制单元实际安装位置（page-14）

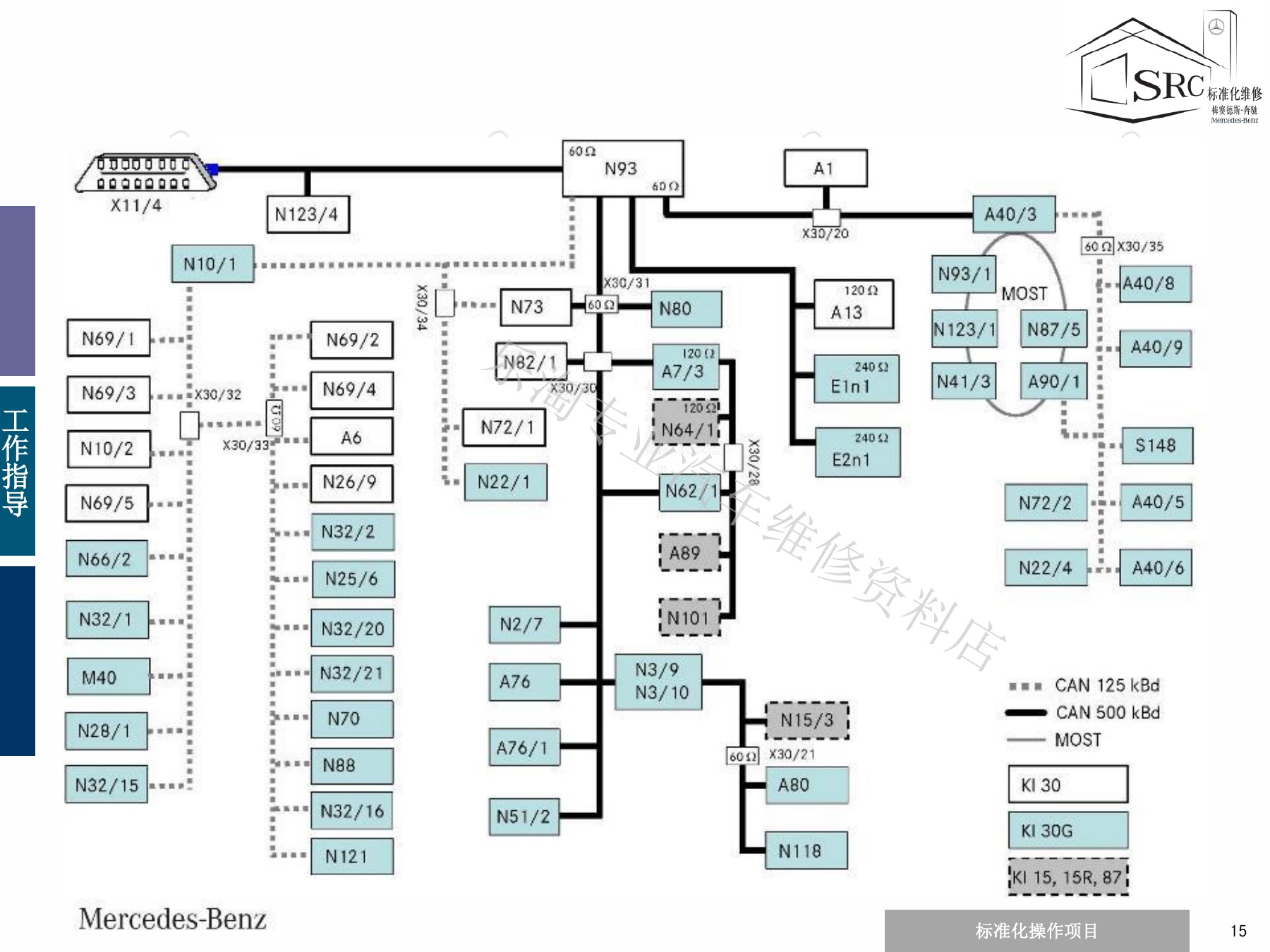

三、车型网络拓扑与控制单元实际安装位置（page-15）
三、车型网络拓扑与控制单元实际安装位置（page-16）

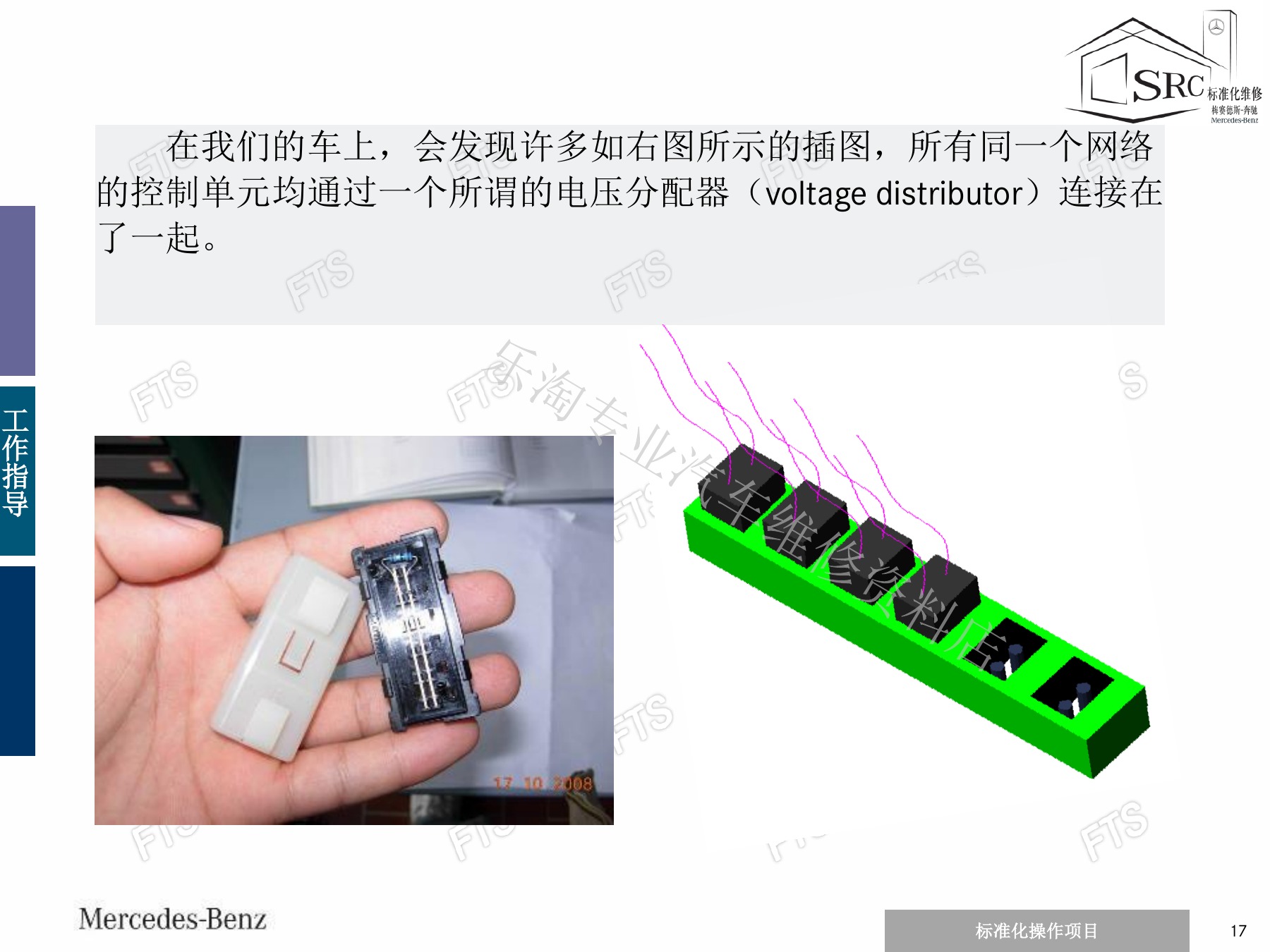

三、车型网络拓扑与控制单元实际安装位置（page-17）

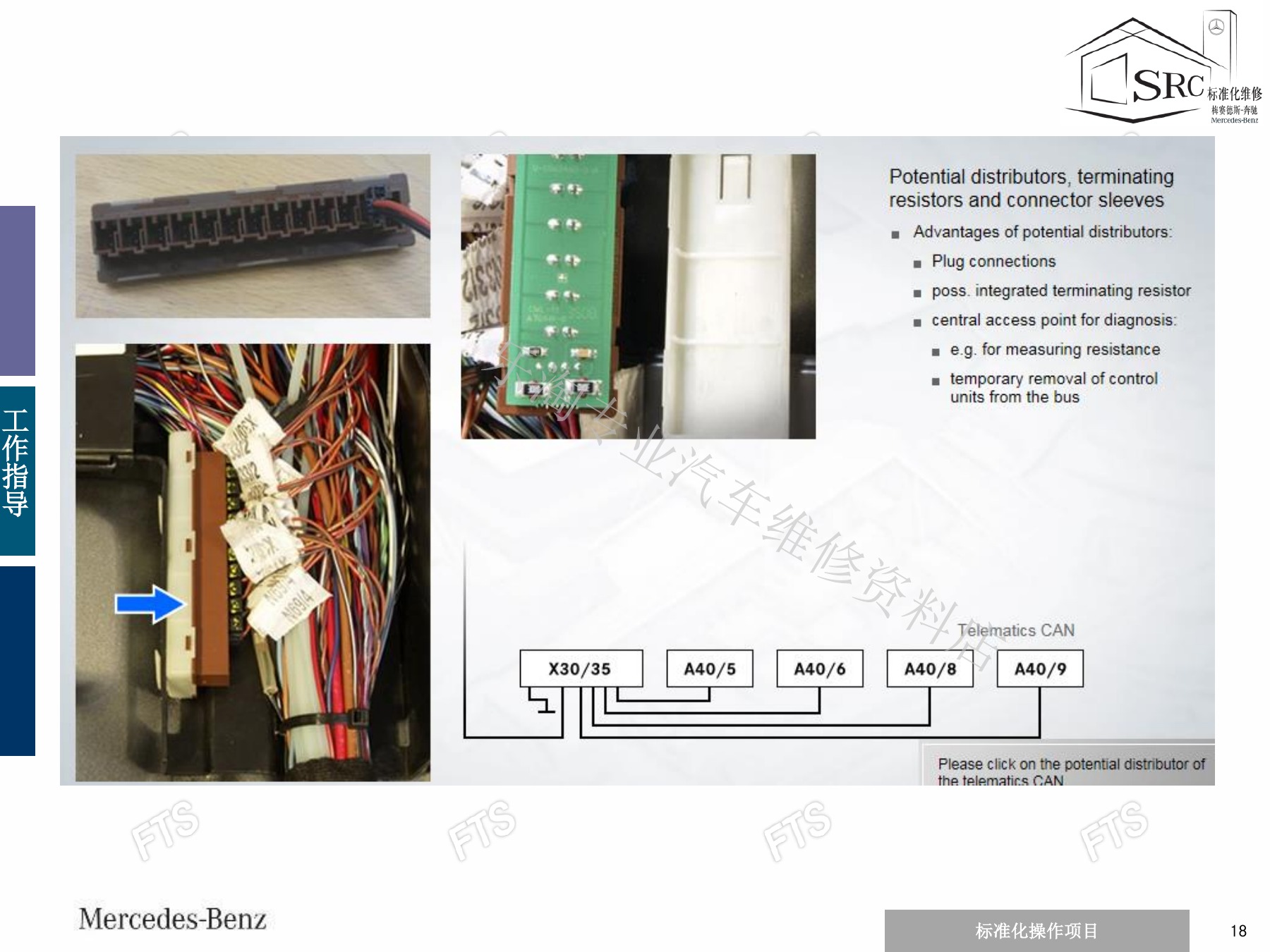

三、车型网络拓扑与控制单元实际安装位置（page-18）
三、车型网络拓扑与控制单元实际安装位置（page-19）
三、车型网络拓扑与控制单元实际安装位置（page-20）

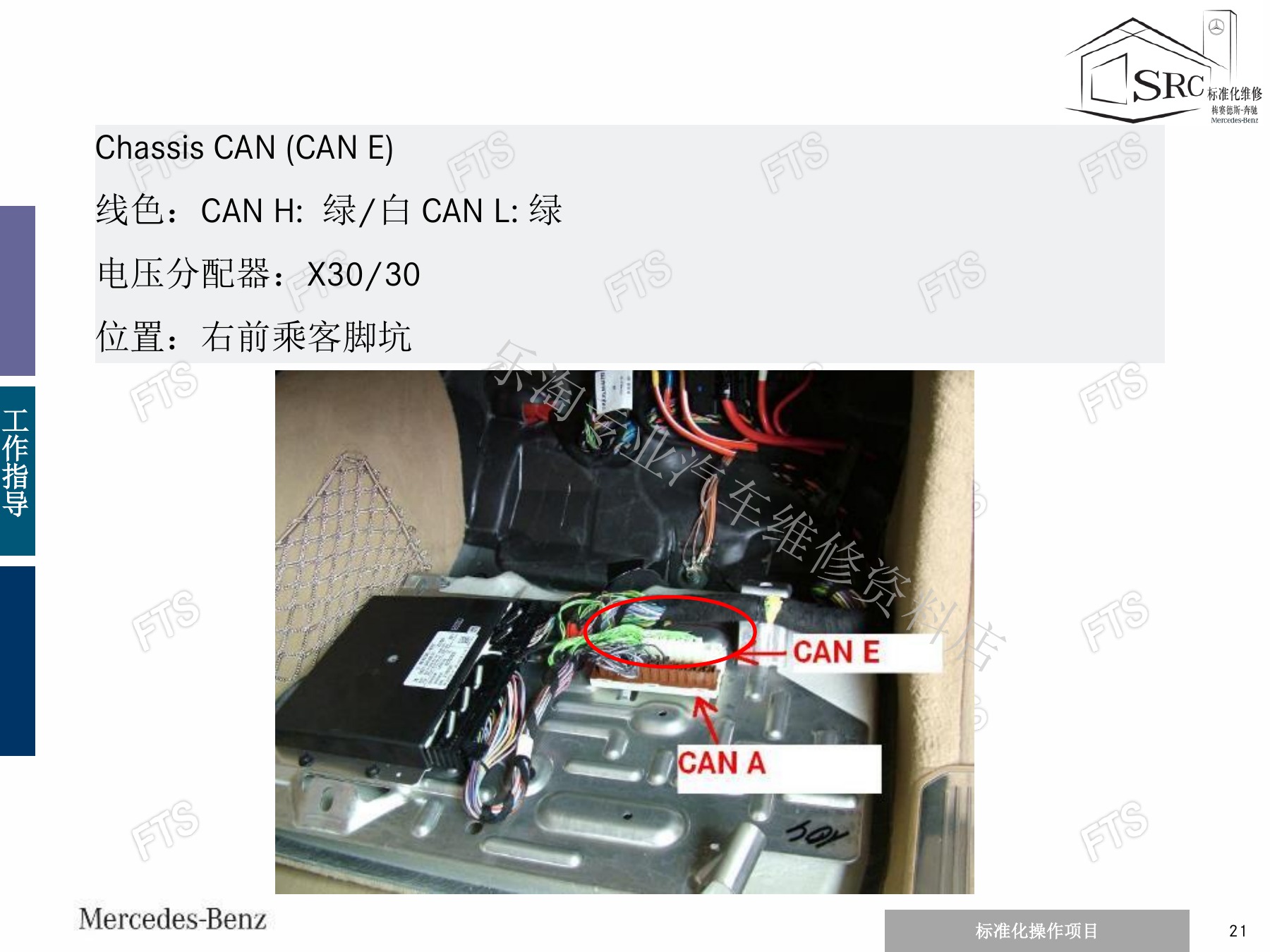

三、车型网络拓扑与控制单元实际安装位置（page-21）
三、车型网络拓扑与控制单元实际安装位置（page-22）

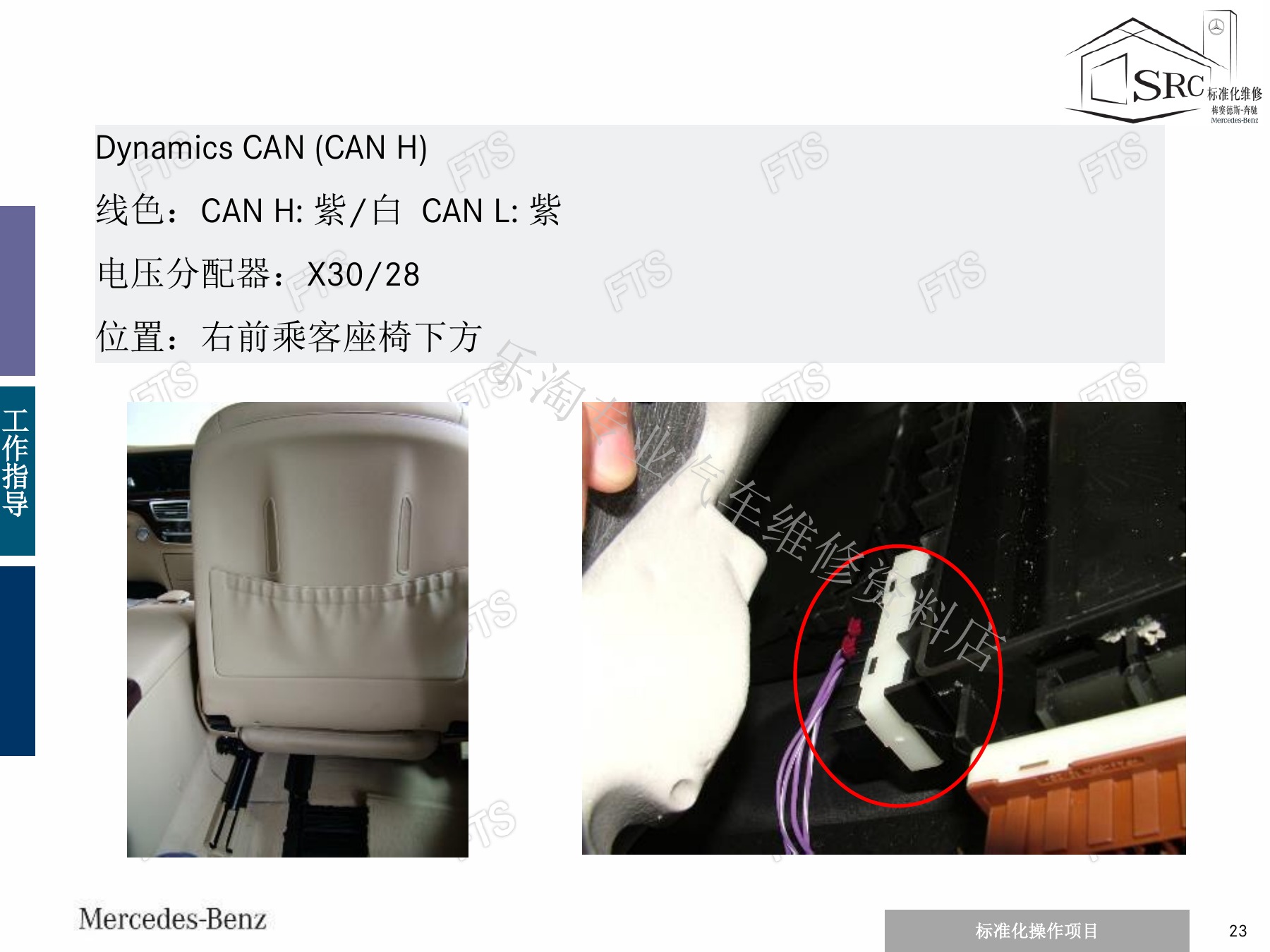

三、车型网络拓扑与控制单元实际安装位置（page-23）

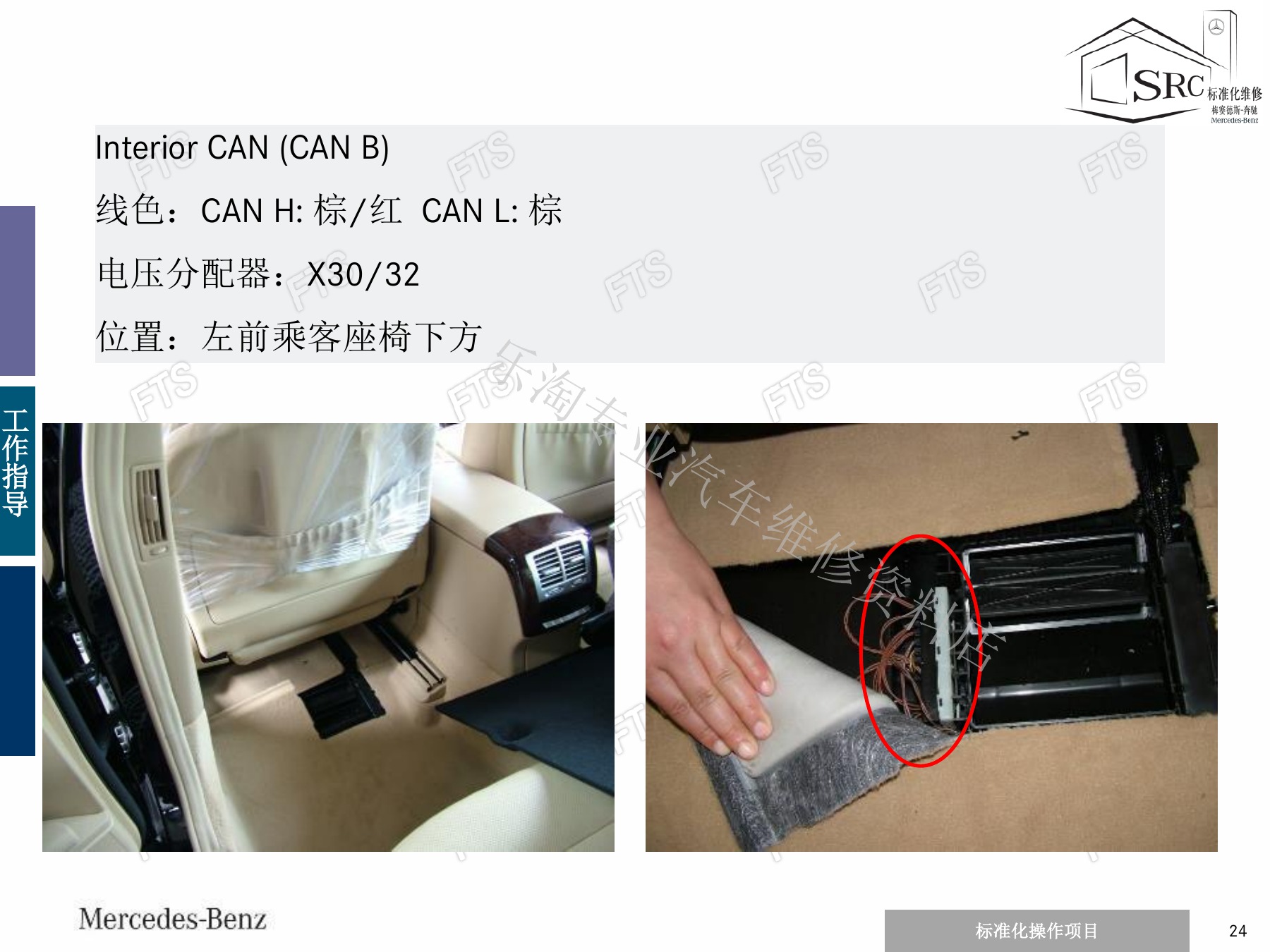

三、车型网络拓扑与控制单元实际安装位置（page-24）

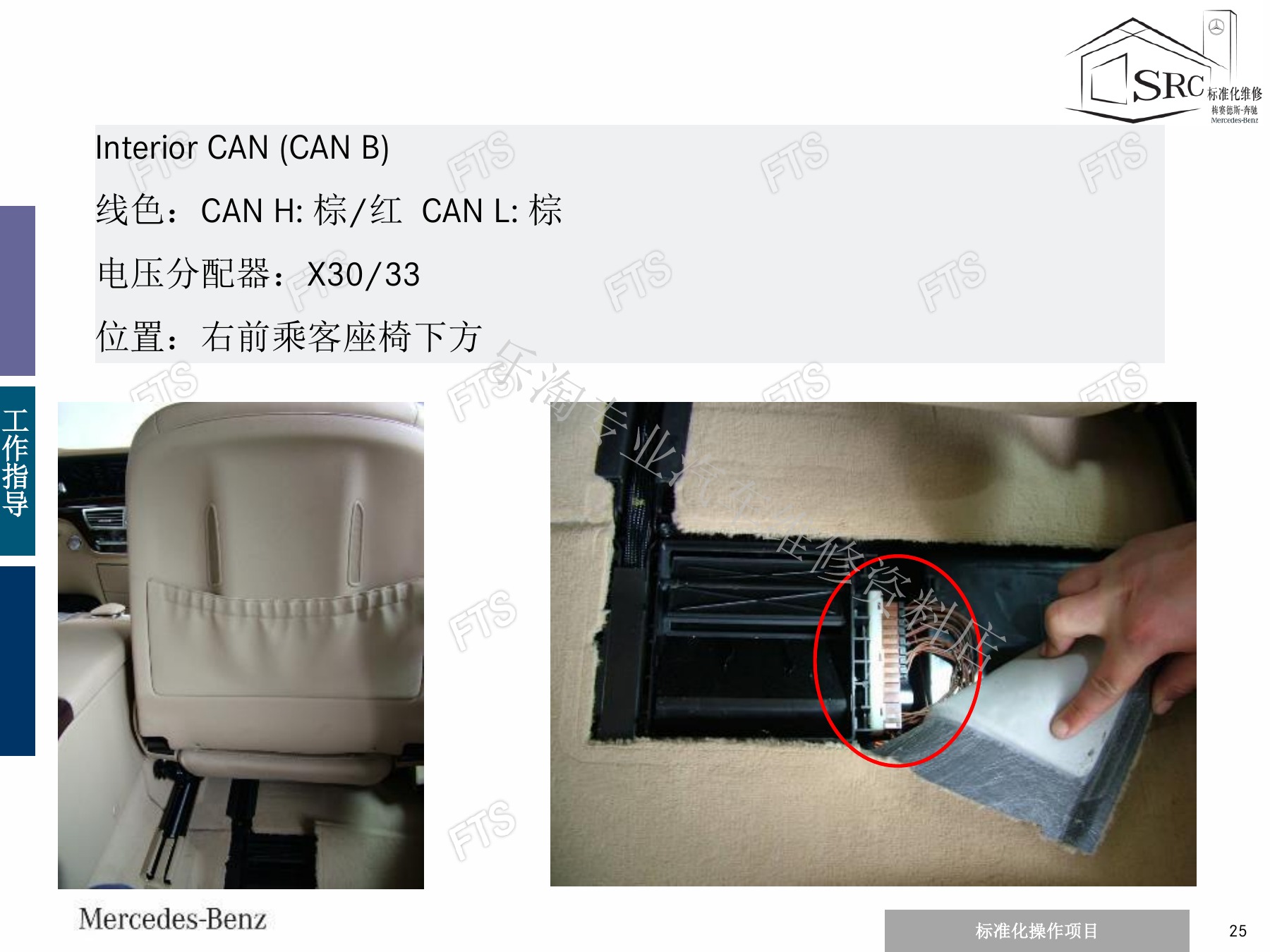

三、车型网络拓扑与控制单元实际安装位置（page-25）

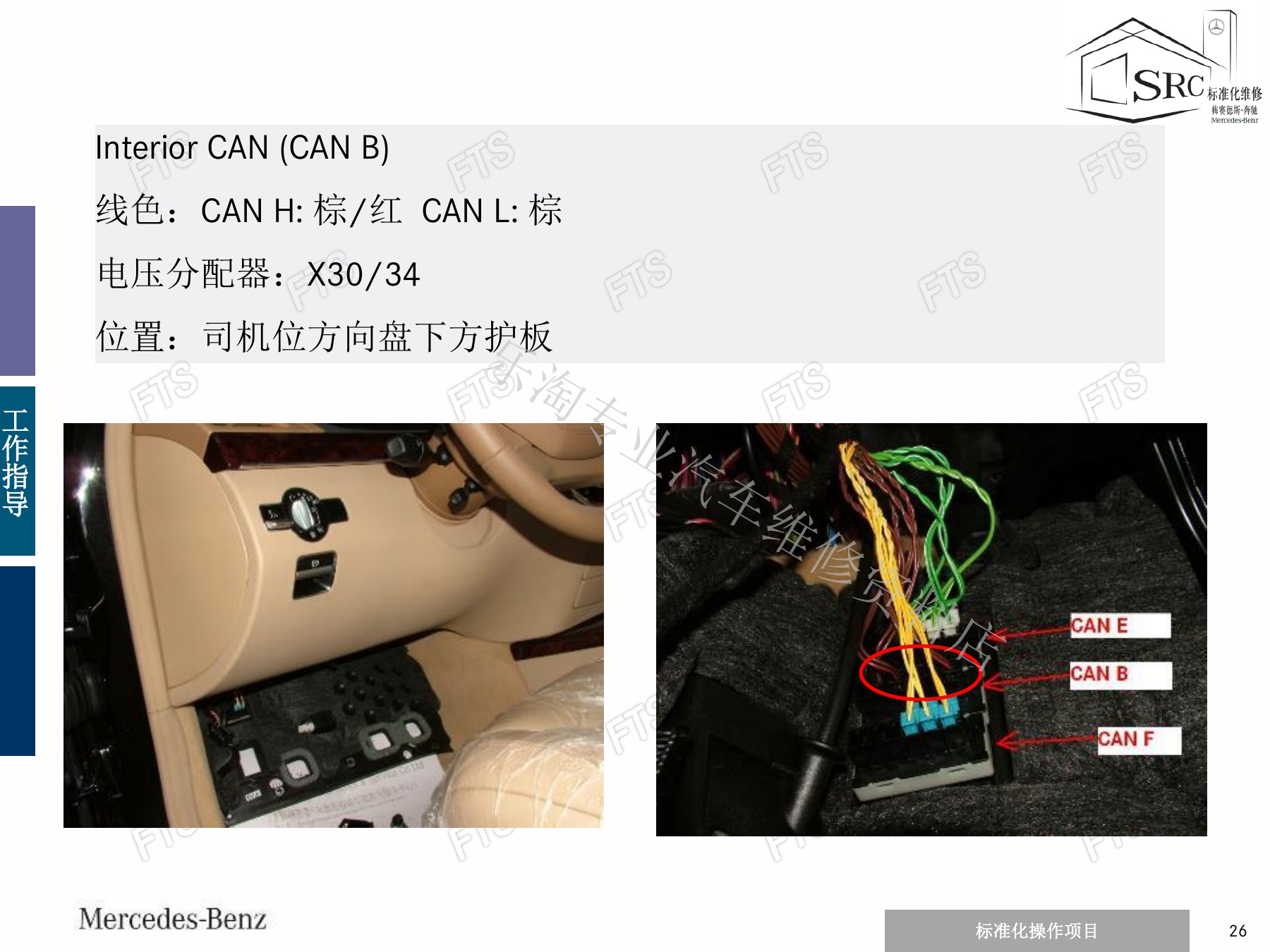

三、车型网络拓扑与控制单元实际安装位置（page-26）

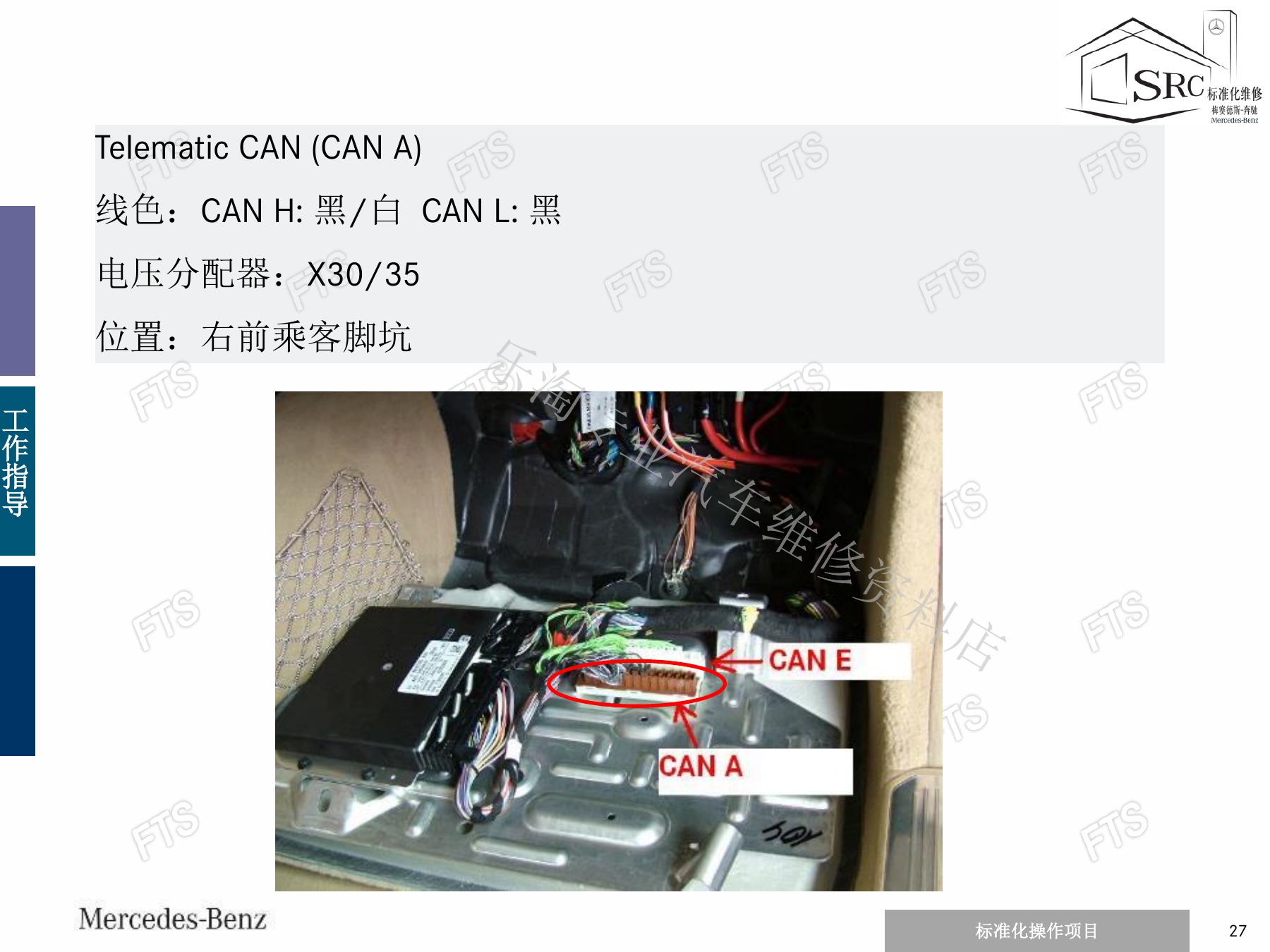

三、车型网络拓扑与控制单元实际安装位置（page-27）

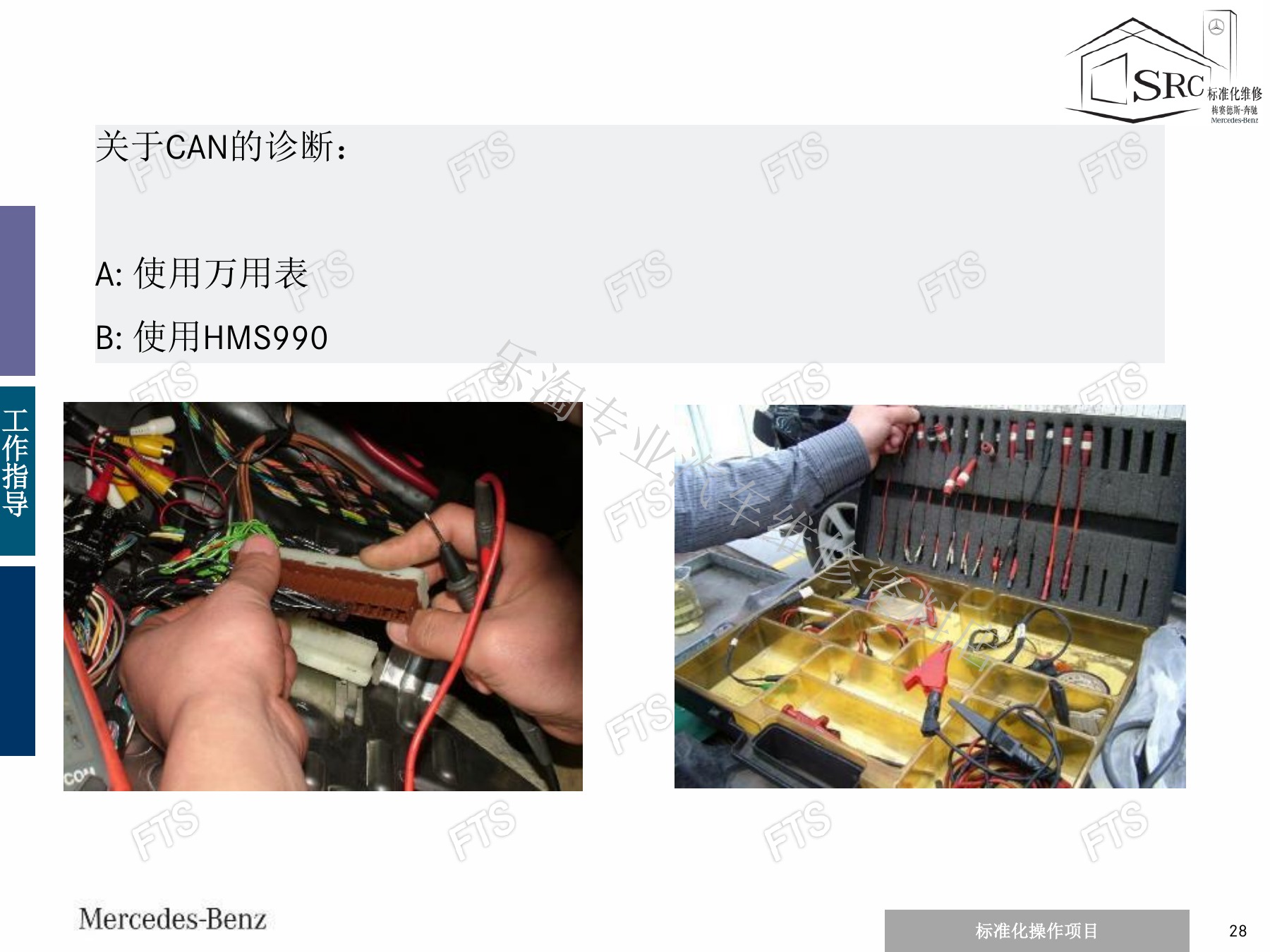

三、车型网络拓扑与控制单元实际安装位置（page-28）

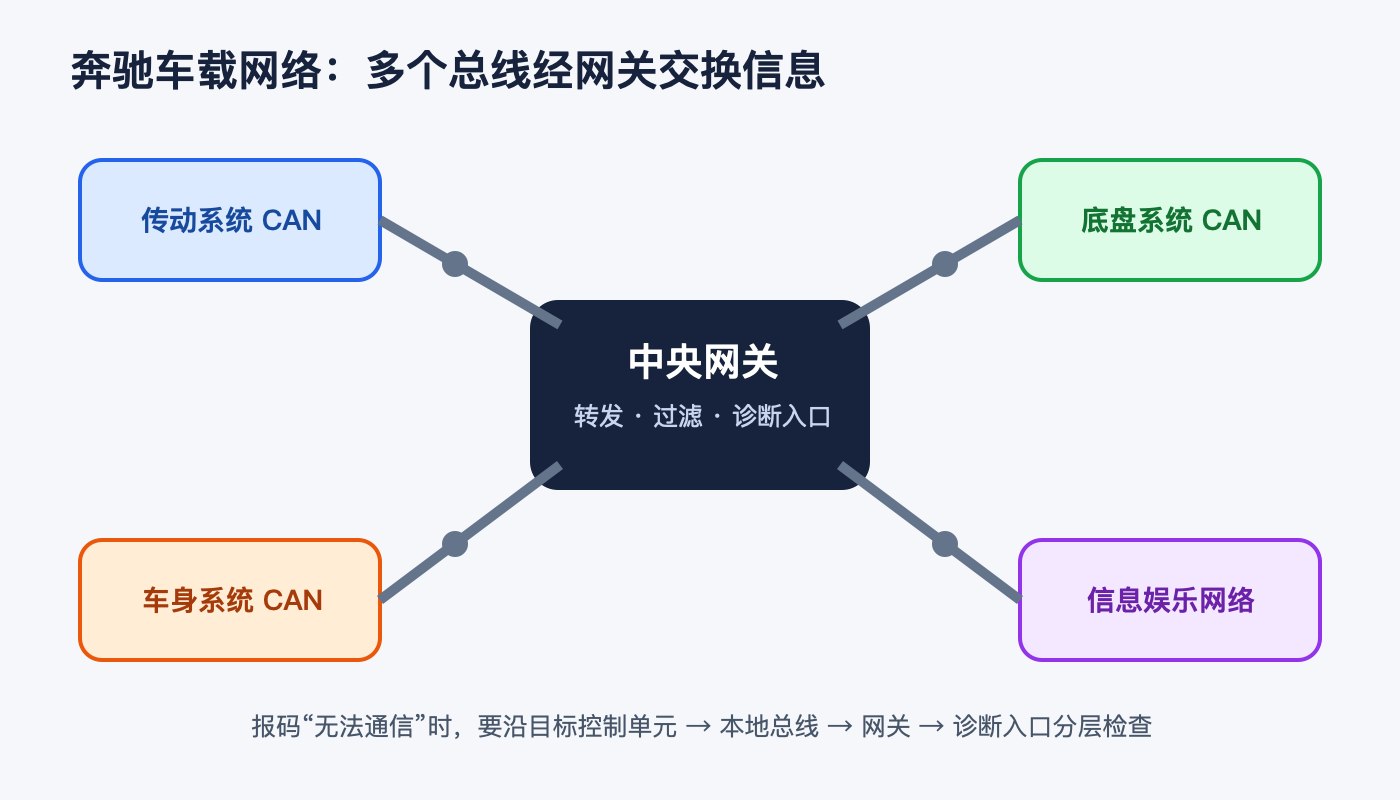

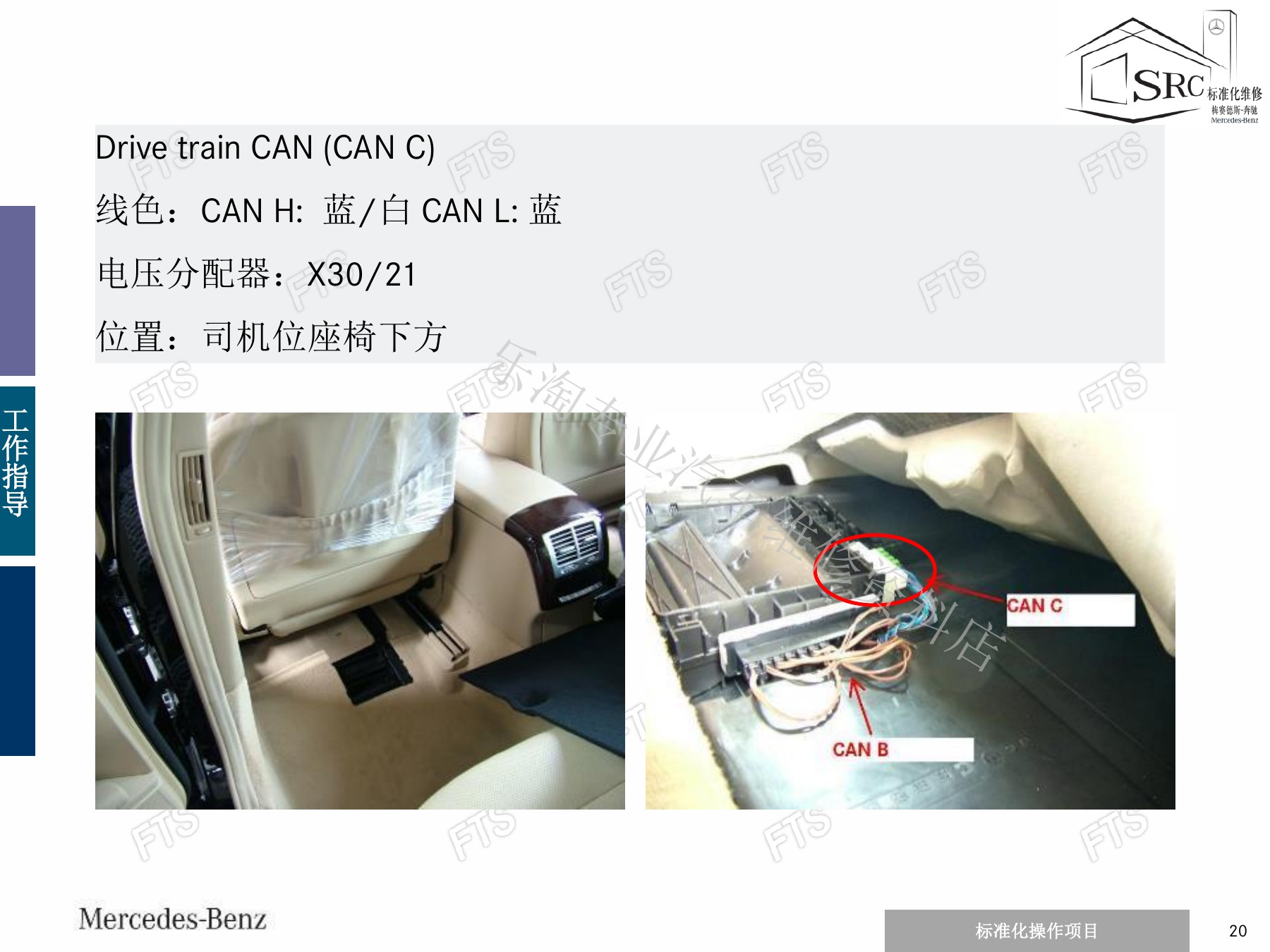

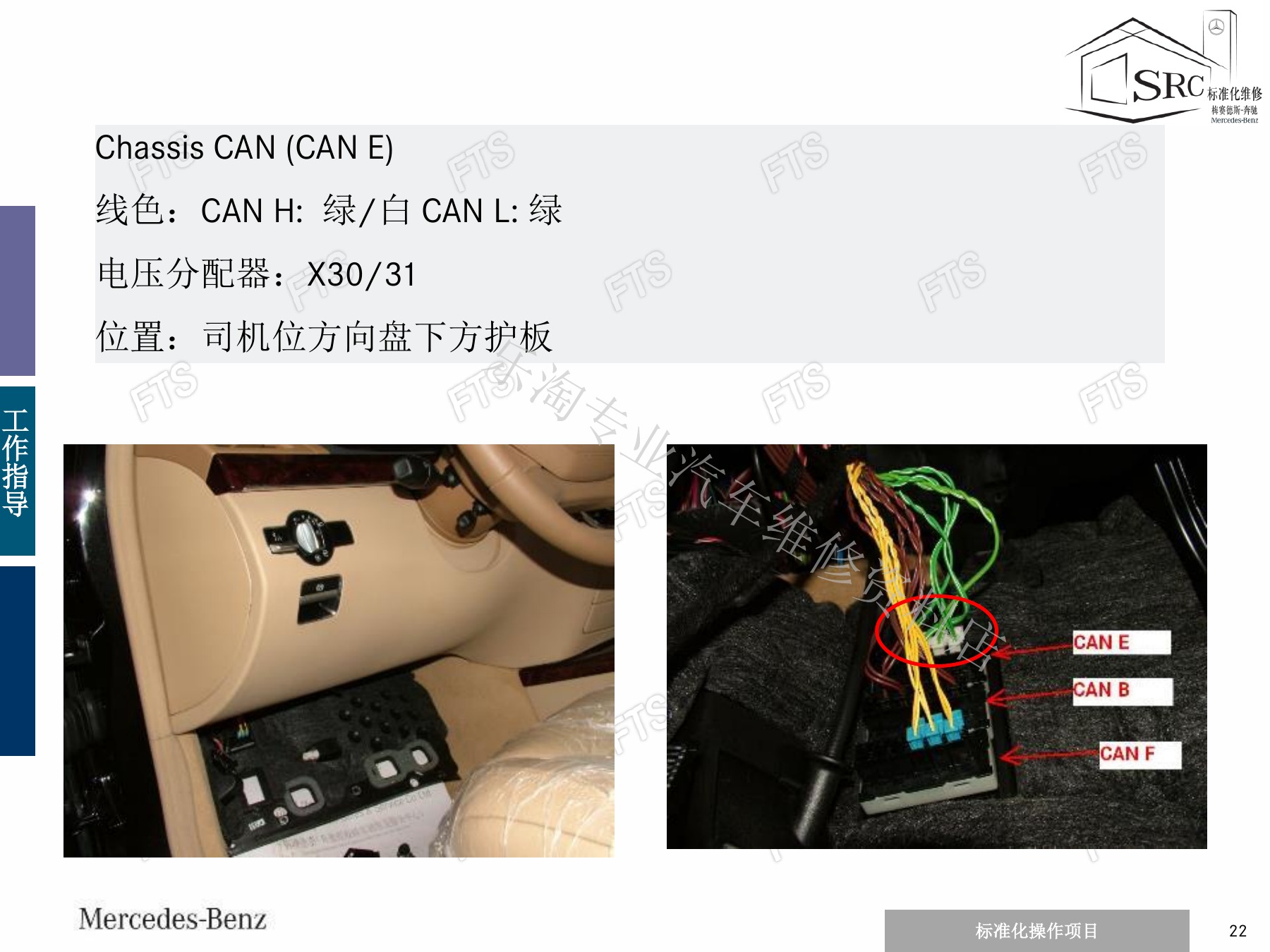

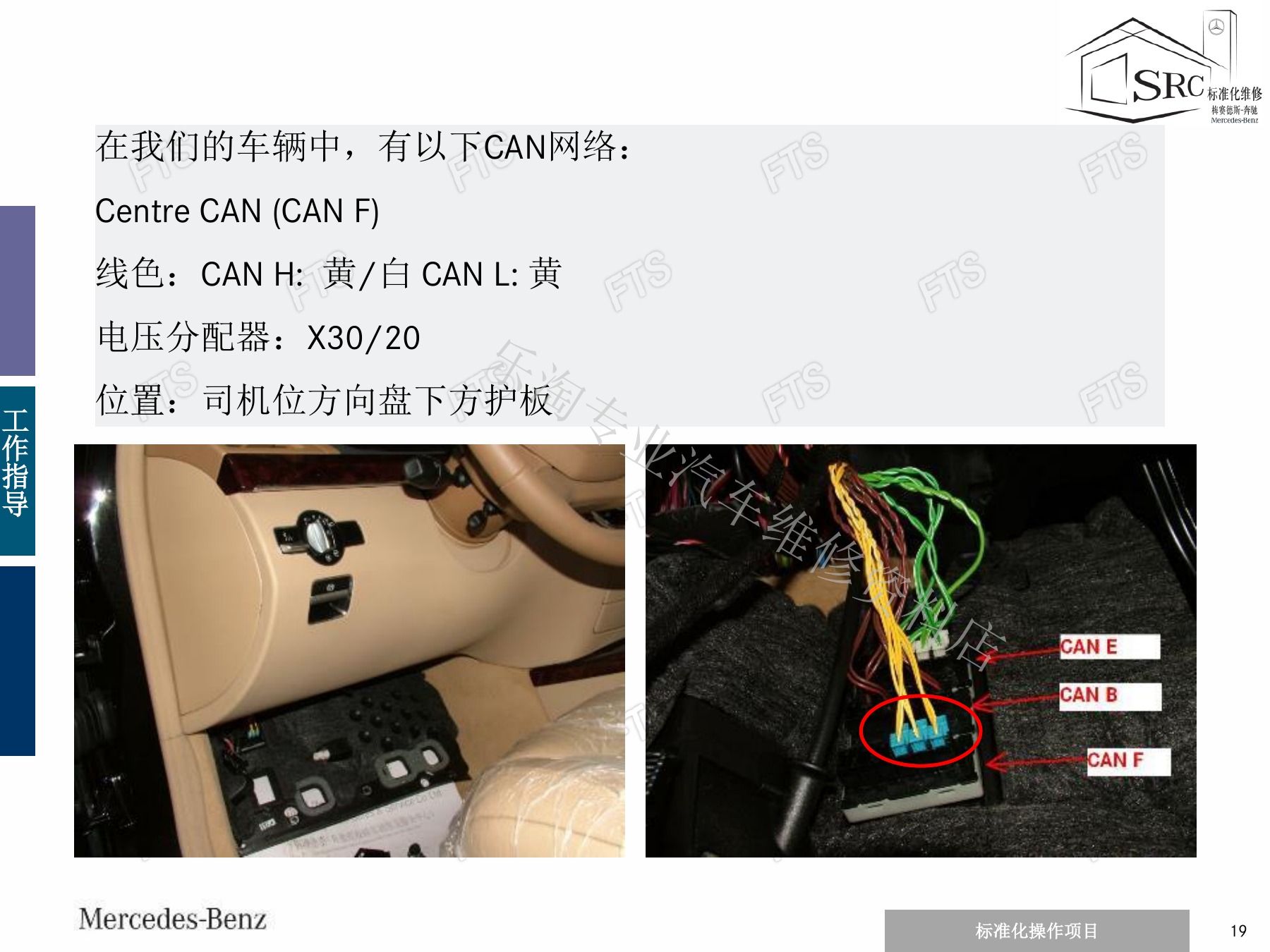

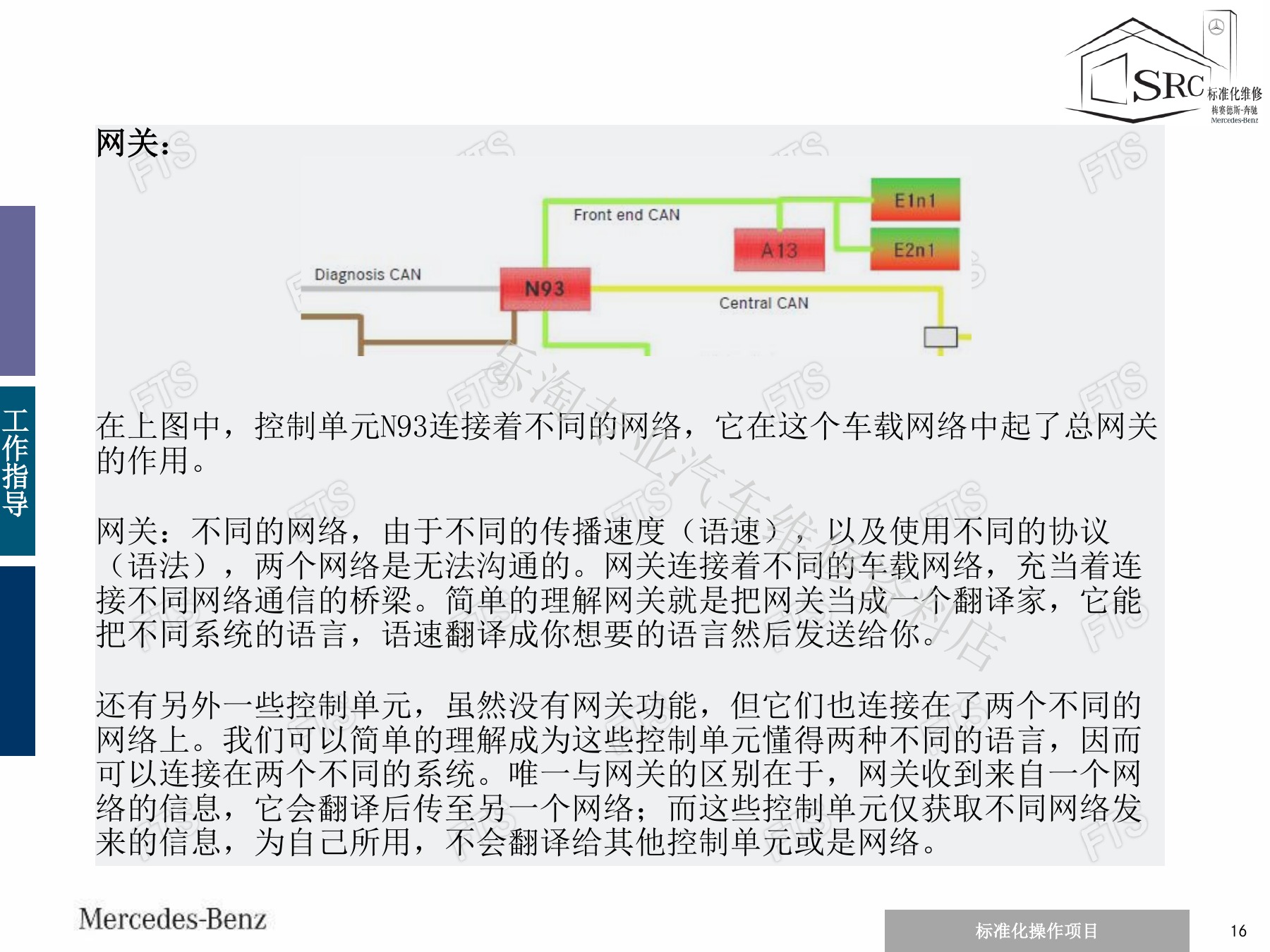

原资料用W221网络图和多处实车照片标出传动、底盘、车内、远程通信等CAN支路及其插接位置。网络图负责说明逻辑连接，实车照片负责把节点落到脚部空间、座椅、行李箱、控制单元盒和线束分配点。诊断应先从快速测试判断失联范围，再结合拓扑查找共同网关、接点和供电，而不是从任意一个控制单元开始拆线。

四、终端电阻、静态电压与分段诊断

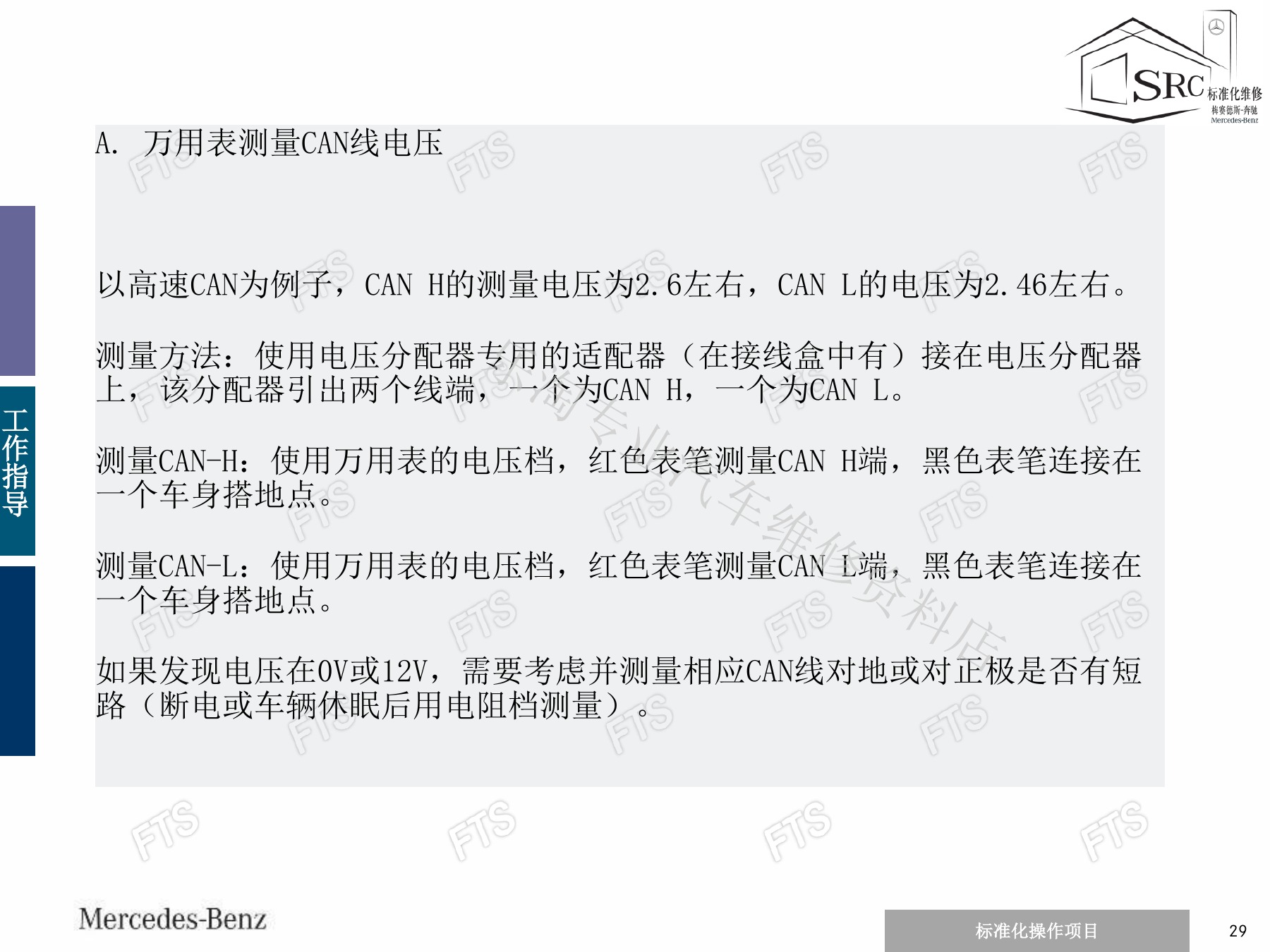

四、终端电阻、静态电压与分段诊断（page-29）
四、终端电阻、静态电压与分段诊断（page-30）

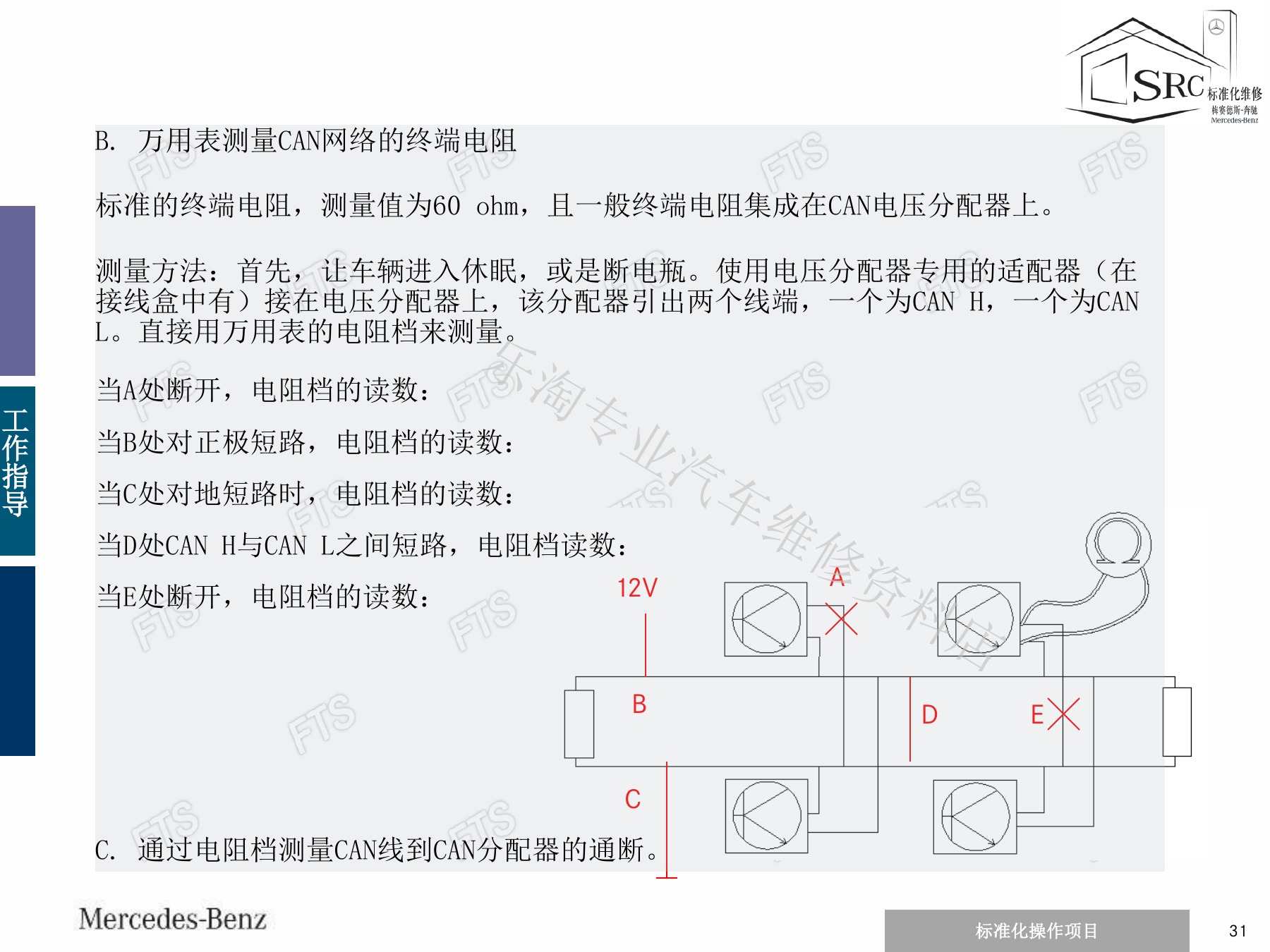

四、终端电阻、静态电压与分段诊断（page-31）

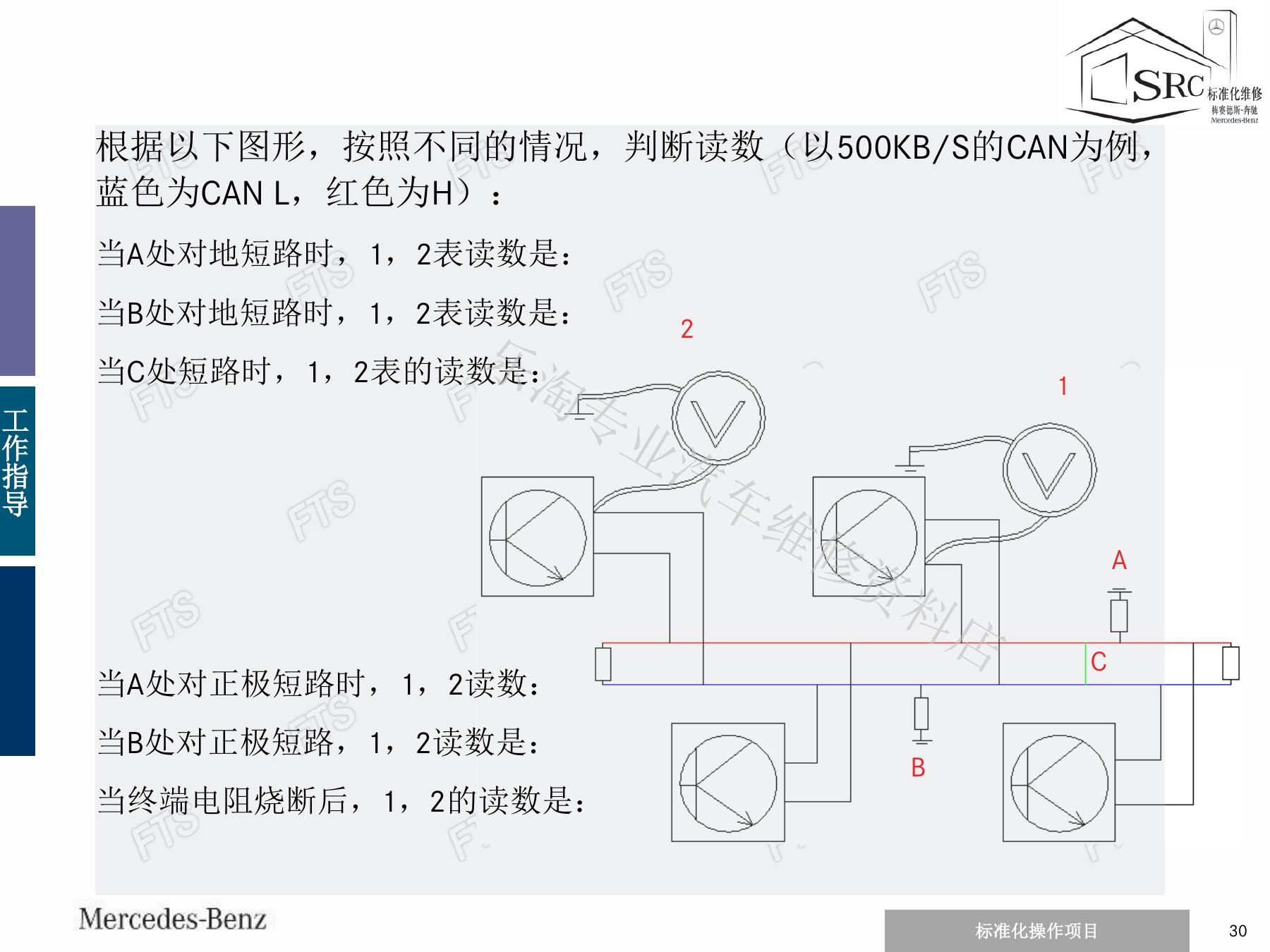

关闭电源并满足车辆休眠条件后，按车型文件选择测点测量总线电阻；通电状态下再检查CAN-H、CAN-L的静态和工作电压。开路、短路到地、短路到正极、两线互短以及终端缺失会留下不同测量特征。任何固定数值都必须结合网络类型、终端结构和被测节点数量解释。

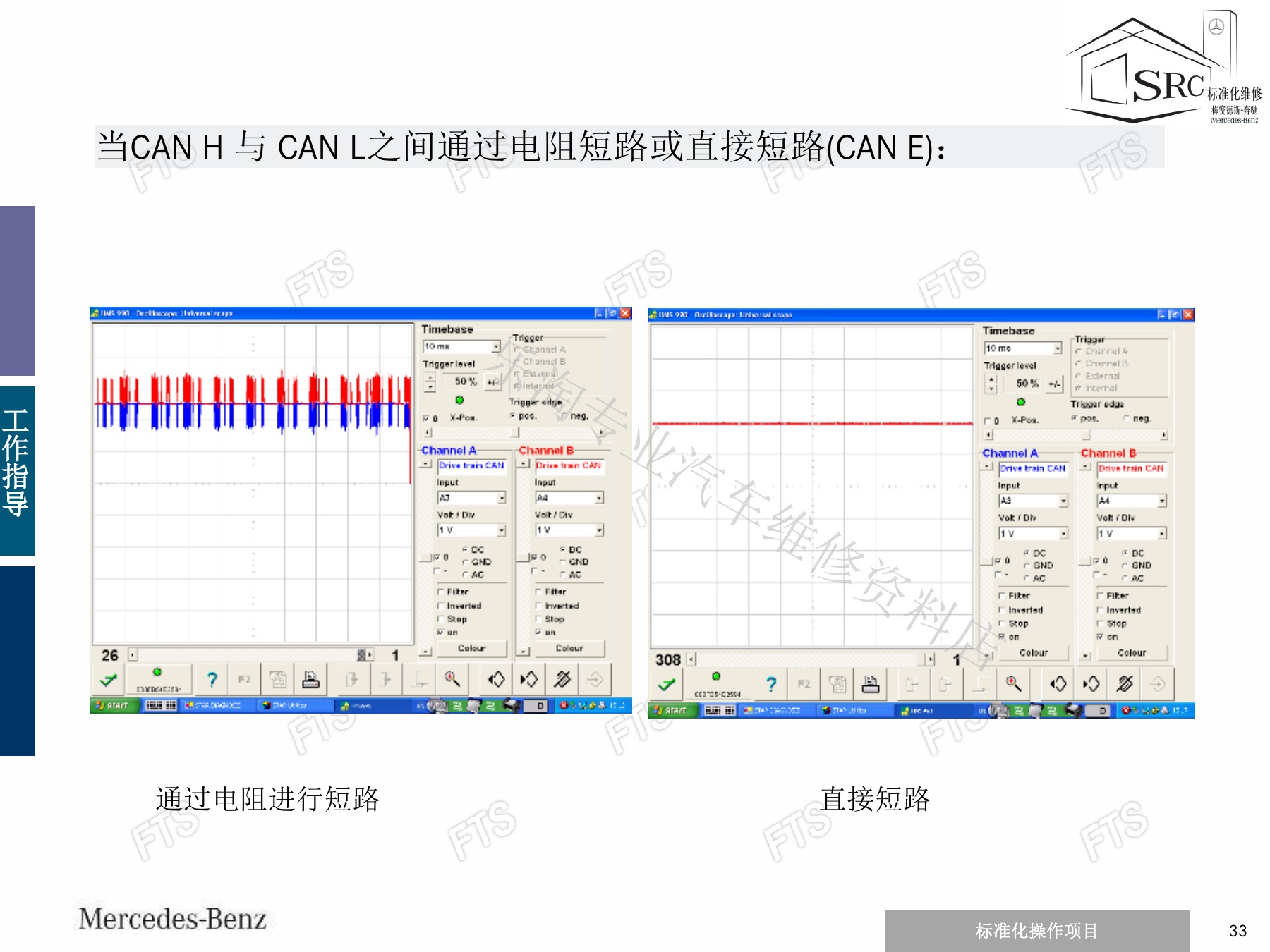

五、示波器波形与CAN-H/CAN-L对比

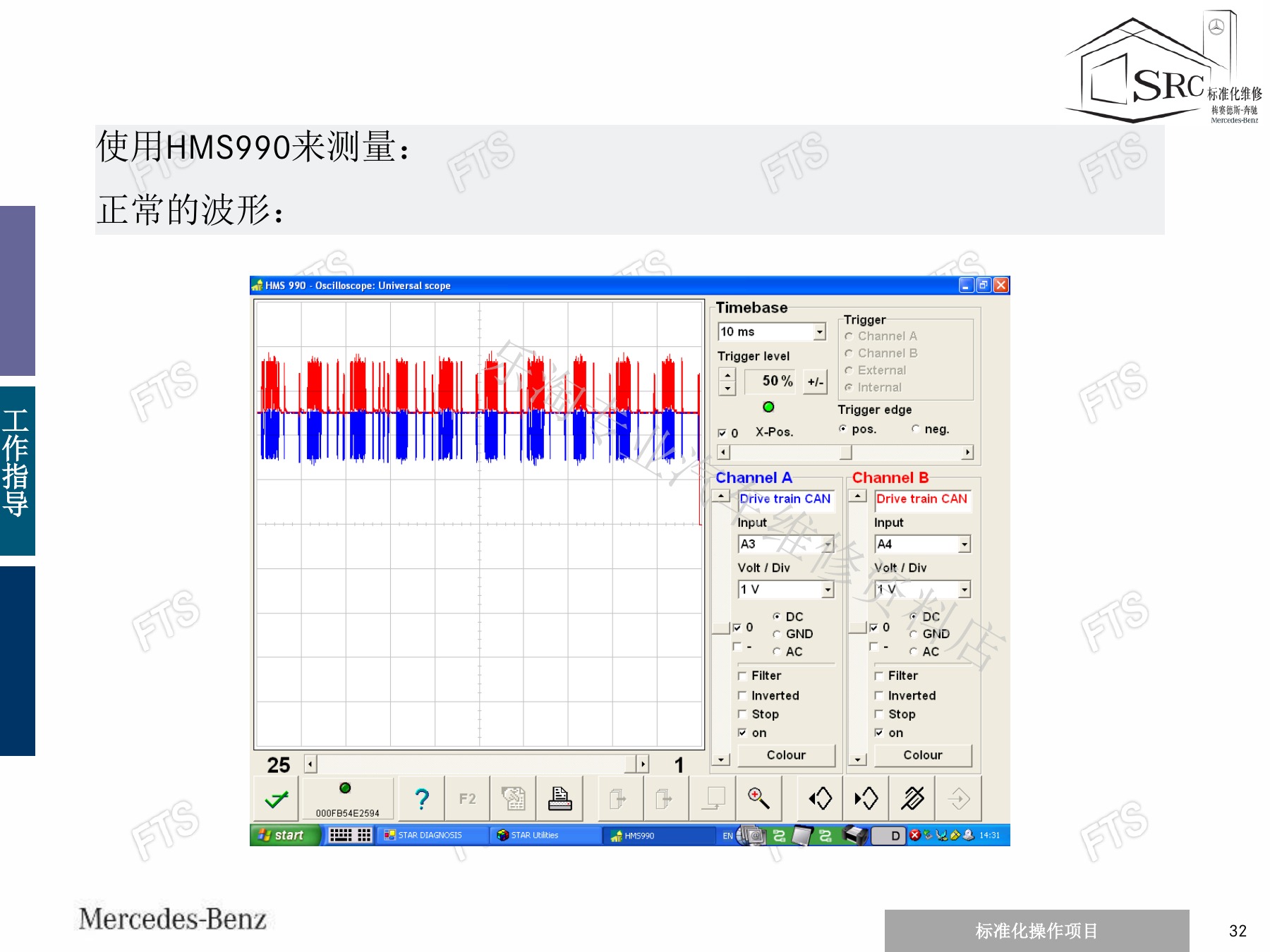

五、示波器波形与CAN-H/CAN-L对比（page-32）
五、示波器波形与CAN-H/CAN-L对比（page-33）

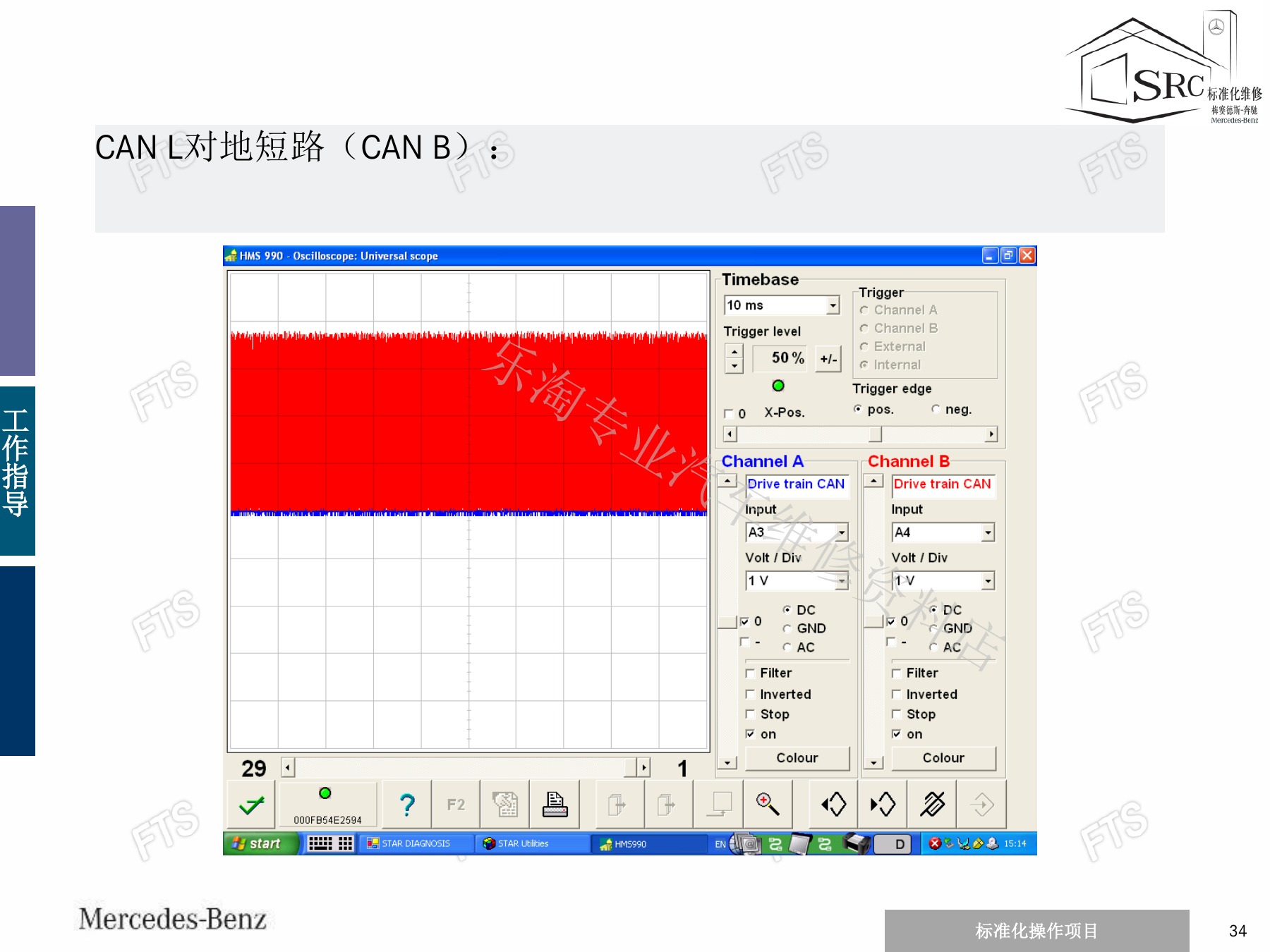

五、示波器波形与CAN-H/CAN-L对比（page-34）
五、示波器波形与CAN-H/CAN-L对比（page-35）
五、示波器波形与CAN-H/CAN-L对比（page-36）

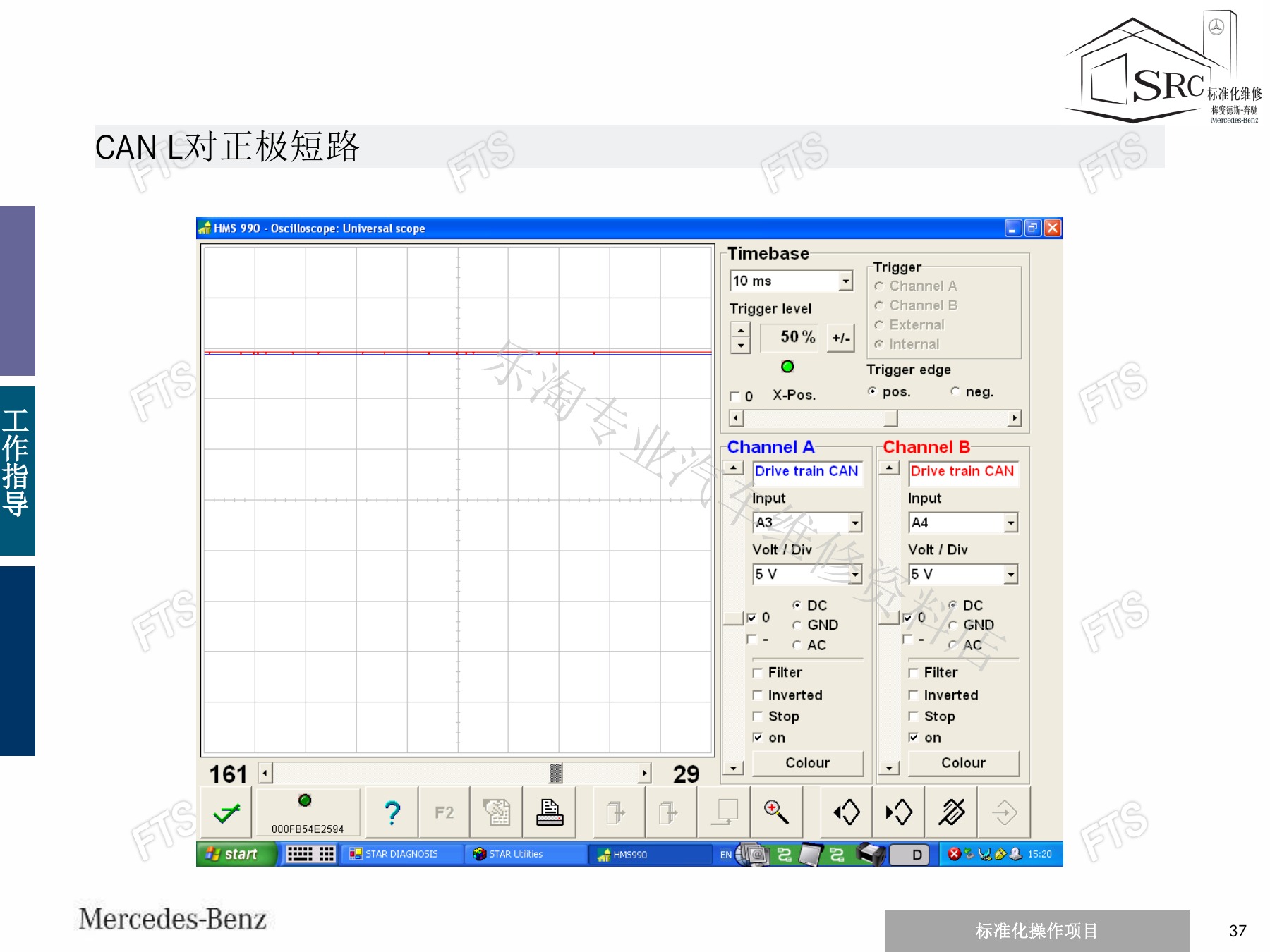

五、示波器波形与CAN-H/CAN-L对比（page-37）

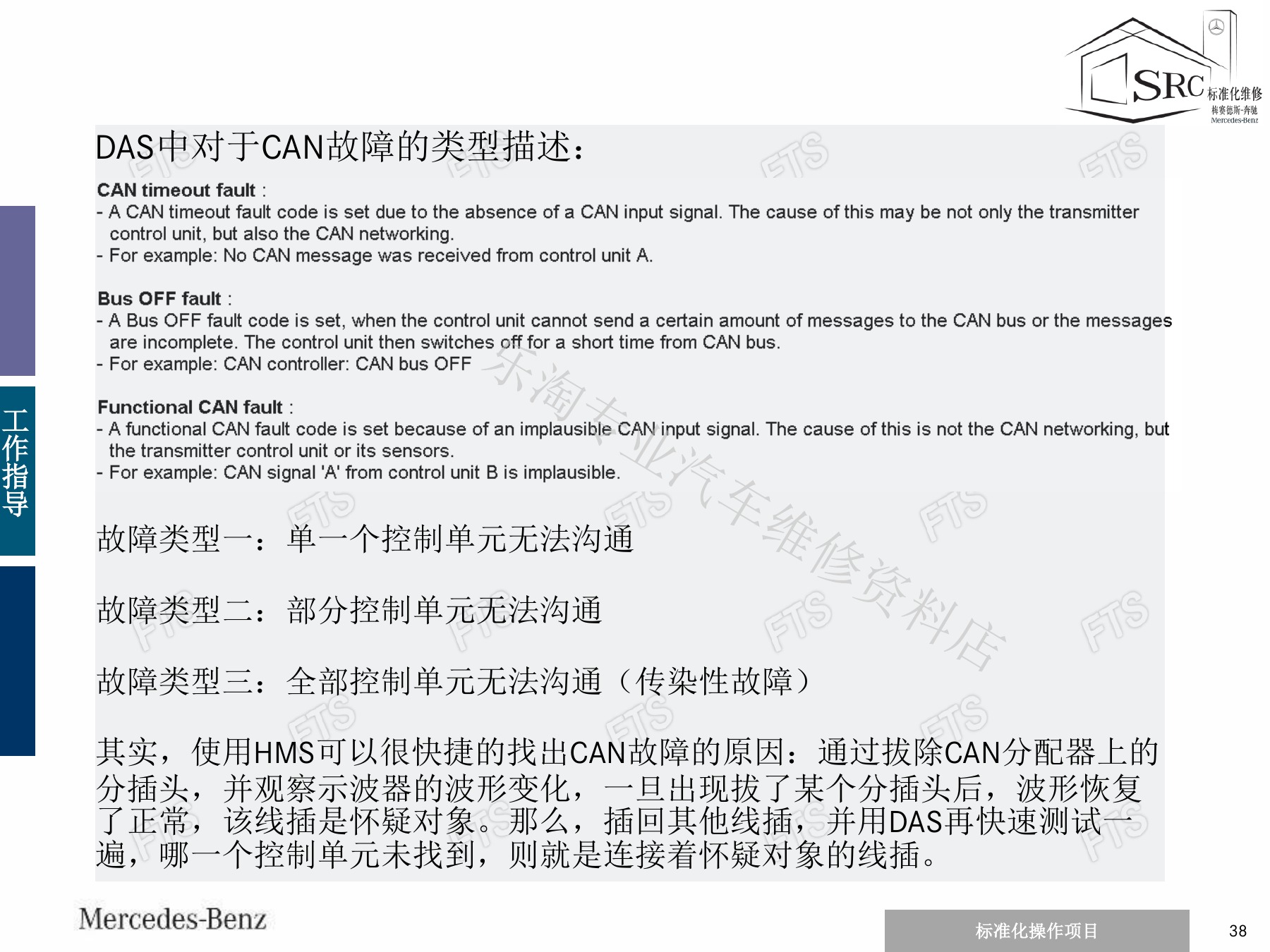

五、示波器波形与CAN-H/CAN-L对比（page-38）

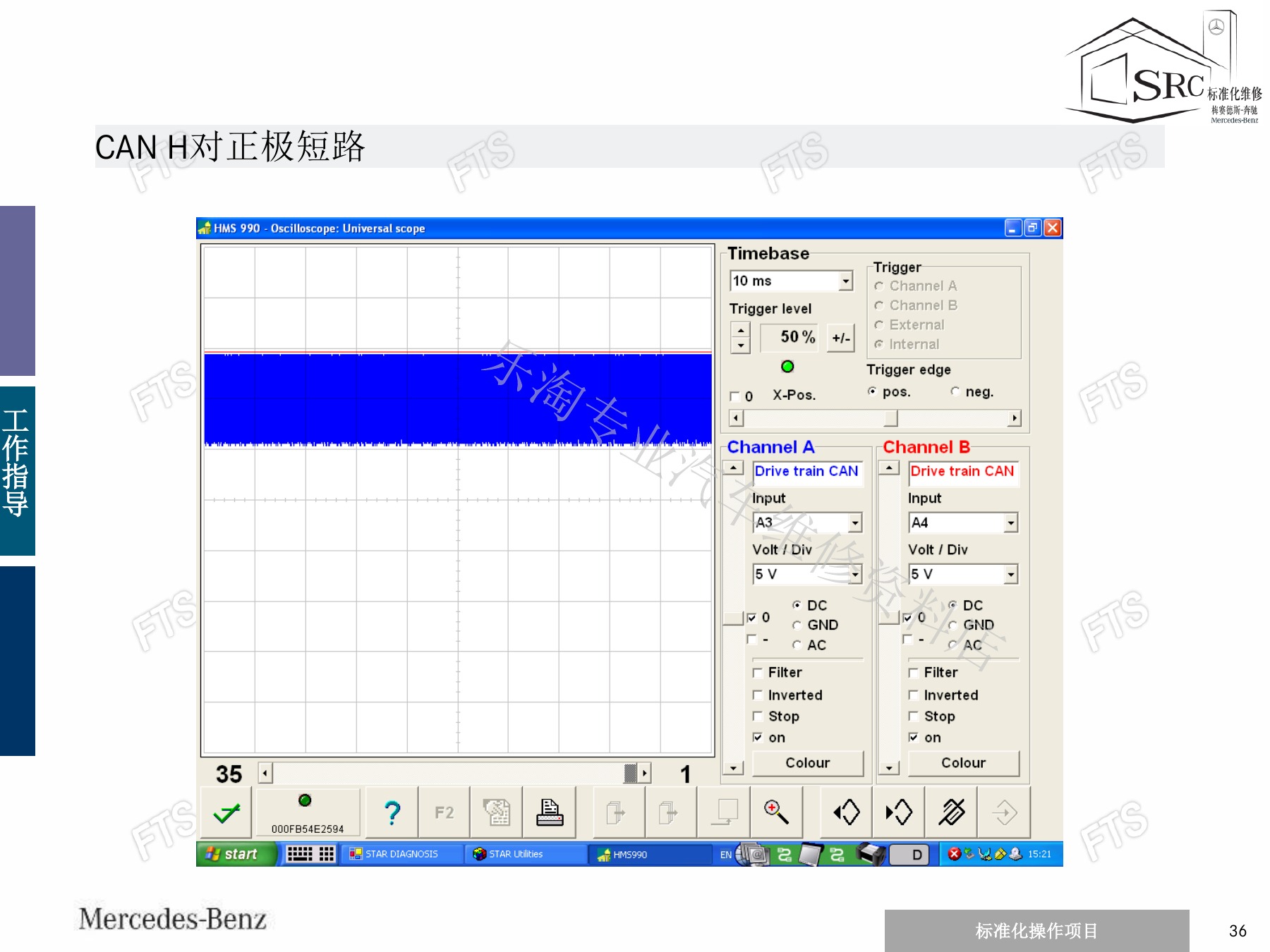

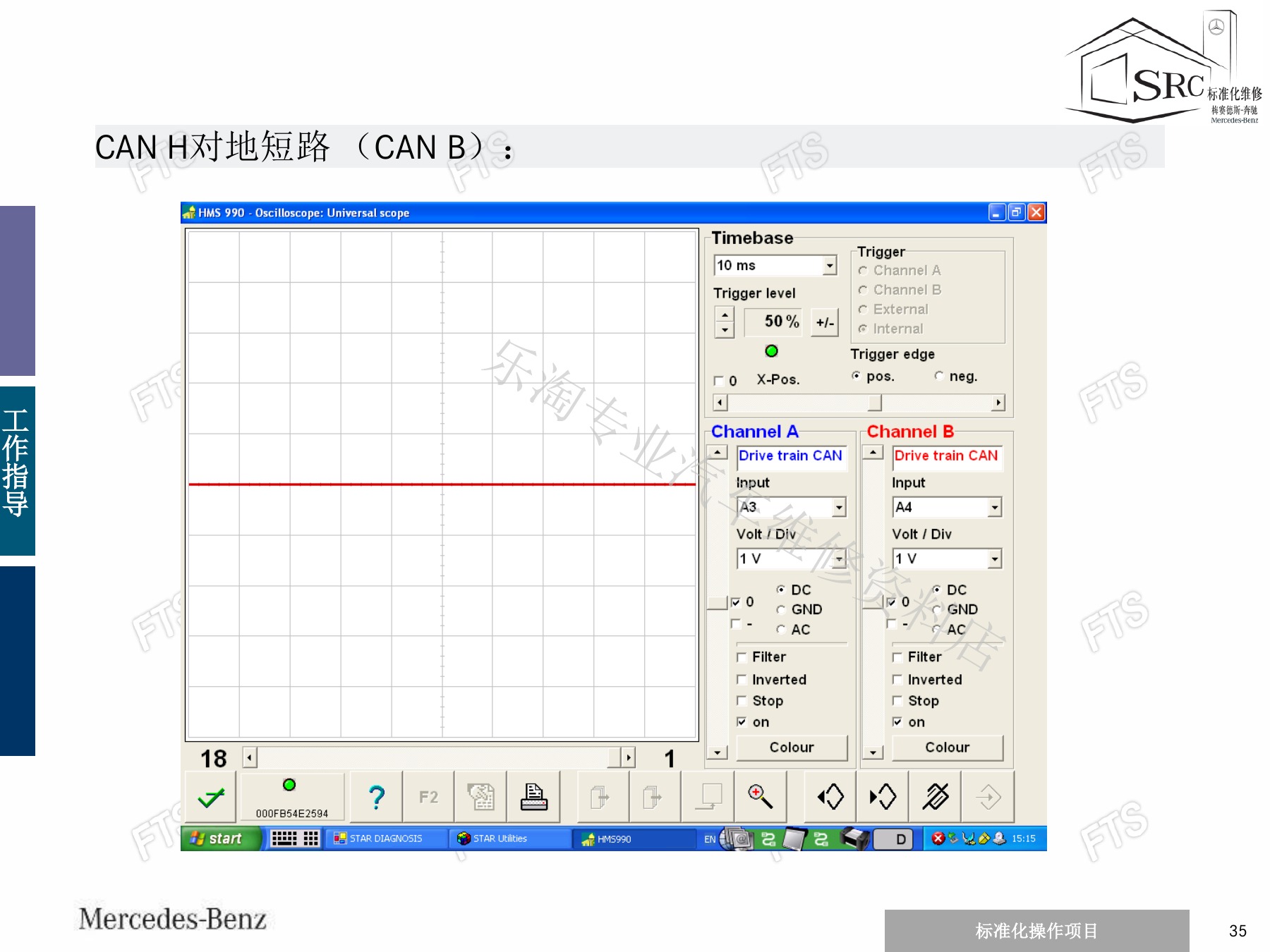

原资料使用历史版HMS软件展示CAN-H、CAN-L及差分波形。正常诊断要同时观察幅值、基准电平、对称性、上升下降沿、反射和干扰；只看单根线可能漏掉共模偏移或两线同时异常。记录时保留时间基准、探头衰减、接地位置和工况，便于与正常车辆或标准波形比较。

六、LIN单线网络的主从结构与故障定位

六、LIN单线网络的主从结构与故障定位（page-39）

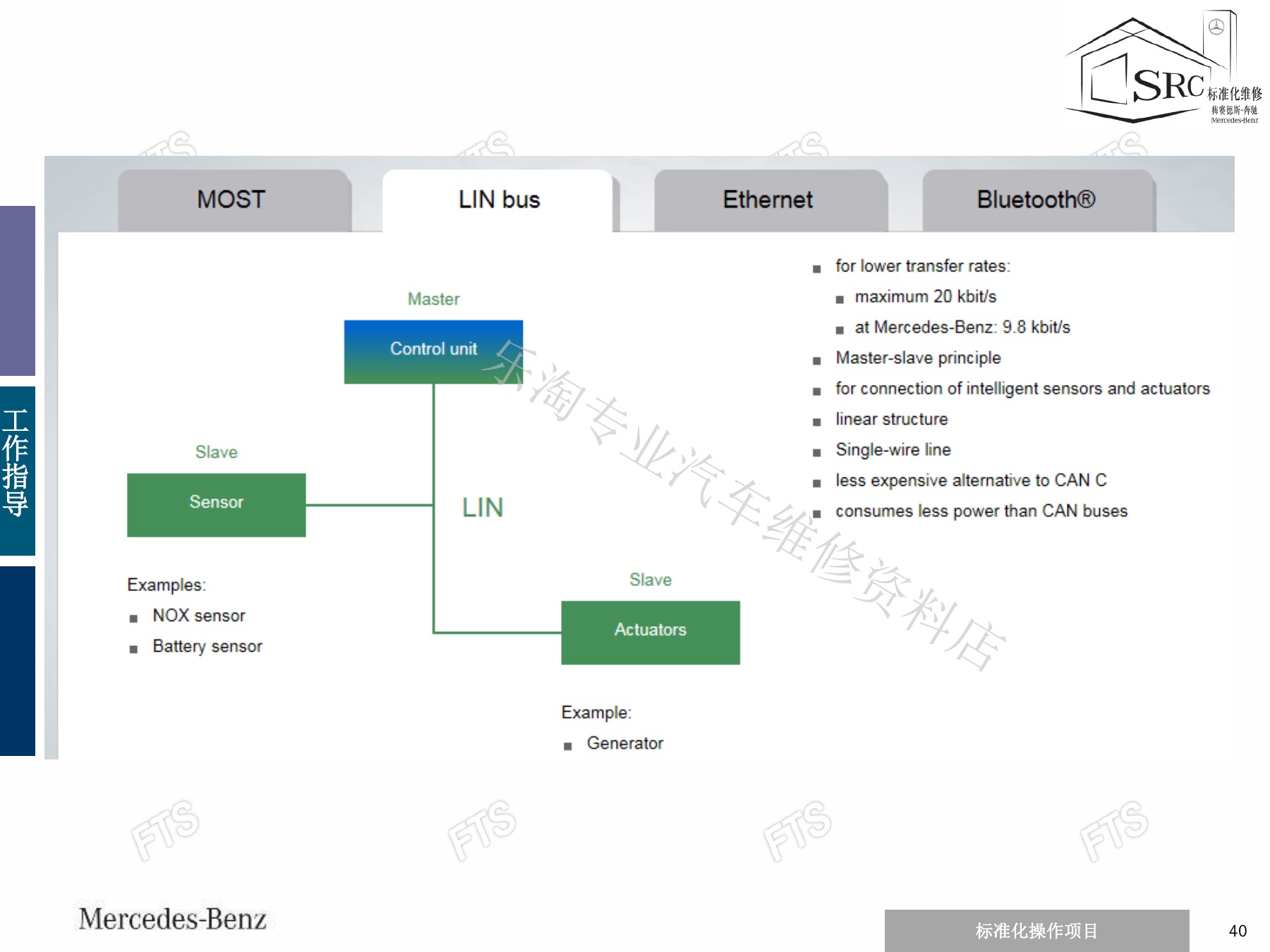

六、LIN单线网络的主从结构与故障定位（page-40）

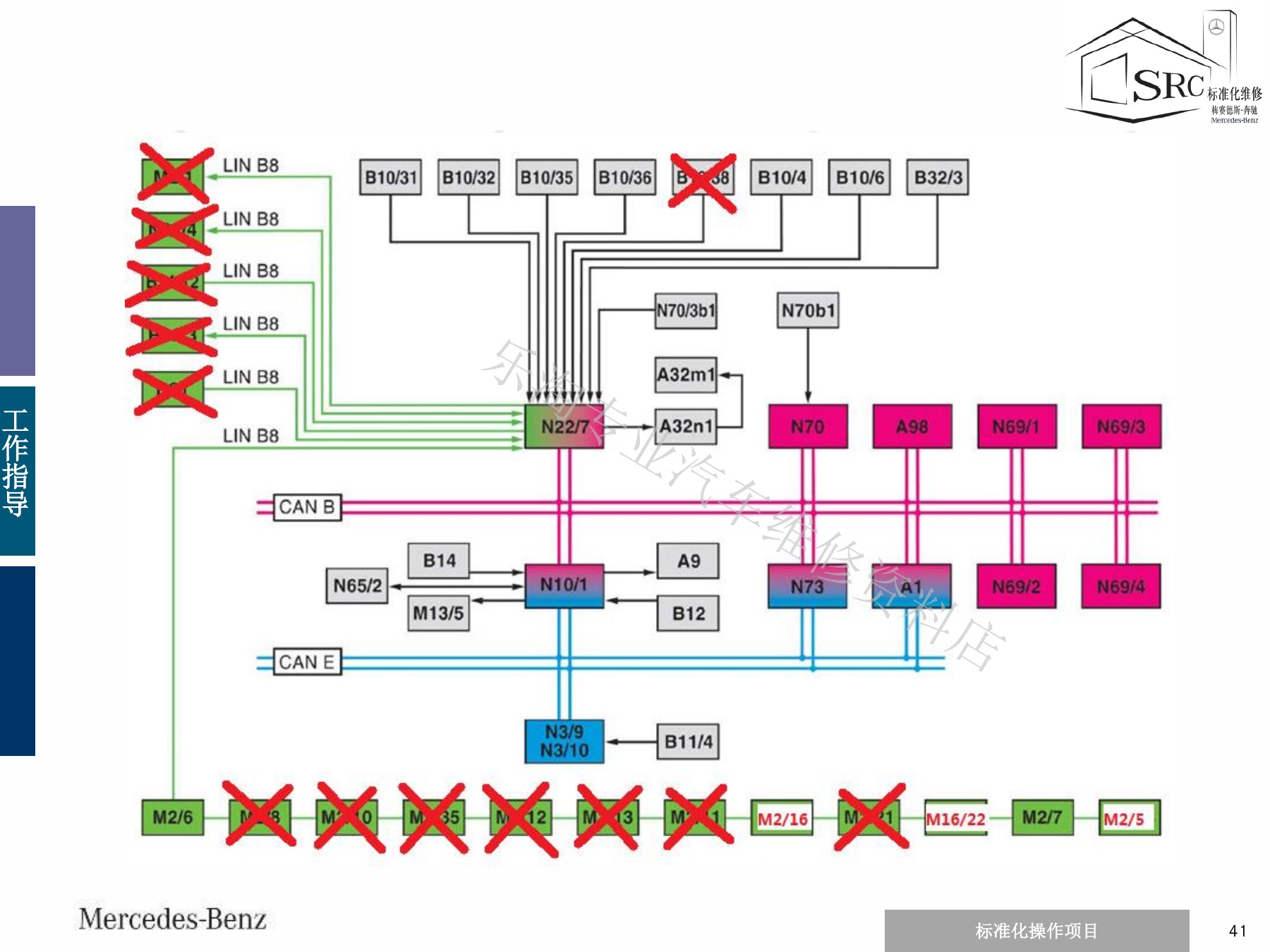

六、LIN单线网络的主从结构与故障定位（page-41）
六、LIN单线网络的主从结构与故障定位（page-42）

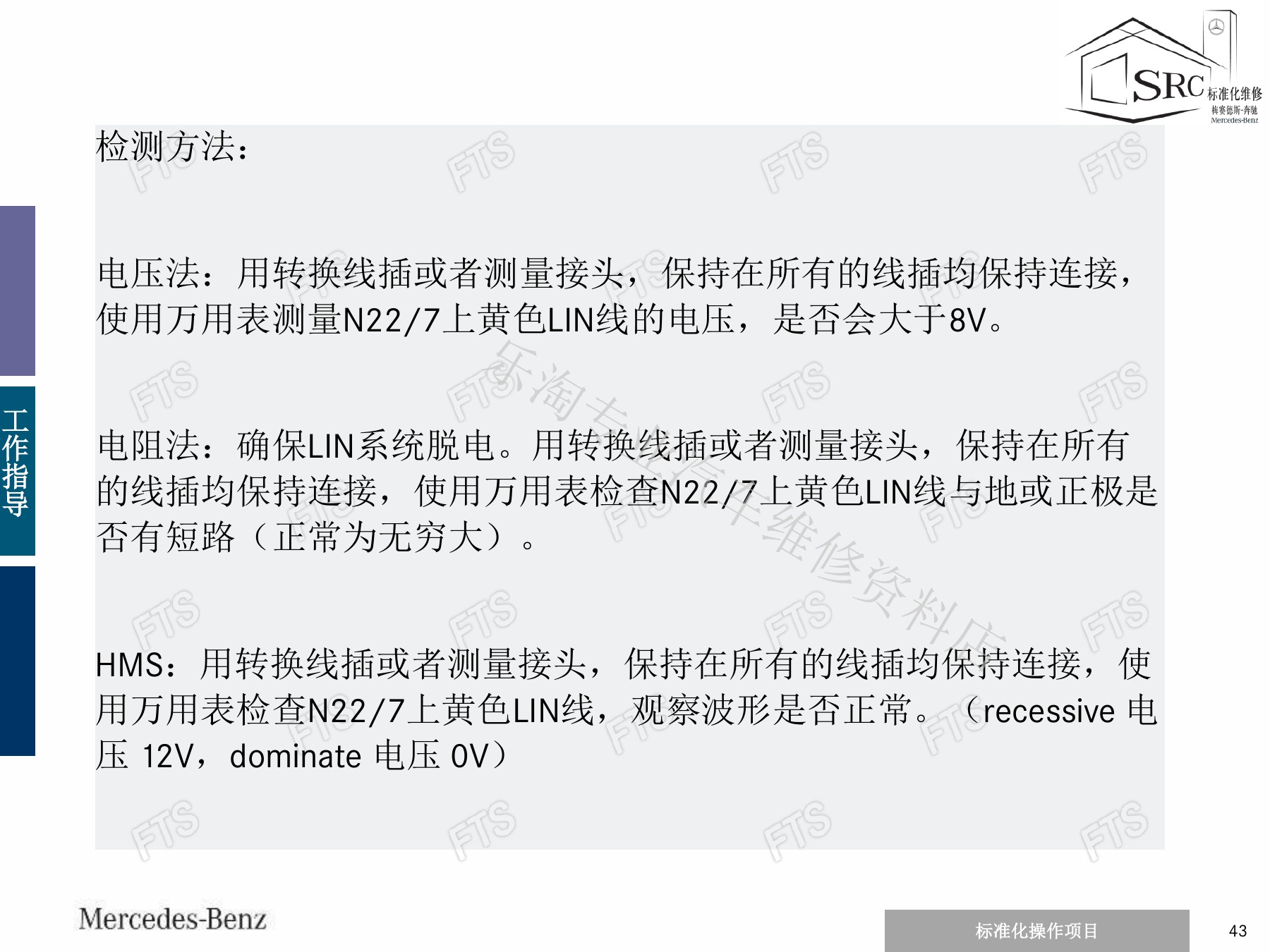

六、LIN单线网络的主从结构与故障定位（page-43）

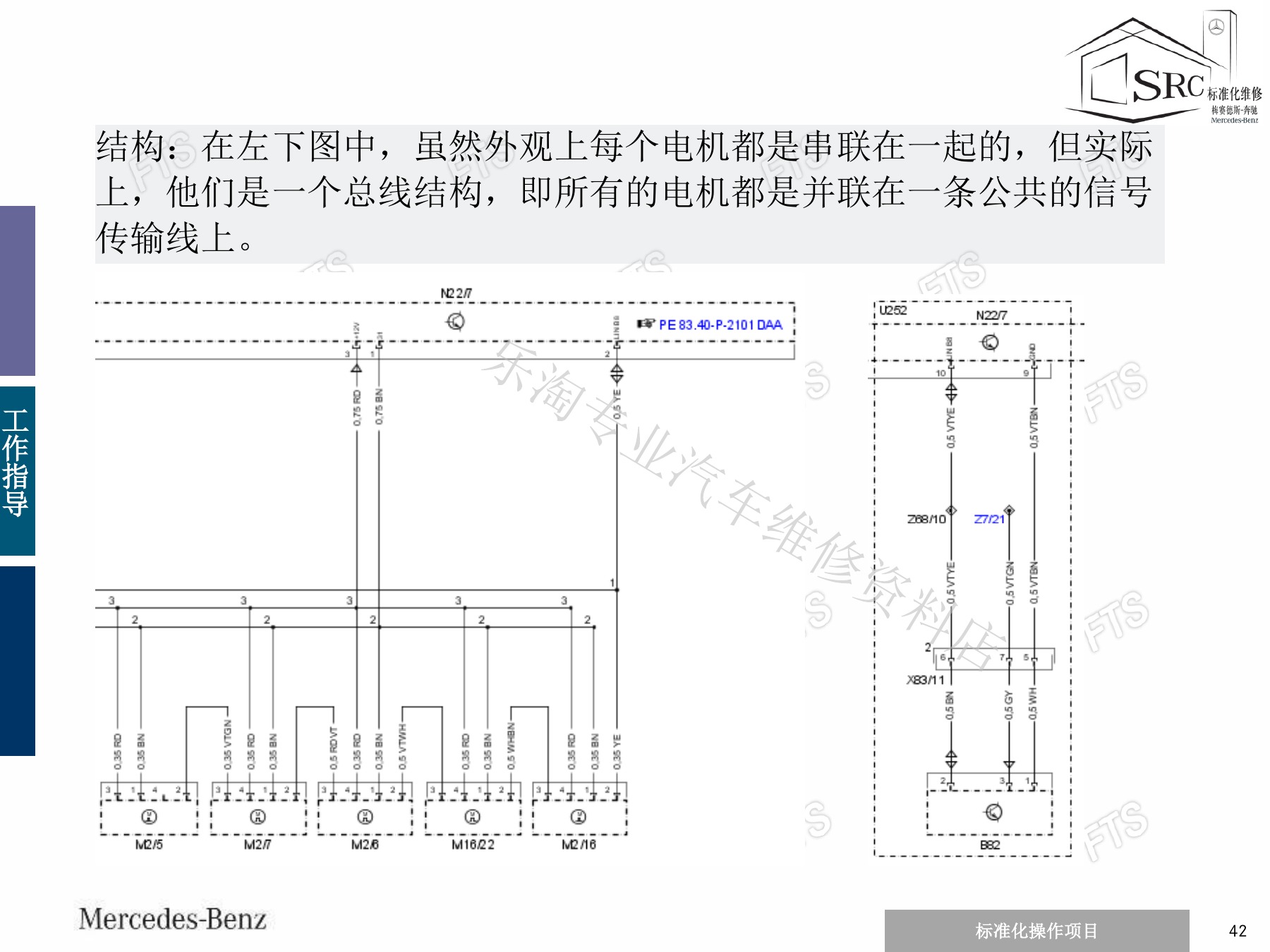

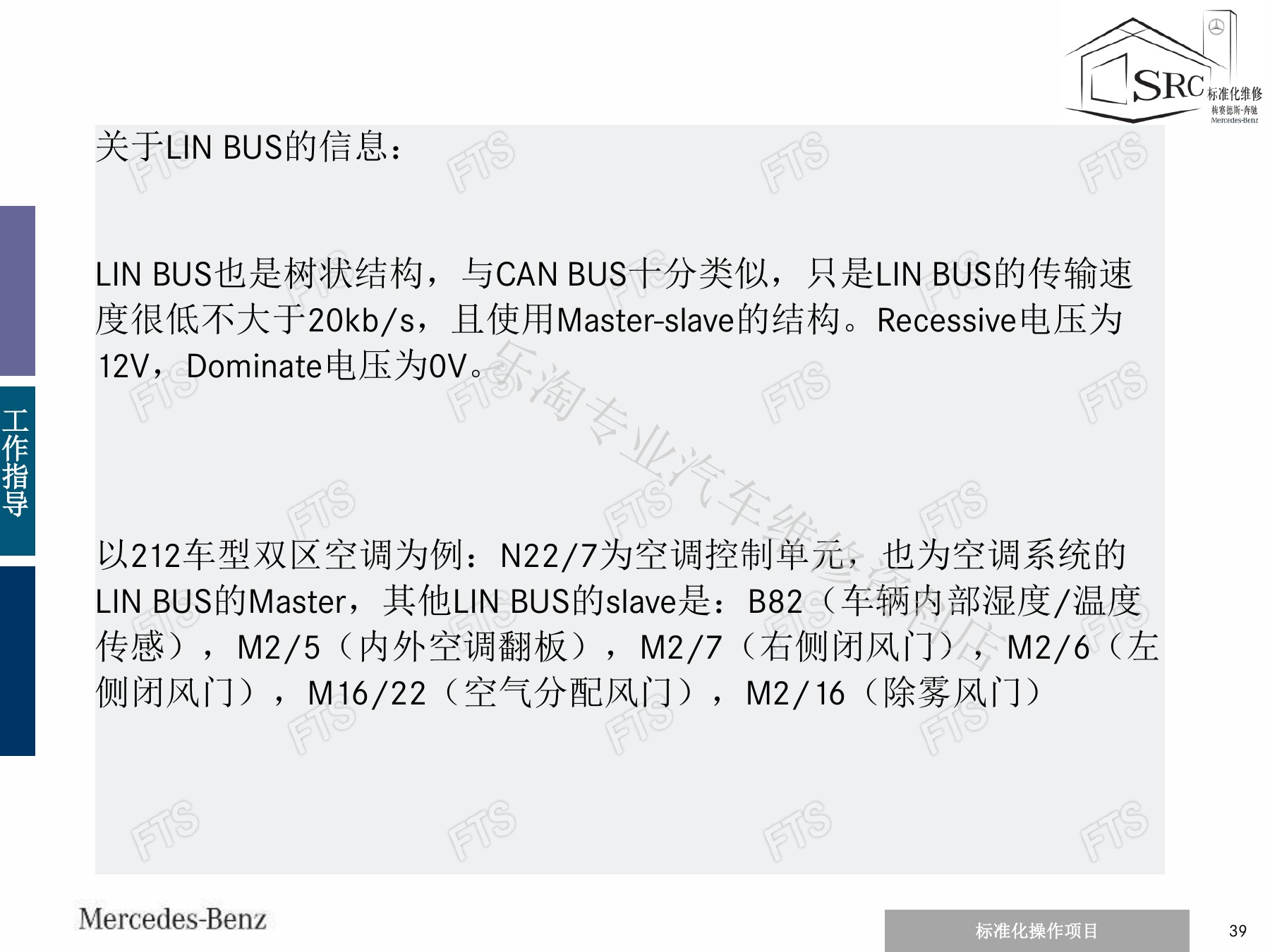

LIN通常由一个主节点调度多个从节点，通过单线传输数据，成本低于CAN，常用于舒适和局部执行器。资料展示LIN与CAN的层级关系、波形及电路图。若整条LIN支路失效，先检查主节点供电、接地和输出；若从某个部件之后全部失联，则沿串接方向检查中间节点、插头和线束。

七、FlexRay静态段、动态段与冗余通道

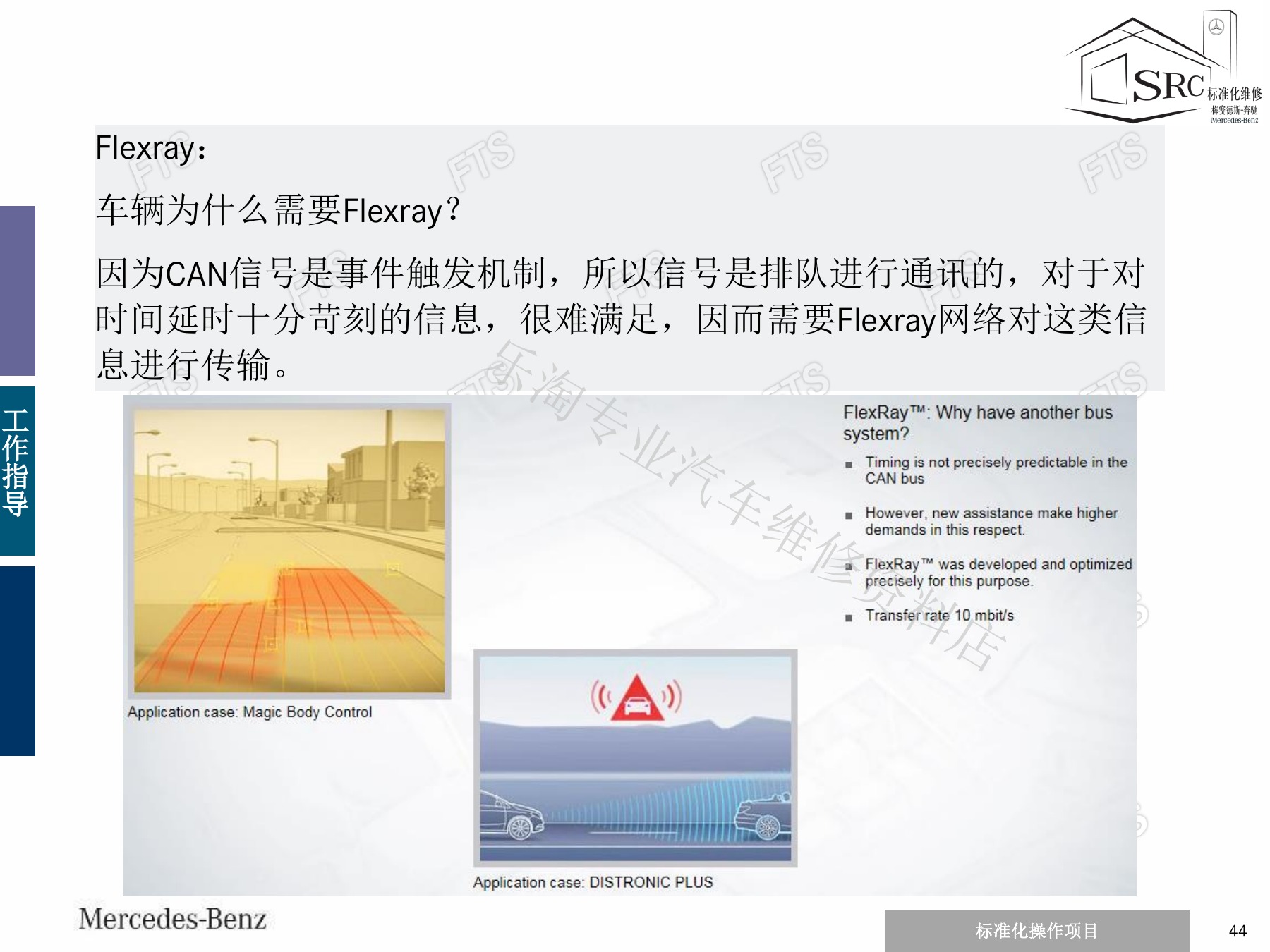

七、FlexRay静态段、动态段与冗余通道（page-44）
七、FlexRay静态段、动态段与冗余通道（page-45）

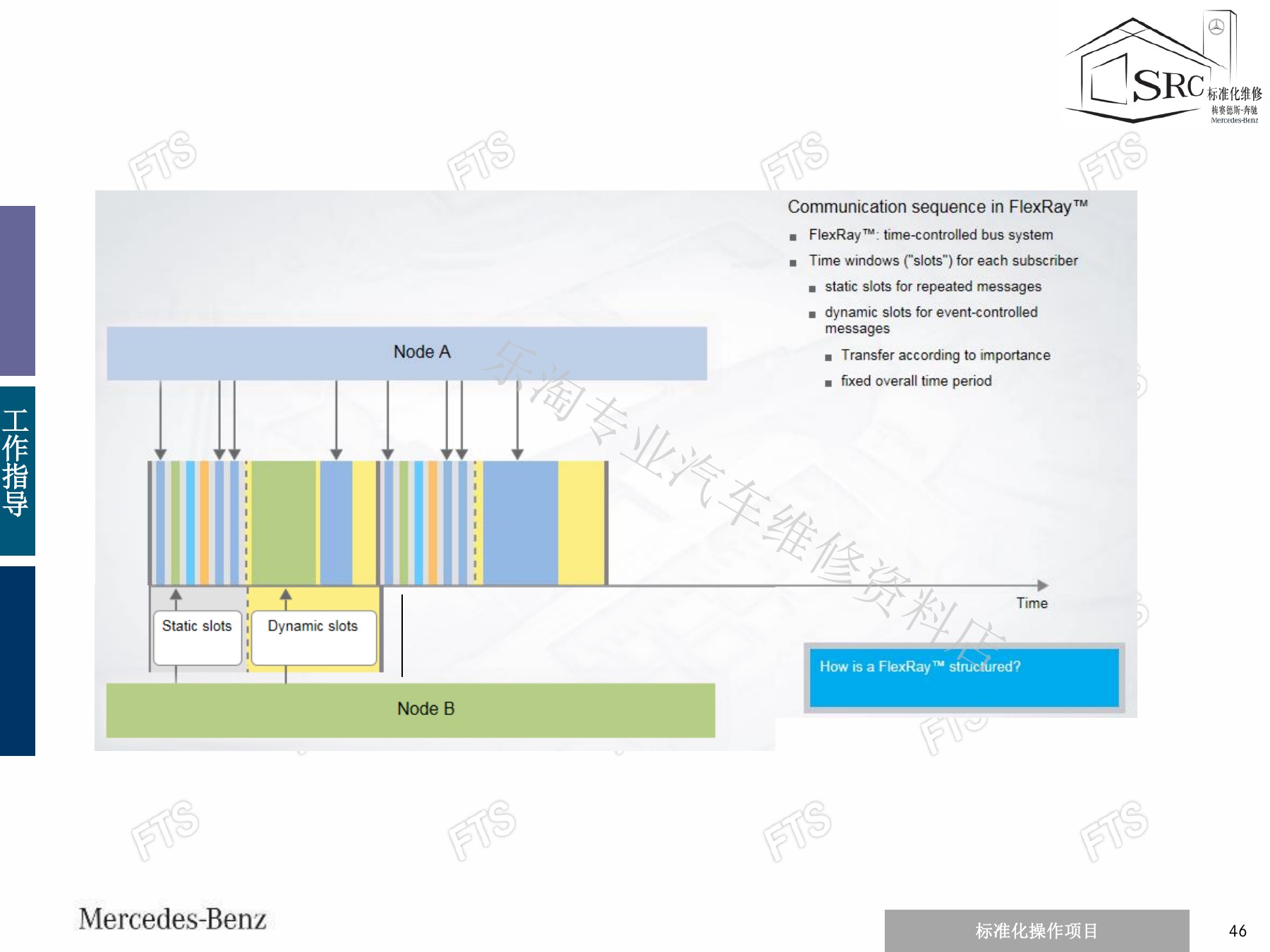

七、FlexRay静态段、动态段与冗余通道（page-46）
七、FlexRay静态段、动态段与冗余通道（page-47）

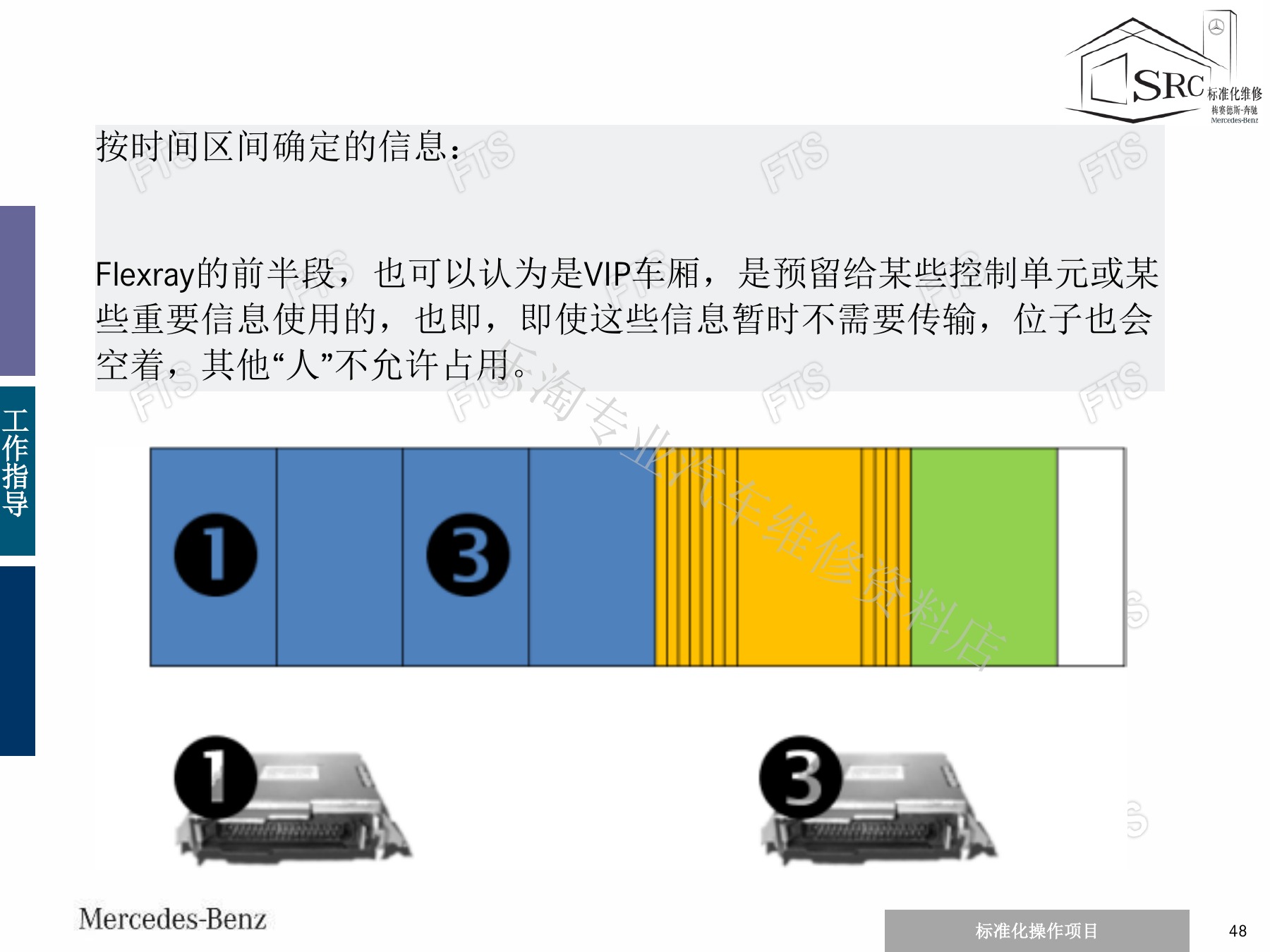

七、FlexRay静态段、动态段与冗余通道（page-48）

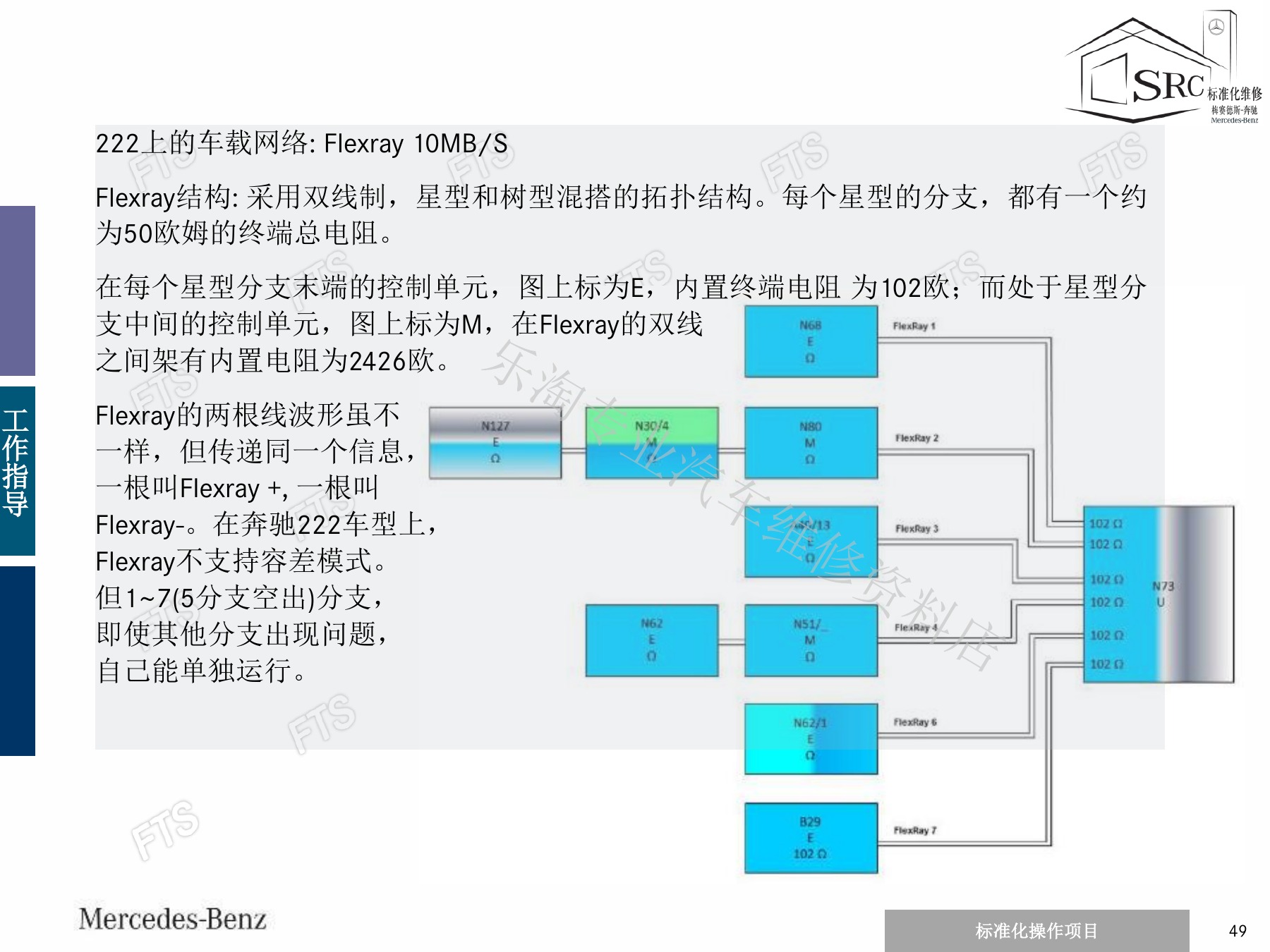

七、FlexRay静态段、动态段与冗余通道（page-49）
七、FlexRay静态段、动态段与冗余通道（page-50）

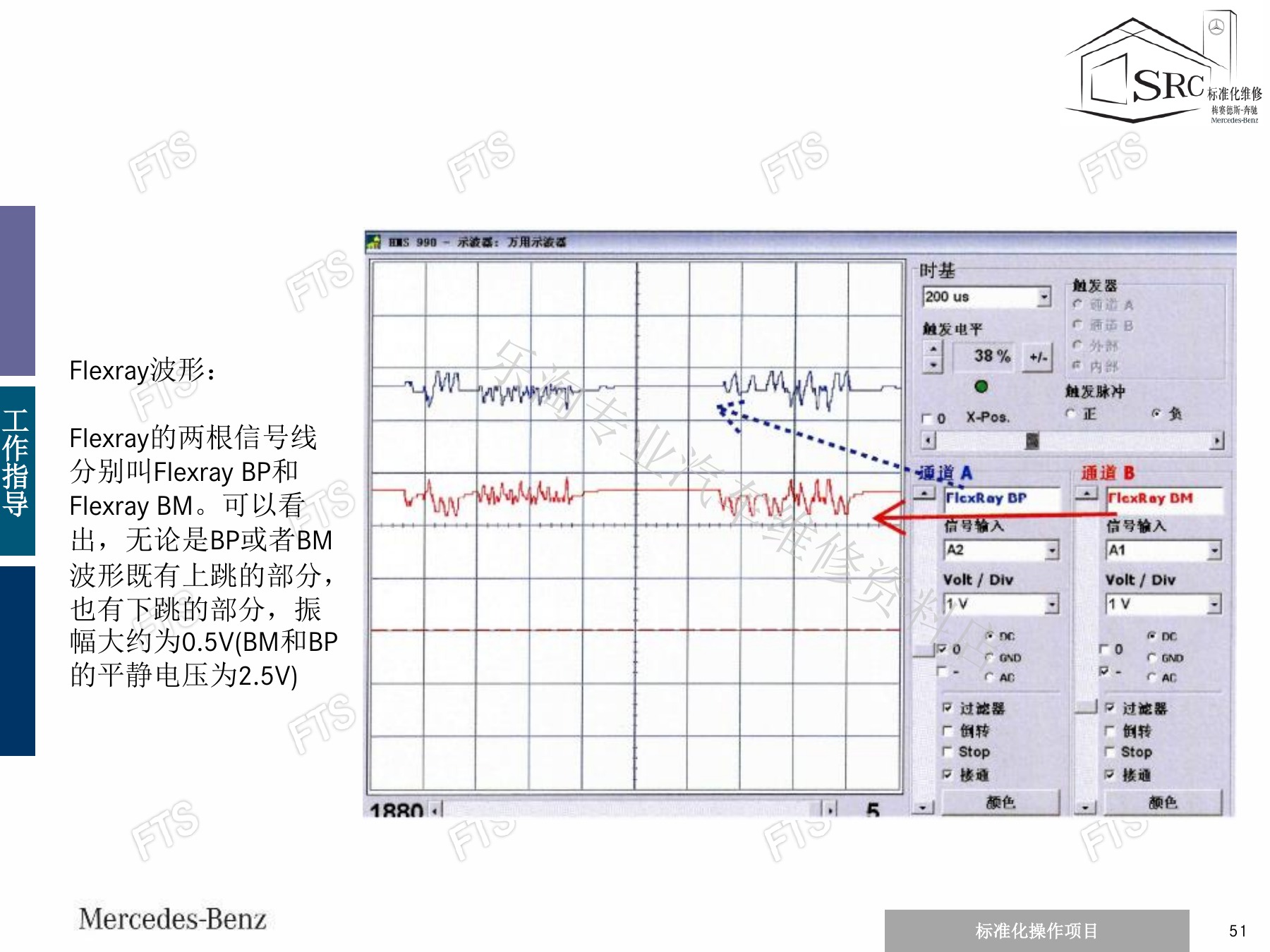

七、FlexRay静态段、动态段与冗余通道（page-51）

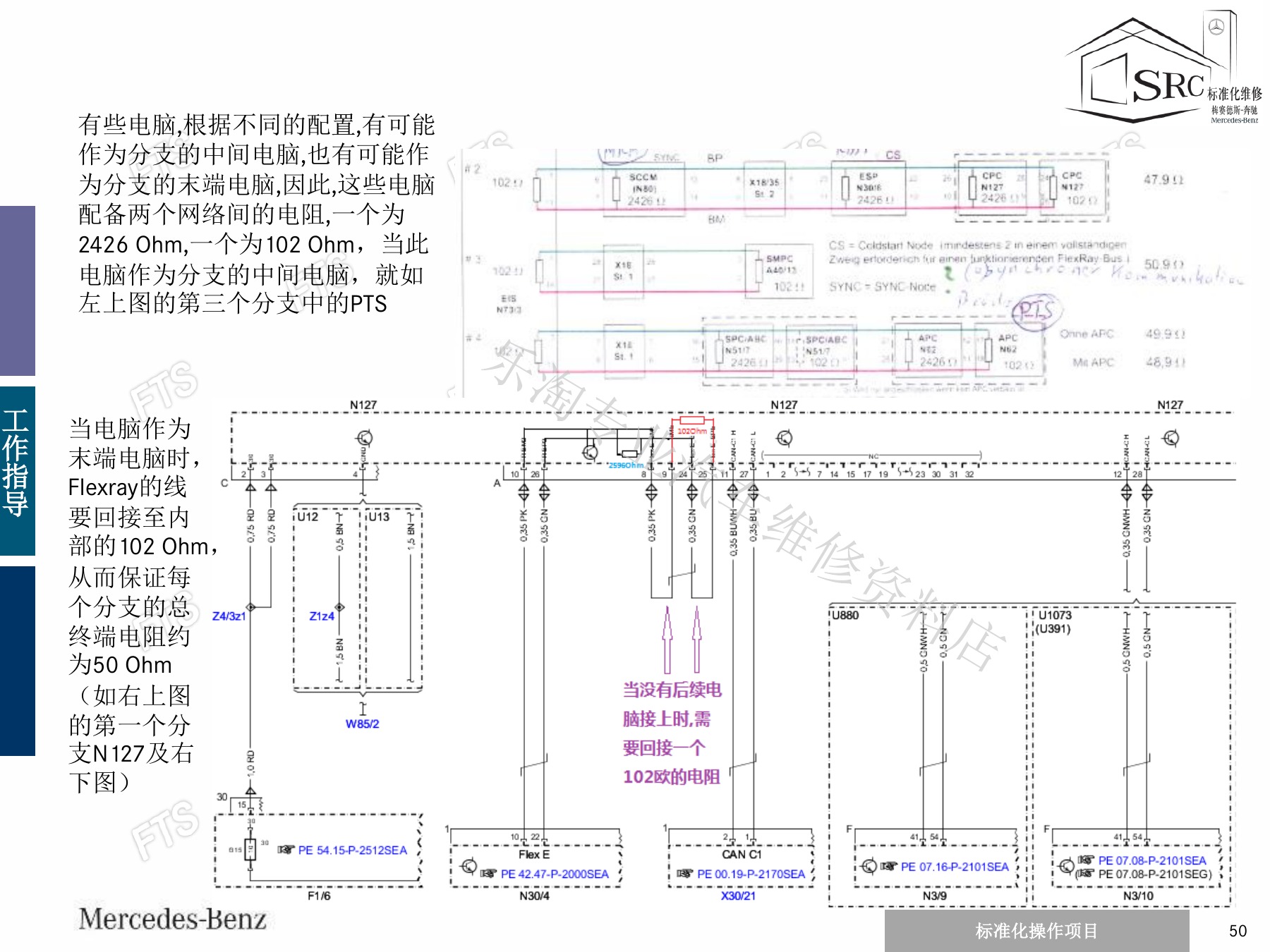

七、FlexRay静态段、动态段与冗余通道（page-52）

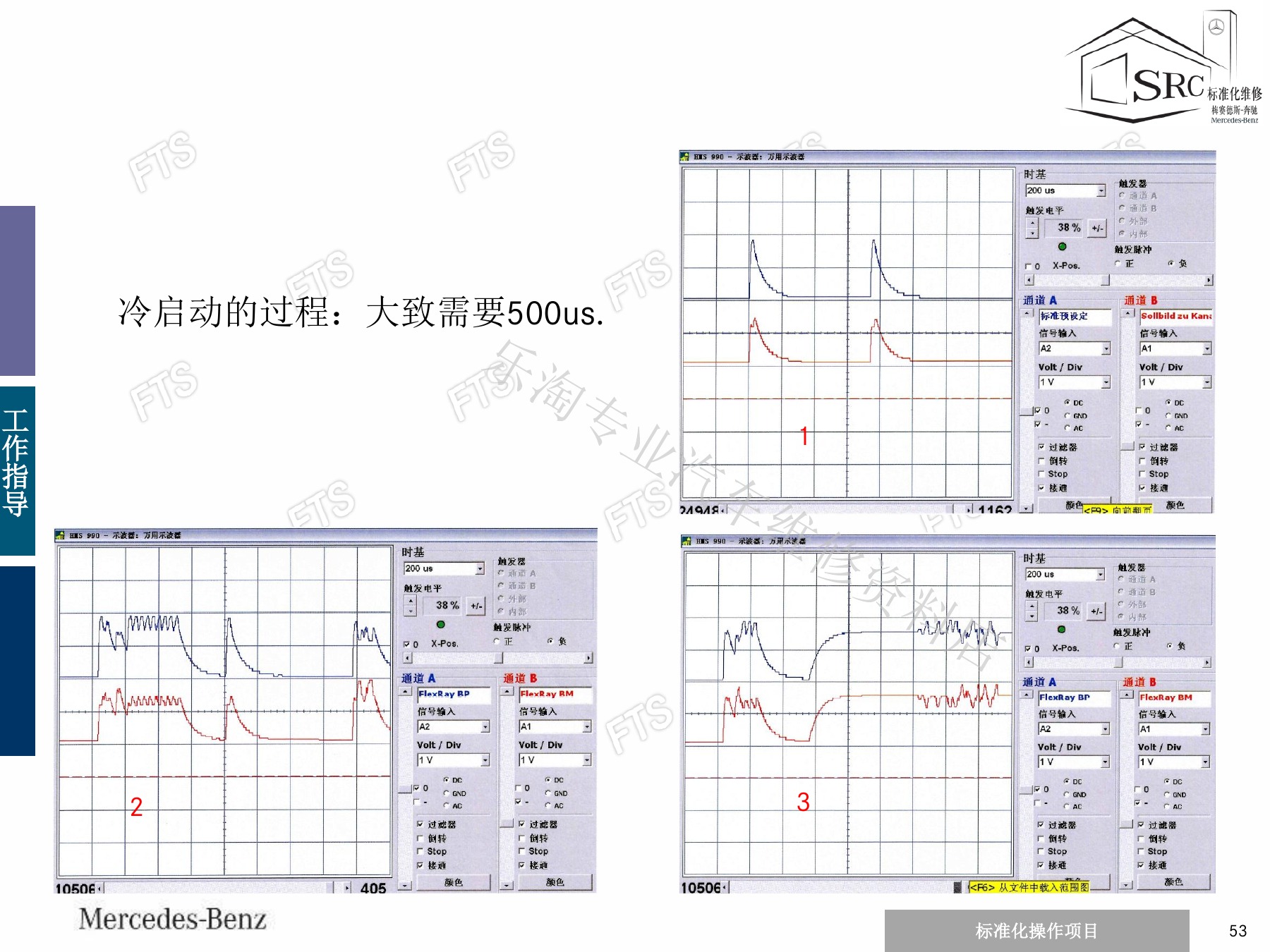

七、FlexRay静态段、动态段与冗余通道（page-53）
七、FlexRay静态段、动态段与冗余通道（page-54）

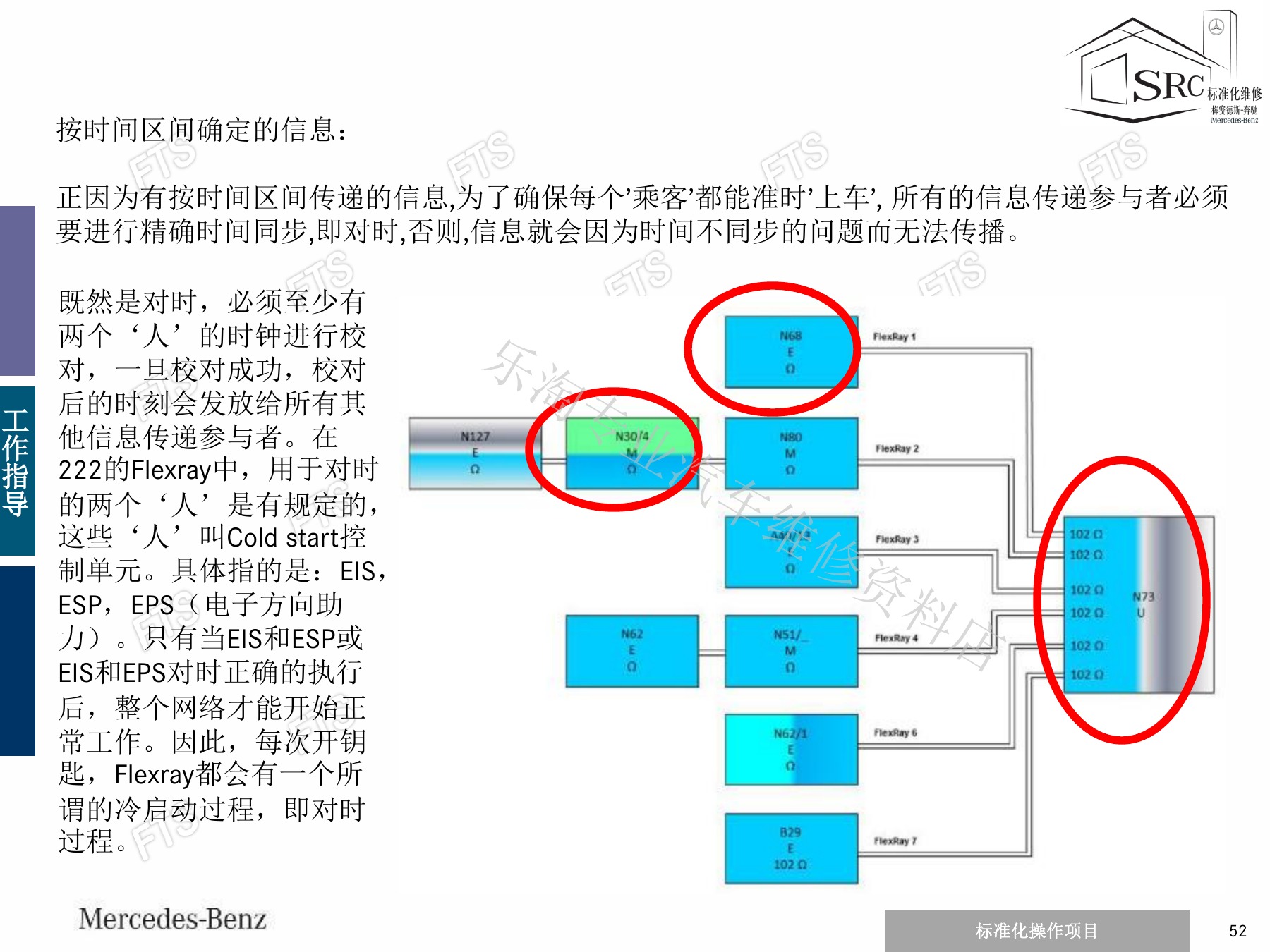

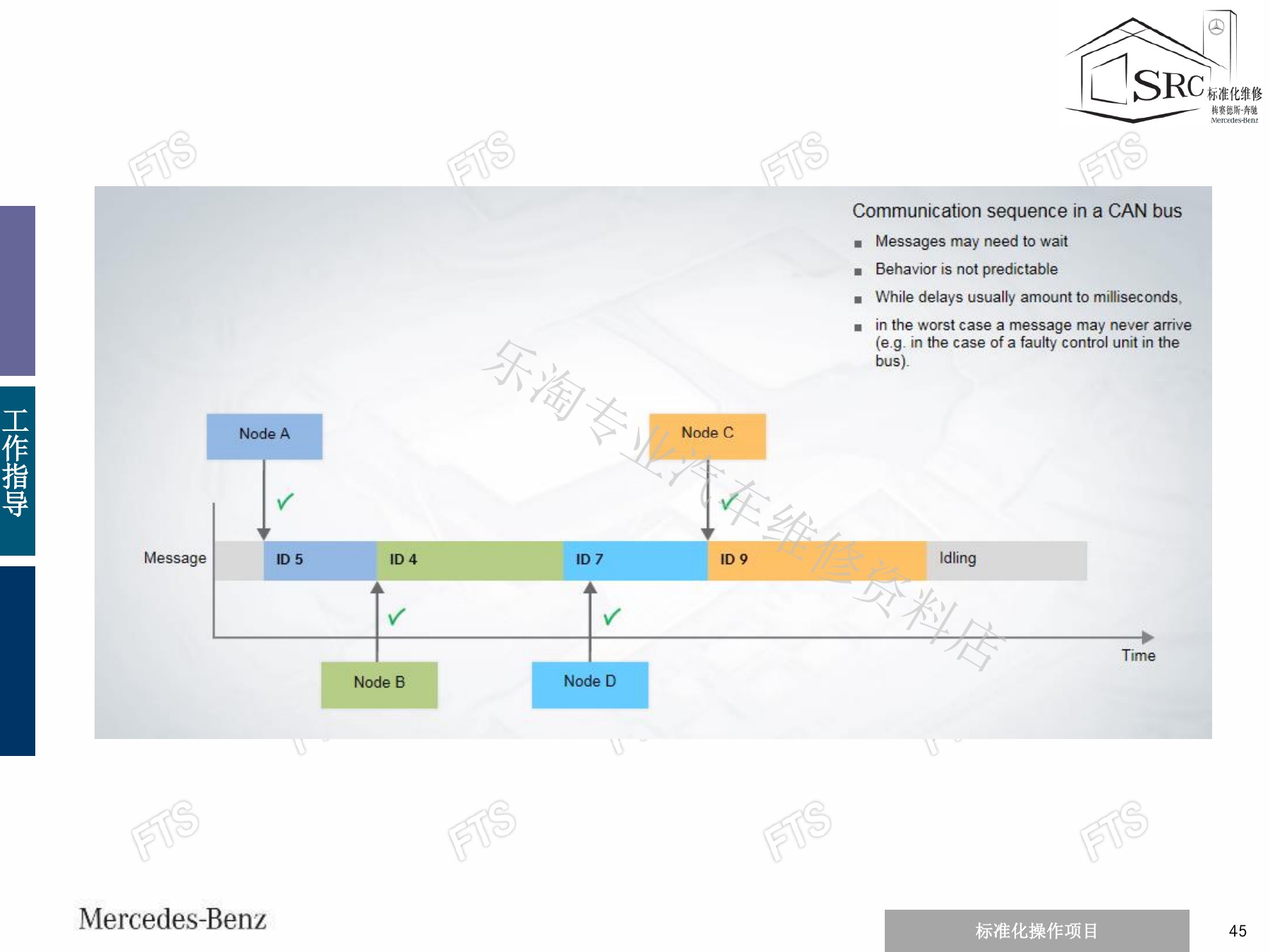

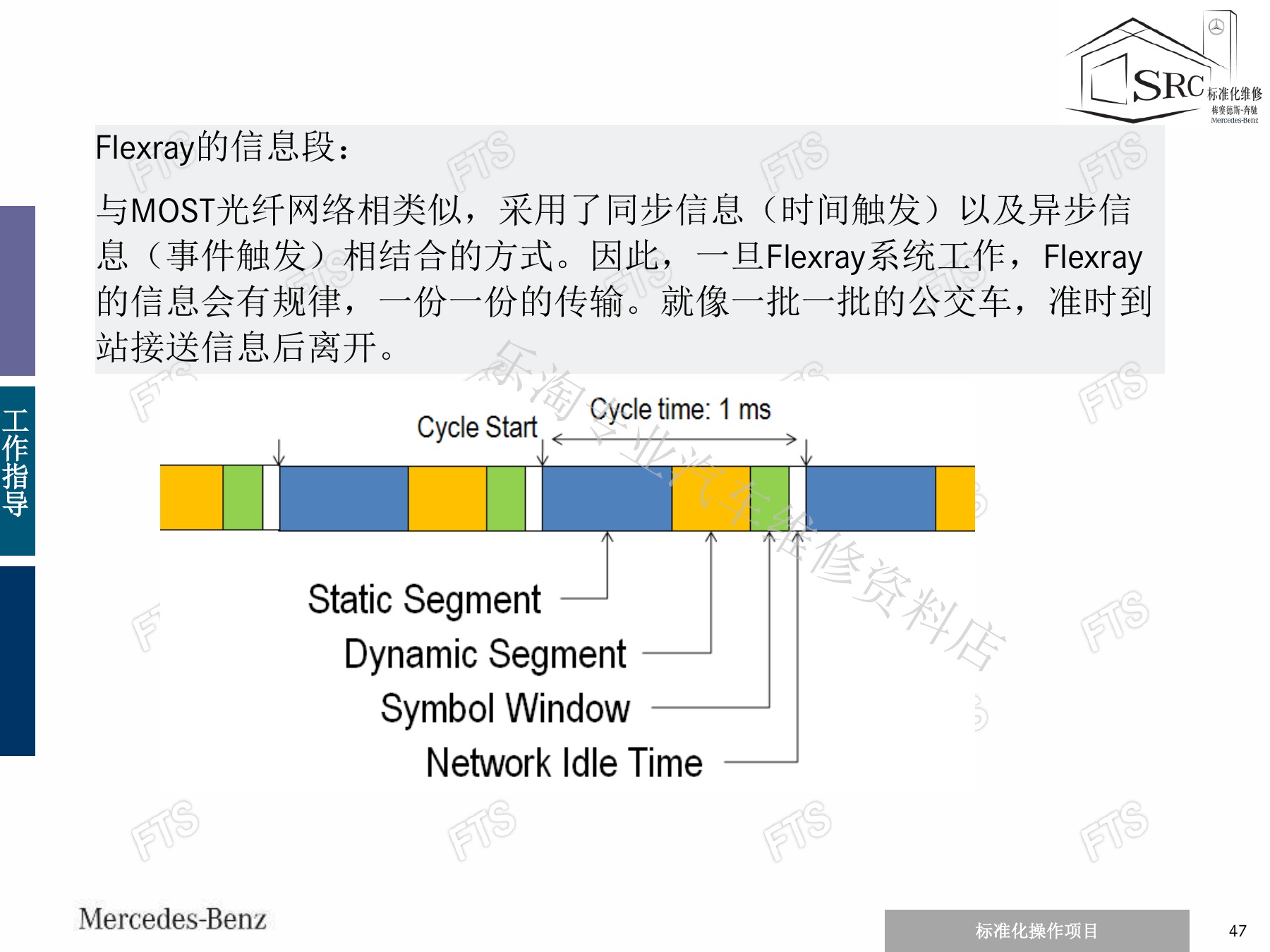

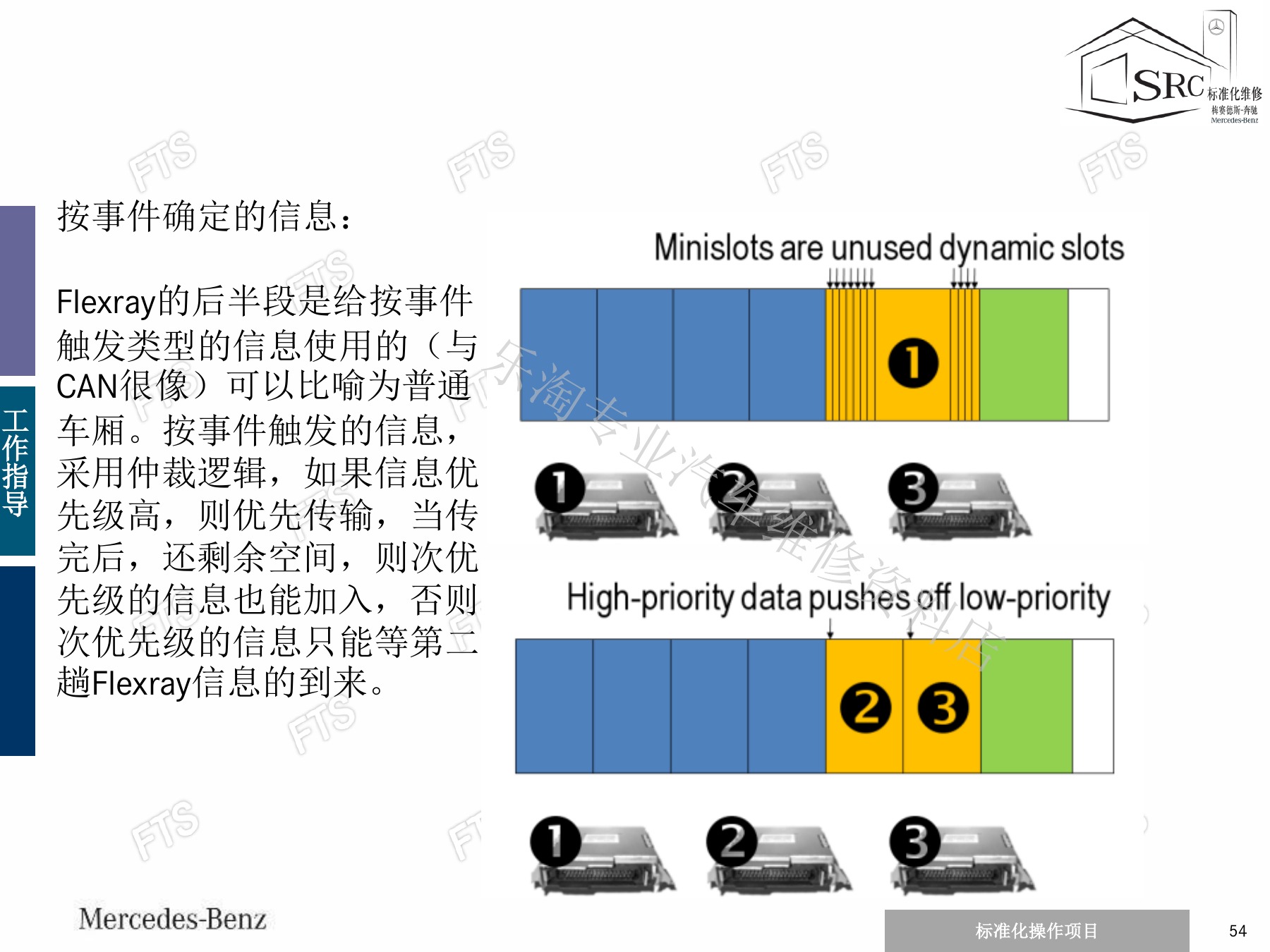

FlexRay用于对确定性和带宽要求更高的网络。通信周期包含静态段、动态段、符号窗口和网络空闲时间；静态时隙固定，动态段按微时隙和优先级使用。资料以车辆长度和负载为例说明动态带宽分配，并展示双通道、环形或星形结构。诊断时应把通道A/B、节点同步和拓扑故障分开判断。

八、FlexRay测量、整车网络图与诊断顺序

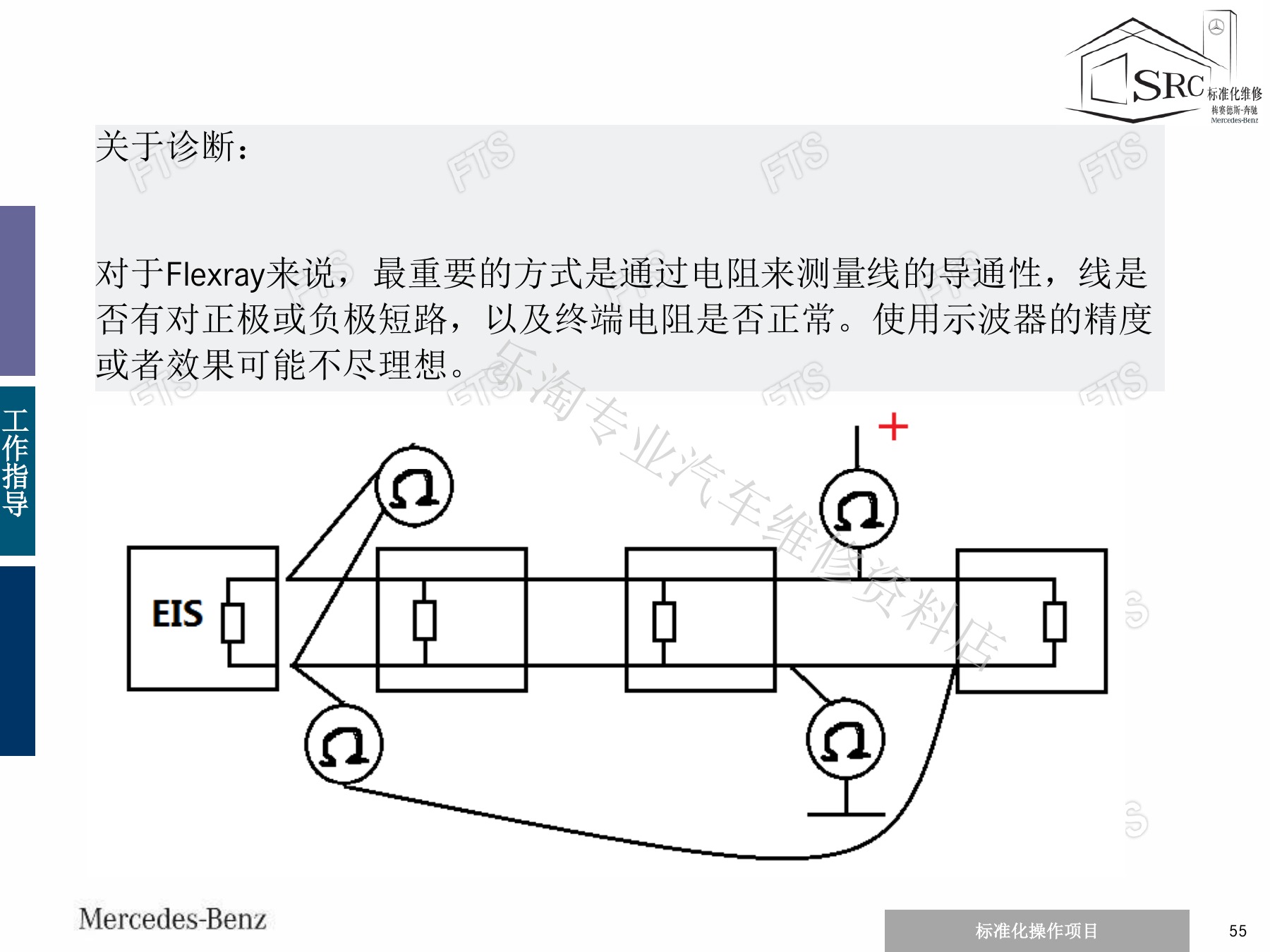

八、FlexRay测量、整车网络图与诊断顺序（page-55）

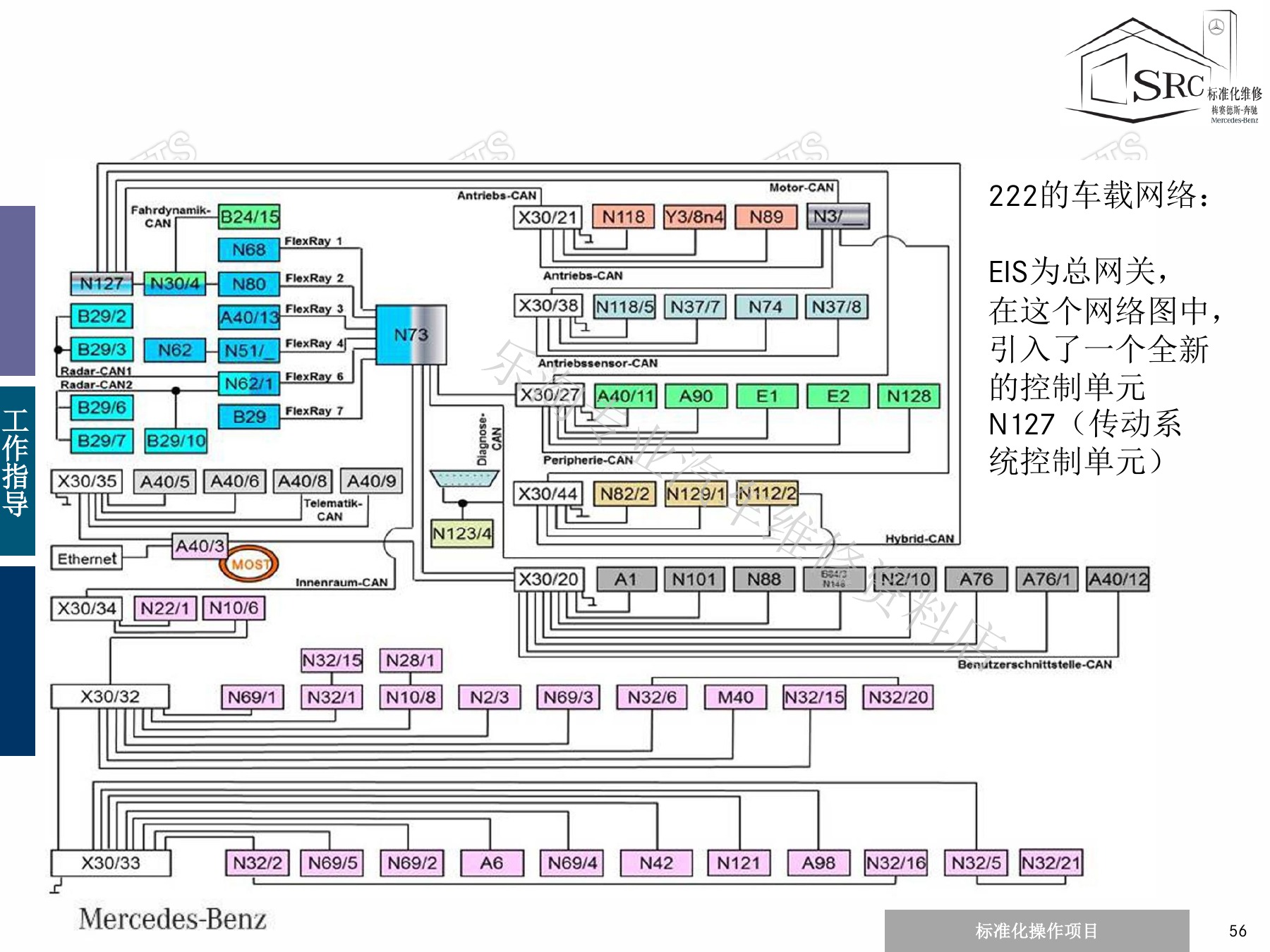

八、FlexRay测量、整车网络图与诊断顺序（page-56）
八、FlexRay测量、整车网络图与诊断顺序（page-57）
八、FlexRay测量、整车网络图与诊断顺序（page-58）

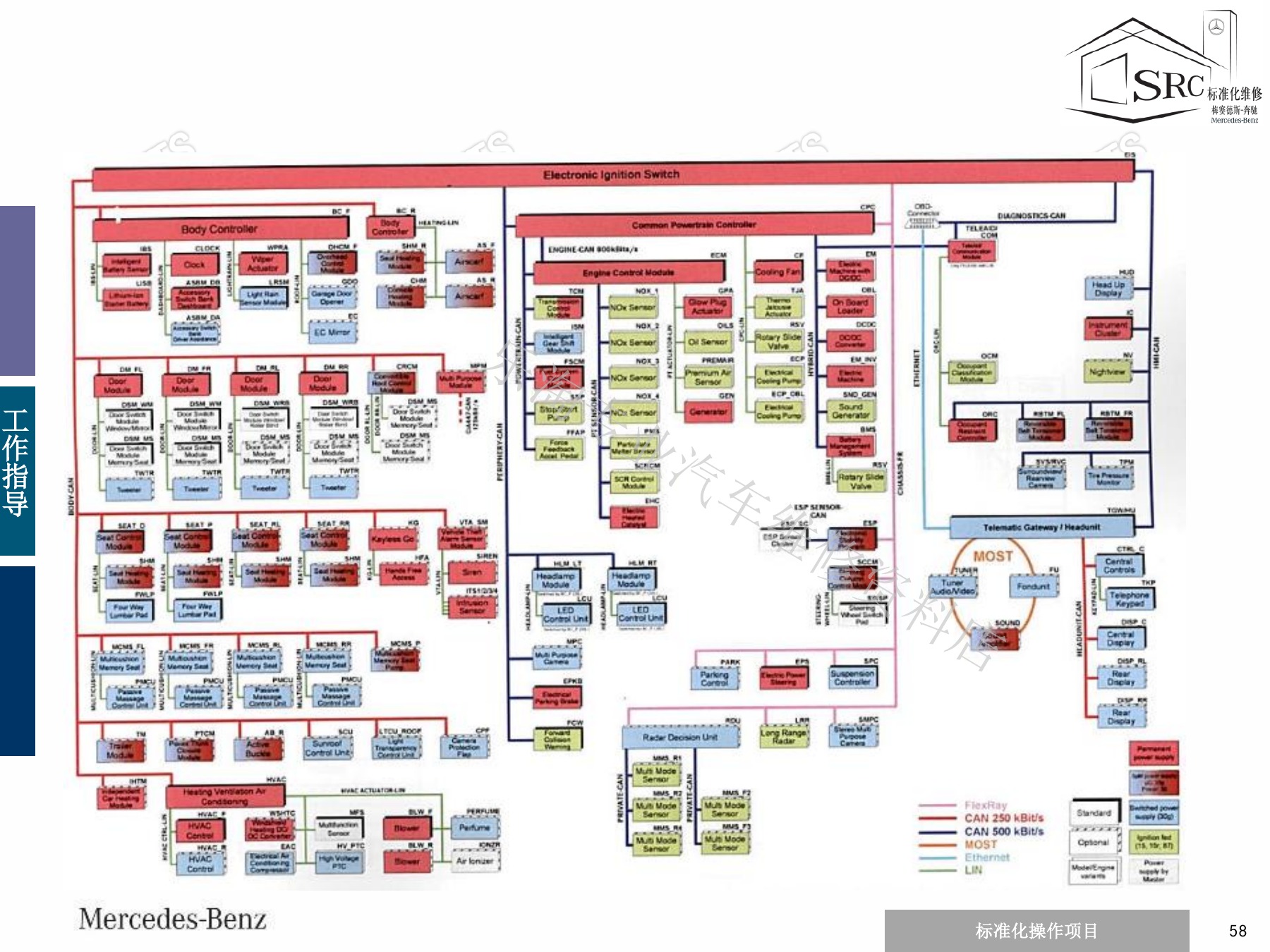

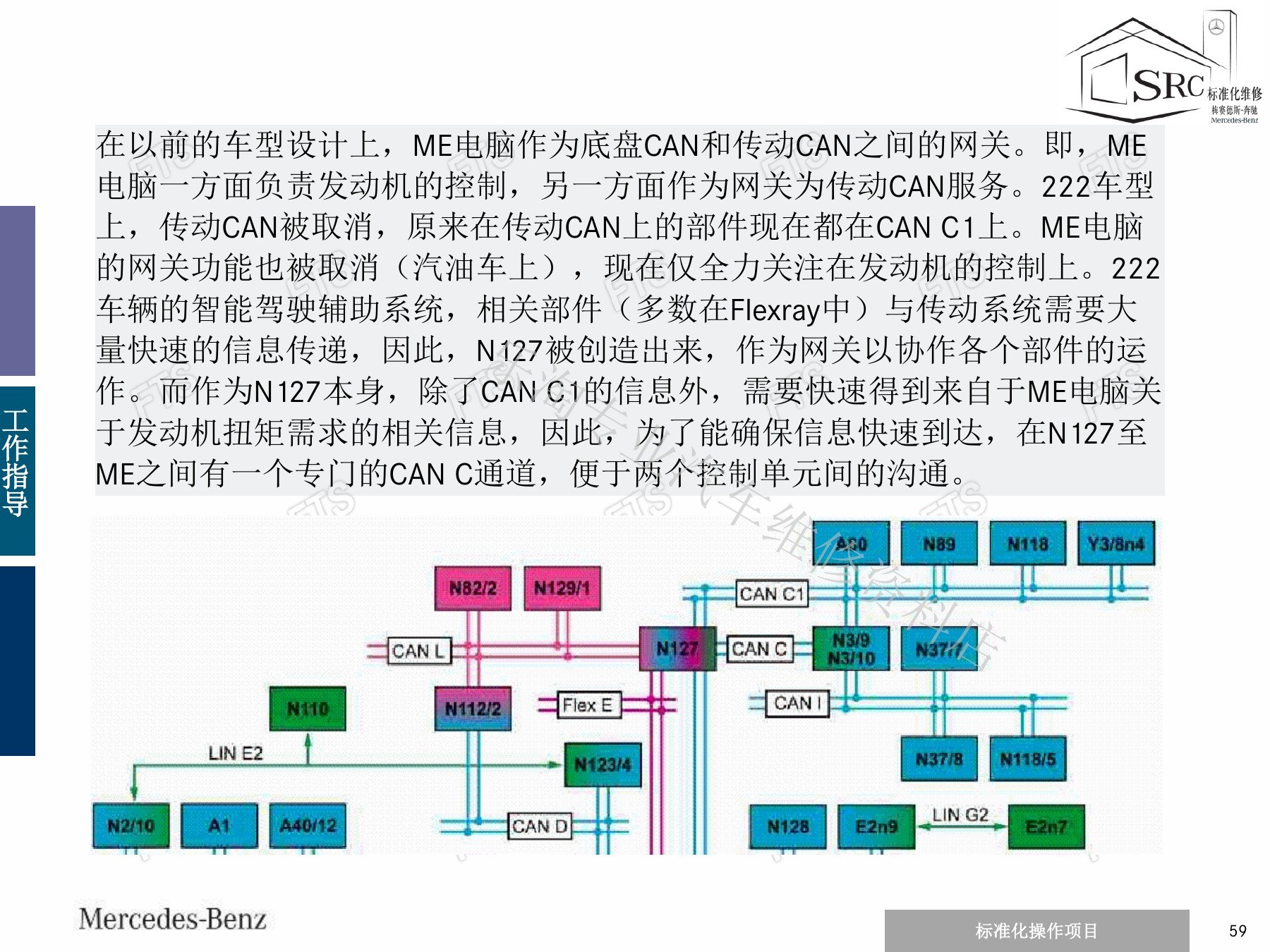

八、FlexRay测量、整车网络图与诊断顺序（page-59）
八、FlexRay测量、整车网络图与诊断顺序（page-60）

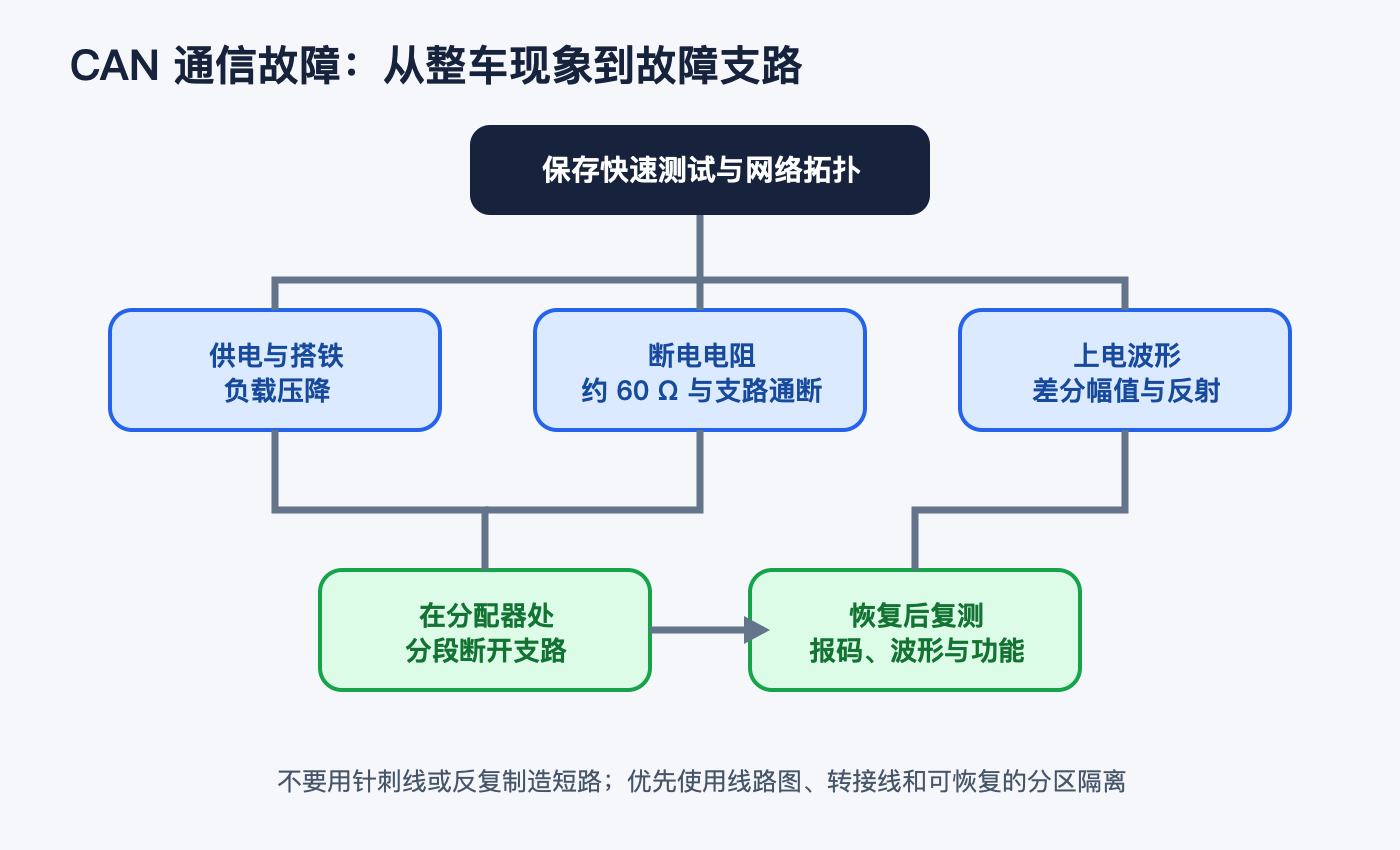

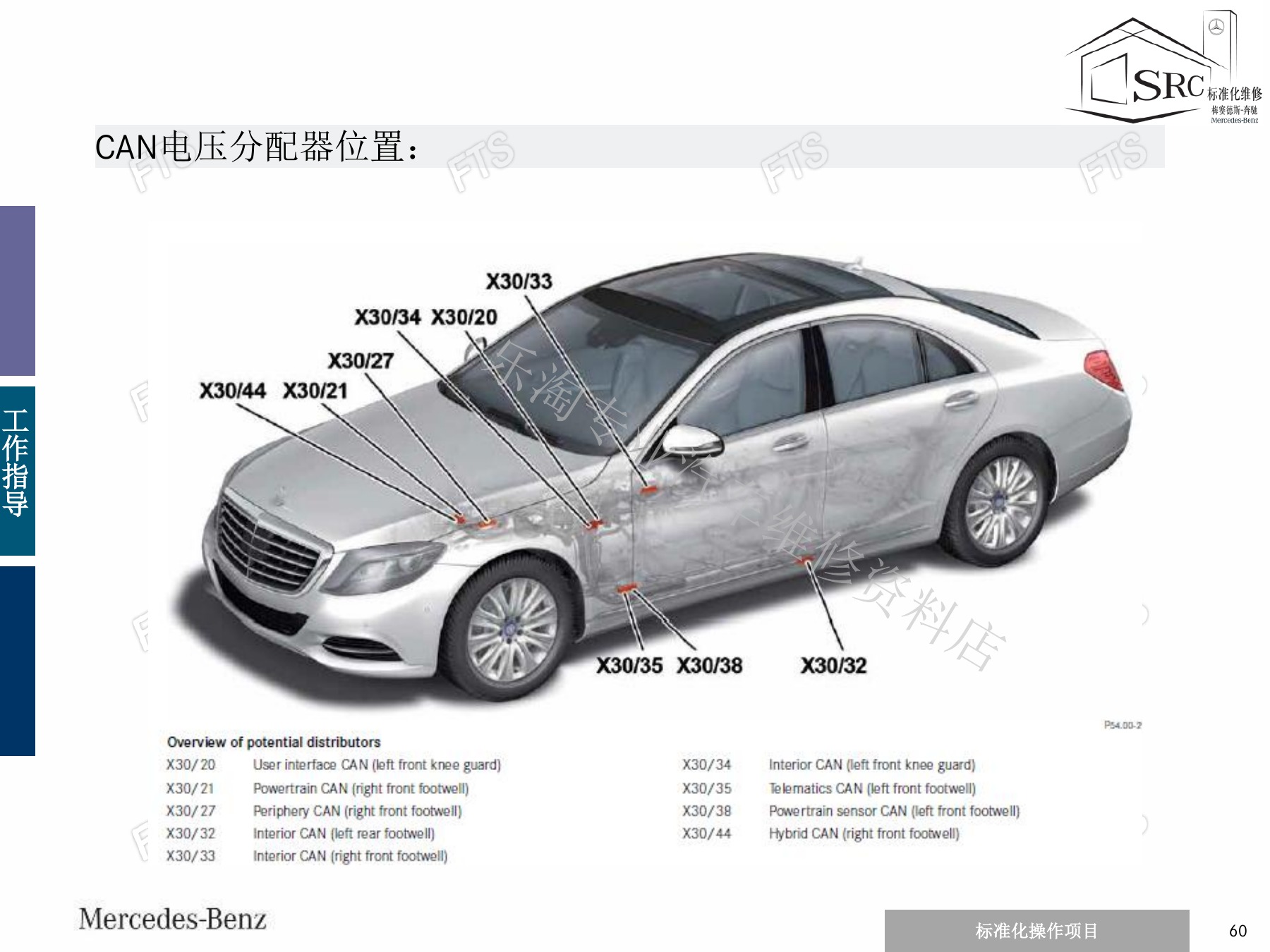

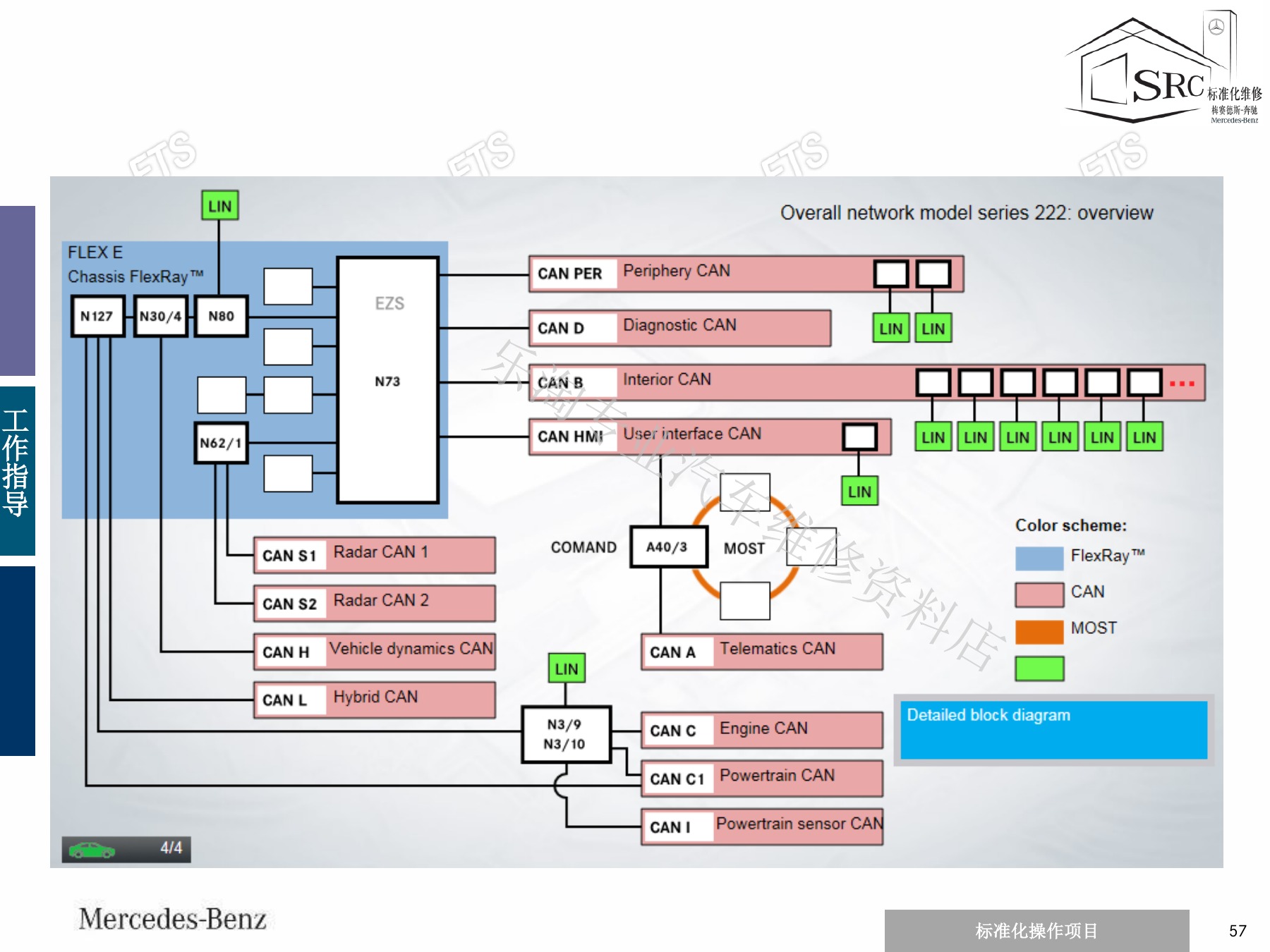

后段资料从FlexRay电路和波形回到整车网络总览，展示不同车型控制单元、网关和多种总线的组合。实际诊断顺序应是：保存快速测试和环境数据，确认供电与接地，按失联范围锁定网络和网关，再做电阻、电压、波形或分段检查。完成维修后恢复全部插头和终端，清除故障并在相同工况复测通信稳定性。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
