奔驰电动驻车制动器EFB/EPB：两代结构、自动释放与故障诊断

奔驰资料中常把电动驻车制动器写作EFB，行业里也常称EPB。它的特点不是简单地用电机代替手刹，而是根据车速、挡位、驾驶员状态和制动请求，在机械驻车、自动释放与行驶中紧急制动之间切换。驻车完成后依靠机械自锁保持夹紧力，电机不需要持续通电。

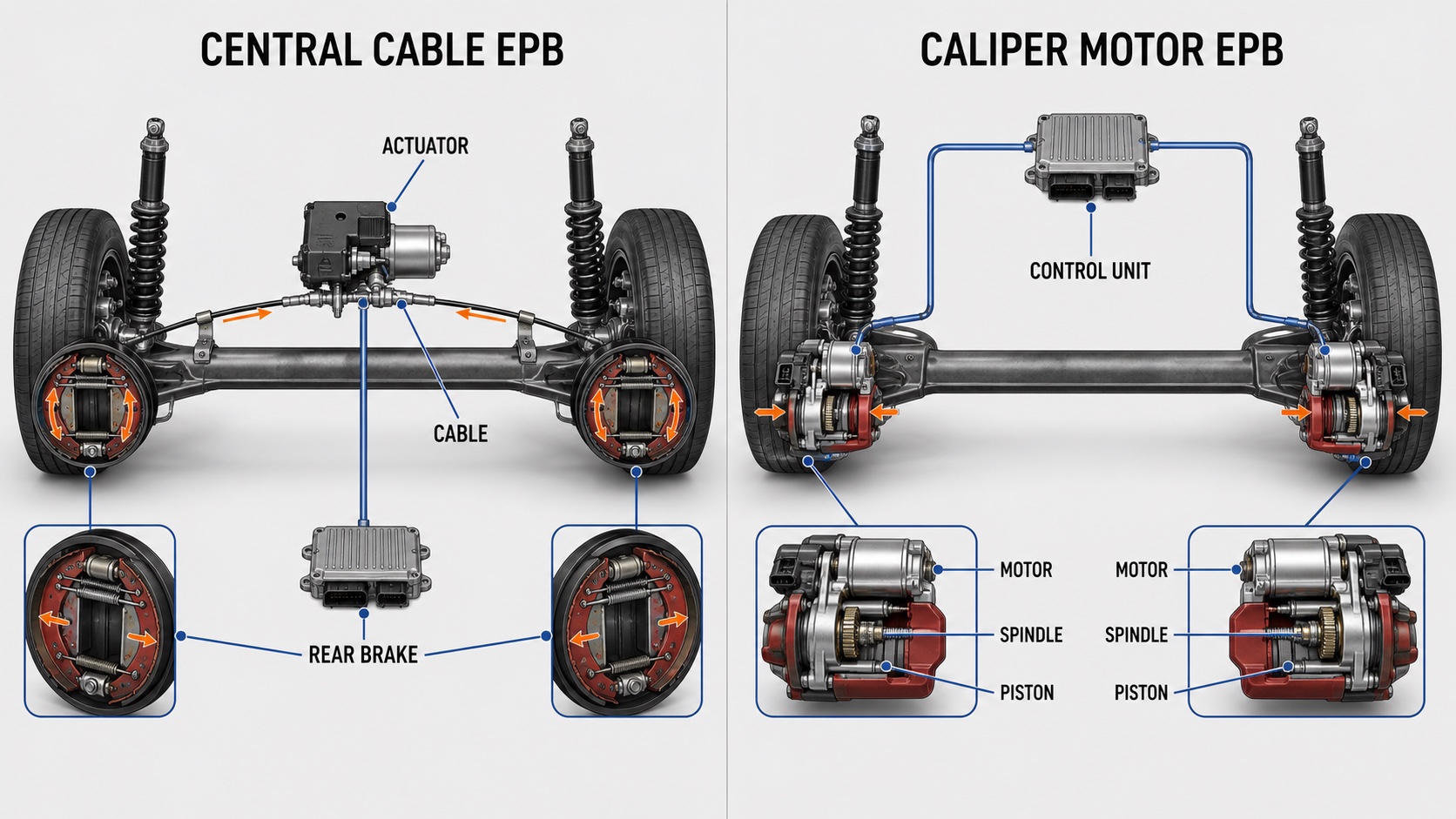

一、奔驰使用过哪两种结构

• W221、W216：A13电动驻车制动控制单元内的电机通过两根拉索操纵后轴驻车制动机构。
• W205、W213、W222、W253等：左右后轮各有促动电机，电机经减速齿轮和芯轴推动卡钳活塞。
• 部分车型由ESP控制单元N30/4直接控制两只电机，部分车型设置独立控制单元N128。

两代结构的诊断边界不同。拉索式要同时考虑中央电机、卷索机构、左右拉索和机械应急释放；卡钳电机式则要分别检查左右电机、齿轮芯轴、卡钳活塞和线路压降。不能只凭仪表上的驻车警告就直接更换开关。

二、夹紧和松开是怎样完成的

驾驶员按动驻车开关后，主控单元根据车速判断当前属于驻车还是动态制动请求。车辆静止时，两侧电机增大张紧力，或中央电机收紧拉索；机械传动达到目标位置后自动停止并自锁。松开时电机反转，使芯轴或拉索退回，制动片与制动盘恢复正常间隙。

三、自动松开需要哪些条件

较新车型在发动机运转、挡位置于D或R且存在足够驱动力矩时，可执行舒适自动释放。通常还会检查驾驶员安全带；若安全带未系，则可能要求驾驶员车门关闭、车辆此前达到规定车速或挡位已从P移出。倒车时还可能要求行李箱盖关闭。

W221/W216的便利释放还会检查钥匙或无钥匙启动状态、驻车是否由自动便利功能接合、驾驶员是否在车内、发动机状态、D/R挡、油门请求与发动机盖状态。任何一个关键条件不满足，系统可能保留驻车并提示驾驶员手动释放，这不一定是执行电机损坏。

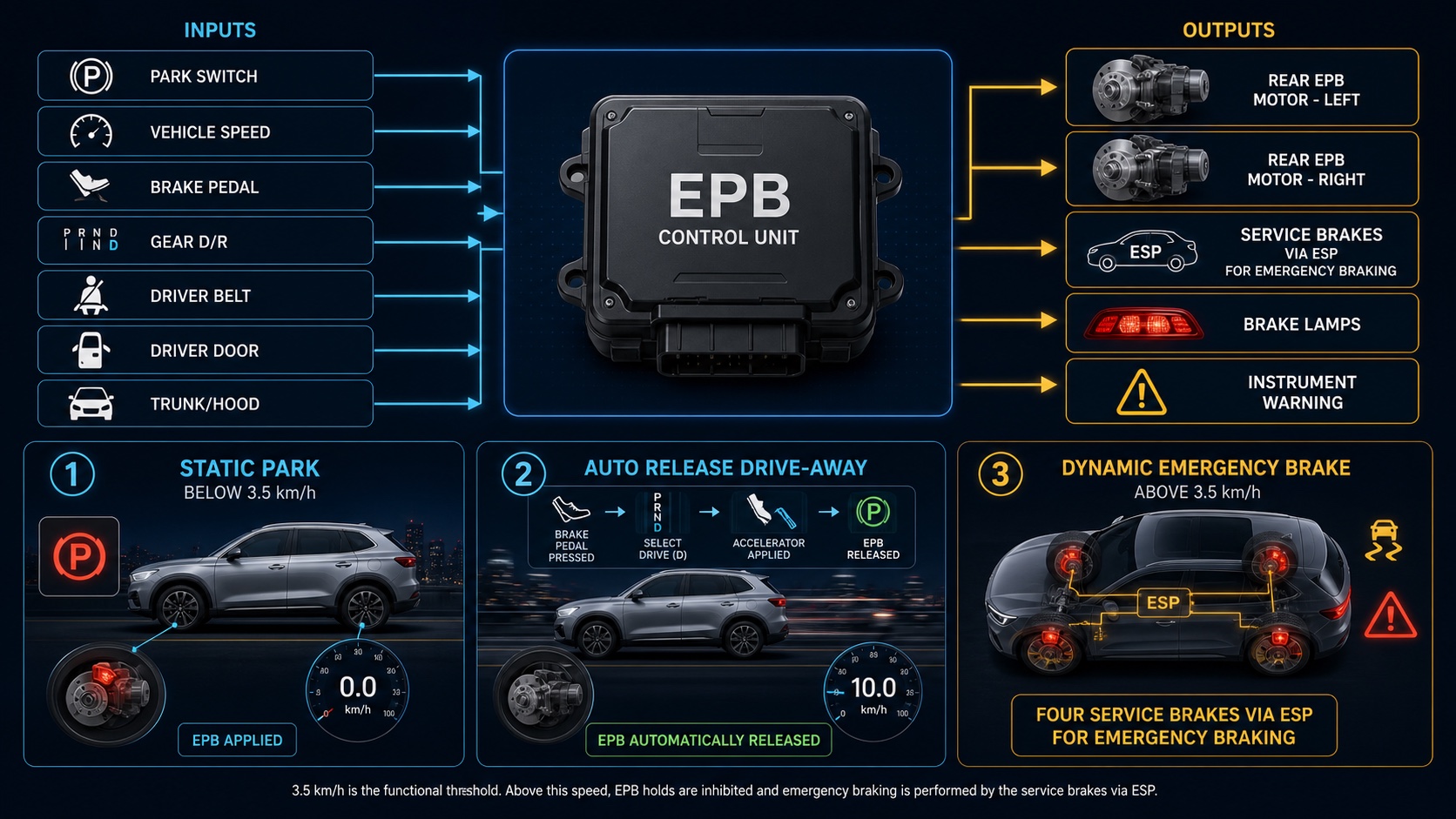

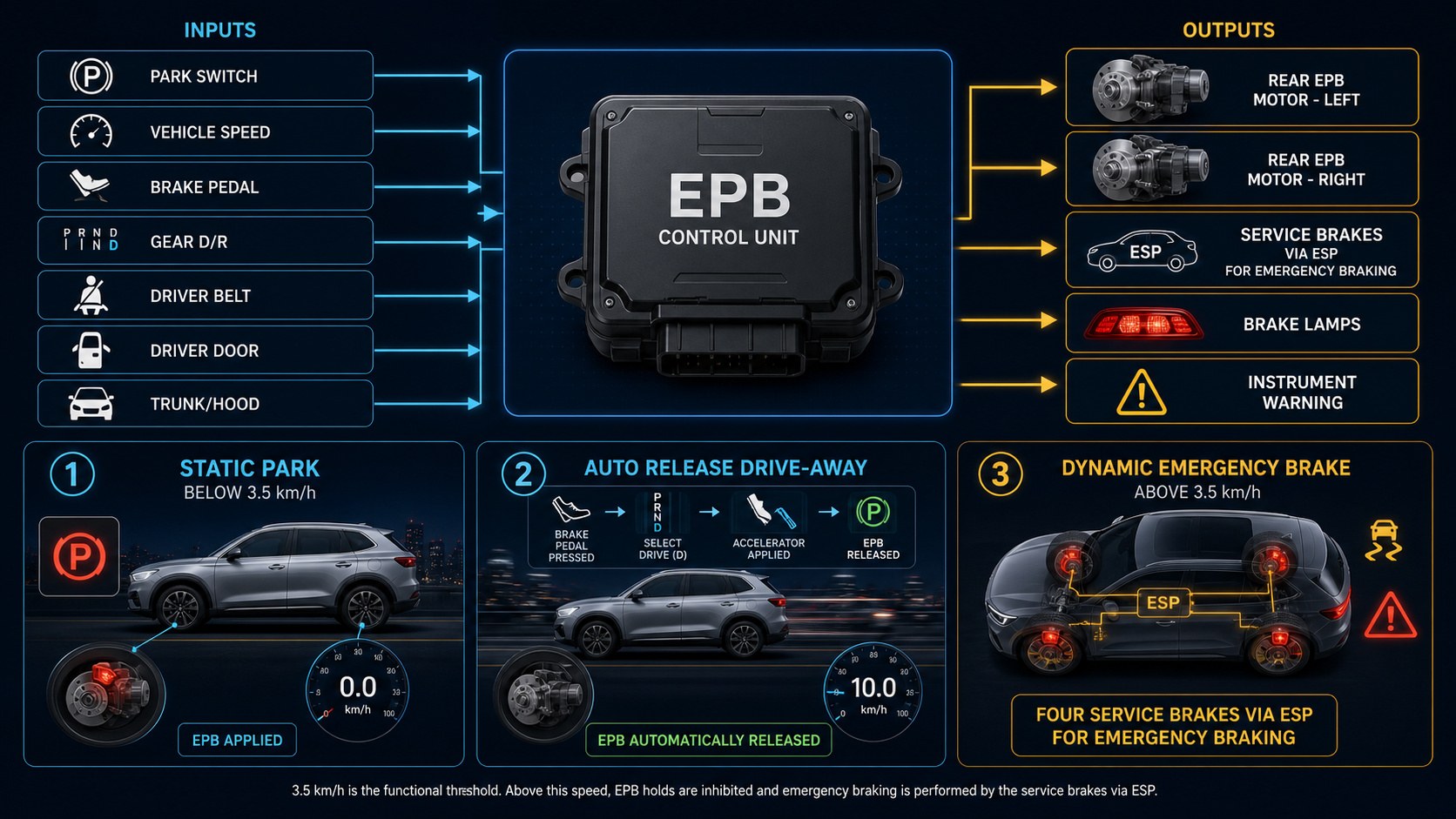

四、3.5km/h为什么是重要分界

W221/W216的逻辑以约3.5km/h区分静态和动态制动。低于该速度操作开关，机械驻车机构可以接合；高于该速度持续拉住开关，A13把请求通过CAN交给ABR/ESP，由四轮行车制动器减速，同时点亮制动灯，机械驻车制动不会在高速下直接锁死后轮。

较新车型的行驶中紧急制动原理相同：ESP执行可控的四轮液压制动，仪表显示释放驻车制动的提示并发出声音警告。诊断紧急制动投诉时，应同时检查开关信号、车速信号、ESP通信和制动灯控制。

五、滚筒制动试验台模式

车辆在滚筒试验台上时，前后轮会出现明显转速差。控制单元识别到这一状态后进入滚筒模式，使驻车制动力能够逐步增加以便检测，而不会把轮速差误判为车辆异常运动。W221/W216在前轮静止、后轮低速转动约10秒后可自动识别。若测试台模式不进入，先核对四轮轮速和当前模式，而不是反复拉开关。

六、卡钳电机式无法释放怎么办

卡钳电机、线路或控制单元失效时，需要按对应车型维修程序手动退回芯轴。操作前必须可靠固定车辆，确认高温与夹伤风险；强行给电机外接电源或用工具过度旋转，可能损坏减速齿轮、止推螺母、活塞密封或控制单元。手动释放只解决移车，不等于故障已修复。

七、W221/W216拉索式的维修规则

• 可通过诊断仪读取驻车制动使用次数。
• 使用次数超过50000次时，控制单元、两根制动拉索和机械应急释放拉索按规定成套处理。
• 低于50000次时可按损坏件维修，但左右制动拉索应成对更换。
• 拆装A13或拉索前，用诊断仪把拉索移动到assembly position装配位置。
• 更换A13后执行put into operation试运行和相应编码。
• 使用随车专用工具应急解除时，工具最大旋转约3圈；到底后适当回转，便于取出工具。

八、常见故障表现和可能原因

• 只一侧无法夹紧：该侧电机、线束、齿轮芯轴、卡钳机械卡滞或供电压降。
• 两侧均不工作：控制单元电源搭铁、驻车开关、CAN通信、低电压保护或控制条件不满足。
• 能夹紧但不能自动释放：安全带、车门、发动机盖/行李箱盖、挡位、发动机扭矩或车速条件异常。
• 运行噪声大或时间过长：拉索阻力、卡钳回位不良、齿轮磨损或目标张紧力无法达到。
• 更换制动片后报码：未进入维修/装配位置，活塞退回方式不正确，或基本设置未完成。

九、建议的诊断顺序

• 读取EFB/EPB、ESP、后SAM和仪表故障码与冻结帧。
• 观察开关、四轮车速、挡位、制动踏板、安全带、车门和盖板状态。
• 确认蓄电池电压及左右电机工作时的线路压降。
• 执行夹紧与释放激活，比较左右电流、动作时间和位置/张紧状态。
• 检查卡钳、制动片、拉索、齿轮芯轴与应急解除机构。
• 完成装配位置、试运行、编码或基本设置，再进行坡道保持和自动释放验证。

诊断思路小结

电动驻车制动故障应先区分结构，再区分“控制条件不满足、网络请求丢失、电气执行失败、机械机构卡滞”四类原因。尤其是自动释放失败，很多时候问题出在安全带、车门、挡位或盖板信号，而不是驻车电机本身。
