奔驰ESP车辆动态稳定系统：控制原理、液压循环与故障诊断

ESP车辆动态稳定系统并不是一个单独动作的“防甩尾开关”，而是把ABS、ASR、发动机扭矩控制和四轮独立液压调节组合起来。控制单元持续比较驾驶员想让车辆怎么走，与车辆实际上怎么运动；一旦两者偏差接近稳定极限，就先请求降低发动机扭矩，必要时对某一个车轮建立制动力，产生修正横摆力矩。

一、先理解轮胎能提供多少力

轮胎与路面之间的附着能力有限，纵向的驱动/制动力与横向的转向力要共同分享这一上限。车轮完全抱死时虽然仍有纵向滑动摩擦，但横向导向能力明显下降，所以驾驶员踩住制动并转动方向盘，车辆仍可能沿原方向滑行。ABS的目标不是让车轮绝对不滑，而是把滑移率控制在接近最佳附着的区域，资料中以约20%作为理解基准。

二、ABS、ASR与ESP分别解决什么问题

• ABS：制动时防止车轮持续抱死，在增压、保压和泄压之间循环，使车辆保留转向能力。
• ASR：驱动轮加速打滑时先降低发动机输出，必要时制动空转车轮。
• ESP：在弯道或避让中比较目标横摆与实际横摆，通过发动机降扭和单轮制动稳定车身。
• EBD：根据车辆载荷与动态轴荷变化调整前后桥制动力分配。

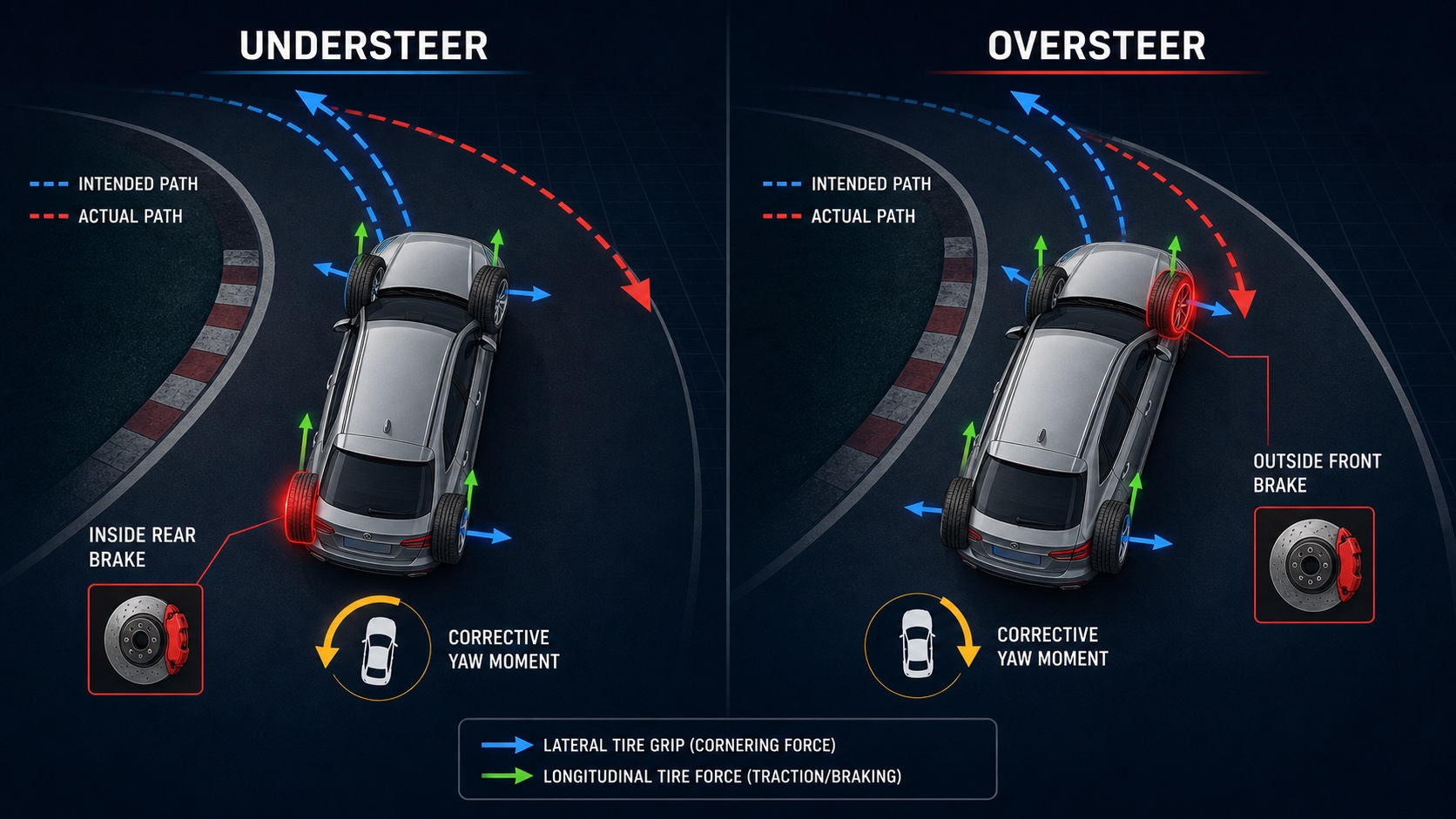

三、转向不足时为什么制动内侧后轮

转向不足俗称“推头”，前轴偏离驾驶员期望轨迹并向弯道外侧滑。此时继续制动已经失去横向附着的前轮，修正效果有限；ESP通常选择弯道内侧后轮施加制动力，让车身产生指向弯内的横摆力矩。

转向过度俗称“甩尾”，后轴向弯外滑动、车身旋转速度过快。ESP会优先降低发动机扭矩，再对弯道外侧前轮施加制动力，形成与过度旋转相反的横摆力矩。实际策略还会结合车速、方向盘角度、路面附着和驾驶员制动请求，并非任何侧滑都只固定制动一个轮。

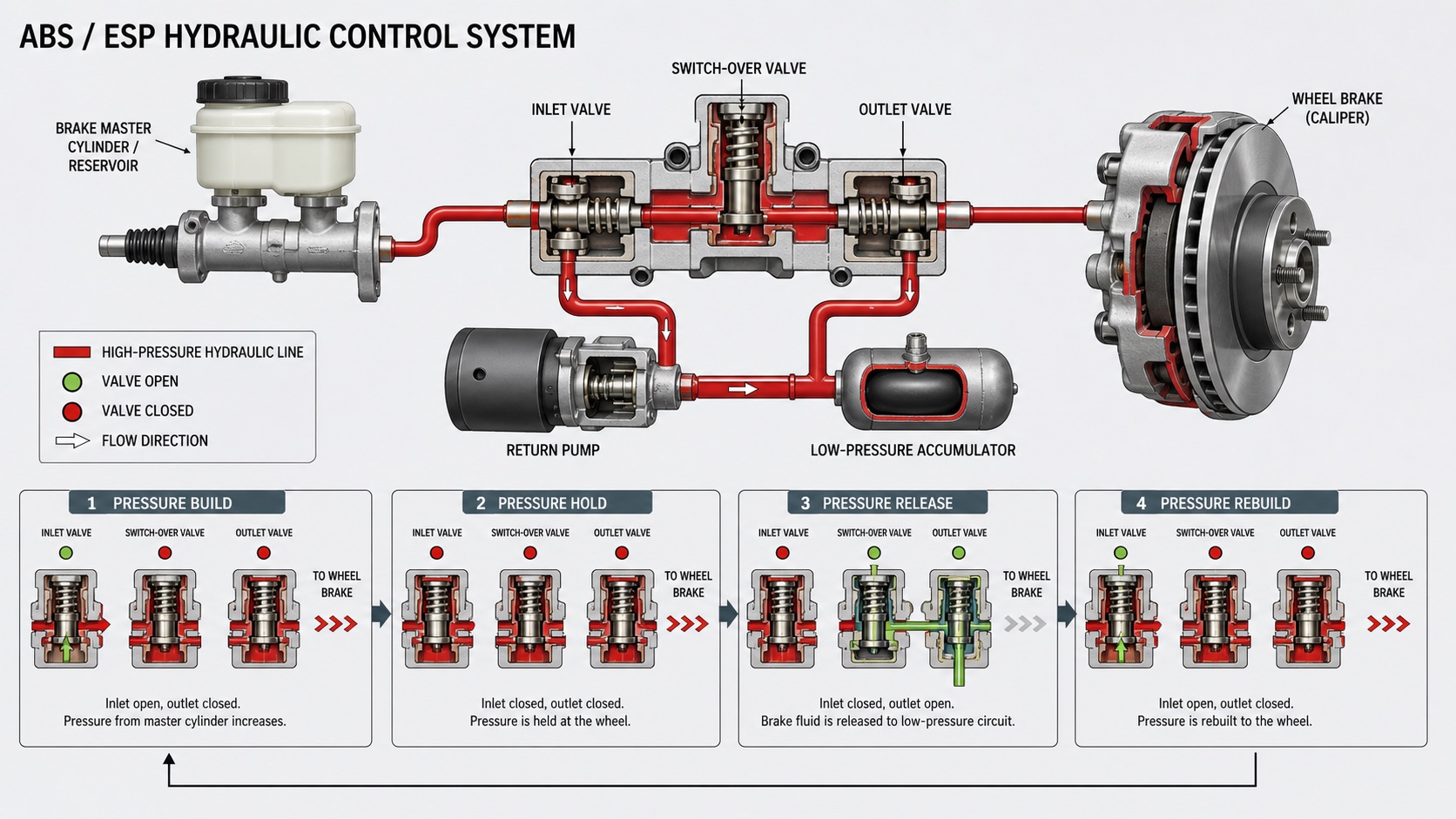

四、ABS液压单元怎样调节一个车轮

• 压力建立：进油阀开启、出油阀关闭，制动液进入轮缸。
• 压力保持：进油阀与出油阀都关闭，轮缸压力暂时不变。
• 压力释放：进油阀关闭、出油阀开启，制动液进入低压回路。
• 再次建立：回油泵工作，进油阀重新开启，轮缸压力回升。

ABS介入时，初始压力来自驾驶员踩下制动踏板；ESP主动稳定车辆时，驾驶员可能没有踩制动，系统要借助泵和切换阀主动建立压力，并隔离主缸侧的不必要压力反馈。踏板脉动或泵工作声在ABS调节期间可能属于正常现象。

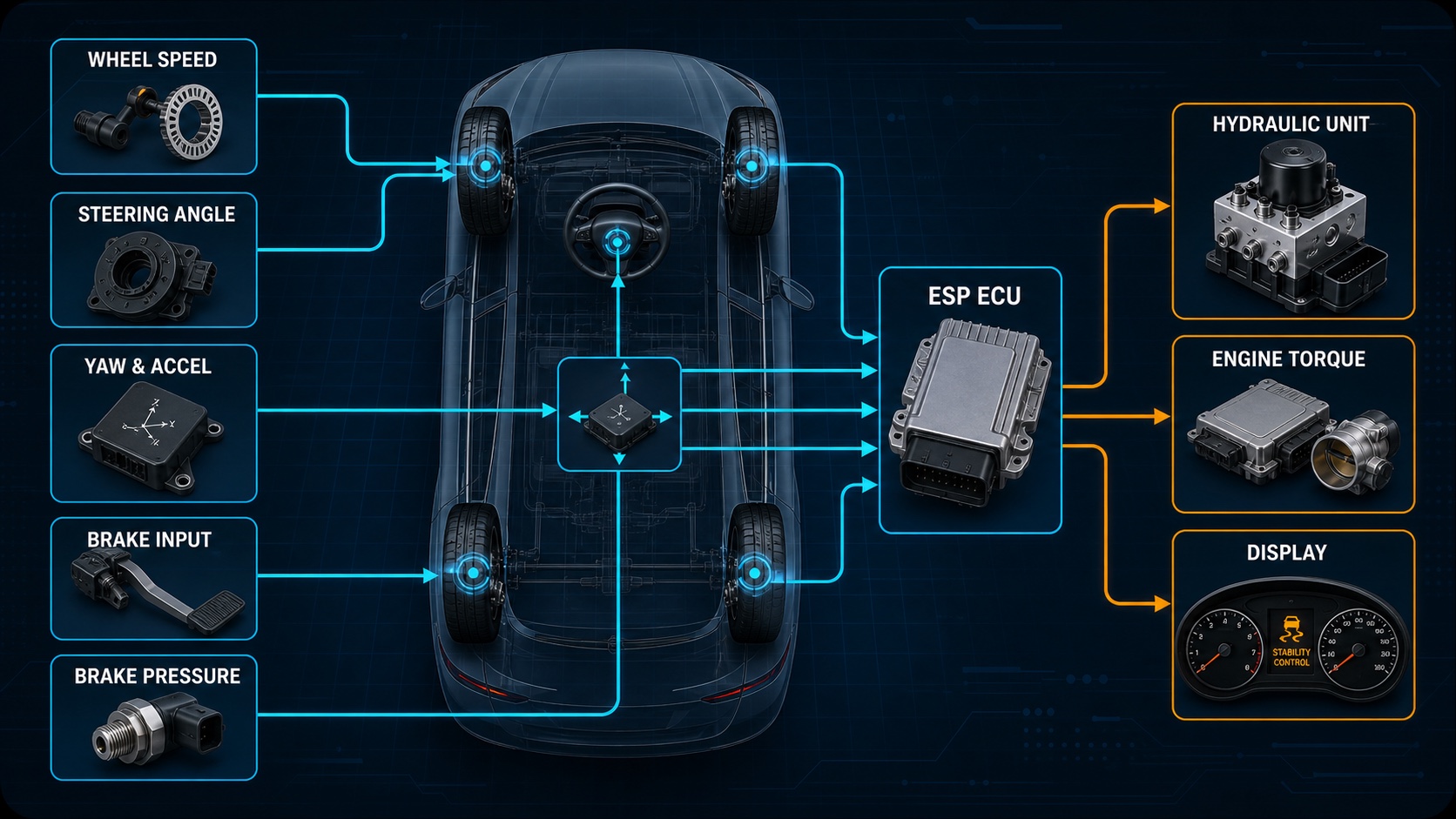

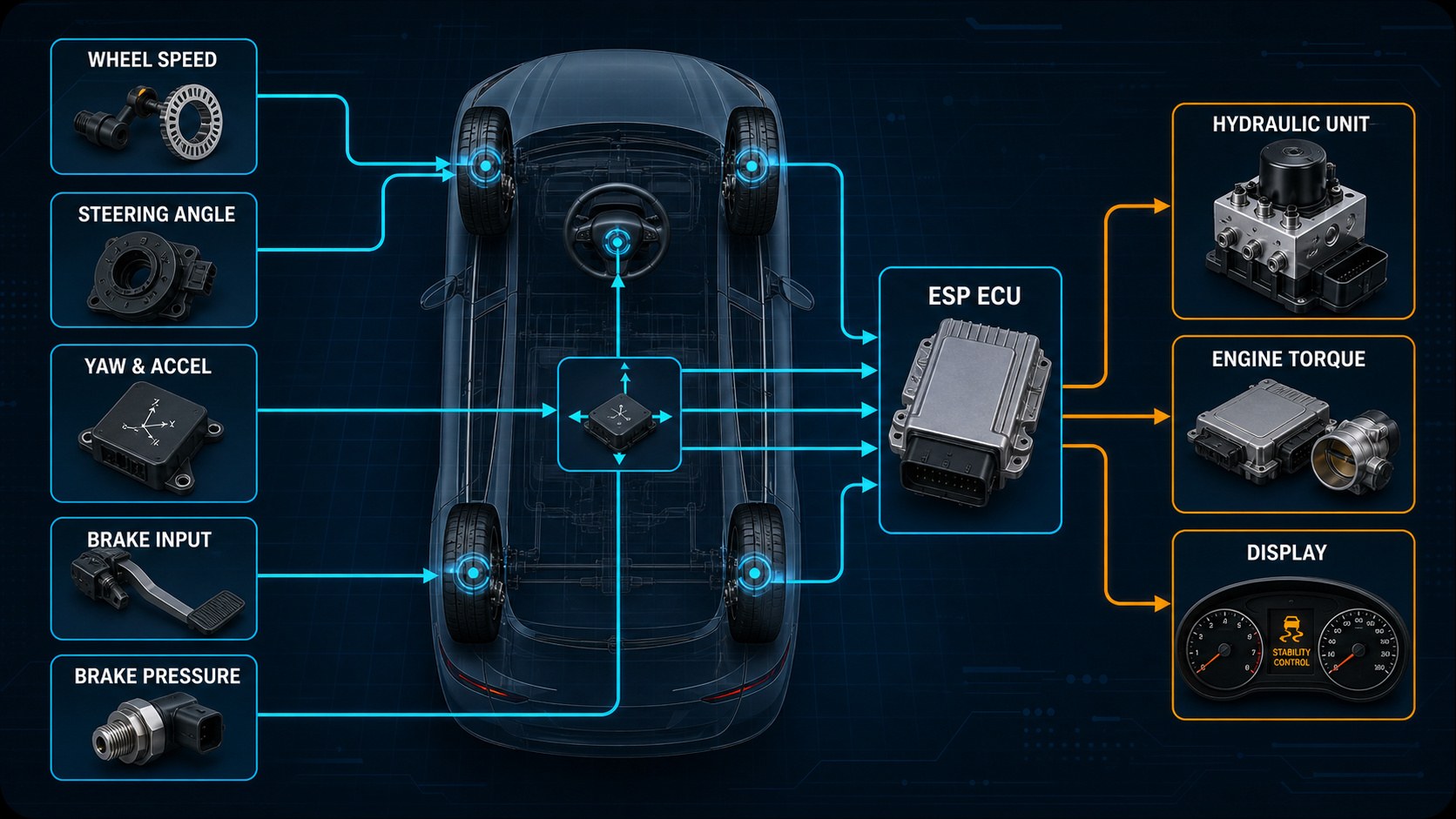

五、ESP怎样知道驾驶员意图和车辆实况

• 四轮主动式轮速传感器：提供低速仍清晰的数字信号，并可识别旋转方向。
• 方向盘转角传感器：提供转角、转向方向和转动速度。
• 组合ESP传感器：测量横摆角速度、横向加速度和纵向加速度。
• 制动压力、踏板行程或BAS信号：判断驾驶员制动强度与踩踏速度。
• 发动机、变速箱和车身CAN信息：用于协调扭矩、挡位、车速与报警显示。

控制单元用方向盘角度和车轮速度计算目标运动，再与偏航率及横向加速度比较。方向盘转角零点或组合传感器偏置错误，会让系统在直行时也认为车辆正在转弯，因此校准状态与安装位置必须一并检查。

六、主动式轮速传感器的诊断特点

主动式轮速传感器采用霍尔原理，低速时信号幅值不会像传统感应式传感器那样明显衰减，还可借助相位关系判断旋转方向。诊断不能只量电阻；应观察供电、数字波形、四轮实际值与极低速连续性，同时检查磁性编码环污染、轴承间隙、线束受拉和传感器安装距离。

七、BAS为什么关注踩踏速度

BAS制动辅助利用踏板行程和踩下速度识别紧急制动意图。早期结构可通过BAS阀辅助快速建立助力，后续车型更多由ESP液压机构主动增压。若踏板信号不可信，可能既影响BAS，也影响制动灯逻辑、HOLD和其他依赖驾驶员制动请求的功能。

八、ESP还承担哪些附加功能

• EBD电子制动力分配：随前后轴载荷变化优化制动力。
• 弯道制动控制：按内外侧车轮可用附着重新分配制动力。
• ETS电子牵引辅助：制动空转驱动轮，让开放式差速器另一侧传递扭矩。
• Torque Vectoring Brake：在尚未进入失稳临界前轻制动内侧后轮，改善转向响应。
• 坡道起步辅助：驾驶员松开制动后短时间保持压力，防止后溜。
• HOLD：停车后持续保持制动，踩油门或满足释放条件时退出。
• Priming预充压：快速松开油门时轻微贴近制动片，缩短随后制动响应。
• 干燥制动：雨刮工作等条件下周期性轻微制动，清除制动盘水膜。

九、常见故障为何会连带多个系统

轮速信号不仅供ESP使用，还可能被变速箱、驻车、中控锁、导航和驾驶辅助调用。因此一个轮速传感器故障可能同时点亮多盏警告灯。组合传感器B24/15校准遗漏、方向盘转角零点丢失、轮胎规格差异、低电压或CAN通信异常，也会让ESP退出并关闭一部分附加功能。

十、建议的诊断顺序

• 读取ESP及相关控制单元故障码、冻结帧和事件发生车速。
• 确认四条轮胎规格、胎压和滚动周长一致，检查轮毂轴承与编码环。
• 低速直线行驶比较四轮轮速，观察是否有跳变、掉零或方向错误。
• 车辆停在水平地面、方向盘居中时检查转角、偏航率和横纵向加速度零点。
• 核对制动压力与踏板请求，执行液压泵和各车轮电磁阀激活测试。
• 检查电源、搭铁、制动液、插头进水和CAN通信，再进行规定校准。
• 修复后路试确认ABS调节、直线稳定、转弯实际值和警告灯状态。

十一、报码指向液压单元内部电气故障时

部分213车型可能在仪表提示驻车制动相关警告时，于ESP中记录B23AA2F、B23AB2F等内部电气报码。此类报码可以把检查方向指向液压单元内部电阻或驱动回路，但不能跳过基础电源、搭铁、插头端子、低电压历史和线束负载测试。

先保存冻结帧并完成当前诊断程序的引导测试，再比较静态电压、负载时压降、控制单元温度和报码复现条件。外部供电与连接均正常、报码可稳定复现，并且引导测试明确确认内部故障后，才进入液压单元更换评估。更换后还要按车型要求完成制动系统排气、控制单元调试或编码、传感器校准和路试验证。

• 内部报码不等于液压阀机械卡滞，先区分电气与液压故障。
• 一次低电压事件可能留下历史报码，清除后需在正常供电条件复测。
• 更换总成前记录编码和软件状态，并确认配件与车辆配置匹配。
• 涉及制动液压回路拆装时，排气和压力验证属于必要交付条件。

诊断思路小结

ESP的本质是“识别意图、测量实况、计算偏差、协调扭矩、单轮制动”。诊断时按输入传感器、控制计算、液压执行和网络共享四层排查，比看到ESP灯就直接更换液压单元可靠得多。
