奔驰W166 CODE 311温控杯座：Peltier冷热原理、温度曲线与故障码

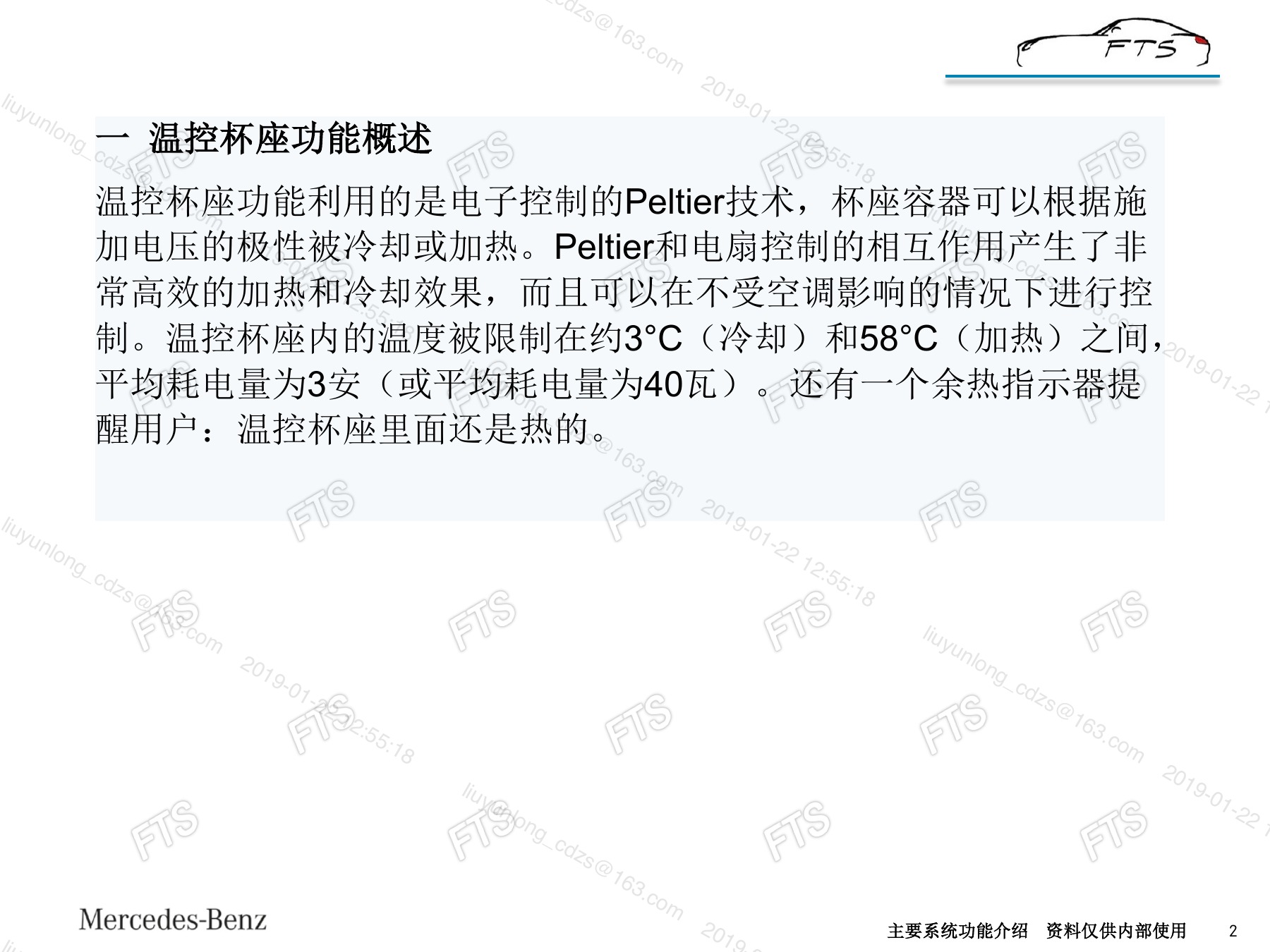

W166带CODE 311的温控杯座使用Peltier热电元件，不依赖空调制冷剂。电子控制改变元件电流方向，就能让杯座接触面吸热或放热；风扇把另一侧热量带走，温度传感器限制过冷或过热。系统典型下限约3°C、上限约58°C，平均消耗约3 A或40 W。

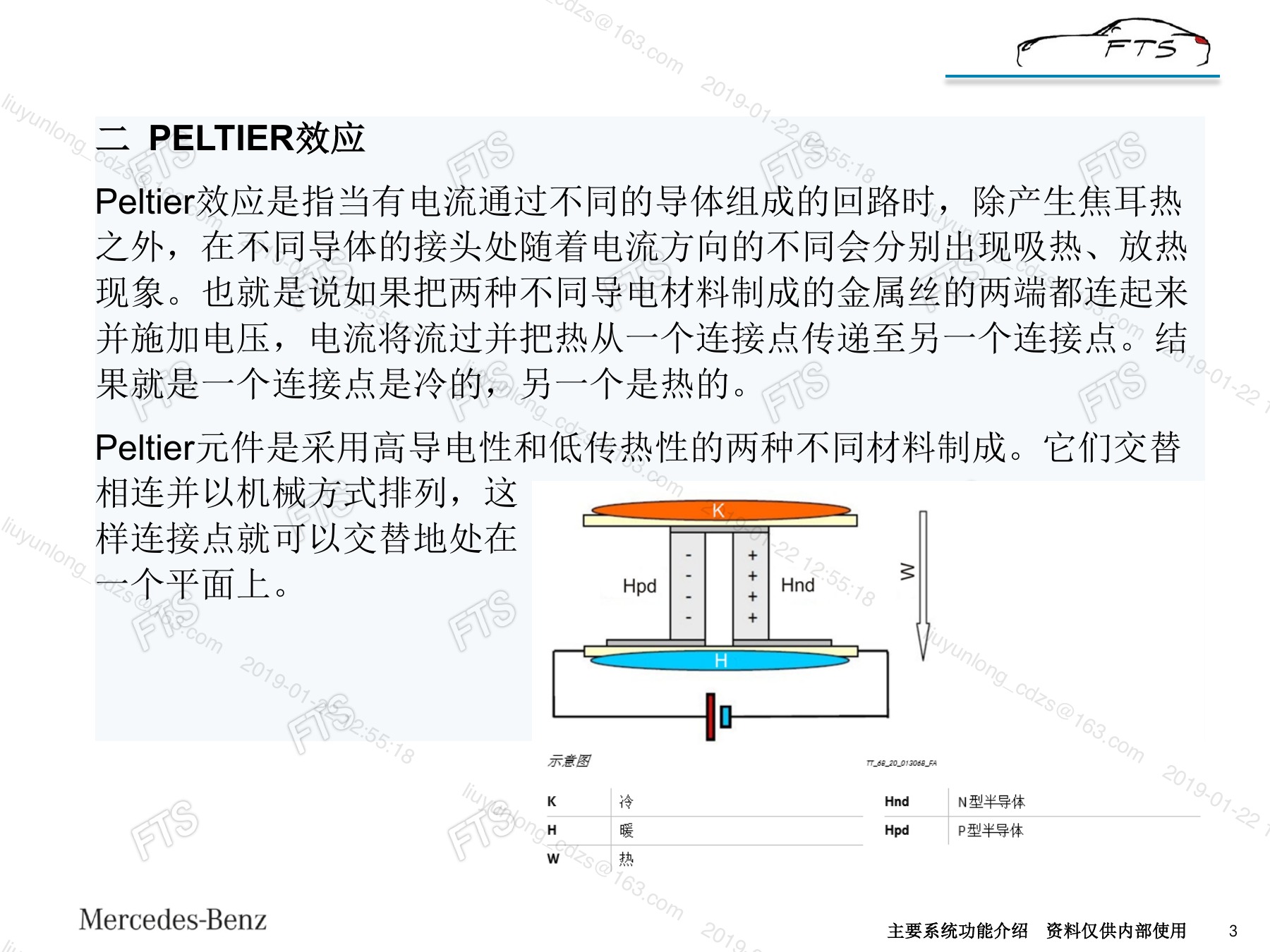

一、Peltier元件为什么能冷热互换

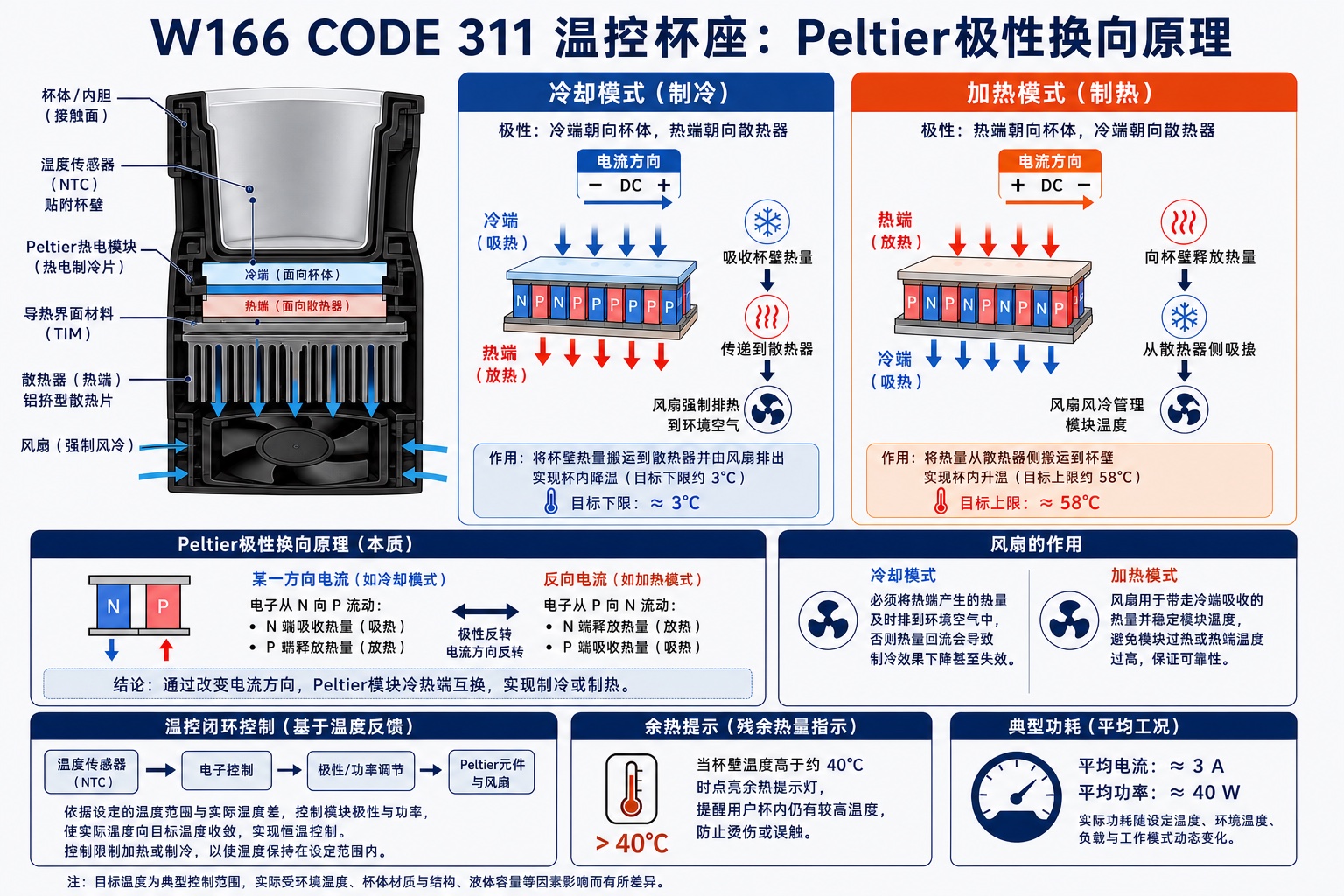

两种不同导电材料组成的接点有电流通过时，一端吸收热量，另一端释放热量。多个接点交替排列成模块，形成可利用的冷热平面。制冷时杯壁侧吸热、散热器侧放热；加热时极性反转，热流方向随之改变。Peltier元件本身只是搬运热量，风扇和散热片是否畅通会直接决定效果。

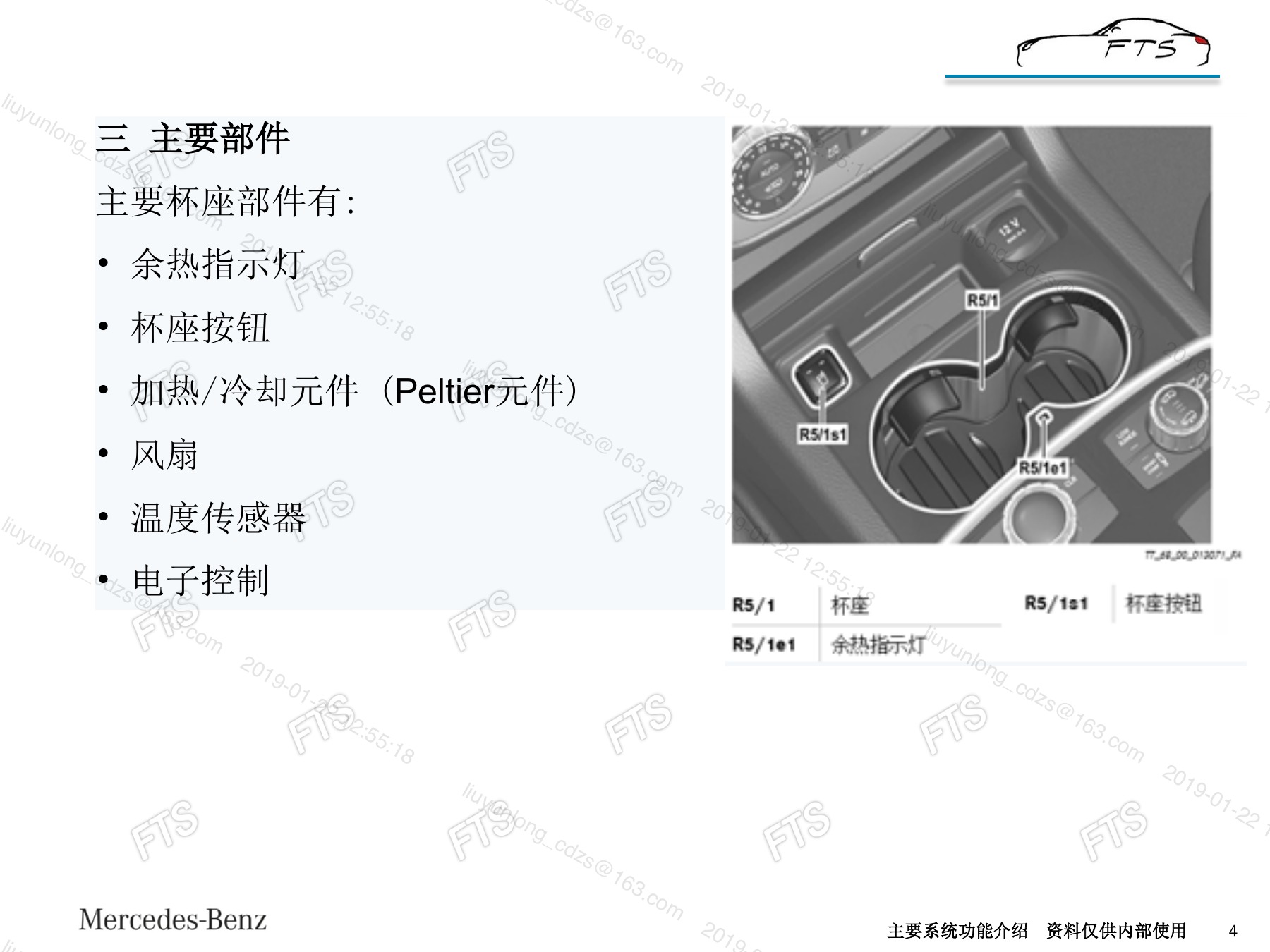

二、主要部件和反馈关系

• 杯座按钮：循环选择制冷、加热和关闭。
• 蓝色/红色LED：分别表示制冷或加热状态。
• Peltier元件：根据极性建立冷热端。
• 风扇和散热片：排出或管理模块另一侧热量。
• 温度传感器：测量杯座温度，供电子控制限制输出。
• 余热指示灯：杯座约40°C以上时提醒表面仍热。

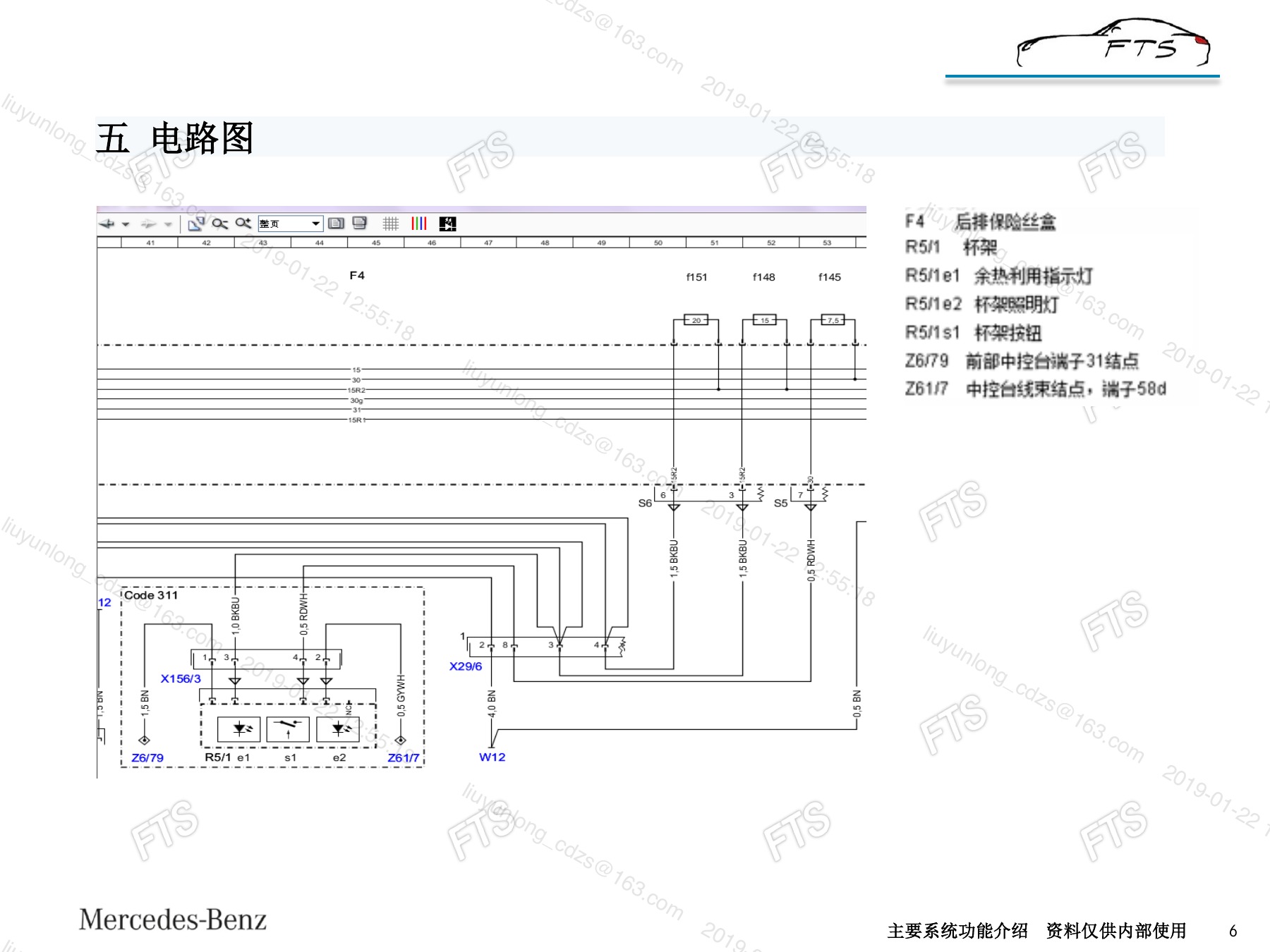

三、15R接通后杯座才获得工作电源

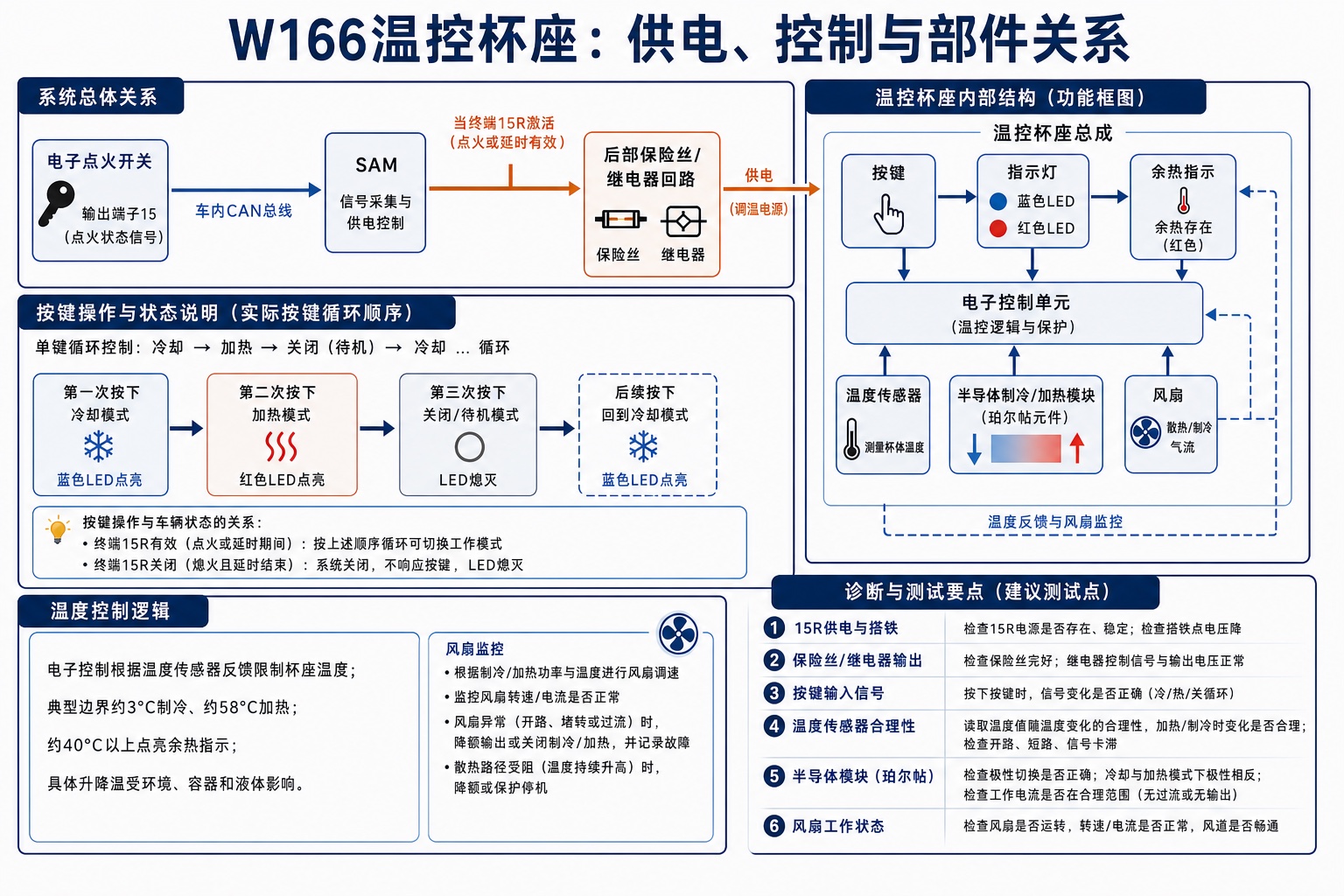

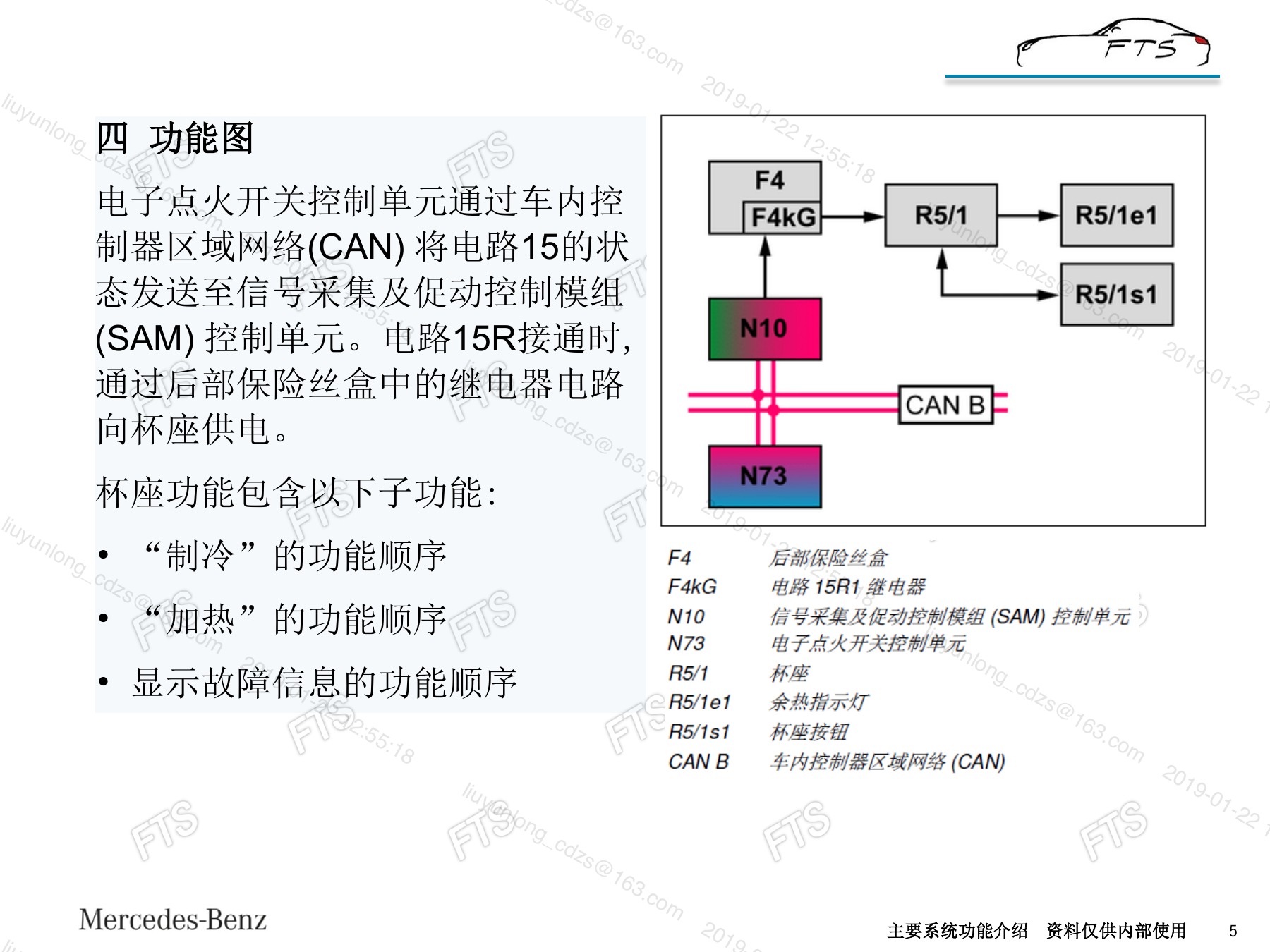

杯座内部电子控制读取按钮和温度传感器，驱动Peltier元件及风扇，并控制状态灯。完全无响应时先查15R、保险丝、继电器、搭铁和插头；只剩单向制冷或加热时，再检查极性驱动和Peltier元件；效果弱则检查风扇、风道、散热片及杯体接触。

四、按钮和指示灯怎样使用

第一次按下按钮进入制冷，蓝色LED点亮；第二次按下进入加热，红色LED点亮；再次按下进入关闭，指示灯熄灭。若当前车辆状态或保护条件不允许，按钮可能被禁用。具体循环仍以实车指示为准。

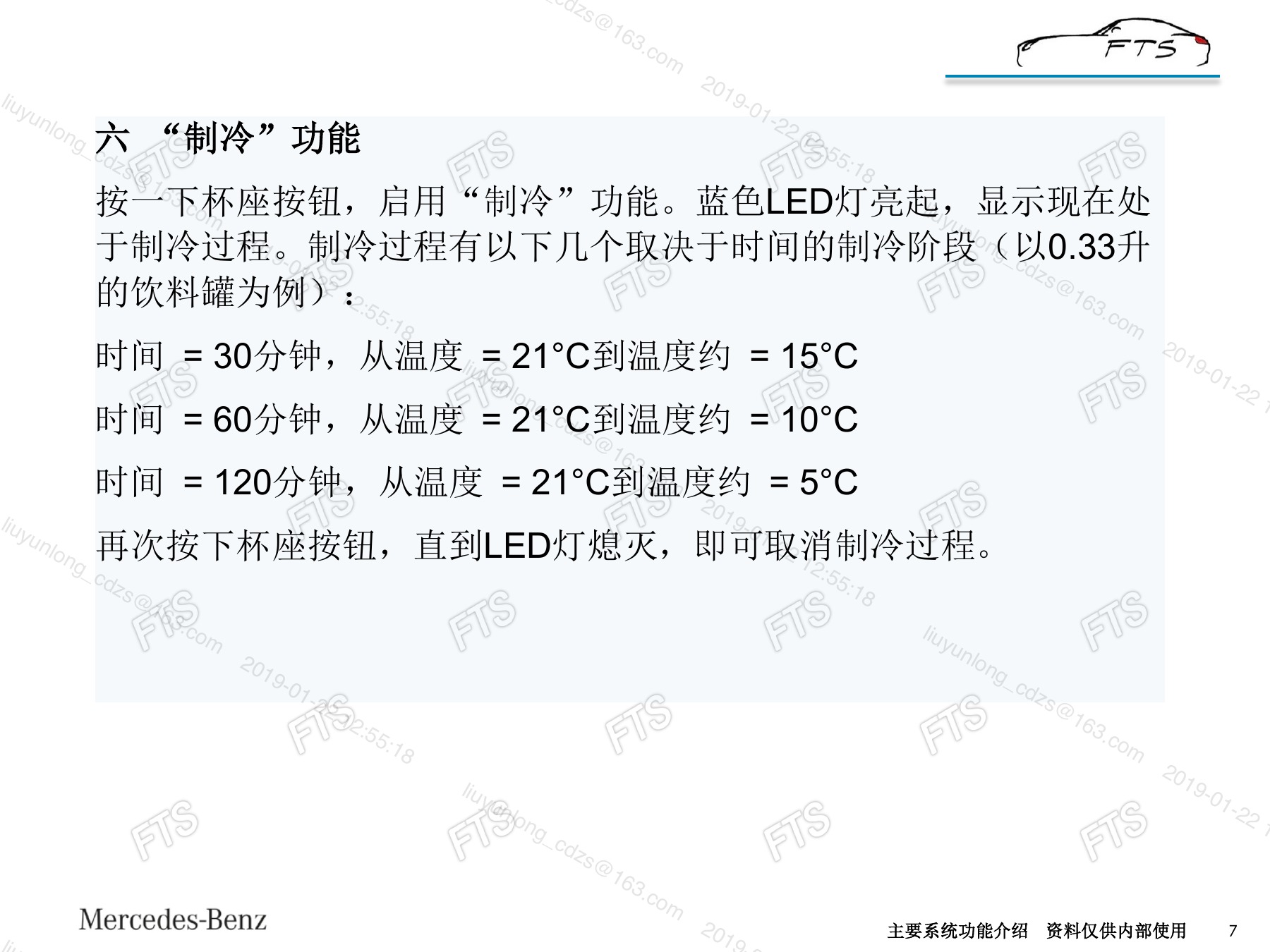

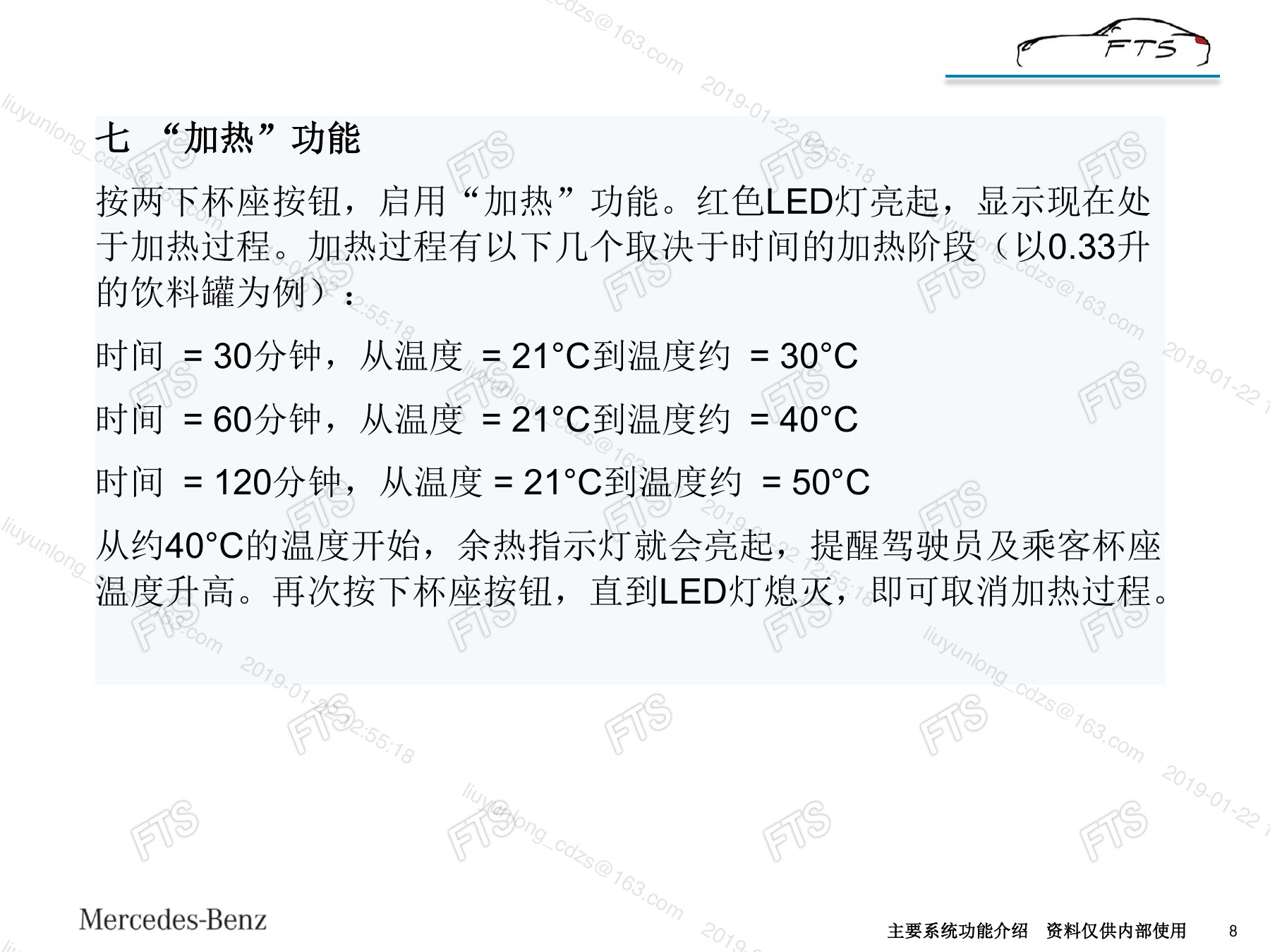

五、30/60/120分钟温度只是示例曲线

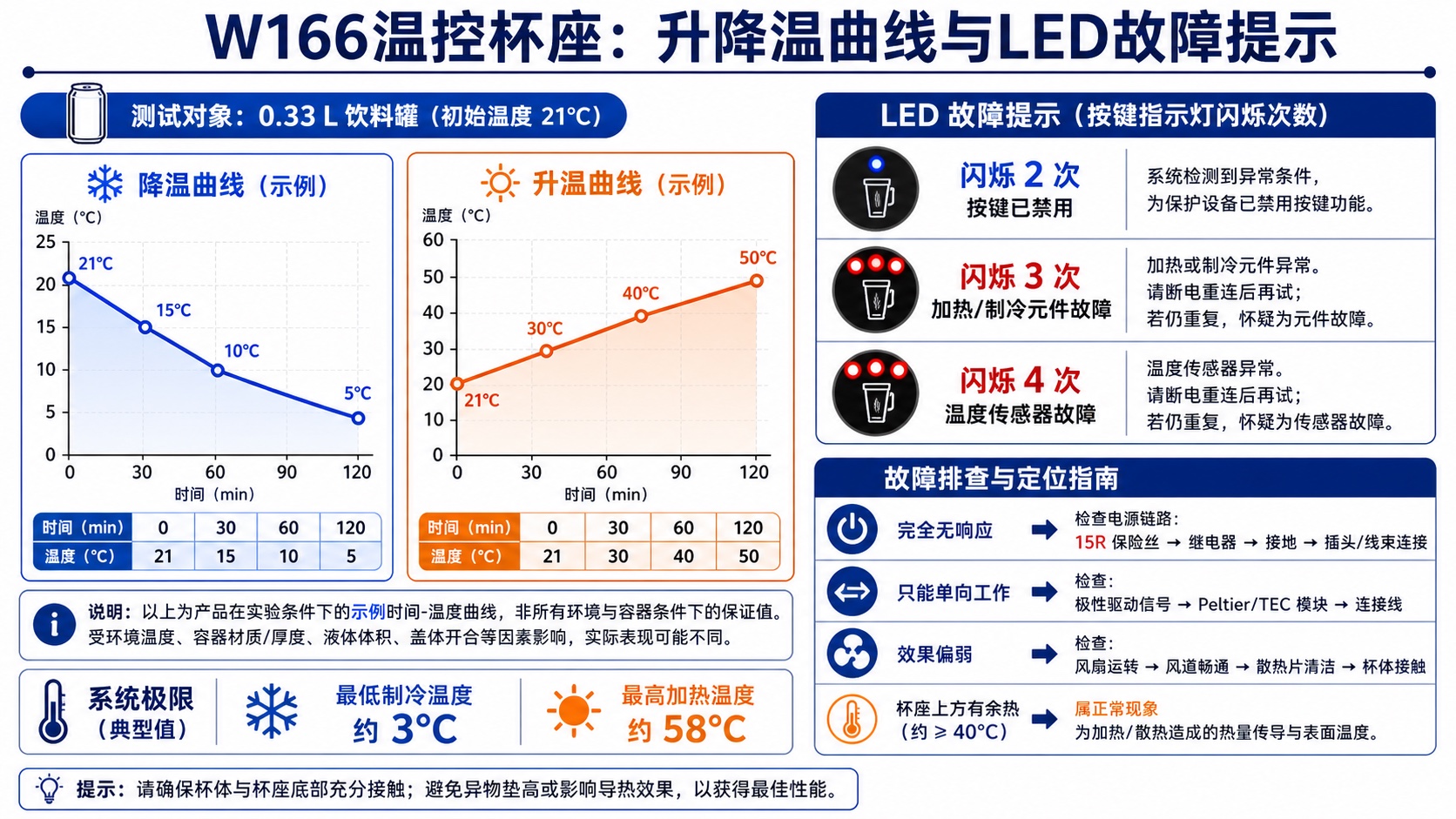

示例中制冷30、60、120分钟约降到15、10、5°C；加热相同时间约升到30、40、50°C。环境温度、杯体材质、液体体积、容器底部接触和盖子都会改变结果，所以不能把这些时间点当作每辆车的保证值。系统控制边界约为3°C和58°C。

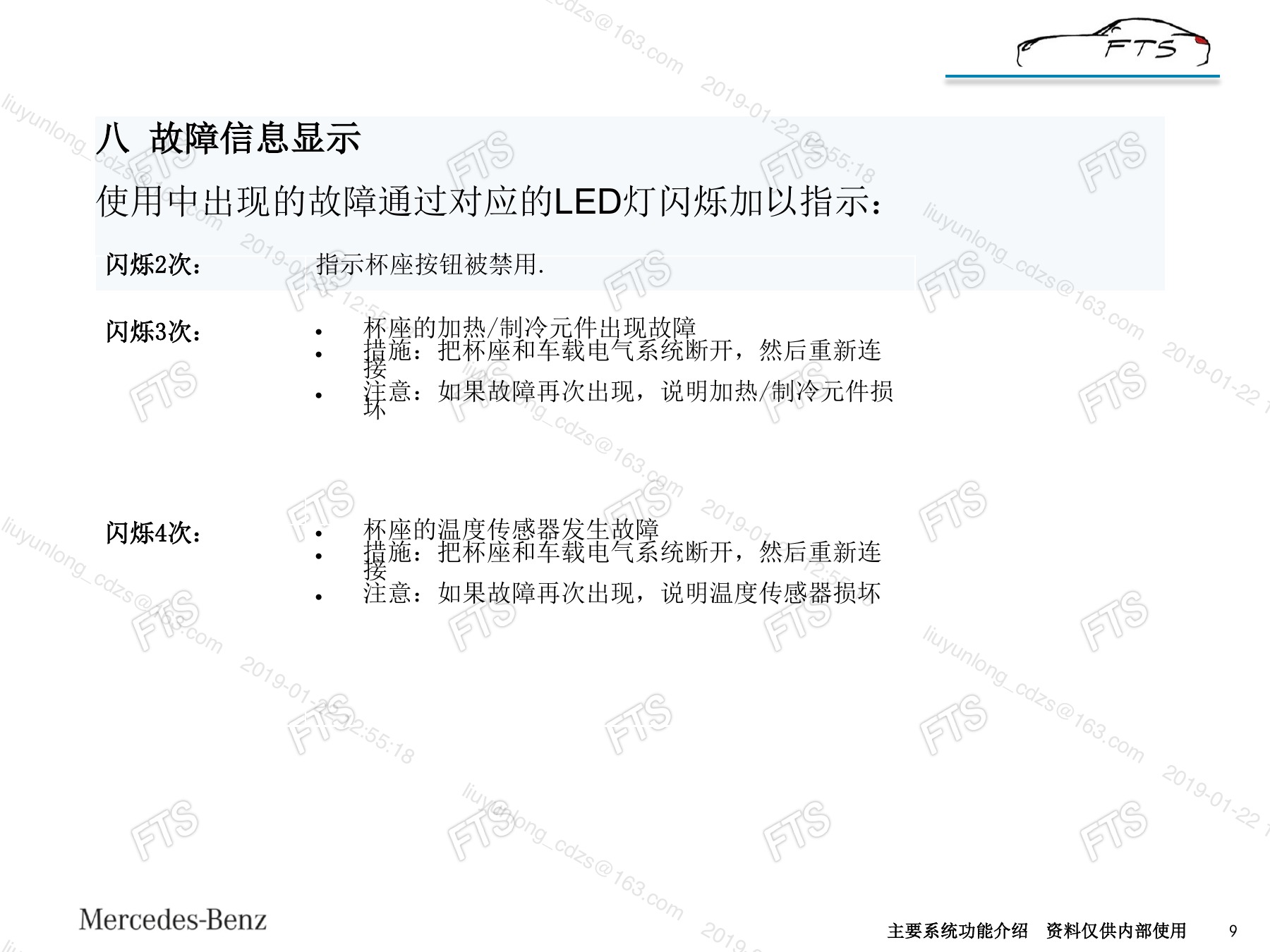

六、LED闪烁次数直接给出故障方向

• 闪烁2次：杯座按钮被禁用，先检查当前工作条件和供电状态。
• 闪烁3次：加热/制冷元件故障。可按规定断开杯座与车载电源后重新连接；故障重复时检查Peltier元件和驱动。
• 闪烁4次：温度传感器故障。重新连接后仍重复时，检查传感器、线路和信号合理性。

七、诊断时不要只换杯座总成

先确认15R供电和搭铁，再观察按钮输入、LED状态、温度实际值、风扇运行及Peltier两侧温差。制冷时散热器侧应升温，风扇必须及时排热；风扇不转或风道堵塞，会让电子控制降额甚至停机。若余热灯在杯壁约40°C以上点亮，属于正常保护提示。

诊断思路小结

温控杯座是一套小型闭环热泵：Peltier极性决定热流方向，风扇决定散热能力，温度传感器决定控制上限，15R与继电器决定是否有工作电源。按供电、输入、热电元件、风扇和温度反馈依次检查，比直接更换总成更可靠。
