奔驰A207软顶篷电液系统：位置开关、五阶段开闭与应急手动关闭

A207敞篷车的软顶并不是单纯靠液压泵把篷布推开。前部锁止、主顶篷框架、后弓、收纳盖和行李舱盖之间存在严格的机械顺序，N22/6控制单元只有在相应位置开关确认上一动作完成后，才会切换液压阀执行下一步。流程中断时，最后确认的开关与下一个应变化的开关就是诊断入口。

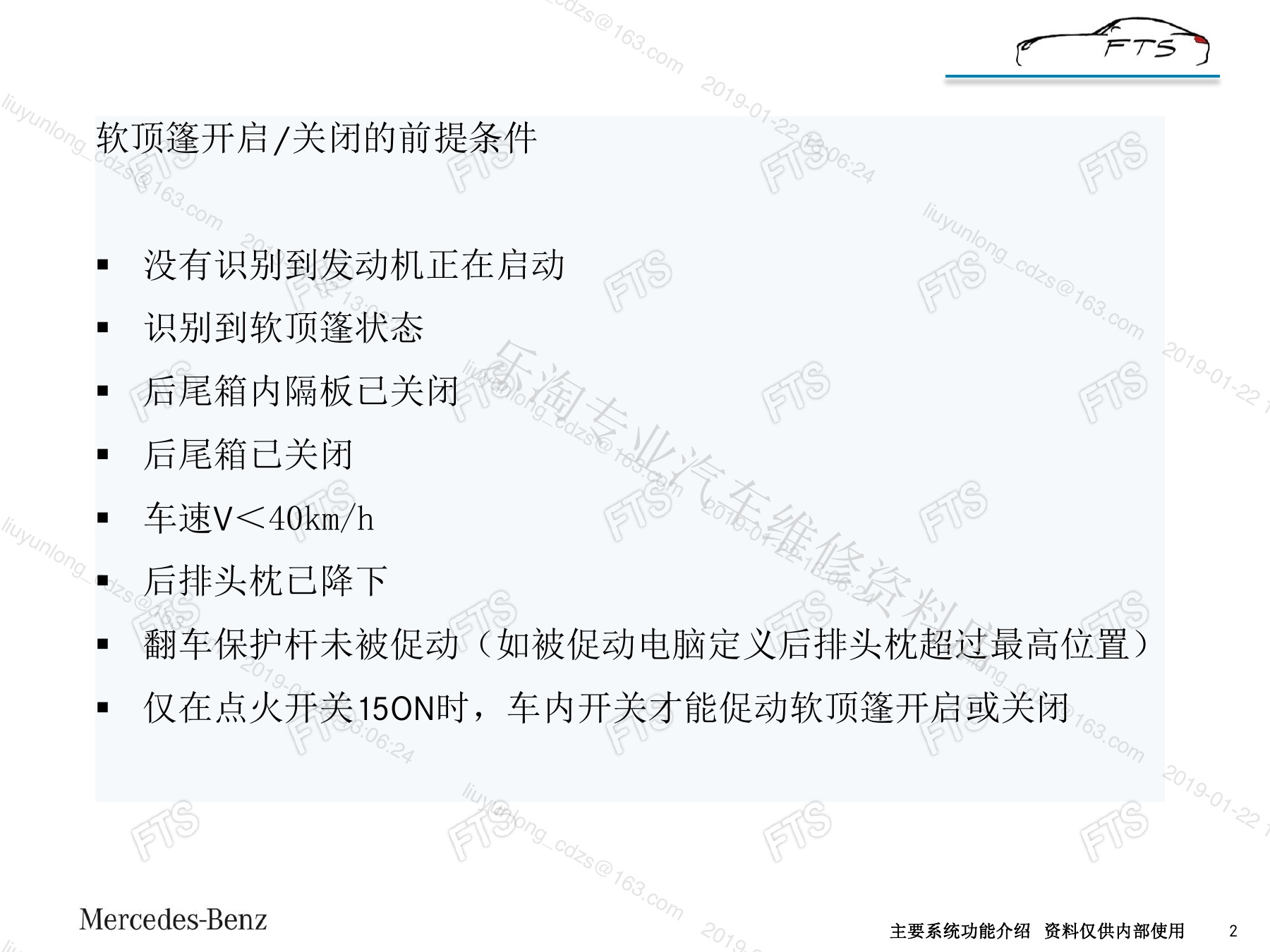

一、软顶动作前必须满足六个条件

• 没有识别到发动机正在起动。
• 控制单元能够识别当前软顶篷状态。
• 行李舱内隔板已关闭。
• 行李舱盖已关闭。
• 车速低于40 km/h。
• 后排头枕已经降到规定位置。

任一条件缺失，系统可能拒绝起动或停在安全状态。诊断时先读取这些互锁实际值，不要在不知道缺少哪个条件时反复按开关或跨接液压泵。

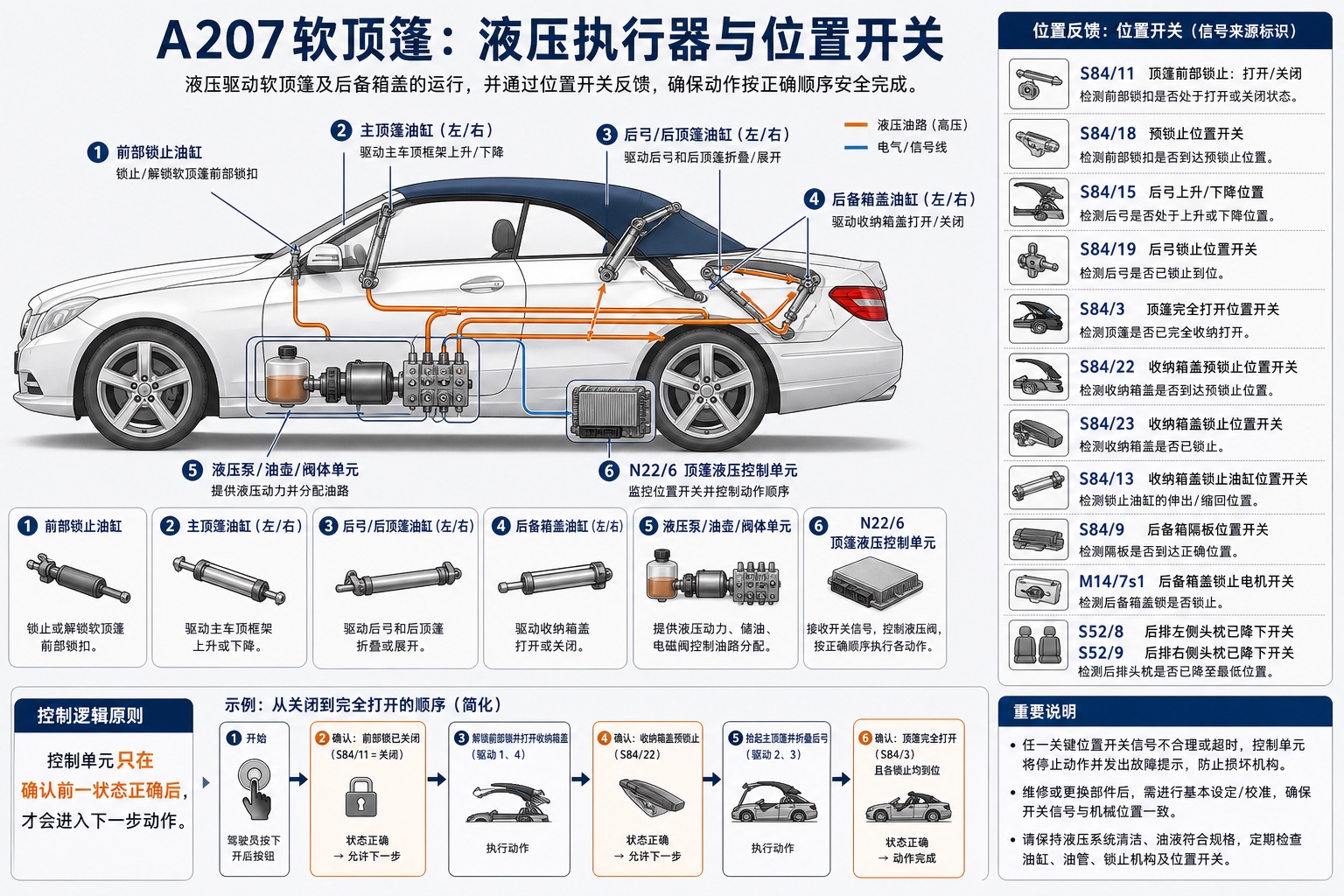

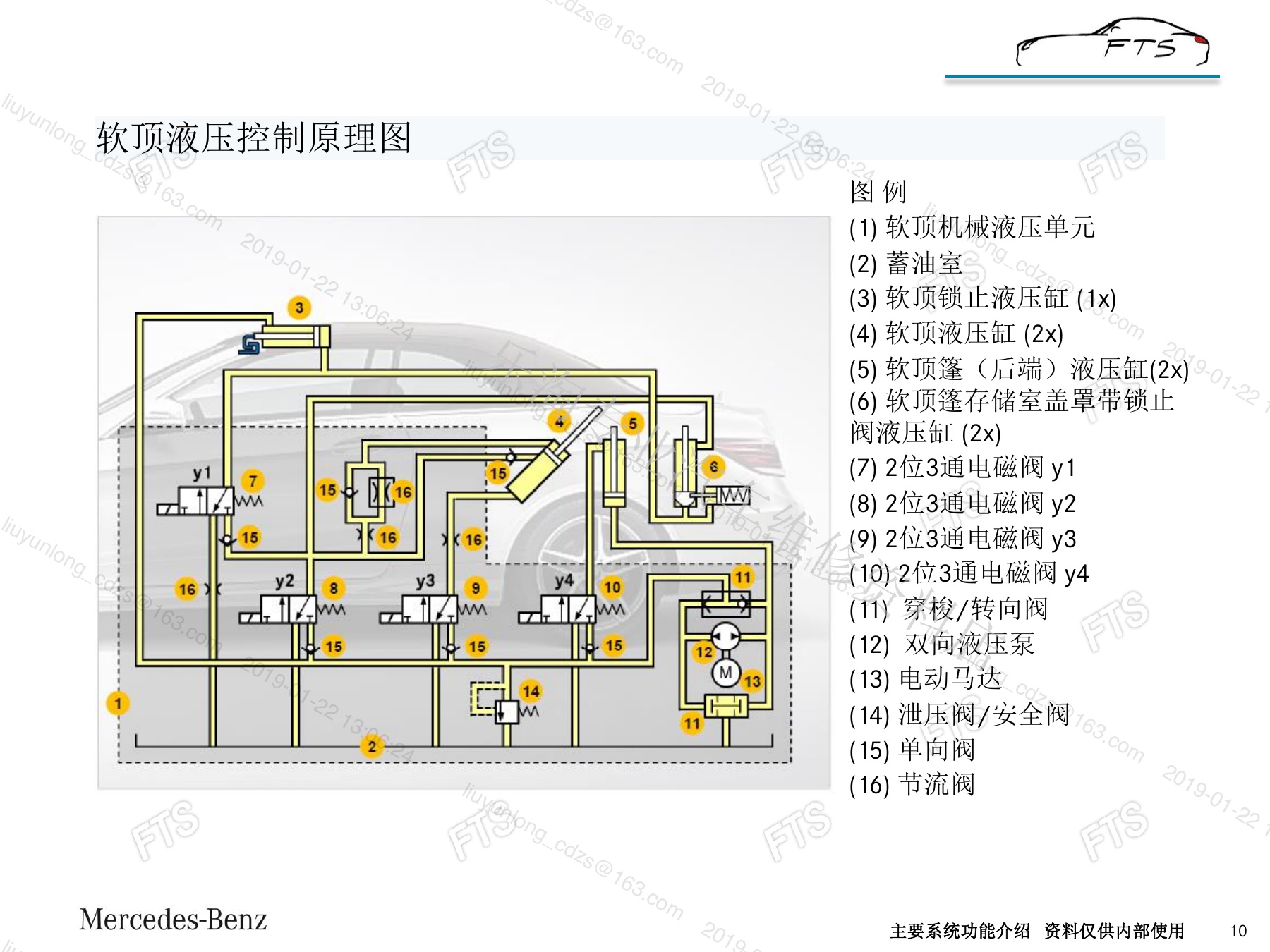

二、液压系统由四组执行器组成

• 前部锁止液压缸：锁止或解锁挡风玻璃框处顶篷锁扣。
• 左右主顶篷液压缸：驱动主框架升降。
• 左右后弓/顶篷后端液压缸：折叠或展开后部结构。
• 左右收纳盖液压缸：打开和关闭顶篷存储室盖。
• 机械液压单元：包括电机泵、油罐和阀体。

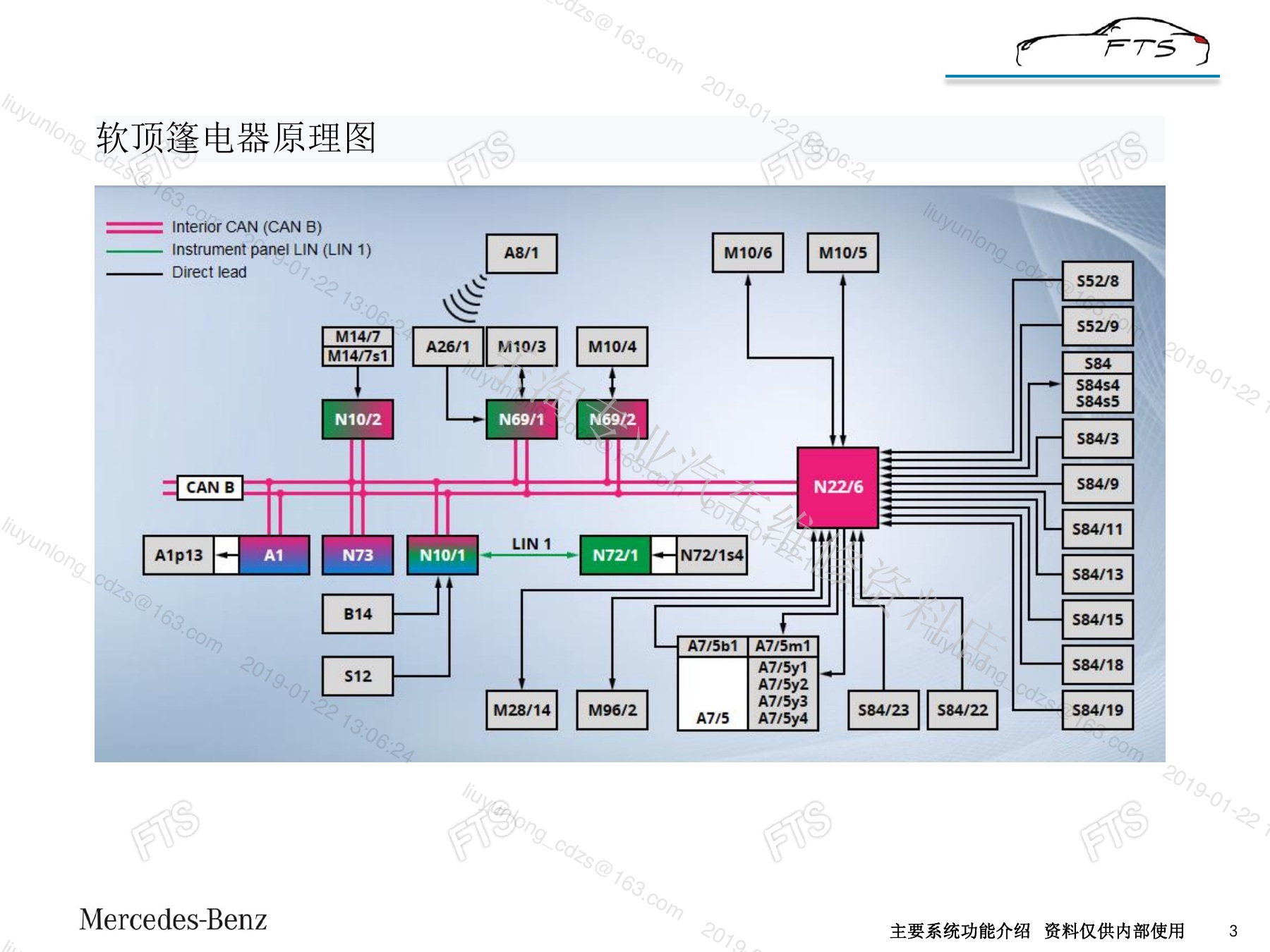

• N22/6控制单元：读取位置开关并按顺序控制泵与阀。

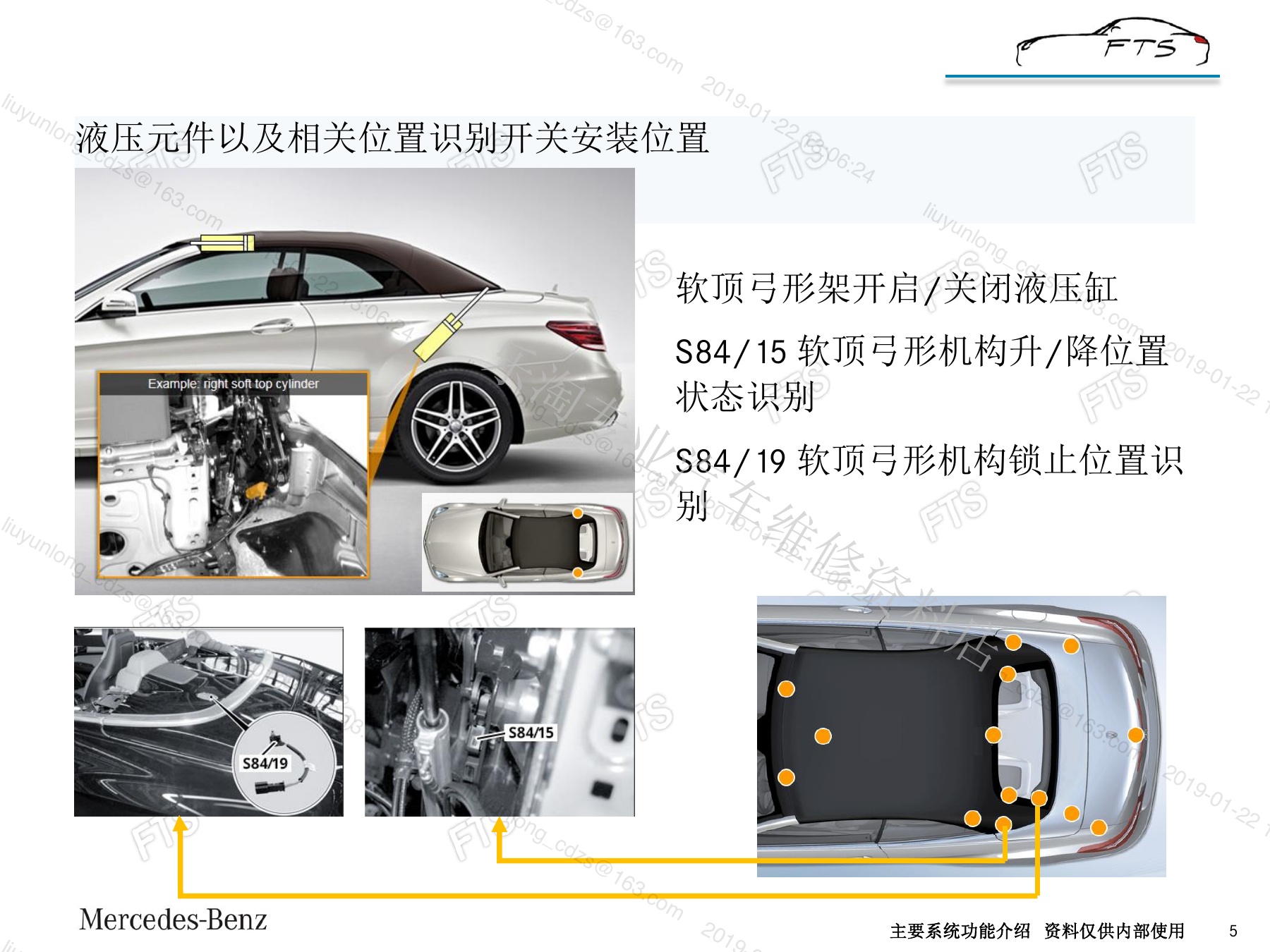

三、位置开关构成动作许可链

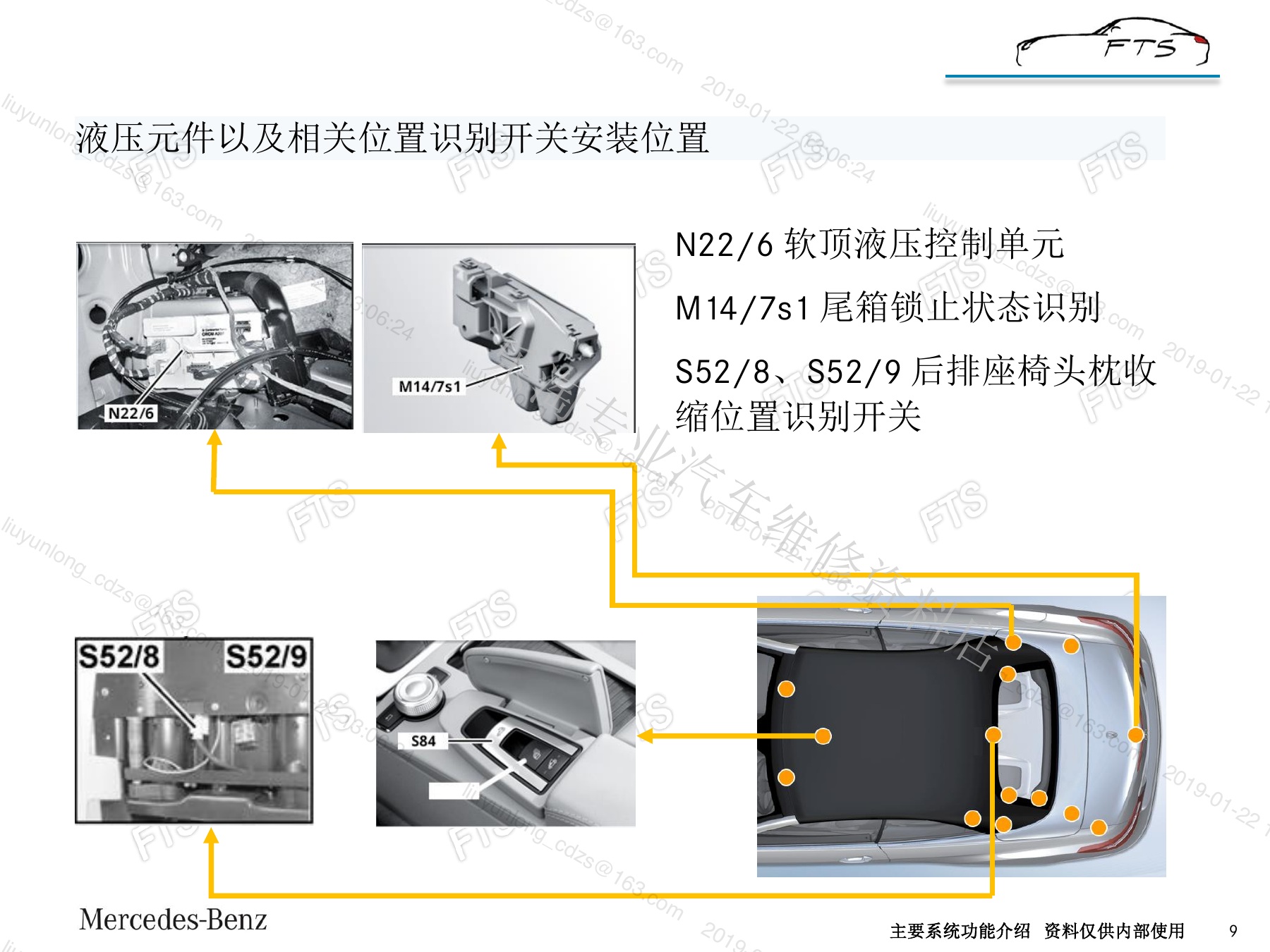

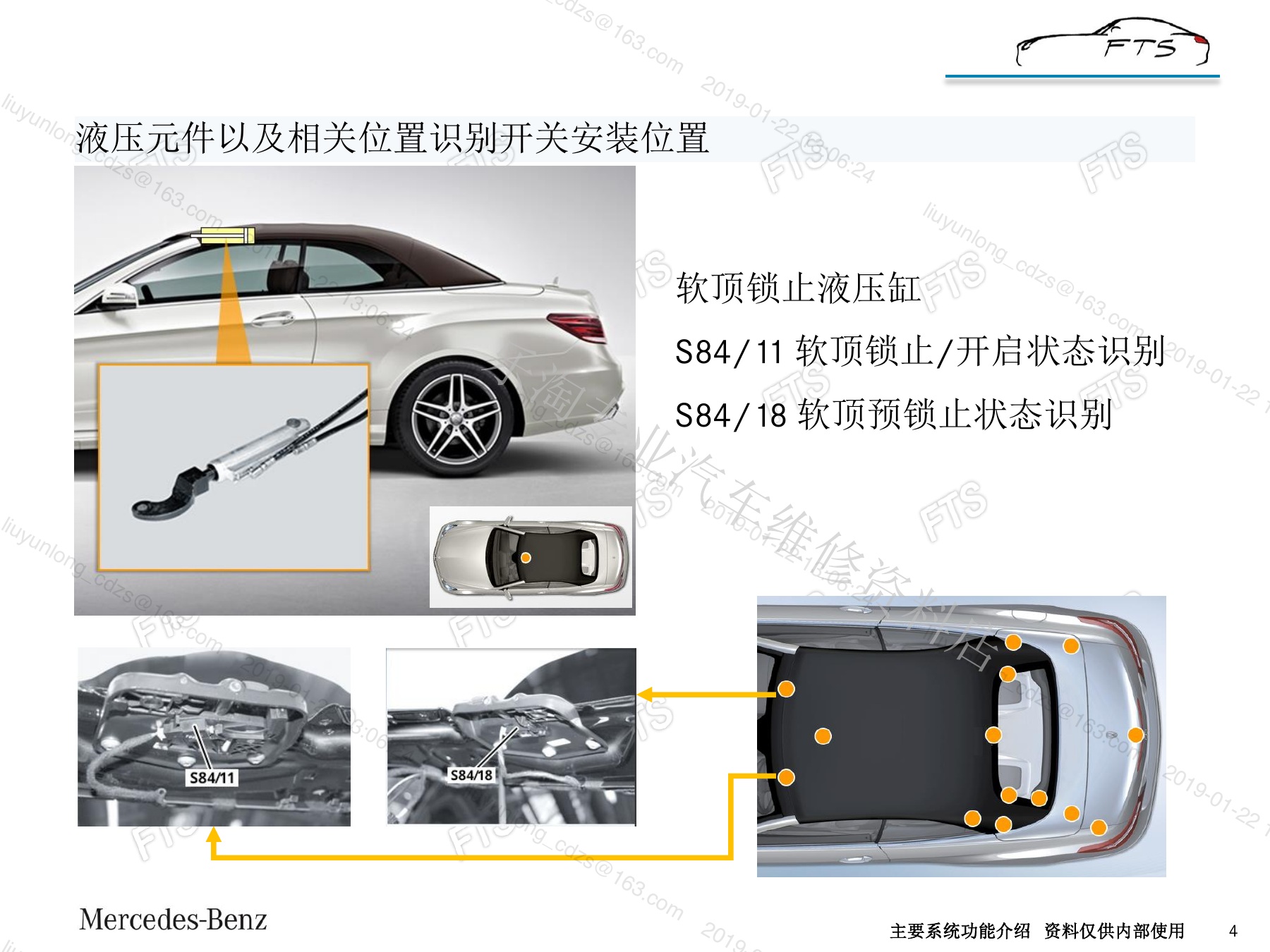

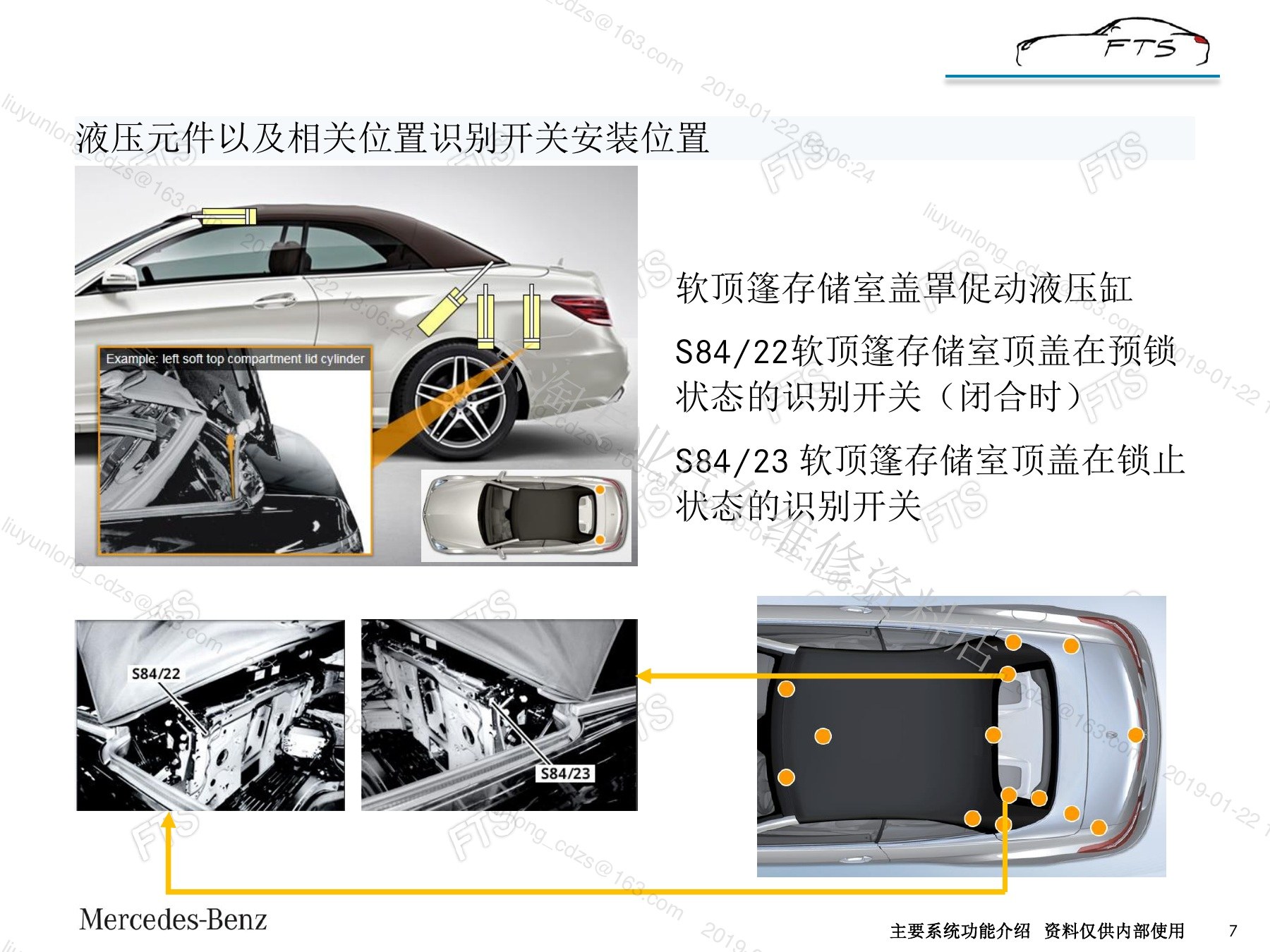

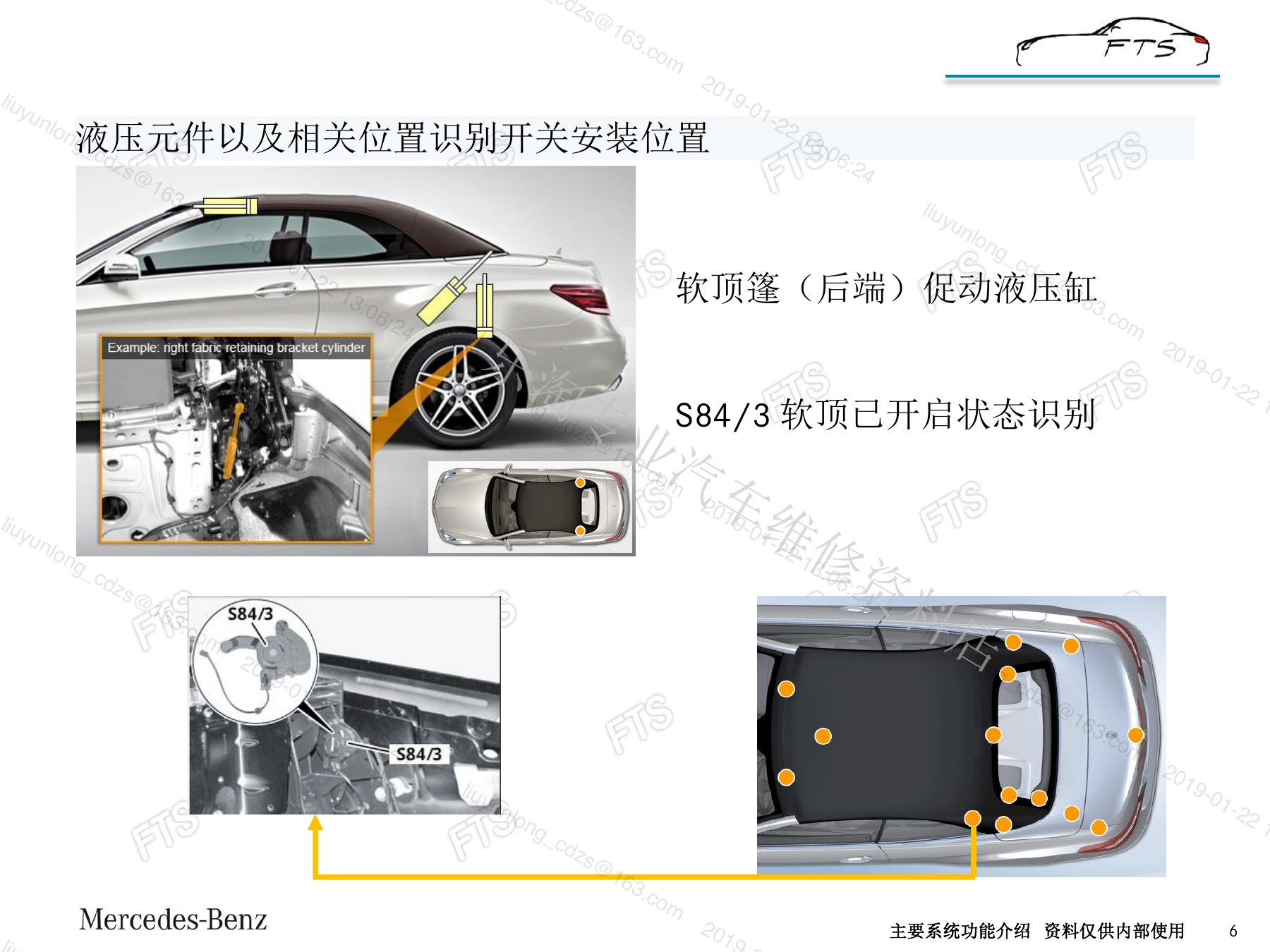

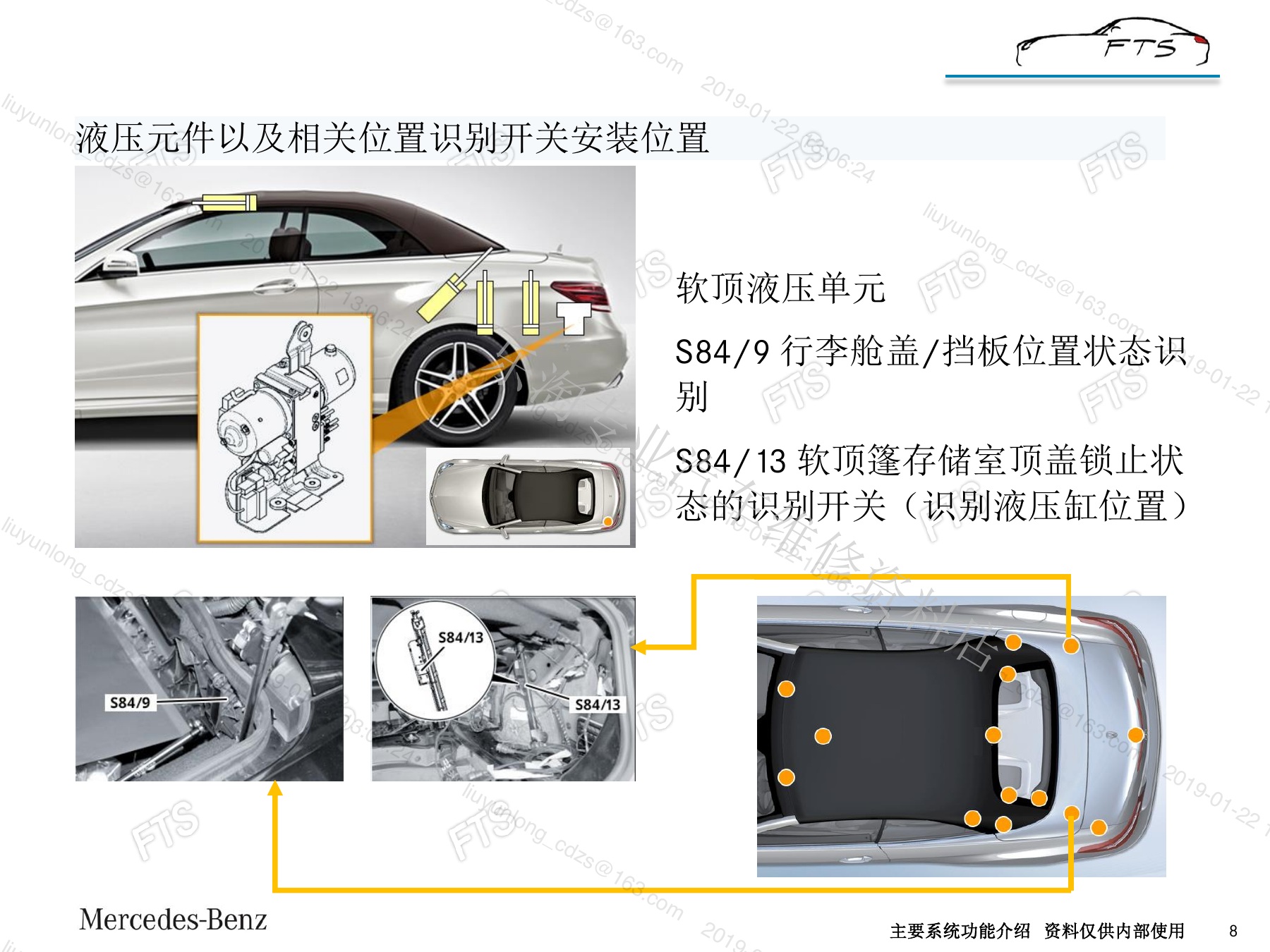

S84/11和S84/18识别前部锁止与预锁状态；S84/15、S84/19识别后弓升降和锁止；S84/3确认顶篷完全开启；S84/22、S84/23和S84/13识别收纳盖预锁、锁止与锁缸位置；S84/9确认行李舱隔板；M14/7s1确认行李舱盖锁止；S52/8、S52/9确认左右后排头枕缩回。

一个开关信号不合理时，控制单元无法证明机构已经离开或到达目标位置，便会停止后续动作。开关本体、连接器、线束、供电、机械调整以及液压缸实际行程都可能造成“状态不变”。

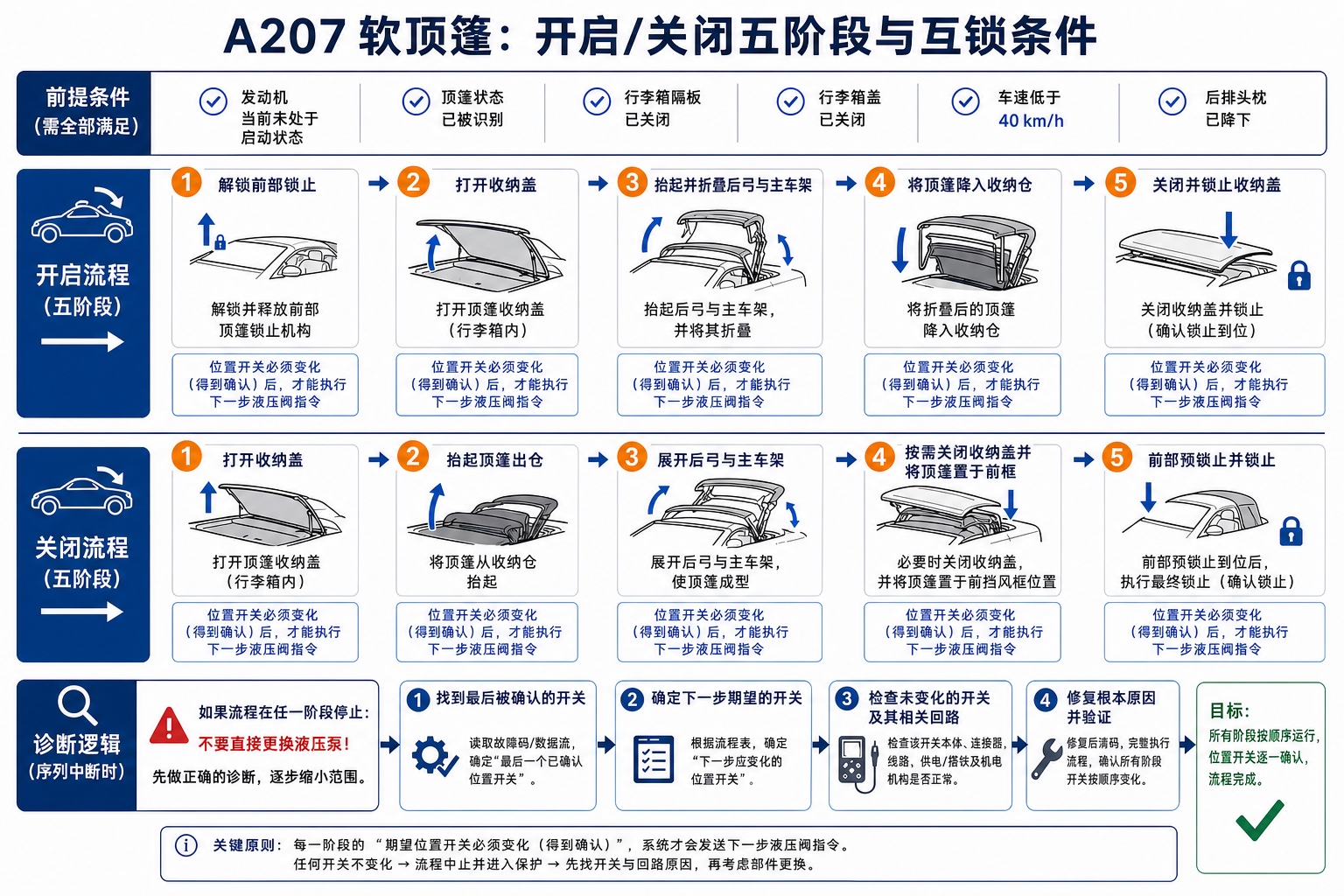

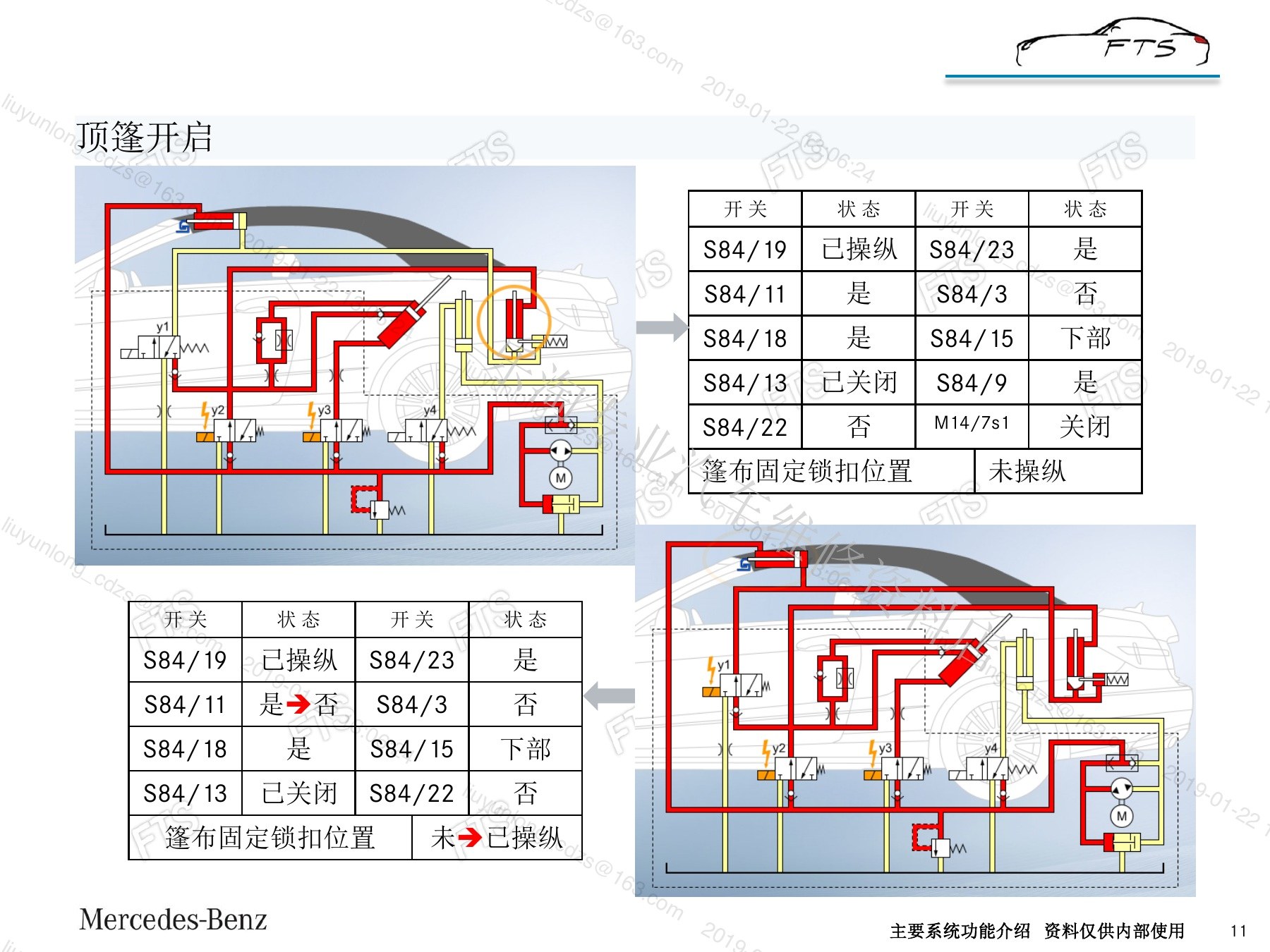

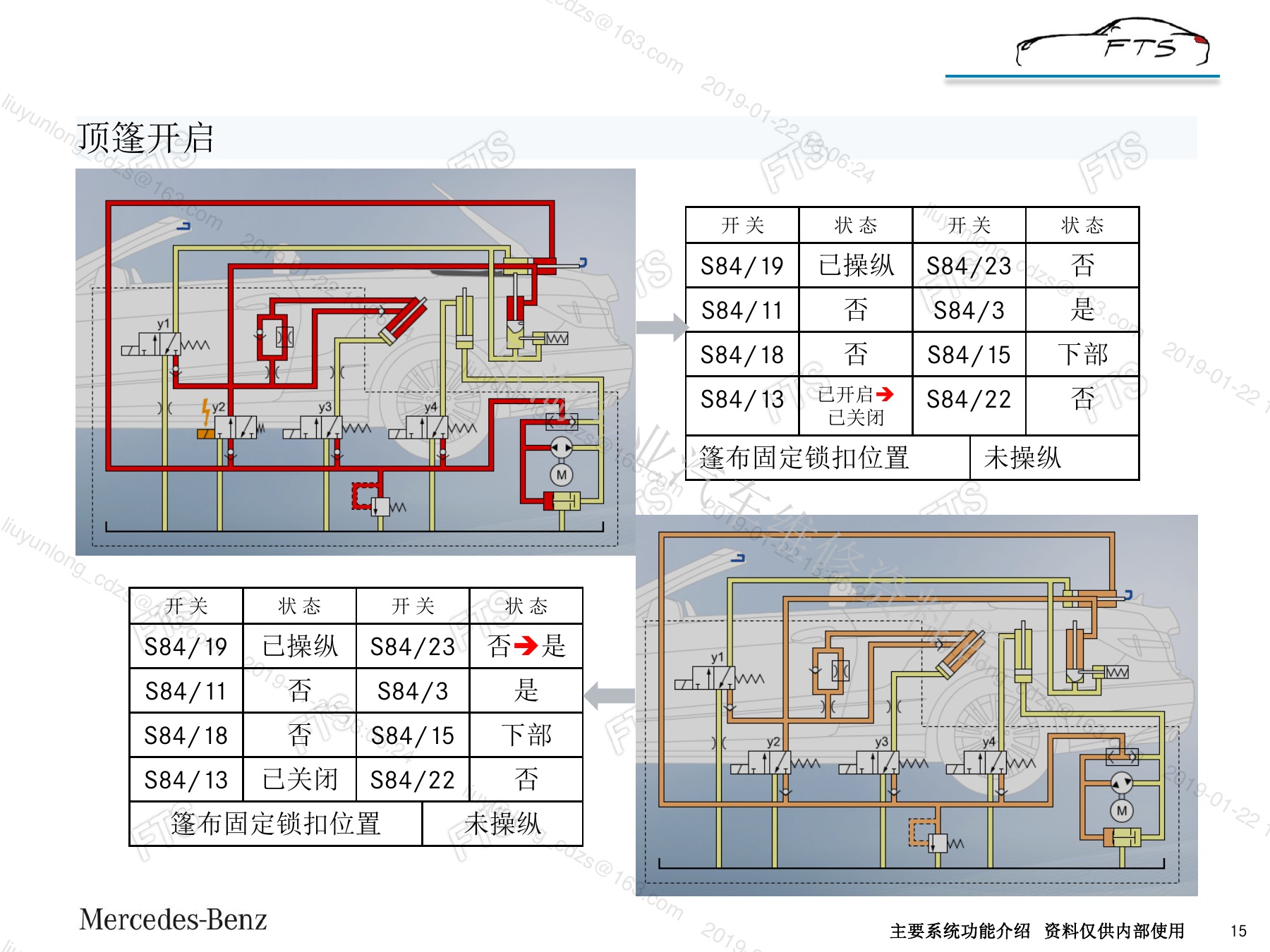

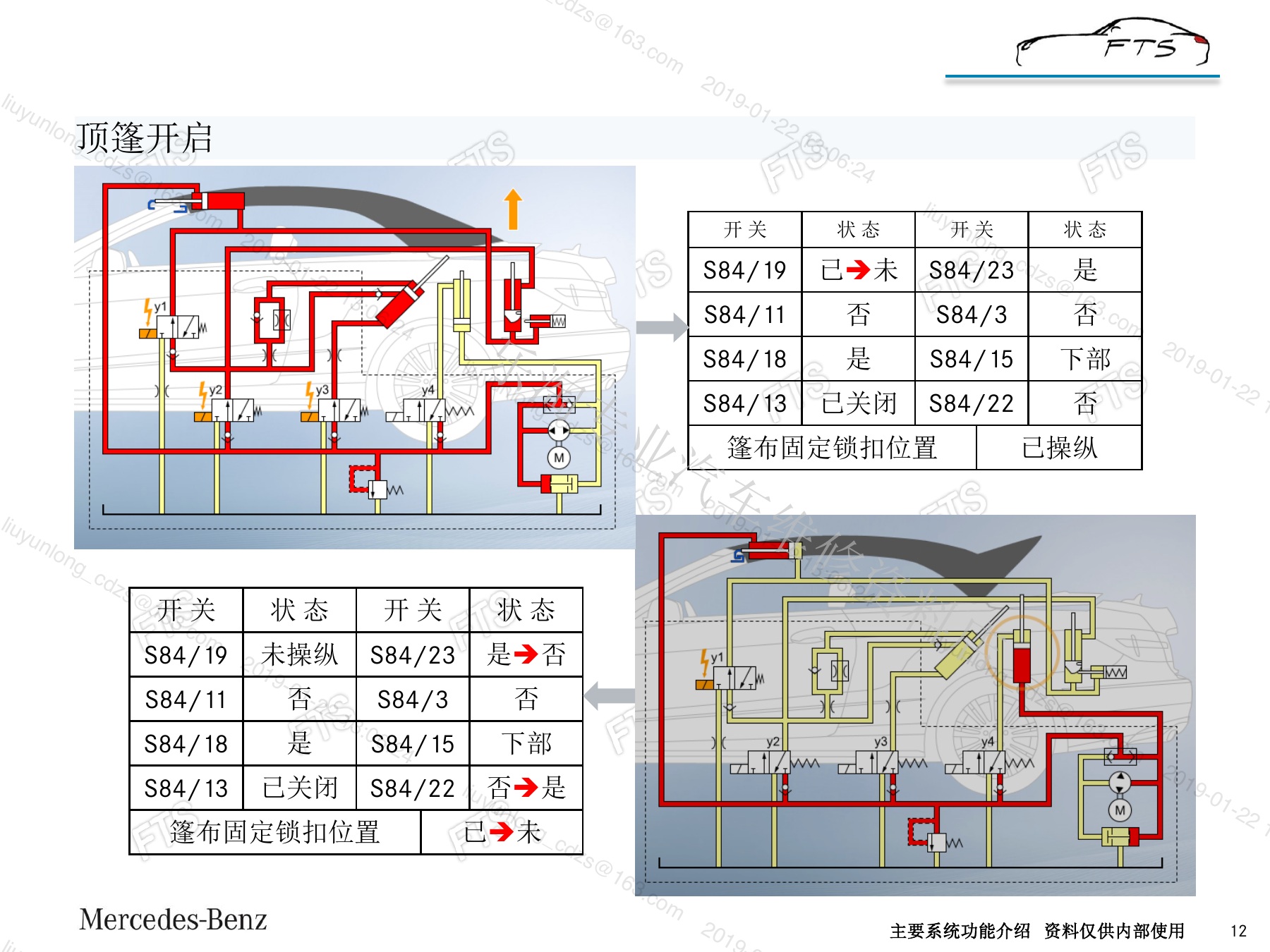

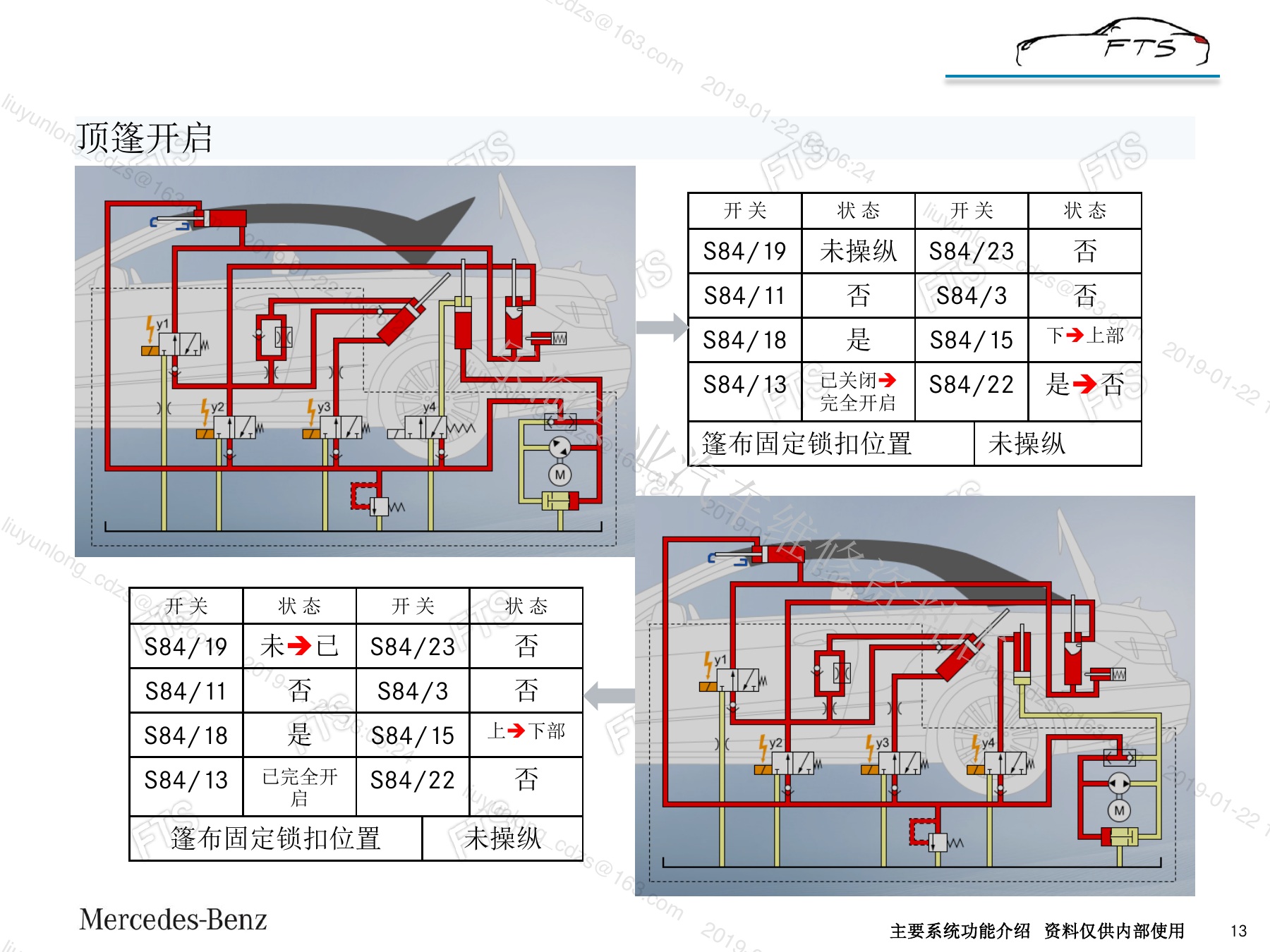

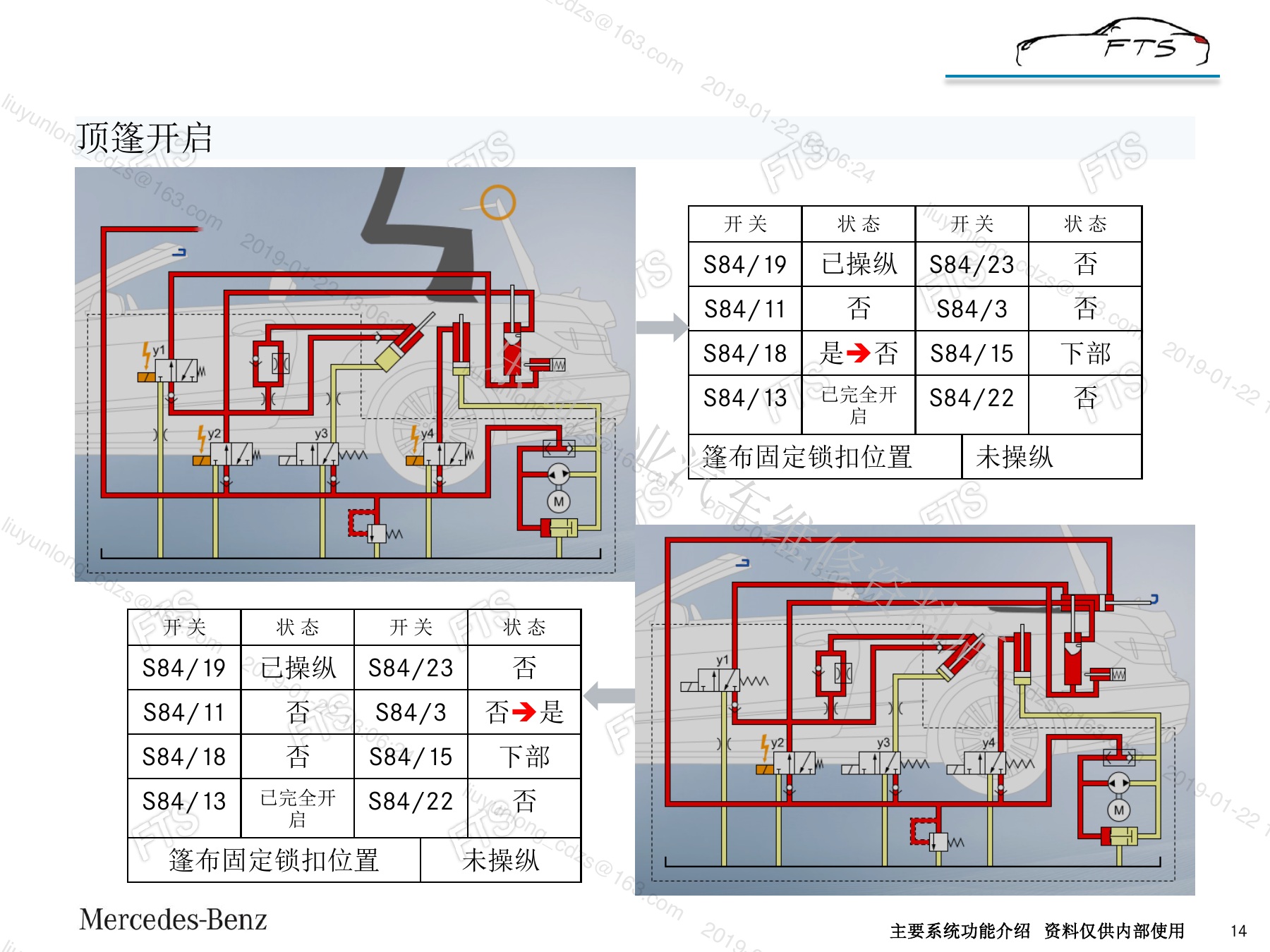

四、开启过程可以分成五个阶段

• 解锁并释放前部顶篷锁止机构。
• 打开顶篷收纳盖。
• 抬起后弓和主顶篷框架，并按机械顺序折叠。
• 把折叠后的顶篷降低到收纳仓。
• 关闭并锁止收纳盖，确认顶篷完全开启。

每个阶段都必须看到预期位置开关发生转换。泵在运行但机构不动，才重点检查油位、泄漏、阀和液压缸；泵根本没有得到命令，则优先检查互锁、开关逻辑和电气供电。

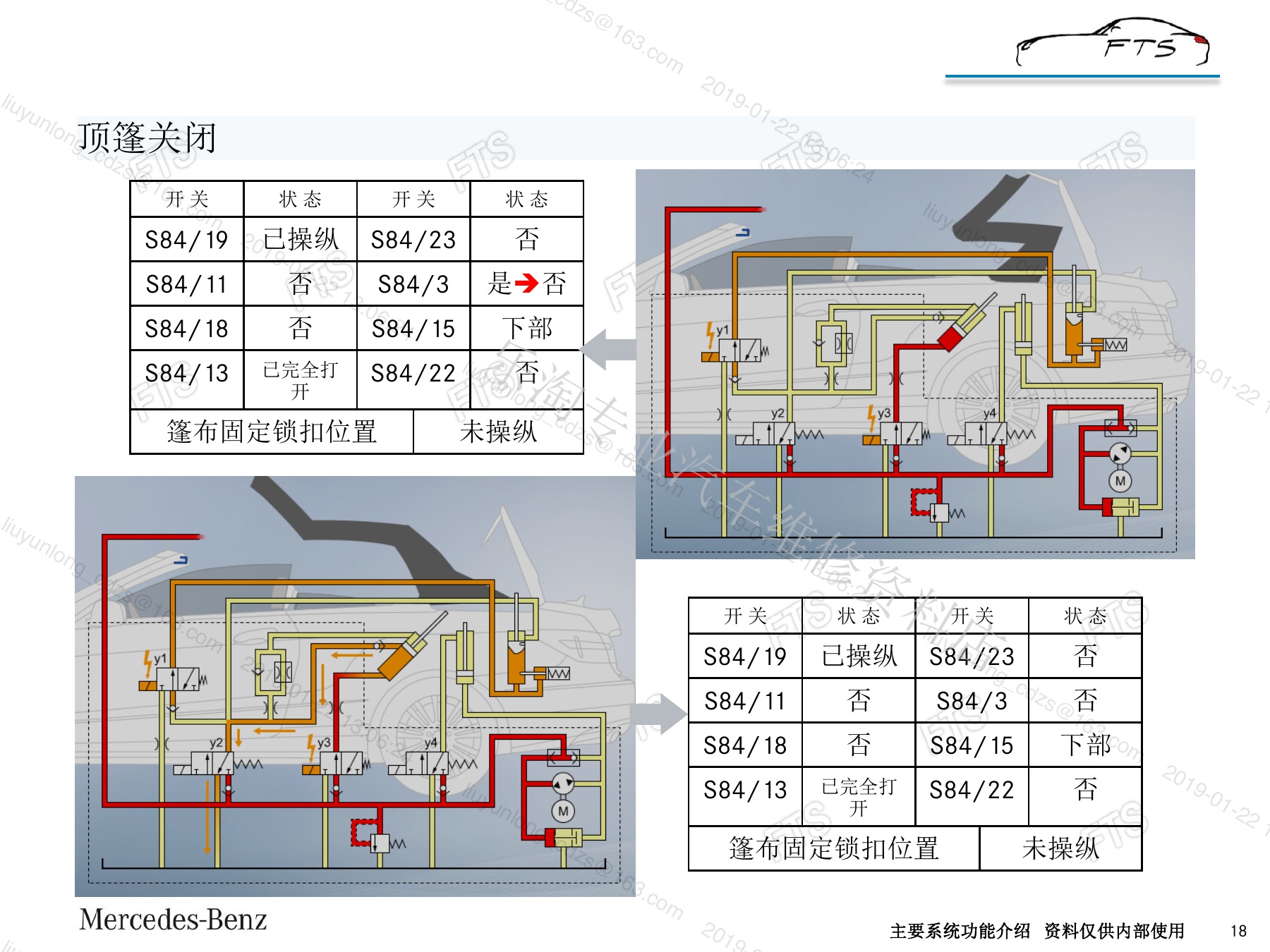

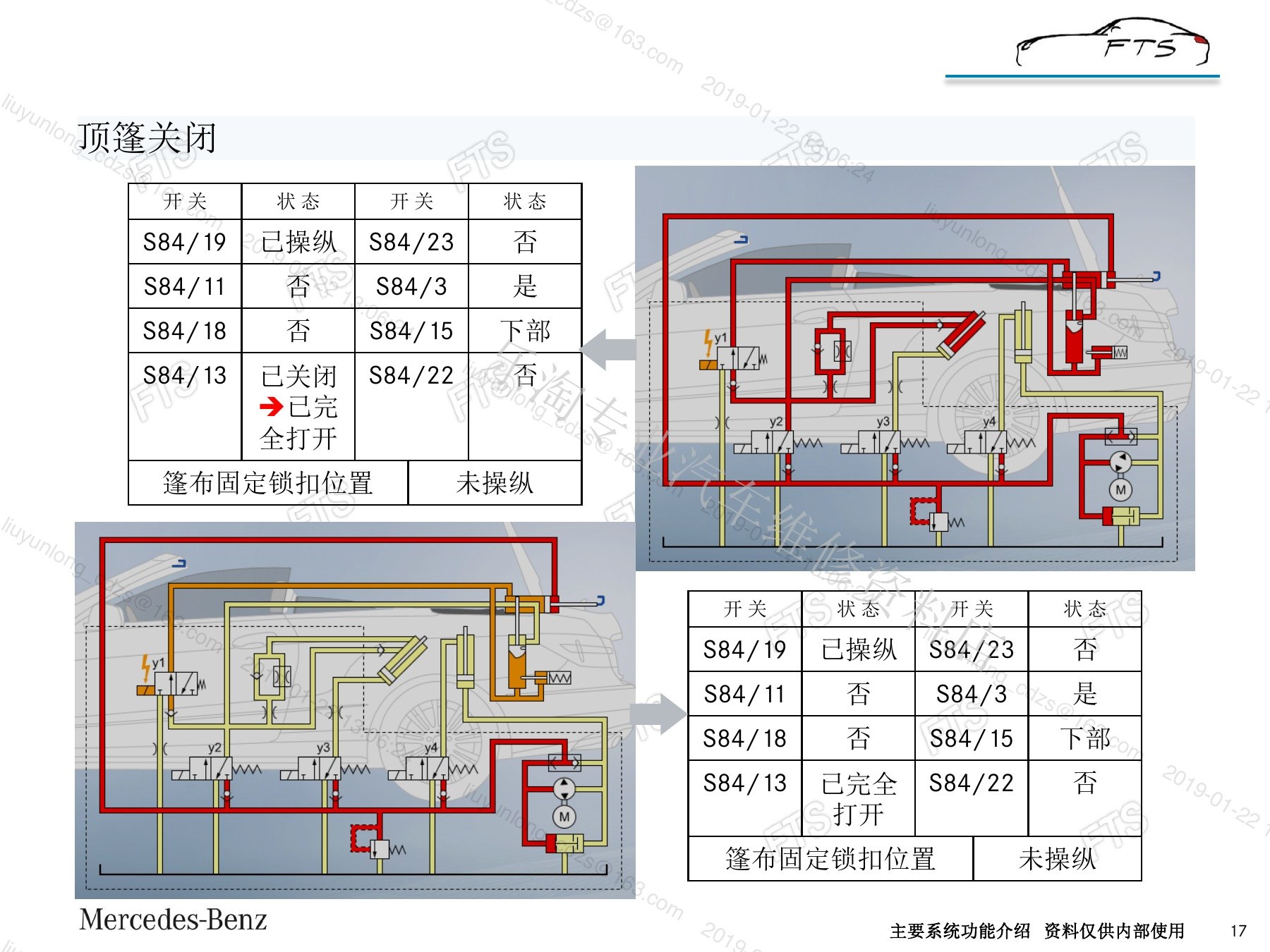

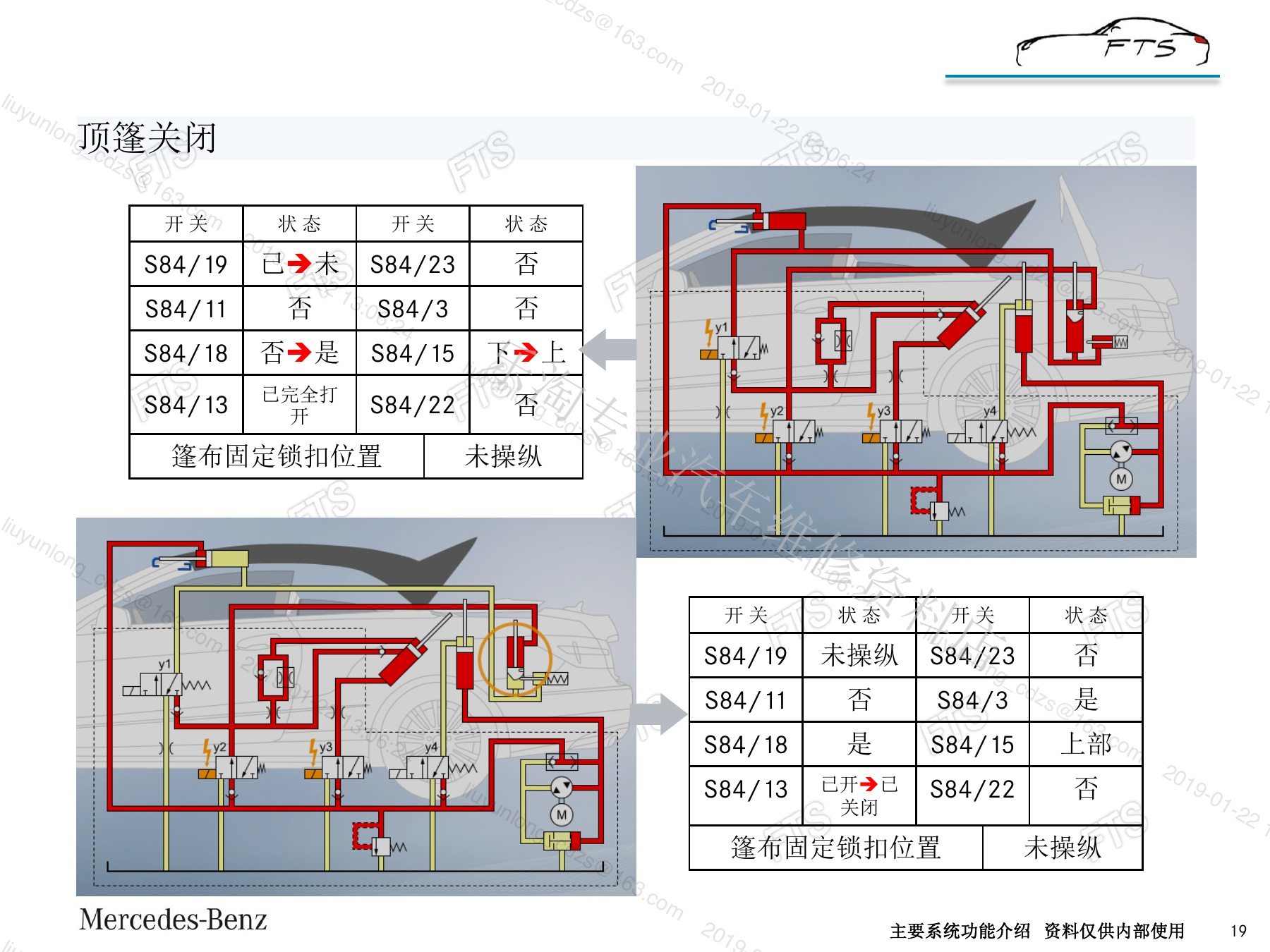

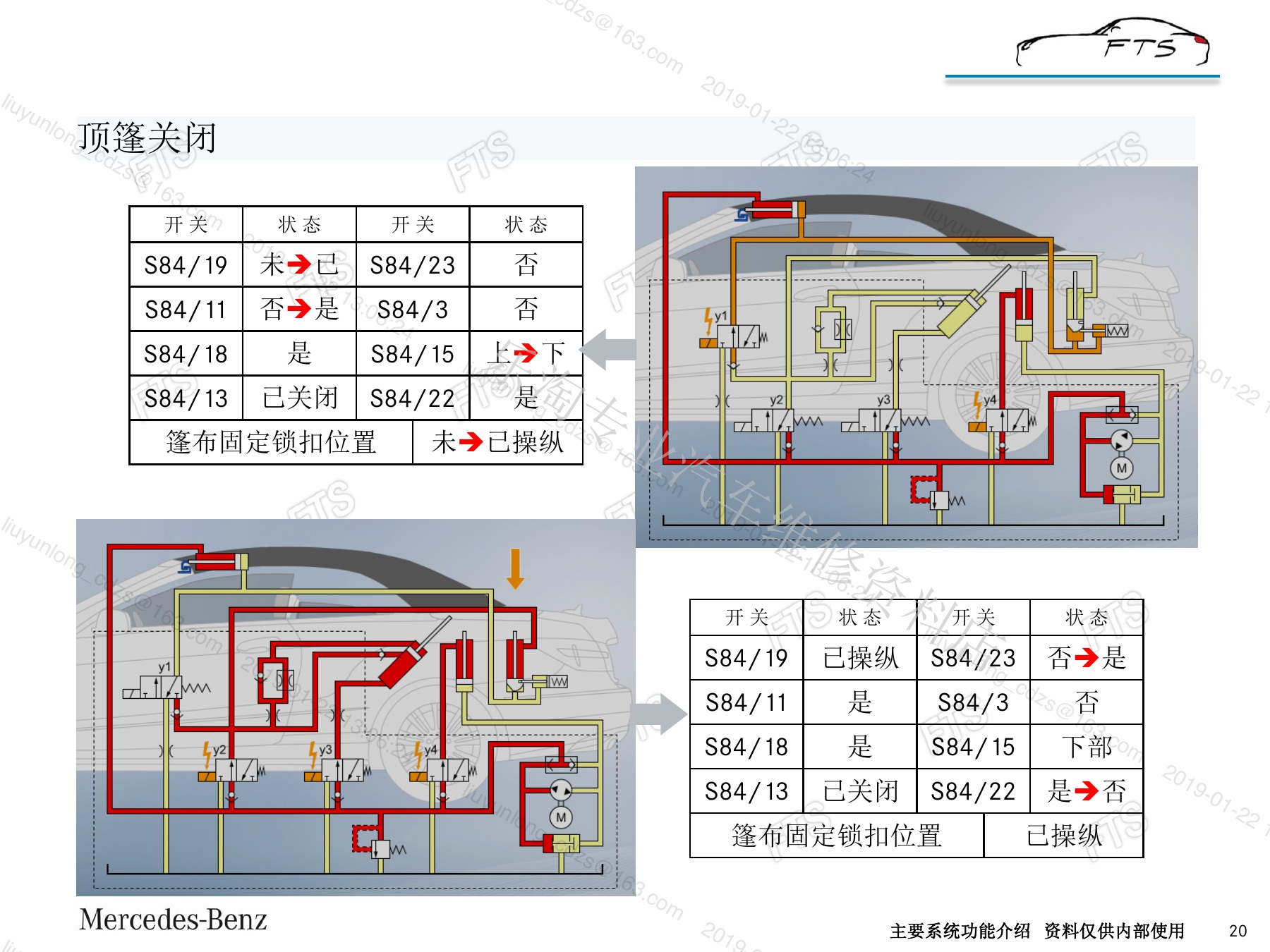

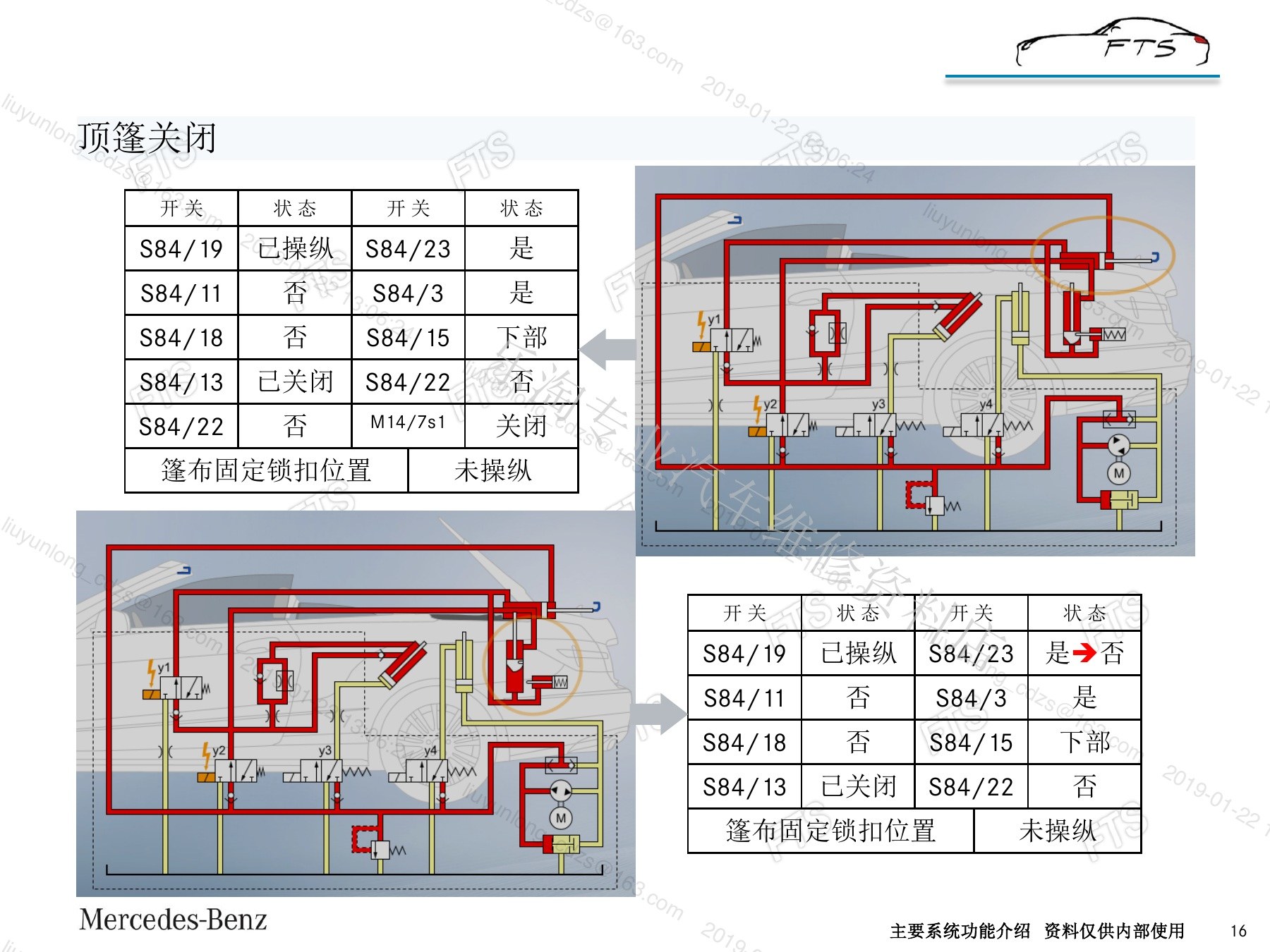

五、关闭是反向动作但仍有独立确认

关闭时先打开收纳盖，把顶篷从仓内抬起，展开后弓和主框架；随后按机械顺序处理收纳盖，使顶篷到达挡风玻璃框预锁位置，最后完成前部预锁和锁止。不能简单认为“开启反过来就是关闭”，因为某些盖罩和锁止确认只在特定阶段允许转换。

六、流程停止怎样定位

• 读取故障码与位置实际值，找出最后一个已确认的开关。
• 按正常流程确定下一步应该变化的开关。
• 观察该阶段是否发出泵/阀命令，以及电流和压力是否出现。
• 开关不变：检查开关、安装调整、连接器、线束和机构是否真正到位。
• 有命令无动作：检查油位、泄漏、泵、阀体、液压缸与机械卡滞。
• 维修后完整执行开启和关闭，确认每个开关按顺序转换。

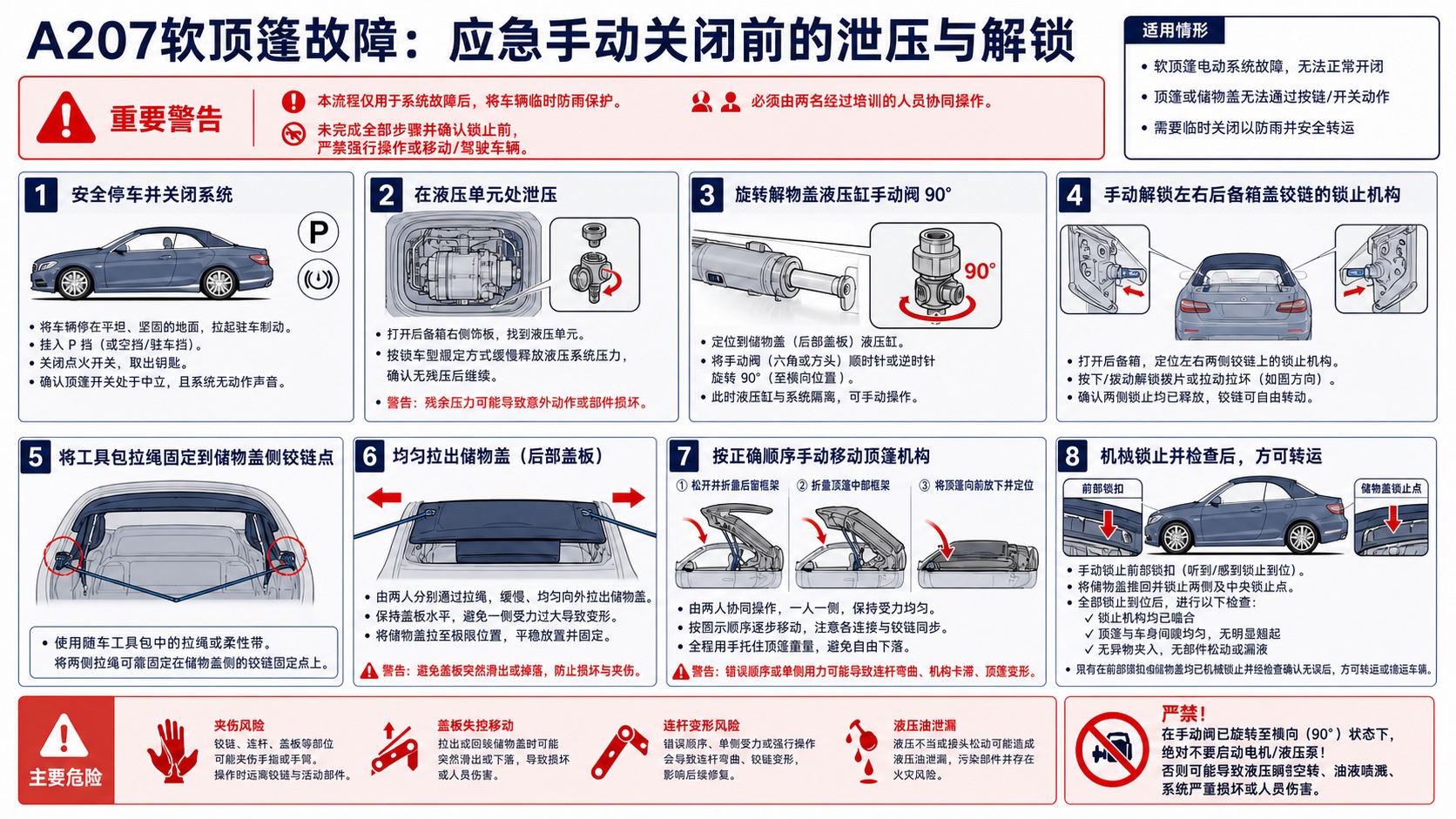

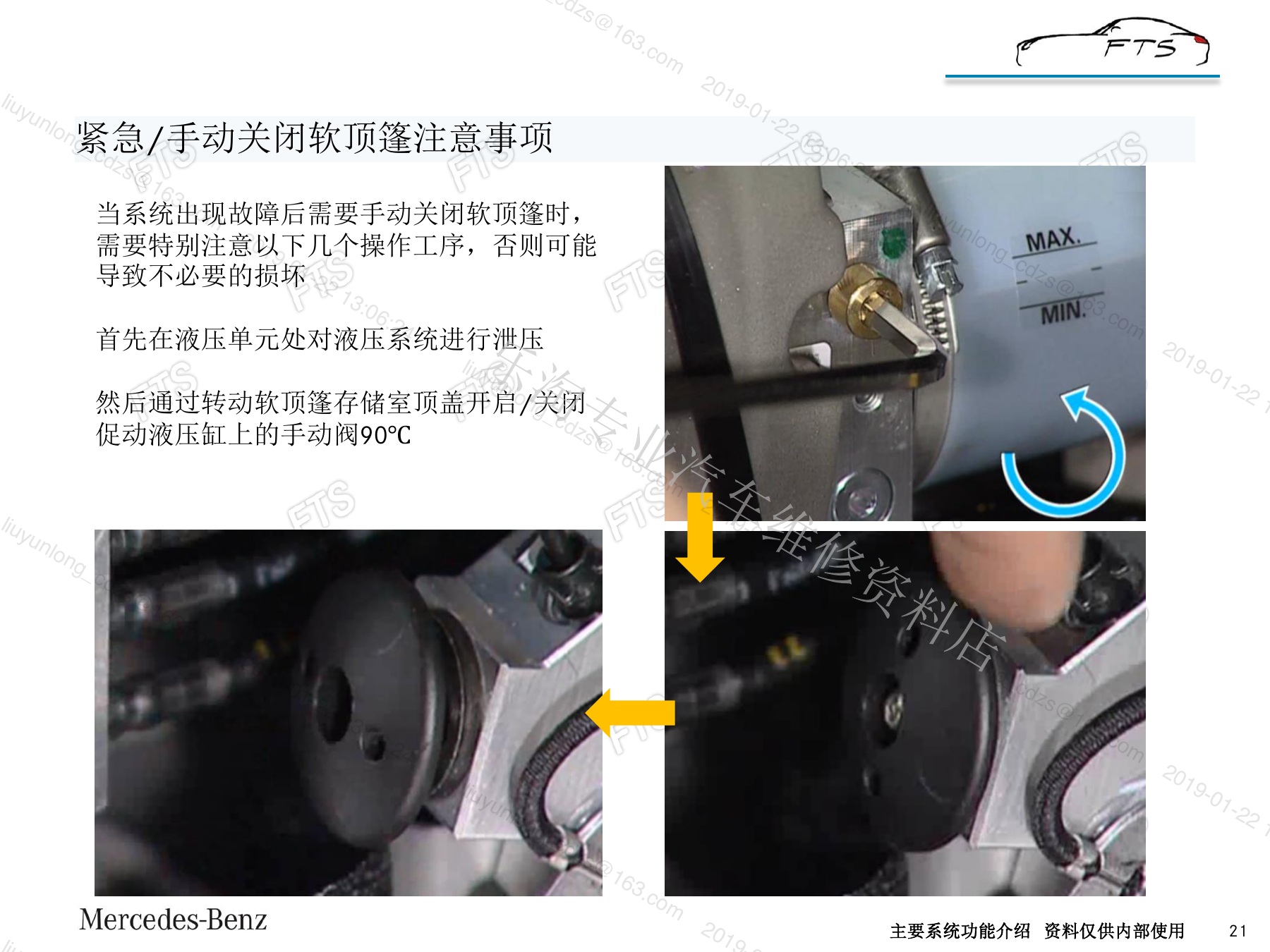

七、故障后手动关闭必须先泄压

车辆安全停稳并关闭系统后，在液压单元按车型规定方式缓慢释放压力，确认无残压。随后把收纳盖液压缸上的手动阀旋转90°到应急位置，使执行器与系统解耦。未泄压前强拉盖罩会损伤连杆、锁扣和液压部件。

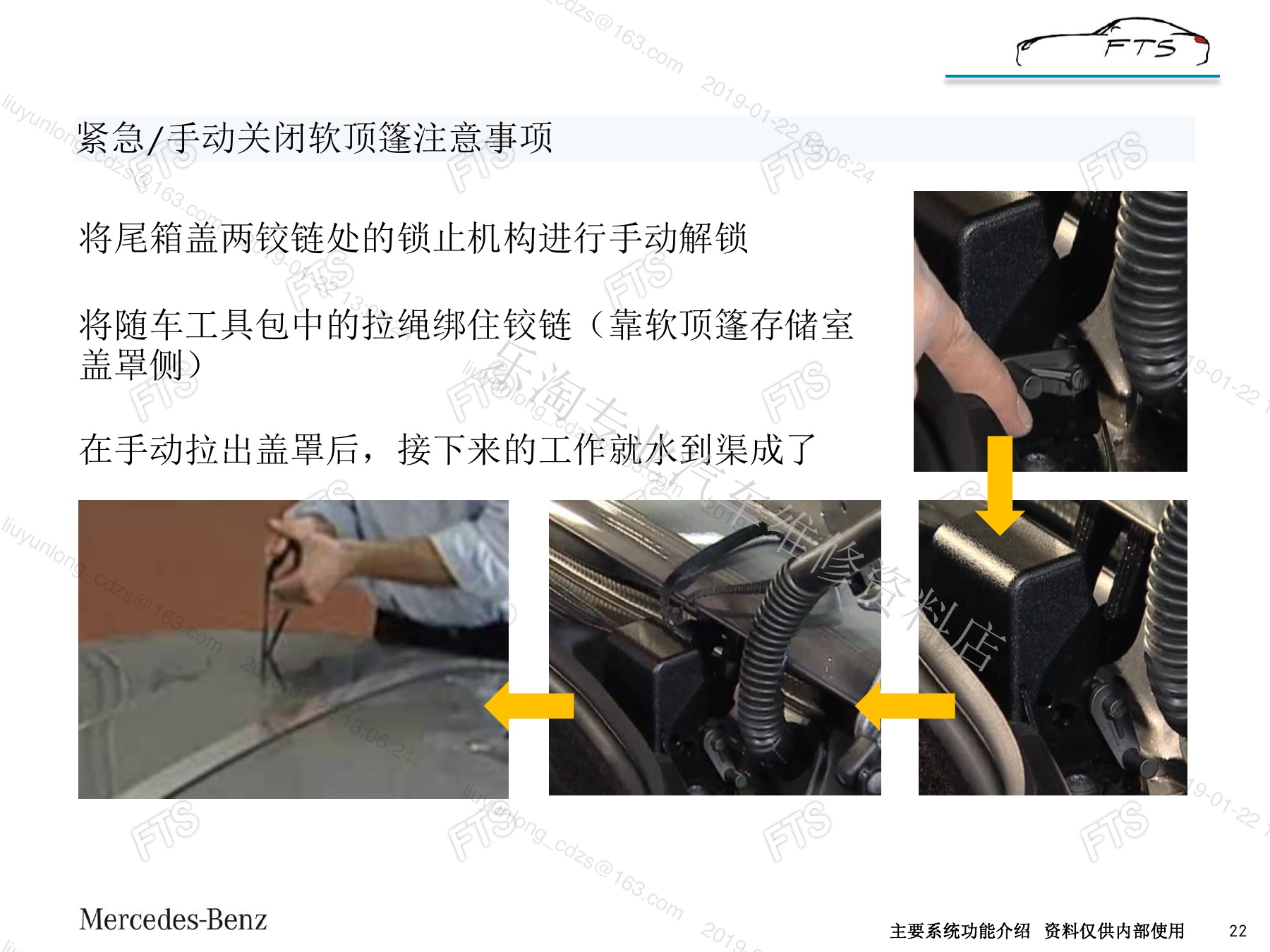

八、解锁后备箱铰链并使用拉绳

手动释放行李舱盖两侧铰链处的锁止机构，把随车工具包拉绳固定在靠收纳盖侧的铰链点，由两人均匀向外拉出盖罩。保持盖板水平并支撑其重量，避免单侧受力让铰链或盖板扭曲。

九、手动移动顶篷时禁止启动液压泵

按规定顺序协同抬起、展开和前移顶篷，一人一侧保持受力均匀，避开剪切夹伤区域。手动阀处于90°应急位置时绝不能启动电机/液压泵，否则可能造成油液喷溅、系统损坏和人员伤害。

十、机械锁止后才能安全转运

确认前部顶篷扣和收纳盖机械锁止，左右及中央锁点均已接合；检查顶篷与车身间隙均匀、无明显翘起，线束和液压管没有夹压、松动或泄漏。只有确认不会意外开启后，才可低速短距离转运到维修地点，不等同于车辆已恢复正常使用。

诊断思路小结

A207软顶故障要沿“互锁条件—位置开关—控制命令—泵阀压力—液压缸和连杆”逐层判断。应急手动关闭的核心是先泄压、再把手动阀转90°、释放铰链、两侧同步移动并最终机械锁止；任何强拉或跳步骤都可能把原本的电气故障扩大成机械损坏。
