奔驰W222 S级维修介绍：OM642、M276 HYBRID、M278与驾驶辅助

肖师傅
肖师傅
肖师傅
管理员, Keymaster
8592
文章
1
粉丝
技术培训评论3阅读模式
摘要依据奔驰W222新S级维修介绍资料，保留129页原资料，整理OM642、M276 HYBRID、M278、7速变速箱、底盘网络、驾驶辅助和车身维修。

一、资料范围与目录

本维修介绍手册面向新款222系列S级的维护、保养和维修人员，以下依照原资料顺序保留全部129页。

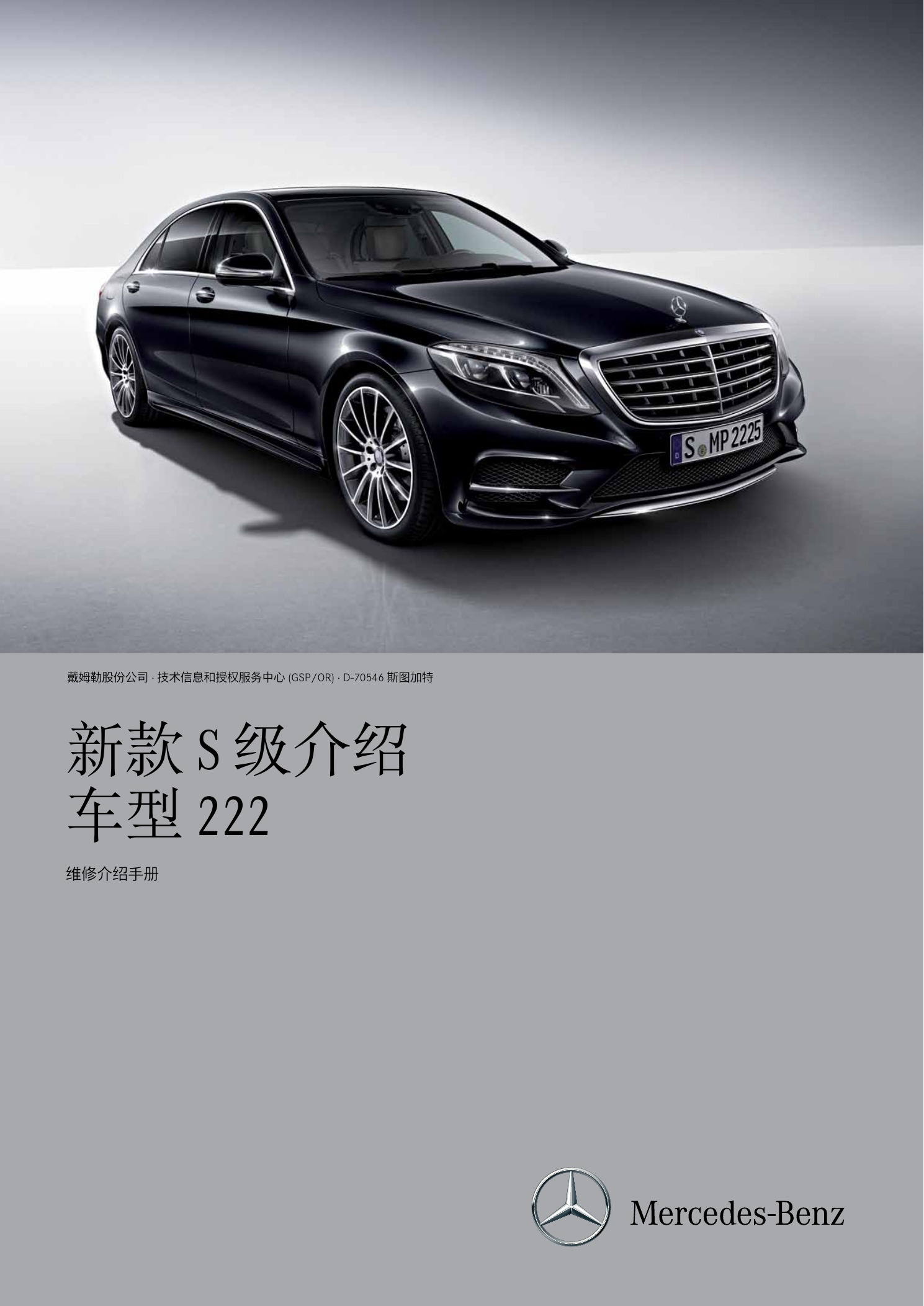

W222新S级维修介绍原第1页。

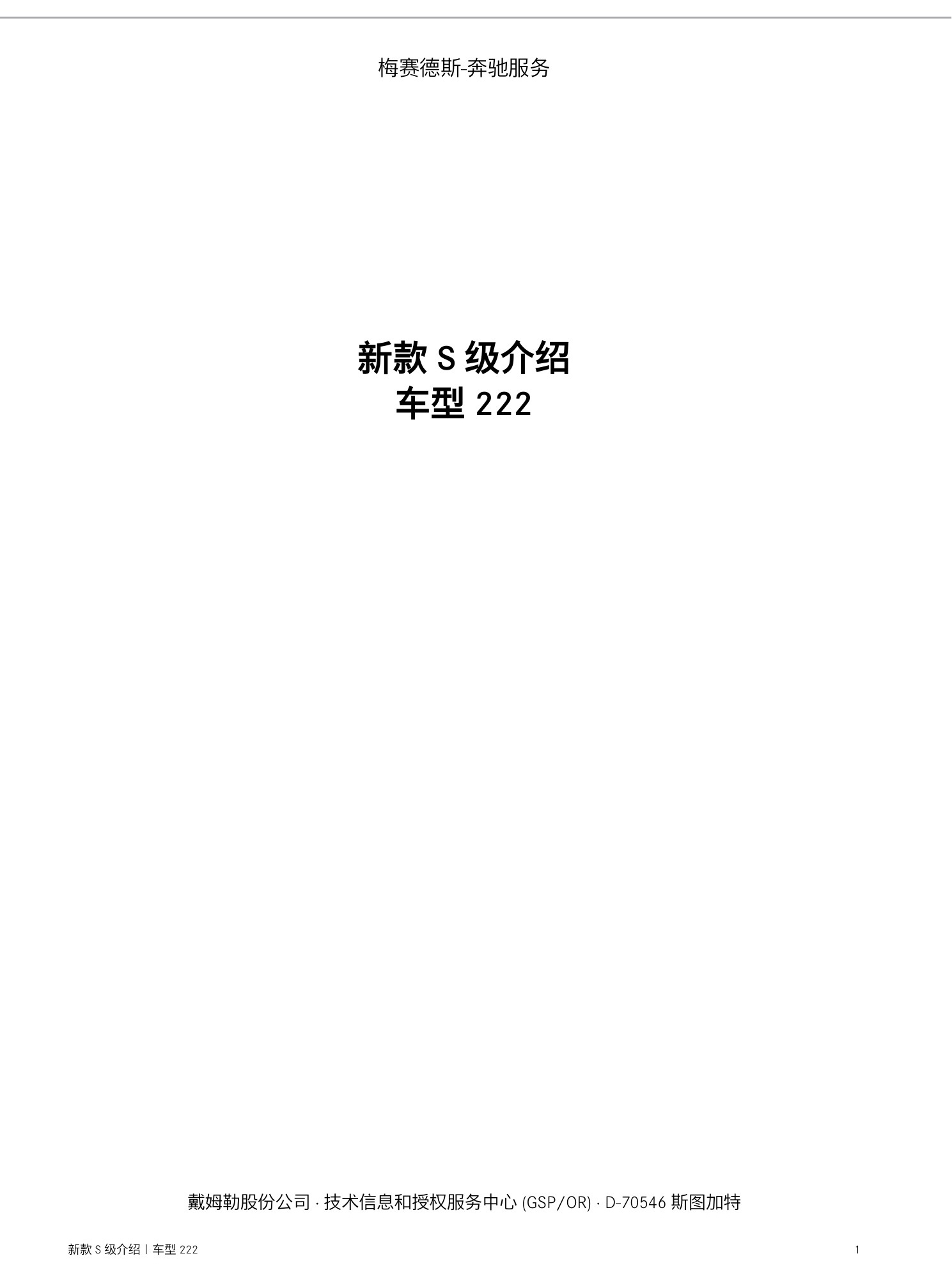

W222新S级维修介绍原第2页。

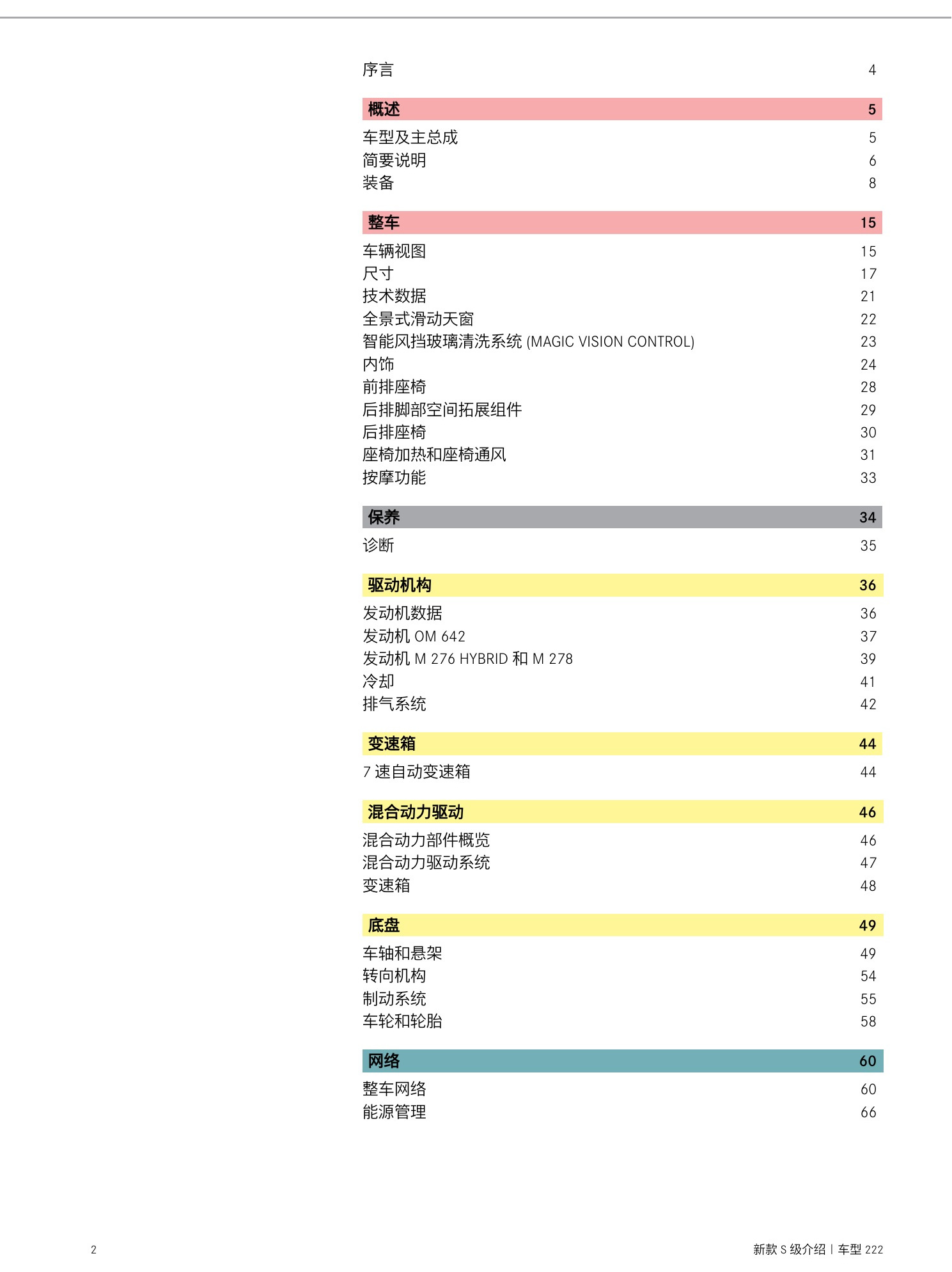

W222新S级维修介绍原第3页。

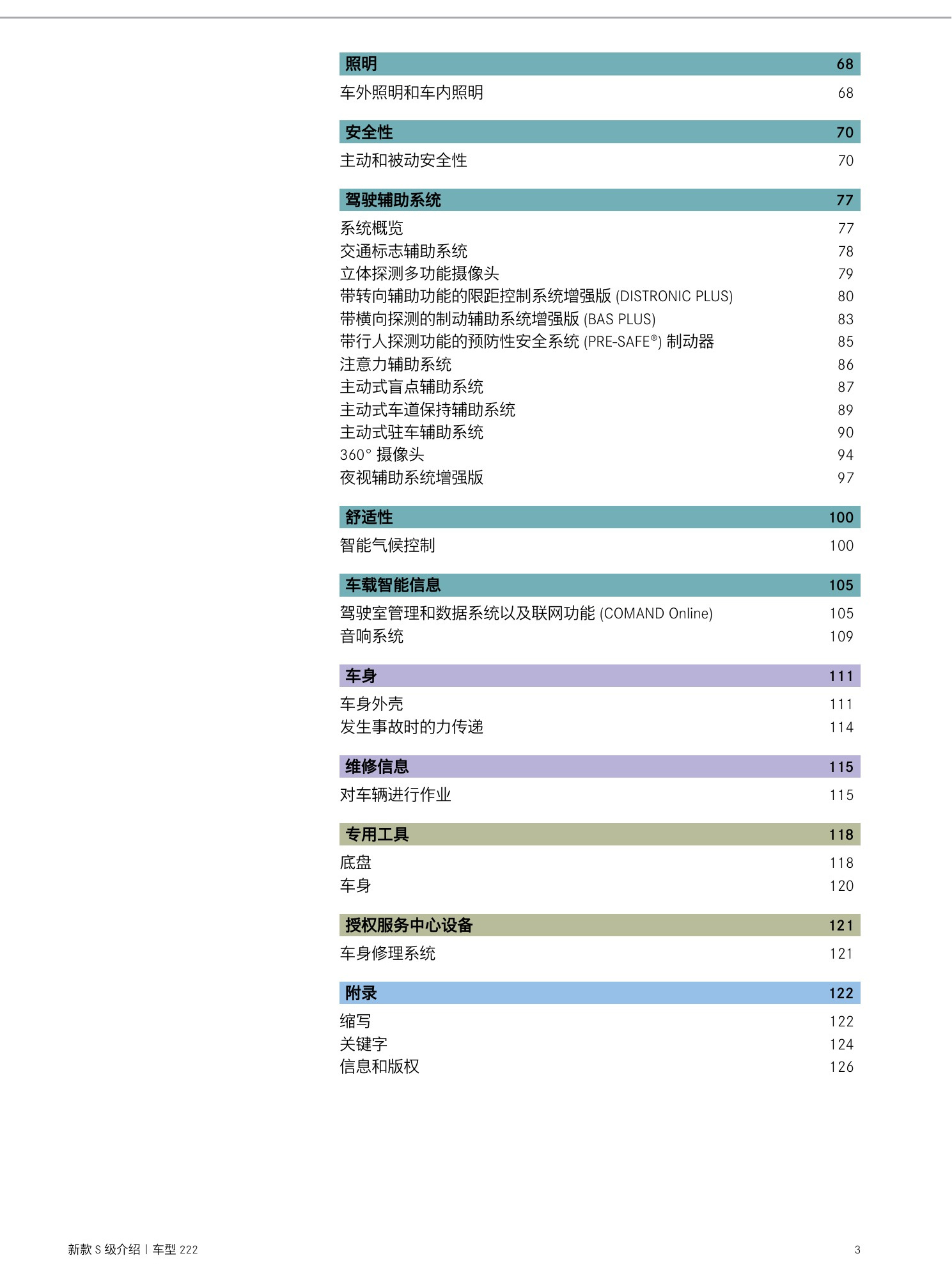

W222新S级维修介绍原第4页。

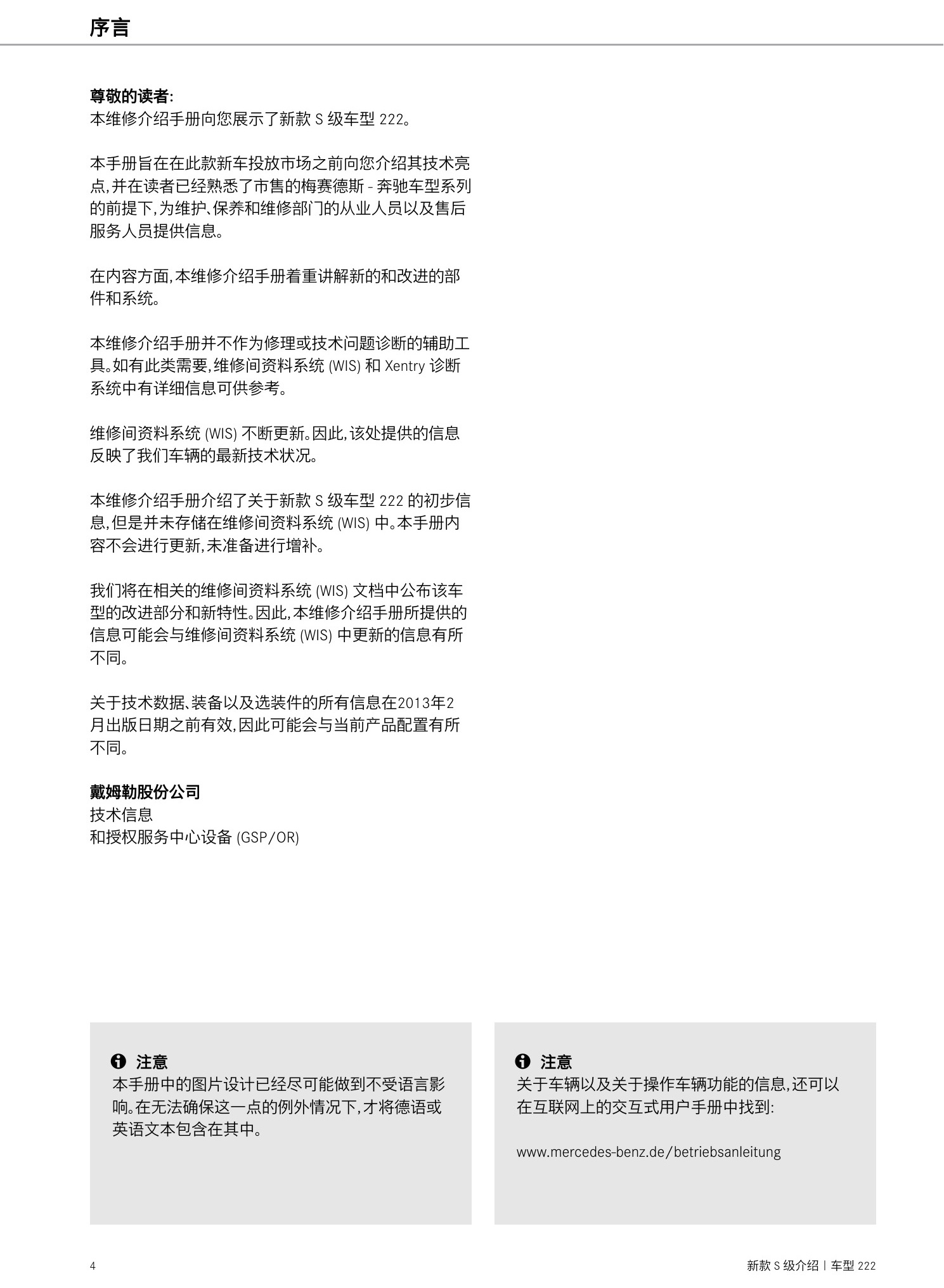

W222新S级维修介绍原第5页。

二、车型、装备、整车与保养

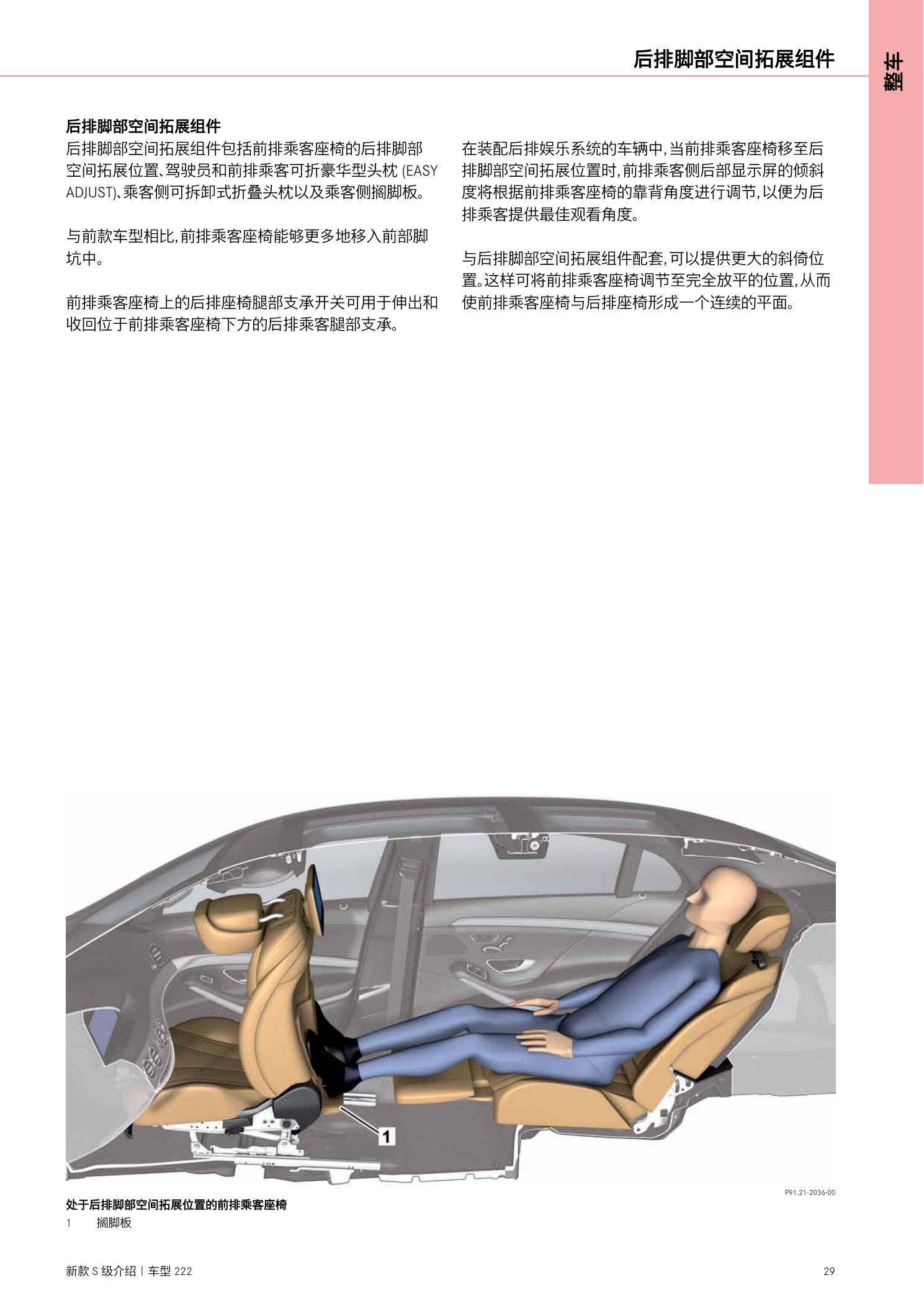

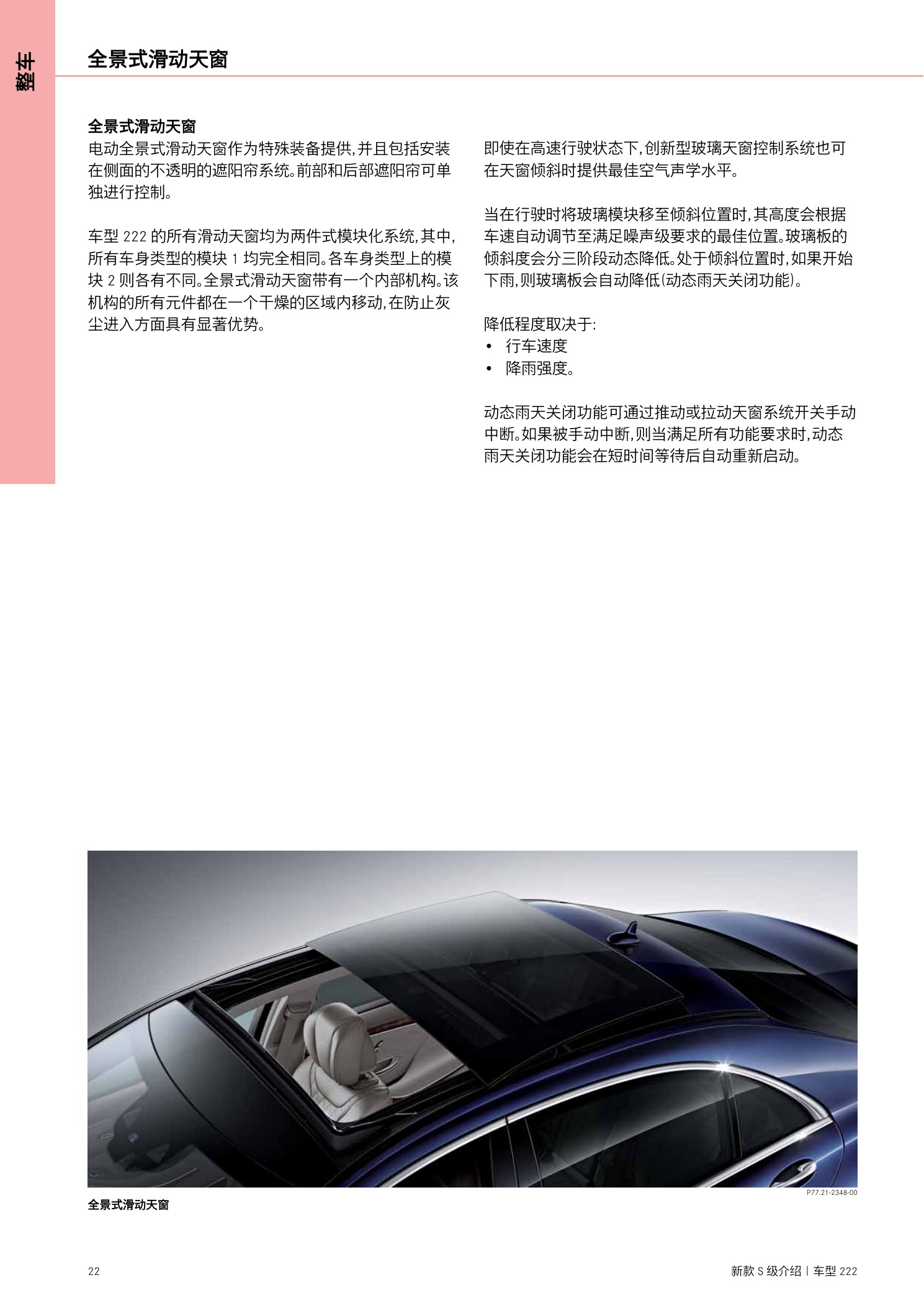

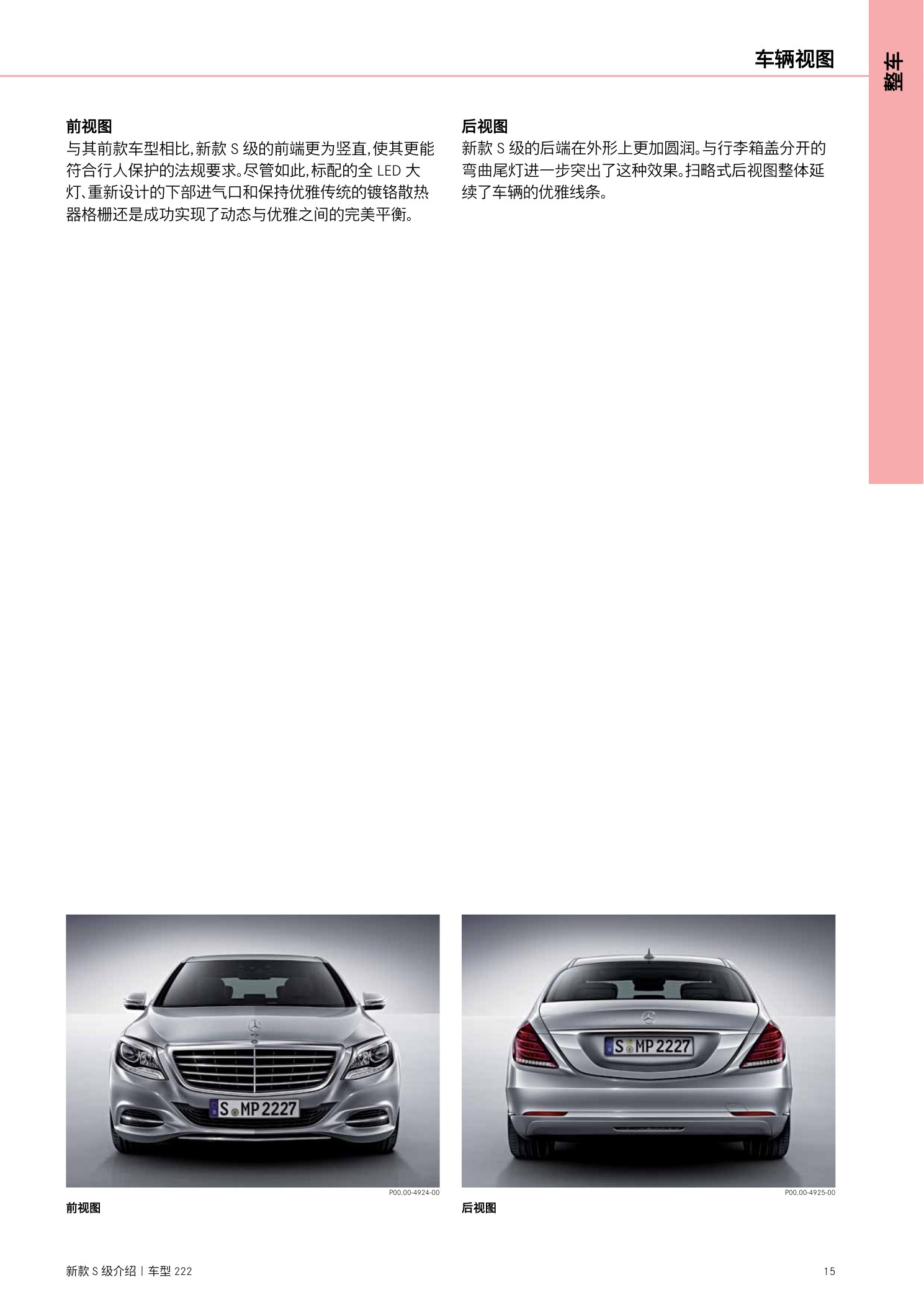

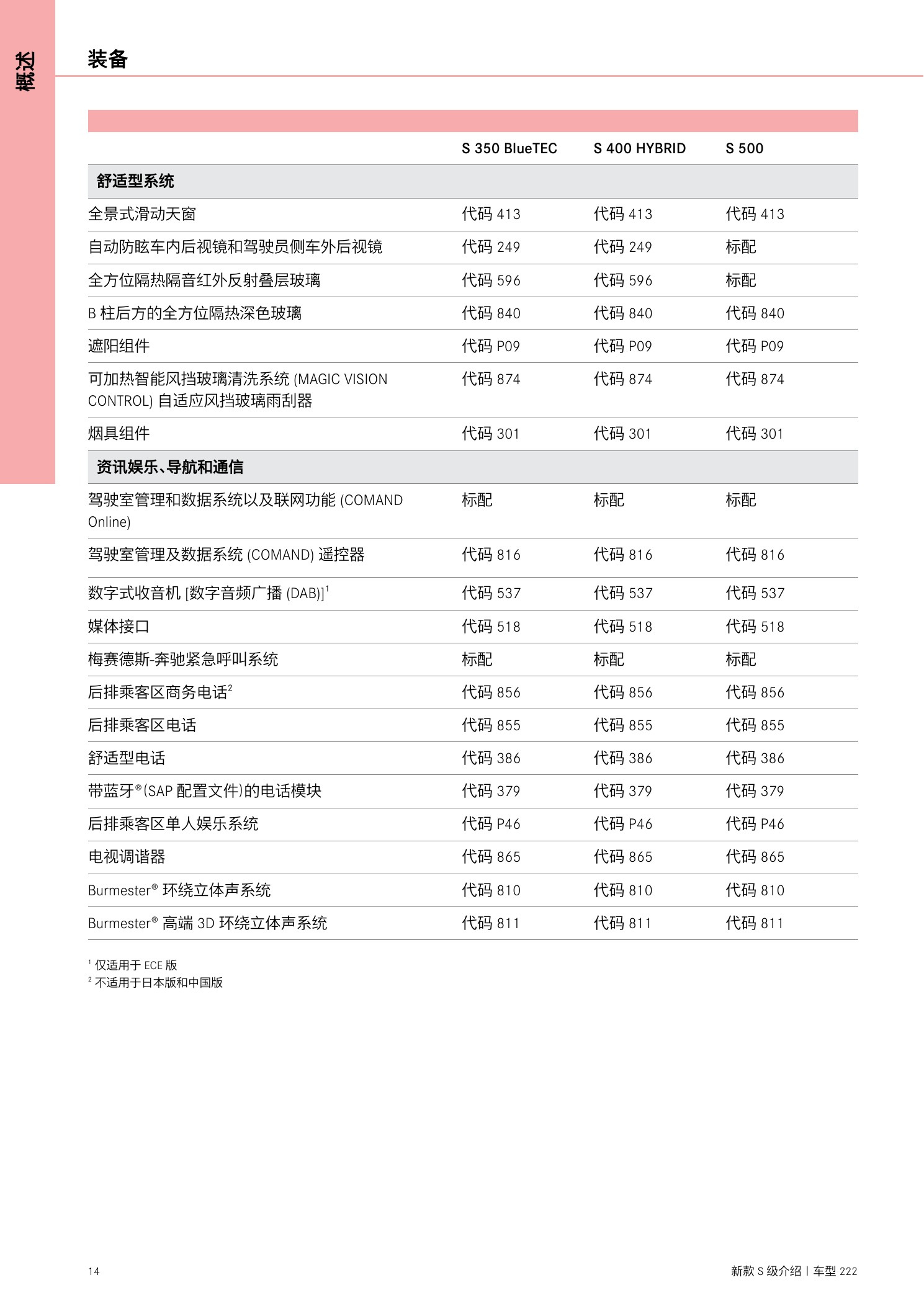

原资料介绍车型和主总成、装备、尺寸、技术数据、MAGIC VISION CONTROL、内饰、前后座椅、按摩、保养和诊断。

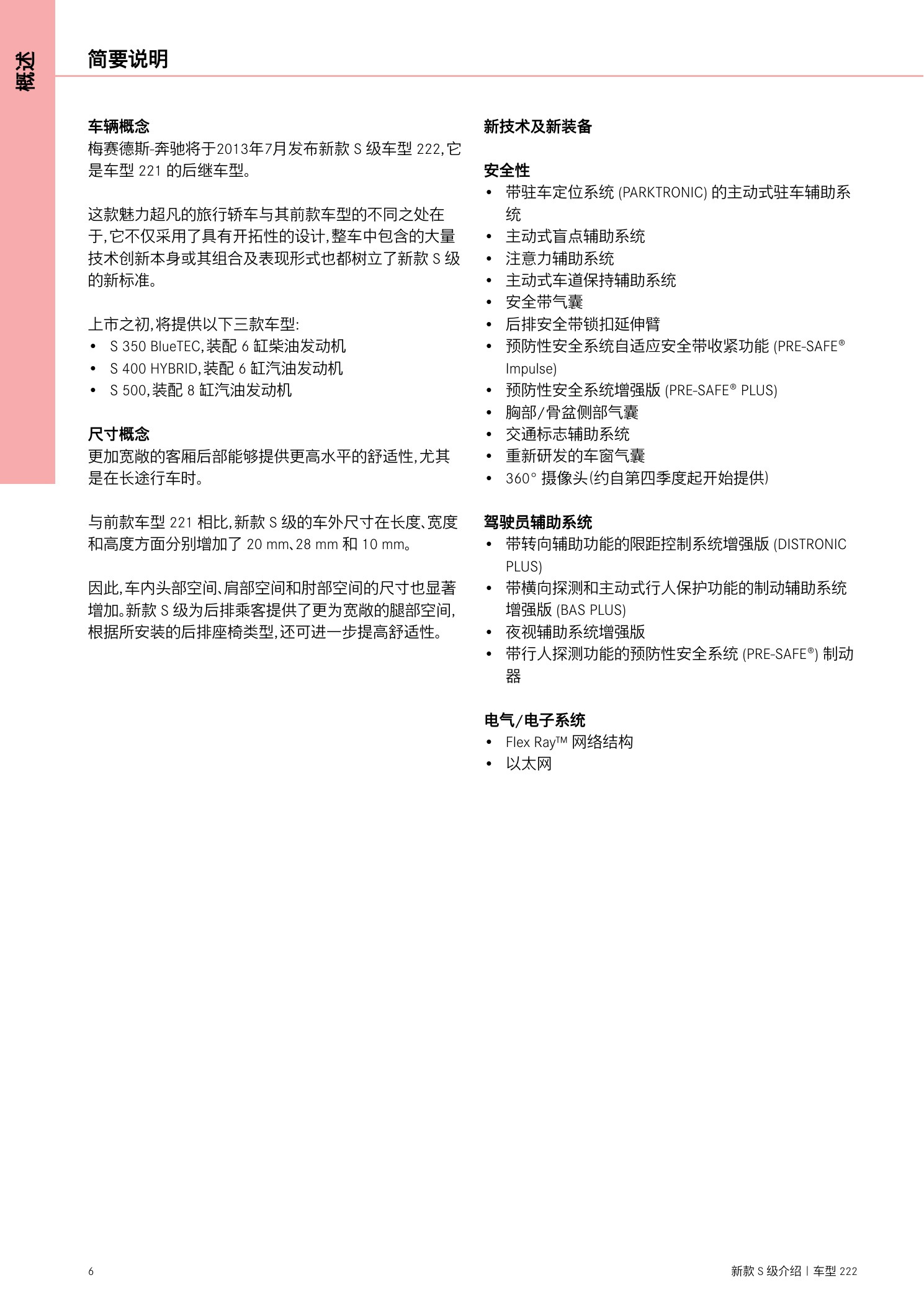

W222新S级维修介绍原第6页。

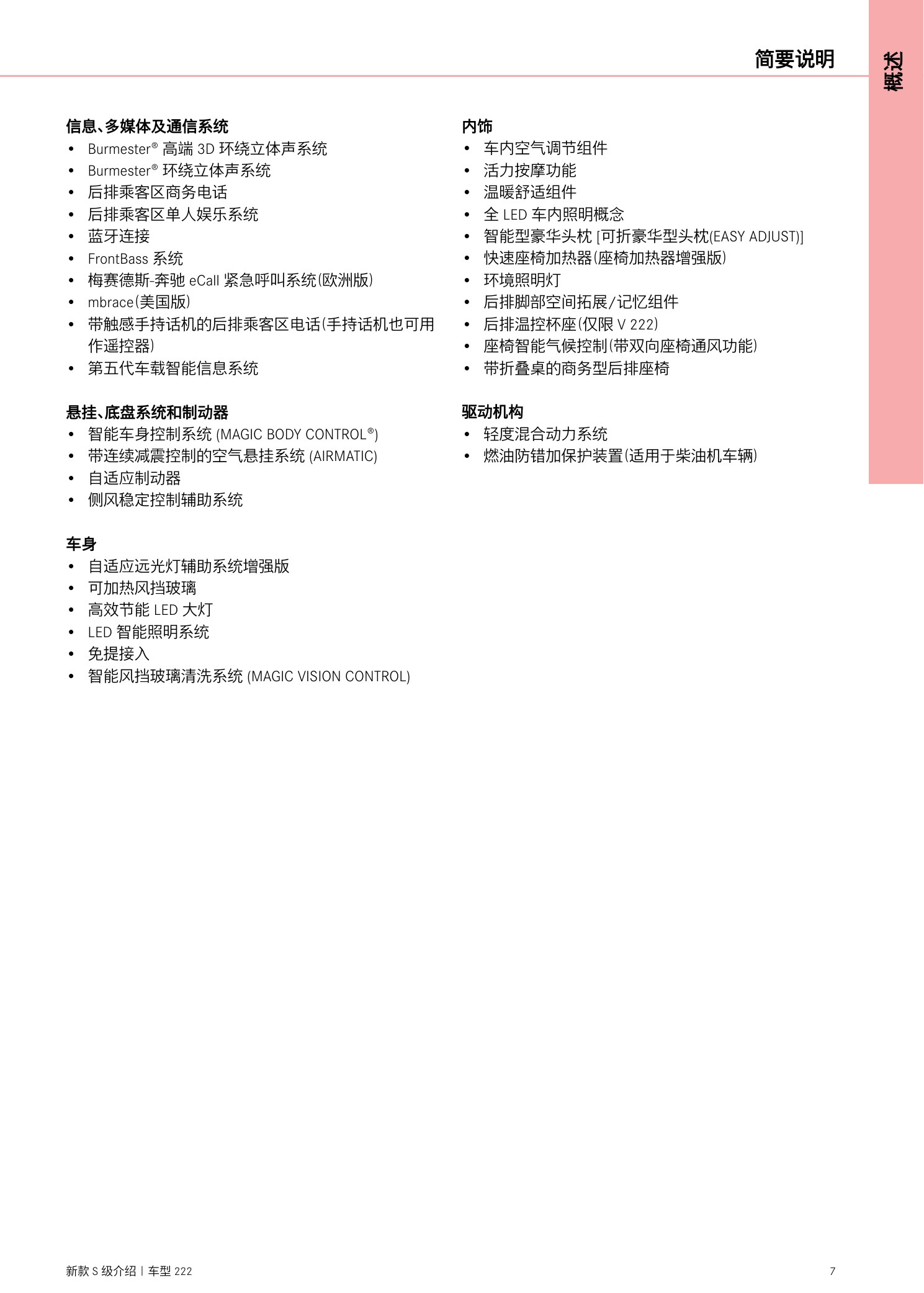

W222新S级维修介绍原第7页。

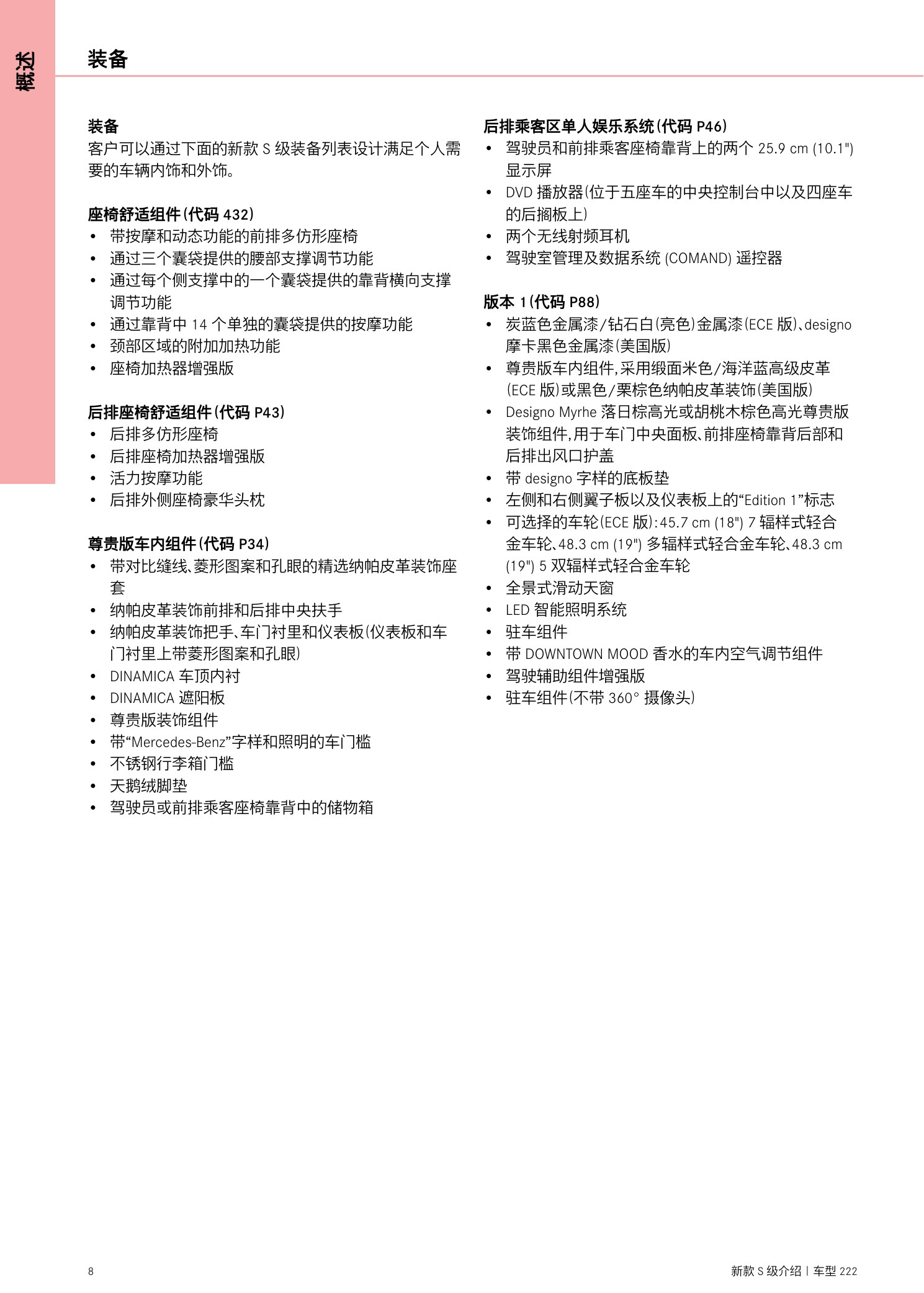

W222新S级维修介绍原第8页。

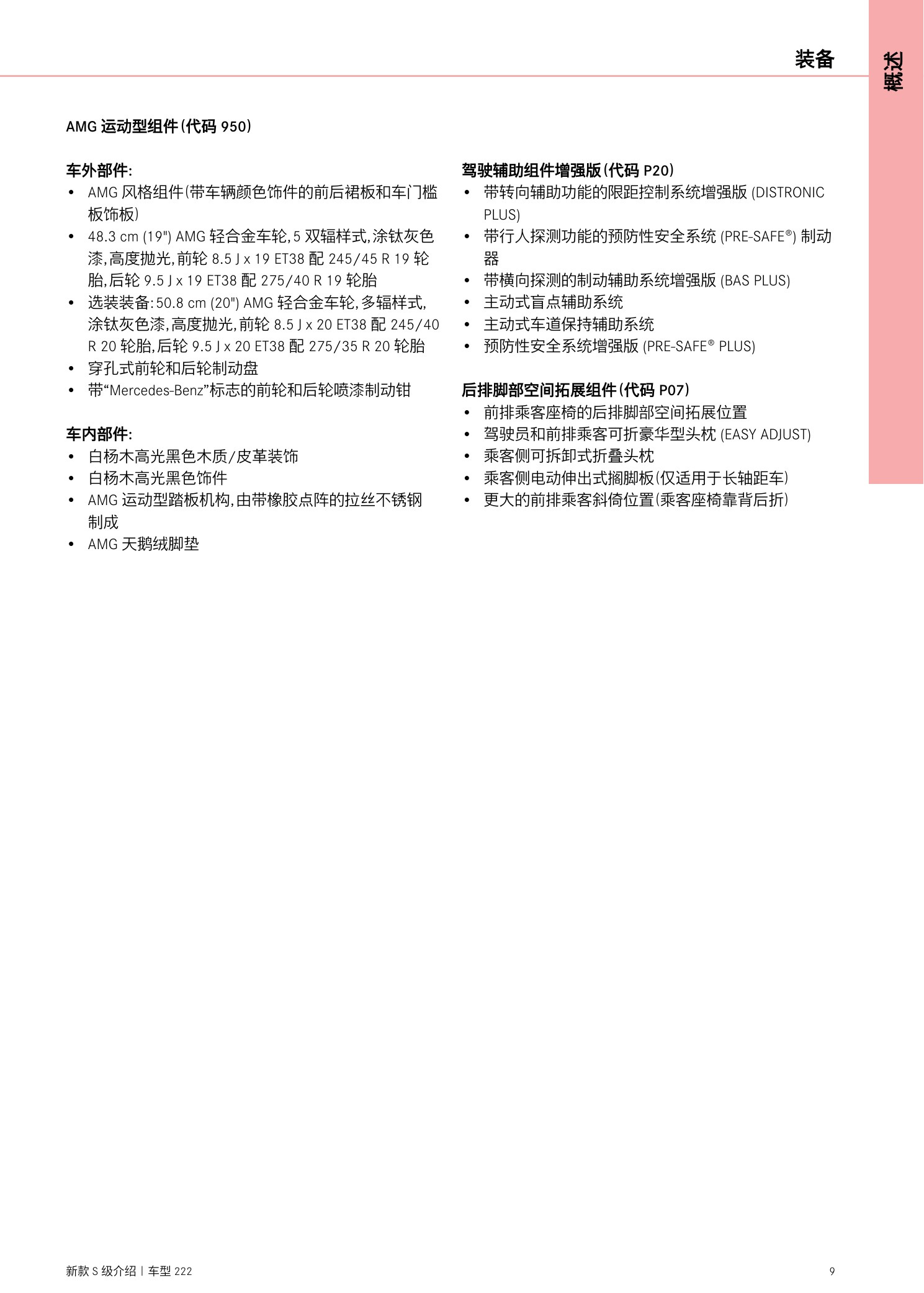

W222新S级维修介绍原第9页。
W222新S级维修介绍原第10页。

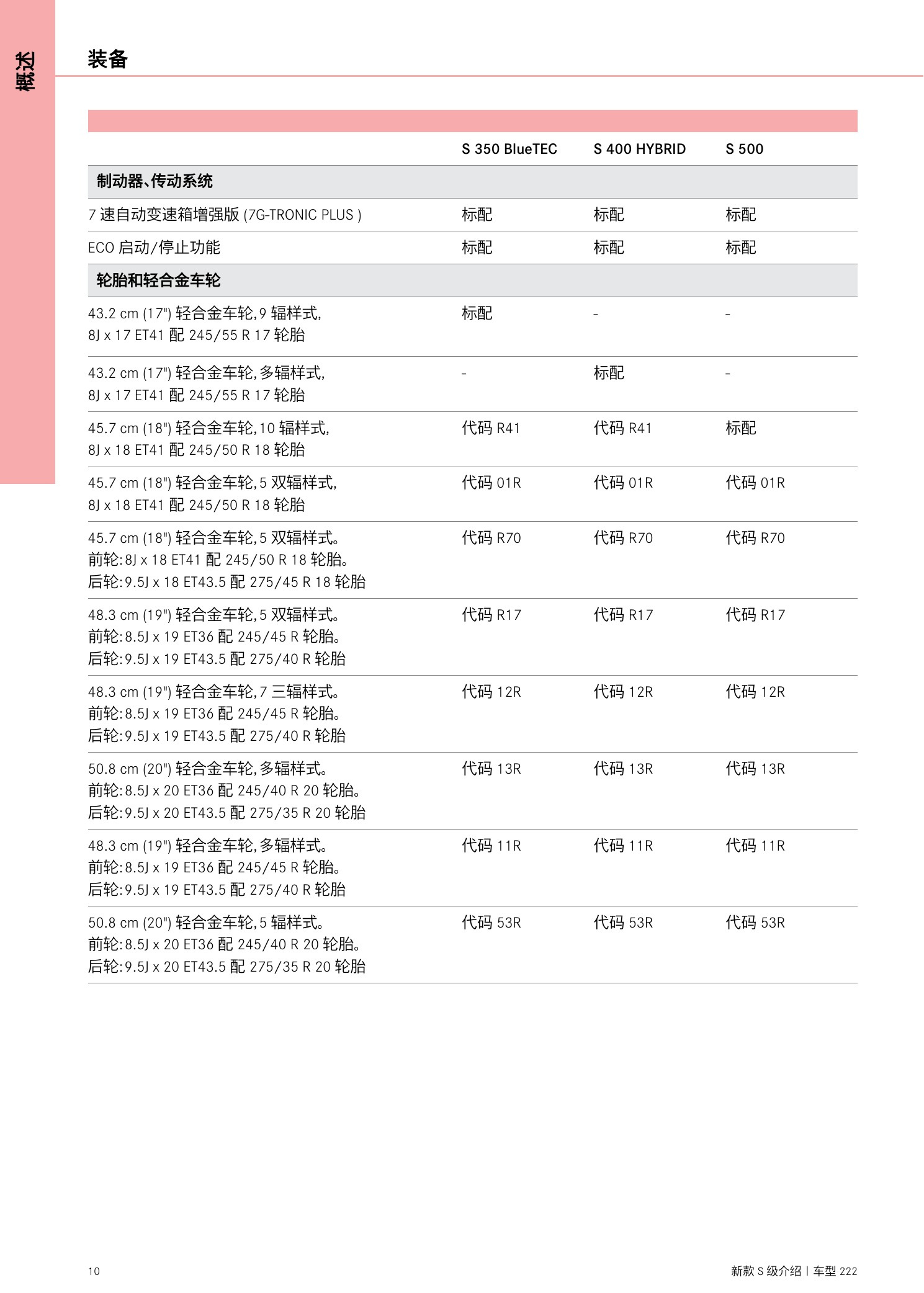

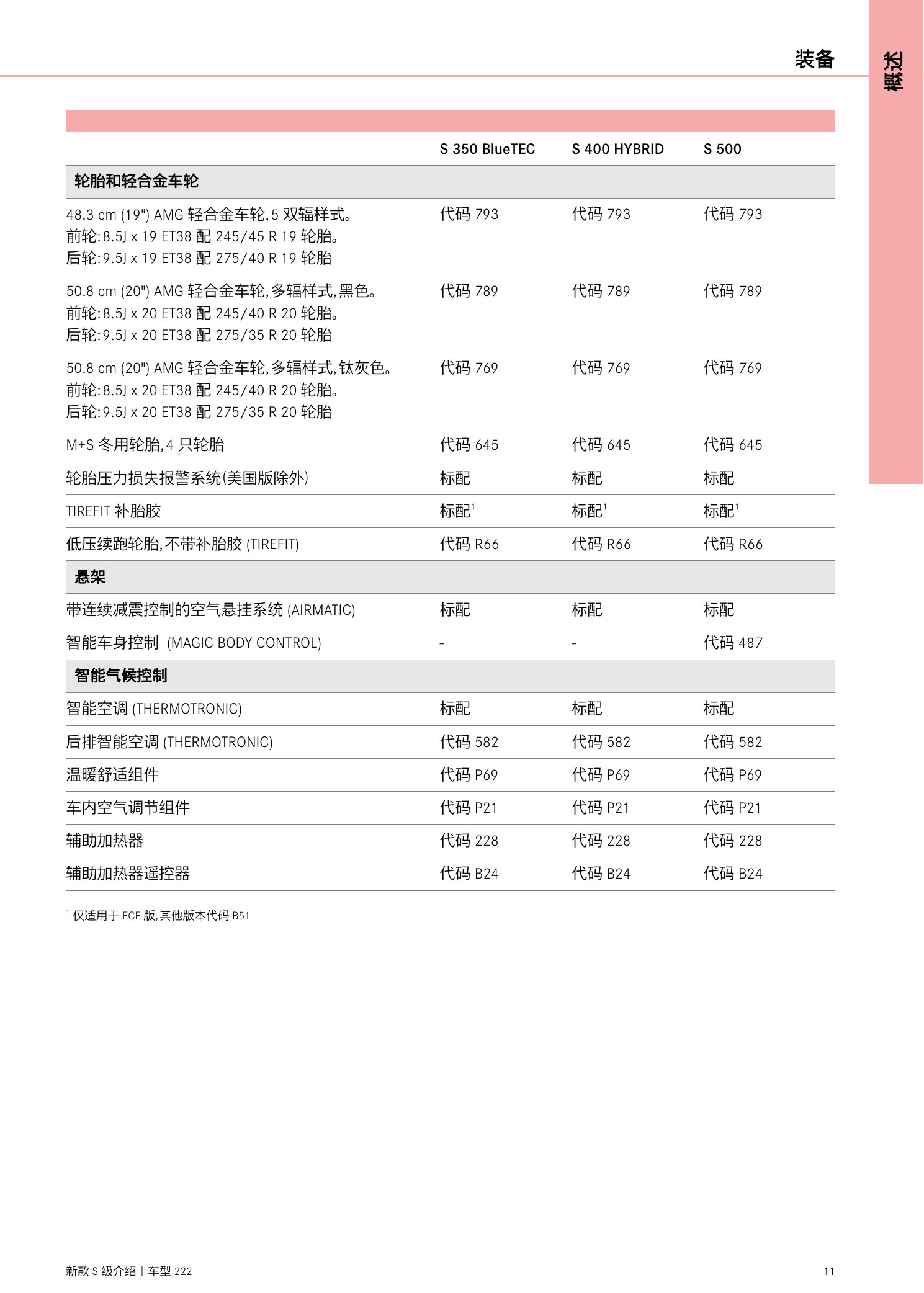

W222新S级维修介绍原第11页。
W222新S级维修介绍原第12页。

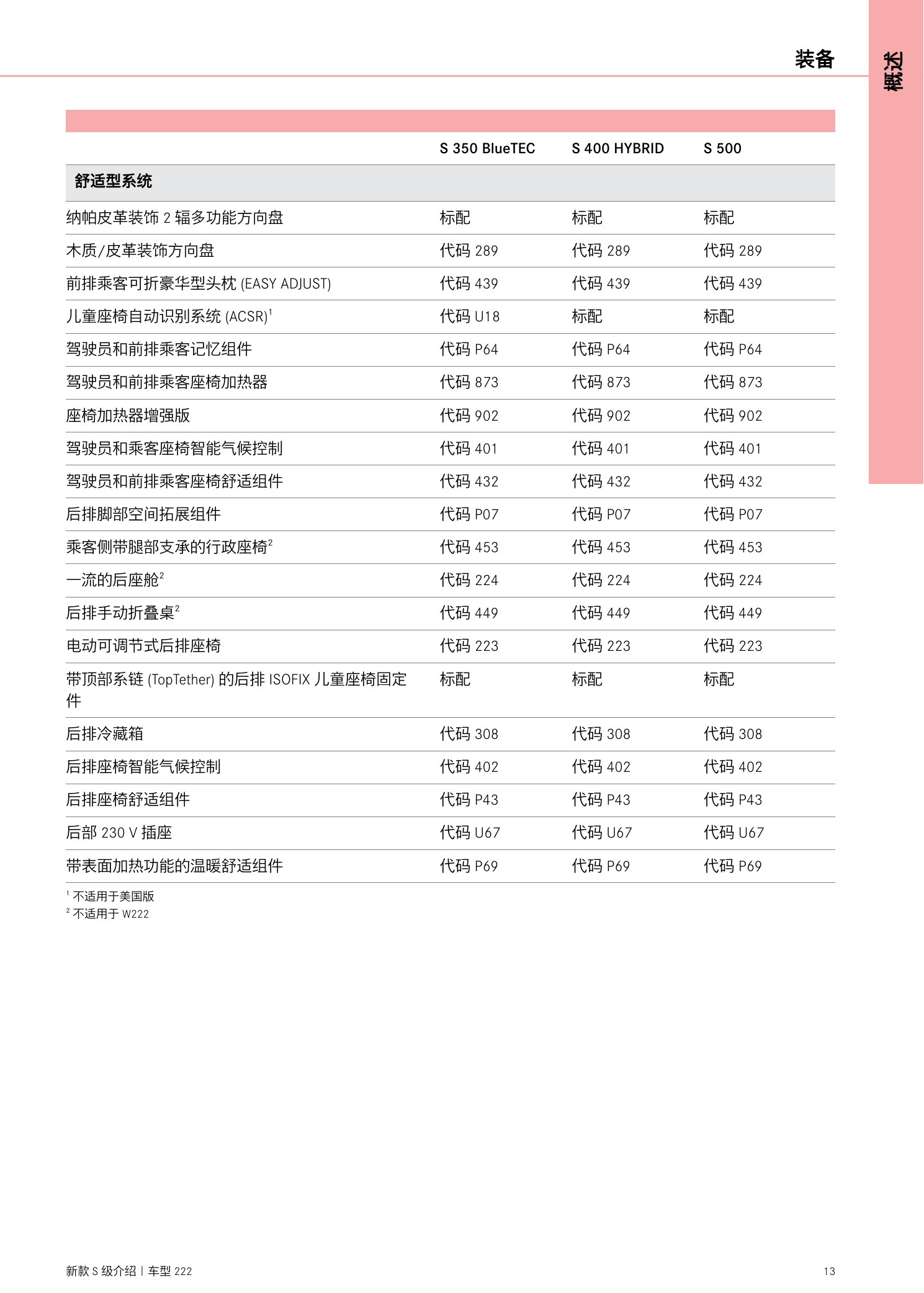

W222新S级维修介绍原第13页。

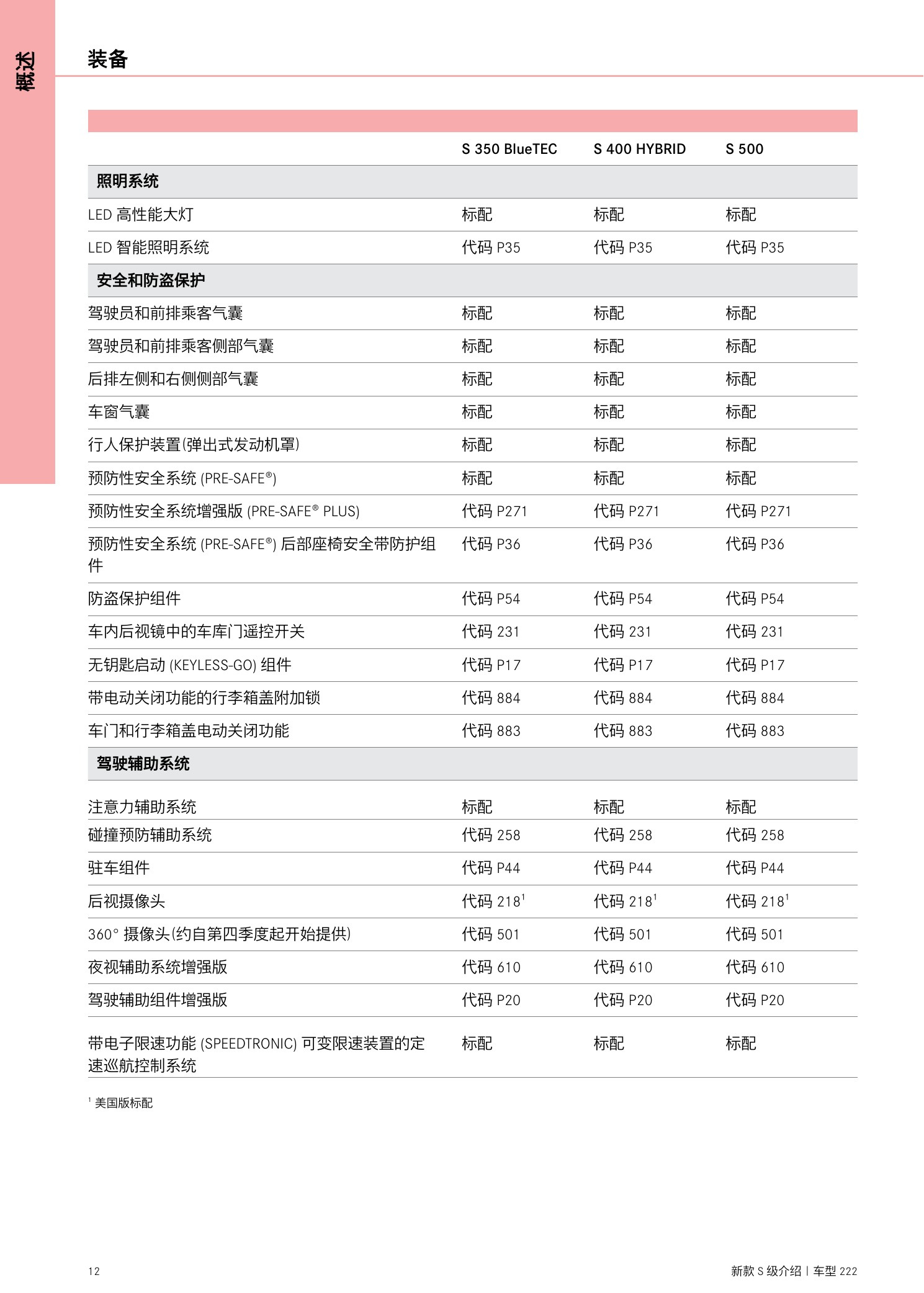

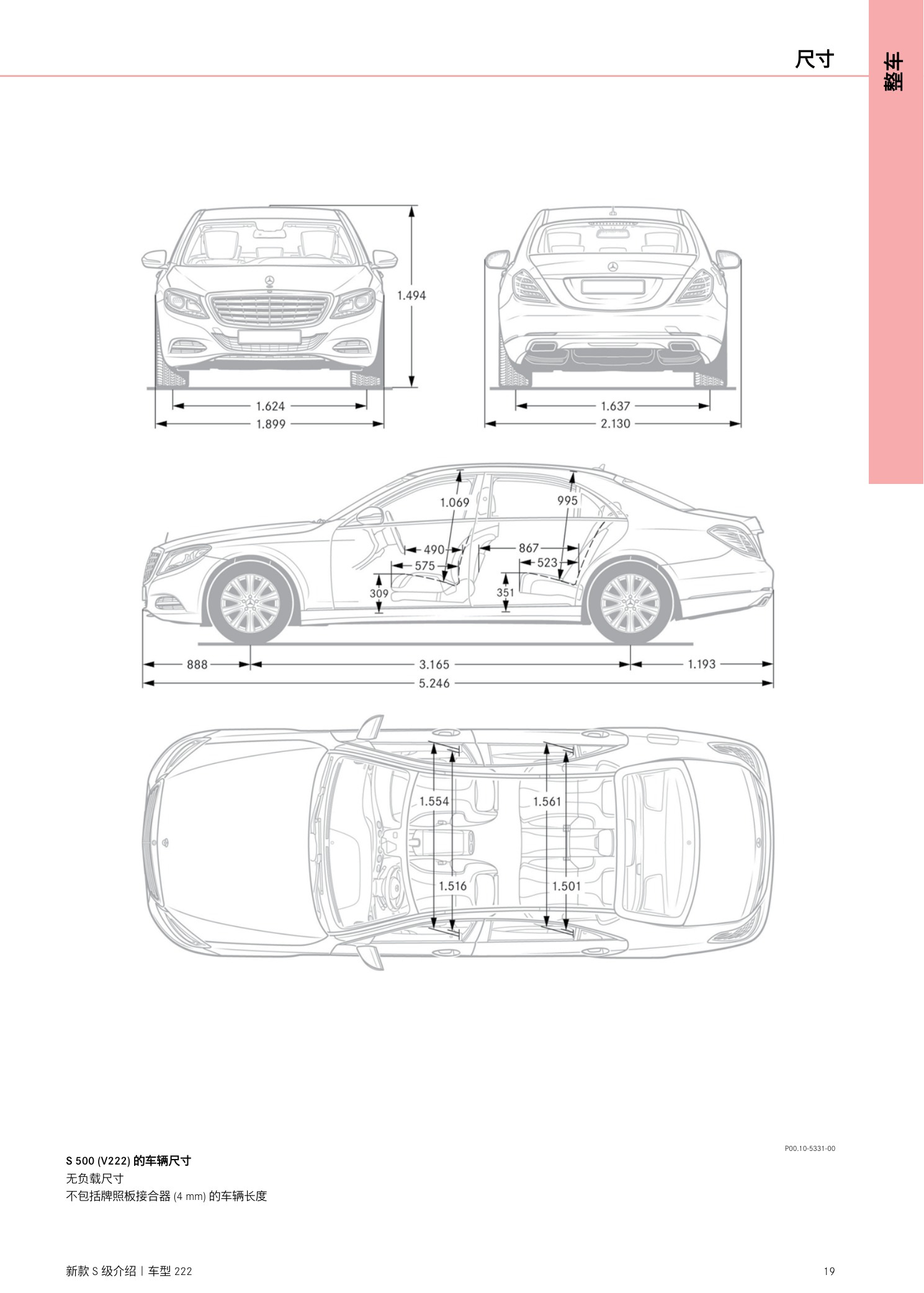

W222新S级维修介绍原第14页。
W222新S级维修介绍原第15页。

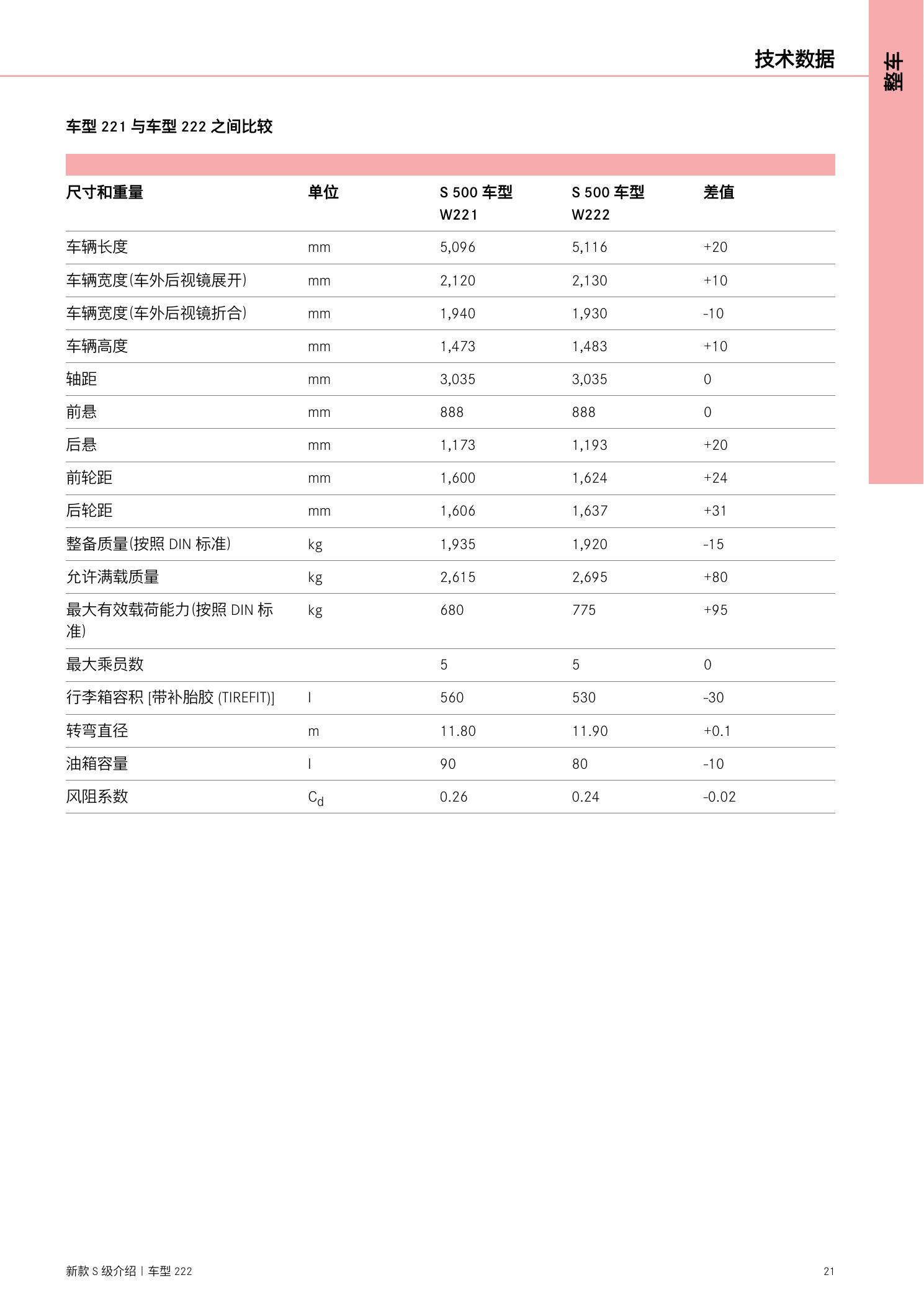

W222新S级维修介绍原第16页。
W222新S级维修介绍原第17页。

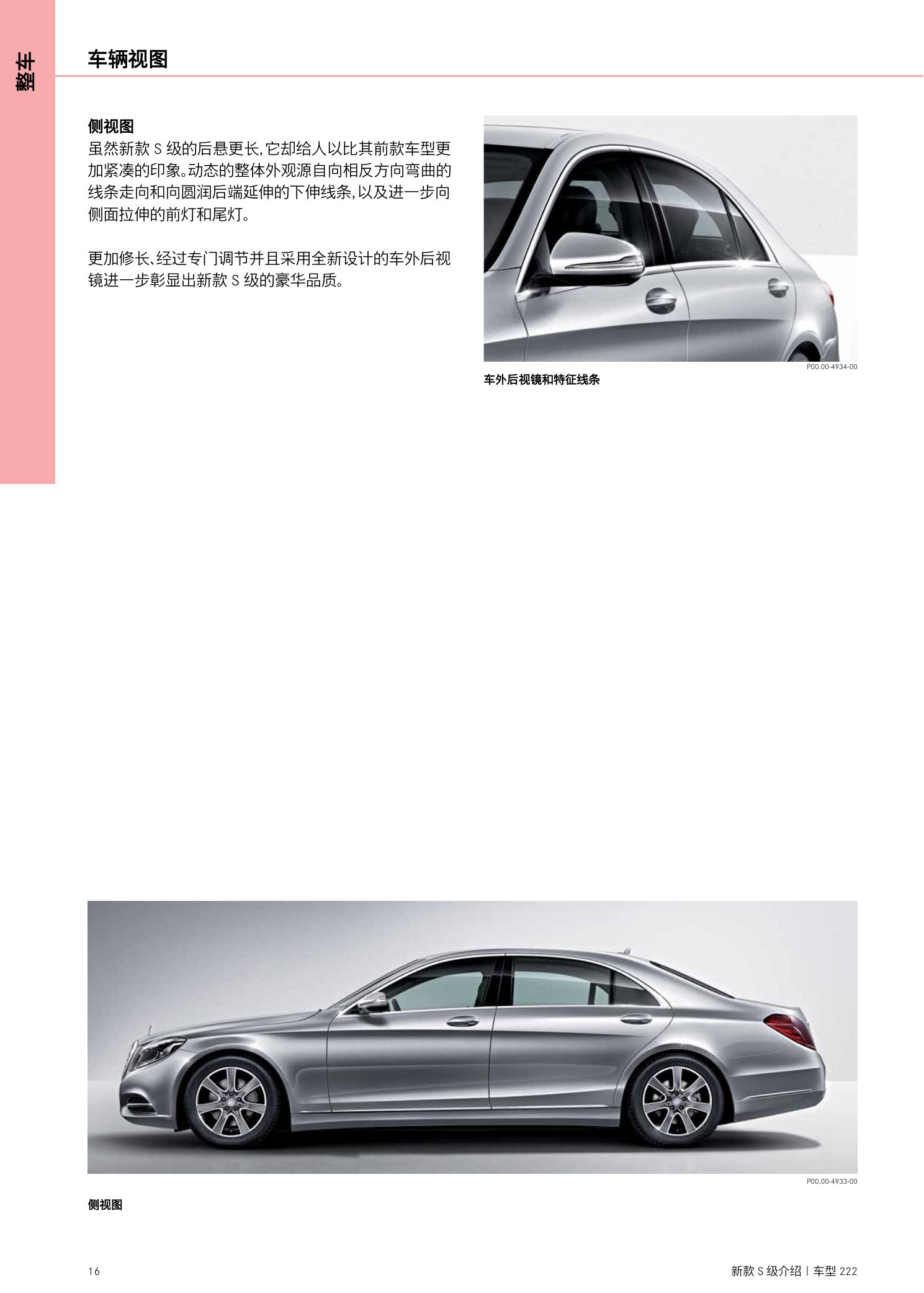

W222新S级维修介绍原第18页。

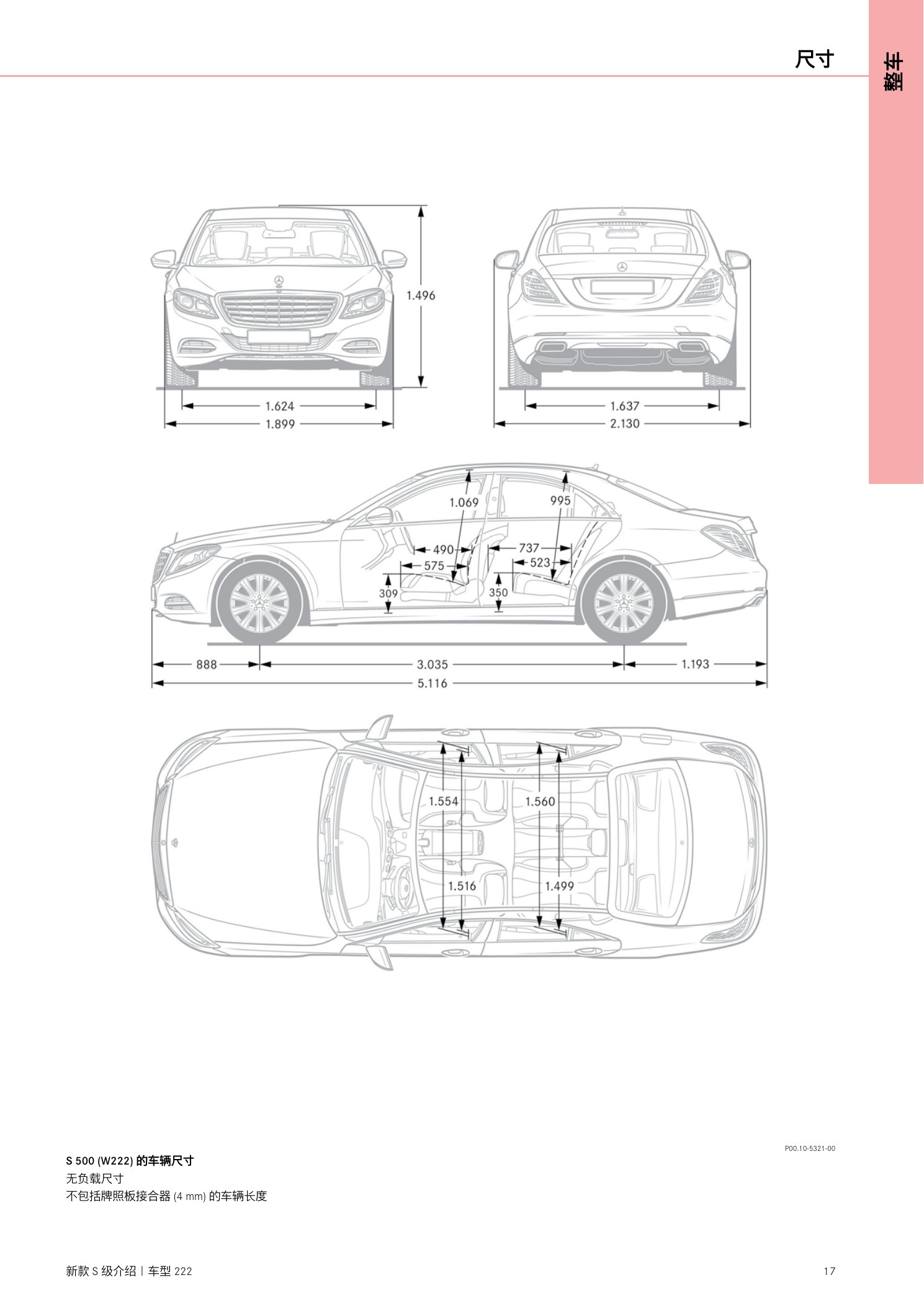

W222新S级维修介绍原第19页。

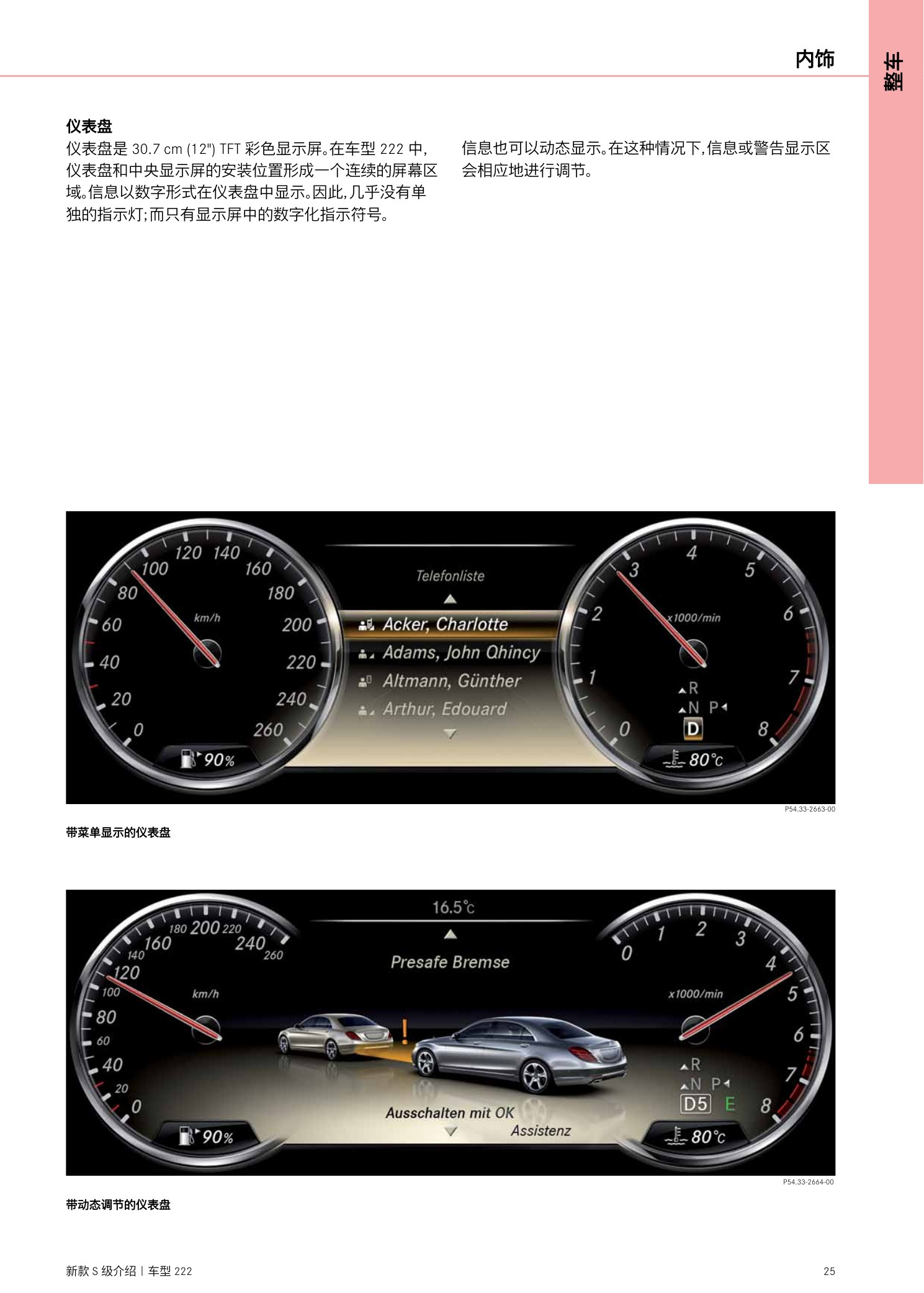

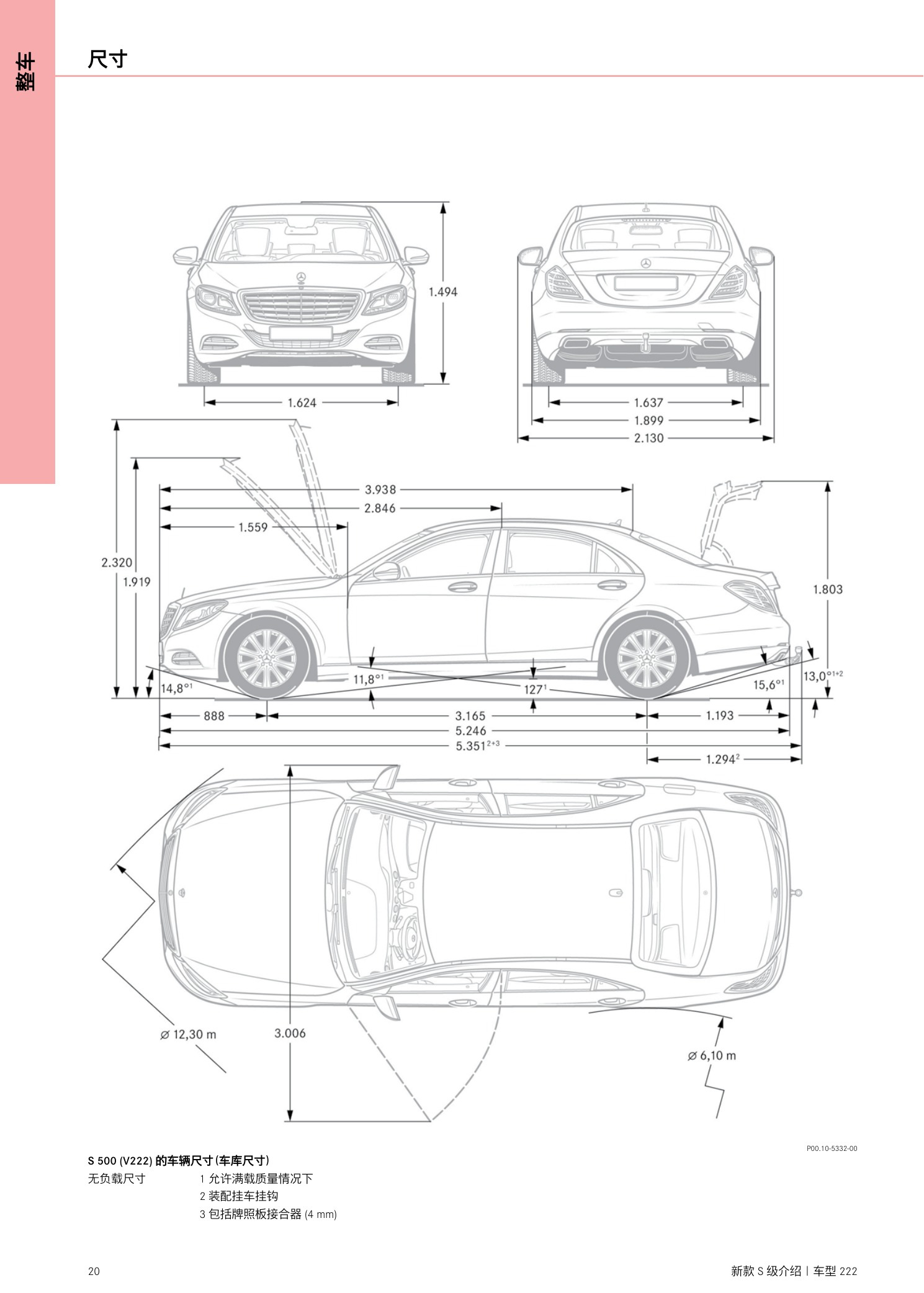

W222新S级维修介绍原第20页。
W222新S级维修介绍原第21页。
W222新S级维修介绍原第22页。

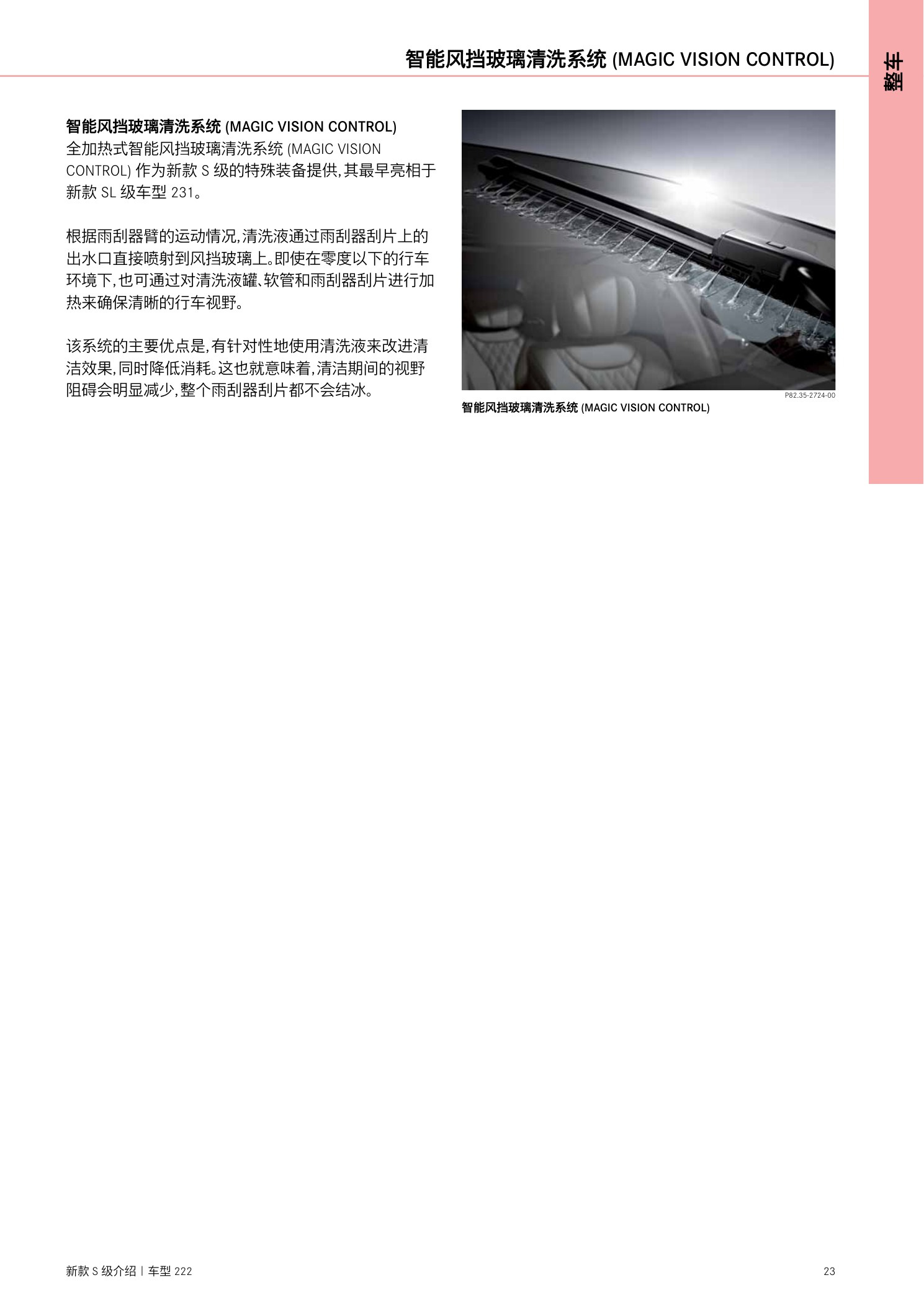

W222新S级维修介绍原第23页。
W222新S级维修介绍原第24页。

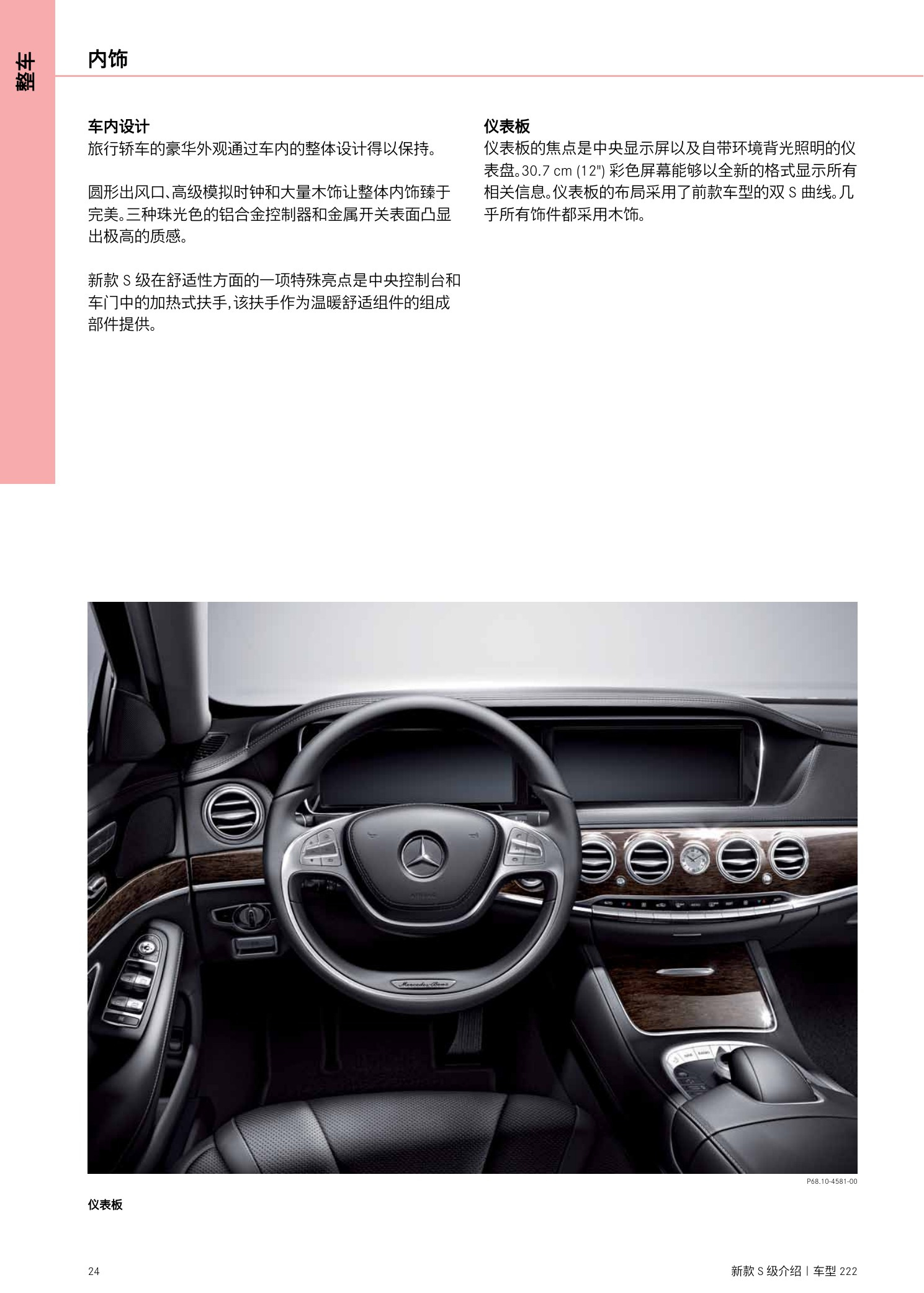

W222新S级维修介绍原第25页。
W222新S级维修介绍原第26页。

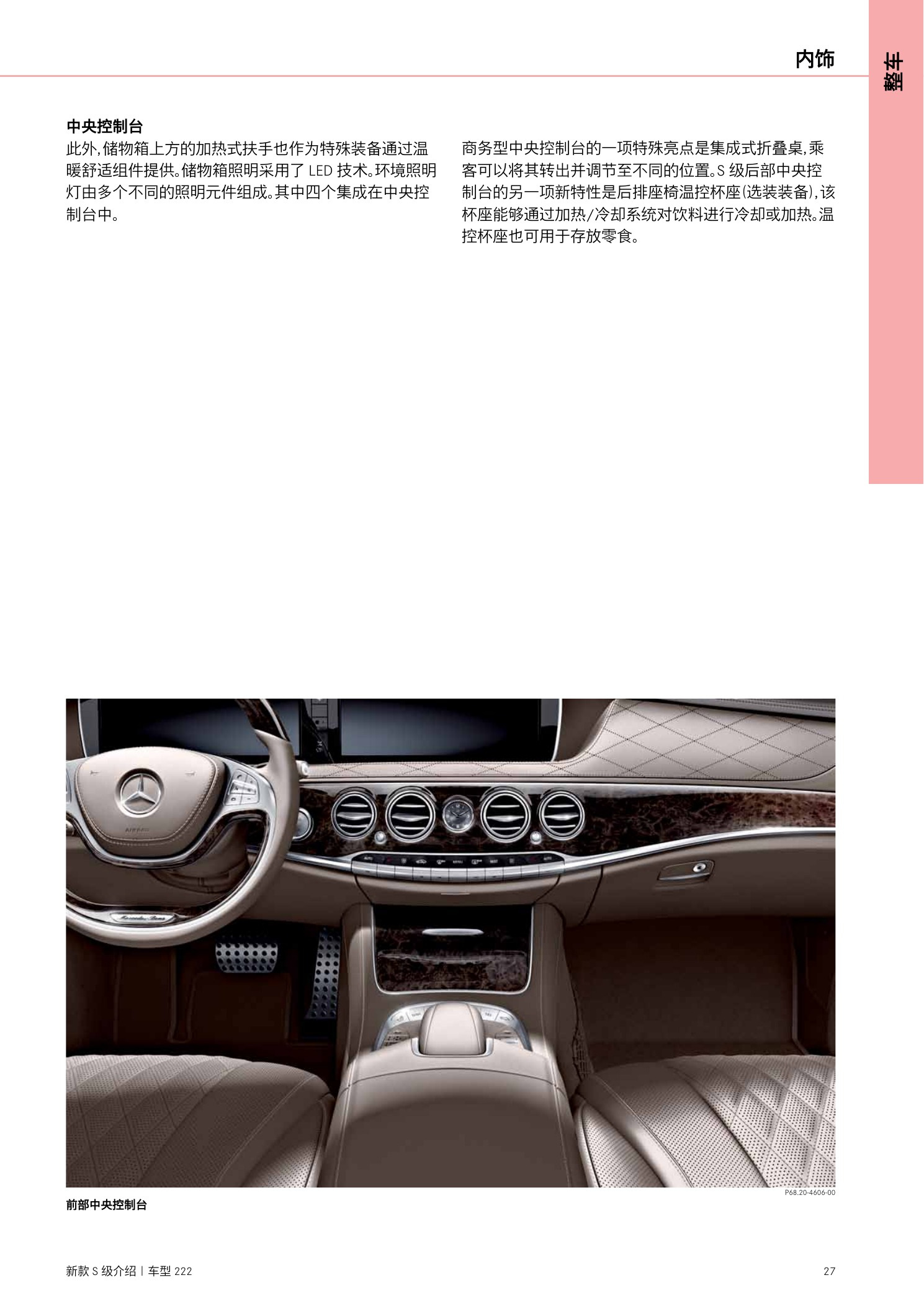

W222新S级维修介绍原第27页。
W222新S级维修介绍原第28页。
W222新S级维修介绍原第29页。
W222新S级维修介绍原第30页。

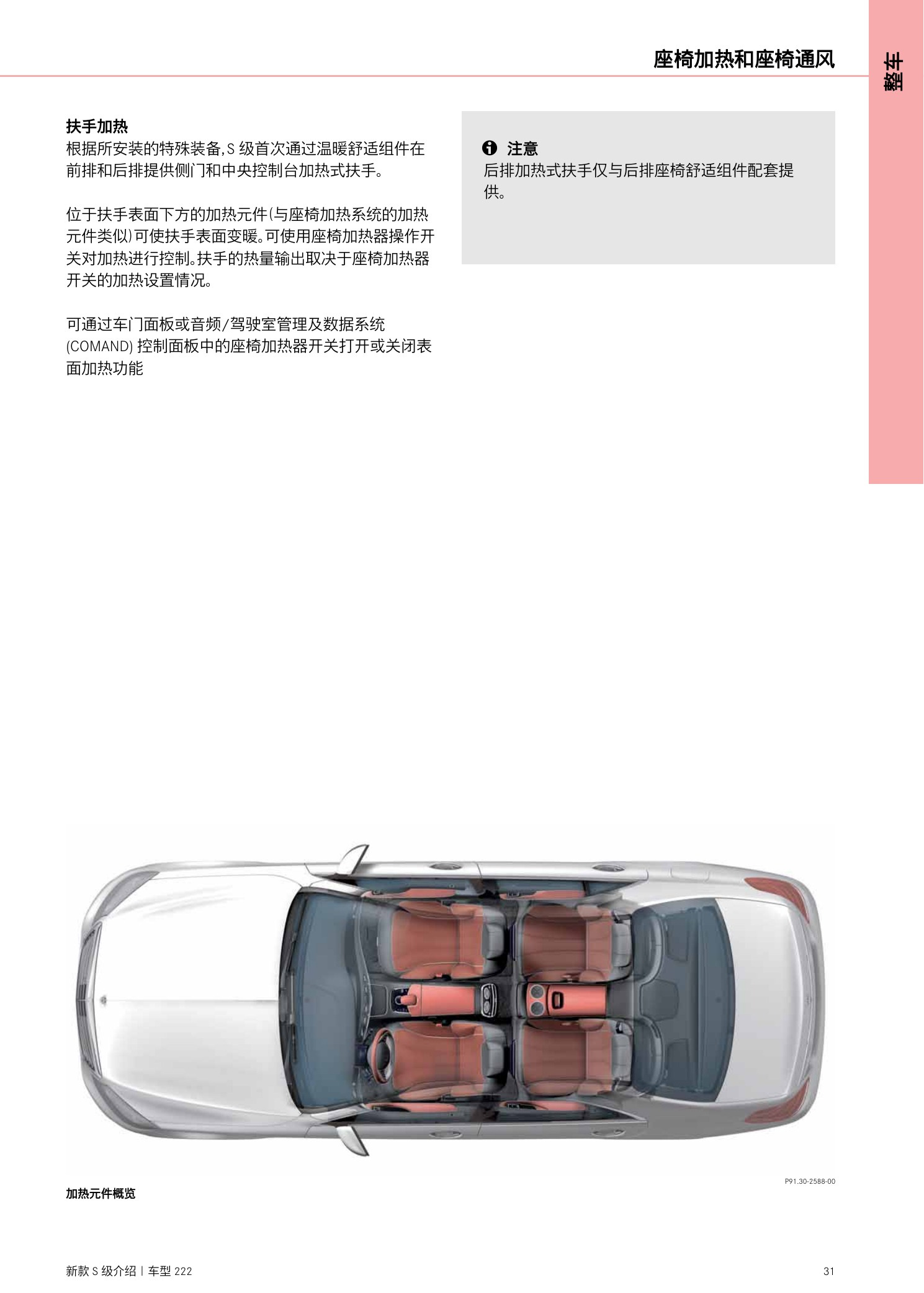

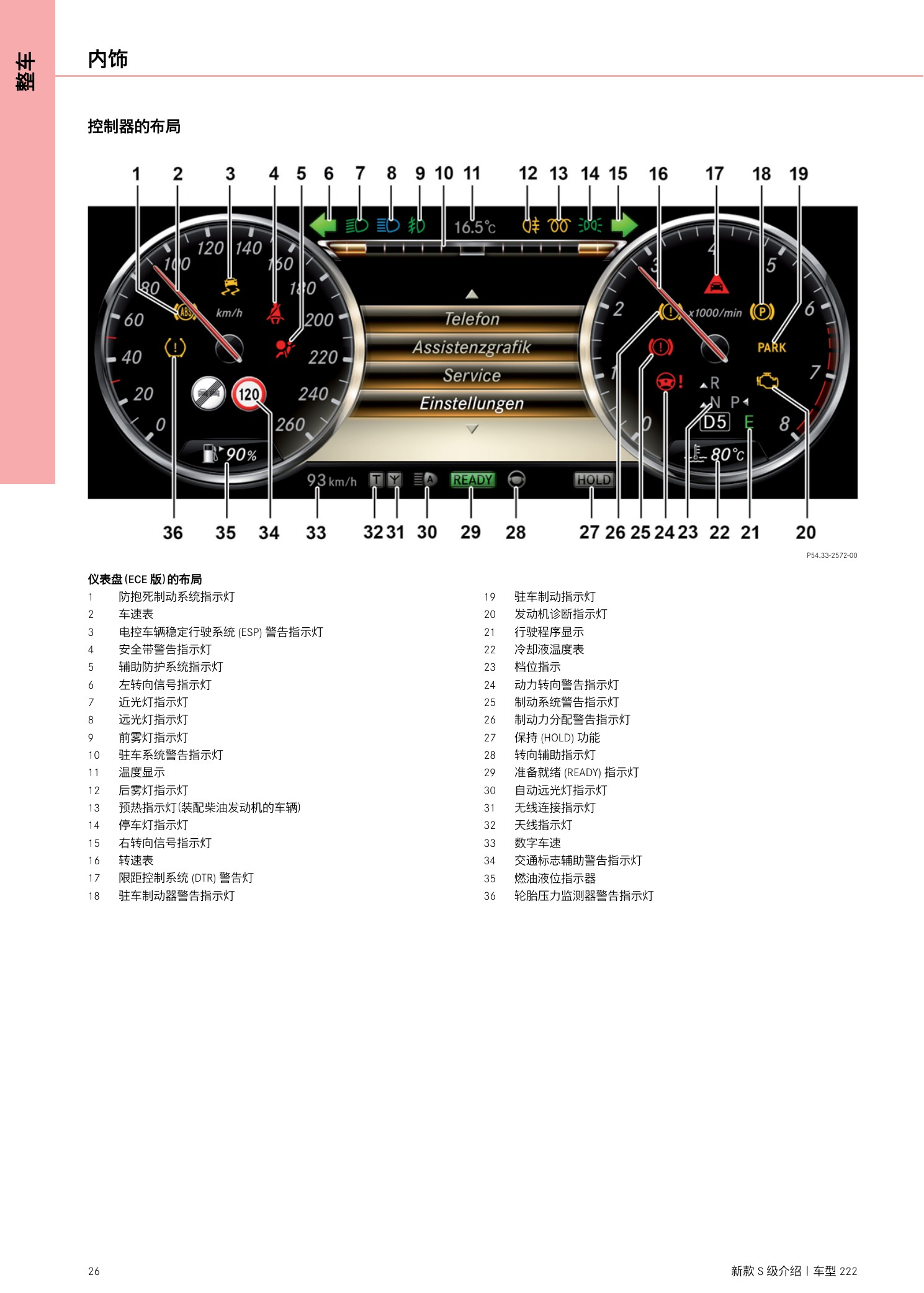

W222新S级维修介绍原第31页。
W222新S级维修介绍原第32页。

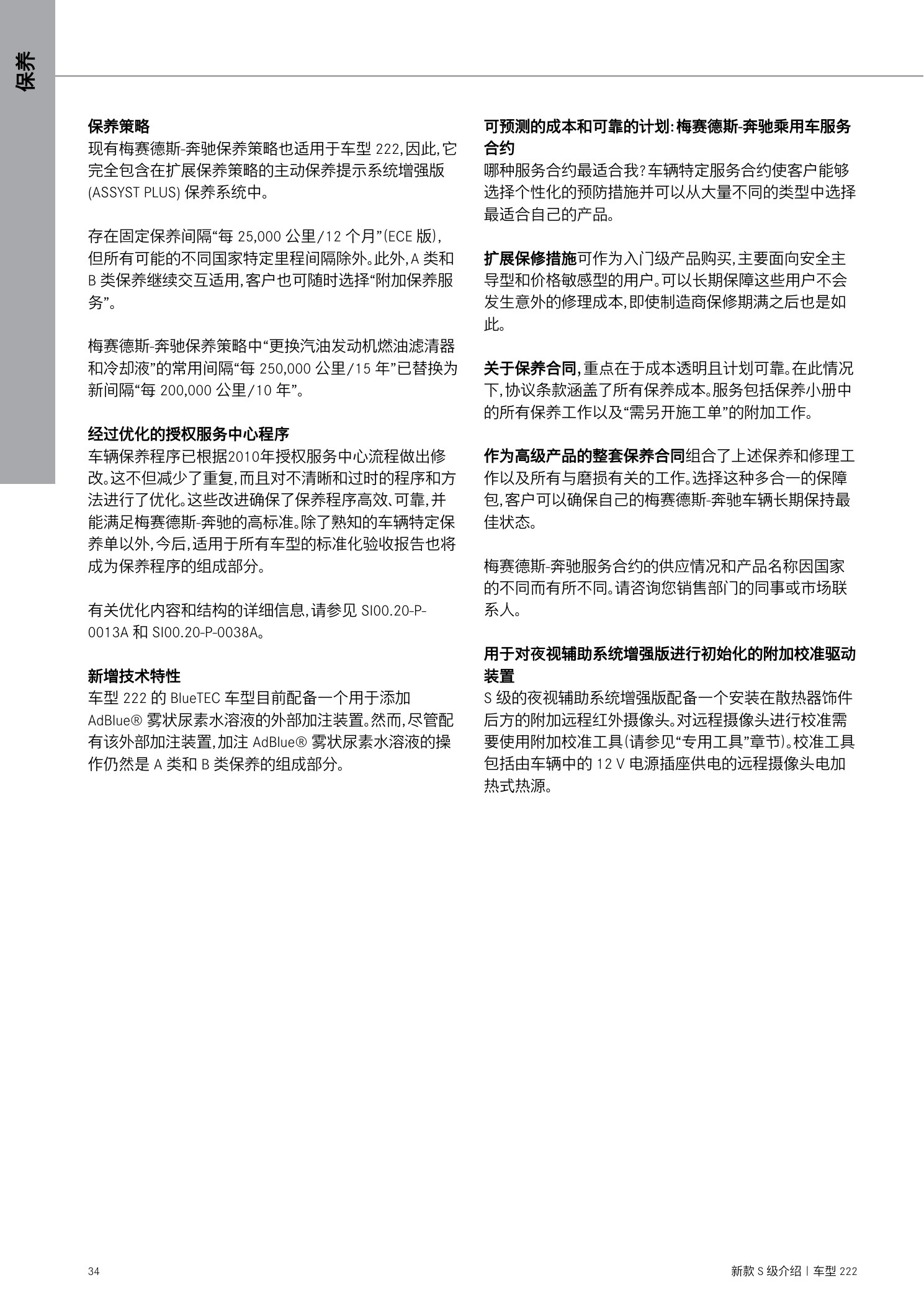

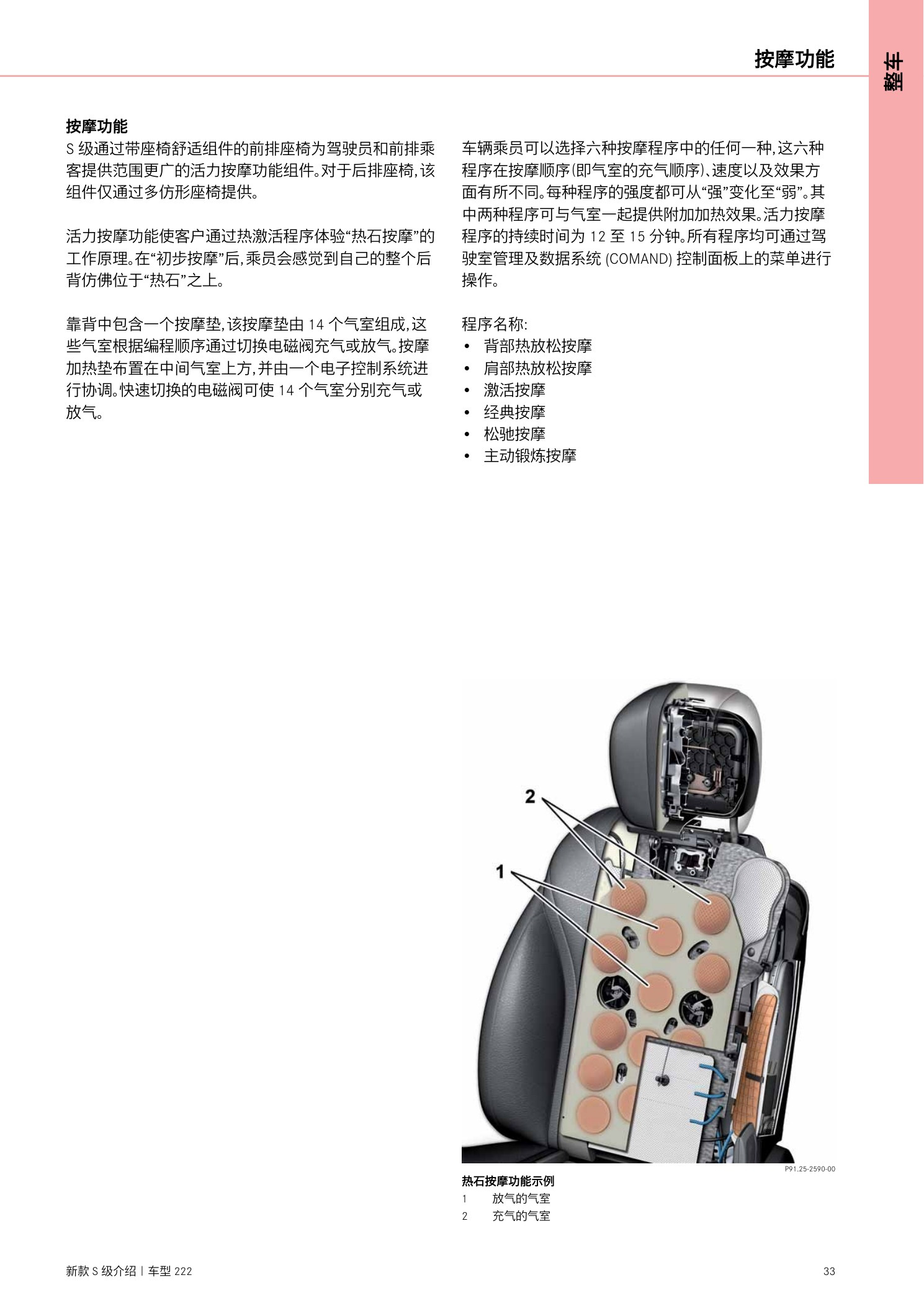

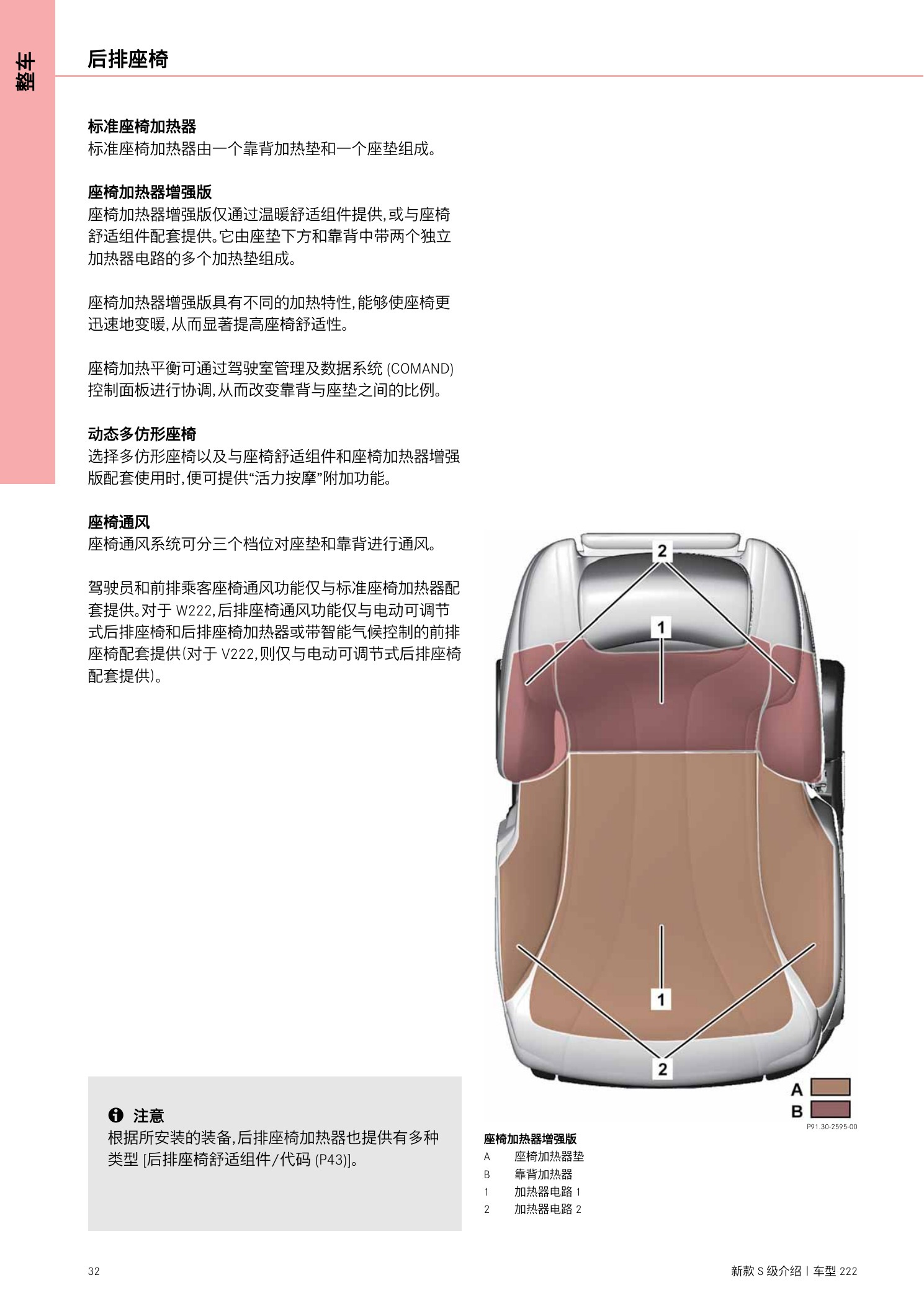

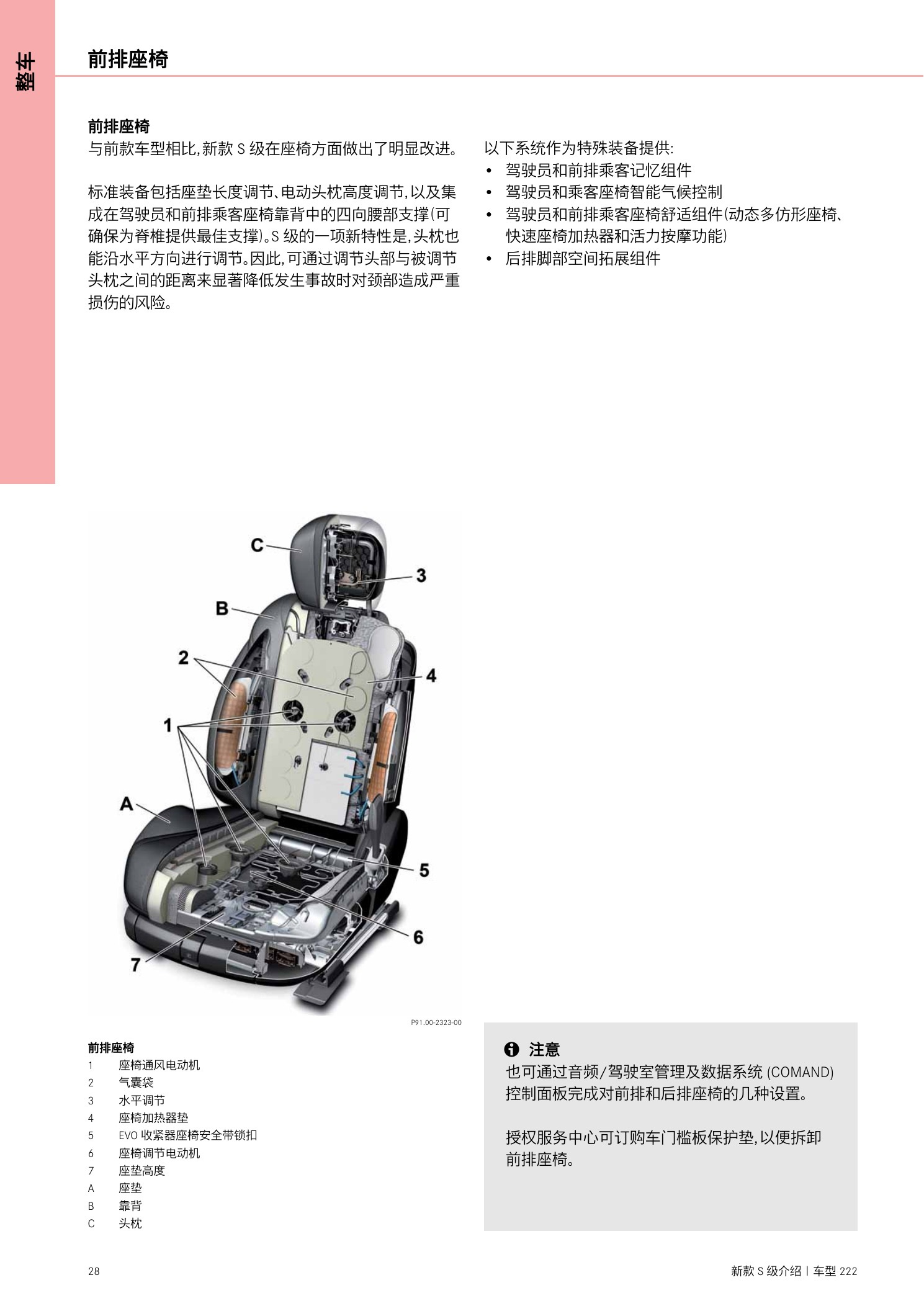

W222新S级维修介绍原第33页。

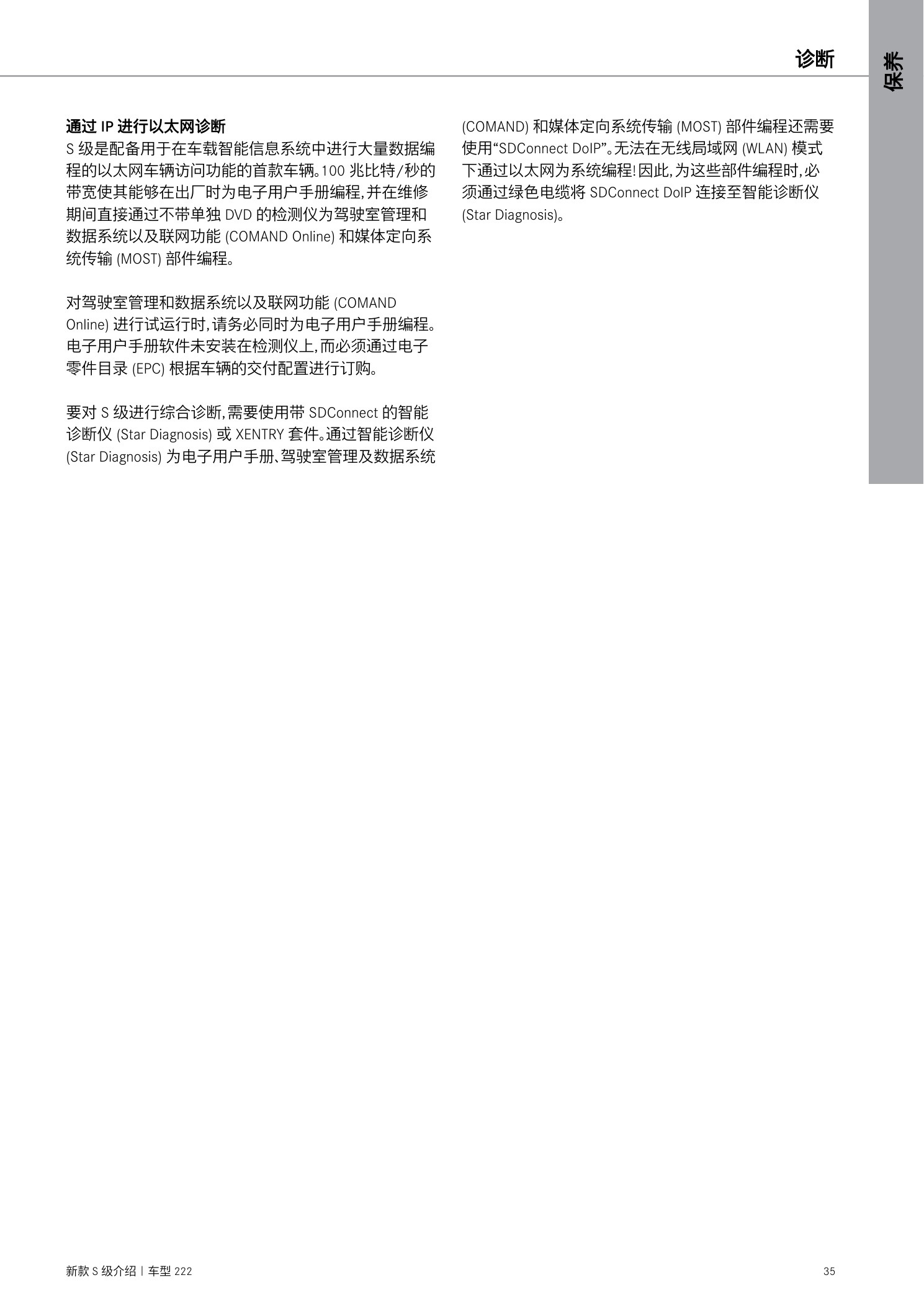

W222新S级维修介绍原第34页。
W222新S级维修介绍原第35页。
W222新S级维修介绍原第36页。

三、发动机、混合动力与7速变速箱

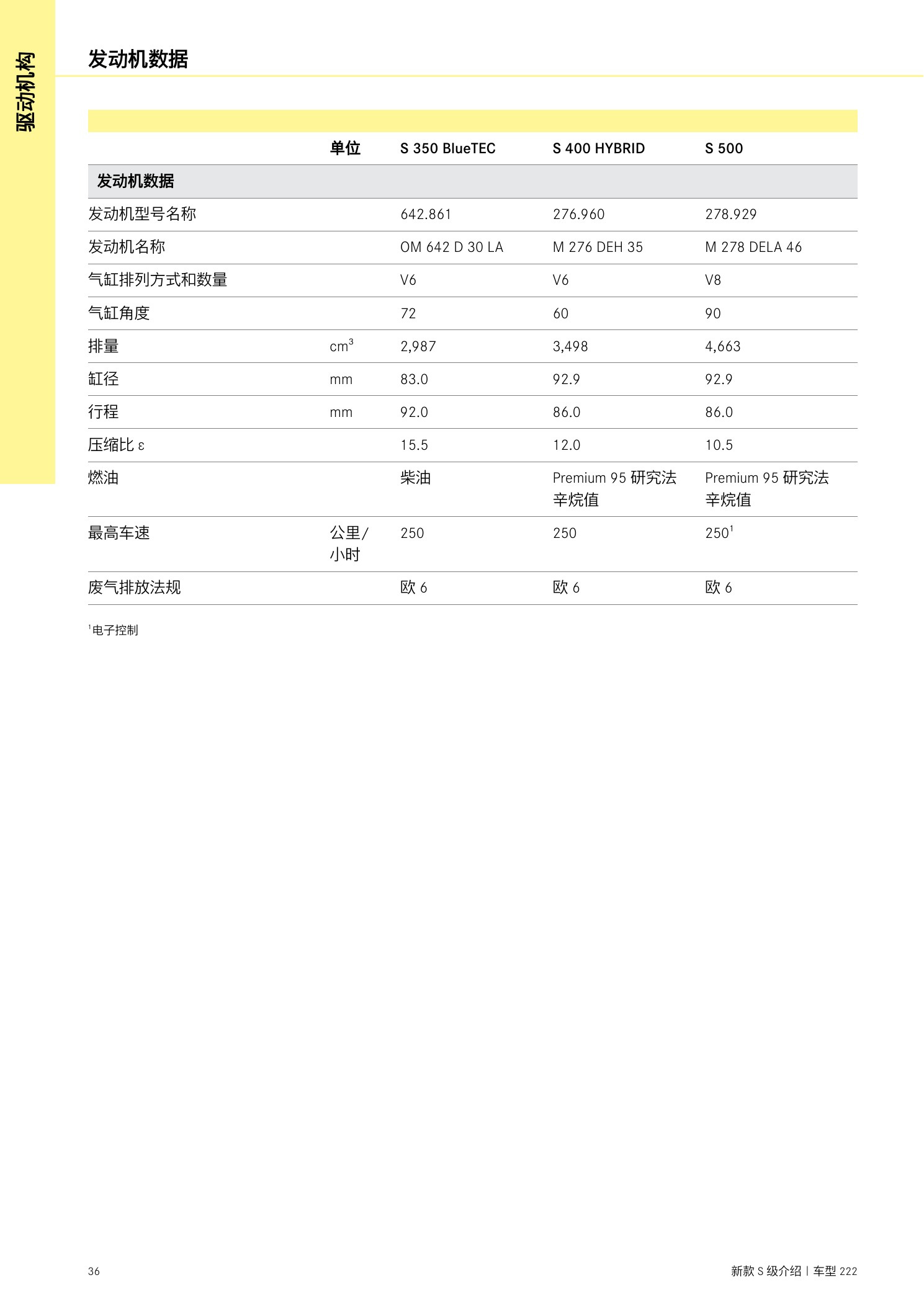

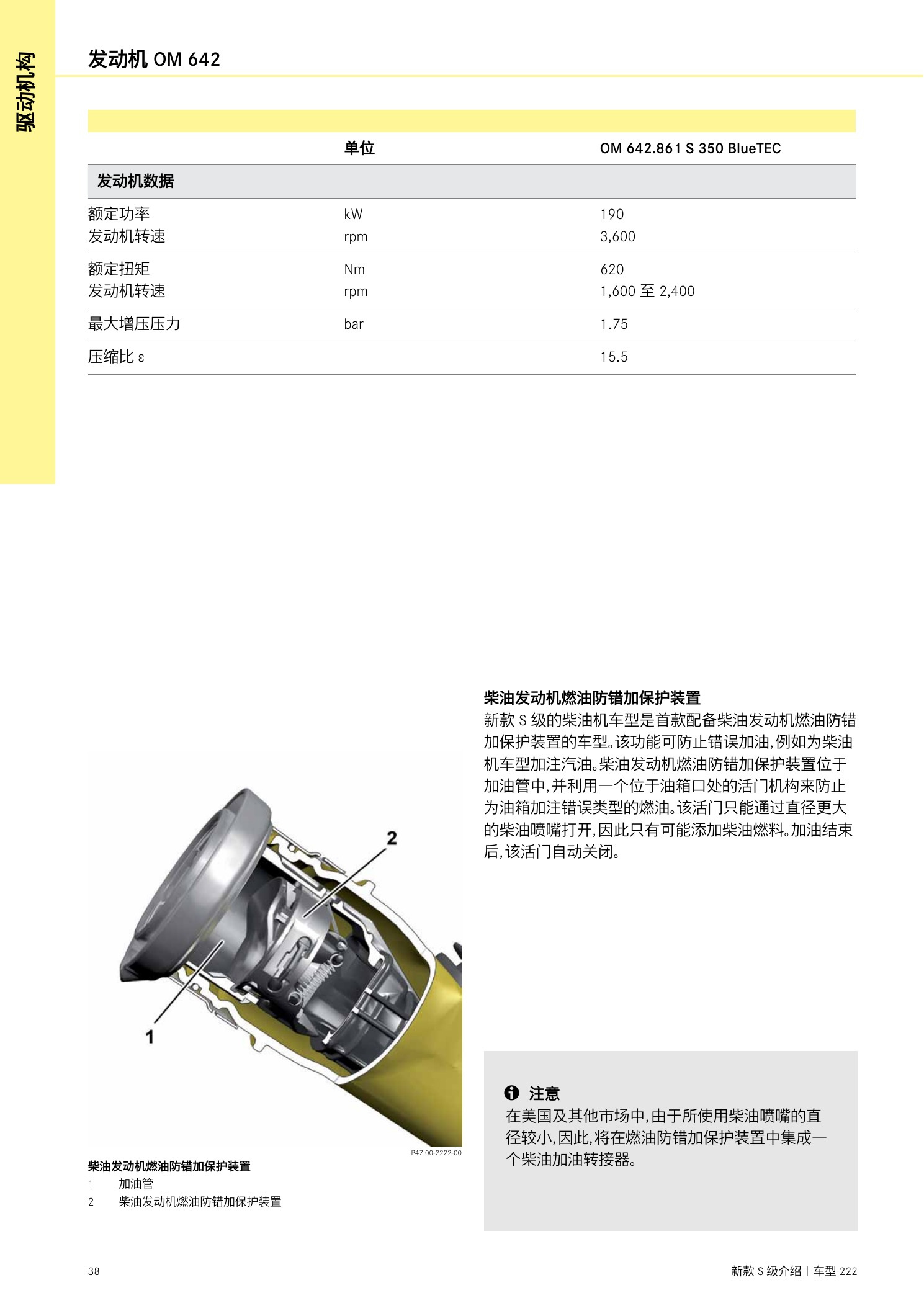

驱动章节涵盖OM642、M276 HYBRID、M278、冷却排气、7速自动变速箱和混合动力部件及运行方案。

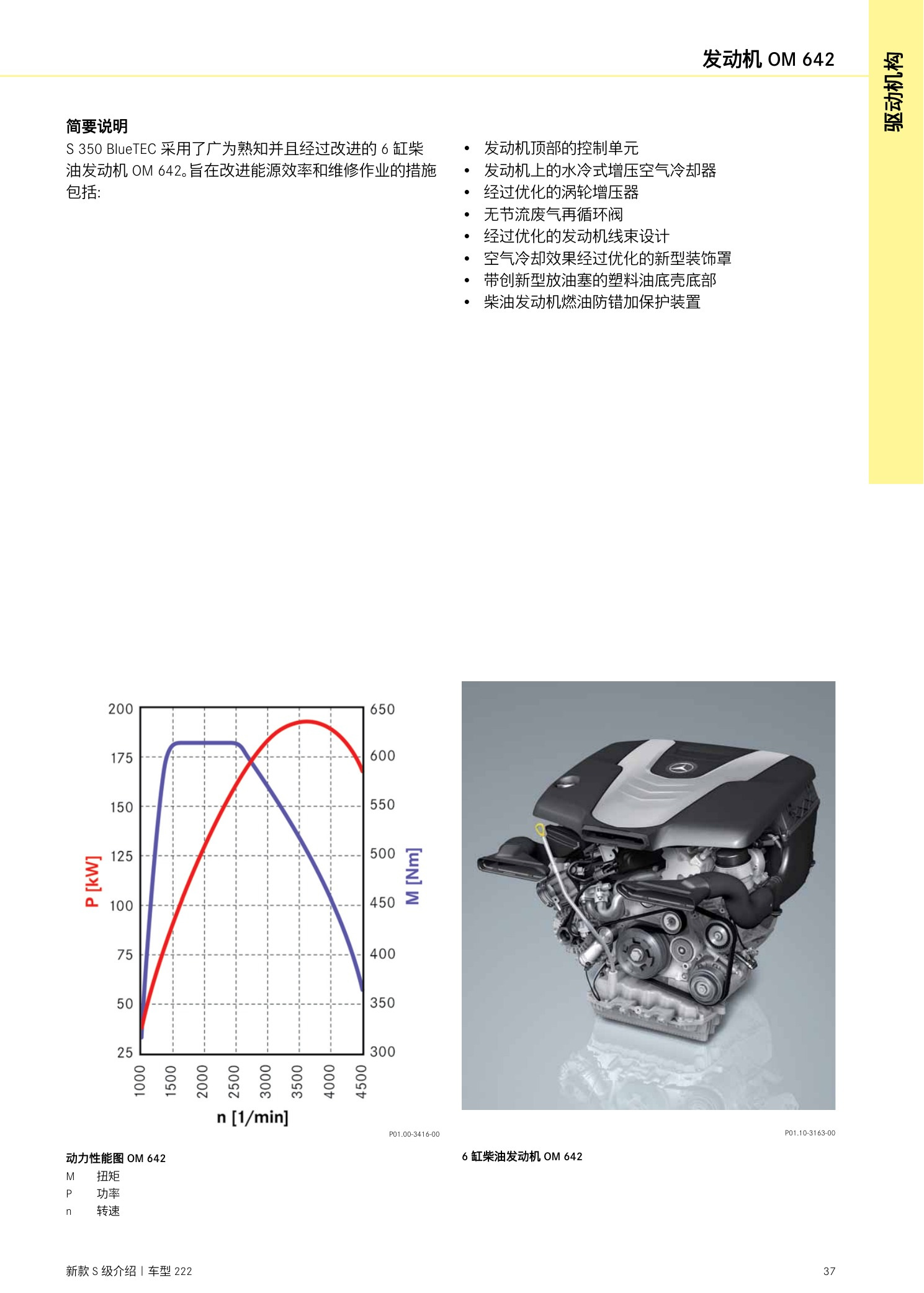

W222新S级维修介绍原第37页。

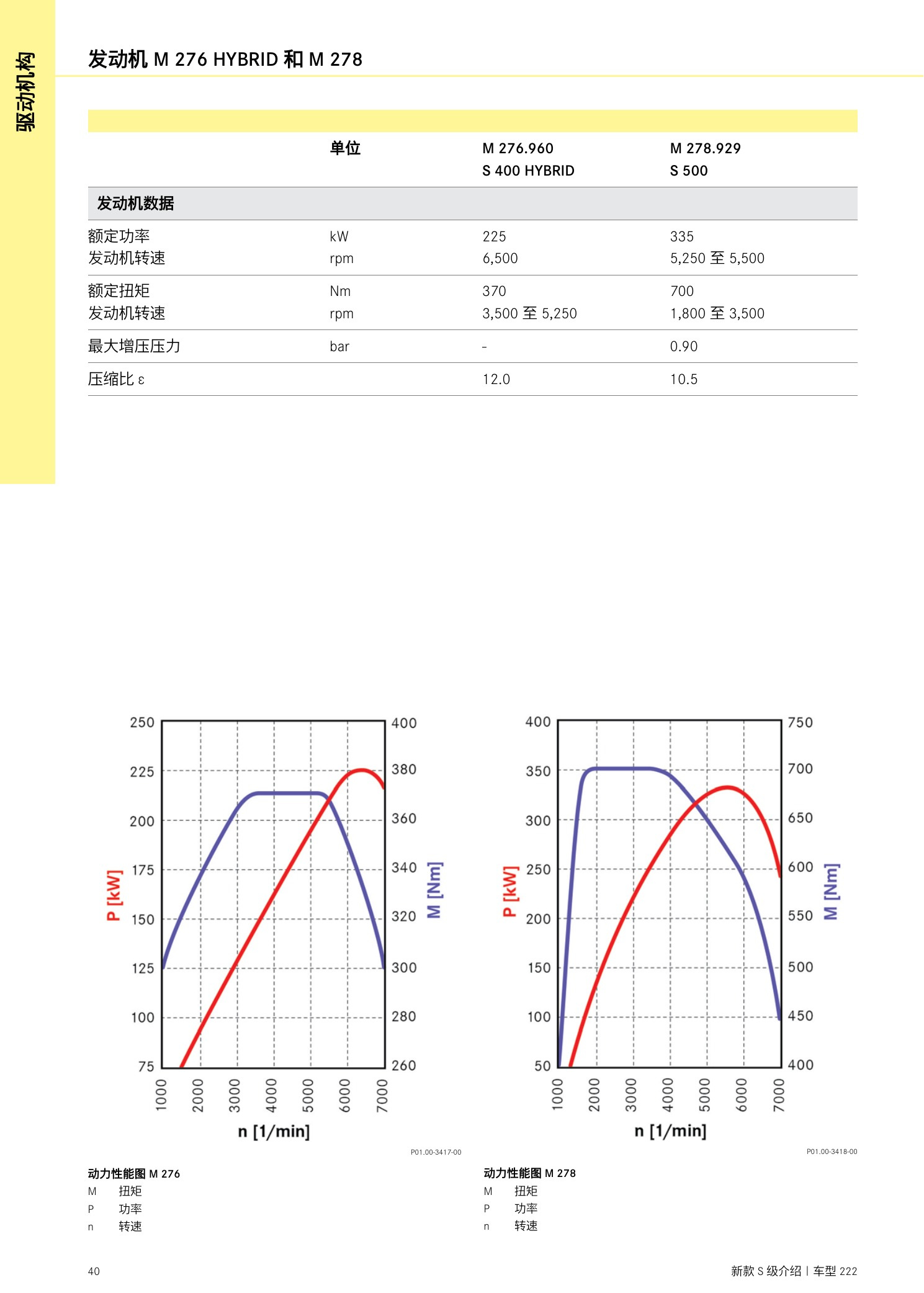

W222新S级维修介绍原第38页。

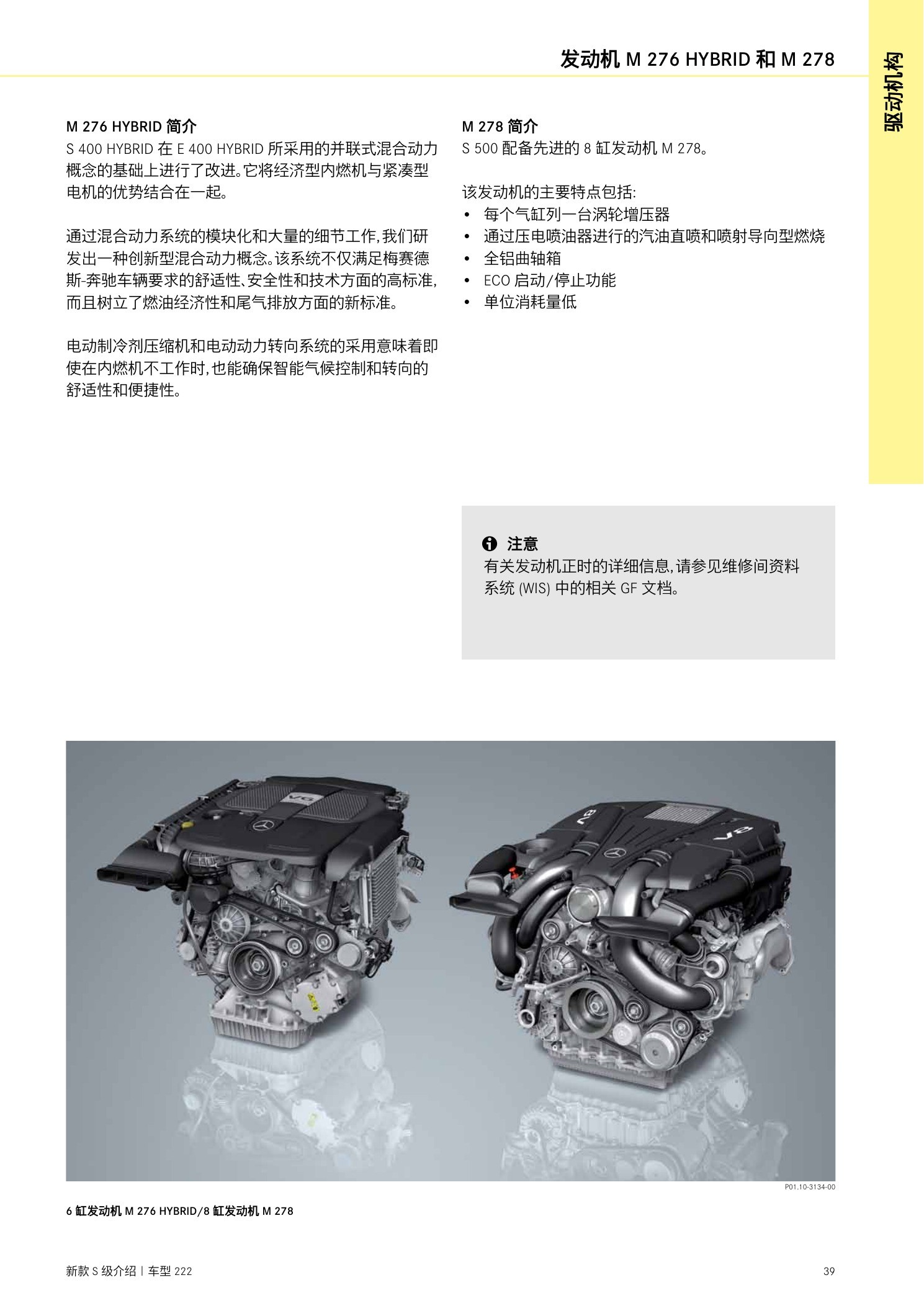

W222新S级维修介绍原第39页。
W222新S级维修介绍原第40页。

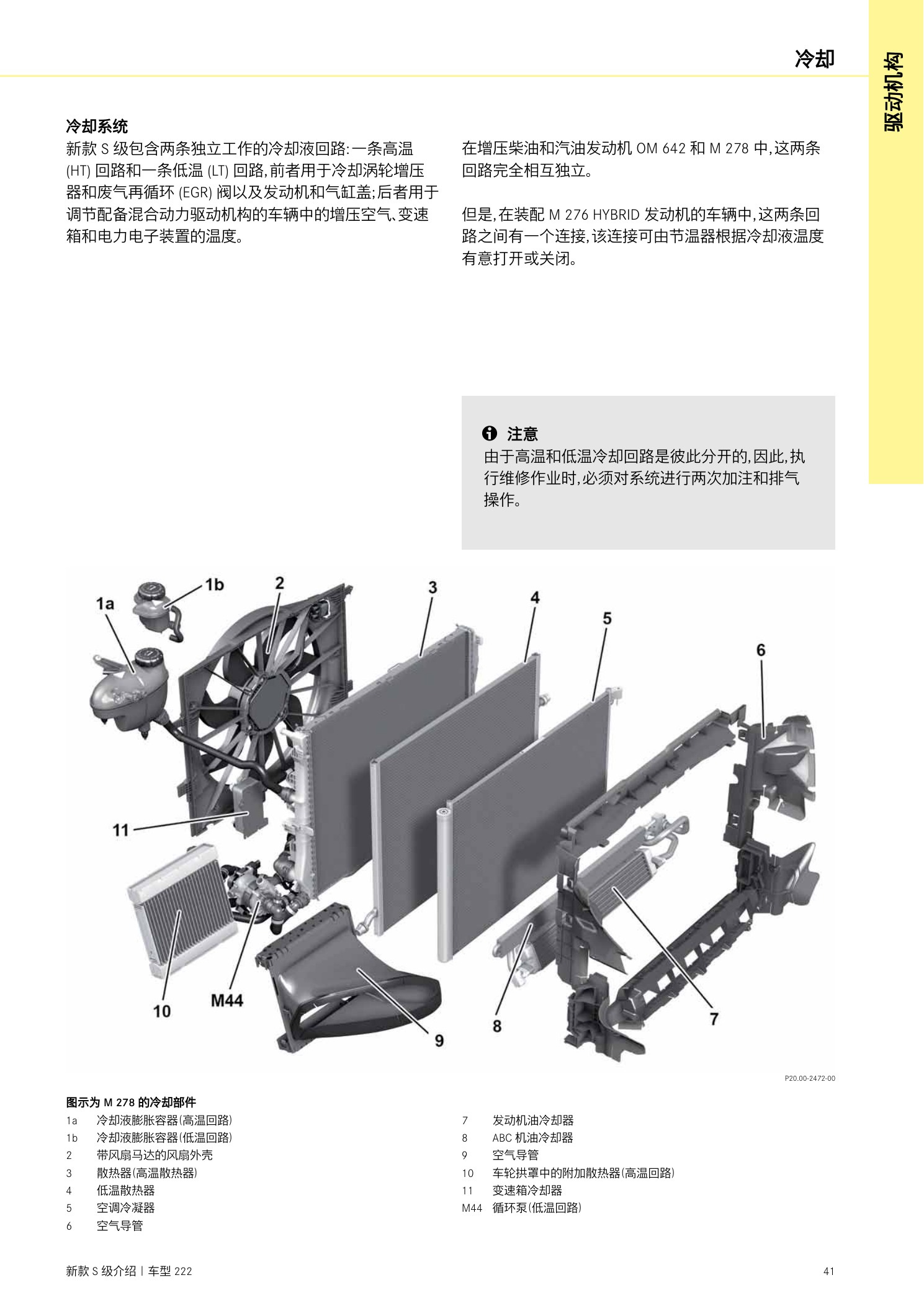

W222新S级维修介绍原第41页。
W222新S级维修介绍原第42页。
W222新S级维修介绍原第43页。

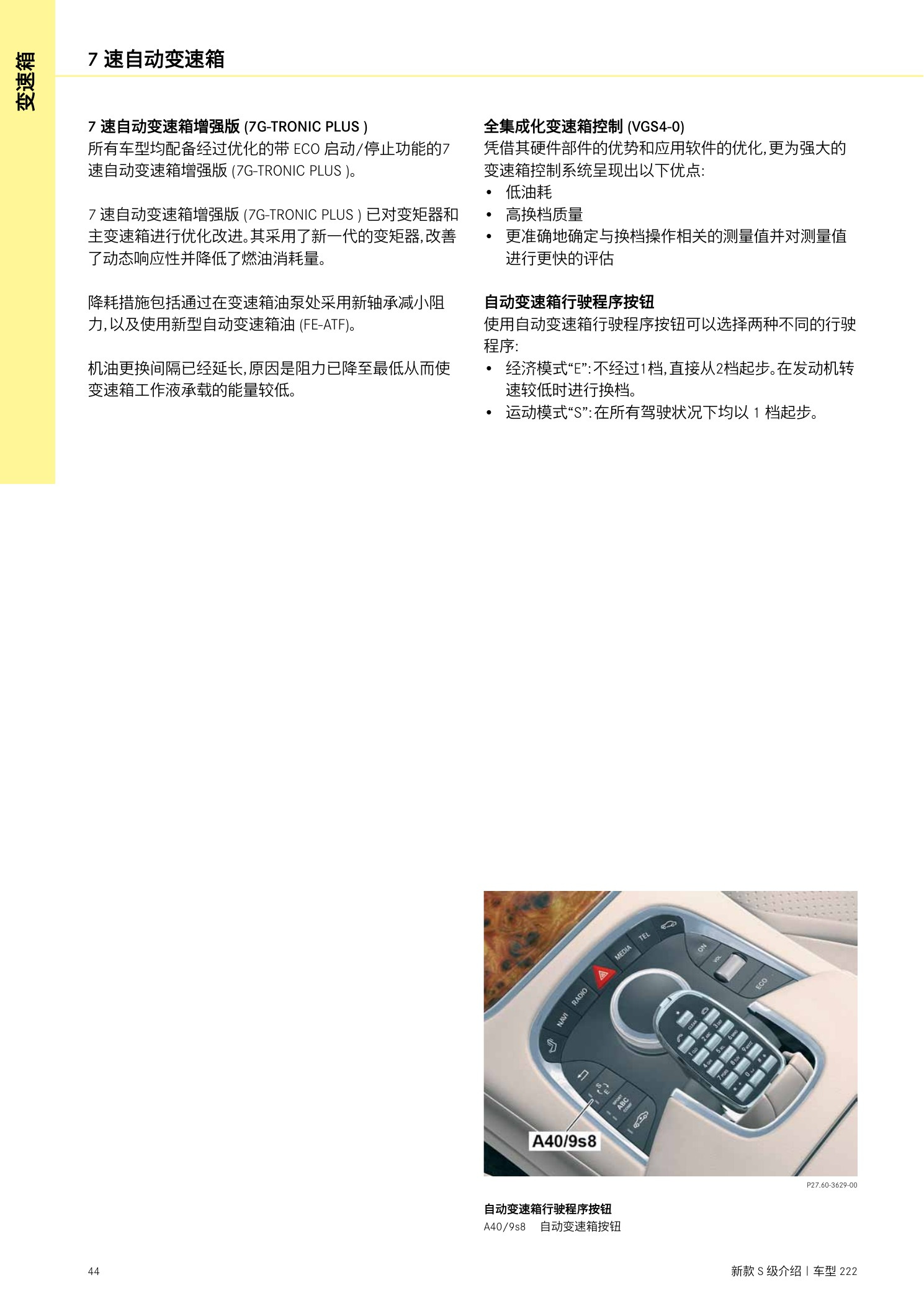

W222新S级维修介绍原第44页。

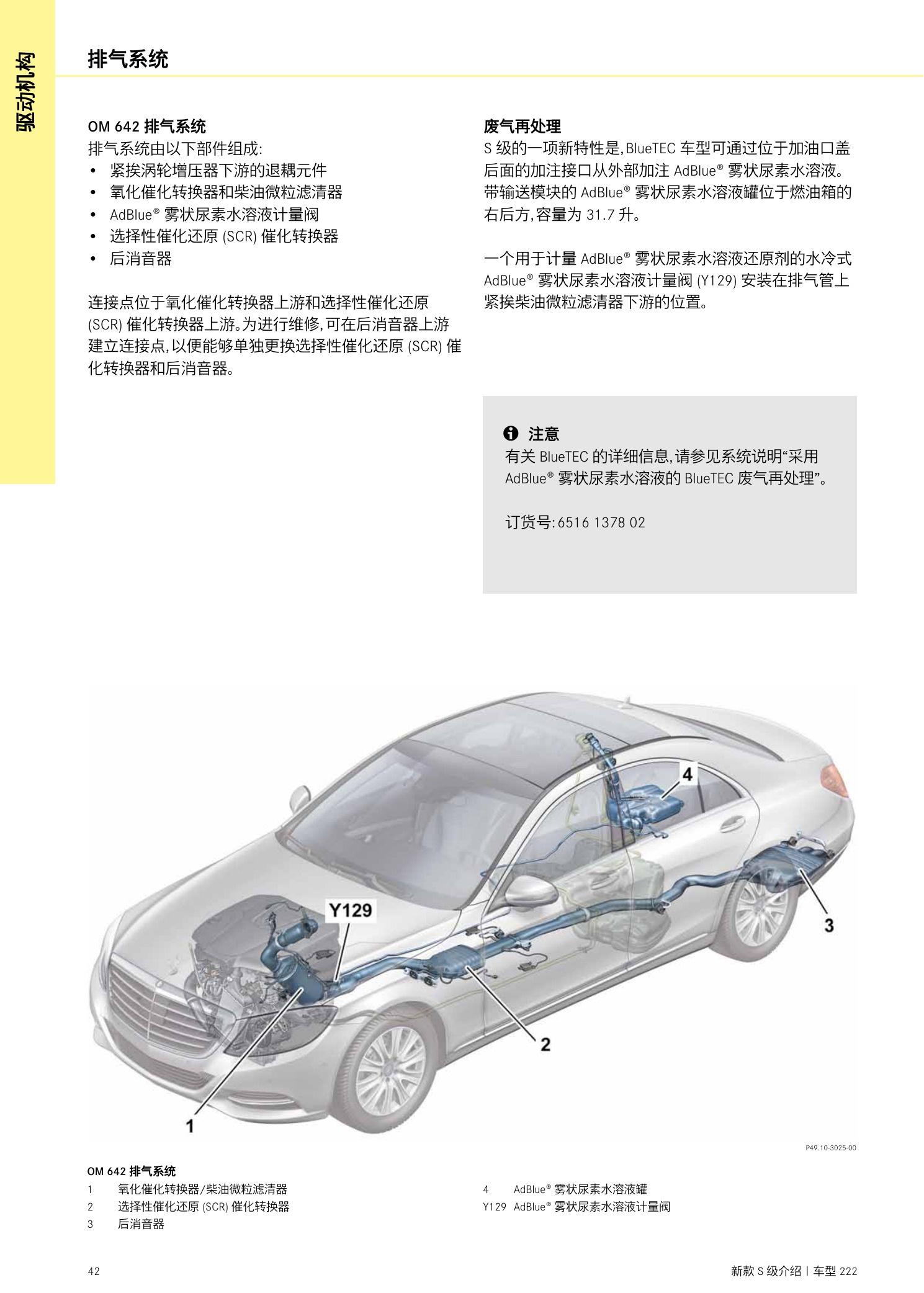

W222新S级维修介绍原第45页。

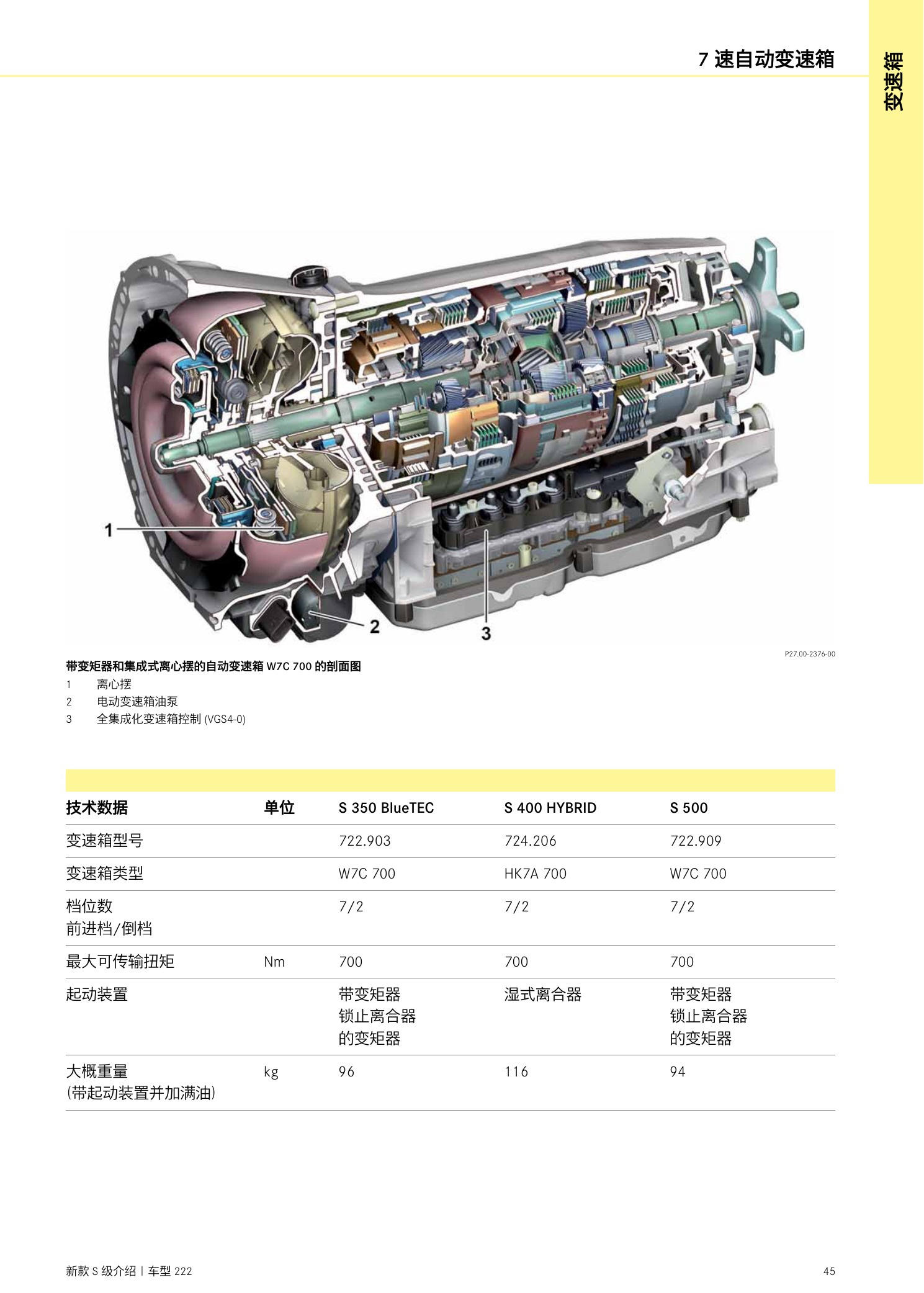

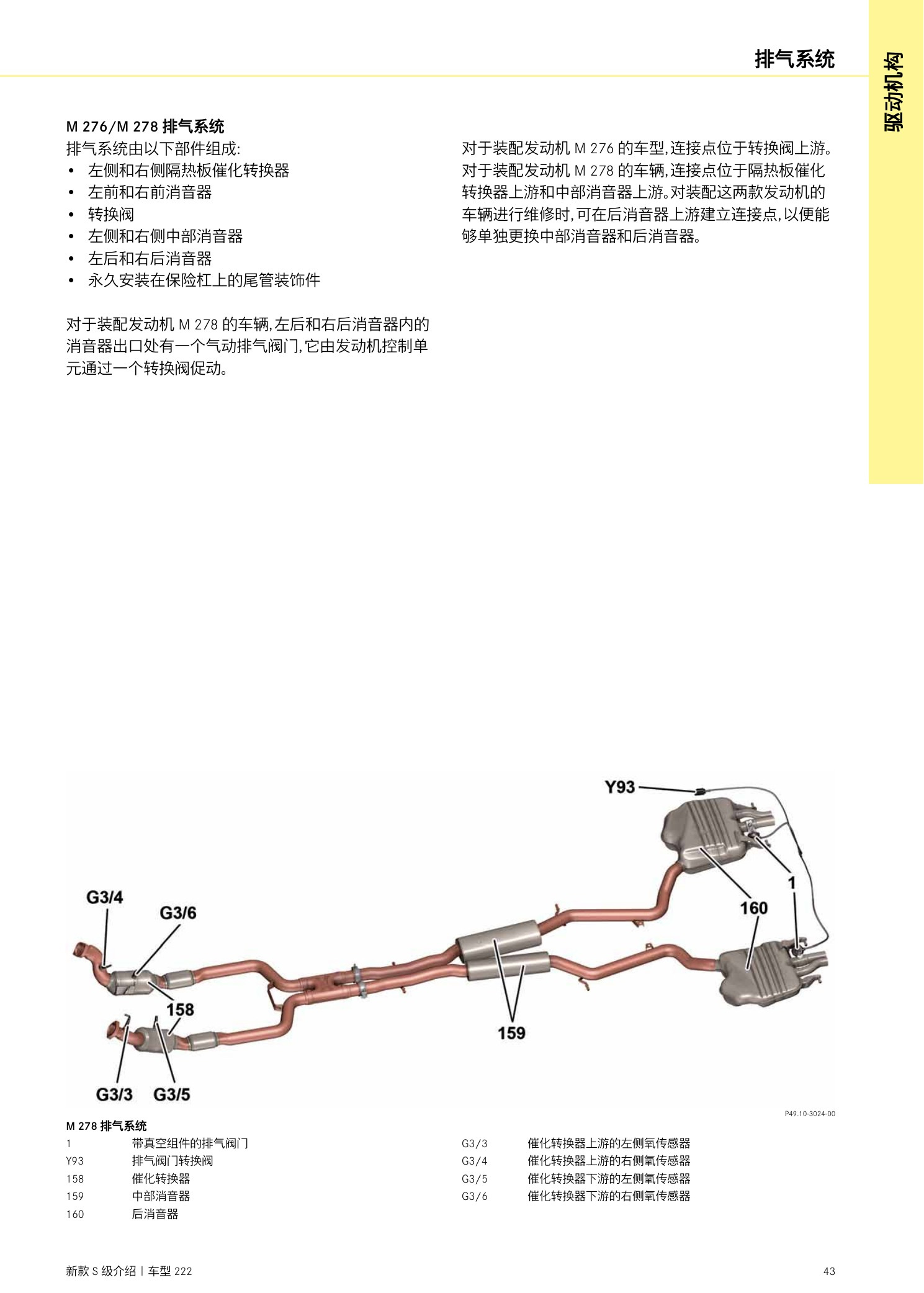

W222新S级维修介绍原第46页。

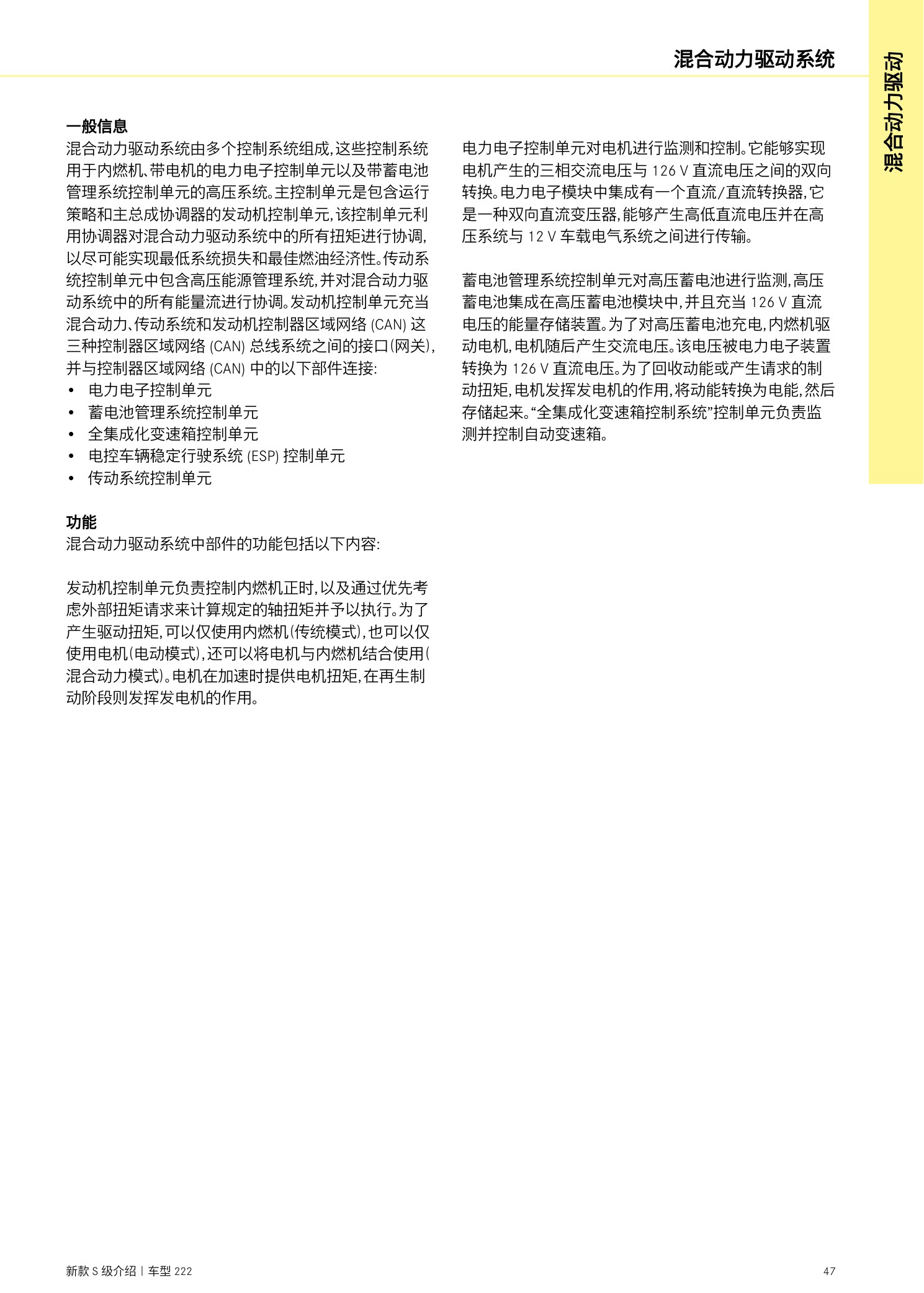

W222新S级维修介绍原第47页。

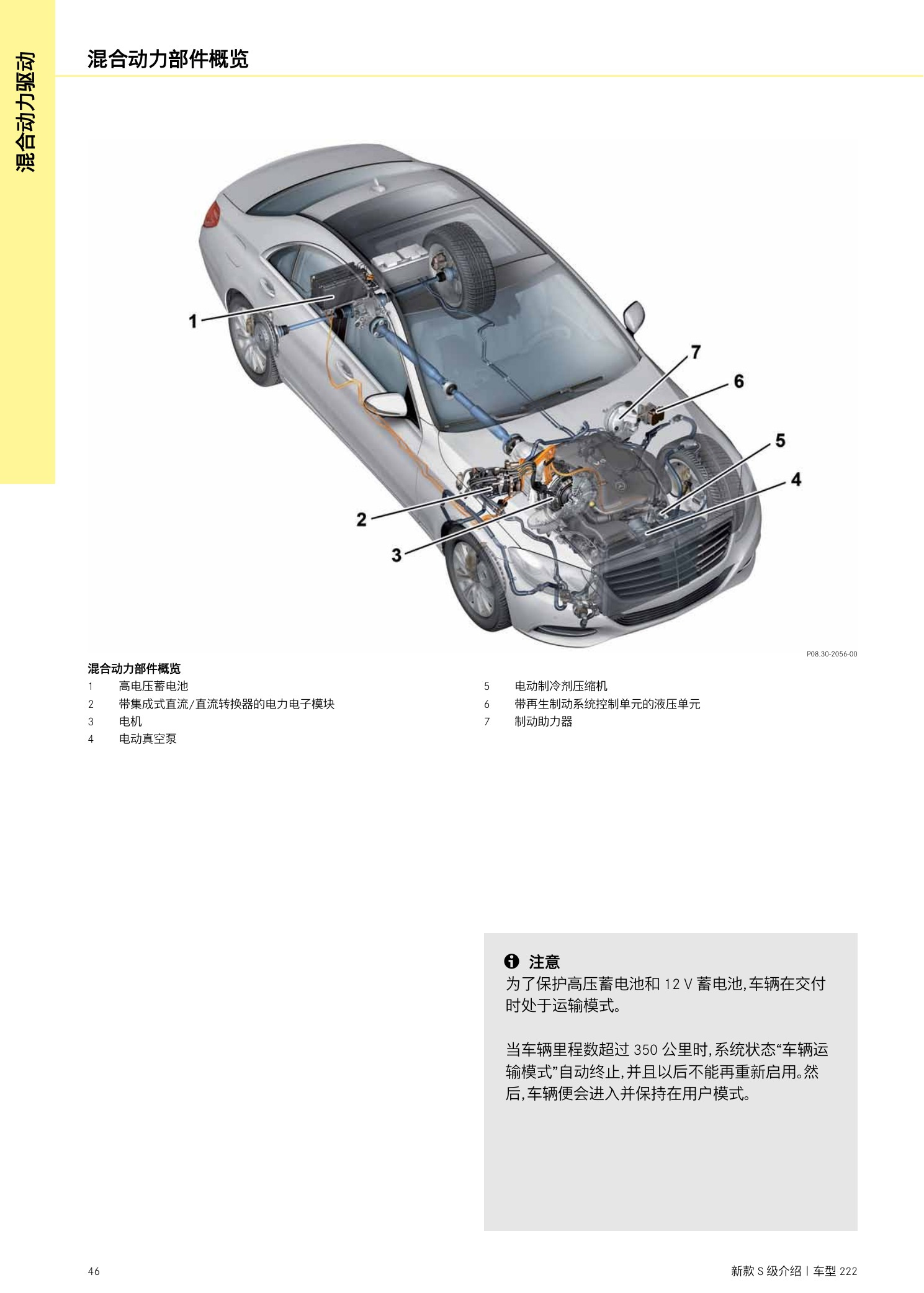

W222新S级维修介绍原第48页。

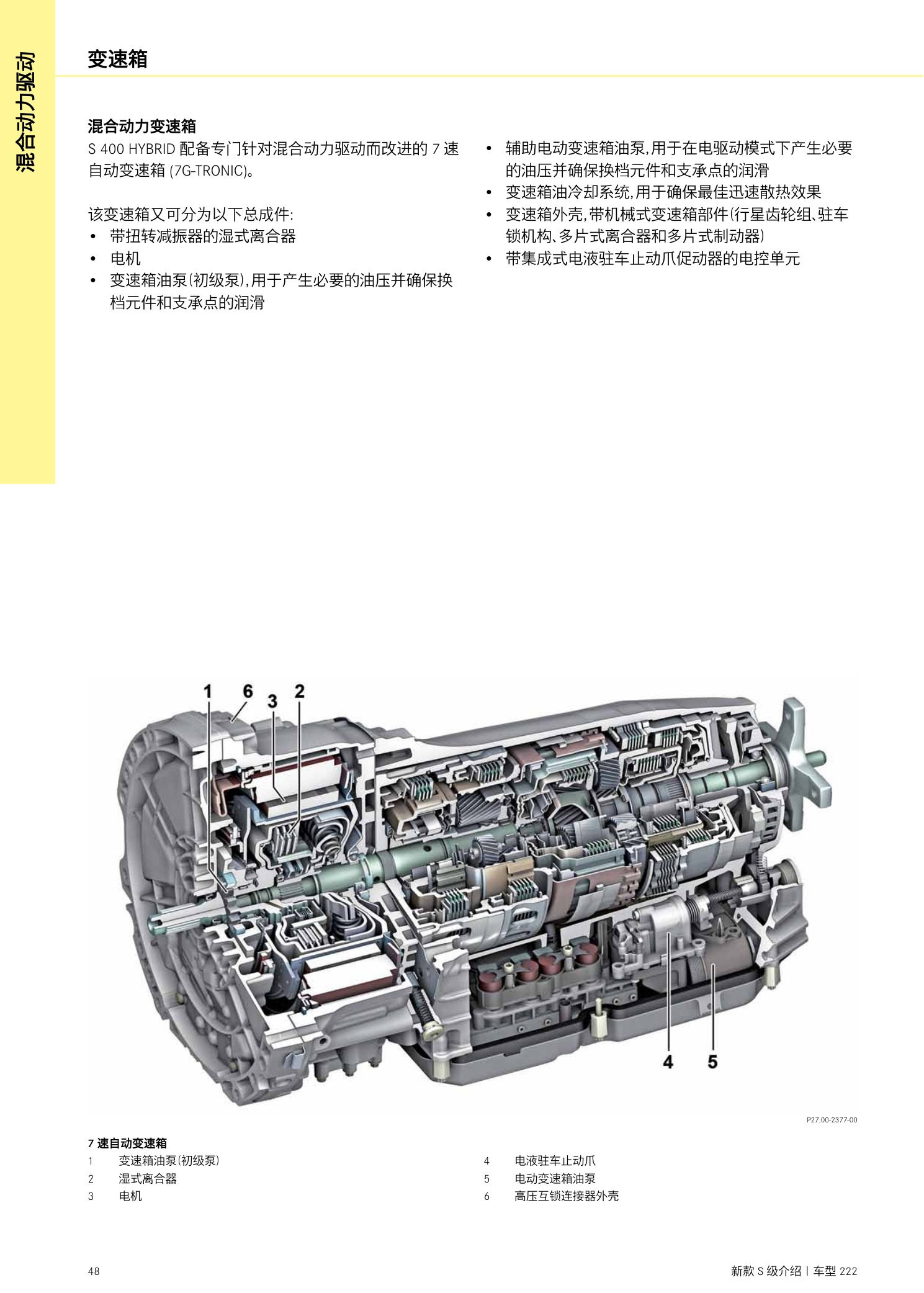

W222新S级维修介绍原第49页。

四、底盘、整车网络与照明

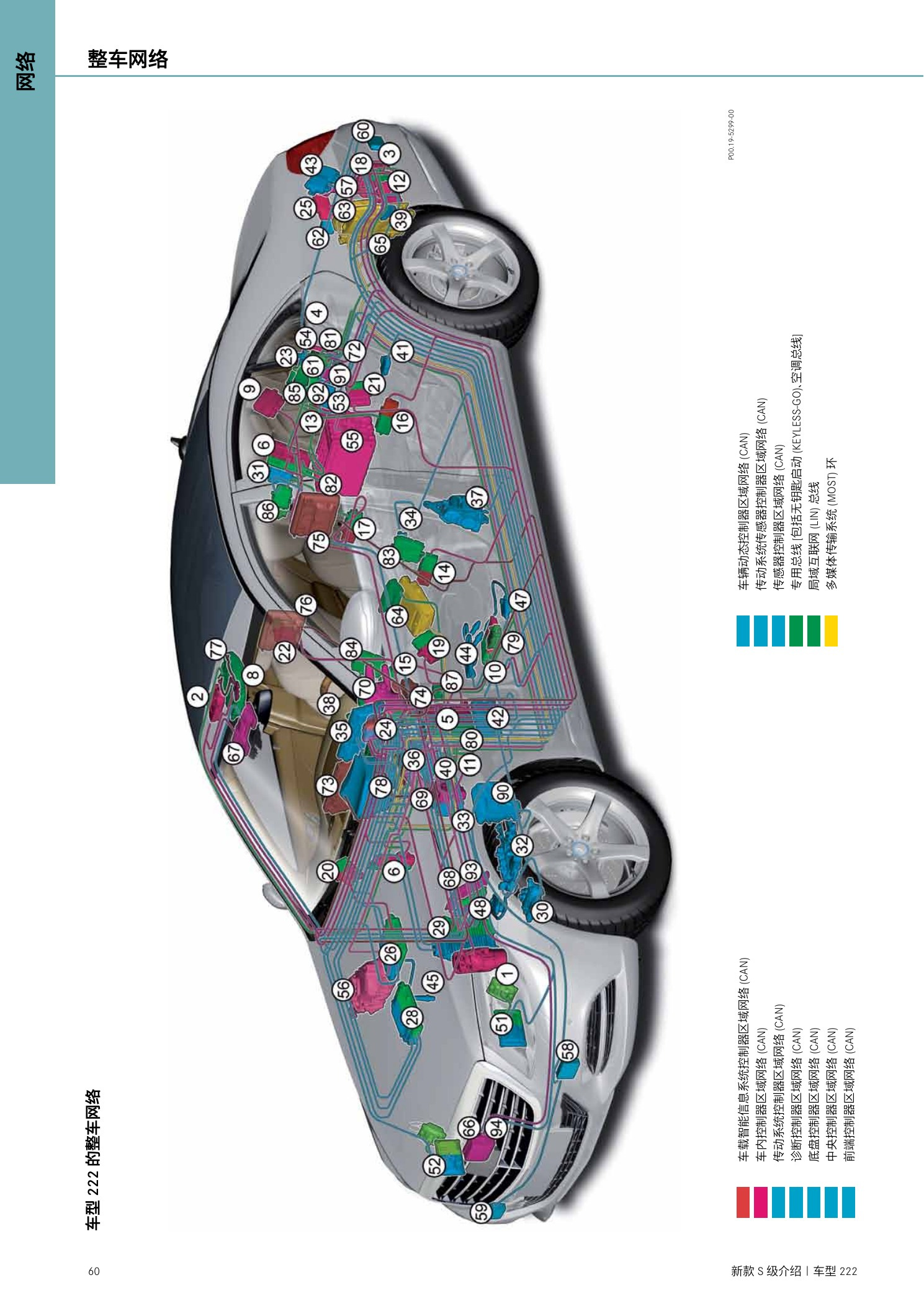

章节包括车轴悬架、转向、制动、车轮轮胎、整车网络、能源管理和车内外照明。

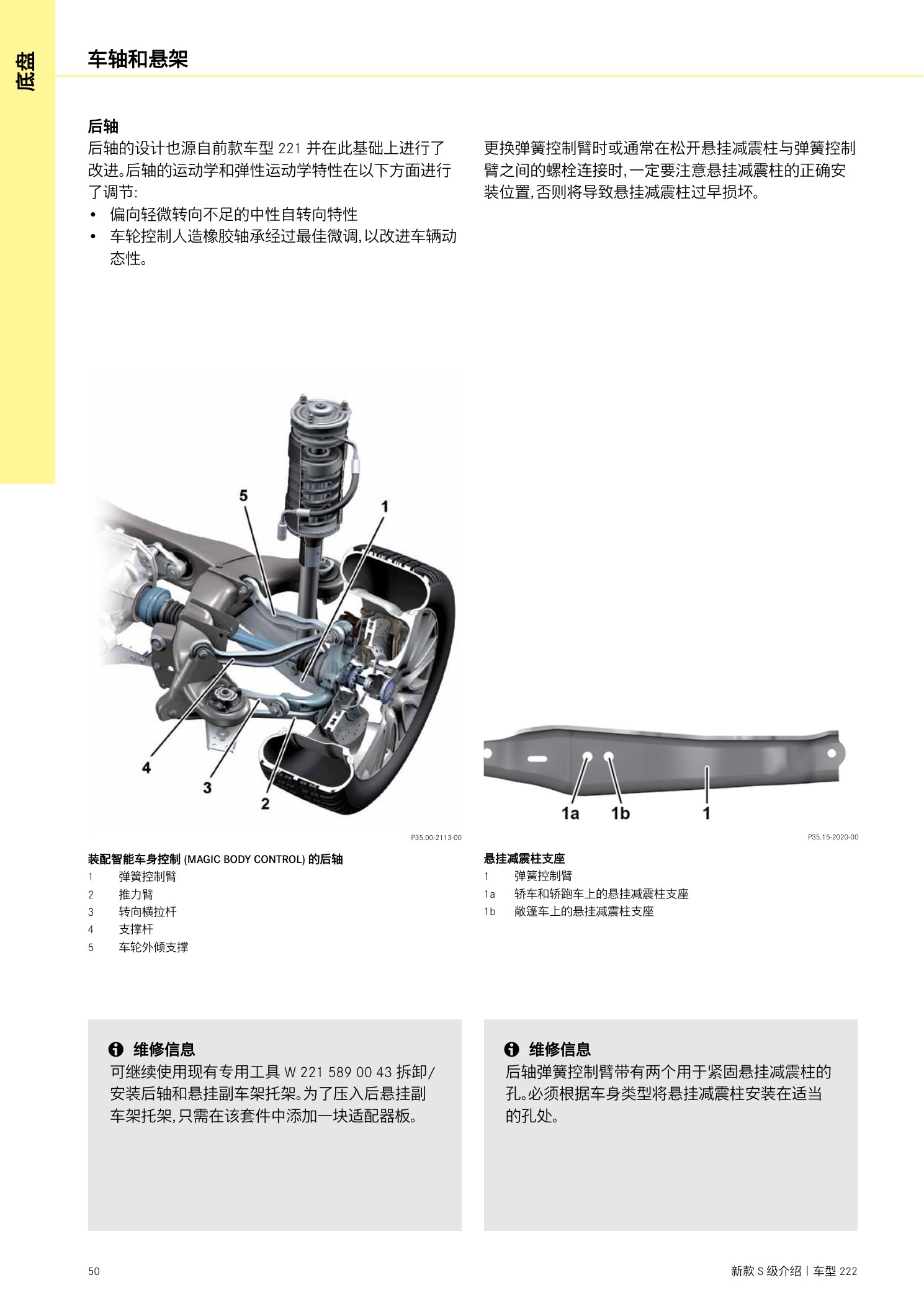

W222新S级维修介绍原第50页。

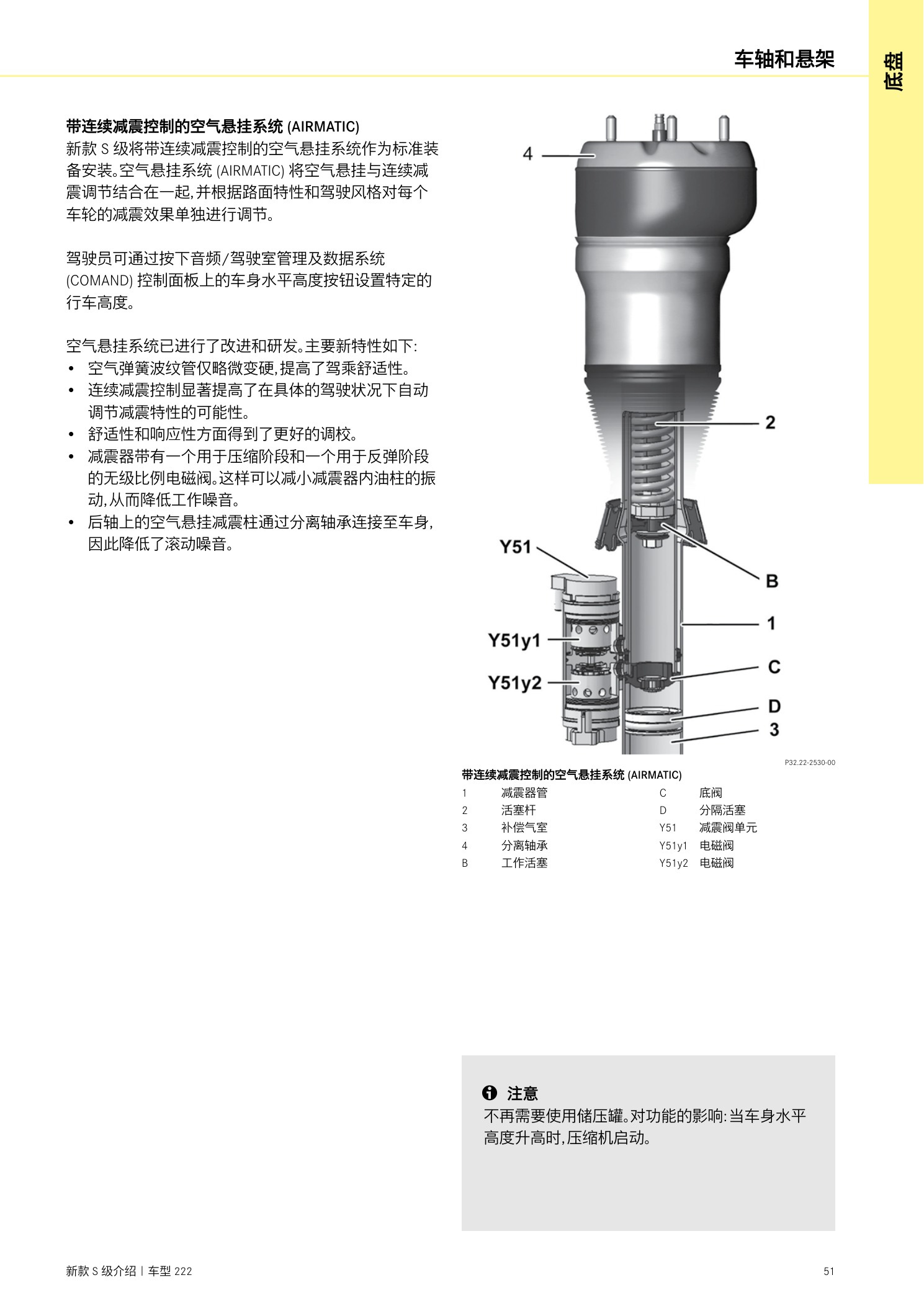

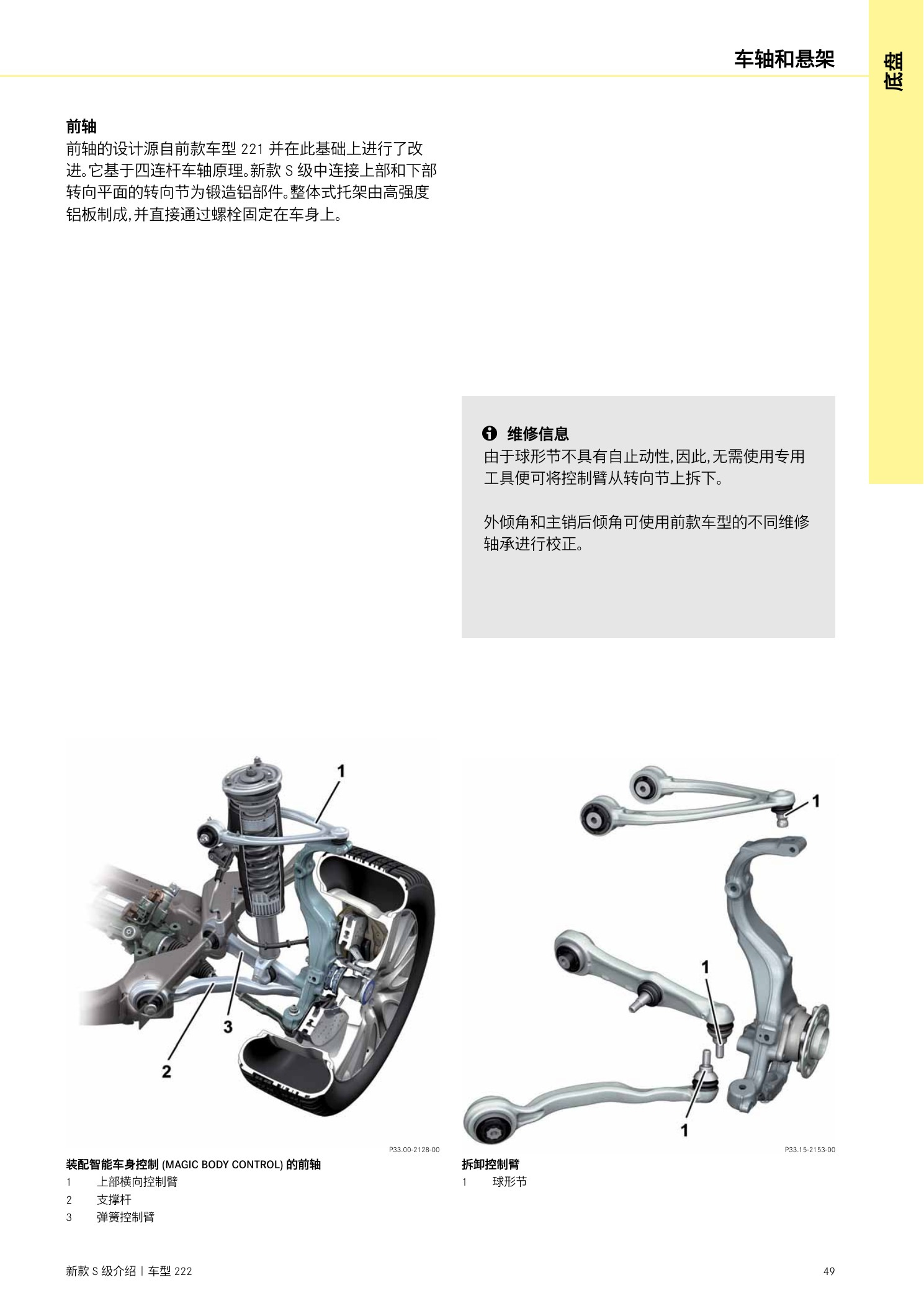

W222新S级维修介绍原第51页。
W222新S级维修介绍原第52页。
W222新S级维修介绍原第53页。

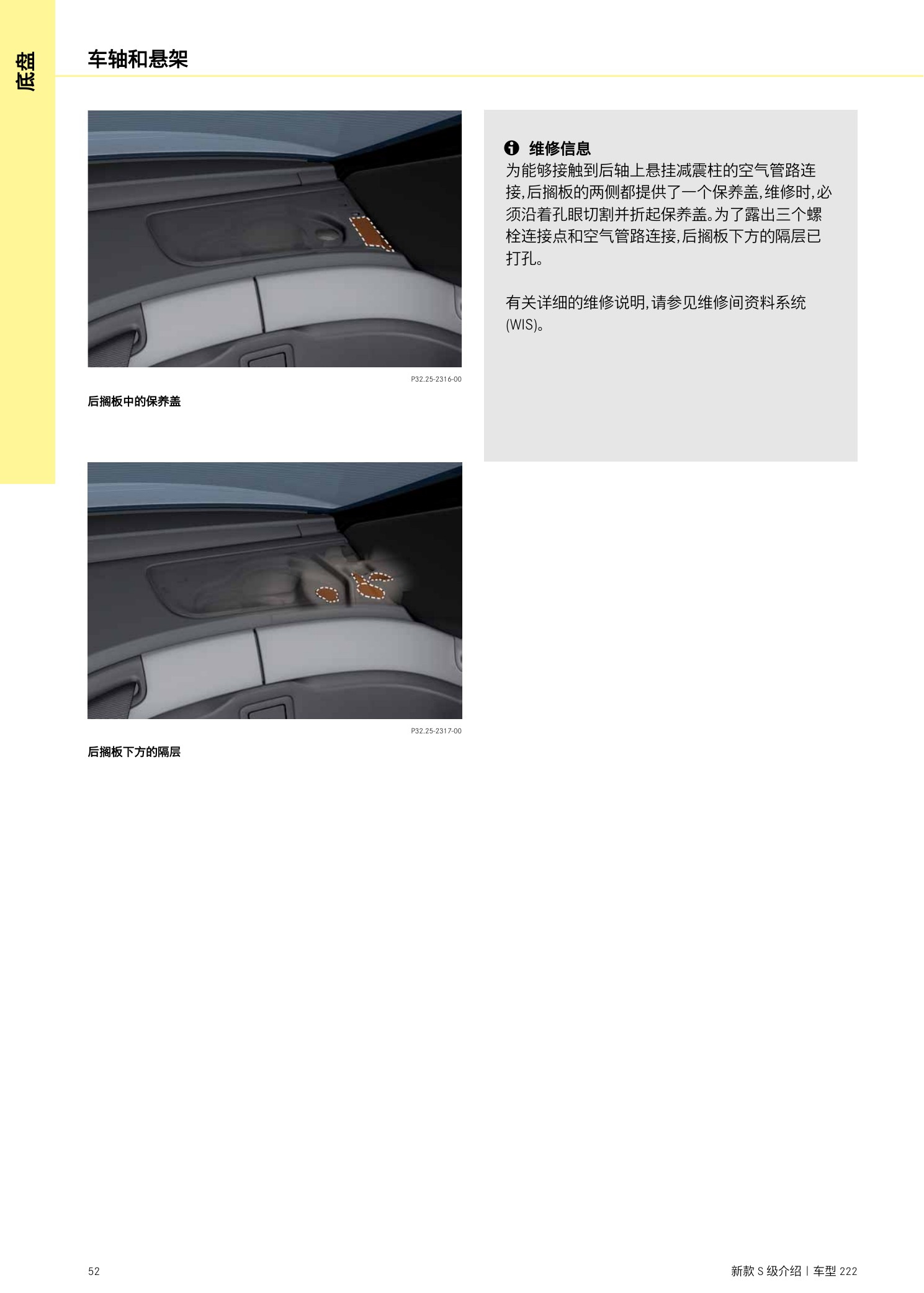

W222新S级维修介绍原第54页。

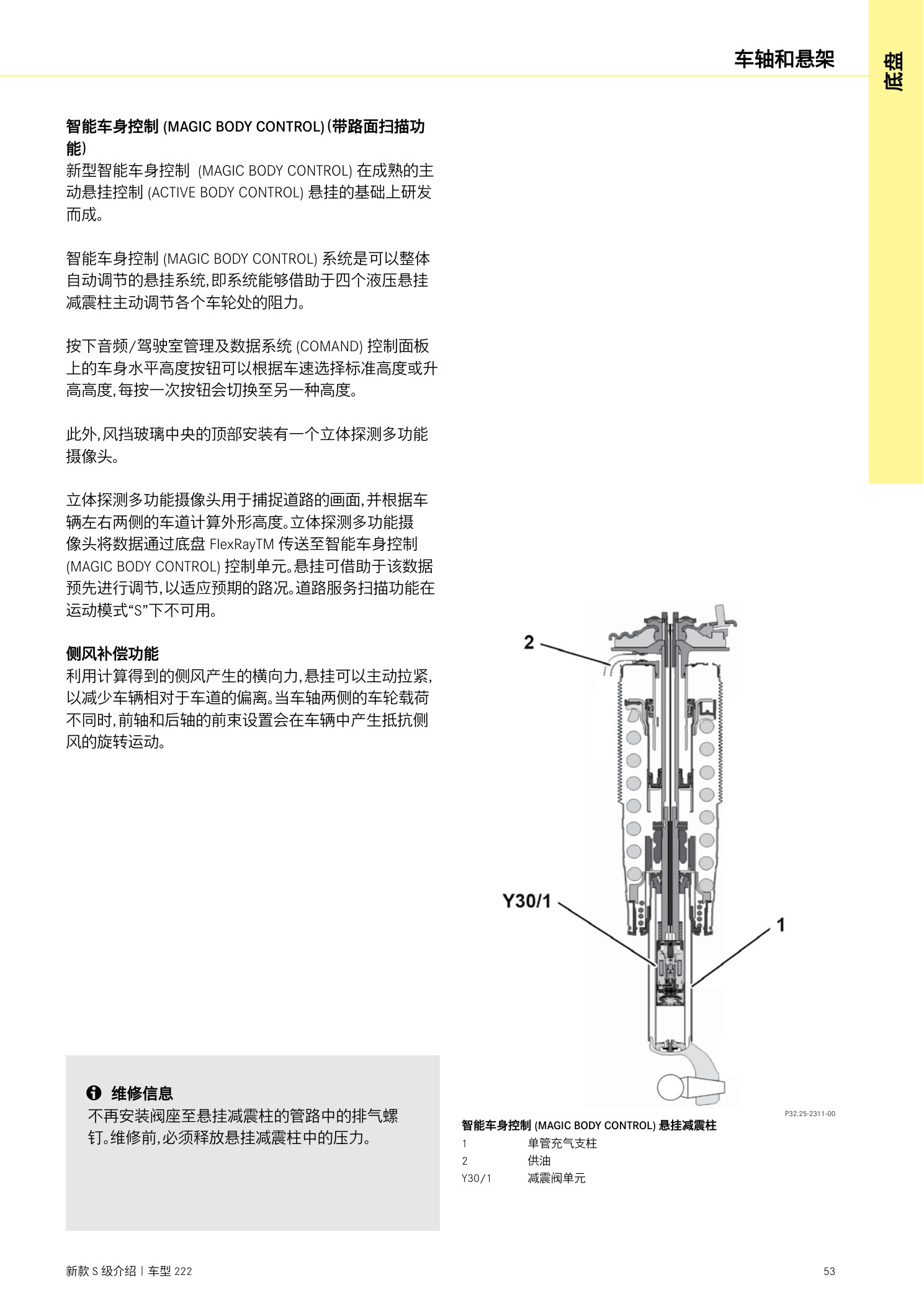

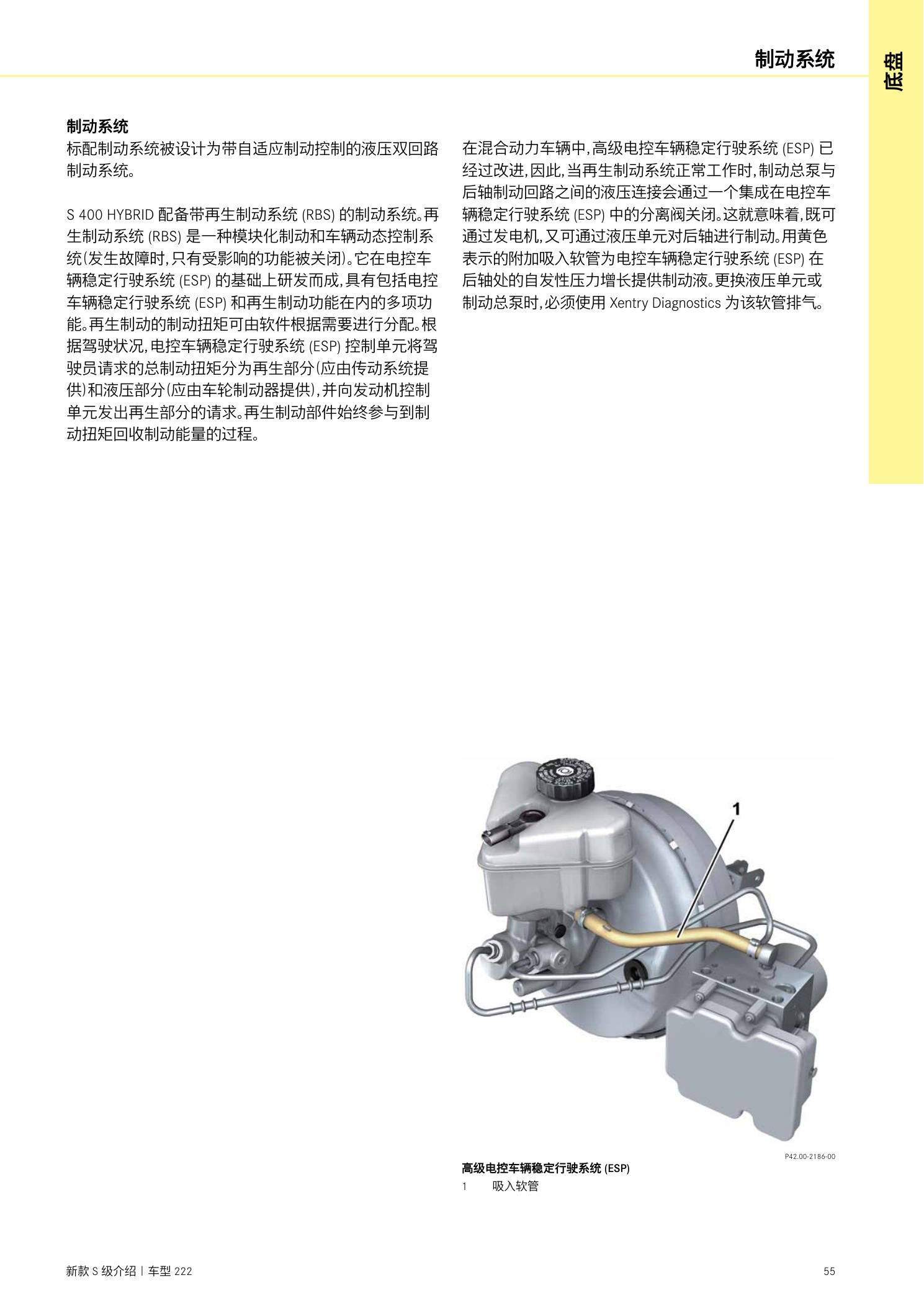

W222新S级维修介绍原第55页。

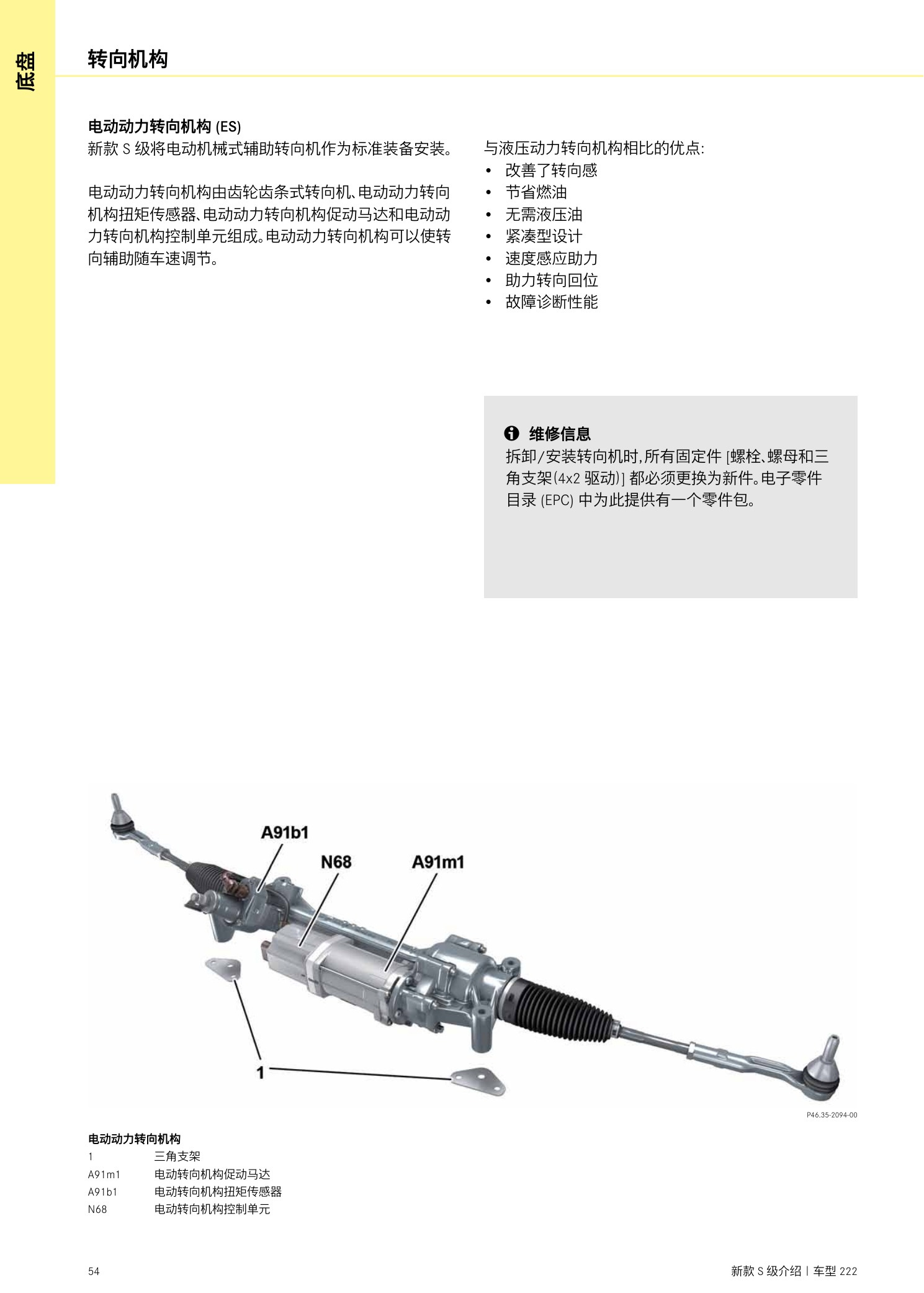

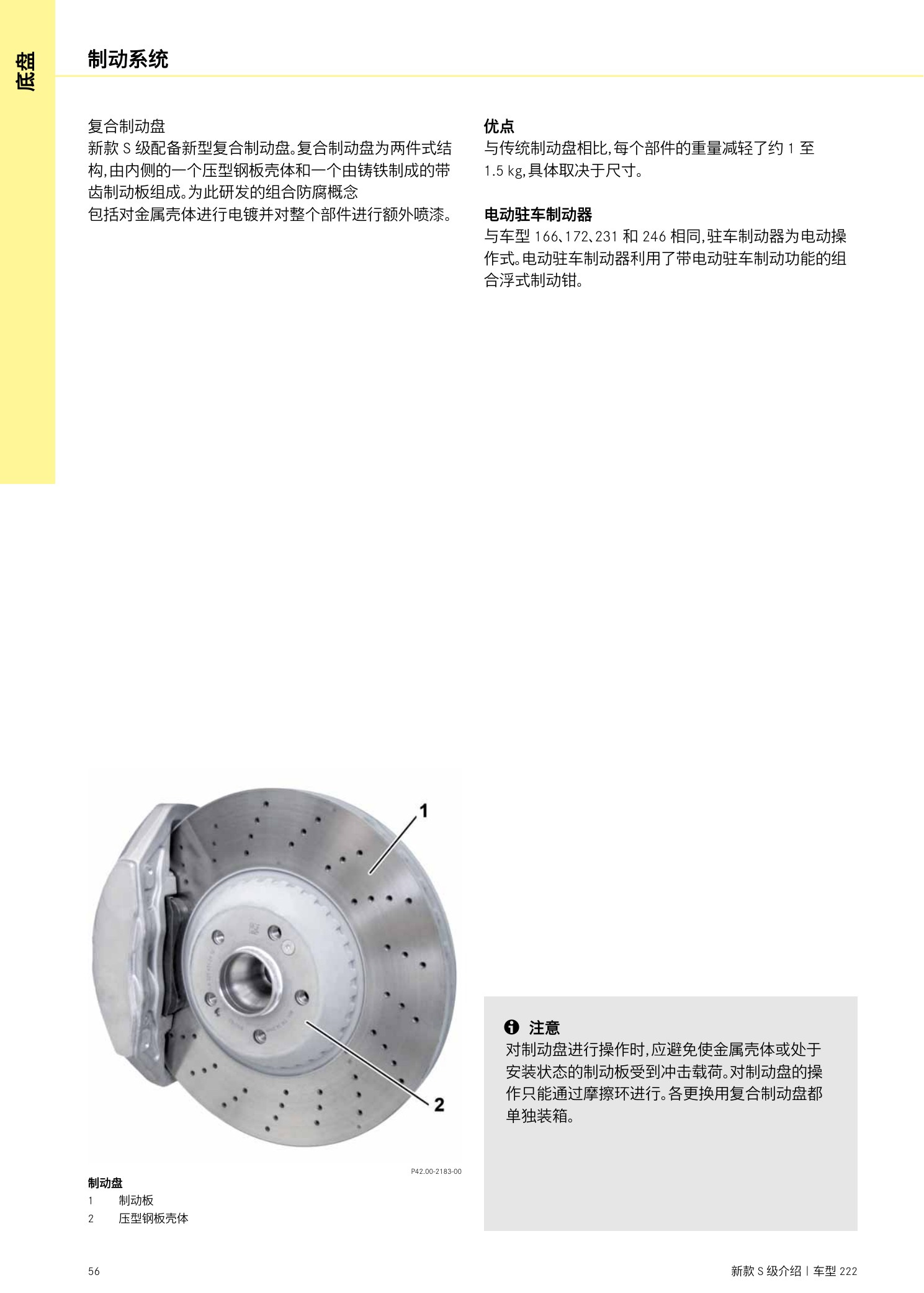

W222新S级维修介绍原第56页。
W222新S级维修介绍原第57页。

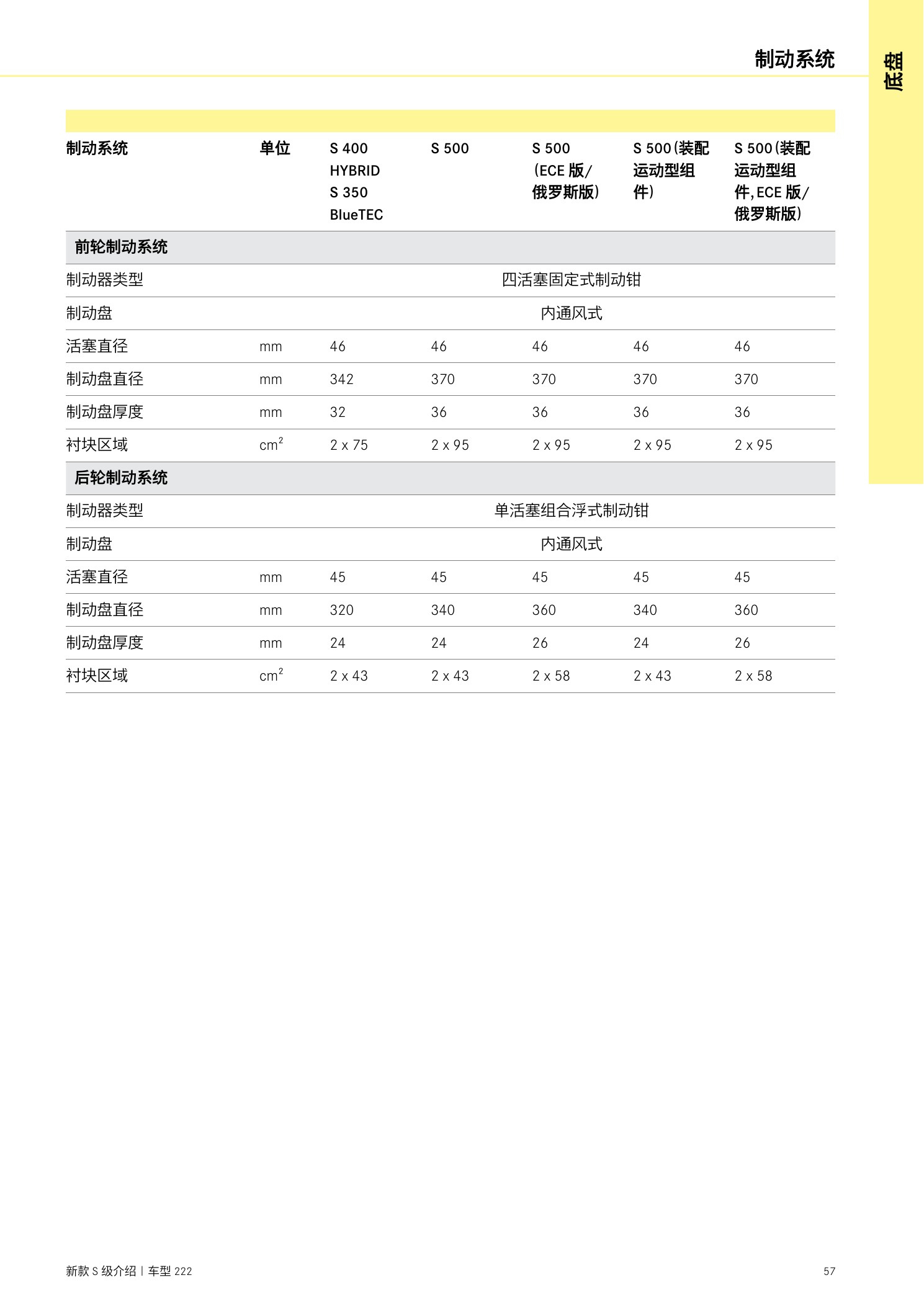

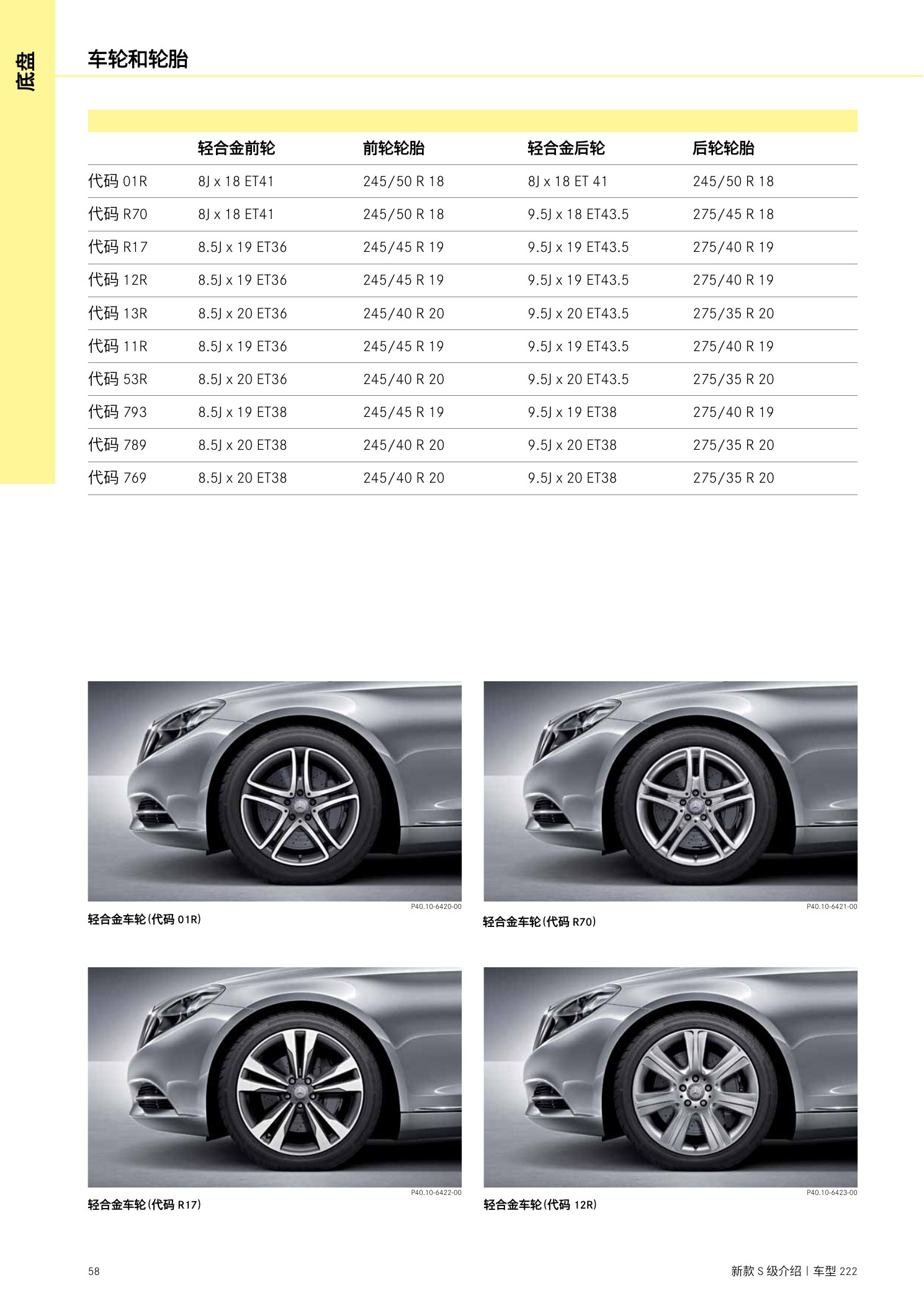

W222新S级维修介绍原第58页。

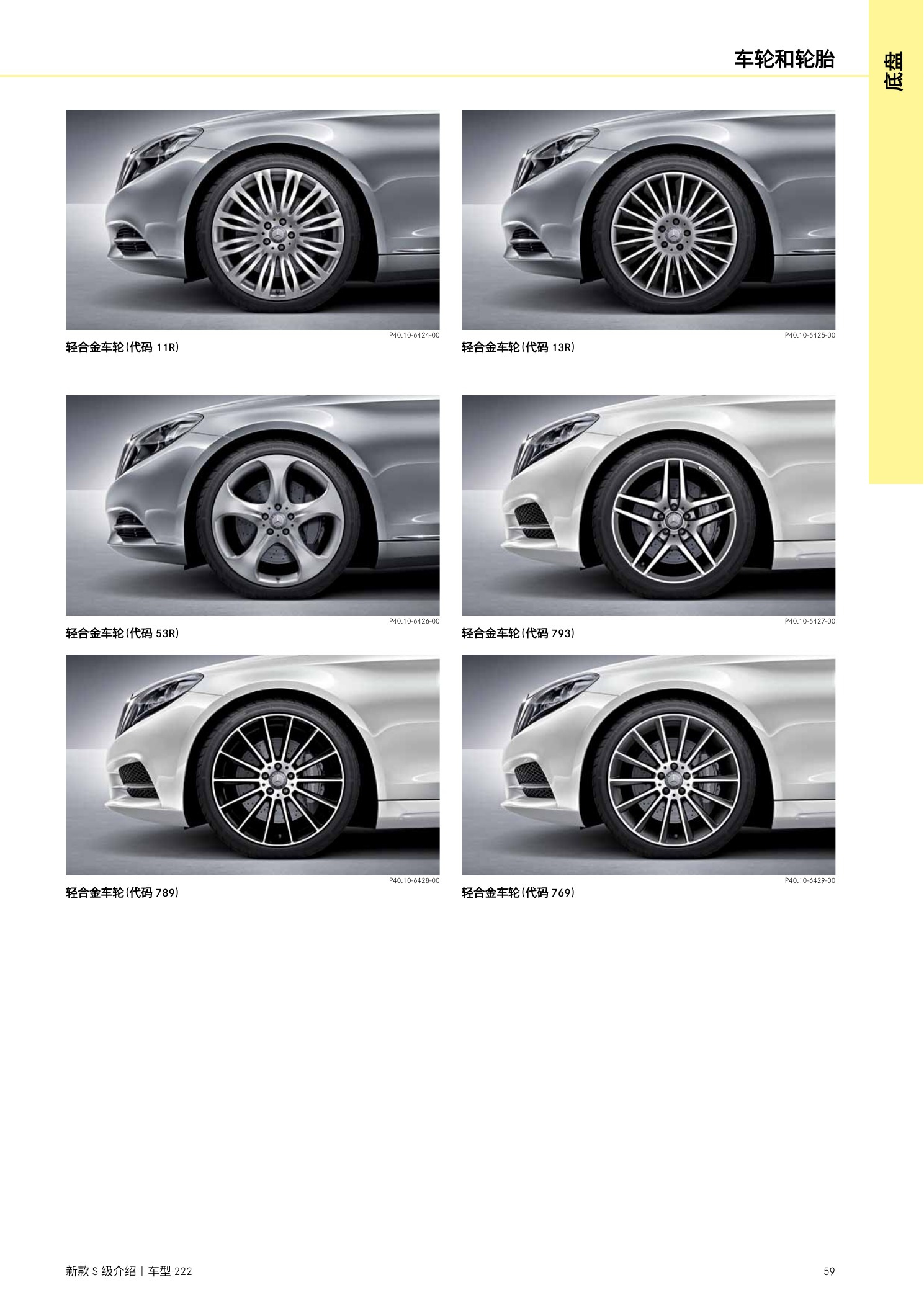

W222新S级维修介绍原第59页。
W222新S级维修介绍原第60页。

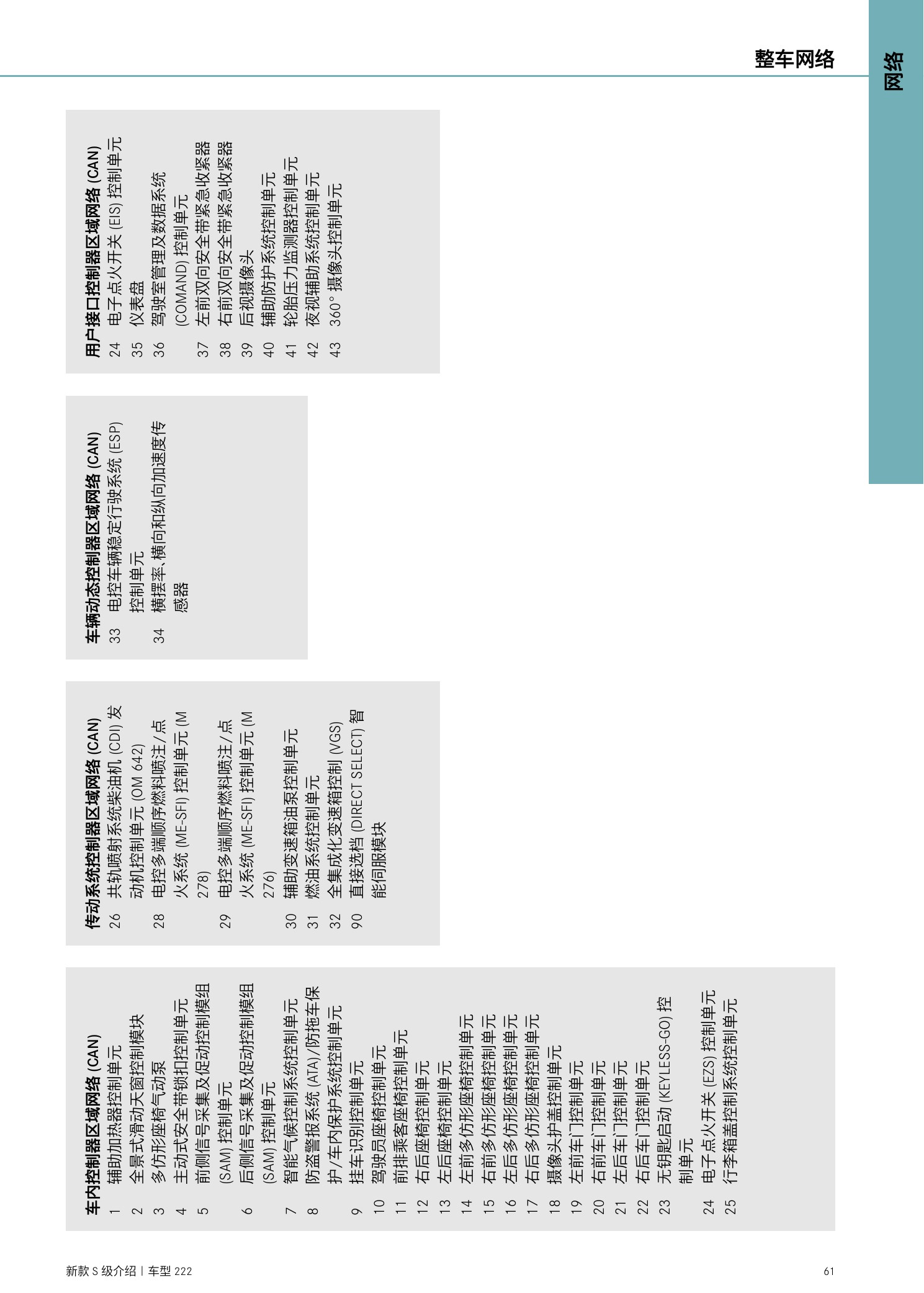

W222新S级维修介绍原第61页。
W222新S级维修介绍原第62页。

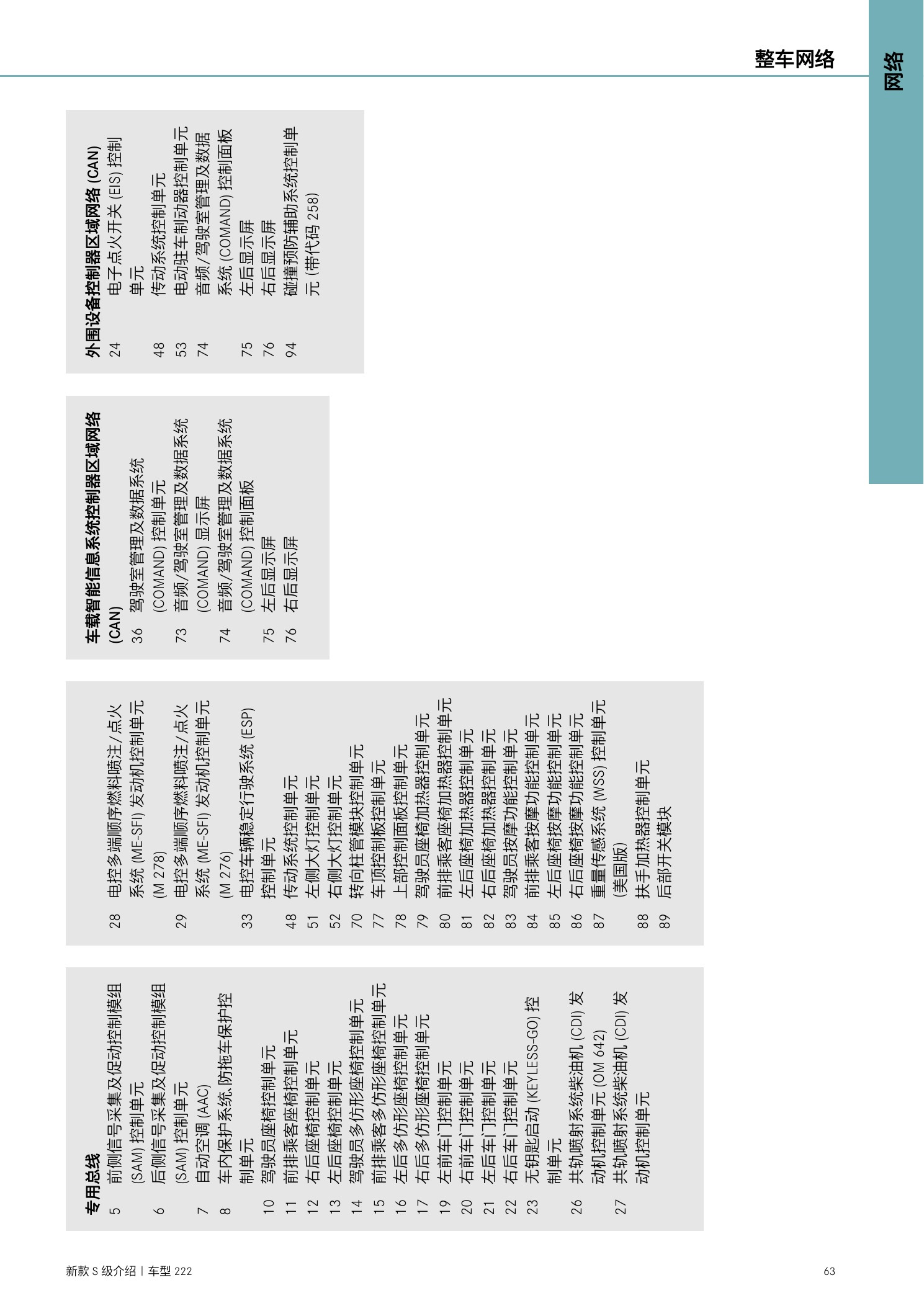

W222新S级维修介绍原第63页。

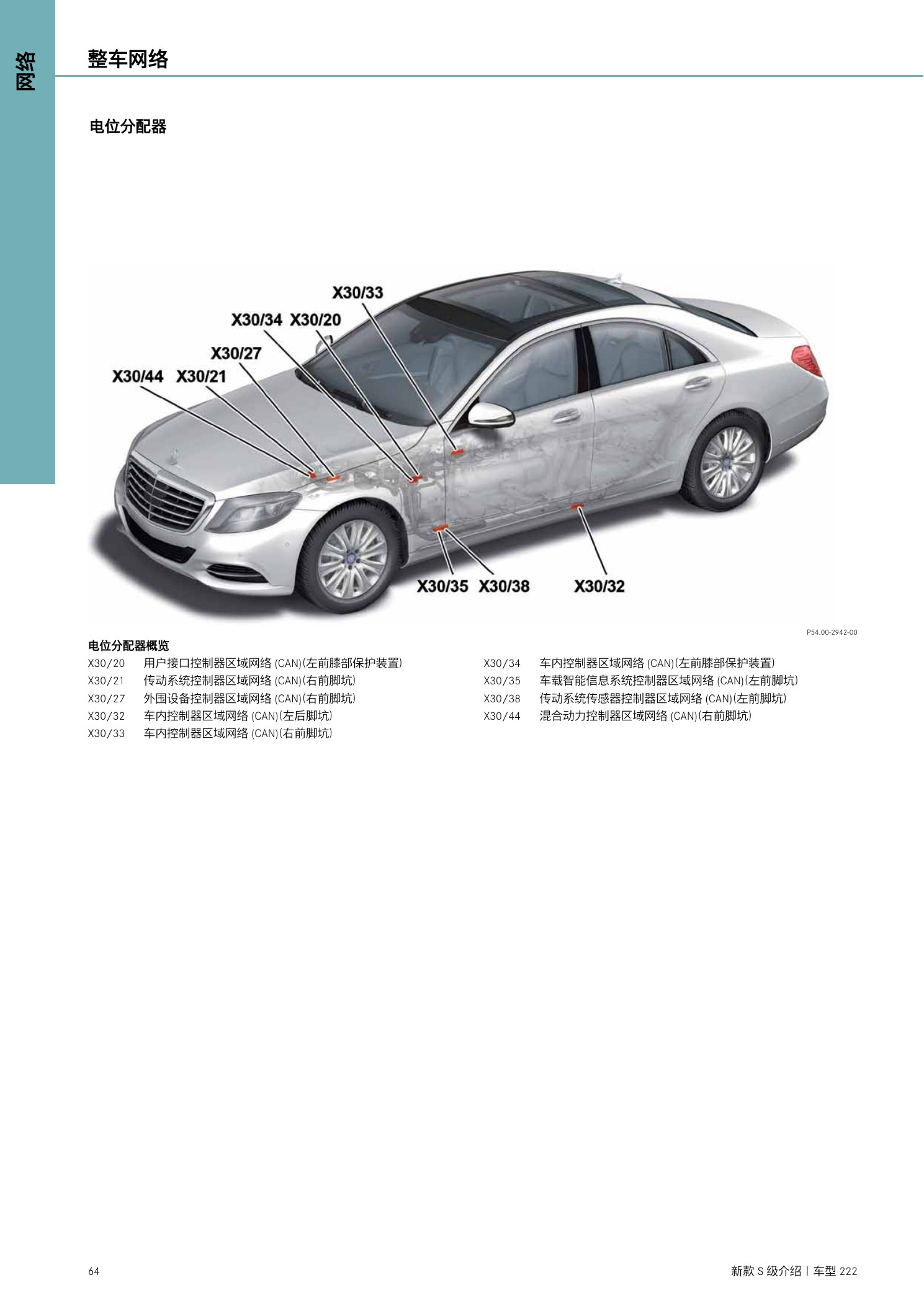

W222新S级维修介绍原第64页。
W222新S级维修介绍原第65页。

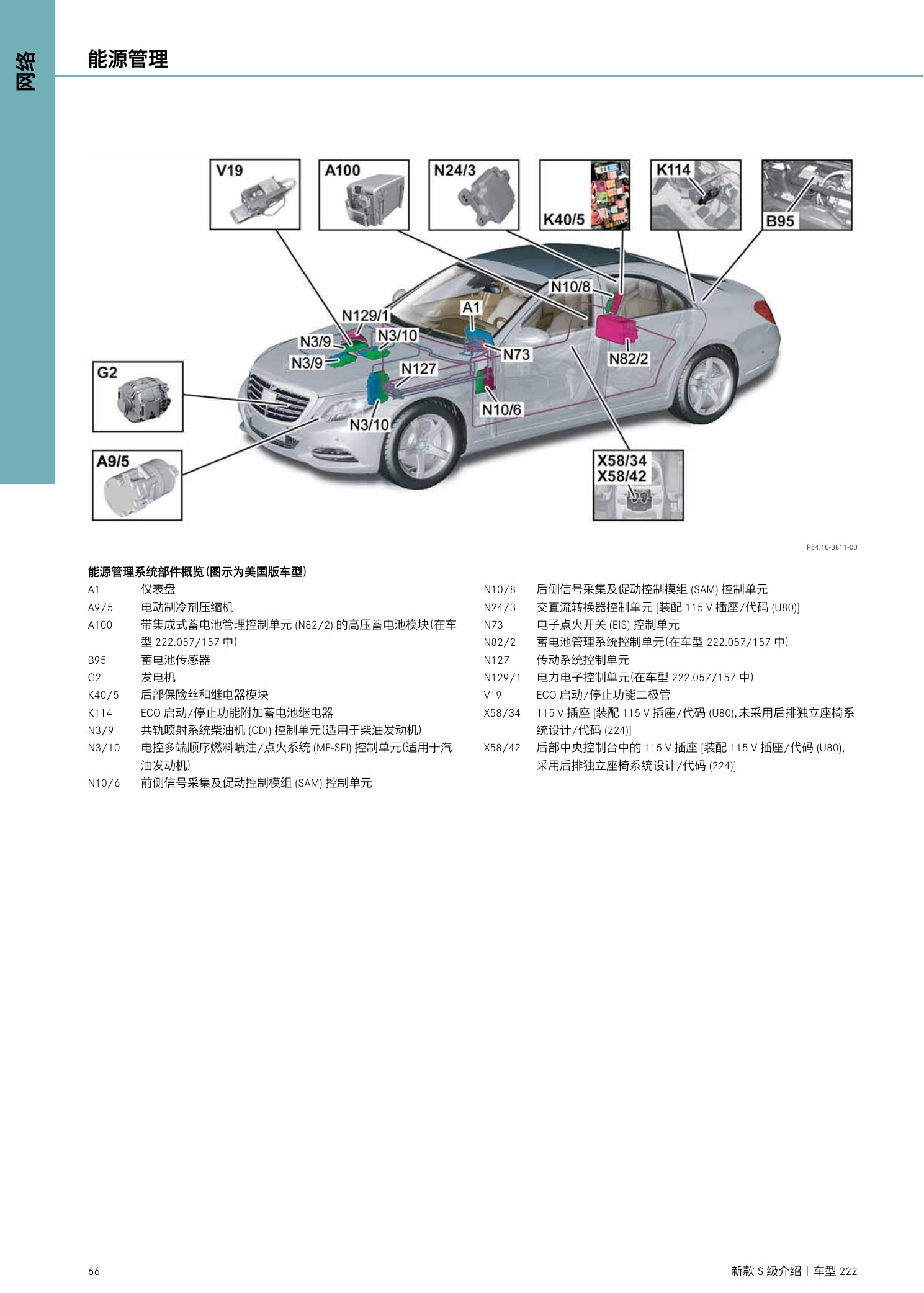

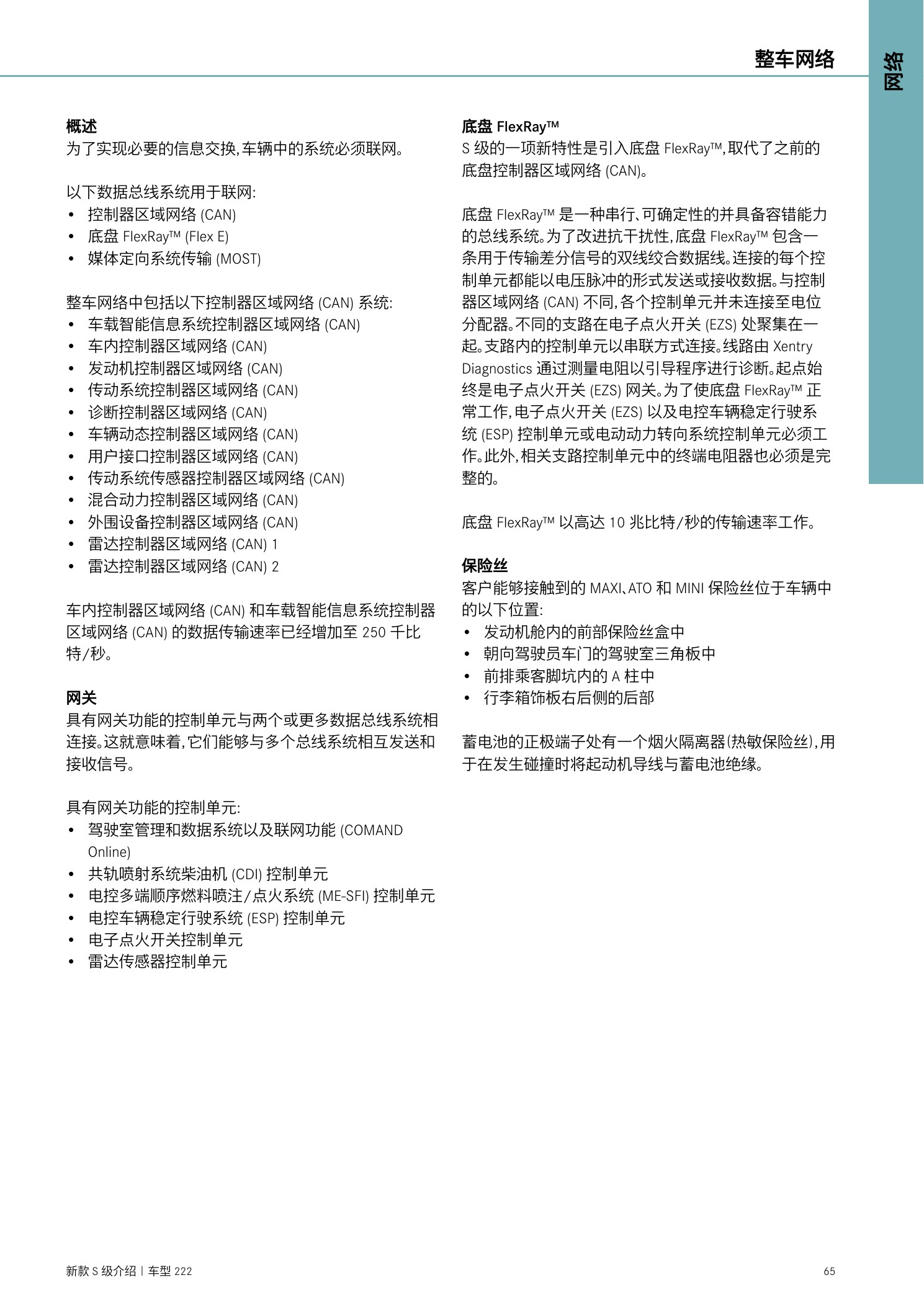

W222新S级维修介绍原第66页。
W222新S级维修介绍原第67页。

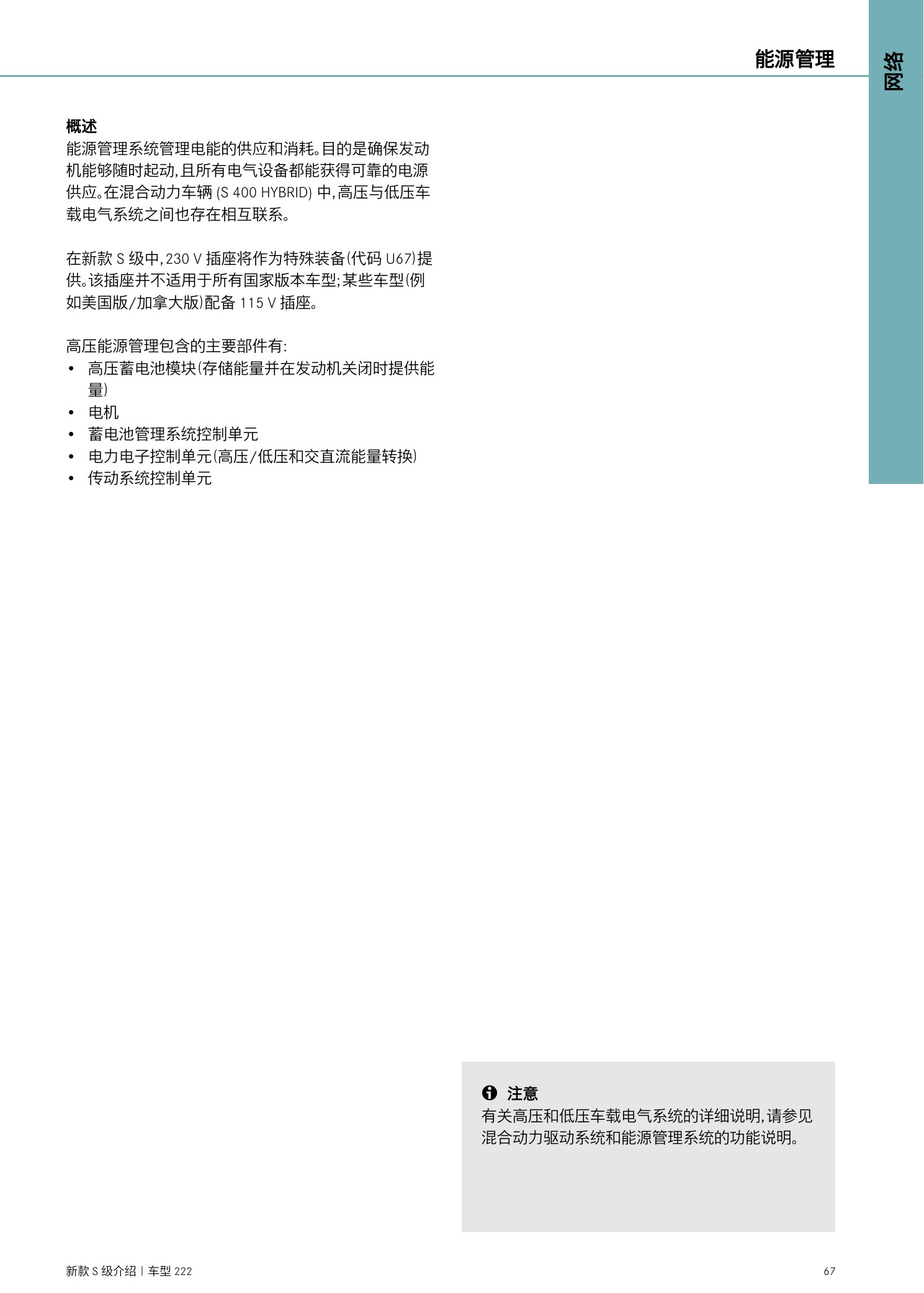

W222新S级维修介绍原第68页。

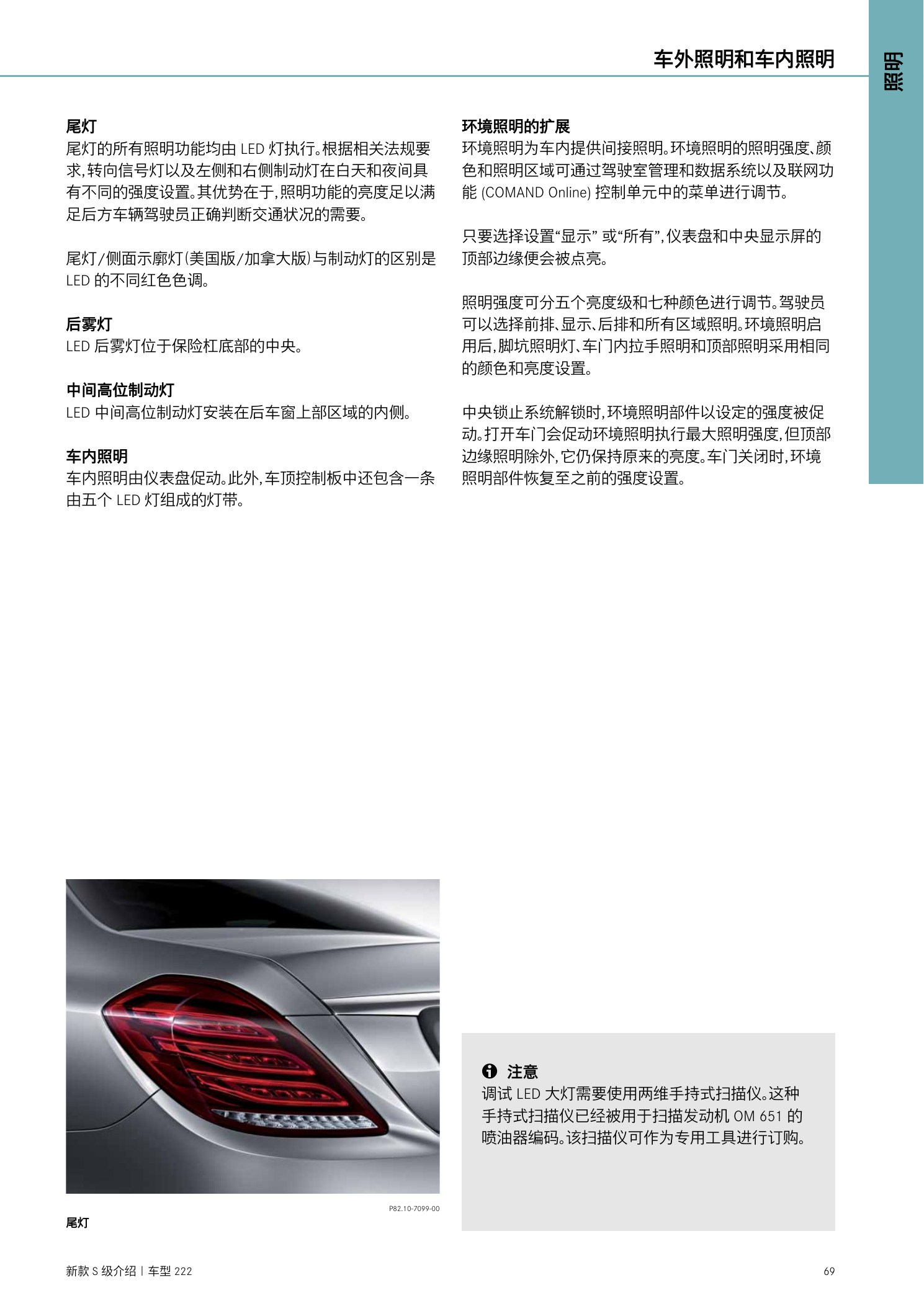

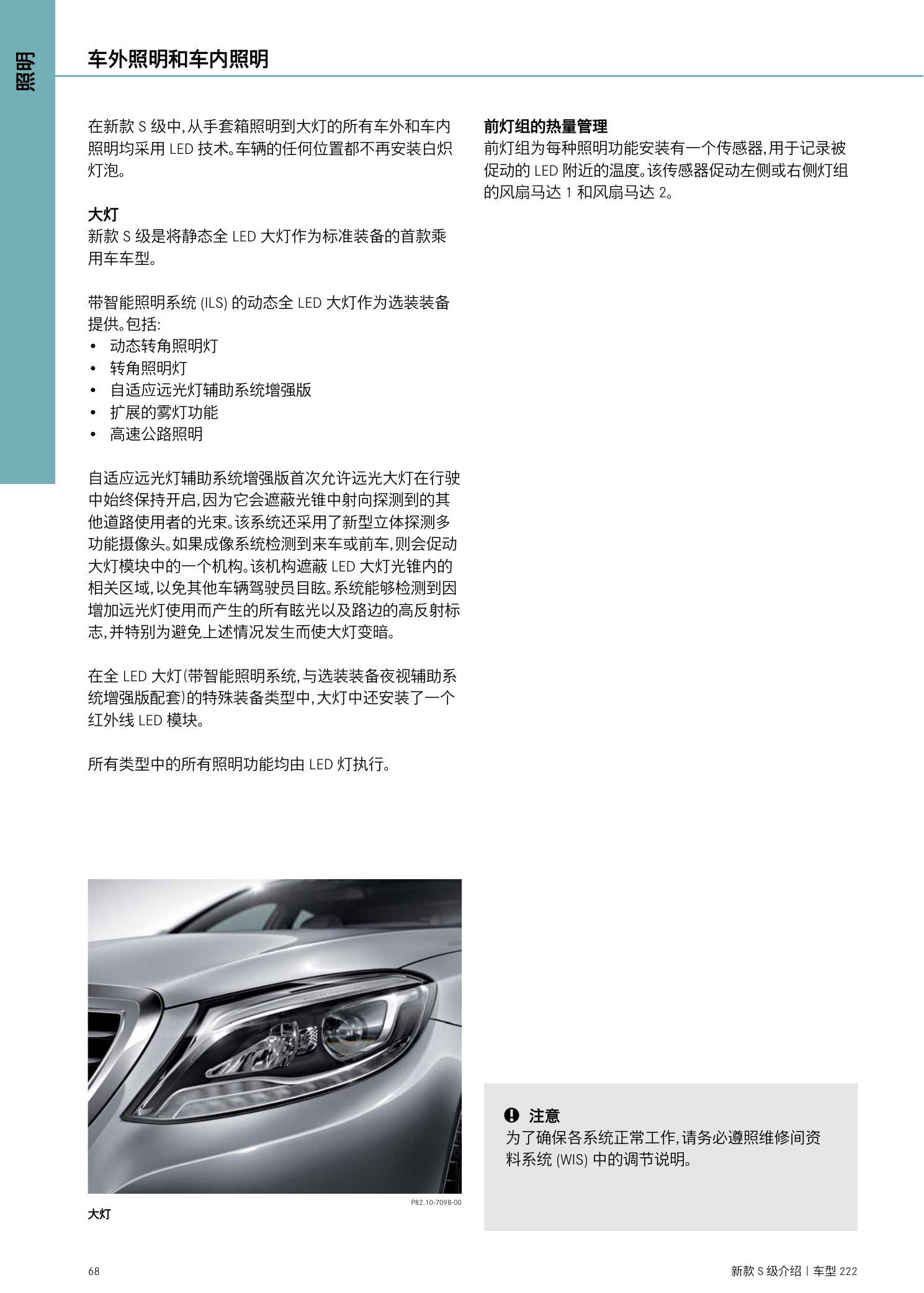

W222新S级维修介绍原第69页。
W222新S级维修介绍原第70页。

五、主动与被动安全

原资料连续展示约束、防护和相关主动被动安全系统。

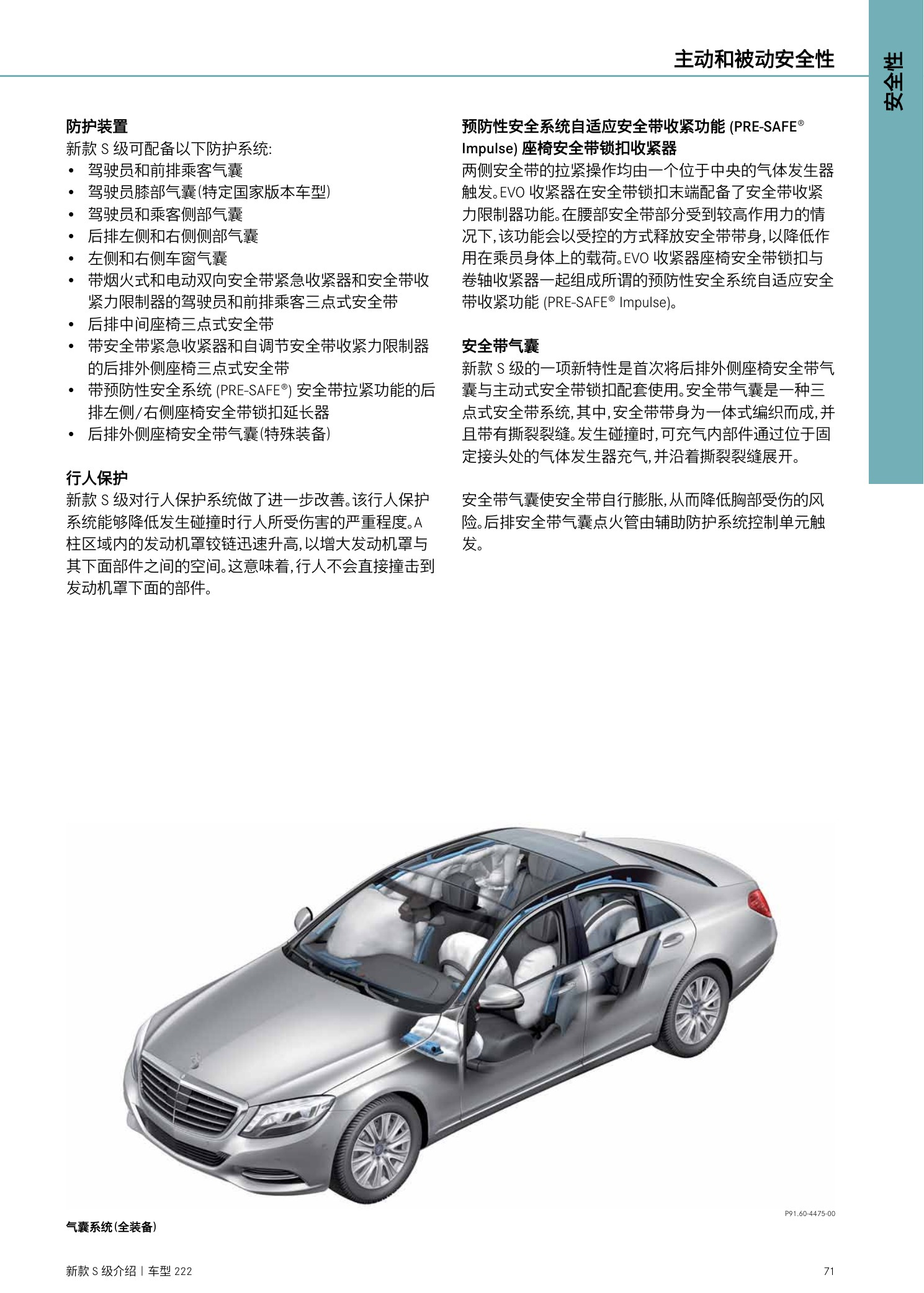

W222新S级维修介绍原第71页。

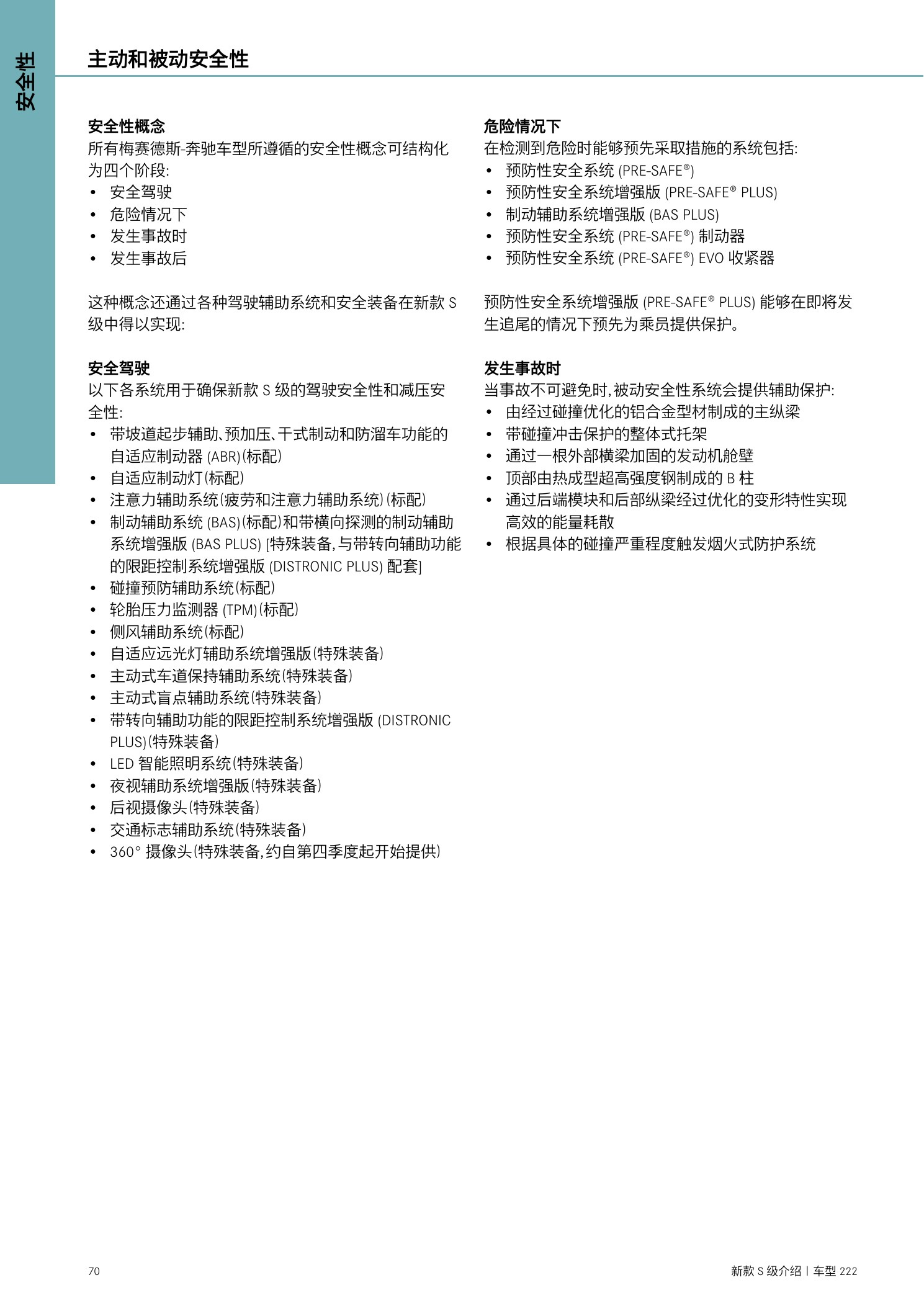

W222新S级维修介绍原第72页。

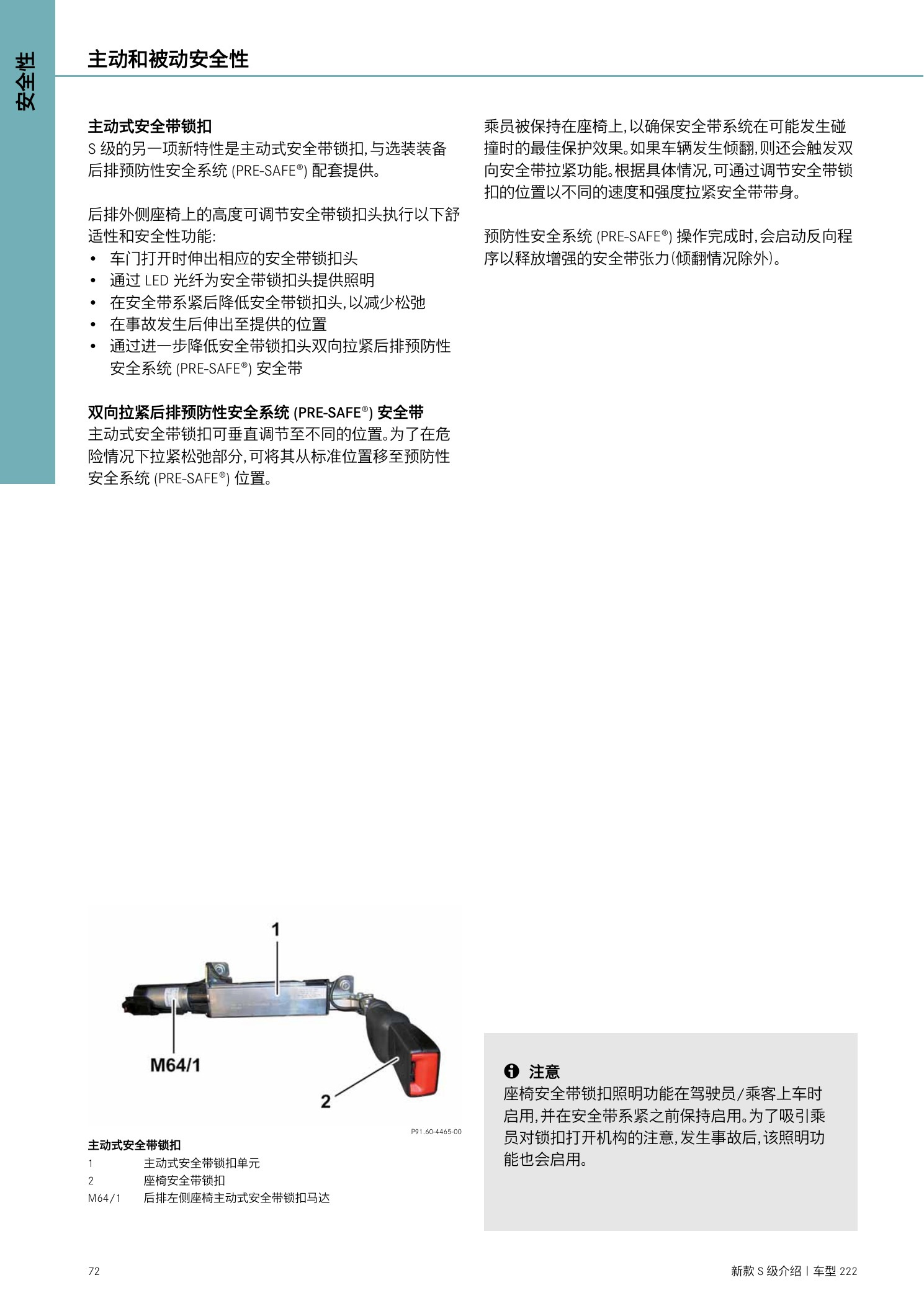

W222新S级维修介绍原第73页。

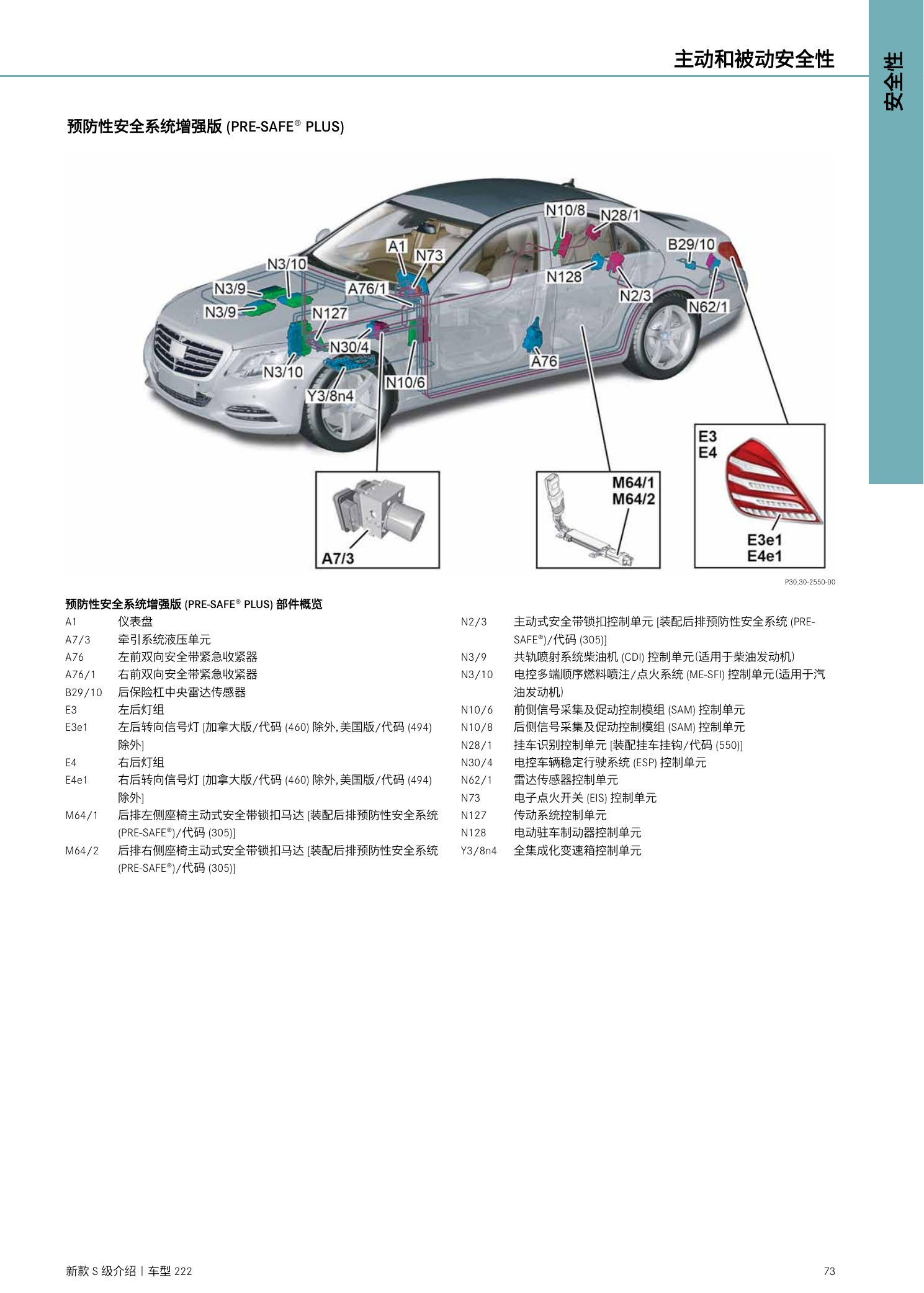

W222新S级维修介绍原第74页。

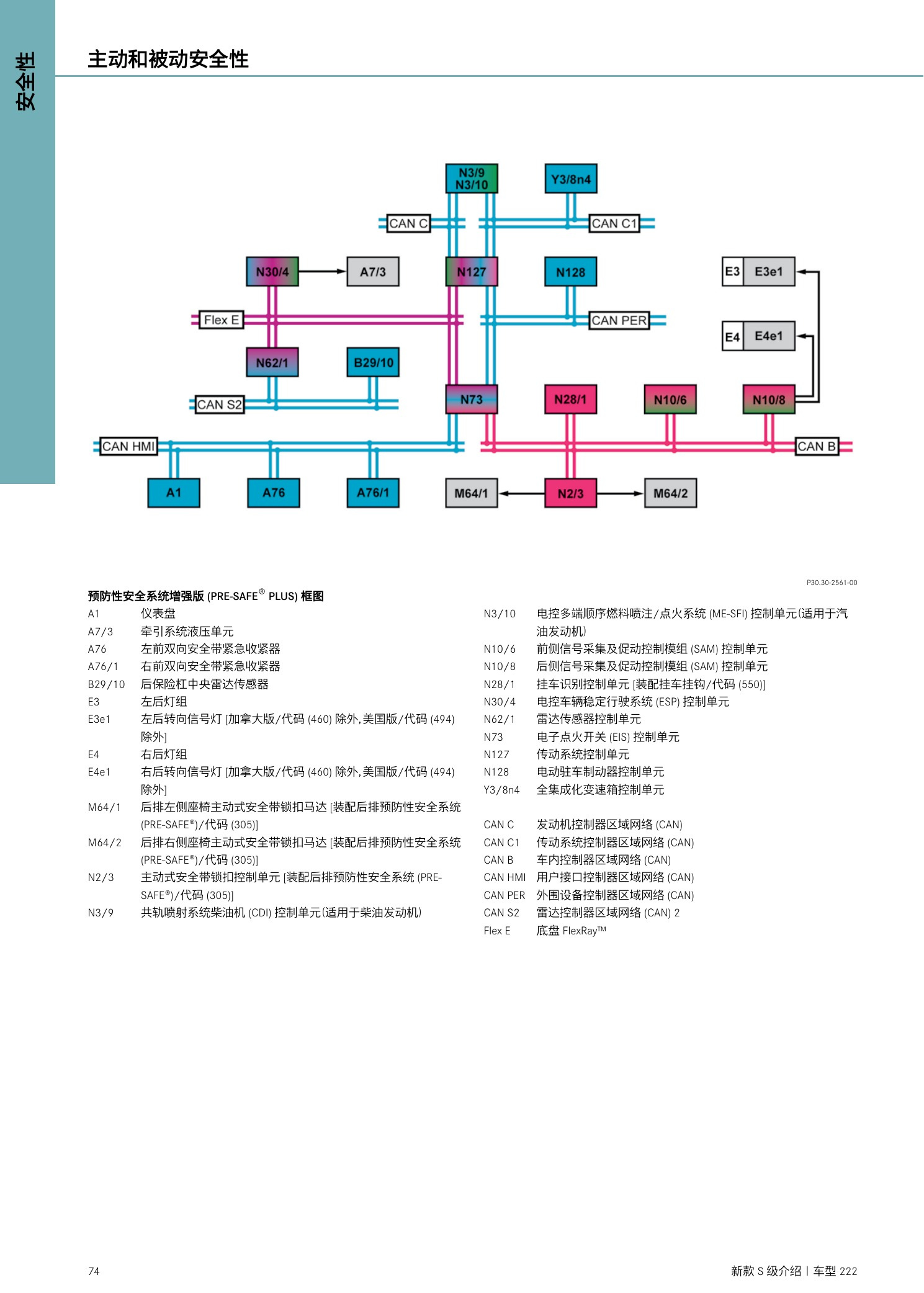

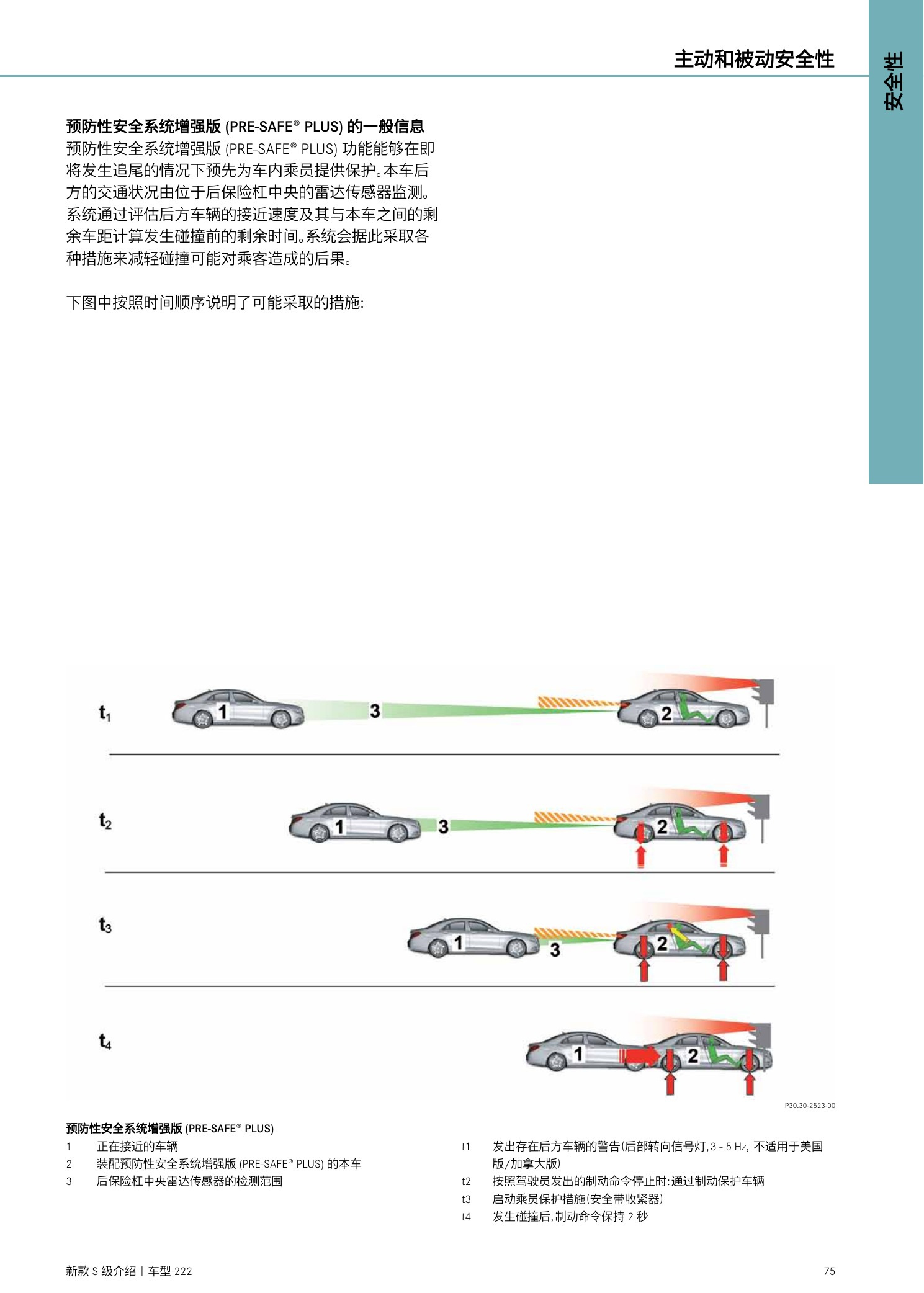

W222新S级维修介绍原第75页。

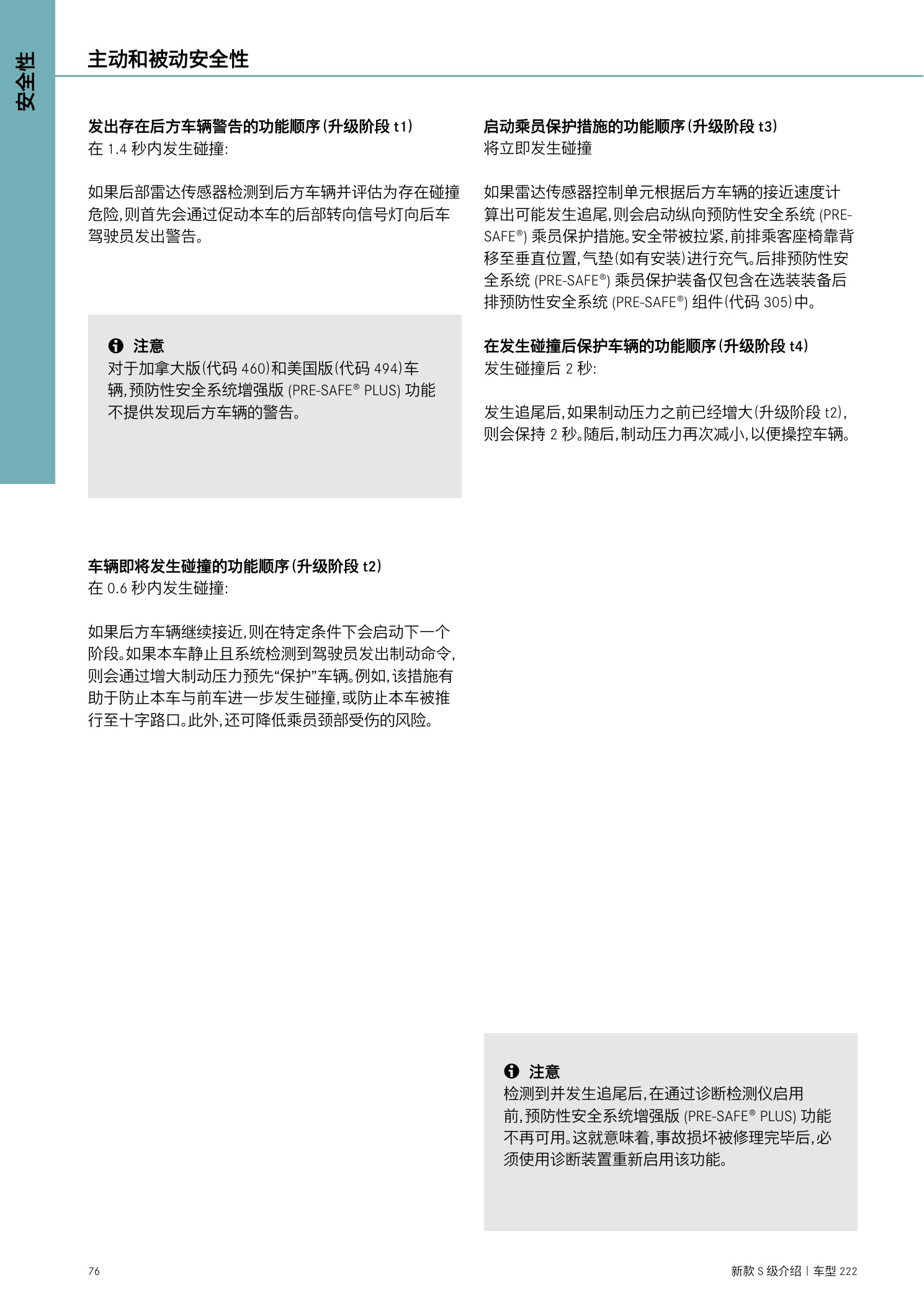

W222新S级维修介绍原第76页。
W222新S级维修介绍原第77页。

六、驾驶辅助系统

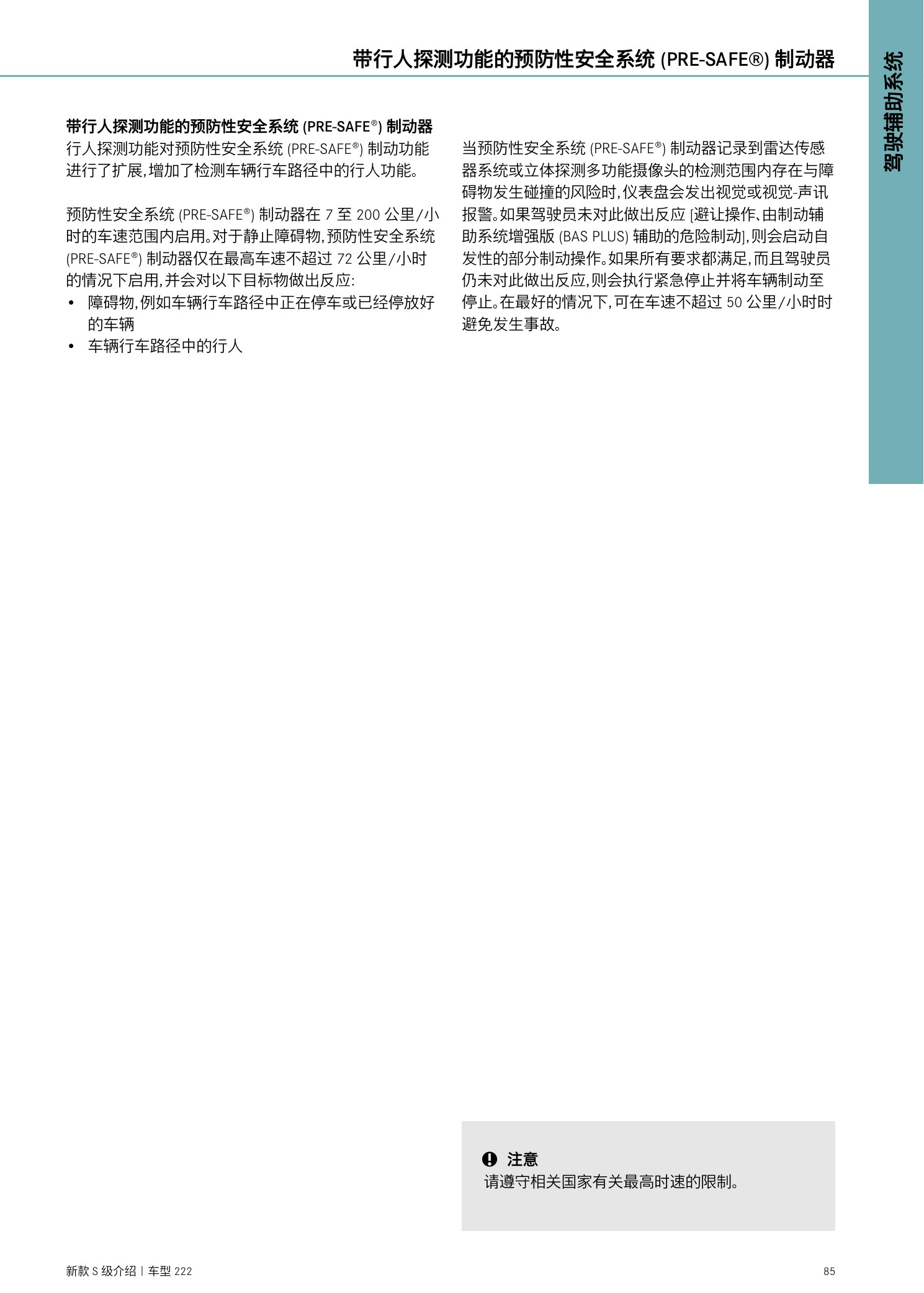

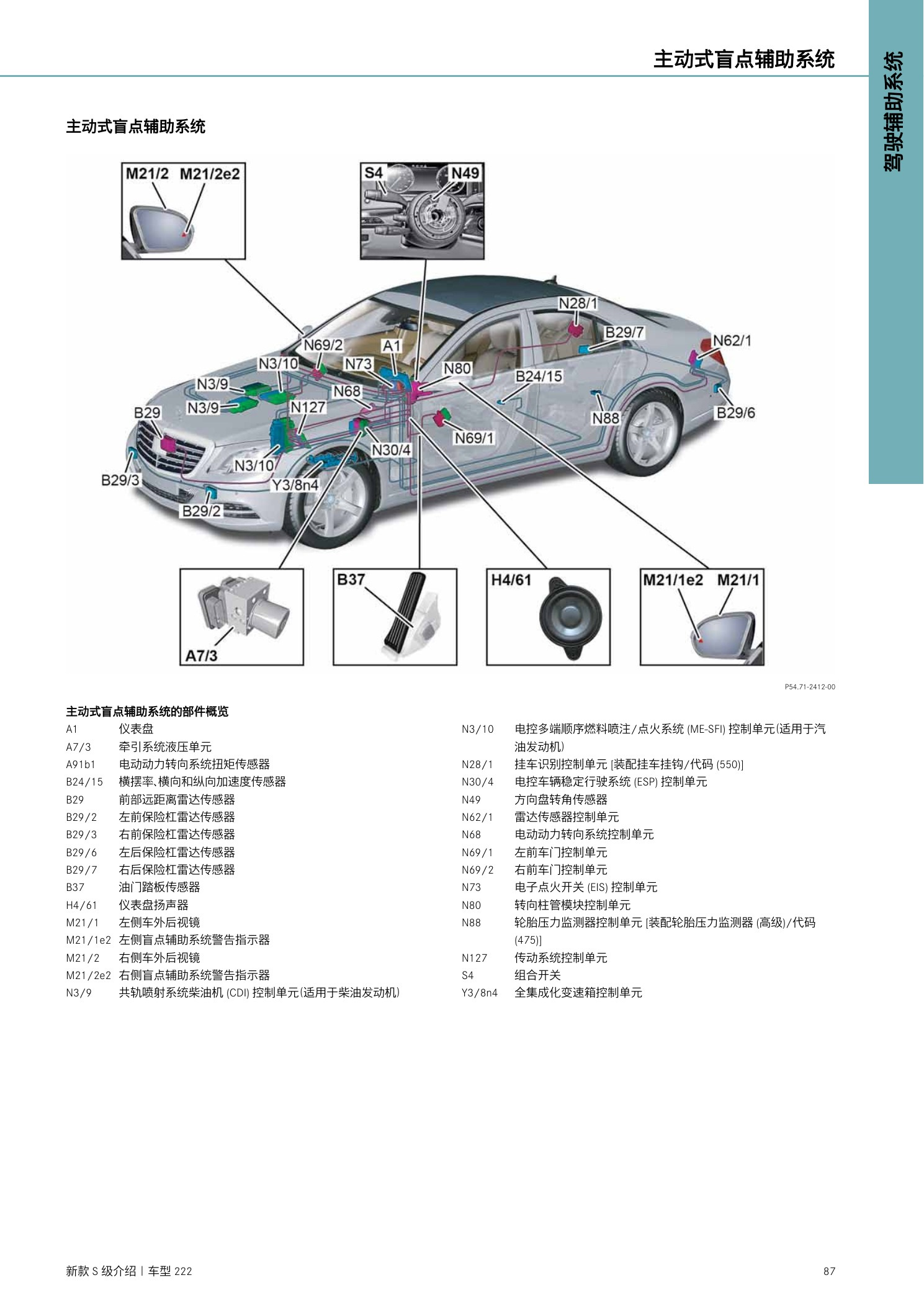

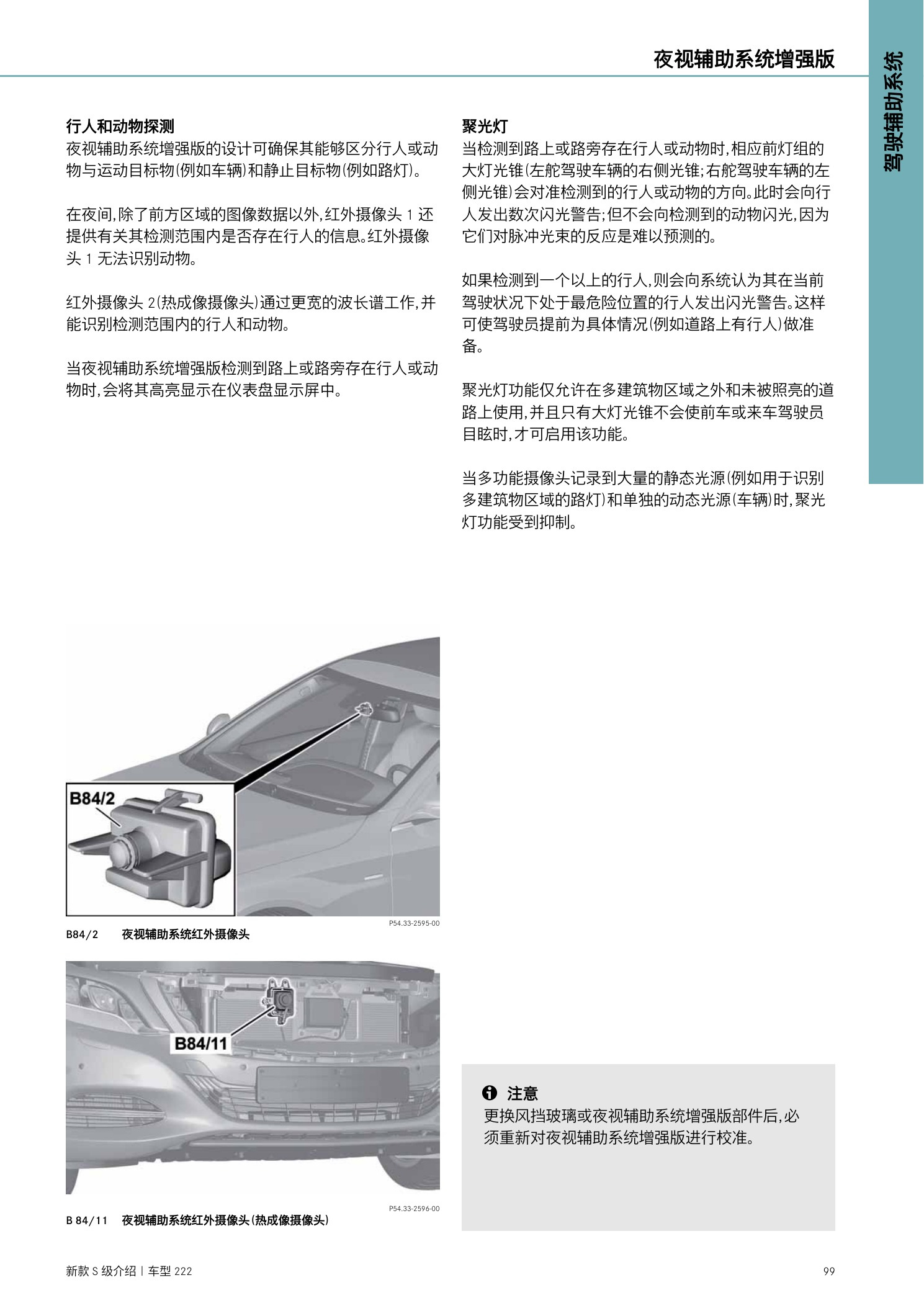

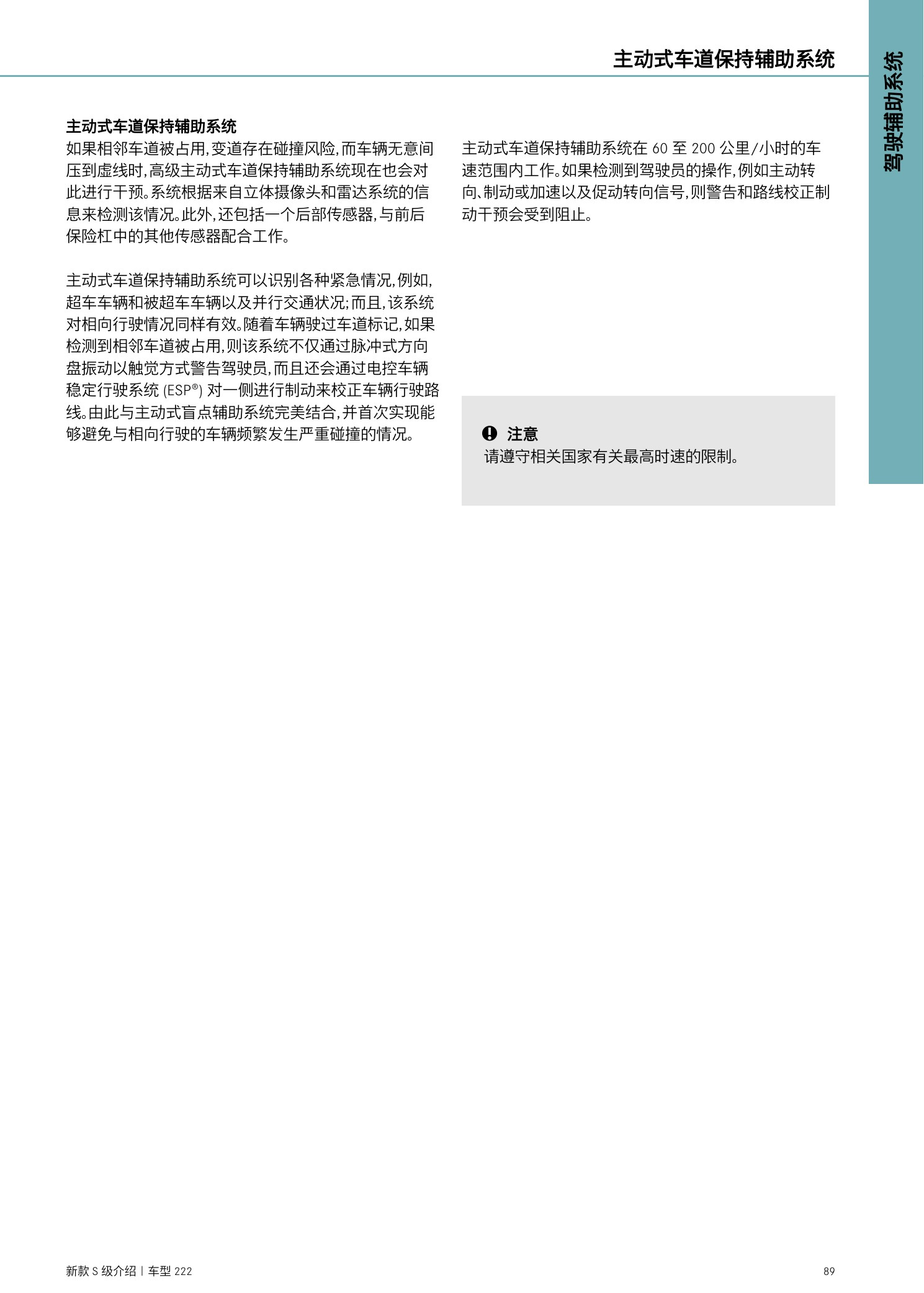

内容覆盖交通标志、立体摄像头、DISTRONIC PLUS、BAS PLUS、PRE-SAFE制动、注意力、盲点、车道保持、主动泊车、360度摄像和夜视。

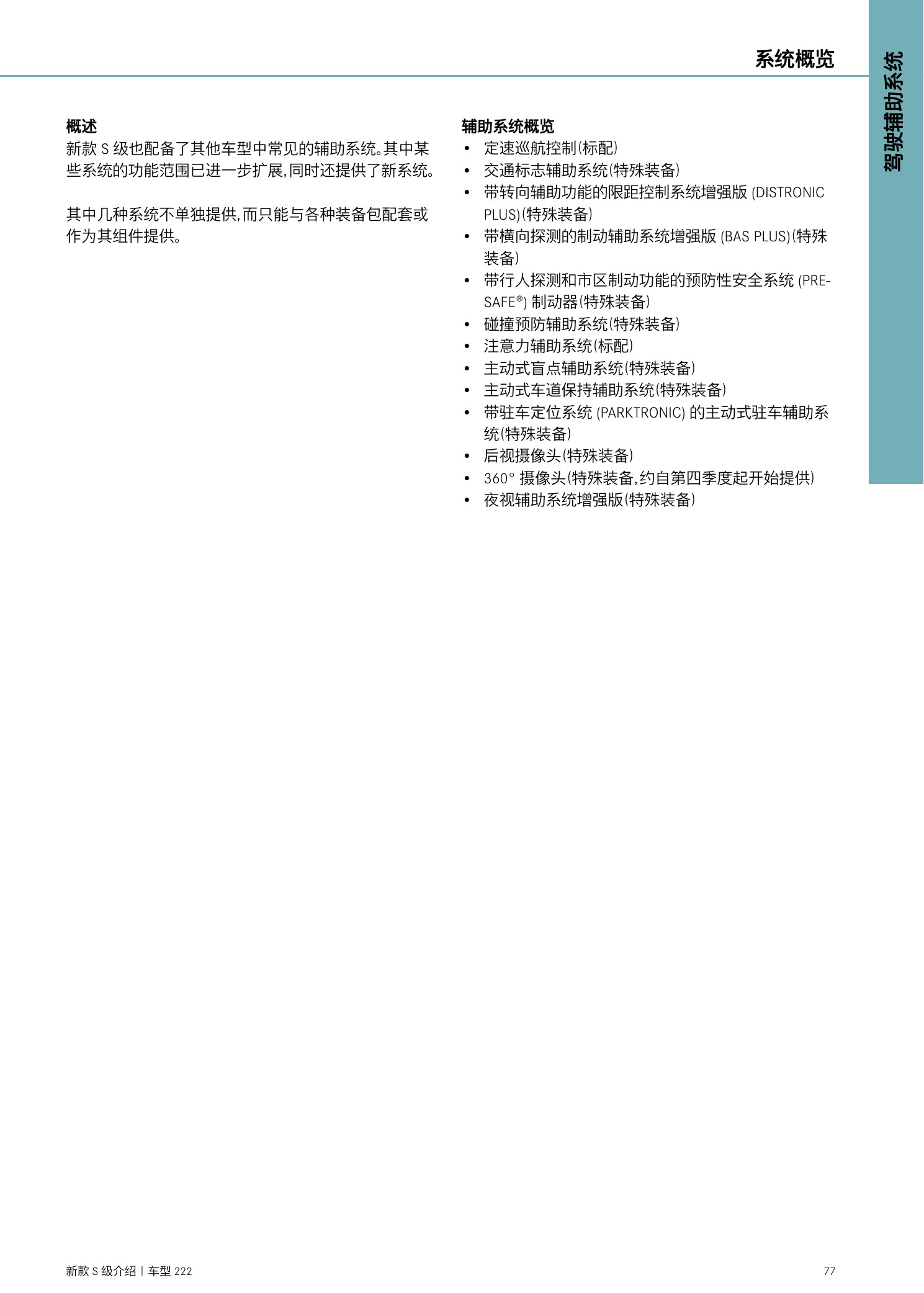

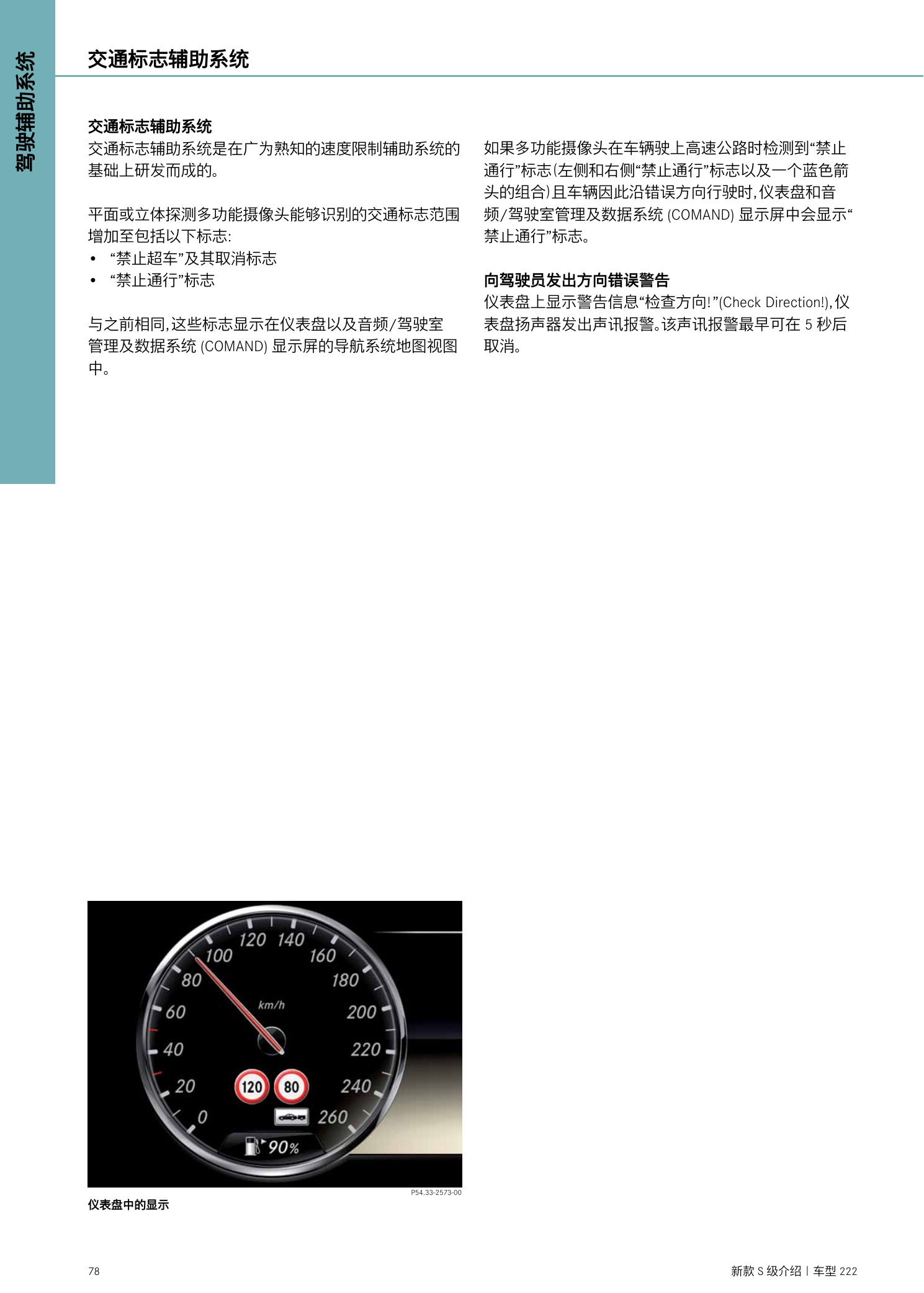

W222新S级维修介绍原第78页。

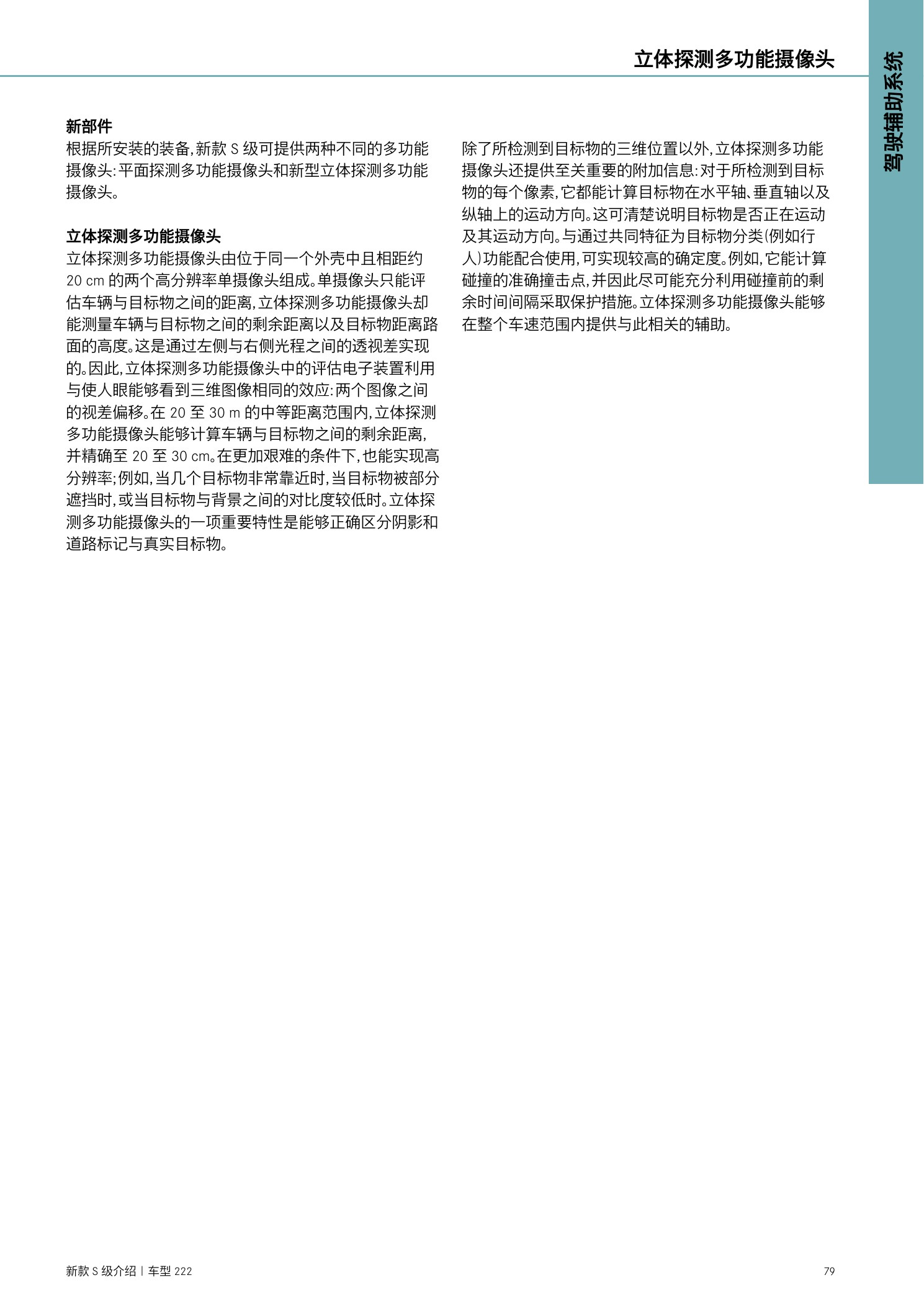

W222新S级维修介绍原第79页。

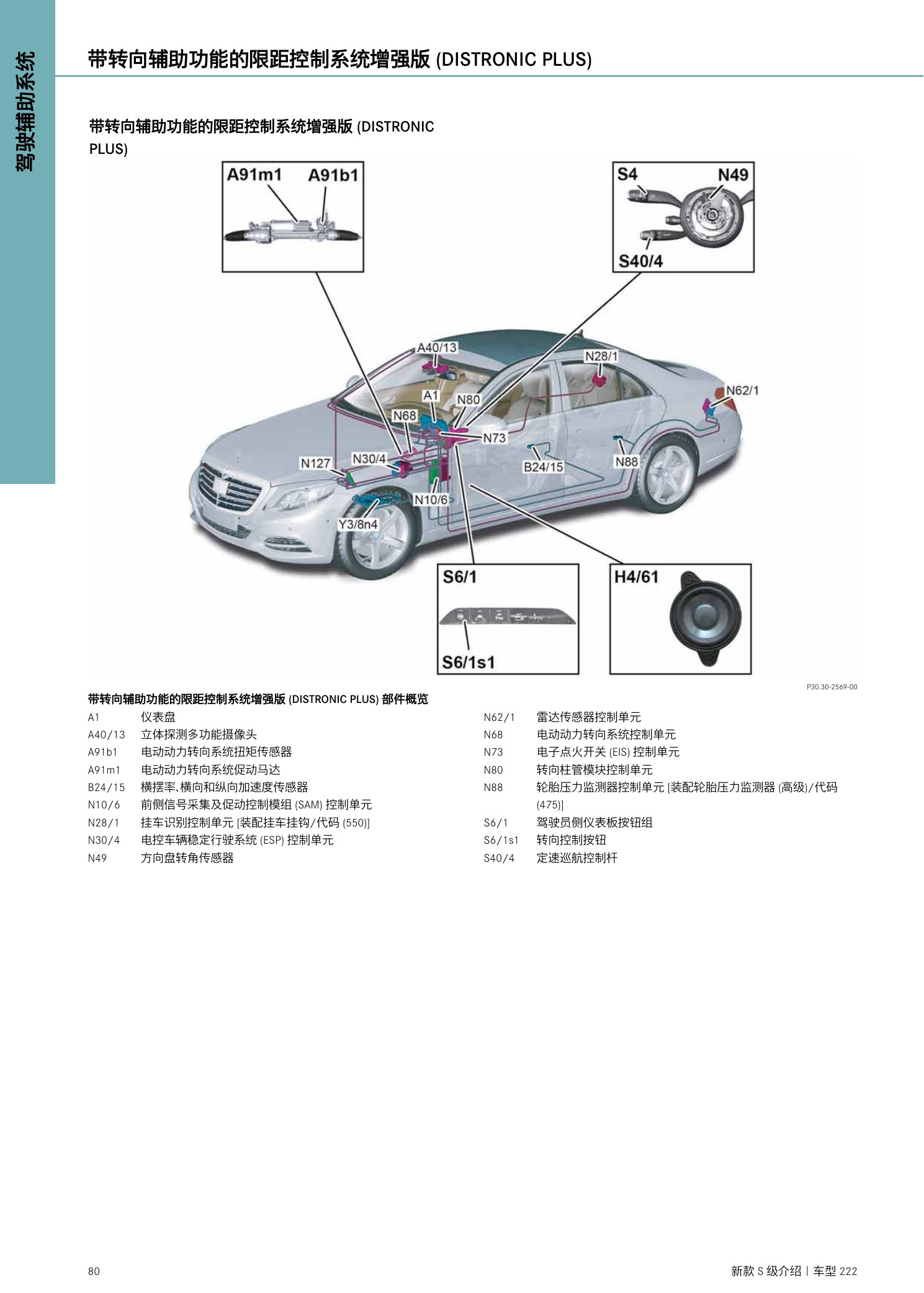

W222新S级维修介绍原第80页。
W222新S级维修介绍原第81页。

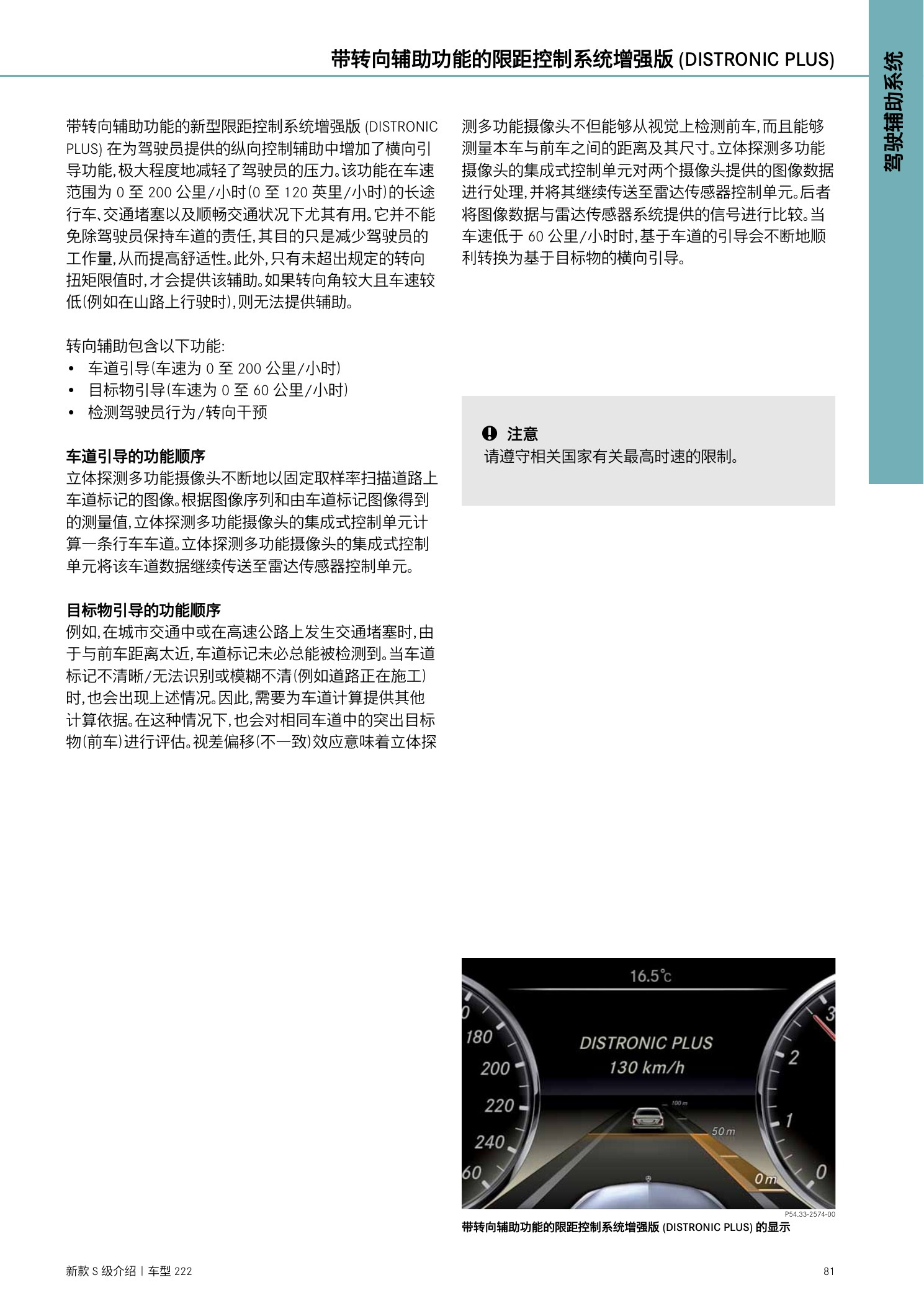

W222新S级维修介绍原第82页。

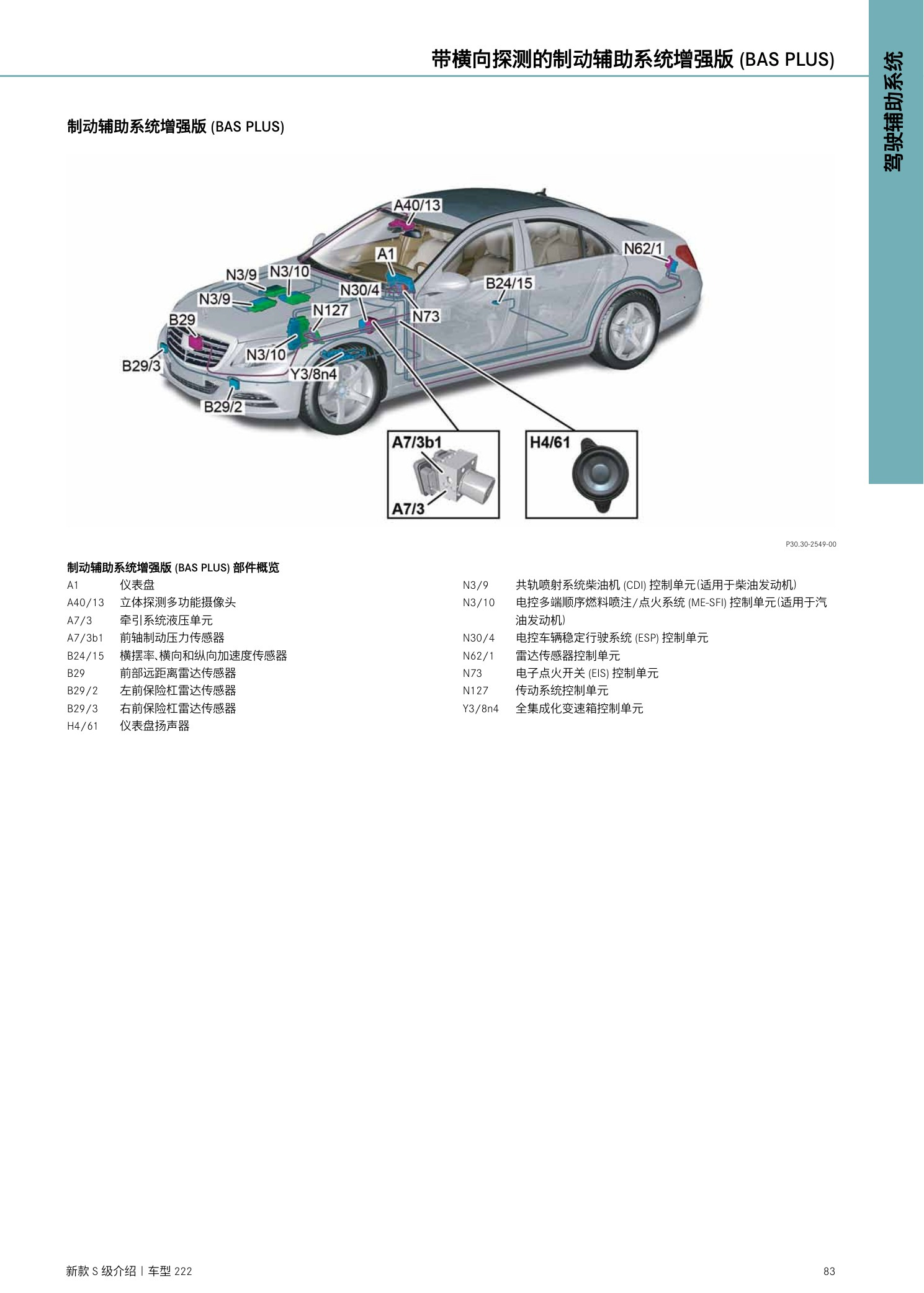

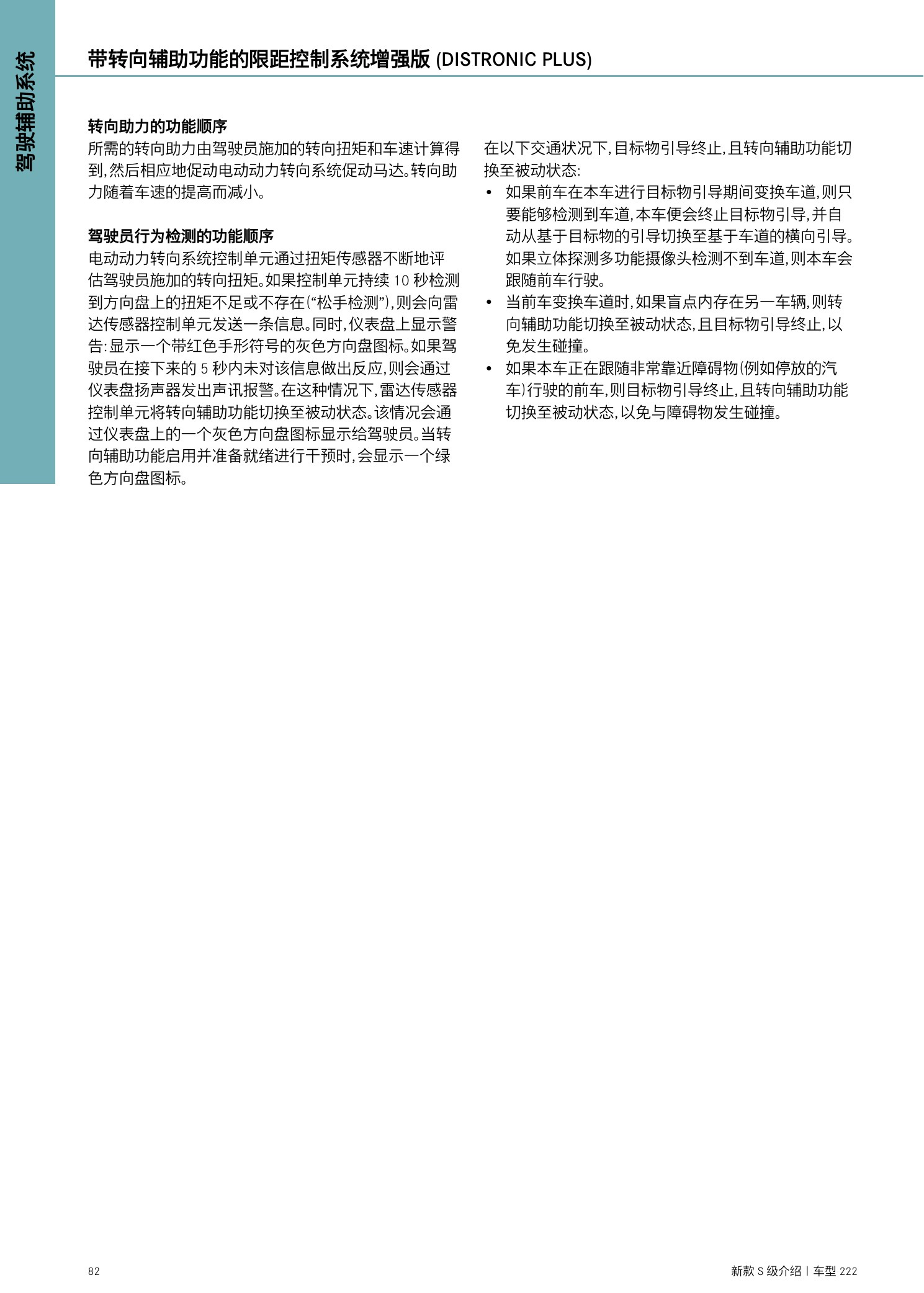

W222新S级维修介绍原第83页。
W222新S级维修介绍原第84页。
W222新S级维修介绍原第85页。

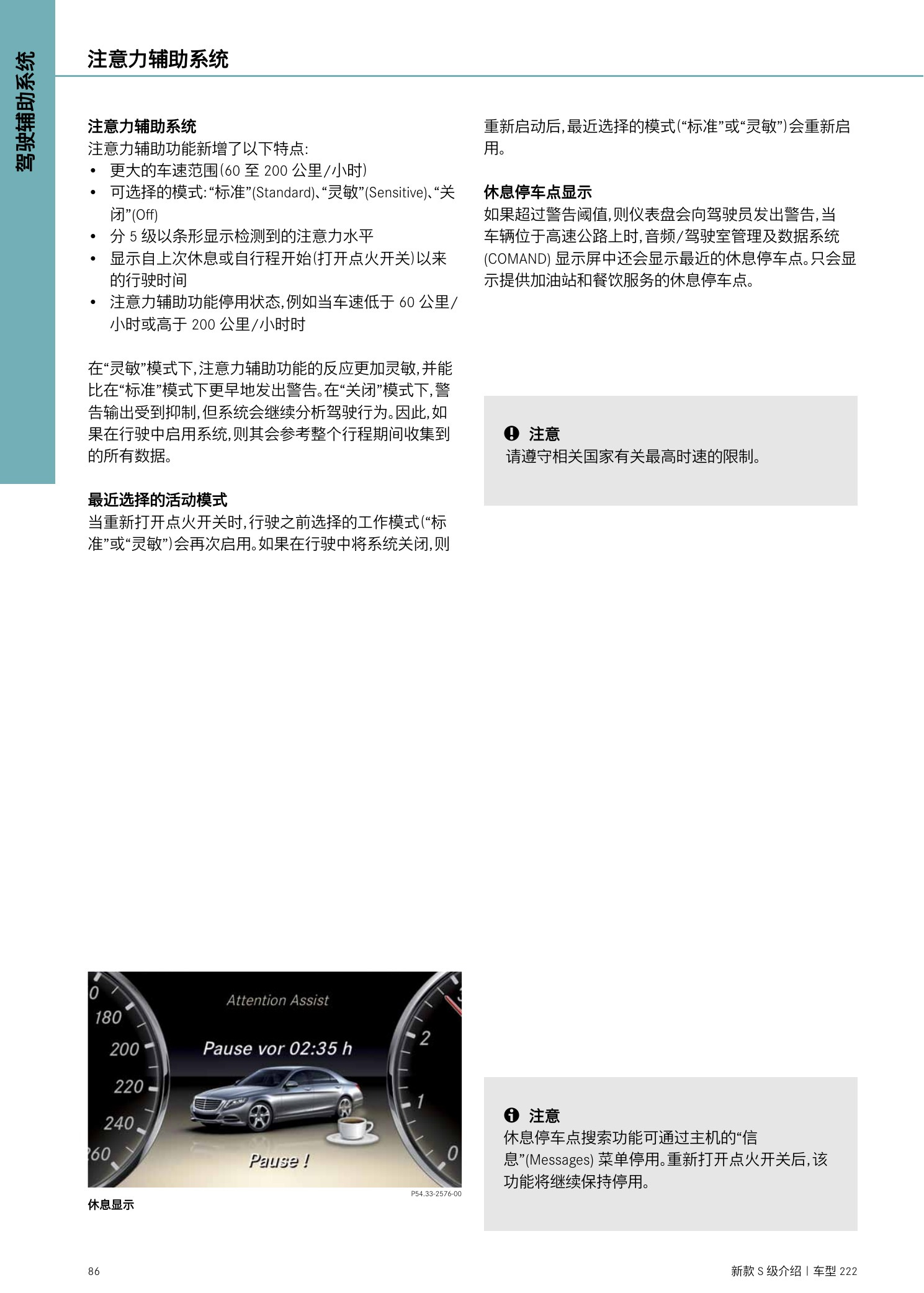

W222新S级维修介绍原第86页。
W222新S级维修介绍原第87页。

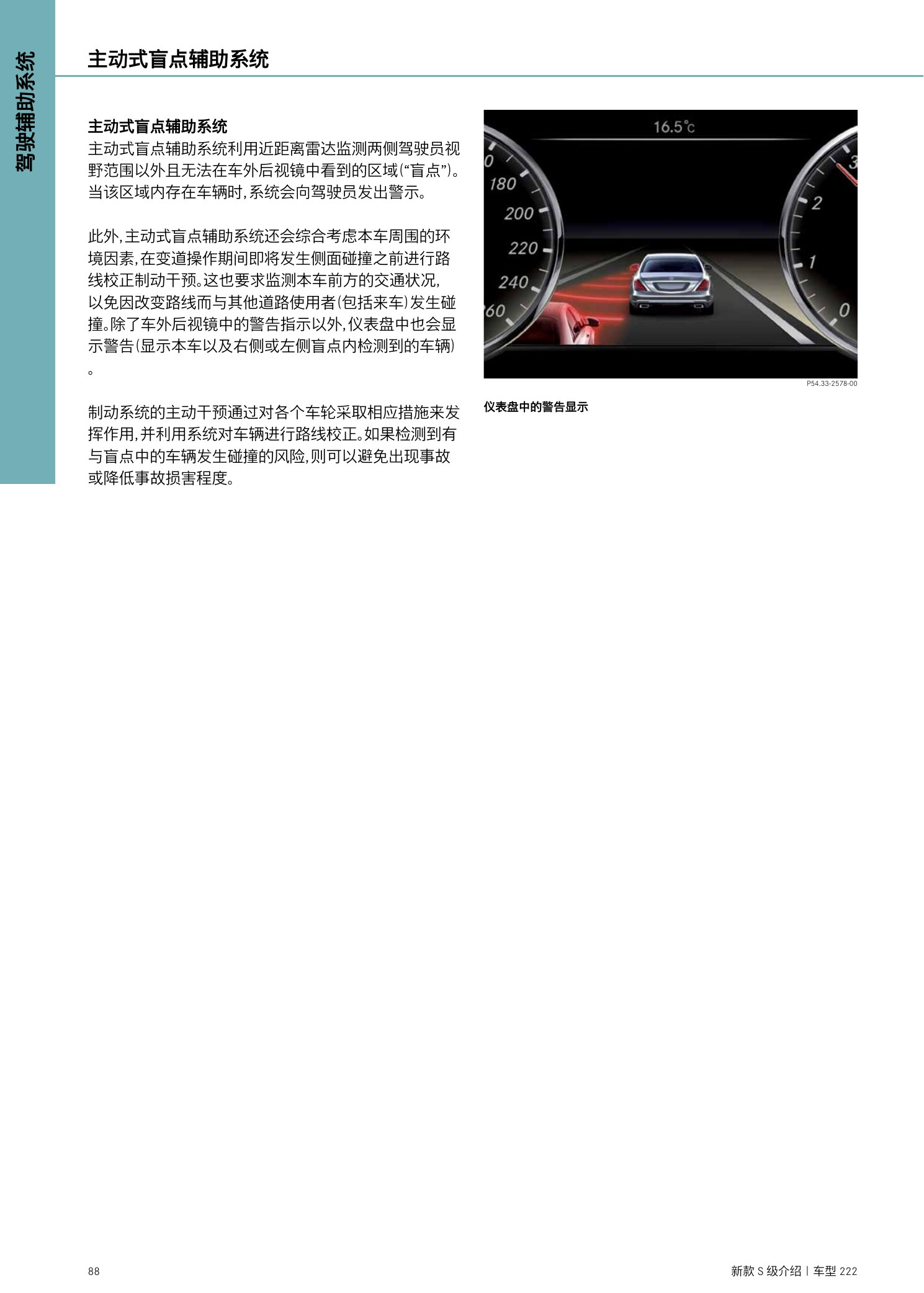

W222新S级维修介绍原第88页。

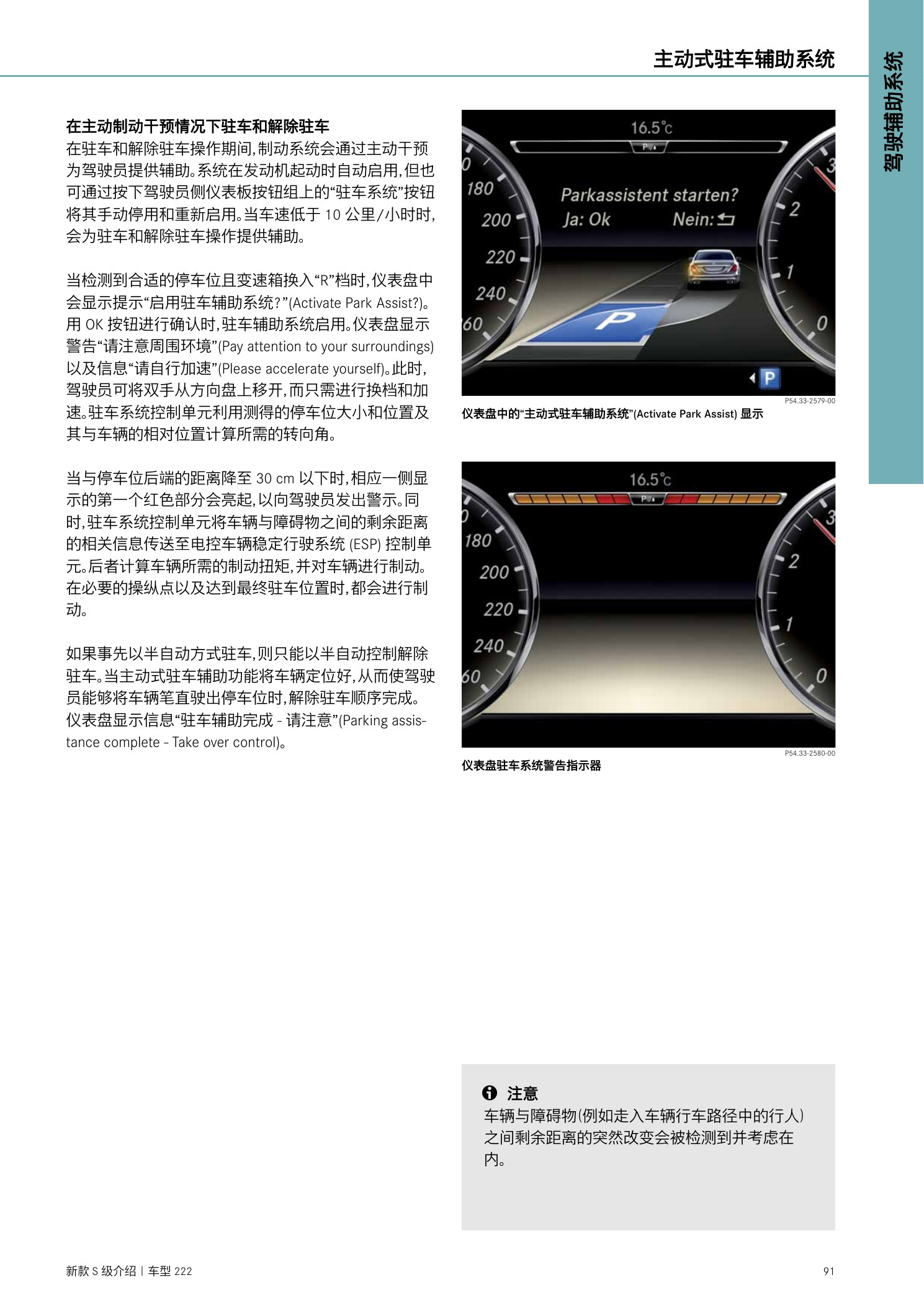

W222新S级维修介绍原第89页。
W222新S级维修介绍原第90页。

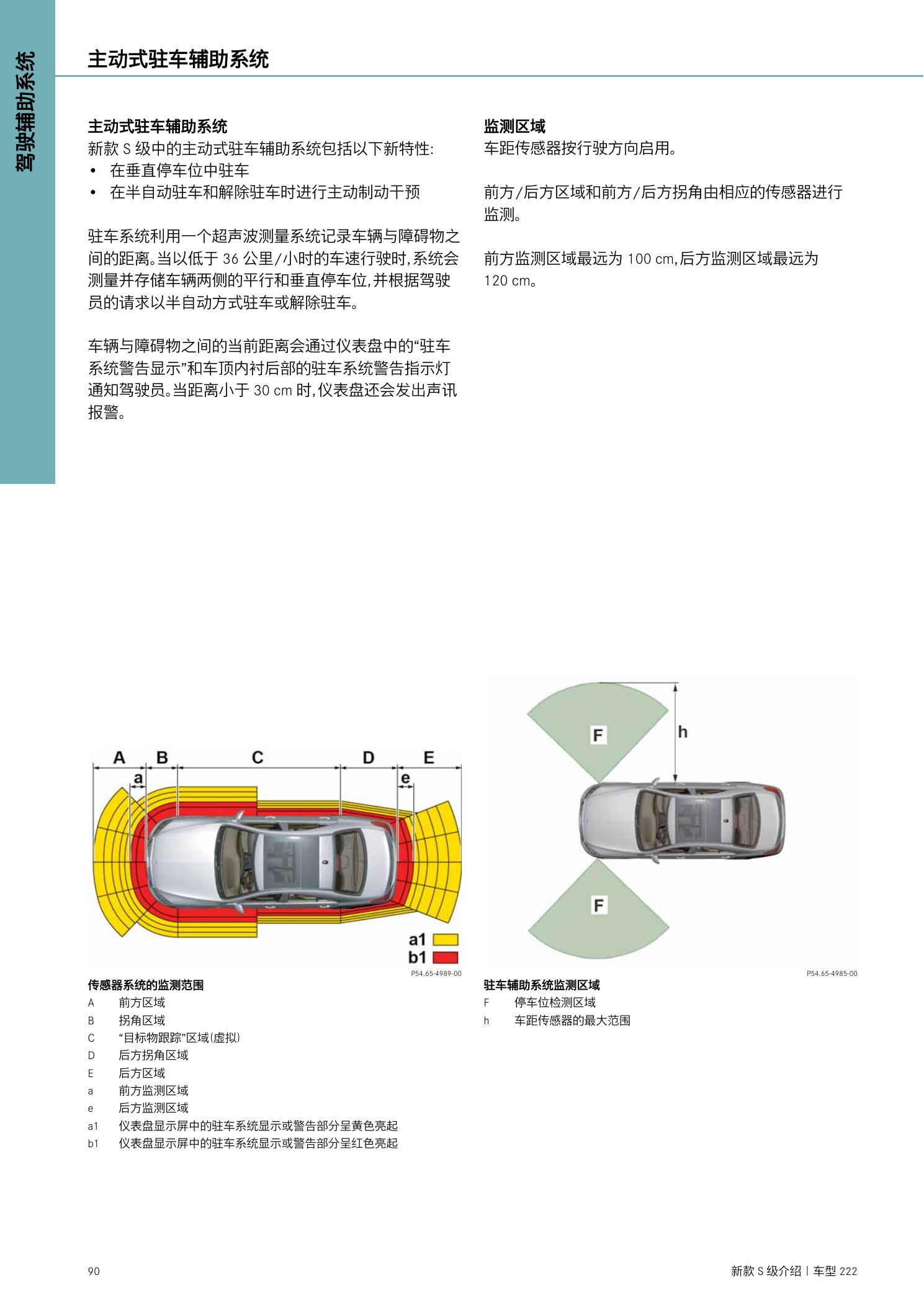

W222新S级维修介绍原第91页。
W222新S级维修介绍原第92页。

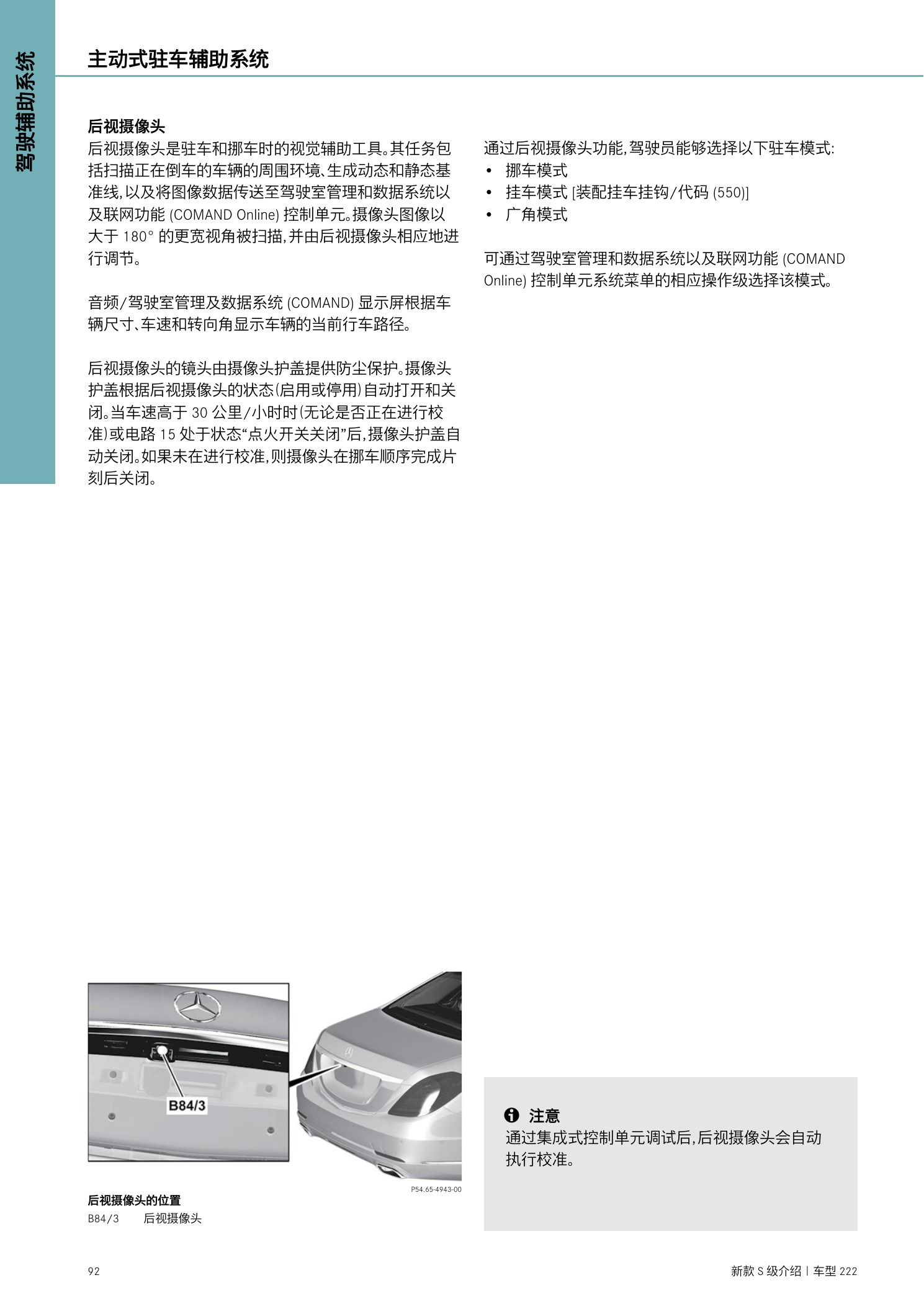

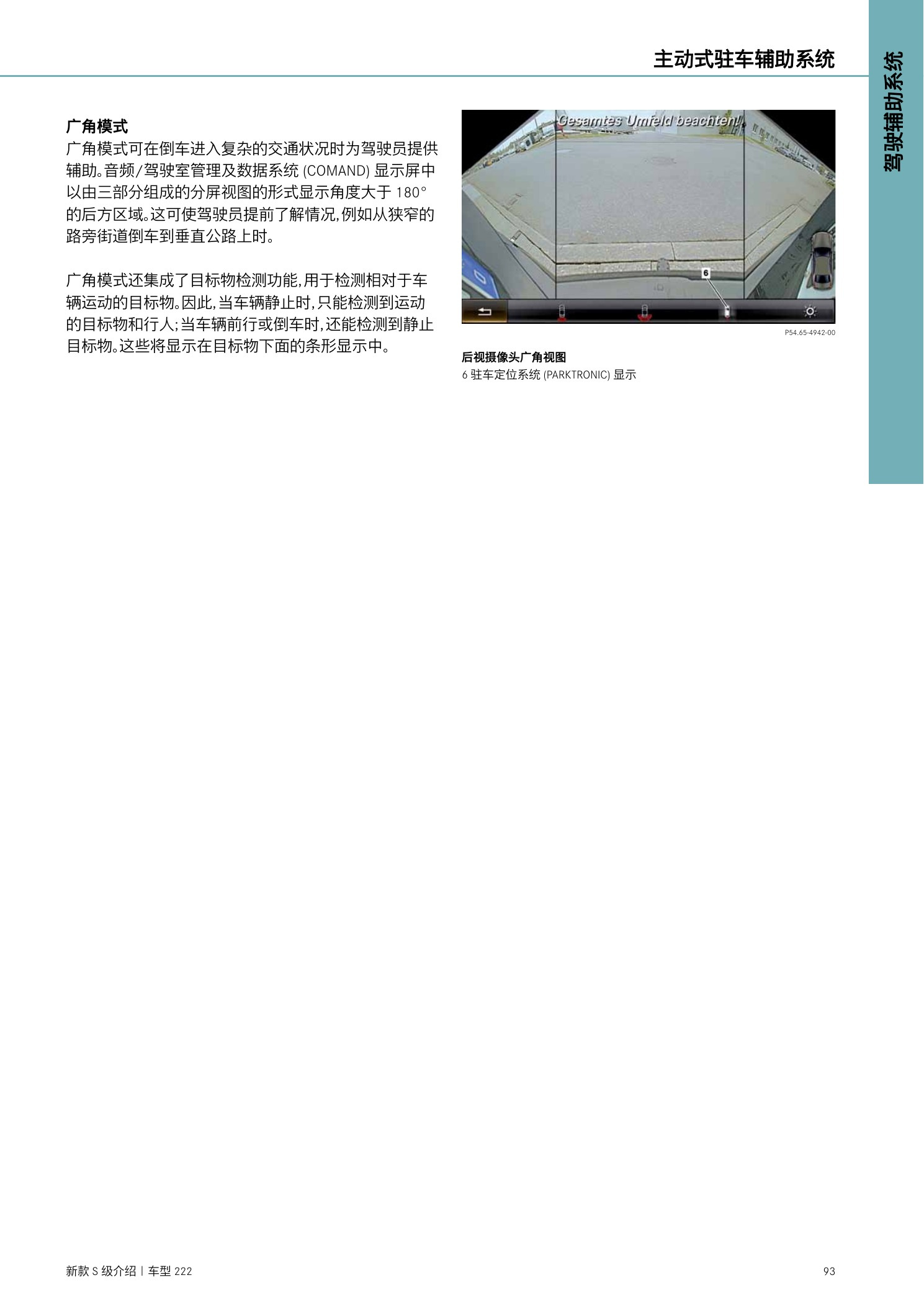

W222新S级维修介绍原第93页。

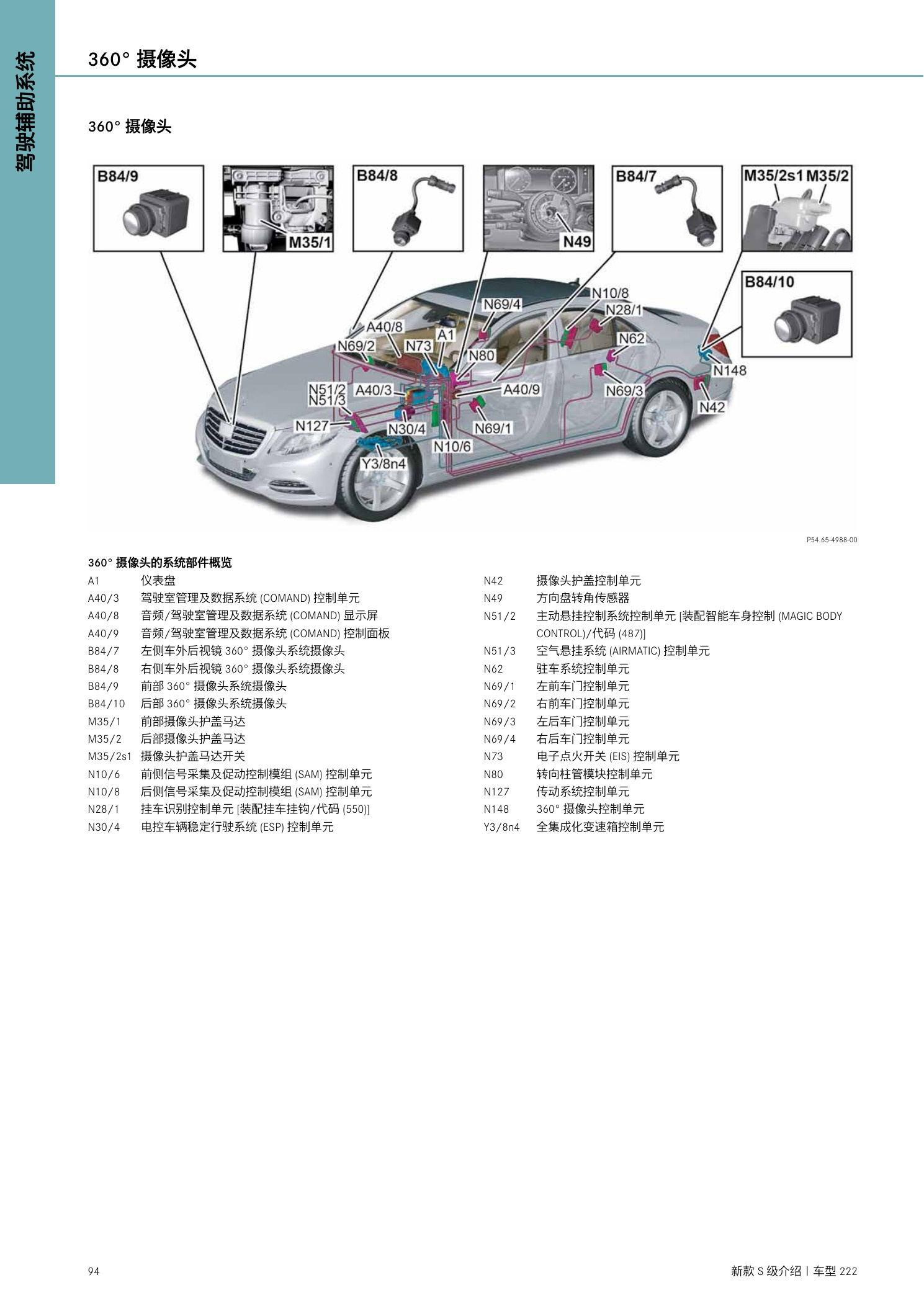

W222新S级维修介绍原第94页。

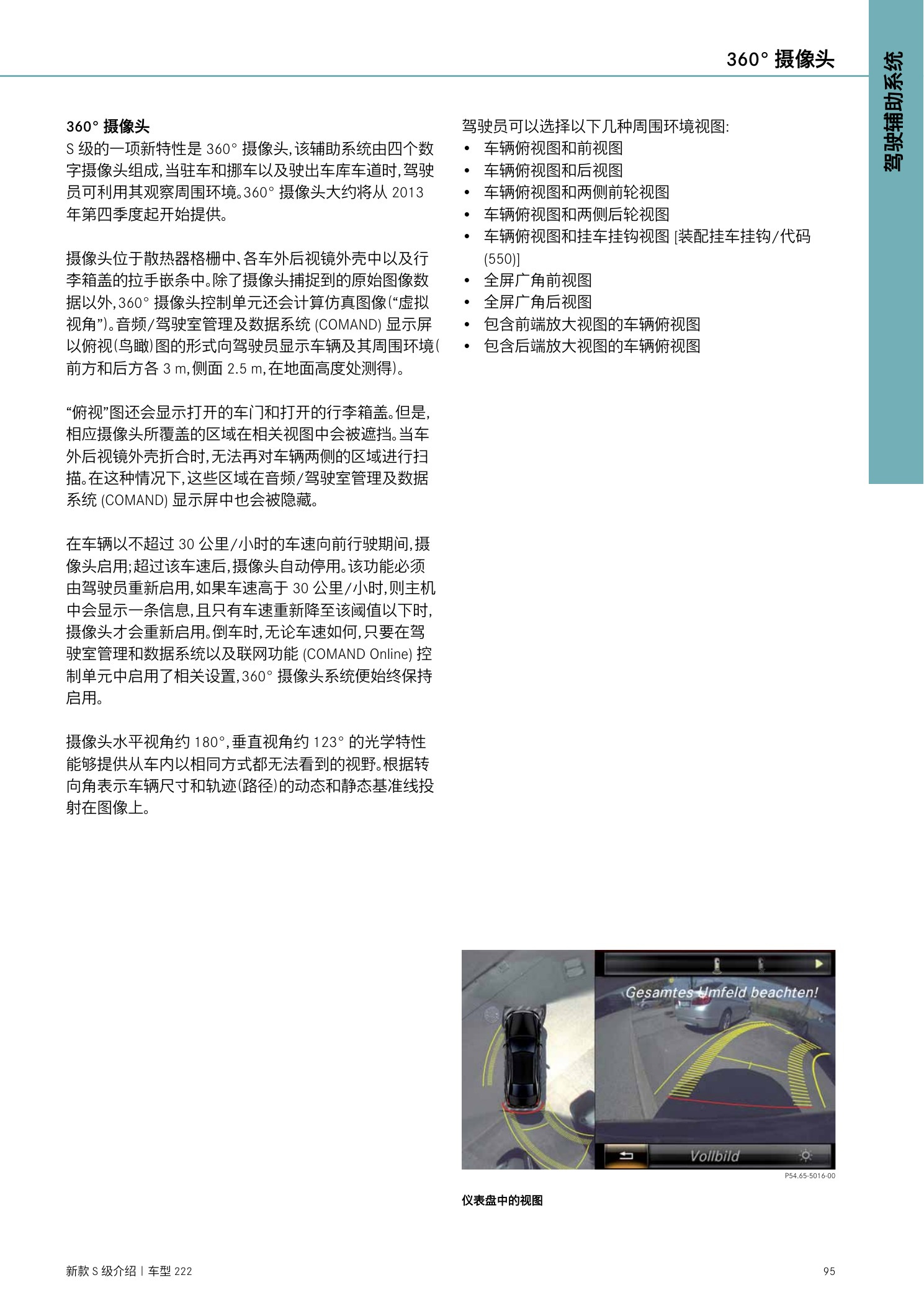

W222新S级维修介绍原第95页。

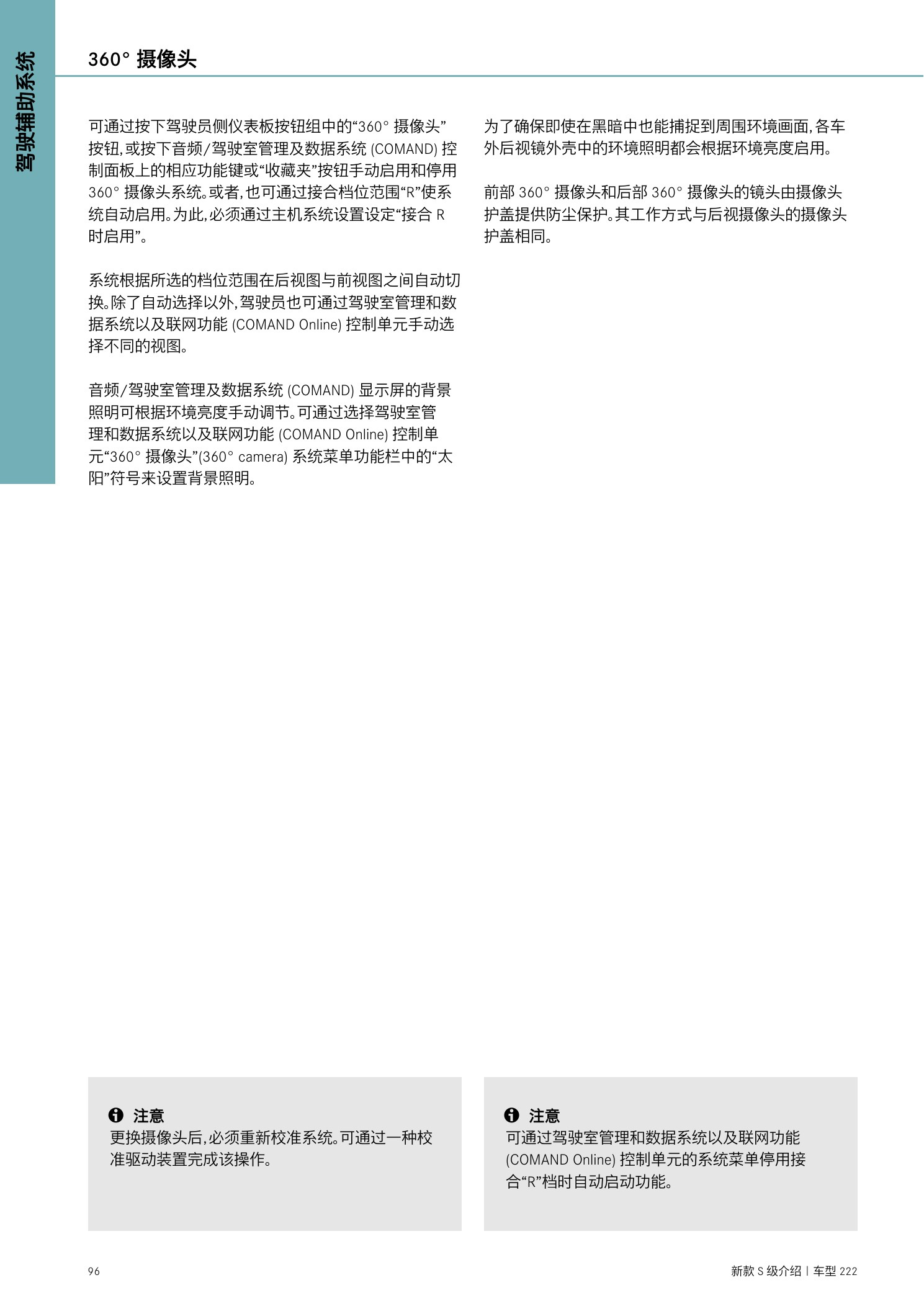

W222新S级维修介绍原第96页。

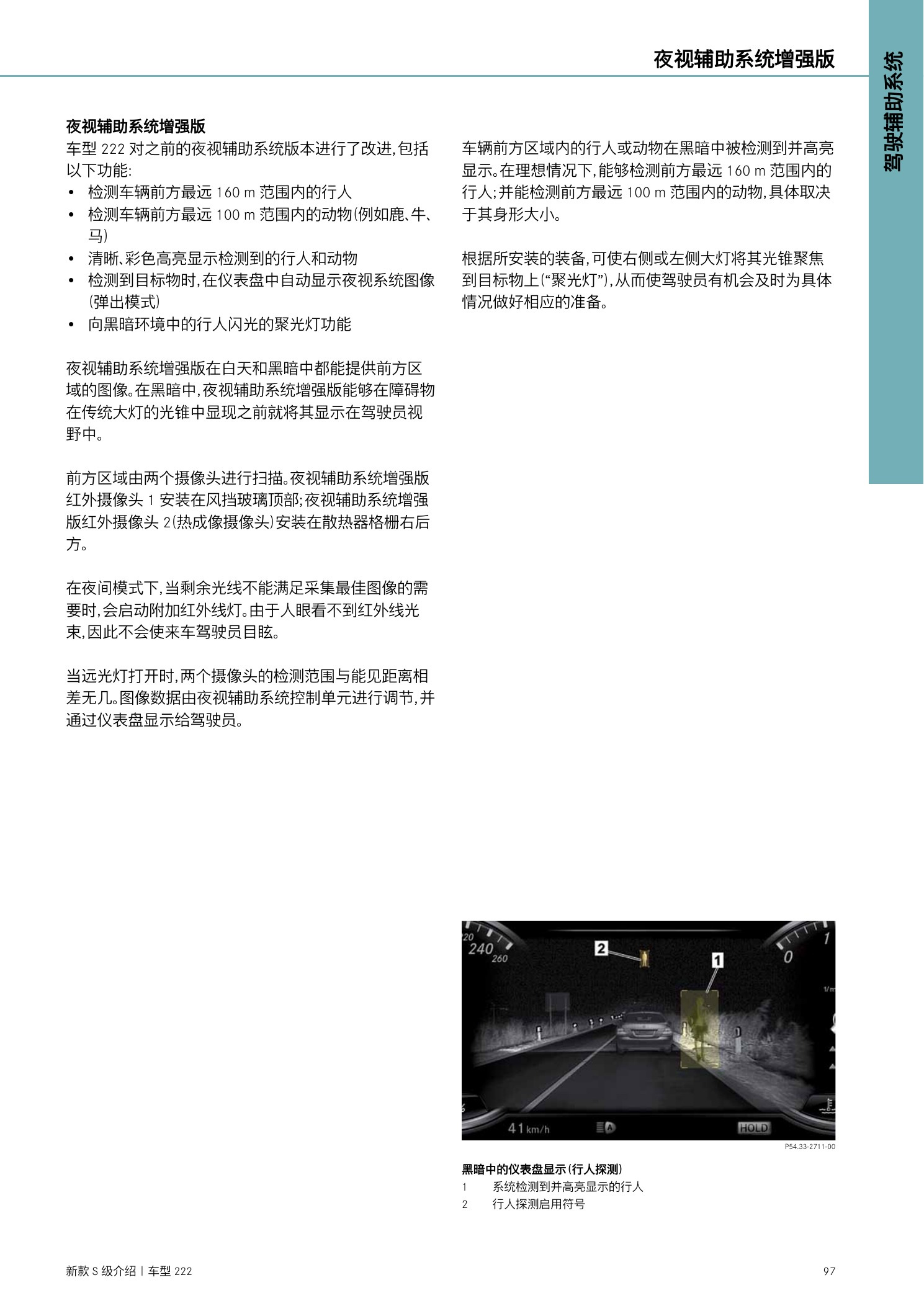

W222新S级维修介绍原第97页。

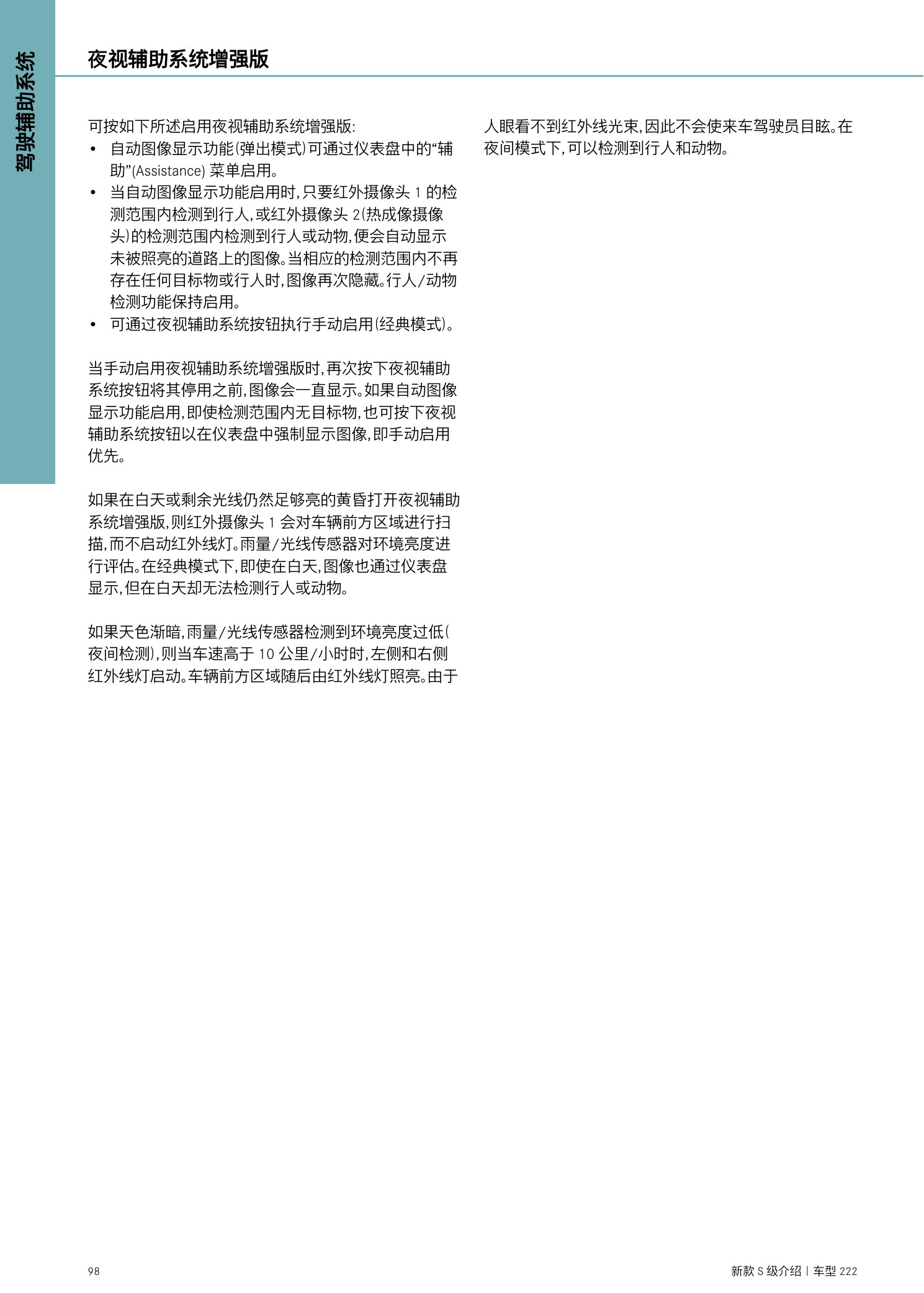

W222新S级维修介绍原第98页。

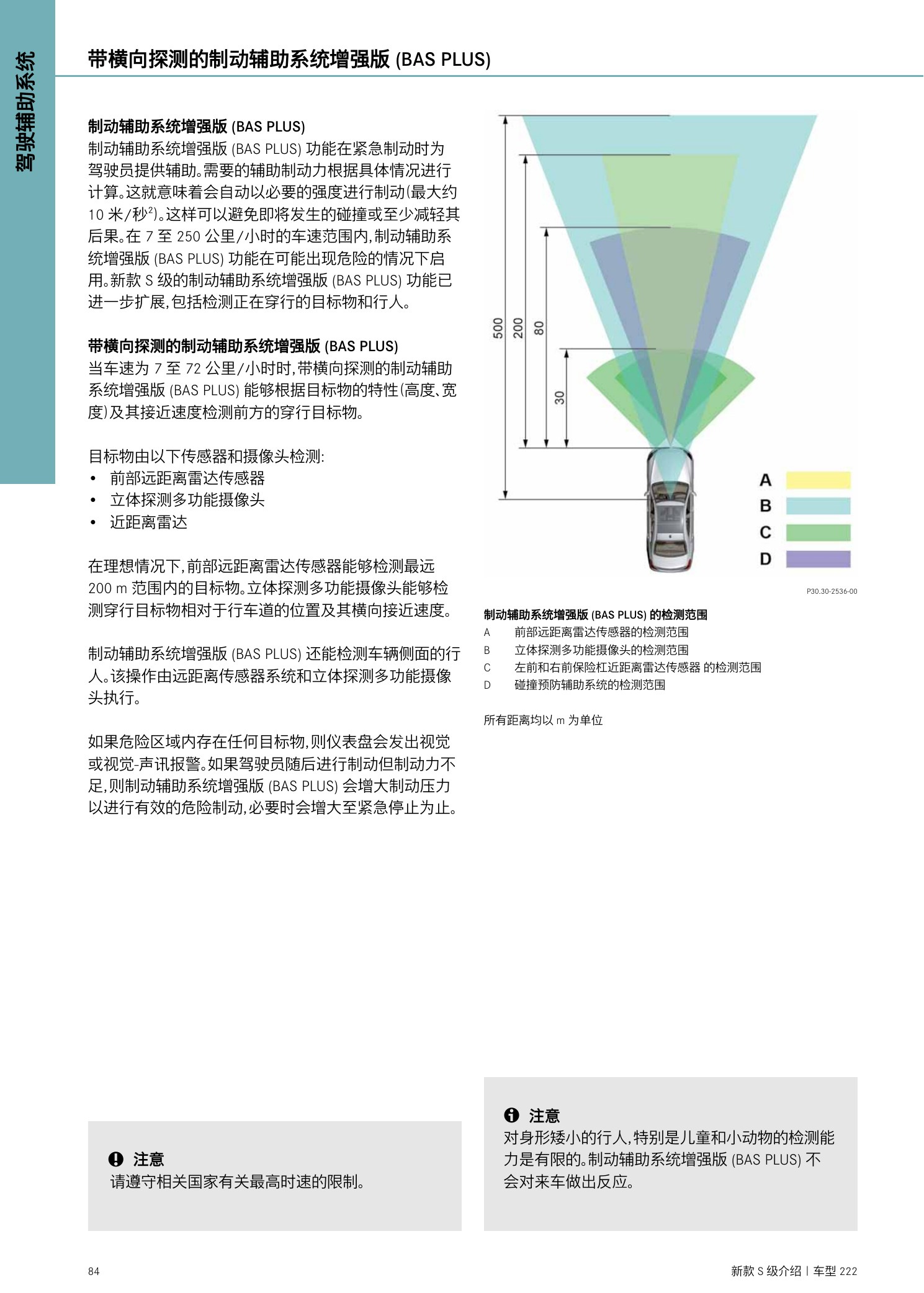

W222新S级维修介绍原第99页。
W222新S级维修介绍原第100页。

七、气候控制、COMAND与音响

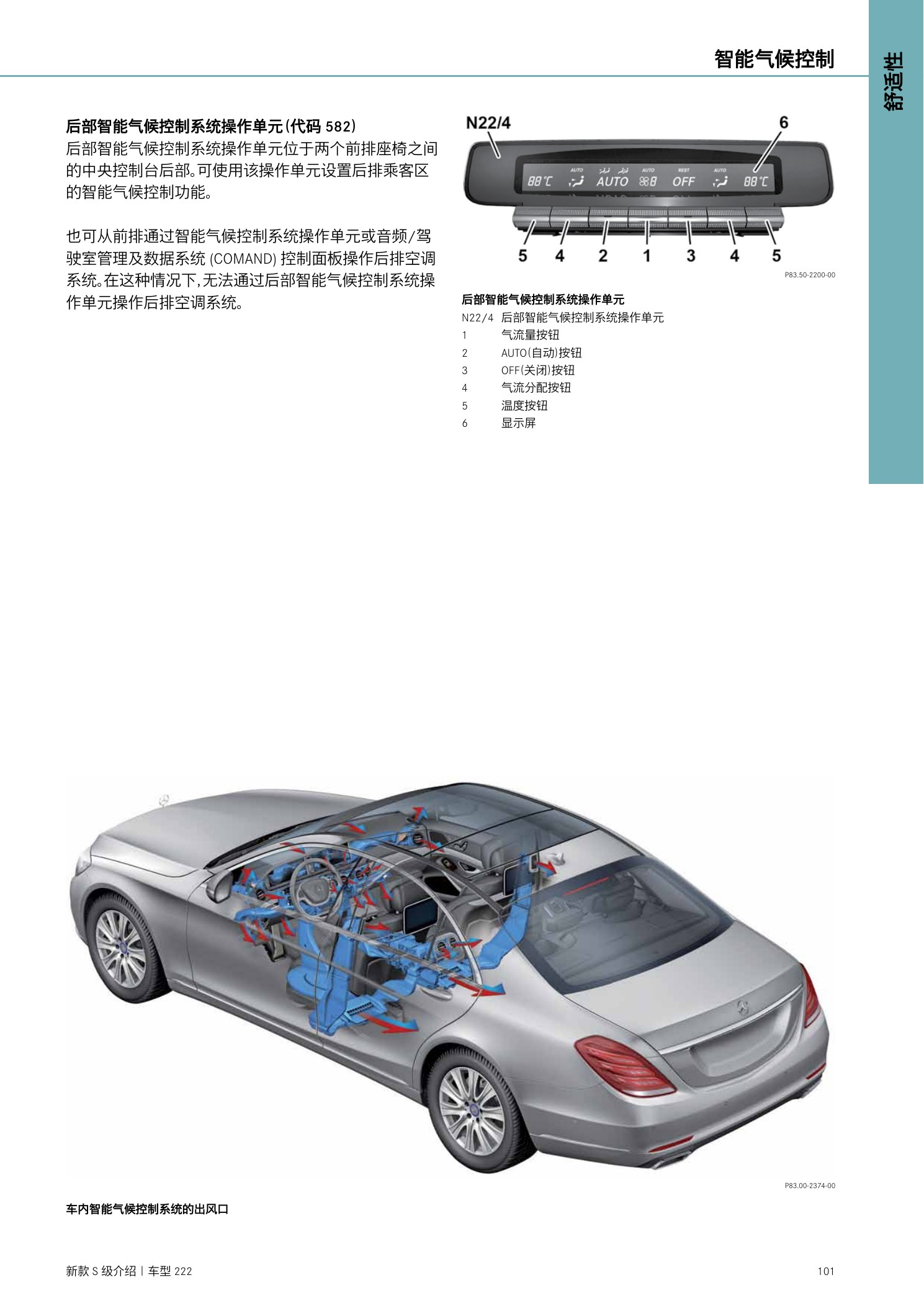

舒适和信息娱乐部分介绍智能气候控制、COMAND Online联网及音响系统。

W222新S级维修介绍原第101页。
W222新S级维修介绍原第102页。

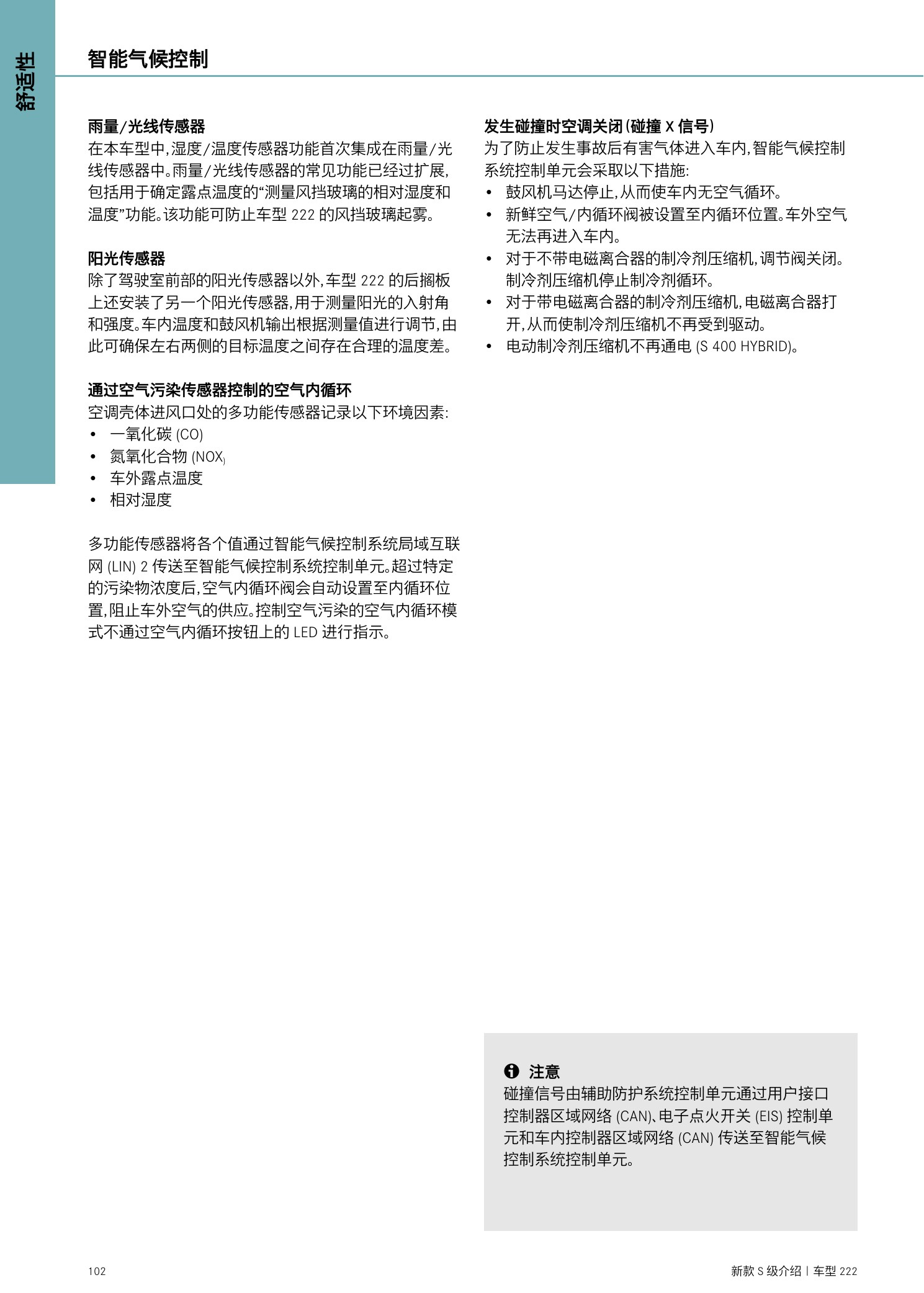

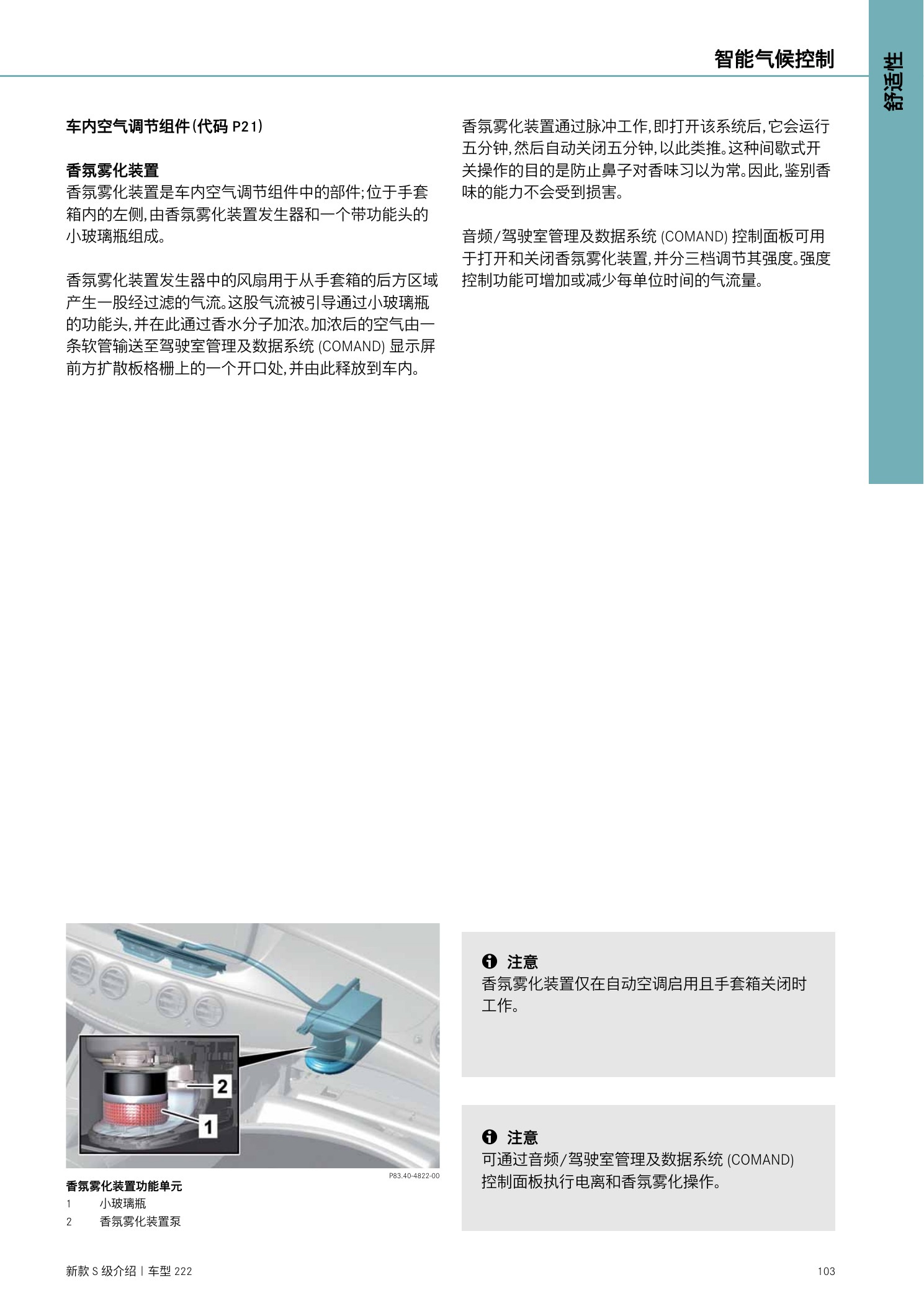

W222新S级维修介绍原第103页。

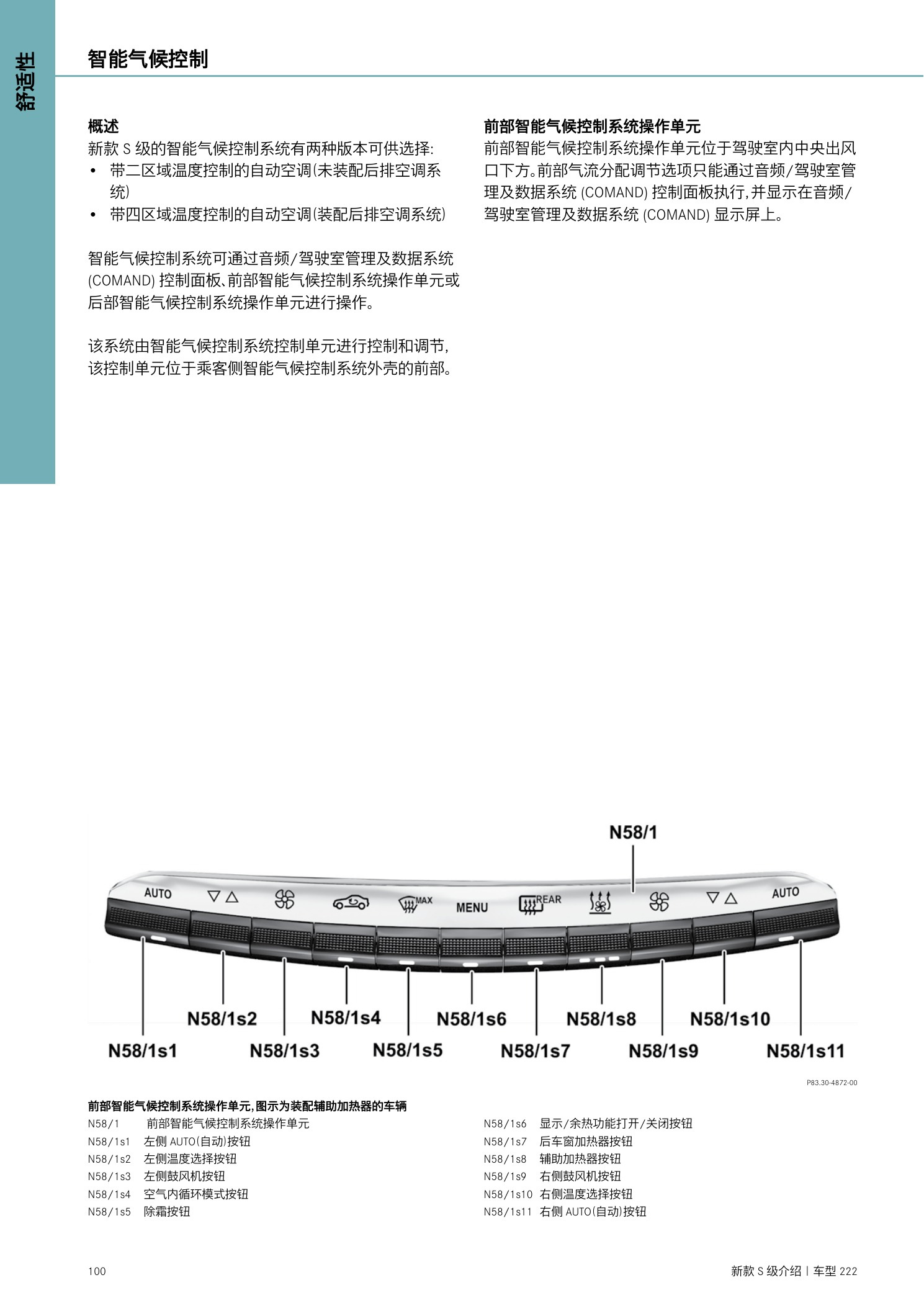

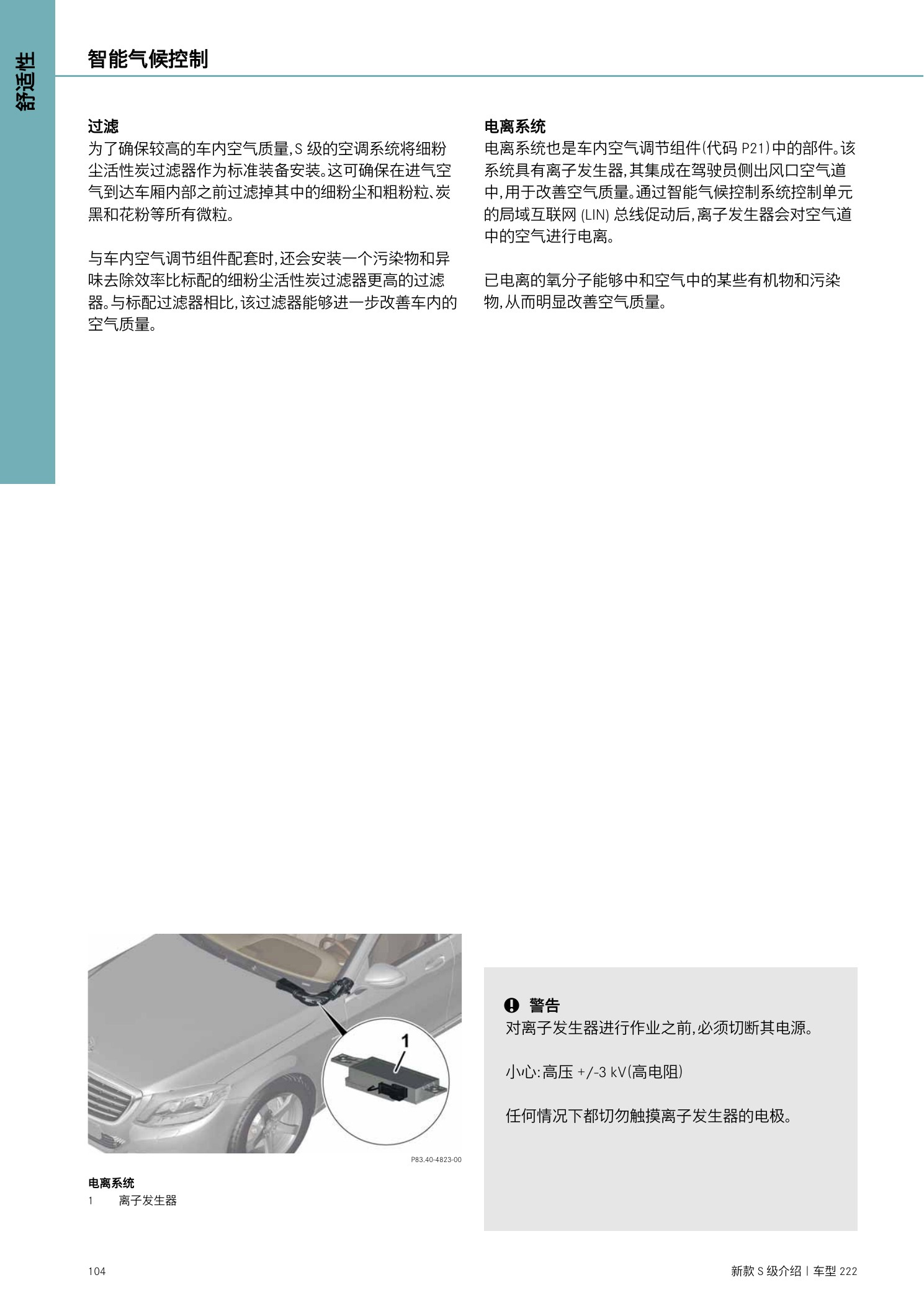

W222新S级维修介绍原第104页。

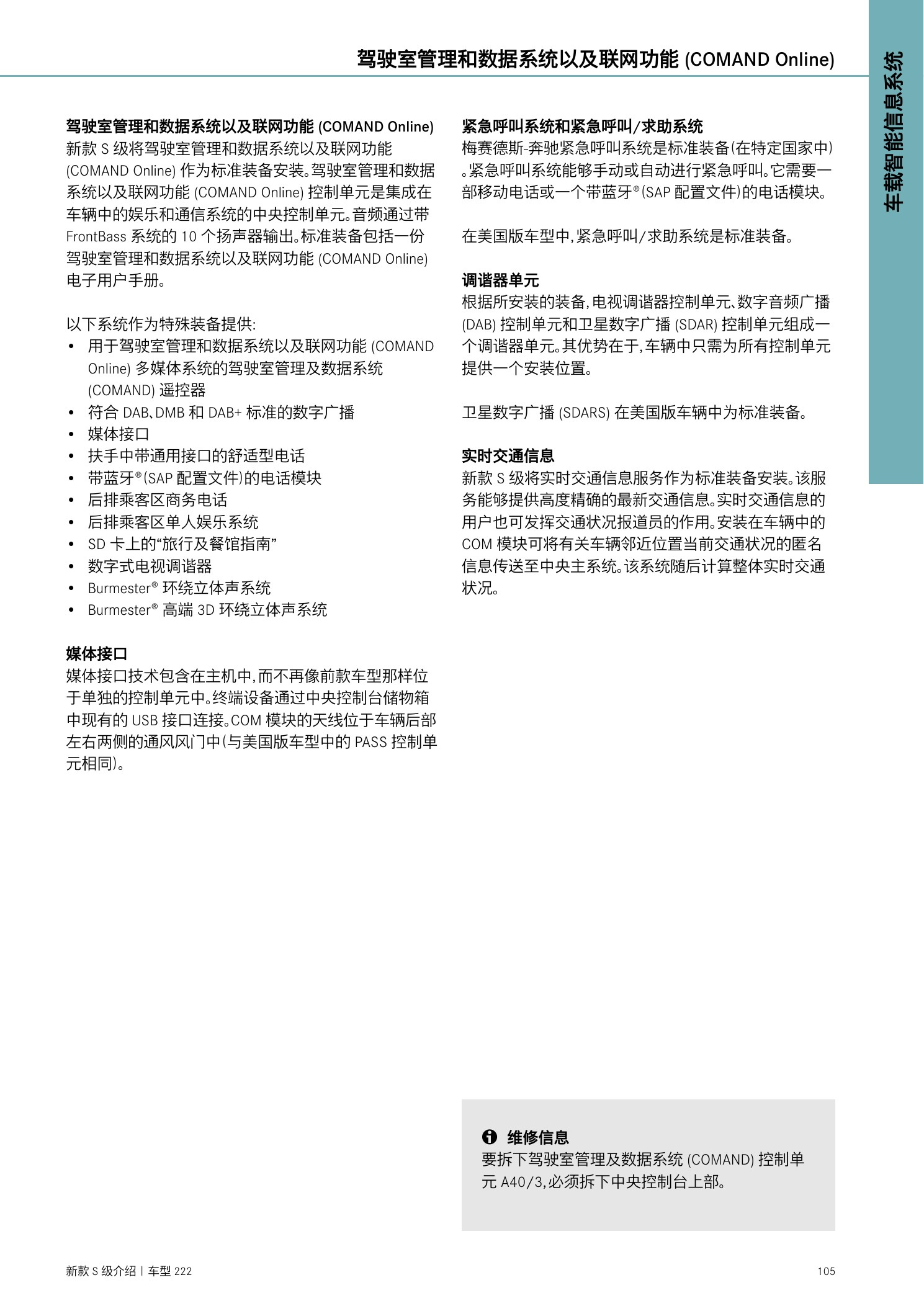

W222新S级维修介绍原第105页。
W222新S级维修介绍原第106页。

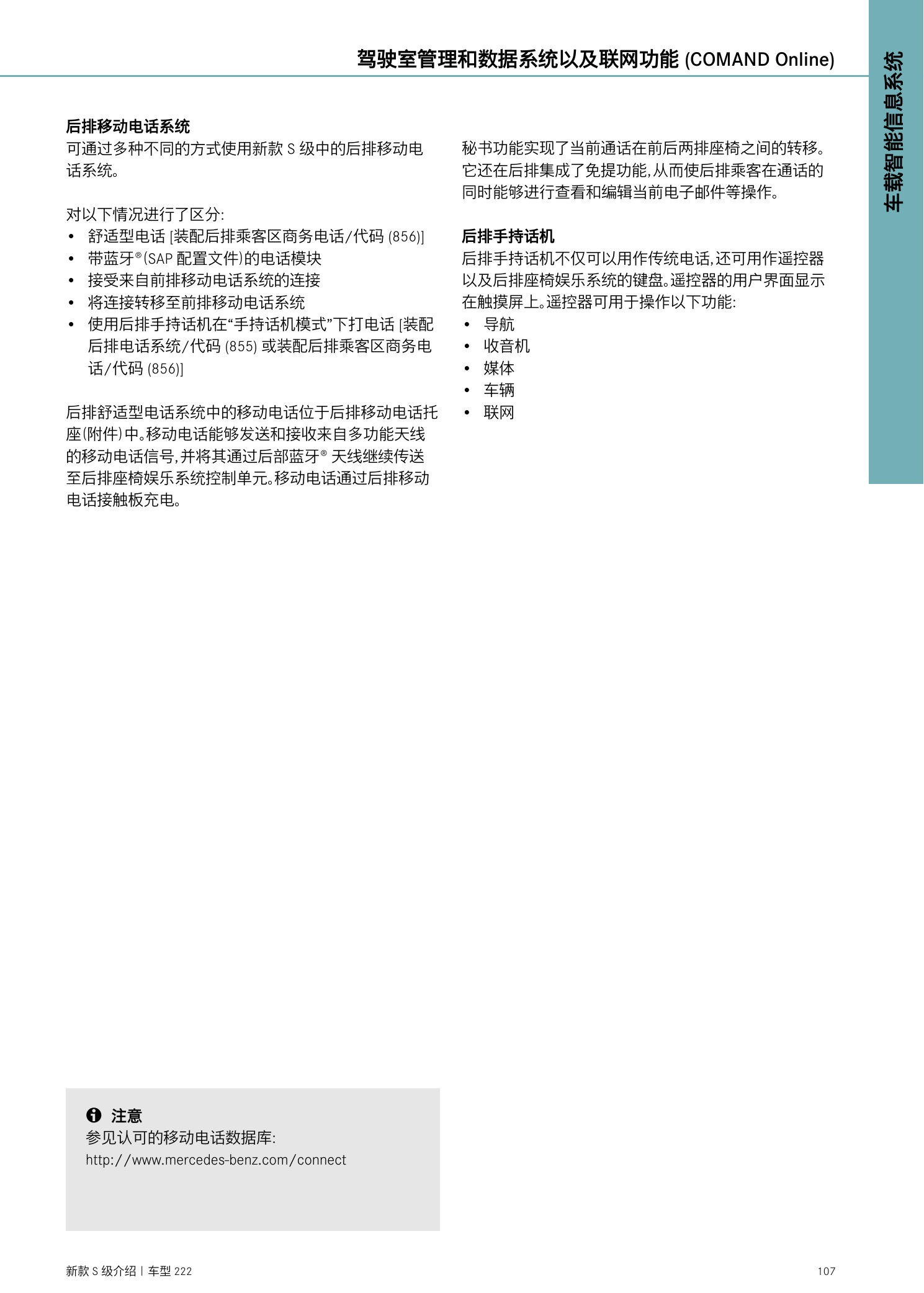

W222新S级维修介绍原第107页。
W222新S级维修介绍原第108页。

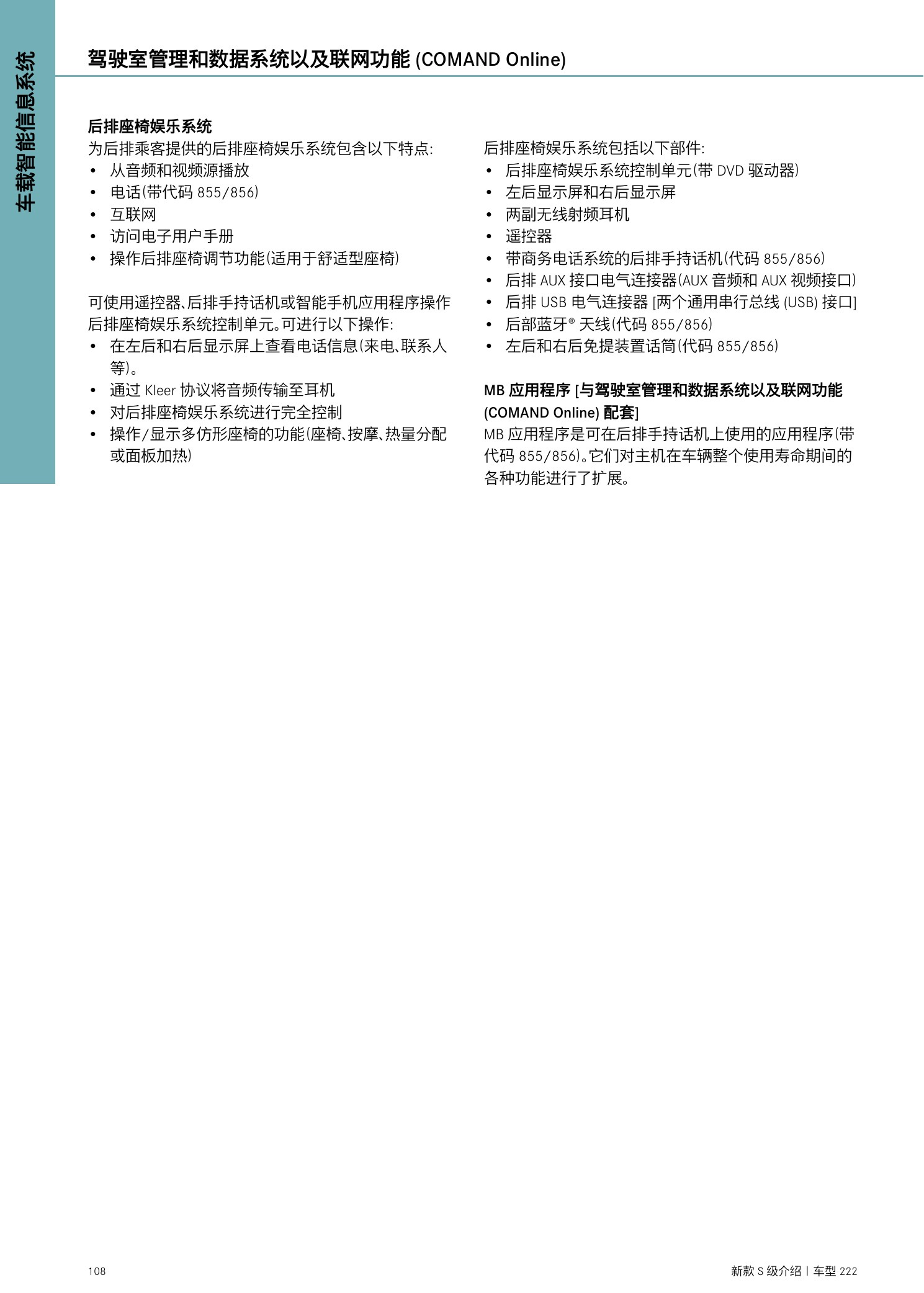

W222新S级维修介绍原第109页。

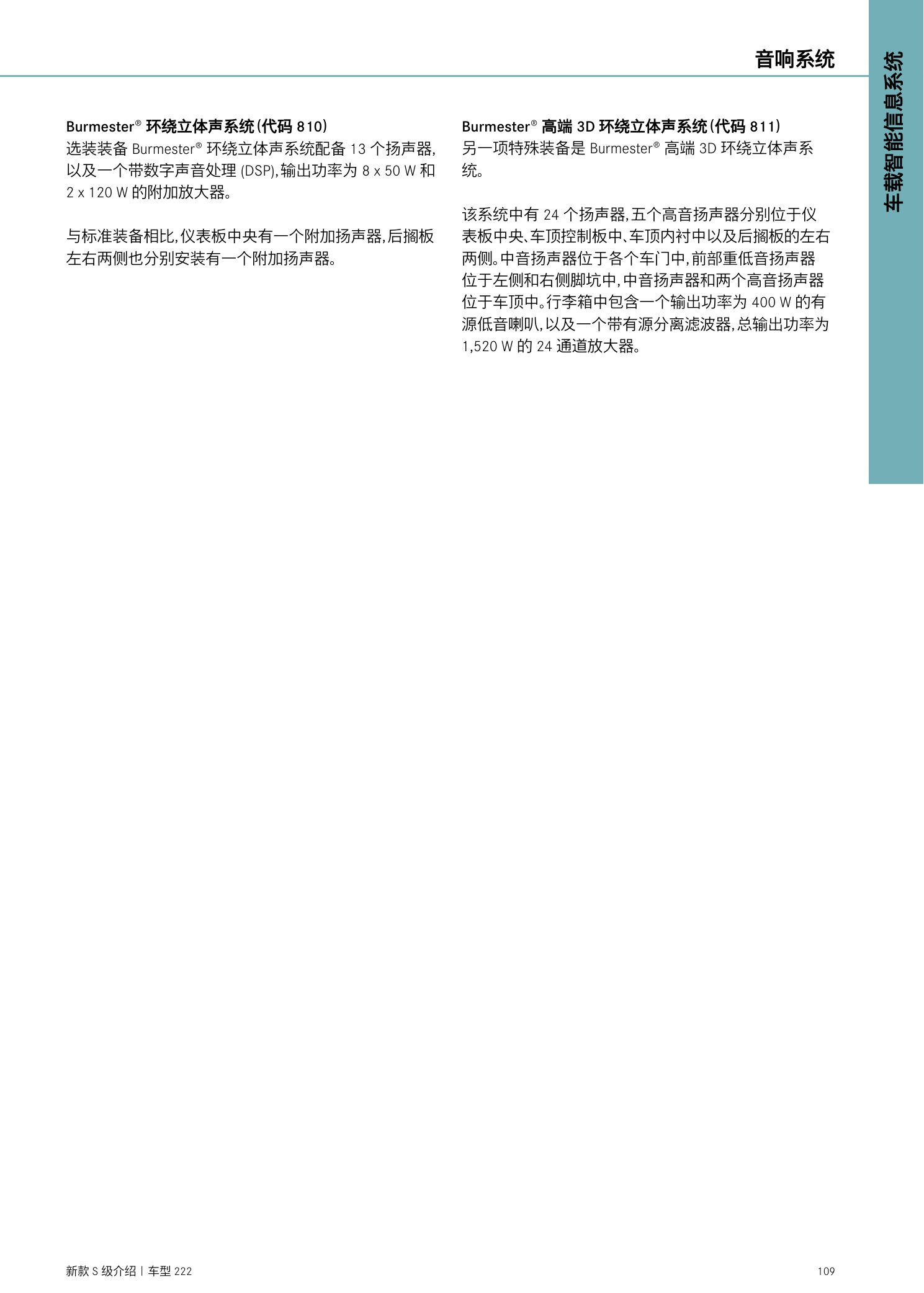

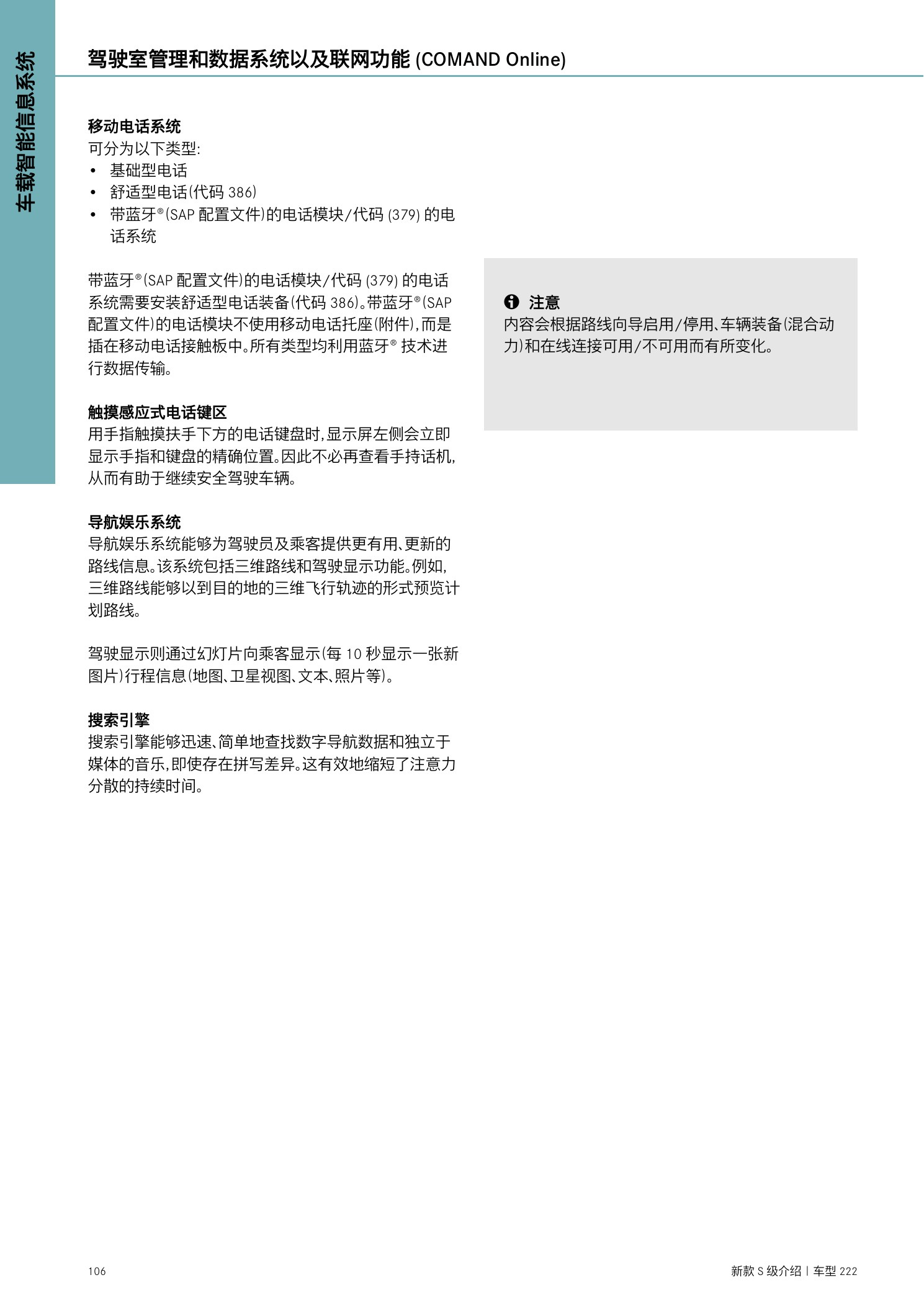

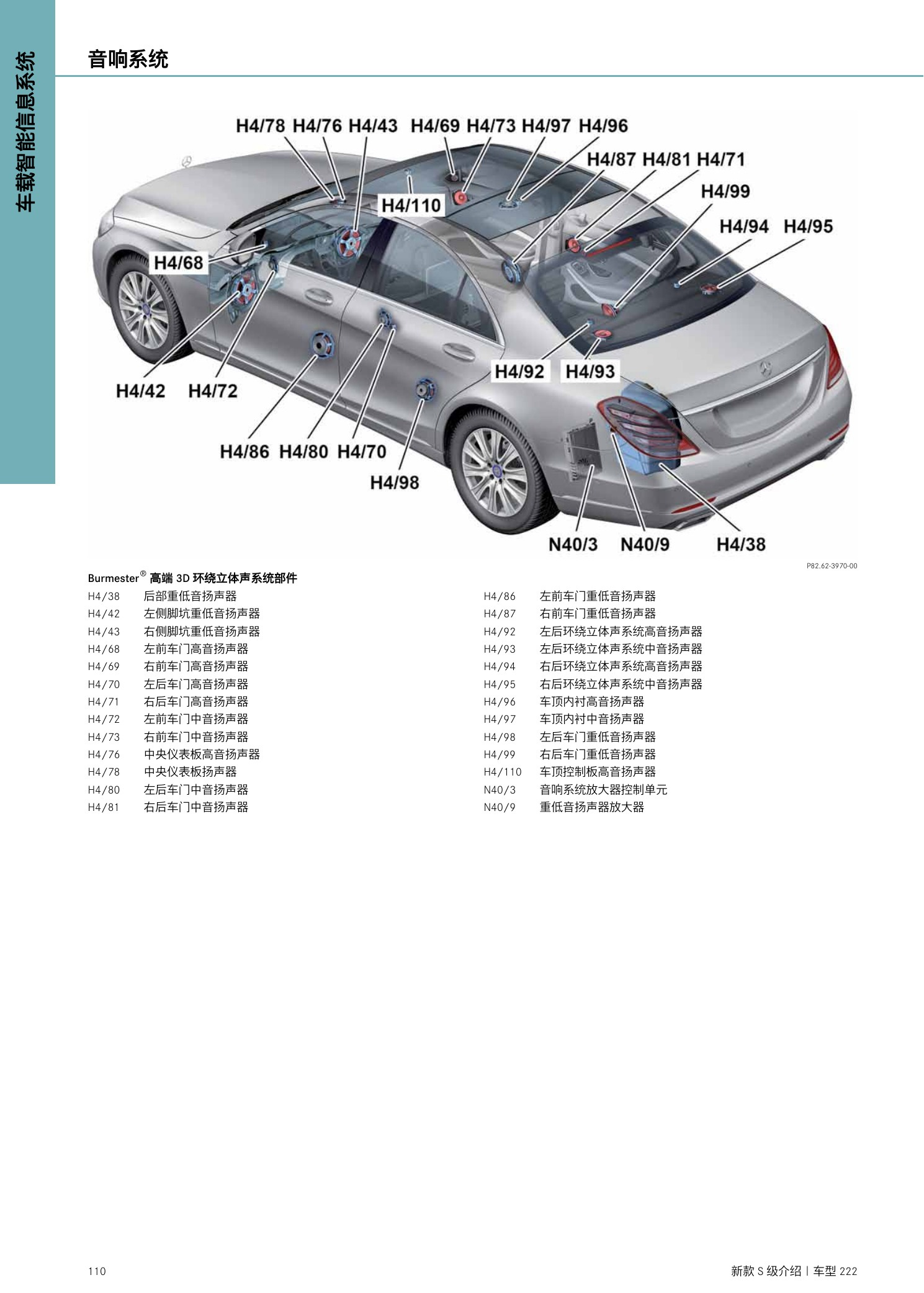

W222新S级维修介绍原第110页。
W222新S级维修介绍原第111页。

八、车身、维修信息、工具与附录

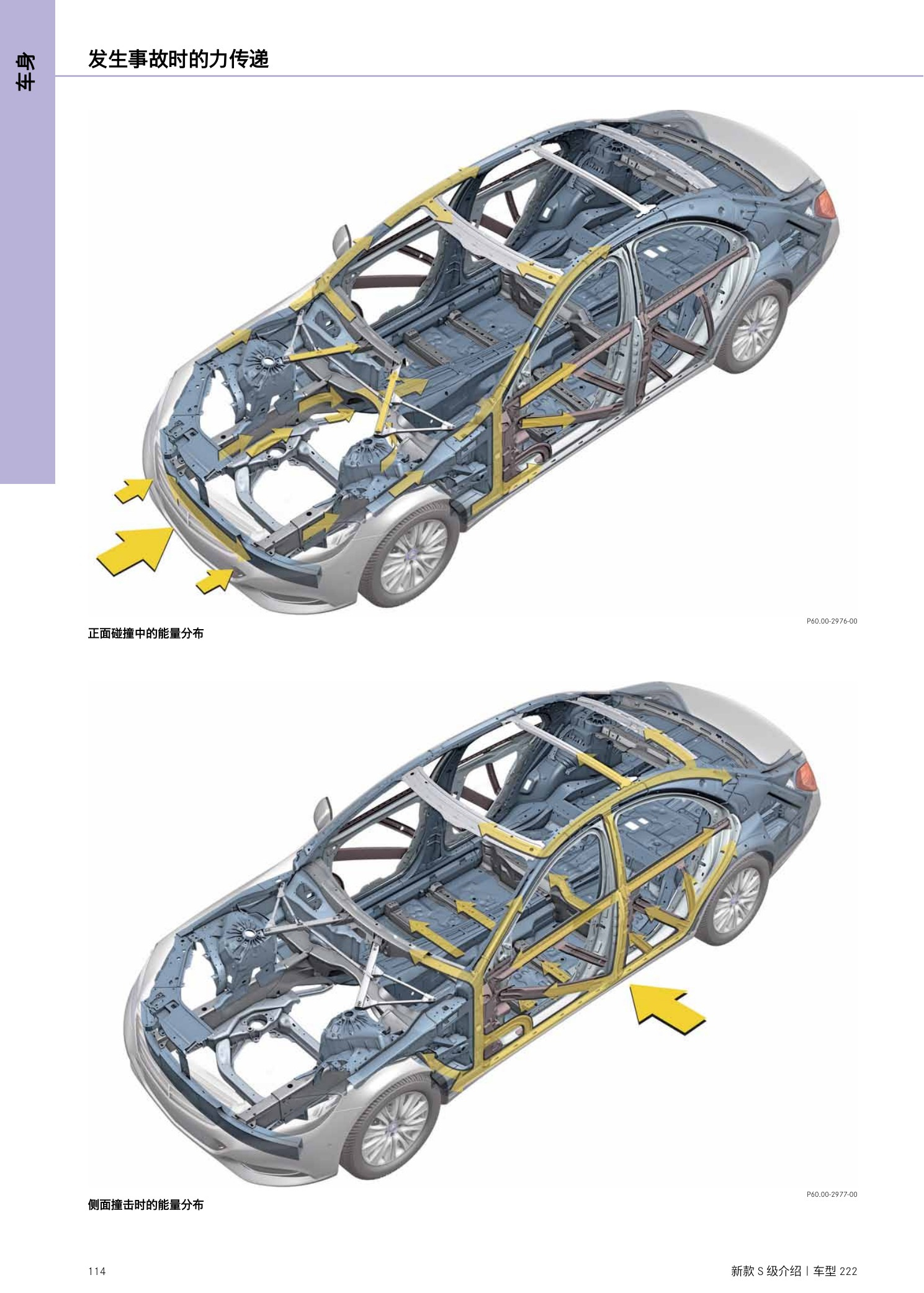

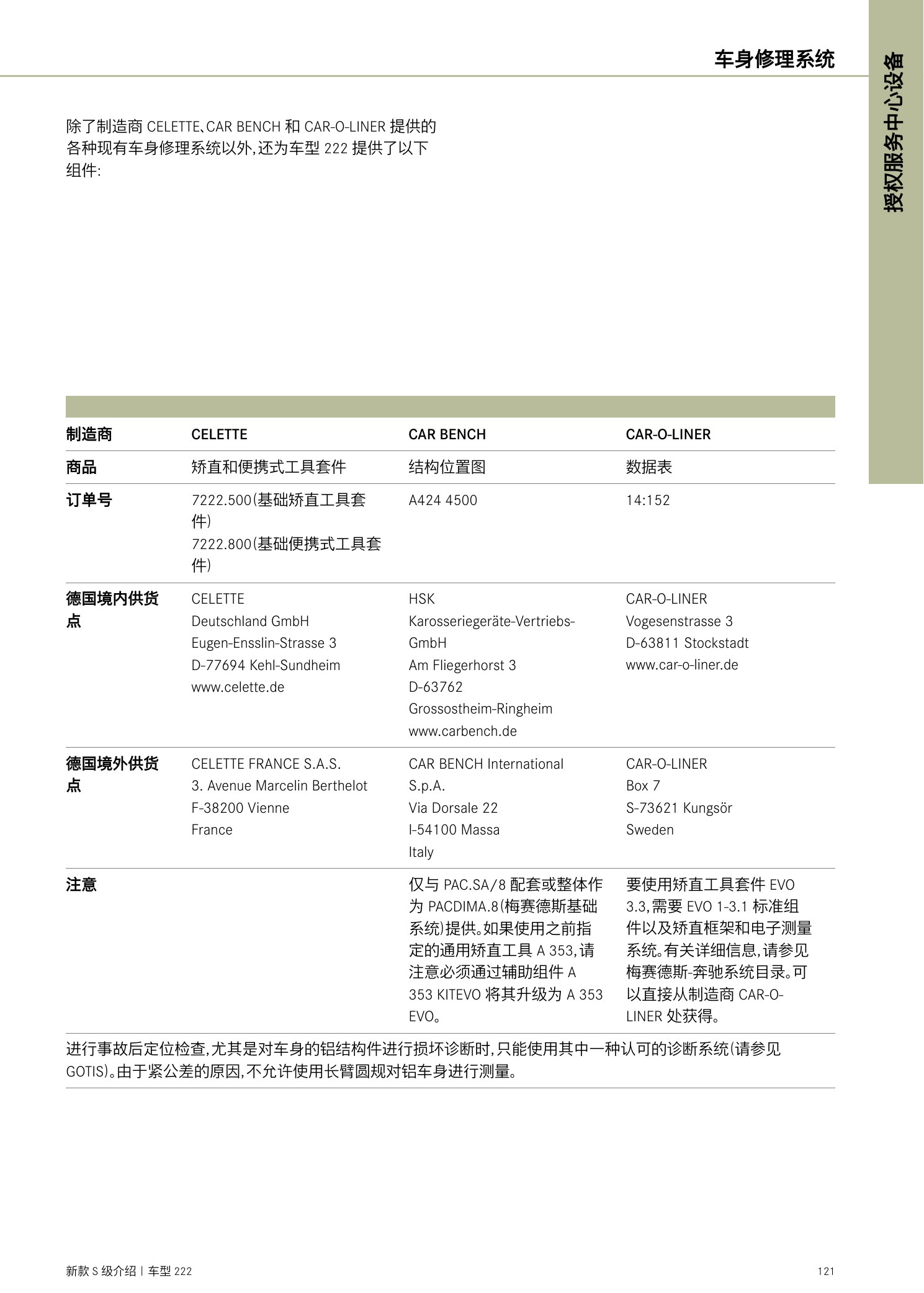

末尾保留车身外壳和事故力传递、作业说明、专用工具、车身修理系统、缩写、索引和备忘页。

W222新S级维修介绍原第112页。

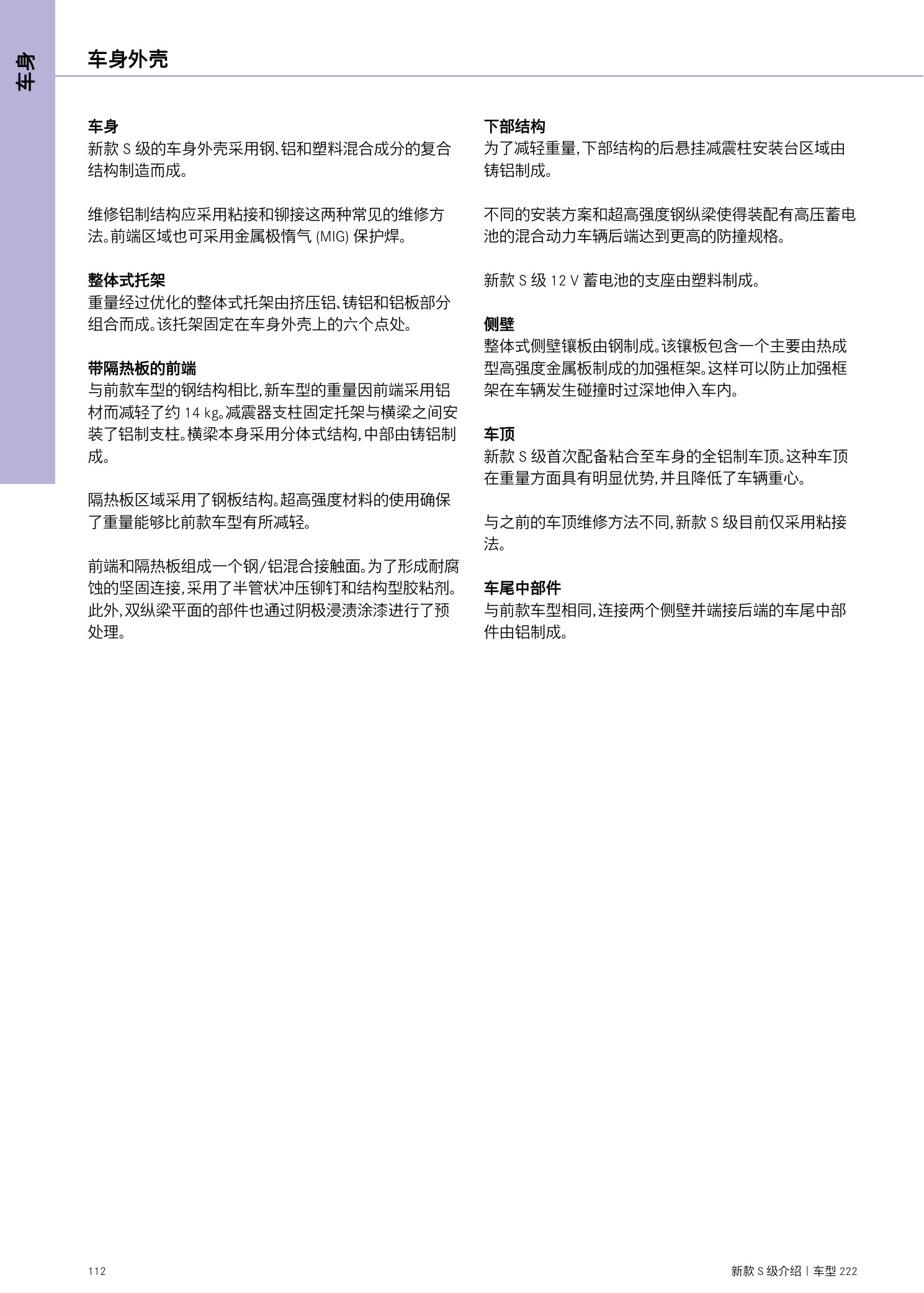

W222新S级维修介绍原第113页。

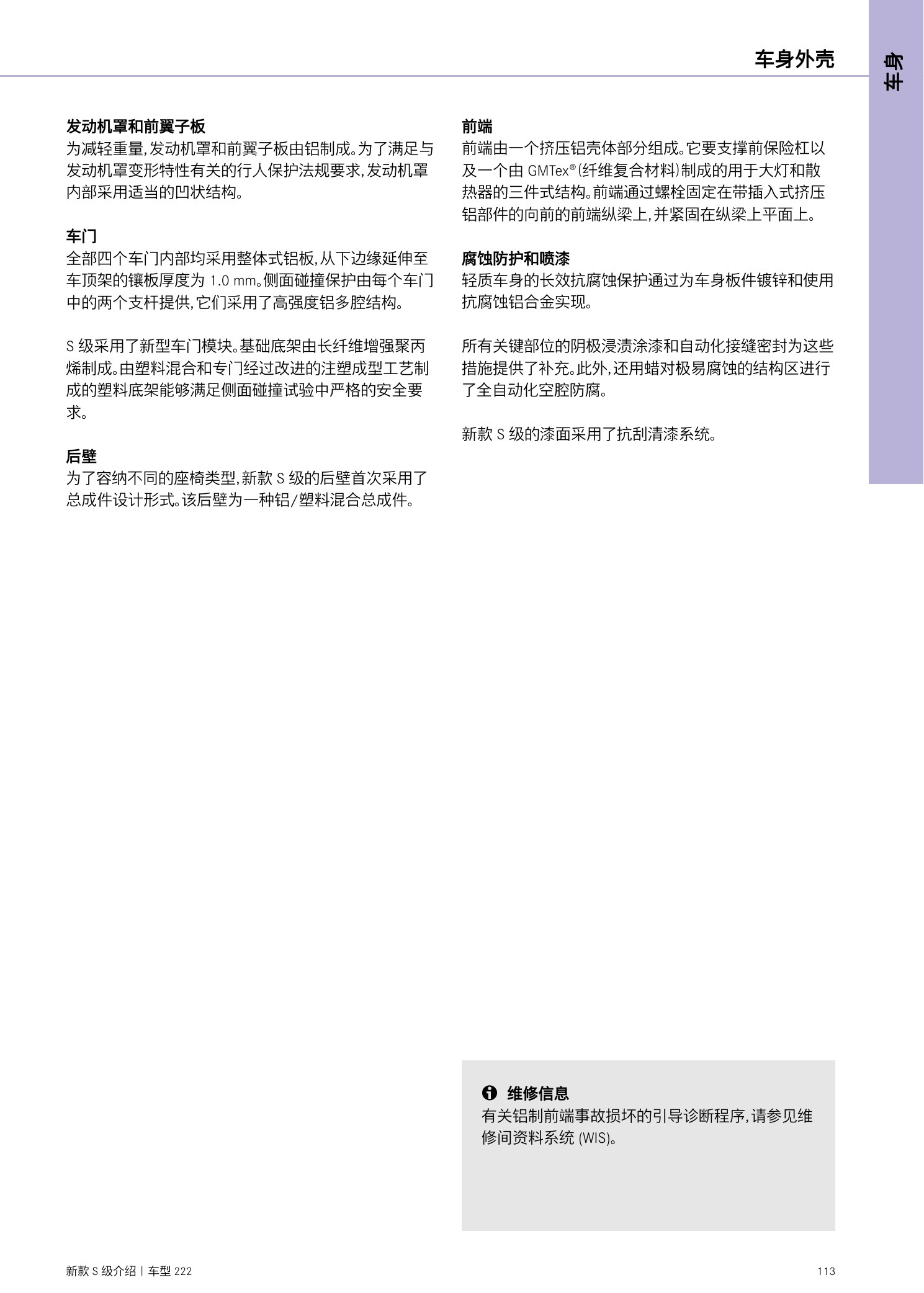

W222新S级维修介绍原第114页。
W222新S级维修介绍原第115页。
W222新S级维修介绍原第116页。

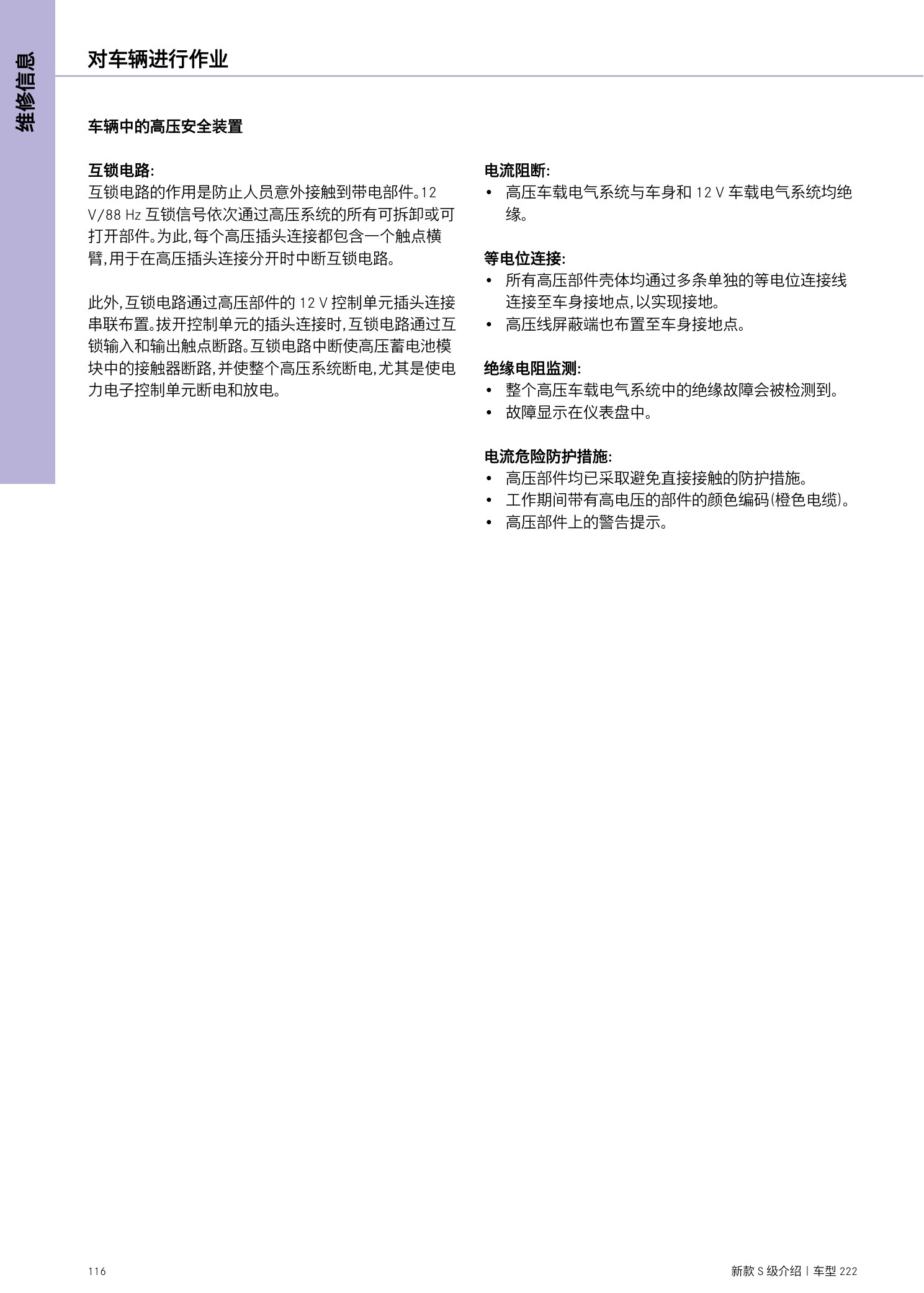

W222新S级维修介绍原第117页。

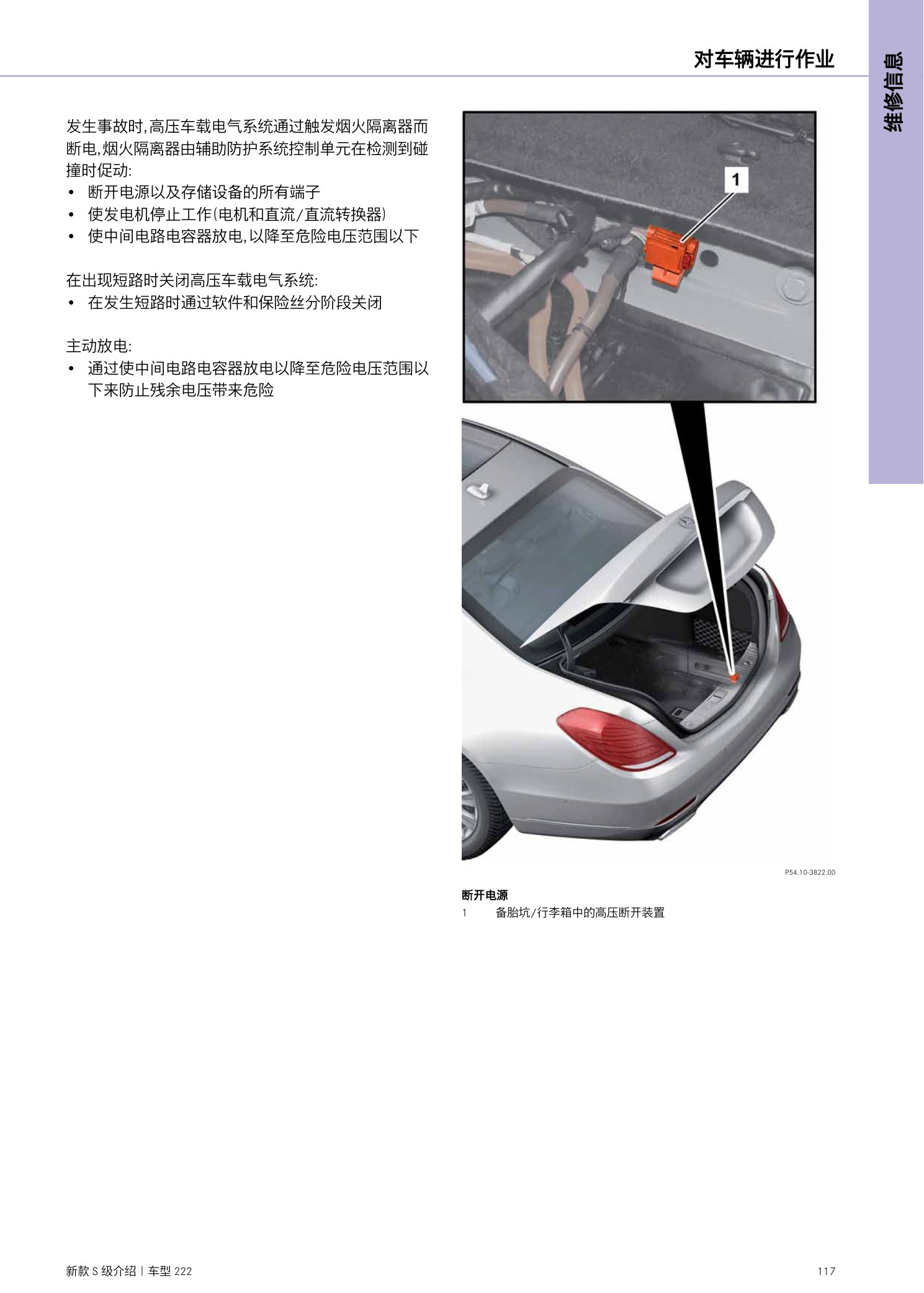

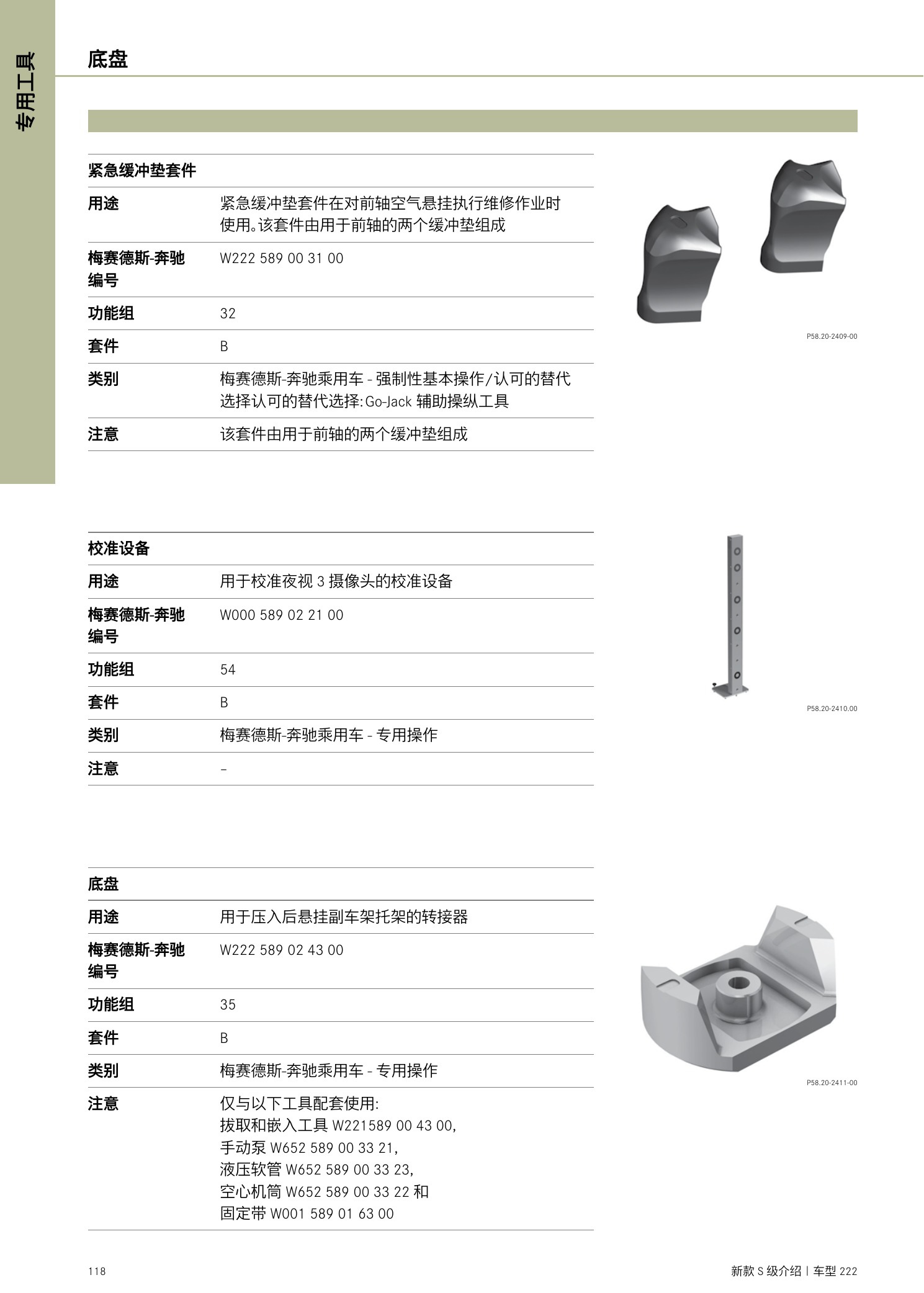

W222新S级维修介绍原第118页。
W222新S级维修介绍原第119页。

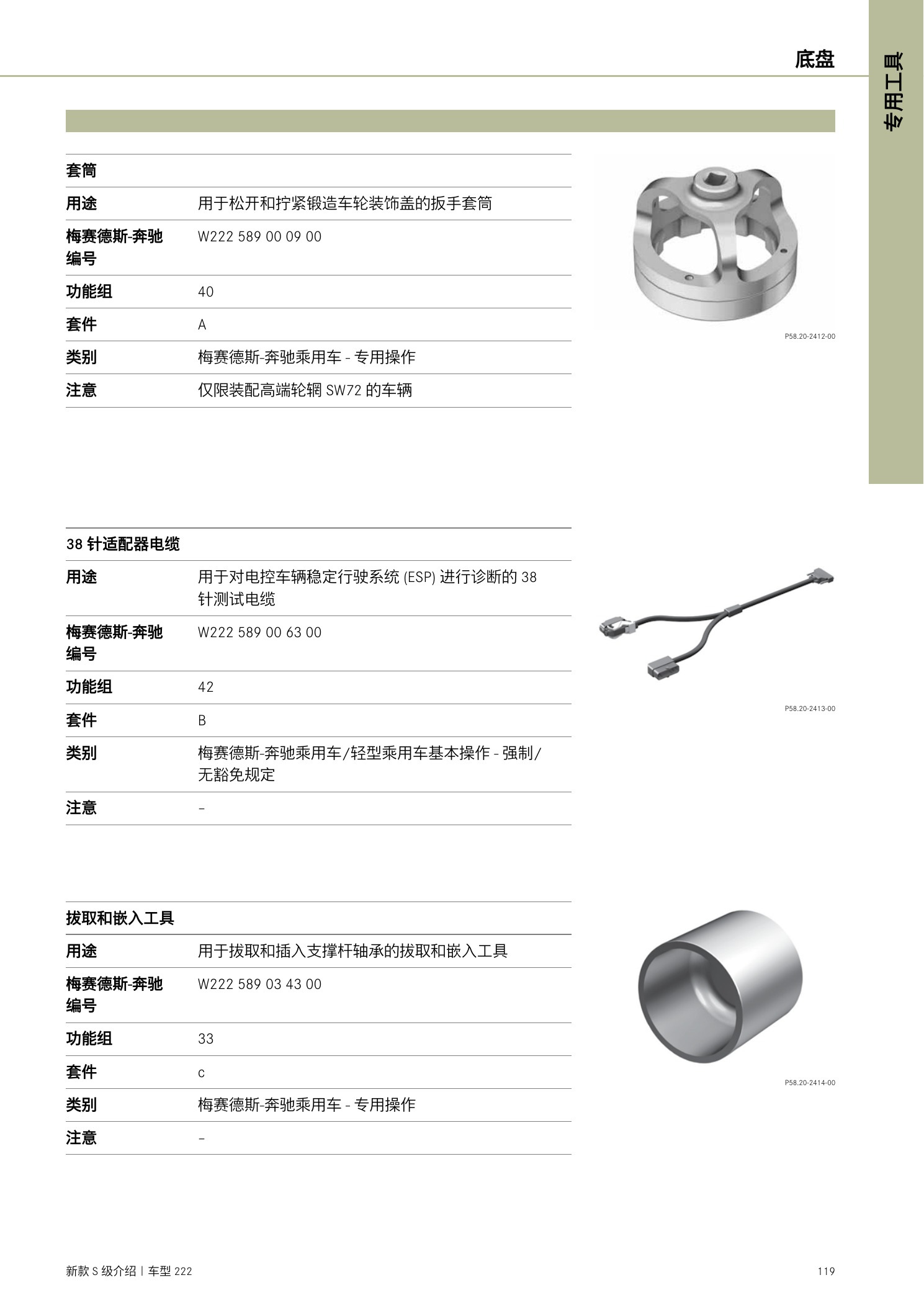

W222新S级维修介绍原第120页。

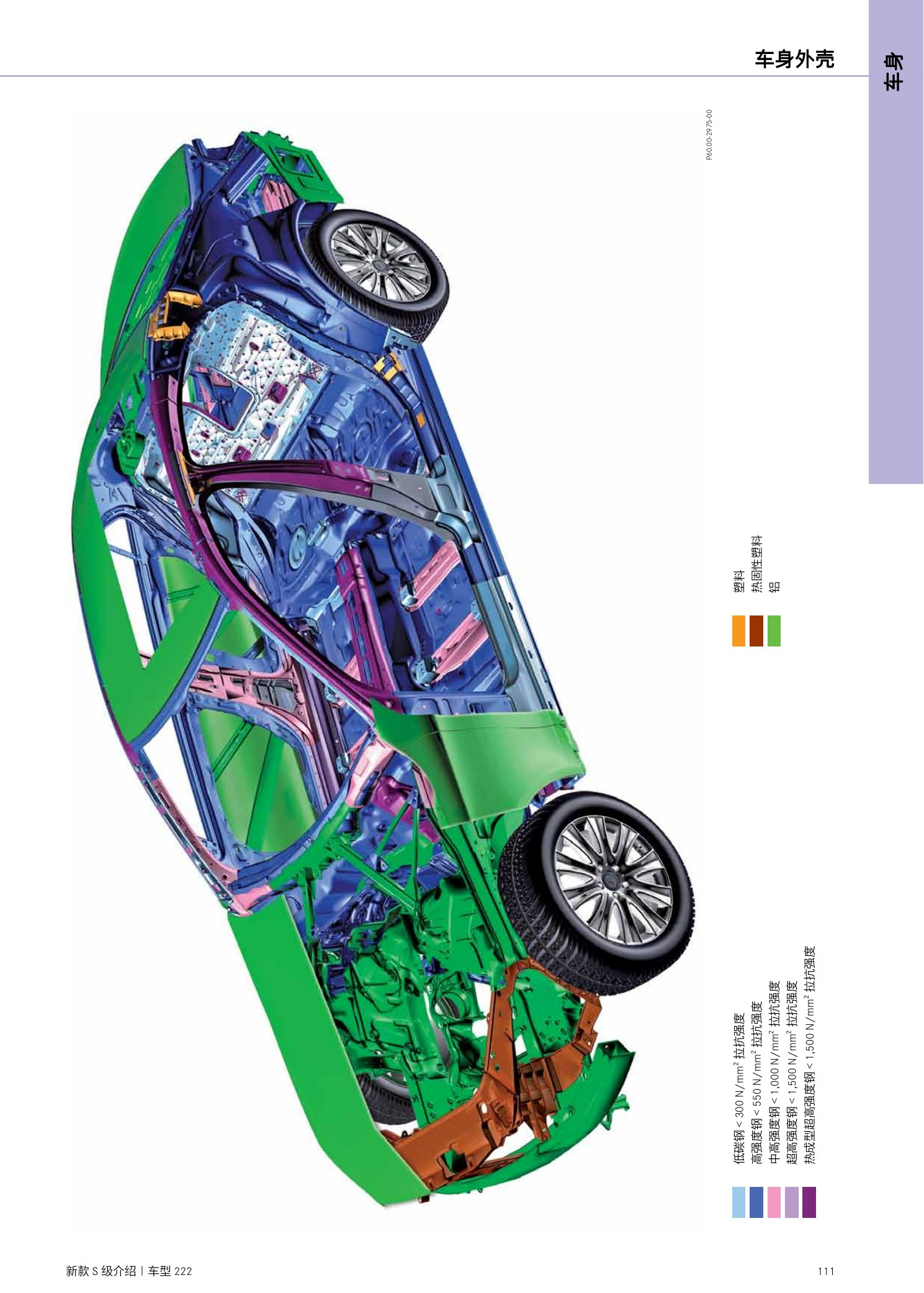

W222新S级维修介绍原第121页。
W222新S级维修介绍原第122页。

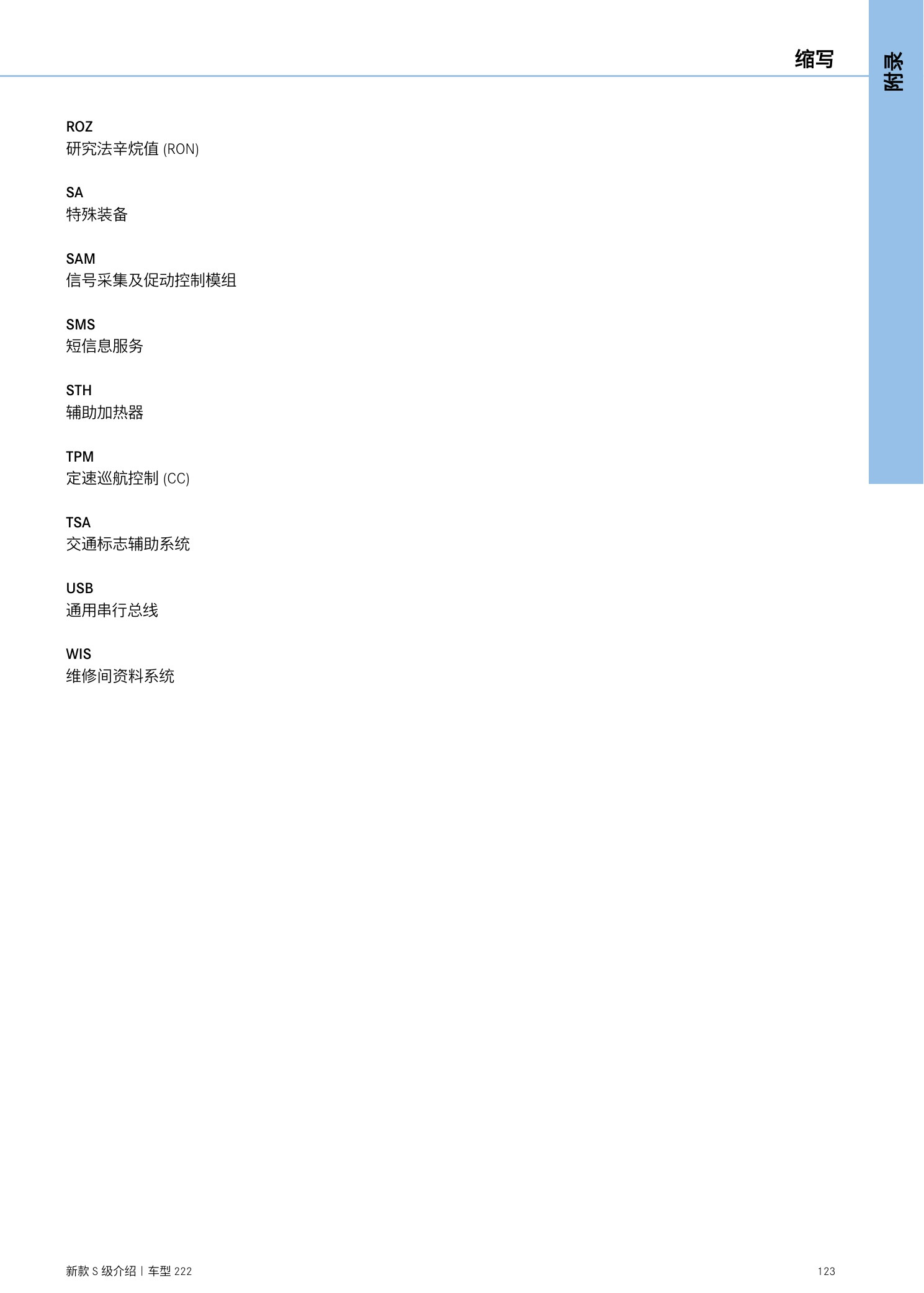

W222新S级维修介绍原第123页。
W222新S级维修介绍原第124页。

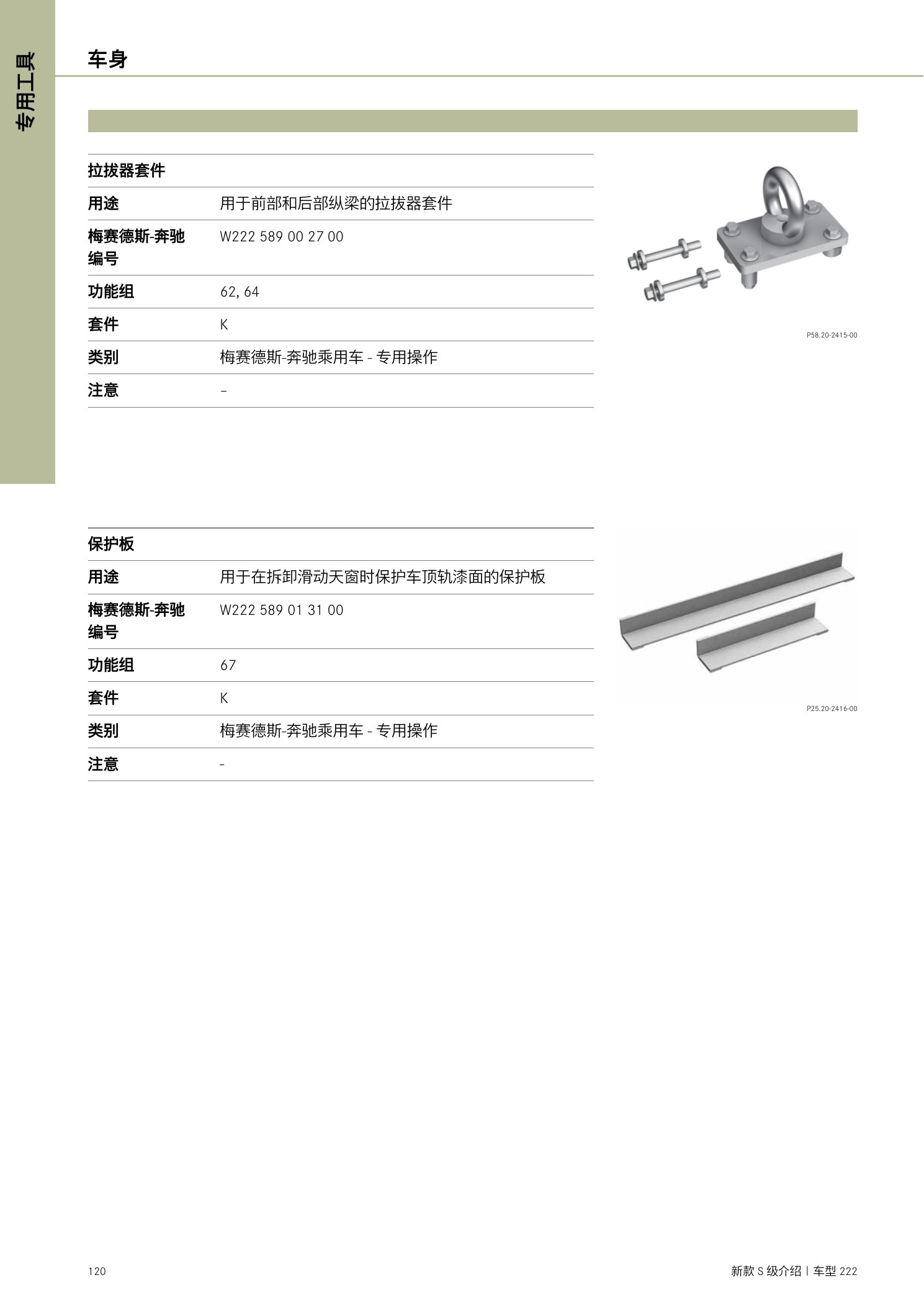

W222新S级维修介绍原第125页。

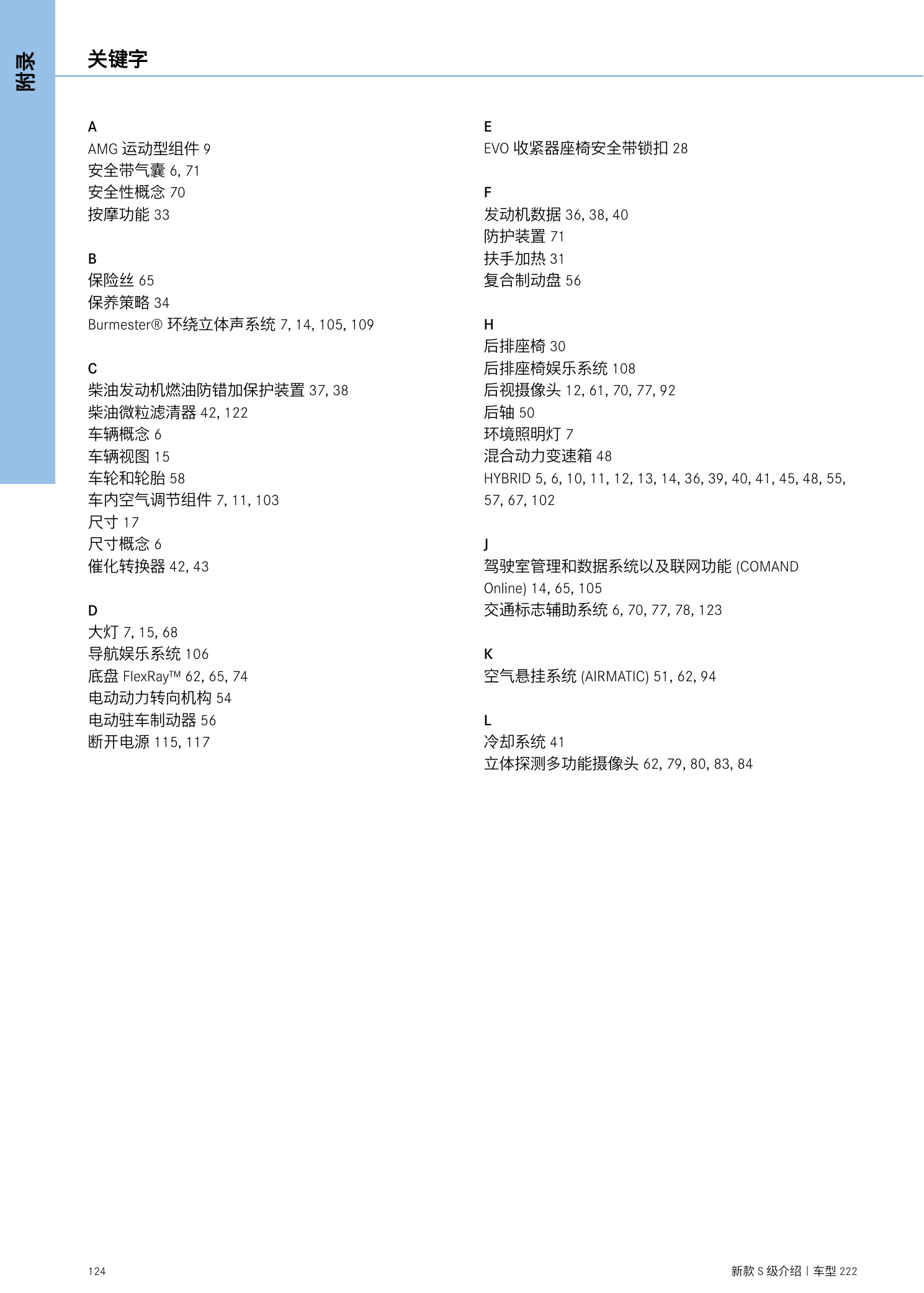

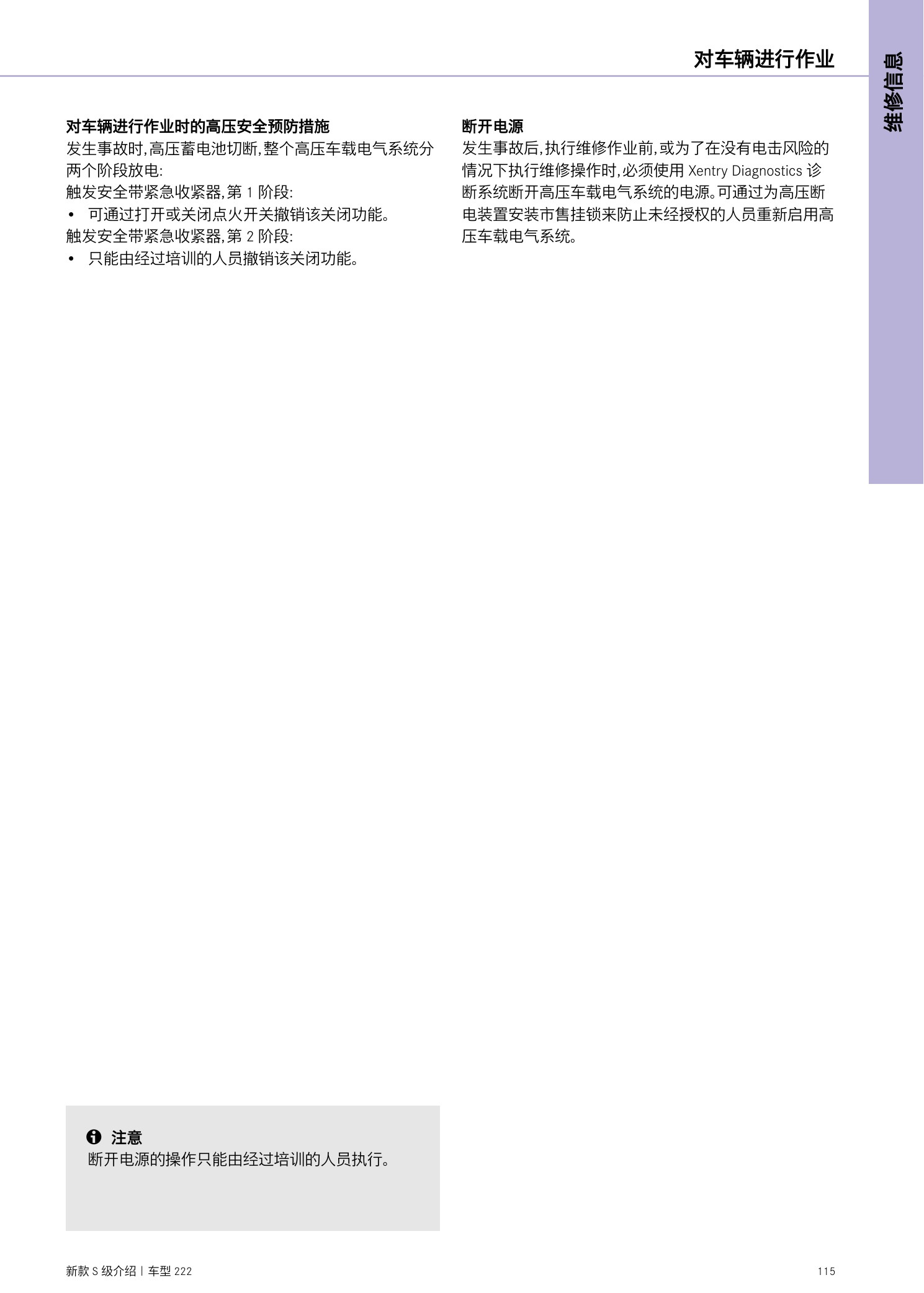

W222新S级维修介绍原第126页。

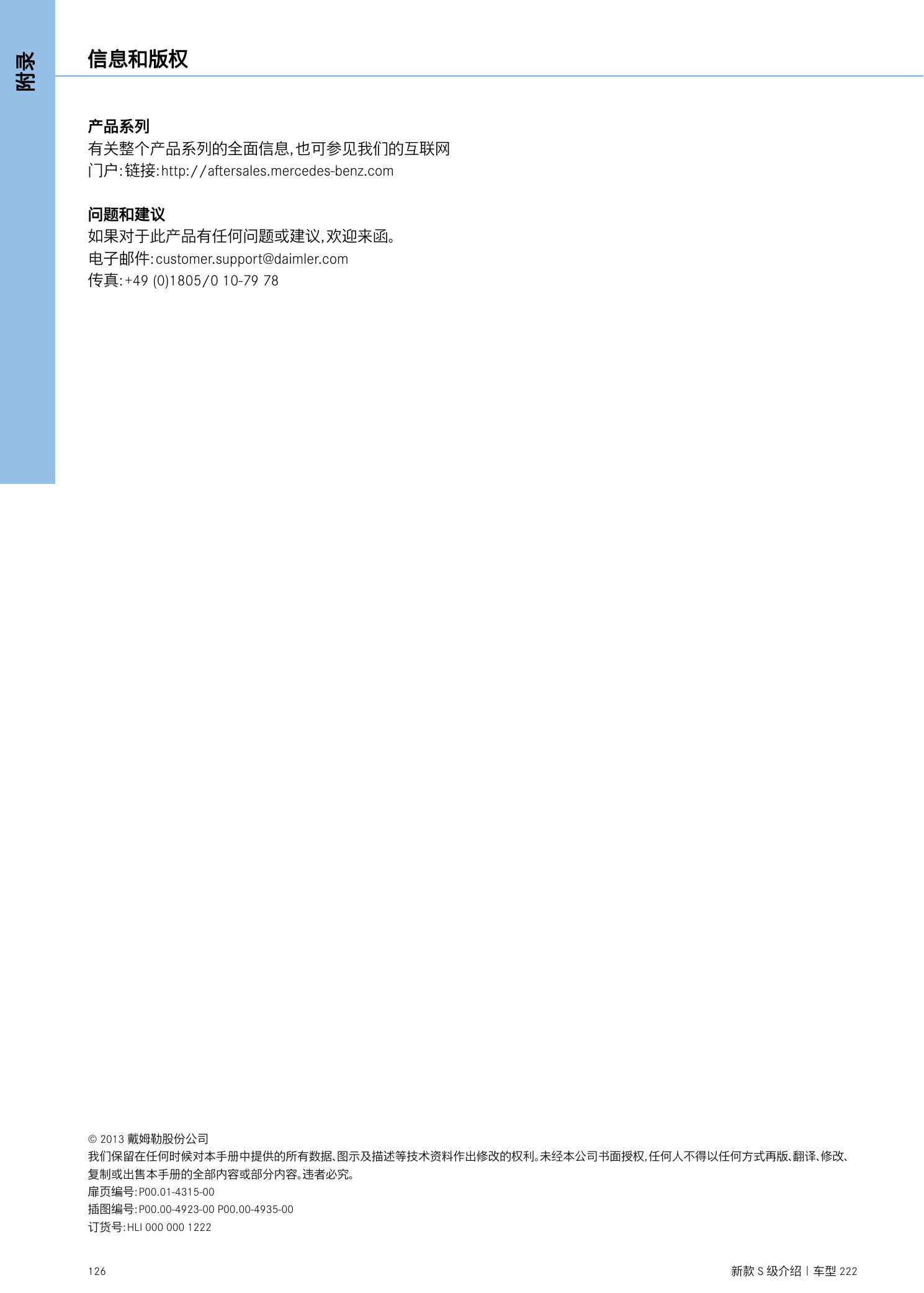

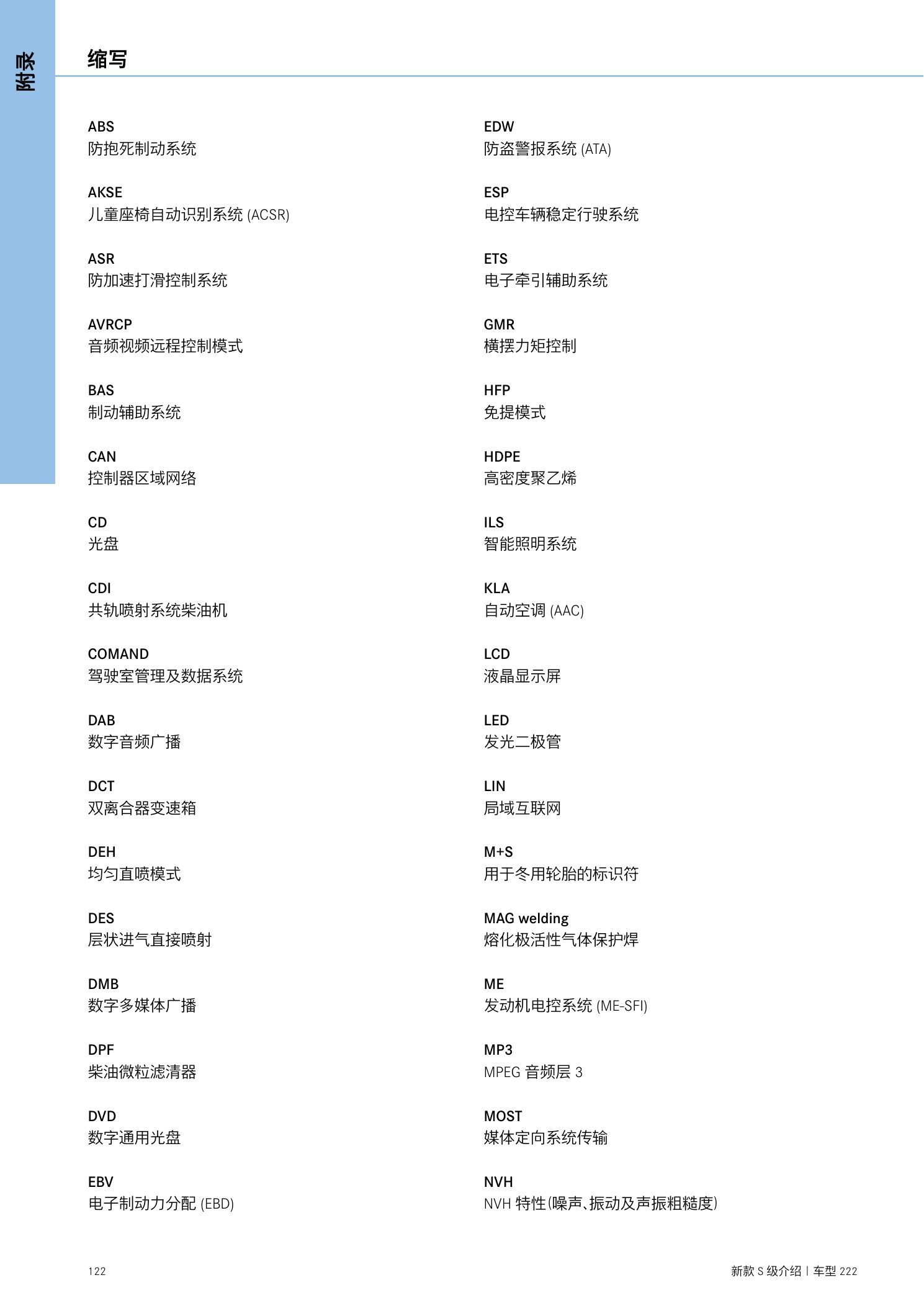

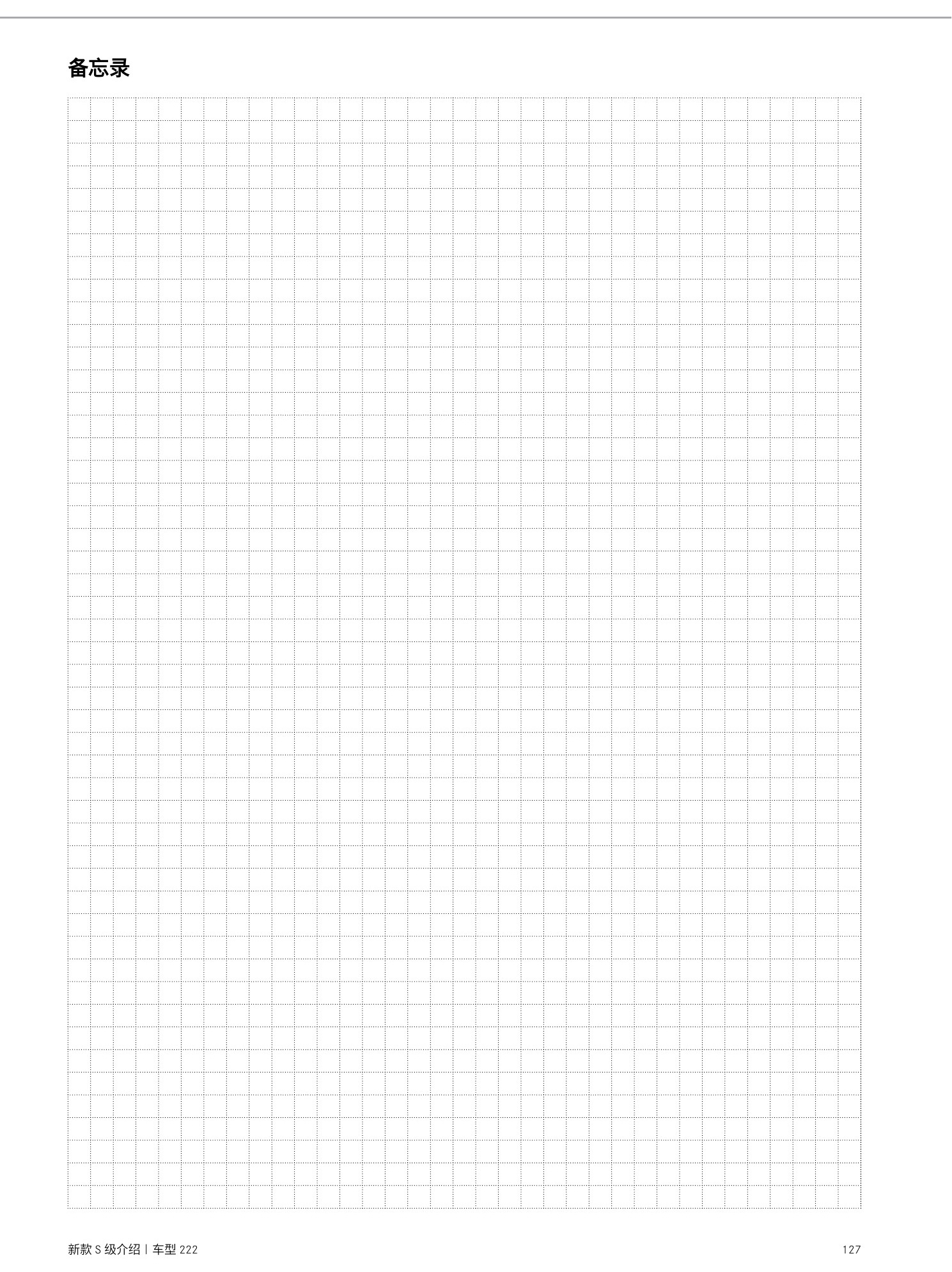

W222新S级维修介绍原第127页。

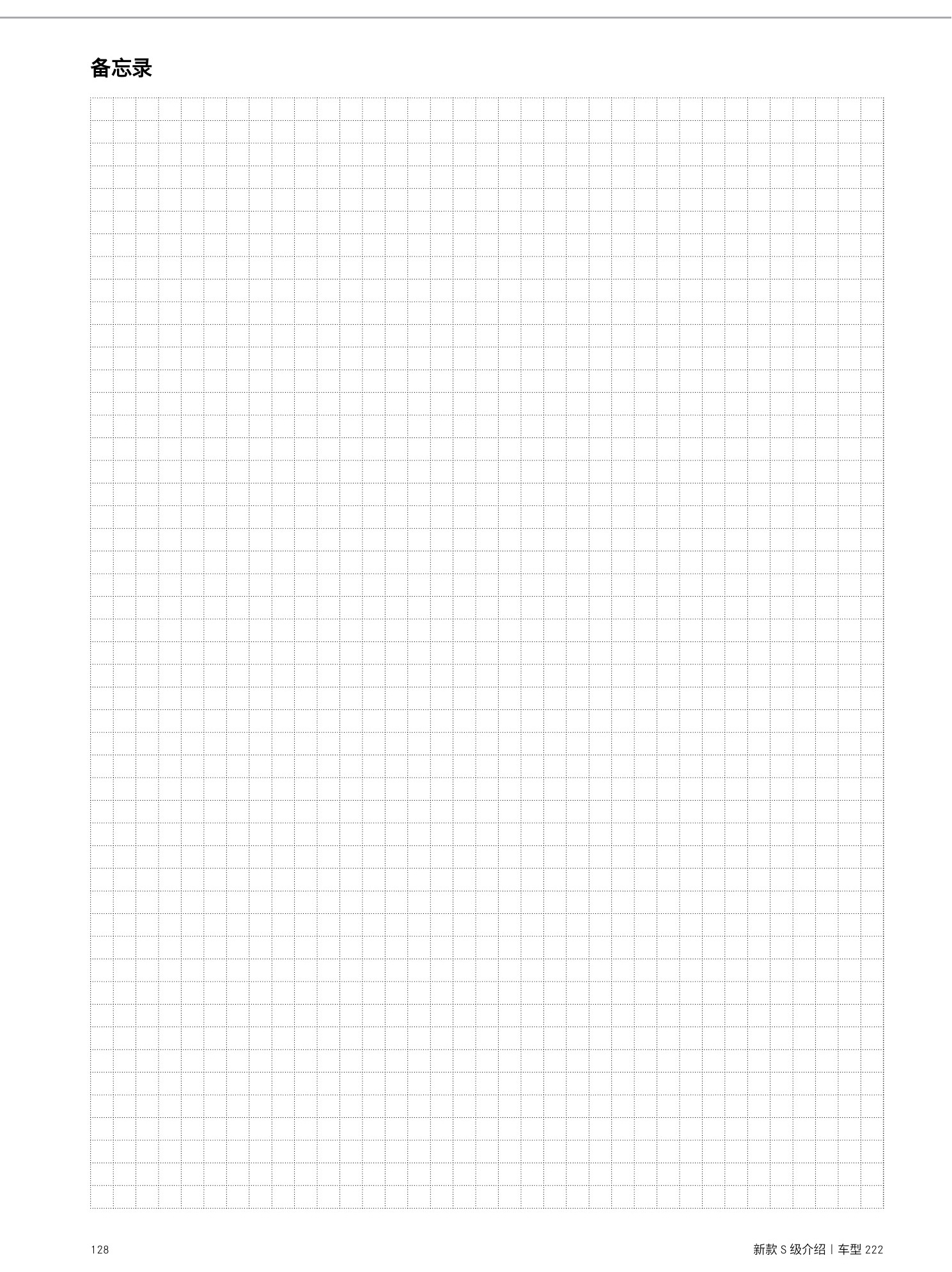

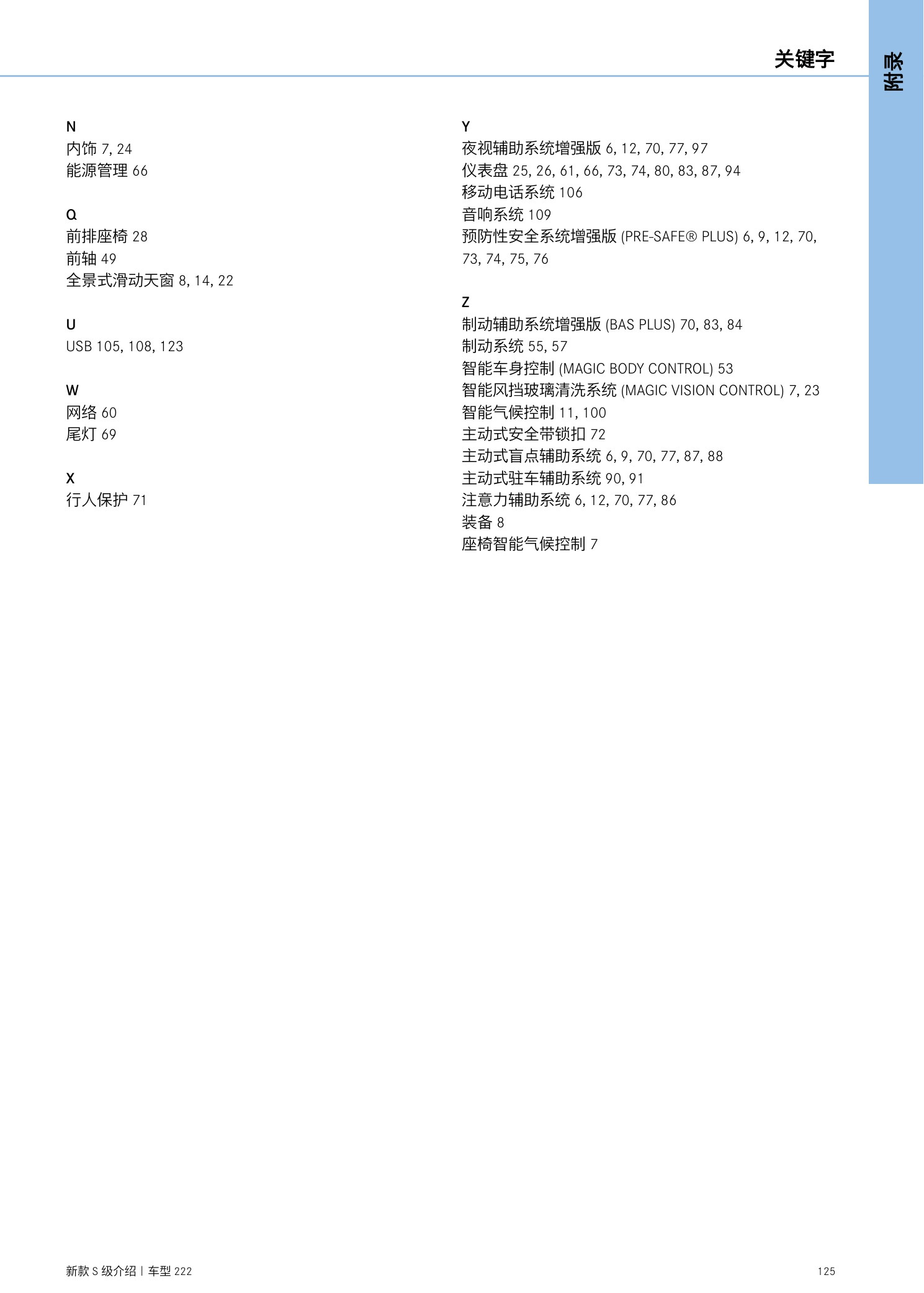

W222新S级维修介绍原第128页。
W222新S级维修介绍原第129页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
