本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | GI13.22-P-019864，版本16 |
|---|---|
| 功能组 | 13.22 单皮带驱动 |
| 日期 | 2009-01-24 |
| 适用范围 | 型号 169、245，带发动机 640 |
一、故障现象与投诉条件
皮带传动的噪音
提示： 附录中的核对表和噪音文件（吵杂声 300 Hz）。
附件
文件 描述
OM640 Brummen KMV_f_.mp3 由于制冷剂压缩机皮带滑轮损坏而产生的噪音
OM640 Brummen Riemenspanner _o_.mp3 由于皮带张紧器损坏而产生的噪音
二、原通告列出的可能原因
。
提示： 皮带张紧器无法带来足够的预紧力。
提示： 损坏代码： 20249 51，皮带张紧器设置错误。
更好地定位噪音的工作步骤：
在发动机运行期间，向吱吱作响的皮带的花纹侧喷水。如果转向辊轴承损坏或发电机自由轮损坏，则该吱吱声不会消
失。
原因 3： 提示： 发动机怠速时会出现吵杂声（范围在 300 Hz）。
B. 皮带张紧器张紧臂中的弹簧张紧力过小。
附件
文件 描述
Checkliste Geraesch BA Riementrieb.pdf 用于检查噪音投诉的核对表
Checklist for Noise Complaints on Belt drive pdf.pdf Checklist for Noise Complaints on Belt drive（驱动皮带上
的噪音投诉核对表）。英语
lista de control para irregularidades.pdf Lista de control para irregularidades por ruidos en la
transmisión por correa. ESP
Liste de controle bruits sur transmission par courroie.pdf Liste de contrôle bruits sur transmission par courroie
France
Check list per le contestazioni relative ai rumori della tras-
missione a cinghia.pdf
Check list per le contestazioni relative ai rumori della tras-
missione a cinghia. 意大利语
三、检查与补救步骤
。
在车型系列 169 的车辆上出现：截至车辆识别号 J 391 295；车型系列 245：截至车辆识
别号 J 173 923
1. 降低发动机和前轴托架 （AR 01.00-P-3000AL）
/更换 V 型拉力滑轮皮带。 （AR13.22-P-1202AL）
3. 松开制冷剂压缩机并置于一侧。 （AR83.55-P-5300AK）
4. 松开螺钉“带 V 型拉力滑轮皮带的支架”。 （AR13.25-P-3300AL）
套筒（图 1）。此
接。为此松开空调压缩机！
力矩拧紧螺栓。 （AR13.25-P-3300-01AK）
障。
须一起更换。
更好地定位噪音的工作步骤：
须更换制冷剂压缩机皮带滑轮中的减震橡胶件。
提示： 见 TIPS 文档：在带有 OM 640（设计组 83.55）的车型系列中，空调处于停用状态时发出咔嗒声
加热
来提高发电机负荷。如果出现吵杂声（300Hz），则更换皮带张紧器。使用损坏代码 20249 / D3。
附件
文件 描述
Bild 1.jpg 图 1
P13.25-2032-11.jpg 图 2
Reparaturlosung Riementrieb OM 640pdf.pdf 图 3
remedy for spueaking belt.pdf Remedy for squeaking belt（对于发出吱吱声的皮带的解
决措施）
caused by deformed alternator（产生原因是交流发电机变
形）。英语
Solucion de reparacion para correas que hacen chirridos
provocados por deformacion del alternador.pdf
Solución de reparación para
correas que hacen chirridos
provocados por deformación
del alternador. ESP
Solution de reparation en cas de couinement de la cour-
roie provoque par la deformation de l_alternateur.pdf
Solution de réparation en cas de
couinement de la courroie provoqué
par la déformation de l'alternateur. 法语
Soluzione di riparazione per le cinghie che cigolano a
causa della deformazione dell_alternatore.pdf
Soluzione di riparazione per le
cinghie che cigolano a causa della
deformazione dell‘alternatore. 意大利语
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A9459920025 套筒 2 截至车辆识别号尾号 1J 108 539，带
发电机 ET 编号： A640 154 02 02
X
发电机（带 ET 编号： A640 154
0302）
X
在发电机支架和油底壳之间。 X
A0019937796 V 型拉力滑轮皮带 1 Silent-Crip 皮带 X
发电机（带 ET 编号： A640 154
0302）
X
A6402003370 皮带张紧器 1 发动机，带制冷剂压缩机。 X
A6402003270 皮带张紧器 1 发动机，不带制冷剂压缩机。 X
操作号与损坏代码
容 时间 损坏代码 提示
02-5439 校准发电机和皮带张紧器 20249 51 原因 1 & 2
V 型拉力滑轮皮带的收紧器 20249 D3 皮带张紧器失灵。原因 3
WIS参考
AR01.00-P-3000AL 降低 / 抬高发动机和前轴托
架
补救
V 型拉力滑轮皮
带
补救
制冷剂压缩机 补救
支架和 V 型拉力
滑轮皮带收紧器
补救
AR13.25-P-3300-01AK 支架和 V 型拉力滑轮皮带收
紧器的紧固顺序
链接见维修说明“AR13.25-P-
支架和 V
型拉力滑轮皮带收紧器”
补救

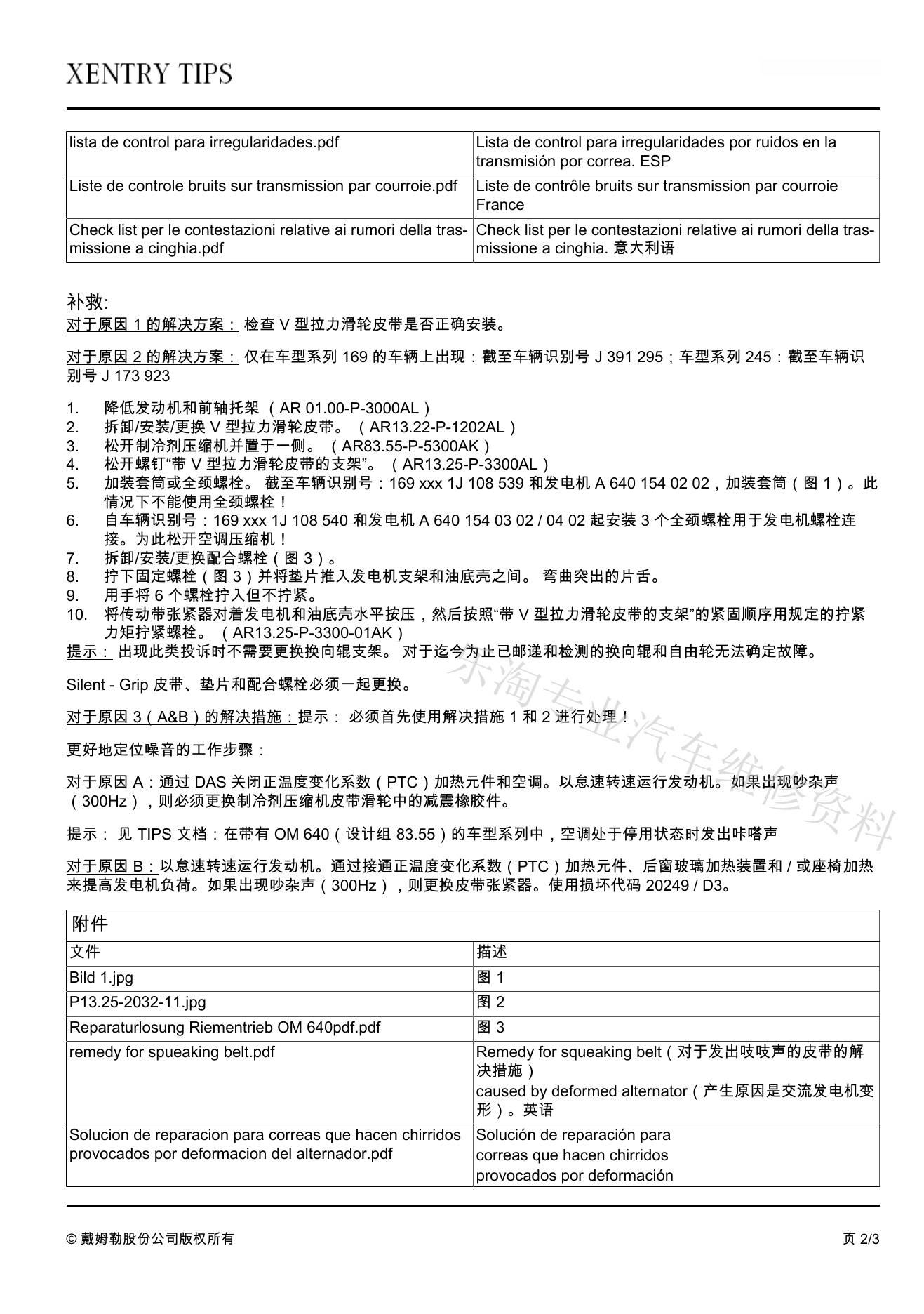

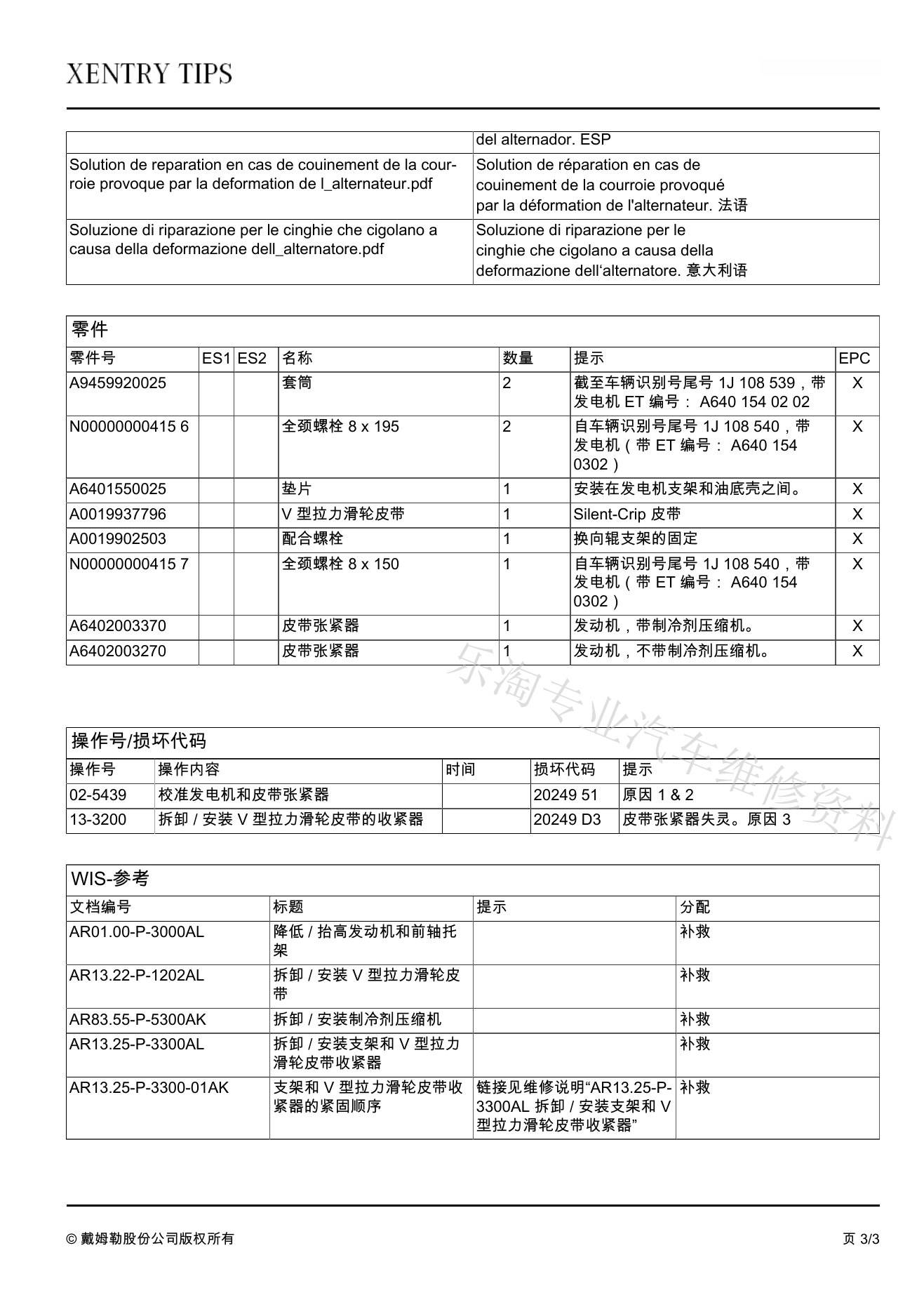

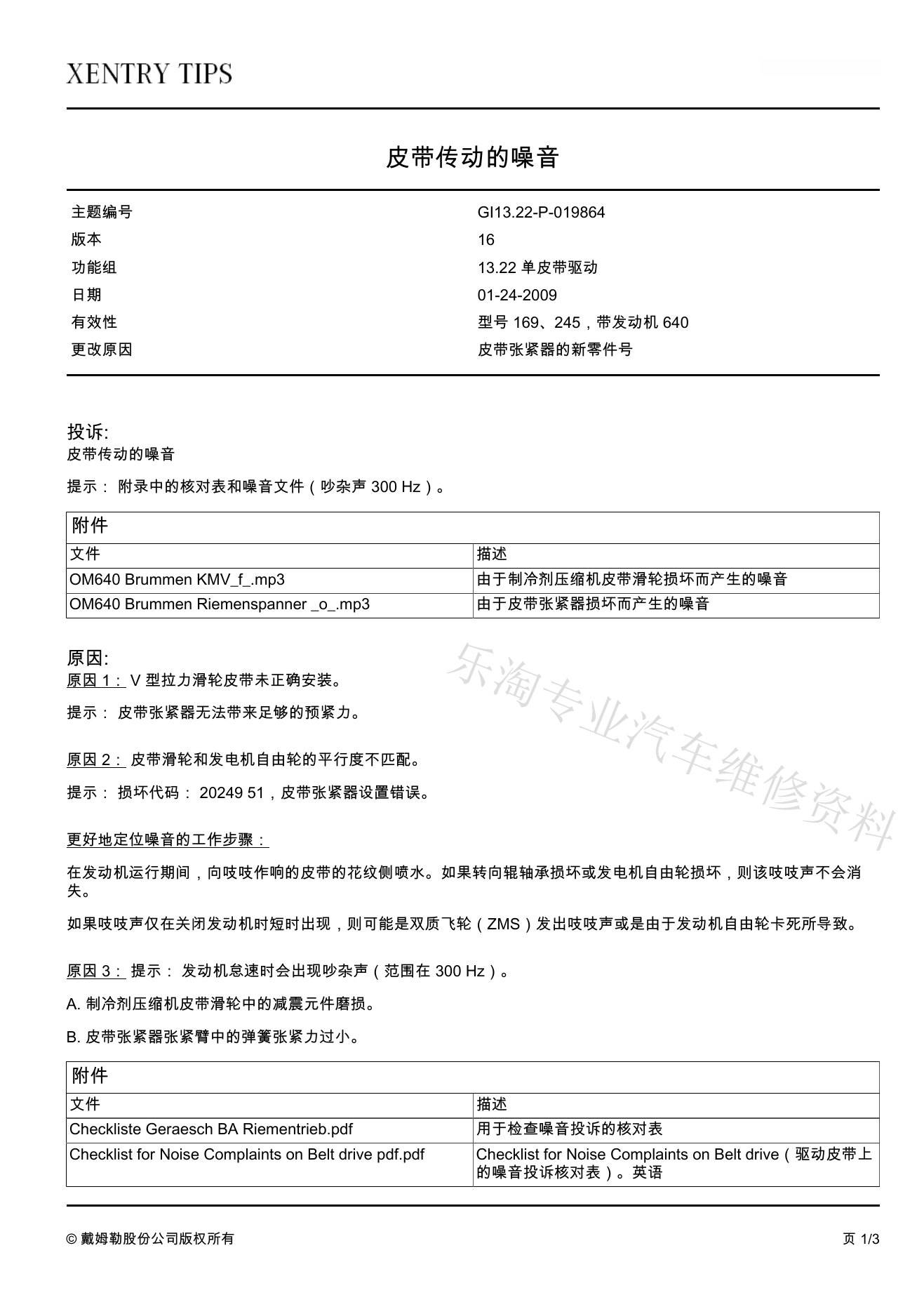

5、原始TIPS通告页面
以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
