奔驰W216/W221 M272/M273控制单元供电培训：上电自检、端子87与掉电诊断

遇到发动机控制单元无法通信、偶发无法启动或熄火后静态电流偏高时，维修中常把“控制单元没有响应”直接理解为控制单元损坏。对特定奔驰M272.9/M273.9车型而言，ME-SFI从点火信号、继电器供电到内部启动和关闭，是一条有先后关系的链路。诊断的第一步不是换件，而是确认故障发生在输入、供电、控制单元响应，还是关闭与休眠阶段。

资料定位与适用边界

本文依据梅赛德斯-奔驰GF07.61-P-3005MIS《ME-SFI点火开关打开，功能》和GF07.61-P-3006MIS《ME-SFI点火开关关闭，功能》，资料日期均为2009年6月25日，项目存档版2019年4月10日。资料适用于始自2009年款/2008改款年份的部分W216.3、W221.0/1，发动机为M272.9或M273.9，并列有排除车型。它不代表所有M272/M273、所有市场或后续软件版本。实车必须先按VIN、发动机代码、保险继电器配置和最新电路图核对。

打开点火开关后发生什么

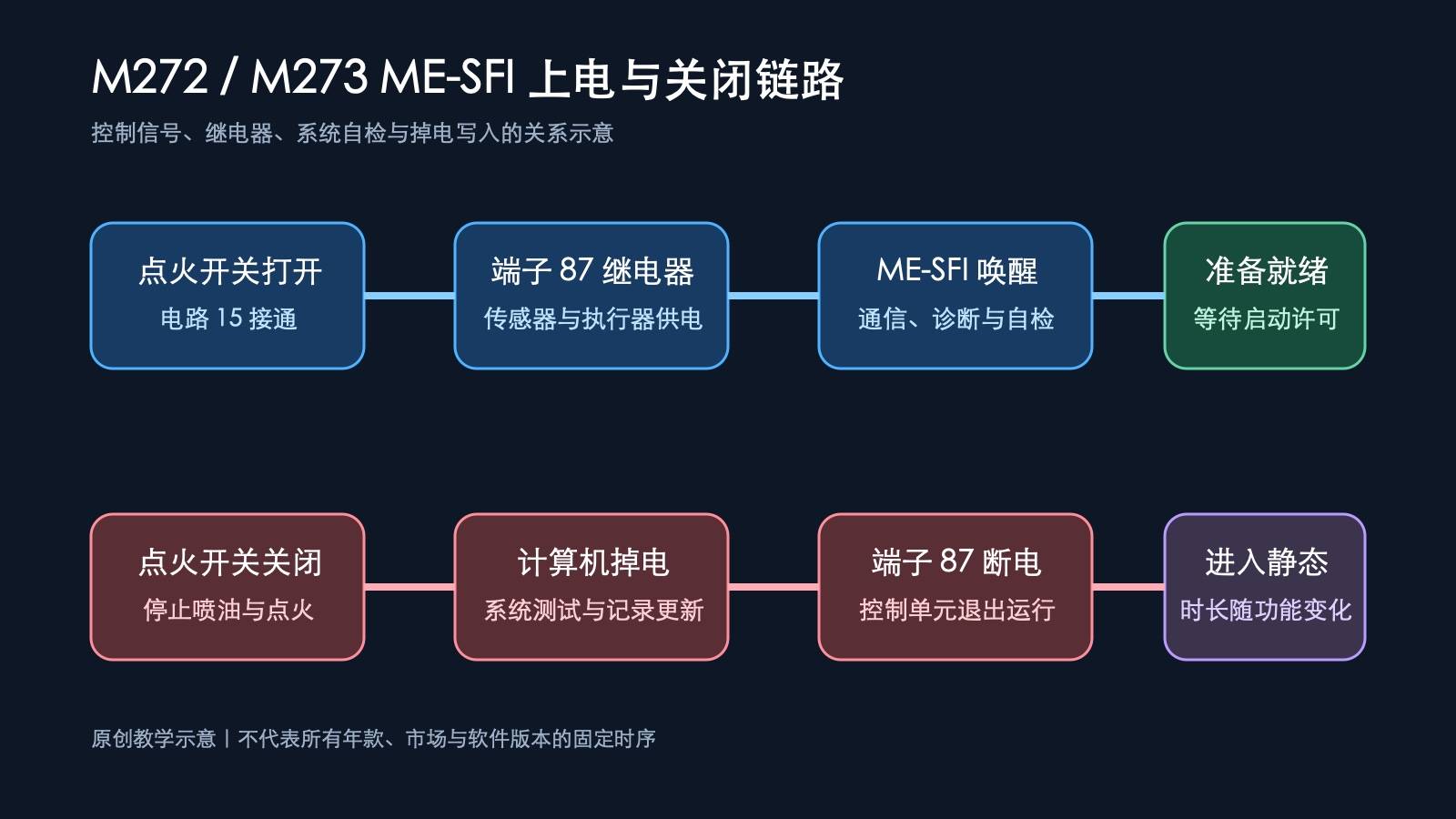

原资料确认：电子点火开关通过电路15继电器把车载电压接入电路15；ME-SFI识别电路15有电后，以接地信号促动发动机端子87继电器。继电器闭合后，端子87的不同支路为ME-SFI及相关传感器、促动器供电，控制单元才进入运行状态。也就是说，诊断插头能供电、点火开关能转动，并不等于发动机控制支路已经获得合格的带载电压。

上电后原资料列出的动作包括：仪表发动机诊断指示灯检查、与电子点火开关交换电路50和驾驶认可信息、允许通过诊断接口读取故障存储器，并可能执行节气门回缩弹簧检查、位置调节器自适应以及进气翻转活门极限位置检查。上述动作是判断“控制单元已真正唤醒”的观察点，但是否出现、出现顺序和持续时间仍应以对应车辆诊断引导为准。

关闭点火开关为何不会立即静止

关闭点火开关后，ME-SFI收到“电路15断开”，先停止喷油嘴和点火线圈控制，使发动机停止，再进入计算机掉电过程。原资料说明，掉电阶段会执行系统测试并更新故障码存储器；基础过程约为数秒，但车载诊断、驾驶认可或热量管理等功能可能让它持续更久。完成后端子87继电器释放，发动机控制与车载电气系统断开。

这一区分对静态电流诊断很重要：点火关闭后短时间仍有活动，不等于继电器粘连或控制单元不休眠；反过来，等待时间到了也不能只凭听不到继电器声就判断已正常关闭。应按车型规定的静置条件，记录端子状态、总线活动和电流变化。本文不把原资料的示例时长当成所有车辆的固定判据。

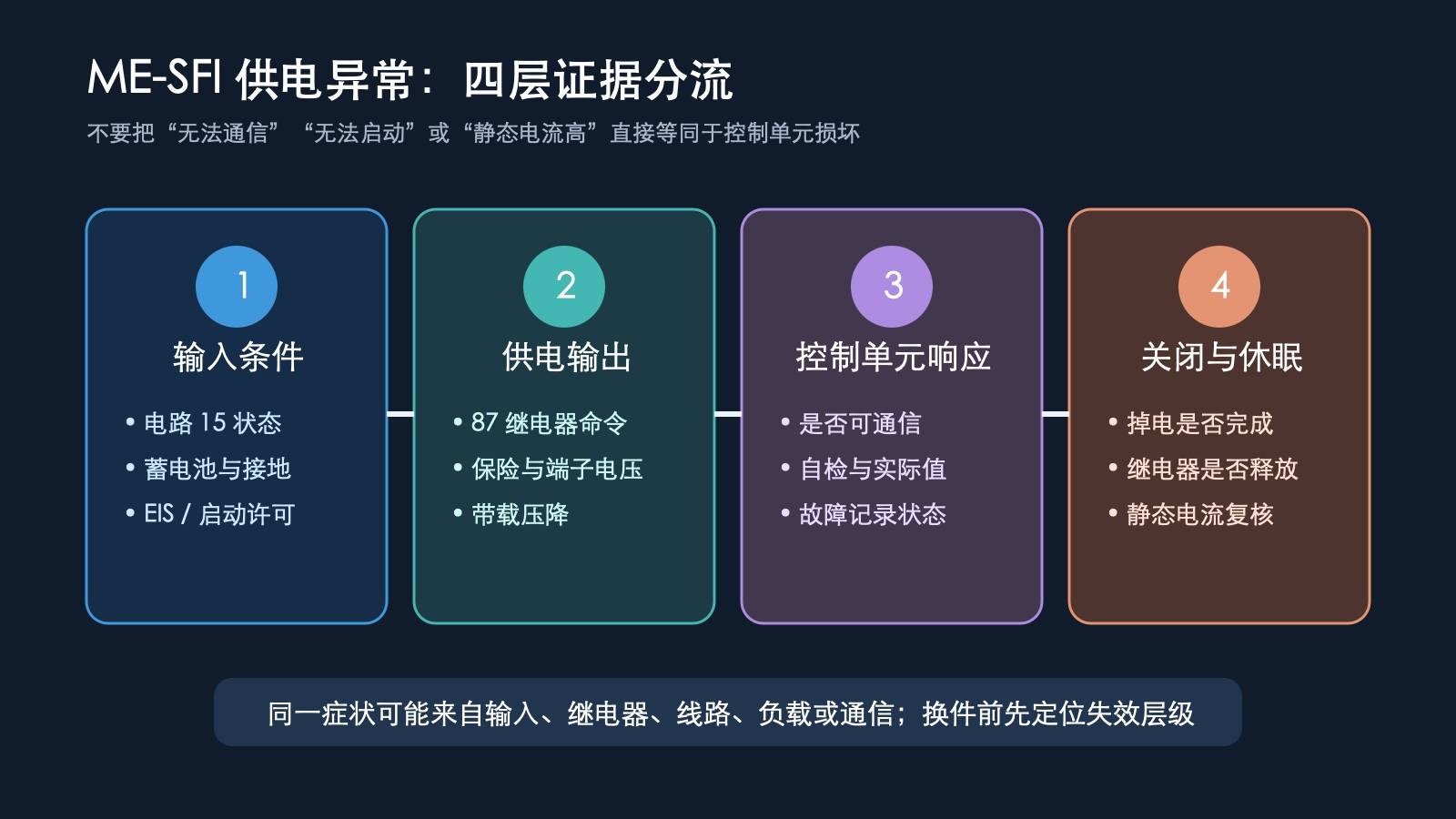

无法通信、无法启动怎样分层检查

1. 先保存现场：确认症状发生时的蓄电池电压、钥匙状态、仪表表现、快速测试结果和故障冻结帧。低电压造成的多控制单元报码应与单一ME故障区分。
2. 核对输入条件：依据正式电路图检查电路15、驾驶认可和相关CAN信息是否到达；不要用跨接方式绕过防盗或启动许可。
3. 验证端子87供电：检查对应保险、继电器命令、继电器输出和ME端子处电压，并进行合规的带载压降测量。空载测得蓄电池电压，不代表接触电阻和线路在负载下正常。
4. 确认控制单元响应：比较通信、内部电源实际值、自检动作和故障记录状态。若供电与接地合格仍无响应，才进入控制单元及网络终端的进一步诊断。
5. 检查关闭链路：复现熄火后异常时，观察掉电是否完成、端子87是否释放、相关支路是否仍被唤醒，并在规定静置时间后复测静态电流。

关键判断点与验收

• 有端子87命令但输出不稳，优先查继电器触点、保险座、供电线和负载短路；不能只凭继电器“咔嗒”声判定正常。
• 端子87电压正常但无法通信，还需检查ME接地、CAN物理层及其他支路对网络的影响，不能把报码直接等同于ME损坏。
• 关闭后静态电流高，应区分正常掉电窗口、控制单元被总线反复唤醒和继电器不能释放三类情况。
• 维修后应重复冷车与热车上电、启动、熄火和休眠过程，确认快速测试无新增故障、端子状态转换一致、静态电流按车型标准回落。

安全与操作边界

供电诊断涉及蓄电池、保险盒和控制单元端子。应由具备资质的维修人员使用带保险测量线、合规万用表或示波器，并按厂家要求保持或断开车辆电源。不得用大电流跨接、针刺密封端子或随意短接继电器验证；错误操作可能损坏控制单元、线束或触发意外启动。涉及防盗和驾驶认可的信息只用于理解信号边界，本文不提供绕过或匹配方法。

肖师傅培训提示

训练学员画两条时间线：一条从“电路15接通”到“ME可通信并完成自检”，另一条从“电路15断开”到“端子87释放和静态电流稳定”。每个节点旁写明可测证据：电压、接地控制、CAN状态、实际值或电流。只有找到第一个偏离正常时序的节点，后续换件判断才有依据。

资料来源

梅赛德斯-奔驰已获授权技术资料GF07.61-P-3005MIS《电控多端顺序燃料喷注/点火系统（ME-SFI）点火开关打开，功能》、GF07.61-P-3006MIS《电控多端顺序燃料喷注/点火系统（ME-SFI）点火开关关闭，功能》（均为2009-06-25；项目存档版2019-04-10）。本文核对适用车型和控制顺序后进行中文原创培训编排，未公开原始PDF、内部下载位置或授权链接。两张配图为本站原创教学示意图。

免责声明

本文根据公开或已获授权的技术资料整理，仅用于汽车维修技术交流与培训参考，不构成针对特定车辆的诊断结论、维修报价或安全操作指令。车型、生产日期、配置及软件版本差异可能导致参数和步骤变化，实际维修应以对应车辆最新厂家资料、诊断提示及实车测量为准。涉及高压、制动、转向、气囊、燃油等安全系统，应由具备相应资质的专业人员使用合规设备操作，非专业人员请勿据此自行拆修。文中品牌及商标归相应权利人所有。
