奔驰中国生产 (LE4) 的 W204 的脚部位置地毯有异味：LI68.30-P-055052

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

过 24 个月后，驾驶室可闻到异味。

二、原通告列出的可能原因

地毯因海运运输条件出现的可能预损坏。

附件

文件 描述

新版国产W204异味诊断树第三版.pdf 新版异味诊断树

new version of diagnostic tree (odor tree) for W204 China.

pdf

New version of odor diagnostic tree

三、检查与补救步骤

须确保异味的来源已经被明确为脚部位置地毯。

洁驾驶室：

• 拆下地毯，为此：

(ar91.10 -p- 1000cw)

-> 拆下中央控制台 (ar68.20 -p- 2000cw)

-> 拆下后排座垫 (ar9112-p-1020cw)

-> 拆下门槛罩板

侧板 (ar68.30-p-4780)

洗驾驶室（脚部位置地毯已拆除。

通风。

完整。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

须单独订购 X

洁剂 1 X

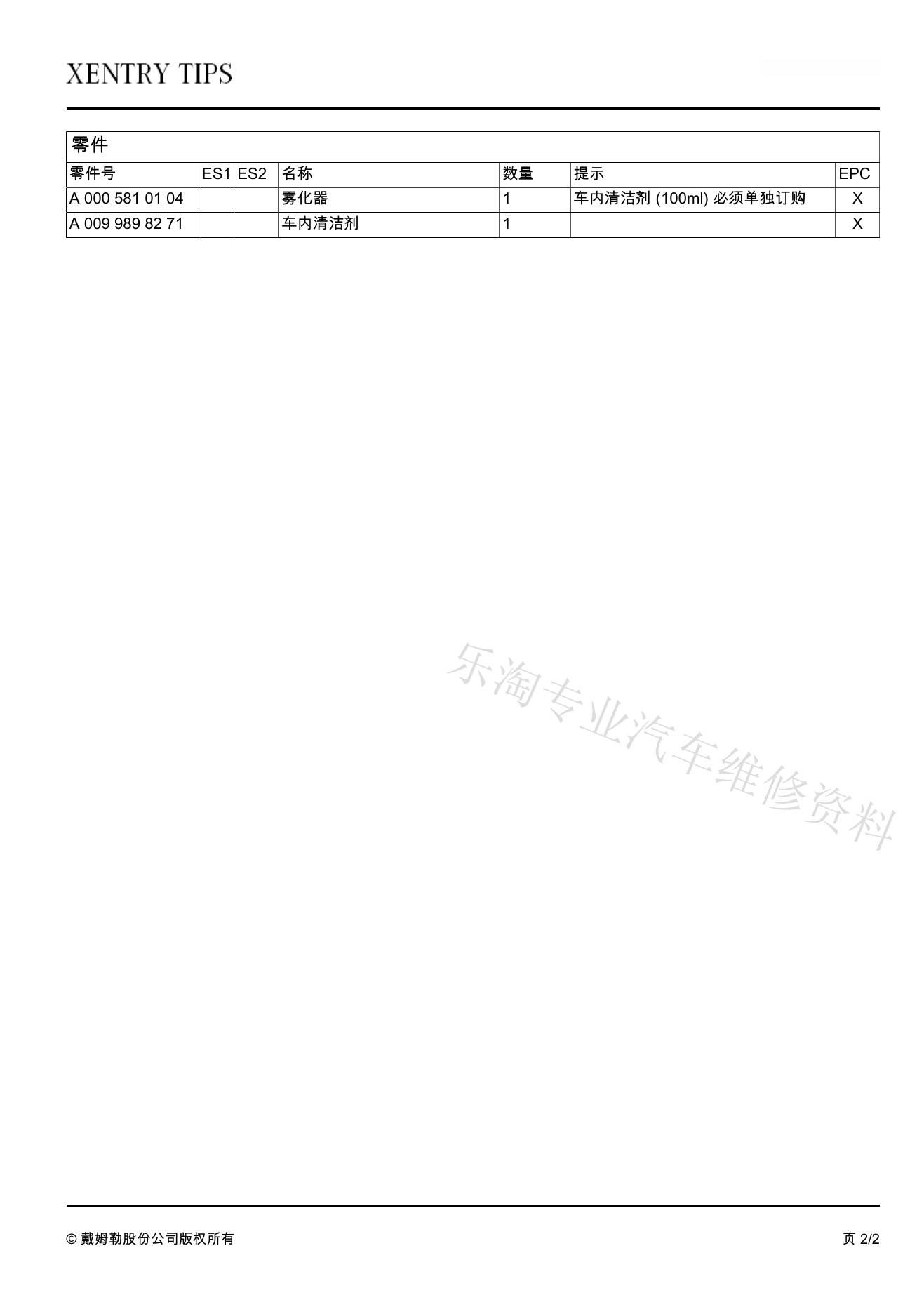

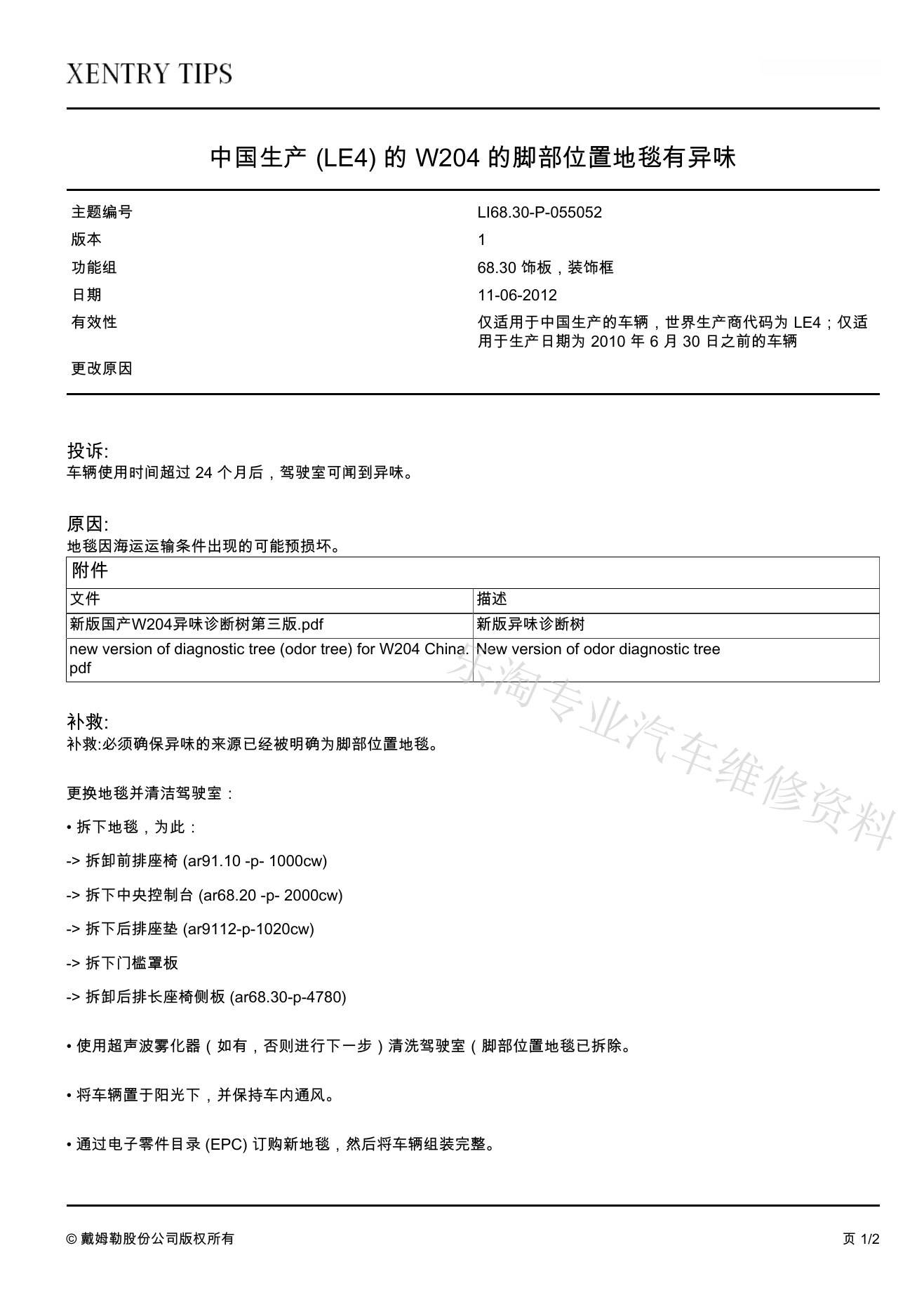

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
