奔驰C级W205/GLC X253电气系统：整车网络、供电、保险丝与SAM

奔驰C级W205/GLC X253本篇按功能主题归并相关WIS页面，保留原始页面中的功能说明、部件位置、系统框图和控制关系。阅读时应结合车辆VIN、生产日期与装备代码，不能把不同配置的部件和线路直接互用。

一、阅读范围

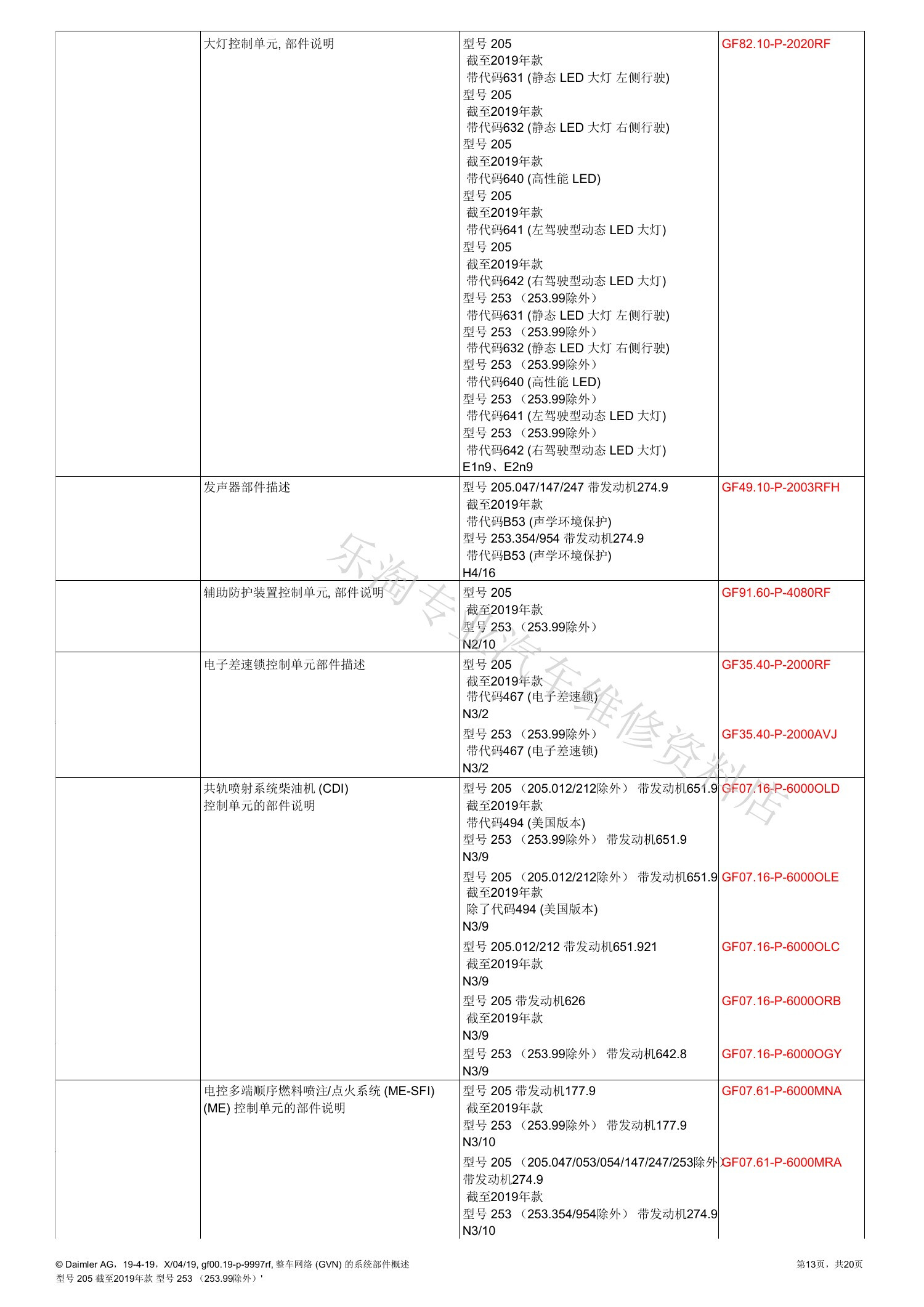

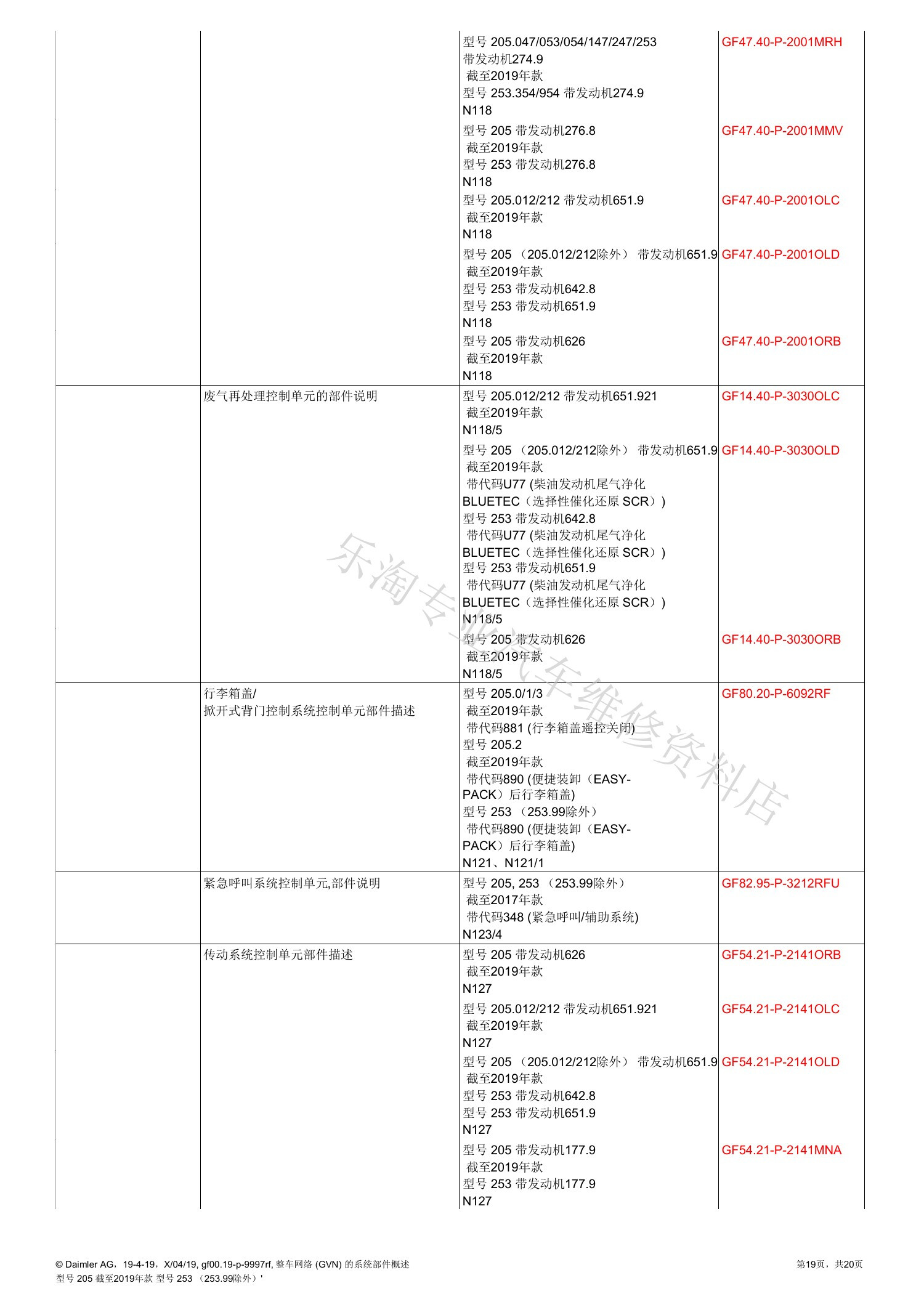

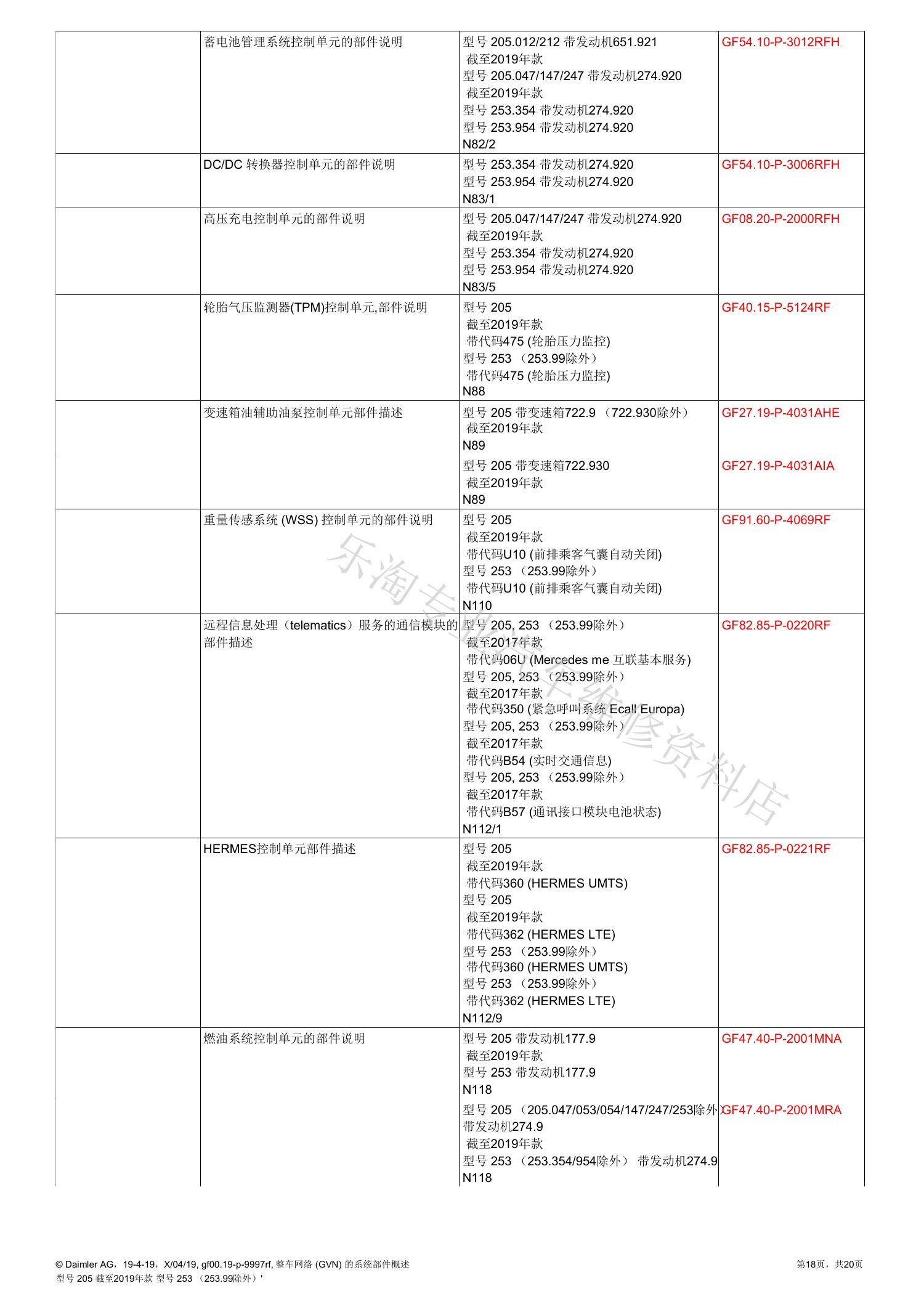

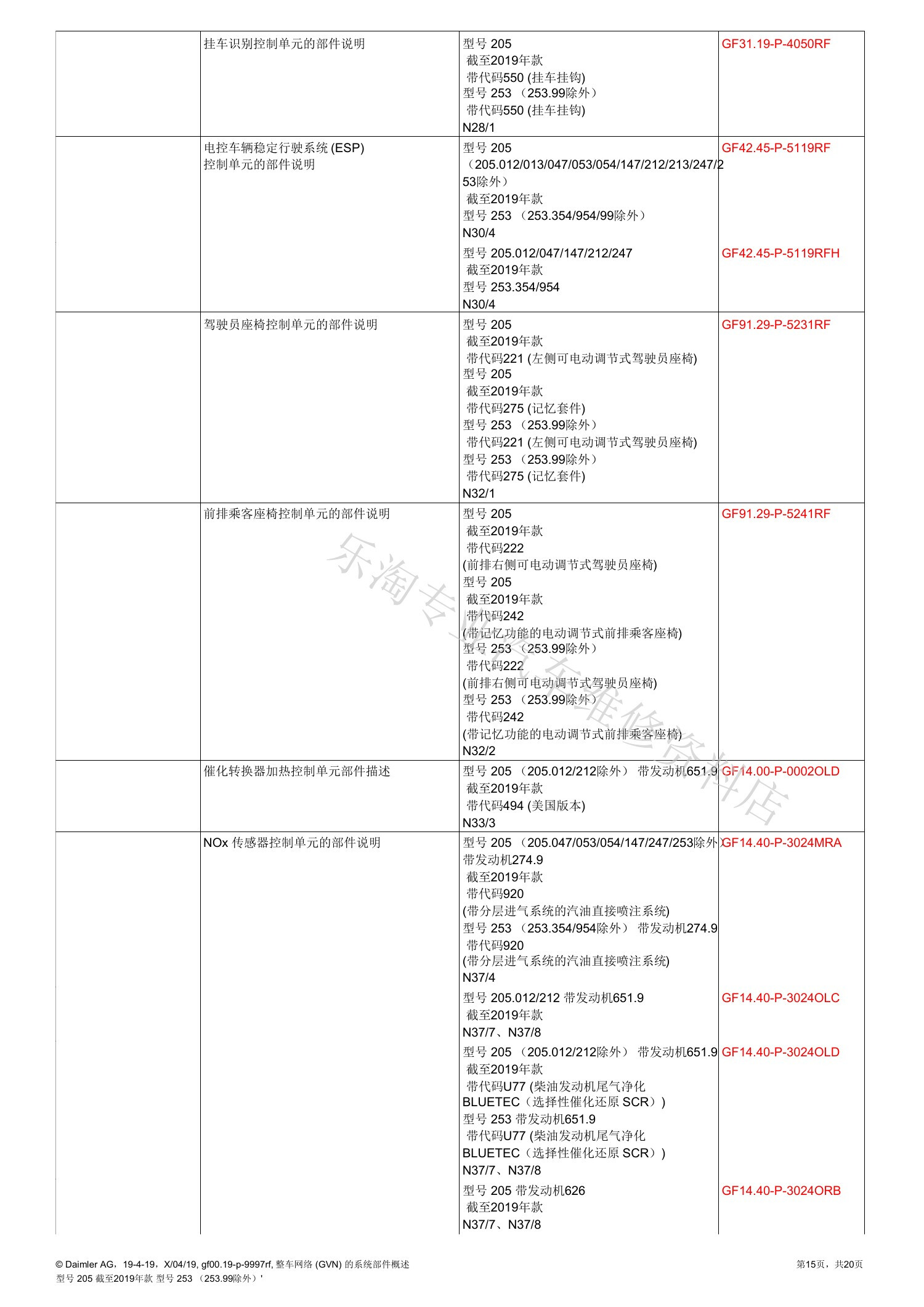

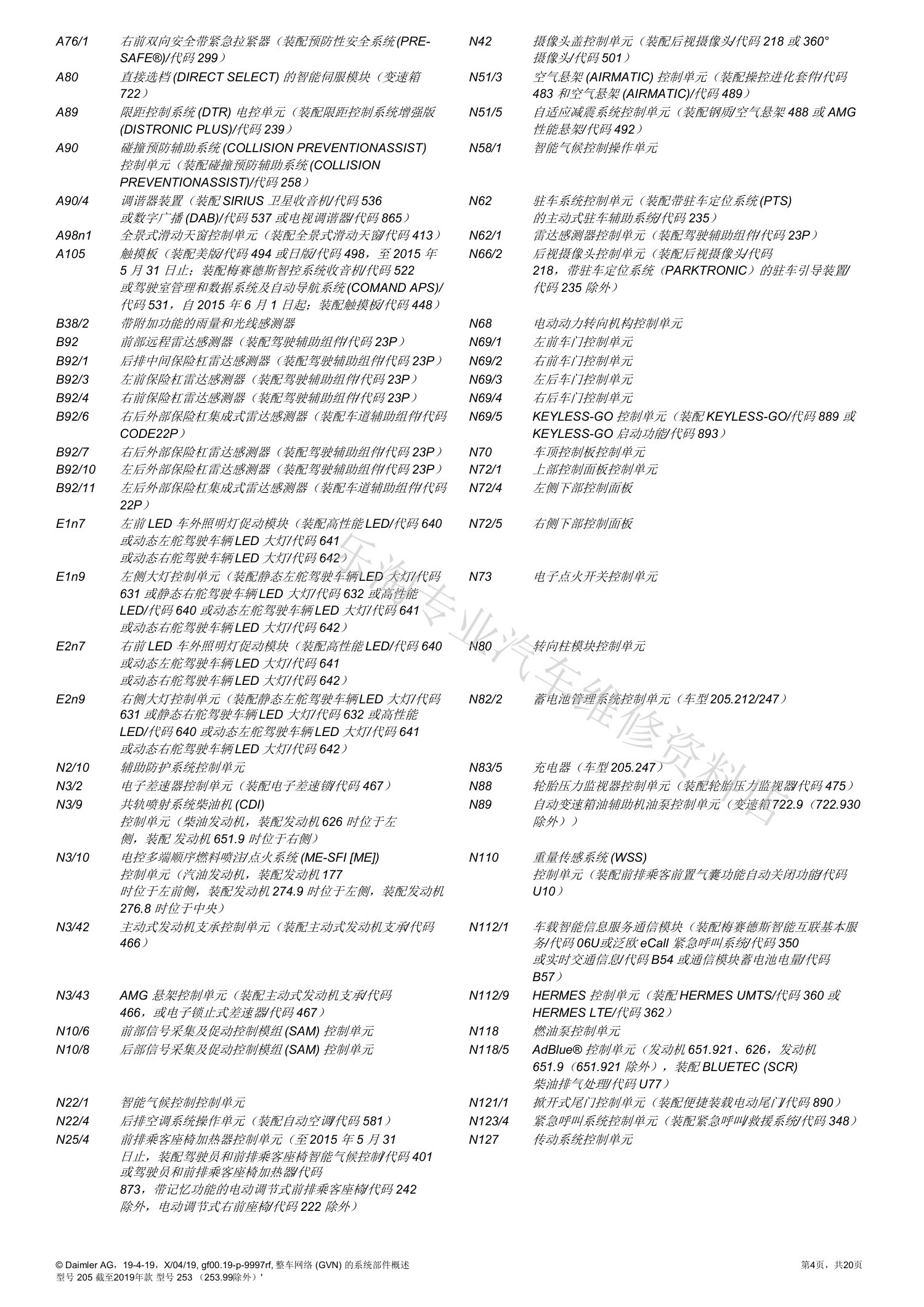

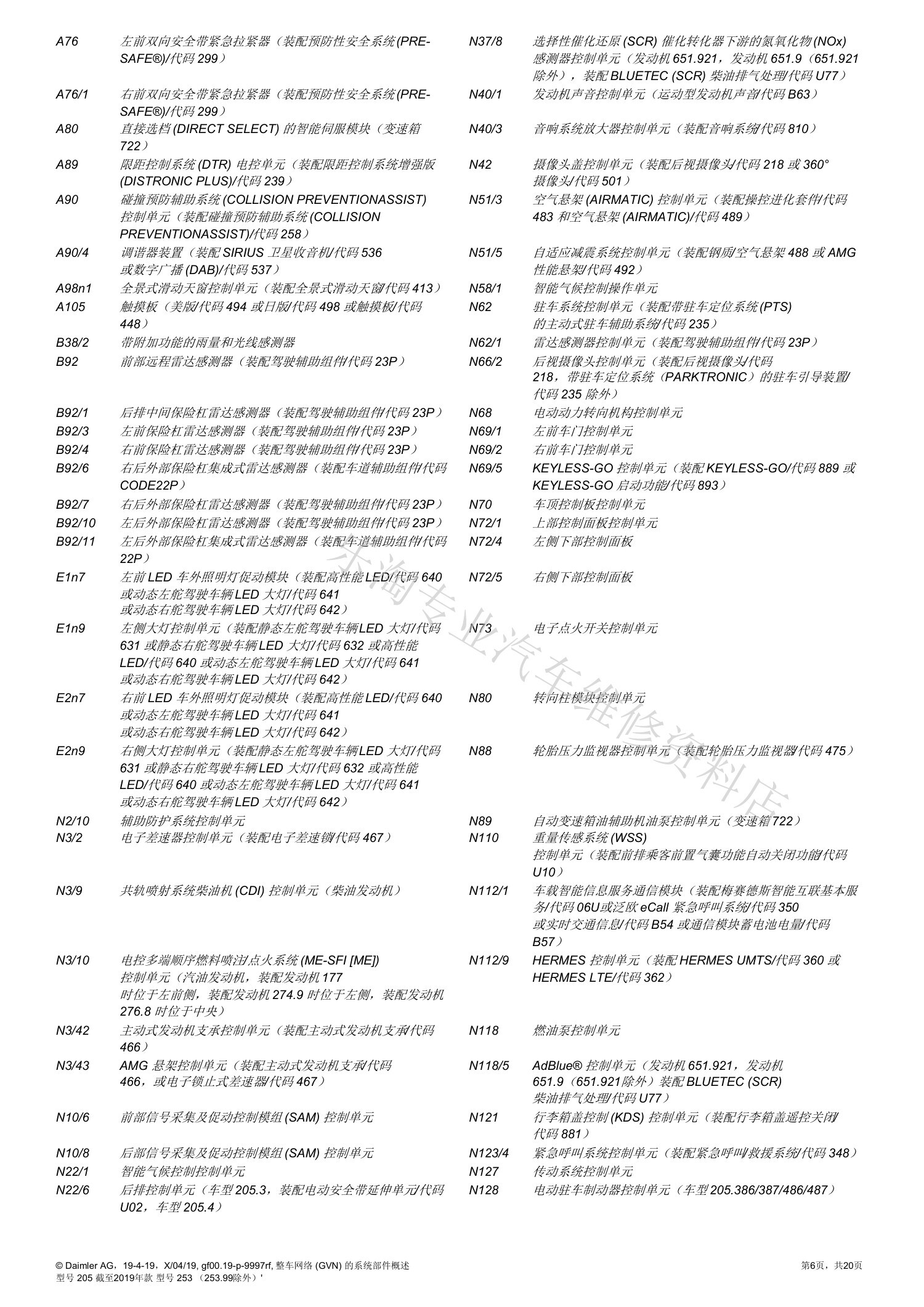

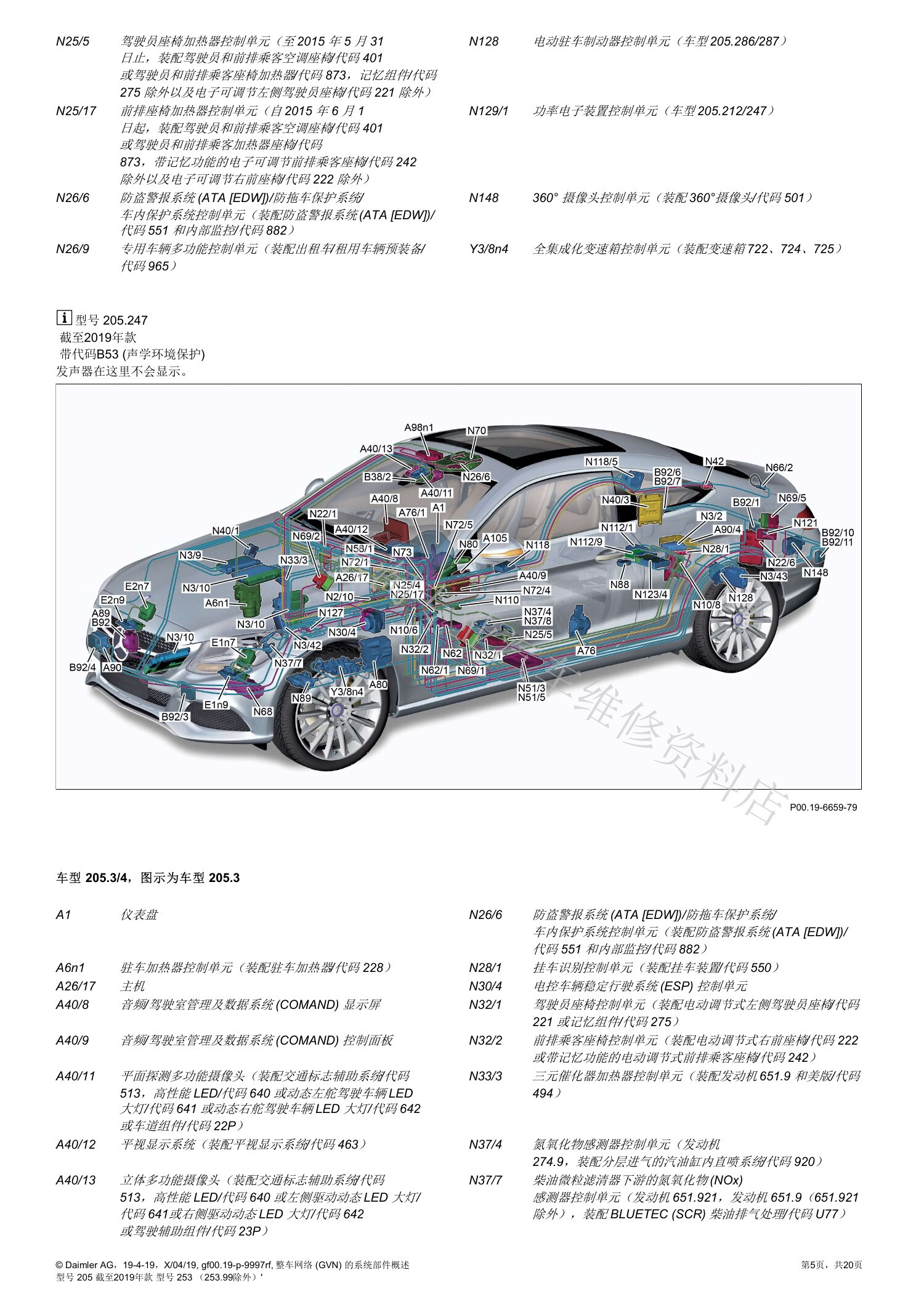

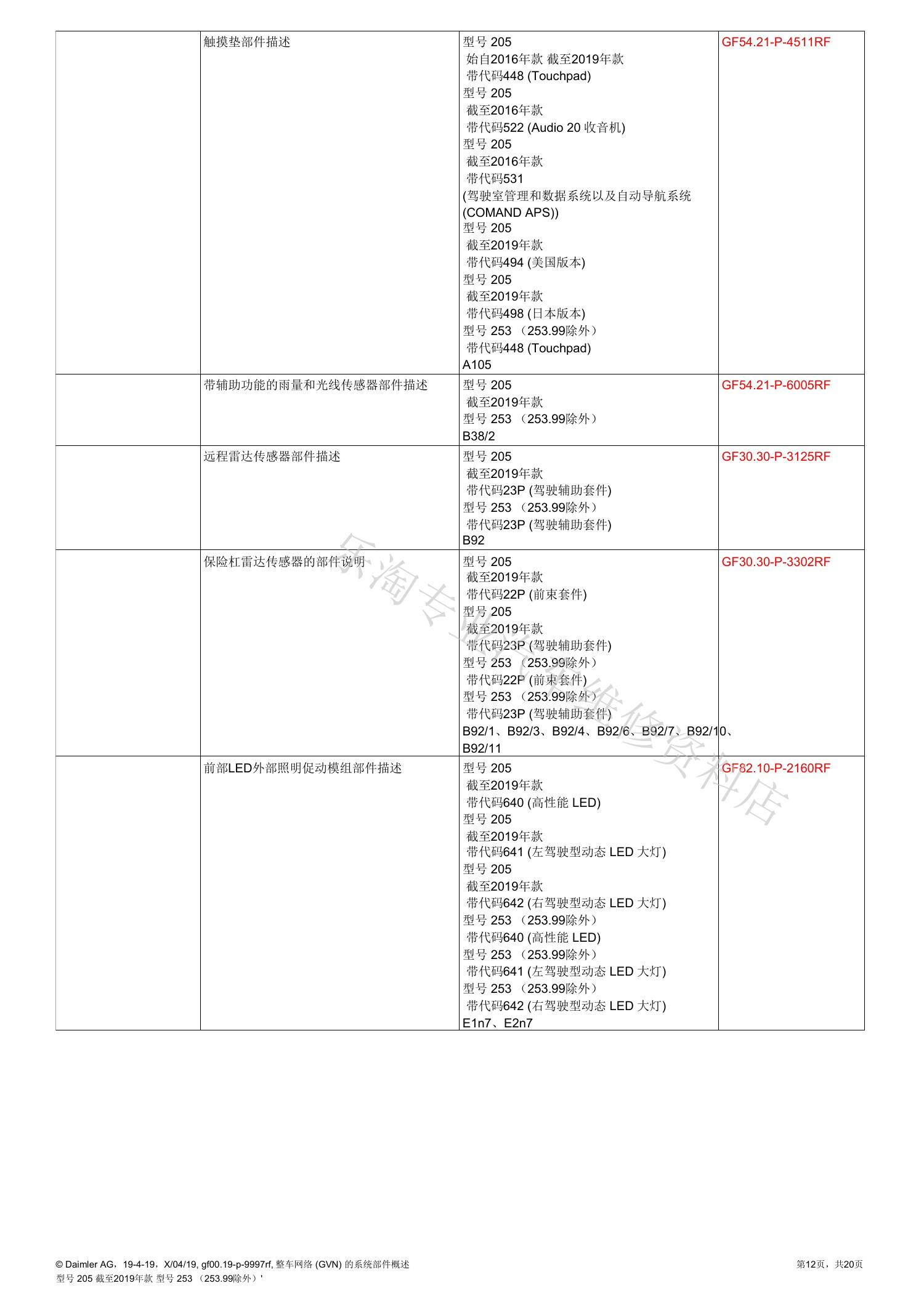

整车网络、车载电源、能源管理、保险丝继电器及前后SAM的功能、位置和线路关系。下列页面按原文件顺序排列，图片标题保留对应主题和页码。

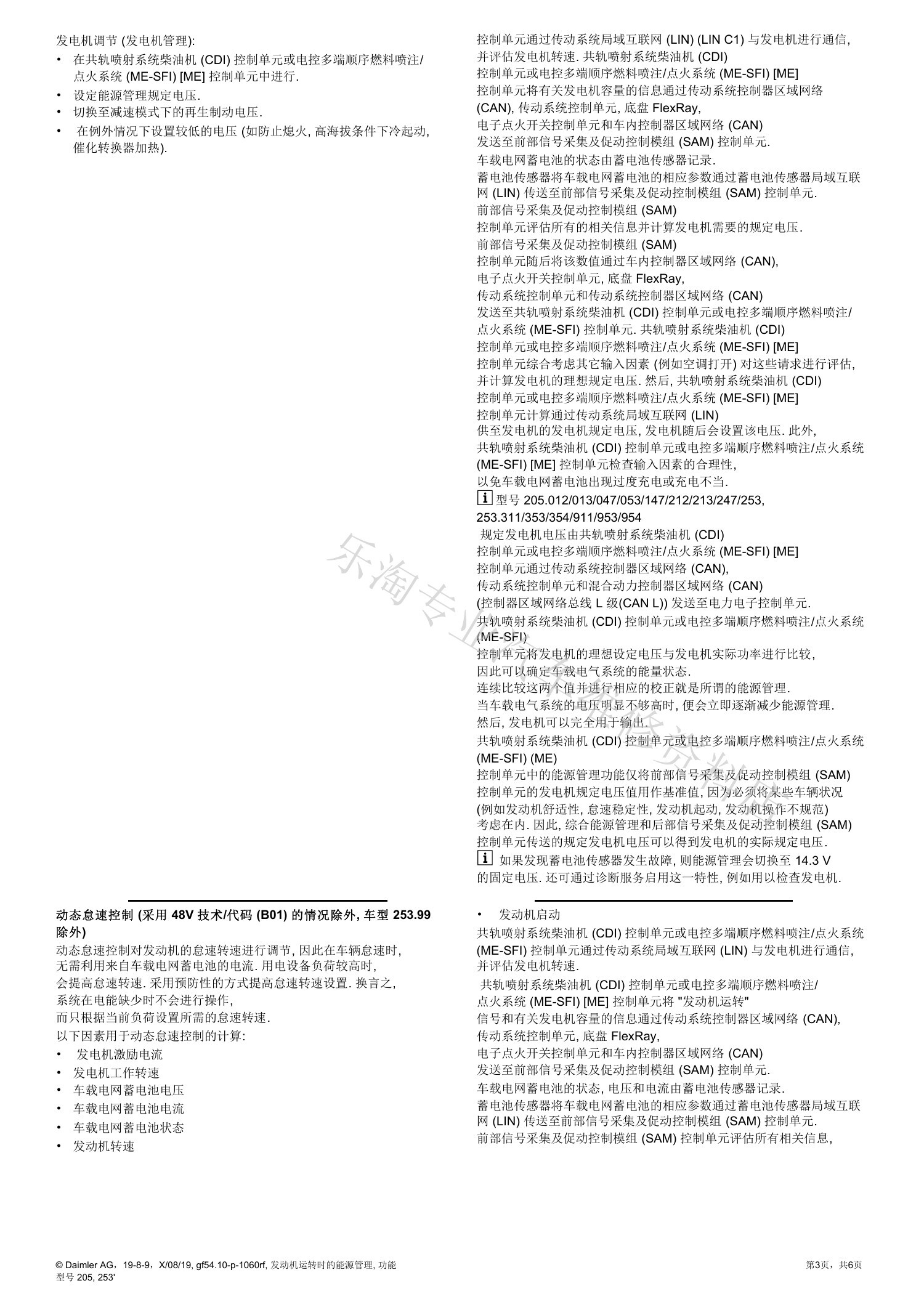

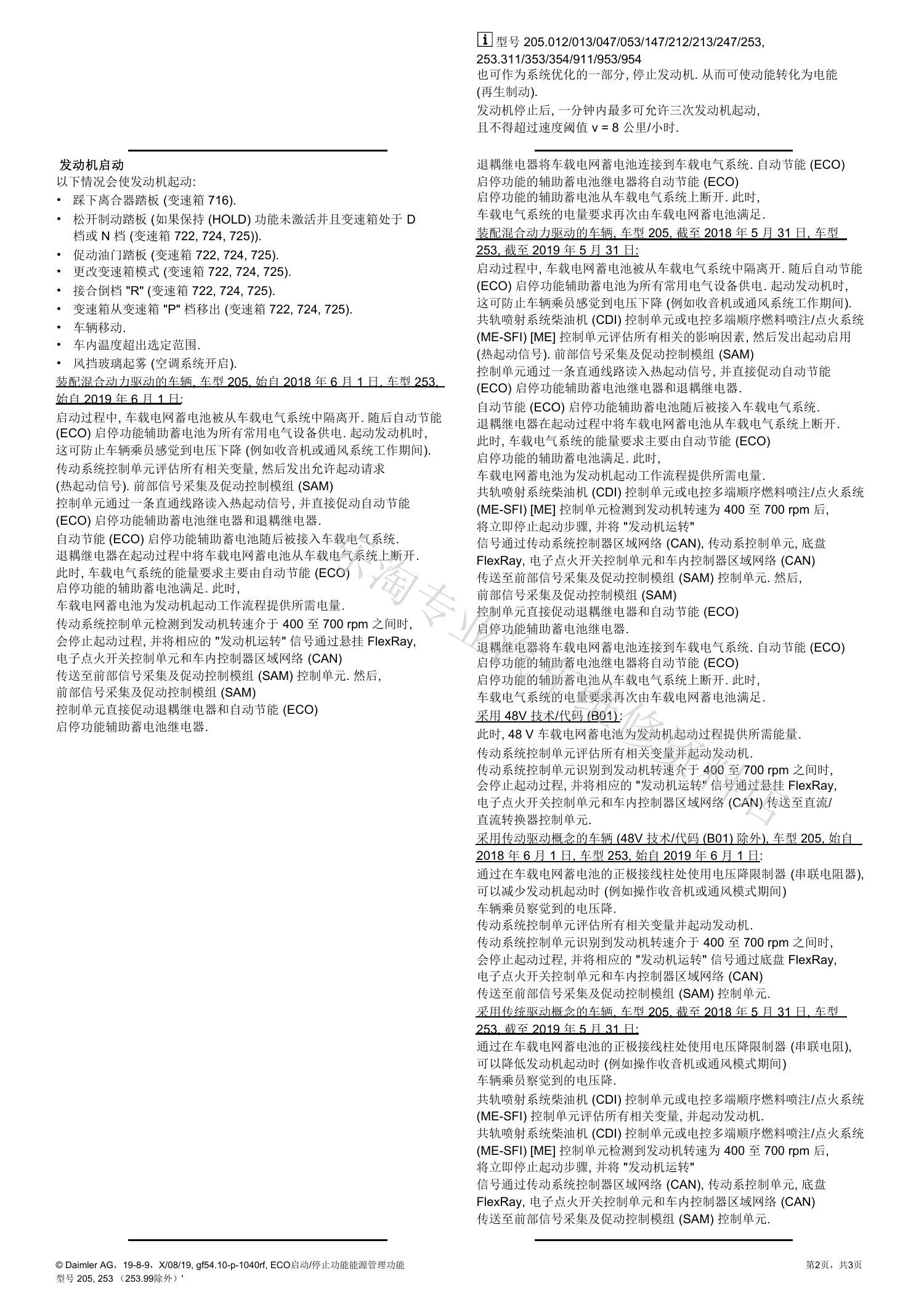

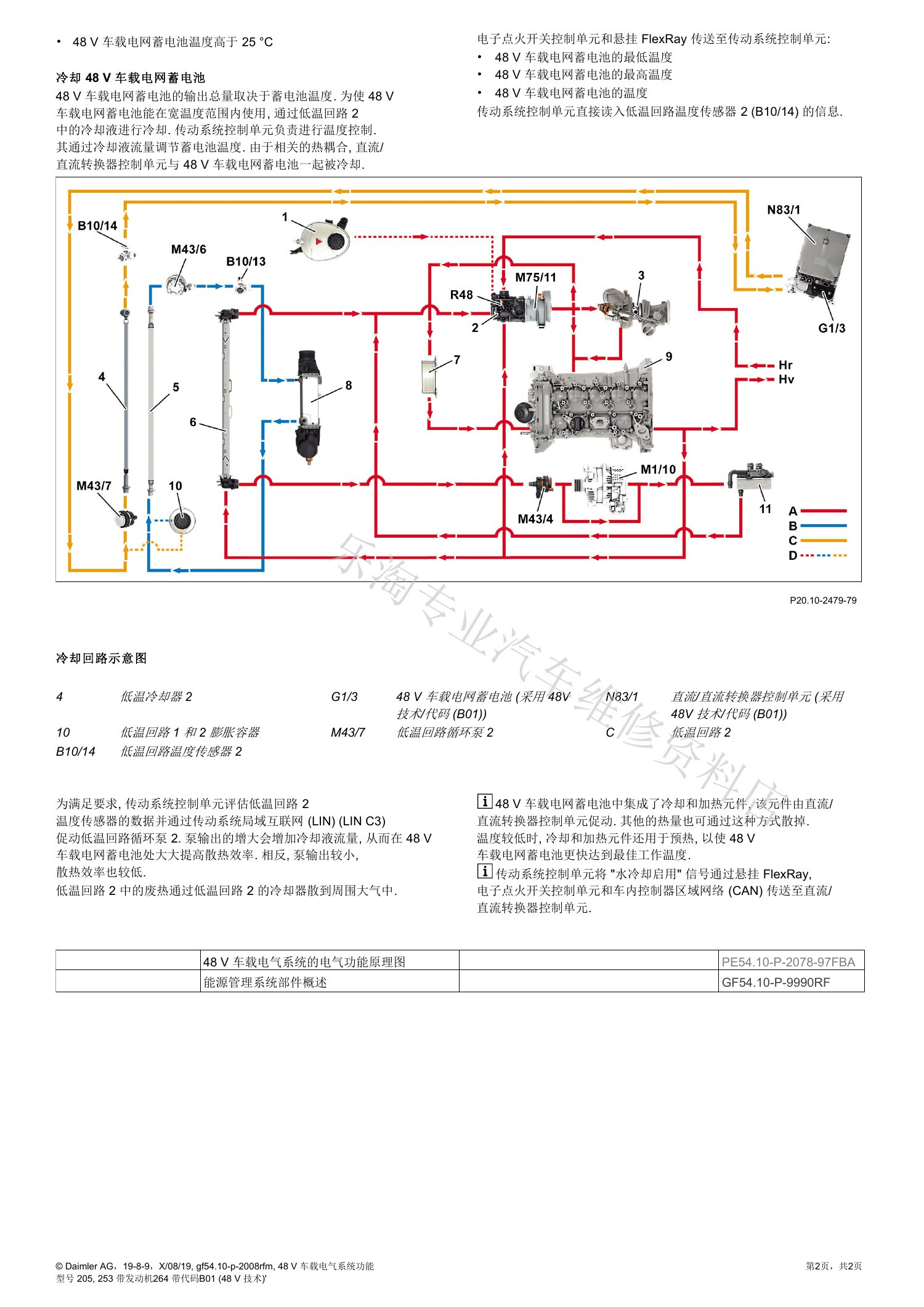

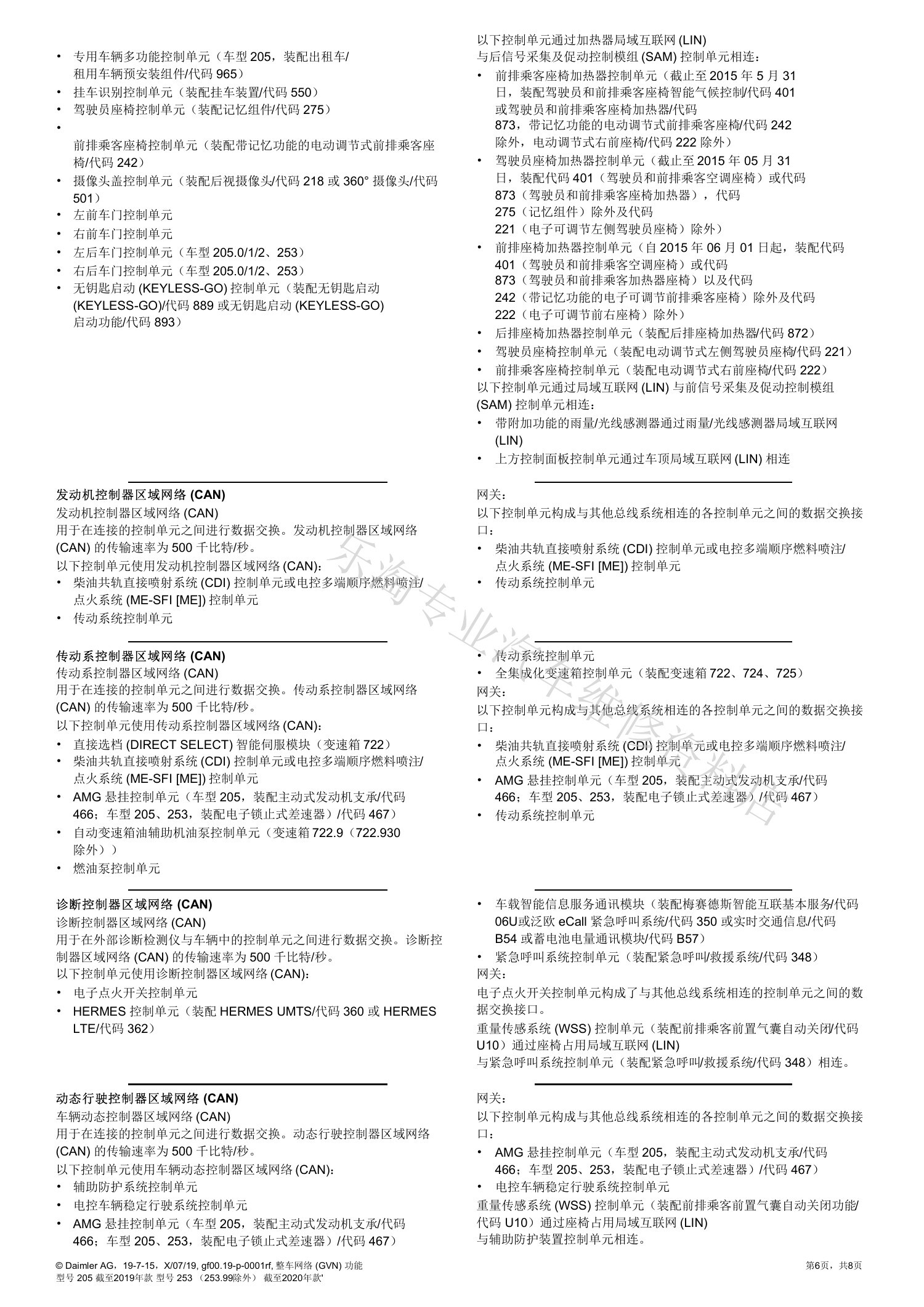

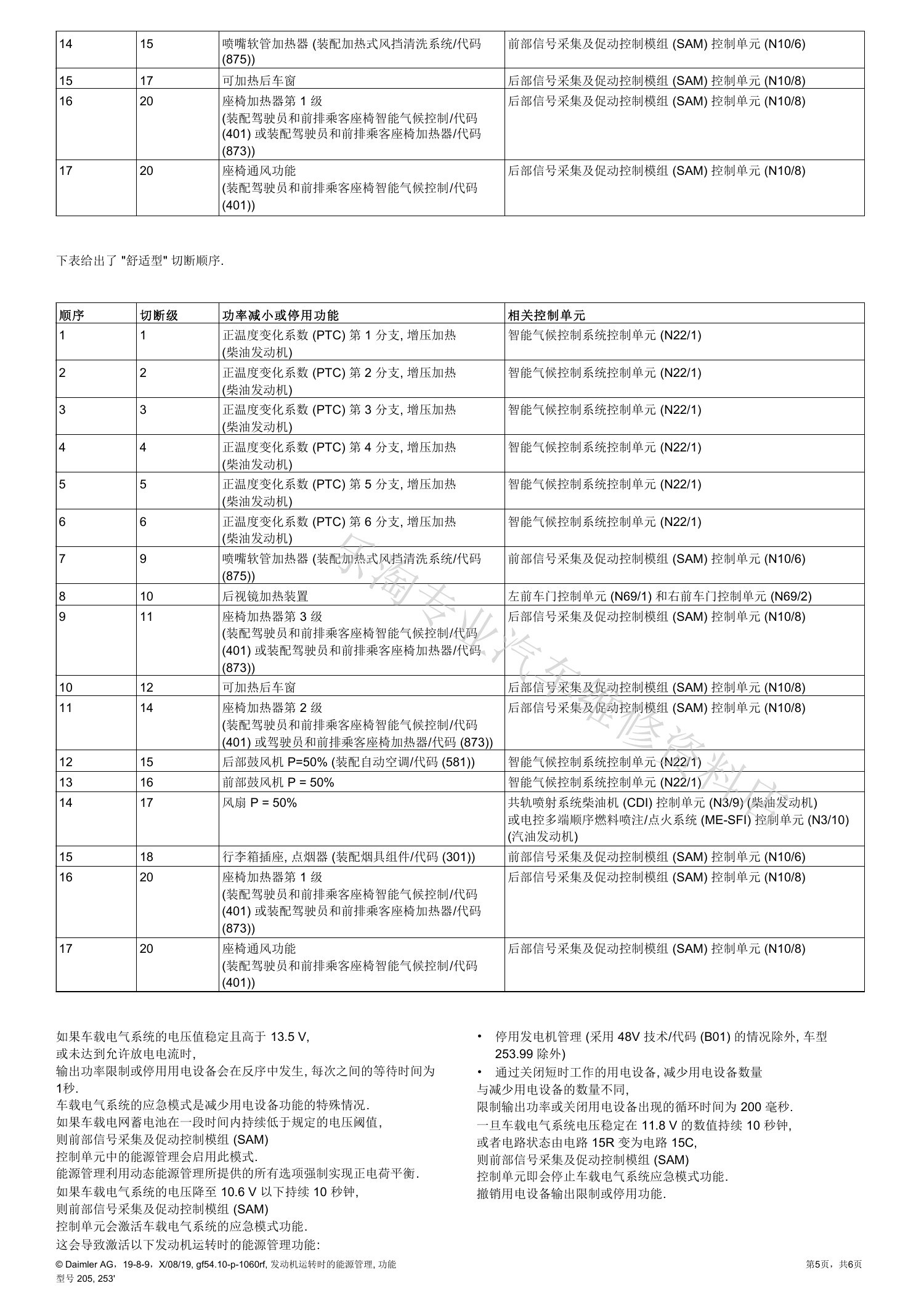

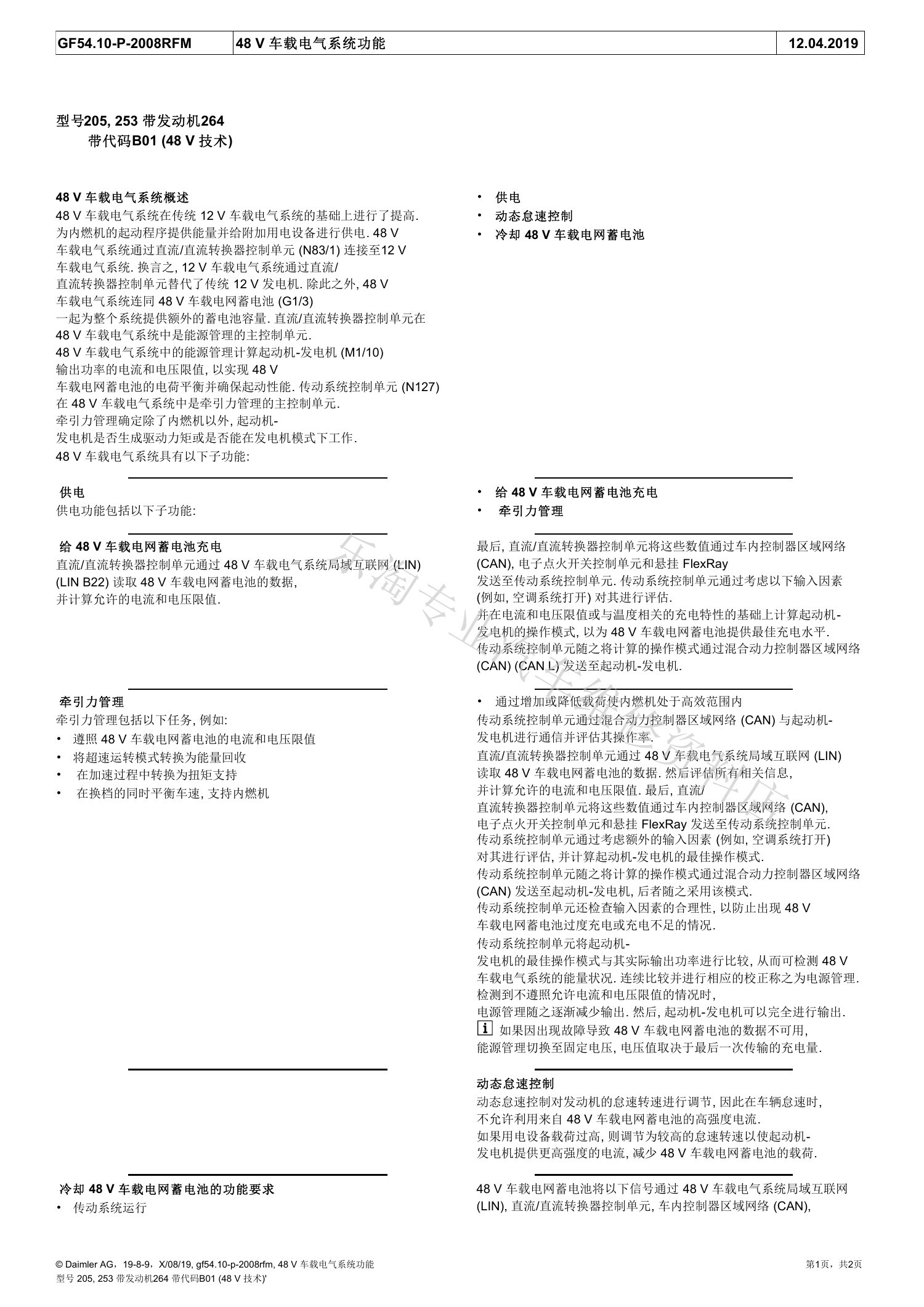

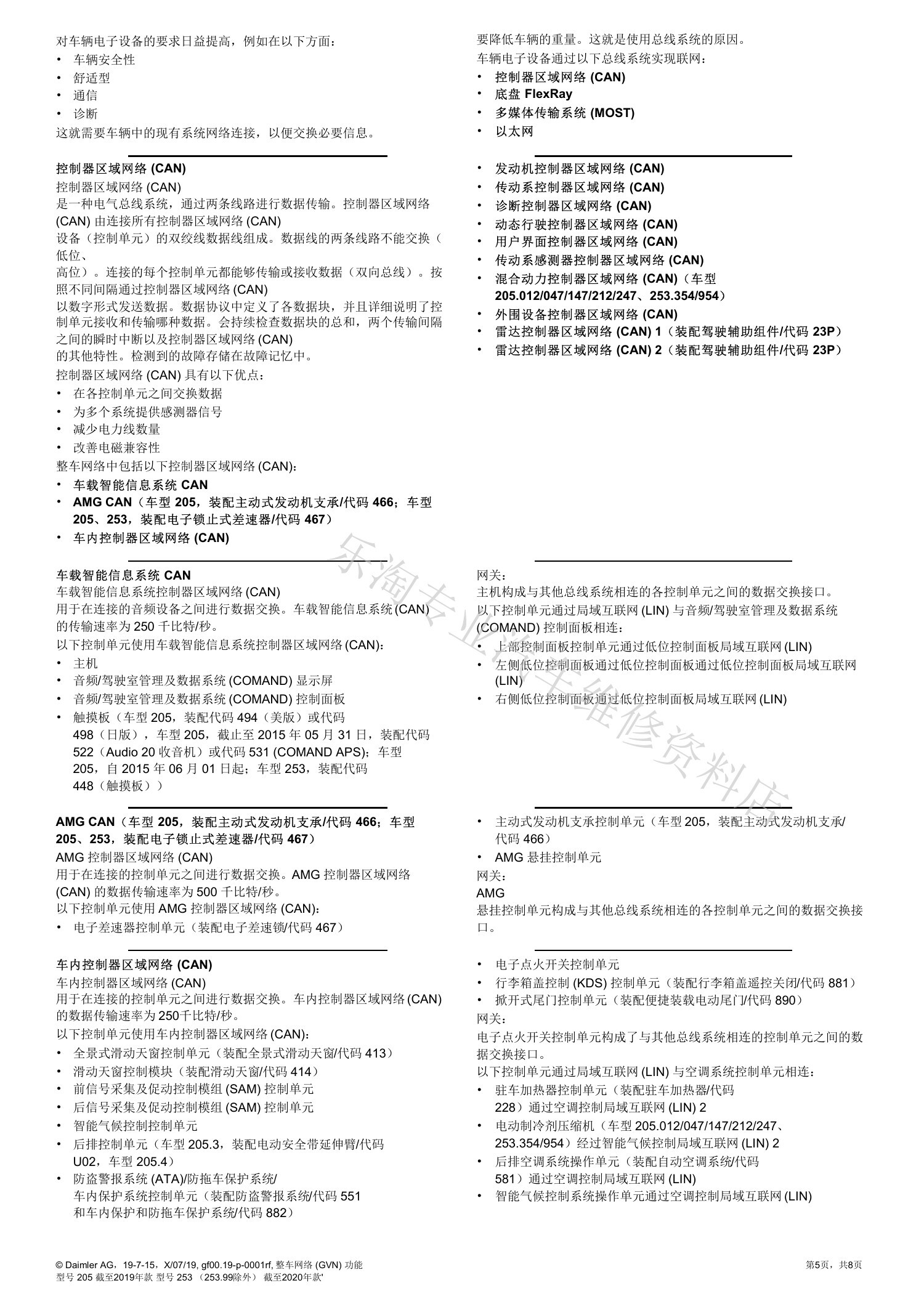

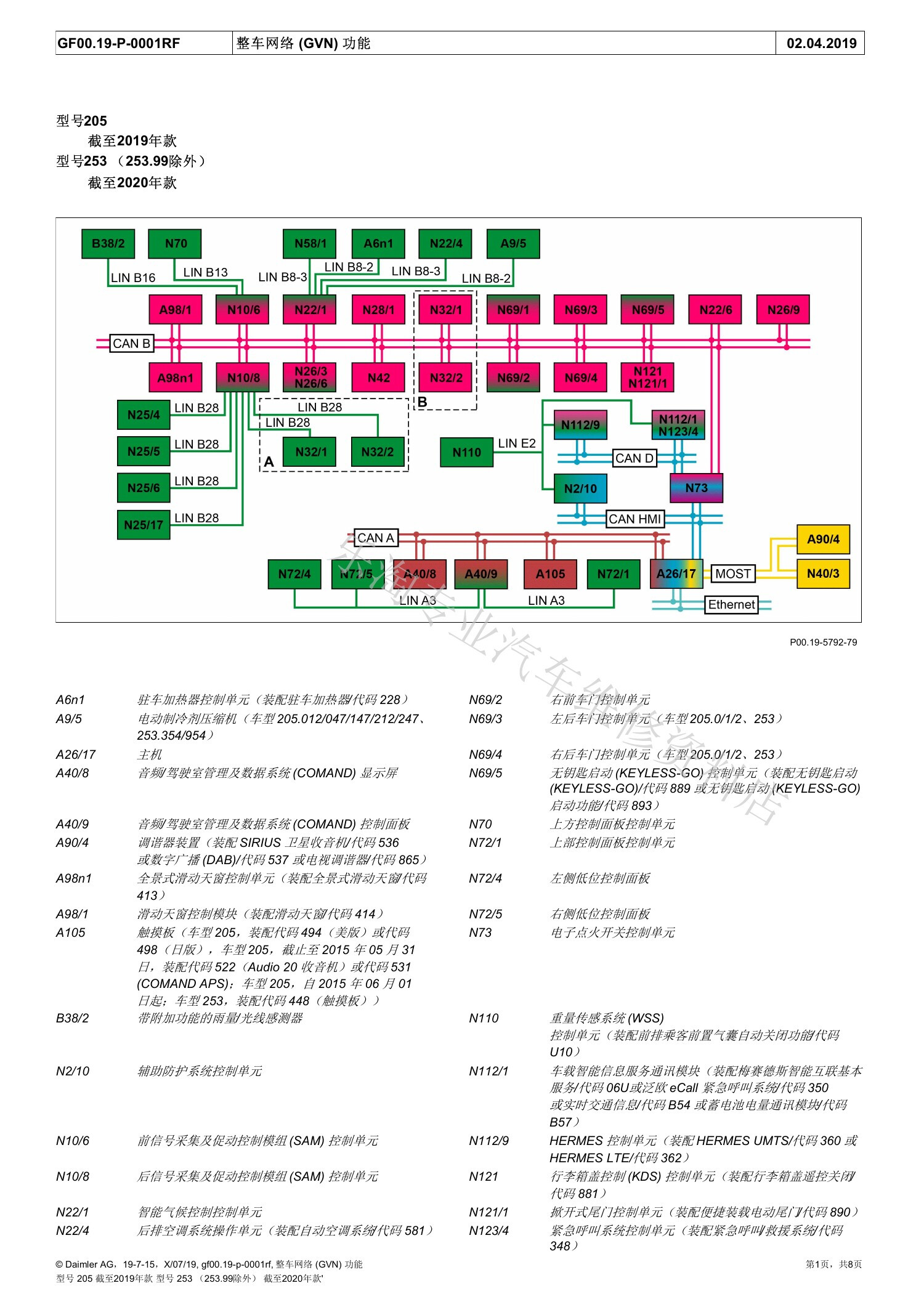

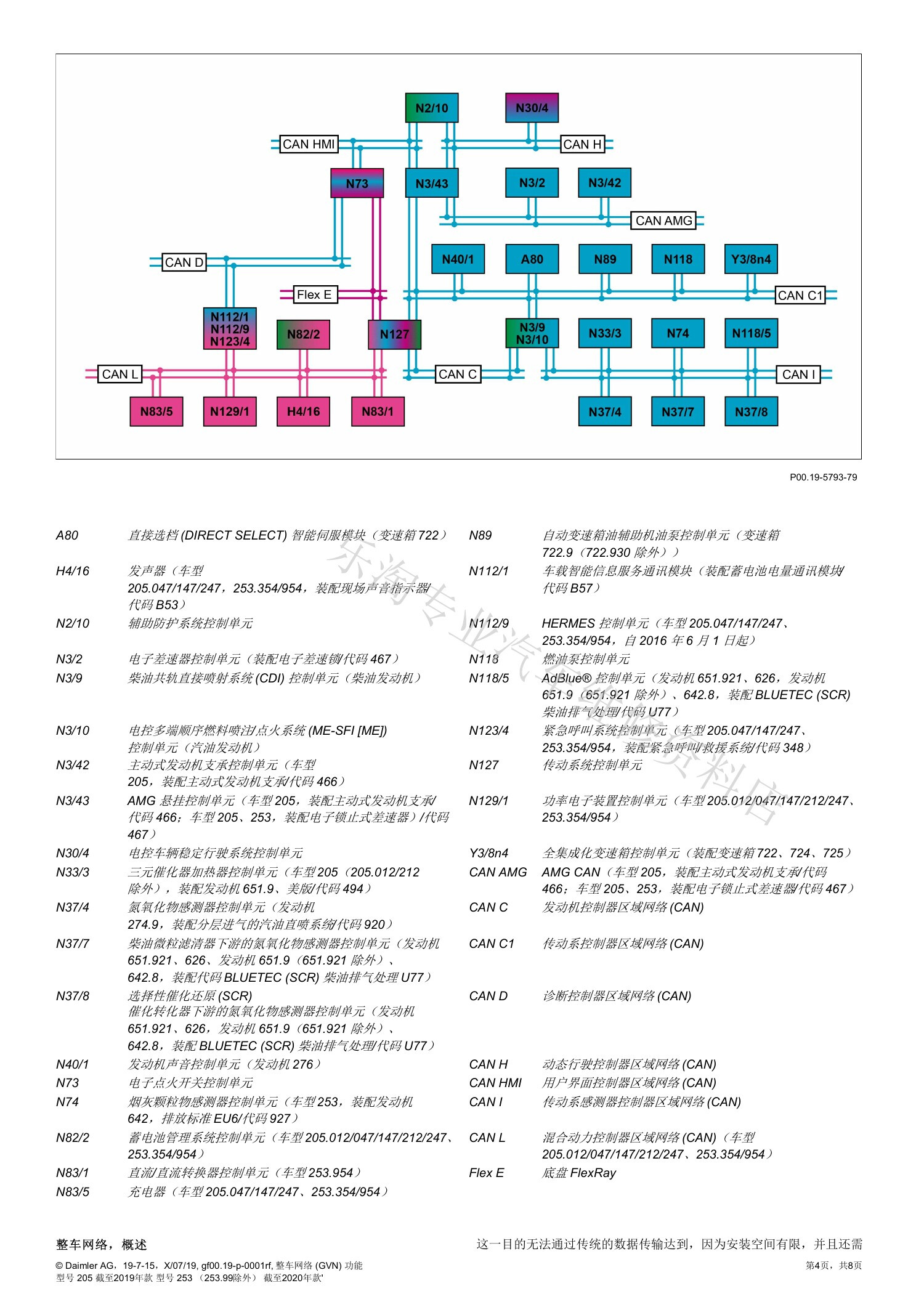

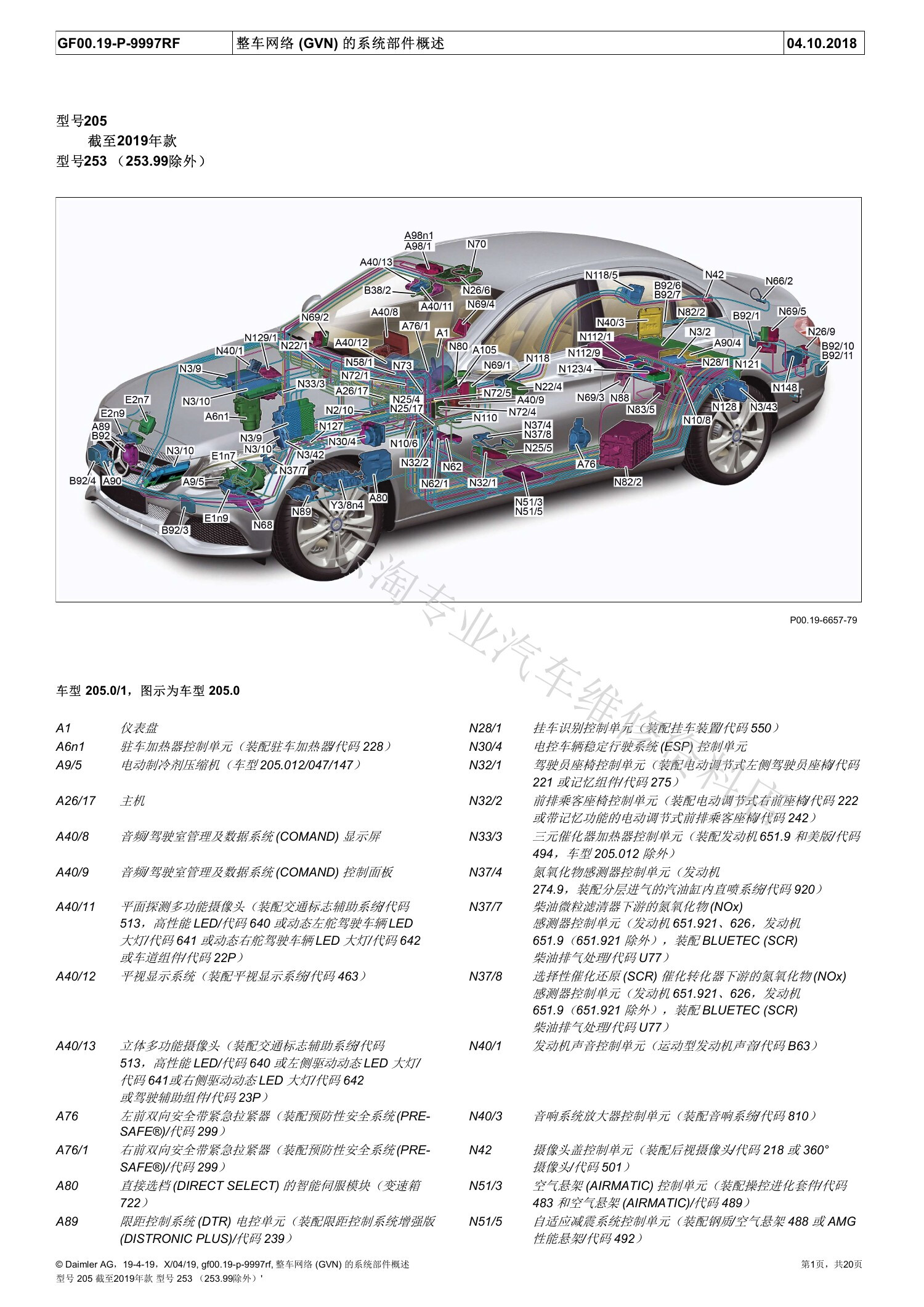

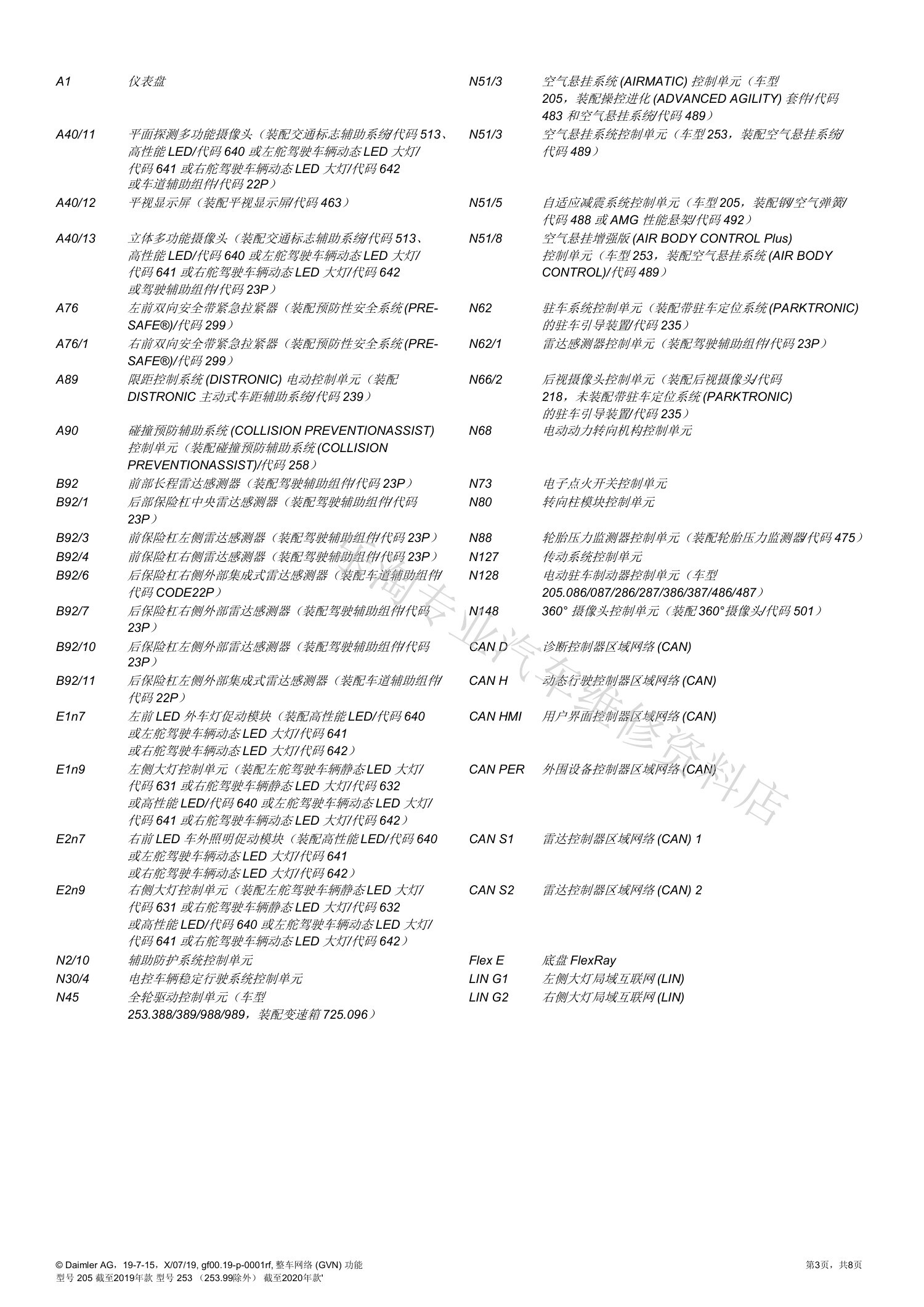

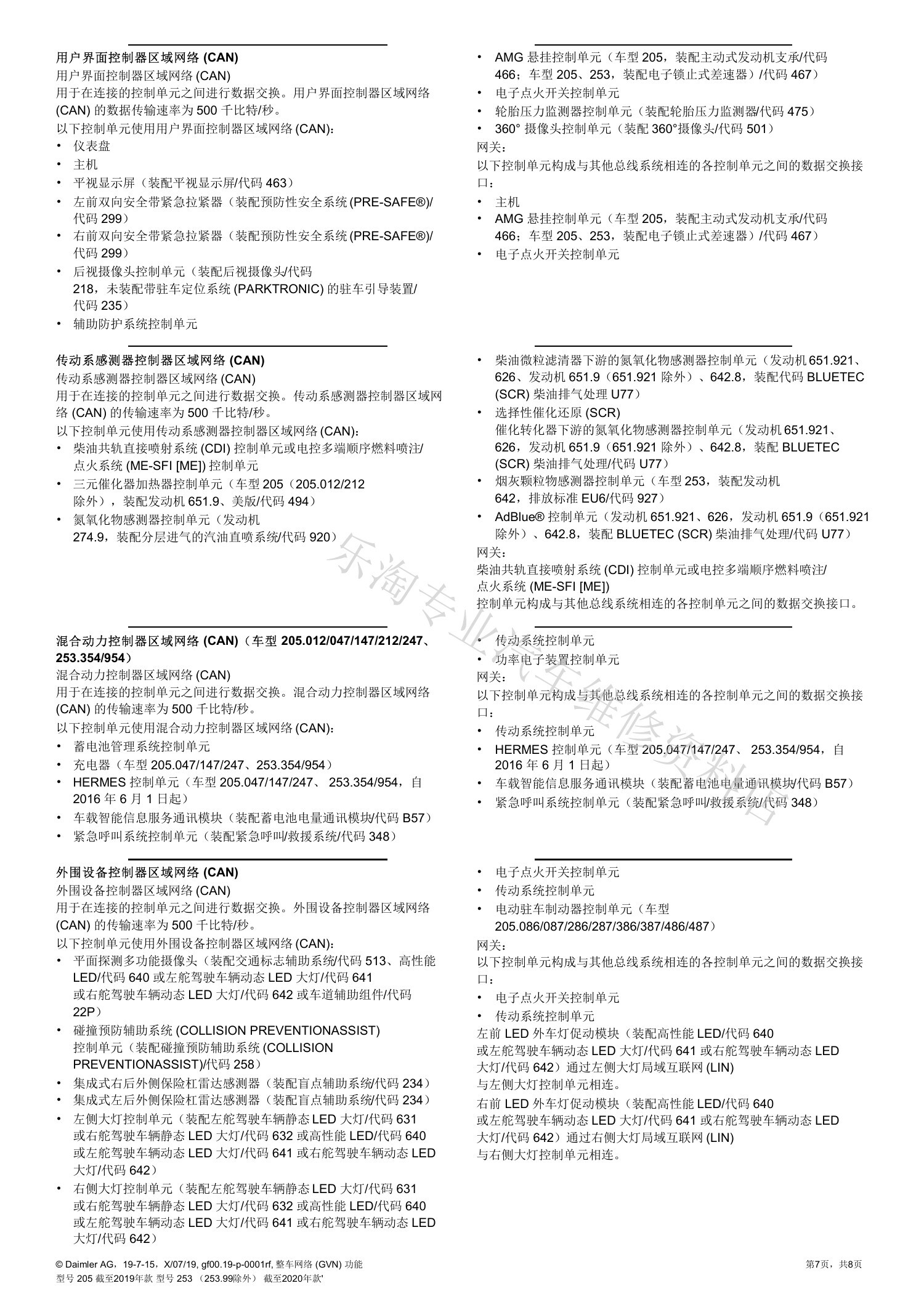

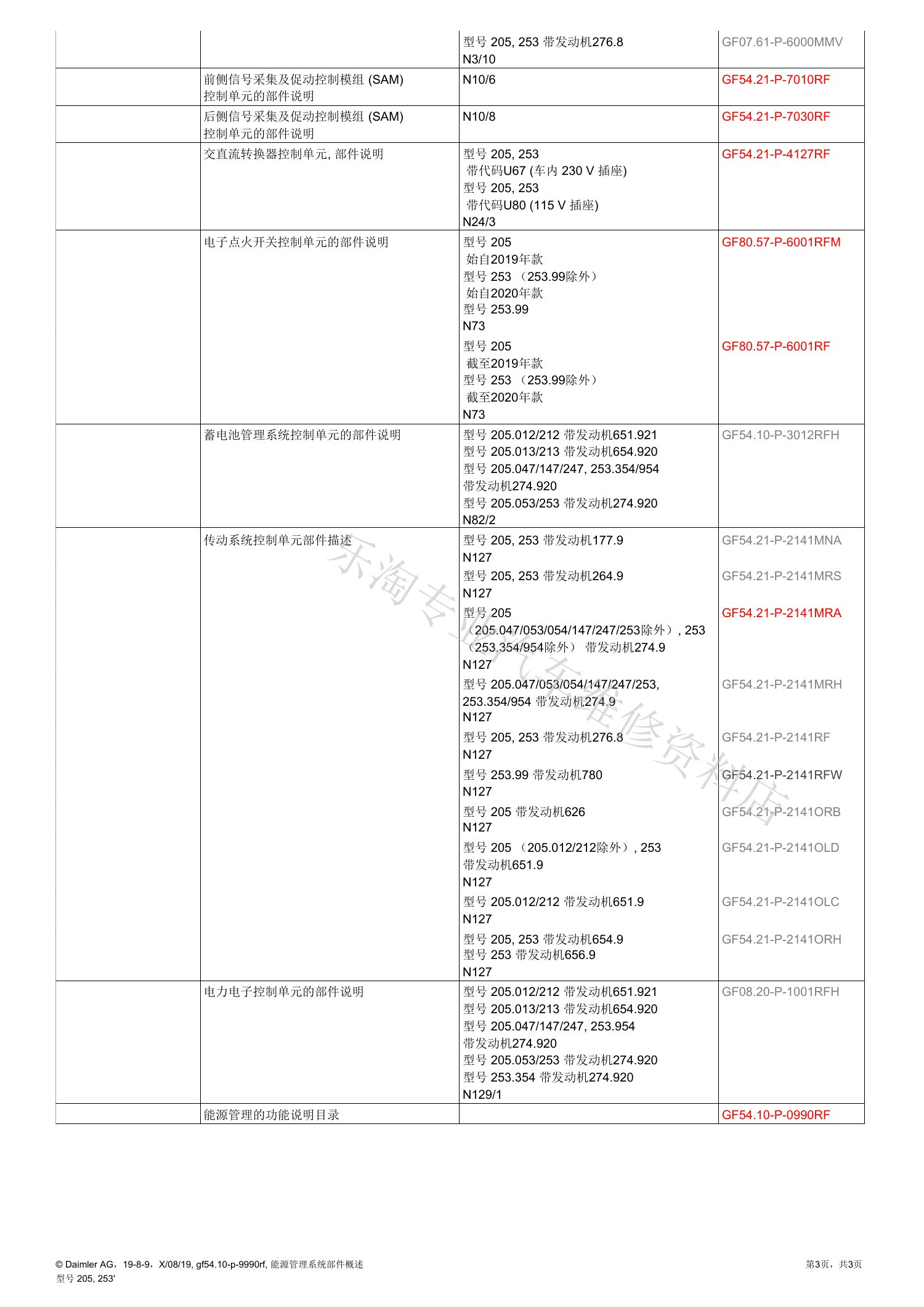

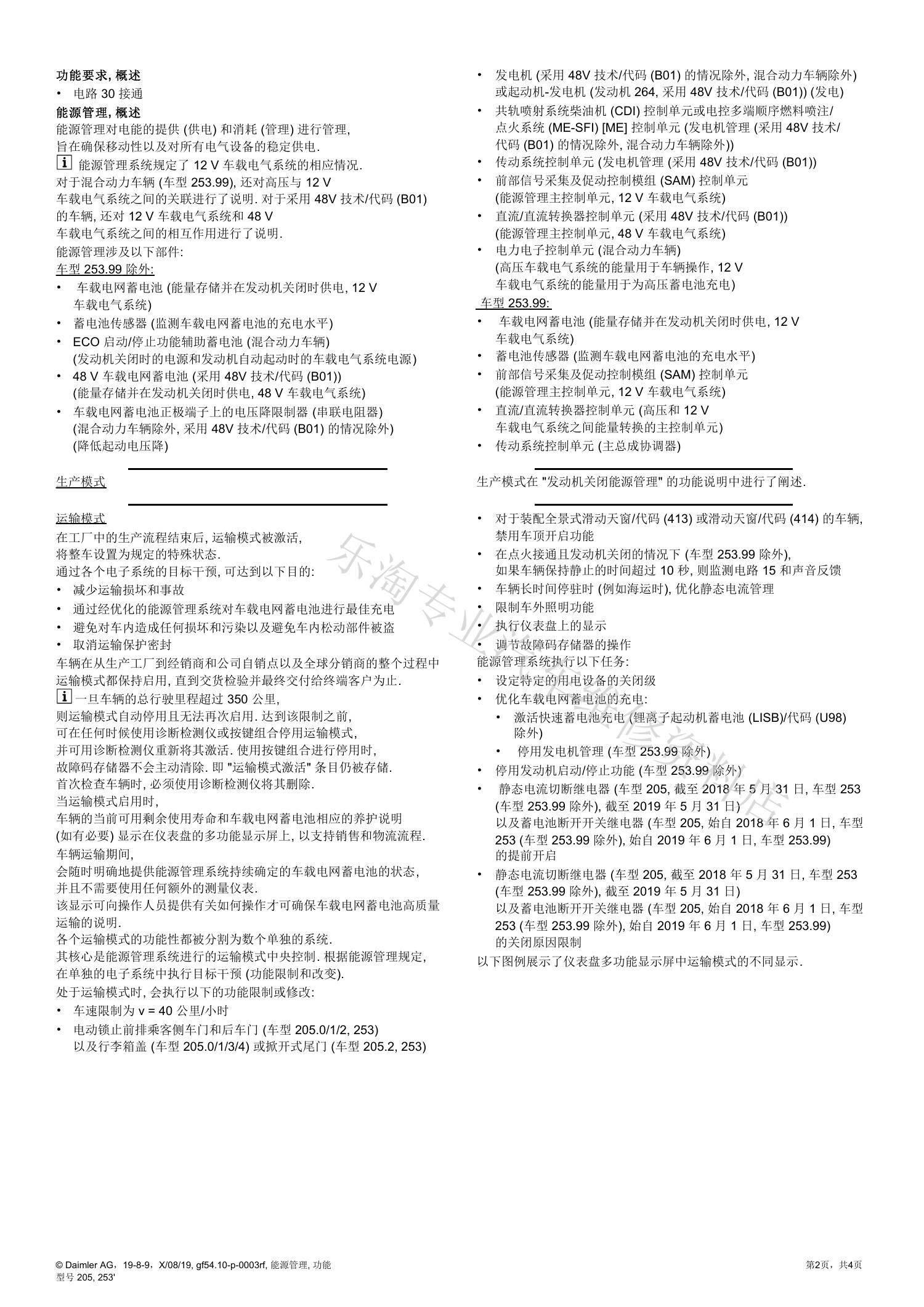

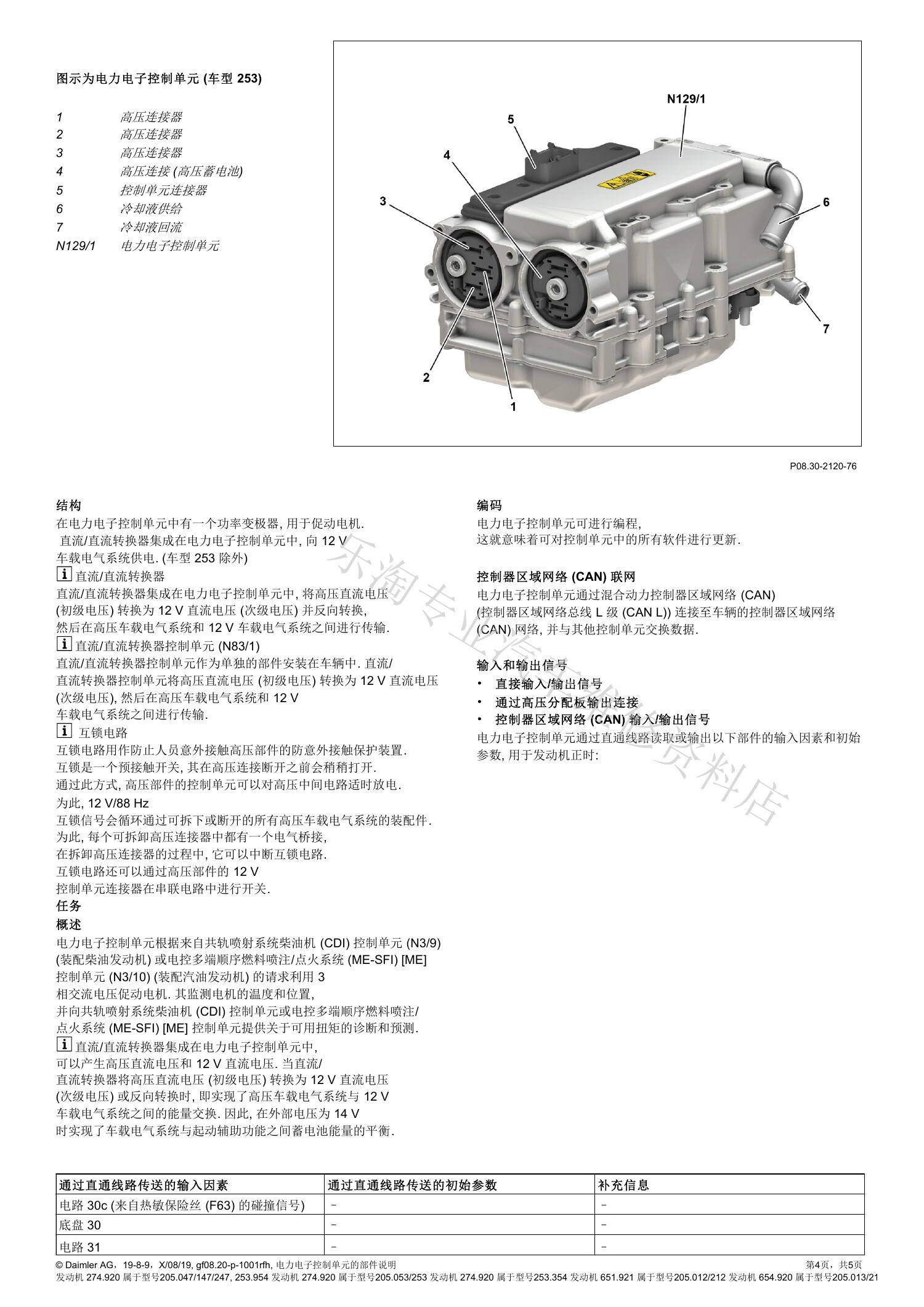

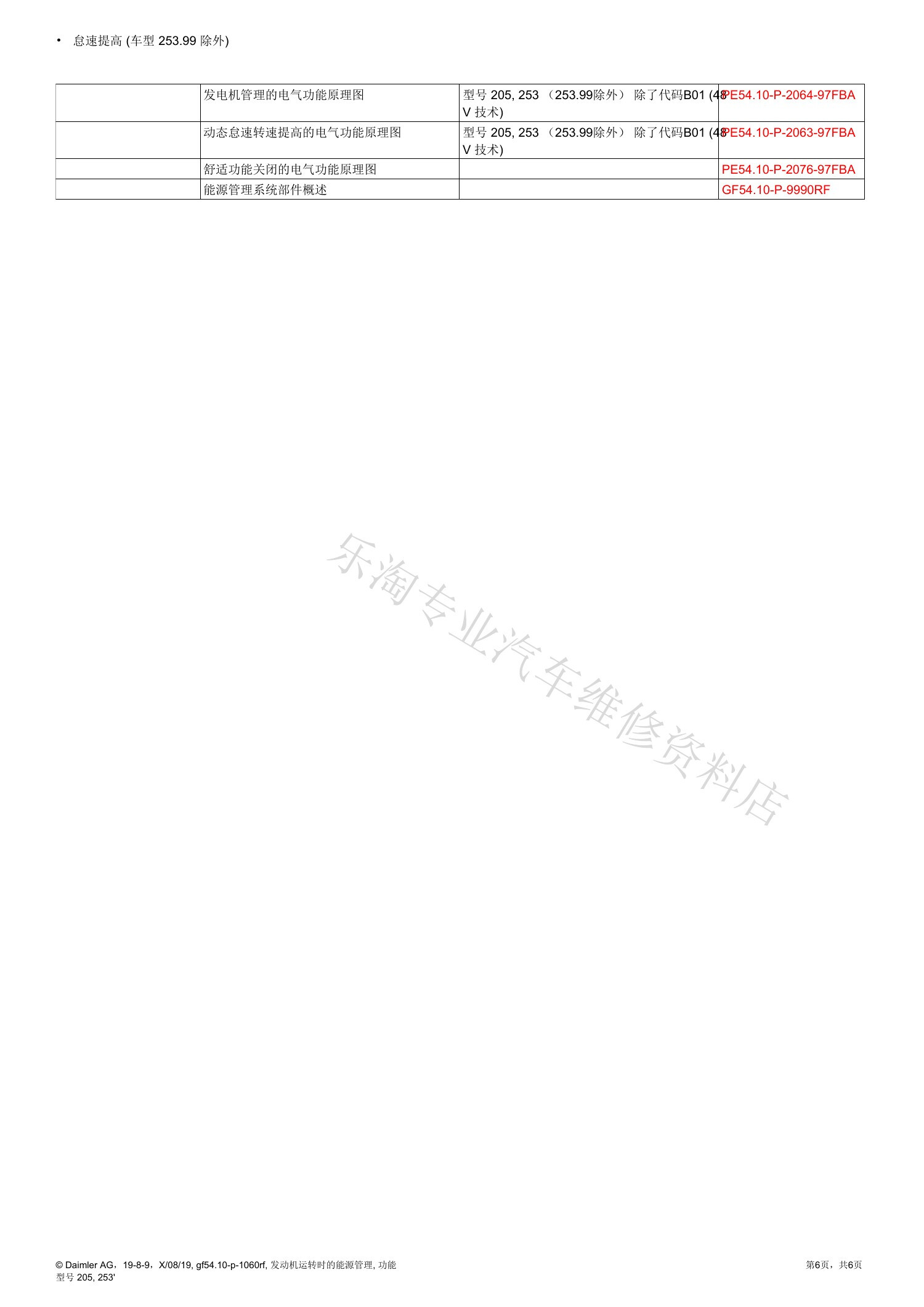

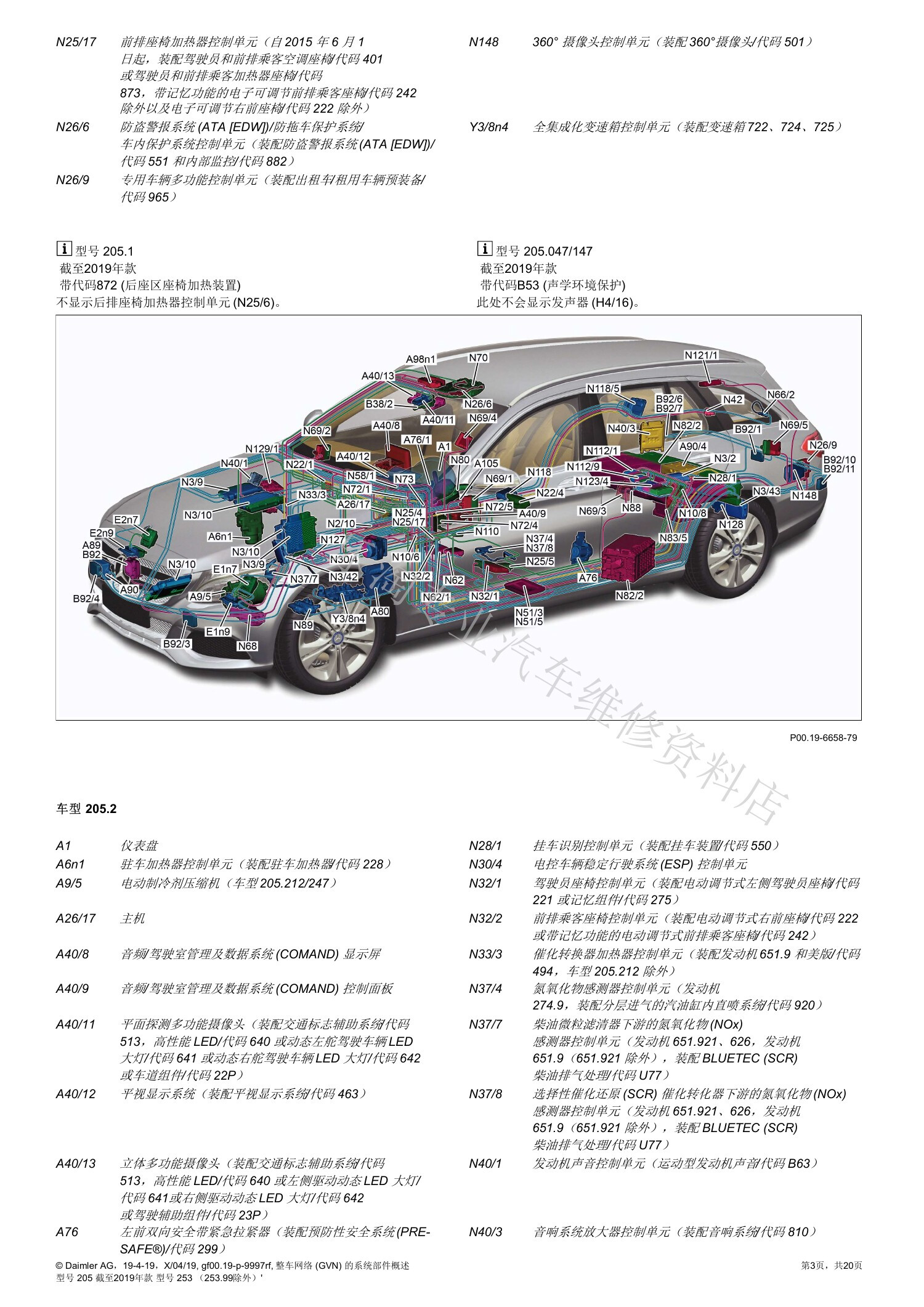

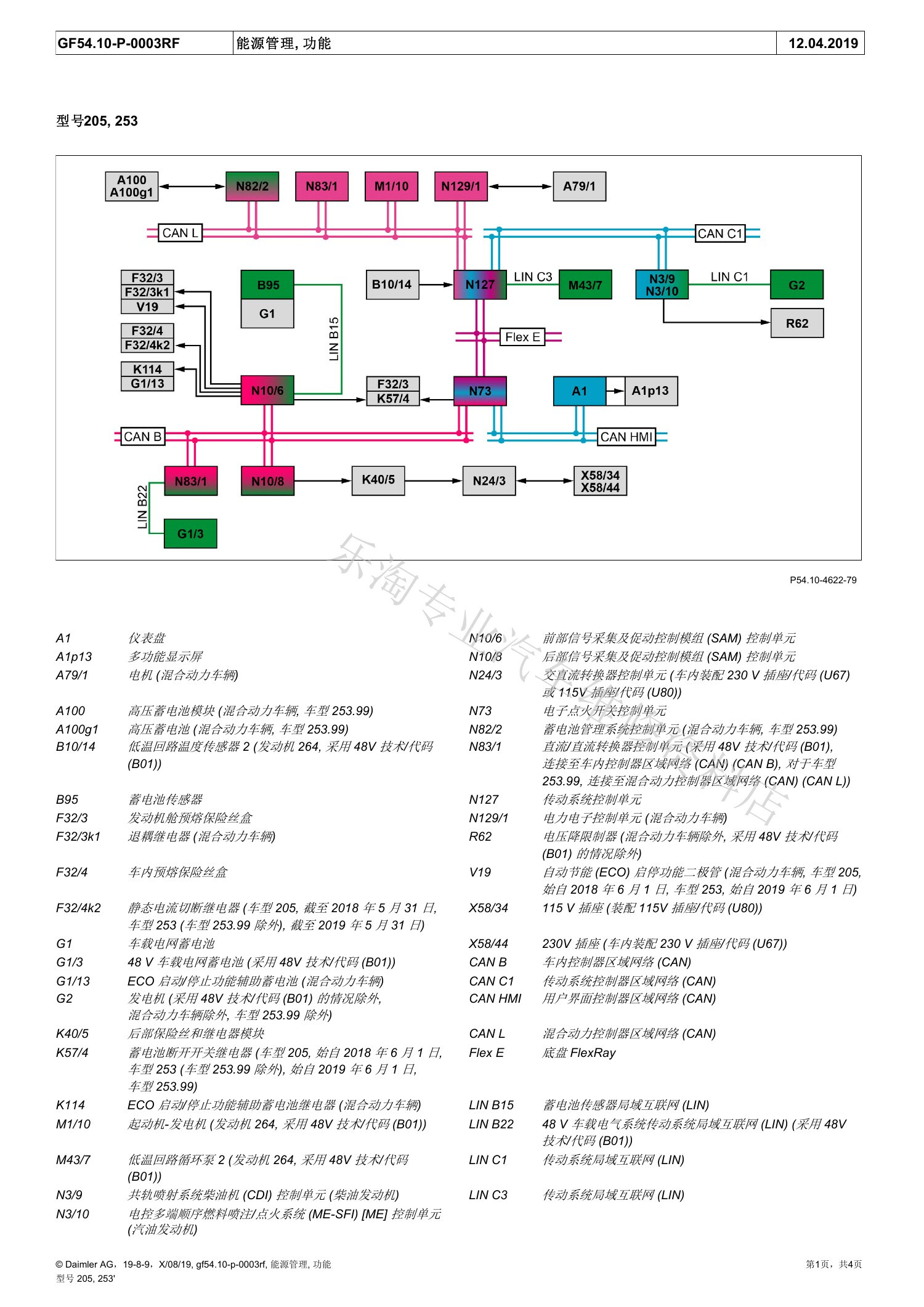

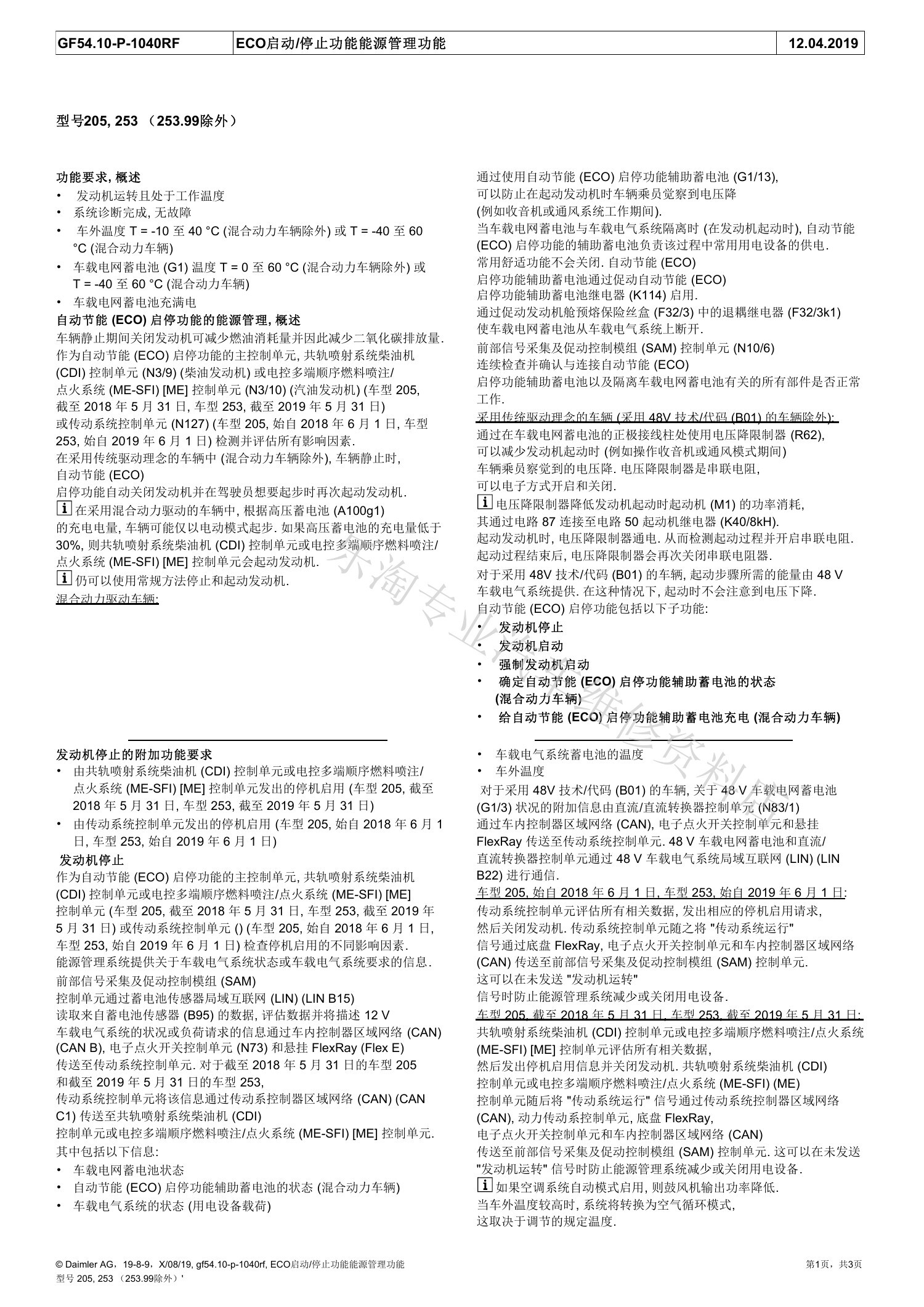

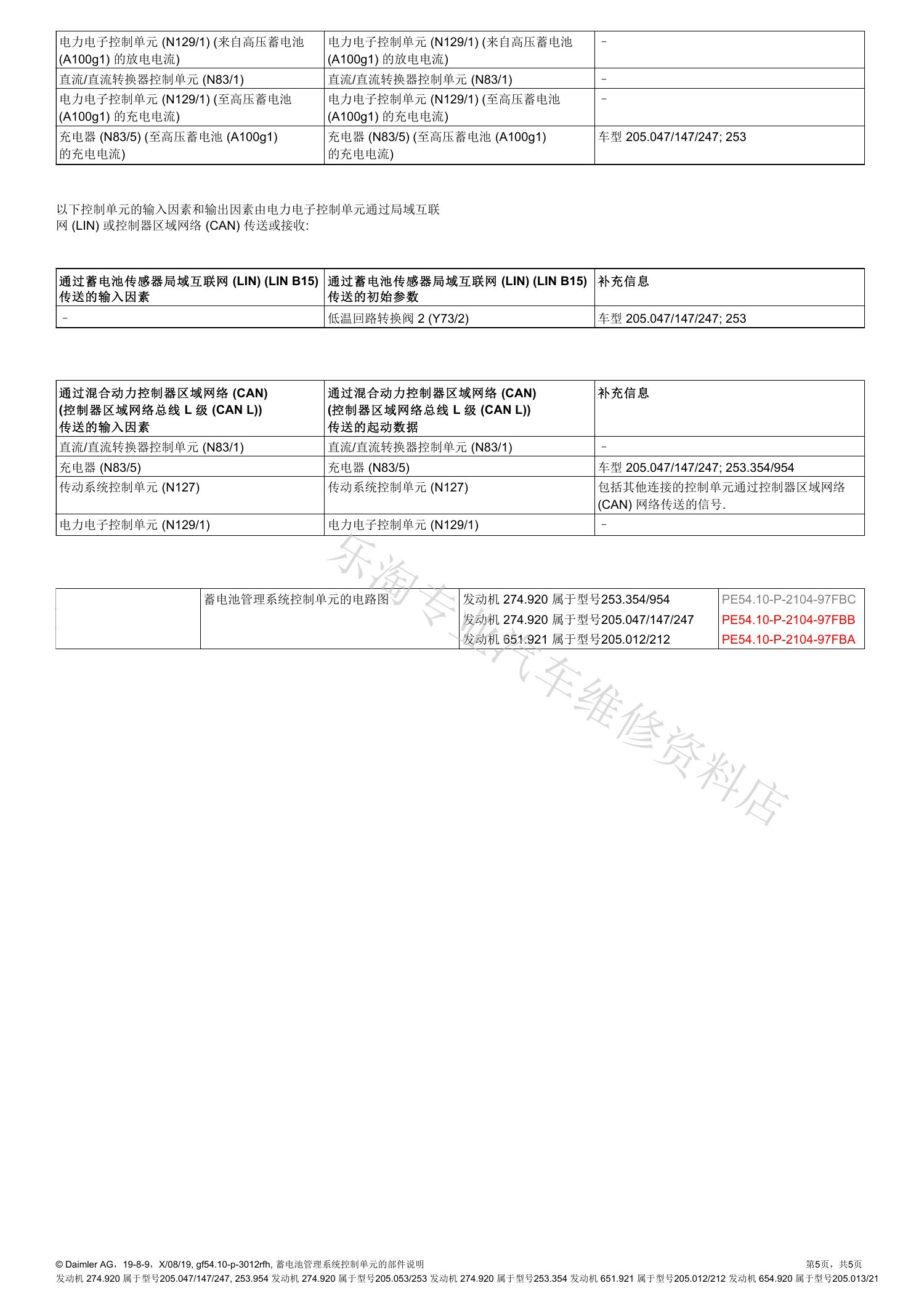

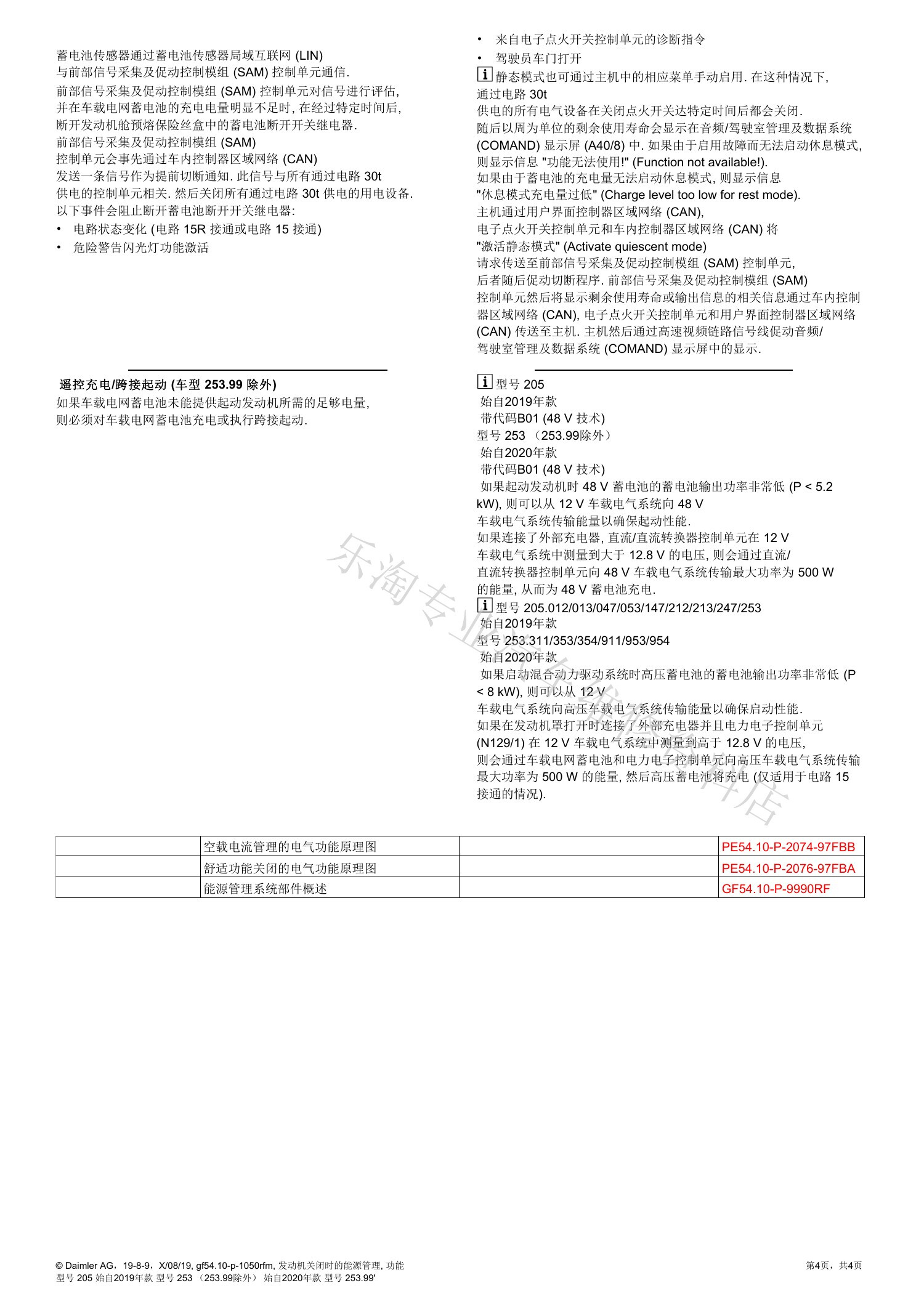

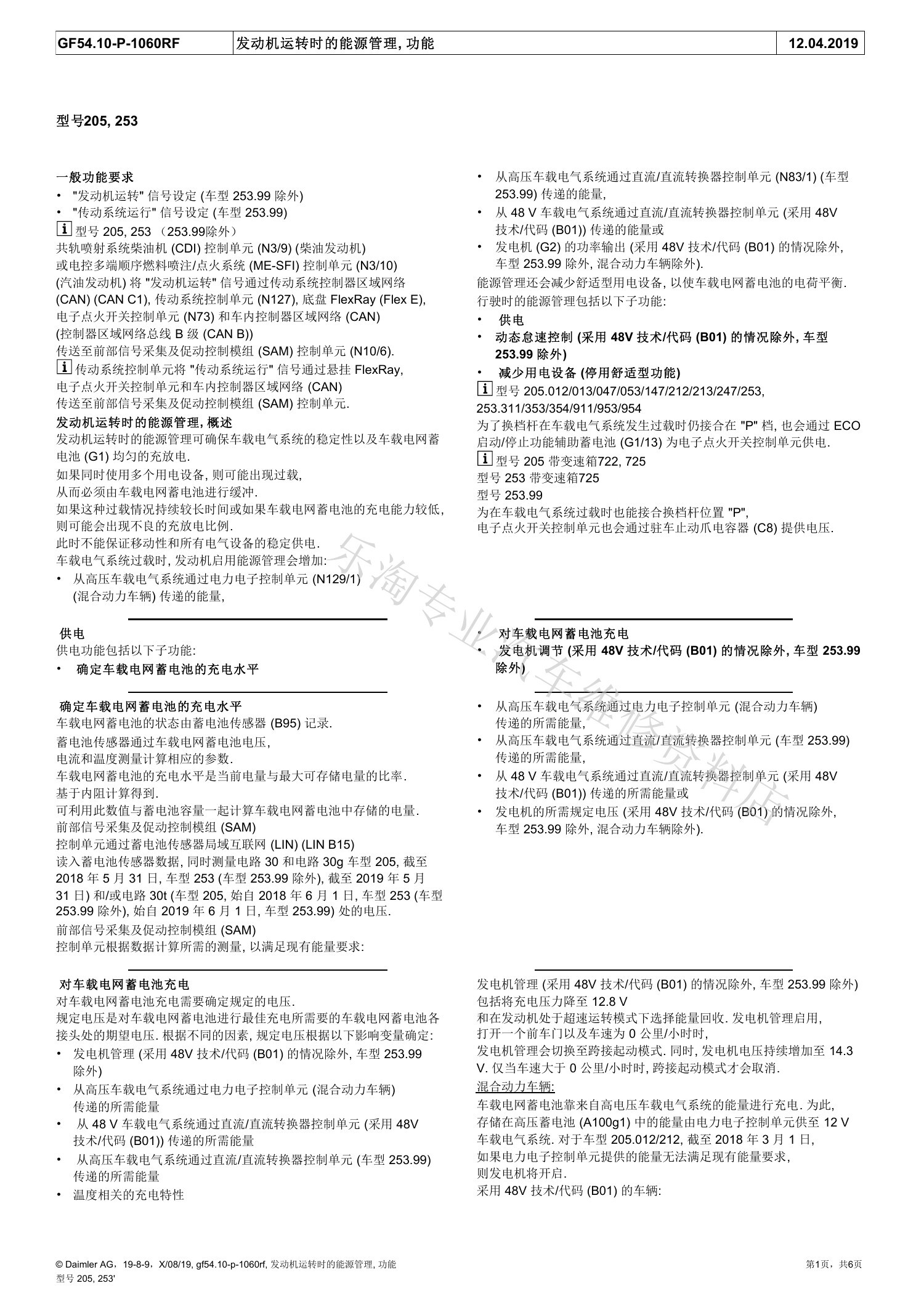

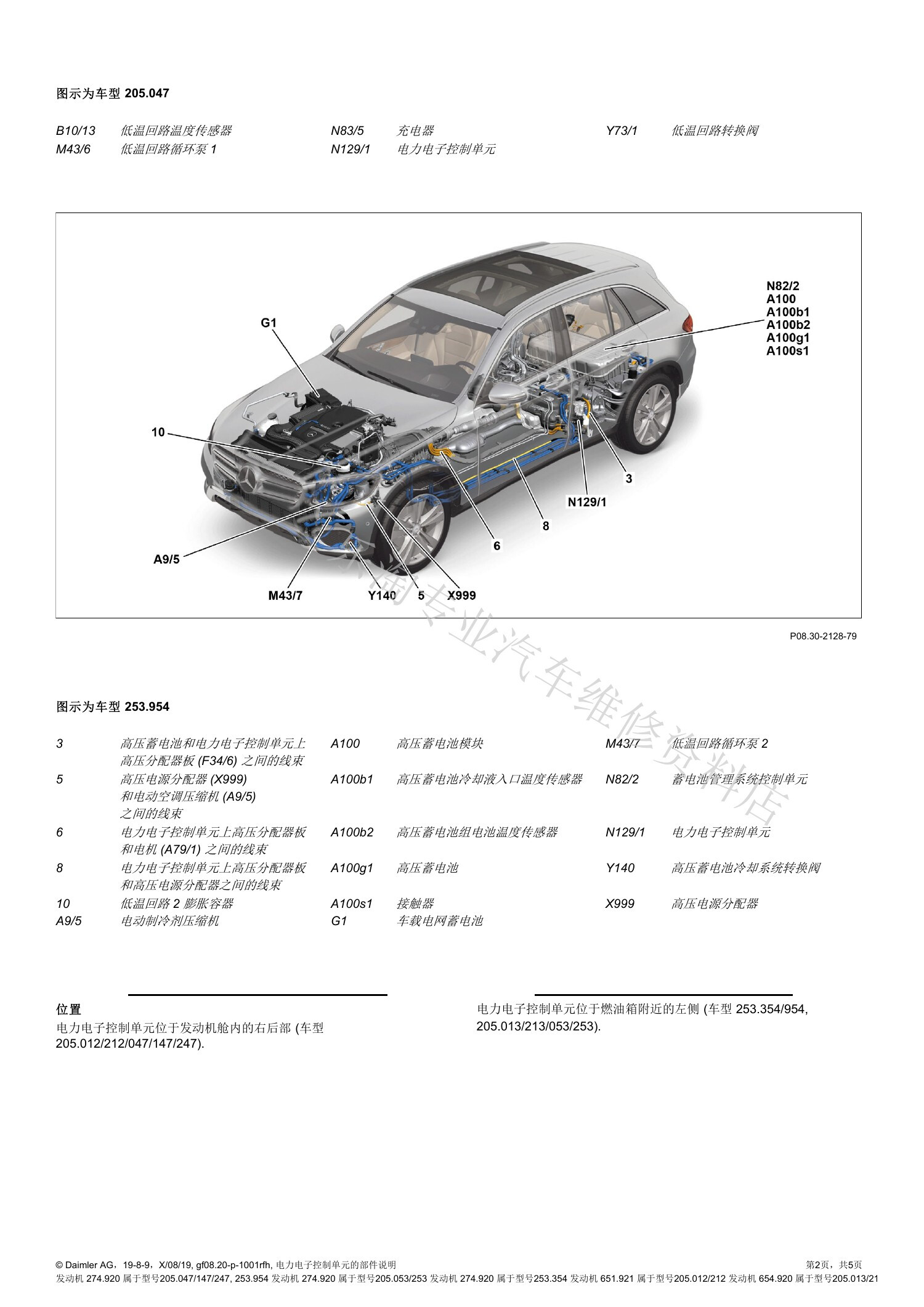

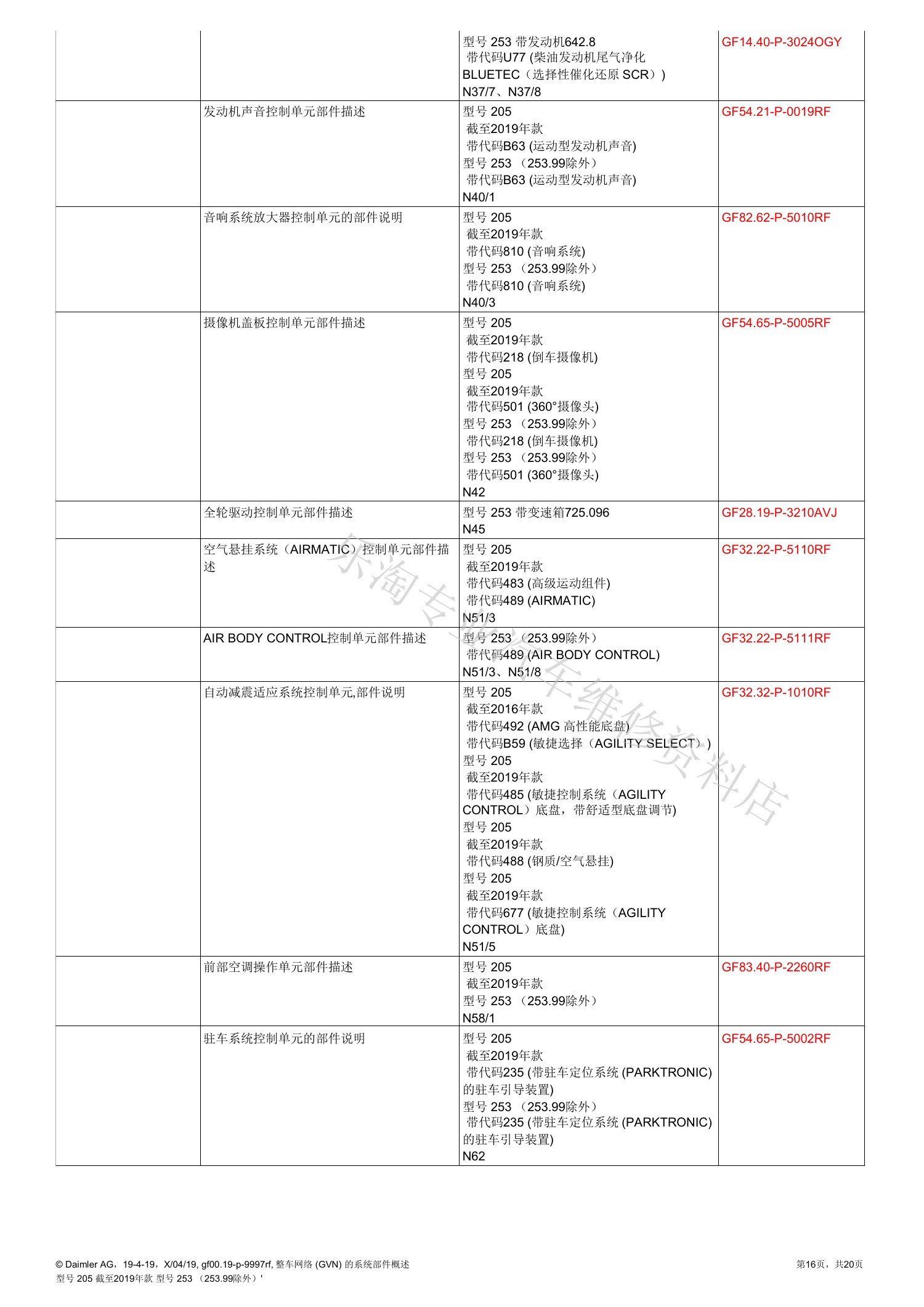

二、整车网络与供电

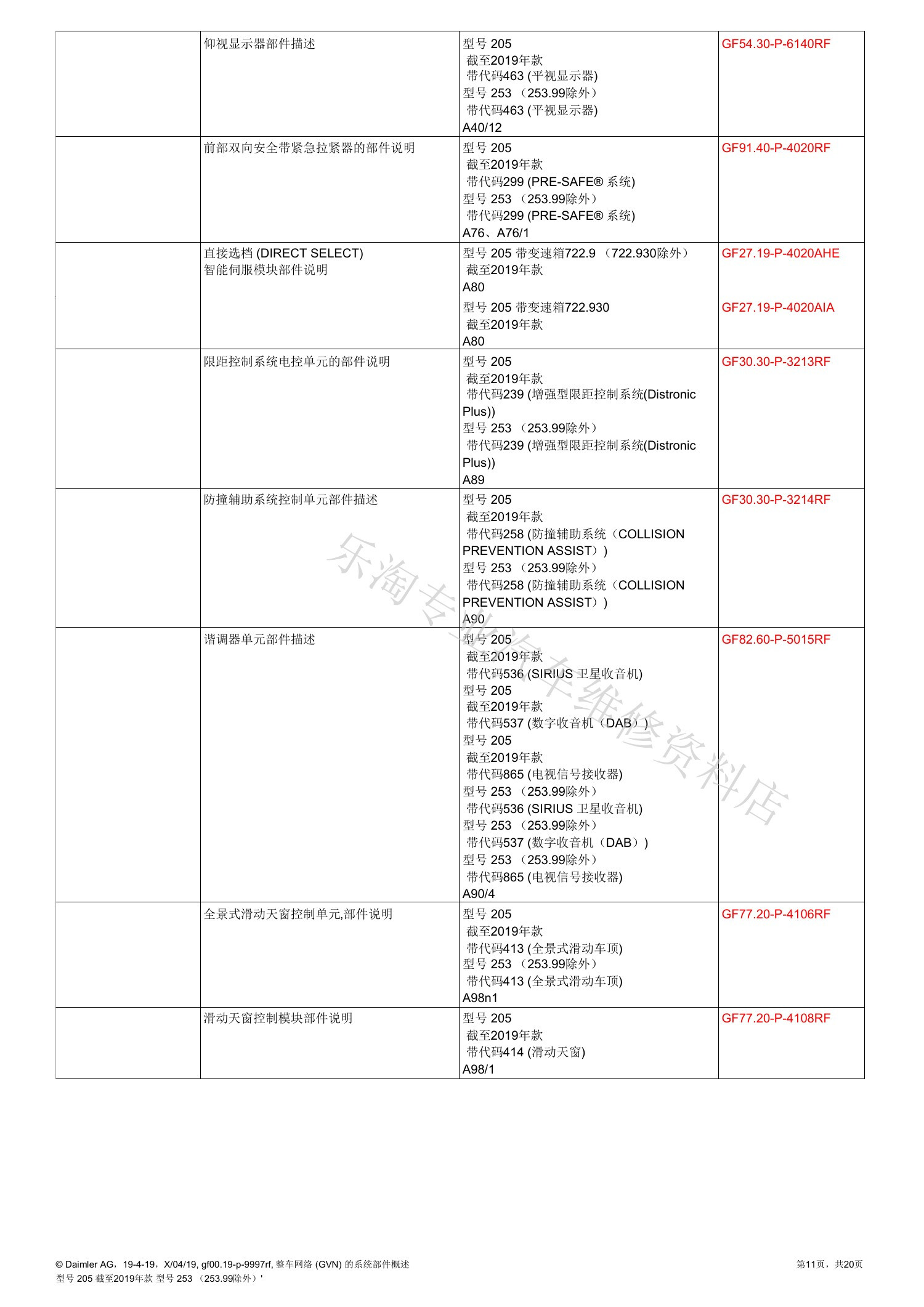

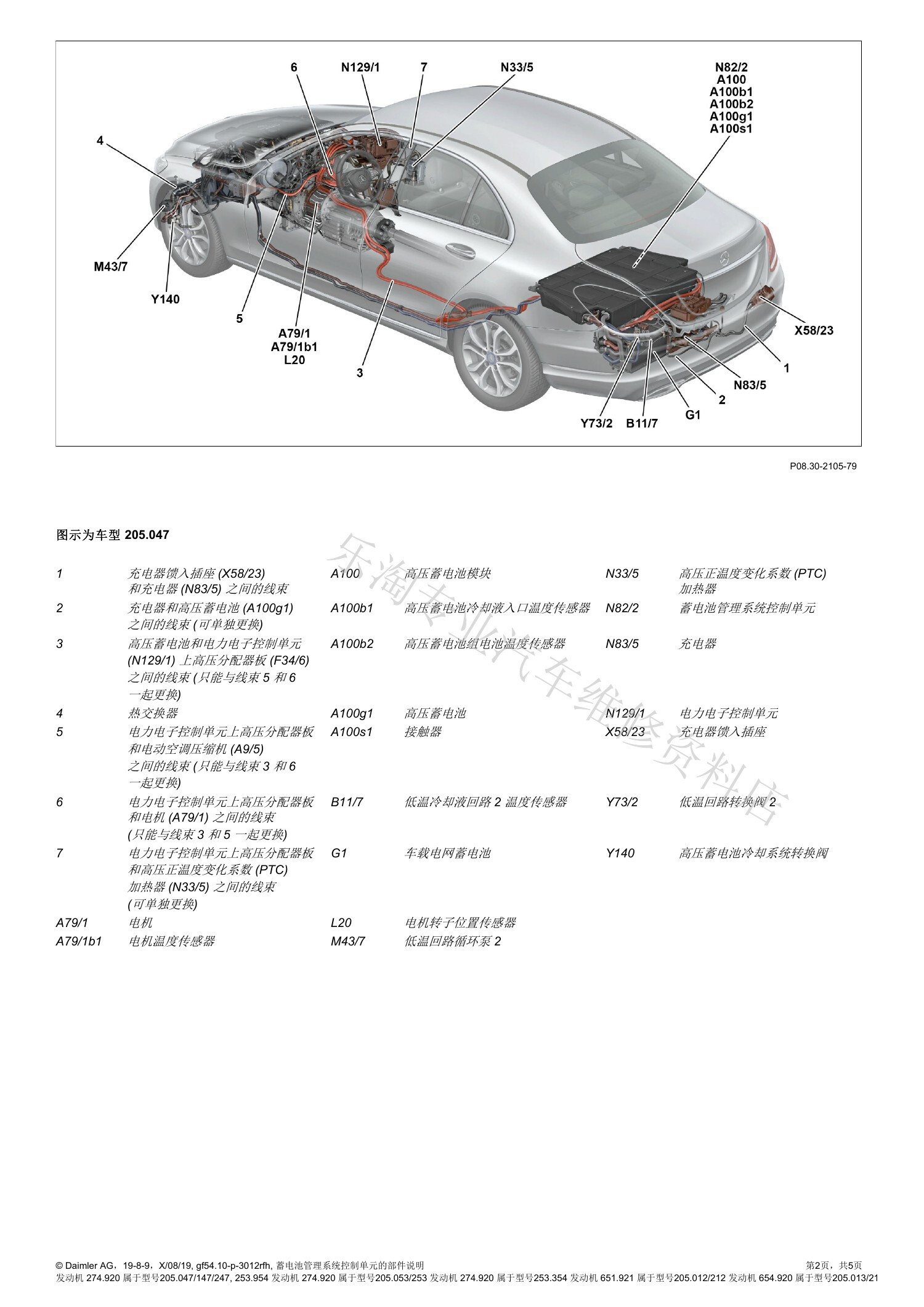

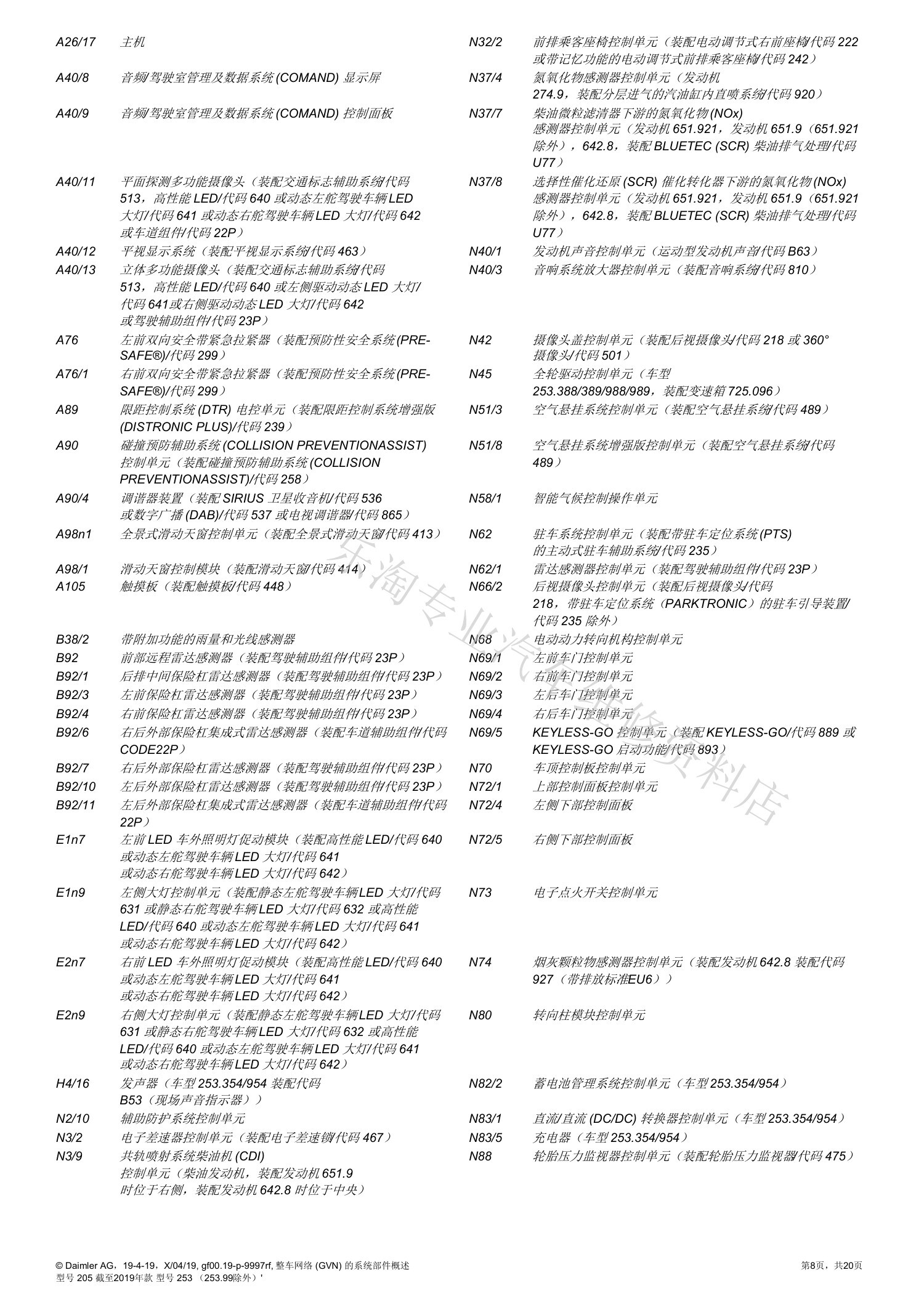

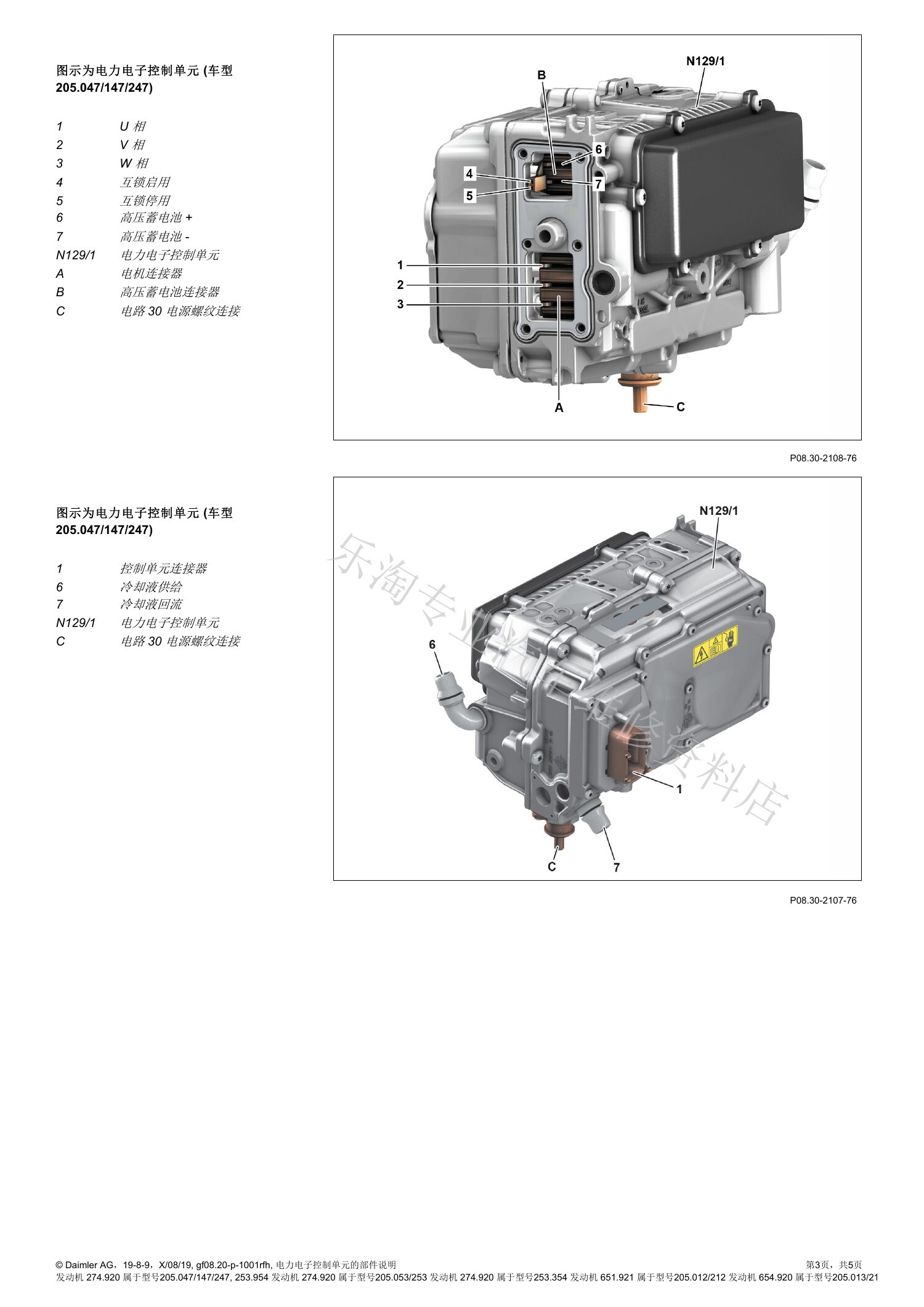

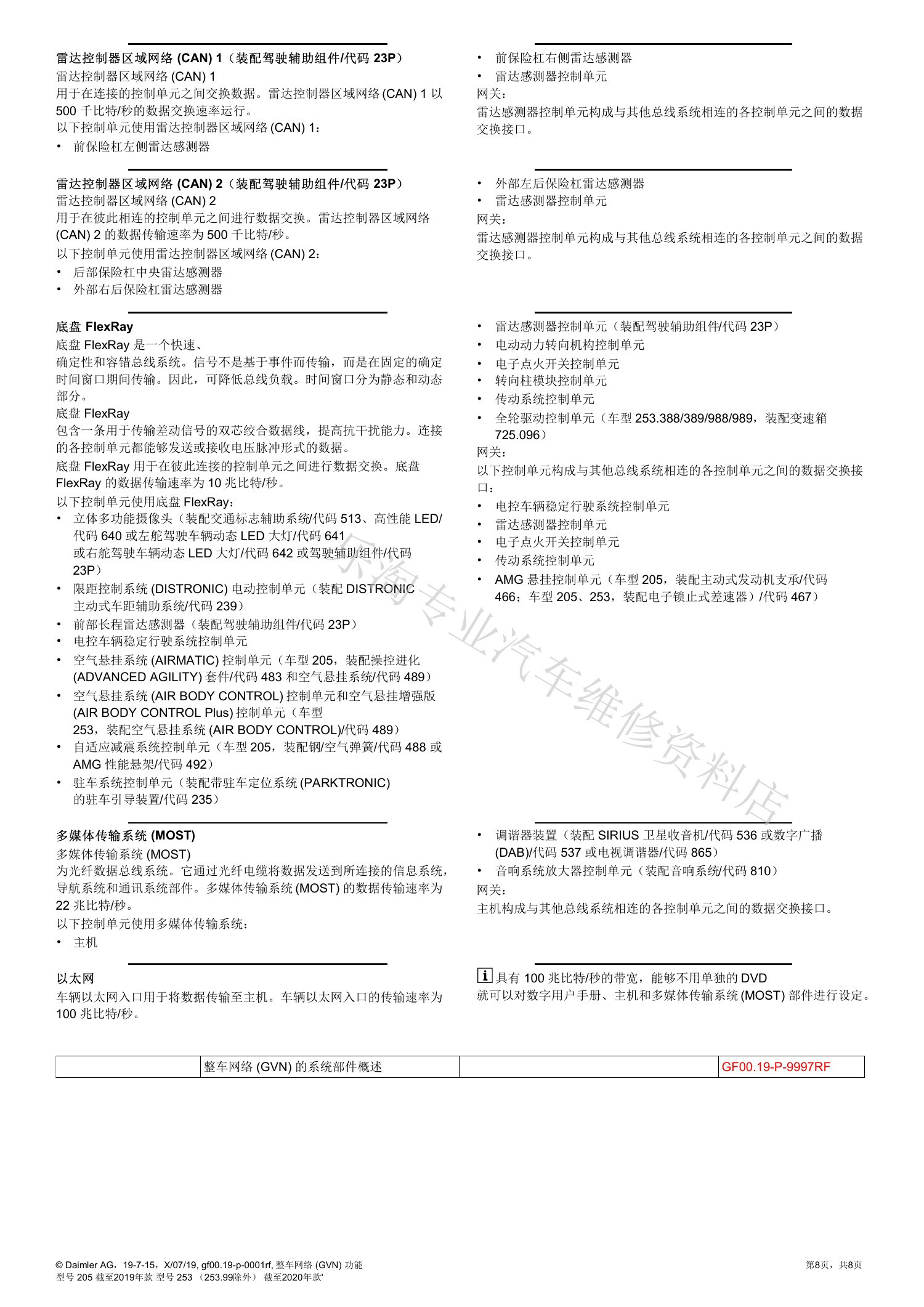

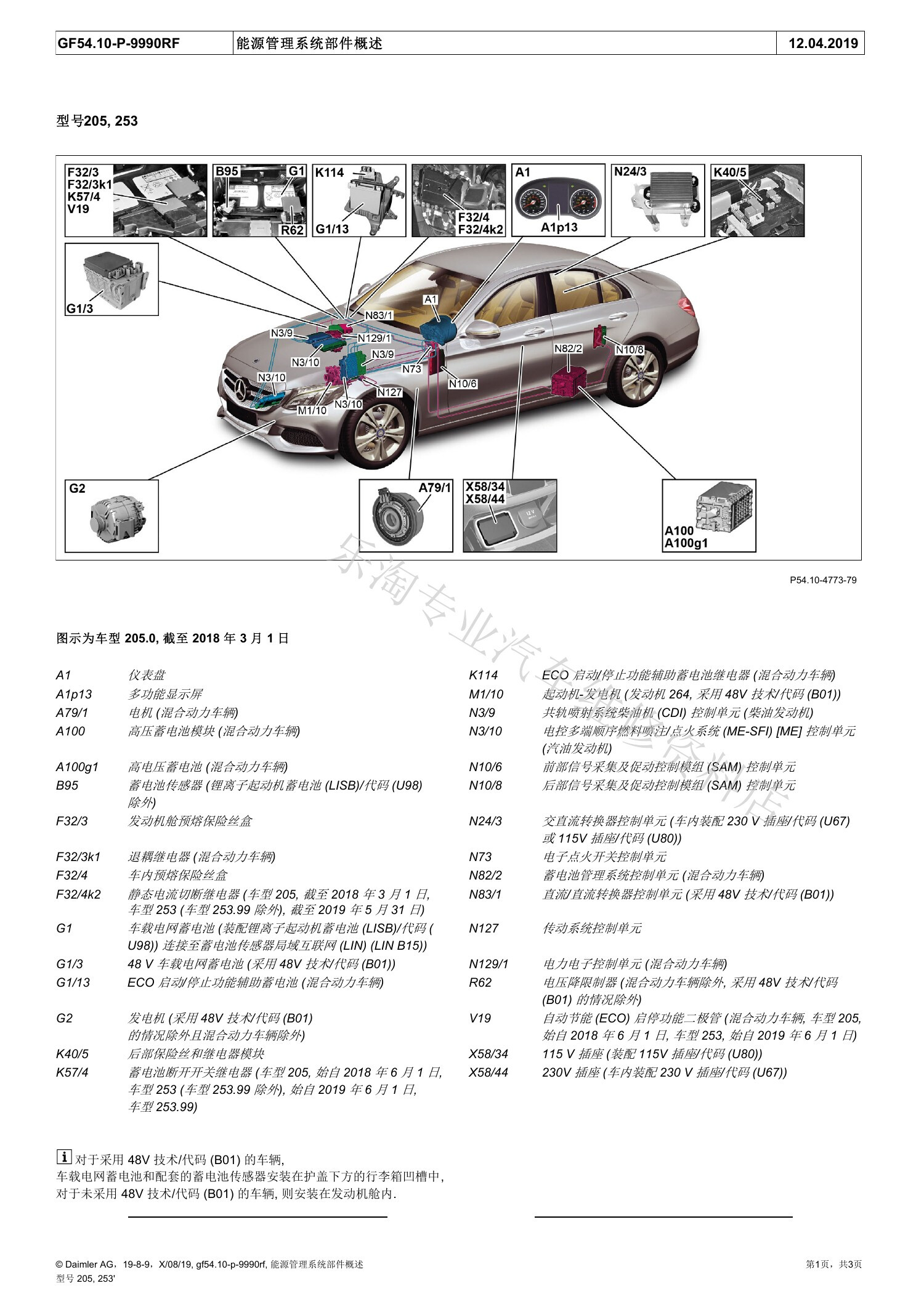

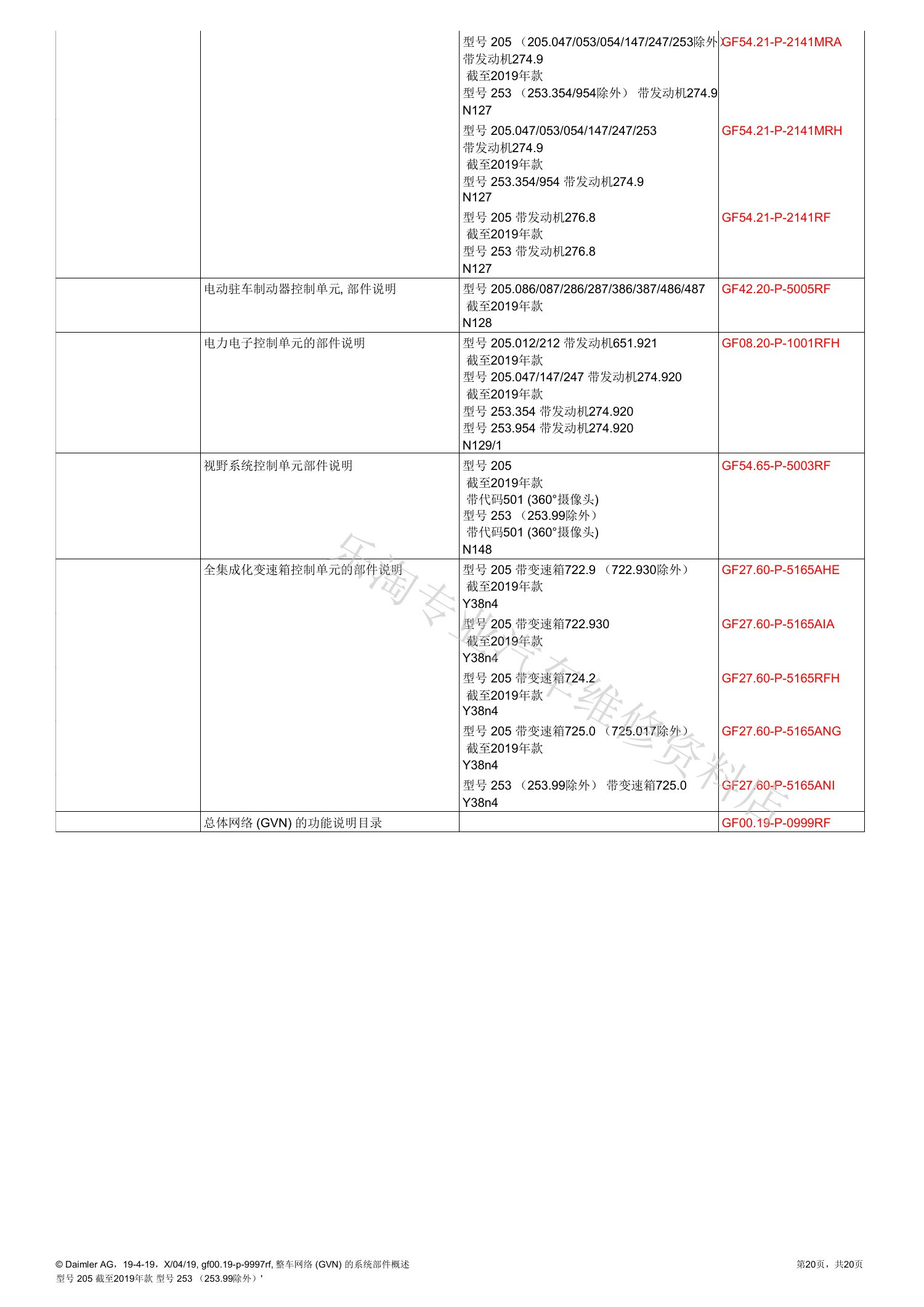

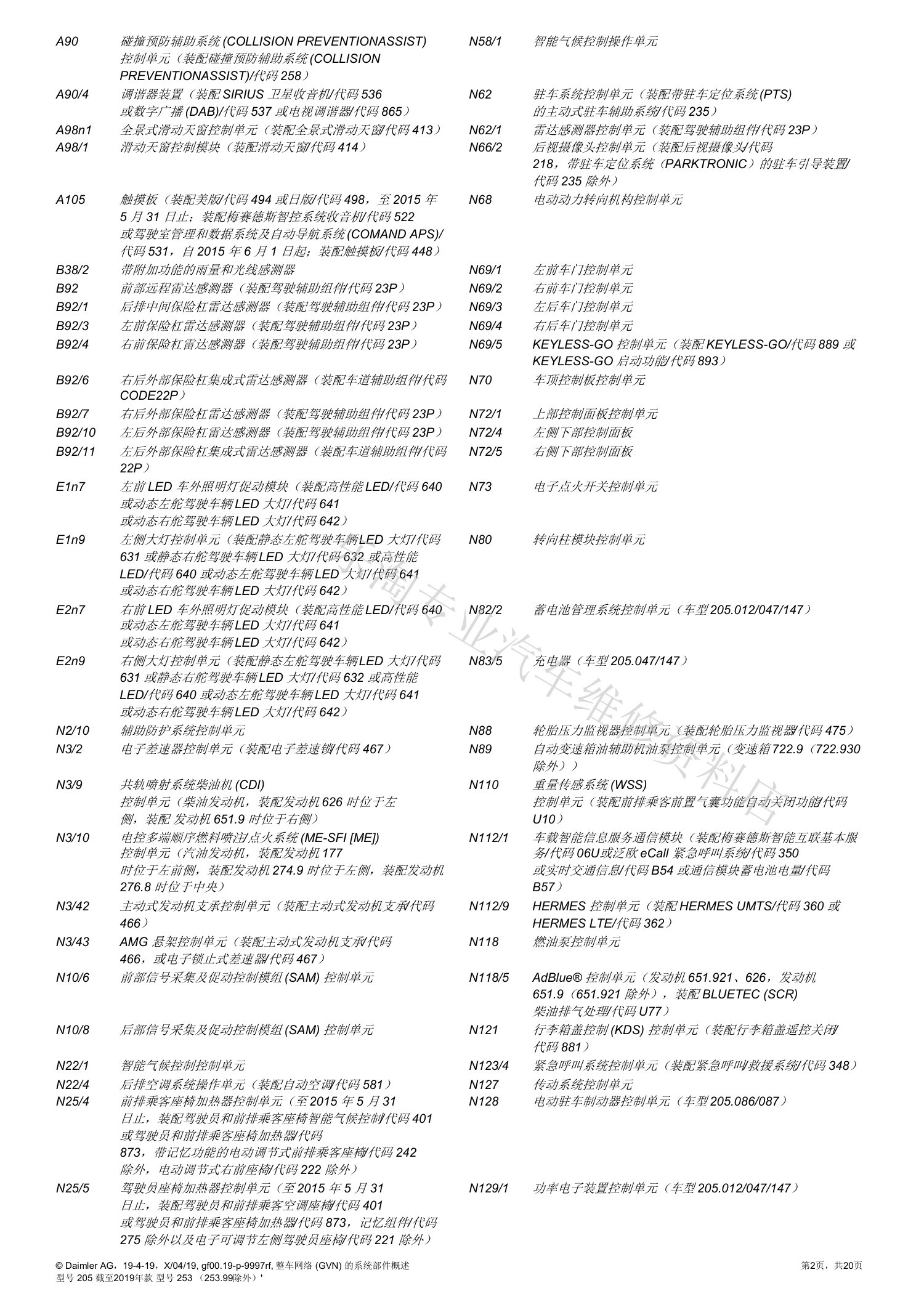

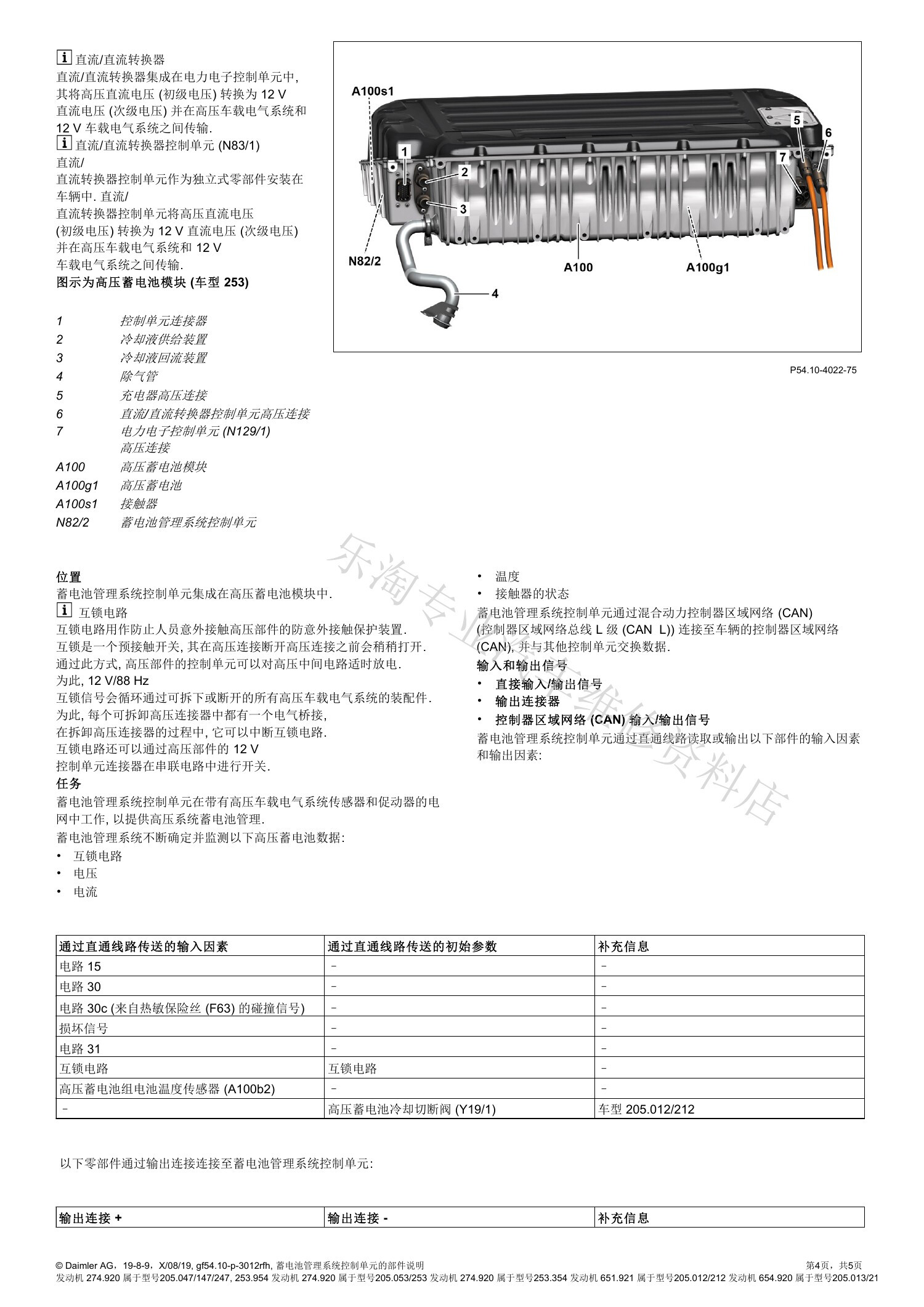

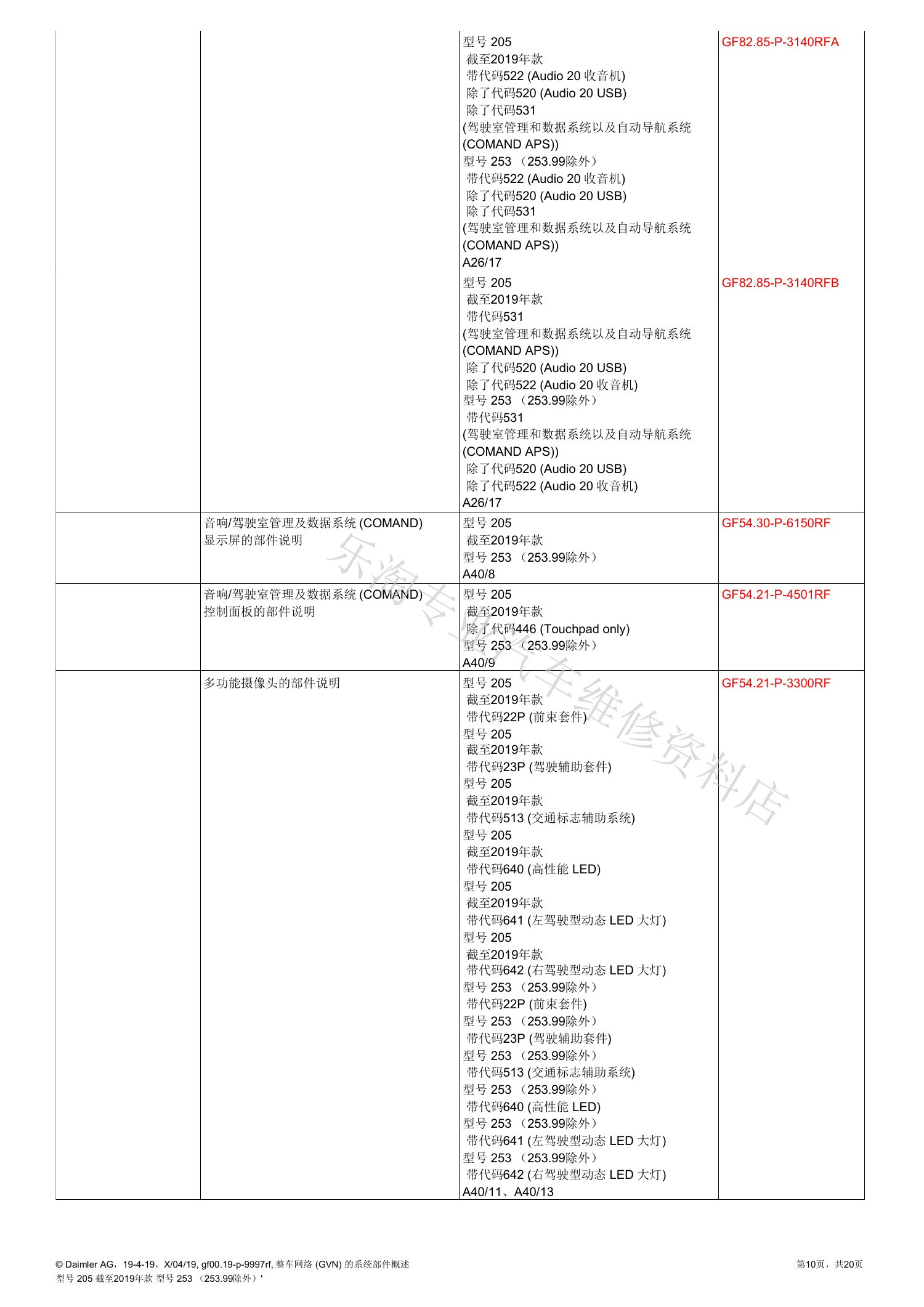

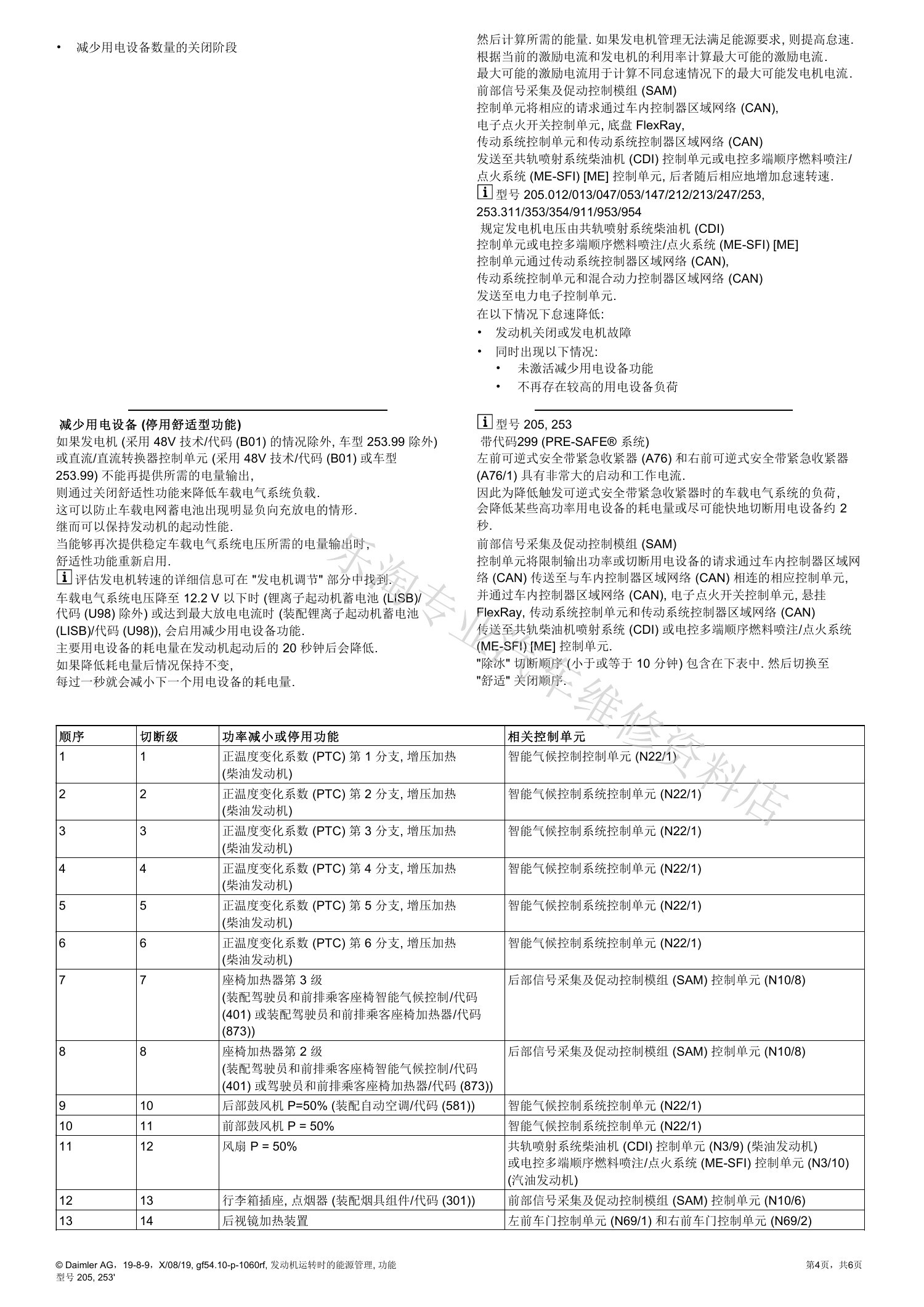

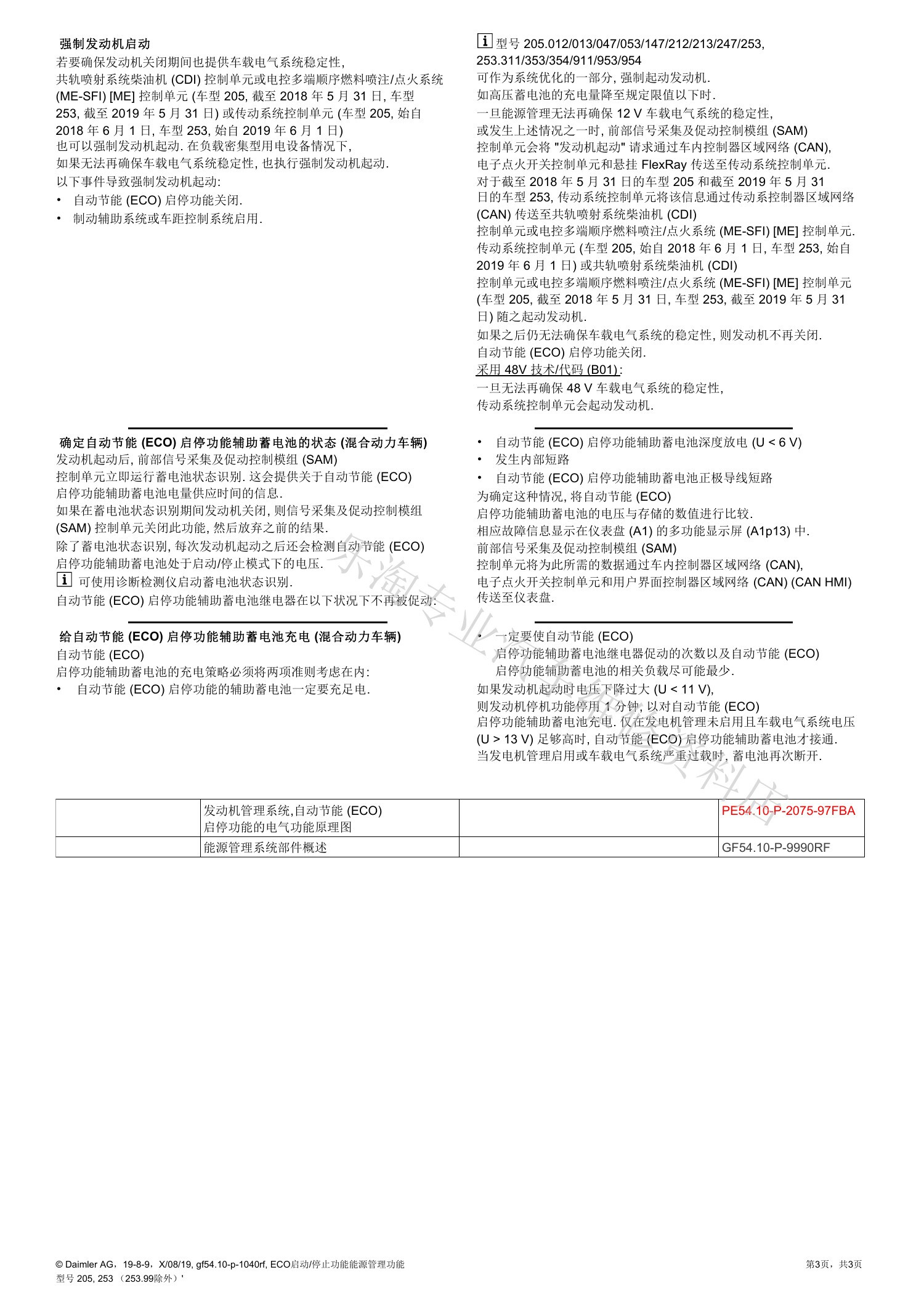

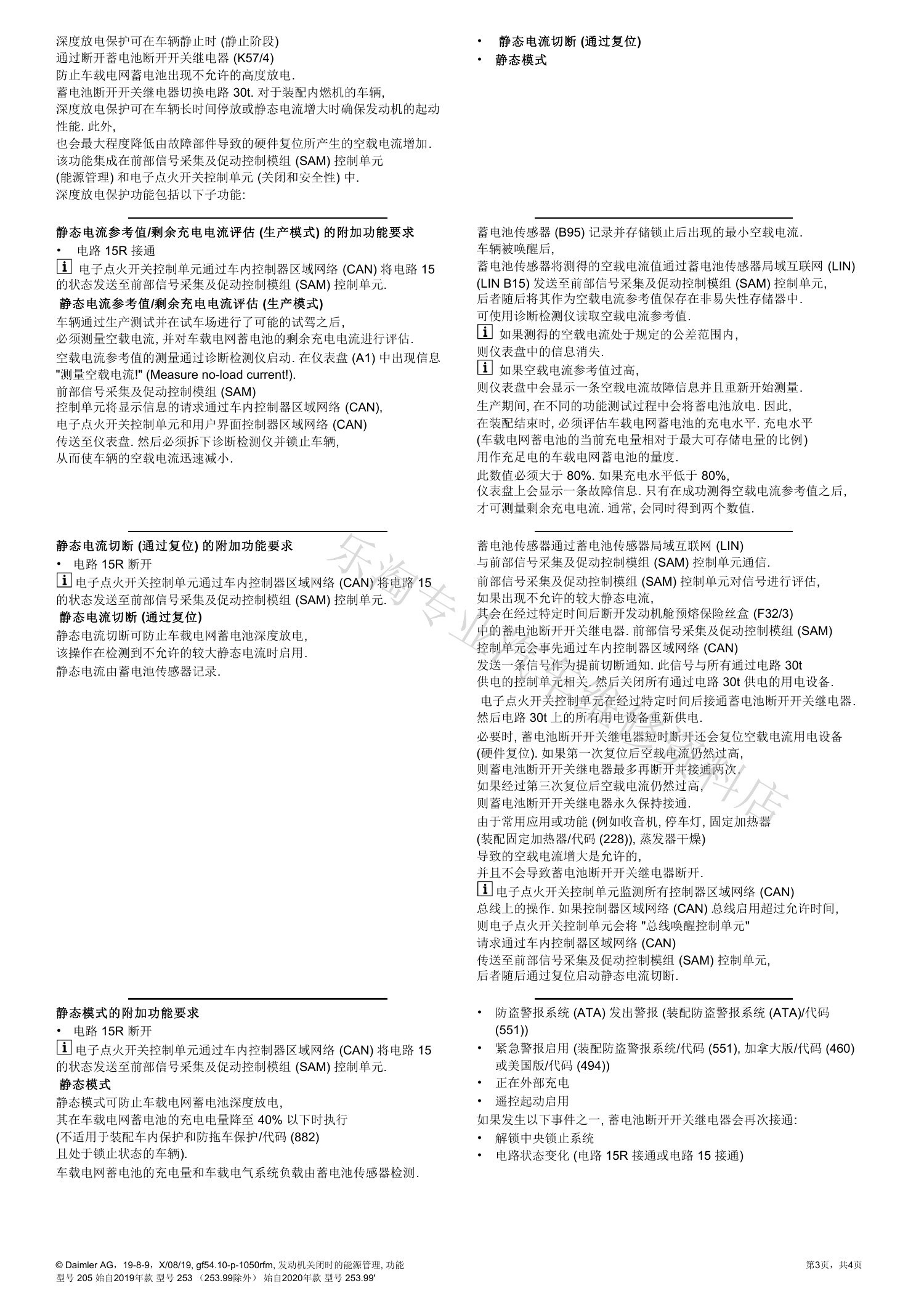

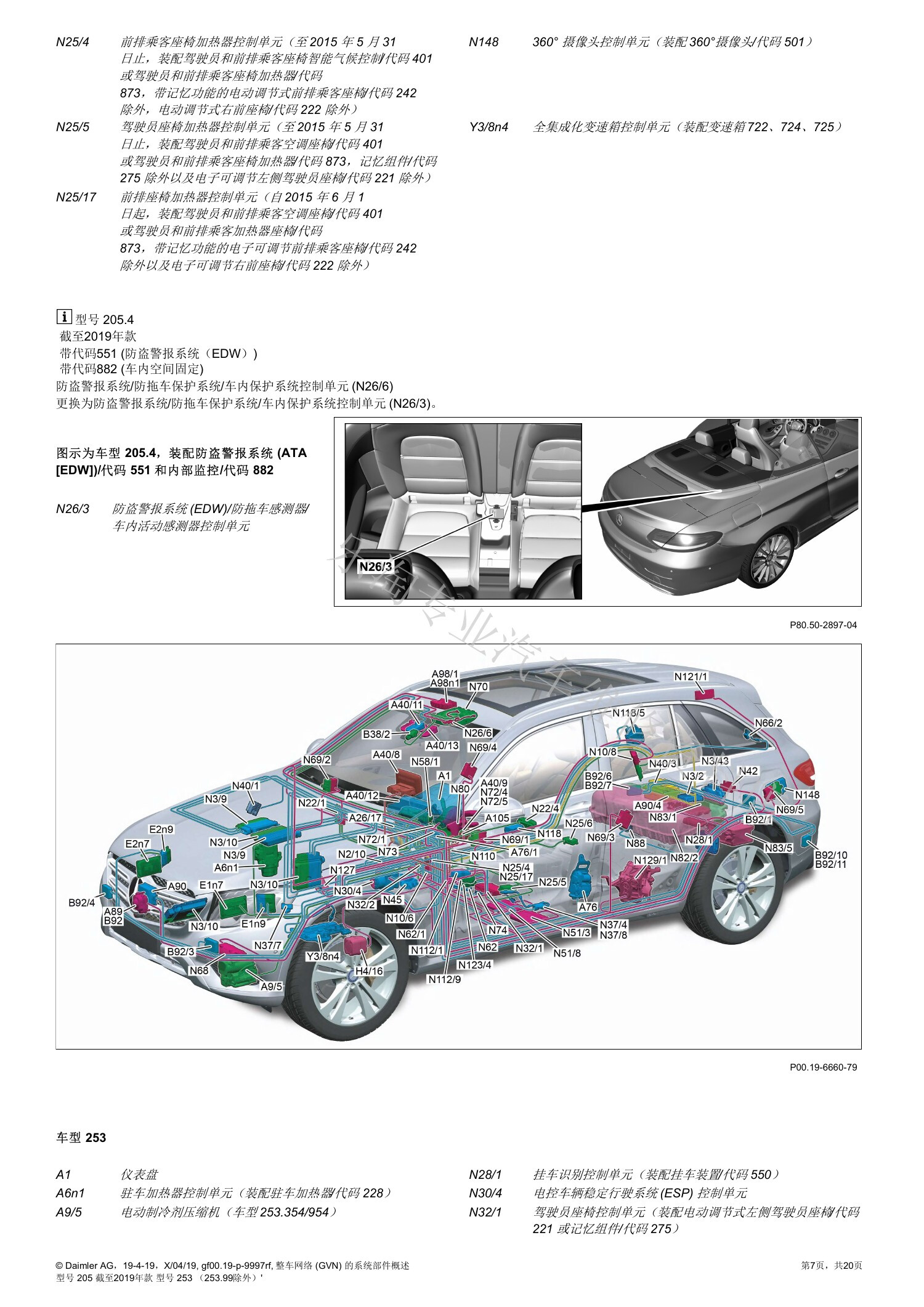

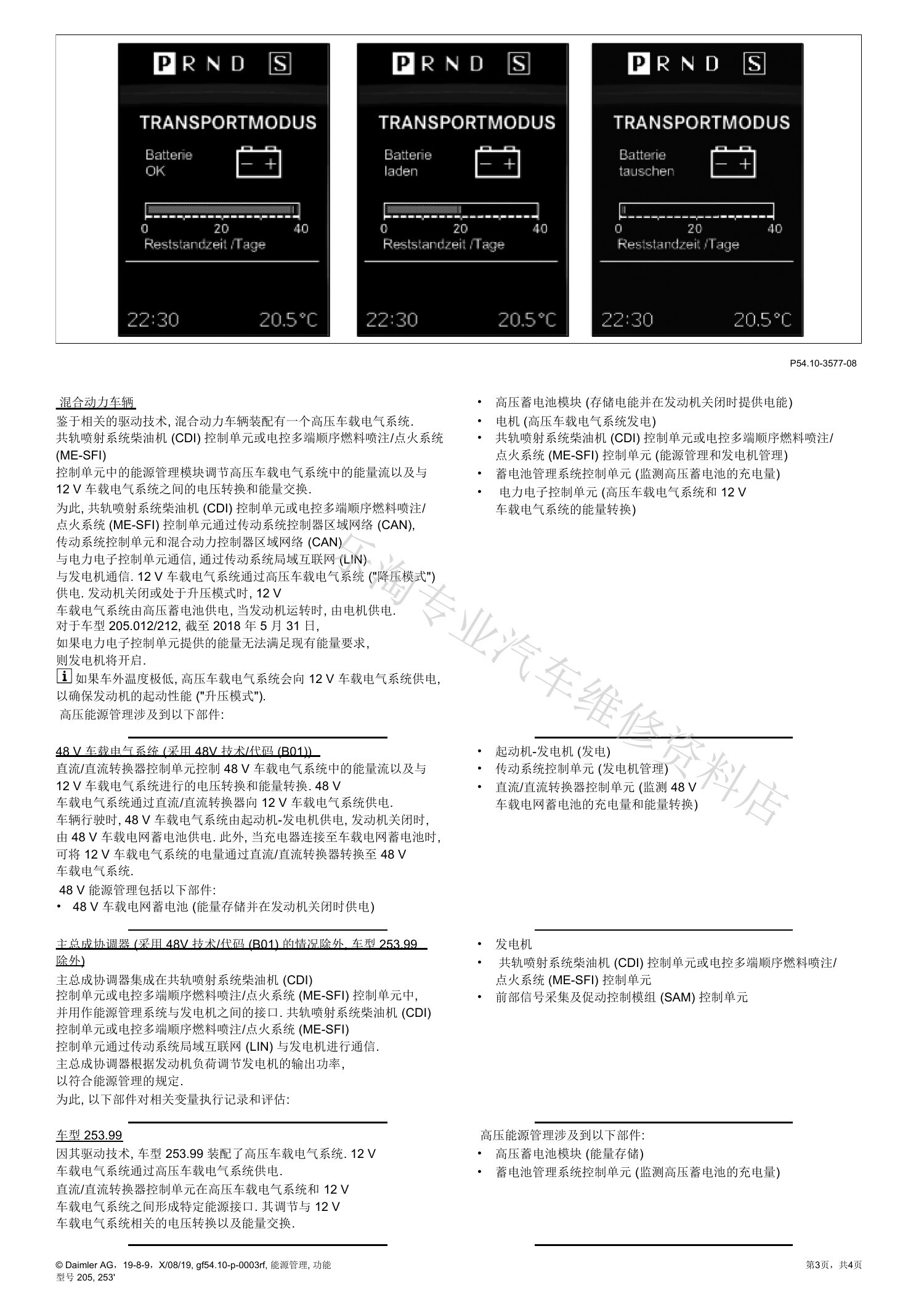

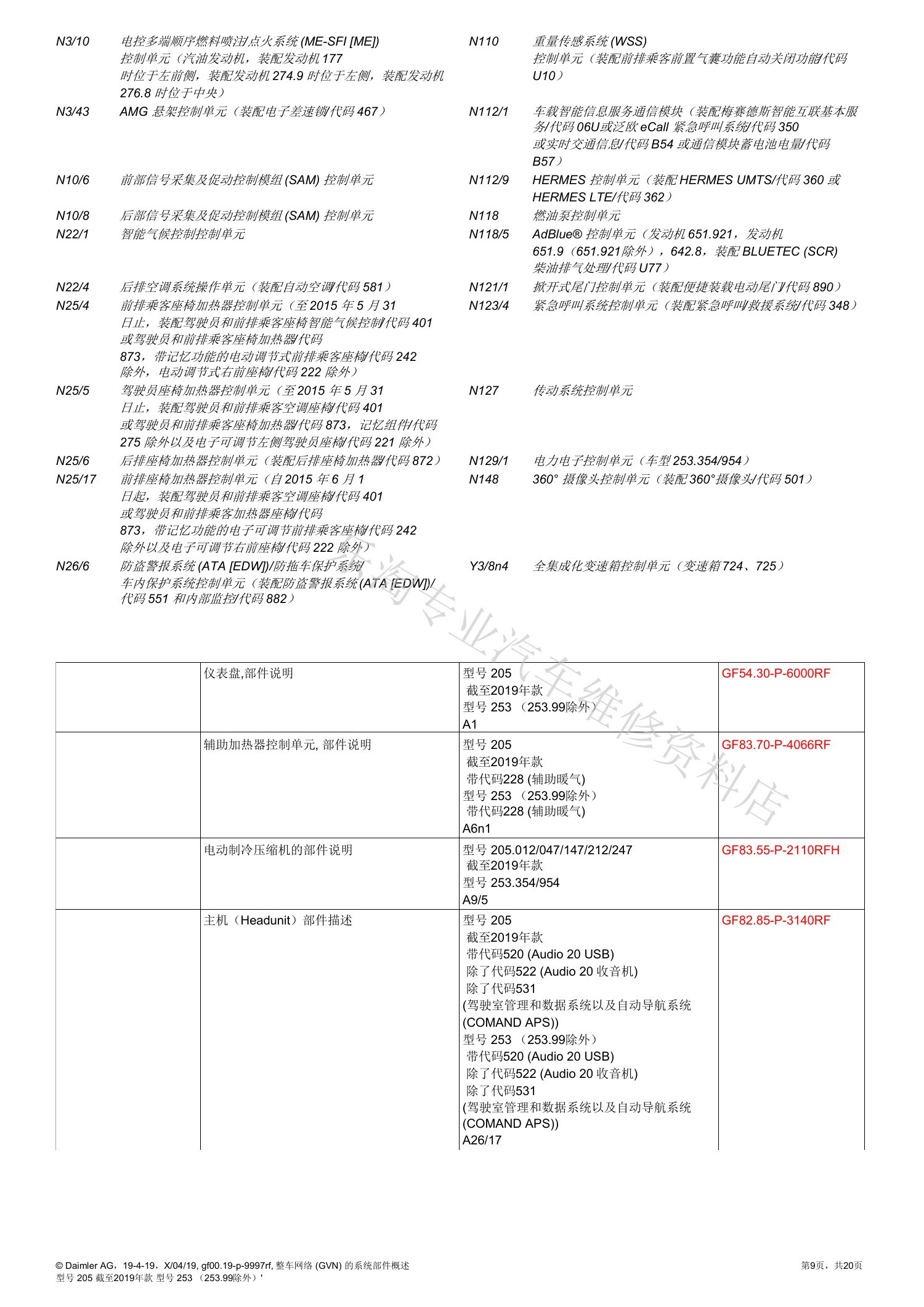

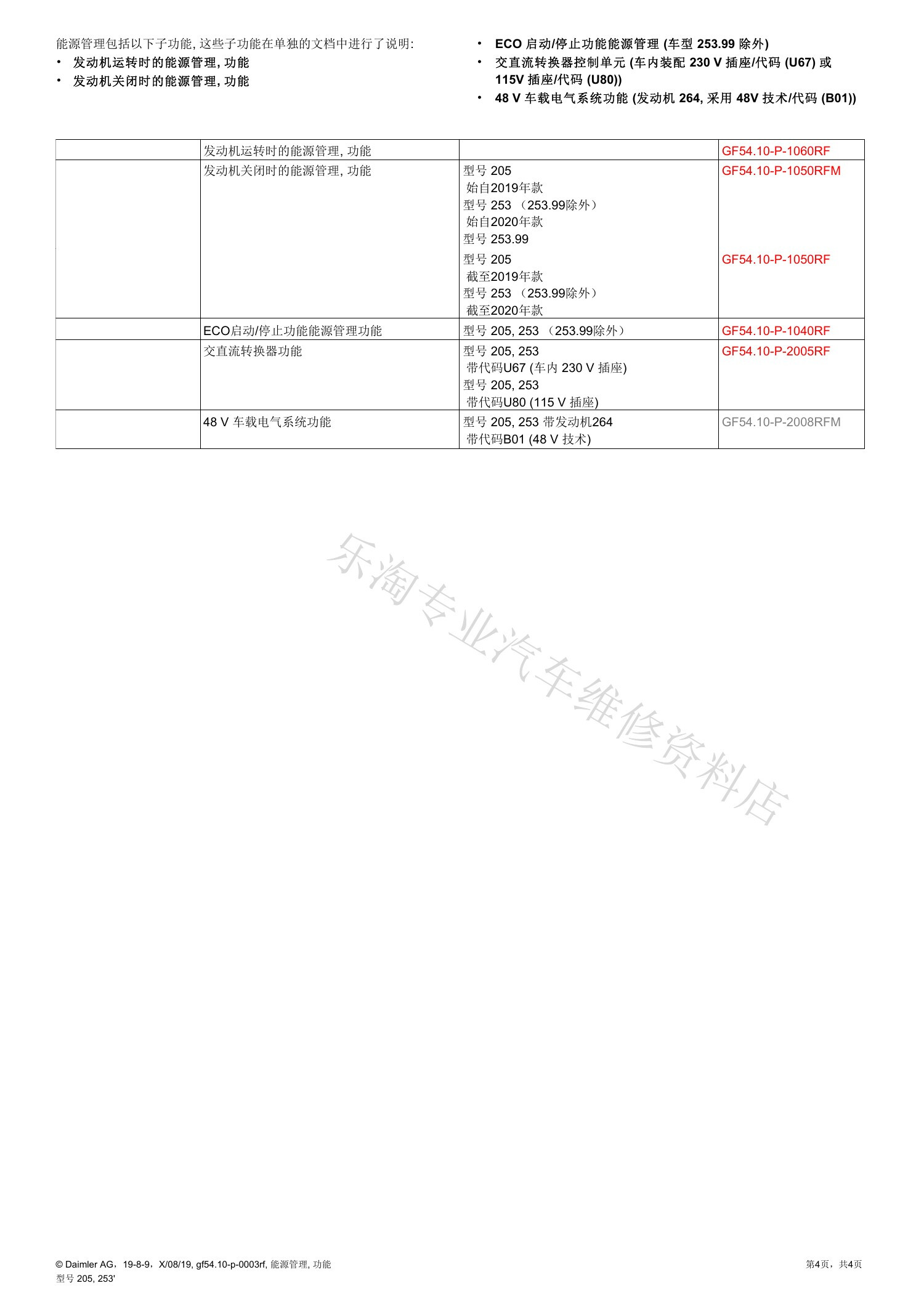

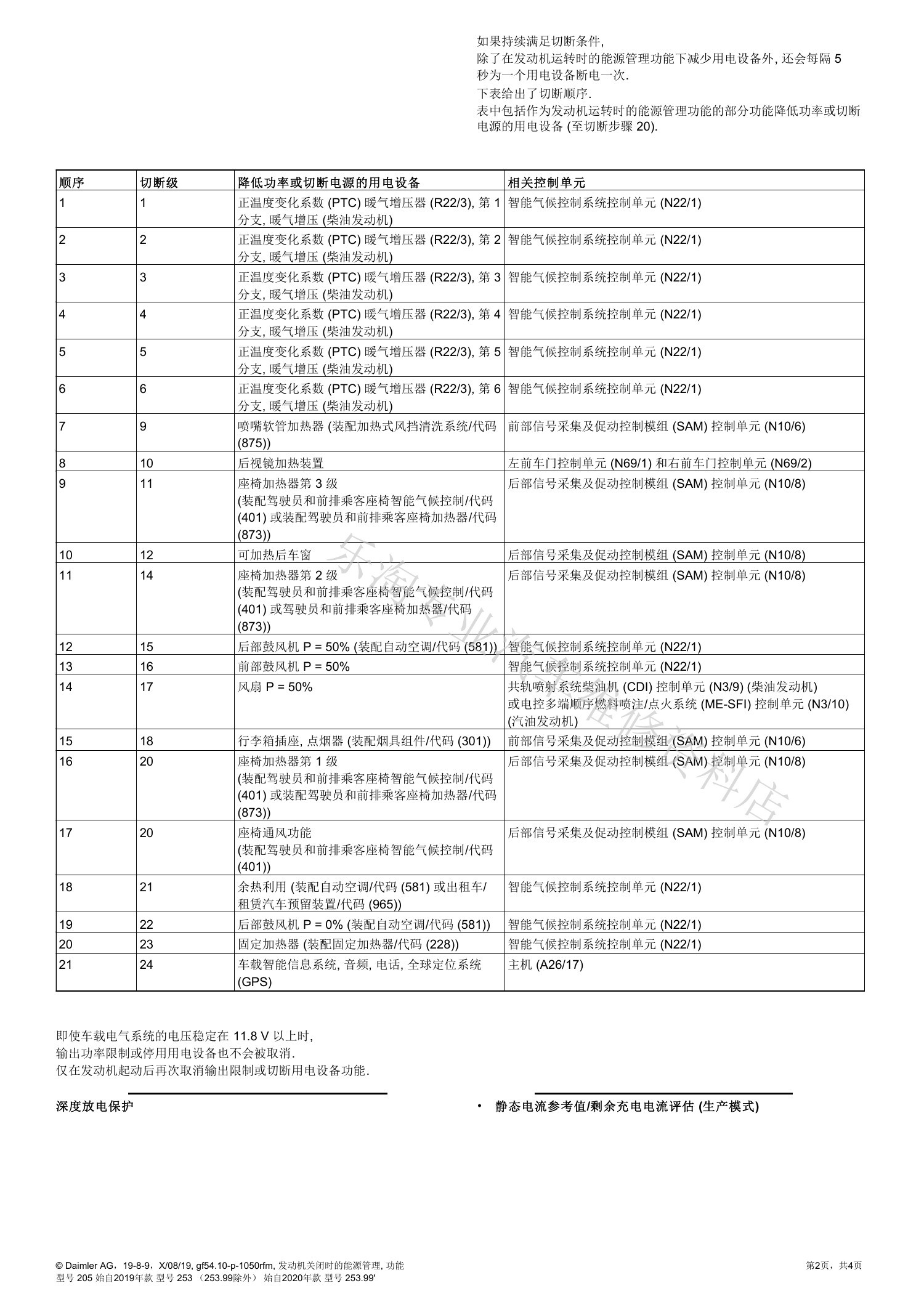

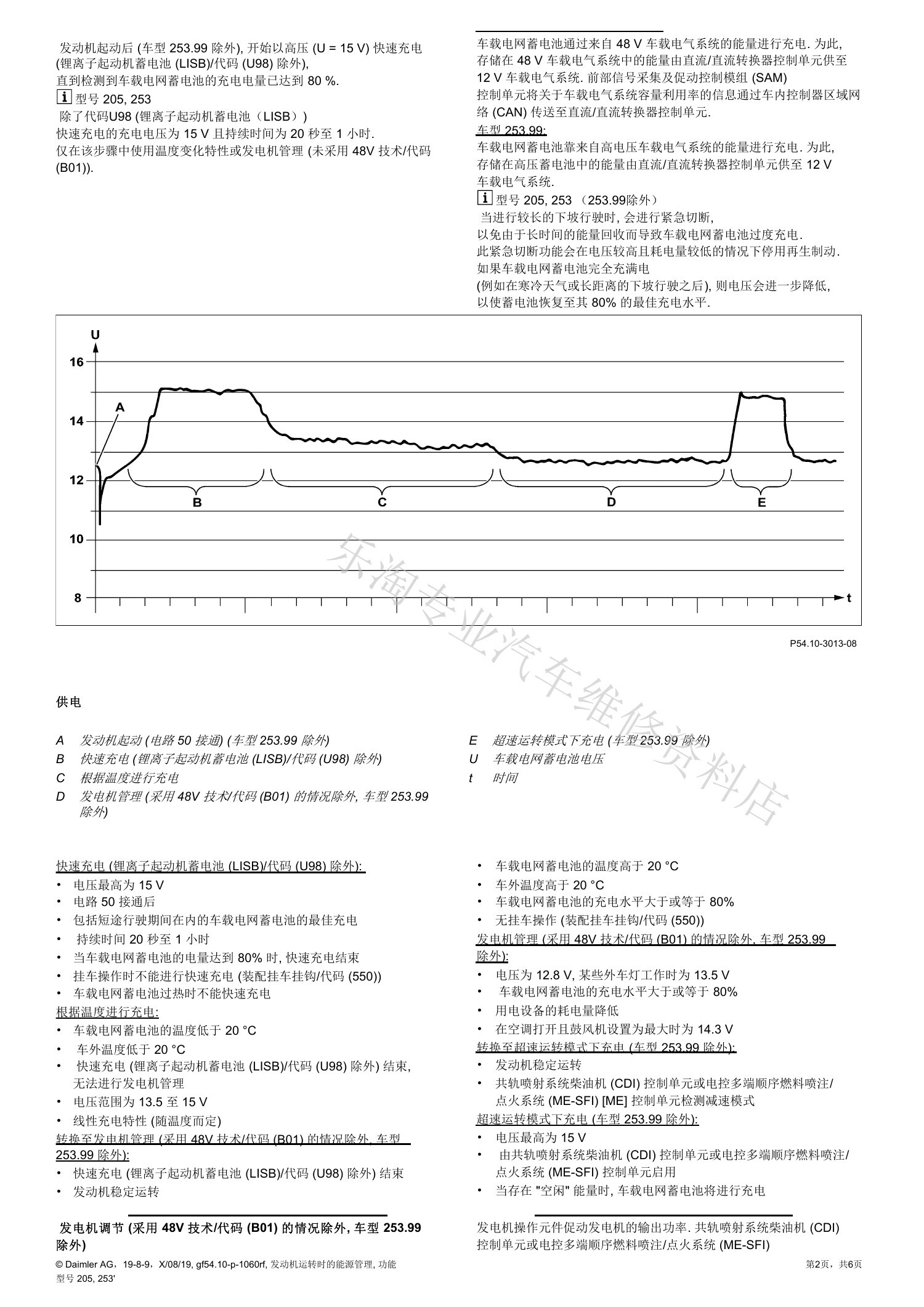

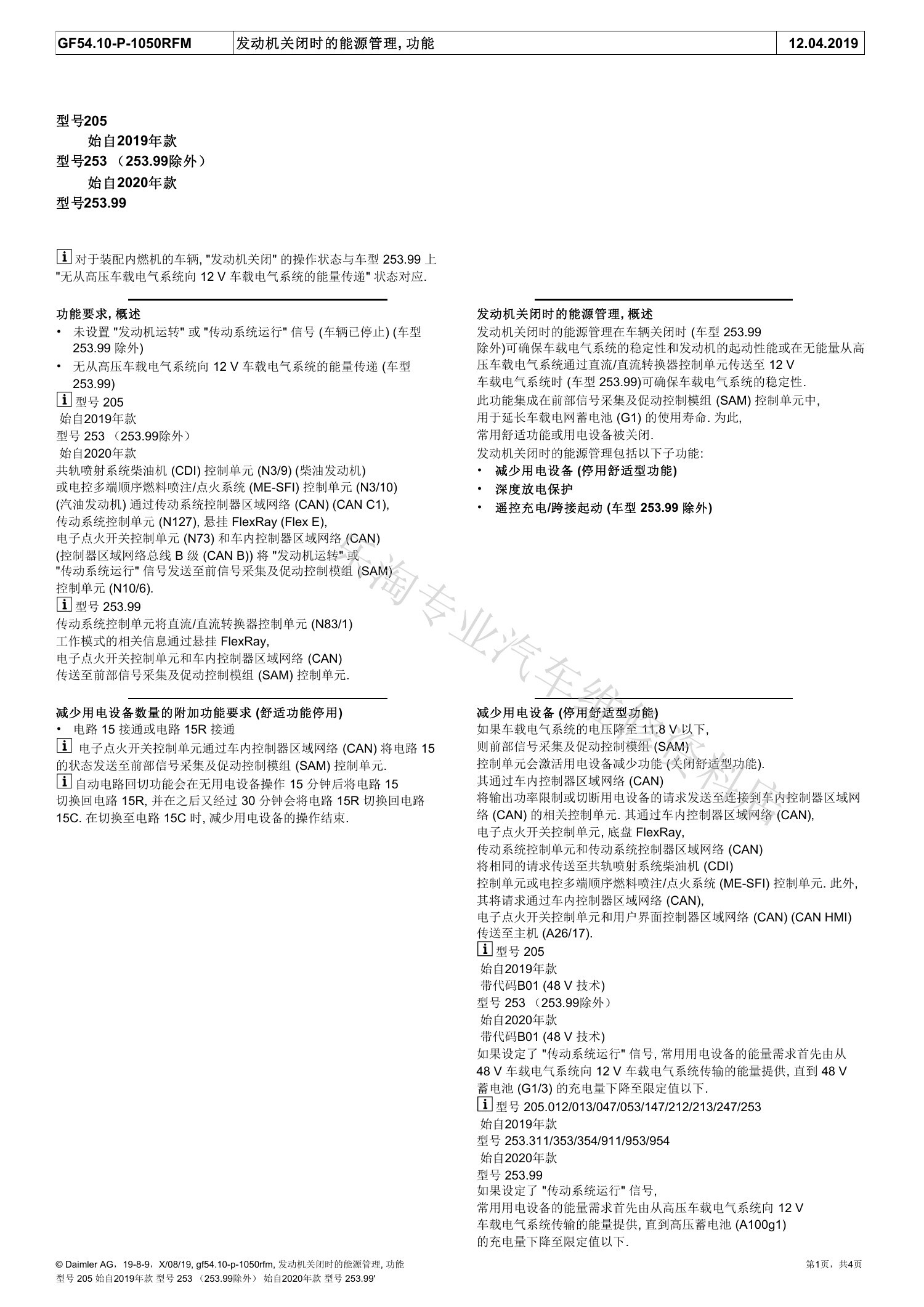

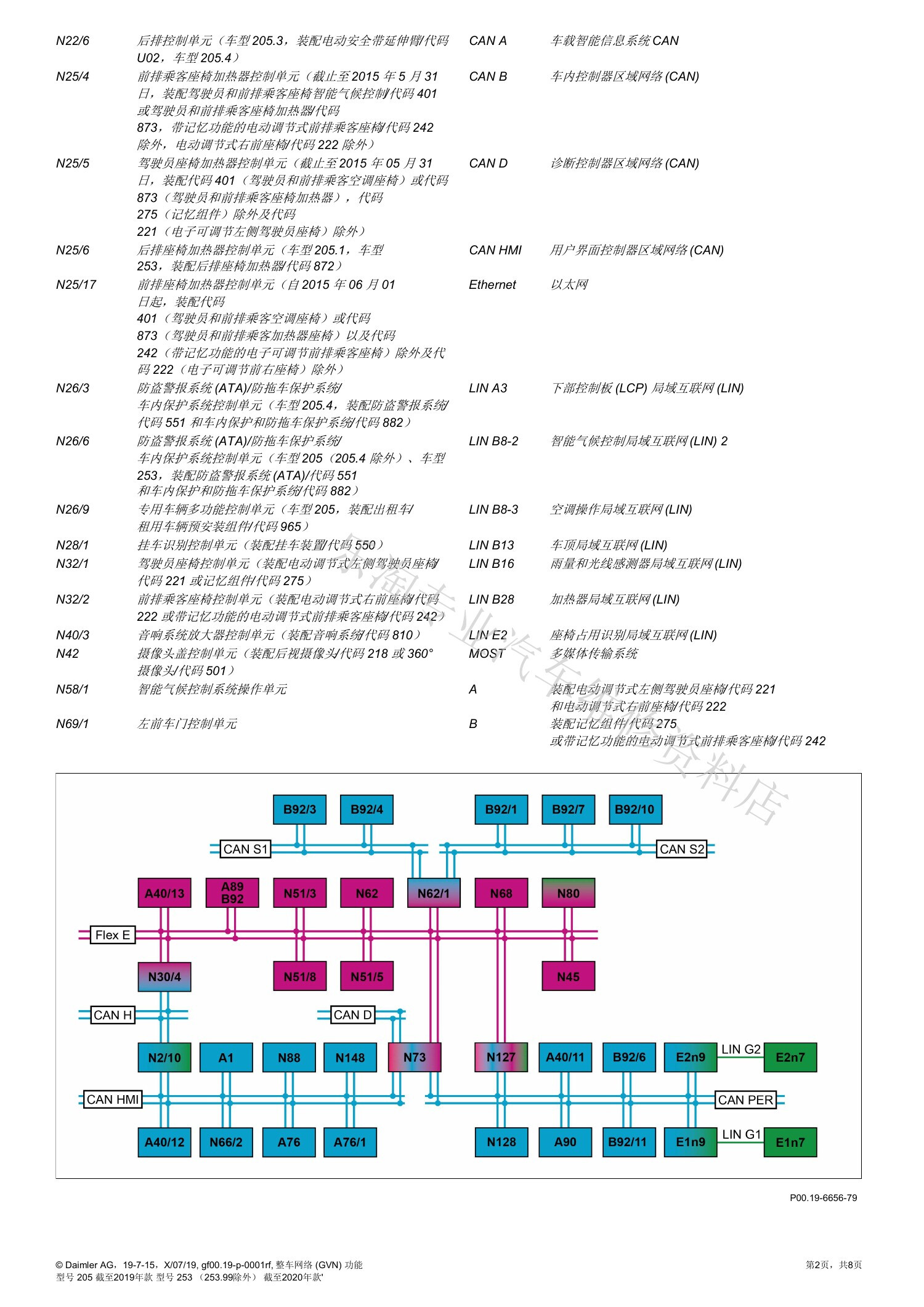

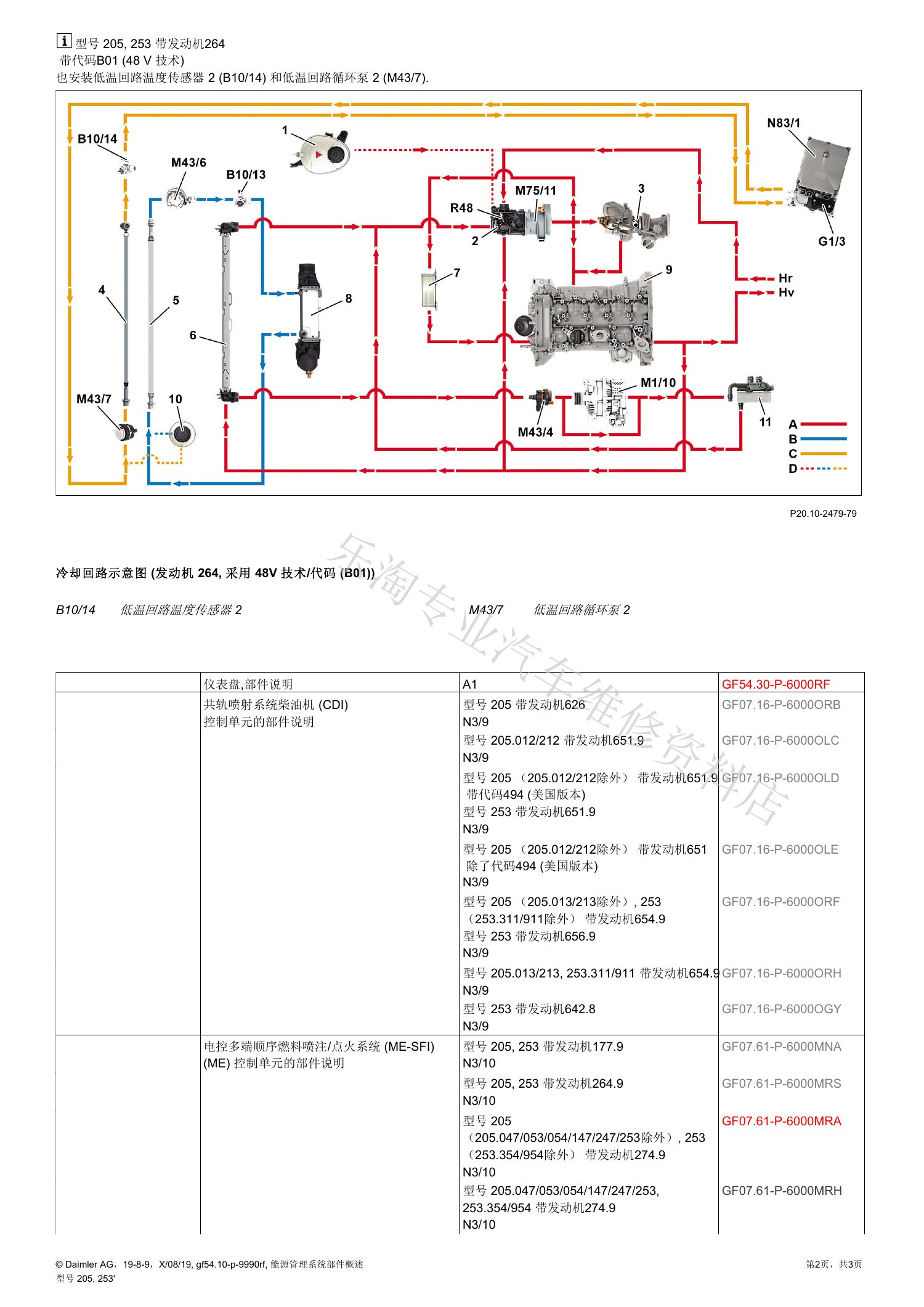

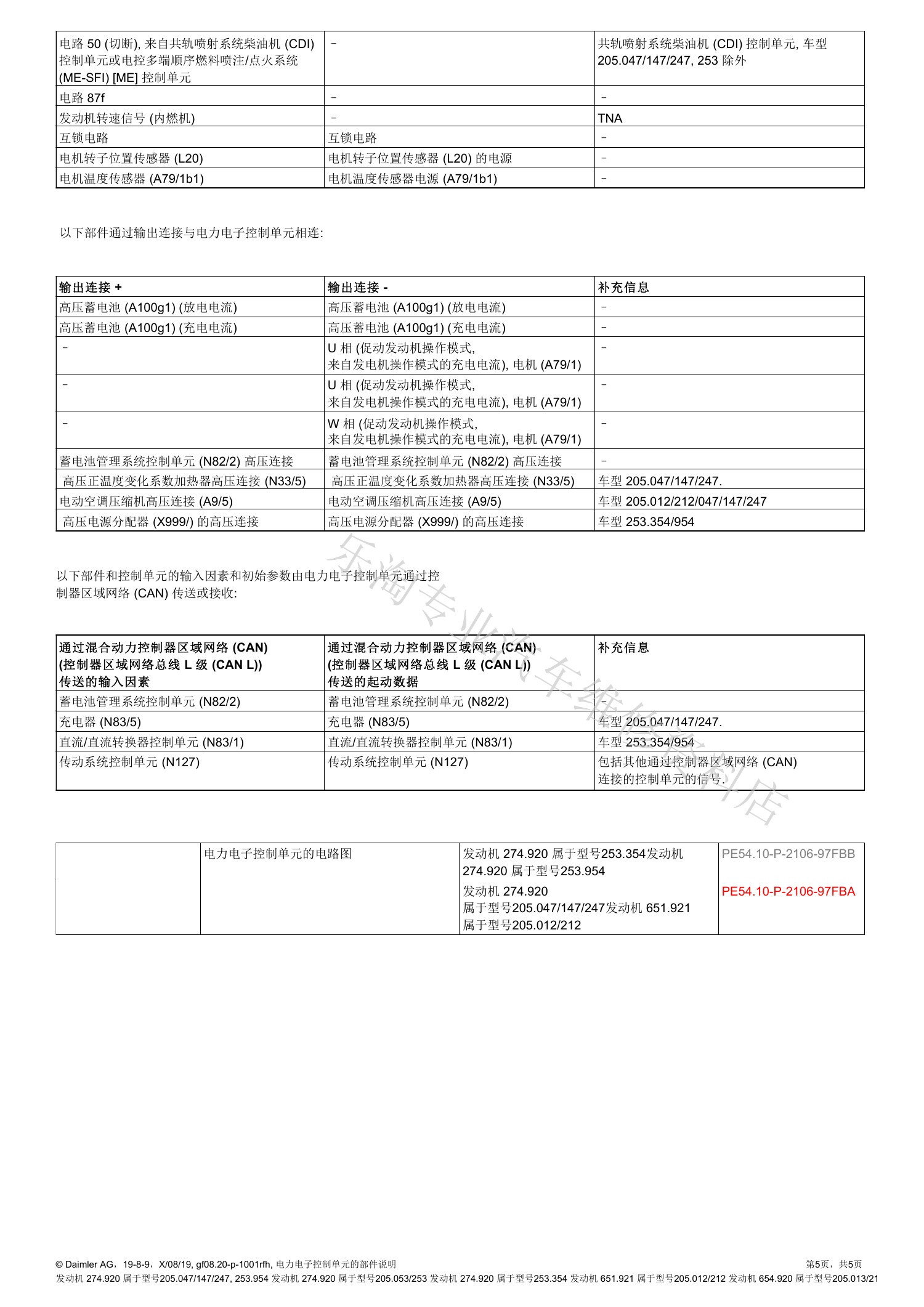

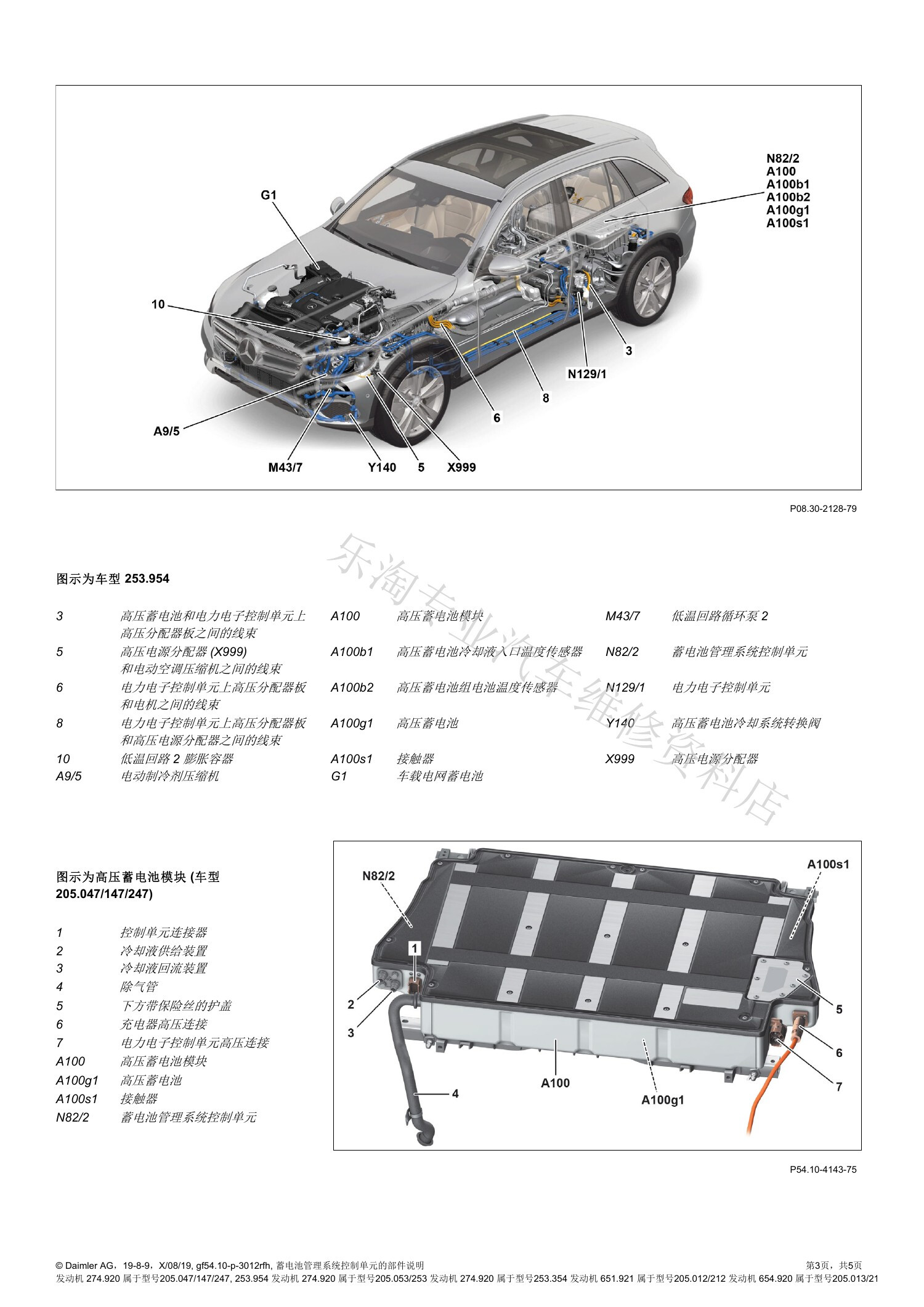

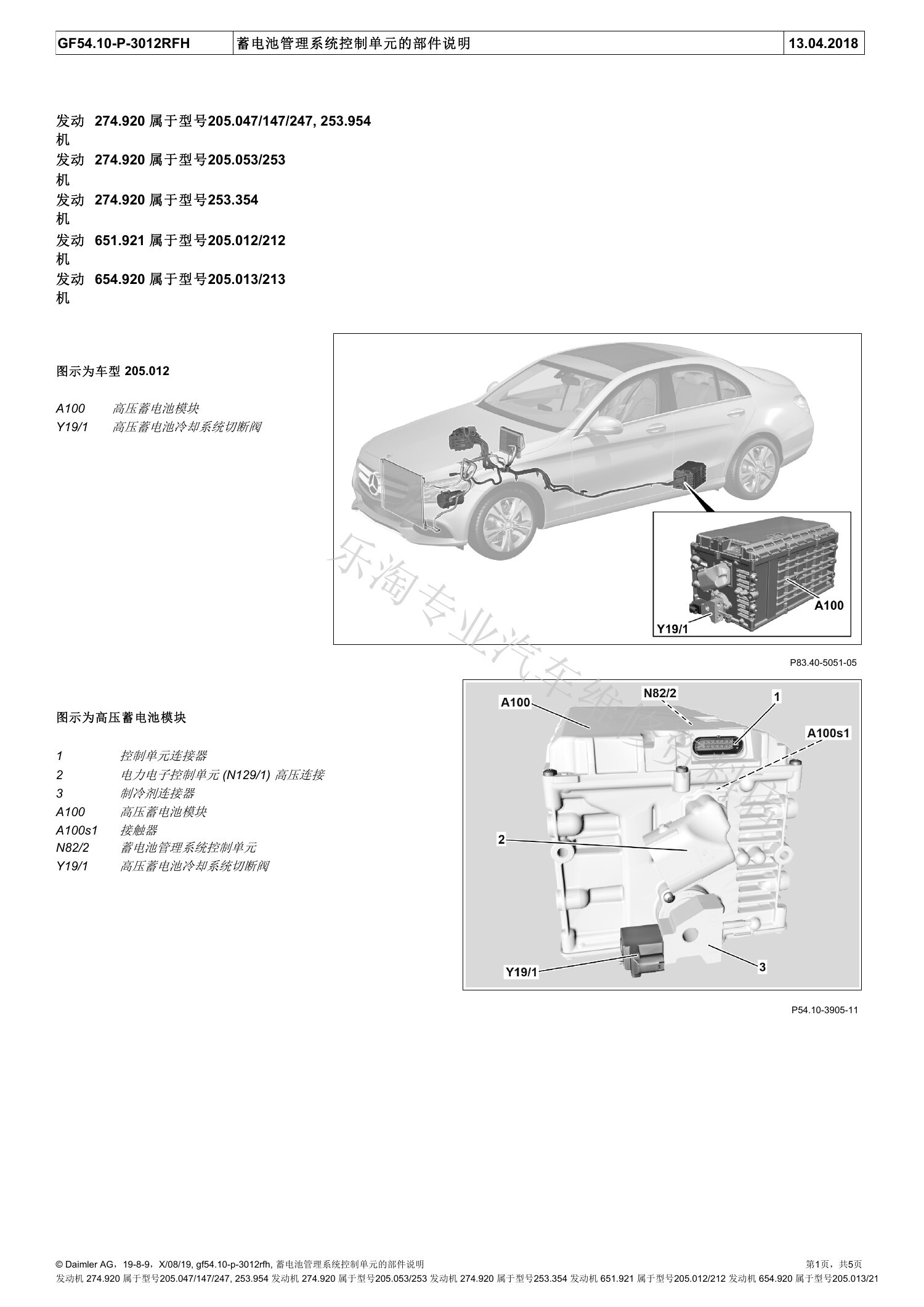

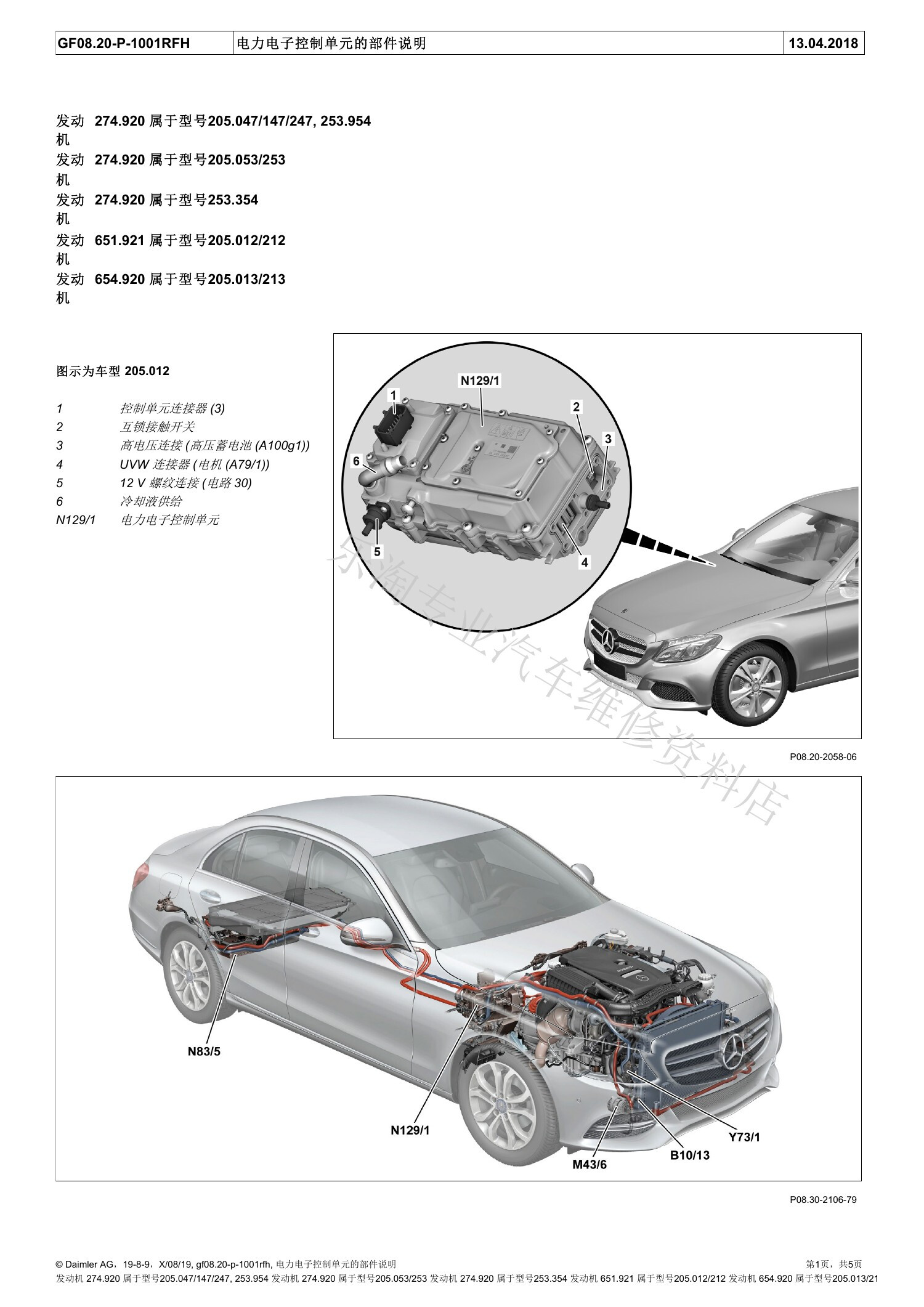

页面涵盖网络拓扑、控制单元通信、蓄电池与发电管理等内容。诊断时应先确认共同供电与网络状态，再处理单个控制单元报码。

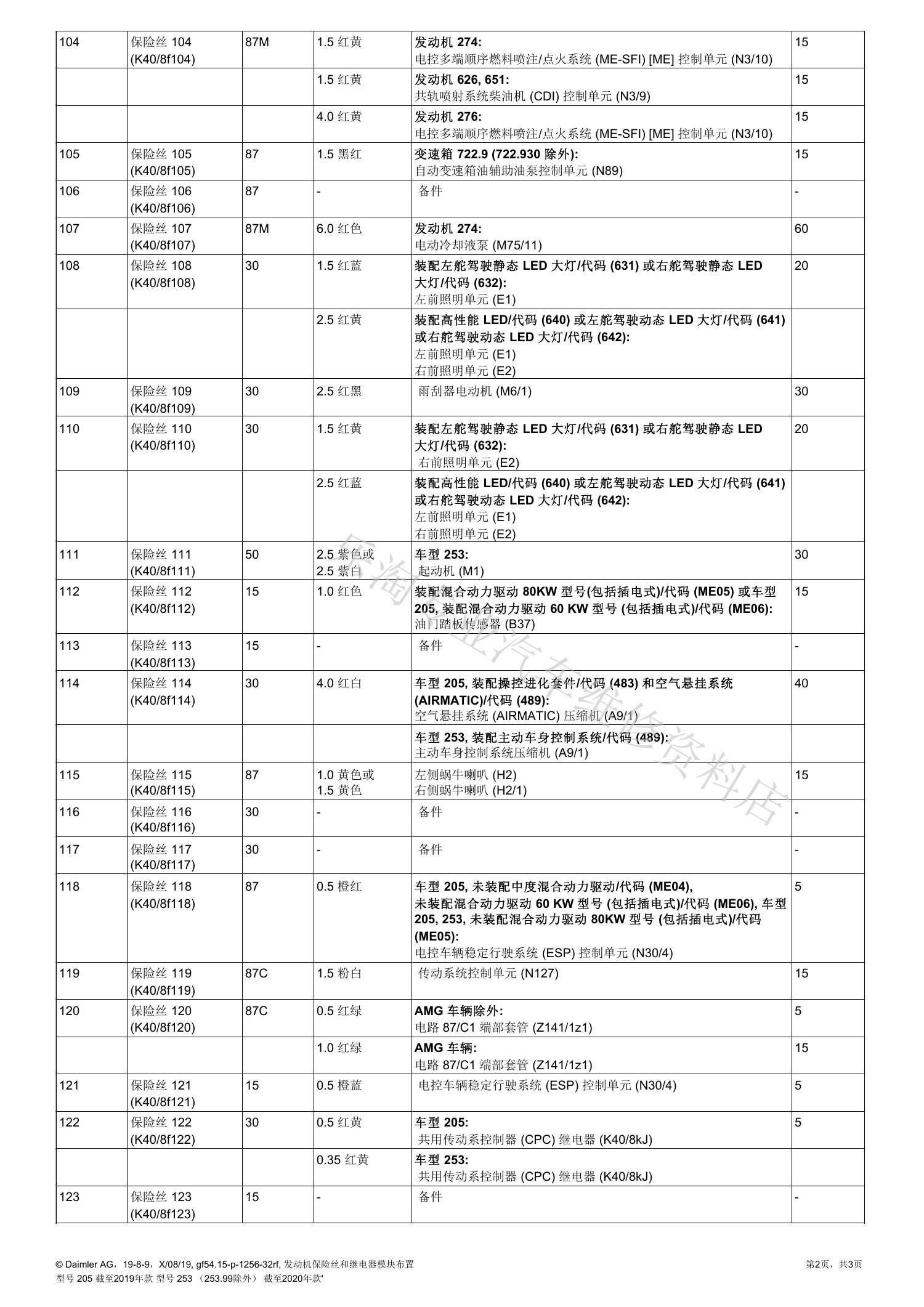

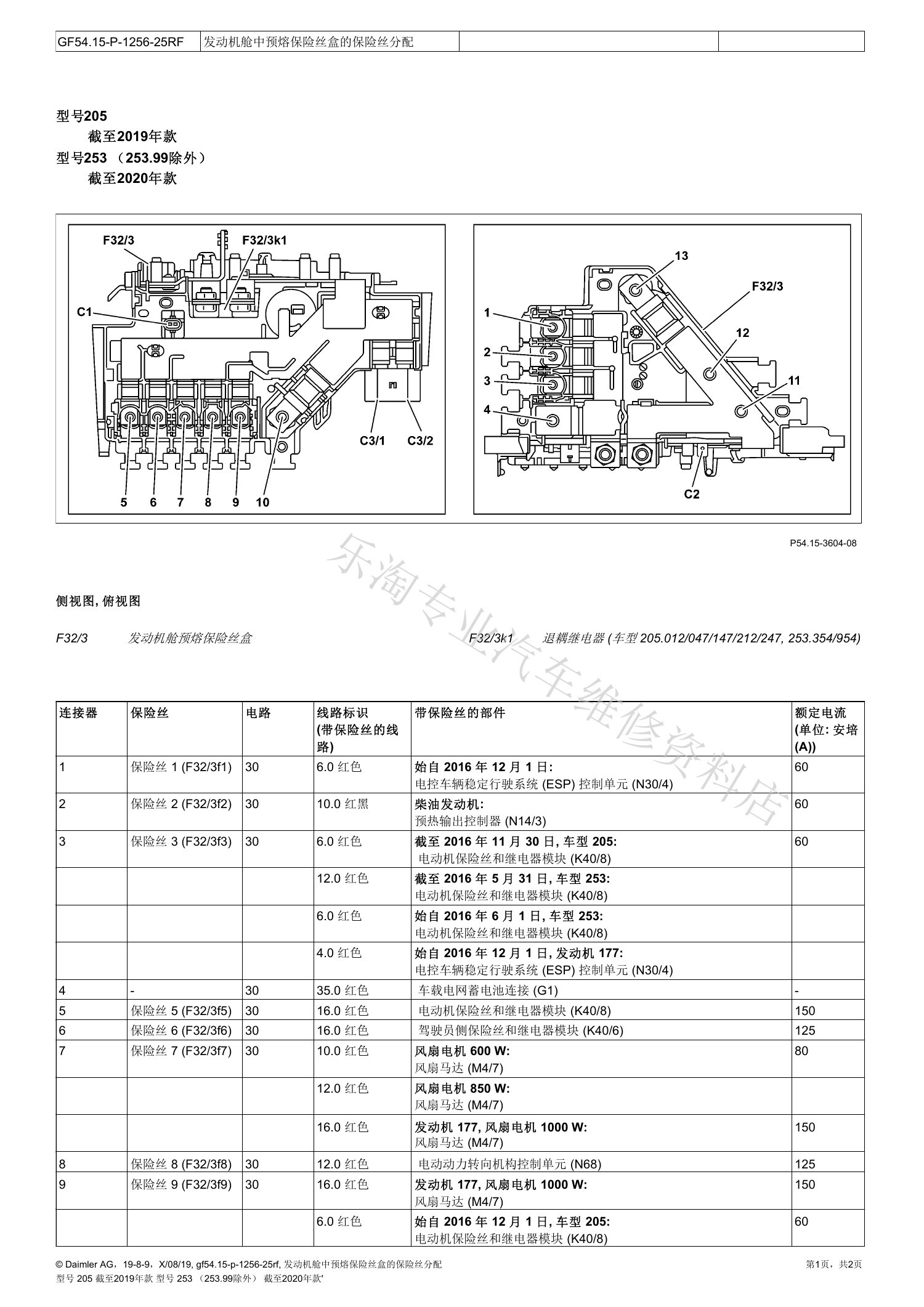

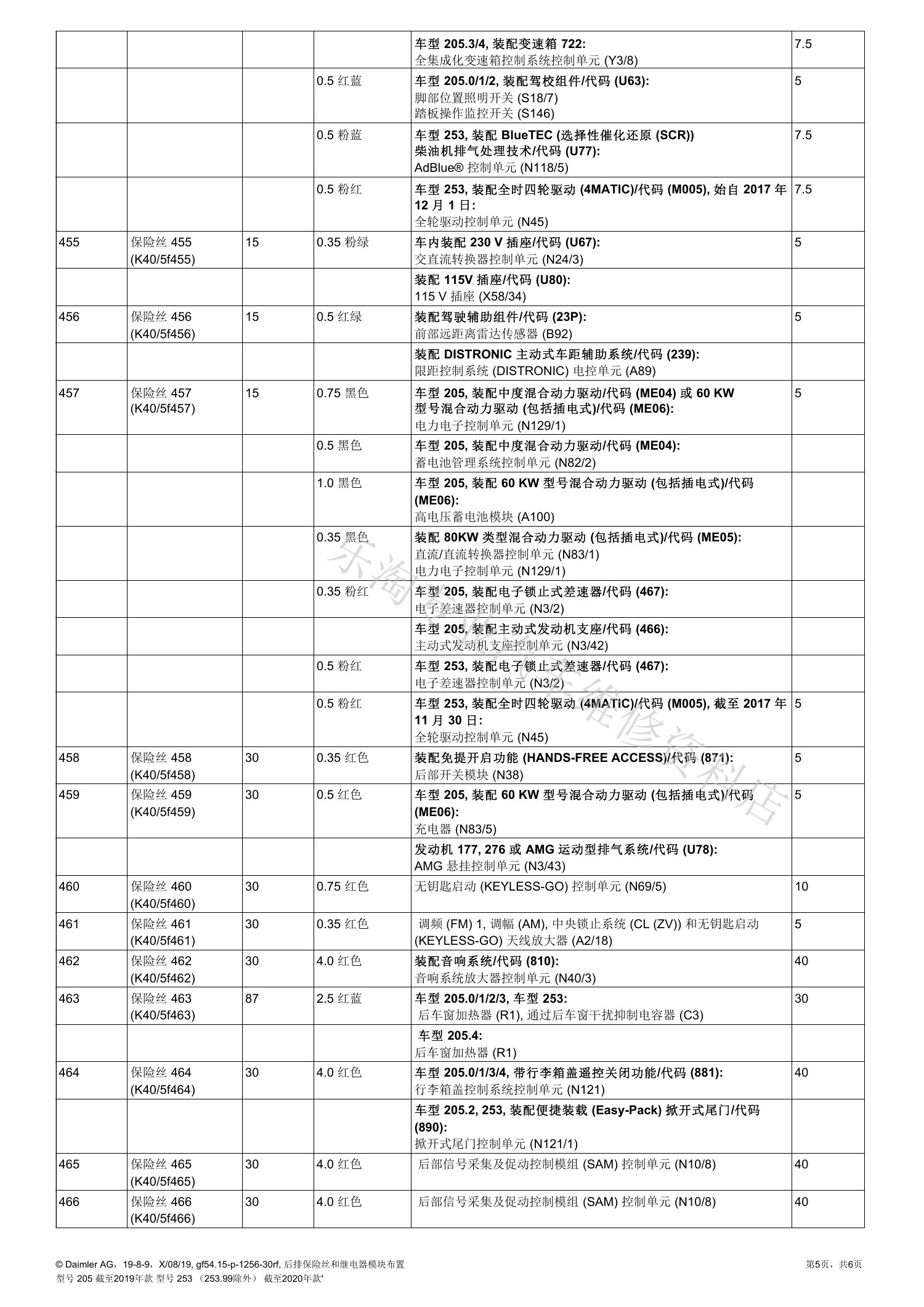

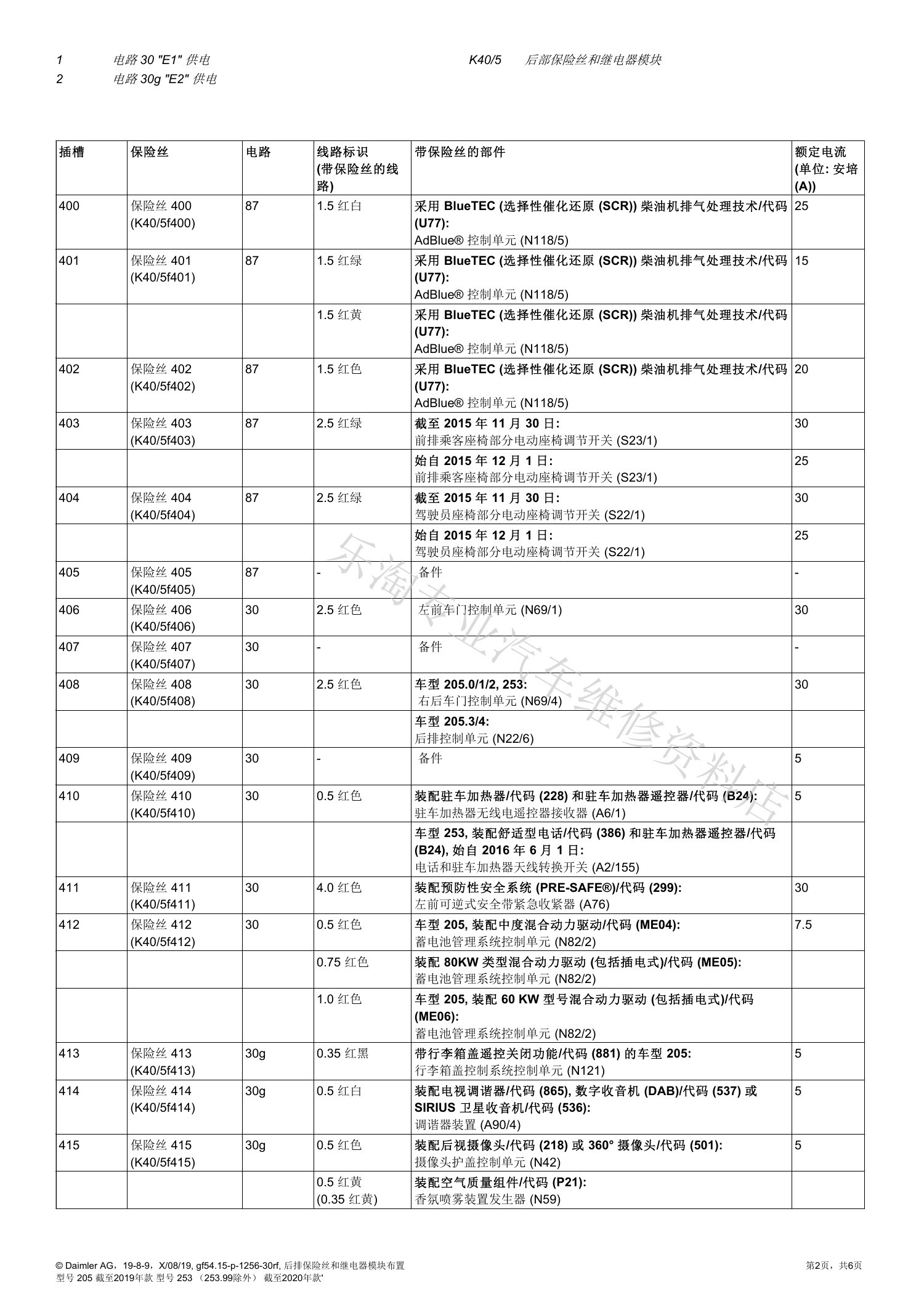

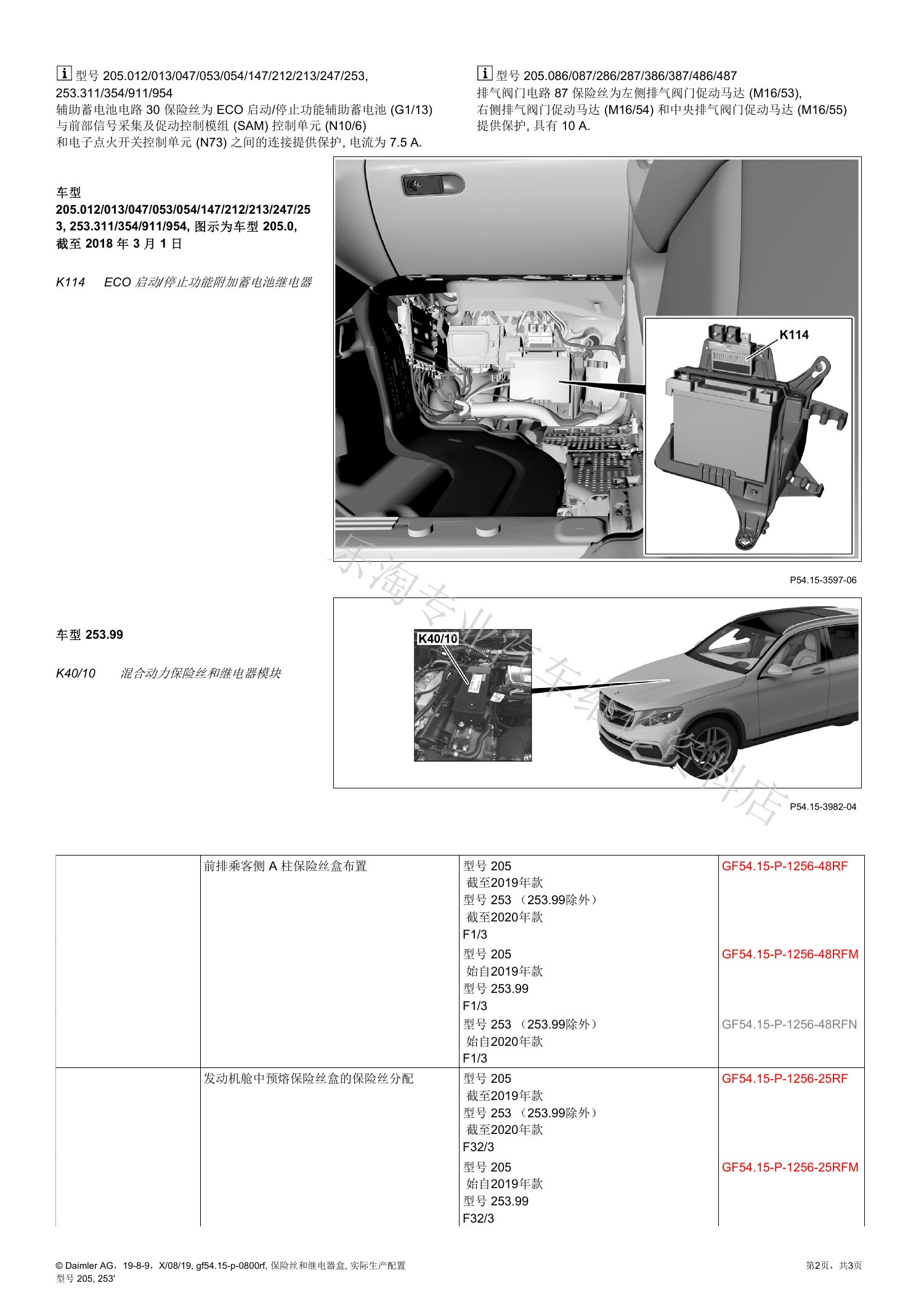

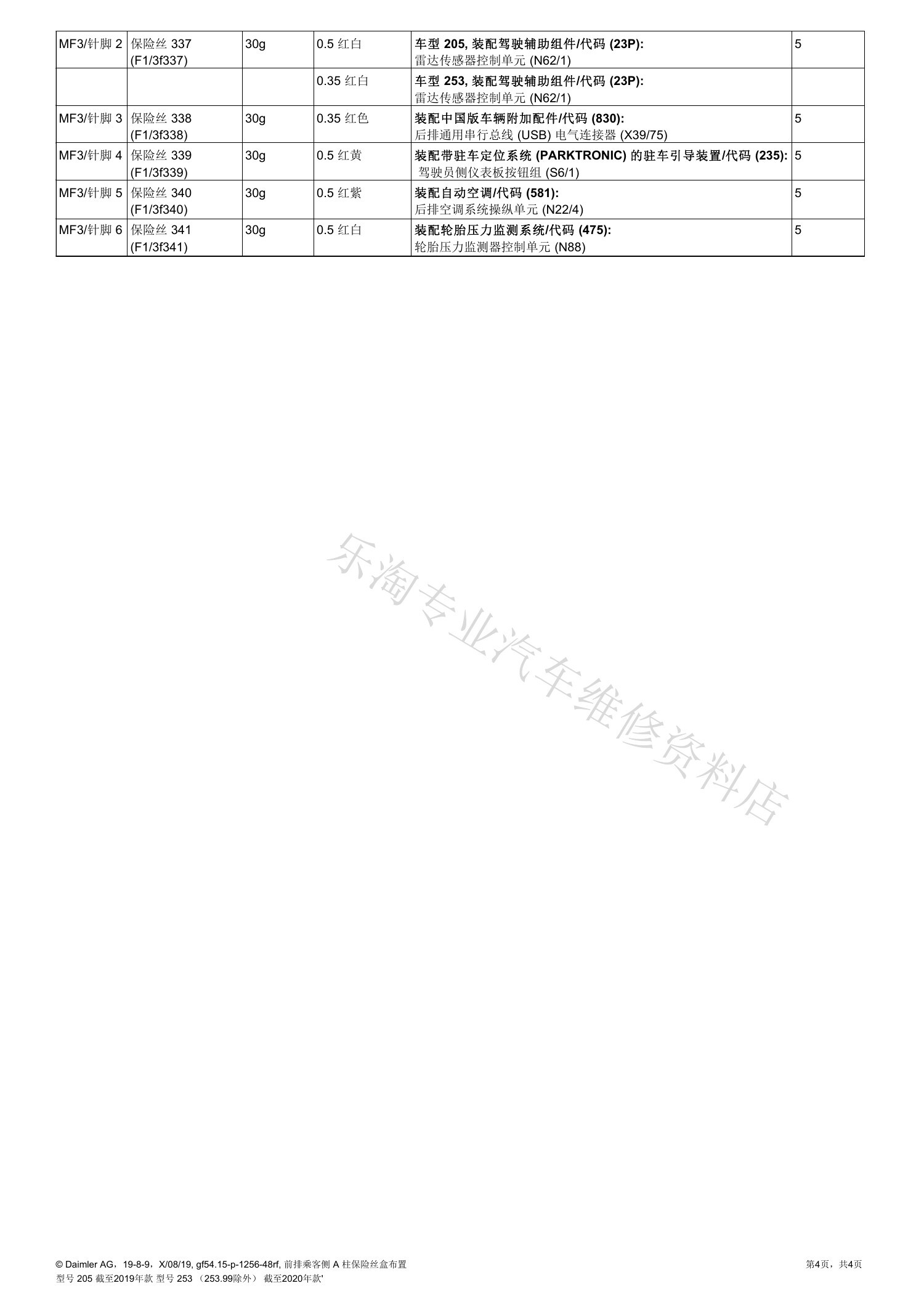

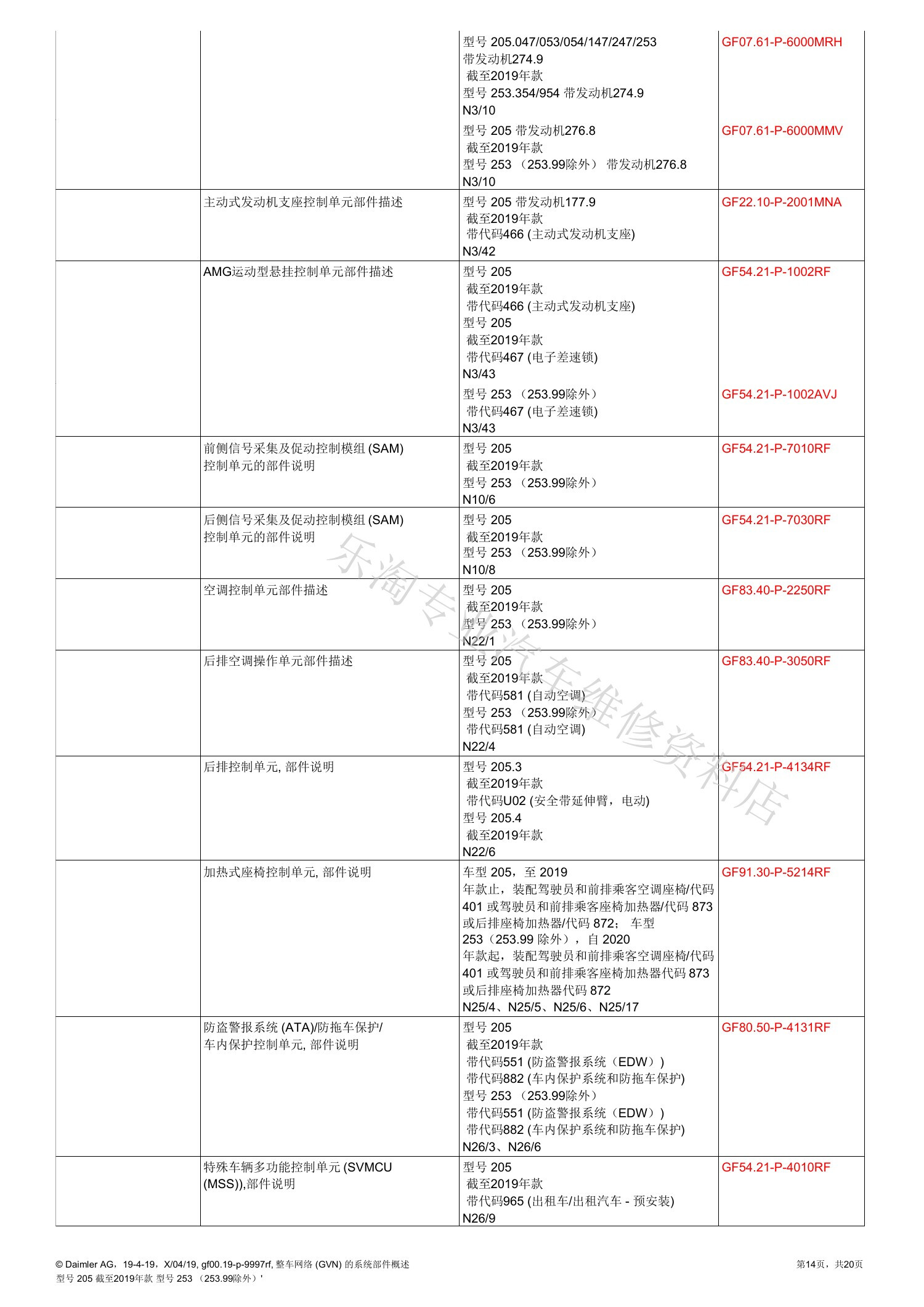

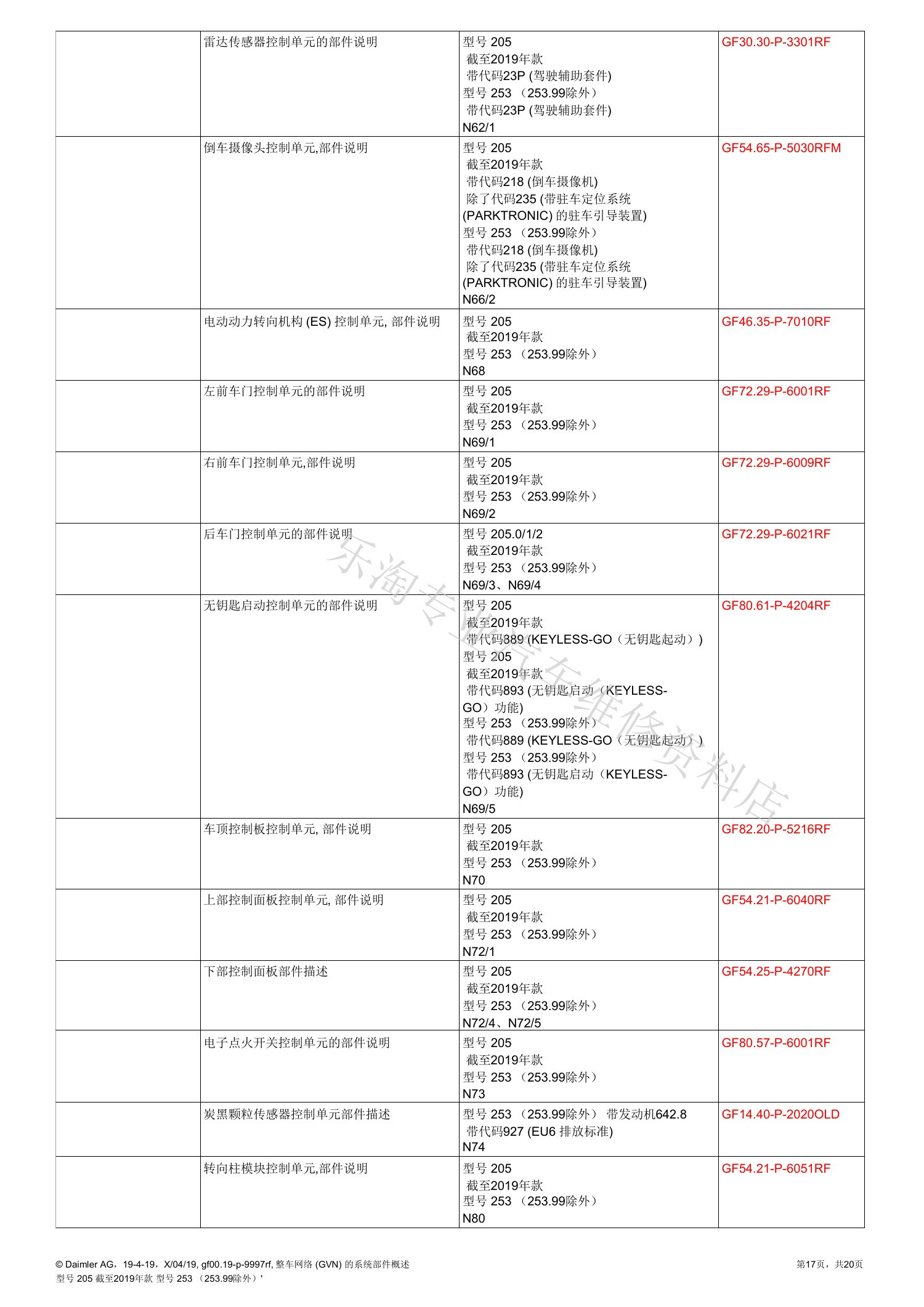

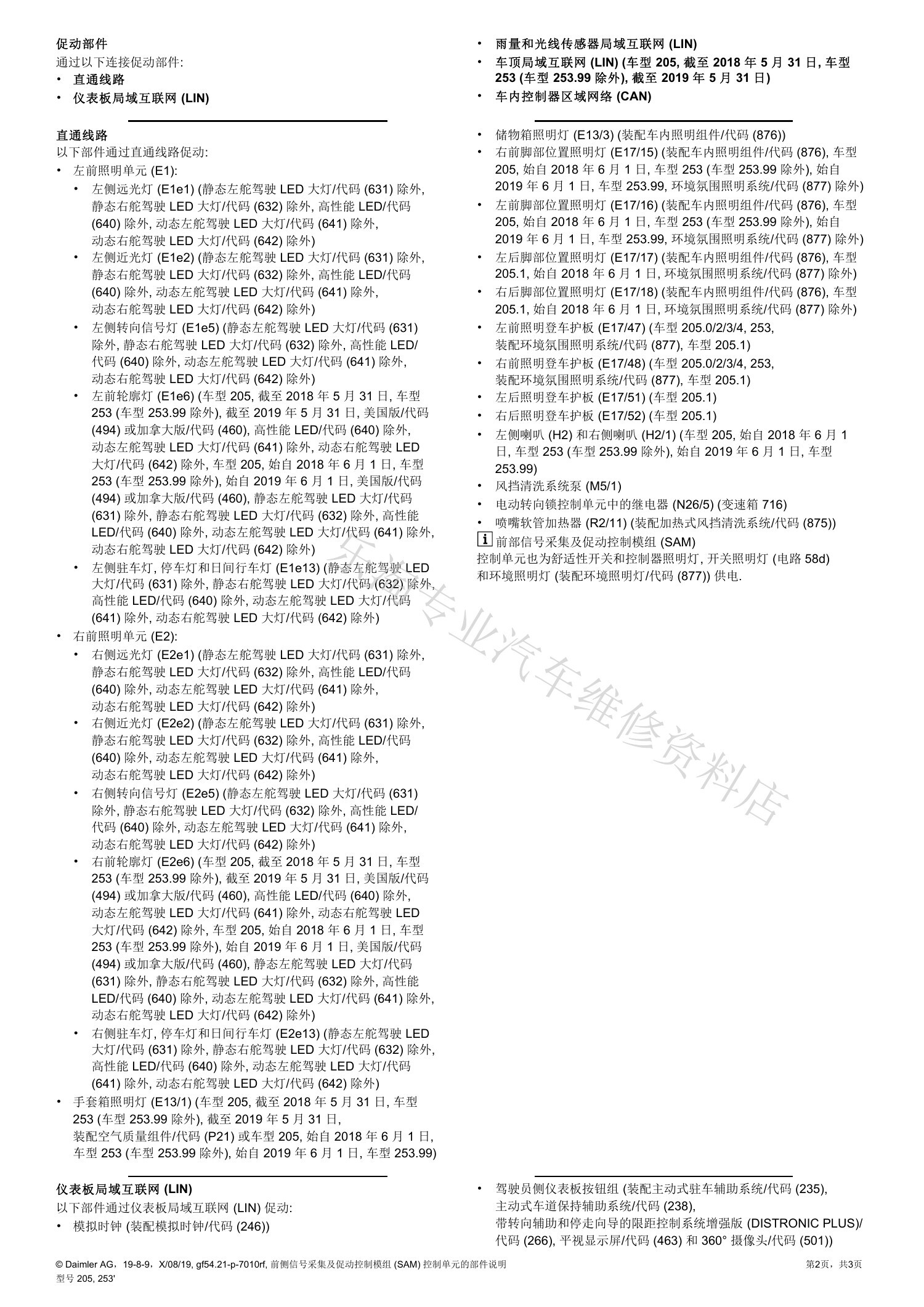

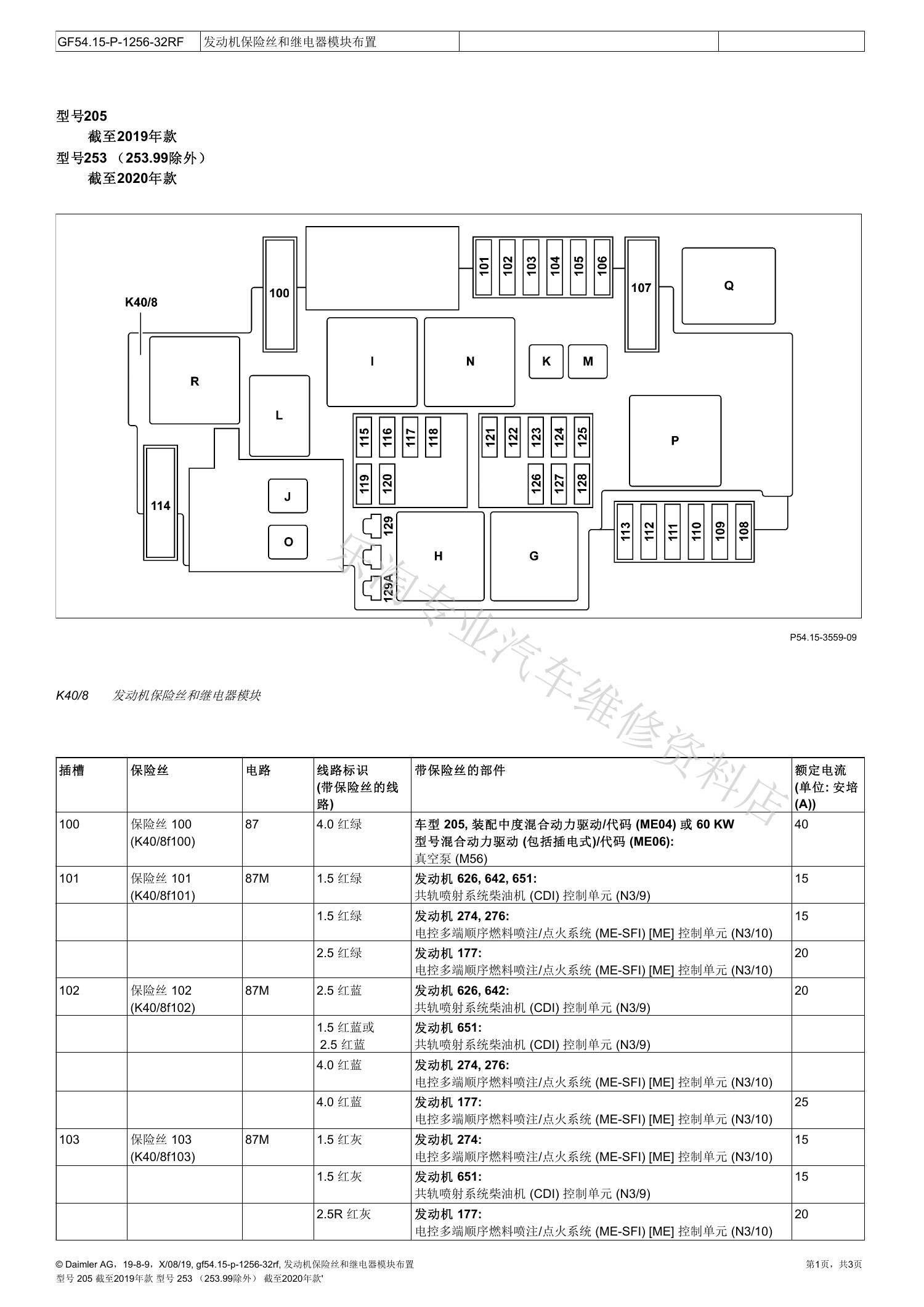

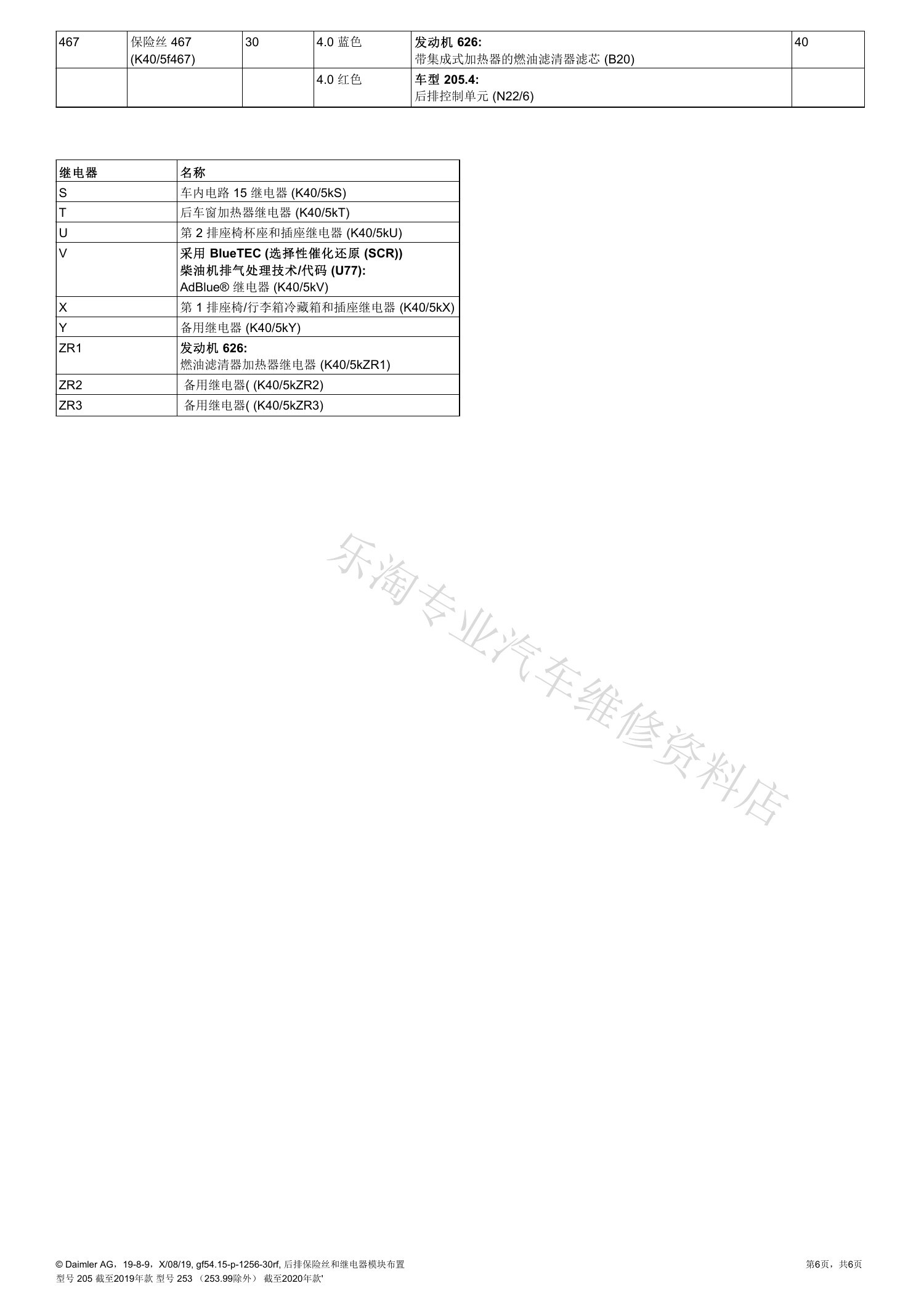

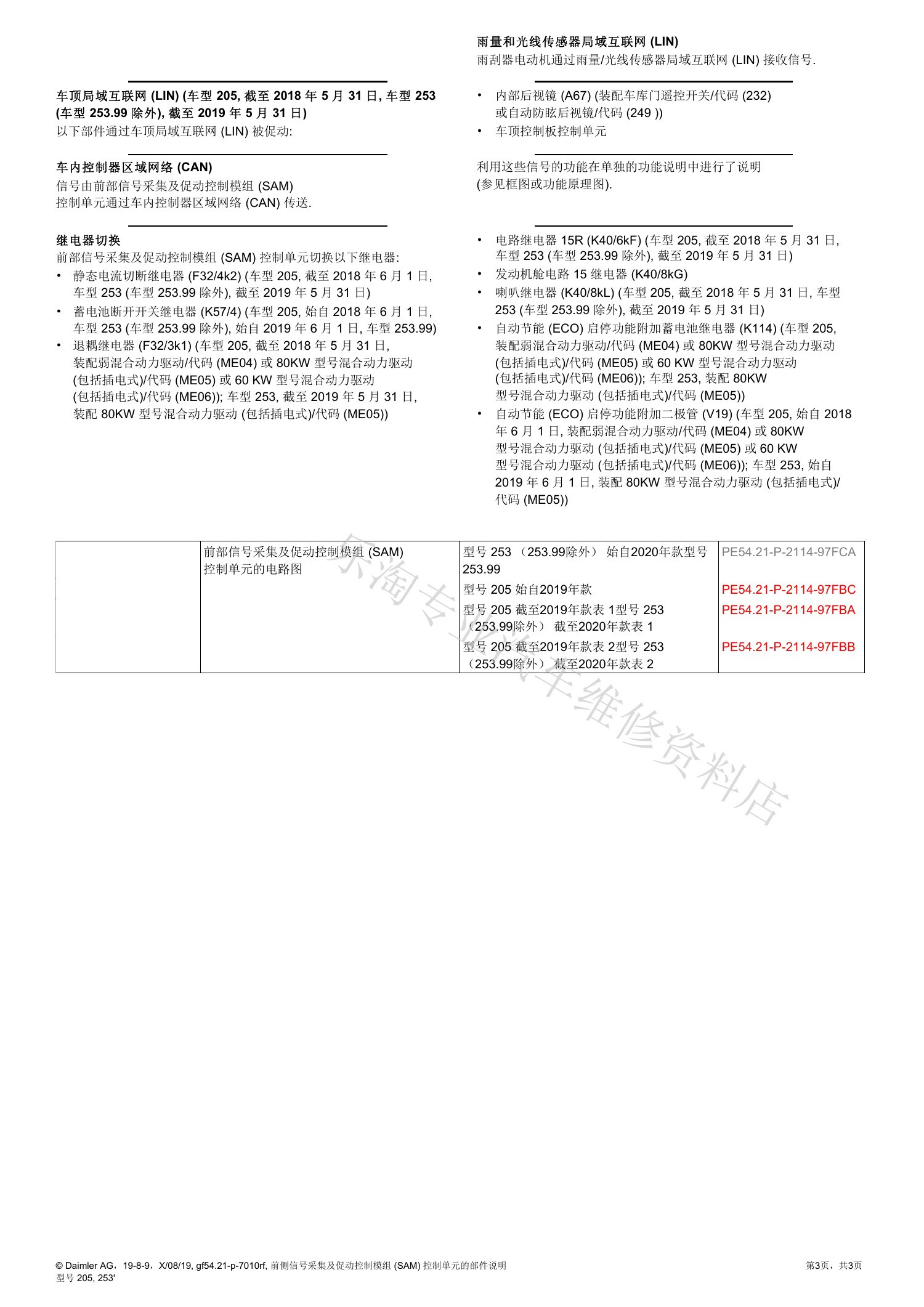

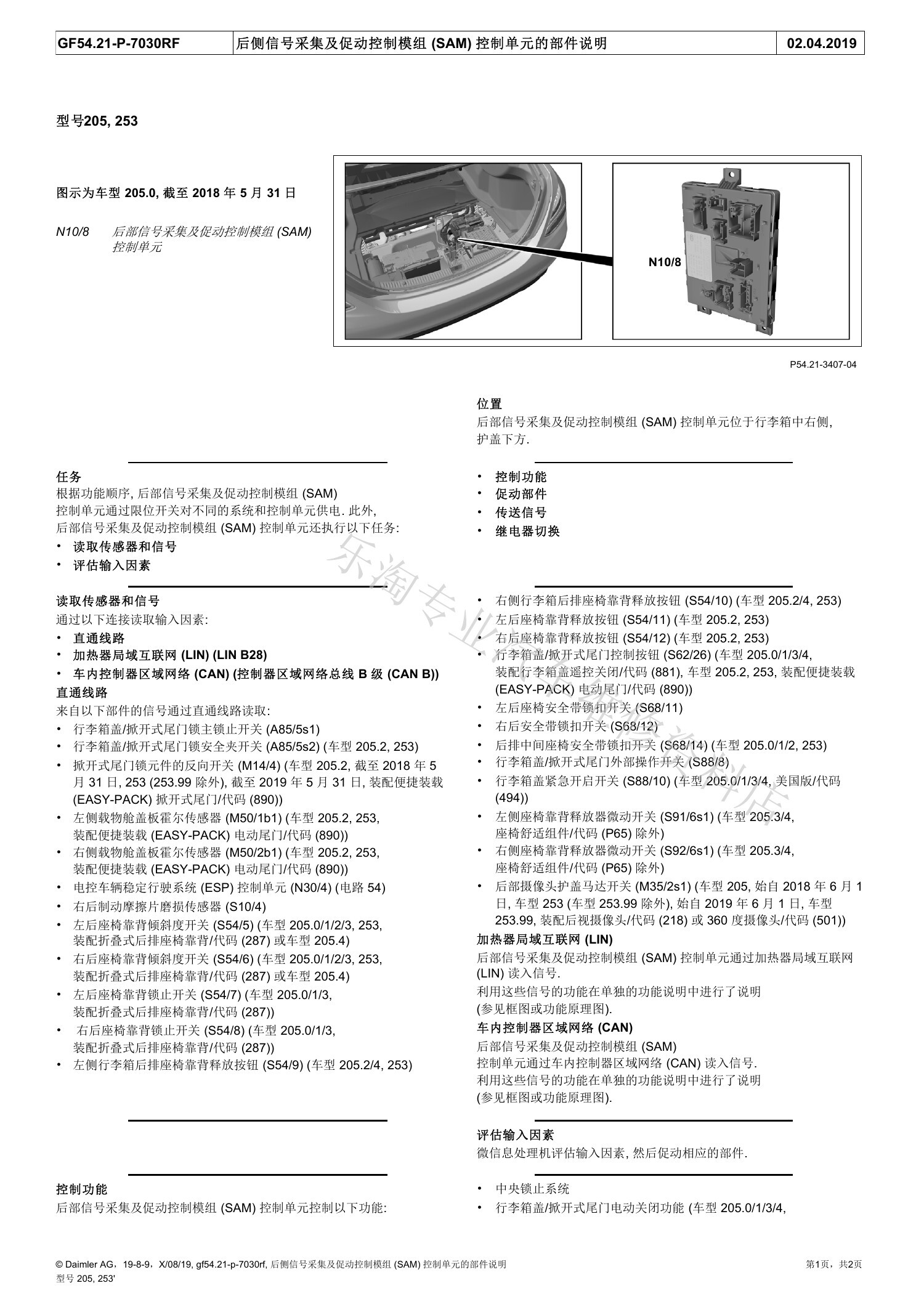

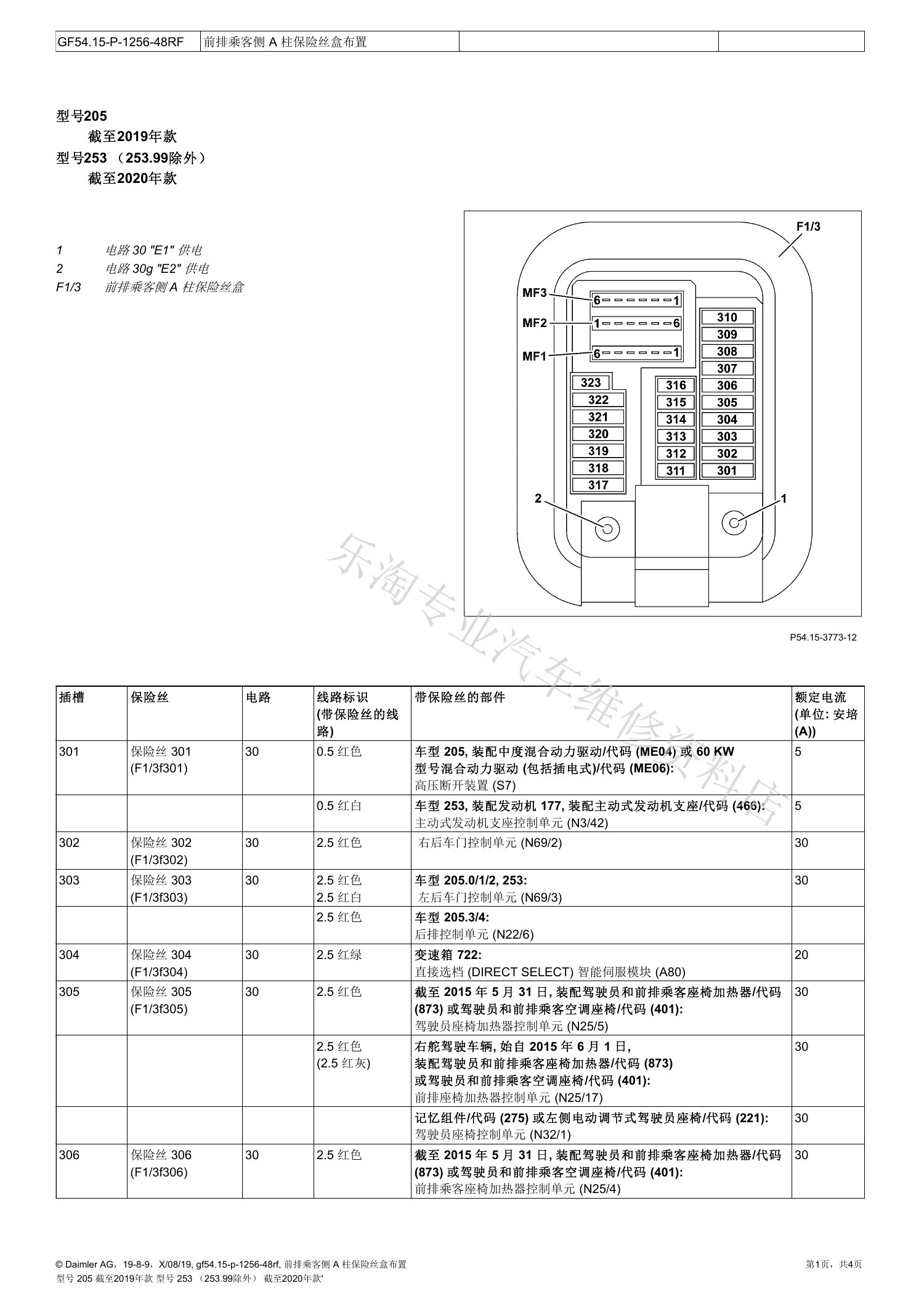

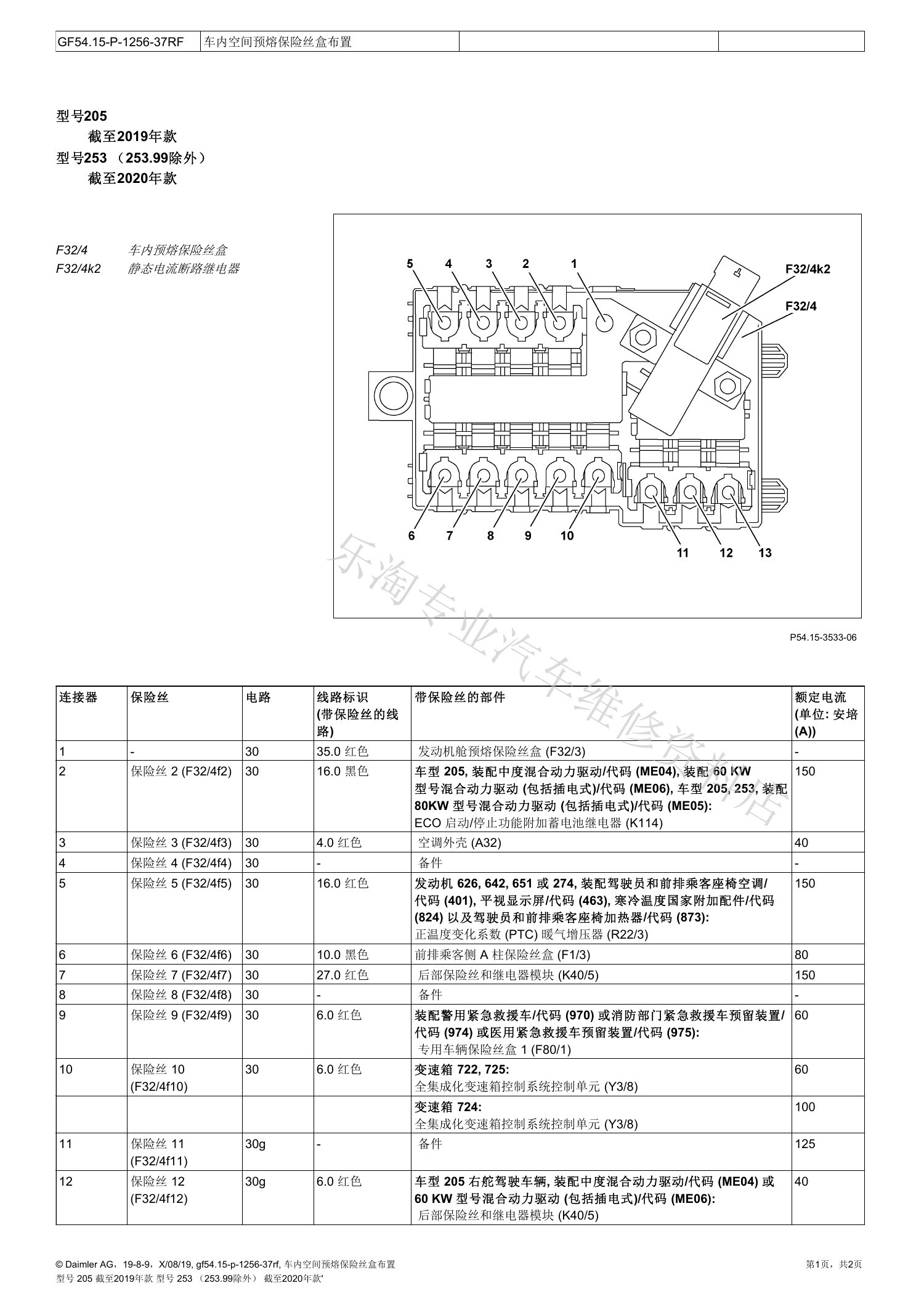

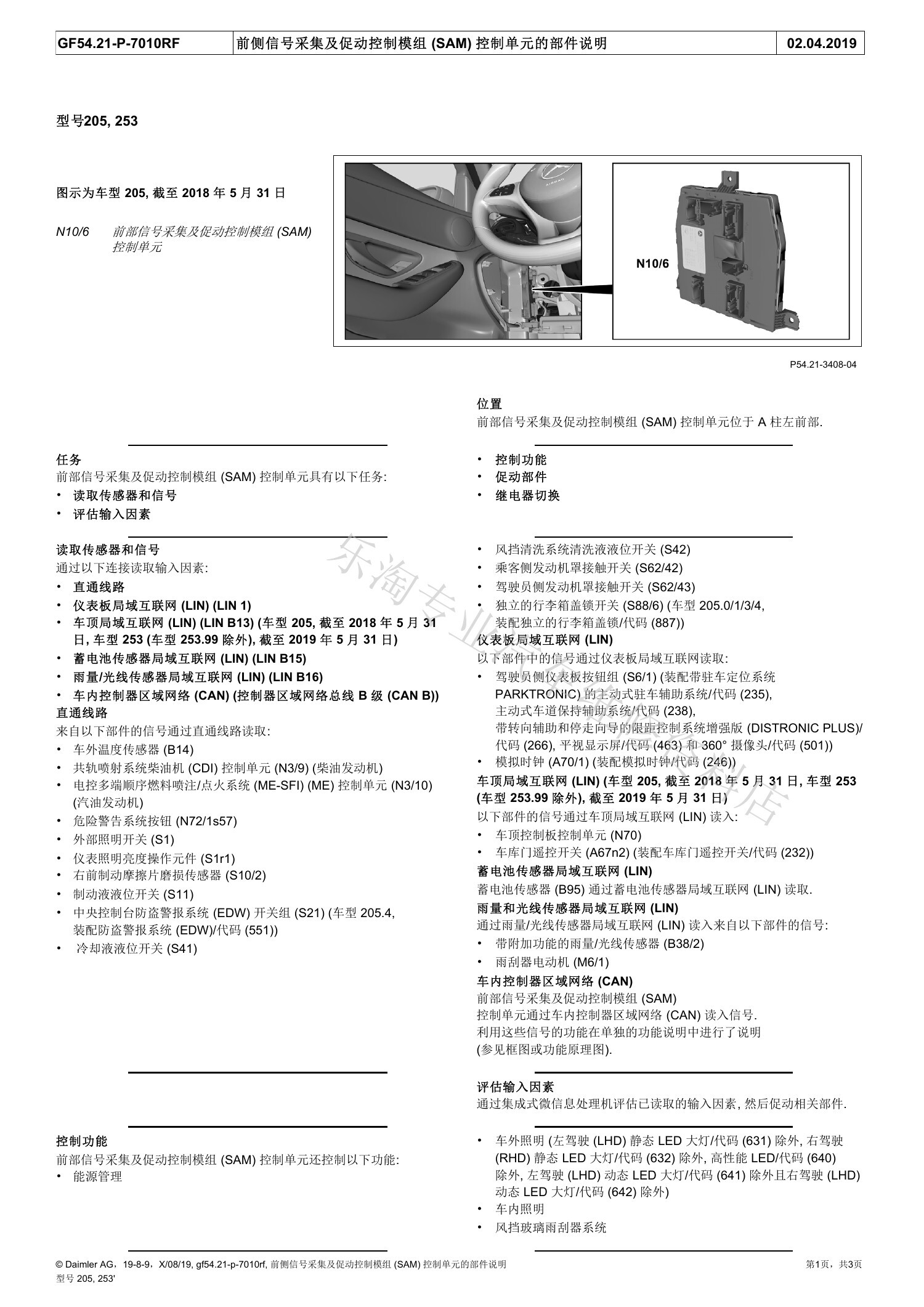

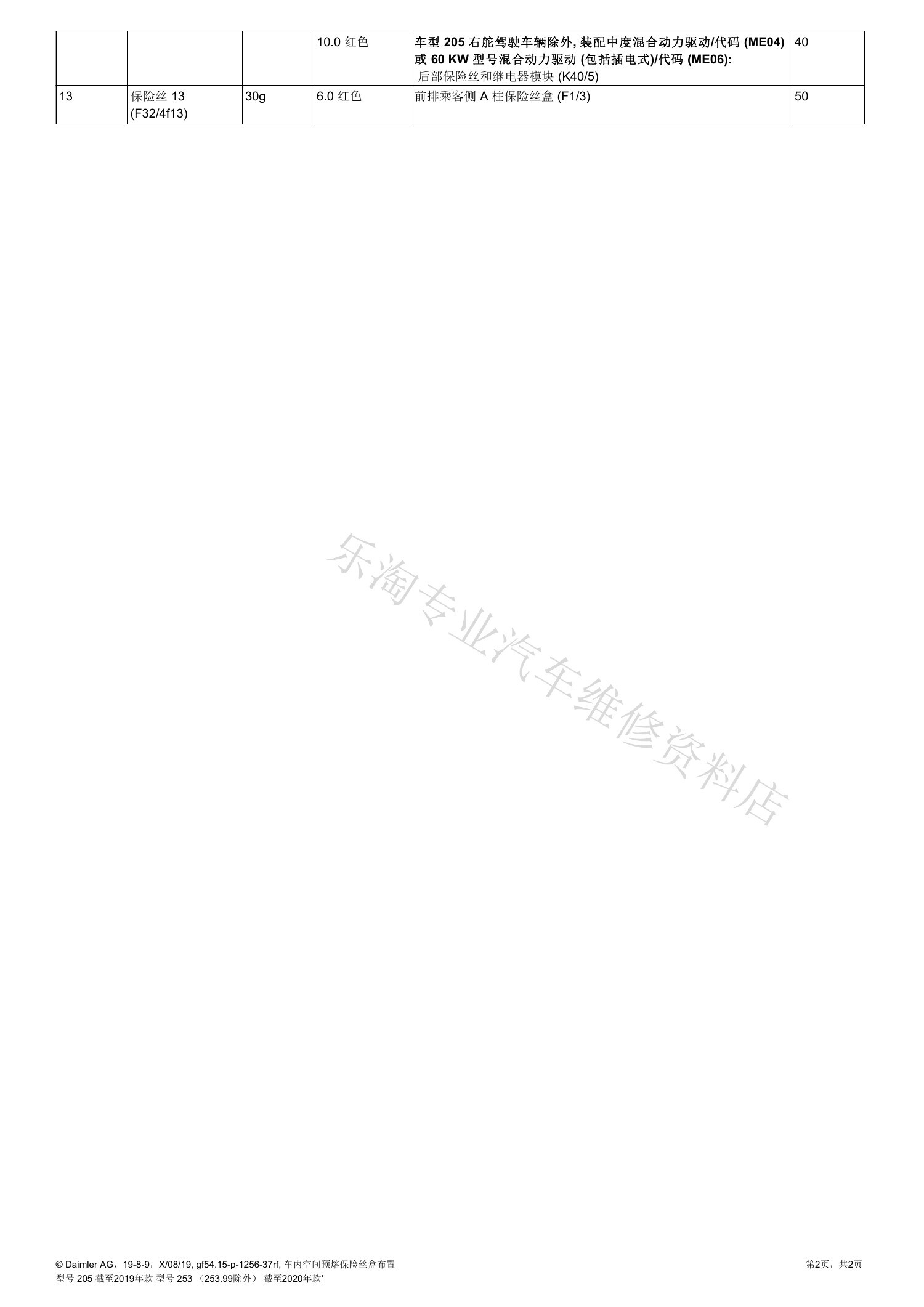

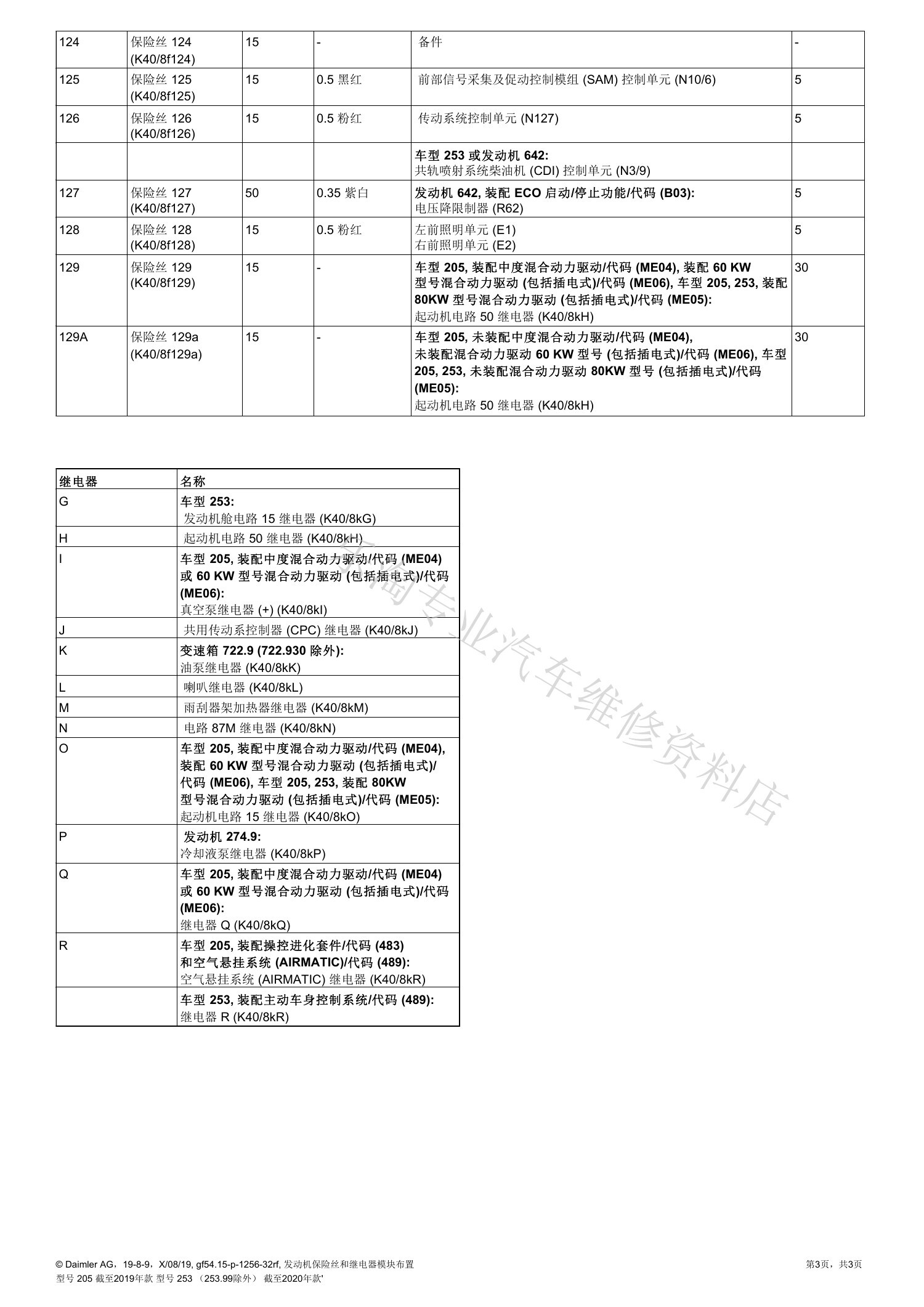

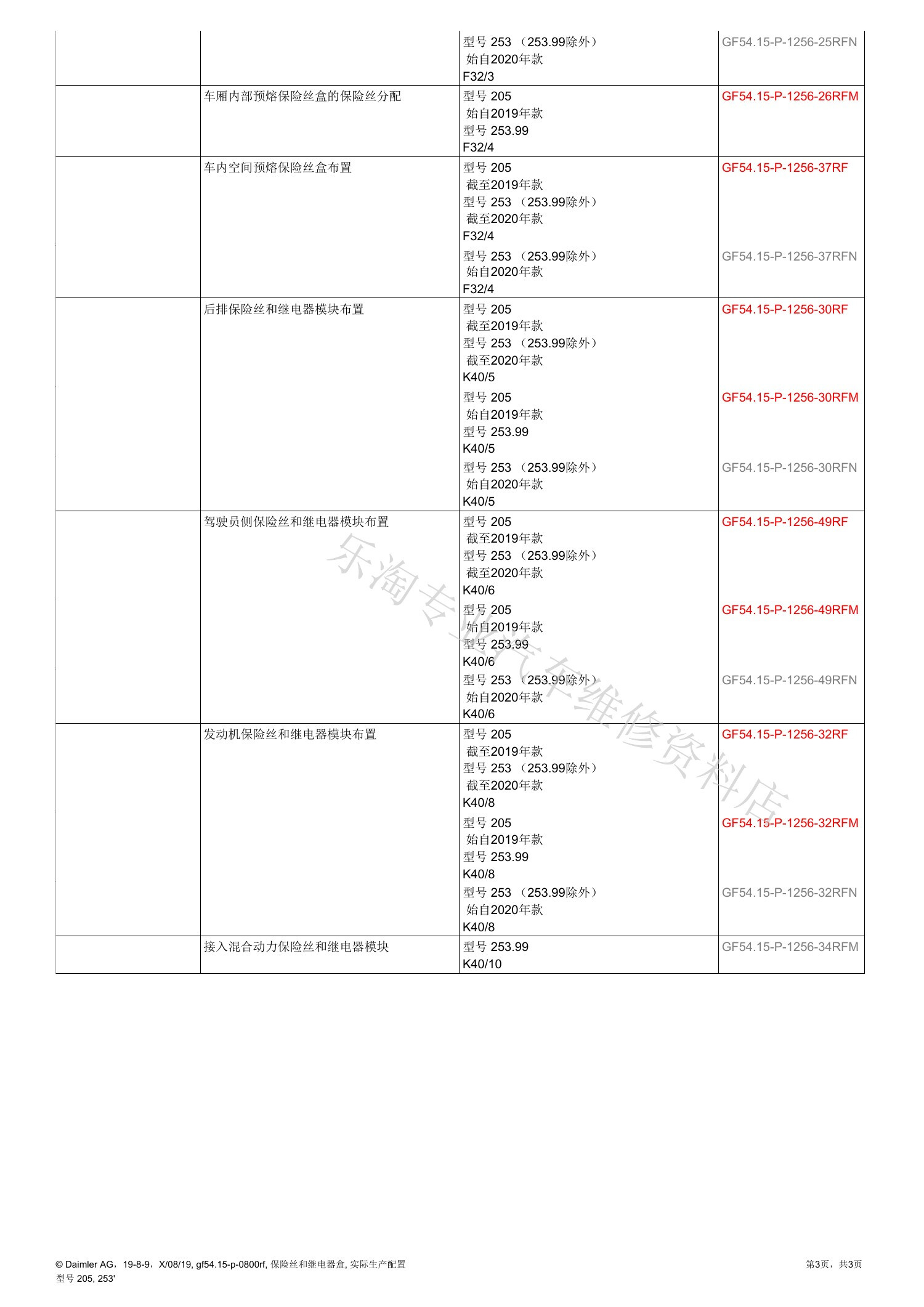

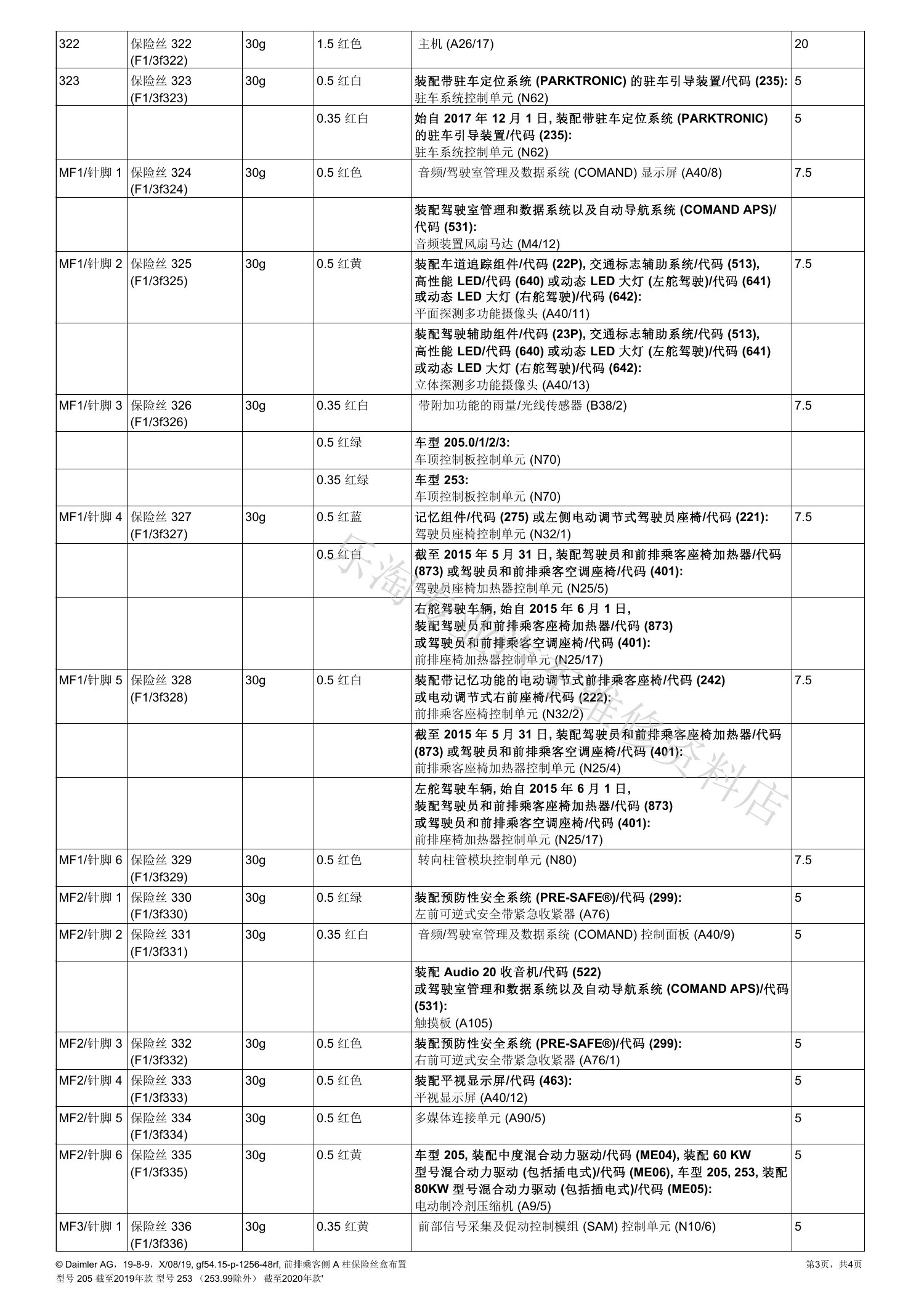

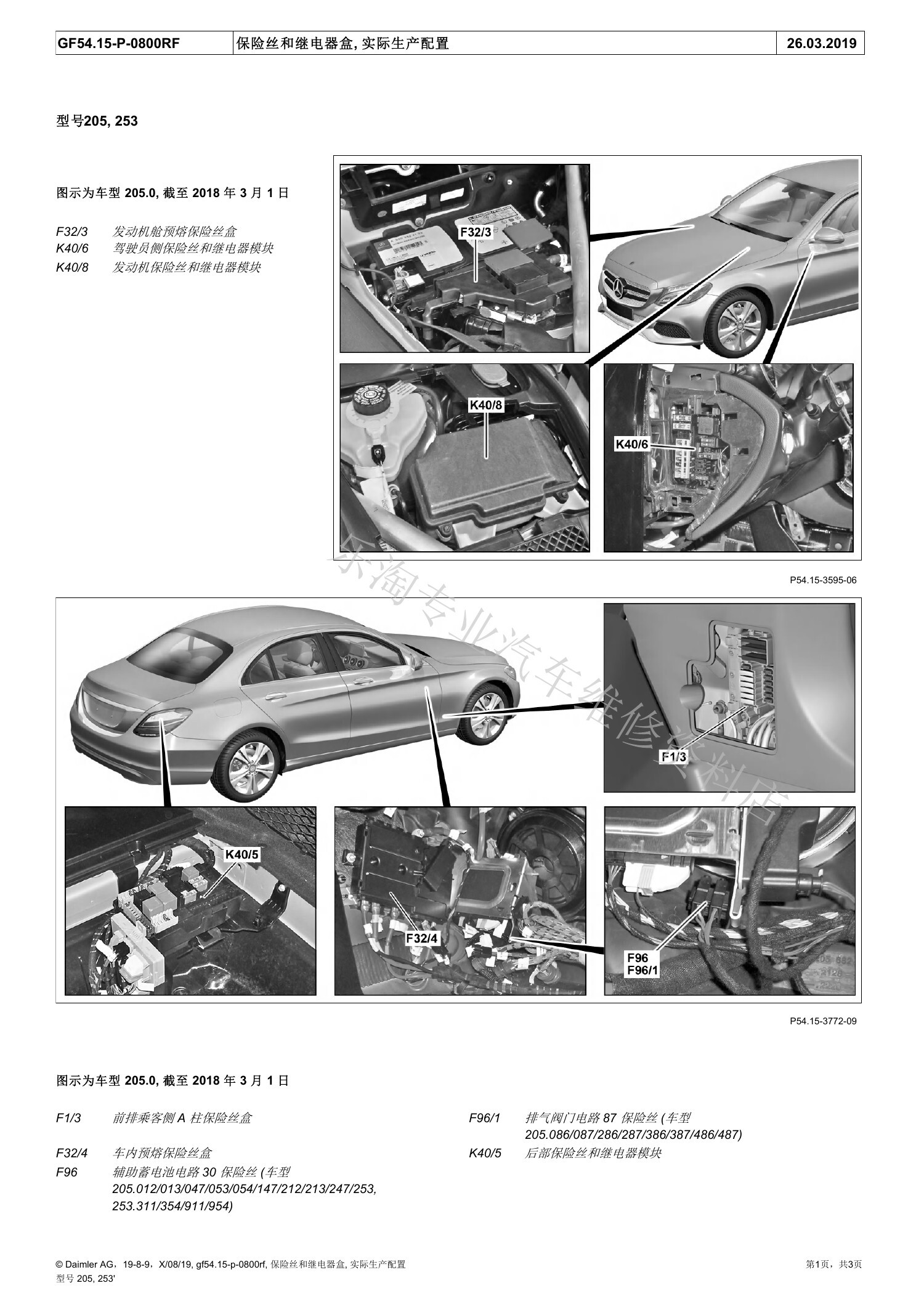

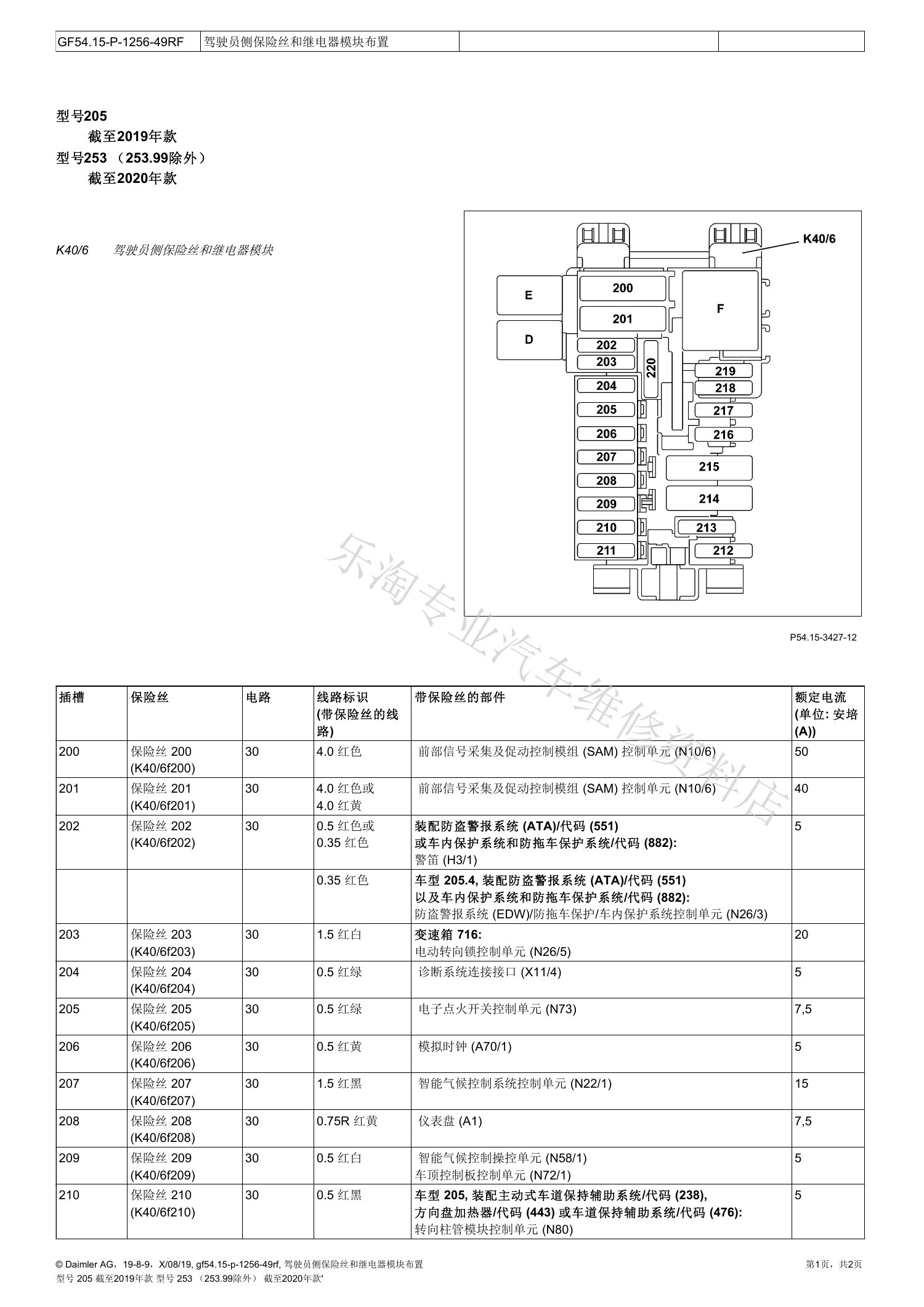

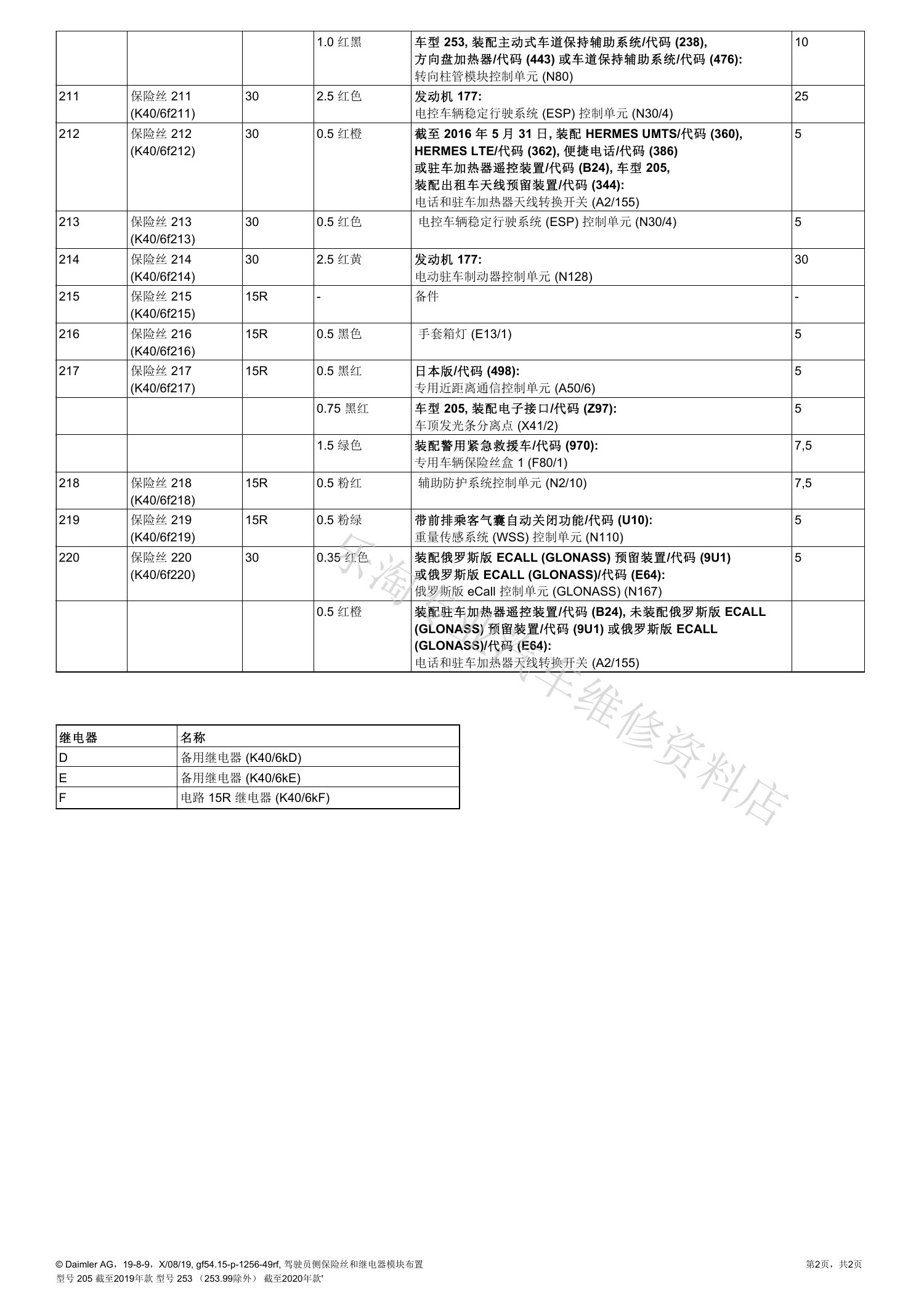

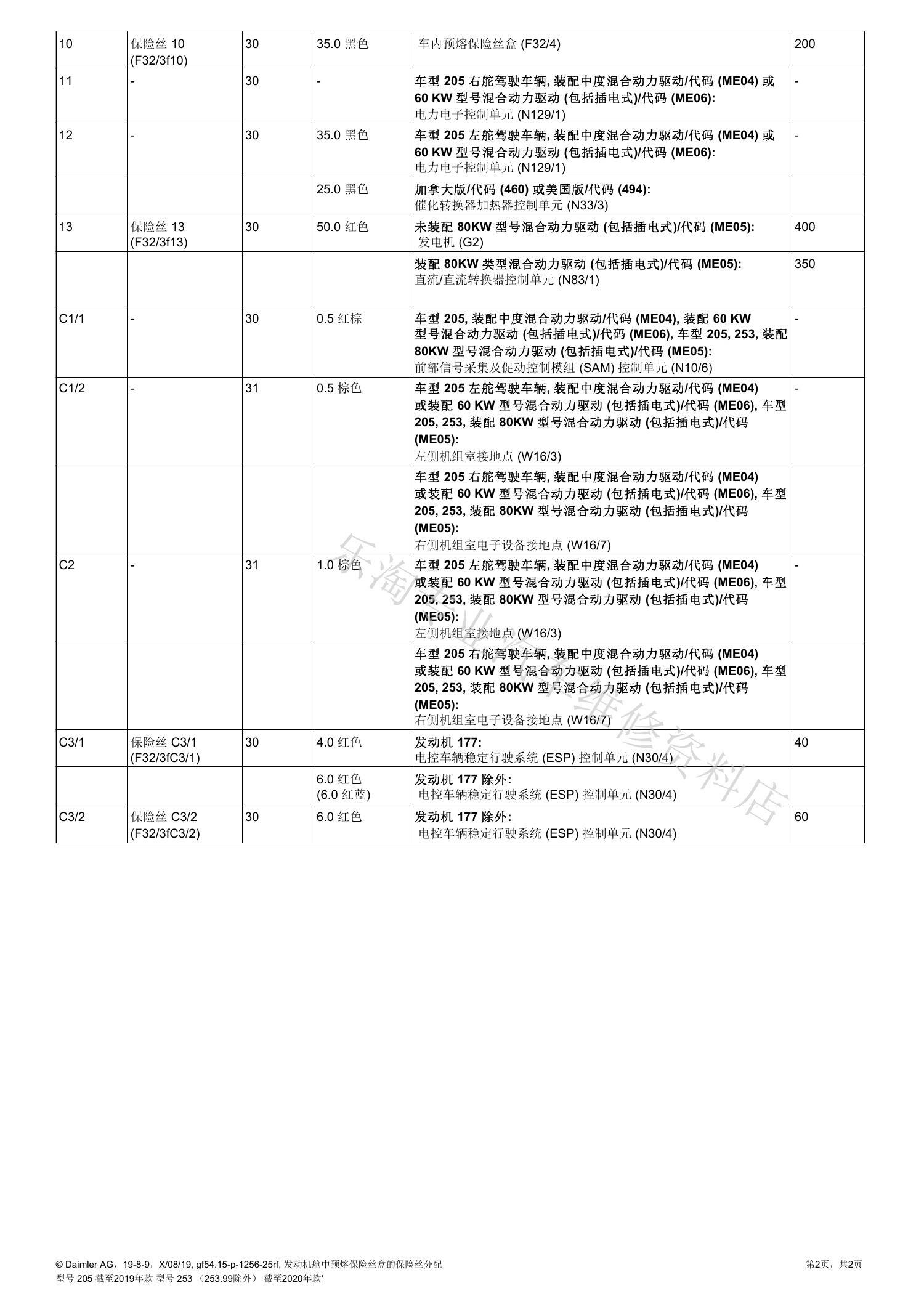

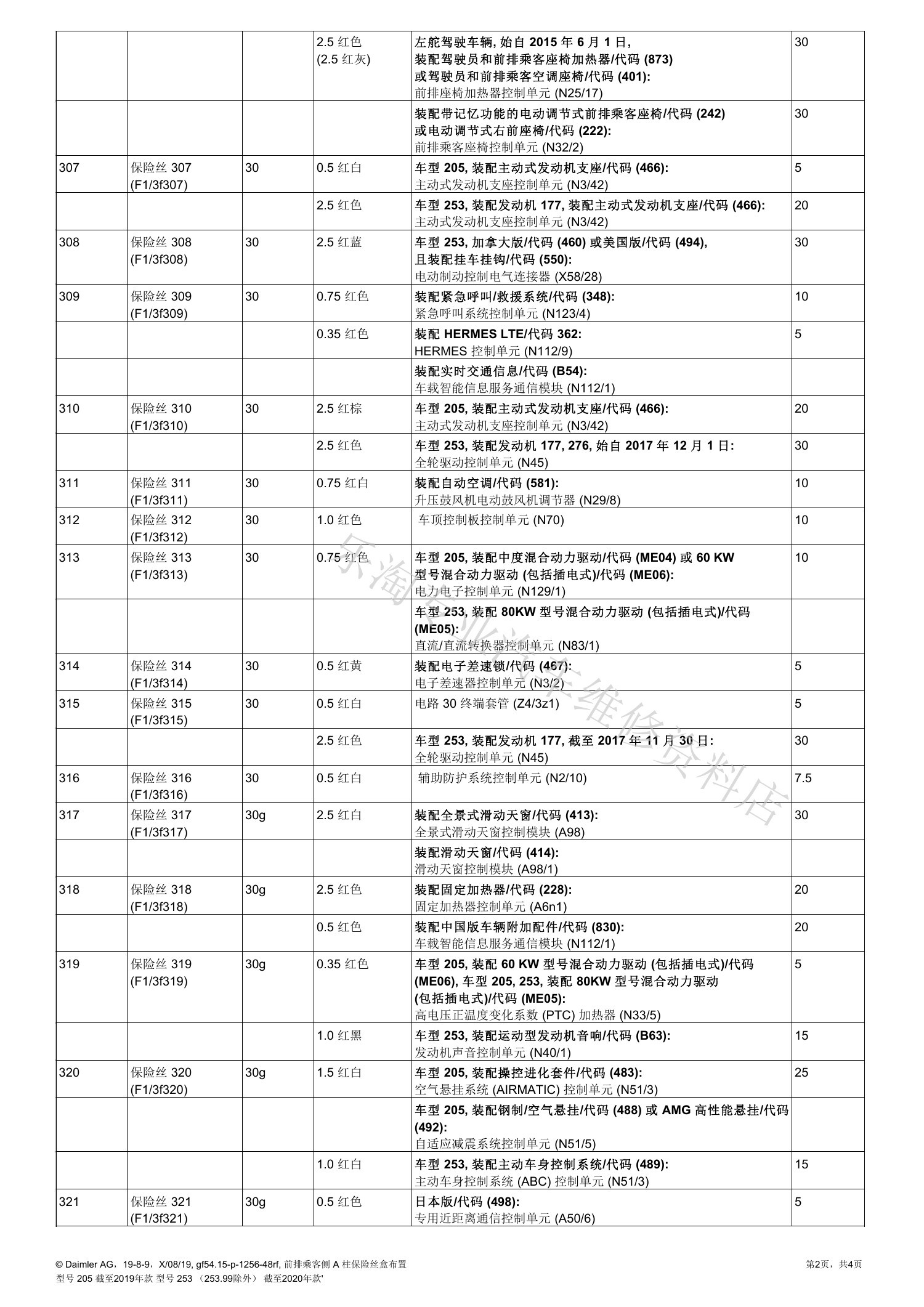

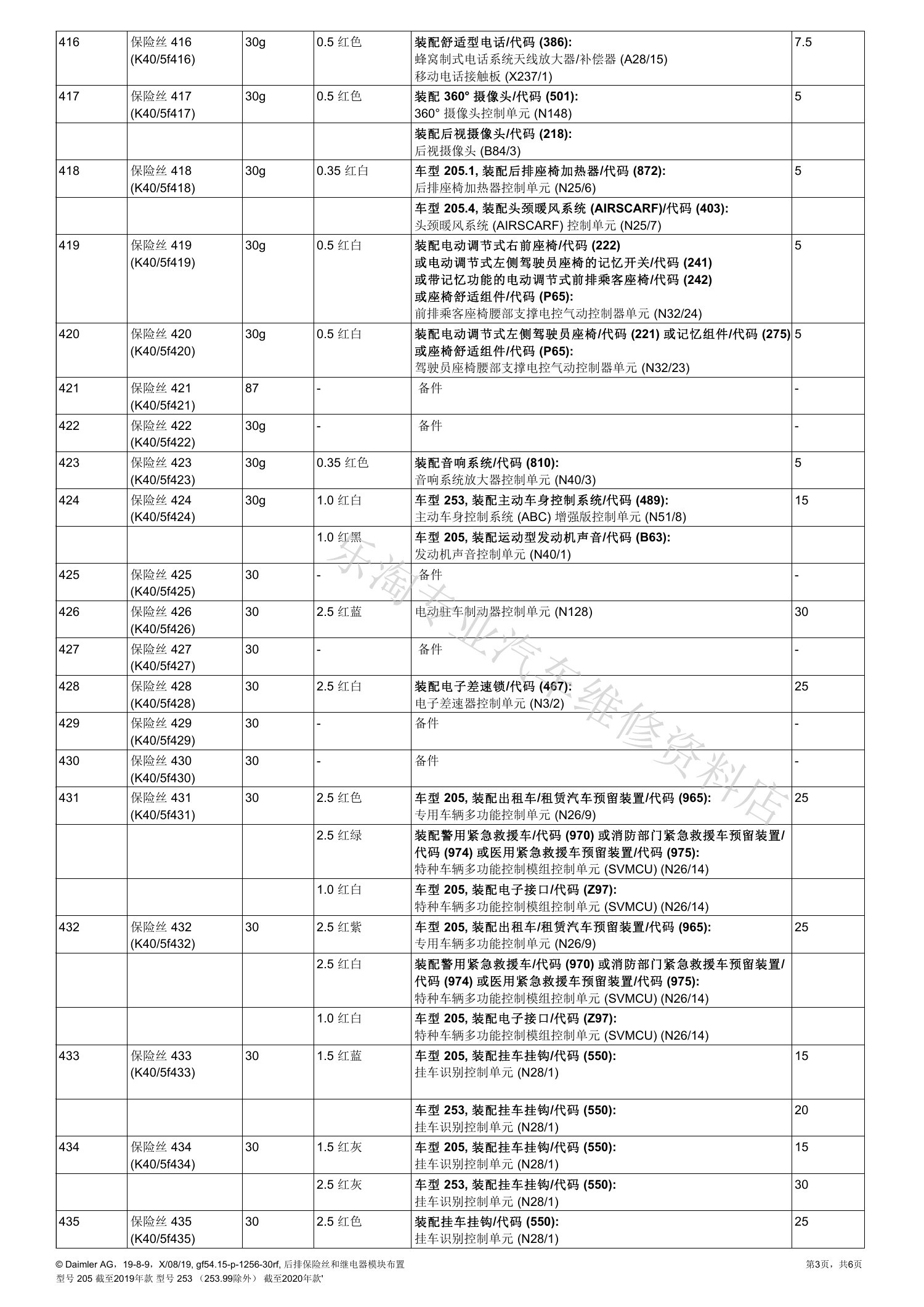

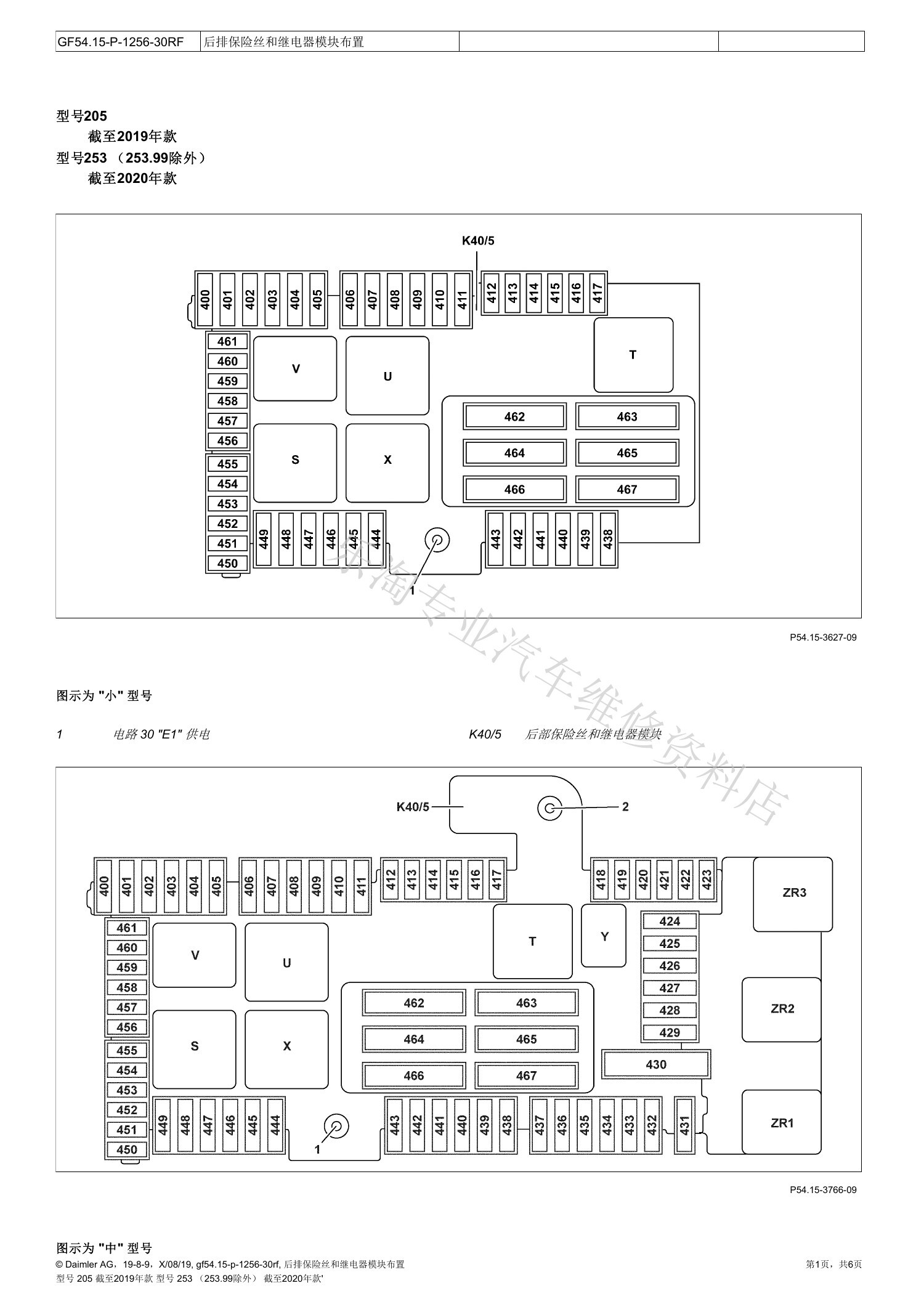

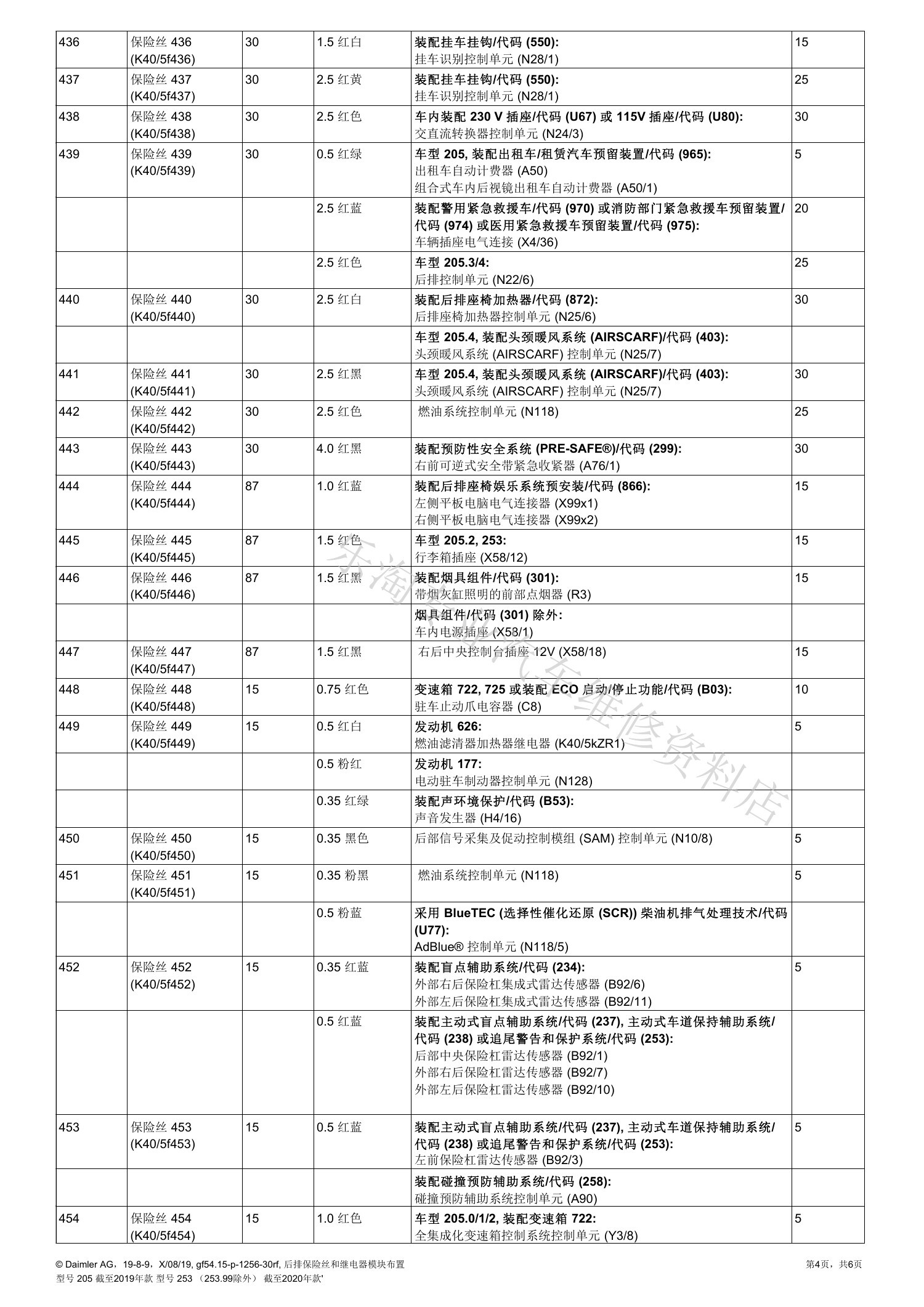

三、保险丝、继电器与SAM

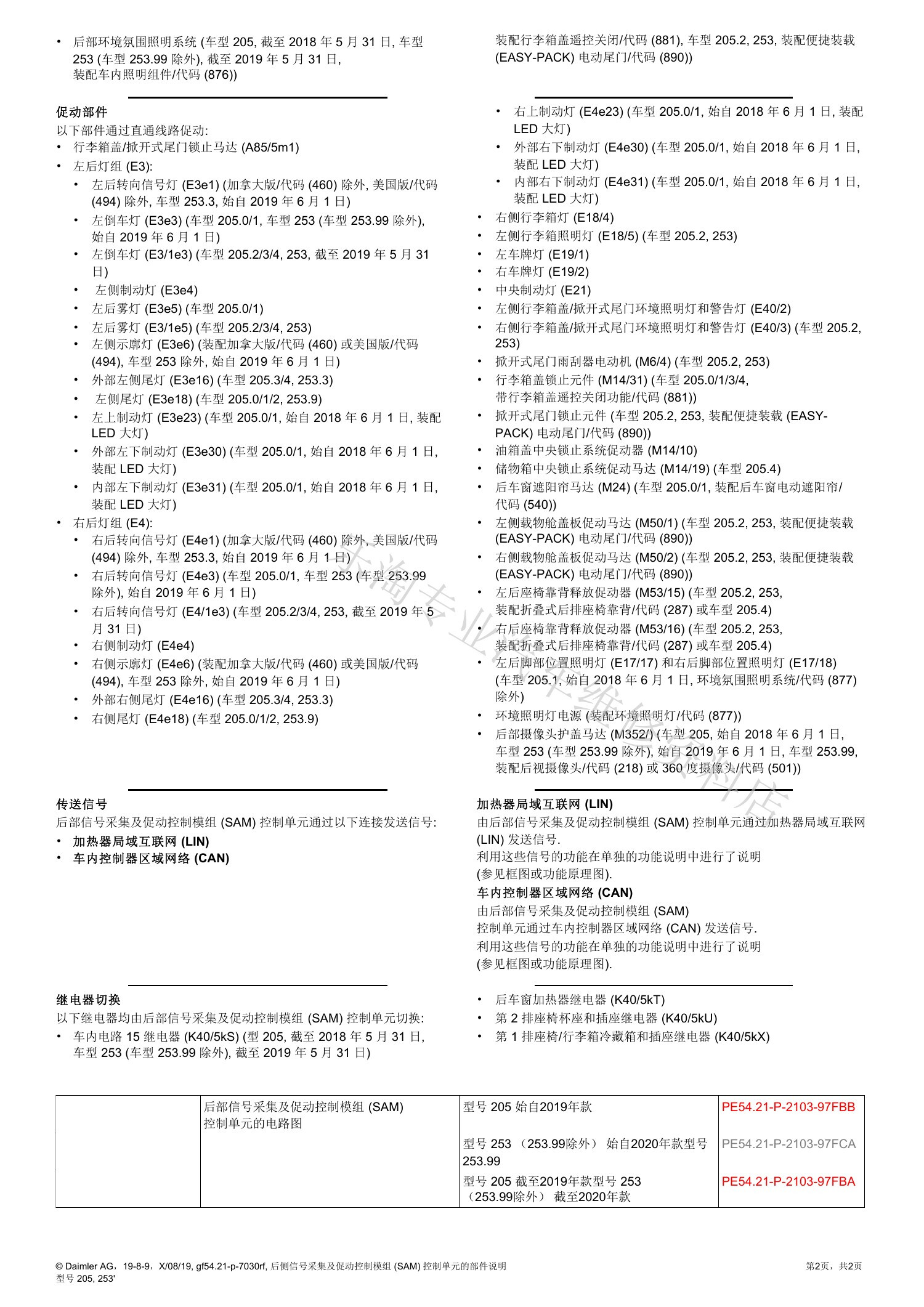

保险丝分配随年款和装备变化，前后SAM既采集信号也驱动负载。应结合车辆数据卡、实际槽位和电压测量判断。

四、诊断阅读顺序

• 先核对VIN、生产日期、车型代码和车辆装备。
• 从功能说明确认系统的输入、输出与允许条件。
• 用部件位置页找到实际安装位置和插接件。
• 依据框图或电路关系检查供电、搭铁、通信和信号路径。
• 结合故障码、冻结帧、实际值和实车测量确定故障点。
