奔驰W222 P2混合动力系统：能量流、高压部件、冷却与诊断

W222混合动力车型采用P2架构：发动机与变速箱之间布置湿式分离离合器和电机。离合器断开后，电机转速不再受发动机转速约束，因此可以实现纯电起步、发动机停机滑行和更灵活的能量回收。理解这套车不能只盯高压电池，还要把湿式离合器、电机、电力电子、ESP制动融合、冷却系统和互锁回路看成一个整体。

一、P1与P2最大的区别

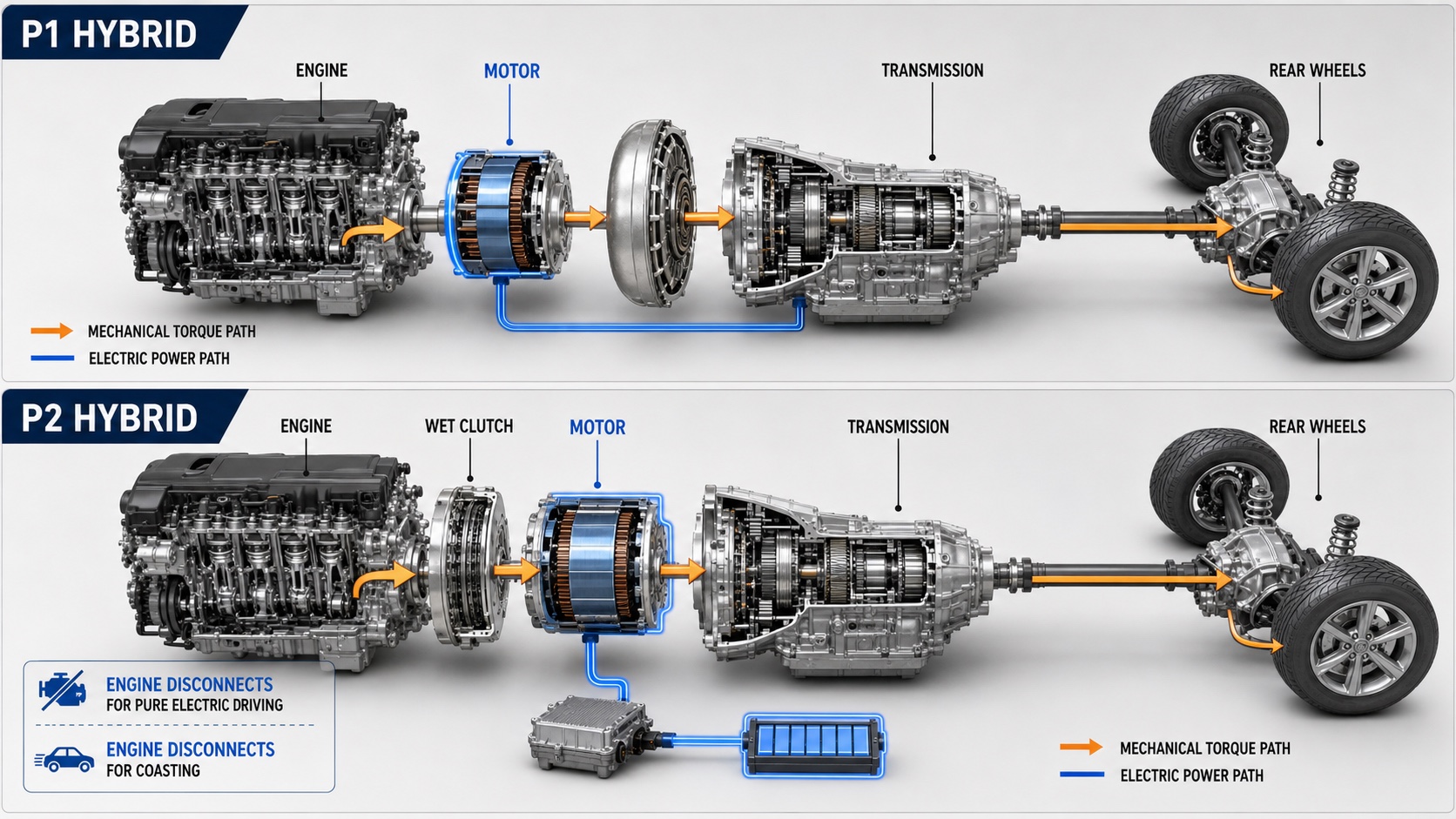

P1系统的电机位于发动机与起动装置之间，电机速度通常与发动机耦合。P2把电机布置在起动装置与变速箱一侧，并用湿式离合器把发动机从驱动链中分离。这样既能由电机单独驱动车辆，也能在滑行和再生制动时避免发动机拖曳损失。W222系统经过减重，相比早期W212同类系统进一步降低约10%，高压和12V蓄电池布置在车辆后部也有助于改善轴荷。

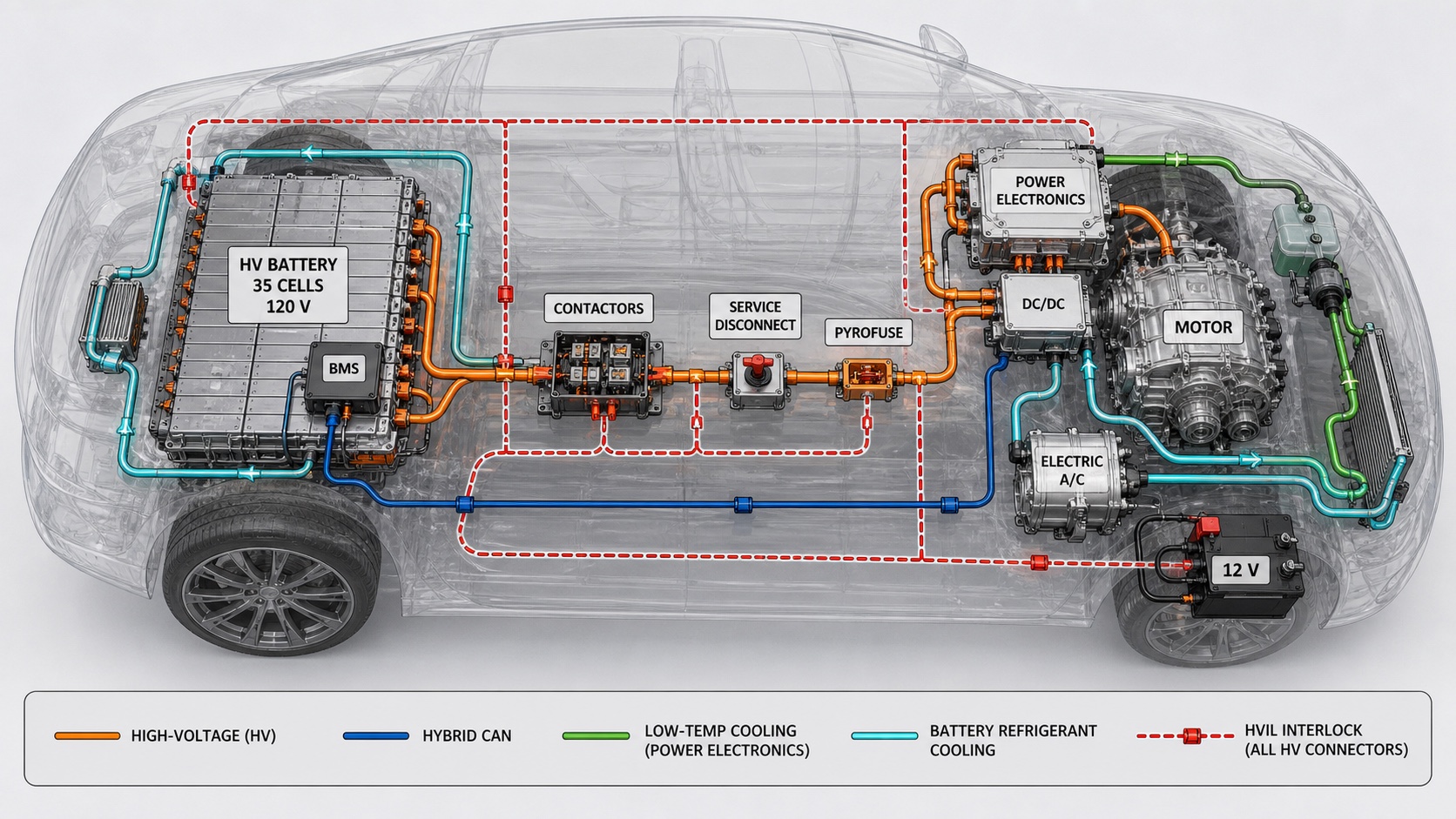

二、主要高压部件

• 高压蓄电池模块A100及内部蓄电池管理系统。
• 电力电子控制单元N129/1，包含逆变器和双向DC/DC转换器。
• 安装在变速箱钟形壳内的三相交流同步电机A79/1。
• 电动空调压缩机A9/5，为乘员舱和高压电池制冷。
• 高压断开装置、接触器、互锁回路和碰撞烟火式分离器。
• 独立低温冷却回路、循环泵及切换阀。

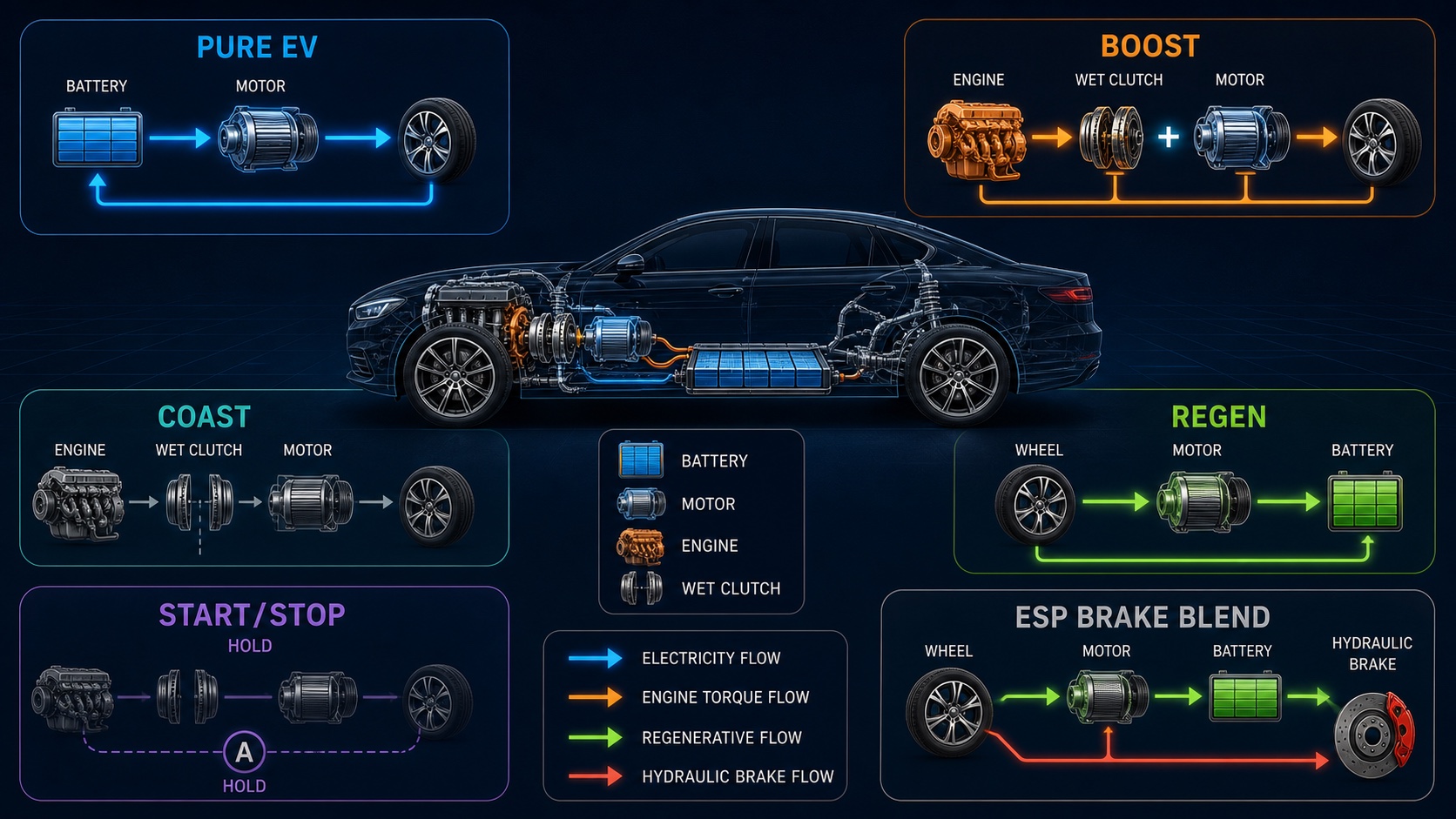

三、五种典型工作模式

• 静音起动/纯电驱动：READY为绿色且电量、温度和功率条件满足时，低负荷可仅由电机起步。
• 助推：加速时电机与发动机共同输出扭矩。
• 滑行：车速低于约140km/h且驾驶员松开油门时，离合器断开发动机并可使其停机。
• 再生制动：车轮反拖电机发电，把动能储回高压蓄电池。
• 起动/停止：停车并启用HOLD后，驾驶员即使松开制动踏板，发动机仍可保持关闭。

驾驶员通过方向盘拨片降低减速等级时，再生阻力减小，车辆滑行距离增加。系统也可结合导航路线调整电量策略，原有方案会提前考虑最长约7公里的道路信息，为坡度、减速点或随后电力需求预留电量。

四、再生制动为何离不开ESP

ESP先计算驾驶员要求的总制动转矩，再分成电机再生部分和车轮液压部分。若电机可提供全部减速度，液压制动可暂不介入；当电池充电能力受限、车速过低、系统故障或需求增大时，液压制动补足差值。ABS介入时再生通常退出，由四轮液压制动接管，以保证车轮滑移调节不受驱动链转矩干扰。

因此出现制动脚感、回收功率或CHARGE显示异常，既要检查高压系统，也要核对ESP、轮速、制动压力、电池充电许可和离合器状态，不能把所有问题都归咎于电机。

五、高压电池的结构和监控

高压蓄电池由35块锂离子单元组成，单体标称约3.6V，系统工作电压约120V。模块内集成接触器和BMS，监控单体/总电压、电流、温度、接触器状态及互锁。壳体设有压力平衡隔膜和排气连接，接触器根据BMS命令把电池正负极接入或断开高压母线。

六、电力电子和DC/DC做什么

电力电子模块把高压直流转换为三相交流，依据扭矩请求控制电机；在再生时又把电机交流电转换回直流。它同时监控电机定子温度和转子位置。集成式双向DC/DC负责高压系统与12V电网之间的能量交换，所以12V低电压、DC/DC异常或唤醒问题，也会导致高压接触器不能正常闭合。

七、电动空调压缩机也是高压部件

电动涡旋压缩机转速可在约700至9000rpm之间连续调节。它不仅为乘员舱制冷，也为高压电池蒸发器提供制冷剂。BMS提出电池冷却请求后，系统开启电池冷却切断阀并调节压缩机。发动机停机时压缩机输出上限约2kW；当电池电量极低时，为保护储能系统，输出可能被限制到0kW。

八、两套冷却路径不能混为一谈

电力电子与DC/DC共享独立于发动机主冷却系统的低温回路。控制单元综合电力电子、变速箱和增压空气等冷却请求，通过LIN控制循环泵M138及切换阀。为避免高温发动机冷却液串入低温回路，连接处设有温控阀，资料描述在约60℃以上关闭相关通道。诊断过热故障时，应分别检查制冷剂侧、电池阀、低温泵、冷却液流量和温度实际值。

九、互锁回路HVIL怎样保护人员

HVIL是一条穿过高压电池、断开装置、电力电子、电机和压缩机插头的低压监控回路。任一高压连接器松脱或维修断开装置打开，回路中断，BMS立即打开高压接触器并关闭高压系统。碰撞时还可触发烟火式分离器，切断供电并要求中间电路电容下降到安全范围。

互锁故障不能简单短接处理。应按线路顺序定位断点，同时确认30C、电池接触器反馈、服务断开装置和各连接器二次锁。涉及高压测量、断电和重新上电必须由具备相应资质的人员按车型维修程序完成。

十、Hybrid CAN故障的判断

BMS、电力电子和传动系统控制单元通过Hybrid CAN交换电压、温度、充放电许可、扭矩与冷却请求。W222的相关分配连接位置在驾驶员座椅下方区域，线束颜色和拓扑应按具体车型图确认。多个高压控制单元同时失去通信时，先检查总线电源、终端和主干，而不是逐个更换控制单元。

十一、建议的诊断顺序

• 确认12V电压、READY状态、高压警告和车辆是否允许启动。
• 读取所有高压、ESP、发动机和变速箱控制单元故障码及冻结帧。
• 检查HVIL、服务断开装置、接触器命令/反馈和母线电压建立过程。
• 核对35组电池相关电压、温度、电流和充放电许可是否一致可信。
• 观察湿式离合器、电机转速、转子位置、扭矩请求及再生/液压制动分配。
• 分别检查电池制冷剂回路与电力电子低温冷却回路。
• 检查Hybrid CAN通信，再按规定完成断电、绝缘检查、试运行和道路验证。

诊断思路小结

W222 P2混动的关键是离合器让发动机与电机可分离，而控制核心是电池许可、扭矩协调、制动融合、热管理和高压安全。按“12V唤醒—互锁与接触器—电池状态—电机/离合器—冷却—网络”的顺序排查，能避免在系统未满足启动条件时盲目更换高压总成。
