奔驰涡轮增压压力控制：多种增压结构、执行器与故障诊断

涡轮增压压力不是由涡轮本体单独决定的。发动机控制单元先根据转速、负荷、温度和环境压力计算目标值，再通过废气旁通阀、可变导向叶片或电动执行器调节涡轮能量，同时监控节气门前后压力与增压空气温度。诊断增压不足或过高，必须把进气、排气、真空、电控和机械状态放在同一条控制链里判断。

一、涡轮为什么能提高功率

排气推动涡轮叶轮，涡轮轴带动进气侧压气机叶轮，把空气压缩后送入气缸。相同排量下，进入气缸的空气质量增加，发动机便可喷入更多燃油并输出更高扭矩。增压空气经过压缩后温度升高，因此还要通过中冷器降低温度，提高空气密度并控制爆震和部件热负荷。

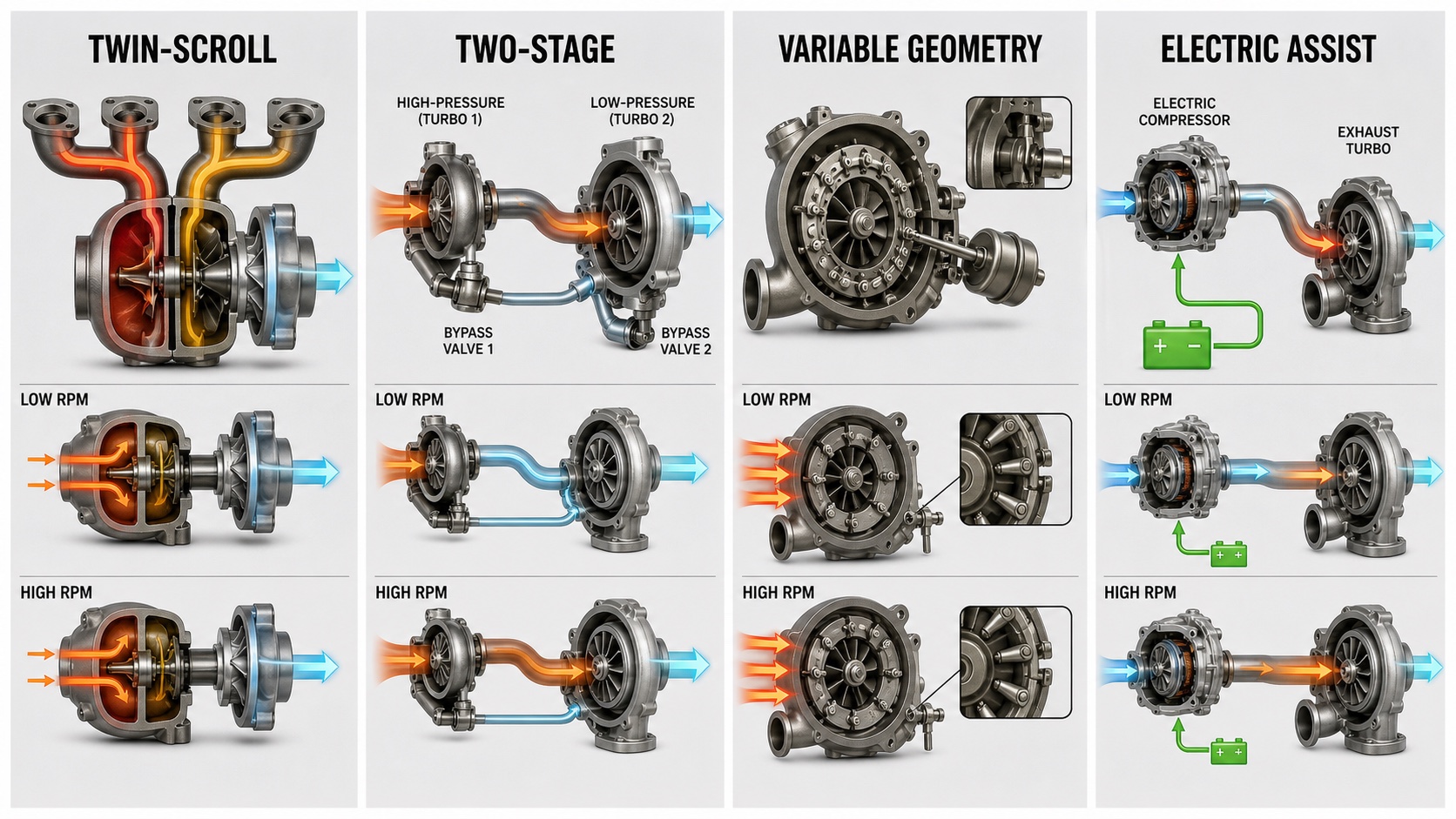

二、奔驰使用的主要增压方案

• 单涡轮：M270、M271 EVO、M274等，结构紧凑，通常使用废气旁通阀控制。
• 双涡流：M133等把1/4缸与2/3缸排气脉冲分开送入两个涡道，减少相互干扰。
• 多涡轮：M276、M278等按气缸列布置；M275等采用双增压器并配套压力与泄压控制。
• 串联双涡轮：M651使用小型高压涡轮和大型低压涡轮，在不同转速区间分配工作。
• 可变截面VGT：OM642通过同步调节导向叶片改变涡轮入口截面。
• 电动辅助增压：M256在排气涡轮尚未建立压力时，由电动压缩机填补迟滞。

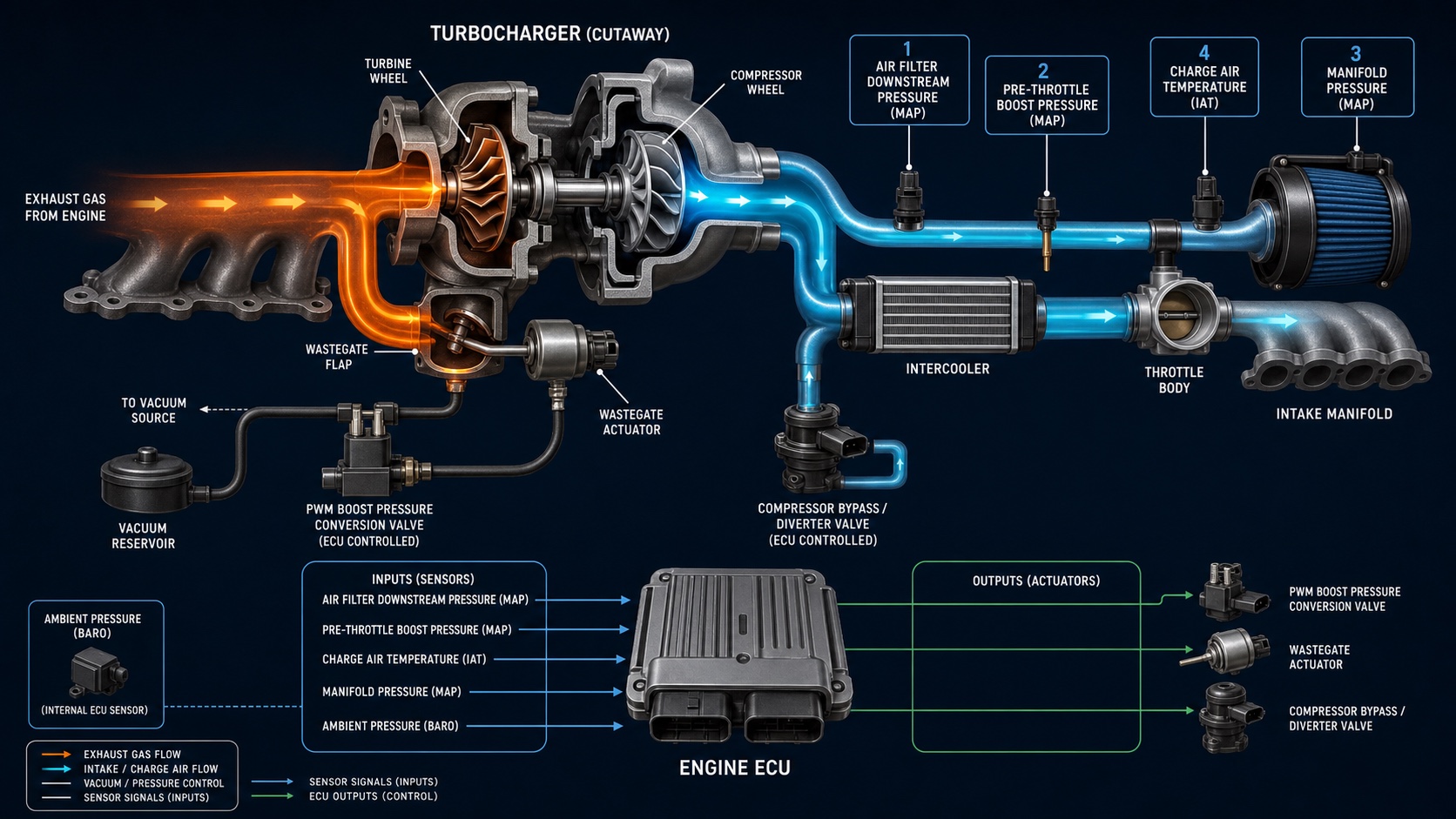

三、控制单元要看哪些传感器

• ECU内部大气压力：作为环境基准，与进气侧压力进行合理性比较。
• 空气滤芯下游压力B28/4、B28/5：与大气压对比可识别滤芯或进气路径阻力。
• 节气门前压力B28/6：反映压气机与中冷器后的实际增压。
• 节气门下游压力B28/7：反映进气歧管压力，是负荷计算的重要输入。
• 增压空气温度B17/8：与压力配合估算空气质量，并监控热负荷。

单看一个压力值很容易误判。比如节气门关闭时，节气门前仍可能短时保持正压，而歧管侧迅速转为真空；若两者变化关系不合理，才进一步检查传感器偏差、节气门、泄压阀或管路。

四、废气旁通阀怎样限制增压

旁通阀打开后，一部分排气绕过涡轮，涡轮获得的能量下降，增压压力随之降低。M270/M274等通常由Y77/1压力转换阀按PWM调节真空，真空促动膜盒再通过连杆关闭或打开废气旁通阀。真空越充分，阀门越能按控制策略保持在需要的位置；泄漏或连杆卡滞会使目标值与实际值持续偏离。

M275等系统可使用Y31/5调节作用在膜盒上的压力。部分系统的PWM控制会在较宽占空比范围内工作；具体频率、占空比与阀位关系取决于发动机和执行器版本，不能跨车型套用。部分结构在增压超过约0.3bar时利用压力克服弹簧力打开旁通阀，形成机械保护。

五、松开油门时为什么要打开泄压阀

驾驶员从负荷转入滑行时节气门快速关闭，但涡轮因惯性仍在高速旋转，压气机出口压力会冲击关闭的节气门并产生喘振和噪声。减速空气旁通阀Y101打开，把节气门前的增压空气回流到压气机入口。重新加速时阀门必须迅速关闭，否则空气持续旁通，表现为增压迟缓或不足。

六、M651串联双涡轮怎样分工

• 约1200rpm以下全负荷：排气阀关闭，废气先驱动小型高压涡轮，再流过大型低压涡轮，以高压级快速建立压力。
• 超过约1200rpm：排气阀按目标压力逐步打开，两级继续协同，高压级仍承担主要增压。
• 超过约2800rpm：增压器旁通与排气阀打开，低压大涡轮承担主要空气流量，避免小涡轮成为高转速瓶颈。

七、OM642可变截面涡轮的控制特点

低转速时导向叶片趋于关闭，入口截面缩小，废气速度上升，使涡轮更快建立压力；高转速时叶片逐渐打开，流通截面增大，限制涡轮转速和增压。Y77/1定位器通过蜗轮机构、调整环和定位销同步改变所有导向叶片。积碳造成叶片卡滞时，电机可能有动作但实际增压仍响应迟缓或过高。

八、M256电动辅助增压解决什么问题

低转速时排气能量不足，传统涡轮建立压力需要时间。M256通过电动辅助压缩机补充空气，不同软件和硬件版本会按转速、负荷与电气供能限制辅助压力和工作范围，具体参数应按当前车辆识别。随着排气涡轮进入高效区，电动压缩机退出或降低输出。诊断时还要检查电气供能、旁通路径和CAN扭矩请求。

九、增压不足与增压过高怎么区分

增压不足表现为实际值始终追不上目标，常见原因包括空气滤清器阻塞、增压管泄漏、真空不足、旁通阀关不严、Y77/1控制异常、Y101泄压阀漏气、排气泄漏或涡轮磨损。增压过高则多与旁通阀打不开、真空/压力控制接反、连杆卡死、VGT叶片积碳、传感器偏低或控制阀失效有关。

十、M270/M274真空泄漏的判断

• 检查机械真空泵、储气罐、单向阀和Y77/1供给端真空。
• Y133下游管路泄漏可能在冷车促动期间拉低Y77/1真空，出现阶段性增压不足。
• Y133上游或主供给管路泄漏，冷热车真空通常都会偏低。
• 激活Y77/1并同步观察占空比、下游真空、连杆行程和实际增压。
• 检查Y101密封性；它若未完全关闭，会把压缩空气持续旁通。

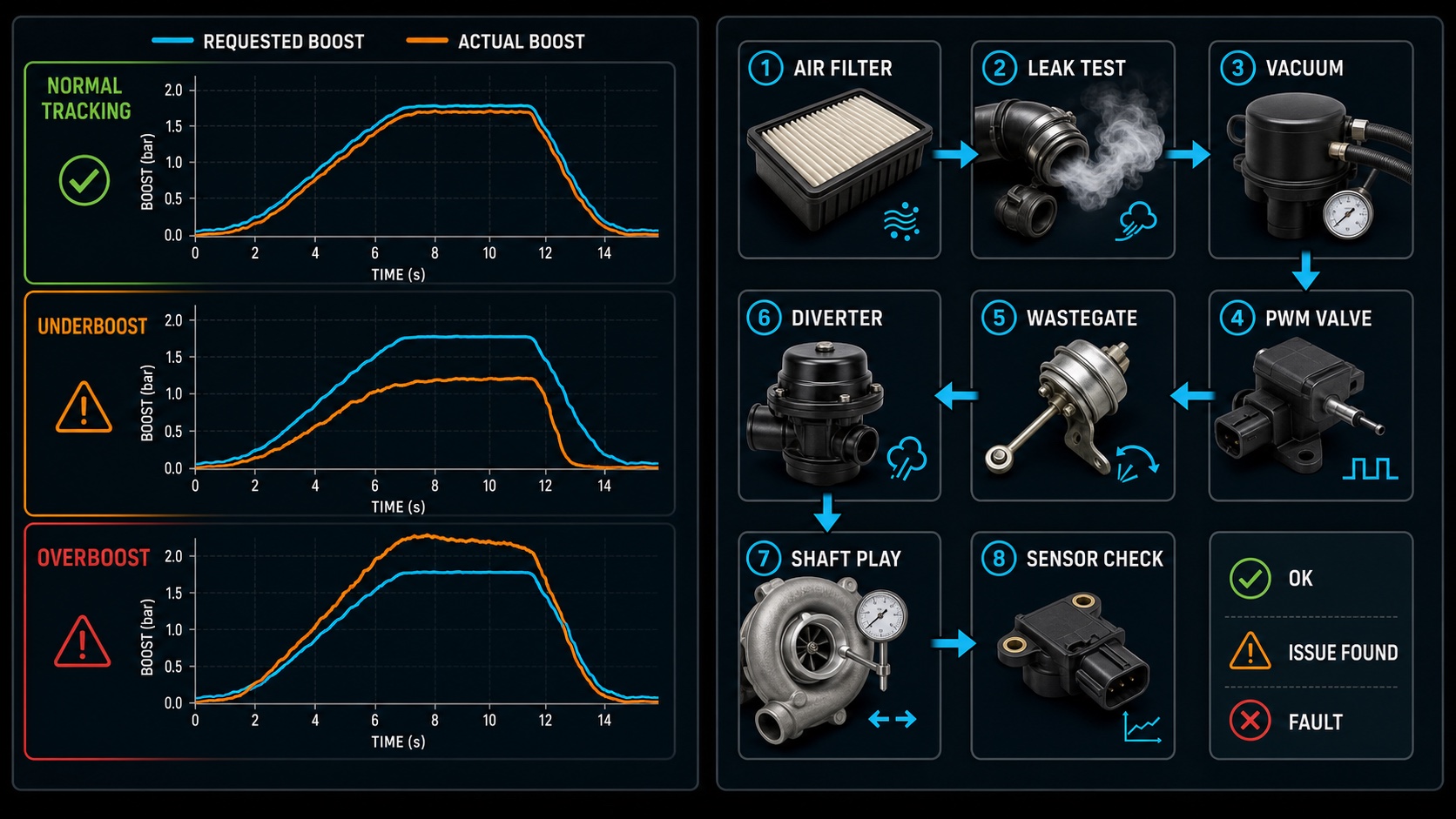

十一、建议的诊断顺序

• 读取故障码、冻结帧，路试记录目标/实际增压、节气门角度、转速和负荷。
• 熄火状态检查空气滤芯、进气软管、中冷器和所有卡箍，必要时进行受控烟雾/压力检漏。
• 比较大气压、滤芯后压力、节气门前压力、歧管压力和温度的合理性。
• 测量真空供给并执行控制阀、旁通阀和泄压阀激活测试。
• 观察废气旁通连杆或VGT定位反馈，检查是否卡滞、松旷或调整异常。
• 检查排气歧管泄漏、催化器阻力、涡轮叶片损伤和轴向/径向间隙。
• 修复后在相同挡位、转速和负荷条件下复测目标与实际曲线。

十二、更换M274涡轮后的必要闭环

更换涡轮总成后，旧涡轮在控制单元中形成的执行器和增压调节学习结果未必适用于新部件。应先确认新总成、旁通阀连杆、真空管路、供回油及冷却连接正确，再核对发动机控制单元的软件适用性。按车型执行规定的试运行、执行器基准或相关自适应复位，不能随意清除所有学习值。

完成后进行冷启动泄漏检查，并在与维修前相同的挡位、转速和负荷下记录目标增压、实际增压、控制占空比、节气门角度及点火/爆震干预。若新涡轮仍出现偏差，应回到管路、传感器、真空和排气阻力证据，不要用反复复位掩盖故障。

诊断思路小结

增压控制的本质是“传感器计算目标—执行器分配排气能量—泄压阀管理瞬态压力—ECU闭环校正”。先用目标与实际曲线确定偏差方向，再沿空气、真空、执行器、涡轮机械和传感器逐段验证，能避免把一个漏气软管误判成涡轮总成损坏。
