奔驰高压互锁与绝缘故障诊断：接触器不闭合、绝缘下降怎么查

电动车和插电式混动车出现“高压系统故障”“无法启动”或充电中断时，互锁回路与绝缘监测是两个必须先分清的方向。互锁关注高压连接是否完整、护盖和插头是否到位；绝缘监测关注高压导体与车身之间是否仍保持足够隔离。两者都可能让系统拒绝闭合高压接触器，但诊断方法并不相同。

一、高压互锁在保护什么

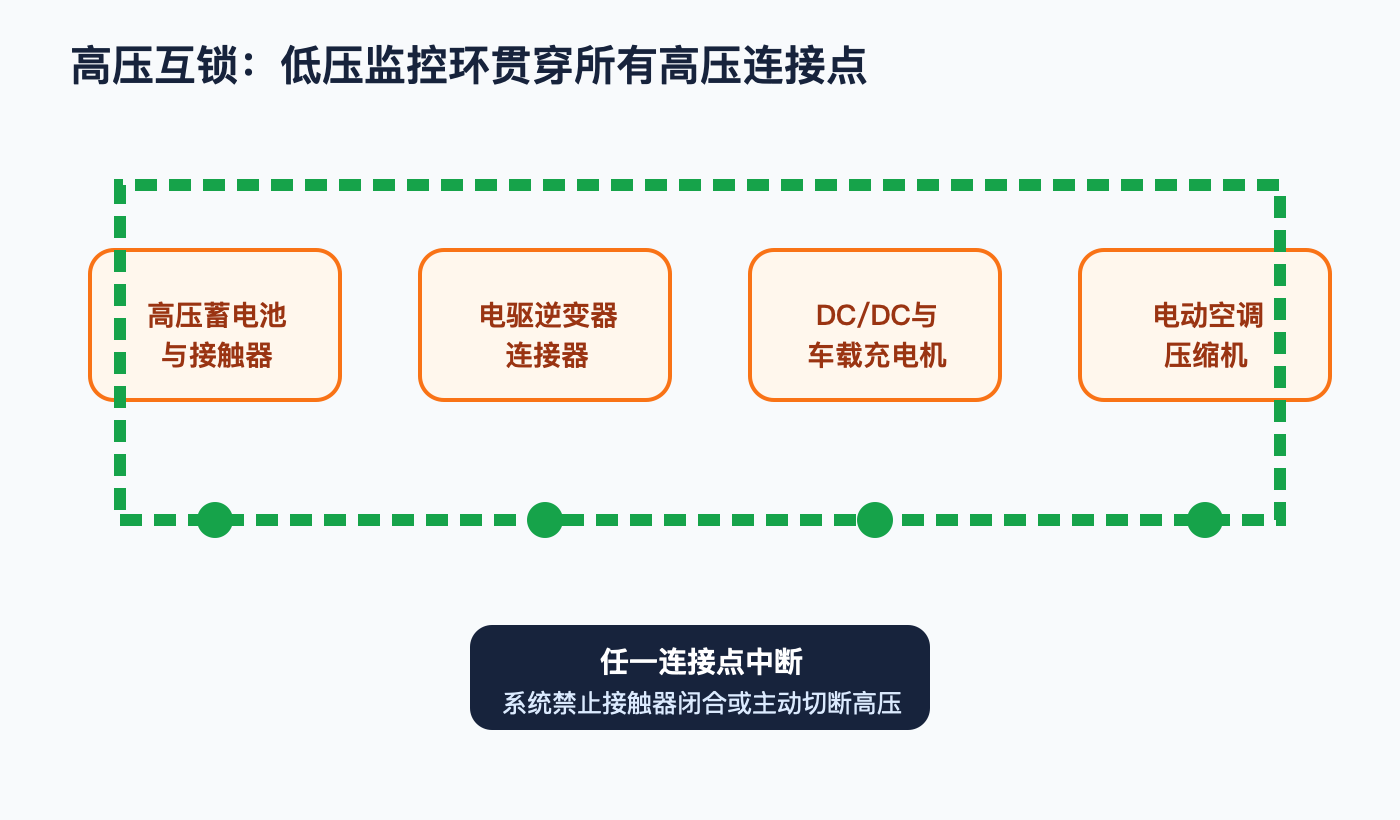

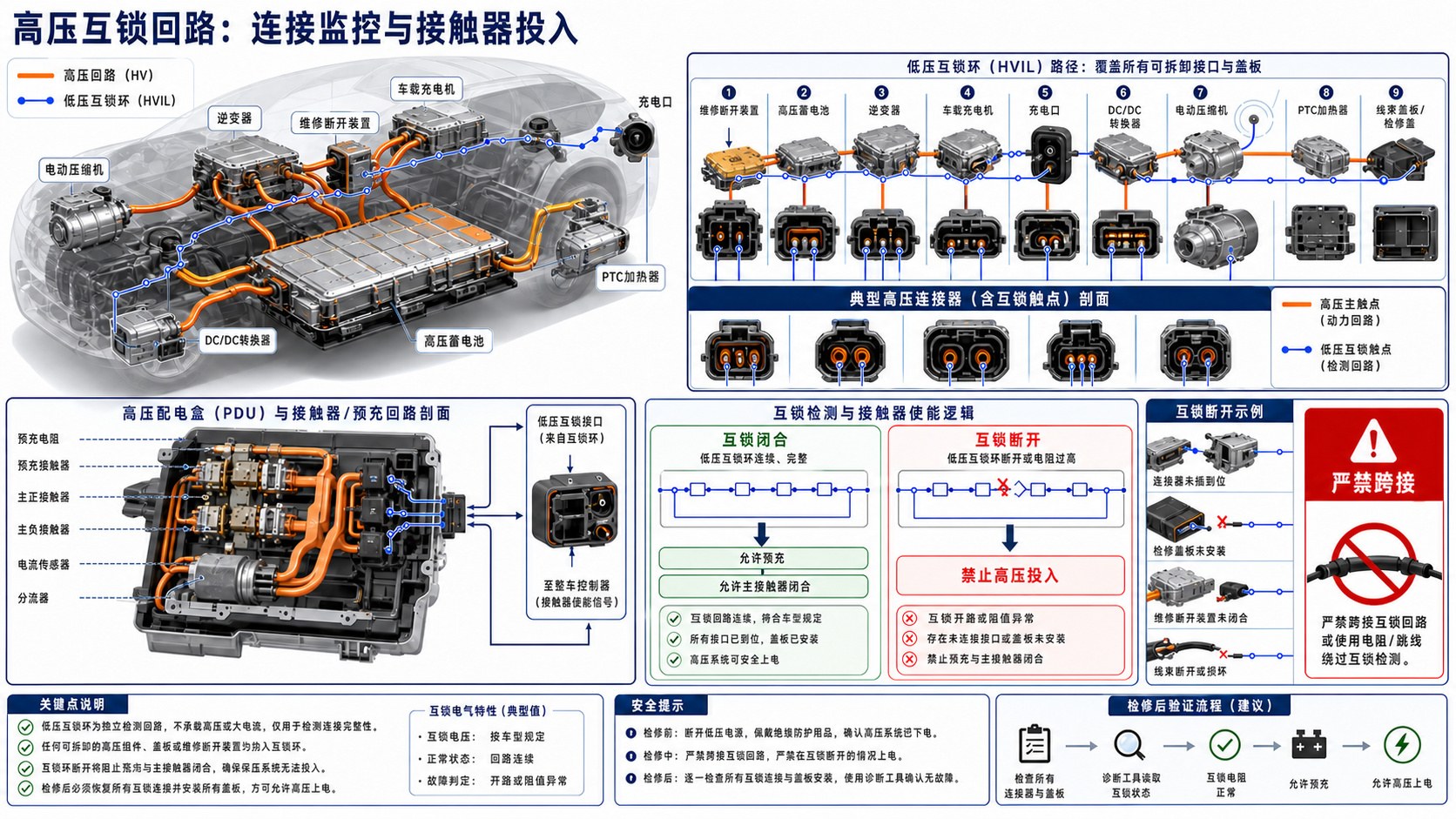

互锁回路通常串联经过高压蓄电池、功率电子装置、DC/DC、车载充电机、电动空调压缩机及相关连接器。某个插头未锁止、护盖开关未闭合、低压互锁端子接触不良或线束中断时，控制系统会禁止接触器吸合，或在运行中请求切断高压源。这样可以降低人员在连接器松脱时接触带电部件的风险。

二、断开接触器后为什么仍不能立即触碰

逆变器和其他功率电子部件内部含有电容。高压接触器断开后，母线电压不会瞬间归零，系统通常通过主动或被动放电降低电压。实际等待时间、测量点和安全阈值必须以具体车型维修资料为准。关闭点火、拔掉充电枪或看到仪表熄灭，都不能代替规定的断电、等待和确认无电压步骤。

三、互锁故障的常见来源

• 高压插头未完全插入，机械锁止或二次锁不到位。
• 拆装后互锁小端子弯曲、缩针、腐蚀或端子张力不足。
• 护盖、维修断开装置或服务盖板的位置开关未闭合。
• 事故、振动或不当牵拉导致低压互锁线束断路。
• 进水、冷却液或污染物造成互锁信号对地或对电源异常。
• 部件内部互锁通路或监控电子电路故障。

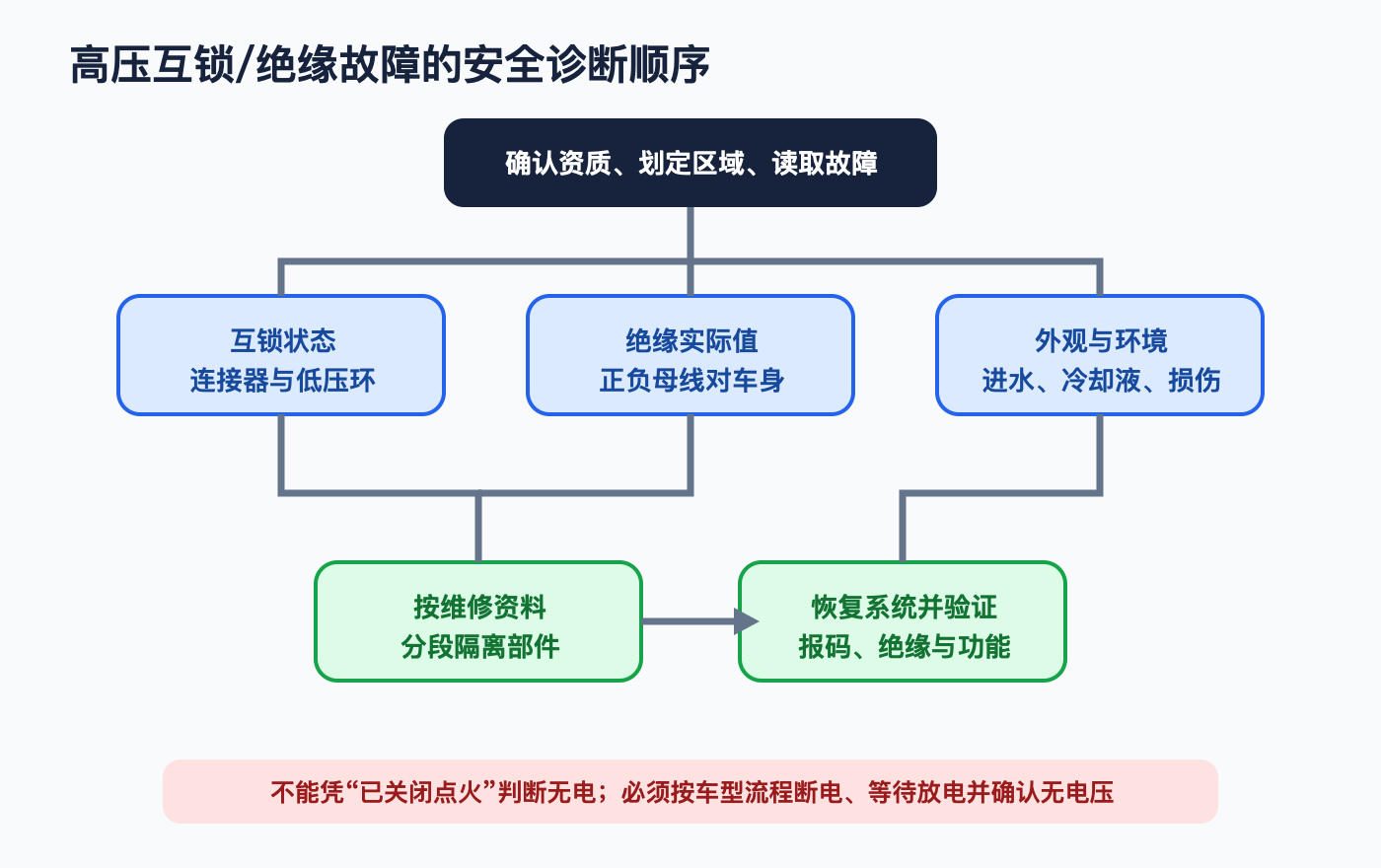

四、报码后先看状态，不要先跨接

读取高压控制单元、蓄电池管理系统、功率电子装置和充电系统的全部报码及环境数据，确认故障是当前存在还是偶发，并观察互锁输入、接触器请求、接触器状态和母线电压。禁止为了让车辆启动而跨接互锁，因为这会取消连接状态监控，也可能在仍有机械缺陷时使高压重新接通。

五、绝缘监测在判断什么

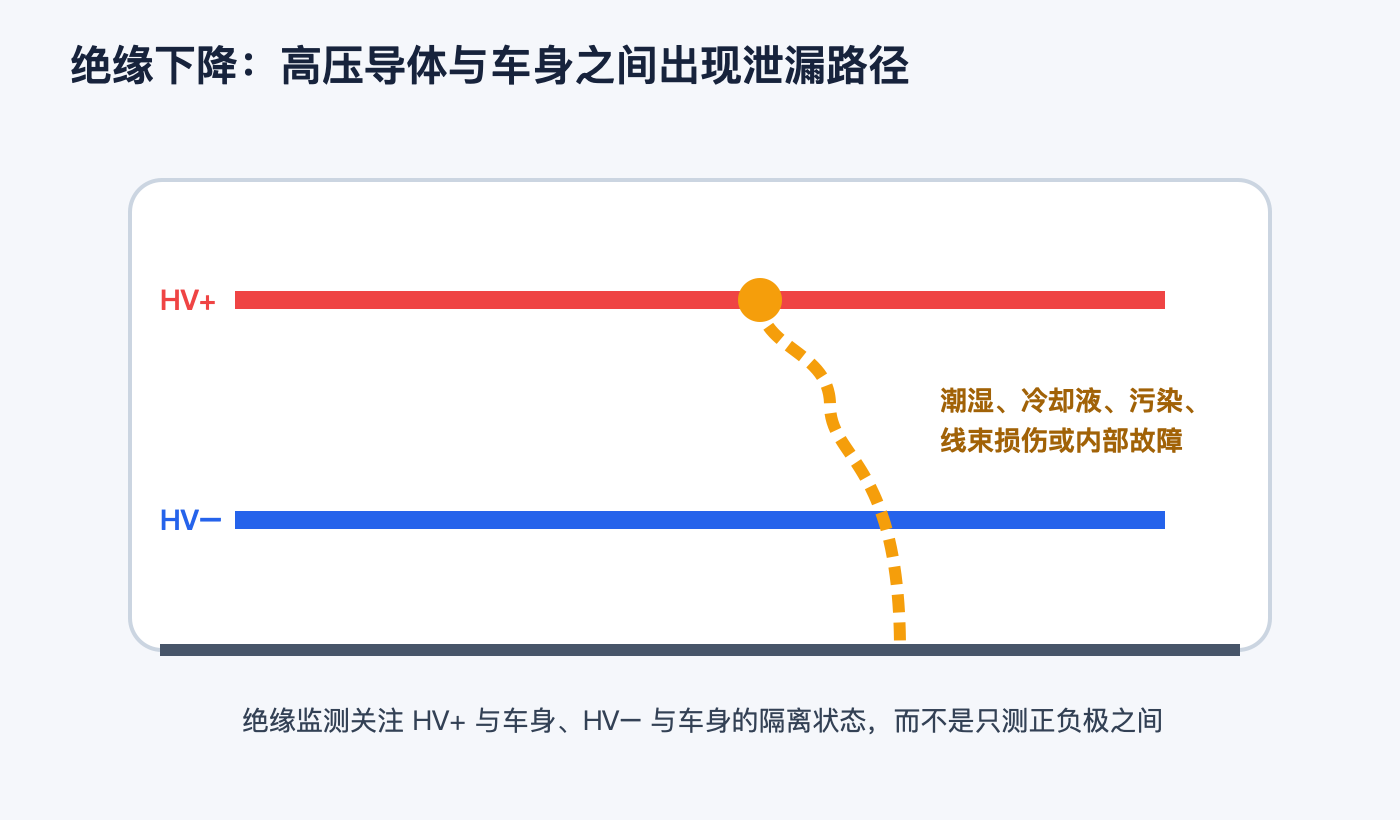

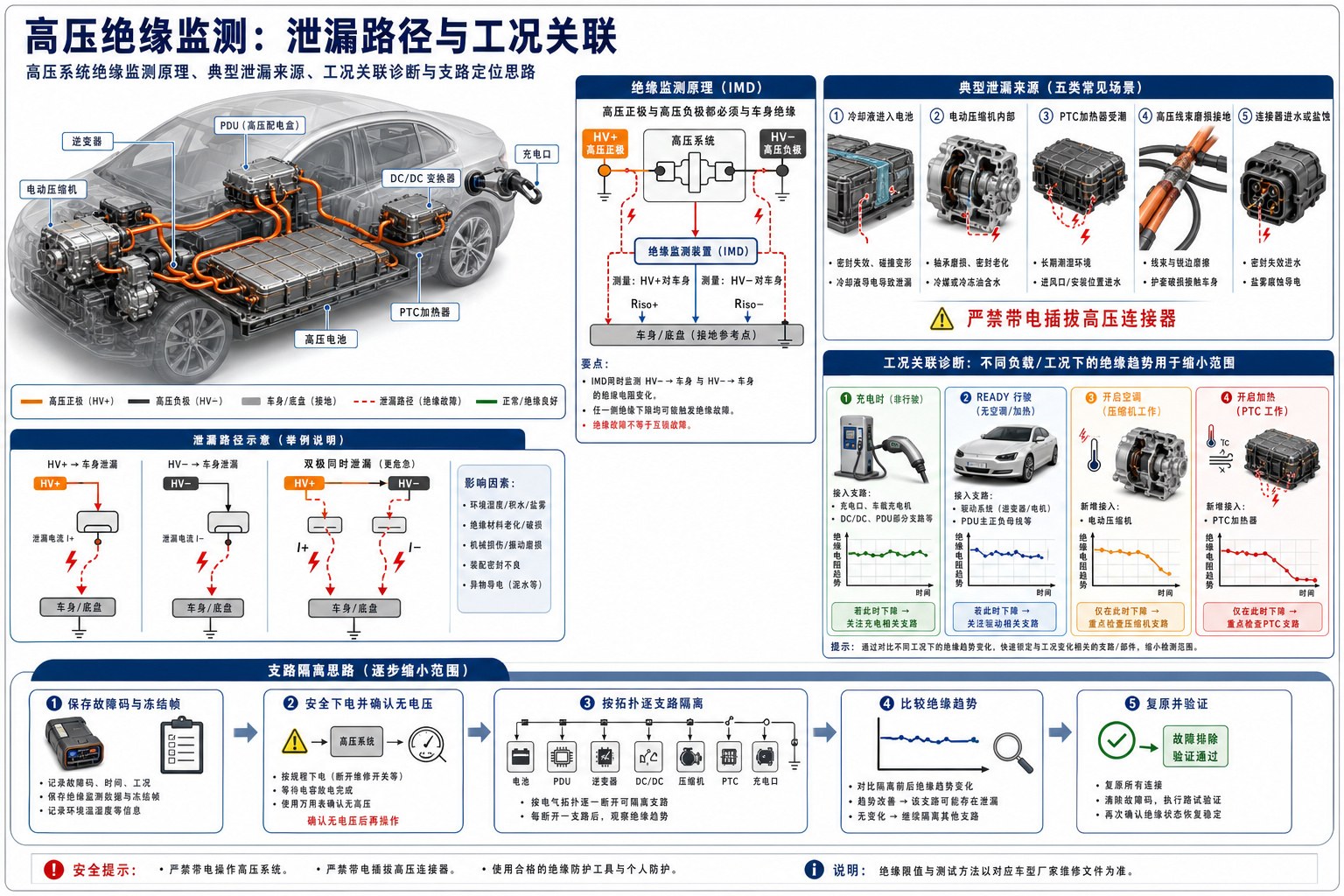

正常情况下，高压系统与12V车身电气系统电气隔离。绝缘监测会评估高压正母线和负母线相对车身的隔离状态。冷却液、冷凝水、道路盐分、导电污染、挤压破损的高压线束，以及电机、压缩机、加热器或功率电子内部故障，都可能降低绝缘。故障严重时系统会限制运行、停止充电或断开接触器。

六、为什么绝缘故障会时有时无

水分和温度会改变泄漏路径。车辆冷车正常、热车报码，可能与冷却液渗漏、绕组温升或空调压缩机工作有关；雨后、洗车后或高湿度时出现，则应关注连接器密封、底部线束和部件壳体。某些故障只在充电、制热、制冷或高负载时出现，因为相应高压支路此时才被接入。复现条件是定位的重要证据。

七、先用车辆自身数据缩小范围

先保存绝缘故障码、绝缘实际值、母线电压、接触器状态以及故障发生时的运行模式。对比驱动、交流充电、直流充电、空调、加热和静止状态，判断是哪一类负载接入后绝缘下降。车辆自监测数据适合判断趋势和触发条件，但不能取代规定的无电压确认及专业测量。

八、外观检查往往比盲目测量更快

在完成安全断电并确认无电压后，检查高压线束外护套、橙色连接器锁止、底盘刮碰、事故挤压、冷却液结晶、积水、腐蚀和维修痕迹。还要核对12V供电和控制单元搭铁，因为监控模块电源异常可能产生误导性报码。发现液体侵入密封高压部件时，不应擅自拆壳烘干后继续使用。

九、专业绝缘测量不能随意套用电压

绝缘测试仪会向被测回路施加测试电压。测试电压、接线位置、部件是否允许单独测试、极性和最低限值都必须依据车型及部件维修资料。错误的测试电压或在电子模块仍连接时直接施加，可能损坏半导体、电容和监控电路。普通万用表测到“无穷大”也不能证明在工作电压下绝缘可靠。

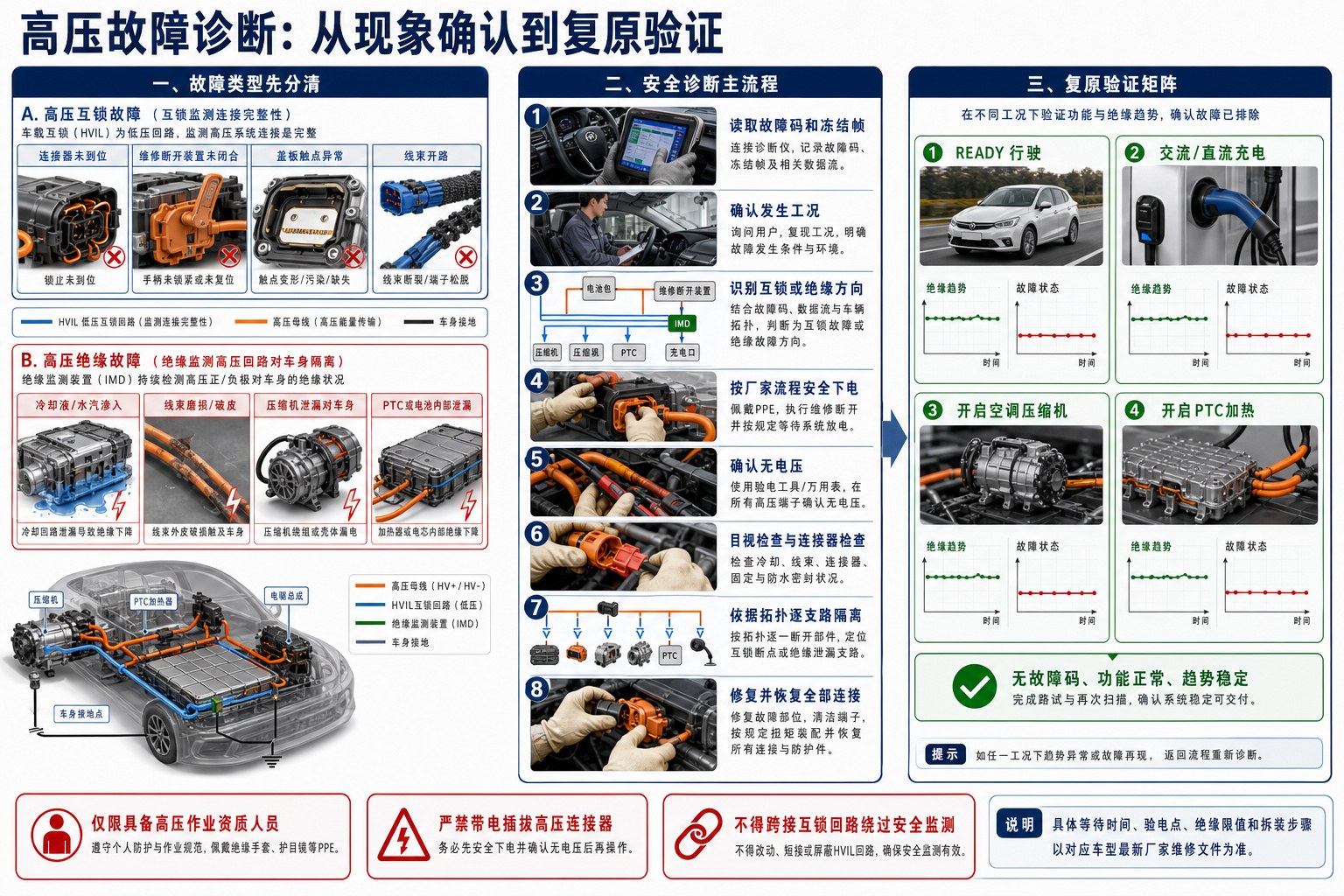

十、分段隔离的核心逻辑

确认故障类型后，依据高压拓扑从允许的隔离点逐步缩小范围。互锁诊断重点比较每段低压环的连续性、短路状态和连接器机械锁止；绝缘诊断重点比较某支路接入或断开前后的绝缘变化。每次只改变一个条件并记录数值。不能在带电状态随意拔插高压连接器，也不能用反复上电试错代替安全流程。

十一、互锁恢复但接触器仍不闭合怎么办

互锁只是高压投入条件之一。碰撞信号、燃爆保险丝、蓄电池过低或过高温、绝缘不足、接触器粘连检测、12V电压过低、充电状态冲突和控制单元编码问题，都可能阻止接触器闭合。应沿“投入条件—请求—执行—反馈—母线电压”逐项核对，而不是继续在互锁线上寻找不存在的断点。

十二、绝缘下降不能靠清码解决

清除故障码只能重置记录，无法去除水分、污染或绝缘破损。若故障暂时消失，应在原触发工况下复测绝缘趋势，并检查是否存在周期性冷却液渗漏或温度相关内部故障。涉及密封高压蓄电池、功率电子装置或电机内部绝缘时，应按制造商边界更换或送有资质的专业单位处理。

十三、维修完成后的闭环验证

• 确认所有高压连接器、护盖、维修断开装置和二次锁正确复位。
• 按规定恢复高压系统，监控接触器动作与母线升压过程。
• 复查互锁状态、绝缘实际值和全车故障记忆。
• 分别验证驱动、充电、制冷、制热及能量回收等相关工况。
• 检查线束固定、与锐边和热源的距离，以及所有密封和防护。
• 记录维修前后数据，确认故障在原条件下不再出现。

安全边界

高压系统诊断必须由经过培训、具备相应资质并使用合格防护和测量设备的人员完成。本文用于理解诊断逻辑，不替代具体车型的断电、确认无电压、重新投入运行和事故车辆处置流程。若车辆发生碰撞、进水、冒烟、异常发热或高压蓄电池外壳损伤，应隔离车辆并按应急规范处理。

诊断思路小结

互锁故障回答“高压连接是否完整”，绝缘故障回答“高压系统是否仍与车身可靠隔离”。先用报码和状态数据确认类别，再结合复现条件、外观证据、拓扑和受控分段测量缩小范围，最后在所有高压工况下验证，才能避免把连接器问题误判为电池故障，或把真实绝缘风险当成偶发报码。
