2024+ 特斯拉 Model 3 高压电池回流管结构识读：侧面与后侧固定

这里的“高压电池回流管”位于冷却系统章节，指电池周围的冷却液管路，并不是高压导线。本页用于结构识读，帮助区分管路固定与邻近电气部件。

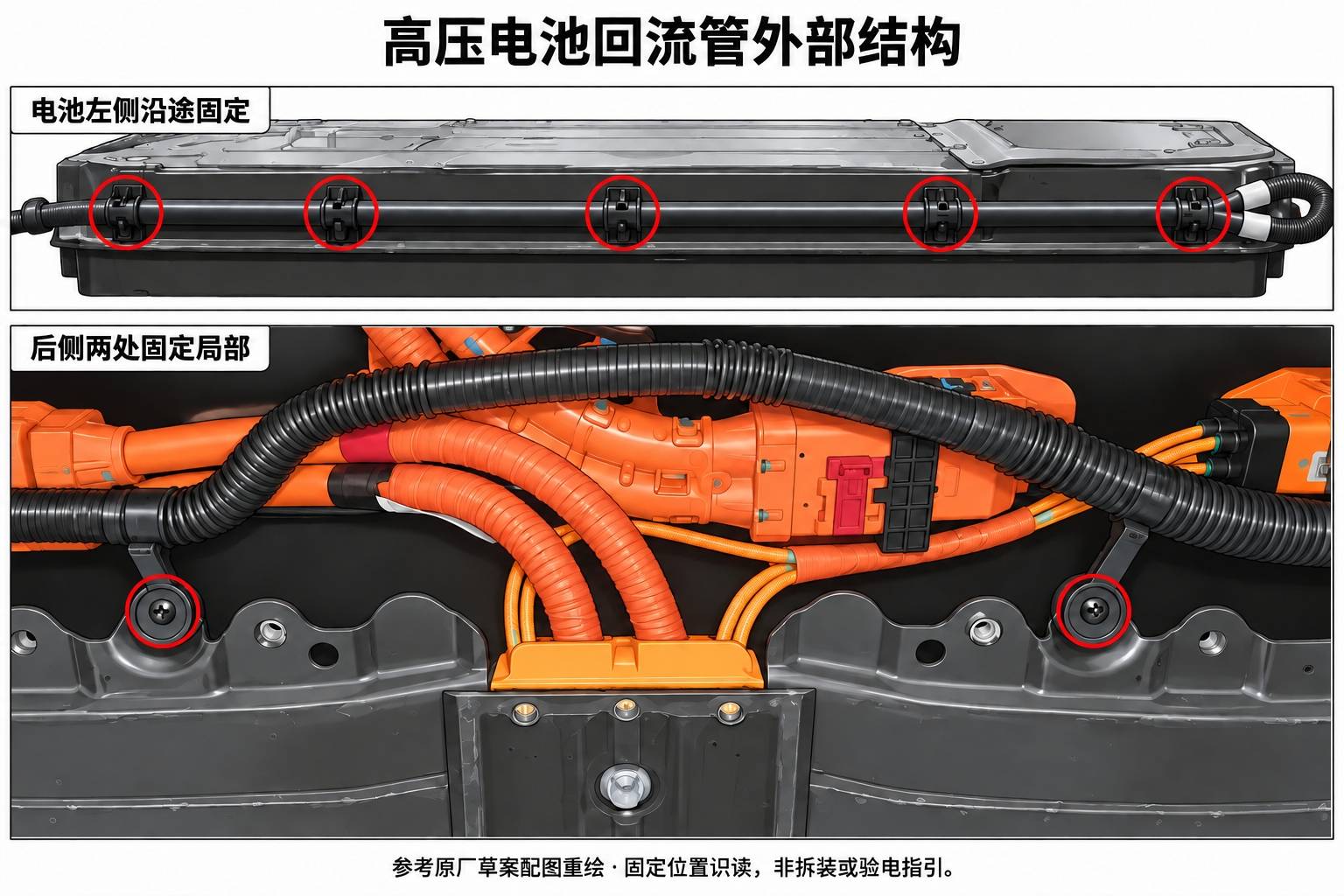

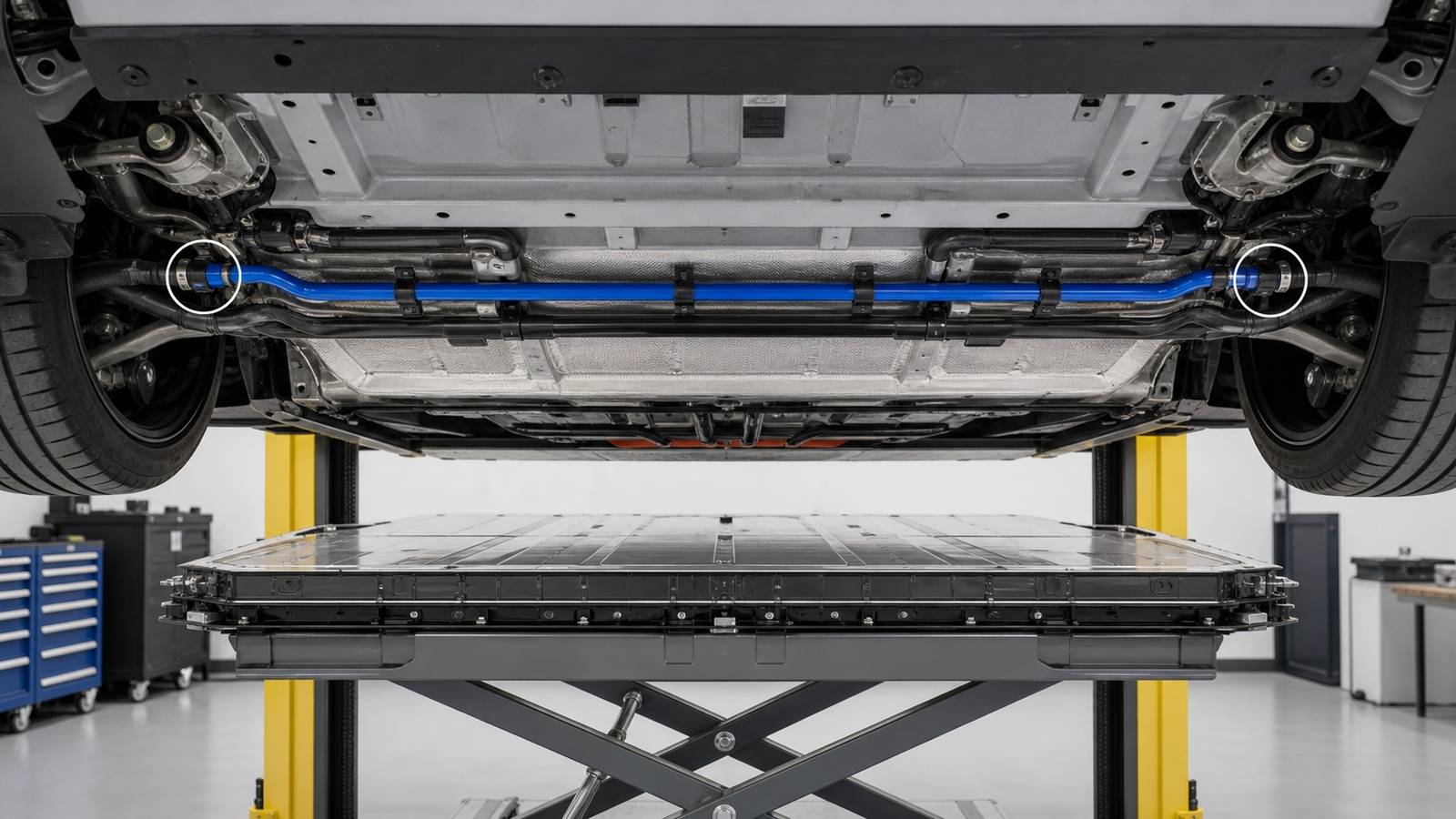

一、左侧沿途固定

上幅依据原厂照片保留电池侧壁、黑色管路和五处圈示卡子，已去除维修台等无关背景。它展示管路相对位置，不提供电池承载点、举升或拆卸条件。

二、后侧局部与相邻高压连接

下幅显示另外两处固定局部，周围可见橙色高压部件。空间相邻不意味着属于同一介质或同一操作对象；颜色也不能证明已经完成绝缘检测或允许触摸。

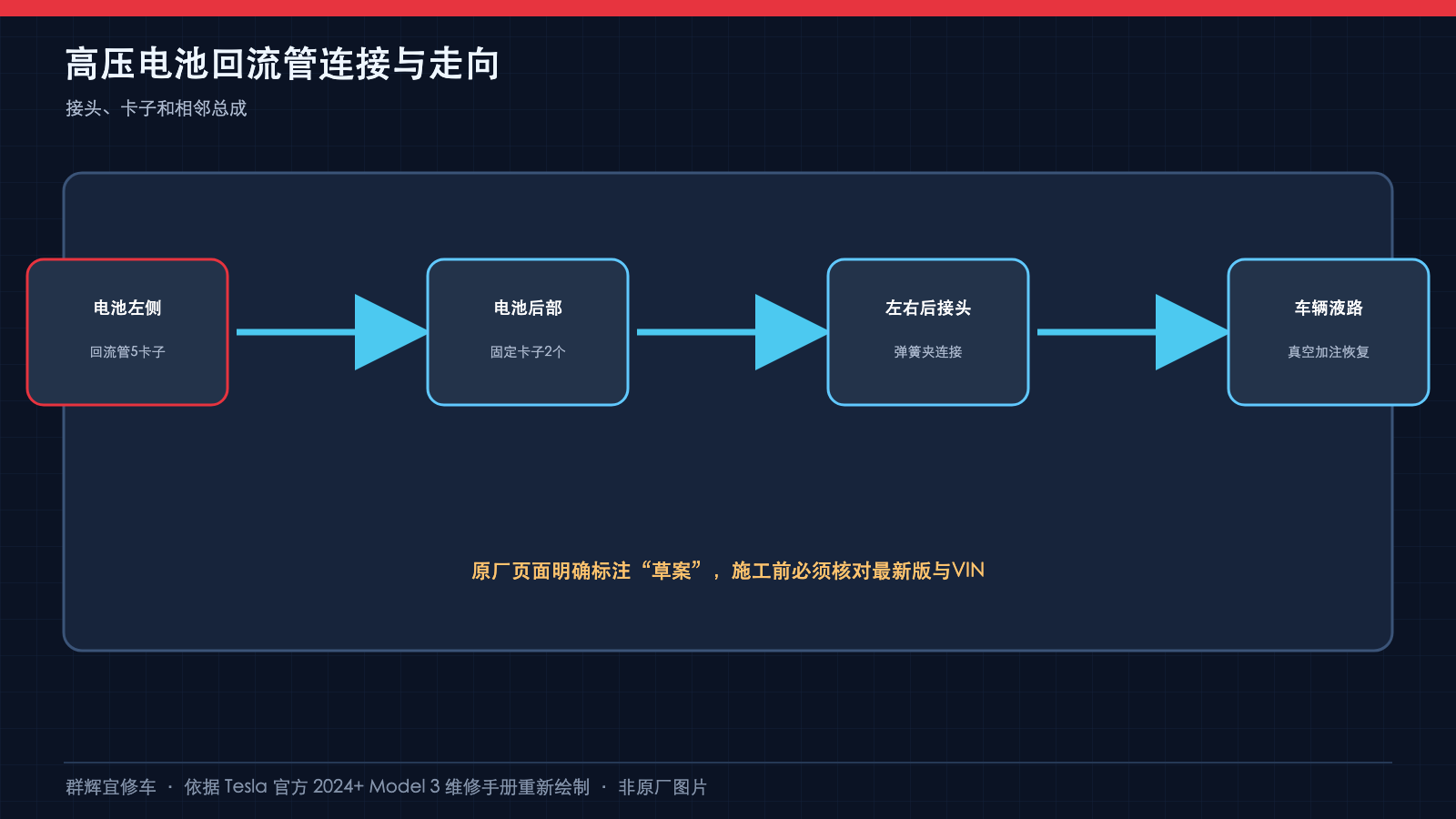

三、两组卡子不等于整项工作的固定清单

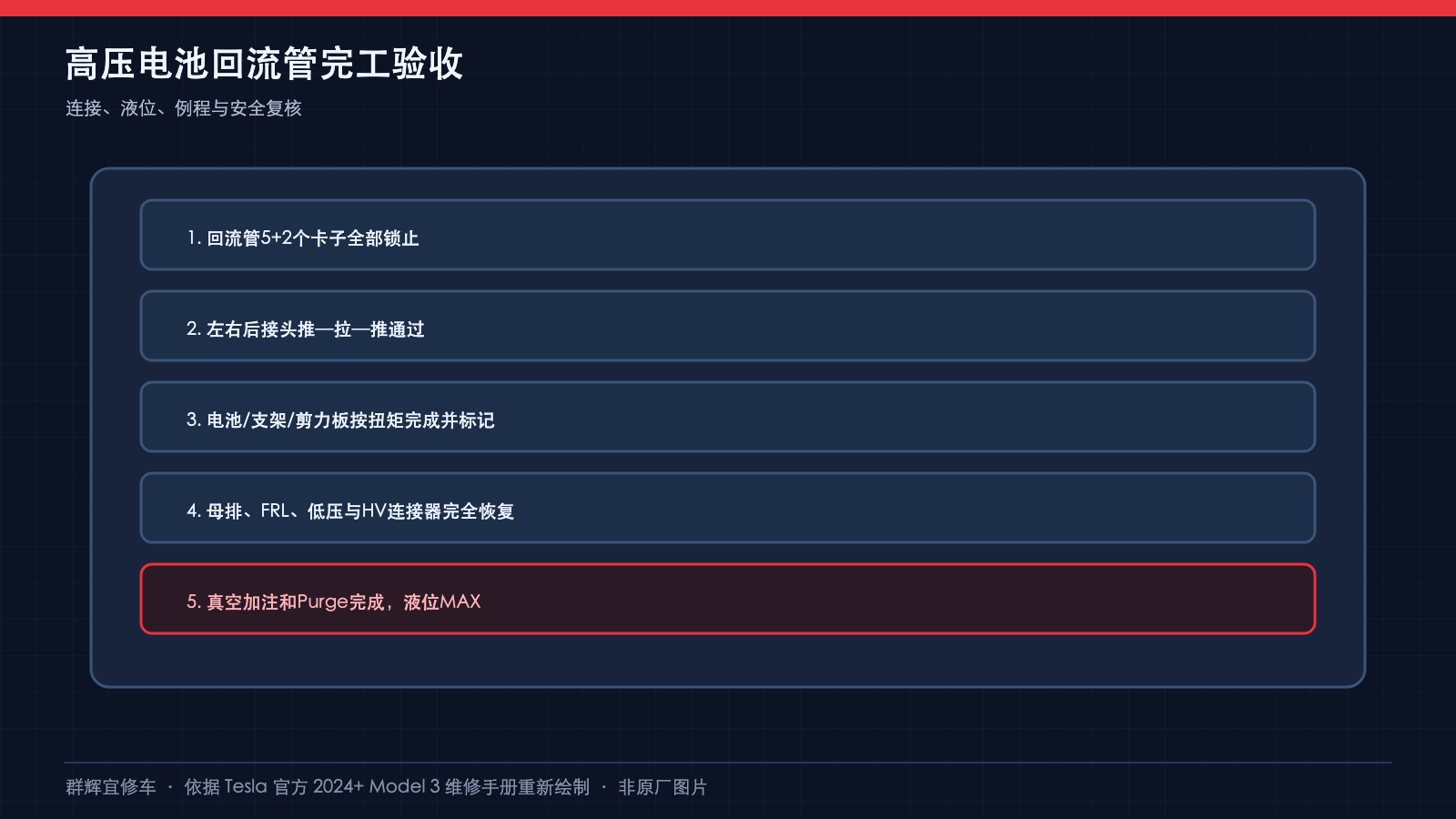

侧面和后侧分别观察到的卡子，与电池车身连接、剪力板和底部护件的紧固不同。图片不显示全部隐藏关系，因此不能用图中数量替代完整适用程序。

四、草案中的衔接问题不靠补写修复

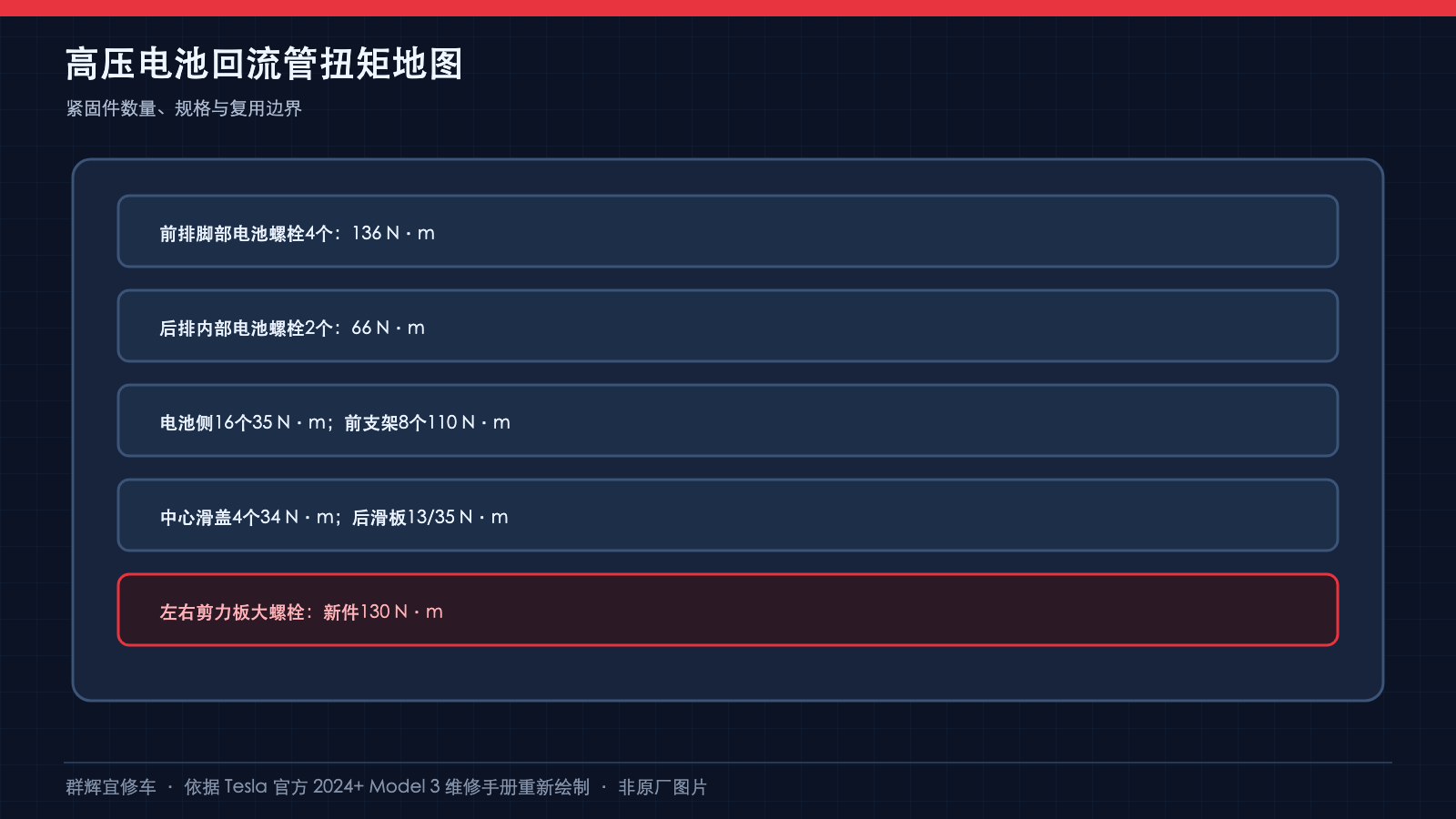

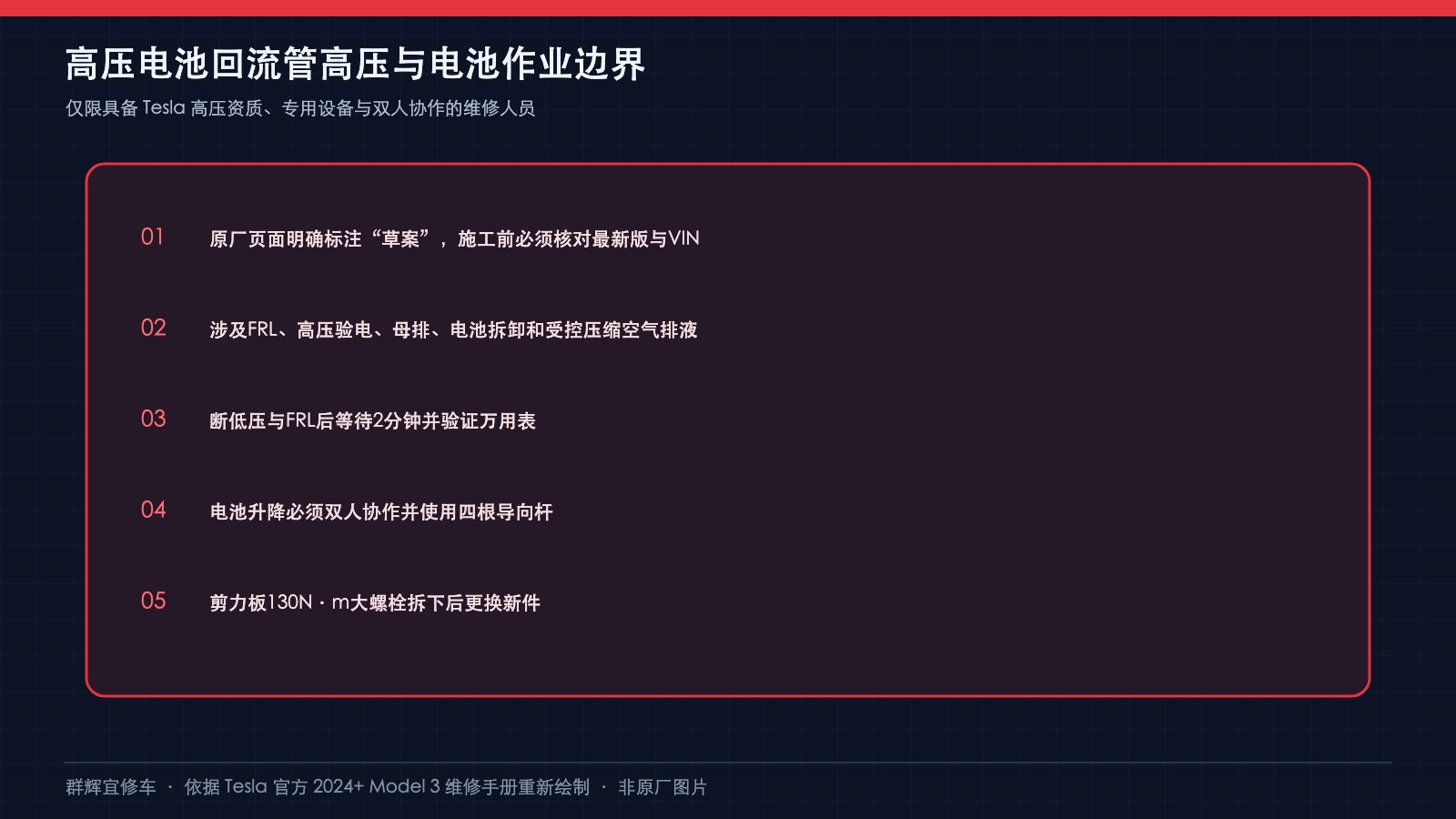

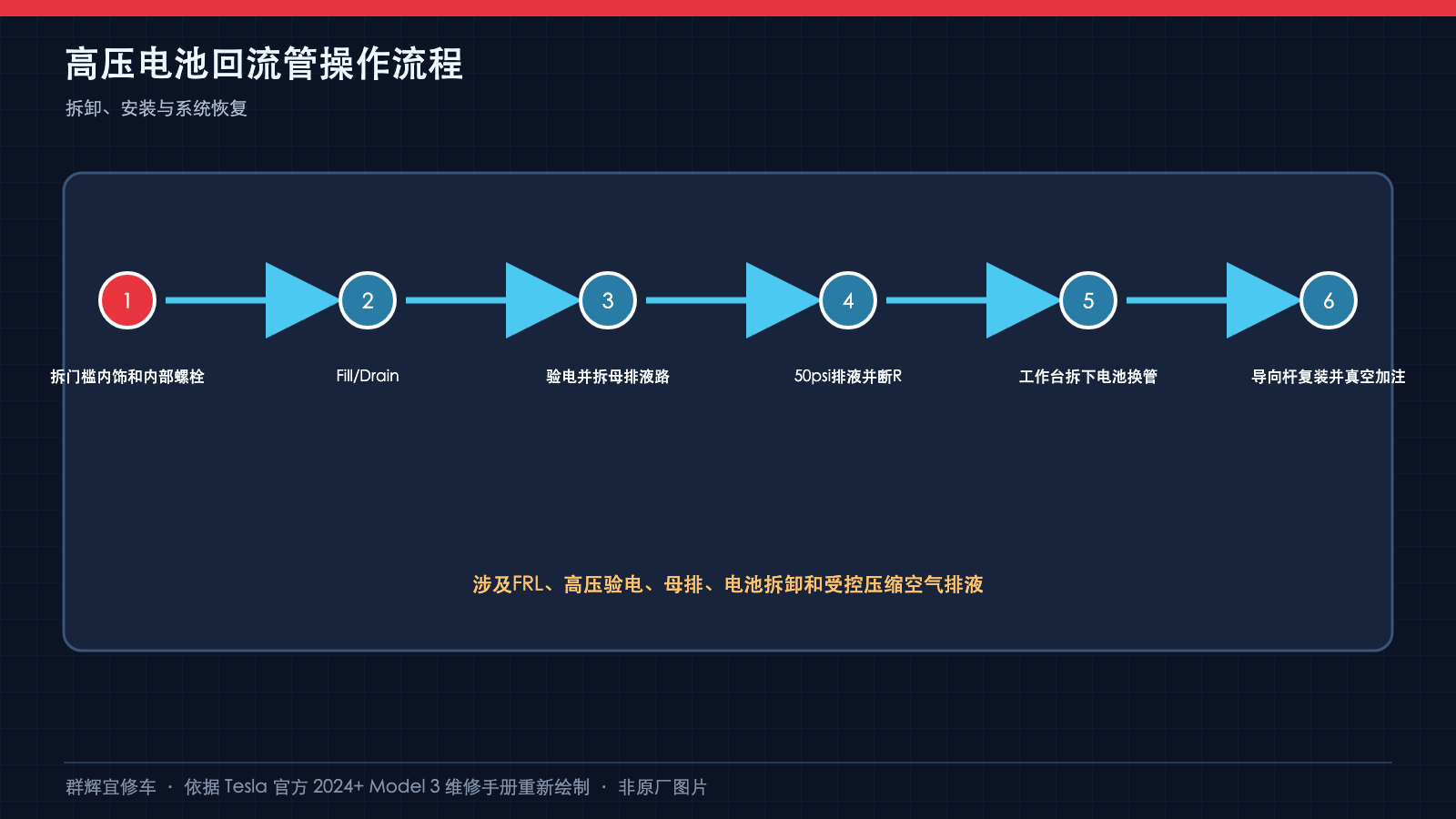

原条目标为草案，内容包含脚部盖板固定形式差异、低压正极拆卸与复装描述不同以及前备箱复装关联。本文不自行合并这些变体，也不补写高压防护或复装顺序。本文不提供电池拆卸、扭矩执行表、加压排液和真空加注步骤，实际维修须由具备资格的人员核对适用有效资料。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《Tube - HV Battery Return ((拆卸和更换))》及英文版《Tube - HV Battery Return (Remove and Replace)》；主 GUID：GUID-CA90E168-B62D-45EF-B00A-6C2B915A76EA。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：原厂高压电池回流管条目标为草案；回流管是电池周边冷却液管路，不是高压导线。脚部盖板、低压正极及前备箱关联动作存在配置/文字差异，本文不提供电池拆装或加注指导。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
