奔驰S212电动助力转向：系统结构、助力控制与诊断要点

S212电动助力转向通过安装在转向机上的电动机提供按需助力，不再依赖传统液压泵持续消耗发动机动力。助力大小由驾驶请求和车辆状态共同决定。

系统既包含机械转向连接，也涉及传感器、电机、供电和网络通信，诊断时必须同时检查机械与电气两部分。

一、认识转向机、电机和控制单元

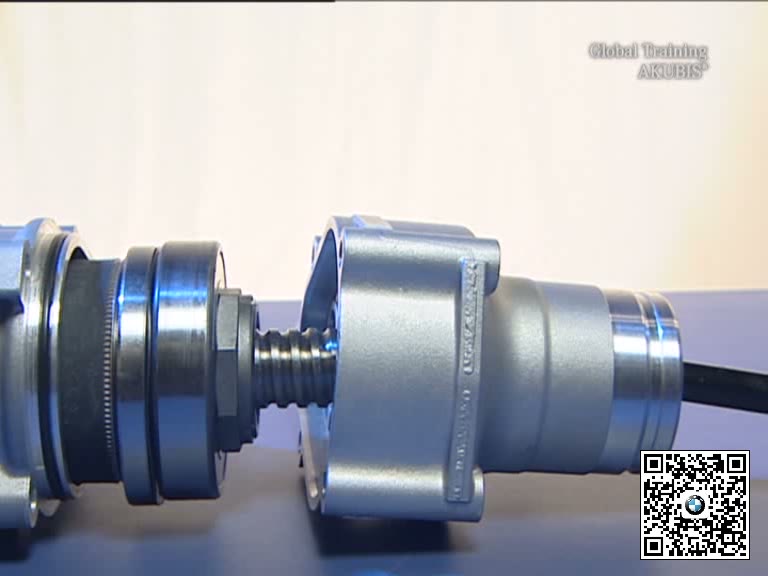

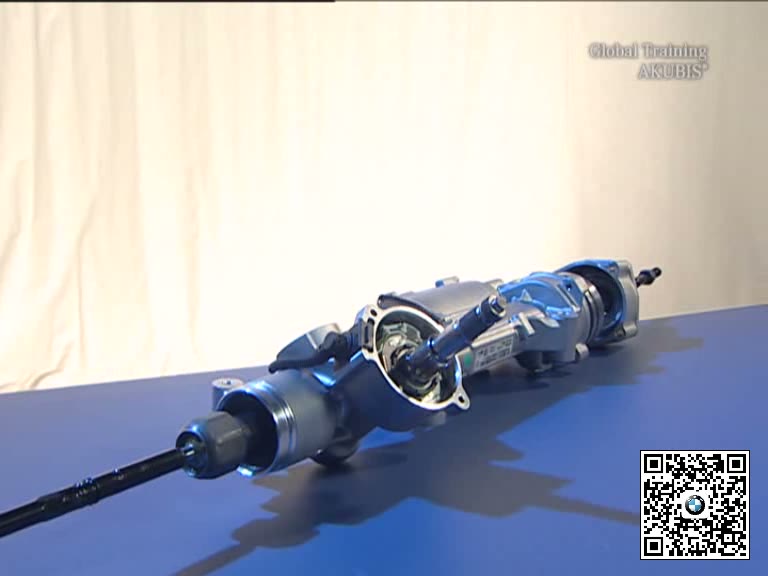

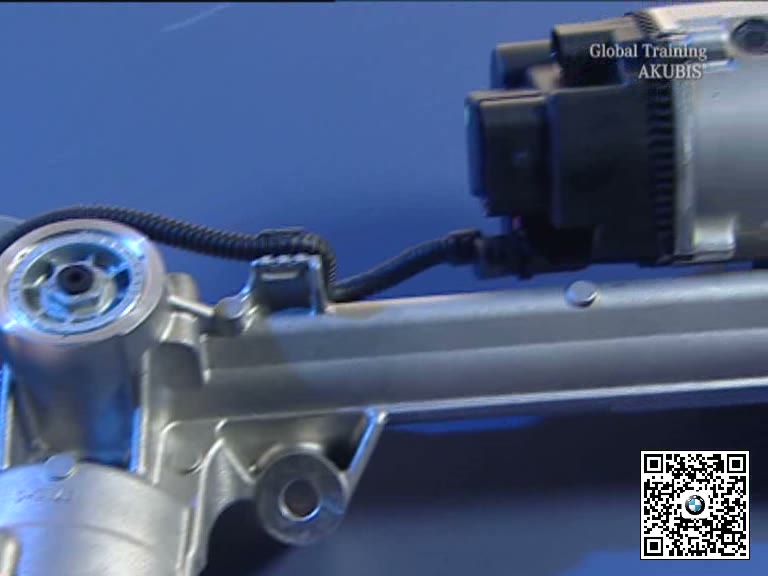

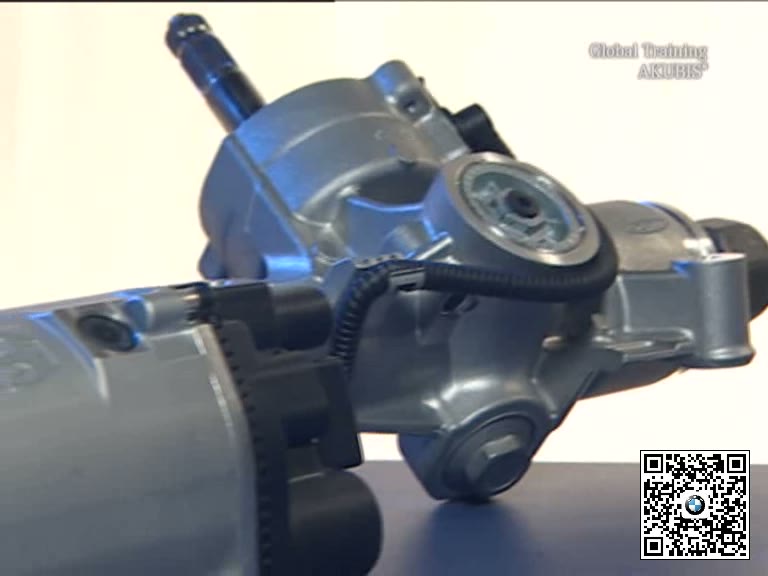

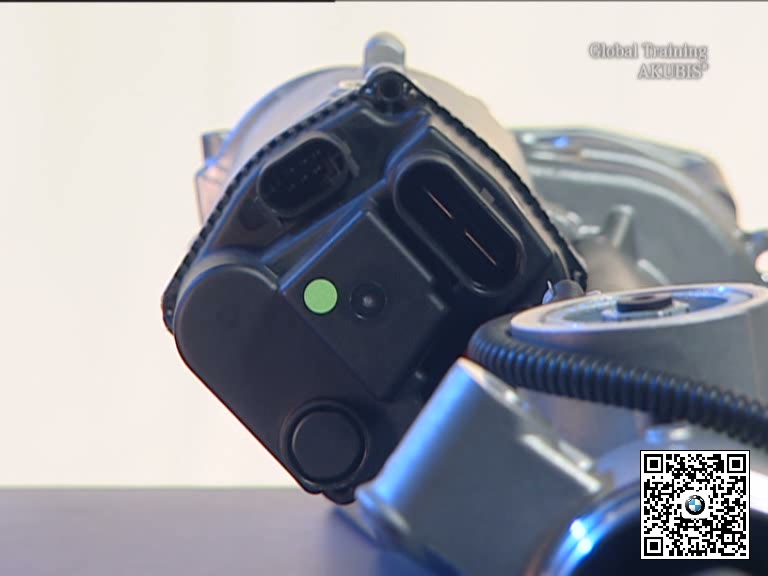

系统以齿条式转向机为基础，电动机和控制电子装置根据输入提供助力。机械连接仍负责传递方向盘动作，不能忽略球头、齿条和转向柱状态。

二、理解车速相关的助力控制

低速泊车时系统提供较大助力，高速时降低助力以改善稳定感。转向角、扭矩、车速和车辆动态信号共同影响控制输出。

三、分析回正、补偿和能源效率

控制单元可根据工况辅助方向盘回正，并补偿部分路面或横向力影响。只有需要转向助力时电机才明显工作，有利于降低能耗。

四、用实际值区分机械与电气故障

读取转向扭矩、转角、电机电流、供电电压和通信状态，结合异响、间隙与转向阻力判断。维修后按要求执行初始化和中心位置学习。

五、完工检查要点

• 机械转向部件和电气助力已分开检查。
• 车速、转角和扭矩信号合理。
• 供电与网络通信状态正常。
• 维修后完成必要学习和路试。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
