奔驰R171 SLK可变车顶液压系统测试：压力接头、诊断驱动与回路判断

R171可变车顶动作缓慢、中途停止或左右不同步时，需要区分液压泵供压、阀组控制、液压缸泄漏、管路和位置传感器问题。只观察油位不能判断系统能力。

液压系统测试具有高压和夹伤风险。车顶机构必须处于规定位置并可靠支撑，压力表、软管和接头应与系统匹配。

一、检查油位、泄漏和机械状态

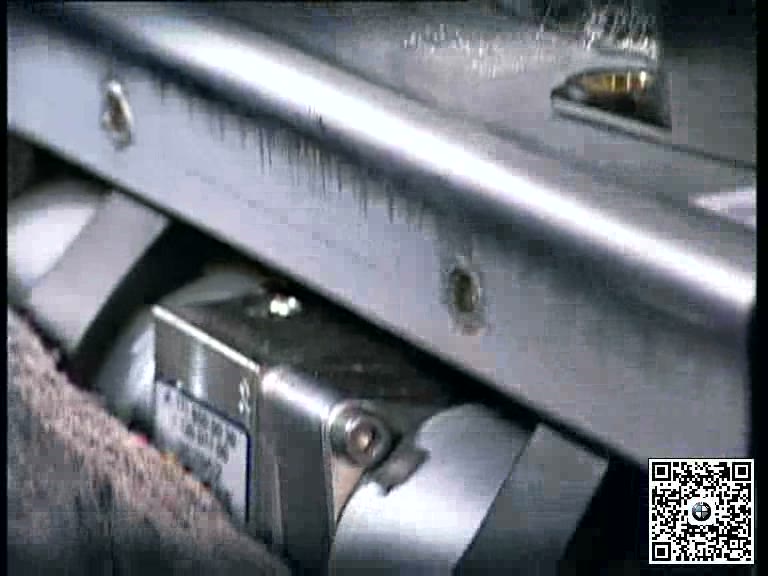

读取车顶故障码和开关实际值，检查液压油位、泵体、阀组、软管接头及液压缸有无泄漏，同时确认车顶机构无机械卡滞。

二、安装压力表和测试接头

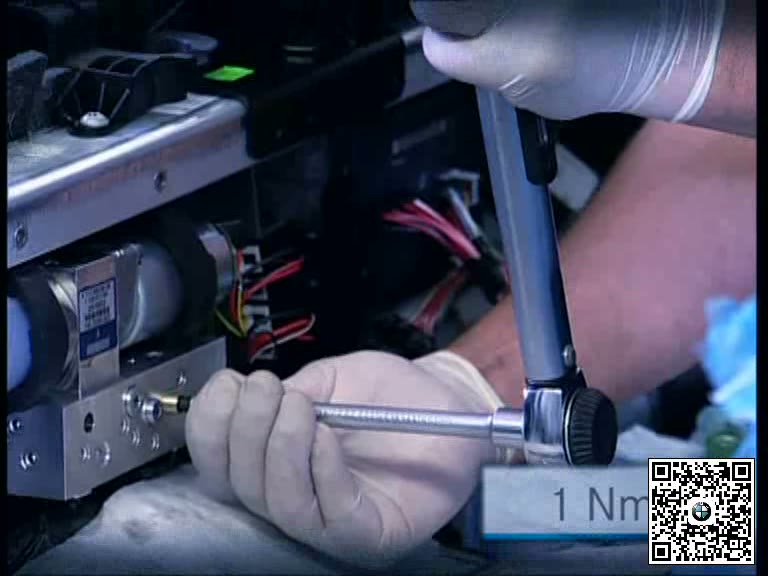

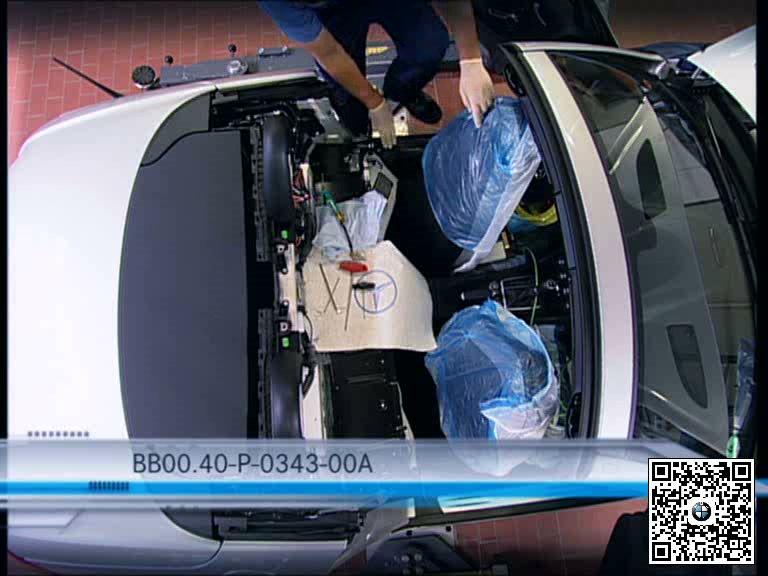

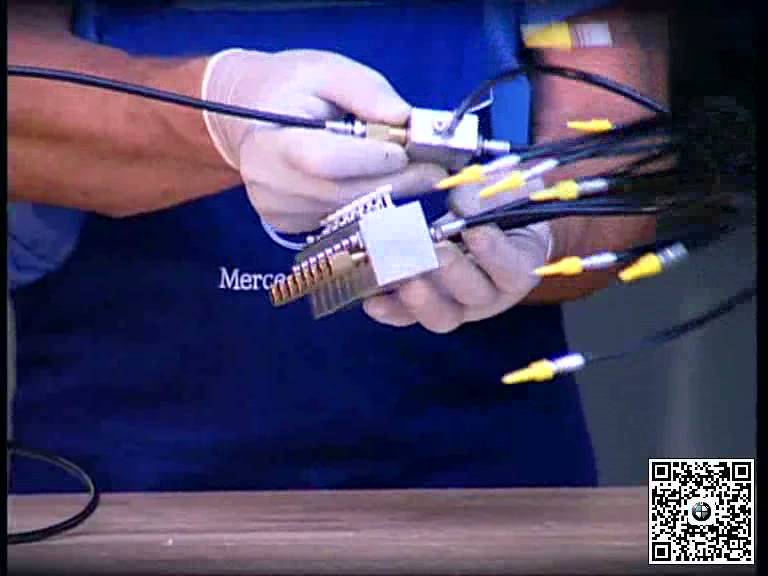

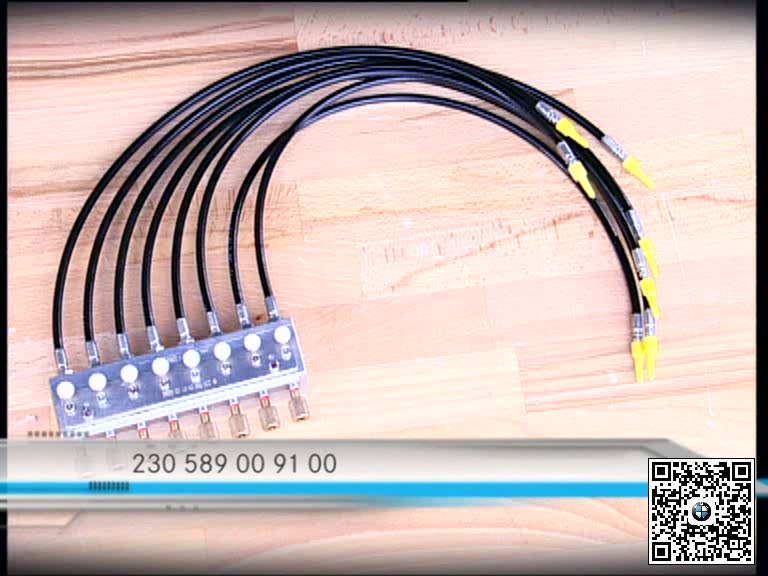

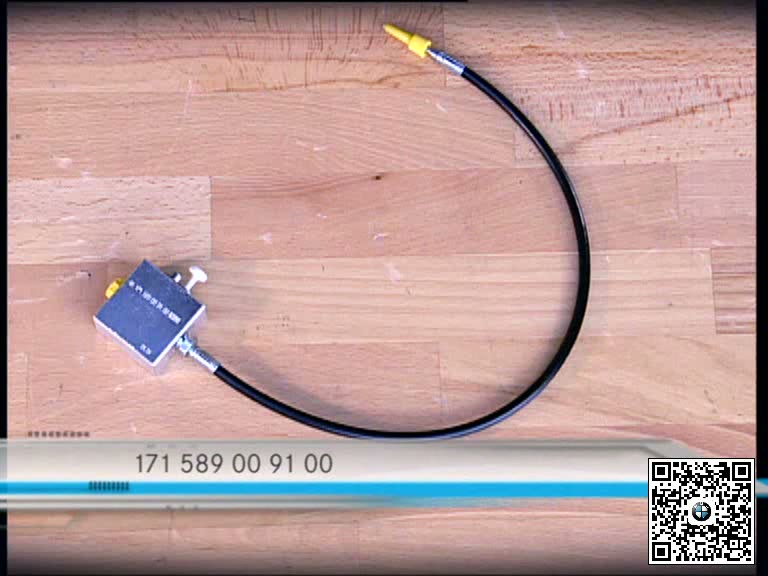

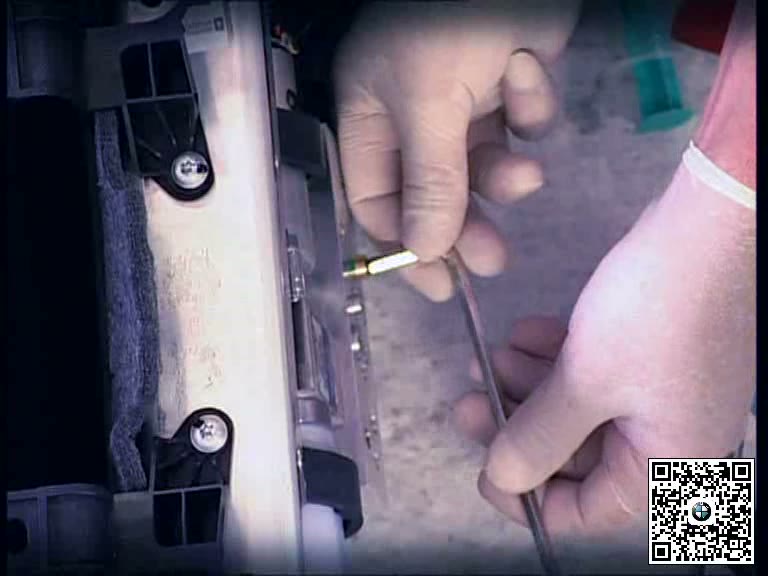

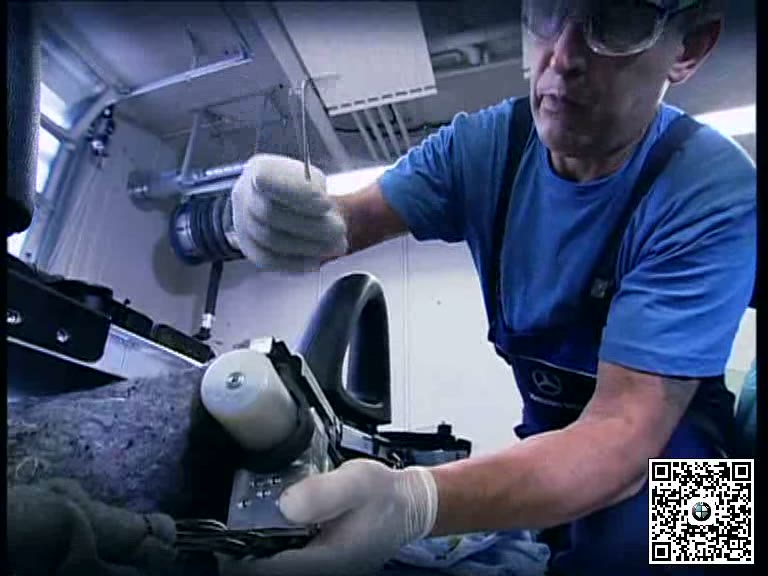

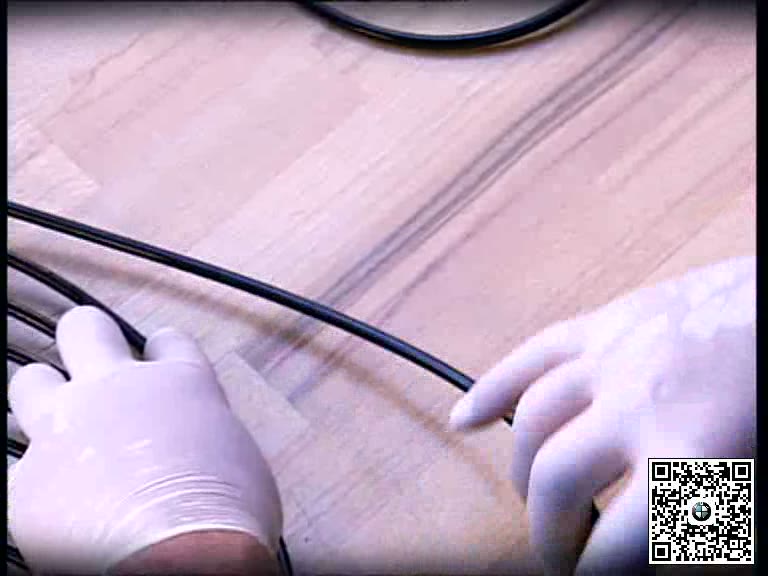

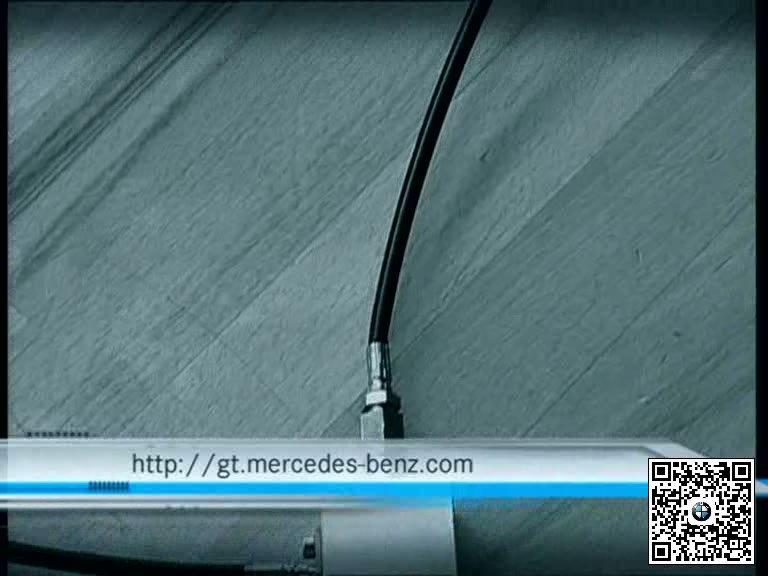

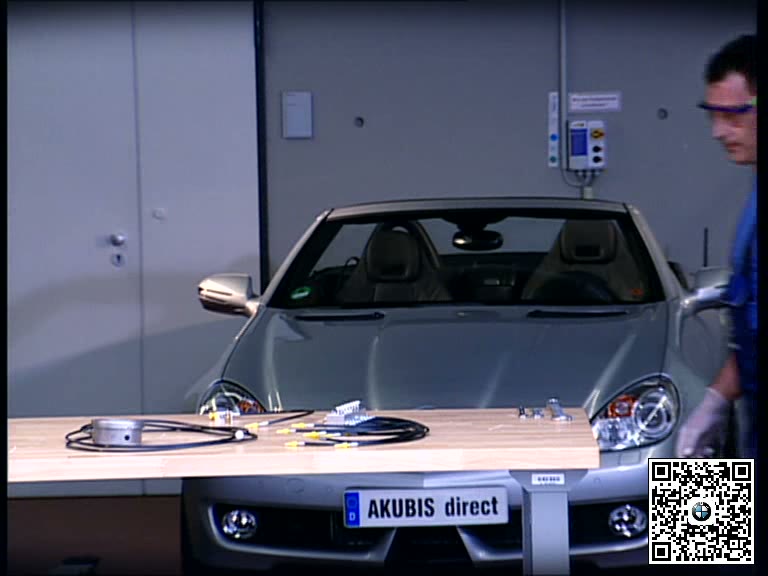

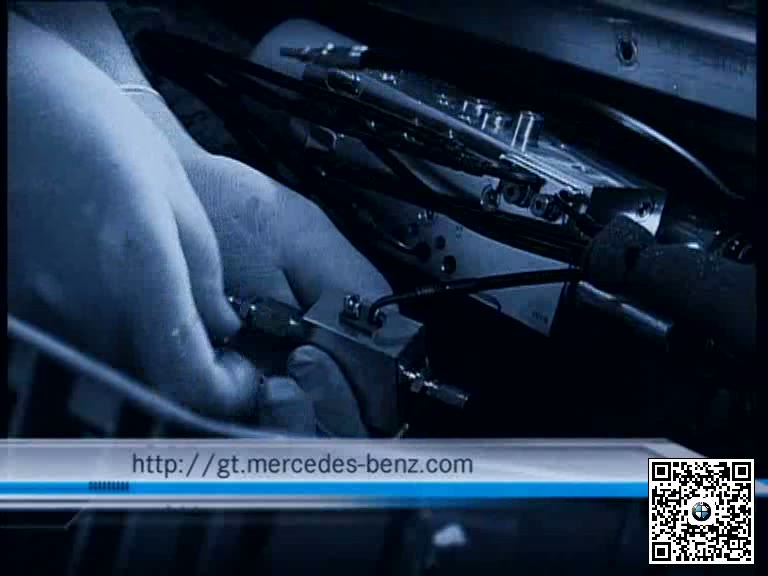

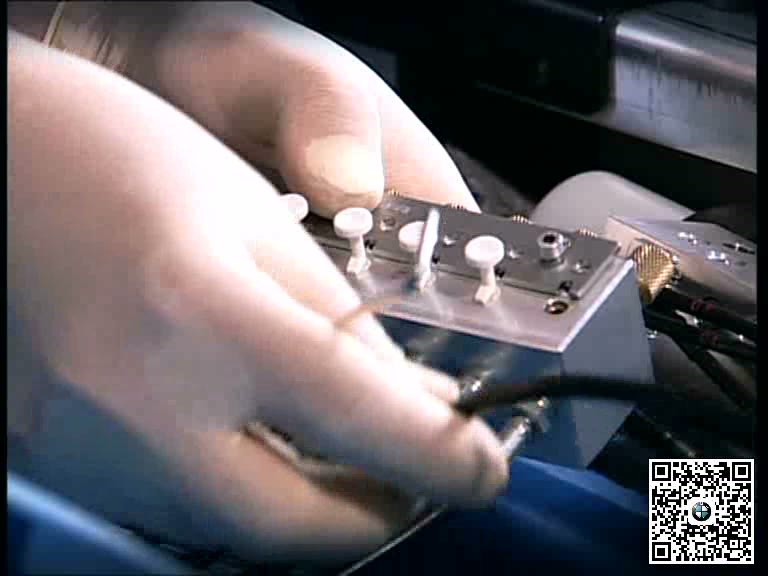

按维修回路图找到规定测试点，在系统卸压和车顶安全支撑状态下安装匹配接头、软管和压力表，确认连接锁止且量程合适。

三、诊断驱动并记录动作压力

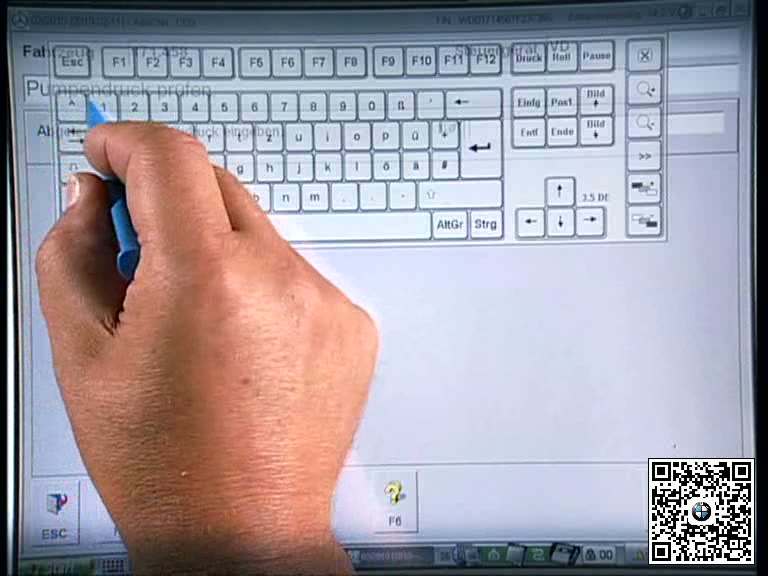

通过诊断仪按规定顺序驱动泵和相应阀门，记录车顶、后盖或锁止机构各动作阶段的压力变化，观察压力建立速度和保持情况。

四、比较回路结果并完成复测

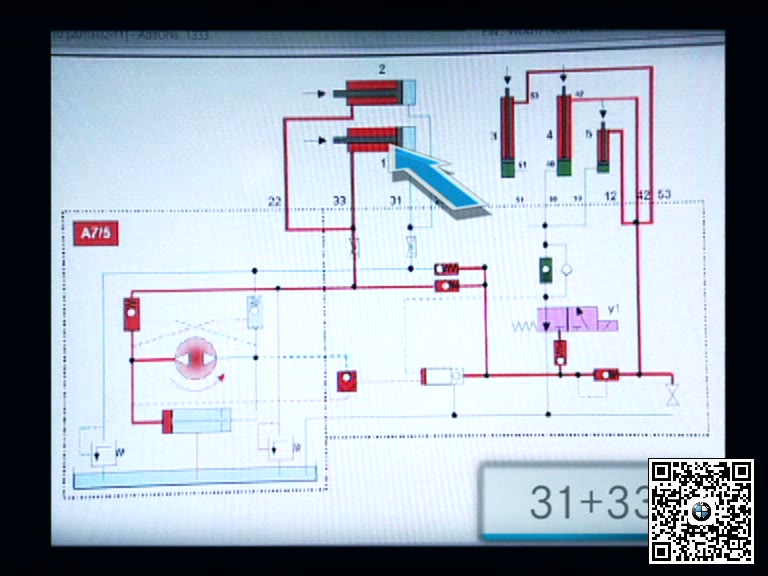

将不同动作和方向的测量结果与WIS数据比较，结合泄漏和实际值判断泵、阀、缸或管路故障。拆除测试设备后恢复油位并完成多个车顶循环。

五、完工检查要点

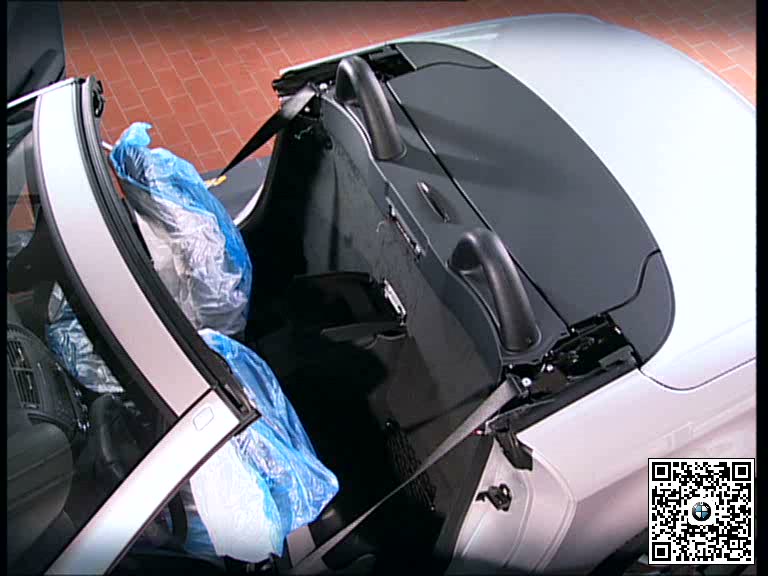

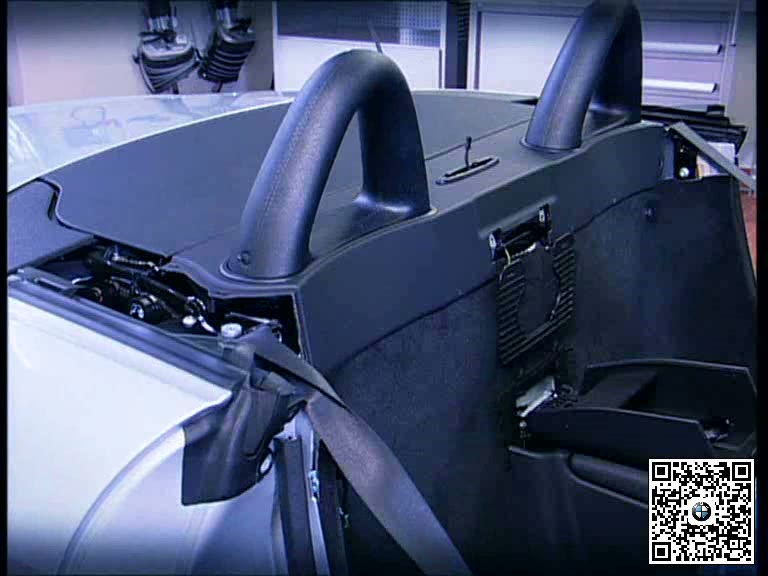

• 车顶机构已可靠支撑且无明显机械卡滞。
• 测试接头、软管和压力表与系统匹配。
• 压力测试按诊断顺序记录并与WIS数据比较。
• 拆除设备后油位、密封和完整开闭循环正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
