奔驰724双离合变速箱换挡拨叉液压缸泄漏测试

724双离合变速箱换挡拨叉由液压缸驱动。出现挡位选择或压力相关故障时，可以在阀体拆下后对指定油孔进行受控压力测试，比较不同拨叉回路的保压和泄漏表现。测试前必须确认故障与机械卡滞、阀体或电气控制之间的边界。

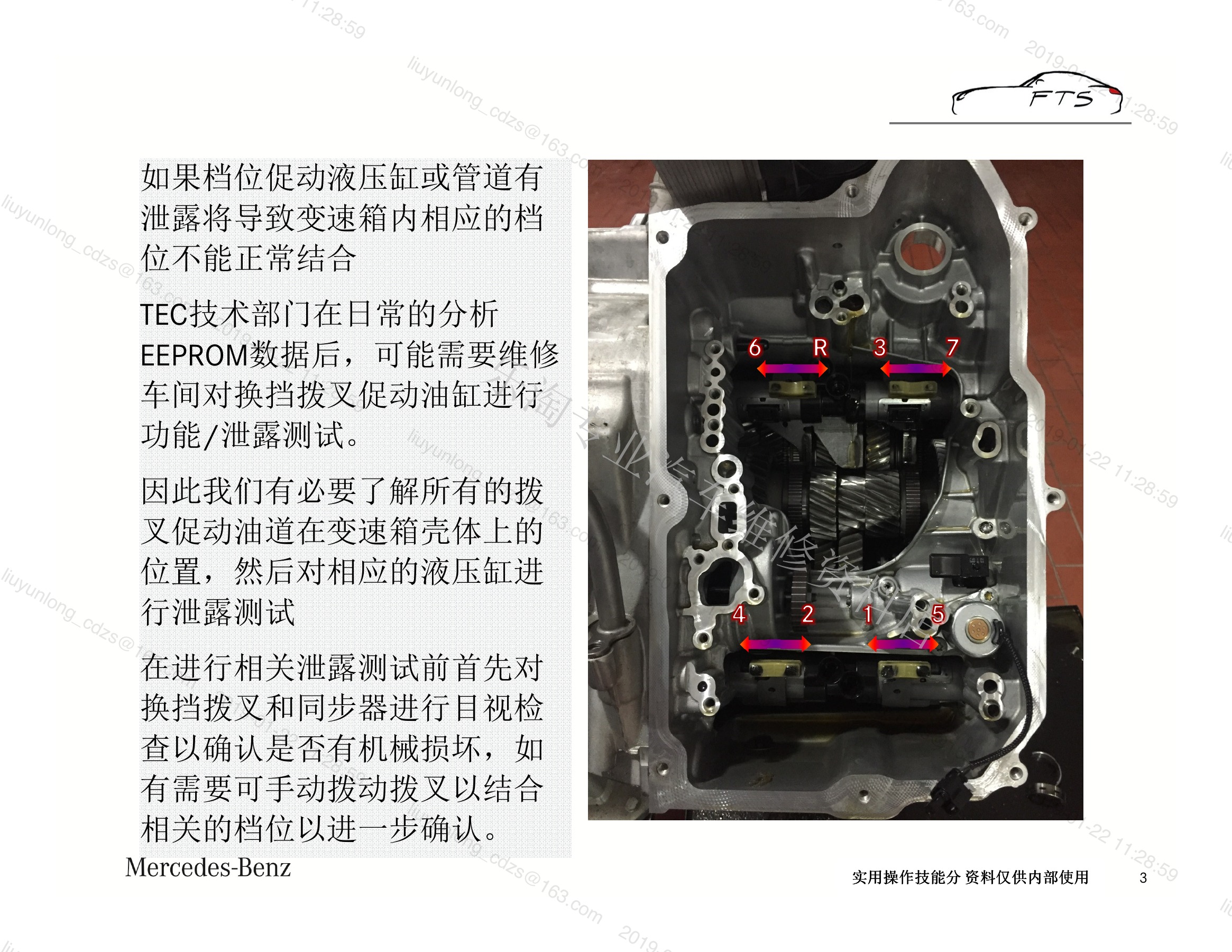

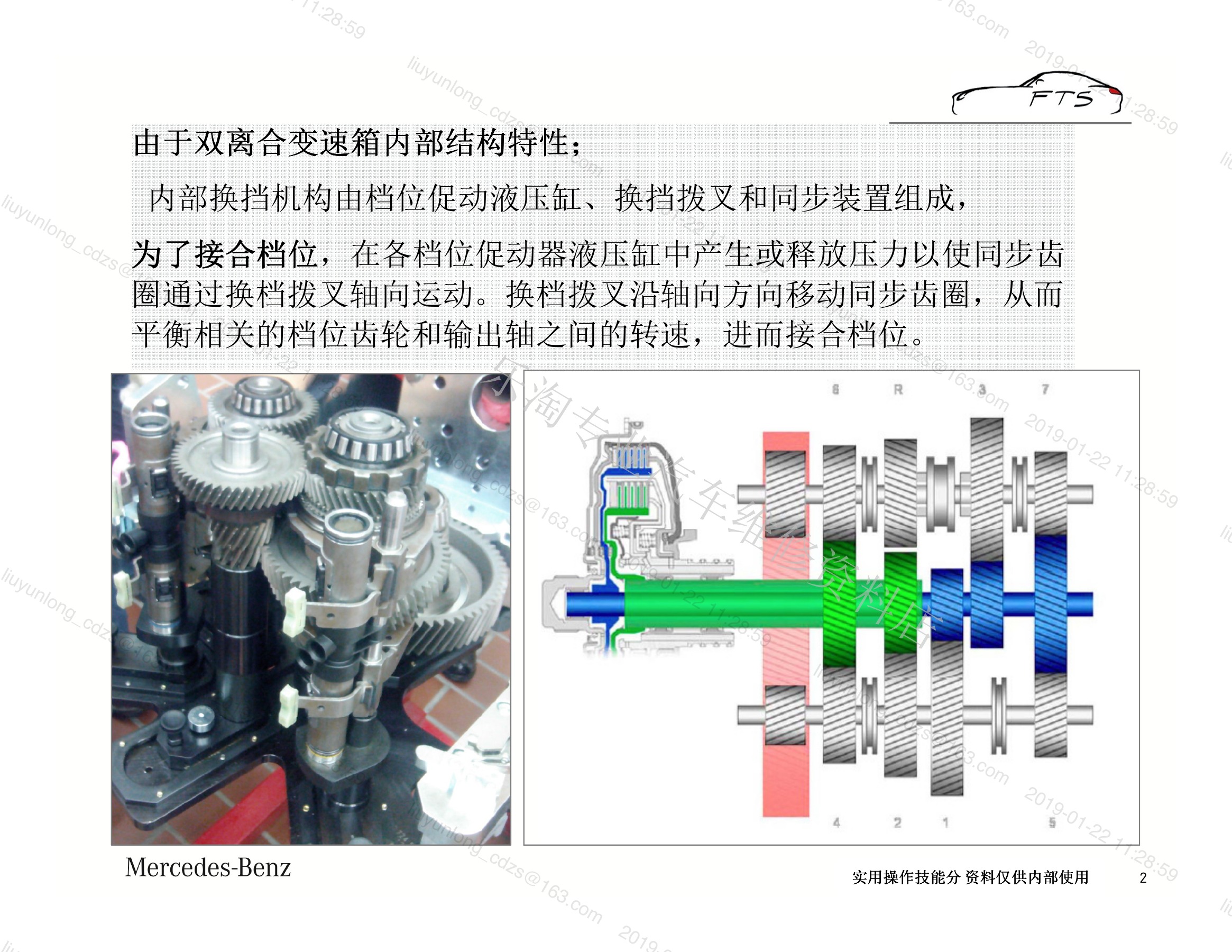

一、理解换挡拨叉与液压回路

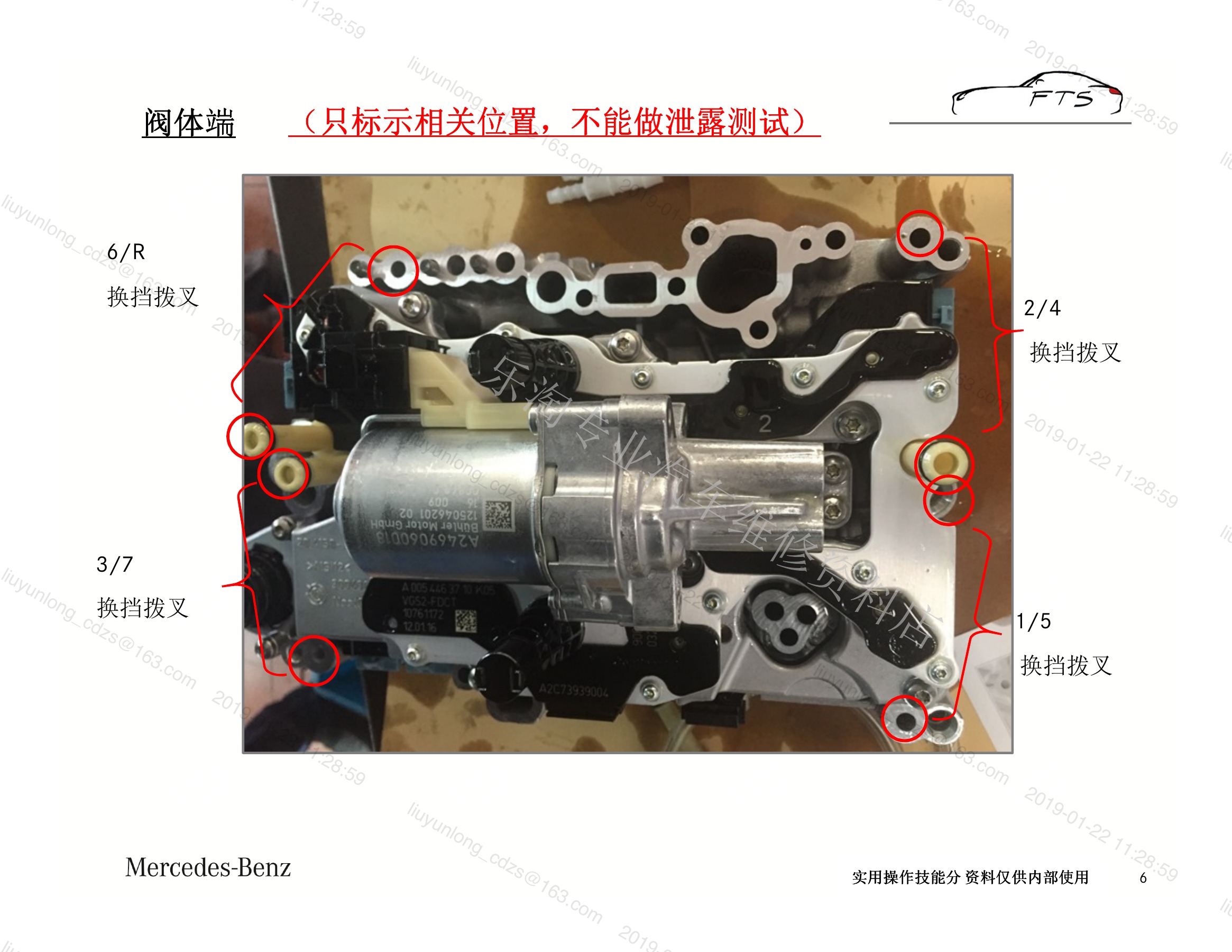

资料展示各拨叉、液压缸及阀体油路对应关系。拆卸阀体前记录故障码、实际值和挡位状态，避免拆开后失去原始证据。

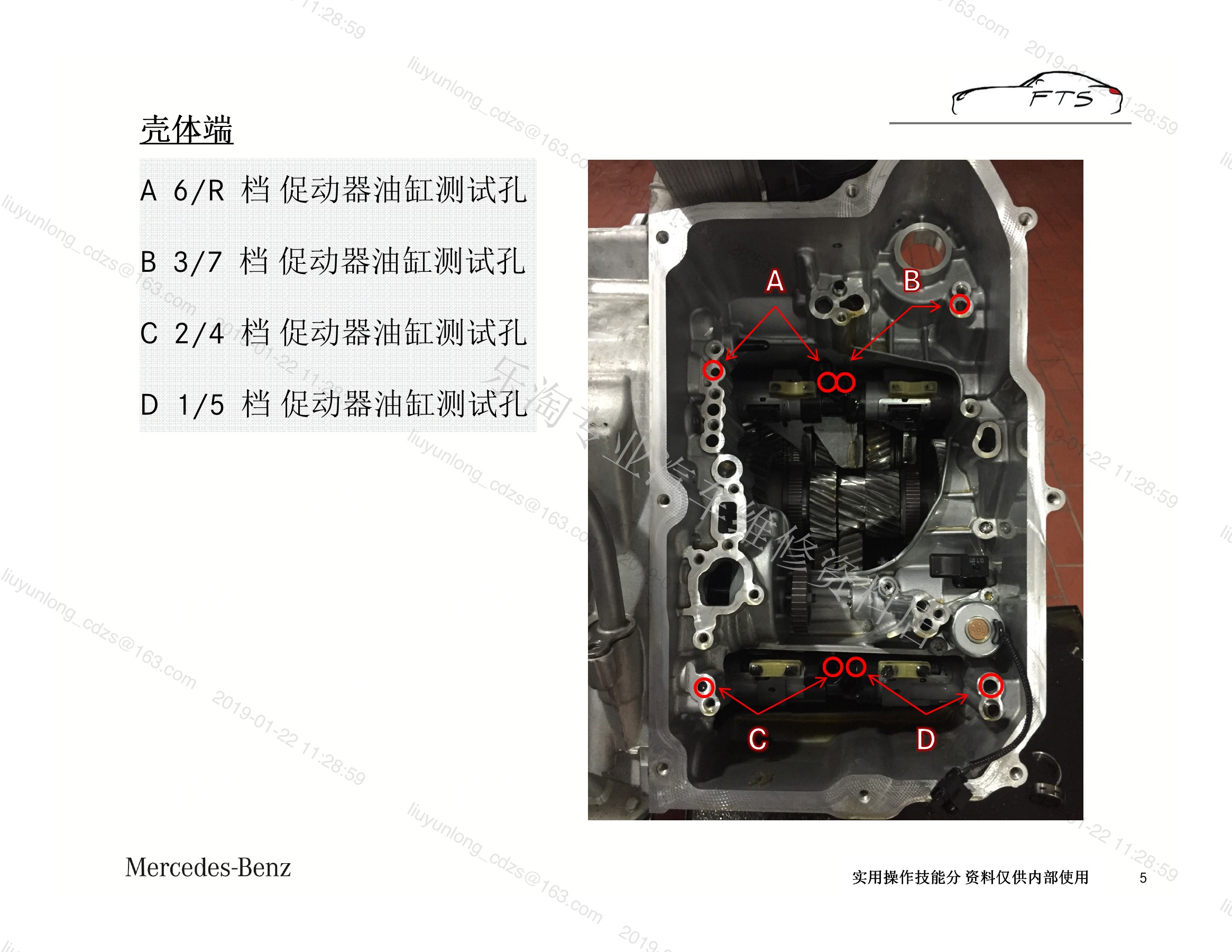

二、测试工具和油孔对应

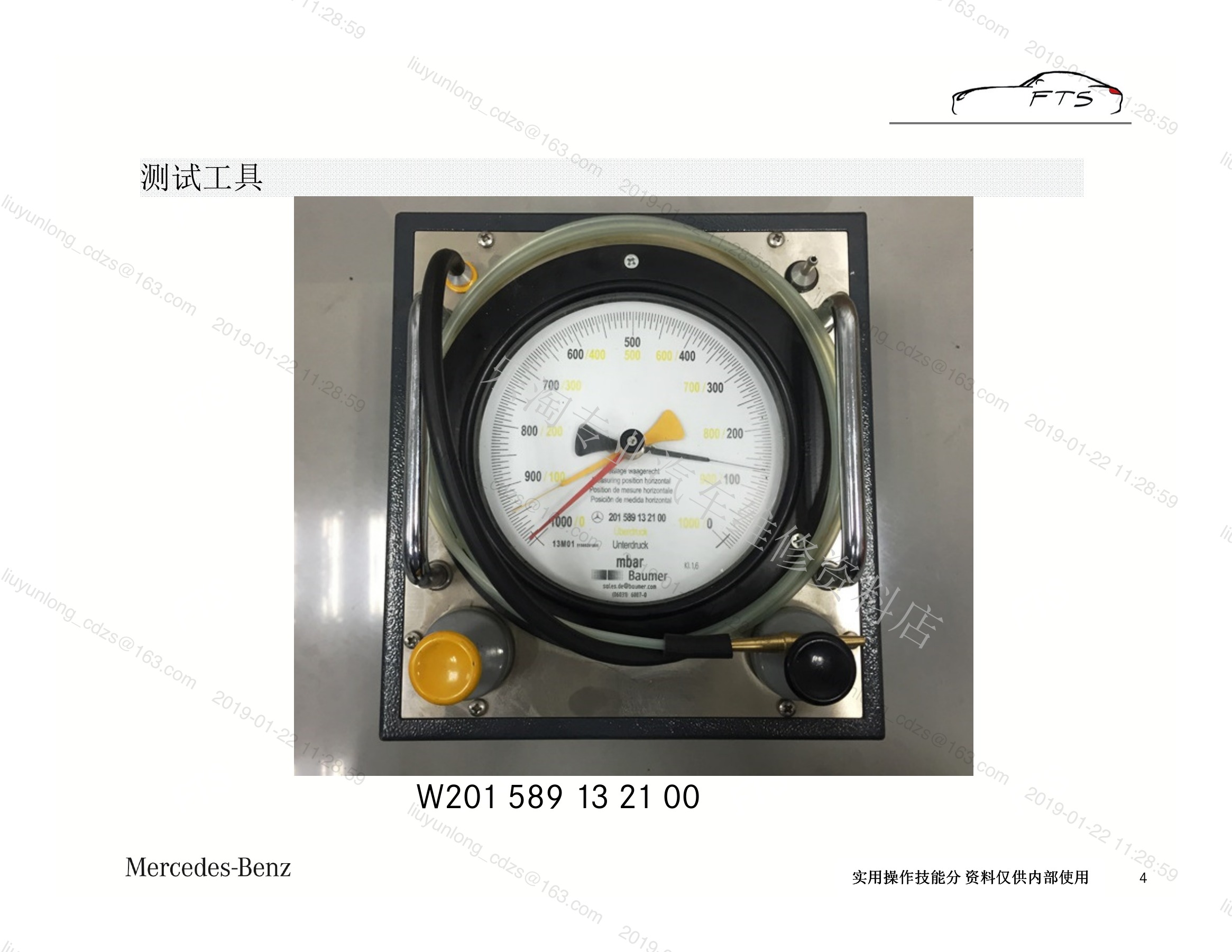

使用规定压力表和适配装置，对应课件标注的油孔逐路连接。测试介质、压力上限和连接方法以当前维修文件为准，测试孔不能接错，周围油道要保持清洁。

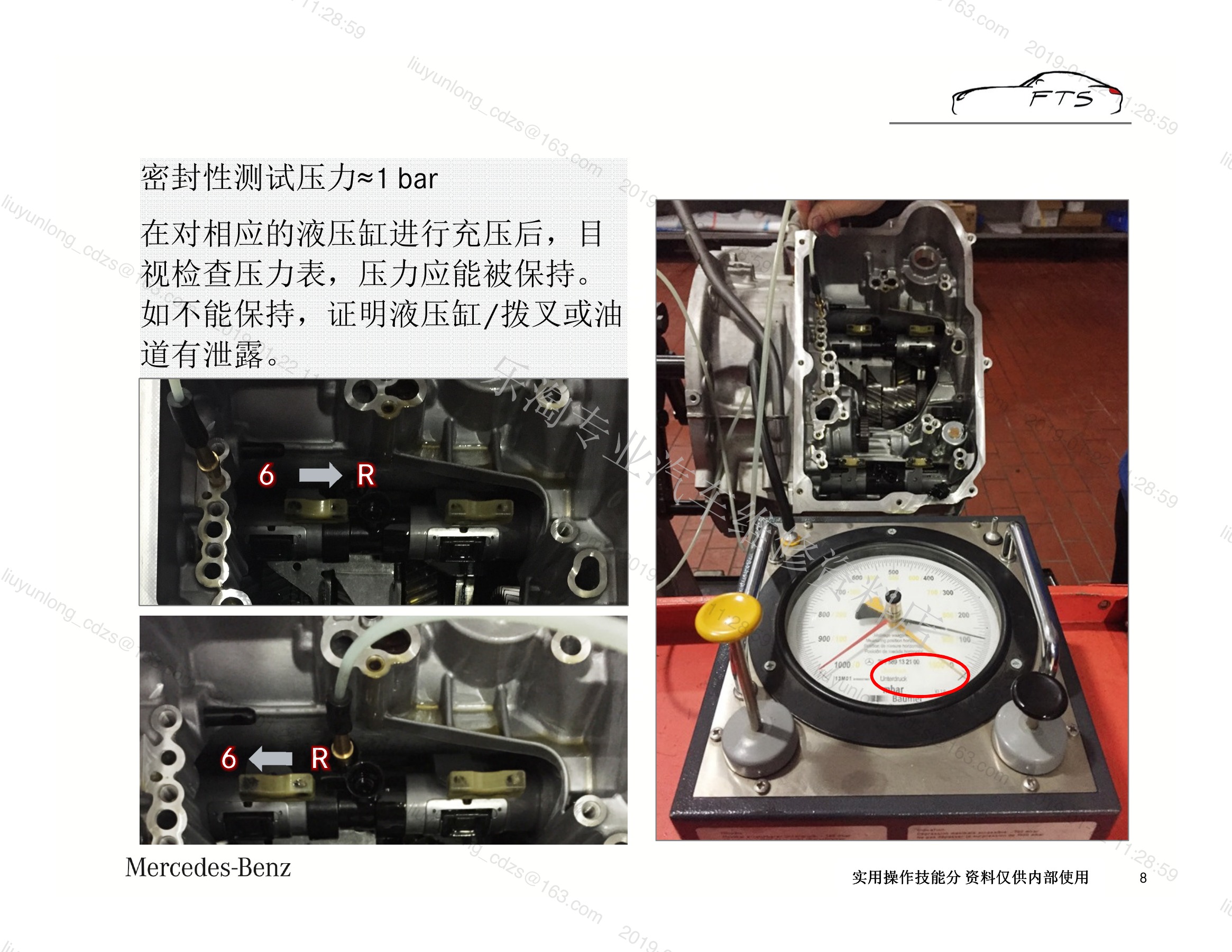

三、施压、观察与比较

按规定逐步施压，观察拨叉动作、压力建立和下降速度，并比较各回路。明显无法建立压力、下降过快或动作受阻，才构成进一步拆检线索；单次读数不能替代重复测试和机械检查。

四、测试结果的诊断边界

液压回路正常时，应继续检查阀体、电磁阀、传感器、机械同步机构和控制逻辑；发现异常时也要排除接头泄漏、工具误差和污染。维修后完成油液、基本设置、调校和路试验证。
