本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.60-P-052666，版本1 |
|---|---|
| 功能组 | 82.60 收音机，音频视频 |
| 日期 | 2011-11-03 |
| 适用范围 | 车型 209，带电视组合调谐器 / 代码 863，从 FIN 202129 至 208182， 车型 219，带电视组合调谐器 / 代码 863，从 FIN 076322 至 082360， 车型 211，带电视组合调谐器 / 代码 863，从 FIN 970508 至 995451， 车型 216，带电视组合调谐器 / 代码 863，从 FIN 000099 至 000386， 车型 221，带电视组合调谐器 / 代码 863，从 FIN 059325 至 074394， |
一、故障现象与投诉条件
障症状：
- 没有电视图像，没有电视声音。
- 电台列表、节目预告和控制菜单为空。
- 自动存储、存储电台、“CH-Fix”和“电视制式”功能不可用。
- 图文电视的播放质量不佳。
- 无法诊断电视组合调谐器。
- 无法激活电视组合调谐器。
- 电视组合调谐器对环路断路诊断没有反应。
重要提示：
电视组合调谐器损坏会导致休眠电流增大（循环出现： 约 6 秒，0.81 A，然后约 4 - 30 秒，0 A）。
二、原通告列出的可能原因
原因 1（适用于上述所有车型：车型 221，从 059325 到 074394；车型 211，从 970508 至 995451）：
障。
车型 211、216 和 221）：
渗水。 由此导致电视组合调谐器 (A90/1) 损坏。
三、检查与补救步骤
原因 1 的解决措施：
/更换电视组合调谐器 (A90/1)。
原因 2 的解决措施：
要时更换。
2. 进行淋雨测试。
/更换电视组合调谐器 (A90/1)。
4. 将这一原因设码为损坏代码69117 38：焊缝盖板松动。
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 221 900 61 02 电视组合调谐器 1 适用于车型 216、221 和
211、219（带代码 809）
X
A 221 900 85 02 电视组合调谐器 1 适用于车型 209、211、219 X
操作号与损坏代码
容 时间 损坏代码 提示
54-0650 保持蓄电池电压（在进行检查/诊断工作
时）
82864 E9
助系统 (DAS) 82864 E9
电视调谐器，根据 诊断更换
（检测后）
82864 E9

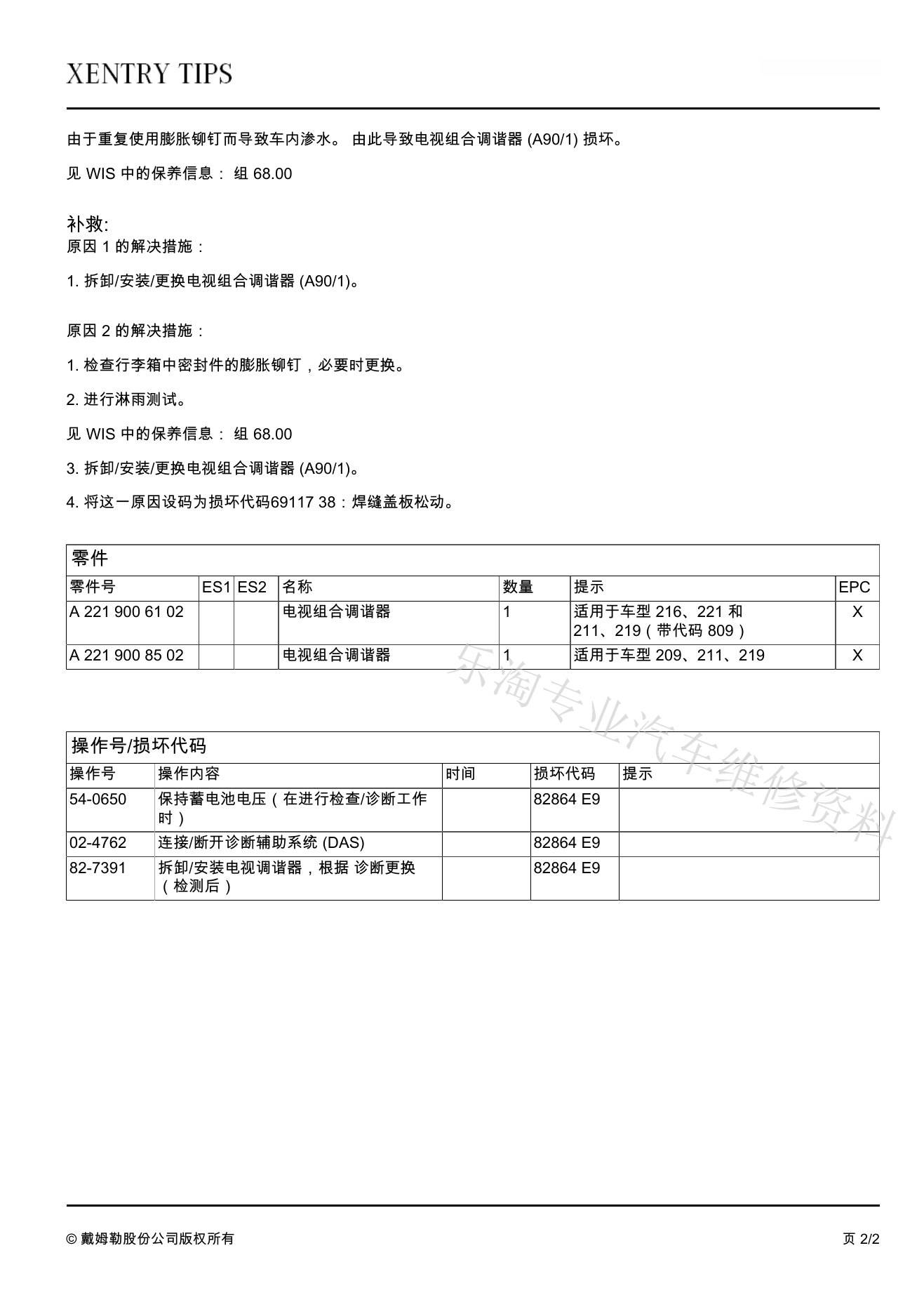

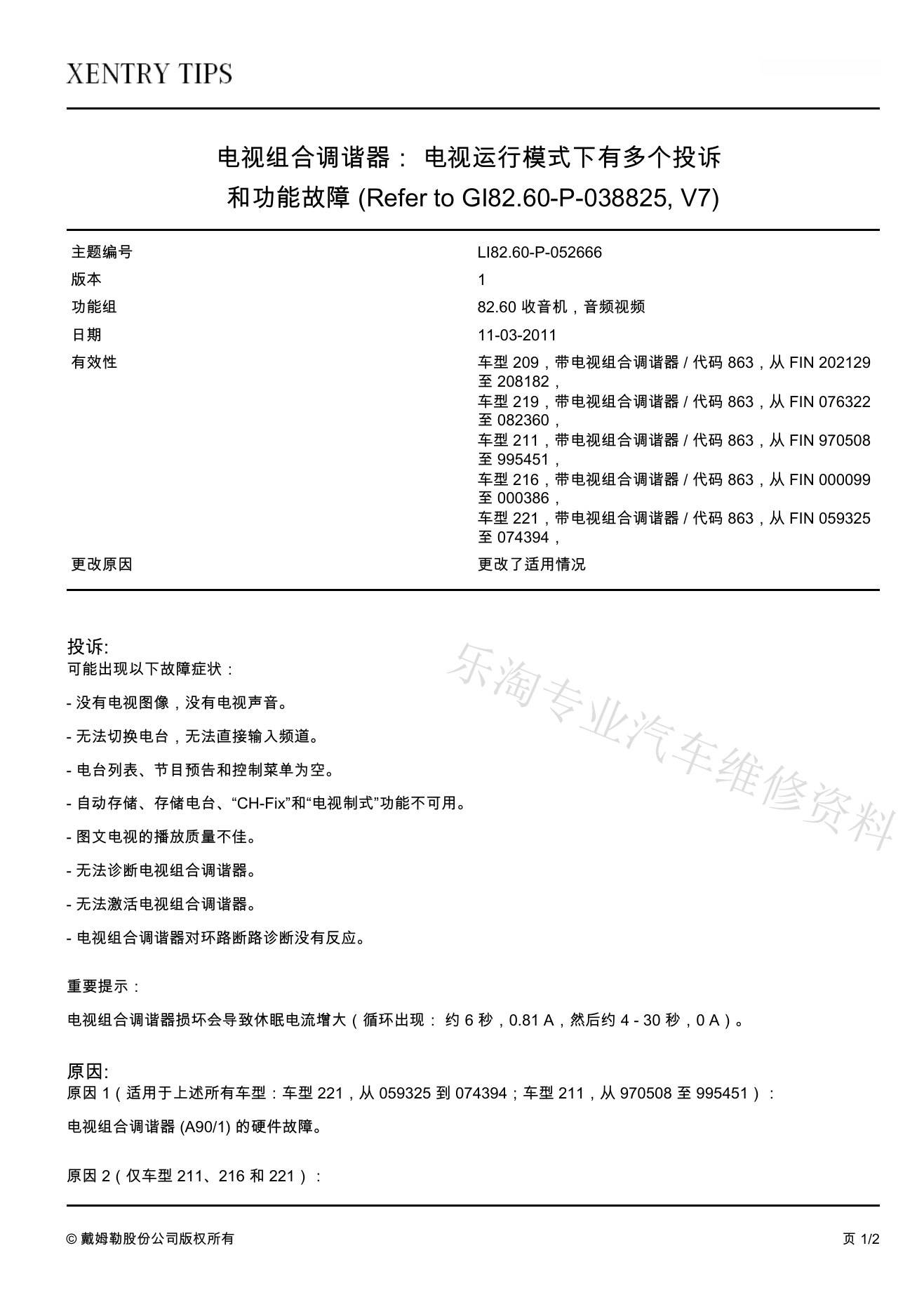

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
