整理众泰T300多媒体电脑(8针+8针+24针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

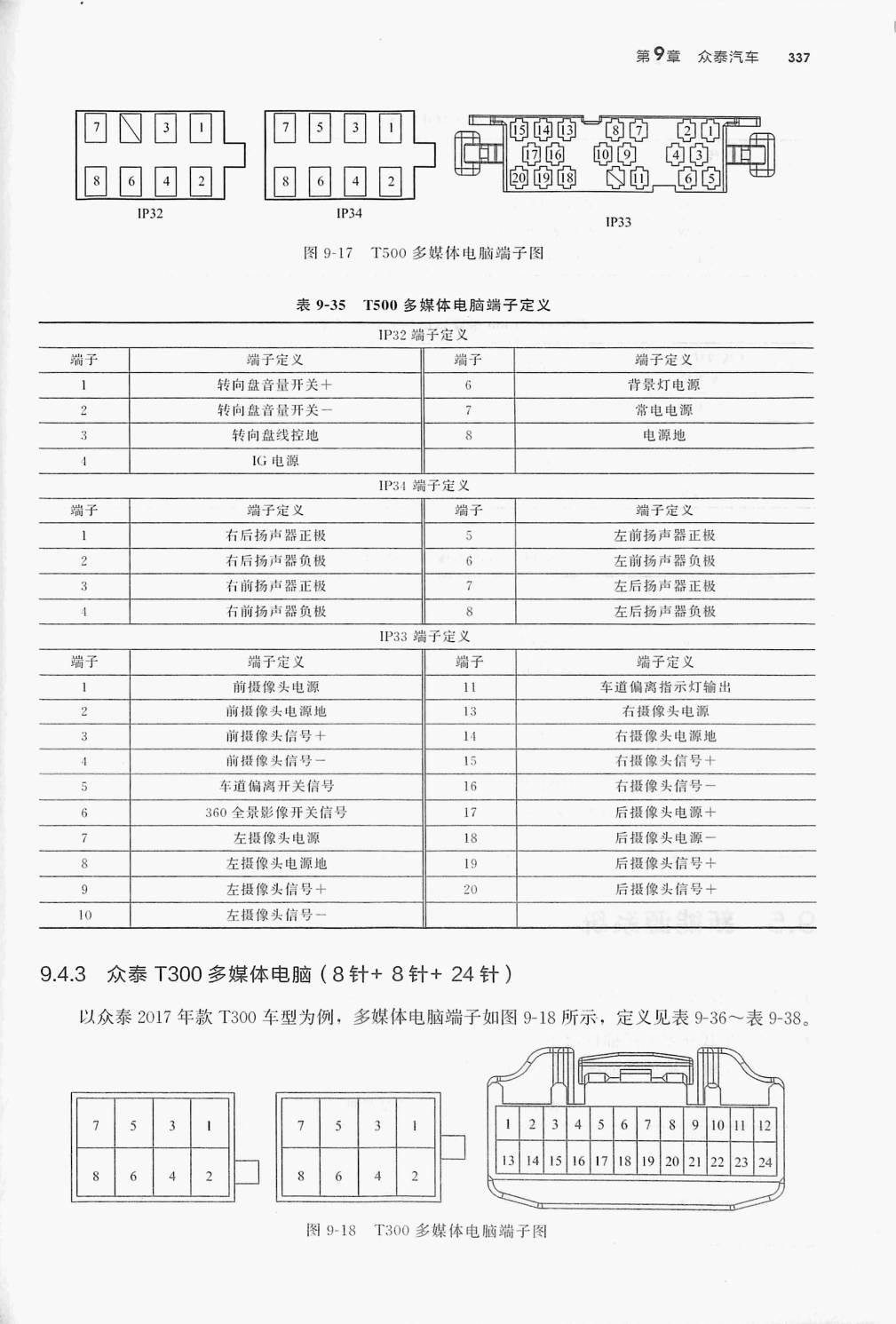

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表9-35 T500 多媒体电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| IP32 端子定义 | |||
| 1 | 转向盘音量开关+ | 6 | 背景灯电源 |
| 2 | 转向盘音量开关一 | 常电电源 | |
| 3 | 转向盘线控地 | 8 | 电源地 |
| 1 | IG 电源 | ||
| IP34 端子定义 | |||
| 1 | 右后扬声器正极 | 左前扬声器正极 | |
| 2 | 右后扬声器负极 | 6 | 左前扬声器负极 |
| 有前扬声器正极 | 左后扬声器正极 | ||
| 右前扬声器负极 | 8 | 左后扬声器负极 | |
| IP33 端子定义 | |||
| 前摄像头电源 | 11 | 车道偏离指示灯输出 | |
| 2 | 前摄像头电源地 | 13 | 有摄像头电源 |
| 3 | 前摄像头信号十 | 14 | 冇摄像头电源地 |
| 前摄像头信号一 | 15 | 有摄像头信号+ | |
| 5 | 车道偏离开关信号 | 16 | 右摄像头信号一 |
| 360 全景影像开关信号 | 17 | 后摄像头电源+ | |
| 7 | 左摄像头电源 | 18 | 后摄像头电源一 |
| 左摄像头电源地 | 19 | 后摄像头信号+ | |
| 9 | 左摄像头信号+ | 20 | 后摄像头信号+ |
| 10 | 左摄像头信号一 |
