整理帝豪 GS多媒体电脑(8针+8针+20针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

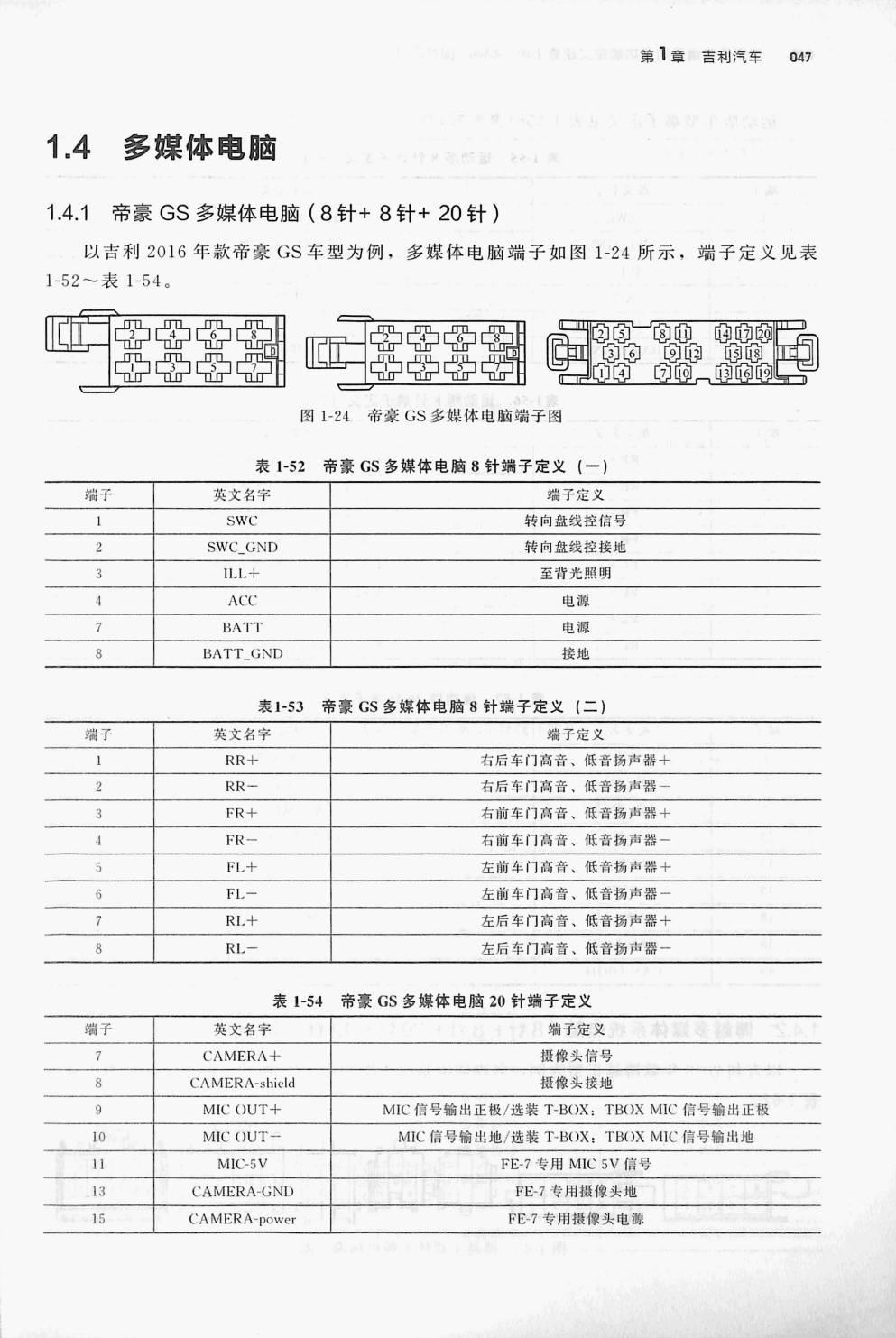

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 1-52 帝豪 GS多媒体电脑8针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 端子 | 英文名字 | 端子定义 |
| SWC | 转向盘线控信号 | |
| SWC_GND | 转向盘线控接地 | |
| 3 | 1LL+ | 至背光照明 |
| ACC | 电源 | |
| 7 | BATT | 电源 |
| 8 | BATT_GND | 接地 |
表1-53. 帝豪 GS多媒体电脑8针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 端子 | 英文名字 | 端子定义 |
| RR+ | 有后车门高音、低音扬声器+ | |
| 2 | RR- | 右后车门高音、低音扬声器一 |
| 3 | FR+ | 右前车门高音、低音扬声器+ |
| FR- | 右前车门高音、低音扬声器一 | |
| 5 | FL+ | 左前车门高音、低音扬声器十 |
| 6 | FL一 | 左前车门高音、低音扬声器一 |
| RL.+ | 左后车门高音、低音扬声器十 | |
| 8 | RL- | 左后车门高音、低音扬声器一 |
表1-54 帝豪GS多媒体电脑20针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 端子 | 英文名字 | 端于定义 |
| 7 | CAMERA+ | 摄像头信号 |
| 8 | CAMERA-shield | 摄像头接地 |
| 9 | MIC OUT+ | MIC 信号输出正极/选装 T-BOX: TBOX MIC 信号输出正极 |
| 10 | MIC OUT- | MIC 信号输出地/选装T-BOX: TBOXMIC信号输出地 |
| I1 | MIC-5V | FE-7 专用 MIC SV 信号 |
| 13 | CAMERA-GND | FE-7专用摄像头地 |
| 15 | CAMERA-power | FE-7 专用摄像头电源 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
