整理广汽 1.6L 4B16K1发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

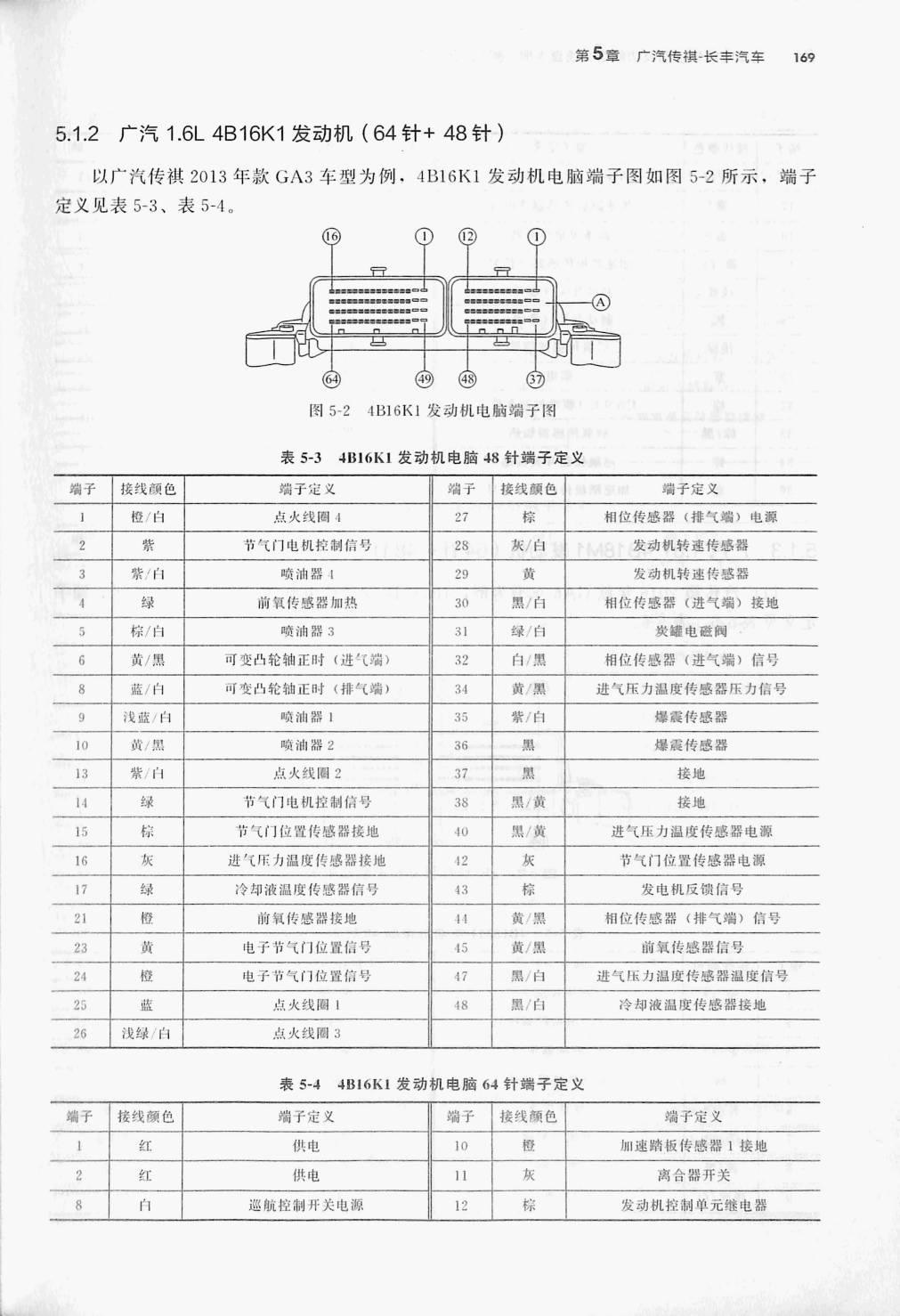

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表 5-3 4B16K1 发动机电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 橙白 | 点火线圈4 | 27 | 棕 | 相位传感器(排气端)电源 | |
| 2 | 紫 | 节气门电机控制信号 | 28 | /白 | 发动机转速传感器 |
| 紫/白 | 喷油器！ | 29 | 黃 | 发动机转速传惑器 | |
| 绿 | 前氧传感器加热 | 30 | 黑/白 | 相位传感器(进气端)接地 | |
| 棕/白 | 喷油器3 | 31 | 绿/白 | 炎罐电磁阀 | |
| 6 | 黃/黑 | 可变凸轮轴正时(进气端) | 32 | 白/黑 | 相位传感器(进气端)信号 |
| 8 | 蓝/白 | 可变凸轮轴正时(排气端) | 34 | 黃黑 | 进气压力温度传感需压力信号 |
| 浅蓝/白 | 喷油器1 | 35 | 紫/白 | 爆罷传感器 | |
| 10 | 賞/黑 | 喷油器2 | 36 | 爆霞传感器 | |
| 13 | 紫白 | 点火线圈2 | 37 | 黑 | 接地 |
| 14 | 节气门电机控制信号 | 38 | 黑/黄 | 接地 | |
| 15 | 节气门位置传感器接地 | 40 | 黑/黃 | 进气压力温度传感罂电源 | |
| 16 | 灰 | 进气压力温度传感器接地 | 12 | 灰 | 节气门位置传感器电源 |
| 17 | 绿 | 冷却液温度传感器信号 | 43 | 棕 | 发电机反馈信号 |
| 21 | 橙 | 前氧传感器接地 | H4 | 黄/黑 | 相位传感器《排气端)信号 |
| 23 | 电子节气门位置信号 | 15 | 黃黑 | 前氧传感器信号 | |
| 24 | 橙 | 电子节气门位置信号 | 47 | 黒/白 | 进气压力温度传感器温度信号 |
| 225 | 蓝 | 点火线圈！ | 48 | 黑/白 | 冷邞液温度传感器接地 |
| 26 | 浅线/白 | 点火线圈3 |
表5-4 4BI6K1发动机电脑64 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| 红 | 供电 | 10 | 橙 | 加速踏板传感器1接地 |
| 红 | 供电 | 灰 | 离合器开关 | |
| 白 | 巡航控制开关电源 | 12 | 棕 | 发动机控制单元维电器 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
