广汽1.3T 4A13M1发动机(64针+48针)端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
1347
文章
1
粉丝
端子速查评论3阅读模式
摘要整理广汽1.3T 4A13M1发动机(64针+48针)相关端子资料。

整理广汽1.3T 4A13M1发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

广汽1.3T 4A13M1发动机(64针+48针)端子

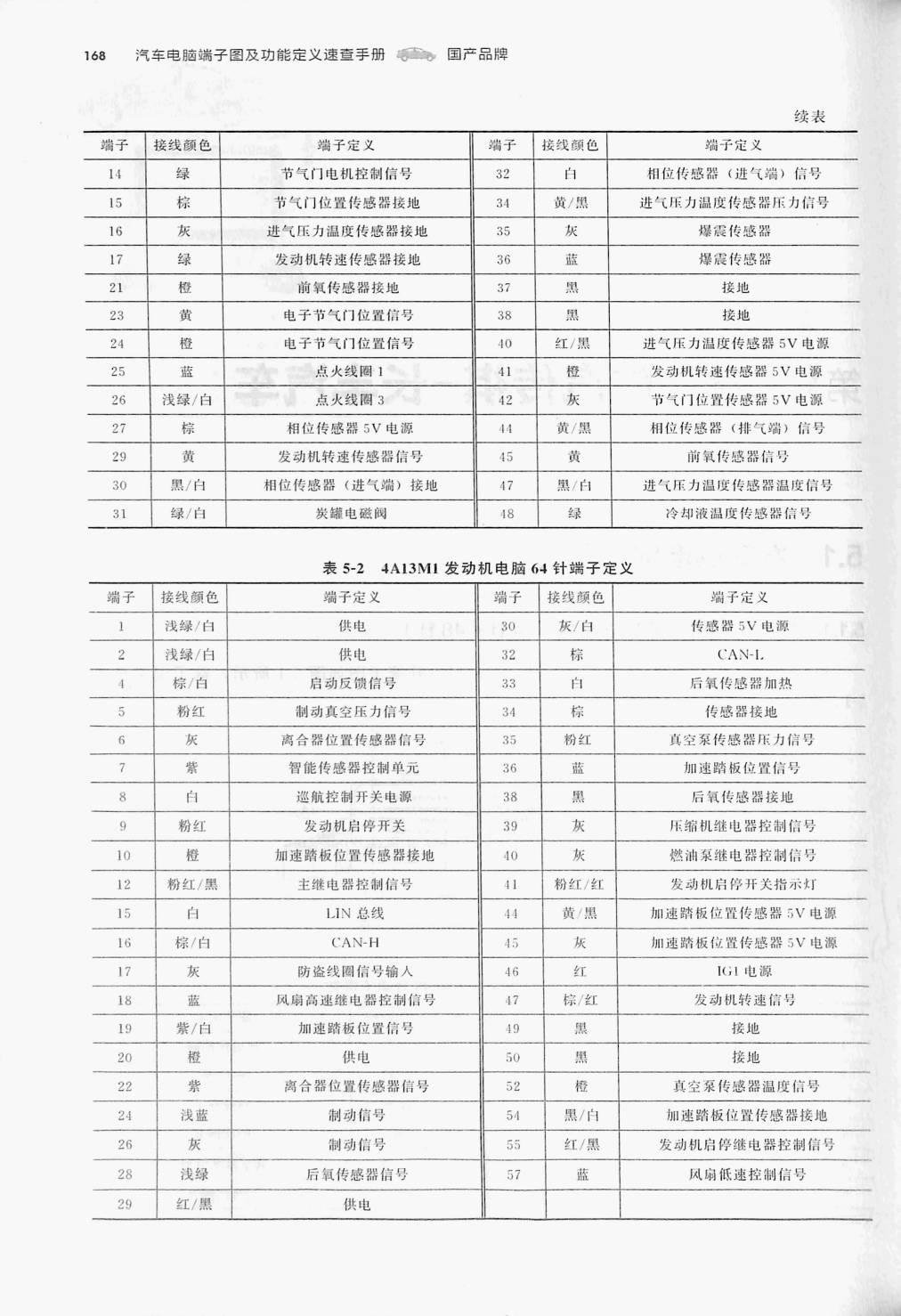

广汽1.3T 4A13M1发动机(64针+48针) 原始资料第167页
广汽1.3T 4A13M1发动机(64针+48针)端子

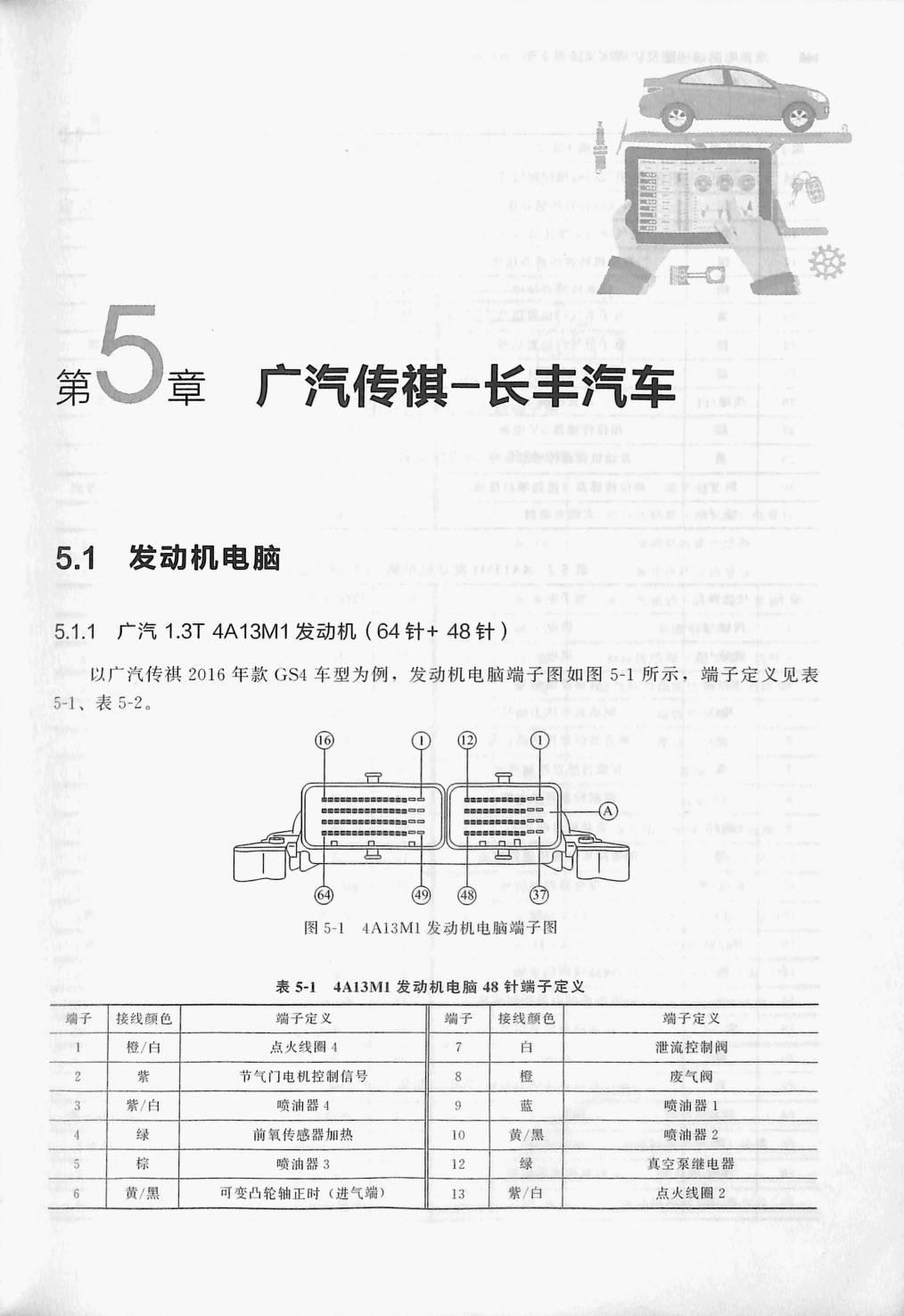

广汽1.3T 4A13M1发动机(64针+48针) 原始资料第167页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表5-1 4A13MI发动机电脑48针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
橙/白 点火线圈4 7 白 泄流控制阀
2 节气门电机控制信号 8 橙 废气阀
紫/白 喷油器4 9 蓝 喷油器1
A 绿 前氧传感器加热 10 黃/黒 喷油器2
棕 喷油器3 12 绿 真空泵继电器
黃/黑 可变凸轮轴正时(进气端) 13 紫/白 点火线圈2

表5-2 4A13MI 发动机电脑64针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
端子 接线颜色 端子定义 端于 接线颜色 踹于定义
1 浅绿/白 供电 30 灰/白 传感器SV电源
2 浅绿/白 供电 32 棕 CAN-L.
棕/白 启动反馈信号 33 白 后氧传感器加热
5 粉红 制动真空压力信号 34 棕 传感器接地
6 灰 离合器位置传感器信号 35 粉红 真空泵传感器压力信号
7 紫 智能传感器控制单元 36 蓝 加速踏版位置信易
8 白 巡航控制开关电源 38 黑 后領传感器接地
9 粉红 发动机启條开关 39 灰 压缩机继电器控制信号
10 橙 加速踏板位置传慼器接地 40 灰 燃油泵继电器控制信号
12 粉红/黑 主继电器控制信号 41 粉红/红 发动机肩停开关指示灯
15 白 LIN总线 44 黄黑 加速踏板位置传感器SV电源
16 棕/ CAN-H 45 灰 加速踏板位置传感器SV电源
17 灰 防盗线圈信号输入 46 红T IG1电源
18 蓝 风扇高速继电器控制信号 47 棕/红 发动机转速信号
19 紫/白 加速踏板位置信号 49 黑 接地
20 橙 供电 50 照 按地
22 紫 离合器位置传感器信号 52 莅 真空泵传感器温度信号
24 浅蓝 制动信号 54 黑/日 加速踏板位置传感器接地
26 灰 制动信号 53 红/黑 发动机启停继电器控制信号
28 浅绿 后氧传感器信号 57 监 风扇低速控制信号
29 红/黑 供电

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
