整理北汽 1.5T 4A91T发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

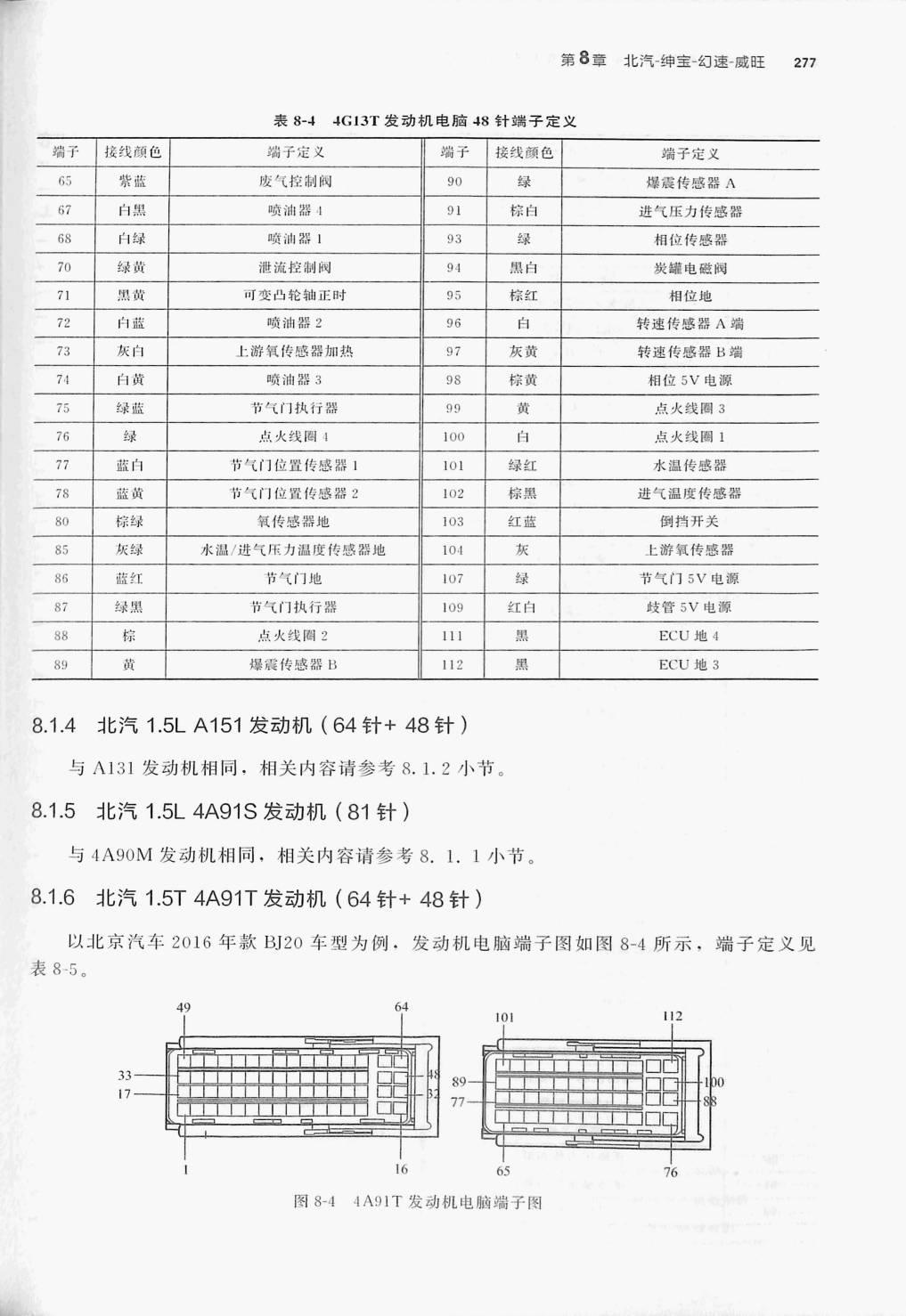

表8-4 4G13T发动机电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 65 | 紫蓝 | 废气控制间 | 90 | 绿 | 爆震传感器 A |
| 67 | 白黑 | 咬油器！ | 91 | 棕白 | 进气压力传感器 |
| 68 | 白绿 | 喷油器1 | 93 | 绿 | 相位传感器 |
| 70 | 绿黄 | 泄流控制阀 | 94 | 黑白 | 炭罐电磁阀 |
| 71 | 黑黃 | 可变凸轮轴正时 | 95 | 棕红 | 相位地 |
| 72 | 白蓝 | 喷油器2 | 96 | 白 | 转速传感器A端 |
| 73 | 灰白 | 上游氧传感器加热 | 97 | 灰黃 | 转速传感B端 |
| 74 | 白黄 | 喷油器3 | 98 | 棕黄 | 相位SV电源 |
| 75 | 绿蓝 | 节气门执行器 | 99 | 黄 | 点火线圈3 |
| 76 | 绿 | 点火线圈王 | 100 | 白 | 点火线圈1 |
| 77 | 蓝白 | 节气门位置传感器1 | 101 | 绿红 | 水温传感器 |
| 78 | 蓝黃 | 节气门位置传感器2 | 102 | 棕黒 | 进气温度传感器 |
| 80 | 棕绿 | 氧传感器地 | 103 | 紅蓝 | 倒挡开关 |
| 85 | 灰绿 | 水温/进气压力温度传感器地 | 104 | 灰 | 上游氧传感器 |
| 85 | 蓝红 | 节气门地 | 107 | 绿 | 节气门SV电源 |
| 87 | 绿黑 | 节气门执行器 | 109 | 红白 | 歧管 5V电源 |
| 88 | 棕 | 点火线圈2 | 11 | 黑 | ECU 地4 |
| 89 | 黄 | 爆震传感器 B | 112 | 黑 | ECU地3 |
表8-5。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 101 | 112 | |
| 33 | 89 | -100 |
| 17- | -S8 | |
| 16 | 65 | 76 |

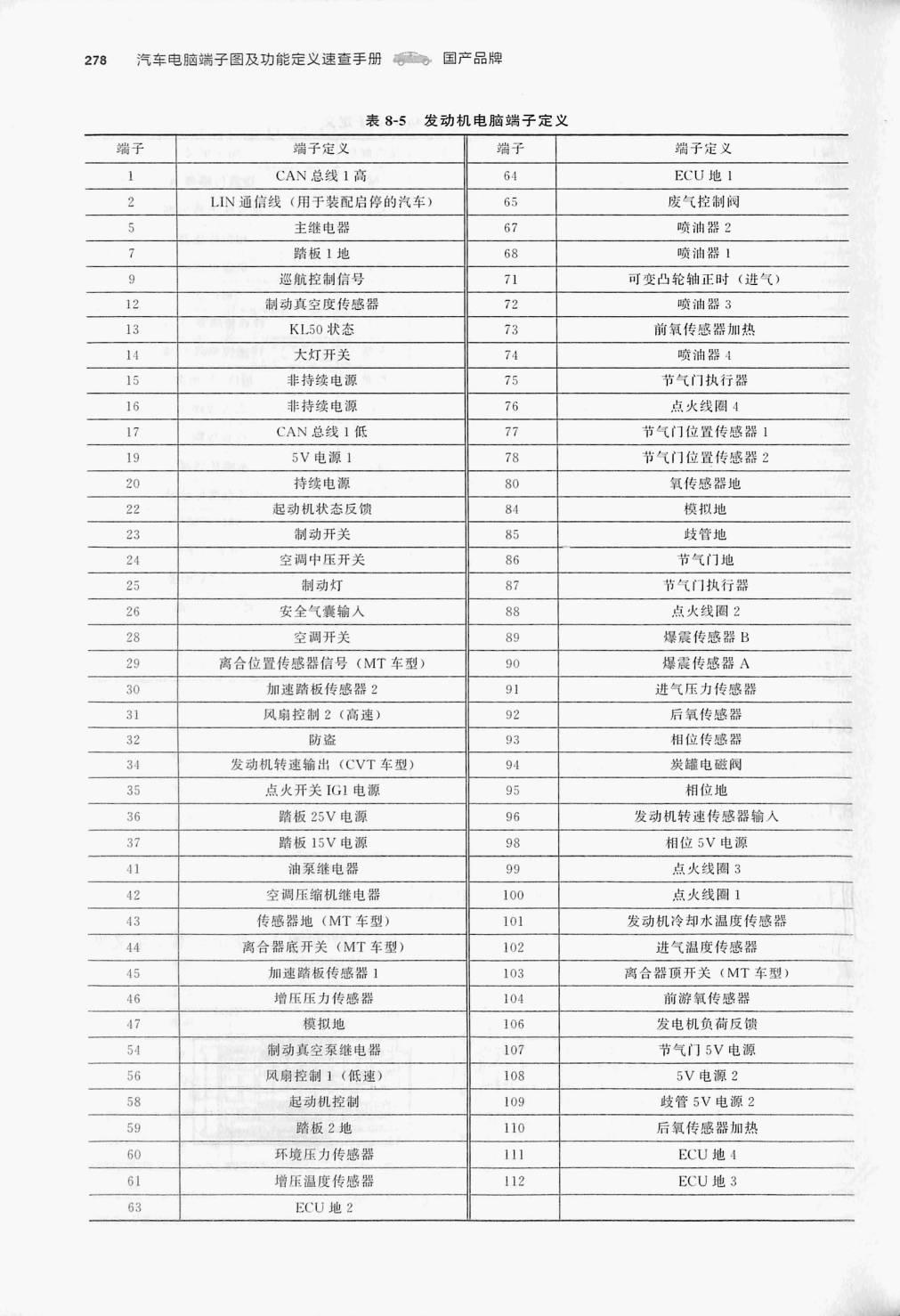

表8-5 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | CAN总线1高 | 64 | ECU地1 |
| 2 | LIN通信线(用于裝配启停的袁车) | 65 | 废气控制阀 |
| 5 | 主维电器 | 67 | 喷油器2 |
| 7 | 綮板1地 | 68 | 喷油器1 |
| 19 | 巡航控制信号 | 71 | 可变凸轮轴正时(进气) |
| 12 | 制动真空度传感器 | 72 | 喷油器3 |
| 13 | KL.50状态 | 73 | 前氧传感器加热 |
| 14 | 大灯开关 | 74 | 喷油器1 |
| 15 | 非持续电源 | 75 | 节气门执行器 |
| 16 | 非持续电源 | 76 | 点火线圈4 |
| 17 | CAN总线1低 | 77 | 节气门位置传感器1 |
| 19 | 5V电源1 | 78 | 节气门位置传感器2 |
| 20 | 持续电源 | 80 | 氧传感器地 |
| 22 | 起动机状态反馈 | 84 | 模拟地 |
| 23 | 制动开关 | 85 | 歧管地 |
| 24 | 空调中压开关 | 86 | 节气门地 |
| 25 | 制动灯 | 87 | 节气门执行器 |
| 26 | 安全气囊输入 | 88 | 点火线圈2 |
| 28 | 空调开关 | 89 | 爆震传感器B |
| 29 | 离合位置传感器信号(MT 车型) | 90 | 爆震传感器 A |
| 30 | 加速蹄板传感器2 | 91 | 进气压力传感器 |
| 31 | 风扇控制2(高速) | 92 | 后氧传感器 |
| 32 | 防盗 | 93 | 相位传感器 |
| 34 | 发动机转速输出(CVT车型) | 94 | 炭罐电磁阀 |
| 35 | 点火开关IG1电源 | 95 | 相位地 |
| 36 | 踏板 25V电源 | 96 | 发动机转速传感器输入 |
| 37 | 踏板 15V电源 | 98 | 相位5V电源 |
| 油泵维电器 | 99 | 点火线圈3 | |
| 42 | 空调压缩机继电器 | 100 | 点火线圈1 |
| 43 | 传感器地(MT车型) | 101 | 发动机冷却水温度传感器 |
| 44 | 离合器底开关(MT 车型) | 102 | 进气温度传感器 |
| 45 | 加速踏板传感器1 | 103 | 离合器顶开关(MT 车型) |
| 46 | 增压压力传感器 | 104 | 前游氧传感器 |
| 47 | 模拟地 | 106 | 发电机负荷反馈 |
| 54 | 制动真空泵维电器 | 107 | 节气门5V电源 |
| 56 | 风扇控制1(低速) | 108 | 5V电源2 |
| 58 | 起动机控制 | 109 | 岐管SV电源 2 |
| 59 | 踏板2地 | 110 | 后氧传感器加热 |
| 60 | 环境压力传感器 | 111 | ECU地1 |
| 61 | 增压温度传感器 | 112 | ECU地3 |
| 63 | ECU地2 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
