整理北汽1.8T B185RGA 发动机(73针+73针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

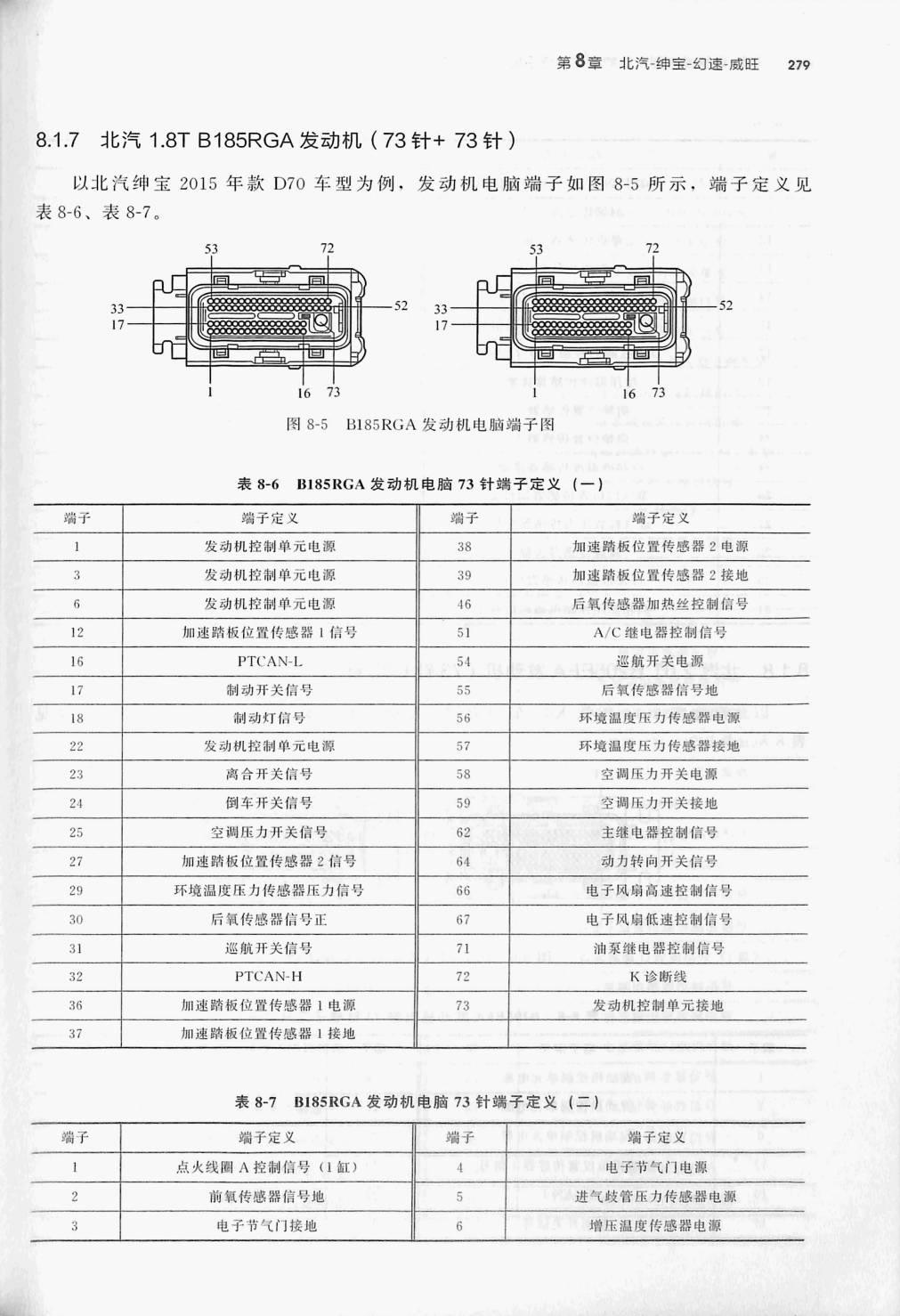

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-6、表8-7。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 33 | 52 | 33一 | 52 |
| 17 | 17- | ||
| 16 73 | 16 73 |
表 8-6 BI85RGA发动机电脑73针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 端子 | 端于定义 |
| 1 | 发动机控制单元电源 | 38 | 加速踏板位置传感器2电源 |
| 3 | 发动机控制单元电源 | 39 | 加速踏板位置传感器2接地 |
| 6 | 发动机控制单元电源 | 46 | 后氧传感器加热丝控制信号 |
| 12 | 加速踏板位置传感器1信号 | 51 | A/C继电器控制信号 |
| 16 | PTCAN-L | 54 | 巡航开关电源 |
| 17 | 制动开关信号 | 55 | 后氧传感器信号地 |
| 18 | 制动灯信号 | 56 | 环境温度压力传感器电源 |
| 22 | 发动机控制单元电源 | 57 | 环境温度压力传感器接地 |
| 23 | 离合开关信号 | 58 | 空调压力开关电源 |
| 24 | 倒车开关信号 | 59 | 空调压力开关接地 |
| 25 | 空调压力开关信号 | 62 | 主维电器控制信号 |
| 27 | 加速踏板位置传感器2信号 | 64 | 动力转向开关信号 |
| 29 | 环境温度压力传感器压力信号 | 66 | 电子风扇高速控制信号 |
| 30 | 后氧传感器信号正 | 67 | 电子风扇低速控制信号 |
| 31 | 巡航开关信号 | 71 | 油泵继电器控制信号 |
| 32 | PTCAN-H | 72 | K 诊断线 |
| 36 | 加速踏板位置传感器1电源 | 13 | 发动机控制单元接地 |
| 37 | 加速踏板位置传感器1接地 |
表8-7 BI85RGA 发动机电脑73针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 点火线圈A控制信号(1缸) | 4 | 电于节气门电源 |
| 2 | 前氧传感器信号地 | 5 | 进气歧管压力传感器电源 |
| 3 | 电子节气门接地 | 6 | 增压温度传感器电源 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
