摘要整理奇瑞1.5LSQR477F 发动机(81针)相关端子资料。

整理奇瑞1.5LSQR477F 发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

奇瑞1.5LSQR477F 发动机(81针)端子
奇瑞1.5LSQR477F 发动机(81针) 原始资料第243页
奇瑞1.5LSQR477F 发动机(81针)端子
奇瑞1.5LSQR477F 发动机(81针) 原始资料第243页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

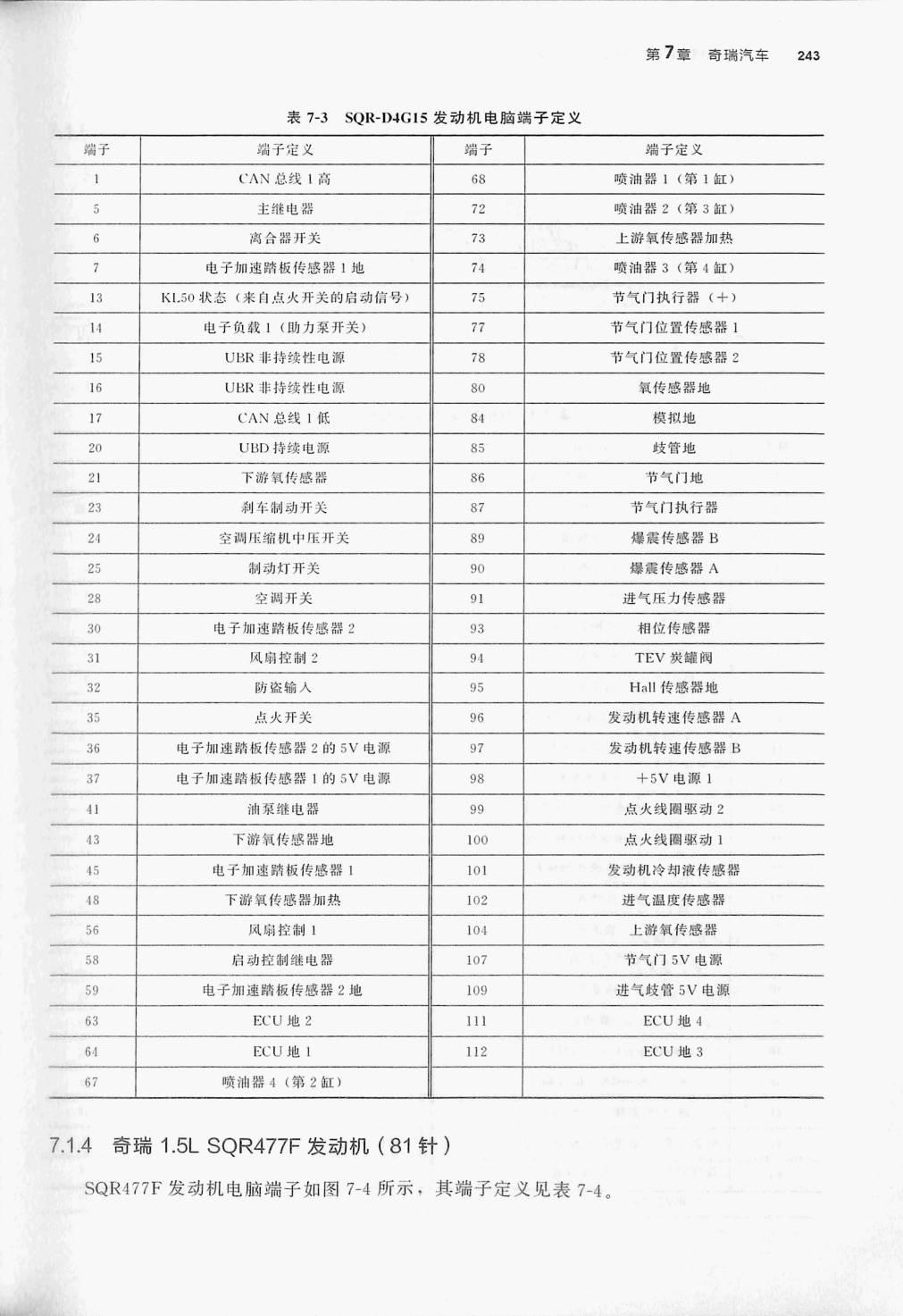

表 7-3

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
CAN总线1高 68 喷油器1(第1缸)
5 主维电器 72 喷油器2(第3缸)
6 离合器开关 73 上游氧传感器加热
电子加速踏板传感器1地 74 喷油器3(第4缸)
13 K1.50状态(来自点火开关的动信号) 75 节气门执行器(十)
14 电子负载1(助力案开关) 77 节气门位置传感器1
15) UBR 非持续性电源 78 节气门位置传感器2
16 UBR非持续性电源 80 氧传感器地
17 CAN总线1低 84 模拟地
20 UBD 持续电源 85 歧管地
21 下游氧传感器 86 节气门地
23 刹车制动开关 87 节气门执行器
24 空调压缩机中压开关 89 爆震传感器 B
25 制动灯开关 90 爆震传感器A
28 空调开关 91 进气压力传感器
30 电子加速踏板传感器 2 93 相位传感器
31 风扇控制2 94 TEV 炎罐阀
32 防盗输入 95 Hall 传感器地
35 点火开关 96 发动机转速传感器 A
36 电子加速踏板传感器2的5V电源 97 发动机转速传感器 B
37 电子加速踏板传感器1的5V电源 98 +5V电源1
41 油泵继电器 99 点火线圈驱动 2
43 下游氧传感器地 100 点火线圈驱动1
45 电子加速踏板传感器1 101 发动机冷却液传感器
18 下游氧传感器加热 102 进气温度传感器
56 风扇控制1 104 上游氧传感器
58 启动控制继电器 107 节气门5V电源
59 电子加速踏板传感器2地 109 进气歧管5V电源
63 ECU地2 111 ECU地4
64 ECU地1 112 ECU地3
67 喷油器4(第2缸)

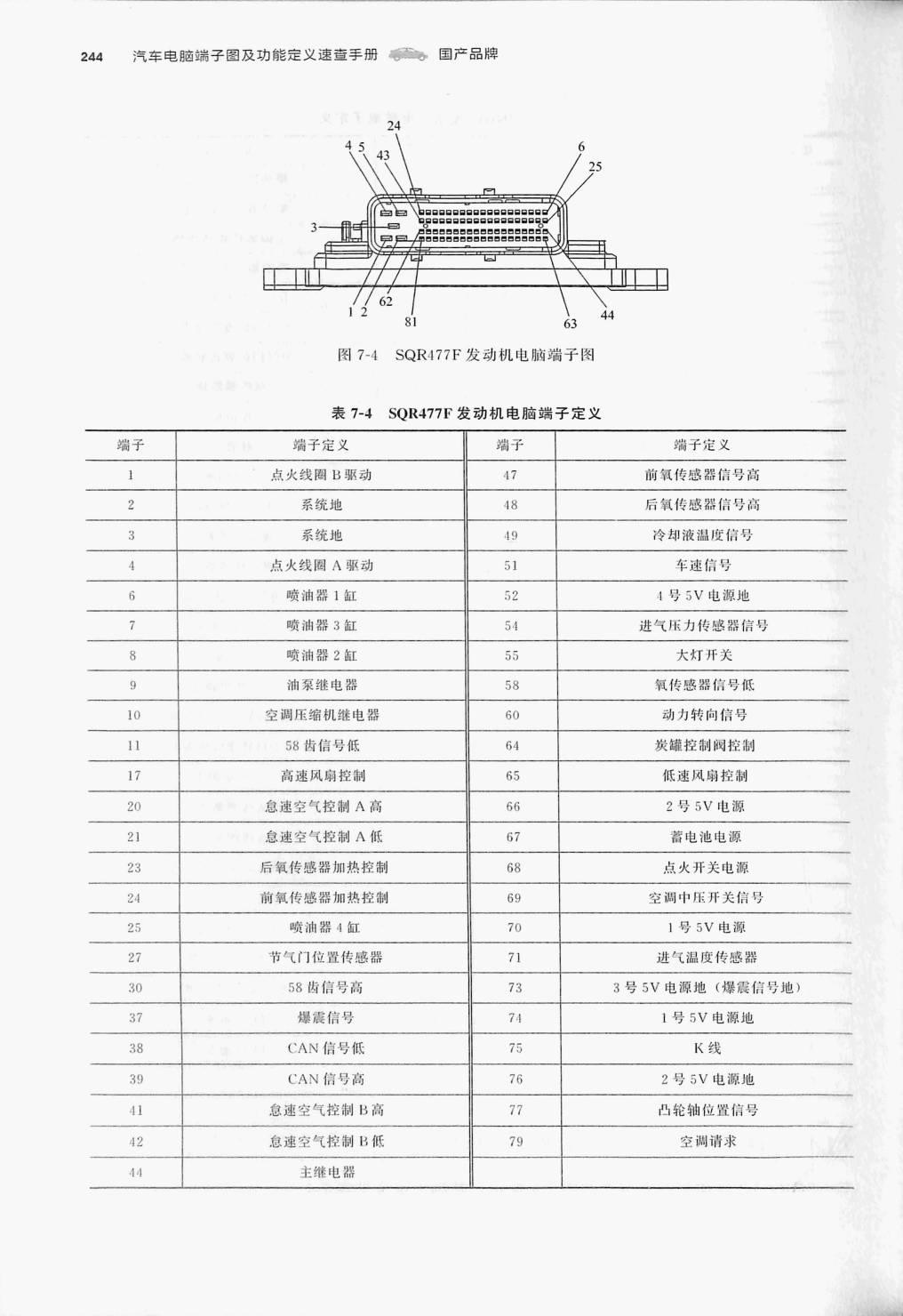

表 7-4

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
1 点火线圈 B驱动 47 前氧传感器信号高
2 系统地 48 后氧传感器信号高
3 系统地 49 冷却液温度信号
4 点火线圈A驱动 51 车速信号
6 喷油器1缸 $2 4号5V电源地
7 喷油器3缸 54 进气压力传感器信号
8 喷油器2缸 55 大灯开关
9 油泵继电器 58 氯传感器信号低
10 空调压缩机继电器 60 动力转向信号
58齿信号低 64 炭罐控制阀控制
17 高速风扇控制 65 低速风扇控制
20 息速空气控制A高 66 2号5V电源
21 怠速空气控制 A低 67 蓄电池电源
23 后氧传感器加热控制 68 点火开关电源
24 前氧传感器加热控制 69 空调中压开关信号
25 喷油器4面 70 1号SV电源
27 节气门位置传感器 71 进气温度传感器
30 58齿信号商 73 3号5V电源地(爆震信号地)
37 爆震信号 74 1号5V电源地
38 CAN 信号低 75 K线
39 CAN 信号高 76 2号5V电源地
41 怠速空气控制 B高 77 凸轮轴位置信号
42 怠速空气控制B低 79 空调请求
14 主维电器

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
