2024+ 特斯拉 Model 3 驾驶位出风口更换：5 颗 T20、0.9 N·m 与两项 HVAC 自检

适用范围：2024年及以后款 Model 3 左侧驾驶位仪表板出风口。本文讲清出风口本体拆装与更换后的自检；仪表板支架的前置拆装须完整执行文末关联程序。

作业准备：先完成仪表板支架前置拆装

按关联程序拆下前备箱后部挡板和仪表板支架。仪表板支架作业包含低压电源断开、气囊及多个饰件拆装，不能把“拆下支架”理解为直接撬开出风口。先按适用程序完成前置工作，再操作下面的两个插头与五颗螺钉。

出风口固定螺钉使用Torx T20套筒，原厂推荐6英寸加长件及适用工具。最终紧固使用能够准确控制0.9 N·m的扭矩工具；该数值仅用于出风口固定螺钉。

拆卸：先断开两个插头，再拆五颗螺钉

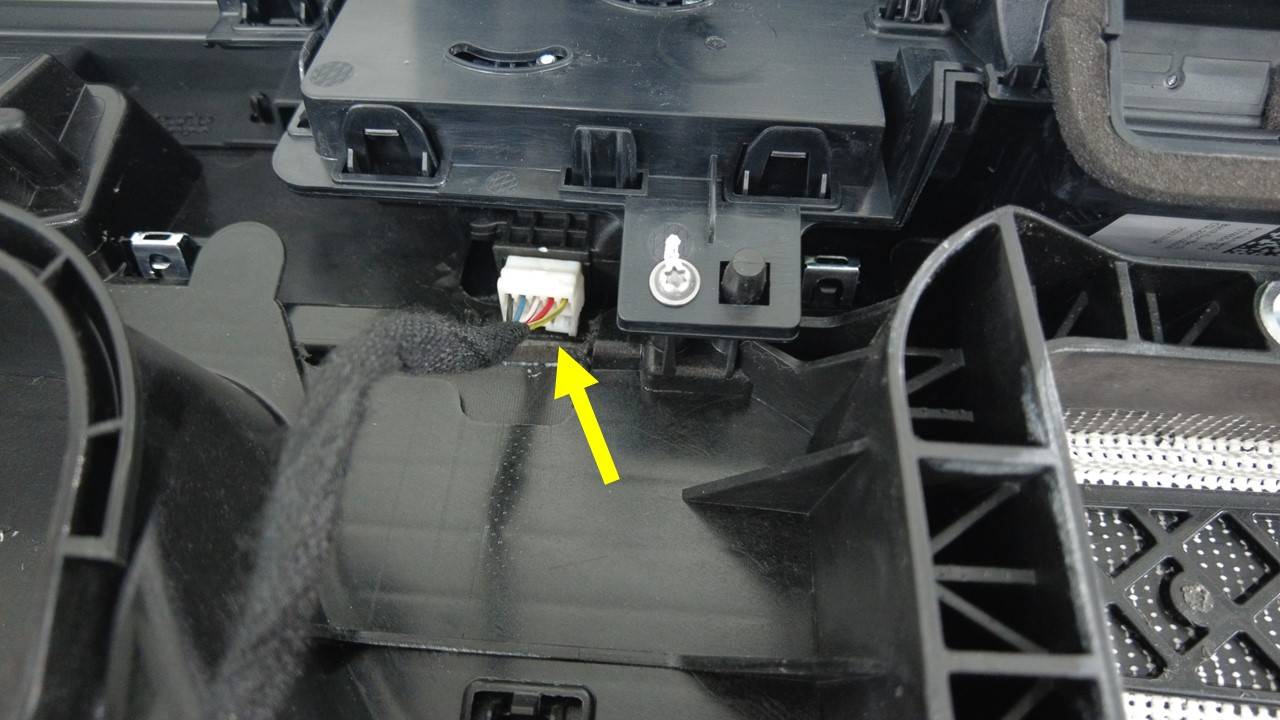

1. 断开高度调节执行器连接器。按原厂图确认插头，避免拉拽线束。

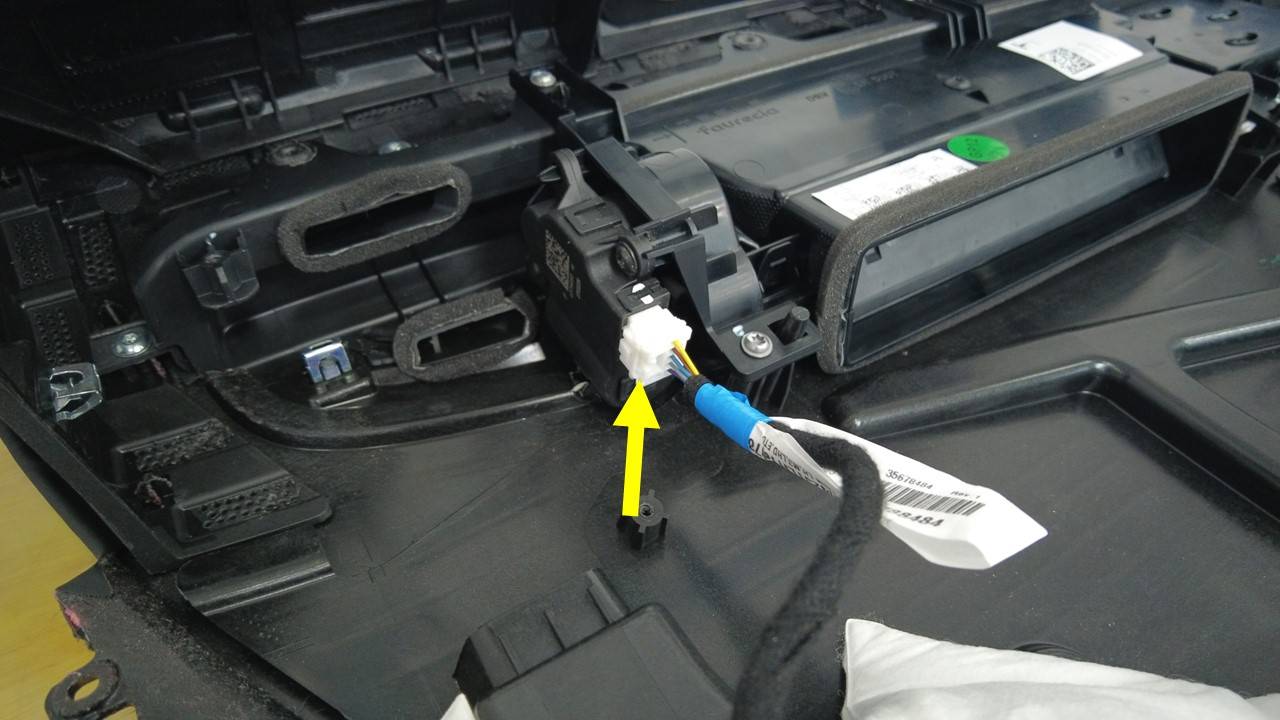

2. 断开水平调节执行器连接器。这是另一处独立连接器，不应漏拆。

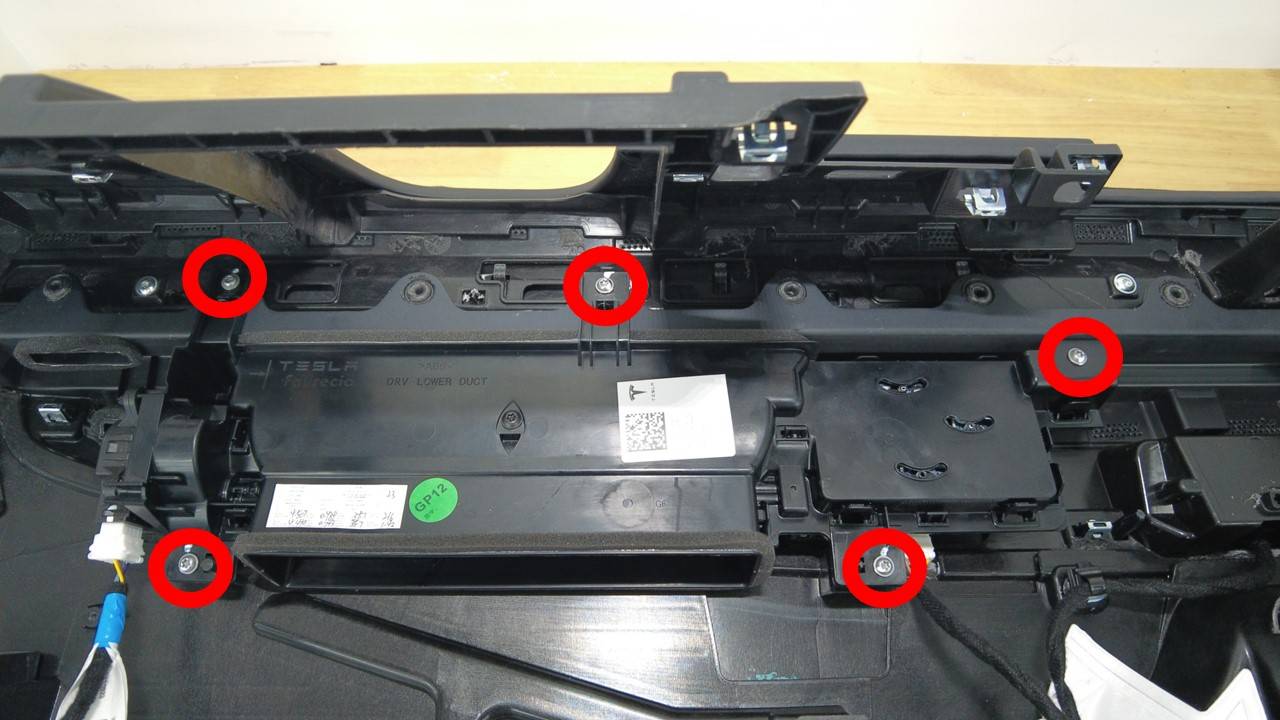

3. 拆下五颗固定螺钉。螺钉全部取出后，拆下左前出风口。

安装：固定本体，再恢复两个连接器

1. 将左前出风口装到仪表板支架，安装5颗固定螺钉，分别紧固至0.9 N·m。原厂扭矩表将这些螺钉列为可重复使用。
2. 先连接水平调节执行器插头，再连接高度调节执行器插头。
3. 按对应程序恢复仪表板支架与前备箱后部挡板，完成关联程序要求的低压电源、气囊、线束及饰件复位。

更换后的两项HVAC例程

更换主程序明确要求通过维护模式或Toolbox依次执行以下例程。机械装好并不等于完成更换程序。

1. TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORS。
2. TEST-SELF_VCRIGHT_L_HVAC-VANE-ACTUATOR。

原厂2026年9月8日增加右侧说明：右侧出风口的叶片执行器例程为TEST-SELF_VCRIGHT_R_HVAC-VANE-ACTUATOR。本文针对左侧，不能因为名称中出现VCRIGHT就误选R版本。

完成后退出维护模式，按主程序升起左前车窗并关闭左前车门。

完工检查建议

确认两个执行器插头均可靠连接，风向调节动作正常，无异常卡滞或异响；如例程失败，应先核查连接器、线束和部件状态，并按诊断结果处理，不以重复加紧固定螺钉消除问题。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3，本文按左侧驾驶位出风口程序说明。

本文维修位置：左侧仪表板内的驾驶位出风口；左右位置应按实车与原厂程序确认。

中文原厂程序：《出风口 - 仪表板 - 驾驶位（拆卸和更换）》

英文原厂程序：Air Vent - Driver (Remove and Replace)

原厂资料编号（GUID）：
GUID-073E784A-7E25-44C5-AF4D-B988F0F32A14
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

主程序直接引用的相关操作：

• 《出风口 - 仪表板 - 驾驶位（拆卸和安装）》（Air Vent - Driver (Remove and Install)）：提供两个执行器插头的断开/连接顺序、5颗T20螺钉和0.9 N·m；它说明机械拆装，更换后的HVAC例程仍须查本文主程序。
• 《0005 - 维护模式》（0005 - Service Modes）：提供维护模式、Toolbox等诊断程序入口；本页是目录，不另行规定出风口紧固参数。
• 《维护模式》（Service Mode）：说明通过触摸屏或Toolbox进入和退出维护模式。出风口更换主程序要求完成例程后退出该模式。

机械拆装程序继续引用的前置操作：

• 《后裙板总成 - 后（拆卸和更换）》（Underhood Apron - Rear (Remove and Replace)）：对应前备箱后部挡板及14个卡子的拆装；如有紧急响应回路标签，安装后应不可见。中文标题容易与车尾裙板混淆，应按英文名称和图示认部件。
• 《仪表板上部总成（拆卸和安装）》（IP Carrier (Remove and Install)）：对应仪表板支架整体拆装，包含低压断电、气囊及其他前置拆装要求；北美膝部气囊步骤须按适用范围执行。其紧固件和扭矩不能套用出风口的0.9 N·m。

中英文差异与适用边界：本次核对的中文版主程序标注2026年9月17日、FRT 1.62；英文版标注2026年9月8日、FRT 1.56，资料日期及工时数值不同，不能据本文统一计费。两版给出的出风口螺钉扭矩均为0.9 N·m，更换后例程与右侧补充说明一致。关联页中文“后裙板总成 - 后”与英文Underhood Apron - Rear命名不同，但对应前备箱后部挡板；“仪表板上部总成”对应IP Carrier。

正文操作图片来源：Tesla原厂维修资料；封面采用原厂图片排版。按VIN、实车左右侧和当前原厂程序核对适用零件。本文出风口参数不覆盖仪表板支架、气囊或其他固定件。
