2024+ 特斯拉 Model 3 后部 TESLA 字母徽标更换：60 cm 单丝线、定位夹具与滚压

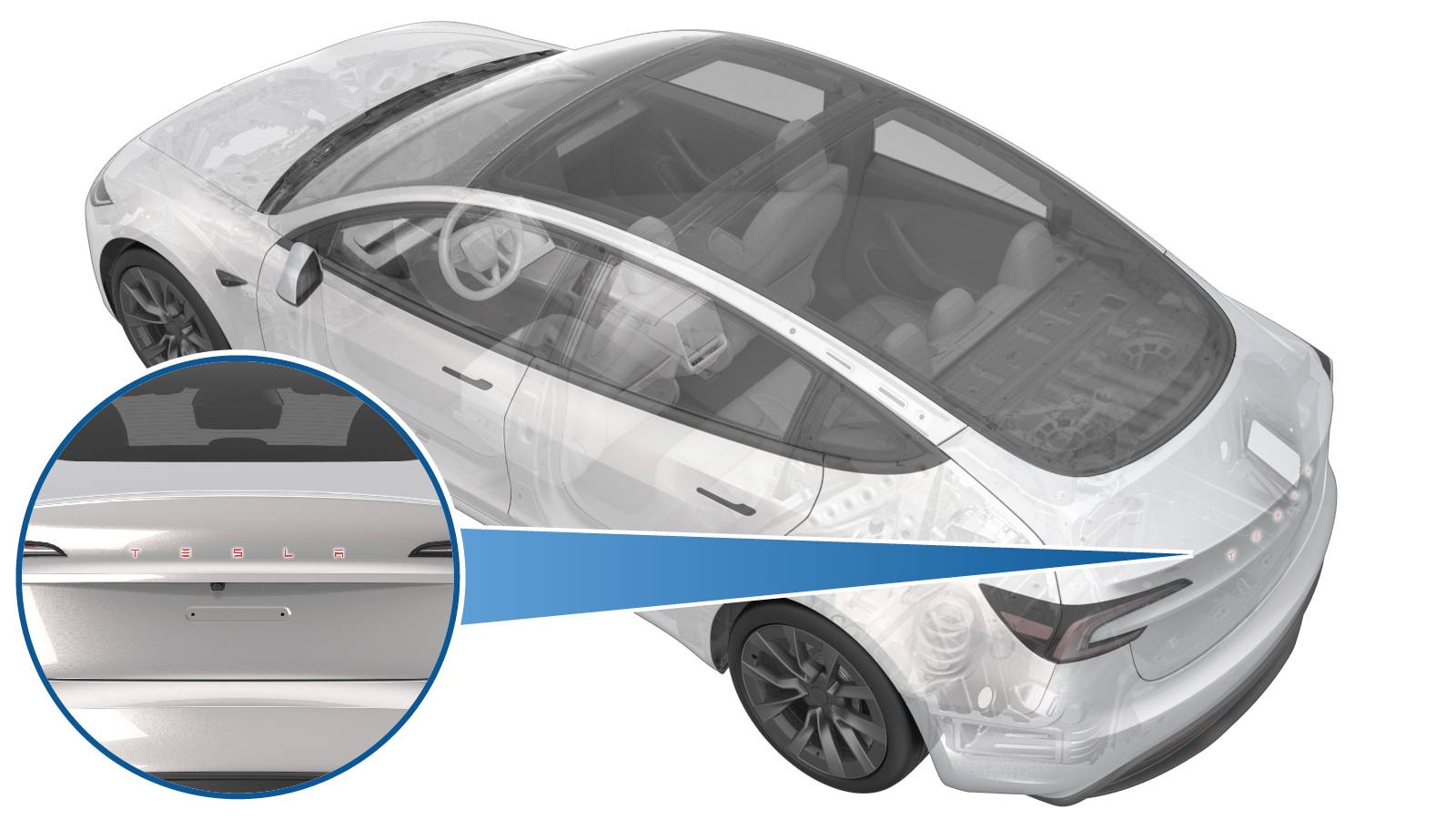

适用范围：2024年及以后款 Model 3 后备箱盖TESLA字母徽标。原厂明确：由于定位精度要求，徽标无论因何原因拆下，都必须换新，不能重新粘贴旧徽标。

工具与材料

• 1453028-00-A：徽标拆卸套件。
• 约24英寸／60厘米单丝线，用于连接拆卸工具把手。
• 1944666-00-A：HIGHLAND后部TESLA字母徽标定位夹具。
• 1465974-00-A：压辊（Pressure Roller），用于压合新徽标。
• IPA湿巾、固定夹具用胶带及适用的新徽标。

拆卸：单丝线分离胶层，旧徽标不复用

1. 准备约60厘米单丝线。两端分别打活结，将活结挂到两个把手的中心槽。

2. 以拉锯动作分离徽标。操作拆卸工具，使后部TESLA徽标与后备箱盖分离。注意保护周围漆面。

3. 清理粘贴面。使用IPA湿巾，清除后备箱盖表面的残胶和杂物。

中文教学图：分清两处定位基准

安装：先固定夹具，再对孔压合

1. 对准后摄像头左边缘。将1944666-00-A夹具放到后备箱盖正确位置，确认与后摄像头左边缘对齐，再用胶带固定。

2. 揭去新徽标胶衬。保留徽标保护膜，将保护膜孔对准夹具上的定位销，再把徽标压向后备箱盖。

3. 滚压粘接。使用1465974-00-A压辊使徽标充分粘接。原厂特别提醒滚压时不得损坏徽标。

4. 移除保护膜和夹具。先揭下徽标保护膜，再取下定位夹具；用IPA湿巾清洁徽标及周围区域。

完工检查建议

检查整组字母位置、间距及边缘贴合，确认后摄像头周围无遗留胶带，后备箱盖表面无划伤。定位依靠适用夹具和保护膜孔，不以旧胶印替代原厂定位基准。

主程序未给出字母间距毫米值、滚压力或固定固化时间，不另加未经核实的数值。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3，使用主程序列出的HIGHLAND后部字母徽标夹具。

本文维修位置：后备箱盖TESLA字母徽标；不涉及摄像头拆装或其他车型徽标定位。

中文原厂程序：《徽标 - 后 - Tesla ((拆卸和更换))》

英文原厂程序：Tesla Badge - Rear (Remove and Replace)

原厂资料编号（GUID）：
GUID-EFEDB06D-7CA7-4BE9-9135-6000005C91C0
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

关联操作范围：主程序没有直接引用其他零部件拆装程序，拆卸、表面清理、夹具定位和压辊粘接均在该主程序中说明。

主程序引用的通用资料：

• 《人员保护》：用于确认操作防护装备，不能替代单丝线和专用拆卸工具。
• 《人体工程学注意事项》：用于确认通用作业姿势及安全要求，不提供徽标定位尺寸。

中英文核对结果：两种语言均要求旧徽标不可复用、使用约60厘米单丝线，夹具以摄像头左边缘为基准，新徽标保护膜孔对定位销。中文“滚压机”对应英文Pressure Roller，原厂编号为1465974-00-A。

正文图片来源：Tesla原厂维修资料；封面与中文定位图采用原厂图片排版。按VIN、徽标版本和适用夹具核对零件，不把本程序的夹具或基准直接套用到其他车型。
