特斯拉 Model Y L 第二排杯托次总成更换：六螺钉、六锁片与三定位销

Model Y L第二排杯托次总成与后端上部盖板之间，由六颗T20螺钉、六个锁片和三个定位销连接。更换时先移下杯托整件并拆USB双端口集线器，再轻向外拉盖板解除锁片；六颗T20复装均为1.2 Nm。

三组螺钉分别记录

本文依据2026年8月9日原厂程序，处理杯托内部次总成与后端上部盖板的分离更换。它比杯托整件从车上拆下多出USB模块和次总成的内部拆装，不能在整件移下后直接硬撬盖板。

• 杯托整件与中控台：四颗可重复使用T20螺钉，1.2 Nm。
• USB双端口集线器：两颗可重复使用T10螺钉，1.2 Nm。
• 杯托次总成与后端上部盖板：六颗可重复使用T20螺钉，1.2 Nm。

三组扭矩相同，数量和批头不同。准备T10、T20批头及0.10–2.0 Nm数字扭矩螺丝刀，按所属部件分组收存紧固件。

前置动画：下部面板水平向后释放

下方原厂动画展示的是前置下部面板两侧释放及水平向后移出的动作。它不表示杯托整件或内部次总成都沿水平方向拆出；杯托整件的垂直向下步骤与次总成的六锁片分离见后文。

先移出杯托整件

打开车门并降下车窗，前排座椅后移并调整靠背，为中控台左右后侧板留出空间。左右后侧板均需拆下；左侧先从上部和侧边开始沿周边释放12个卡子、两个定位销，右侧按实车固定位置核对。

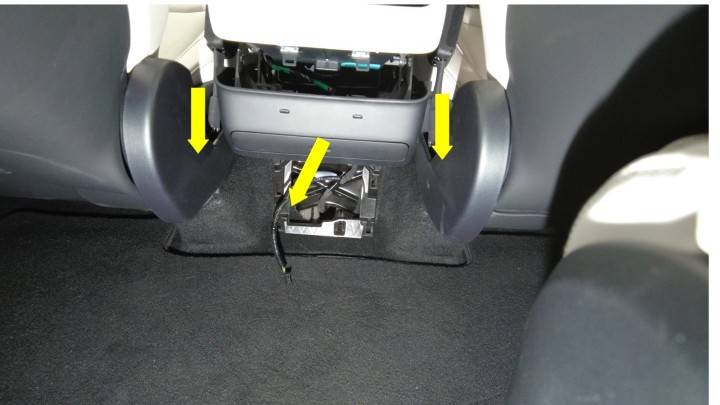

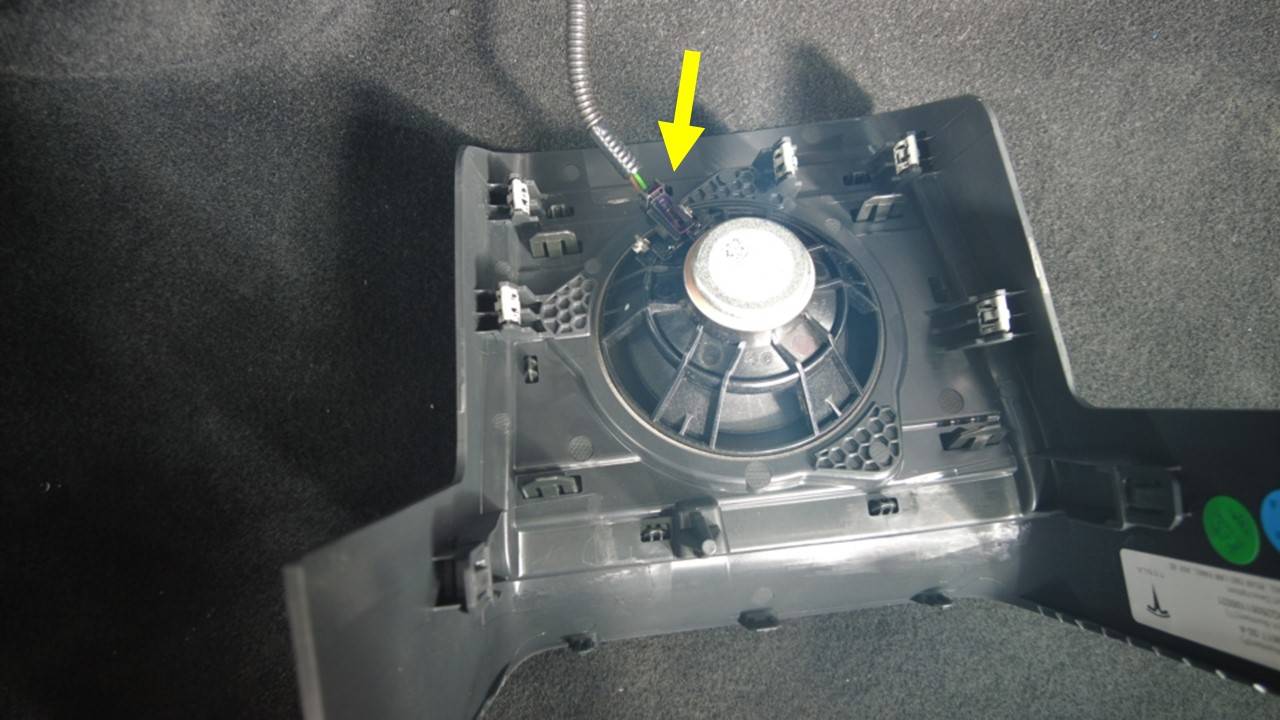

按下部面板程序将前排座椅向前移动。下部面板水平向后释放五个卡子和两个锁片，保护三个导销；不能过度拉动仍连接的杯托扬声器线束，先断开该接口，再移走下部面板。

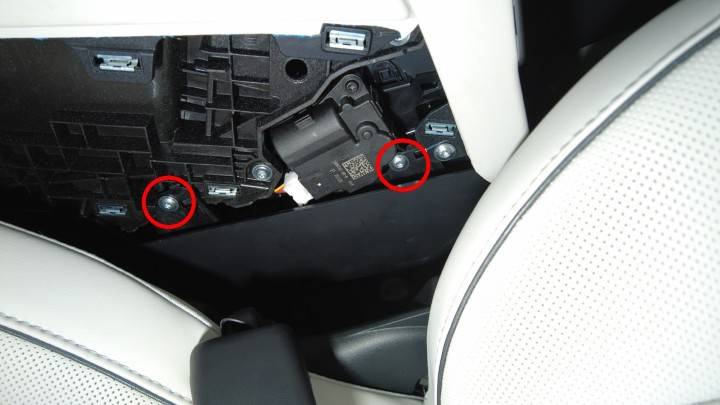

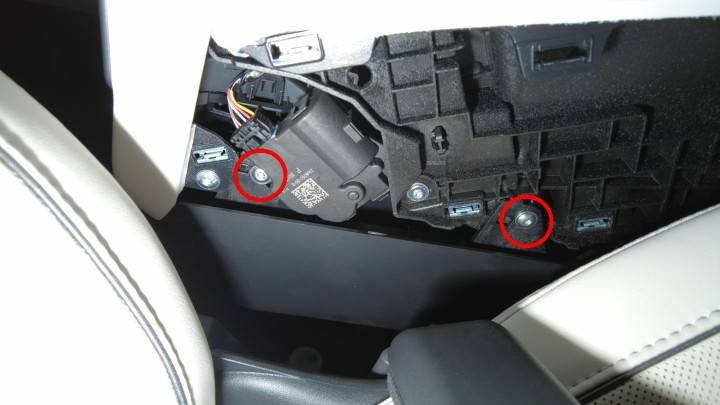

杯托整件四颗T20螺钉拆下，释放四个定位结构、两个锁片及三个定位销，断开杯托总成电气接口，将整件垂直向下移出。杯托扬声器接口与下部面板步骤中的是同一接口，无需重复拉扯寻找另一个扬声器插头。

先拆USB模块两颗T10，再拆次总成六颗T20

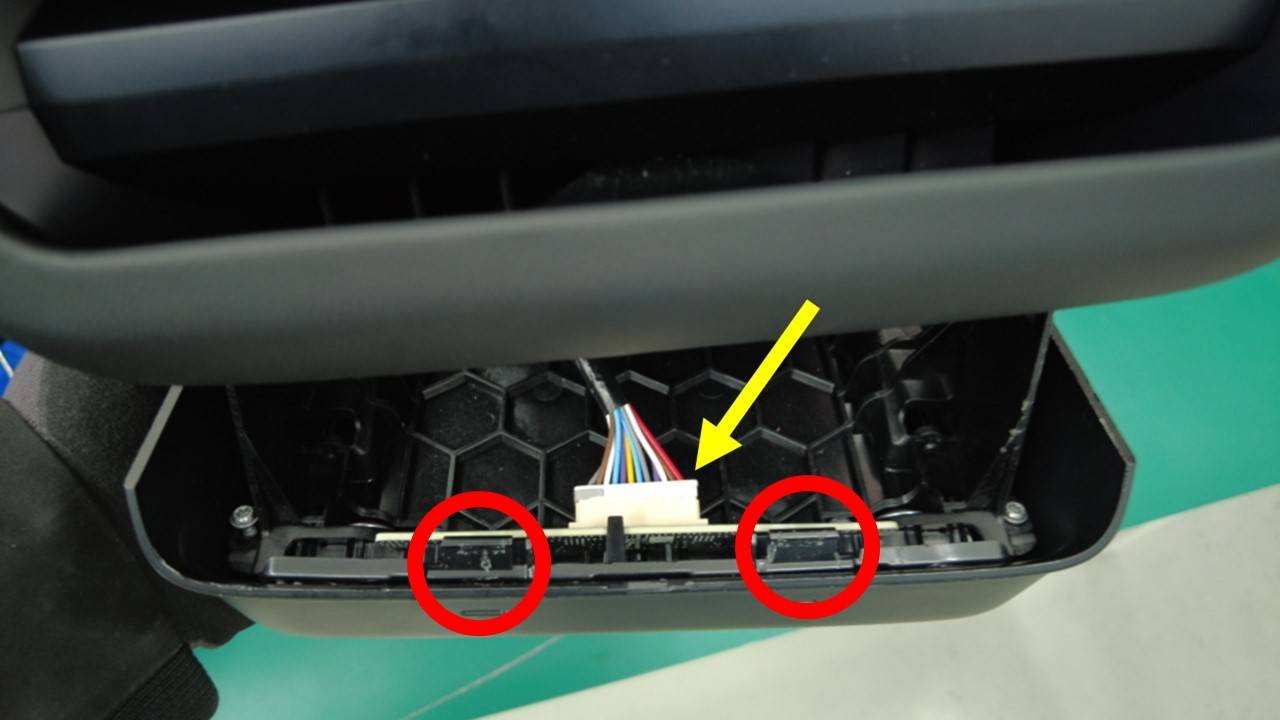

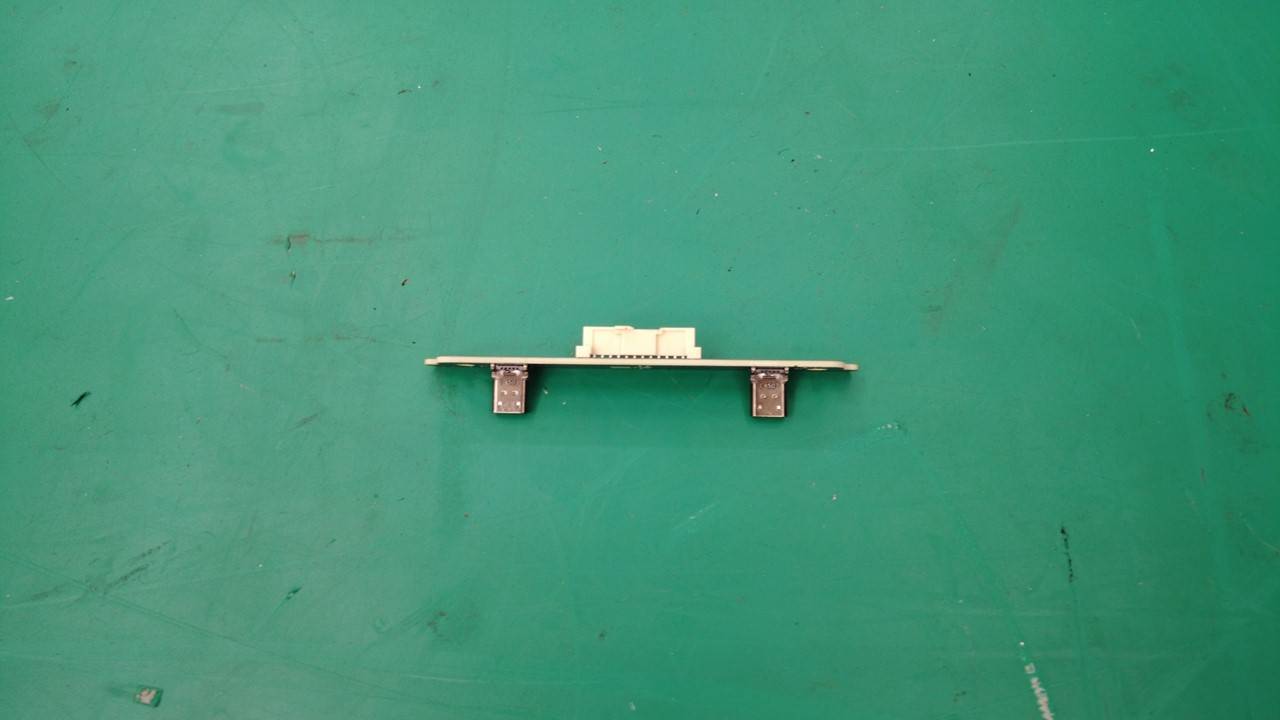

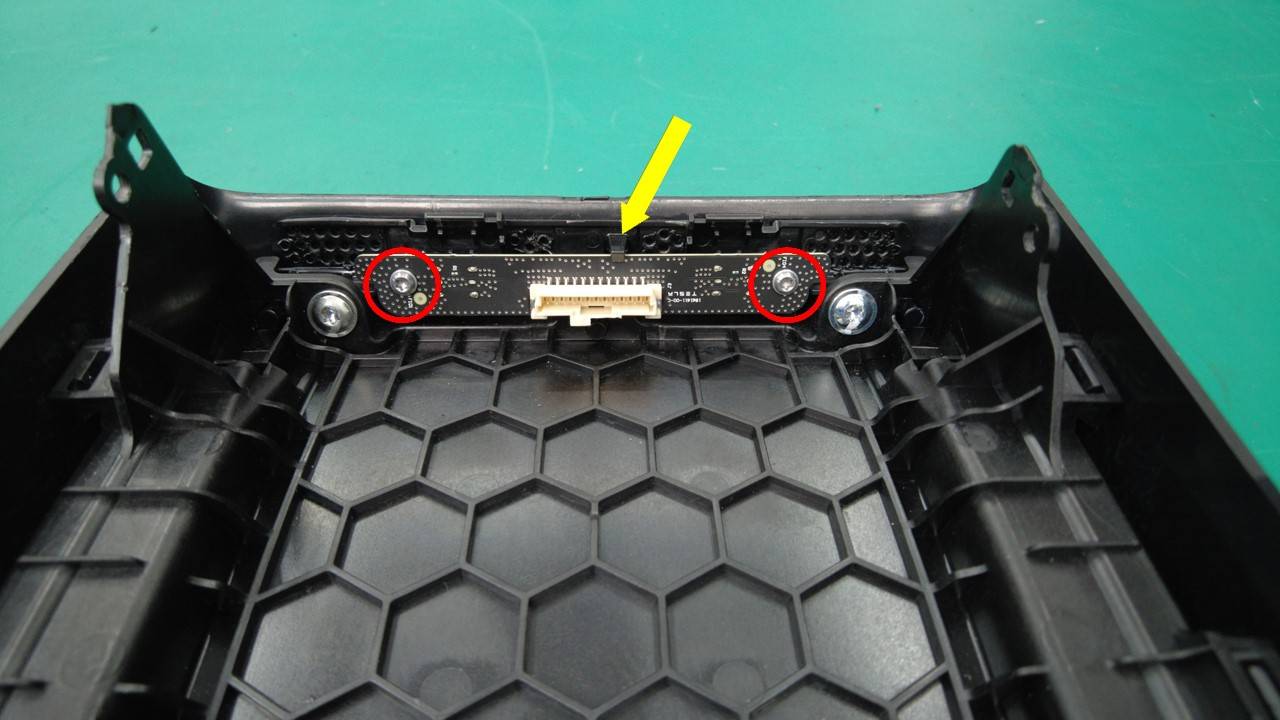

杯托整件移下后，拆USB双端口集线器两颗T10螺钉，释放锁片并移下模块。它的复装要求为模块先装到锁片上，再安装两颗T10螺钉，各1.2 Nm。

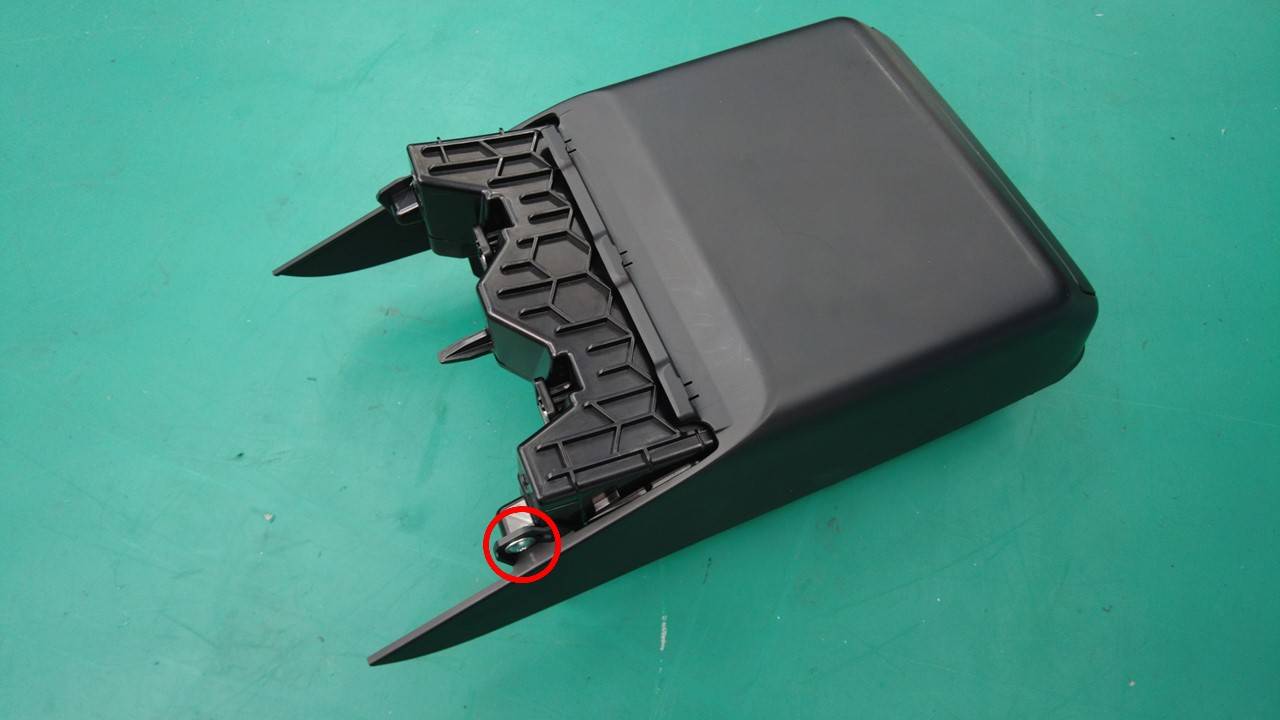

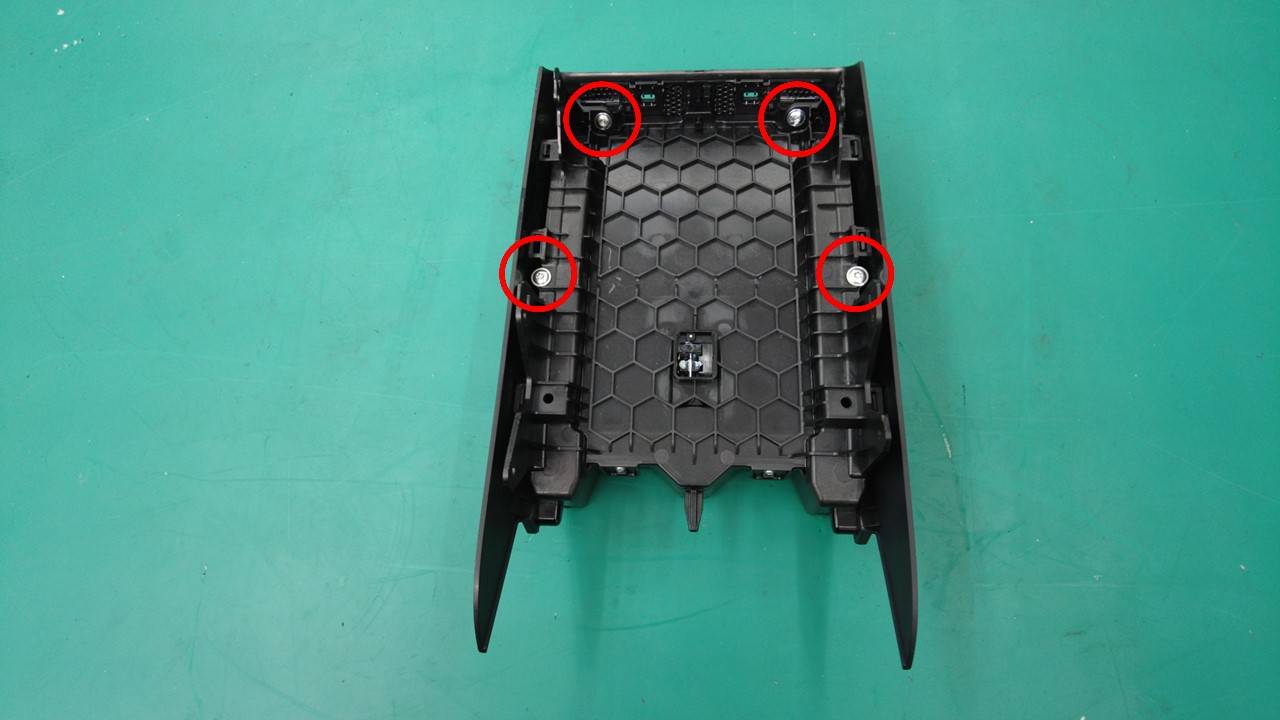

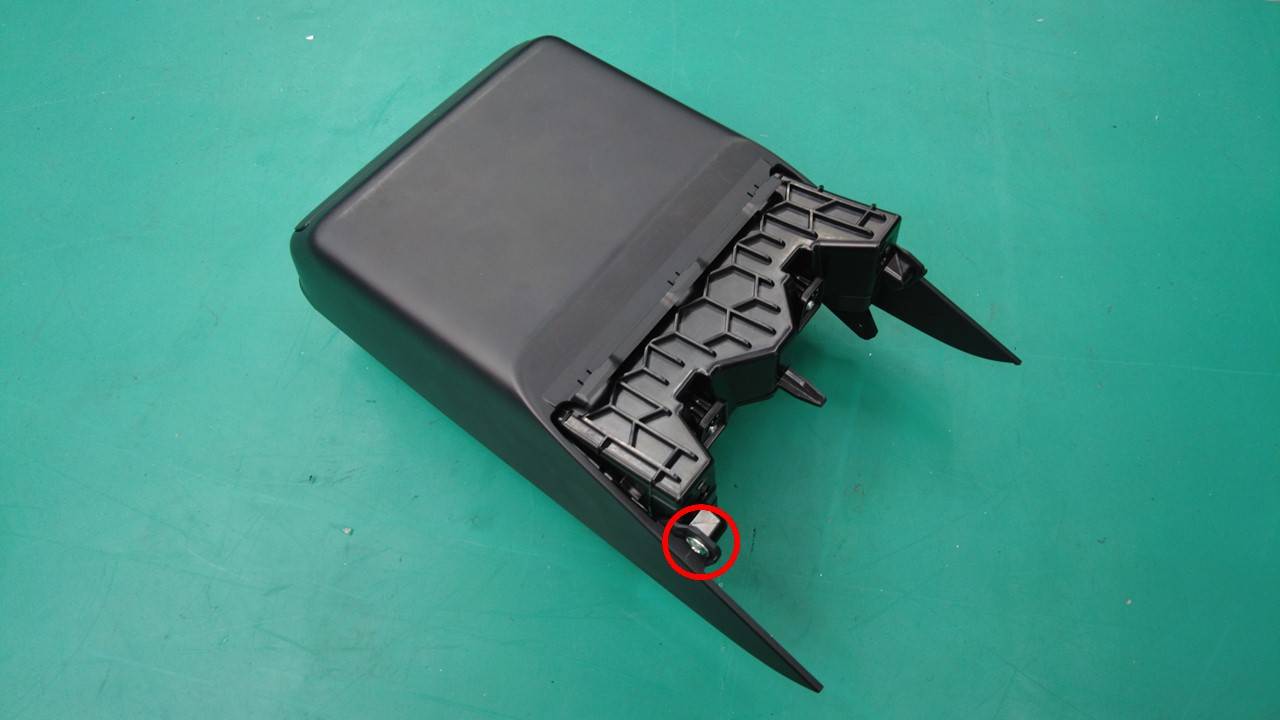

随后拆杯托次总成与后端上部盖板之间的六颗T20螺钉：原厂主视图四颗，左右侧各一颗，按六颗总数核对。

盖板轻向外拉，释放六个锁片

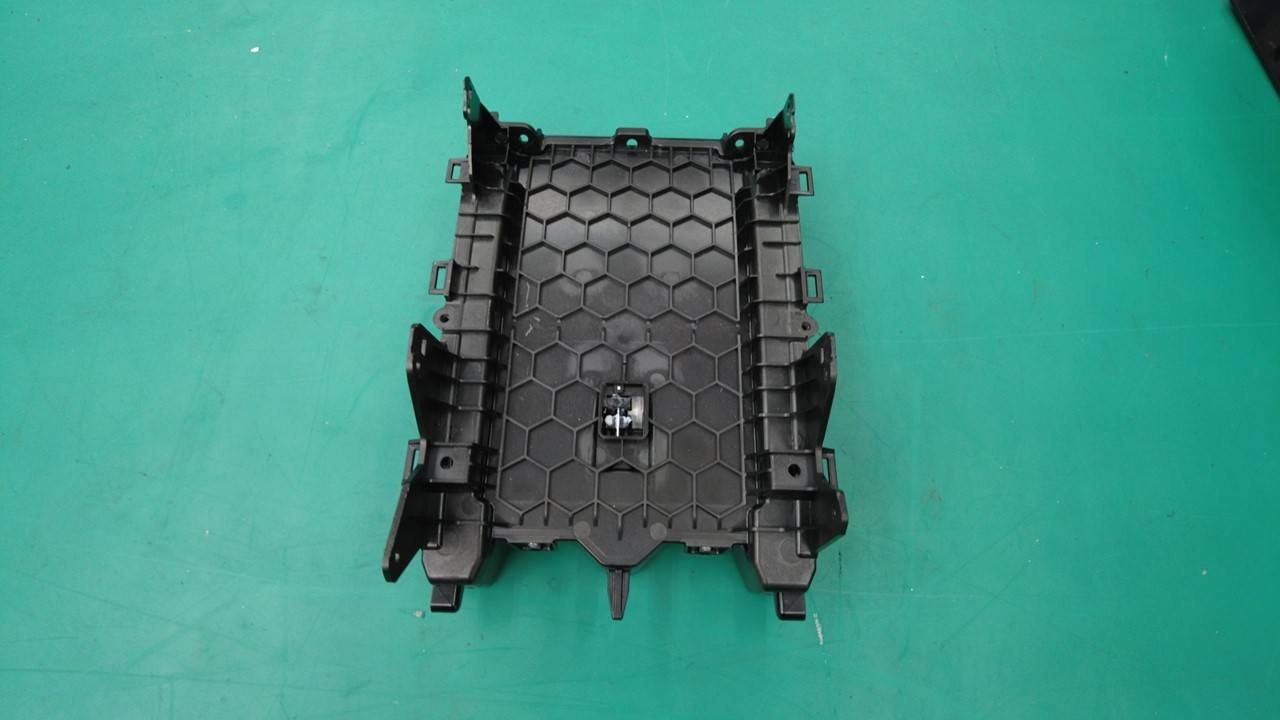

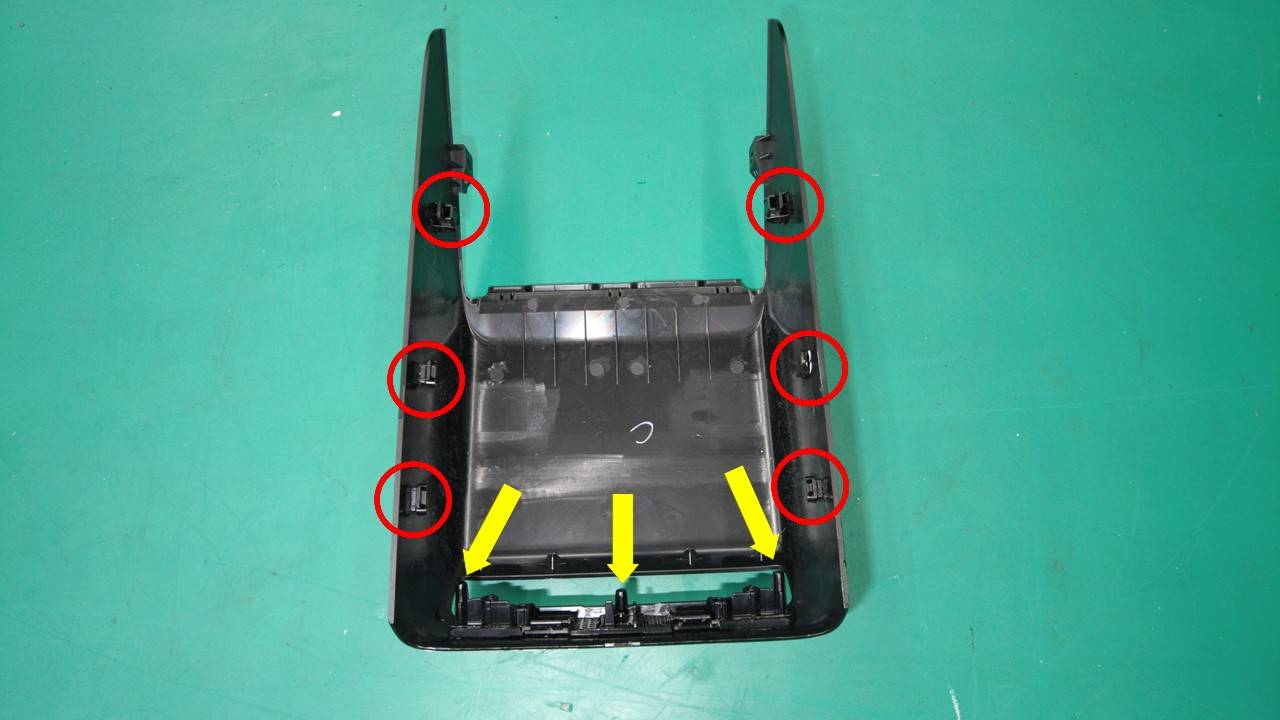

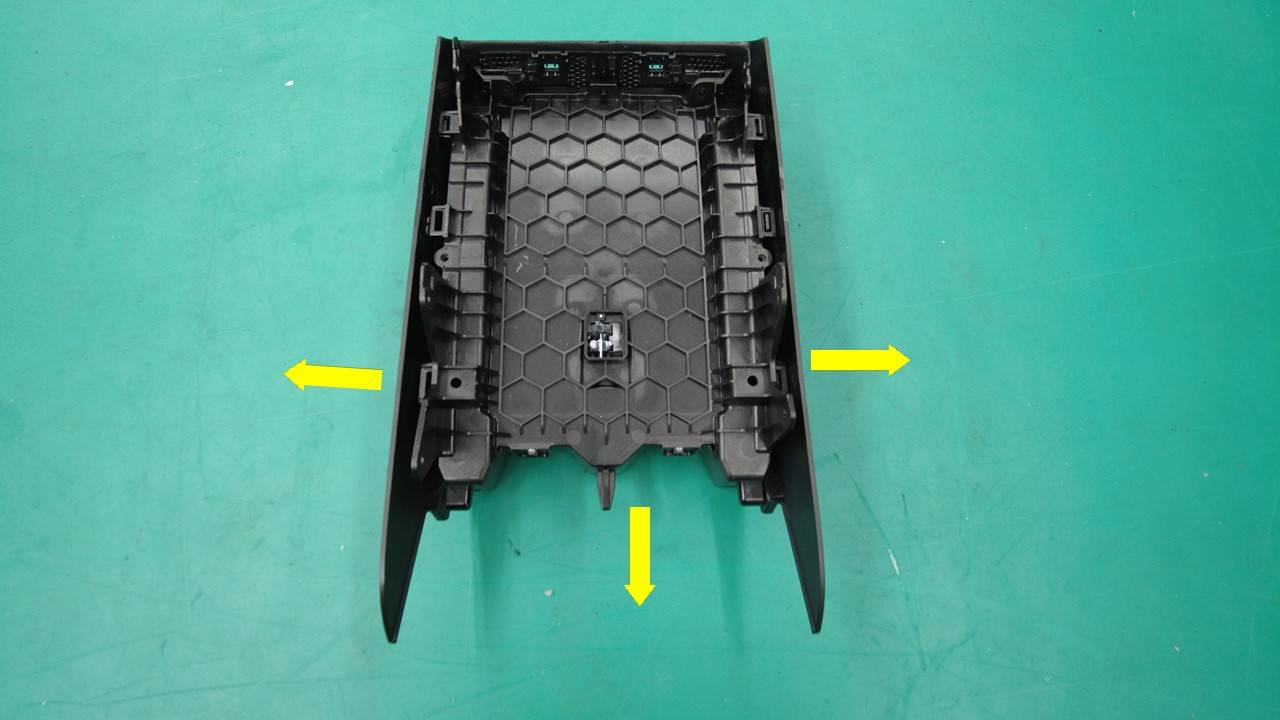

轻轻向外拉盖板，释放六个锁片，将杯托次总成从后端上部盖板分开。保护盖板边缘和定位结构，固定未解除时不要用大幅弯曲盖板的方式强行分离。

三个定位销对齐，再固定六锁片与六螺钉

复装时同样轻向外拉盖板，对齐三个定位销，固定六个锁片，使次总成正确安装到后端上部盖板。再安装六颗T20螺钉，使用数字扭矩螺丝刀各紧固至1.2 Nm。

将USB模块正确装到锁片上，安装两颗T10螺钉，各1.2 Nm。分别核对三导销、六锁片、六颗T20和两颗T10，避免用螺钉拉正尚未对齐的盖板。

杯托整件及前置饰板恢复

连接杯托总成电气接口，对齐三个定位销、四个定位结构并固定两个锁片，装回杯托整件四颗T20螺钉，各1.2 Nm。恢复杯托扬声器接口，再对齐下部面板三个导销，水平向前装回五卡子和两锁片。

装回左右后侧板，左侧12个卡子和两个定位销全部就位；右侧按实际固定核对。恢复前排座椅与靠背位置，升起车窗并关闭车门，收好工具。

完工检查建议：核对杯托动作、盖板贴合、USB模块固定和使用表现，并检查下部面板及侧板是否松动。若内部卡滞或盖板翘起，先回查定位销、锁片和线束，不能靠增加1.2 Nm紧固扭矩拉平部件。

原厂资料及关联程序

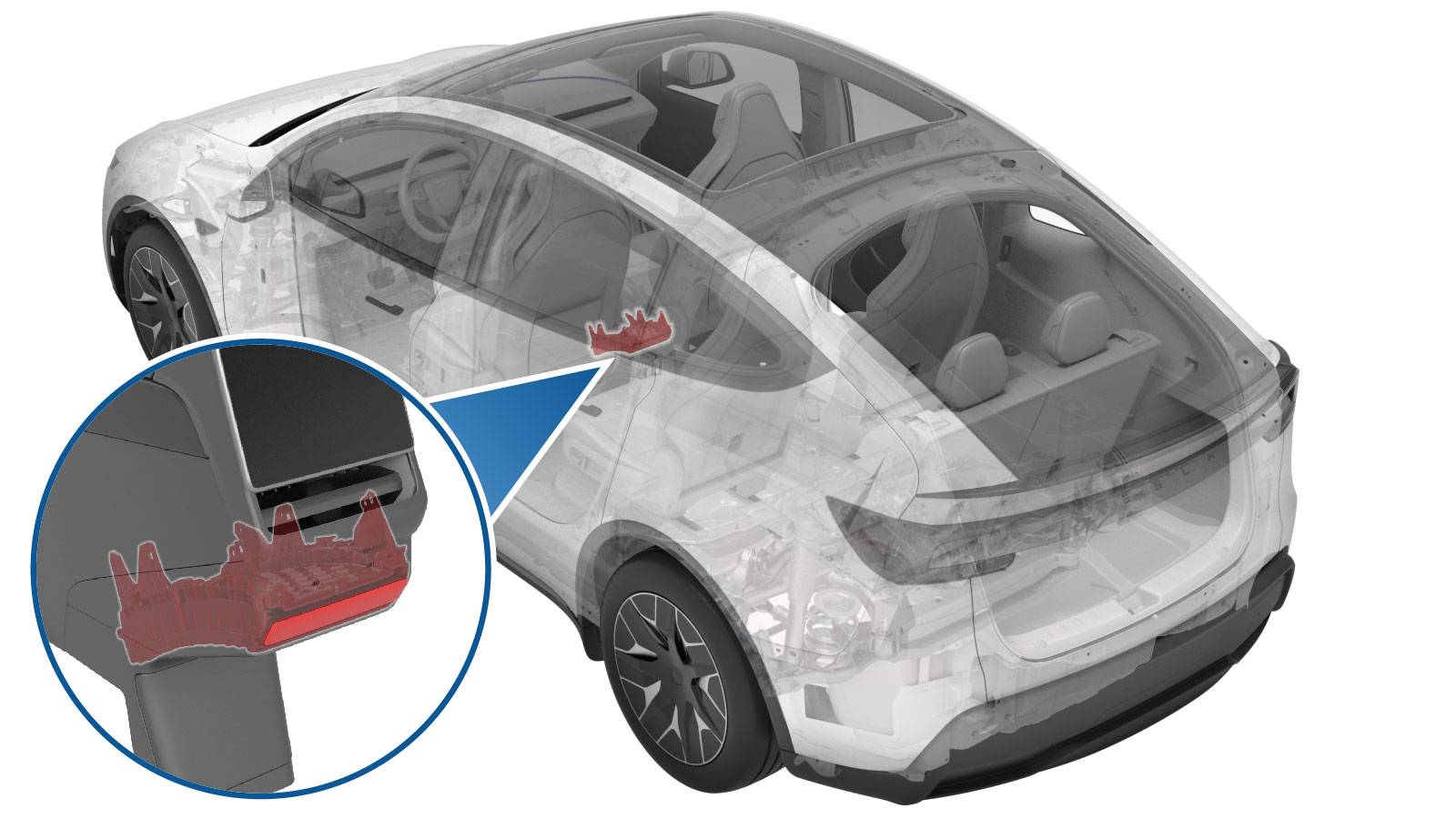

车型与位置：Model Y L，第二排杯托内部次总成与后端上部盖板。实际核对日期：2026年10月28日。

• 中文原厂程序：杯托次总成 - 第二排（Model Y L）（拆卸和更换）。
• 英文原厂程序：Cup Holder Sub Assembly - 2nd Row (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-1ED1F7E5-5861-4F9F-AC16-1D6D6DE2CC15。

以下资料用于核对必要前置及复装范围：

• USB 集线器 - 中控台 - 一组（Model Y L） / USB Hub Duo - Center Console (Model YL)：两颗T10螺钉1.2 Nm和锁片拆装；英文资料。
• 杯托总成 - 第二排（Model Y L） / Cup Holder Assembly - 2nd Row (Model YL)：四颗T20螺钉1.2 Nm、垂直下移、接口与定位结构；英文资料。
• 后端面板 - 下部 - 中控台（Model Y L） / Rear End Panel - Lower - Center Console (Model YL)：水平向后释放、五卡子两锁片三导销及扬声器接口；英文资料。
• 侧板 - 后 - 中控台 - 左侧（Model Y L） / Side Panel - Rear - Center Console - LH (Model YL)：左侧12卡子两定位销、座椅靠背准备及恢复；英文资料。

图片及前置动画来自Tesla原厂维修手册。定位销无法对齐、锁片损坏或盖板不能自然贴合时，先查明固定及线束状态，不强弯盖板或靠紧固螺钉硬拉到位。
