汽车电气系统热成像诊断培训：热点定位、同工况对比与电测复核

保险丝盒偶发过热、座椅加热不均、继电器间歇失效或大电流接头压降异常时，拆开每个回路逐点测量往往效率很低。热成像可以在不接触被测表面的前提下快速显示温度分布，帮助技师把大范围排查收敛到几个可疑位置。但它看到的是热的结果，不是故障原因；一处热点不能直接等同于接头松动，更不能直接成为换件结论。

资料事实、维修解读与实车结论

• 原资料确认：Teledyne FLIR将线束、接头、开关、继电器和保险丝列为汽车电气热像的典型检查对象；高电阻、松动连接或异常部件可能表现为异常热点，加热元件断续区域可能表现为冷区。
• 维修解读：热像最适合做同负载、同时间、同类部件的相对比较。热量来自电流、阻抗、散热、环境和运行时间的共同作用，颜色越亮并不自动代表故障越严重。
• 实车结论：是否超限、能否继续运行、应修线束还是换部件，必须结合对应车辆电路图、厂家温度边界、故障码、压降、电流和插接状态确认。

先建立能重复的测试工况

冷车静止时扫描一个未工作的回路，通常无法暴露带载高阻。采集前应记录环境温度、蓄电池或充电系统电压、负载状态、运行时间和故障复现条件。例如比较左右座椅加热时，应使用相同挡位并在相近时间拍摄；比较同规格保险丝或继电器时，要先确认它们承载的电流和工作占空并不悬殊。

Fluke的热成像技术说明强调，电气热像通常是比较性检查：寻找相同负载条件下与同类对象不同的温度分布，再用电气测量确认。其工业资料中的负载比例或温差判据不能直接移植为汽车维修阈值，因为车辆线径、保险丝规格、安装散热、控制策略和工作周期均可能不同。

规范采集：避免反光和发射率误导

• 固定拍摄距离、角度、调色范围和时间，保留可见光定位图或清楚的部件标识，便于修前修后对照。
• 抛光铝、裸铜和部分不锈钢表面反射性强，画面可能反映附近热源而非自身真实温度；不要把金属反光斑当成热点。
• 塑料外壳、线束绝缘、涂层和胶带的发射特性与裸金属不同。需要定量温度时，应按设备说明设置发射率并采用厂家认可的测量方法。
• 不要只看自动色阶。相机改变显示范围后，同一温度可能呈现完全不同的颜色；应保存温标、工况和原始文件。

热点和冷点应该怎样解释

连接位置局部最热、沿导线向外逐渐降温，可能提示该处接触电阻偏大；但高负载、线径不足、邻近热源或散热受阻也会形成相似画面。保险丝整体偏热可能只是承载电流较高，端部单侧异常则值得继续检查压接和座体。相反，一只保险丝或加热支路明显偏冷，可能是没有电流、控制未激活或回路中断，也可能只是该支路尚未进入工作条件。

座椅、方向盘或后窗加热应观察连续性和左右对称性。出现整齐的冷带时，可以把该区域列为进一步检查对象，但仍需确认控制输出、供电、搭铁、占空比和导体连续性，不能隔着饰面直接宣布加热垫损坏。

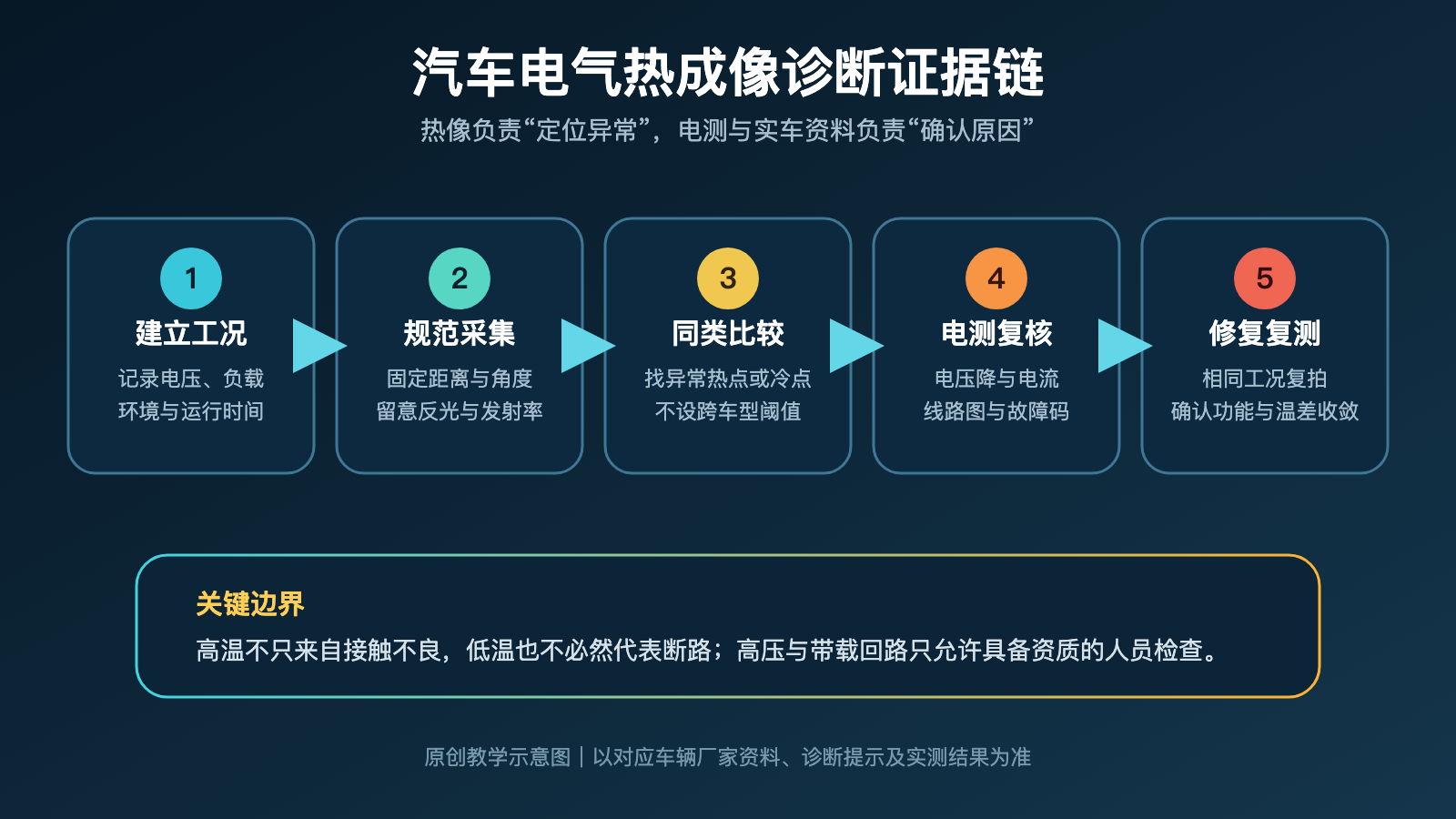

从热像线索到电测证据

• 保存整车扫描、局部热像和测试工况，先确认异常可重复。
• 查对应车辆电路图，确认可疑点在供电端、负载端、搭铁端还是控制端。
• 在回路实际带载时测量分段电压降，并用电流钳核对电流和工作周期；必要时检查端子夹紧、腐蚀、压接和线束机械损伤。
• 结合故障码、实际值和厂家引导测试排除控制策略造成的正常冷热差异。
• 修复后以相同工况复拍，并同时验证功能、压降、电流和报码，确认异常温差收敛且没有新的发热点。

安全边界

热成像的“非接触”不等于被测系统没有危险。发动机舱有旋转、高温和燃油风险；大电流端子可能短路起火；混合动力与纯电动车高压部件还涉及触电、电弧和热失控。不得为了获得热像而拆除带电高压防护、跨越联锁或触碰裸露导体。高压及带载大电流检查必须由具备相应资质的人员使用合规防护和测量设备完成。

肖师傅培训提示

把热像当成“快速找方向”的工具，而不是彩色的故障判决书。培训时应要求学员每看到一个热点，至少提出负载、接触电阻、散热和外部热源四种解释，再设计压降或电流测试去排除。只有热像、线路资料和电测结果指向同一位置，证据链才真正闭合。

资料来源

Teledyne FLIR官方公开文章《Achieve More Efficient Auto Inspections with Thermal Imaging》（2023-12-11）及《Application Spotlight: Electrical Systems Inspection》，核对汽车电气、加热元件与同类部件比较场景；Fluke官方应用说明《Solving electrical problems with thermal imaging》（文档号3359026c-en），核对负载、发射率、反射表面、比较性检查与电测复核原则。访问日期：2026-08-18。正文为中文原创归纳，两张图片为原创教学示意，不转载原网页图片或PDF页面，不提供原始资料下载。
